ГОСТ 2.303-68. Межгосударственный стандарт. Единая система конструкторской документации. Линии

Государственный комитет СССР по стандартам · № ГОСТ 2.303-68Действующий акт

(утв. Постановлением Госстандарта СССР от 28.05.1968 № 753)

(ред. от 22.06.2006)

Примечание

Документ утрачивает силу на территории Российской Федерации с 01.10.2027 в связи с изданием Приказа Росстандарта от 27.08.2026 № 1037-ст. Взамен вводится в действие ГОСТ Р 2.303-2026. Документ утрачивает силу на территории Российской Федерации с 01.10.2027 в связи с изданием Приказа Росстандарта от 27.08.2026 № 1037-ст. Взамен вводится в действие ГОСТ Р 2.303-2026. Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства РФ от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108). С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.01.1971. Взамен ГОСТ 3456-59.

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 3456-46"]:::rst
  click n0 "https://bukva.ai/docs/popravka-popravki-gost-977-88" "ГОСТ 3456-46. Государственный общесоюзный стандарт. Чертежи в машиностроении. Линии чертежа и их обводка (утв. Всесоюзным комитетом стандартов при Совмине СССР 24.12.1946)"
  n1["ГОСТ 3456-52"]:::rst
  n2["ГОСТ 3456-59"]:::rst
  n3["ГОСТ 2.303-68"]:::doc
  click n3 "https://bukva.ai/docs/gost-2-303-68-gosstandart-sssr" "ГОСТ 2.303-68. Межгосударственный стандарт. Единая система конструкторской документации. Линии (утв. Постановлением Госстандарта СССР от 28.05.1968 N 753)"
  n4["ГОСТ Р 2.303-2026"]:::notEnt
  n3 --> n4
  n2 --> n3
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Утвержден
Постановлением Комитета стандартов,
мер и измерительных приборов
при Совете Министров СССР

от 28 мая 1968 г. № 753

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ЛИНИИ

Unified system for design documentation.
Lines

ГОСТ 2.303-68

Группа Т52

МКС 01.100.01

Взамен
ГОСТ 3456-59

Утвержден Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 28 мая 1968 г. № 753

Дата введения установлена

1 января 1971 года

Издание (август 2007 г.) с Изменениями № 1, 2, 3, утвержденными в феврале 1980 г., марте 1989 г., июне 2006 г. (ИУС 4-80, 7-89, 9-2006).

Изменение № 3 принято Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол № 23 от 28 февраля 2006 г.)

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004]

1. Настоящий стандарт устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства выполняемых в бумажной и (или) электронной форме.

Специальные назначения линий (изображение резьбы, шлицев, границы зон с различной шероховатостью и т.д.) определены в соответствующих стандартах Единой системы конструкторской документации.

(Измененная редакция, Изм. № 2, 3).

2. Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий должны соответствовать указанным в табл. 1. Примеры применения линий показаны на черт. 1 - 9.

Таблица 1

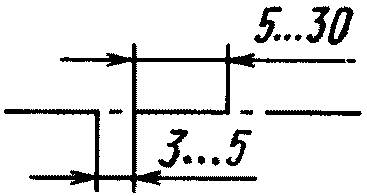

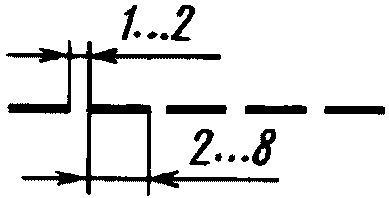

Наименование	Начертание	Толщина линии по отношению к толщине основной линии	Основное назначение
1. Сплошная толстая основная		s	Линии видимого контура Линии перехода видимые Линии контура сечения (вынесенного и входящего в состав разреза)
2. Сплошная тонкая		От \frac{s}{3} до \frac{s}{2}	Линии контура наложенного сечения Линии размерные и выносные Линии штриховки Линии-выноски Полки линий-выносок и подчеркивание надписей Линии для изображения пограничных деталей («обстановка») Линии ограничения выносных элементов на видах, разрезах и сечениях Линии перехода воображаемые Следы плоскостей, линии построения характерных точек при специальных построениях
	3. Сплошная волнистая
4. Штриховая			Линии невидимого контура Линии перехода невидимые
5. Штрихпунктирная тонкая		От \frac{s}{3} до \frac{s}{2}	Линии осевые и центровые Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений

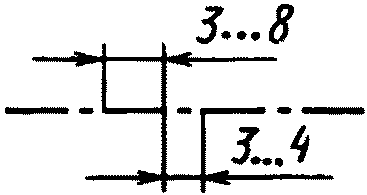

6. Штрихпунктирная утолщенная		От \frac{s}{3} до \frac{2}{3} s	Линии, обозначающие поверхности, подлежащие термообработке или покрытию Линии для изображения элементов, расположенных перед секущей плоскостью («наложенная проекция»)
7. Разомкнутая		От s до 1 \frac{1}{2} s	Линии сечений
8. Сплошная тонкая с изломами		От \frac{s}{3} до \frac{s}{2}	Длинные линии обрыва

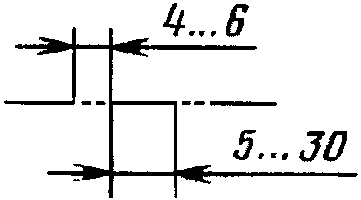

9. Штрихпунктирная с двумя точками тонкая		От \frac{s}{3} до \frac{s}{2}	Линии сгиба на развертках. Линии для изображения частей изделий в крайних или промежуточных положениях. Линии для изображения развертки, совмещенной с видом

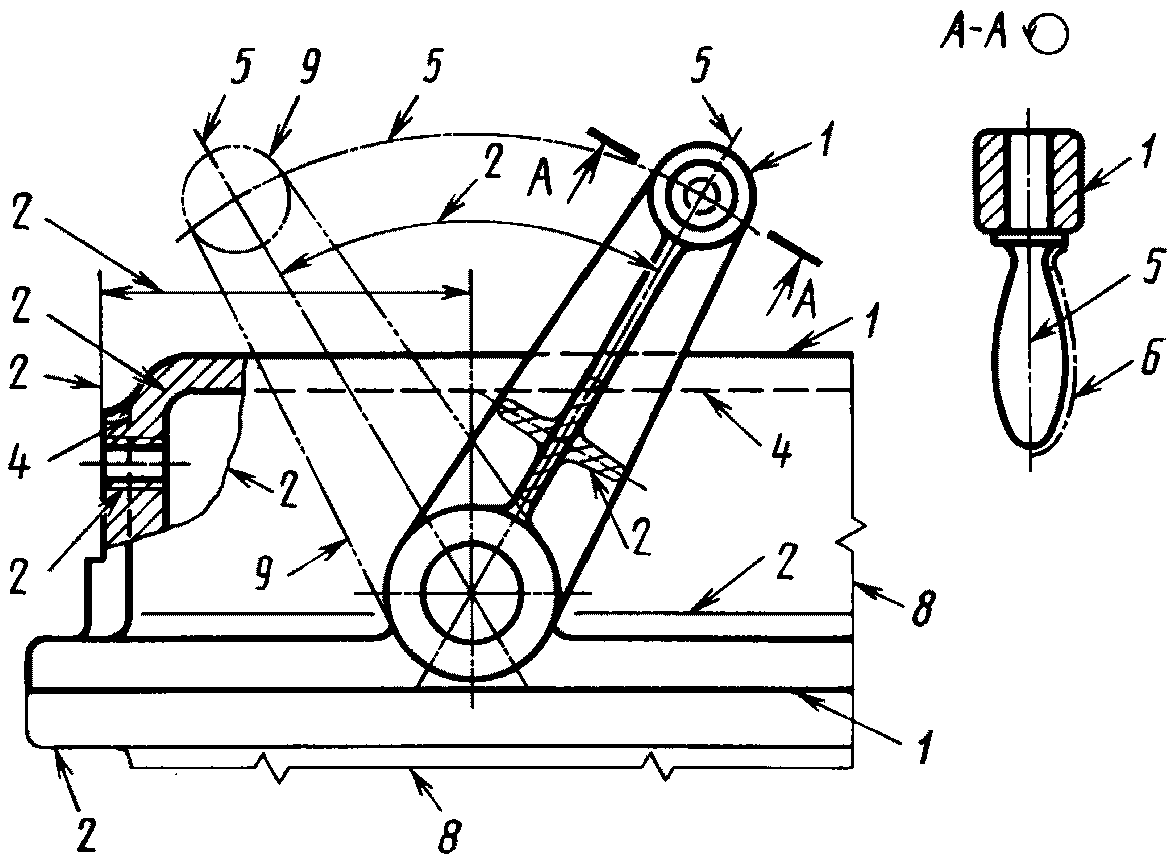

рис. 10

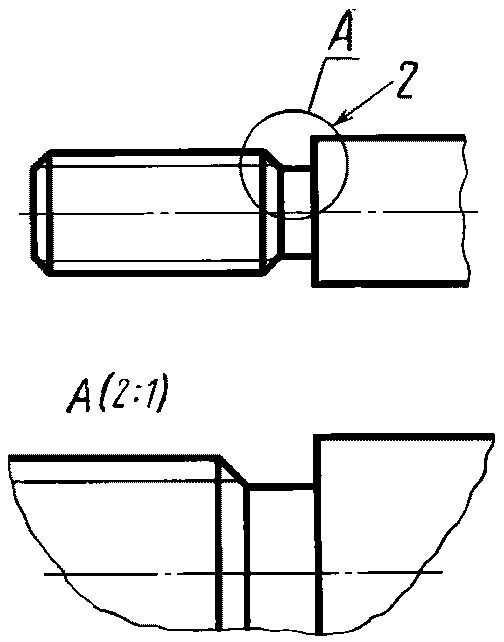

Черт. 1

рис. 11

Черт. 2

рис. 12

Черт. 3

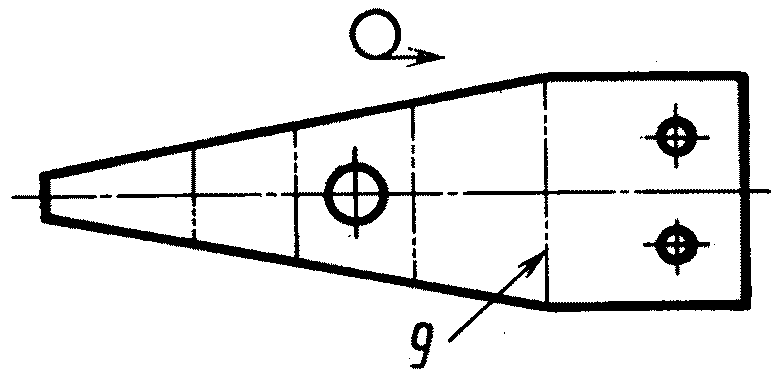

рис. 13

Черт. 4

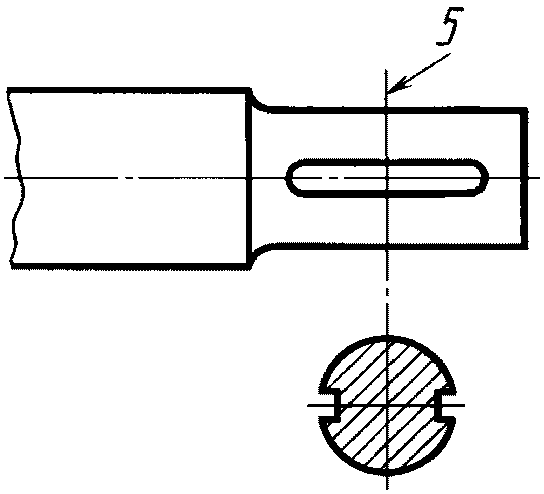

рис. 14

Черт. 5

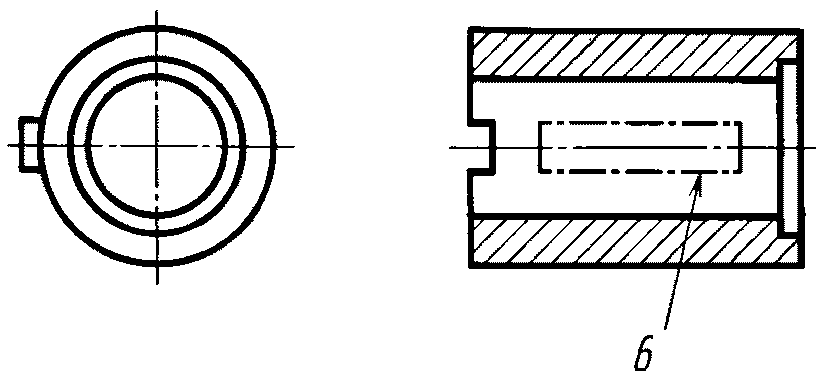

рис. 15

Черт. 6

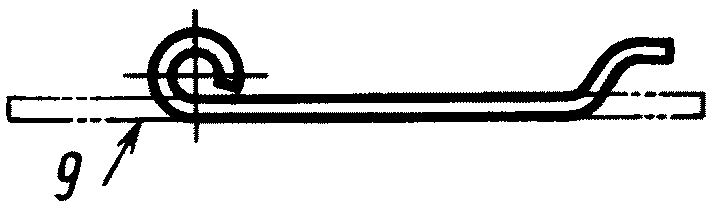

рис. 16

Черт. 7

рис. 17

Черт. 8

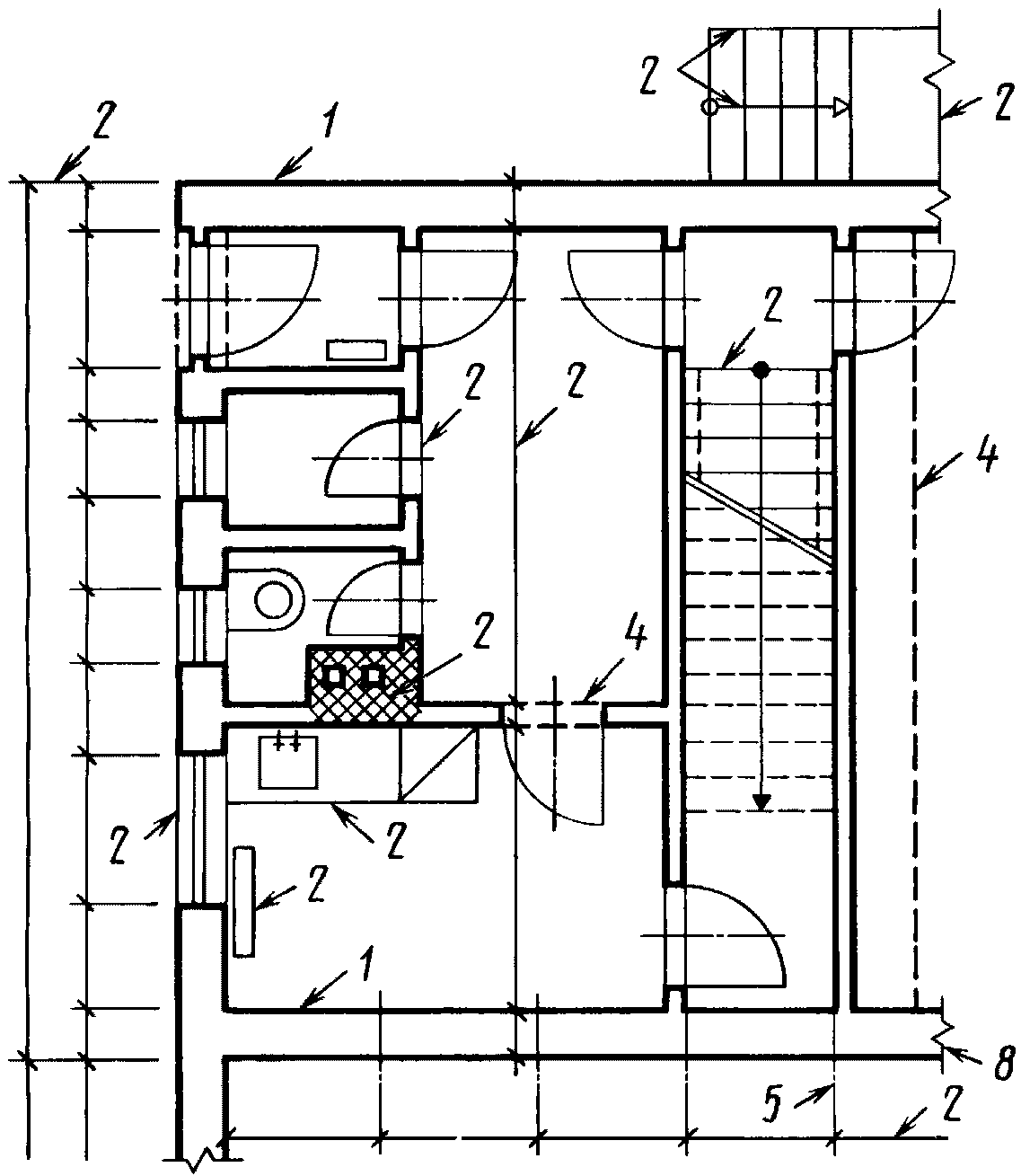

рис. 18

Черт. 9

Примечание. Номера позиций на черт. 1 - 9 соответствуют номерам пунктов табл. 1.

(Измененная редакция, Изм. № 1).

3. Для разрезов и сечений допускается концы разомкнутой линии соединить штрихпунктирной тонкой линией.

рис. 19

(Измененная редакция, Изм. № 3).

4. В строительных чертежах в разрезах видимые линии контуров, не попадающие в плоскость сечения, допускается выполнять сплошной тонкой линией (черт. 9).

5. Толщина сплошной основной линии s должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

(Измененная редакция, Изм. № 1).

6. Наименьшая толщина линий и наименьшее расстояние между линиями в зависимости от формата чертежа должны соответствовать указанным в табл. 2.

Таблица 2

Формат чертежа	Наименьшая толщина линий, мм, выполненных		Наименьшее расстояние между линиями, мм, выполненными
	в туши	в карандаше	в туши	в карандаше
С размером большей стороны 841 мм и более	0,3		0,8	1,0
С размером большей стороны менее 841 мм	0,2	0,3	0,8

7. Длину штрихов в штриховых и штрихпунктирных линиях следует выбирать в зависимости от величины изображения.

8. Штрихи в линии должны быть приблизительно одинаковой длины.

9. Промежутки между штрихами в линии должны быть приблизительно одинаковой длины.

10. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами.

11. Штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении менее 12 мм (черт. 10).

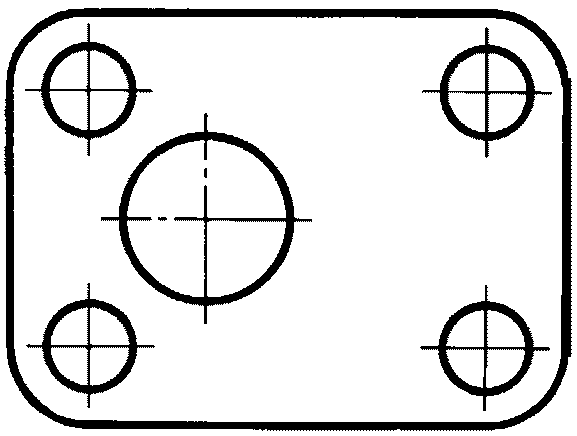

рис. 20

Черт. 10
