Изменение № 1 ГОСТ Р 50574-2002 «Автомобили, автобусы и мотоциклы оперативных служб. Цветографические схемы, опознавательные знаки, надписи, специальные световые и звуковые сигналы. Общие требования»

(утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

от 18 декабря 2008 г. № 535-ст

ИЗМЕНЕНИЕ № 1 ГОСТ Р 50574-2002 «АВТОМОБИЛИ, АВТОБУСЫ И МОТОЦИКЛЫ ОПЕРАТИВНЫХ СЛУЖБ. ЦВЕТОГРАФИЧЕСКИЕ СХЕМЫ, ОПОЗНАВАТЕЛЬНЫЕ ЗНАКИ, НАДПИСИ, СПЕЦИАЛЬНЫЕ СВЕТОВЫЕ И ЗВУКОВЫЕ СИГНАЛЫ. ОБЩИЕ ТРЕБОВАНИЯ»

Группа Д25

Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18.12.2008 № 535-ст.

Раздел 1. Первый абзац и перечисления а) - л) изложить в новой редакции:

«Настоящий стандарт распространяется на автомобили, автобусы и мотоциклы (далее — транспортные средства), оборудованные в соответствии с назначением и принадлежащие оперативным службам:»

а) скорой медицинской помощи;

б) пожарной охраны;

в) милиции;

г) военной автомобильной инспекции (ВАИ);

д) аварийно-спасательных»;

последний абзац изложить в новой редакции:

«После введения в действие настоящего стандарта транспортные средства оперативных служб, зарегистрированные в Государственной инспекции безопасности дорожного движения Министерства внутренних дел Российской Федерации (далее — Госавтоинспекция) или иных органах, определяемых Правительством Российской Федерации, должны быть приведены в соответствие с настоящим стандартом до 01.01.2010».

Раздел 2. Исключить ссылки на ГОСТ 10807-78, ГОСТ 10984-74 и их наименования;

заменить ссылку: ГОСТ 9.032-72 на ГОСТ 9.032-74;

дополнить ссылками:

«ГОСТ Р 41.4-99 (Правила ЕЭК ООН № 4) Единообразные предписания, касающиеся официального утверждения приспособлений для освещения заднего номерного знака механических транспортных средств (за исключением мотоциклов) и их прицепов»

ГОСТ Р 41.6-99 (Правила ЕЭК ООН № 6) Единообразные предписания, касающиеся официального утверждения указателей поворота механических транспортных средств и их прицепов

ГОСТ Р 41.7-99 (Правила ЕЭК ООН № 7) Единообразные предписания, касающиеся официального утверждения подфарников, задних габаритных (боковых) огней, стоп-сигналов и контурных огней механических транспортных средств (за исключением мотоциклов) и их прицепов

ГОСТ Р 41.23-99 (Правила ЕЭК ООН № 23) Единообразные предписания, касающиеся официального утверждения задних фар механических транспортных средств и их прицепов

ГОСТ Р 41.38-99 (Правила ЕЭК ООН № 38) Единообразные предписания, касающиеся официального утверждения задних противотуманных огней механических транспортных средств и их прицепов

ГОСТ Р 41.77-99 (Правила ЕЭК ООН № 77) Единообразные предписания, касающиеся официального утверждения стояночных фонарей механических транспортных средств

ГОСТ Р 41.91-99 (Правила ЕЭК ООН № 91) Единообразные предписания, касающиеся официального утверждения боковых габаритных фонарей для механических транспортных средств и их прицепов

ГОСТ Р 41.104-2002 (Правила ЕЭК ООН № 104) Единообразные предписания, касающиеся сертификации светоотражающей маркировки для транспортных средств большой длины и грузоподъемности

ГОСТ Р 52290-2004 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования».

Раздел 3 дополнить пунктами — 3.16, 3.17:

«3.16. Световозвращение: отражение светового потока, возвращающегося в направлении, близком направлению его излучения.»

3.17. Коэффициент световозвращения (R'): результат деления силы света R на плоскости световозвращающей поверхности А на ее площадь: R' = R/A. Коэффициент световозвращения R' выражается в \text{кд} \cdot \text{м}^{- 2} \cdot \text{лк}^{- 1} [1]».

Подпункты 4.2.1, 4.2.3 и таблицу 1 изложить в новой редакции; подпункт 4.2.3 дополнить таблицей — 1а:

«4.2.1. Основные цвета покрытий наружных поверхностей транспортных средств оперативных служб должны соответствовать указанным в таблице 1.»

Примечание. Цветометрические характеристики лакокрасочных покрытий наружных поверхностей транспортных средств оперативных служб и рекомендуемые цвета лакокрасочных материалов приведены в Приложении В.

4.2.3. Для нанесения декоративных полос используют самоклеящиеся пленки, в том числе со световозвращающим покрытием, а также лакокрасочные материалы в соответствии с нормой цветности, указанной в таблице Приложения В.

Цвета декоративных полос, выполненных с использованием самоклеящихся пленок, должны находиться в пределах зоны, ограниченной координатами цветности, указанными в таблице 1а для соответствующего минимального коэффициента яркости.

Таблица 1

транспортных средств оперативных служб

Вид оперативной службы	Основные цвета покрытия	Цвета декоративных полос

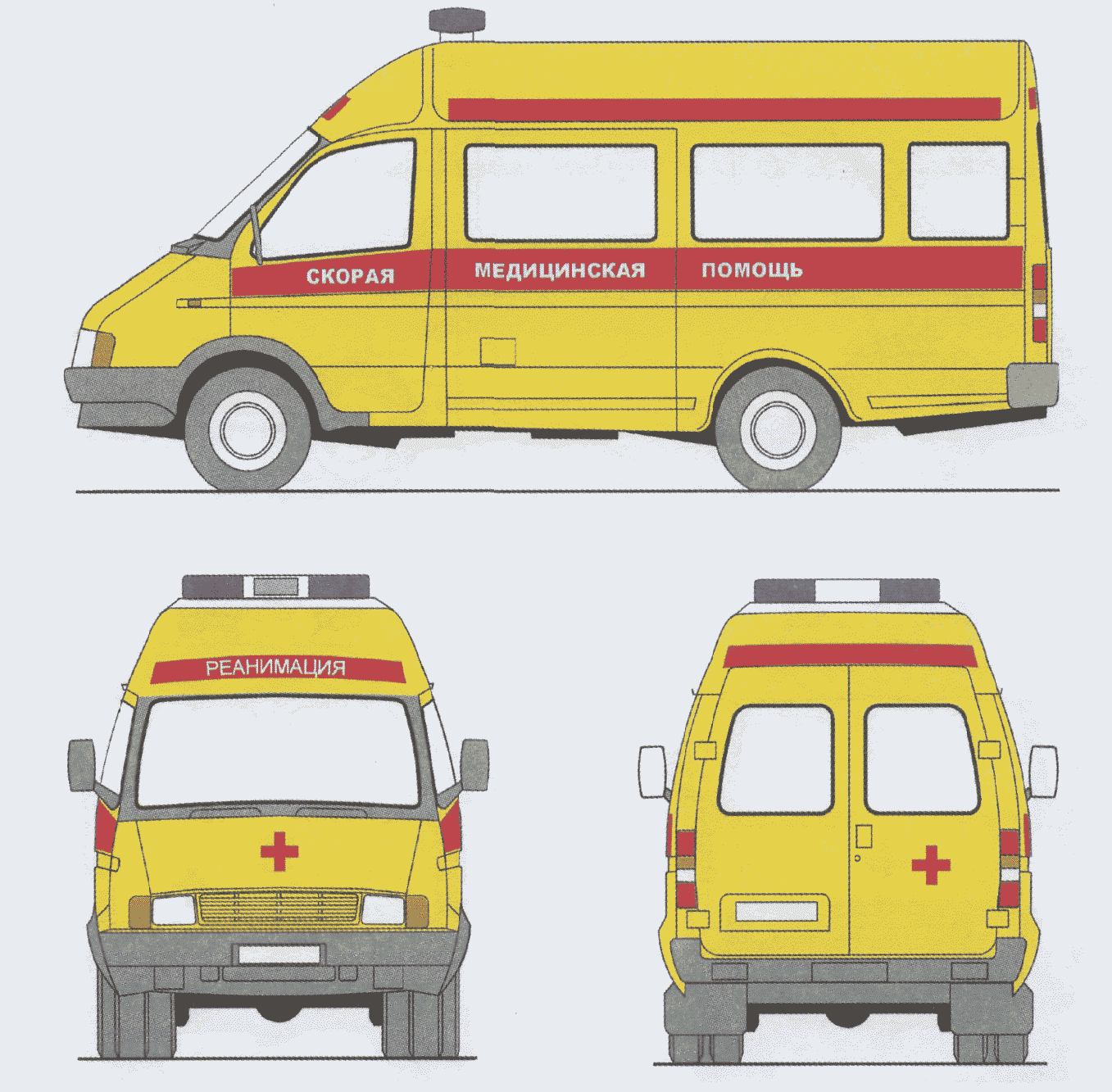

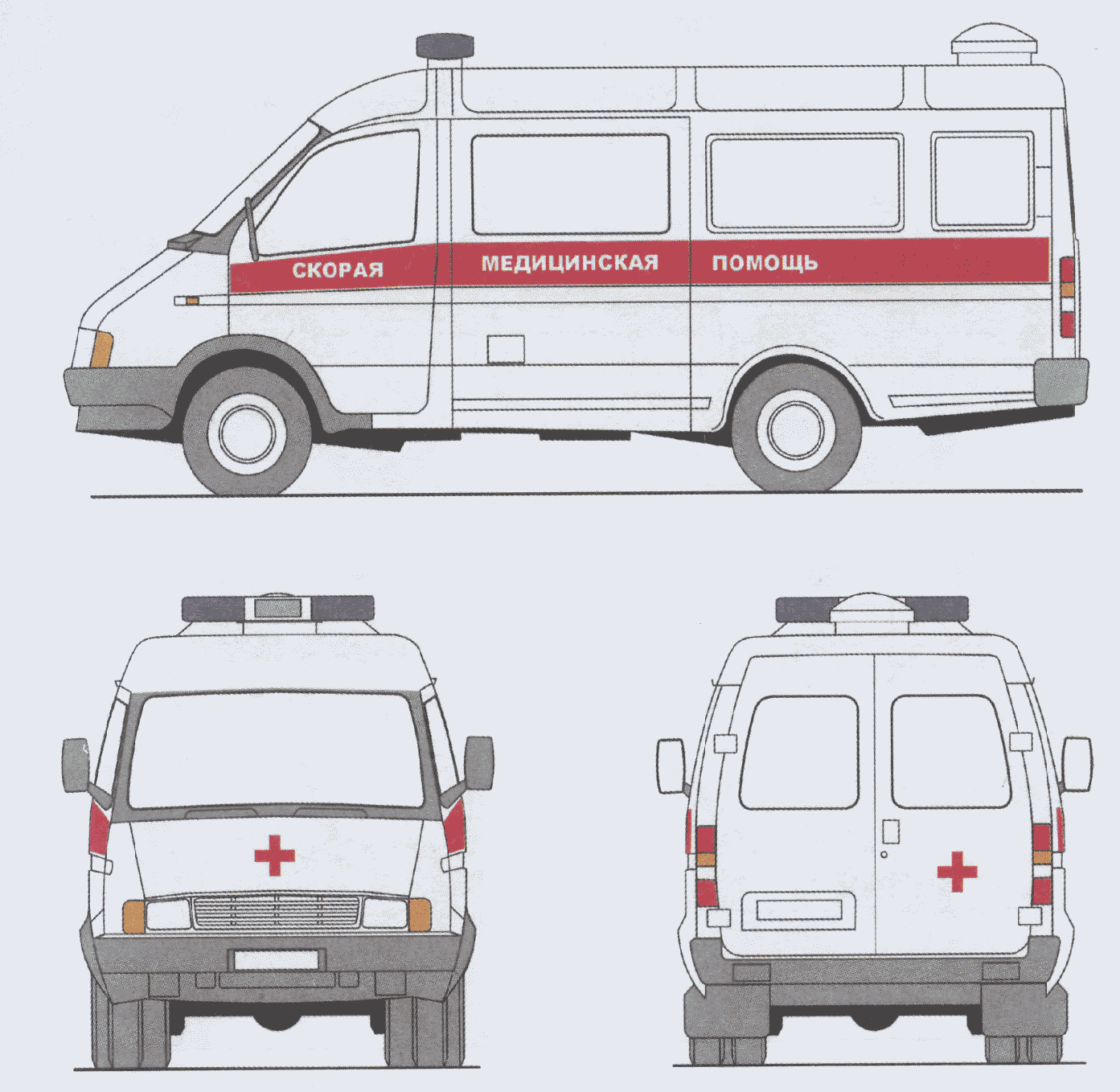

Скорая медицинская помощь: а) автомобили линейной службы б) автомобили специализированной помощи (реанимобили)	Белый Лимонный <1> Лимонный	Красный Красный
Пожарная охрана <2>	Красный	Белый
Милиция, Госавтоинспекция <3>	Белый <4>	Синий
Военная автомобильная инспекция: а) легковые автомобили, маломестные автобусы б) полноприводные легковые и грузопассажирские автомобили в) грузовые автомобили и мотоциклы	Белый <4> Защитный Белый <4> Защитный	Синий Синий Синий
Аварийно-спасательные службы:	Белый <4>	Двухцветный: оранжевый, синий <5>
<1> Допускается по согласованию с заказчиком.
<2> Допускается окраска передних дверей грузовых автомобилей в цвета декоративных полос.
<3> Для автомобилей «УАЗ» милиции и Госавтоинспекции допускается использование в качестве основного цвета «песочный» с номером 609гл, 610гл.
<4> Для легковых автомобилей и маломестных автобусов ВАИ
Минобороны, милиции, Госавтоинспекции и МЧС России допускается использование в качестве основного цвета «светло-серебристый» типа «металлик».
<5> Полоса синего цвета имеет ширину не более 1/4 от ширины декоративной полосы оранжевого цвета и наносится вдоль ее оси симметрии.

Таблица 1а

Цветометрические характеристики декоративных полос

Цвет покрытия	Координаты цветности угловых точек допустимых цветовых областей					Минимальный коэффициент яркости Y , % min
Белый	x у	0,303 0,300	0,368 0,366	0,340 0,393	0,274 0,329	15
Красный	x у	0,648 0,351	0,735 0,265	0,629 0,281	0,565 0,346	2,5
Синий	x у	0,140 0,035	0,244 0,210	0,190 0,255	0,065 0,216	1,0
Оранжевый	x у	0,558 0,352	0,636 0,364	0,570 0,429	0,506 0,404	7,0

Подпункт 4.3.1. Примечания изложить в новой редакции:

«Примечания. 1. Цвет информационных надписей и опознавательных знаков, наносимых на транспортные средства с двухцветной декоративной полосой, настоящим стандартом не регламентируют, а устанавливают нормативным правовым актом МЧС России, исходя из условий обеспечения восприятия и контрастности надписей и знаков по отношению к основному цвету транспортного средства.»

2. На двухцветную декоративную полосу информационные надписи и опознавательные знаки не наносят».

Подпункт 4.3.4 и таблицу 2 изложить в новой редакции:

«4.3.4. Содержание информационных надписей и опознавательных знаков — согласно таблице 2.»

Таблица 2

Информационные надписи и опознавательные знаки

Вид оперативной службы	Информационная надпись и опознавательный знак	Высота букв, мм, не менее
Скорая медицинская помощь: а) автомобили линейной службы б) автомобили специализированной помощи (реанимобили)	«СКОРАЯ МЕДИЦИНСКАЯ ПОМОЩЬ», номер больницы, гаража, эмблема «Красный Крест» <1>	60
	«СКОРАЯ МЕДИЦИНСКАЯ ПОМОЩЬ», «РЕАНИМАЦИЯ», номер больницы, гаража, эмблема «Красный Крест» <1>
Пожарная охрана	Номер пожарной части	200
	Наименование города, эмблема МЧС России, буквенно-цифровое обозначение автомобиля <2>	60
Милиция	«МИЛИЦИЯ», буквенно-цифровое обозначение автомобиля <3>	60
Госавтоинспекция	«МИЛИЦИЯ», «ГОСАВТОИНСПЕКЦИЯ» <3> или
	«МИЛИЦИЯ», «ДПС» <3>	60, 200

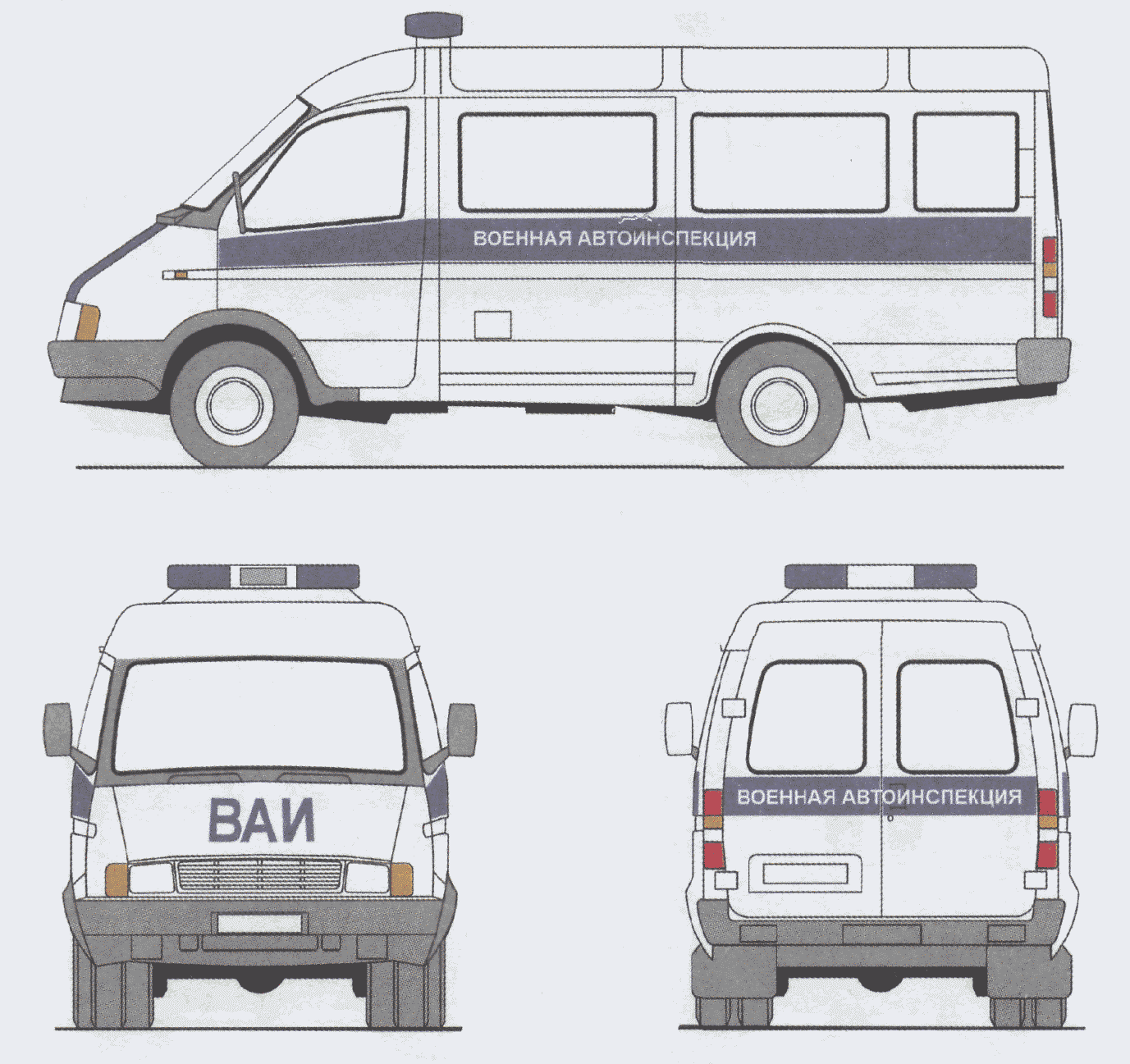

Военная автомобильная инспекция	«ВОЕННАЯ АВТОИНСПЕКЦИЯ», буквенно-цифровое обозначение автомобиля, «ВАИ» <4> Геральдический знак — эмблема Вооруженных Сил Российской Федерации <5>	60, 200
Аварийно-спасательные службы предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны	Информационные надписи не регламентируются; эмблема МЧС России <6>	60
<1> Номенклатура дополнительных информационных надписей и опознавательных знаков определяется органами здравоохранения; эмблему «Красный Крест» по ГОСТ 19715 наносят на боковых поверхностях автомобилей в качестве опознавательного знака, а также на крышу симметрично продольной оси транспортного средства в местах, обеспечивающих ее видимость сверху. Яркость эмблемы на крыше автомобиля должна быть не менее яркости декоративных полос, а ее размеры — вписываться в квадрат со стороной не менее
400 мм.
<2> На автомобилях и автобусах пожарной охраны размер, место положения и начертание эмблемы МЧС России определяются
МЧС России.
<3> На боковые поверхности автомобилей и автобусов допускается также наносить дополнительные надписи (например

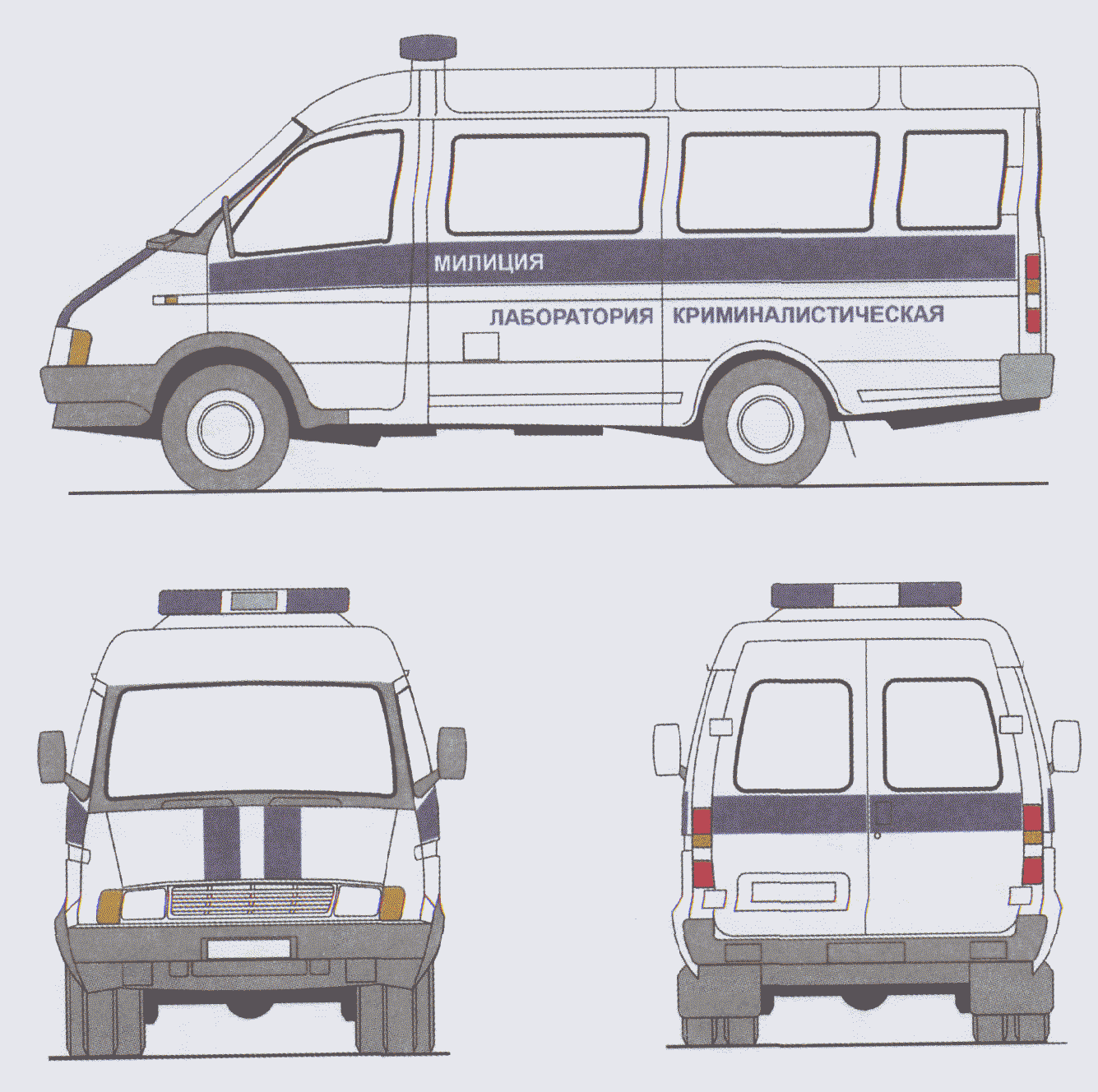

«ДЕЖУРНАЯ ЧАСТЬ», «ЛАБОРАТОРИЯ КРИМИНАЛИСТИЧЕСКАЯ», «ЛАБОРАТОРИЯ»
ДОРОЖНАЯ», наименование города), дополнительные знаки, изображение гербов республик в составе Российской Федерации, края, области, автономного образования, городов Москвы и
Санкт-Петербурга или геральдического знака (эмблемы)
Министерства внутренних дел Российской Федерации. Размеры гербов или геральдического знака не нормируют.
<4> Надпись «ВОЕННАЯ АВТОИНСПЕКЦИЯ» наносят на боковые двери легковых и грузопассажирских автомобилей, маломестных автобусов, а также задние части грузопассажирских автомобилей, маломестных автобусов; надпись «ВАИ» — на капоте и крышке багажника легковых автомобилей, ветровом щитке обтекателя и задние части бокового прицепа к мотоциклам, а также на капоте полноприводных легковых и грузопассажирских автомобилей, маломестных автобусов и боковые двери кабины грузовых автомобилей. Номенклатуру дополнительных информационных надписей, их размеры (за исключением высоты букв) и способы их размещения на транспортном средстве определяет
Министерство обороны Российской Федерации. <5> Геральдический знак — эмблему Вооруженных Сил Российской
Федерации наносят на боковые поверхности транспортных средств в качестве опознавательного знака государственной принадлежности.
Размеры и место положения геральдического знака определяет
Министерство обороны Российской Федерации. <6> Номенклатуру информационных надписей, их размеры (за исключением высоты букв) и размещение на транспортном средстве утверждает руководитель МЧС России. Эмблему МЧС России наносят на боковые поверхности автомобилей в качестве опознавательных знаков. Эмблему также наносят на крышу симметрично продольной оси транспортного средства в местах, обеспечивающих ее видимость сверху. Яркость эмблемы на крыше автомобиля должна быть не менее яркости декоративных полос, а ее размеры — вписываться в квадрат со стороной не менее 400 мм.

Подпункт 4.3.6. Исключить обозначение: «03»; заменить ссылку: ГОСТ 10807 на ГОСТ Р 52290.

Раздел 5 дополнить пунктом — 5.3:

«5.3 Самоклеящиеся пленки»

5.3.1 Стойкость к воздействию внешних факторов самоклеящихся пленок должна соответствовать требованиям, изложенным в ГОСТ Р 41.104 (Приложение 8).

Примечание. Для пленок без световозвращающего эффекта требования раздела 1, пункт 1.4, и раздела 6 указанного приложения не применяются.

5.3.2 Стойкость самоклеящихся пленок к отслаиванию должна соответствовать [2].

5.3.3 Оценка стойкости самоклеящихся пленок к механической мойке и ударным нагрузкам приведена в Приложении Г.

5.3.4 Для пленок со световозвращающим эффектом при освещении лампой МКО А и проведении измерений в соответствии с рекомендацией, изложенной в [4], значения коэффициента световозвращения R' на новых световозвращающих поверхностях должны соответствовать указанным в таблице 3.

Примечание. Соответствие требованиям по стойкости самоклеящихся пленок по 5.3.1 и их световозвращению по 5.3.4 подтверждается изготовителем (поставщиком) пленок.

Таблица 3

Минимальные значения коэффициента световозвращения R'

Угол наблюдения	Угол падения	Минимальные значения R' для пленок цвета
альфа	бета 2	синий	белый	красный	оранжевый
0,20°	5°	32	400	72	160
	30°	15	190	34	76
	45°	8	100	18	40
0,33°	5°	14	170	30	68
	30°	6	80	14	32
	45°	3	40	7	16
0,50°	5°	11	140	25	56
	30°	6	75	14	30
	45°	4	50	9	20
1,00°	5°	1,4	18	3	7
	30°	-	8	1,4	3
	45°	-	4	-	1,5

Подпункт 6.1.1. Исключить слова: «и специальных».

Подпункт 6.1.2. Заменить слова: «Госстандартом России» на «Федеральным агентством по техническому регулированию и метрологии Российской Федерации».

рисунки А.3 - А.9. Подрисуночные подписи. Заменить слова: «противопожарной службы» на «пожарной охраны»;

рисунки А.23 - А.26 и А.33 - А.51 исключить.

Стандарт дополнить Приложениями — В - Д:

(справочное)

Цвет покрытия	Координаты цветности угловых точек допустимых цветовых областей					Минимальный коэффициент яркости Y , % min	Номер по «Картотеке образцов цвета лакокрасочных материалов» [3]
Белый	x у	0,319 0,333	0,330 0,343	0,335 0,343	0,323 0,334	35,0	803гл, 805гл, 858гл, 859гл
Желтый	x у	0,416 0,405	0,481 0,438	0,491 0,428	0,421 0,395	32,0	206гл, 209гл, 210гл, 230гл, 231гл, 255гл, 285гл
Лимонный	x у	0,494 0,336	0,505 0,338	0,519 0,323	0,506 0,320	40,0	225гл, 239гл, 240гл, 264гл
Красный	x у	0,382 0,418	0,404 0,445	0,412 0,436	0,384 0,416	10,0	7гл, 9гл, 11гл, 37гл, 42гл, 43гл, 44гл
Синий	x у	0,224 0,251	0,228 0,258	0,256 0,266	0,237 0,244	7,0	436гл, 437гл, 451гл, 452гл, 474гл, 485гл, 486гл
Защитный	x у	0,343 0,359	0,352 0,374	0,352 0,371	0,347 0,362	8,0	715гл, 732гл, 733гл, 744гл

Г.1. Стойкость к механической мойке

Г.1.1. Испытание проводят на закрепленном на транспортном средстве образце путем воздействия на него струей воды температурой (38 +/- 2) °С под давлением 0,75 МПа. Распылительная головка должна находиться не ближе 1,2 м и под углом не более 15° к поверхности образца.

Г.1.2. После проведения испытания на образце не должны появиться признаки расслаивания, растрескивания или отклеивания от поверхности.

Г.2. Стойкость к ударным нагрузкам

Г.2.1. Образец, наклеенный на алюминиевую пластину размерами 75 x 125 x 1,02 мм, подвергают ударной нагрузке путем сбрасывания на него ударника массой 0,91 кг и диаметром бойка 15,8 мм с высоты, достаточной для удара усилием 1,13 \text{Н } \cdot \text{м} .

Г.2.2. После проведения испытания на образце не должны появиться признаки расслаивания, растрескивания или отклеивания от поверхности.

[1] Retro reflection: Definition and Measurement Publication CIE

                    54.2-2001

2. ИСО 8510-1:1990 Клеи. Испытание на отслаивание образца из склеенных гибкого и жесткого материалов. Часть

1. Отслаивание под углом 90°.

3. ТУ 6-27-91-2002 «Картотека образцов цвета лакокрасочных материалов» ЗАО НПК «ЯРЛИ». Зарегистрированы как средство измерения «Набор мер цвета». Сертификат RU.E37.003.A № 168742119».

4. МКО № 54 (1982 г.) Публикация № 54 Международной комиссии по освещению (МКО) «CIE 54 Retroreflection Definition and Measurement».

------------------------------------------------------------------
