ГОСТ Р 50574-2002. Автомобили, автобусы и мотоциклы оперативных служб. Цветографические схемы, опознавательные знаки, надписи, специальные световые и звуковые сигналы. Общие требования

(принят Постановлением Госстандарта РФ от 15.12.2002 № 473-ст)

(ред. от 06.04.2009)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

АВТОМОБИЛИ, АВТОБУСЫ И МОТОЦИКЛЫ ОПЕРАТИВНЫХ СЛУЖБ

ЦВЕТОГРАФИЧЕСКИЕ СХЕМЫ, ОПОЗНАВАТЕЛЬНЫЕ ЗНАКИ, НАДПИСИ, СПЕЦИАЛЬНЫЕ СВЕТОВЫЕ И ЗВУКОВЫЕ СИГНАЛЫ

ОБЩИЕ ТРЕБОВАНИЯ

Automobiles, buses and motorcycles of emergency services. Colours diagrams, identification symbols, inscriptions, special light and sound signals. General requirements

ГОСТ Р 50574-2002

ОКС 01.070

43.160

Предисловие

2. Принят и введен в действие Постановлением Госстандарта России от 15 декабря 2002 г. № 473-ст.

4. Взамен ГОСТ Р 50574-93.

Переиздание. Апрель 2007 г.

1. Область применения

Настоящий стандарт распространяется на автомобили, автобусы и мотоциклы (далее — транспортные средства), оборудованные в соответствии с назначением и принадлежащие оперативным службам:

(в ред. Изменения № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

б) пожарной охраны;

в) милиции;

г) военной автомобильной инспекции (ВАИ);

д) аварийно-спасательных

(перечисления в ред. Изменения № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

е) органов федеральной службы безопасности;

(перечисление «е» введено Изменением № 2, утв. Приказом Ростехрегулирования от 06.04.2009 № 123-ст)

Стандарт устанавливает общие требования к цветографическим схемам наружных поверхностей транспортных средств оперативных служб и ее элементам, а также технические требования к устанавливаемым специальным световым и звуковым сигналам.

Настоящий стандарт в части требований к специальным световым (проблесковым маячкам синего цвета) и звуковым сигналам также распространяется на транспортные средства министерств, ведомств и организаций по перечню, утверждаемому Правительством Российской Федерации, на которые при отсутствии цветографических схем могут устанавливаться специальные световые и звуковые сигналы.

На наружных поверхностях транспортных средств оперативных служб надписи и рисунки рекламного содержания не допускаются.

Не допускается использование согласно настоящему стандарту цветографических схем, специальных световых и звуковых сигналов на транспортных средствах, не относящихся к оперативным службам.

Стандарт не распространяется на транспортные средства оперативных служб, не предназначенные для эксплуатации на автомобильных дорогах общего пользования.

Требования стандарта направлены на выделение и идентификацию транспортных средств оперативных служб в транспортном потоке для обеспечения безопасности дорожного движения при выполнении ими неотложных служебных заданий, а также на унификацию их цветового оформления.

Требования настоящего стандарта являются обязательными.

После введения в действие настоящего стандарта транспортные средства оперативных служб, зарегистрированные в Государственной инспекции безопасности дорожного движения Министерства внутренних дел Российской Федерации (далее — Госавтоинспекция) или иных органах, определяемых Правительством Российской Федерации, должны быть приведены в соответствие с настоящим стандартом до 01.01.2010.

(в ред. Изменения № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

2. Нормативные ссылки

ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения

(в ред. Изменения № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

Ссылка исключена с 1 апреля 2009 года. - Изменение № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст.

Ссылка исключена с 1 апреля 2009 года. - Изменение № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст.

---

<*> Сноска исключена с 1 апреля 2009 года. - Изменение № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст.

<**> Сноска исключена с 1 апреля 2009 года. - Изменение № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст.

ГОСТ 19715-74 Эмблема Красного Креста. Форма, размеры и порядок применения

ГОСТ Р 12.4.026-2001 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и правила применения. Общие технические требования и характеристики. Методы испытаний

ГОСТ Р 41.4-99 (Правила ЕЭК ООН № 4) Единообразные предписания, касающиеся официального утверждения приспособлений для освещения заднего номерного знака механических транспортных средств (за исключением мотоциклов) и их прицепов

(ссылка введена Изменением № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

ГОСТ Р 41.6-99 (Правила ЕЭК ООН № 6) Единообразные предписания, касающиеся официального утверждения указателей поворота механических транспортных средств и их прицепов

(ссылка введена Изменением № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

ГОСТ Р 41.7-99 (Правила ЕЭК ООН № 7) Единообразные предписания, касающиеся официального утверждения подфарников, задних габаритных (боковых) огней, стоп-сигналов и контурных огней механических транспортных средств (за исключением мотоциклов) и их прицепов

(ссылка введена Изменением № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

ГОСТ Р 41.23-99 (Правила ЕЭК ООН № 23) Единообразные предписания, касающиеся официального утверждения задних фар механических транспортных средств и их прицепов

(ссылка введена Изменением № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

ГОСТ Р 41.38-99 (Правила ЕЭК ООН № 38) Единообразные предписания, касающиеся официального утверждения задних противотуманных огней механических транспортных средств и их прицепов

(ссылка введена Изменением № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

ГОСТ Р 41.65-99 (Правила ЕЭК ООН № 65) Единообразные предписания, касающиеся официального утверждения специальных предупреждающих огней для автотранспортных средств

ГОСТ Р 41.77-99 (Правила ЕЭК ООН № 77) Единообразные предписания, касающиеся официального утверждения стояночных фонарей механических транспортных средств

(ссылка введена Изменением № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

ГОСТ Р 41.91-99 (Правила ЕЭК ООН № 91) Единообразные предписания, касающиеся официального утверждения боковых габаритных фонарей для механических транспортных средств и их прицепов

(ссылка введена Изменением № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

ГОСТ Р 41.104-2002 (Правила ЕЭК ООН № 104) Единообразные предписания, касающиеся сертификации светоотражающей маркировки для транспортных средств большой длины и грузоподъемности

(ссылка введена Изменением № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

ГОСТ Р 52290-2004 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования

(ссылка введена Изменением № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

3. Определения

В настоящем стандарте использованы следующие термины с соответствующими определениями:

3.1. Величина освечивания: Произведение силы света (кд) на время свечения (с) источника света.

3.2. Декоративные полосы: Горизонтальные полосы контрастирующего цвета по отношению к основному цвету транспортного средства, нанесенные на боковые и иные его поверхности, являющиеся отличительным признаком, который обеспечивает мгновенное зрительное восприятие транспортного средства и выделение его из общего транспортного потока.

3.3. Доминирующая длина волны: Длина волны, которая расположена в центре тяжести кривой спектрального распределения энергии.

3.4. Информационные надписи: Надписи, содержащие текстовую информацию о ведомственной принадлежности и/или функциональном назначении транспортного средства.

3.5. Контрастирующие цвета цветографической схемы: Цвета декоративных полос, отличающиеся от основного цвета транспортного средства по трем параметрам восприятия: цветовому тону, насыщенности и светлоте.

3.6. Насыщенность: Свойство зрительного восприятия человека, позволяющее оценивать пропорцию чистого хроматического (спектрального или пурпурного) цвета, заключающуюся в полном цветовом ощущении.

3.7. Опознавательные знаки: Графическое изображение информации, информирующее о ведомственной принадлежности и/или функциональном назначении транспортного средства; к опознавательным знакам относятся гербы, эмблемы, логотипы и т.п.

3.8. Основной цвет цветографической схемы: Цвет покрытия, занимающего наибольшую площадь наружной поверхности транспортного средства.

3.9. Продолжительность свечения: Период времени, в течение которого сила света вспышки специального светового сигнала превышает 10% максимальной силы света.

3.10. Светлота: Свойство зрительного ощущения, вследствие которого тело кажется пропускающим или рассеивающим более или менее значительную часть падающего на него света; психофизиологически это свойство близко фотометрической величине — коэффициенту яркости.

3.12. Специальный световой сигнал (проблесковый маячок): Устройство, предназначенное для подачи в условиях дорожного движения проблесковых световых сигналов установленных цветов, частоты мигания и продолжительности свечения; устройство не является штатным составным элементом конструкции транспортного средства в качестве внешнего светового прибора и устанавливается на него дополнительно по специальному разрешению.

3.13. Угол видимости: Угол в горизонтальной плоскости, проходящей через центр источника излучения, в пределах которого световой сигнал, подаваемый проблесковым маячком, не экранируется деталями транспортного средства, на котором он установлен.

3.14. Цветовой тон: Свойство зрительного ощущения человека, определяемое словами: «синий», «зеленый», «желтый» и т.п.; психофизиологически это свойство близко колориметрической величине — доминирующей длине волны.

3.15. Цветографическая схема: Графическое изображение компоновки, конфигурации и композиционной взаимосвязи основного цвета, декоративных полос, опознавательных знаков и информационных надписей, нанесенных на наружные поверхности транспортных средств.

3.16. Световозвращение: отражение светового потока, возвращающегося в направлении, близком направлению его излучения.

(п. 3.16 введен Изменением № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

3.17. Коэффициент световозвращения (R'): результат деления силы света R на плоскости световозвращающей поверхности А на ее площадь: R' = R/A. Коэффициент световозвращения R' выражается в \text{кд} \cdot \text{м}^{- 2} \cdot \text{лк}^{- 1} [1].

(п. 3.16 введен Изменением № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

4. Требования к цветографическим схемам

4.1 Состав цветографических схем

4.1.1. Цветографические схемы наружных поверхностей транспортных средств оперативных служб состоят из следующих элементов:

а) основного цвета наружных поверхностей транспортного средства;

б) декоративных полос;

в) информационных надписей;

г) опознавательных знаков.

4.1.2. Цветографические схемы транспортных средств оперативных служб должны соответствовать рисункам Приложения А.

Примечания. 1. Транспортные средства (включая их марки и модели) в Приложении А изображены условно.

2. На транспортных средствах милиции, Госавтоинспекции и военной автоинспекции допускаются любые цветографические схемы, примеры которых приведены на рисунках А.10 - А.20. При этом правую дверь салона кузова-фургона транспортного средства, изображенного на рисунке А.16, в контрастирующий цвет, соответствующий цвету декоративных полос, не окрашивают. Для транспортных средств, изображенных на рисунке А.18, вместо панельной краски допускается применение декоративных полос.

4.1.3. На правую и левую стороны транспортных средств наносят одинаковые по виду, цвету, размеру и размещению цветографические схемы.

4.2 Цвета основные и декоративных полос

4.2.1. Основные цвета покрытий наружных поверхностей транспортных средств оперативных служб должны соответствовать указанным в таблице 1.

Примечание. Цветометрические характеристики лакокрасочных покрытий наружных поверхностей транспортных средств оперативных служб и рекомендуемые цвета лакокрасочных материалов приведены в Приложении В.

(п. 4.2.1 в ред. Изменения № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

Таблица 1

Цвета покрытия наружных поверхностей транспортных средств оперативных служб (таблица 1 в ред. Изменения № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

Вид оперативной службы	Основные цвета покрытия	Цвета декоративных полос

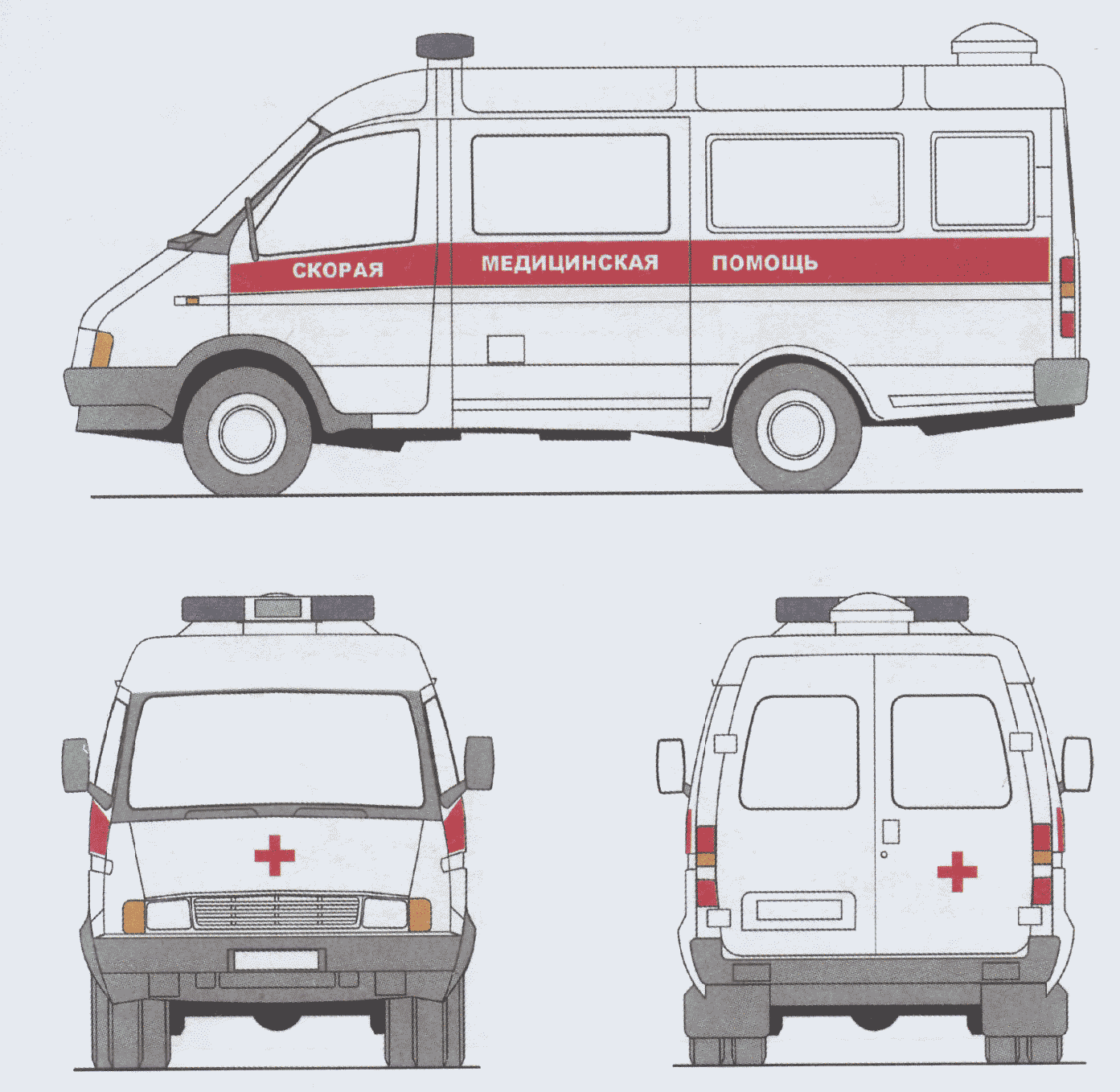

Скорая медицинская помощь: а) автомобили линейной службы б) автомобили специализированной помощи (реанимобили)	Белый Лимонный <1> Лимонный	Красный Красный

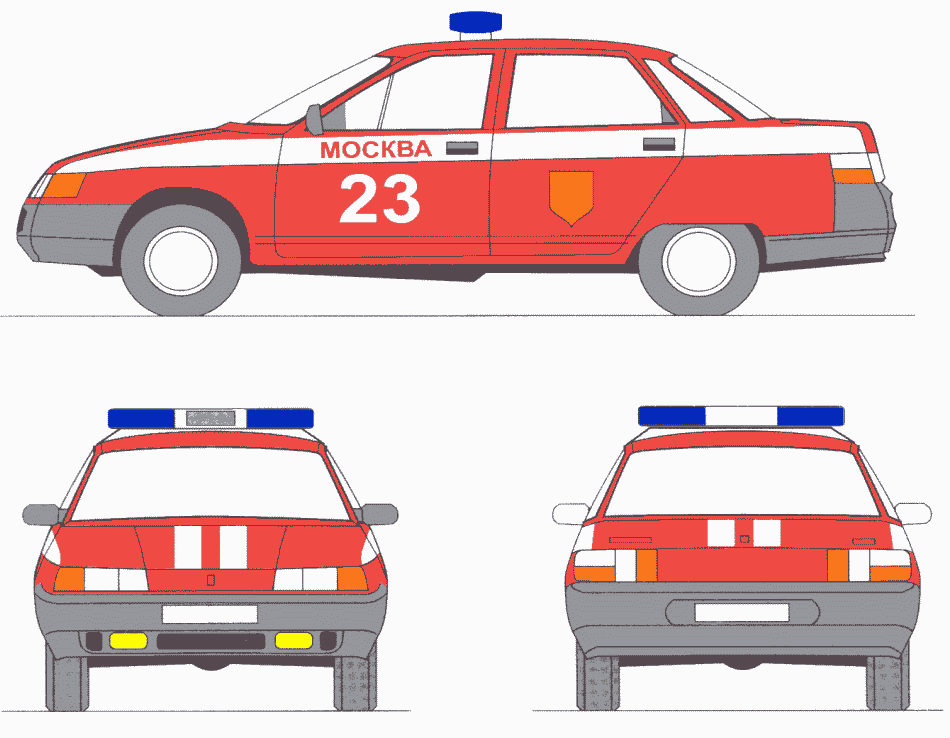

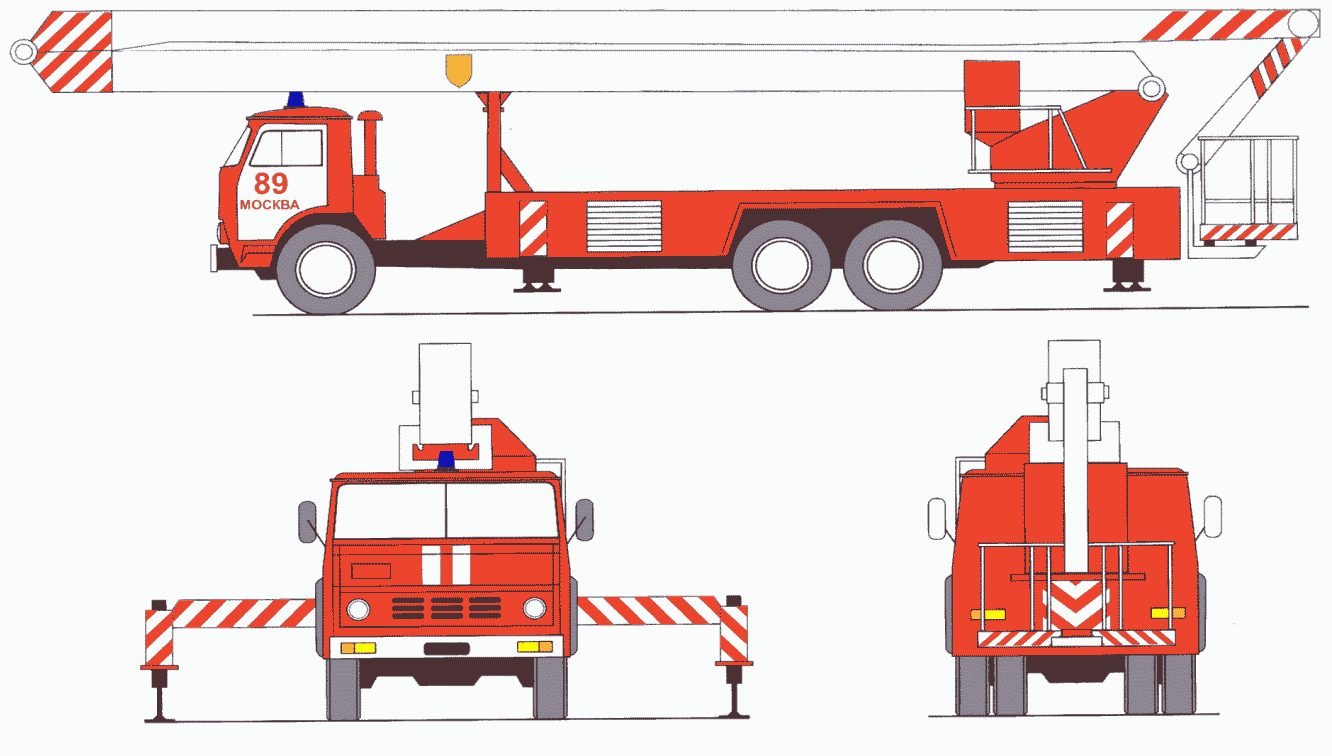

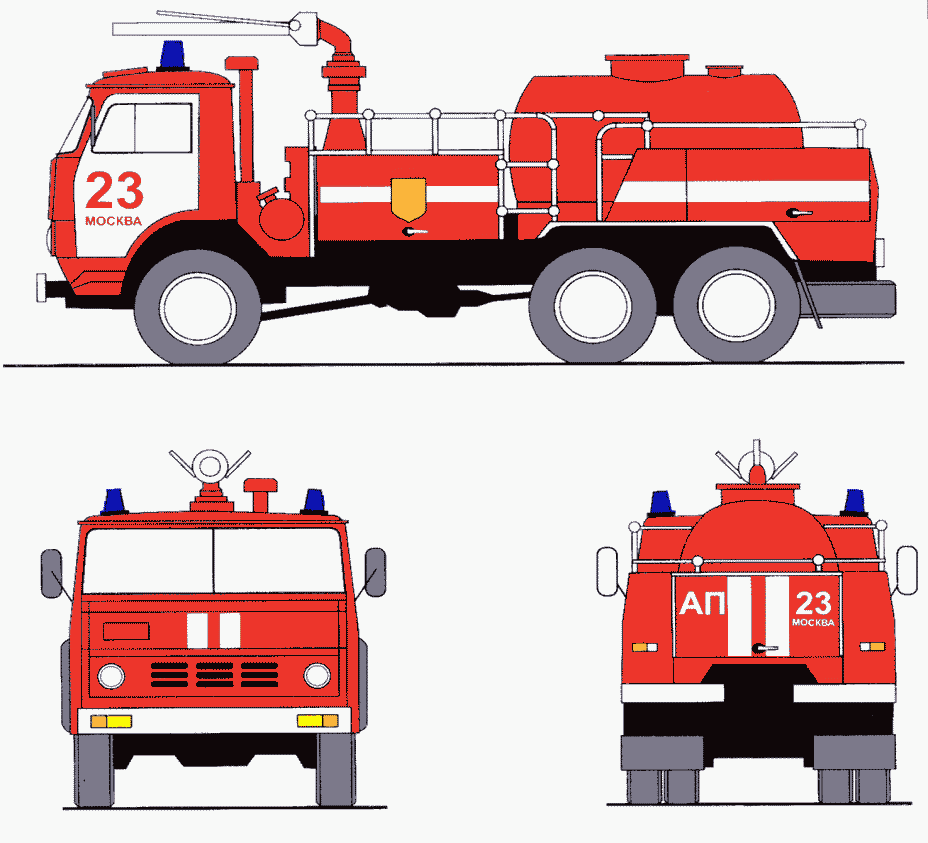

Пожарная охрана <2>	Красный	Белый

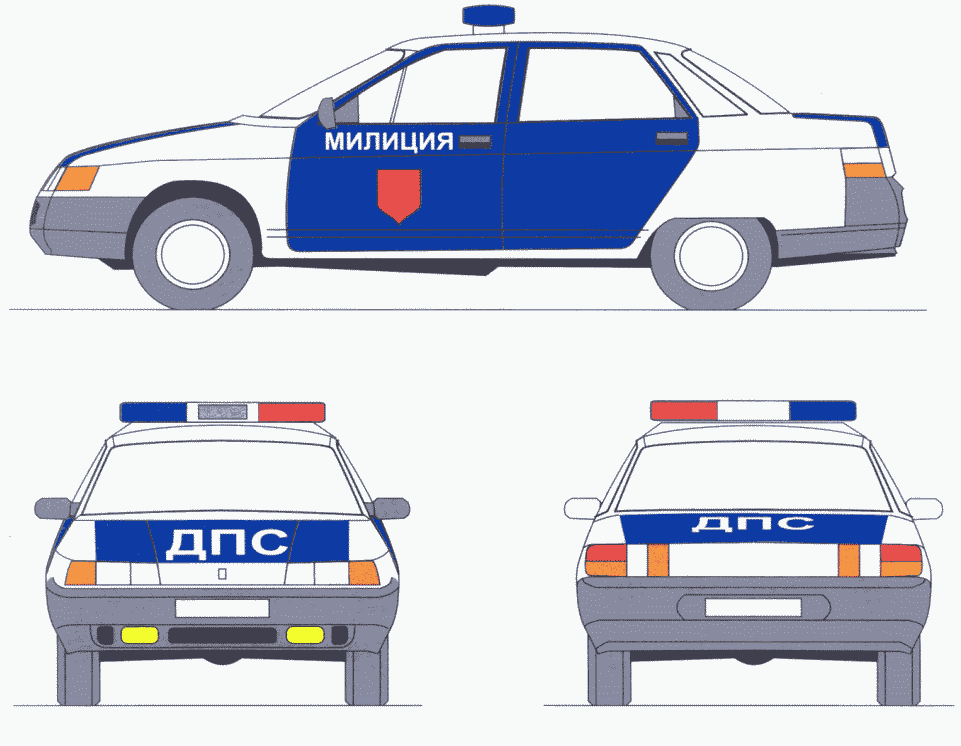

Милиция, Госавтоинспекция <3>	Белый <4>	Синий
Военная автомобильная инспекция: а) легковые автомобили, маломестные автобусы б) полноприводные легковые и грузопассажирские автомобили в) грузовые автомобили и мотоциклы	Белый <4> Защитный Белый <4> Защитный	Синий Синий Синий

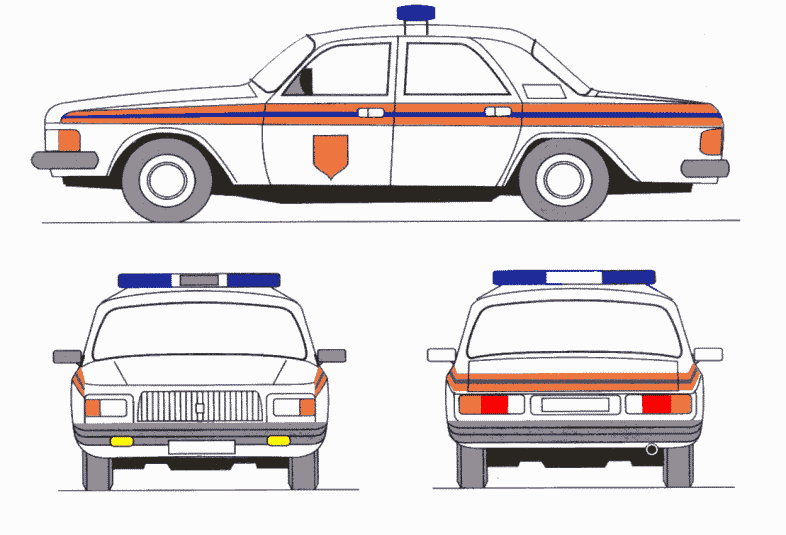

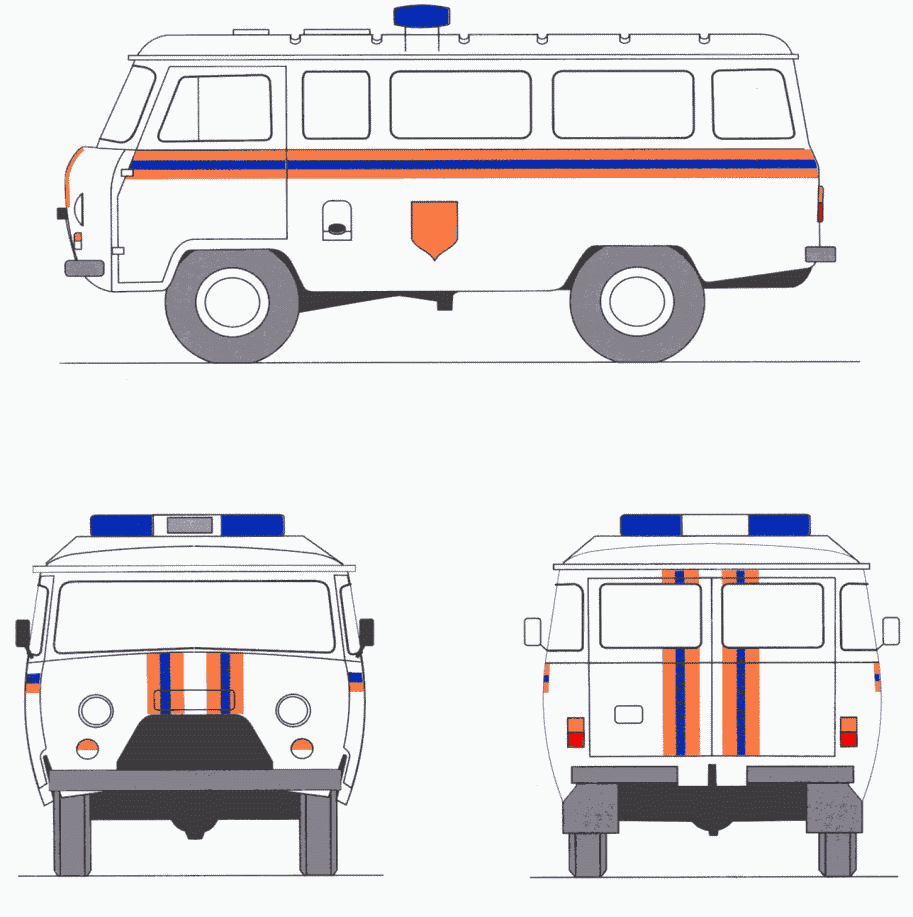

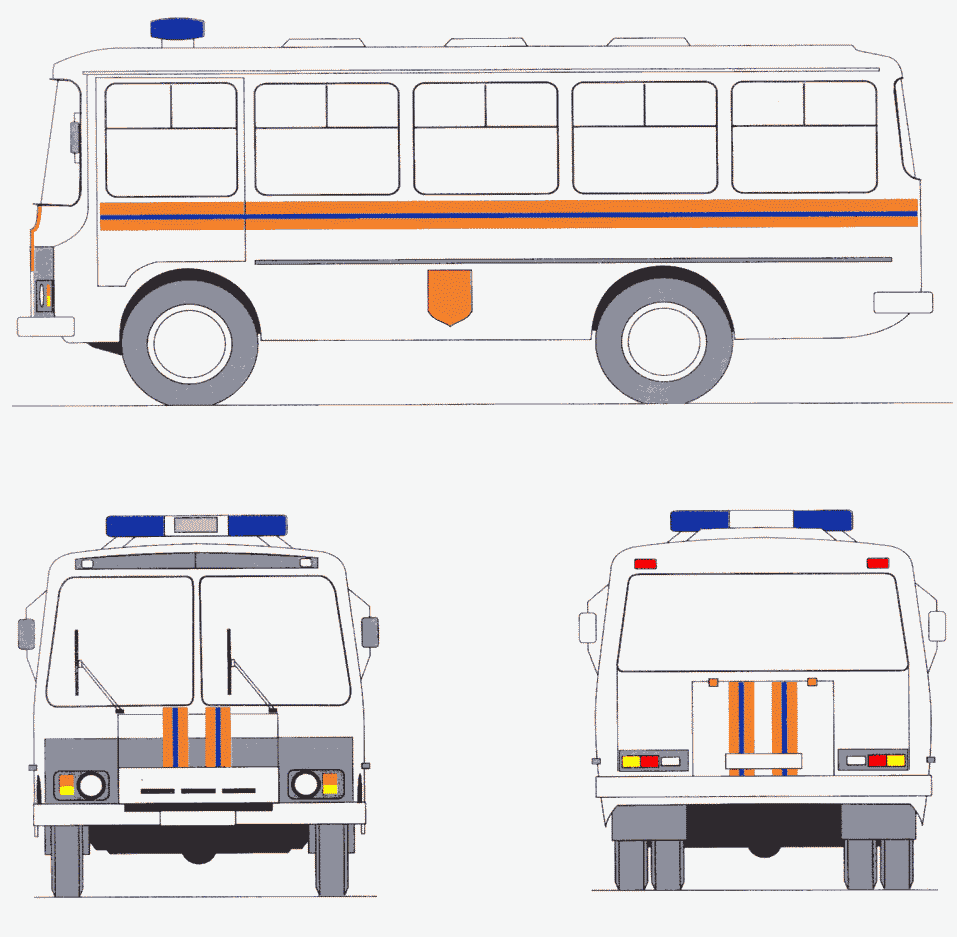

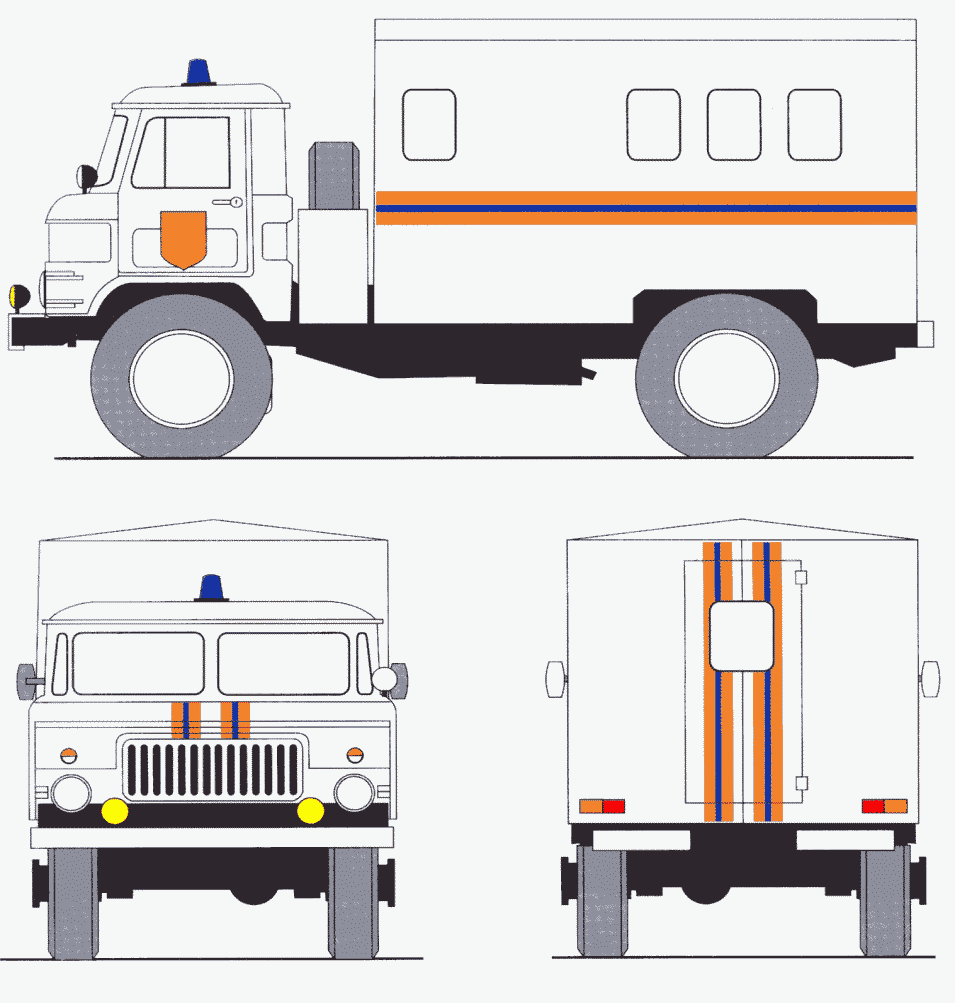

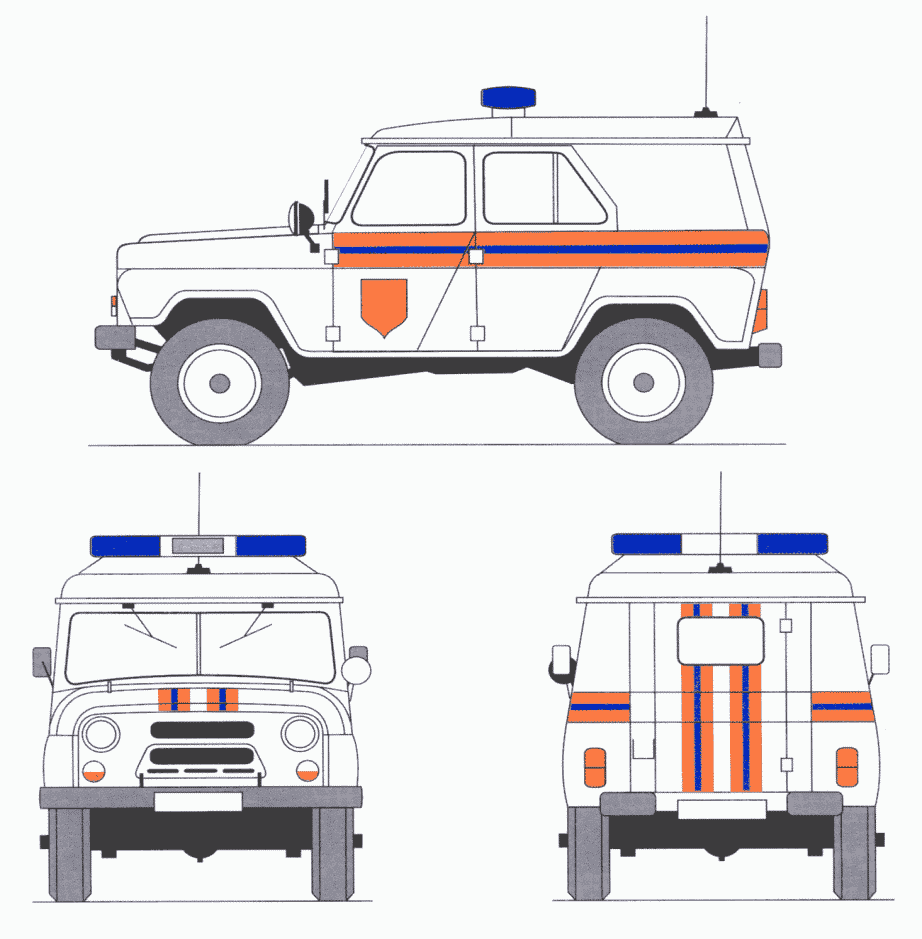

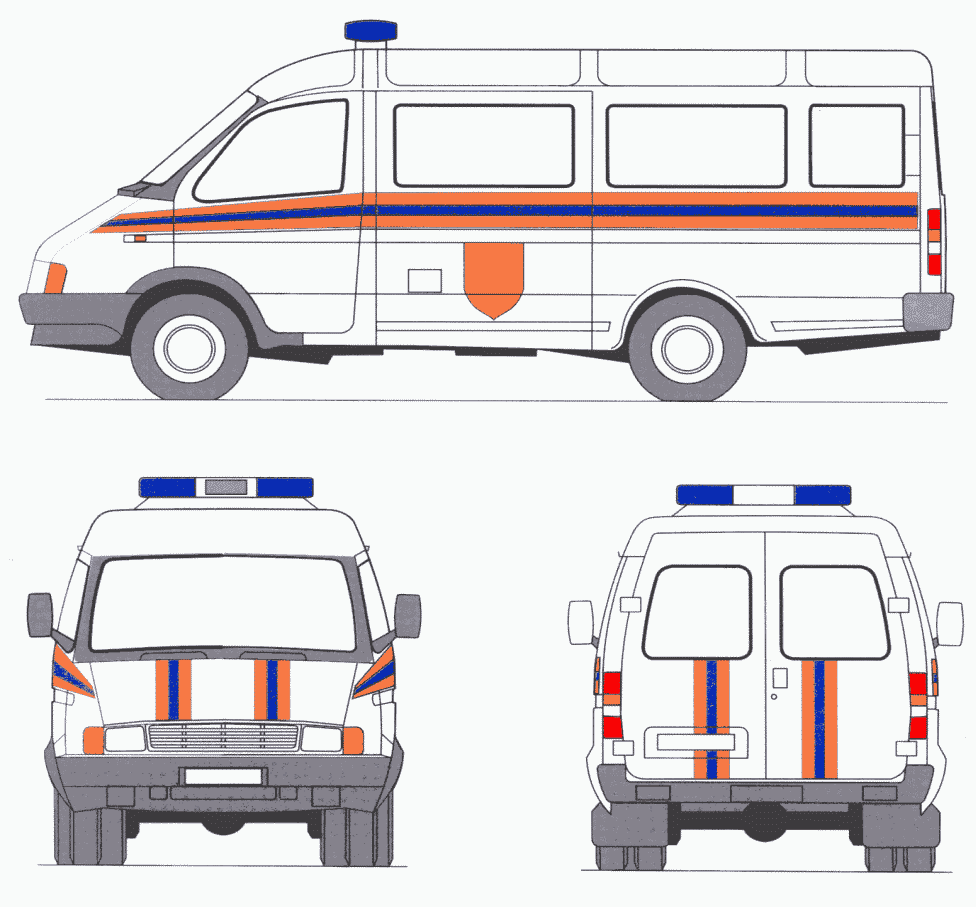

Аварийно-спасательные службы:	Белый <4>	Двухцветный: оранжевый, синий <5>

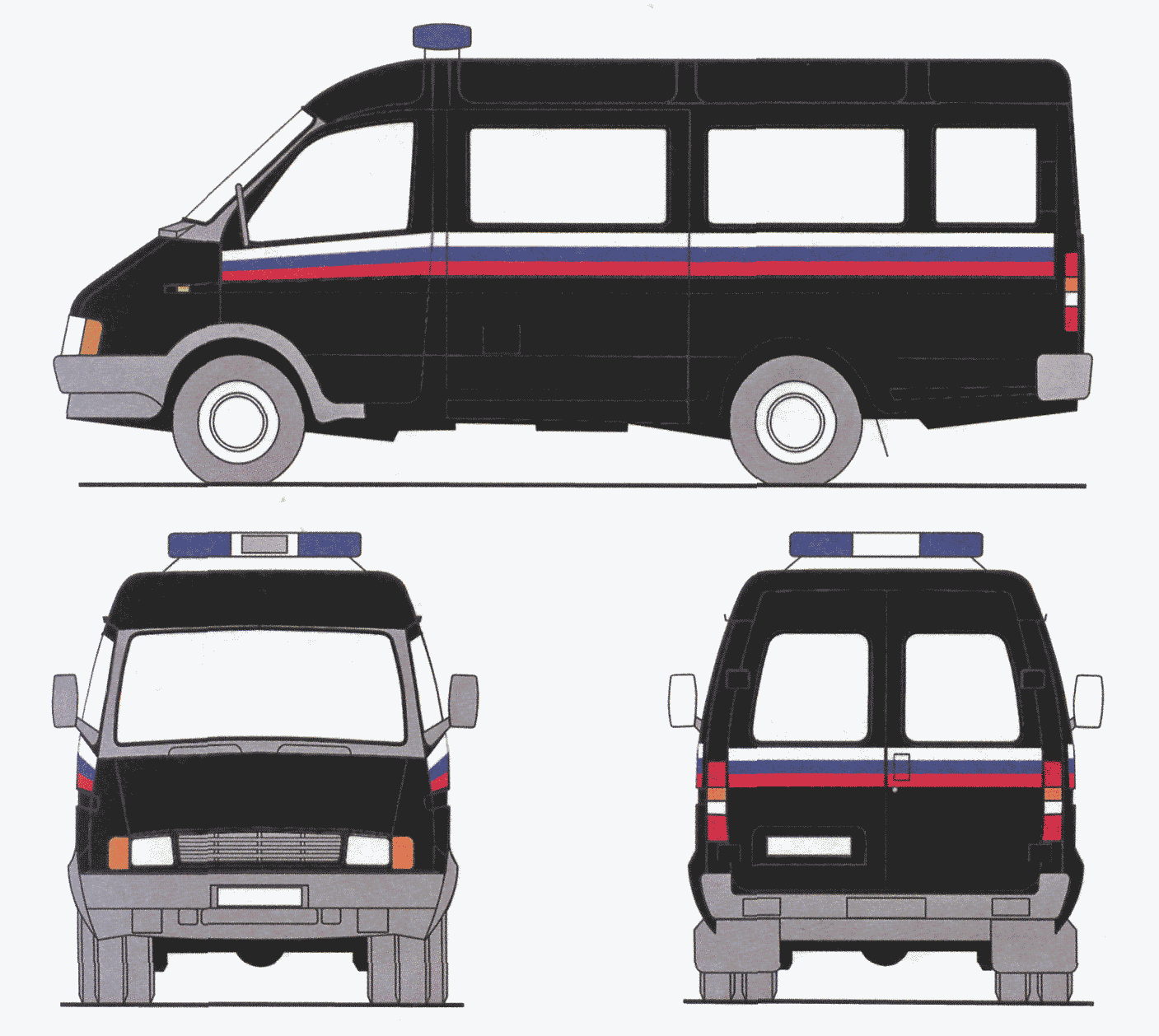

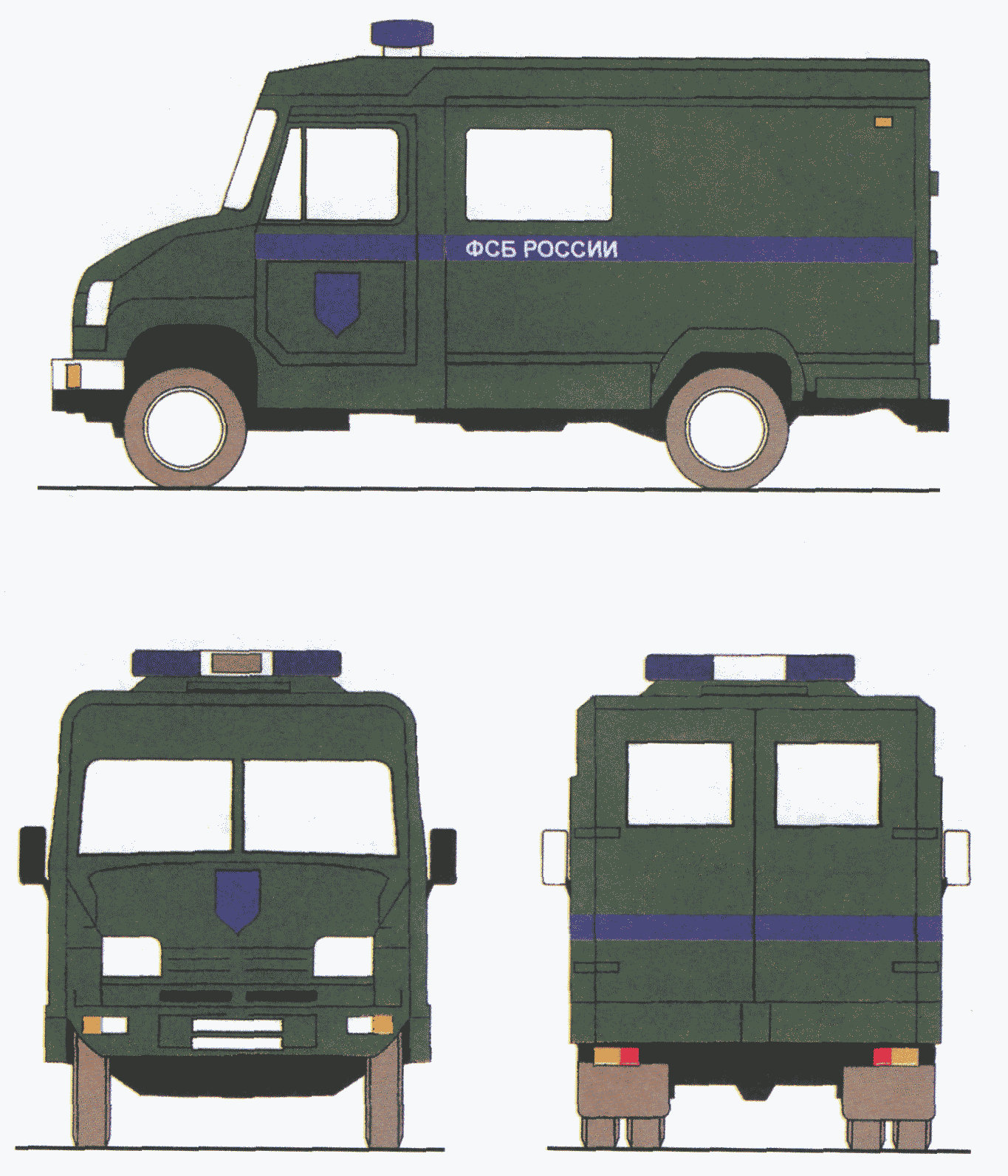

Органы федеральной службы безопасности:
а) пресечение террористических актов б) разминирование в) пресечение нарушений режима Государственной границы Российской	Черный Желтый Серый Зеленый Светло-серый Черный Зеленый	Трехцветный: «белый — синий — красный» <6> Синий Двухцветный: зеленый, синий <7>
Федерации
(позиция введена Изменением № 2, утв. Приказом
Ростехрегулирования от 06.04.2009 № 123-ст)
<1> Допускается по согласованию с заказчиком.
<2> Допускается окраска передних дверей грузовых автомобилей в цвета декоративных полос.
<3> Для автомобилей «УАЗ» милиции и Госавтоинспекции допускается использование в качестве основного цвета «песочный» с номером 609гл, 610гл.
<4> Для легковых автомобилей и маломестных автобусов ВАИ
Минобороны, милиции, Госавтоинспекции и МЧС России допускается использование в качестве основного цвета «светло-серебристый» типа «металлик».
<5> Полоса синего цвета имеет ширину не более 1/4 от ширины декоративной полосы оранжевого цвета и наносится вдоль ее оси симметрии.
<6> Декоративные полосы, равные по ширине, размещаются одна под другой.
(сноска введена Изменением № 2, утв. Приказом
Ростехрегулирования от 06.04.2009 № 123-ст) <7> Полоса зеленого цвета имеет ширину не более 3/5 от ширины декоративной полосы синего цвета и наносится вдоль ее оси симметрии.
(сноска введена Изменением № 2, утв. Приказом
Ростехрегулирования от 06.04.2009 № 123-ст)

4.2.2. Цветовые сочетания основные и декоративных полос могут быть любыми из приведенных в таблице 1 для оперативной службы конкретного вида, но должны быть одинаковы для всех наружных элементов одного транспортного средства.

4.2.3. Для нанесения декоративных полос используют самоклеящиеся пленки, в том числе со световозвращающим покрытием, а также лакокрасочные материалы в соответствии с нормой цветности, указанной в таблице Приложения В.

Цвета декоративных полос, выполненных с использованием самоклеящихся пленок, должны находиться в пределах зоны, ограниченной координатами цветности, указанными в таблице 1а для соответствующего минимального коэффициента яркости.

(п. 4.2.3 в ред. Изменения № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

Таблица 1а

Цветометрические характеристики декоративных полос (таблица 1а введена Изменением № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

Цвет покрытия	Координаты цветности угловых точек допустимых цветовых областей					Минимальный коэффициент яркости Y , % min
Белый	x у	0,303 0,300	0,368 0,366	0,340 0,393	0,274 0,329	15
Красный	x у	0,648 0,351	0,735 0,265	0,629 0,281	0,565 0,346	2,5
Синий	x у	0,140 0,035	0,244 0,210	0,190 0,255	0,065 0,216	1,0
Оранжевый	x у	0,558 0,352	0,636 0,364	0,570 0,429	0,506 0,404	7,0
Зеленый (позиция в Ростехрегулир	x y ведена ования	0,026 0,399 Изме от 06.04	0,166 0,346 нением .2009 N	0,286 0,446 № 2 123-ст)	0,207 0,771 , утв	1,0 . Приказом

4.2.5. Ширина каждой из двух параллельных декоративных полос, нанесенных на переднюю и заднюю части транспортного средства симметрично относительно его продольной оси, должна быть от 120 до 180 мм с расстоянием между полосами (90 +/- 5) мм.

4.3 Информационные надписи и опознавательные знаки

(примечания в ред. Изменения № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст, Изменения № 2, утв. Приказом Ростехрегулирования от 06.04.2009 № 123-ст)

4.3.2. Способ нанесения информационных надписей и опознавательных знаков не нормируют. При их нанесении методом окрашивания должны выполняться требования раздела 5.

4.3.3. Изображения и цвета гербов и эмблем должны соответствовать требованиям нормативных правовых актов о порядке их применения, описании и изображении.

4.3.4. Содержание информационных надписей и опознавательных знаков — согласно таблице 2.

(п. 4.3.4 в ред. Изменения № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

Таблица 2

Информационные надписи и опознавательные знаки (таблица 2 в ред. Изменения № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

Вид оперативной службы	Информационная надпись и опознавательный знак	Высота букв, мм, не менее
Скорая медицинская помощь: а) автомобили линейной службы б) автомобили специализированной помощи (реанимобили)	«СКОРАЯ МЕДИЦИНСКАЯ ПОМОЩЬ», номер больницы, гаража, эмблема «Красный Крест» <1>	60

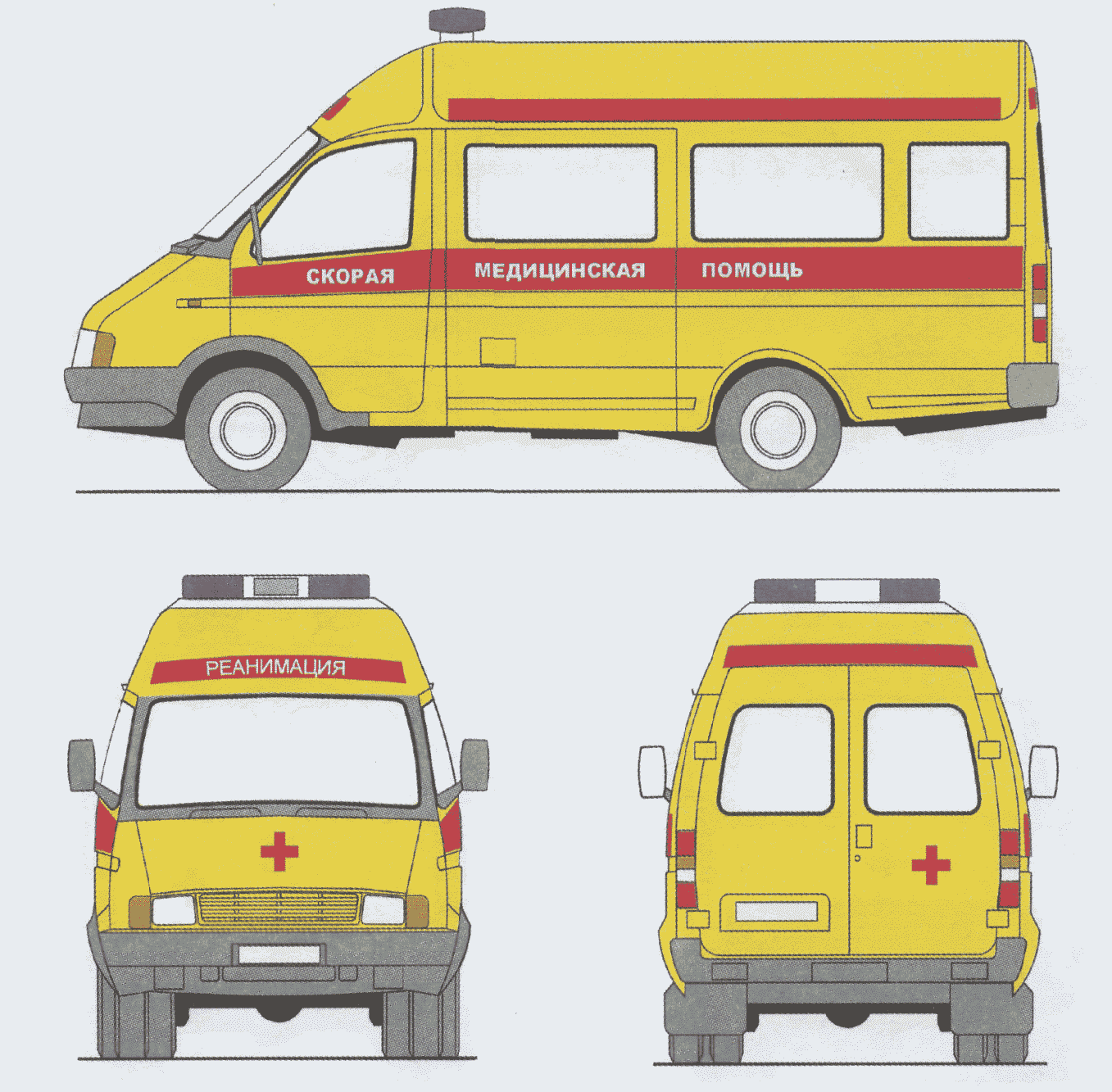

	«СКОРАЯ МЕДИЦИНСКАЯ ПОМОЩЬ», «РЕАНИМАЦИЯ», номер больницы, гаража, эмблема «Красный Крест» <1>

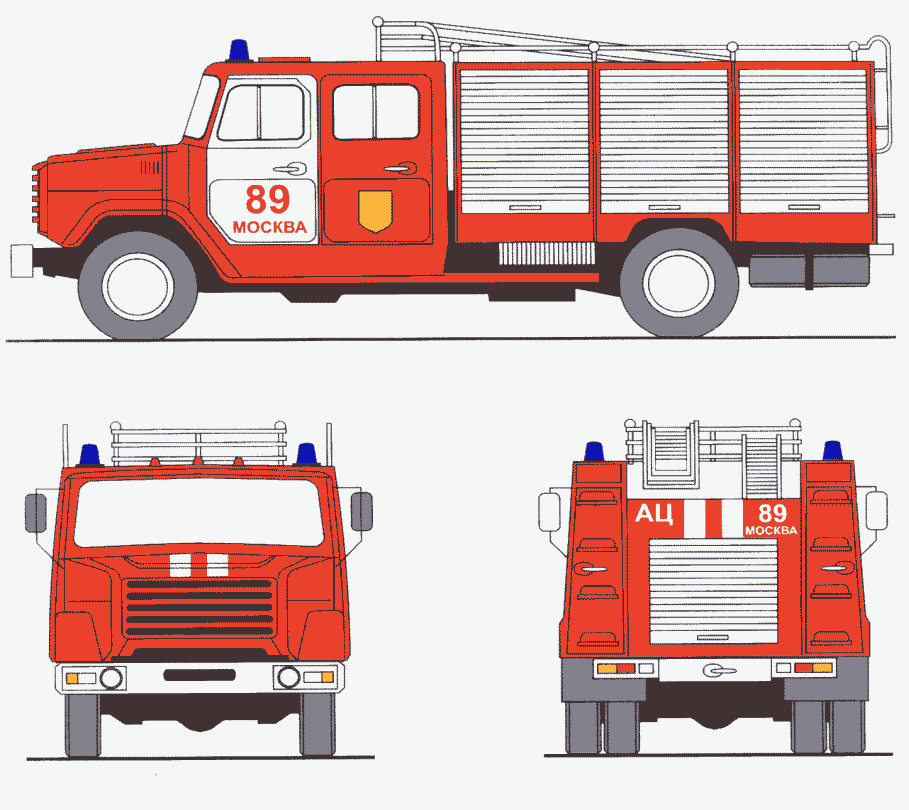

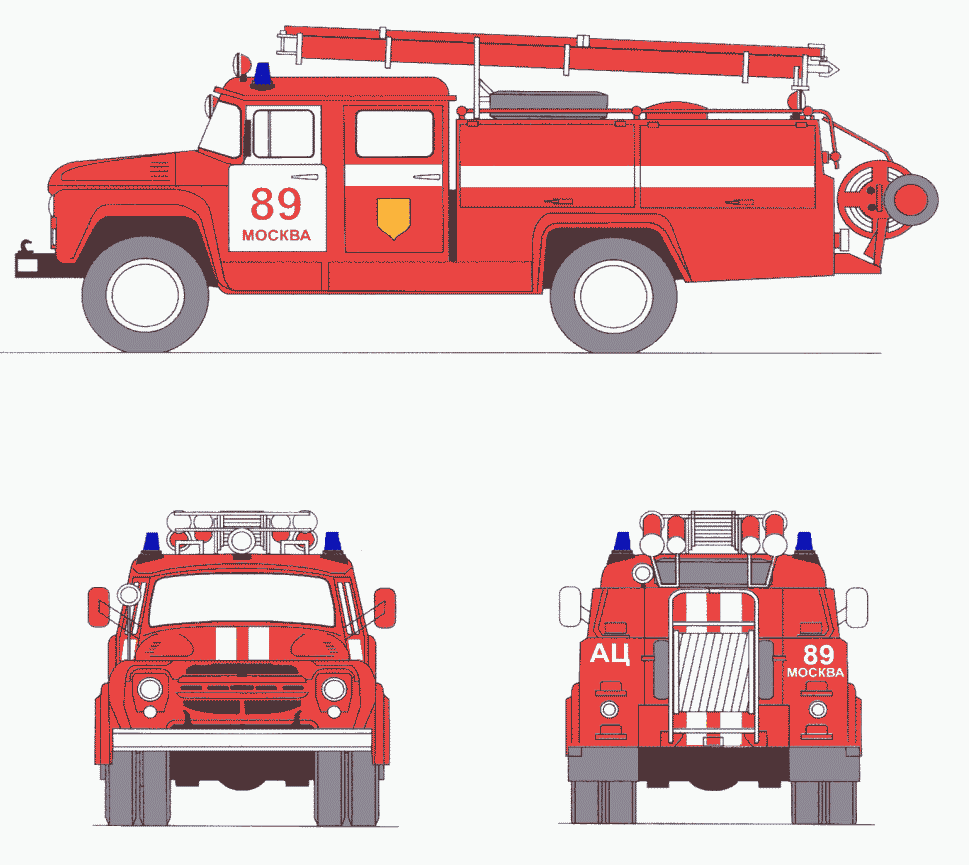

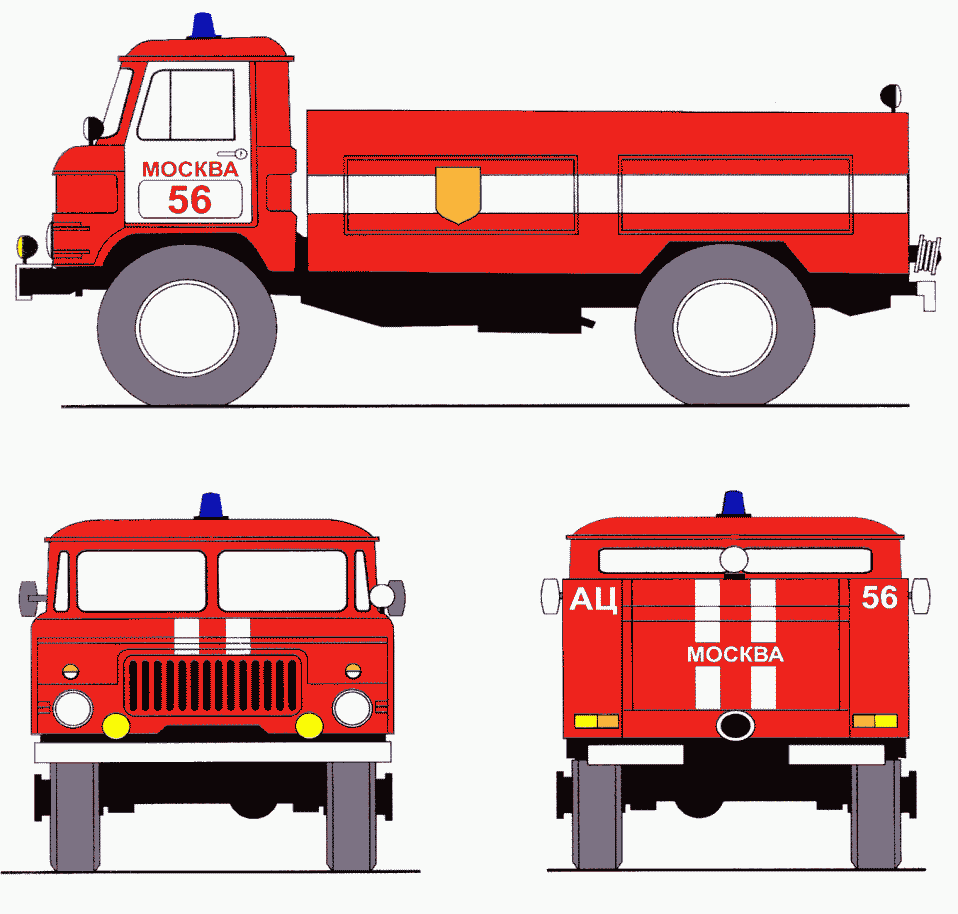

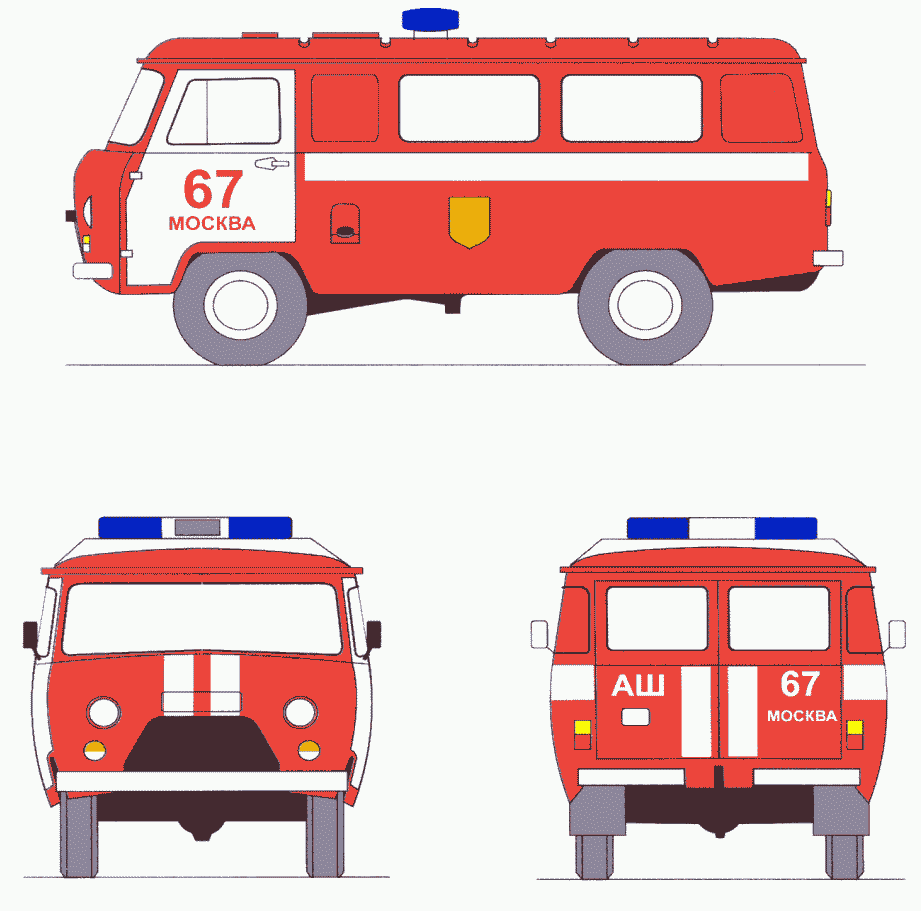

Пожарная охрана	Номер пожарной части	200
	Наименование города, эмблема МЧС России, буквенно-цифровое обозначение автомобиля <2>	60

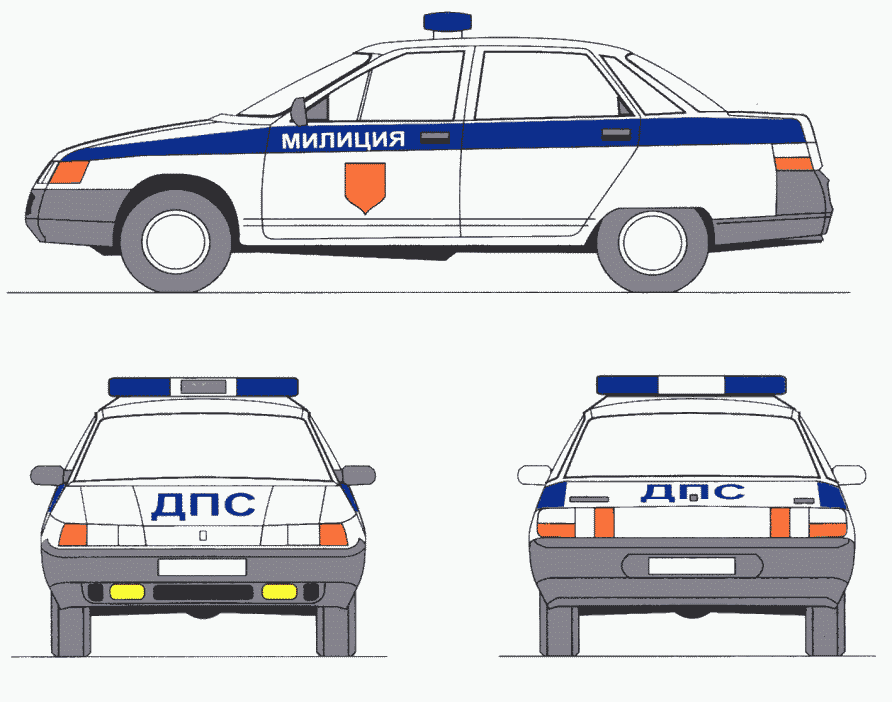

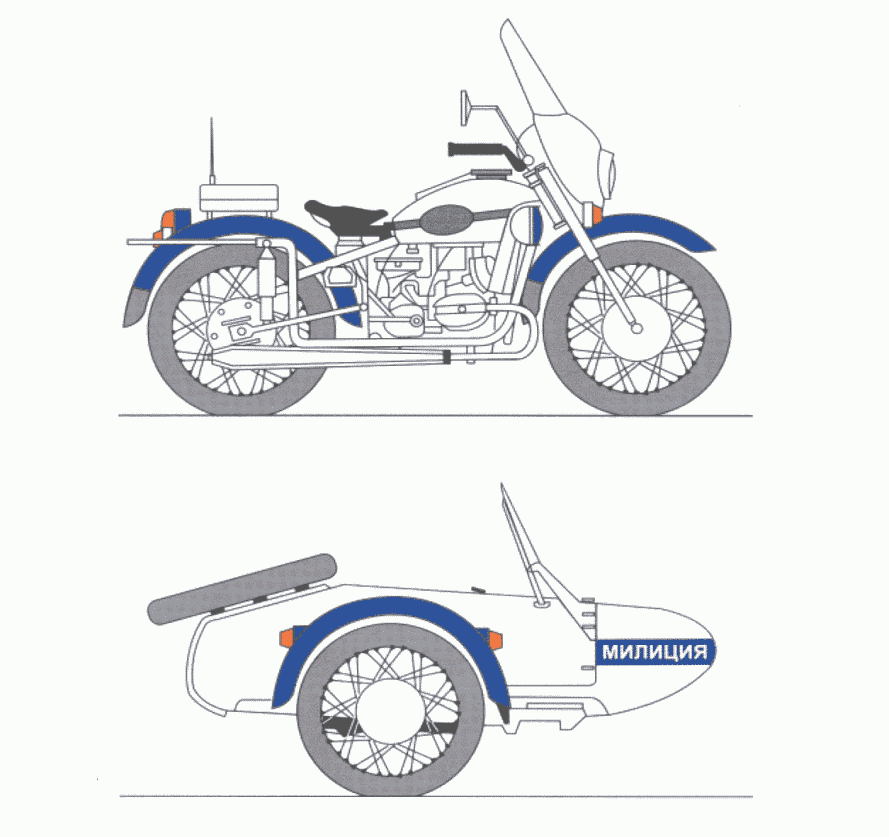

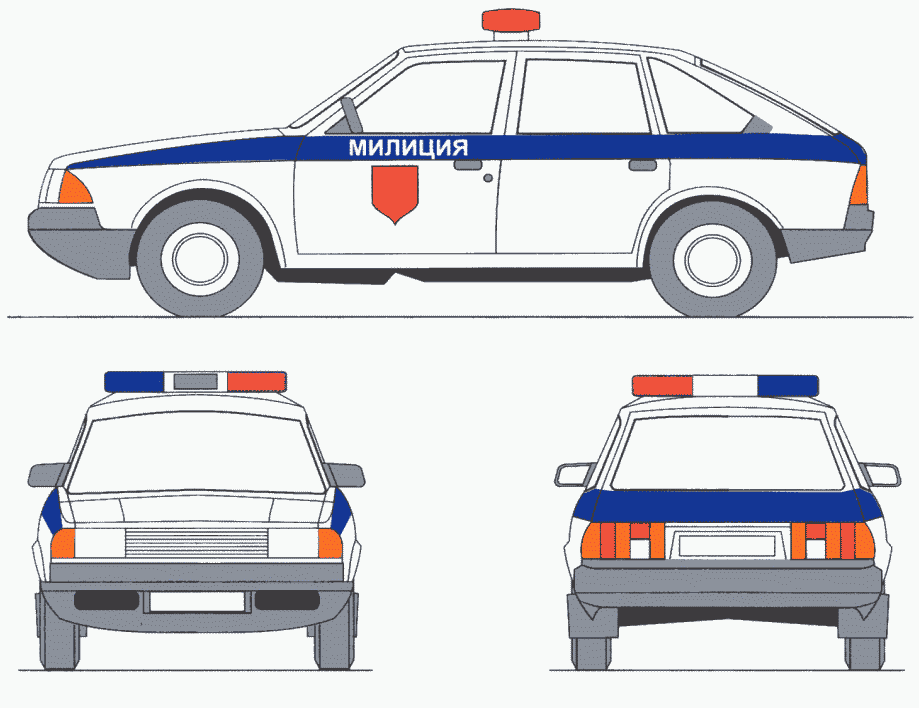

Милиция	«МИЛИЦИЯ», буквенно-цифровое обозначение автомобиля <3>	60

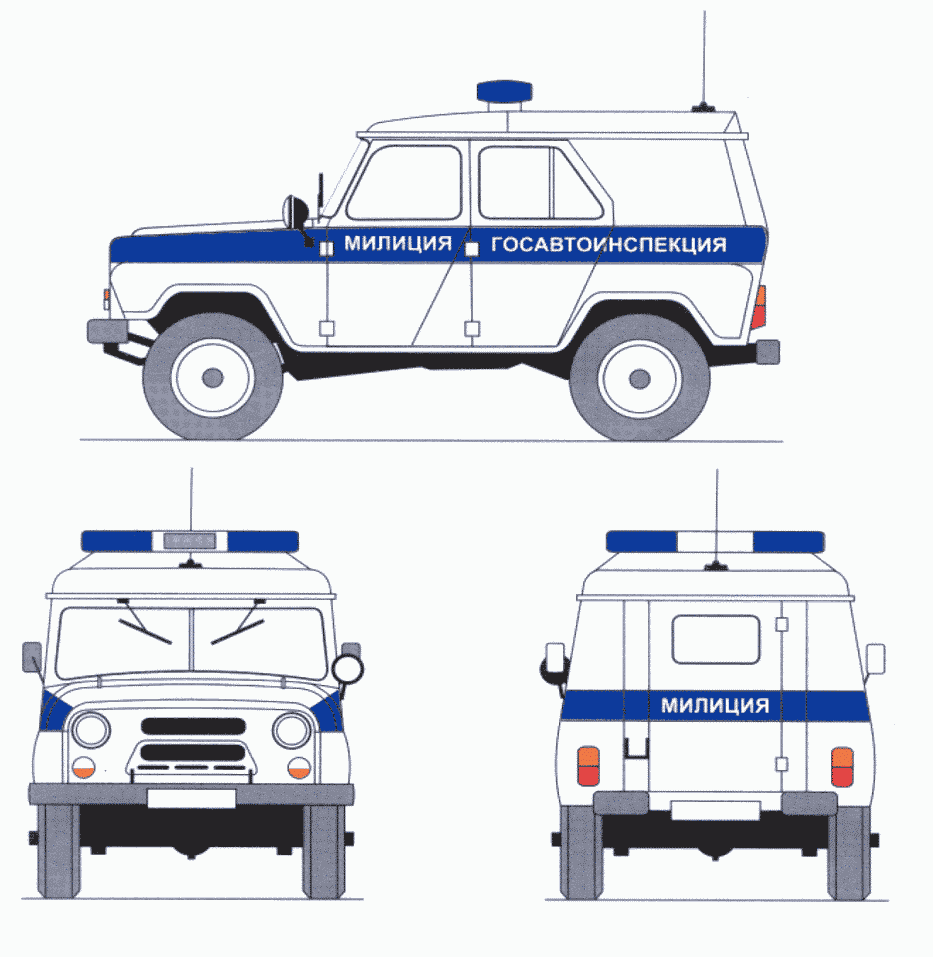

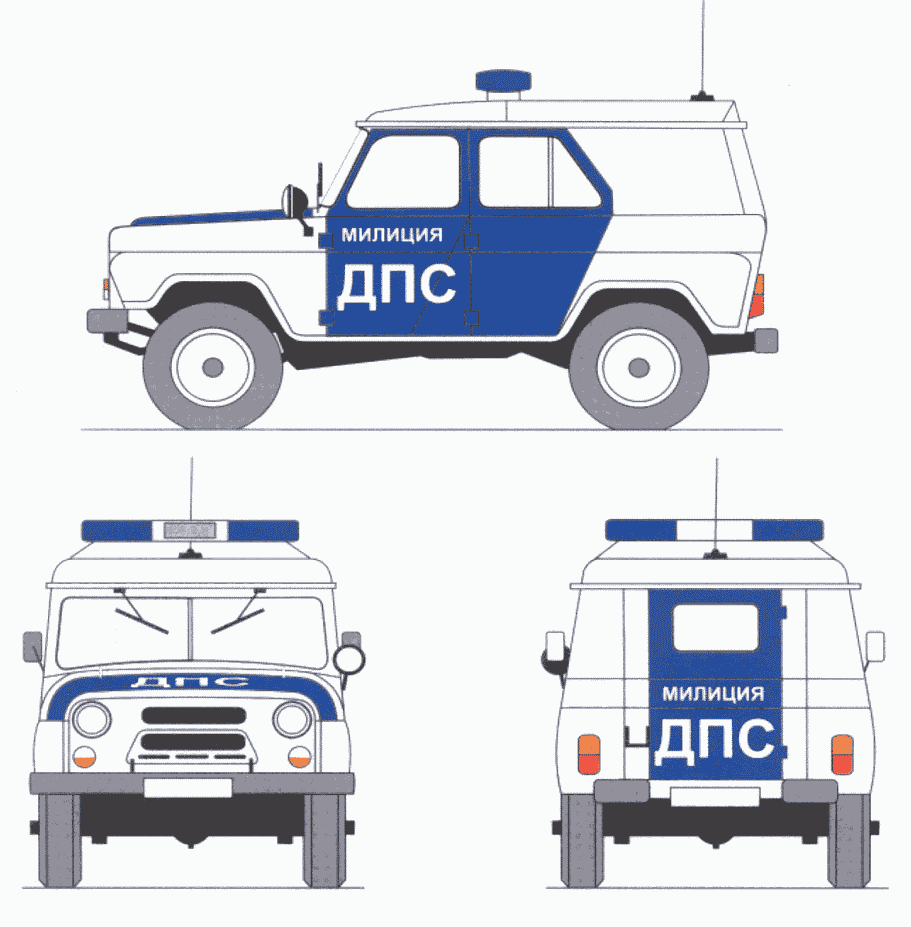

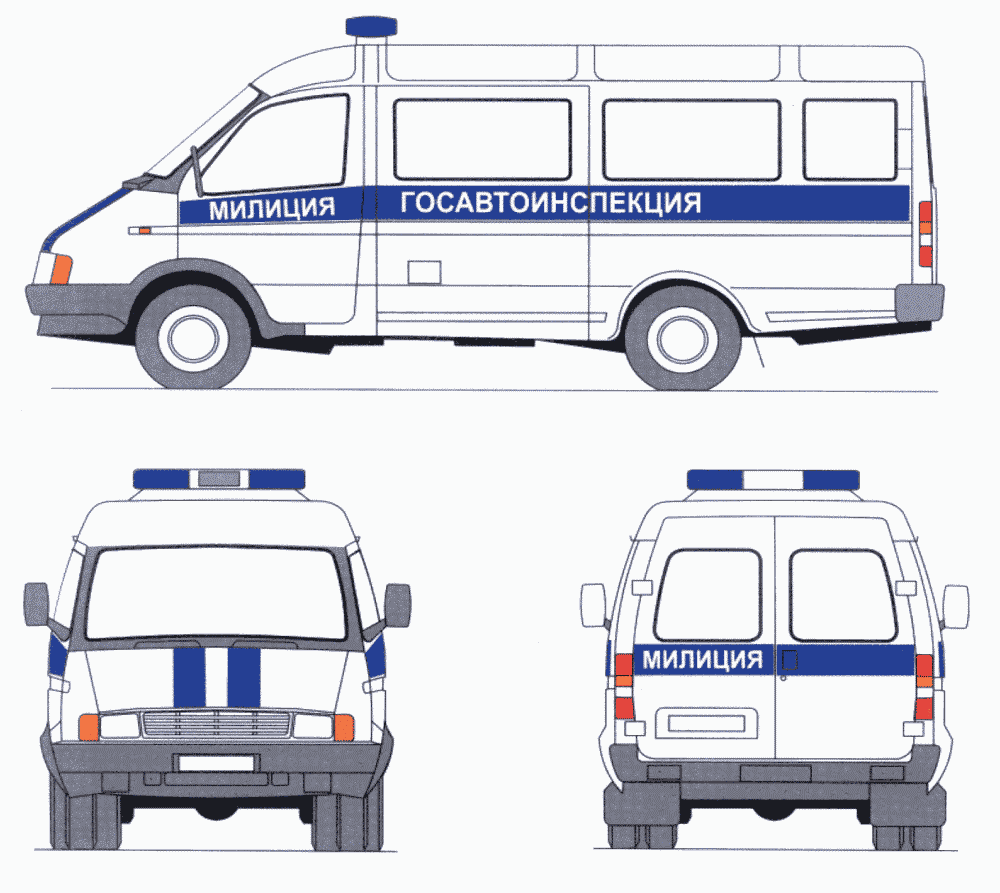

Госавтоинспекция	«МИЛИЦИЯ», «ГОСАВТОИНСПЕКЦИЯ» <3> или

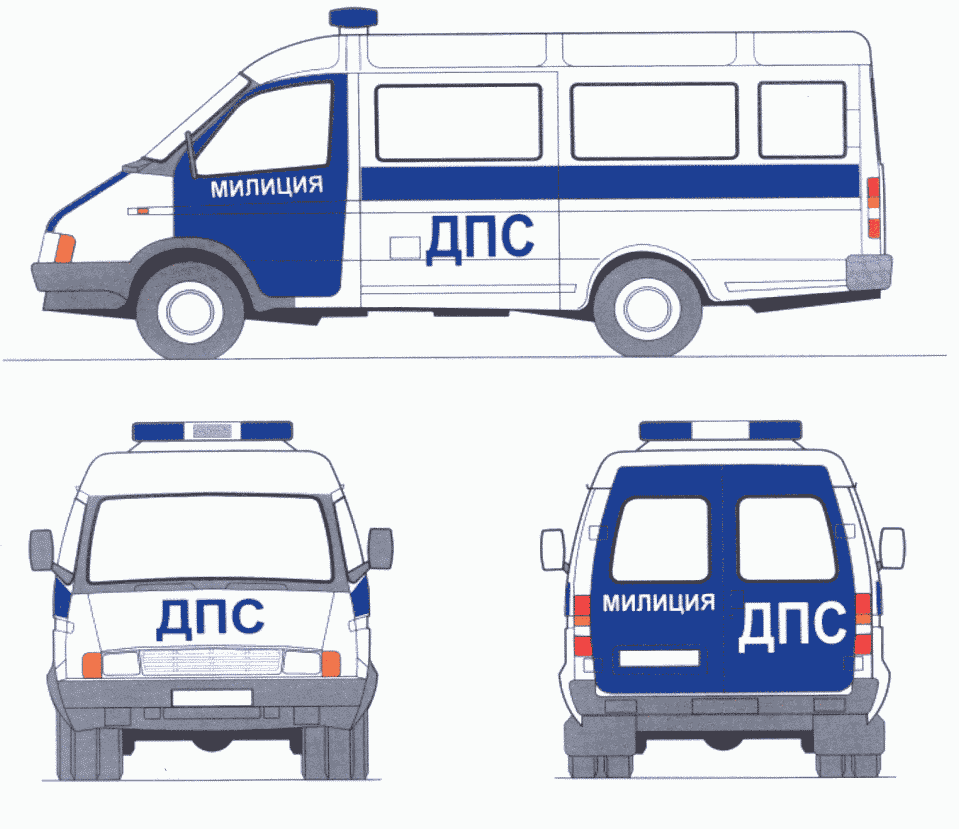

	«МИЛИЦИЯ», «ДПС» <3>	60, 200

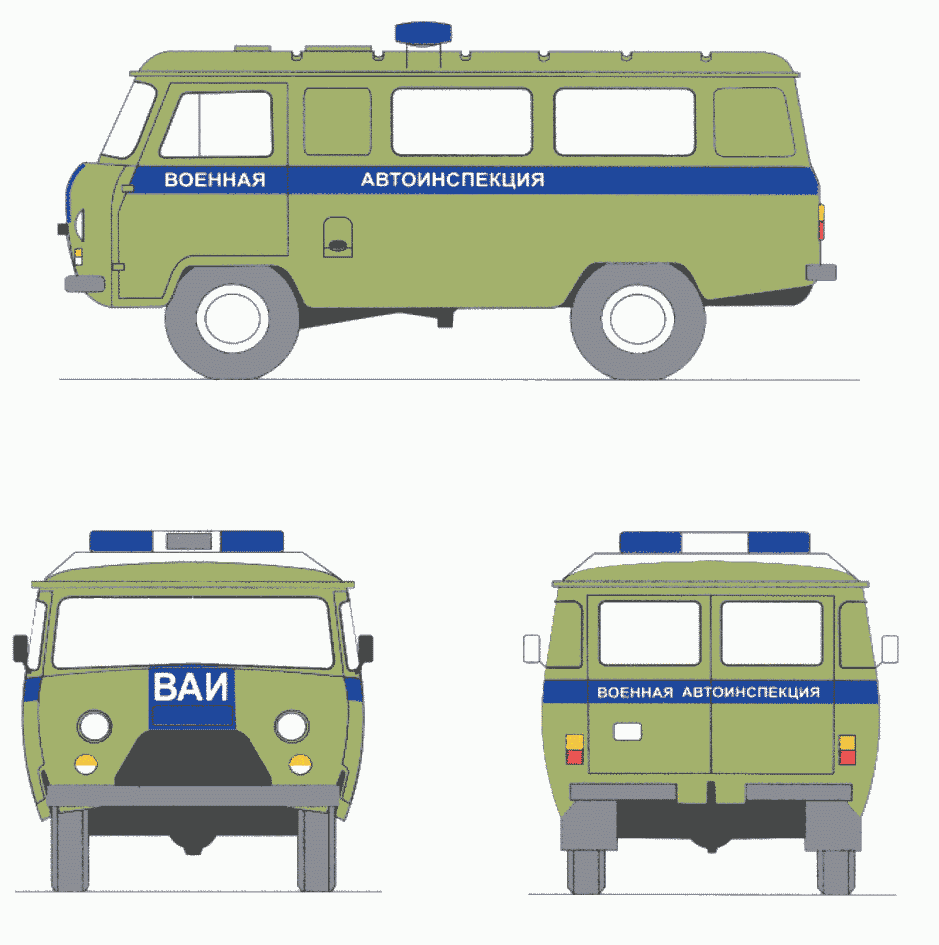

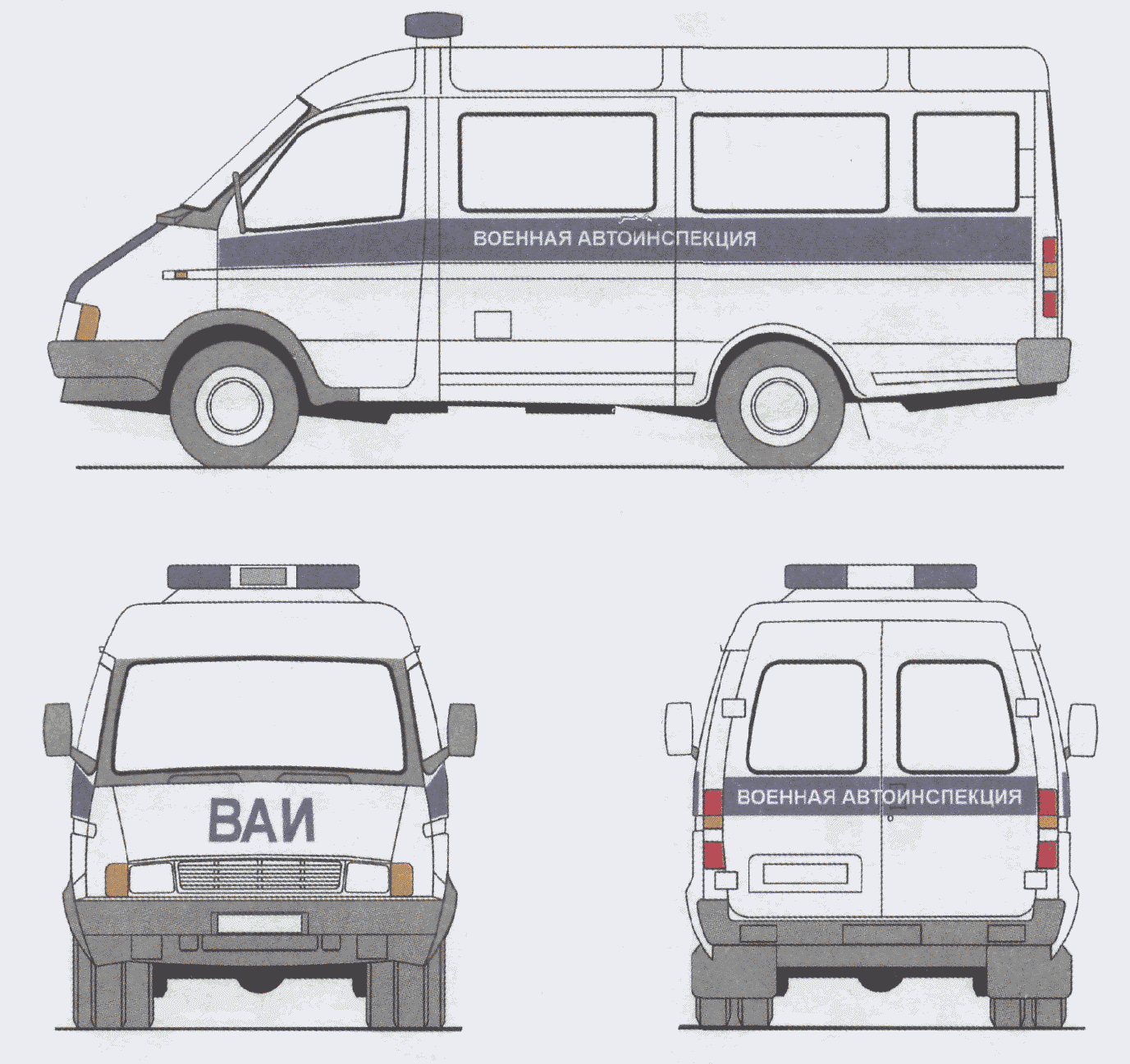

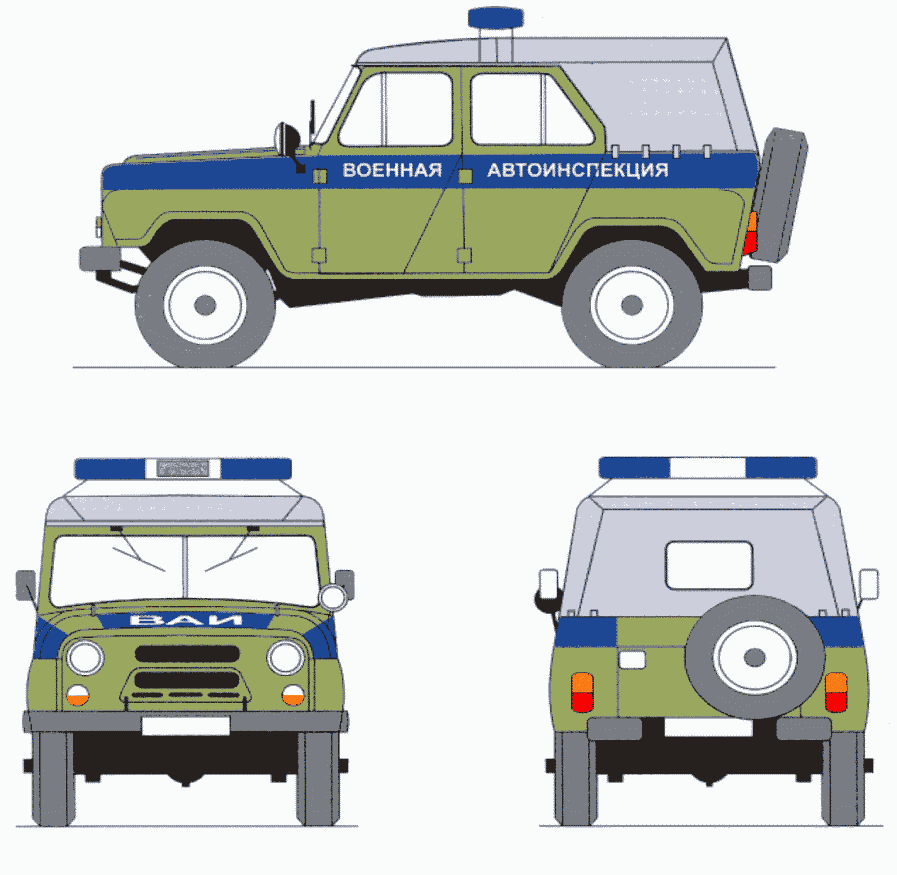

Военная автомобильная инспекция	«ВОЕННАЯ АВТОИНСПЕКЦИЯ», буквенно-цифровое обозначение автомобиля, «ВАИ» <4> Геральдический знак — эмблема Вооруженных Сил Российской Федерации <5>	60, 200
Аварийно-спасательные службы предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны	Информационные надписи не регламентируются; эмблема МЧС России <6>	60

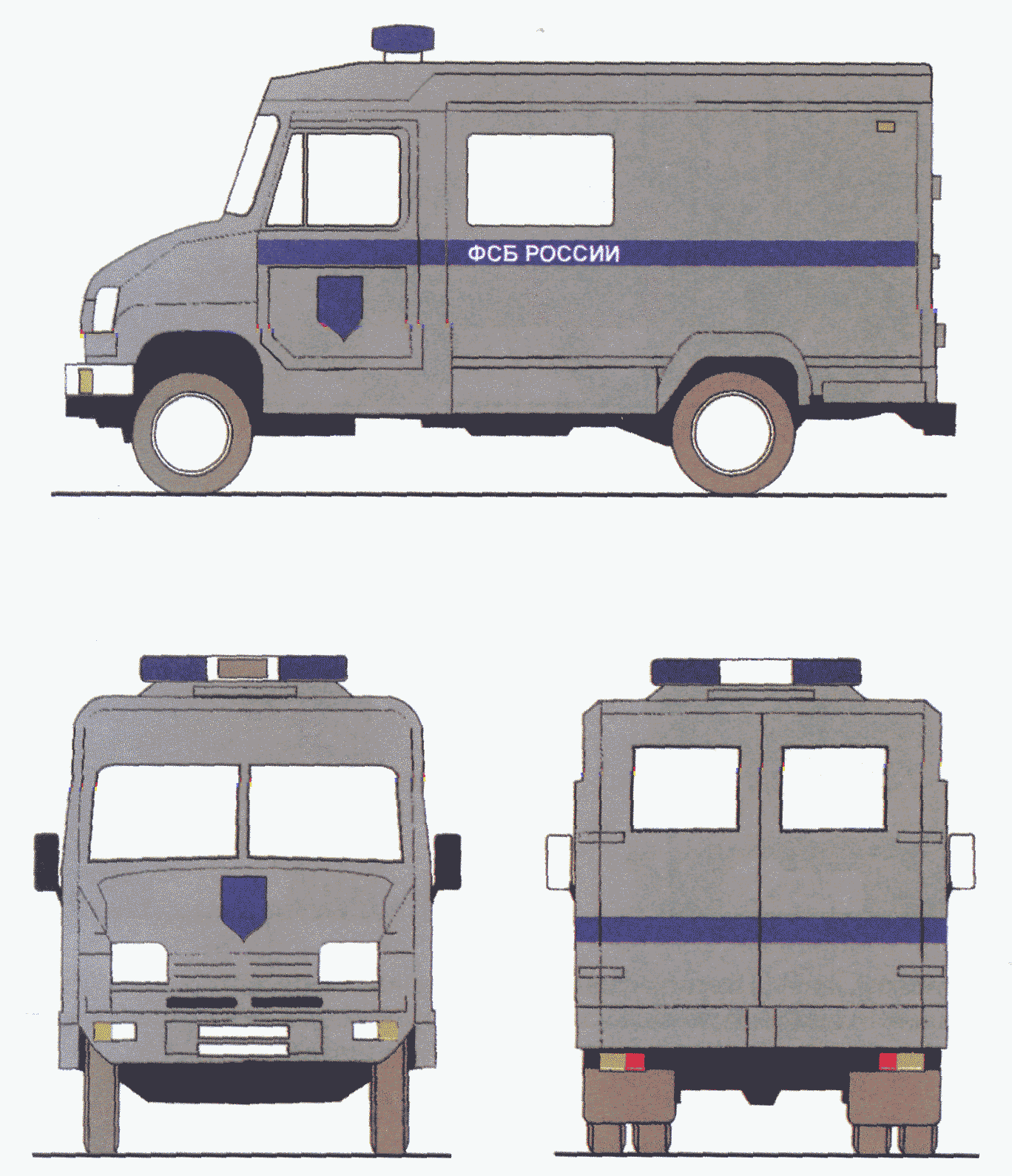

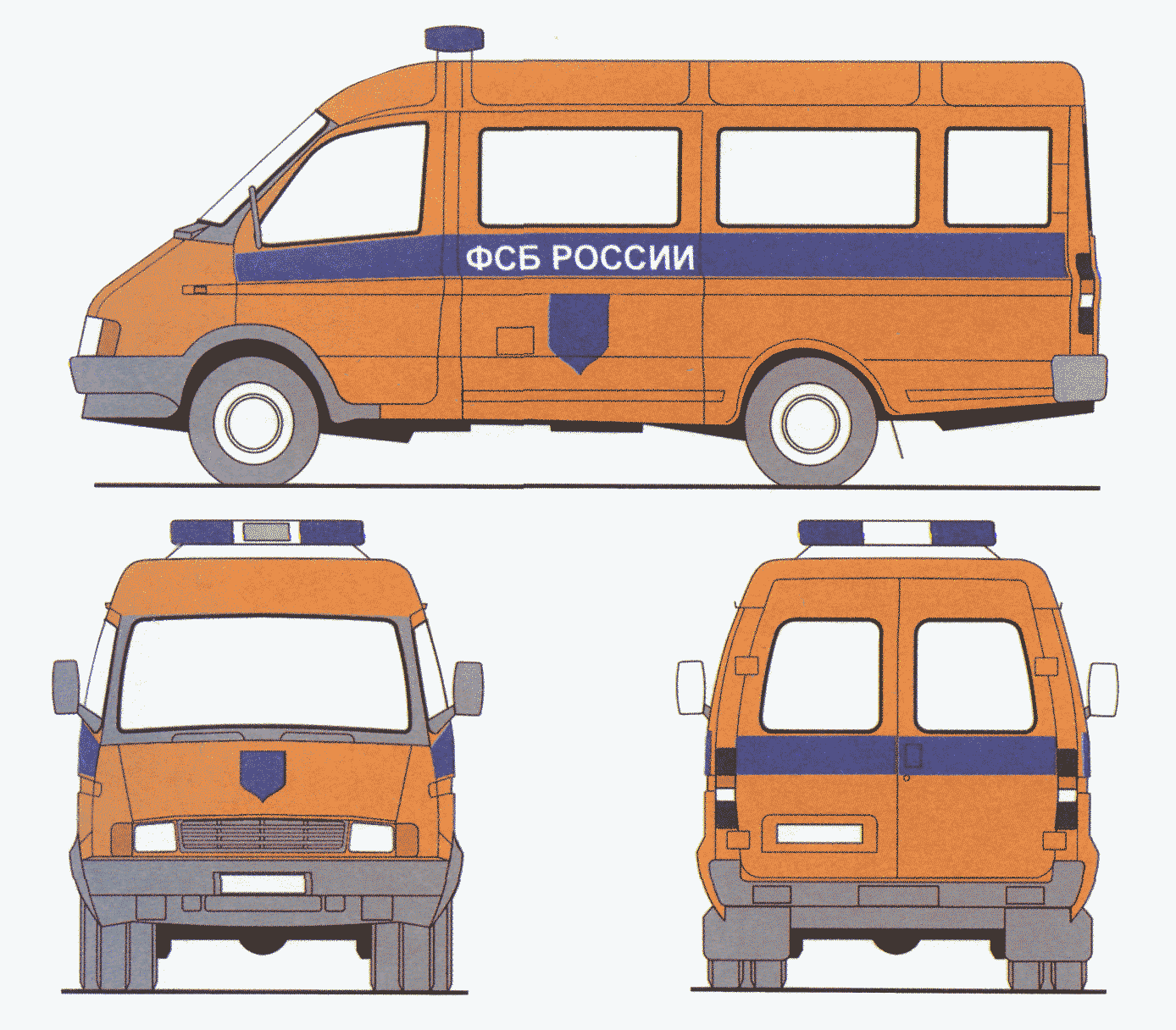

Органы федеральной службы безопасности <7>:
а) пресечение террористических актов	Информационные надписи не регламентируются	60

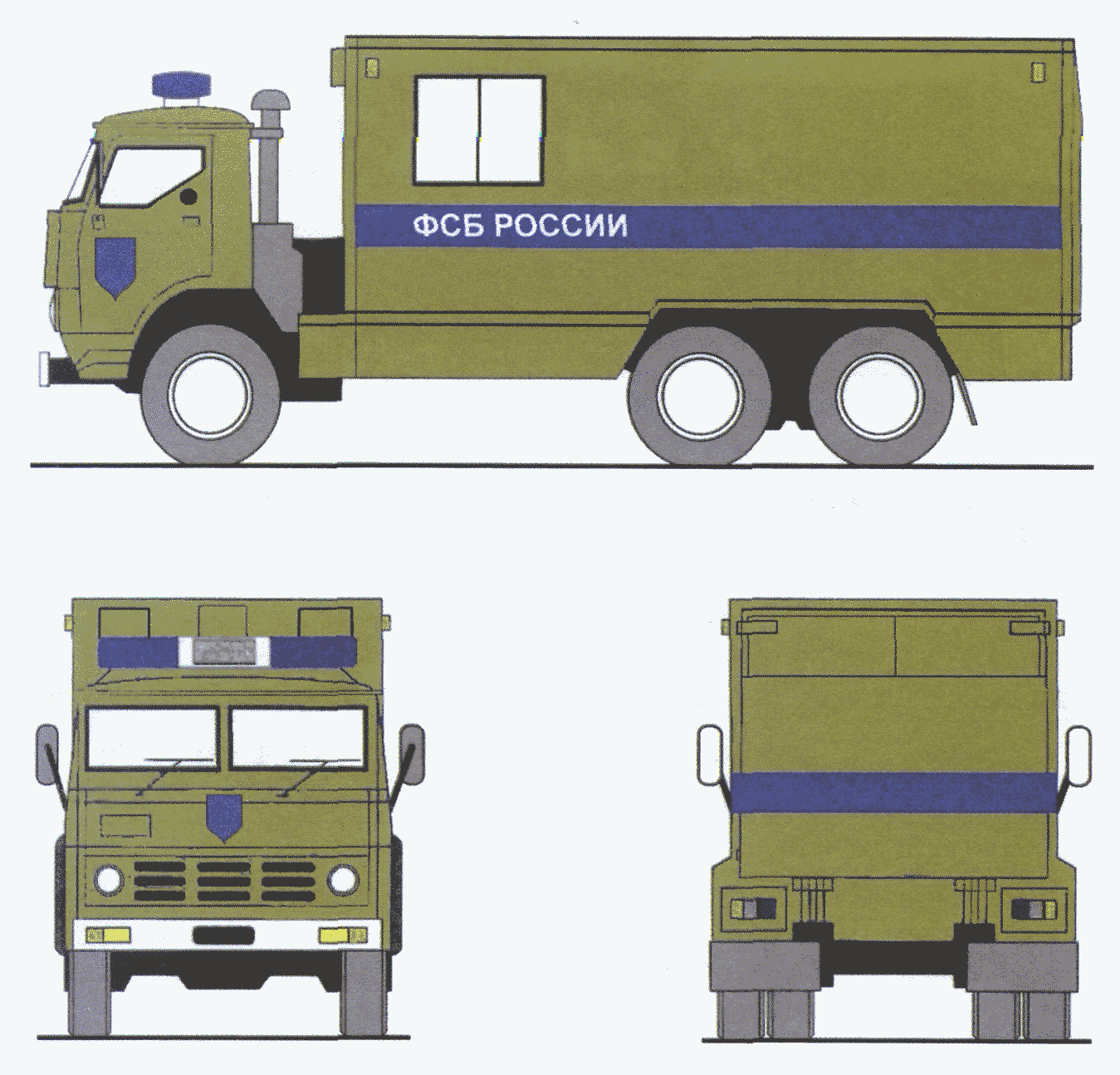

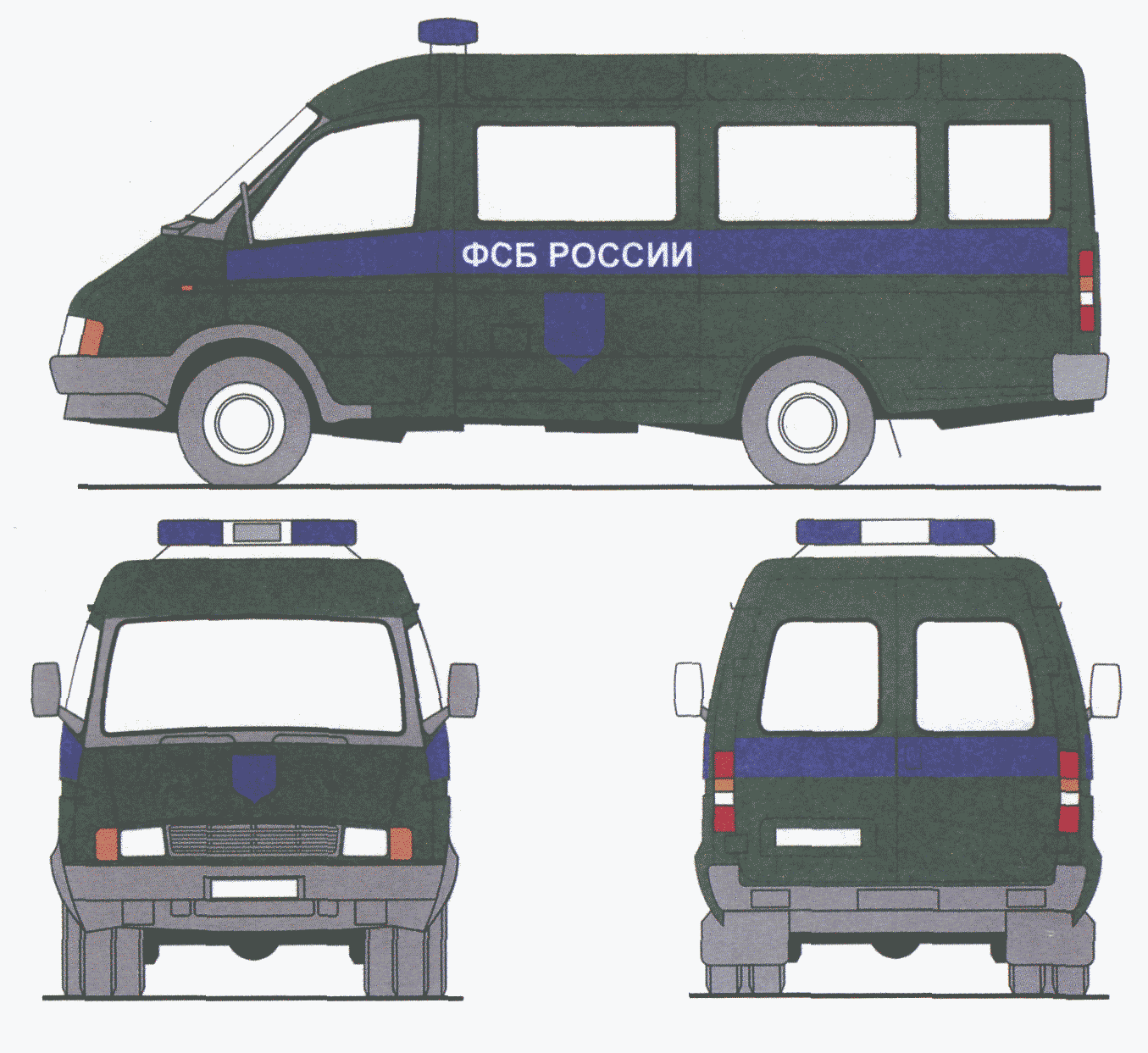

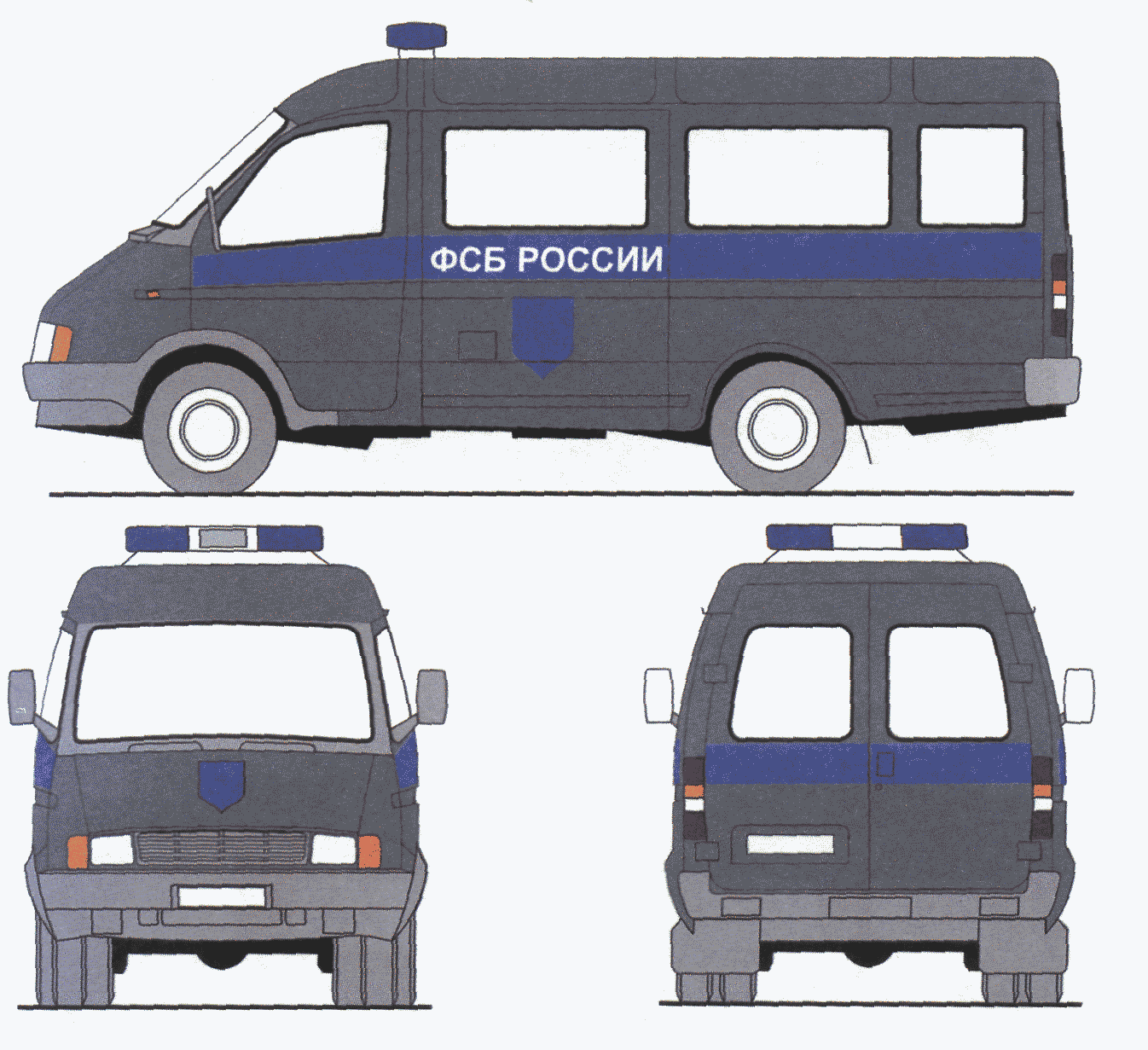

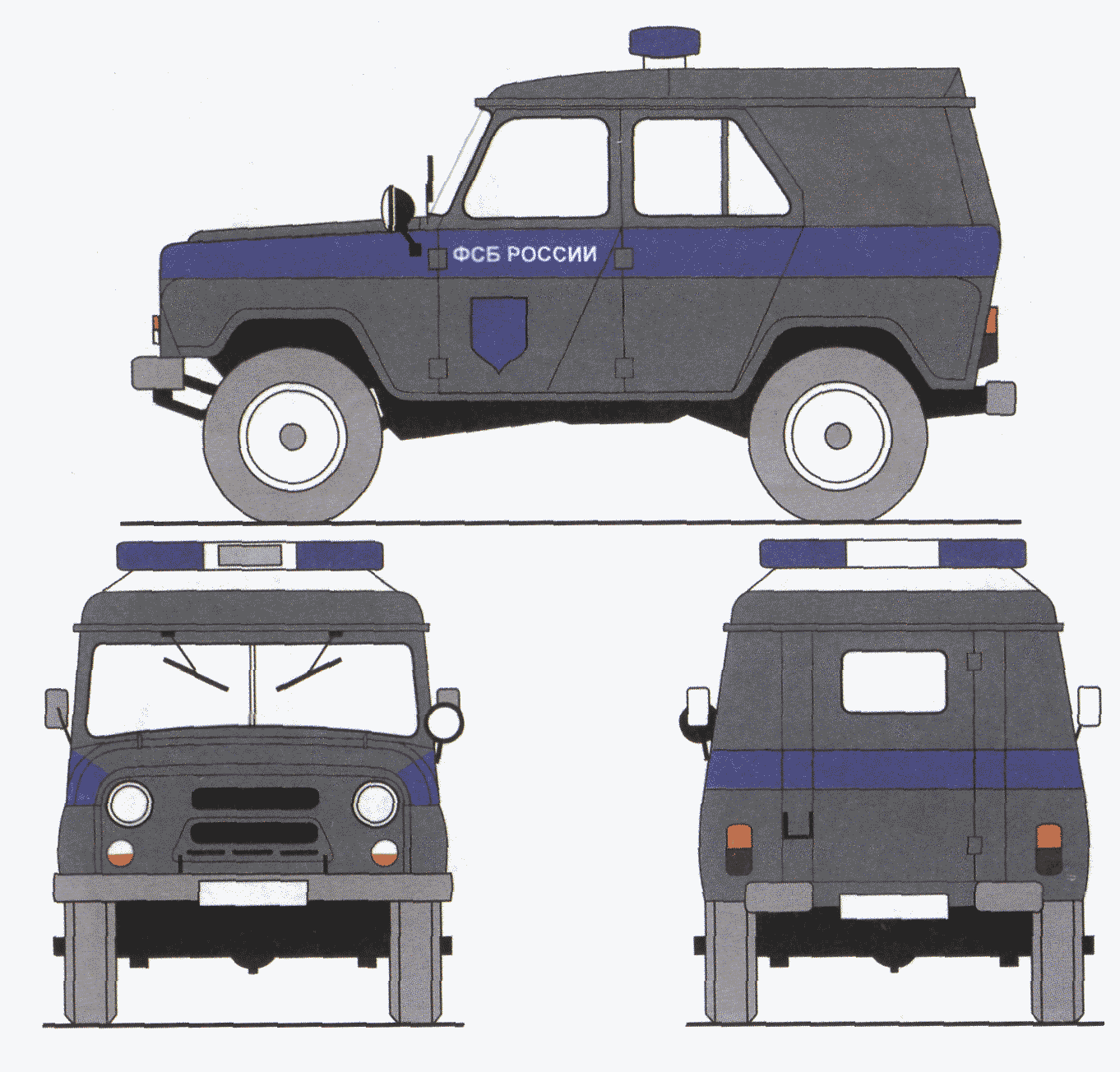

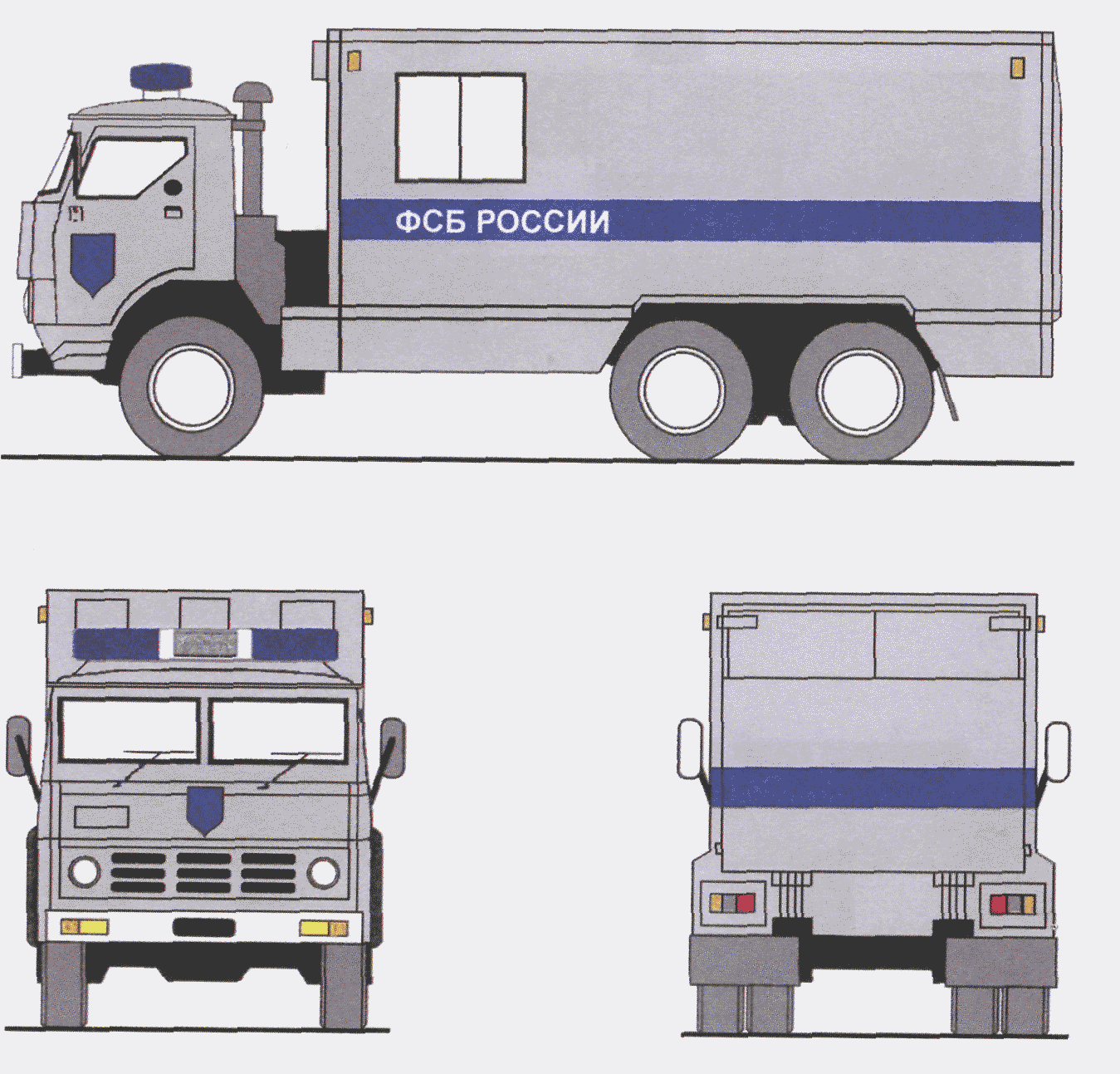

б) разминирование	«ФСБ РОССИИ», Геральдический знак — эмблема органов федеральной службы безопасности <8>	60

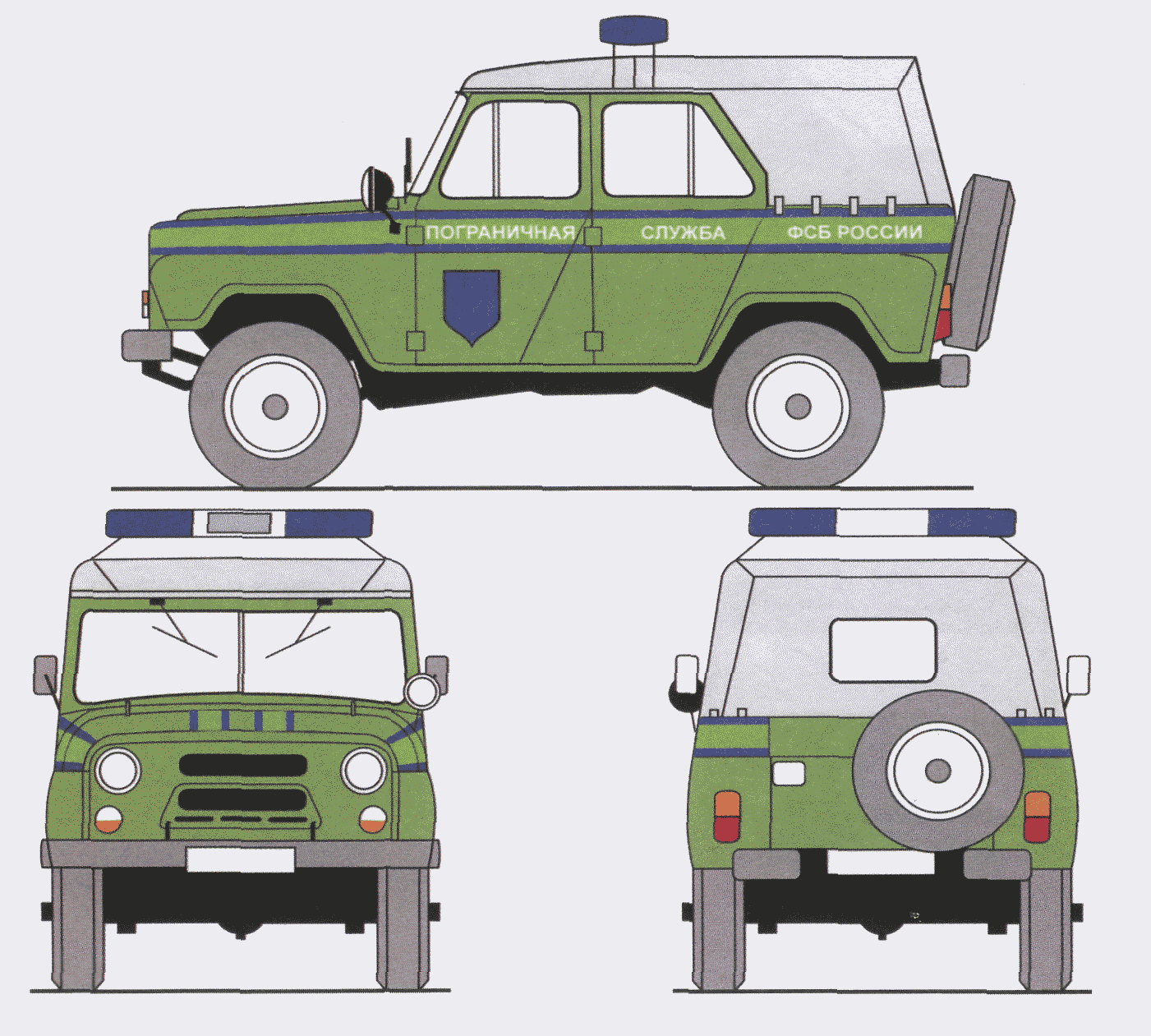

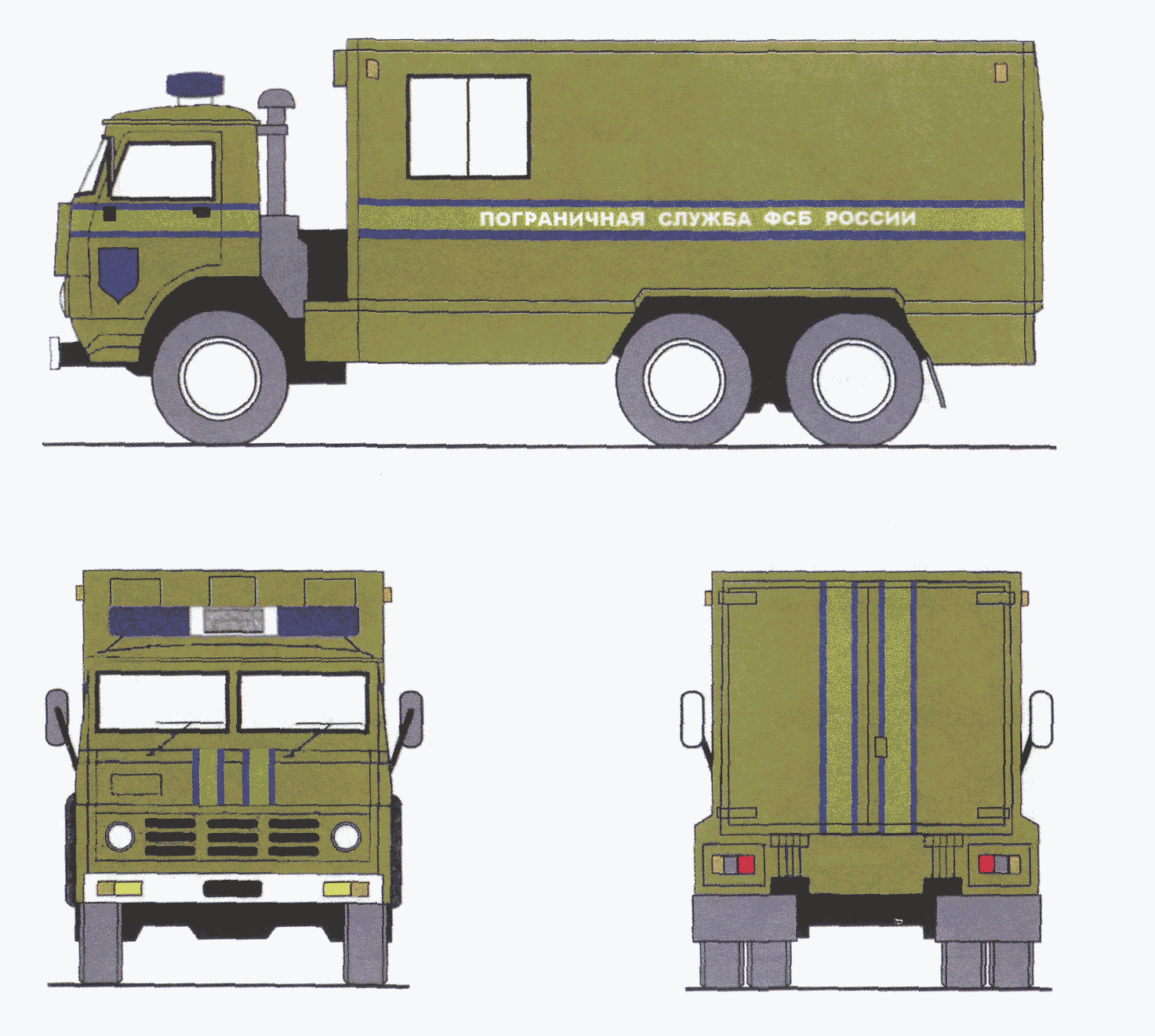

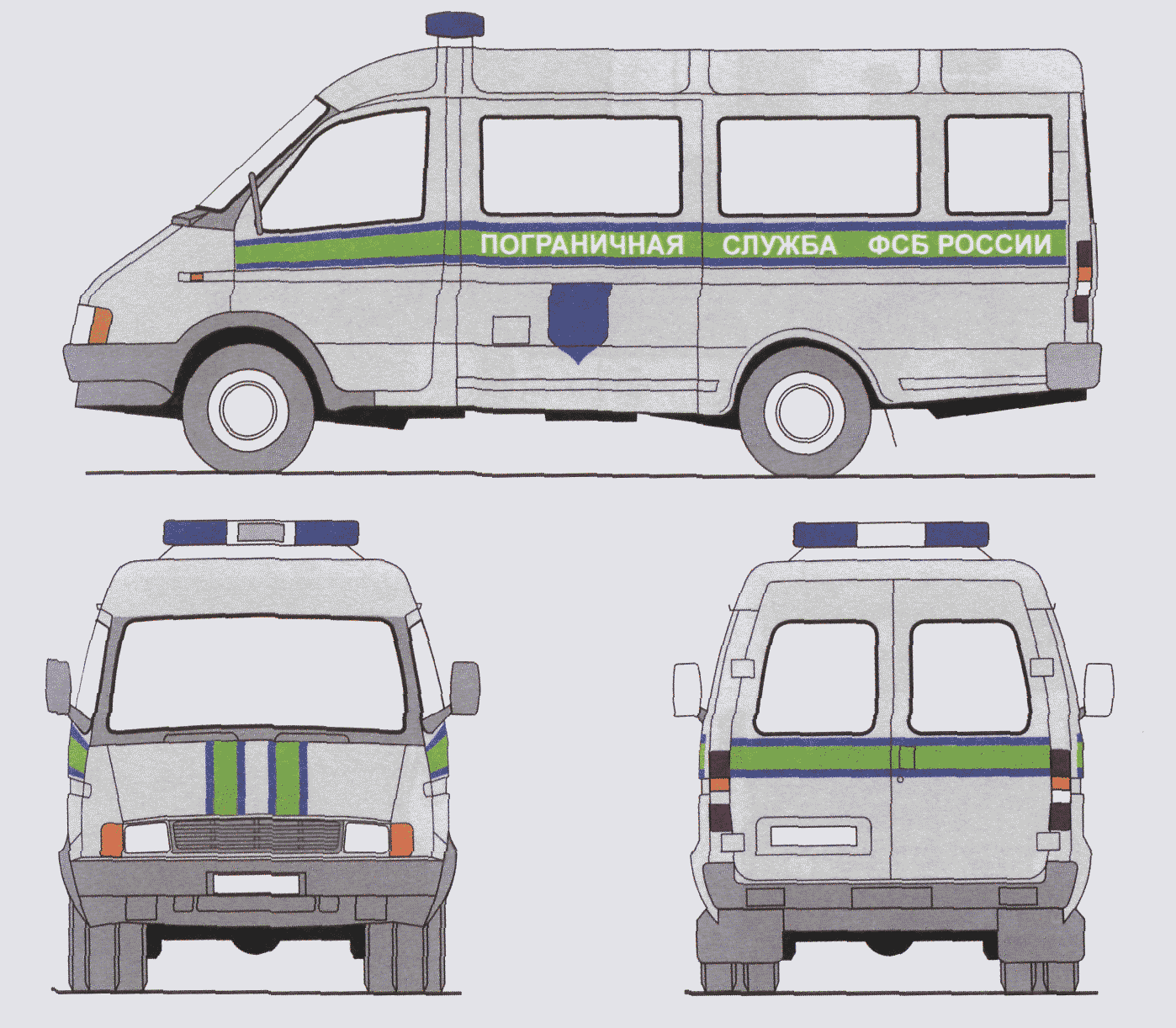

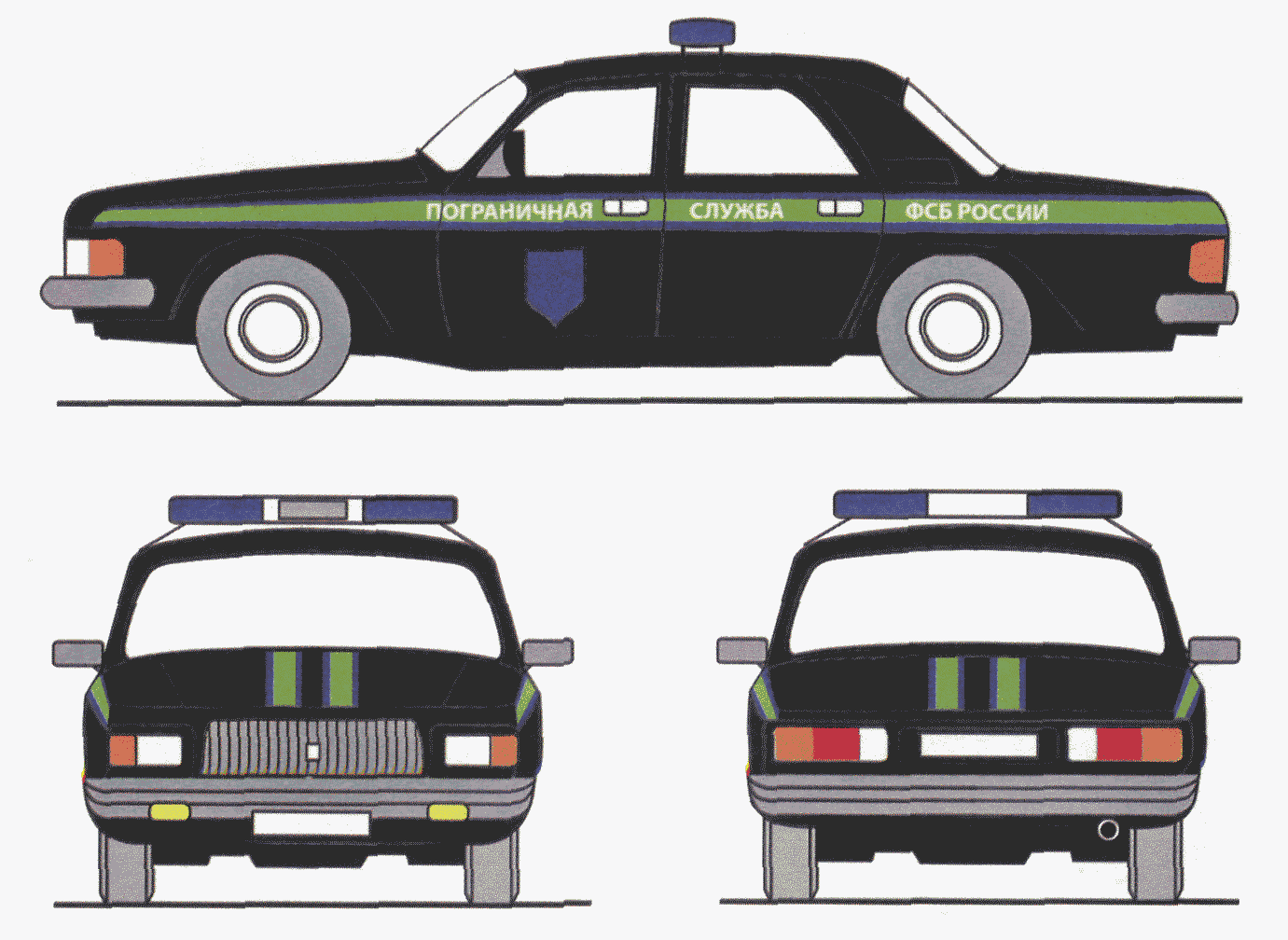

в) пресечение нарушений режима	«ПОГРАНИЧНАЯ СЛУЖБА ФСБ РОССИИ» <9>,	60
Государственной границы Российской	Геральдический знак — эмблема органов федеральной
Федерации	службы безопасности <8>
(позиция введена Изменением № 2, утв. Приказом
Ростехрегулирования от 06.04.2009 № 123-ст)
<1> Номенклатура дополнительных информационных надписей и опознавательных знаков определяется органами здравоохранения; эмблему «Красный Крест» по ГОСТ 19715 наносят на боковых поверхностях автомобилей в качестве опознавательного знака, а также на крышу симметрично продольной оси транспортного средства в местах, обеспечивающих ее видимость сверху. Яркость эмблемы на крыше автомобиля должна быть не менее яркости декоративных полос, а ее размеры — вписываться в квадрат со стороной не менее
400 мм.
<2> На автомобилях и автобусах пожарной охраны размер, место положения и начертание эмблемы МЧС России определяются
МЧС России.
<3> На боковые поверхности автомобилей и автобусов допускается также наносить дополнительные надписи (например

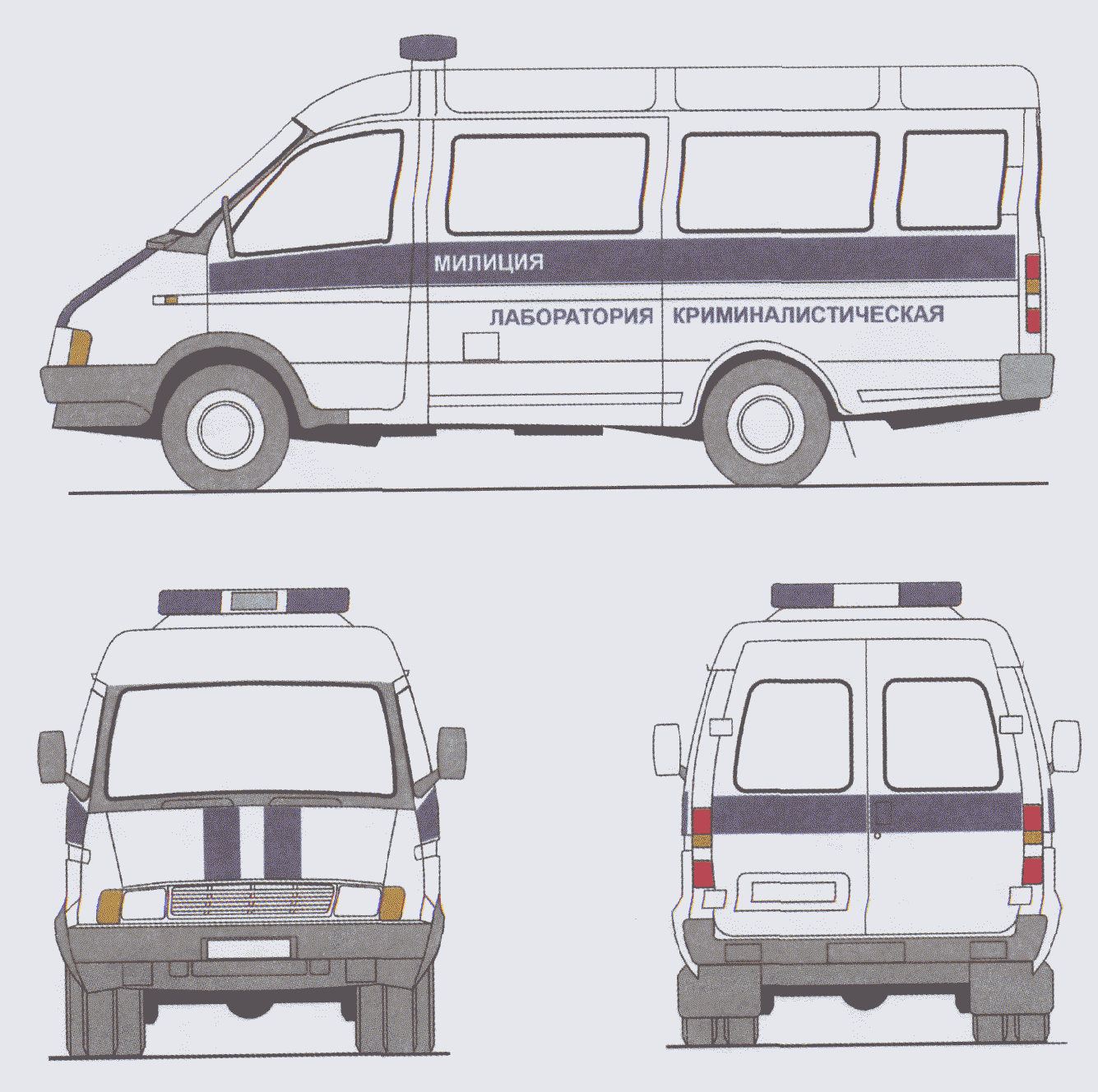

«ДЕЖУРНАЯ ЧАСТЬ», «ЛАБОРАТОРИЯ КРИМИНАЛИСТИЧЕСКАЯ», «ЛАБОРАТОРИЯ»
ДОРОЖНАЯ», наименование города), дополнительные знаки, изображение гербов республик в составе Российской Федерации, края, области, автономного образования, городов Москвы и
Санкт-Петербурга или геральдического знака (эмблемы)
Министерства внутренних дел Российской Федерации. Размеры гербов или геральдического знака не нормируют.
<4> Надпись «ВОЕННАЯ АВТОИНСПЕКЦИЯ» наносят на боковые двери легковых и грузопассажирских автомобилей, маломестных автобусов, а также задние части грузопассажирских автомобилей, маломестных автобусов; надпись «ВАИ» — на капоте и крышке багажника легковых автомобилей, ветровом щитке обтекателя и задние части бокового прицепа к мотоциклам, а также на капоте полноприводных легковых и грузопассажирских автомобилей, маломестных автобусов и боковые двери кабины грузовых автомобилей. Номенклатуру дополнительных информационных надписей, их размеры (за исключением высоты букв) и способы их размещения на транспортном средстве определяет
Министерство обороны Российской Федерации. <5> Геральдический знак — эмблему Вооруженных Сил Российской
Федерации наносят на боковые поверхности транспортных средств в качестве опознавательного знака государственной принадлежности.
Размеры и место положения геральдического знака определяет
Министерство обороны Российской Федерации. <6> Номенклатуру информационных надписей, их размеры (за исключением высоты букв) и размещение на транспортном средстве утверждает руководитель МЧС России. Эмблему МЧС России наносят на боковые поверхности автомобилей в качестве опознавательных знаков. Эмблему также наносят на крышу симметрично продольной оси транспортного средства в местах, обеспечивающих ее видимость сверху. Яркость эмблемы на крыше автомобиля должна быть не менее яркости декоративных полос, а ее размеры — вписываться в квадрат со стороной не менее 400 мм.
<7> Номенклатуру дополнительных информационных надписей и опознавательных знаков, их размеры (за исключением высоты букв) и размещение на транспортном средстве устанавливает Федеральная служба безопасности Российской Федерации.
(сноска введена Изменением № 2, утв. Приказом
Ростехрегулирования от 06.04.2009 № 123-ст) <8> Геральдический знак — эмблему органов федеральной службы безопасности наносят на транспортные средства в качестве опознавательного знака, его размеры и правила размещения определяет Федеральная служба безопасности Российской Федерации.
(сноска введена Изменением № 2, утв. Приказом
Ростехрегулирования от 06.04.2009 № 123-ст) <9> На грузовые автомобили информационные надписи могут не наноситься.
(сноска введена Изменением № 2, утв. Приказом
Ростехрегулирования от 06.04.2009 № 123-ст)

4.3.5. Информационные надписи должны быть на русском языке, и могут быть дублированы на государственном языке республики в составе Российской Федерации.

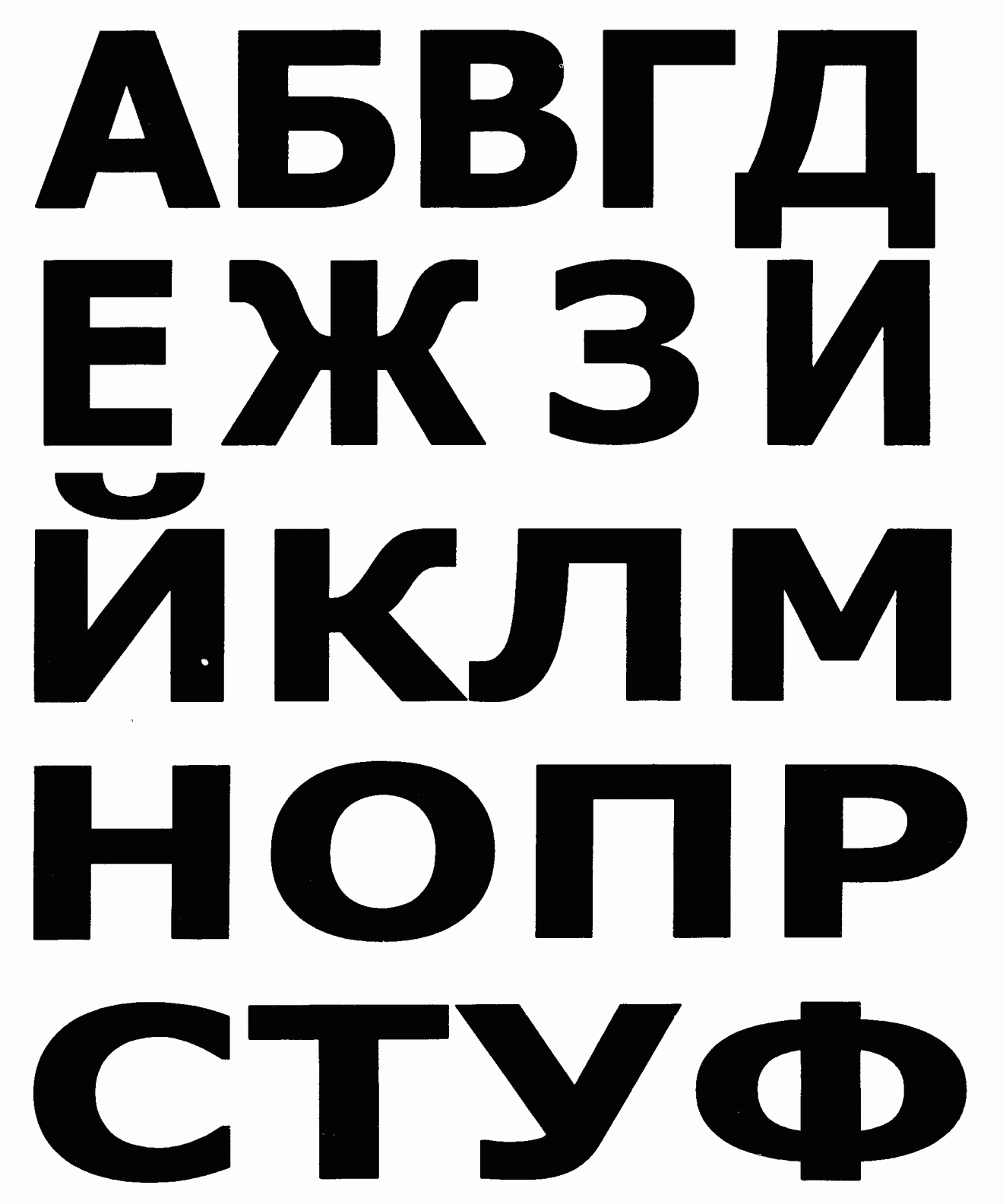

4.3.6. Написание букв на русском языке и цифр — в соответствии с Приложением Б (кроме надписей «ДПС», «ВАИ»), а на других языках — согласно ГОСТ 52290.

(в ред. Изменения № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

При нанесении надписей «ДПС», «ВАИ» ширина штриха букв и цифр должна быть в полтора раза увеличена по сравнению с приведенными в Приложении Б при одновременном сохранении пропорций их ширины и высоты.

(в ред. Изменения № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

5. Требования к покрытиям

5.1 Эмали

5.1.1. Транспортные средства оперативных служб, кроме автобусов и грузовых автомобилей, должны окрашиваться в основной цвет автомобильными синтетическими эмалями высокотемпературной сушки (от 120 °С до 145 °С). При ремонте они могут окрашиваться синтетическими эмалями пониженной температурной (от 60 °С до 80 °С) и воздушной (20 °С) сушки.

Автобусы и грузовые автомобили могут окрашиваться эмалями пониженной и воздушной сушки.

5.1.2. Не допускается получение требуемых цветов путем смешения эмалей разных марок.

5.2 Лакокрасочные покрытия

5.2.1. Лакокрасочные покрытия наружных поверхностей транспортных средств по внешнему виду должны быть не ниже класса II по ГОСТ 9.032.

5.2.3. Технические требования к окрашиваемым поверхностям, маркам лакокрасочных и пленочных материалов, а также способы их нанесения (окрашивание, клейка, аппликация, декалькомания, шелкография и т.д.) должны быть указаны в «Картах цветографического решения», включаемых в состав нормативной документации на транспортные средства оперативных служб.

5.3 Самоклеящиеся пленки

5.3.1 Стойкость к воздействию внешних факторов самоклеящихся пленок должна соответствовать требованиям, изложенным в ГОСТ Р 41.104 (Приложение 8).

Примечание. Для пленок без световозвращающего эффекта требования раздела 1, пункт 1.4, и раздела 6 указанного приложения не применяются.

5.3.2 Стойкость самоклеящихся пленок к отслаиванию должна соответствовать [2].

5.3.3 Оценка стойкости самоклеящихся пленок к механической мойке и ударным нагрузкам приведена в Приложении Г.

5.3.4 Для пленок со световозвращающим эффектом при освещении лампой МКО А и проведении измерений в соответствии с рекомендацией, изложенной в [4], значения коэффициента световозвращения R' на новых световозвращающих поверхностях должны соответствовать указанным в таблице 3.

Примечание. Соответствие требованиям по стойкости самоклеящихся пленок по 5.3.1 и их световозвращению по 5.3.4 подтверждается изготовителем (поставщиком) пленок.

Таблица 3

Минимальные значения коэффициента световозвращения R'

Угол наблюдения	Угол падения	Минимальные значения R' для пленок цвета
альфа	бета 2	синий	белый	красный	оранжевый	зеленый
0,20°	5°	32	400	72	160	72
	30°	15	190	34	76	34
	45°	8	100	18	40	18
0,33°	5°	14	170	30	68	30
	30°	6	80	14	32	14
	45°	3	40	7	16	7
0,50°	5°	11	140	25	56	25
	30°	6	75	14	30	14
	45°	4	50	9	20	9
1,00°	5°	1,4	18	3	7	3
	30°	-	8	1,4	3	1,4
	45°	-	4	-	1,5	-

(в ред. Изменения № 2, утв. Приказом Ростехрегулирования от 06.04.2009 № 123-ст)

(п. 5.3 введен Изменением № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

6. Требования к специальным световым и звуковым сигналам

6.1 Оснащение сигналами

6.1.1. Транспортные средства оперативных служб оснащаются специальными световыми и звуковыми сигналами в порядке, определенном нормативными правовыми актами.

(в ред. Изменения № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

6.1.2. Устройства для подачи специальных световых и звуковых сигналов должны быть сертифицированы согласно правилам и процедурам, утвержденным Федеральным агентством по техническому регулированию и метрологии Российской Федерации.

(в ред. Изменения № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст)

6.1.3. Проблесковый маячок должен устанавливаться на крышу транспортного средства или над ней. При этом угол видимости специального светового сигнала в горизонтальной плоскости, проходящей через центр источника излучения света, должен быть равен 360°.

Проблесковые маячки в других местах транспортного средства устанавливать не допускается. Способы установки проблескового маячка должны обеспечивать надежность его крепления на всех режимах движения и торможения транспортного средства.

Примечания. 1. Допускается установка на одно транспортное средство более одного проблескового маячка.

2. Для транспортных средств на шасси грузовых автомобилей, а также транспортных средств Госавтоинспекции, органов федеральной службы безопасности и Военной автоинспекции, сопровождающих колонны транспортных средств, допускается уменьшение угла видимости проблескового маячка до 180°, при условии видимости его со стороны передней части транспортного средства.

(в ред. Изменения № 2, утв. Приказом Ростехрегулирования от 06.04.2009 № 123-ст)

3. На транспортные средства на шасси грузовых автомобилей допускается устанавливать дополнительные проблесковые маячки на крыше кузова или над ней.

(примечание 3 введено Изменением № 2, утв. Приказом Ростехрегулирования от 06.04.2009 № 123-ст)

6.1.4. Допускается применение проблесковых маячков, конструктивно объединенных в одном корпусе с излучателем звука специального звукового сигнала при условии обеспечения соответствия каждого устройства в отдельности требованиям настоящего стандарта. Такие объединенные устройства должны устанавливаться на крыше транспортного средства и приводиться в действие с помощью одного блока управления.

6.1.5. Допускается установка излучателей звука специальных звуковых сигналов в подкапотном пространстве передней части транспортного средства.

6.1.6. При установке блоков управления устройствами для подачи специальных световых и звуковых сигналов в салоне (кабине) транспортного средства должны выполняться требования по обеспечению внутренней пассивной безопасности.

6.2 Требования к световым сигналам

6.2.1. Проблесковые маячки транспортных средств оперативных служб всех видов должны быть синего цвета.

На транспортных средствах Госавтоинспекции, органов федеральной службы безопасности и Военной автоинспекции дополнительно с проблесковыми маячками синего цвета могут применяться маячки красного цвета.

(в ред. Изменения № 2, утв. Приказом Ростехрегулирования от 06.04.2009 № 123-ст)

6.2.2 Проблесковые маячки должны соответствовать:

ГОСТ Р 41.65 — по фотометрическим спецификациям;

6.3 Требования к звуковым сигналам

6.3.3 Уровень звукового давления сигнального устройства при подаче специального звукового сигнала не должен быть ниже:

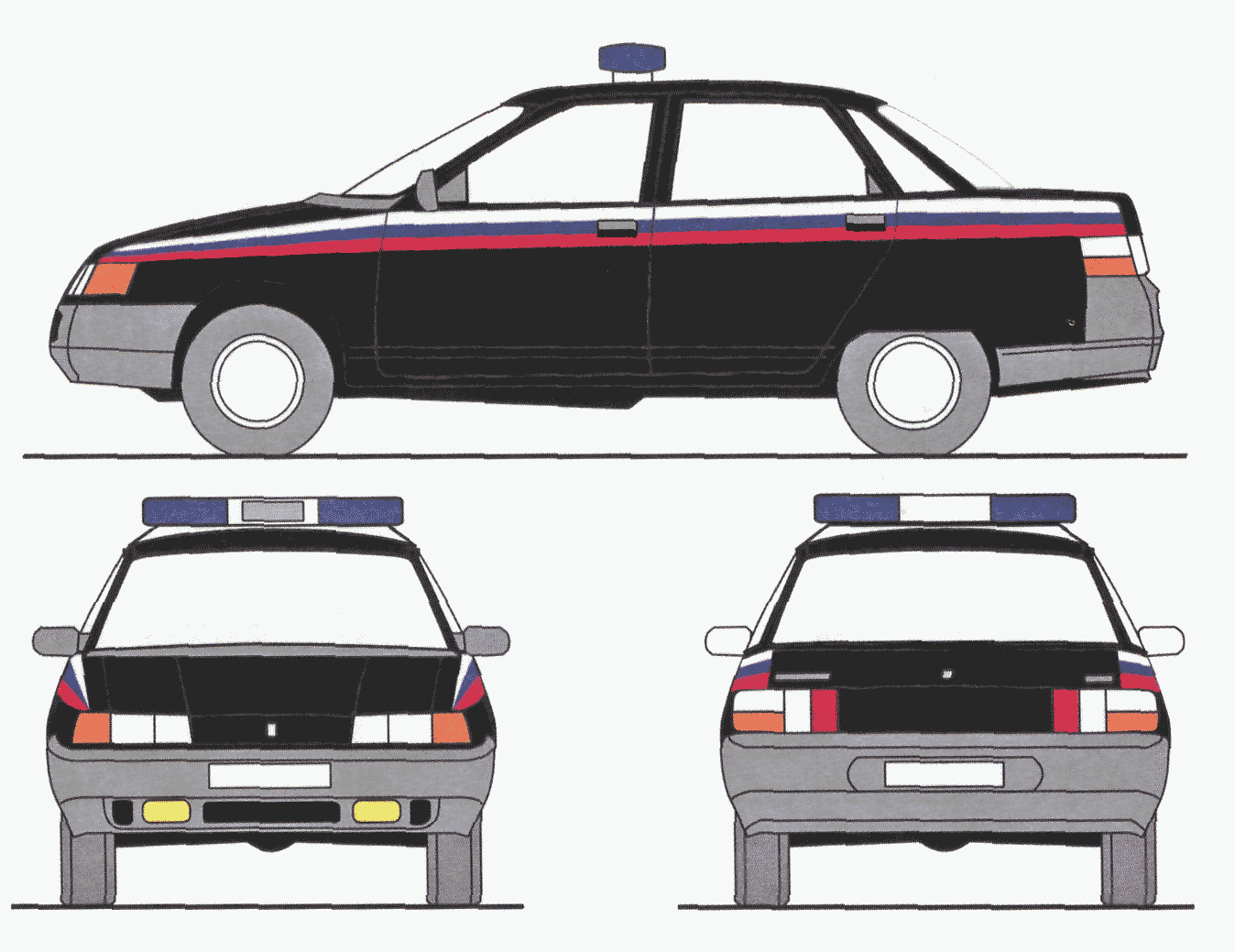

Рисунок А.22. Цветографические схемы автомобилей

(рисунок А.22 в ред. Изменения № 1, утв. Приказом

Рисунок А.23. — Исключен с 1 апреля 2009 года. - Изменение № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст.

Рисунок А.25. — Исключен с 1 апреля 2009 года. - Изменение № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст.

и гражданской обороны

Рисунки А.33 — А.51. — Исключены с 1 апреля 2009 года. - Изменение № 1, утв. Приказом Ростехрегулирования от 18.12.2008 № 535-ст.

Ростехрегулирования от 06.04.2009 № 123-ст)

(обязательное)

Рисунок Б.1, лист 2

(справочное)

Ростехрегулирования от 18.12.2008 № 535-ст)

Цвет покрытия	Координаты цветности угловых точек допустимых цветовых областей					Минимальный коэффициент яркости Y , % min	Номер по «Картотеке образцов цвета лакокрасочных материалов» [[3]](#p100412)
Белый	x у	0,319 0,333	0,330 0,343	0,335 0,343	0,323 0,334	35,0	803гл, 805гл, 858гл, 859гл
Желтый (в ред. 06.04.20	x y Измен 09 № 1	0,453 0,561 ения № 23-ст)	0,452 0,458 2, утв	0,445 0,348 . Приказ	0,368 0,384 ом Рост	32,0 ехрегулиро	206гл, 209гл, 210гл, 230гл, 231гл, 255гл, 285гл, 287гл вания от
Лимонный	x у	0,494 0,336	0,505 0,338	0,519 0,323	0,506 0,320	40,0	225гл, 239гл, 240гл, 264гл
Красный	x у	0,382 0,418	0,404 0,445	0,412 0,436	0,384 0,416	10,0	7гл, 9гл, 11гл, 37гл, 42гл, 43гл, 44гл
Синий	x у	0,224 0,251	0,228 0,258	0,256 0,266	0,237 0,244	7,0	436гл, 437гл, 451гл, 452гл, 474гл, 485гл, 486гл
Защитный	x у	0,343 0,359	0,352 0,374	0,352 0,371	0,347 0,362	8,0	715гл, 732гл, 733гл, 744гл
Зеленый (позиция Ростехре	x y в гулиро	0,070 0,860 ведена вания от	0,425 0,585 Измен 06.04.2	0,343 0,359 ением 009 № 123	0,010 0,540 № 2, -ст)	7,5 утв.	715гл, 732гл, 733гл, 744гл, 324гл, 325гл, 329гл, 385гл, 373гл, 388гл Приказом
Светлосерый (позиция Ростехре	x y в гулиро	0,311 0,372 ведена вания от	0,407 0,346 Измен 06.04.2	0,387 0,289 ением 009 № 123	0,274 0,311 № 2, -ст)	30,0 утв.	803гл, 805гл, 858гл, 859гл Приказом
Серый (позиция Ростехре	x y в гулиро	0,311 0,372 ведена вания от	0,407 0,346 Измен 06.04.2	0,387 0,289 ением 009 № 123	0,274 0,311 № 2, -ст)	35,0 утв.	803гл, 805гл, 858гл, 859гл Приказом
Черный (позиция Ростехре	x y в гулиро	0,070 0,860 ведена вания от	0,735 0,268 Измен 06.04.2	0,178 0,008 ением 009 № 123	0,009 0,655 № 2, -ст)	92,0 утв.	800гл, 805гл, 816гл, 837гл, 888гл, 861гл Приказом

Г.1. Стойкость к механической мойке

Г.1.1. Испытание проводят на закрепленном на транспортном средстве образце путем воздействия на него струей воды температурой (38 +/- 2) °С под давлением 0,75 МПа. Распылительная головка должна находиться не ближе 1,2 м и под углом не более 15° к поверхности образца.

Г.1.2. После проведения испытания на образце не должны появиться признаки расслаивания, растрескивания или отклеивания от поверхности.

Г.2. Стойкость к ударным нагрузкам

Г.2.1. Образец, наклеенный на алюминиевую пластину размерами 75 x 125 x 1,02 мм, подвергают ударной нагрузке путем сбрасывания на него ударника массой 0,91 кг и диаметром бойка 15,8 мм с высоты, достаточной для удара усилием 1,13 \text{Н } \cdot \text{м} .

Г.2.2. После проведения испытания на образце не должны появиться признаки расслаивания, растрескивания или отклеивания от поверхности.

[1] Retro reflection: Definition and Measurement Publication CIE

                    54.2-2001

2. ИСО 8510-1:1990 Клеи. Испытание на отслаивание образца из склеенных гибкого и жесткого материалов. Часть

1. Отслаивание под углом 90°.

3. ТУ 6-27-91-2002 «Картотека образцов цвета лакокрасочных материалов» ЗАО НПК «ЯРЛИ». Зарегистрированы как средство измерения «Набор мер цвета». Сертификат RU.E37.003.A № 168742119».

4. МКО № 54 (1982 г.) Публикация № 54 Международной комиссии по освещению (МКО) «CIE 54 Retroreflection Definition and Measurement».

------------------------------------------------------------------
