Изменение № 1 ГОСТ 19330-2013 «Стойки для опор контактной сети железных дорог. Технические условия»
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 30.10.2018 № 113-П)
Примечание
Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 8, 2019; поправки, опубликованной в «ИУС», № 5, 2025. Документ введен в действие на территории Российской Федерации с 1 января 2019 года (Приказ Росстандарта от 16.11.2018 № 1024-ст).
Принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 30 октября 2018 года № 113-П
ИЗМЕНЕНИЕ № 1 ГОСТ 19330-2013 «СТОЙКИ ДЛЯ ОПОР КОНТАКТНОЙ СЕТИ ЖЕЛЕЗНЫХ ДОРОГ. ТЕХНИЧЕСКИЕ УСЛОВИЯ»
Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 113-П от 30.10.2018)
Зарегистрировано Бюро по стандартам МГС № 14370
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, BY, KZ, KG, RU, UZ [коды альфа-2 по МК (ИСО 3166) 004]
Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>
<*> Дата введения в действие на территории Российской Федерации — 2019-01-01.
Раздел 2. Ссылки на ГОСТ 5781-82 и ГОСТ 17625-83 исключить;
заменить ссылки: «ГОСТ 9.307-89 на ГОСТ 9.307-89 (ИСО 1461-89);»
ГОСТ 859-2001 на ГОСТ 859-2014;
ГОСТ 10180-90 на ГОСТ 10180-2012;
ГОСТ 17624-87 на ГОСТ 17624-2012;
ГОСТ 22266-94 на ГОСТ 22266-2013;
ГОСТ 22690-88 на ГОСТ 22690-2015;
ГОСТ 23009-78 на ГОСТ 23009-2016;
ГОСТ 23118-99 на ГОСТ 23118-2012;
ГОСТ 23279-85 на ГОСТ 23279-2012;
ГОСТ 24211-2003 на ГОСТ 24211-2008;
ГОСТ 26047-83 на ГОСТ 26047-2016;
ГОСТ 26134-84 на ГОСТ 26134-2016;
ГОСТ 26633-91 на ГОСТ 26633-2015;
ГОСТ 27772-88 на ГОСТ 27772-2015;
ГОСТ 31108-2003 на ГОСТ 31108-2016«;»
«ГОСТ 10060.0-95 Бетоны. Методы определения морозостойкости. Общие требования»
ГОСТ 10060.1-95 Бетоны. Базовый метод определения морозостойкости
ГОСТ 10060.2-95 Бетоны. Ускоренные методы определения морозостойкости при многократном замораживании и оттаивании
ГОСТ 10060.3-95 Бетоны. Дилатометрический метод ускоренного определения морозостойкости» на «ГОСТ 10060-2012 Бетоны. Методы определения морозостойкости»;
«ГОСТ 10922-90 Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия» на «ГОСТ 10922-2012 Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций. Общие технические условия <1>»;
дополнить сноской <1>:
«--------------------------------»
<1> На территории Российской Федерации действует ГОСТ Р 57997-2017 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия»;
«ГОСТ 13015-2003 Изделия железобетонные и бетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения» на «ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения»;
«ГОСТ 18105-86 Бетоны. Правила контроля прочности <1>» на «ГОСТ 18105-2010 Бетоны. Правила контроля и оценки прочности»;
сноску <1> к ГОСТ 18105-86 исключить;
«ГОСТ 19281-89 (ИСО 4950-2-81, ИСО 4950-3-81, ИСО 4951-79, ИСО 4995-78, ИСО 4996-78, ИСО 5952-83) Прокат из стали повышенной прочности. Общие технические условия» на «ГОСТ 19281-2014 Прокат повышенной прочности. Общие технические условия»;
«ГОСТ 23732-79 Вода для бетонов и растворов. Технические условия» на «ГОСТ 23732-2011 Вода для бетонов и строительных растворов. Технические условия»;
дополнить ссылками:
«ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия»
ГОСТ 3242-79 Соединения сварные. Методы контроля качества
ГОСТ 7512-82 Контроль неразрушающий. Соединения сварные. Радиографический метод
ГОСТ 31938-2012 Арматура композитная полимерная для армирования бетонных конструкций. Общие технические условия
ГОСТ 34028-2016 Прокат арматурный для железобетонных конструкций. Технические условия».
Пункты 3.14, 3.15 изложить в новой редакции:
| нормируемая прочность бетона: Прочность бетона в проектном возрасте или ее доля в промежуточном возрасте, установленная в нормативном или техническом документе, по которому изготавливают БСГ или конструкцию. [ГОСТ 18105-2010, статья 3.1.1] |
|---|
| фактическая прочность бетона: Среднее значение прочности бетона в партиях БСГ или конструкций, рассчитанное по результатам ее определения в контролируемой партии. [ГОСТ 18105-2010, статья 3.1.4] |
|---|
Раздел 4 после сокращения УКП дополнить следующими сокращениями:
«Mн — нормативный изгибающий момент;»
СКА — стойка с композитной арматурой со сбегом 1,5% с анкерным креплением к фундаментам с помощью анкерных болтов;
СКТА — стойка с композитной арматурой со сбегом 1,0% с анкерным креплением к фундаментам с помощью анкерных болтов».
Пункты 5.1.1, 5.1.2. Первый абзац после слова «железобетонные» дополнить словами: «, бетонные с композитной арматурой».
Пункт 5.1.1 дополнить абзацем:
«Стойки бетонные с композитной арматурой выполняют с анкерным креплением к фундаментам с помощью анкерных болтов и подразделяют на типы по исполнению:»
-
стойка со стержневой напрягаемой арматурой со сбегом 1,5%, СКА;
-
стойка со стержневой напрягаемой арматурой со сбегом 1,0%, СКТА».
Пункт 5.1.3 изложить в новой редакции:
«5.1.3 Основные параметры и размеры изолирующих изделий и стоек для опор контактной сети указаны в приложении А».
Пункты 5.1.4 (2 раза), 5.3.1, 5.3.5, 5.3.6, 5.3.11, 5.3.13, 5.3.14, 5.4.1, 5.4.11, 5.4.16, 5.4.22, 5.6.2 и подпункты 5.2.1.11, 5.2.1.12, 5.2.1.18, 5.2.1.27, 5.2.1.36, 5.2.2.7 после слова «железобетонных» дополнить словами: «и бетонных с композитной арматурой».
Пункты 5.2.1 и 5.2.2. Название группы требований «Стойки железобетонные» дополнить словами: «и бетонные с композитной арматурой».
Подпункты 5.2.1.1, 5.2.1.2, 5.2.1.4, 5.2.2.1, 5.2.3.2, 5.2.4.4 и пункты 5.4.20, 5.5.1 после слова «железобетонные» дополнить словами: «и бетонные с композитной арматурой».
Подпункт 5.2.1.6 дополнить абзацем:
«Требования к точности сборки арматурных каркасов для бетонных стоек с композитной арматурой аналогичны предъявляемым к каркасам железобетонных стоек».
Сноска <1> к подпункту 5.2.1.8. Заменить ссылку: «СП 52-102-2004 „Предварительно напряженные железобетонные конструкции“ на »СП 63.13330.2012 «СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения».
Подпункт 5.2.1.14. Заменить слова: «Изолирующие изделия должны» на «Материал изолирующих изделий должен».
Подпункт 5.2.1.19 дополнить абзацем:
«В бетонных стойках с композитной арматурой устанавливать провод диагностики и проводить измерения электрического сопротивления не требуется».
Подпункт 5.2.1.27. Наименование таблицы 1 дополнить словами: «и бетонных с композитной арматурой».
Подпункт 5.2.1.30. Заменить значение: 3 мм на 1 мм; дополнить абзацем: «Допускается применение защитных составов проникающего действия».
Подпункт 5.2.1.31 после слов «стоек железобетонных 2-го типа по исполнению» дополнить словами: «и стоек бетонных с композитной арматурой».
Подпункт 5.2.1.42. Таблица 2. Для показателя «Прямолинейность стойки по всей длине» значение предельного отклонения изложить в новой редакции:
таблицу 2 дополнить сноской:
Подпункт 5.2.1.49 изложить в новой редакции:
«5.2.1.49 Требования к отверстиям под болтовые и закладные изделия приведены в 5.2.1.29».
Сноску <1> к подпункту 5.2.1.50 изложить в новой редакции:
«--------------------------------»
<1> На территории Российской Федерации действует свод правил СП 28.13330.2017 «СНиП 2.03.11-85 Защита строительных конструкций от коррозии».
Пункт 5.2.1 дополнить подпунктами — 5.2.1.52 — 5.2.1.54:
«5.2.1.52 Допускается производить защиту металлического башмака стойки с помощью лакокрасочных материалов в соответствии с действующей нормативной документацией <1>.»
5.2.1.53 Предельное отклонение фактической массы стоек железобетонных и бетонных с композитной арматурой от номинальной не должно превышать 10%, металлических стоек — 4%.
5.2.1.54 Требования надежности
Рекомендуемый срок службы железобетонных и металлических стоек должен составлять 70 лет, бетонных стоек с композитной арматурой — 85 лет.
Критериями отказа стоек железобетонных и бетонных с композитной арматурой являются: образование поперечных трещин с шириной раскрытия более 0,1 мм и снижение фактической прочности бетона, соответствующей классам бетона, установленным в таблице А.1, более чем на 25%.
Критериями отказа стоек металлических являются: прогиб, превышающий допускаемое значение и снижение несущей способности более чем на 20%».
Подпункт 5.2.2.1. Примечание после слова «железобетонных» дополнить словами: «и бетонных с композитной арматурой»;
четвертый абзац. Заменить обозначение: «F150» на «F1200», «F200» на «F1400»;
перечисление б). Исключить слова: «от минус 40 °C»;
последний абзац дополнить словами: «в соответствии с национальным стандартом, действующим на территории государства, принявшего стандарт <1> — для бетона класса B30 и W12 — для бетона класса B40».
Подпункт 5.2.2.4 изложить в новой редакции:
«5.2.2.4 При армировании стоек железобетонных следует применять в качестве:»
а) продольной напрягаемой арматуры:
-
проволоку класса прочности 1400 периодического профиля первой группы точности по ГОСТ 7348;
-
сталь арматурную класса А600 в соответствии с действующей нормативной документацией <2>;
-
сталь арматурную класса А800 в соответствии с действующей нормативной документацией <2>;
-
сталь арматурную класса А500С в соответствии с действующей нормативной документацией <2>;
б) продольной ненапрягаемой арматуры сталь арматурную класса А400 в соответствии с действующей нормативной документацией <2>;
в) поперечной ненапрягаемой арматуры:
-
проволоку периодического профиля класса Вр-1 по ГОСТ 6727;
-
сталь арматурную класса А240 в соответствии с действующей нормативной документацией <2>;
-
сталь арматурную класса А400 в соответствии с действующей нормативной документацией <2>;
г) дополнительной арматуры (провод диагностики и репер) — сталь арматурную класса А240 в соответствии с действующей нормативной документацией <2>.
При армировании стоек бетонных в качестве продольной напрягаемой арматуры следует применять арматуру композитную полимерную в соответствии с действующей нормативной документацией <3>, поперечную ненапрягаемую арматуру следует применять как в железобетонных стойках.
Примечание 1 — Допускается по согласованию с заказчиком применение арматурной стали других классов с характеристиками не ниже, чем у вышеуказанных классов арматуры.
Примечание 2 — При использовании стержневой и проволочной арматуры, произведенной по европейским стандартам, отношение временного сопротивления к пределу текучести должно составлять для арматуры:
- холоднотянутой — не менее 1,05; минимально допустимая деформация при максимальном напряжении — не менее 2,5%;
- термомеханически упрочненной — не менее 1,08; минимально допустимая деформация при максимальном напряжении — не менее 5,0%;
- горячекатаной — от 1,15 до 1,35; минимально допустимая деформация при максимальном напряжении — не менее 7,5%».
Дополнить сносками <1> — <3> к подпунктам 5.2.2.1 и 5.2.2.4:
«--------------------------------»
<1> На территории Российской Федерации действует ГОСТ 26633-2015 «Бетоны тяжелые и мелкозернистые. Технические условия».
<2> На территории Российской Федерации действует ГОСТ 34028-2016 «Прокат арматурный для железобетонных конструкций. Технические условия».
<3> На территории Российской Федерации действует ГОСТ 31938-2012 «Арматура композитная полимерная для армирования бетонных конструкций. Общие технические условия».
Подпункт 5.2.2.6. Заменить сноску <1> на <4>;
сноску <1> изложить в новой редакции:
«<4> На территории Российской Федерации действует СП 28.13330.2017 „СНиП 2.03.11-85 Защита строительных конструкций от коррозии“.»
Подпункт 5.2.2.9. Заменить слова:
«по ГОСТ 27772 марки Ст3пс5» на «по ГОСТ 27772, марки Ст3пс5»;
«по ГОСТ 27772 марки 09Г2С» на «по ГОСТ 27772, марки 09Г2С по».
Подпункт 5.2.3.1. Первый абзац после слова «железобетонные» дополнить словами: «, бетонные с композитной арматурой»;
исключить слова: «железобетонных и металлических»;
дополнить абзацем:
«Стойки железобетонные и бетонные с композитной арматурой следует поставлять в комплекте со съемными изолирующими втулками».
Подпункты 5.2.4.1, 5.2.4.3 (перечисление а)) после слова «железобетонных» дополнить словами: «, бетонных с композитной арматурой».
Подраздел 5.3. Название группы требований дополнить словами: «и бетонные с композитной арматурой».
Пункт 5.3.2 изложить в новой редакции:
«5.3.2 Стойки железобетонные и бетонные с композитной арматурой подвергают приемо-сдаточным, периодическим и типовым испытаниям в объеме, указанном в таблице 3.»
Для проверки прочности, жесткости и трещиностойкости при периодических и типовых испытаниях стойки железобетонные и бетонные с композитной арматурой должны пройти приемо-сдаточные испытания без защитного покрытия и упаковки.
Объем испытаний стоек железобетонных и бетонных с композитной арматурой
Пункт 5.3.6. Заменить слово: «месяц» на «шесть месяцев».
Пункт 5.3.8. Первый абзац после слова «железобетонные» дополнить словами: «и две стойки бетонные с композитной арматурой,»; второй абзац после слова «железобетонную» дополнить словами: «и одну стойку бетонную с композитной арматурой».
Пункт 5.3.9 изложить в новой редакции:
«5.3.9 Стойки железобетонные следует считать выдержавшими испытания, если результаты удовлетворяют следующим требованиям:»
- прогиб стойки на УКП при контрольной нагрузке по проверке жесткости (1,0·Mн) не превысил допускаемое значение (см. 5.2.1.26);
- трещины при контрольной нагрузке по проверке трещиностойкости (1,0·Mн) отсутствуют;
- разрушение стойки произошло не ранее, чем при контрольной нагрузке по проверке прочности (1,6·Mн).
Стойки бетонные с композитной арматурой следует считать выдержавшими испытания, если результаты удовлетворяют следующим требованиям:
- прогиб стойки на УКП при контрольной нагрузке по проверке жесткости (1,0·Mн) не превысил допускаемое значение (см. 5.2.1.26);
- трещины при контрольной нагрузке по проверке трещиностойкости (1,3·Mн) отсутствуют;
- разрушение стойки произошло не ранее, чем при контрольной нагрузке по проверке прочности (2,0·Mн)».
Пункт 5.3.18 изложить в новой редакции:
«5.3.18 Стойки металлические подвергают приемо-сдаточным, периодическим и типовым испытаниям в объеме, указанном в таблице 5.»
Для проверки прочности и жесткости при периодических и типовых испытаниях стойки металлические должны пройти приемо-сдаточные испытания без защитного покрытия и упаковки.
Объем испытаний стоек металлических
Пункт 5.3.23 изложить в новой редакции:
«5.3.23 Стойки металлические следует считать выдержавшими периодические испытания, если результаты удовлетворяют следующим требованиям:»
- прогиб стойки на УКП при контрольной нагрузке по проверке жесткости «поперек пути» (1,0·Mн) не превысил допускаемое значение (см. 5.2.1.26);
- разрушение стойки произошло не ранее, чем при контрольной нагрузке по проверке прочности «поперек пути» (1,4·Mн).
Стойки металлические следует считать выдержавшими типовые испытания, если результаты удовлетворяют требованиям, предъявляемым к результатам периодических испытаний, и следующему требованию:
- разрушение стойки произошло не ранее, чем при контрольной нагрузке по проверке прочности «вдоль пути» (0,6·Mн — для консольных стоек и 0,8·Mн — для стоек жестких поперечин)».
Подразделы 5.4 и 5.5. Название группы требований «Стойки железобетонные» дополнить словами: «и бетонные с композитной арматурой».
Пункт 5.4.2 изложить в новой редакции:

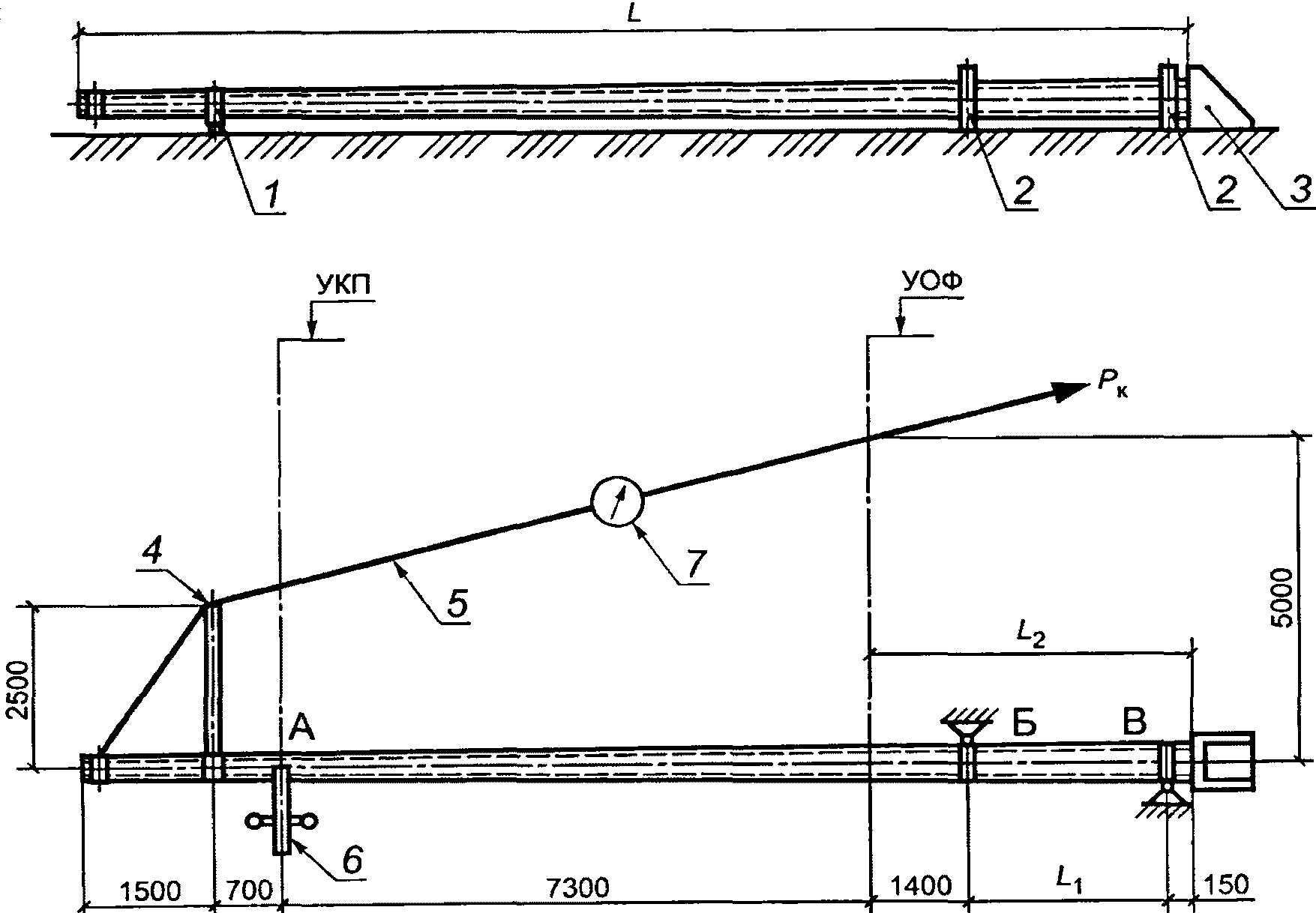

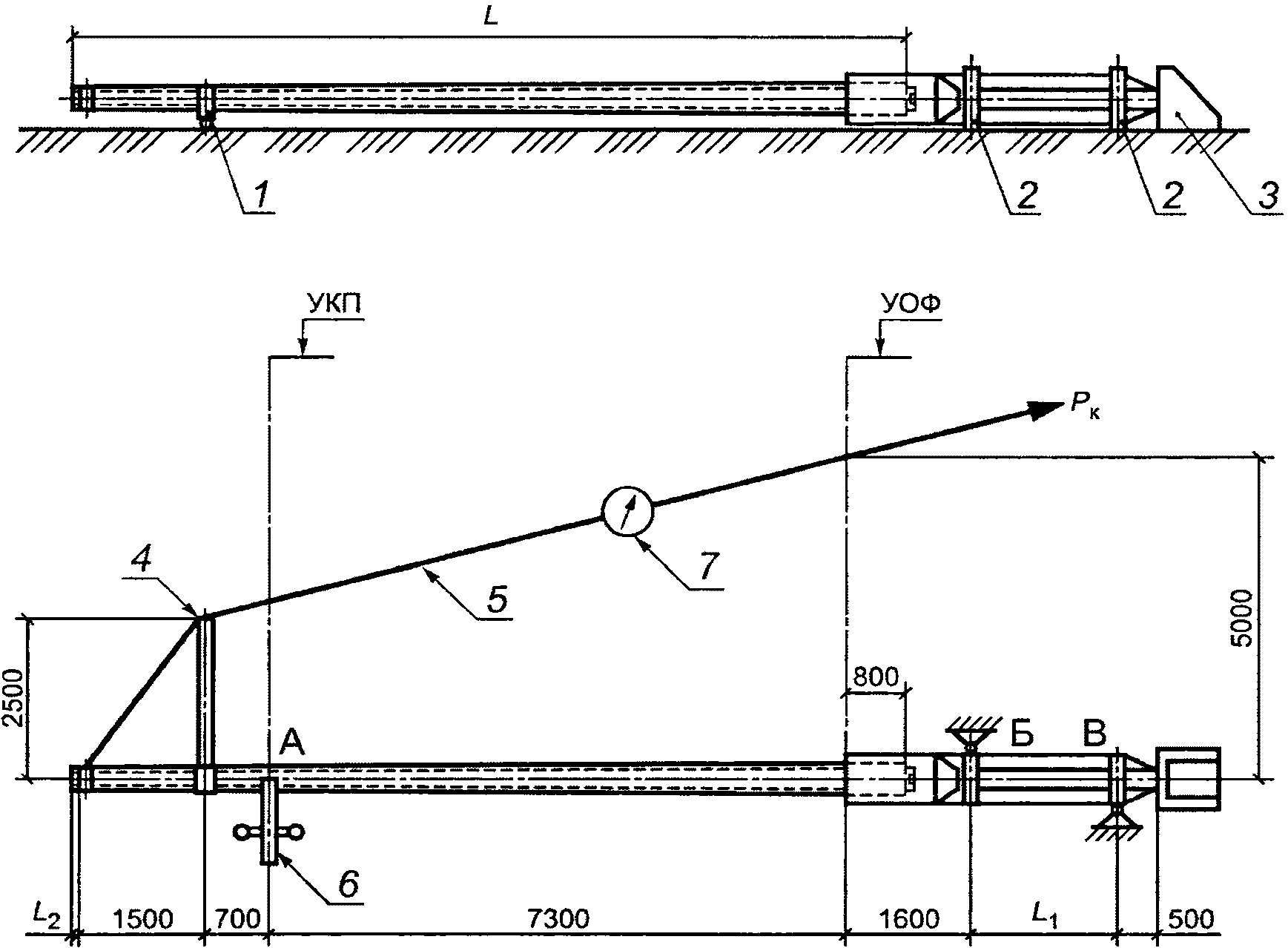

«5.4.2 Испытание стоек и изолирующих изделий на прочность, жесткость и трещиностойкость следует проводить при температуре окружающей среды от минус 10 °C до плюс 30 °C».
Пункт 5.4.5 изложить в новой редакции:
«5.4.5 Толщину наружного защитного слоя бетона железобетонных стоек следует определять магнитным методом по ГОСТ 22904, внутреннего железобетонных и наружного и внутреннего бетонных с композитной арматурой — путем линейных измерений в соответствии с ГОСТ 26433.1».
Пункт 5.4.9 изложить в новой редакции:
«5.4.9 Морозостойкость бетона стоек следует определять по ГОСТ 10060 на серии образцов, изготовленных из бетонной смеси рабочего состава. Допускается определять морозостойкость бетона ультразвуковым методом по ГОСТ 26134».
Пункт 5.4.13 дополнить словами: «Схема подключения динамометра приведена в приложении В».
Пункт 5.4.14. Заменить обозначение: «0,4·PК» на «0,4·Mн».
Пункт 5.4.15 изложить в новой редакции:
«5.4.15 После приложения нагрузки каждой ступени стойку выдерживают по 600 с (10 мин) до значения 1,0·Mн. После достижения значения нагрузки 1,0·Mн стойку выдерживают 1800 с (30 мин), затем после приложения нагрузок следующих ступеней стойку выдерживают по 300 с (5 мин) до значения 1,6·Mн (для железобетонных стоек), 2,0·Mн (для стоек бетонных с композитной арматурой) и 1,4·Mн (для металлических стоек)».
Пункт 5.4.29. Первый абзац после слов «При проверке» дополнить словом: «материала»;
второй абзац. Заменить слова: «Изолирующее изделие» на «Материал изолирующего изделия».
Пункт 5.4.33 изложить в новой редакции:

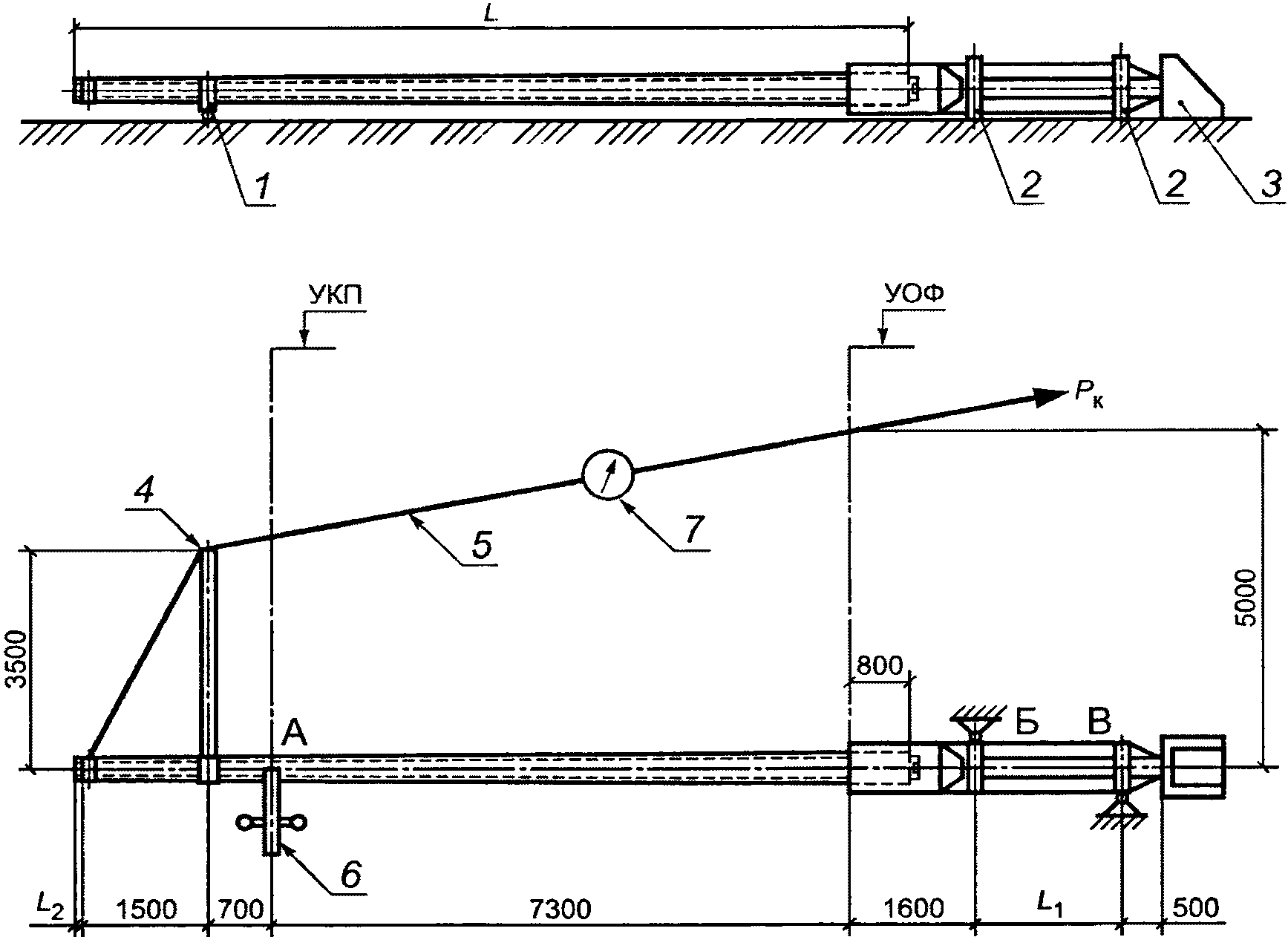

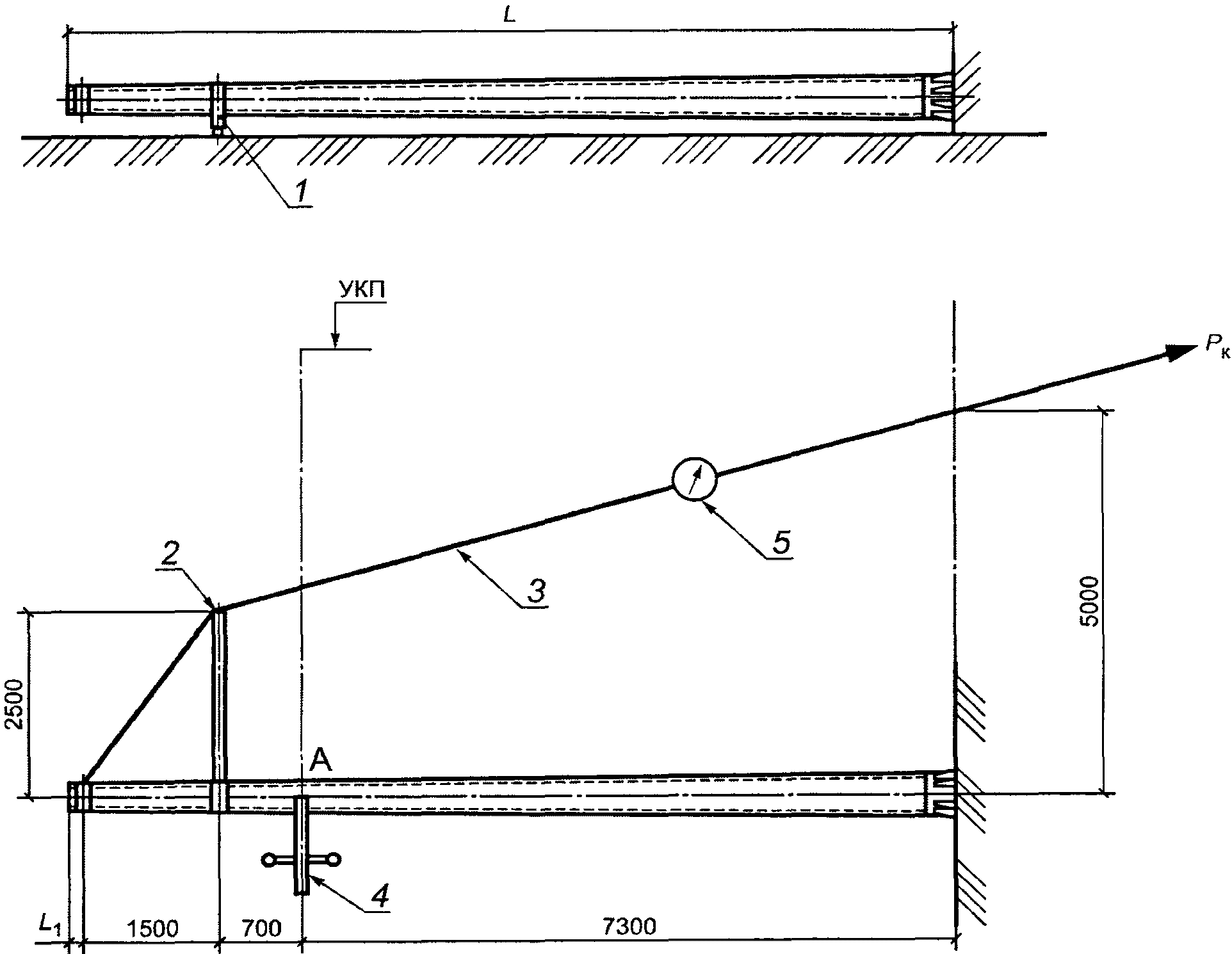

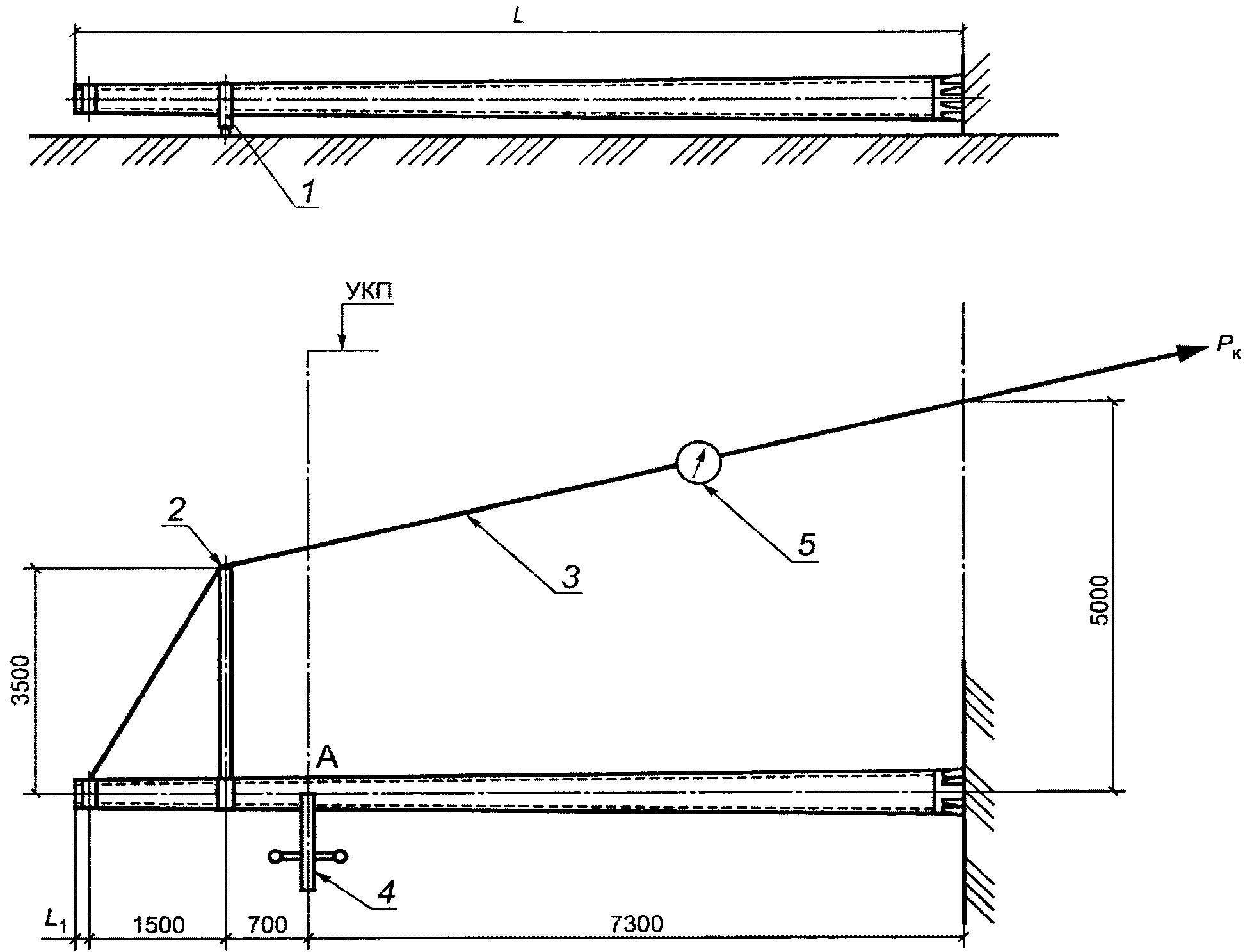

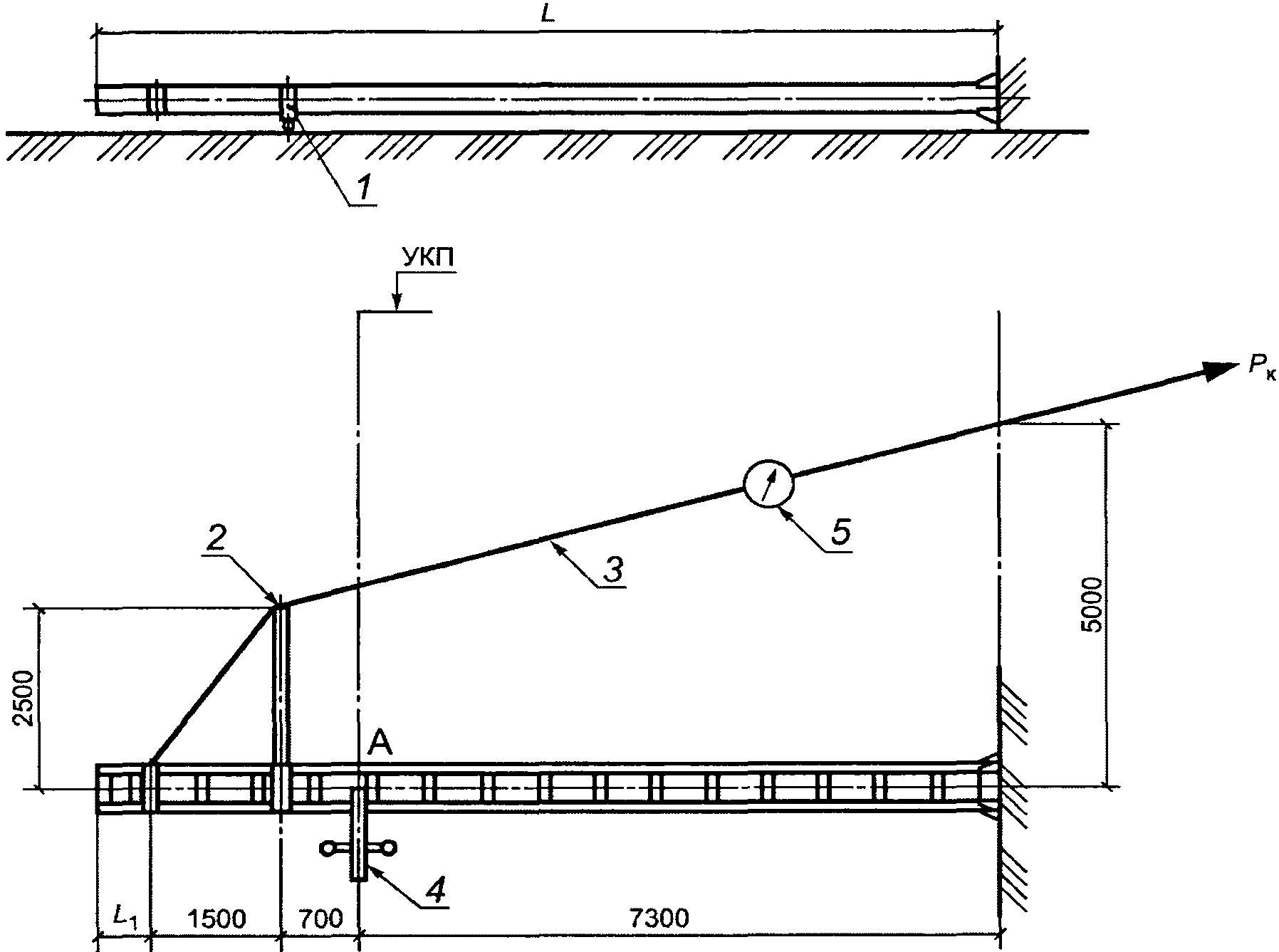

«5.4.33 Схемы испытаний стоек металлических для оценки их прочности и жесткости „поперек пути“ при периодических и типовых испытаниях, а также прочности „вдоль пути“ и „поперек пути“ при типовых испытаниях должны соответствовать приложению В».
Пункт 5.4.38 изложить в новой редакции:
«5.4.38 Контроль соответствия качества сварных швов металлических изделий требованиям 5.2.1.43, 5.2.1.47, 5.2.1.48 следует осуществлять визуально по ГОСТ 3242 в объеме 100%.»
Контроль соответствия размеров и формы сварных соединений требованиям 5.2.1.44 следует осуществлять измерением по ГОСТ 3242 в объеме 20% с помощью штангенциркуля. Штангенциркуль должен удовлетворять требованиям ГОСТ 166.
Сварные соединения металлических изделий, признанные годными по результатам визуального и измерительного контроля, подлежат неразрушающему контролю физическими методами.
Контроль соответствия качества сварных швов требованиям 5.2.1.43 следует осуществлять радиографическим методом или ультразвуковым методом по национальным стандартам, действующим на территории государства, принявшего стандарт <1>, в объеме 100%»;
дополнить сноской <1>:
«--------------------------------»
<1> На территории Российской Федерации действуют ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» и ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»;
раздел «Стойки металлические» дополнить пунктами — 5.4.39 и 5.4.40:
«5.4.39 Фактическую массу стойки определяют взвешиванием с помощью динамометра.»
5.4.40 Подтверждение расчетного срока службы стоек следует осуществлять с помощью моделирования с применением метода конечных элементов».
Приложение А. Наименование после слова «железобетонных» дополнить словами: «, бетонных с композитной арматурой».
Рисунок А.2. Наименование после слова «железобетонные» дополнить словами: «, бетонные с композитной арматурой»;
перечисление а) изложить в новой редакции:
перечисление б) изложить в новой редакции:
Приложение Б. Рисунок Б.1. Наименование после слов «стоек железобетонных» дополнить словами: «и бетонных с композитной арматурой»;
первый абзац дополнить перечислением г):
«г) 4-й класс — сталь арматурная класса А500С»;
после примечания (к первому абзацу) дополнить абзацем:
«Класс напрягаемой арматуры стойки бетонной:»
5-й класс — арматура полимерная композитная»;
второй абзац после слов «Условия эксплуатации стойки железобетонной» дополнить словами: «и бетонной с композитной арматурой»;
второй абзац. Перечисление а). Исключить слова: «от минус 40 °C»;
перечисление в). Исключить слова: «(условие для стоек участков постоянного тока)»;
примечание после слова «неагрессивными» дополнить словами: «и слабоагрессивными степенями воздействия (условие для стоек железобетонных 1-го типа по исполнению), с температурой окружающей среды до минус 40 °C включительно допускается не указывать»;
третий абзац (Пример условного обозначения). Исключить слова: «, для участков переменного тока: ССА 100.6-2.1-М-К»; «То же, для участков постоянного тока:»;
приложение Б после слов «СП 136.7-4.3» дополнить абзацем:
«Стойка бетонная с композитной арматурой типа СКА длиной 10 м (100 дм), с толщиной стенки 75 мм, с несущей способностью 4-го типа (98 кН·м), предназначенная для применения в районах со среднеагрессивной и сильноагрессивной степенью воздействия газообразной среды, с расчетной температурой окружающей среды от минус 55 °C до плюс 50 °C, для участков переменного и постоянного тока:»
первый и последний абзацы (после рисунка Б.2). Исключить слова: «от минус 40 °C».
Приложение В. Рисунки В.1 - В.4 изложить в новой редакции:
1 — шарнирно-скользящая опора; 2 — шарнирно-неподвижные опоры; 3 — упор в торце; 4 — горизонтальная консоль; 5 — трос; 6 — измерительная рейка, установленная на неподвижное основание; 7 — динамометр; А, Б и В — места замера перемещений; L — общая длина стойки; L1 — расстояние между шарнирно-неподвижными опорами А и Б (см. таблицу В.1); L2 — расстояние от нижней комлы стойки до УОФ (см. таблицу В.1); Pк — усилие натяжения троса при испытании, равное расчетной нагрузке
Рисунок В.1 — Схема механических испытаний стоек железобетонных 1-го типа по исполнению, закапываемых непосредственно в грунт
1 — шарнирно-скользящая опора; 2 — шарнирно-неподвижные опоры; 3 — упор в торце; 4 — горизонтальная консоль; 5 — трос; 6 — измерительная рейка, установленная на неподвижное основание; 7 — динамометр; А, Б и В — места замера перемещений; L — общая длина стойки; L1 — расстояние между шарнирно-неподвижными опорами А и Б (см. таблицу В.1); L2 — расстояние от нижней комлы стойки до УОФ (см. таблицу В.1); Pк — усилие натяжения троса при испытании, равное расчетной нагрузке
1 — шарнирно-скользящая опора; 2 — шарнирно-неподвижные опоры; 3 — упор в торце; 4 — горизонтальная консоль; 5 — трос; 6 — измерительная рейка, установленная на неподвижное основание; 7 — динамометр; А, Б и В — места замера перемещений; L — общая длина стойки; L1 — расстояние между шарнирно-неподвижными опорами А и Б (см. таблицу В.2); L2 — расстояние от вершины стойки до оттяжки горизонтальной консоли (см. таблицу В.2); Pк — усилие натяжения троса при испытании, равное расчетной нагрузке
Рисунок В.2 — Схема механических испытаний стоек железобетонных 1-го типа по исполнению, устанавливаемых в фундаменты
1 — шарнирно-скользящая опора; 2 — шарнирно-неподвижные опоры; 3 — упор в торце; 4 — горизонтальная консоль; 5 — трос; 6 — измерительная рейка, установленная на неподвижное основание; 7 — динамометр; А, Б и В — места замера перемещений; L — общая длина стойки; L1 — расстояние между шарнирно-неподвижными опорами А и Б (см. таблицу В.2); L2 — расстояние от вершины стойки до оттяжки горизонтальной консоли (см. таблицу В.2); Pк — усилие натяжения троса при испытании, равное расчетной нагрузке
1 — шарнирно-скользящая опора; 2 — горизонтальная консоль; 3 — трос; 4 — измерительная рейка, установленная на неподвижное основание; 5 — динамометр; А — место замера перемещений; L — общая длина стойки; L1 — расстояние от вершины стойки до оттяжки горизонтальной консоли (см. таблицу В.3); Pк — усилие натяжения троса при испытании, равное расчетной нагрузке
Рисунок В.3 — Схема механических испытаний стоек железобетонных и бетонных с композитной арматурой 2-го типа по исполнению с анкерным креплением к фундаментам
1 — шарнирно-скользящая опора; 2 — горизонтальная консоль; 3 — трос; 4 — измерительная рейка, установленная на неподвижное основание; 5 — динамометр; А — место замера перемещений; L — общая длина стойки; L1 — расстояние от вершины стойки до оттяжки горизонтальной консоли (см. таблицу В.3); Pк — усилие натяжения троса при испытании, равное расчетной нагрузке
1 — шарнирно-скользящая опора; 2 — горизонтальная консоль; 3 — трос; 4 — измерительная рейка, установленная на неподвижное основание; 5 — динамометр; А — место замера перемещений; L — общая длина стойки; L1 — расстояние от вершины стойки до горизонтальной консоли (см. таблицу В.4); Pк — усилие натяжения троса при испытании, равное расчетной нагрузке
Рисунок В.4 — Схема механических испытаний стоек металлических 1-го и 2-го типов по исполнению».
Приложение Г дополнить таблицами Г.7 — Г.10:
Значения коэффициента безопасности C, учтенного при определении нагрузок для испытания стоек бетонных типа СКА с композитной арматурой
Значения нагрузок для испытания стоек бетонных типа СКА с композитной арматурой
Значения коэффициента безопасности С, учтенного при определении нагрузок для испытания стоек бетонных типа СКТА с композитной арматурой
Значения нагрузок для испытания стоек бетонных типа СКТА с композитной арматурой
Приложение Д. Наименование рисунка Д.1 после слов «стоек железобетонных» дополнить словами: «и бетонных с композитной арматурой».
