ГОСТ 10060.3-95. Бетоны. Дилатометрический метод ускоренного определения морозостойкости

(введен Постановлением Минстроя РФ от 05.03.1996 № 18-17)

(ред. от 27.06.2003)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 10060-87"]:::rst
  n1["ГОСТ 10060.3-95"]:::rst
  click n1 "https://bukva.ai/docs/gost-10060-3-95" "ГОСТ 10060.3-95. Бетоны. Дилатометрический метод ускоренного определения морозостойкости (введен Постановлением Минстроя РФ от 05.03.1996 N 18-17)"
  n2["ГОСТ 10060-2012"]:::doc
  click n2 "https://bukva.ai/docs/gost-10060-2012" "ГОСТ 10060-2012. Межгосударственный стандарт. Бетоны. Методы определения морозостойкости (введен в действие Приказом Росстандарта от 27.12.2012 N 1982-ст)"
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БЕТОНЫ

ДИЛАТОМЕТРИЧЕСКИЙ МЕТОД УСКОРЕННОГО ОПРЕДЕЛЕНИЯ МОРОЗОСТОЙКОСТИ

CONCRETES. DILATOMETRIC RAPID METHOD FOR THE DETERMINATION OF FROST-RESISTANCE

Группа Ж19

Предисловие

1. Разработан Всероссийским научно-исследовательским институтом физико-технических и радиотехнических измерений (ВНИИФТРИ), Центральным межведомственным институтом повышения квалификации руководящих работников и специалистов строительства при МГСУ (ЦМИПКС) Российской Федерации.

Внесен Минстроем России.

2. Принят Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) 22 ноября 1995 г.

За принятие проголосовали

3. Введен впервые

4. Введен в действие с 1 сентября 1996 г. в качестве государственного стандарта Российской Федерации постановлением Минстроя России от 5 марта 1996 г. № 18-17

1. Область применения

Настоящий стандарт распространяется на тяжелые и легкие бетоны на цементном вяжущем с маркой по морозостойкости от F25 до F1000 (по первому базовому методу) и тяжелые бетоны с маркой по морозостойкости от F150 до F400 (по второму базовому методу), кроме тяжелых бетонов однослойных и верхнего слоя многослойных дорожных и аэродромных покрытий.

(в ред. Изменения № 1, утв. Постановлением Госстроя РФ от 27.06.2003 № 118)

Стандарт не распространяется на бетон с добавками полимерного вяжущего.

Стандарт устанавливает ускоренный дилатометрический (четвертый) метод определения морозостойкости при однократном замораживании.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 8.018-82 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений температурного коэффициента линейного расширения твердых тел в диапазоне температур 90 — 1800 К

ГОСТ 10060.0-95. Бетоны. Методы определения морозостойкости. Общие требования

ГОСТ 10060.1-95. Бетоны. Базовый метод определения морозостойкости

ГОСТ 10180-90. Бетоны. Методы определения прочности по контрольным образцам

ГОСТ 10181.0-81. Смеси бетонные. Общие требования к методам испытаний

ГОСТ 23732-79. Вода для бетонов и растворов. Технические условия

ГОСТ 28570-90. Бетоны. Методы определения прочности по образцам, отобранным из конструкций.

3. Определения

3.1. В настоящем стандарте приняты термины и определения по ГОСТ 10060.0.

3.2. Стандартный образец — образец, входящий в комплект дилатометра, изготовленный из того же материала, что и дилатометр.

4. Средства испытания и вспомогательные устройства

4.1. Оборудование для изготовления и испытания бетонных образцов должно соответствовать требованиям ГОСТ 10180.

4.2. Дифференциальный объемный дилатометр марок ДОД-100, ДОД-100К, ДОД-100К/3 в комплекте со стандартными образцами. Стандартный образец должен иметь одинаковую форму и размеры с бетонными образцами. Характеристики приборов ДОД представлены в Приложении В.

(в ред. Изменения № 1, утв. Постановлением Госстроя РФ от 27.06.2003 № 118)

4.3 Ванны для насыщения образцов.

4.4 Керосин.

4.5 Вода по ГОСТ 23732.

5. Порядок подготовки к проведению испытания

5.1. Бетонные образцы изготовляют по 4.5 - 4.10 ГОСТ 10060.0 и ГОСТ 28570.

5.2. Бетонные образцы измеряют, определяют начальный объем V_{0} и насыщают водой по 4.11 ГОСТ 10060.0.

6. Порядок проведения испытания

6.1. Насыщенный образец бетона помещают в измерительную камеру дилатометра, во вторую камеру помещают стандартный образец, камеры заполняют керосином и герметизируют.

6.2. Дилатометр с образцами устанавливают в морозильную камеру и выдерживают 30 мин, затем начинают замораживание со скоростью 0,3 °C/мин до достижения температуры минус (18 \pm 2) °C.

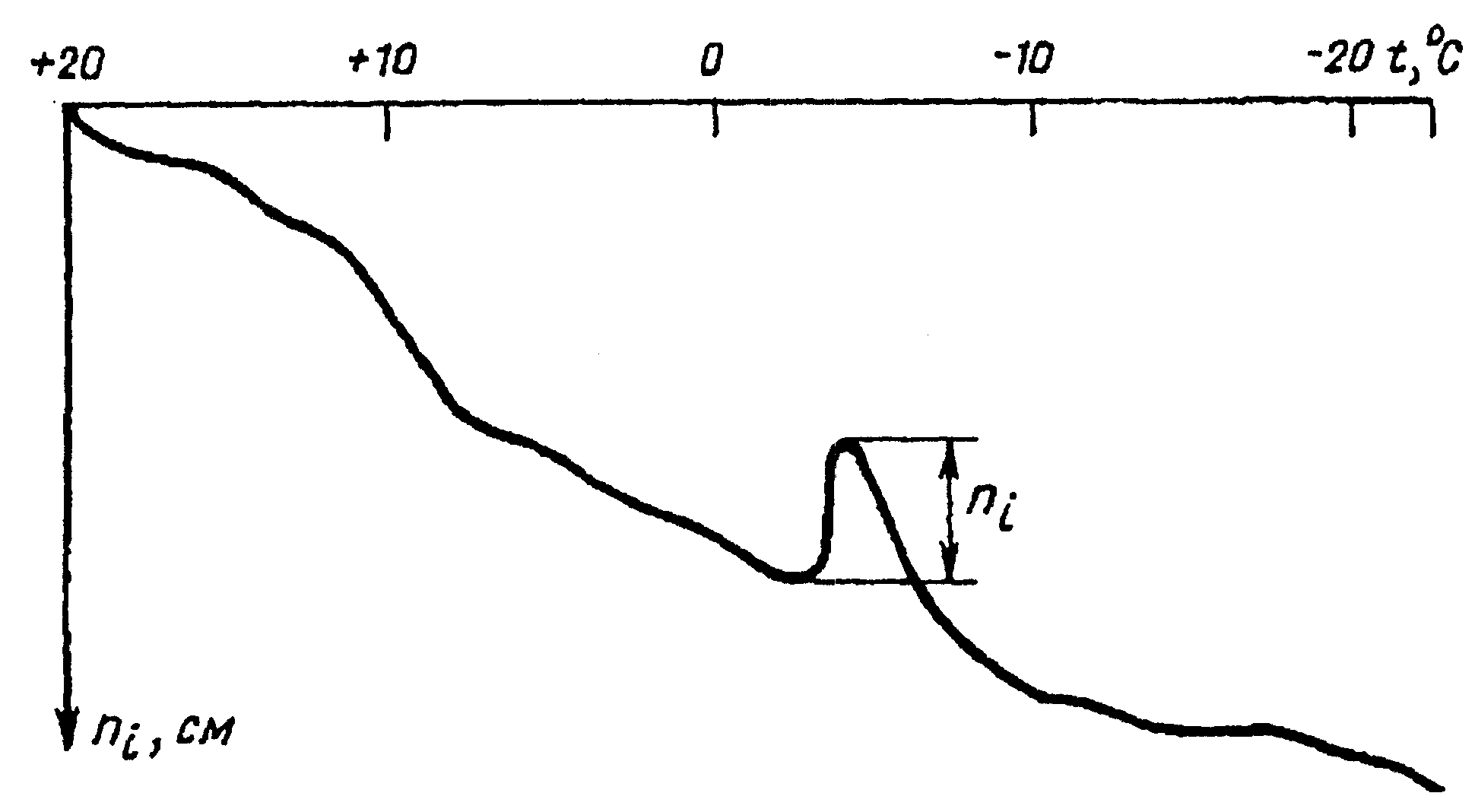

На графиках фиксируют кривую разности значений объемных деформаций бетонного и стандартного образцов во время замораживания (рисунок 1).

(в ред. Изменения № 1, утв. Постановлением Госстроя РФ от 27.06.2003 № 118)

6.3. На графике выделяют скачкообразное изменение разности объемных деформаций n_{i} , обусловленное переходом воды в лед.

6.4. Определяют значение максимального относительного увеличения разности объемных деформаций \theta_{i} бетонного и стандартного образцов при измерениях на приборе ДОД-100 по формуле

(в ред. Изменения № 1, утв. Постановлением Госстроя РФ от 27.06.2003 № 118)

где n_{i} — значение максимальной разности деформаций бетонного и стандартного образцов при замерзании воды в бетоне, см;

с — постоянная дилатометра, см3/см (принимают по паспорту на прибор);

V_{0} — начальный объем бетонного образца, см3.

При измерениях на приборах ДОД-100К и ДОД-100К/3 по формуле

где \Delta V — максимальная разность значений деформаций бетонного и стандартного образцов при замерзании воды в бетоне, см3.

(абзац введен Изменением № 1, утв. Постановлением Госстроя РФ от 27.06.2003 № 118)

Примечание. Постоянная дилатометров «с» заложена в программе приборов.

(примечание введено Изменением № 1, утв. Постановлением Госстроя РФ от 27.06.2003 № 118)

6.5. Максимальную относительную разность объемных деформаций \theta бетонных и стандартного образцов при замораживании определяют как среднеарифметическое значение серии из трех бетонных образцов.

6.6. Марку бетона по морозостойкости F определяют по максимальной относительной разности объемной деформации бетонных и стандартных образцов по таблице 1 и таблице 2 с учетом вида бетона, формы и размера образцов.

(в ред. Изменения № 1, утв. Постановлением Госстроя РФ от 27.06.2003 № 118)

Таблица 1

(таблица введена Изменением № 1, утв. Постановлением Госстроя РФ от 27.06.2003 № 118)

7. Правила обработки результатов испытаний

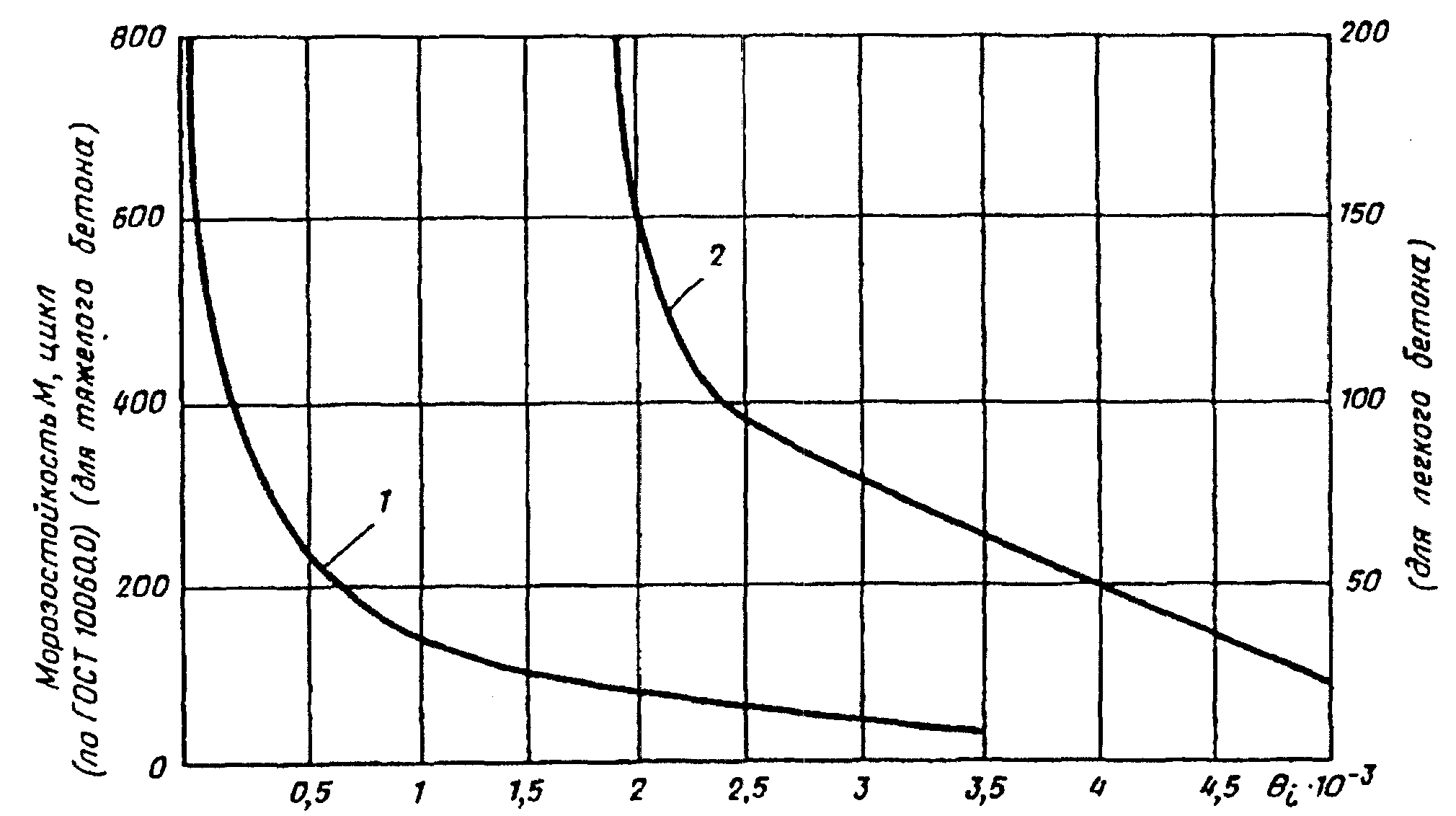

7.1. Марку бетона по морозостойкости F, назначенную по первому базовому методу, определяют по графику на рисунке 2 или по таблице 1, а назначенную по второму базовому методу — по таблице 2.

(в ред. Изменения № 1, утв. Постановлением Госстроя РФ от 27.06.2003 № 118)

7.2. Марку бетона по морозостойкости F принимают соответствующей требуемой, если среднеарифметическое значение \overline{\theta} серии бетонных образцов меньше максимального относительного увеличения разности объемной деформации \theta бетонных и стандартного образцов, указанного в таблицах 1, 2.

(в ред. Изменения № 1, утв. Постановлением Госстроя РФ от 27.06.2003 № 118)

При совпадении среднеарифметического значения \overline{\theta} серии бетонных образцов с граничными значениями диапазона назначают меньшую по значению марку бетона по морозостойкости.

7.3. Исходные данные и результаты определения морозостойкости заносят в журнал по форме, приведенной в Приложении А.

7.4. Пример ускоренного определения морозостойкости бетона с обработкой результата приведен в Приложении Б.

Начальник подразделения

(лаборатории)                 ____________     ______________
                              (подпись)           (ф.и.о.)

Ответственное лицо,

проводившее испытание         ____________     ______________
                              (подпись)           (ф.и.о.)

1. Исходные данные

Испытанию подлежит бетон следующего состава, кг/м3: цемент — 332, щебень — 1310, песок — 590, вода — 177.

Материалы для изготовления бетона: цемент завода «Гигант» ПЦ-400, гранитный щебень Академического карьера фракции 5 — 20 мм, песок тучковский M_{\text{кр}} = 1,87. Изготавливают три образца бетона размером 100 х 100 х 100 мм и помещают в камеру нормального твердения.

2. Определение показателя морозостойкости

2.1. Образцы бетона насыщают водой по 4.11 ГОСТ 10060.0.

2.2. Насыщенный образец помещают в измерительную камеру дилатометра, во вторую камеру помещают стандартный образец, затем обе камеры заполняют керосином и герметизируют.

2.3. Дилатометр с образцами устанавливают в морозильную камеру и после 30 мин выдержки начинают замораживание со скоростью 0,3 °C/мин до достижения температуры минус (18 \pm 2) °C.

2.4. На графике показателя разности объемных деформаций бетонных и стандартного образцов находят скачкообразное изменение n_{i} для каждого образца из серии

2.5. Определяют значение максимального относительного увеличения разности объемных деформаций бетонных и стандартного образцов \theta_{i} по формуле (1)

где с = 0,258 см3/см (с — постоянная дилатометра).

2.6 Вычисляют среднеарифметическое значение максимального относительного увеличения разности объемных деформаций бетонных и стандартного образцов при замораживании для серии из трех образцов

2.7. По таблице 1 определяют марку бетона по морозостойкости, которая составляет согласно 7.2 F200.

утв. Постановлением Госстроя РФ от 27.06.2003 № 118)

Для измерения значений объемных деформаций используют дифференциальный объемный дилатометр трех модификаций, характеристики которых приведены в таблице В.1.

Дифференциальные объемные дилатометры ДОД-100 и ДОД-100К предназначены для измерения одного образца, а ДОД-100К/3 — для одновременного измерения серии из трех образцов.
