ГОСТ Р 52766-2007. Национальный стандарт Российской Федерации. Дороги автомобильные общего пользования. Элементы обустройства. Общие требования
(утв. и введен в действие Приказом Ростехрегулирования от 23.10.2007 № 270-ст)
(ред. от 11.11.2024)
Примечание
Отдельные положения данного документа включены в Перечень документов по стандартизации, обязательное применение которых обеспечивает безопасность дорожного движения при его организации на территории Российской Федерации (Распоряжение Правительства РФ от 04.11.2017 № 2438-р). Документ включен в Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «Безопасность автомобильных дорог» (ТР ТС 014/2011) (Решение Коллегии Евразийской экономической комиссии от 18.09.2012 № 159). Изменение № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст, введено в действие с 01.01.2025.
регулированию и метрологии
от 23 октября 2007 г. № 270-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
ЭЛЕМЕНТЫ ОБУСТРОЙСТВА. ОБЩИЕ ТРЕБОВАНИЯ
Automobile roads of general use. Road facilities.
General requirements
1 июля 2008 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Российский дорожный научно-исследовательский институт» (ФГУП «РОСДОРНИИ») Росавтодора совместно с Департаментом ОБДД МВД России и ЗАО «ДОРИСКОНСАЛТ»
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 418 «Дорожное хозяйство»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 23 октября 2007 г. № 270-ст
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
(раздел 1 в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
Стандарт распространяется на элементы обустройства автомобильных дорог общего пользования (далее — дорог), улиц и дорог городских и сельских поселений в соответствии с СП 42.13330 (далее — улиц), устанавливает общие требования к ним и правила их применения.
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
Существующие элементы обустройства дорог приводятся в соответствие с требованиями настоящего стандарта при проведении работ по реконструкции, капитальному ремонту, ремонту и содержанию при их планировании в установленном порядке с учетом требований ГОСТ Р 50597.
(абзац введен Изменением № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
2 Нормативные ссылки
(раздел 2 в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
В настоящем стандарте использованы нормативные ссылки на следующие документы:
ГОСТ 32759 Дороги автомобильные общего пользования. Дорожные тумбы. Технические требования
ГОСТ 32838 Дороги автомобильные общего пользования. Экраны противоослепляющие. Технические требования
ГОСТ 32843 Дороги автомобильные общего пользования. Столбики сигнальные дорожные. Технические требования
ГОСТ 32846 Дороги автомобильные общего пользования. Элементы обустройства. Классификация
ГОСТ 32865 Дороги автомобильные общего пользования. Знаки переменной информации. Технические требования
ГОСТ 32866 Дороги автомобильные общего пользования. Световозвращатели дорожные. Технические требования
ГОСТ 32944 Дороги автомобильные общего пользования. Пешеходные переходы. Классификация. Общие требования
ГОСТ 32945 Дороги автомобильные общего пользования. Знаки дорожные. Технические требования
ГОСТ 32947 Дороги автомобильные общего пользования. Опоры стационарного электрического освещения. Технические требования
ГОСТ 32953 Дороги автомобильные общего пользования. Разметка дорожная. Технические требования
ГОСТ 32957 Дороги автомобильные общего пользования. Экраны акустические. Технические требования
ГОСТ 32964 Дороги автомобильные общего пользования. Искусственные неровности сборные. Технические требования. Методы контроля
ГОСТ 33025 Дороги автомобильные общего пользования. Полосы шумовые. Технические условия
ГОСТ 33062 Дороги автомобильные общего пользования. Требования к размещению объектов дорожного и придорожного сервиса
ГОСТ 33128 Дороги автомобильные общего пользования. Ограждения дорожные. Технические требования
ГОСТ 33144 Дороги автомобильные общего пользования. Дорожные зеркала. Технические требования
ГОСТ 33150 Дороги автомобильные общего пользования. Проектирование пешеходных и велосипедных дорожек. Общие требования
ГОСТ 33151 Дороги автомобильные общего пользования. Элементы обустройства. Технические требования. Правила применения
ГОСТ 33176 Дороги автомобильные общего пользования. Горизонтальная освещенность от искусственного освещения. Технические требования
ГОСТ Р ИСО 23600 Вспомогательные технические средства для лиц с нарушением функций зрения и лиц с нарушением функций зрения и слуха. Звуковые и тактильные сигналы дорожных светофоров
ГОСТ Р 50597 Дороги автомобильные и улицы. Требования к эксплуатационному состоянию, допустимому по условиям обеспечения безопасности дорожного движения. Методы контроля
ГОСТ Р 50970 Технические средства организации дорожного движения. Столбики сигнальные дорожные. Общие технические требования. Правила применения
ГОСТ Р 50971 Технические средства организации дорожного движения. Световозвращатели дорожные. Общие технические требования. Правила применения
ГОСТ Р 51256 Технические средства организации дорожного движения. Разметка дорожная. Классификация. Технические требования
ГОСТ Р 52282 Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры. Общие технические требования. Методы испытаний
ГОСТ Р 52289-2019 Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств
ГОСТ Р 52290 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования
ГОСТ Р 52605 Технические средства организации дорожного движения. Искусственные неровности. Общие технические требования. Правила применения
ГОСТ Р 52607 Технические средства организации дорожного движения. Ограждения дорожные удерживающие боковые для автомобилей. Общие технические требования
ГОСТ Р 52765 Дороги автомобильные общего пользования. Элементы обустройства. Классификация
ГОСТ Р 55706 Освещение наружное утилитарное. Классификация и нормы
ГОСТ Р 56350 Интеллектуальные транспортные системы. Косвенное управление транспортными потоками. Требования к динамическим информационным табло
ГОСТ Р 56351 Интеллектуальные транспортные системы. Косвенное управление транспортными потоками. Требования к технологии информирования участников дорожного движения посредством динамических информационных табло
ГОСТ Р 57144 Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования
ГОСТ Р 57145 Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Правила применения
ГОСТ Р 58653 Дороги автомобильные общего пользования. Пересечения и примыкания. Технические требования
ГОСТ Р 59432 Дороги автомобильные общего пользования. Доступность для инвалидов и других маломобильных групп населения. Общие требования
ГОСТ Р 70716 Дороги автомобильные и улицы. Безопасность движения пешеходов. Общие требования
СП 34.13330 «СНиП 2.05.02-85* Автомобильные дороги»
СП 42.13330 «СНиП 2.07.01-89* Градостроительство. Планировка и застройка городских и сельских поселений»
СП 52.13330 «СНиП 23-05-95* Естественное и искусственное освещение»
СП 59.13330 «СНиП 35-01-2001 Доступность зданий и сооружений для маломобильных групп населения»
СП 122.13330 «СНиП 32-04-97 Тоннели железнодорожные и автодорожные»
СП 136.13330 Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения
СП 396.1325800.2018 Улицы и дороги населенных пунктов. Правила градостроительного проектирования
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил) в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.
3 Термины и определения
3.1 В настоящем стандарте применены термины по ГОСТ Р 52765 и ГОСТ 32846, СП 59.13330.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст, Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
4 Требования к техническим средствам и устройствам организации и обеспечения безопасности дорожного движения
4.1 Дорожные знаки и сигналы
Эксплуатационное состояние дорожных знаков, светофоров, дорожной разметки, ограждений, световозвращателей, столбиков сигнальных, тумб, искусственных неровностей и стационарного наружного освещения должно соответствовать требованиям ГОСТ Р 50597.
(абзац введен Изменением № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
4.1.1 Дорожные знаки
Дорожные знаки должны соответствовать требованиям ГОСТ Р 52290 и ГОСТ 32945, изображения, символы и надписи, фотометрические и колориметрические характеристики - ГОСТ Р 52290. Знаки переменной информации должны соответствовать требованиям ГОСТ 32865.
Дорожные знаки должны быть установлены по ГОСТ Р 52289 в соответствии с утвержденным проектом (схемой) организации дорожного движения.
(п. 4.1.1 в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
4.1.2 Табло с изменяющейся информацией
4.1.2.1 Табло с изменяющейся информацией должны соответствовать требованиям ГОСТ Р 52290, ГОСТ Р 56350 и ГОСТ Р 56351.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
На табло со световой индикацией с изображением надписей и символов в матричной форме допускается заменять надписи и символы черного цвета на белый или желтый, а белый фон знаков — на черный в случаях, если это не приведет к их ошибочному восприятию. Замена красного цвета фона, символа и каймы на изображениях знаков не допускается.
4.1.2.2 Размеры табло, изображаемые на нем надписи и символы должны соответствовать размерам аналогичных элементов для знаков индивидуального проектирования в соответствии с ГОСТ Р 52290.
4.1.2.3 Исключен с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
4.1.2.4 Исключен с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
4.1.2.5 Надписи и символы на табло должны быть четко различимы с расстояния не менее 100 м.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
4.1.3 Дорожная разметка
Дорожная разметка должна соответствовать требованиям ГОСТ Р 51256 и ГОСТ 32953, форма, размеры и цвет - ГОСТ Р 51256.
Разметка должна быть нанесена по ГОСТ Р 52289 в соответствии с утвержденным проектом (схемой) организации дорожного движения.
(п. 4.1.3 в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
4.1.4 Дорожные светофоры
4.1.4.1 Дорожные светофоры должны соответствовать требованиям ГОСТ Р 52282, условия их применения, размещение и режим работы — ГОСТ Р 52289, звуковые и тактильные сигналы, дублирующие разрешающий сигнал светофора для пешеходов - ГОСТ Р ИСО 23600.
(п. 4.1.4.1 в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
4.1.4.2 Исключен с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
4.1.4.3 Исключен с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
4.2 Направляющие устройства
4.2.1 Дорожные сигнальные столбики
Сигнальные столбики должны соответствовать требованиям ГОСТ Р 50970 и ГОСТ 32843 и быть установлены по ГОСТ 33151.
(п. 4.2.1 в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
4.2.2 Дорожные тумбы
Дорожные тумбы должны соответствовать требованиям ГОСТ 32759 и быть установлены по ГОСТ 33151.
(п. 4.2.2 в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
4.2.2.1 Дорожные тумбы (тумбы) размещают в начале разделительной полосы, перед торцевыми частями подпорных стенок транспортных тоннелей, опорами путепроводов, размещенных на проезжей части, а также на приподнятых островках безопасности и приподнятых направляющих островках.
4.2.2.2 Исключен с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
4.2.2.3 Исключен с 01.01.2025. - Изменение № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст.
4.2.2.4 Исключен с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
4.2.2.5 Исключен с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
4.2.3 Дорожные световозвращатели
Дорожные световозвращатели должны соответствовать требованиям ГОСТ Р 50971 и ГОСТ 32866 и быть установлены по ГОСТ 33151.
(п. 4.2.3 в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
4.2.4 Направляющие островки
Направляющие островки устраивают по ГОСТ 33151.
(п. 4.2.4 в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
4.2.4.1 — 4.2.4.4 Исключены с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
4.2.5 Островки безопасности
4.2.5.1 Островки безопасности устраивают в соответствии с требованиями настоящего стандарта и ГОСТ 33151. Островки оборудуют ограждающими (защитными) элементами по ГОСТ 33151, ГОСТ Р 70716.
(абзац введен Изменением № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст; в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
При интенсивности движения транспортных средств не менее 400 ед./ч на одну полосу проезжей части на наземных пешеходных переходах устраивают островки безопасности, которые размещают на проезжей части или разделительной полосе, при этом расстояние между краем проезжей части и границей островка должно быть не менее 7,5 м.
(в ред. Изменения № 1, утв. Приказом Росстандарта от 09.12.2013 № 2218-ст)
Допускается в населенных пунктах принимать это расстояние равным ширине полосы движения, установленной для этой категории дороги или улицы.
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
4.2.5.2 Размеры островков безопасности определяют по ГОСТ Р 70716.
(пп. 4.2.5.2 в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
4.2.5.3 Исключен с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
4.2.5.4 Исключен со 2 февраля 2014 года. - Изменение № 1, утв. Приказом Росстандарта от 09.12.2013 № 2218-ст.
4.2.5.5 Центр островка на проезжей части должен находиться в створе линии разметки, разделяющей транспортные потоки противоположных направлений. На перекрестках со сложной планировкой допускается смещение оси островка безопасности относительно оси линии разметки.
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
Допускается использование направляющего островка в качестве островка безопасности.
4.2.5.6 Абзац исключен с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
<1> Сноска исключена с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
На площади островка наносят разметку 1.16.1 по ГОСТ Р 51256, а при наличии бордюра устанавливают дорожные знаки 4.2.1 по ГОСТ Р 52290 и наносят разметку 2.7 по ГОСТ Р 51256.
4.2.5.7 Исключен с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
4.3 Устройства воздействия на транспортные средства
4.3.1 Искусственные неровности
Искусственные неровности монолитные должны соответствовать требованиям ГОСТ Р 52605, сборные - ГОСТ 32964. Искусственные неровности применяют по ГОСТ Р 52605.
(п. 4.3.1 в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
4.3.2 Шумовые полосы
4.3.2.1 Шумовые полосы (далее — ШП) на дорогах по техническим требованиям и их устройству должны соответствовать ГОСТ 33025, применяться в соответствии с требованиями настоящего стандарта и ГОСТ 33151.
(п. 4.3.2.1 в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
4.3.2.2 Параметры поперечных шумовых полос перед опасными участками и их число в зависимости от величины требуемого снижения скорости движения должны соответствовать указанным в таблице 1.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
Параметры поперечных шумовых полос
(таблица 1 в ред. Изменения № 3, утв. Приказом
Росстандарта от 11.11.2024 № 1633-ст)
| Величина снижения скорости, % | Необходимое число полос (блоков ШП), шт. | Расстояние от начала опасного участка до первой от него полосы (блока ШП), м | Расстояния между полосами (блоками ШП), м | |||||||
| Номера полос (блоков ШП) от начала опасного участка навстречу движению | ||||||||||
| 1 и 2 | 2 и 3 | 3 и 4 | 4 и 5 | 5 и 6 | 6 и 7 | 7 и 8 | 8 и 9 | |||
| 20 | 4 | 10 | 10 | 15 | 20 | - | - | - | - | - |
| 25 | 5 | 6 | 6 | 10 | 15 | 20 | - | - | - | - |
| 30 | 6 | 6 | 6 | 6 | 10 | 15 | 20 | - | - | - |
| 40 | 8 | 3 | 3 | 3 | 6 | 6 | 10 | 15 | 20 | - |
| 50 | 9 | 3 | 3 | 3 | 3 | 3 | 6 | 10 | 15 | 20 |
| Примечания 1 Высоту полос принимают по ГОСТ 33025 от 0,5 до 1,0 см в случаях, если величина требуемого снижения скорости не превышает 30%. В случаях если величина требуемого снижения скорости превышает 30%, первые три полосы или блока ШП от начала опасного участка навстречу движению рекомендуется устраивать высотой 1,5 — 2,0 см, последующих — 0,5 — 1,0 см. 2 Ширина полос из термопластика и холодного пластика — от 0,9 до 1,05 м, из цветных покрытий противоскольжения — 1,0 м. При наличии стоп-линии в местах устройства шумовых полос по ГОСТ 33151 ширина первой от нее шумовой полосы должна быть 0,6 м либо при ее устройстве из цветного покрытия противоскольжения — 1,0 м. | ||||||||||
4.3.2.3, 4.3.2.4 Исключены с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
4.3.3 Аварийные съезды
4.3.3.1 Аварийные съезды на дорогах устраивают в соответствии с требованиями настоящего стандарта и ГОСТ 33151.
(п. 4.3.3.1 в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
4.3.3.2 Аварийный съезд представляет собой идущий на подъем с уклоном не менее 100_{00}^{0} тупик, продолжающий направление повернувшей дороги или примыкающий к ней под острым углом.
4.3.3.3 Аварийный съезд должен иметь длину 200 — 300 м и заканчиваться площадкой размером 15 x 15 м для разворота автомобиля и песчаным валом высотой 1,0 м в конце площадки.
4.3.3.4 Аварийный съезд должен иметь покрытие толщиной 5 — 15 см из слоя песка, одноразмерного гравия или керамзита фракций 6 — 10 мм на плотном основании. При этом наименьшую толщину покрытие имеет на начальном участке, а максимальную — на конечном до площадки для разворота.
4.3.3.5 На аварийном съезде должен быть обеспечен водоотвод.
В зимний период покрытие из песка, гравия или керамзита должно поддерживаться в рыхлом состоянии.
4.3.3.6 Для информирования водителей транспортных средств о расположении аварийного съезда на крутом спуске перед аварийным съездом устанавливают знак 6.5 «Полоса для аварийной остановки» по ГОСТ Р 52290.
Предварительный знак 6.5 с табличкой 8.1.1 устанавливают со знаком 1.13 в верхней части спуска. На протяжении спуска допускается устанавливать предварительные знаки 6.5 с табличкой 8.1.1.
4.3.3.7 По аварийному съезду не допускается движение пешеходов.
4.4 Защитные устройства
4.4.1 Дорожные ограждения
Дорожные удерживающие боковые ограждения должны соответствовать требованиям ГОСТ 33128 и ГОСТ Р 52607 и устанавливаться по ГОСТ Р 52289.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст, Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
4.4.1.1 — 4.4.1.5 Исключены с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
4.4.2 Акустические экраны
4.4.2.1 Акустические экраны (далее — экраны) по техническим требованиям и правилам их применения должны соответствовать настоящему стандарту, ГОСТ 32957 и ГОСТ 33151.
(п. 4.4.2.1 в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
4.4.2.2 — 4.4.2.5 Исключены с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
4.4.2.6 Экраны должны быть установлены в соответствии с проектами, утвержденными в установленном порядке.
При установке экранов на присыпных бермах расстояние от экрана до кромки проезжей части должно быть не менее 4,0 м.
Допускается установка экранов на обочинах дорог и улиц на расстоянии не менее 2,5 м от кромки проезжей части при условии защиты экранов от наезда транспортных средств при помощи дорожных ограждений по ГОСТ Р 52289-2019 (пункт 8.1.8).
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
При наличии бортового камня расстояние от его лицевой поверхности до экрана должно быть не менее 1,5 м.
(абзац введен Изменением № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
В стесненных условиях (при устройстве краевых полос вместо обочин по СП 396.1325800) допускается принимать расстояние от экрана до кромки проезжей части не менее 1,0 м при установке экрана на парапетном ограждении.
(абзац введен Изменением № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
4.4.2.7 Размещение рекламы на акустических экранах не допускается.
4.4.3 Противоослепляющие экраны
4.4.3.1 Противоослепляющие экраны по техническим требованиям и правилам их применения должны соответствовать настоящему стандарту, ГОСТ 32838 и ГОСТ 33151.
(п. 4.4.3.1 в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
4.4.3.2, 4.4.3.3 Исключены с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
4.4.3.4 Абзац исключен с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
Абзац исключен с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
Расстояние от экрана до края проезжей части должно составлять не менее 4,0 м. Если это расстояние менее 4,0 м, экраны защищают от наезда на них транспортных средств при помощи дорожных ограждений.
4.4.3.5, 4.4.3.6 Исключены с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
4.4.3.7 Нижний край затеняющего элемента экрана, установленного на самостоятельной опоре, должен находиться на расстоянии от поверхности разделительной полосы не более 40 см.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
При установке экрана на дорожном ограждении нижний край затеняющего элемента рекомендуется размещать на уровне верхней части ограждения.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
4.4.3.8 — 4.4.3.11 Исключены с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
4.4.4 Снегозащитные устройства
4.4.4.1 Снегозащитные насаждения
Снегозащитные насаждения высаживают на снегозаносимых участках дорог в виде живых изгородей или лесных полос.
Живую изгородь формируют из деревьев или кустарников одной породы, посаженных в один или два ряда.
Лесную полосу формируют в виде посадки нескольких рядов деревьев и кустарниковой опушки. Общее число рядов в лесных полосах на автомобильных дорогах должно быть от 4 до 9.

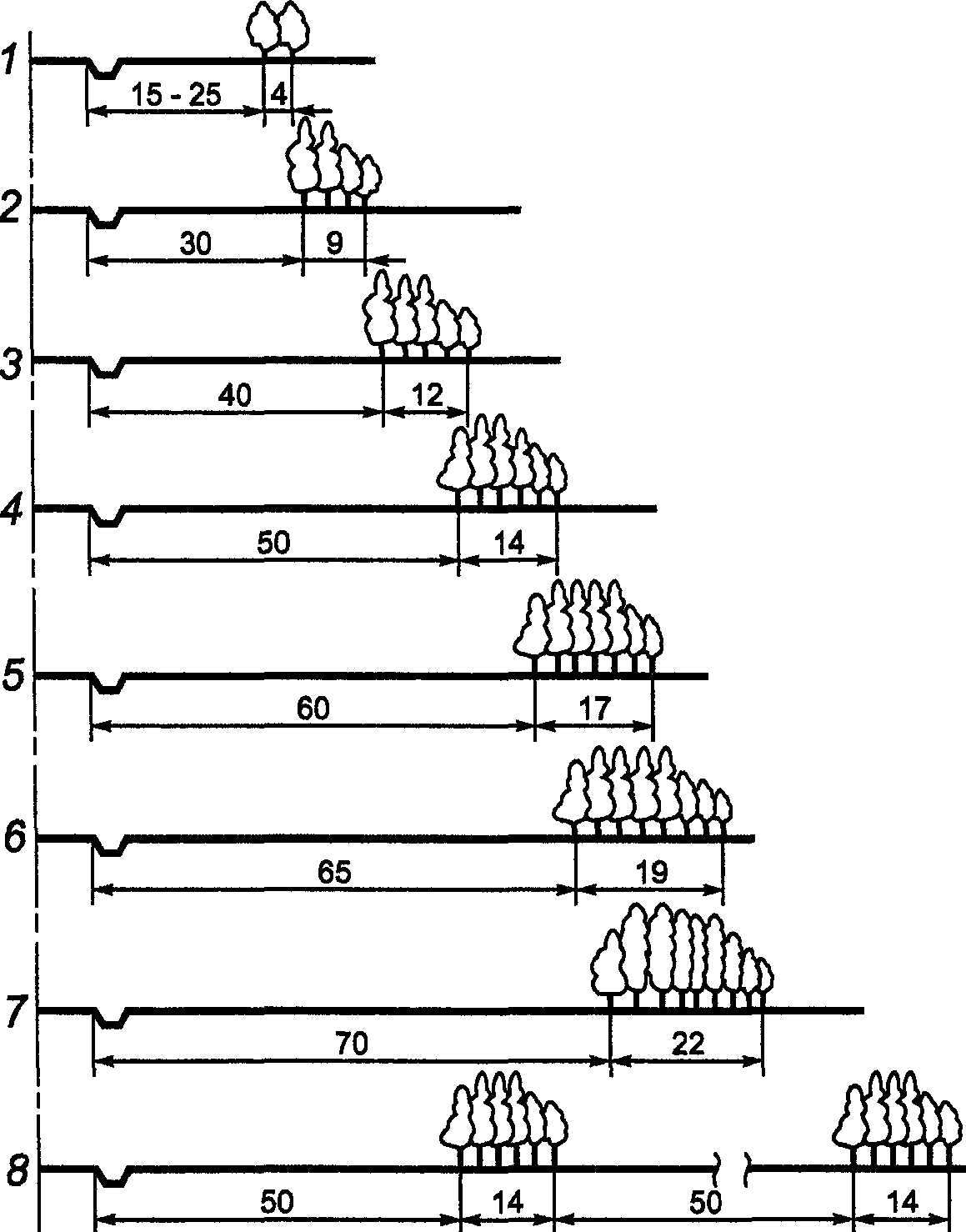

Схемы снегозащитных насаждений в зависимости от объемов снегоприноса к дороге должны соответствовать приведенным на рисунках 1, 2.
Объемы снегоприноса: 1 — 25 м3/м; 2 — 50 м3/м; 3 — 75 м3/м; 4 — 100 м3/м; 5 — 125 м3/м; 6 — 150 м3/м; 7 — 200 м3/м; 8 — 250 м3/м
Рисунок 1 — Схемы снегозащитных насаждений для объемов снегоприноса до 300 м3/м

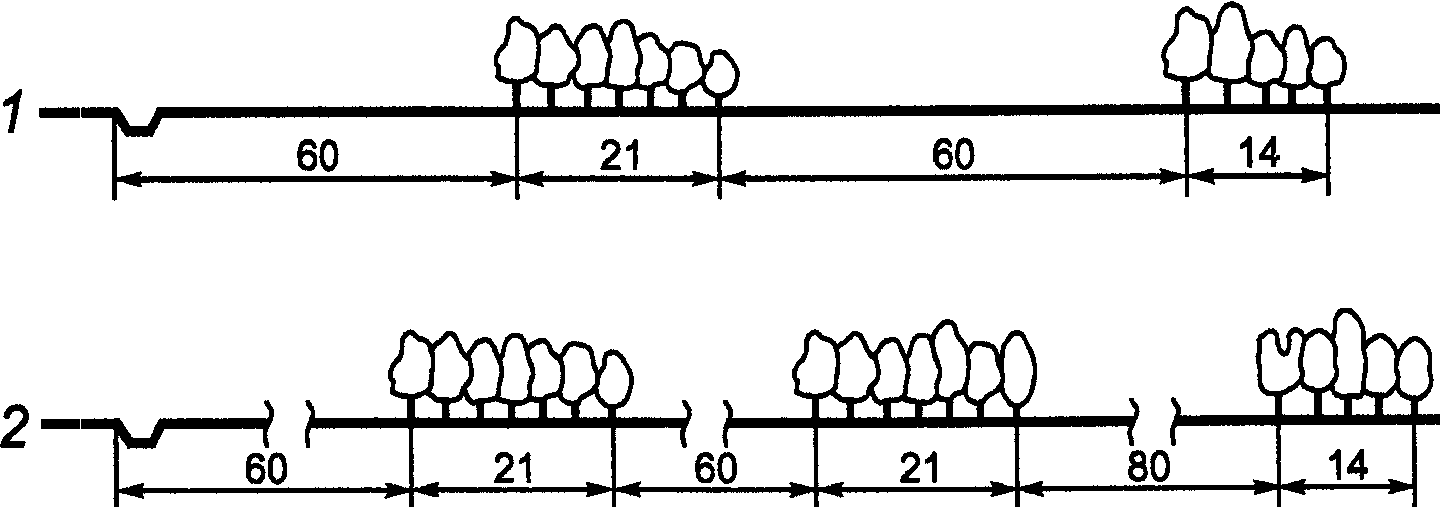

Объемы снегоприноса: 1 — 350 м3/м; 2 — 500 м3/м
Рисунок 2 — Схемы снегозащитных насаждений для объемов снегоприноса более 300 м3/м
Расстояние между рядами деревьев и кустарников в лесной полосе должно составлять от 2,5 до 4,0 м, в зависимости от лесорастительных условий. Расстояние в ряду между деревьями устанавливают от 1 до 2 м, а между кустарниками — от 0,5 до 1,0 м.
4.4.4.2 Снегозадерживающие заборы
Снегозадерживающие заборы для защиты дорог от снега изготавливают и устанавливают с учетом объема снегоприноса.
Заборы изготавливают однопанельными с просветностью решетки до 70% и двухпанельными с просветностью решетки до 50%.
Однопанельные заборы в основном применяют для вторых и третьих рядов многорядных линий заборов, двухпанельные — при устройстве заборов в один ряд или в ближайшем к дороге ряду многорядных линий заборов.
Заборы строят из дерева, сборного железобетона или других материалов.
Необходимую высоту забора H_{\text{з}} определяют по формуле
H_{\text{з}} = 0,34 \sqrt{W_{\text{сд}}} + H_{\text{п}} ,
где W_{\text{сд}} — объем снегоприноса из расчета 7% обеспеченности, м3/м;
H_{\text{п}} — средняя многолетняя наибольшая высота снежного покрова в данной местности, м.
Если по расчету необходима высота более 5 м, устраивают два и более рядов заборов. Общую снегосборную способность заборов W_{\text{з}} , поставленных в несколько рядов, определяют по формуле
W_{\text{з}} = a(n - 1)H_{\text{з}}l + K_{1}H_{\text{з}}^{2} ,
где a — коэффициент, характеризующий степень наполнения снегом пространства между рядами заборов (при отсутствии данных принимают a = 0,8);
l — расстояние между рядами заборов, м;
K_{1} — опытный коэффициент, равный 0,8.
Примечание — При расчетах значение l принимают равным 30H_{\text{з}} .
В зависимости от направления господствующих метелевых ветров и рельефа местности расстояния установки заборов от дорог должны составлять: 15 - 20H_{\text{з}} , если местность горизонтальная или имеет подъем от забора к дороге; 20 - 25H_{\text{з}} , если местность спускается от забора к дороге (в обоих случаях меньшее расстояние принимают для ветров, подходящих к забору под острым углом, большее — для ветров, угол подхода которых близок к прямому).
Если по каким-либо причинам забор нельзя удалить от дороги на нужное расстояние, допускается сократить это расстояние до 10H_{\text{з}} при условии уменьшения просветности его решетки до значения 0,3.
Расстояние между рядами многорядных заборов следует делать равным 30H_{\text{з}} .
Вид защиты выбирают в зависимости от возможности использования прилегающей к дороге территории.
4.4.4.3 Снегопередувающие заборы
Снегопередувающие заборы применяют в открытой безлесной местности с устойчивым направлением метелевых ветров при одновременном сочетании следующих условий:
- господствующие ветры направлены под углом от 50° до 90° к оси дороги;
- сухой и легко подвижный снег;
- объем снегоприноса более 300 м3/м.
Снегопередувающими заборами защищают участки дорог II — IV категорий по [1], проходящие в выемках глубиной до 5 м, по низким насыпям и в нулевых отметках.
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
Для защиты полувыемок-полунасыпей заборы применяют при уклоне косогора не более 45°.
Снегопередувающие заборы изготавливают в виде ветронаправляющих панелей (щитов), укрепляемых вертикально на столбах.
Ветронаправляющие панели могут быть сплошными или иметь просветность не более 0,2.
В зависимости от необходимой ширины зоны продувания дороги применяют различные варианты исполнения заборов, конструктивные параметры которых (высоту забора H, высоту направляющих панелей h_{1} и высоту продуваемого проема h) принимают в соответствии с таблицей 2.
Параметры снегопередувающих заборов
| Вариант исполнения | Конструктивные параметры | Ширина зоны продувания дороги | ||
| H | h_{1} | h | ||
| I | 5,0 | 3,0 | 2,0 | До 6,0 |
| II | 6,5 | 4,0 | 2,5 | От 6,0 до 8,0 |
| III | 8,0 | 5,0 | 3,0 | От 8,0 до 10,0 |
Снегопередувающие заборы изготавливают из дерева, сборного железобетона или других материалов.
Заборы устанавливают на обочине дороги. Защиту заборов от наезда автомобилей обеспечивают при помощи дорожных ограждений.
4.5 Средства организации движения пешеходов, велосипедистов и лиц, использующих для передвижения средства индивидуальной мобильности
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
4.5.1 Тротуары и пешеходные дорожки
(п. 4.5.1 в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
4.5.1.1 Тротуары следует устраивать в пределах населенных пунктов на участках дорог и улицах с твердым покрытием <1>.
Пешеходные дорожки следует устраивать:
- на участках подходов автомобильных дорог I — III категорий и IV категории с твердым покрытием <1> к населенным пунктам при интенсивности движения пешеходов более 200 чел./сут.;
- на участках дорог между населенными пунктами, расположенными на расстоянии менее 1000 м друг от друга.
Пешеходные дорожки или тротуары <2> устраивают:
- на участках дорог вне населенных пунктов от пешеходного перехода до посадочной площадки остановочного пункта маршрутных транспортных средств и до существующей пешеходной дорожки, а также от пешеходного перехода на пересечении (примыкании) в направлении основных потоков пешеходов на расстоянии не менее 50 м;
- на участках дорог в населенных пунктах от пешеходного перехода, а также от посадочной площадки остановочного пункта маршрутных транспортных средств до существующих тротуаров, улиц и пешеходных дорожек.
<1> К дорогам и улицам с твердым покрытием относят дороги и улицы с капитальным и облегченным типом дорожных одежд, а также с переходным типом дорожных одежд, имеющие покрытие из щебня, гравия, песка, щебеночно-песчаных, гравийно-песчаных, щебеночно-гравийно-песчаных смесей, грунтов и других материалов, укрепленных (обработанных) вяжущими.
<2> К тротуарам на дорогах вне населенного пункта относят конструктивный элемент, сформированный вдоль проезжей части, входящий в состав поперечного профиля дороги, при непосредственном примыкании к проезжей части, отделенный бортовым камнем и приподнятый над проезжей частью, предназначенный для движения пешеходов.
(сноски введены Изменением № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
4.5.1.2 На улицах населенных пунктов тротуары устраивают в соответствии с требованиями СП 42.23330, СП 396.1325800, на дорогах — по 4.5.1.3.
При необходимости для обеспечения безопасного движения маломобильных групп населения на дорогах и улицах предусматривают мероприятия по СП 59.13330, СП 396.1325800, СП 136.13330.
4.5.1.3 Тротуары располагают с обеих сторон дороги. В случае отсутствия застройки в границах населенного пункта с одной из сторон тротуар располагают на стороне застройки. В стесненных условиях сложившейся градостроительной застройки, при соответствующем обосновании, допускается размещать тротуар на одной из сторон дороги.
При суммарной (в двух направлениях) интенсивности пешеходного движения в часы пик до 50 чел./ч включительно тротуар должен иметь не менее одной полосы движения, от 51 чел./ч до 1000 чел./ч включительно — не менее двух полос движения. При интенсивности пешеходного движения более 1000 чел./ч число полос движения следует увеличивать на одну полосу движения на каждую тысячу человек.
Ширина одной полосы тротуара с двумя полосами движения и более должна быть не менее 0,75 м. Минимальная ширина пешеходной части однополосного тротуара должна быть не менее 1,0 м, при наличии движения маломобильных групп населения — не менее 1,2 м по ГОСТ Р 59432.
4.5.1.4 Пешеходные дорожки следует устраивать в соответствии с требованиями настоящего стандарта и ГОСТ 33150.
В случае устройства пешеходной дорожки на земляном полотне в одном уровне с обочиной на расстоянии менее 3 м от проезжей части ее отделяют от проезжей части дорожными ограждениями.
4.5.1.5 На дорогах и улицах в населенных пунктах вдоль тротуара устанавливают пешеходные ограждения по ГОСТ Р 52289, ГОСТ Р 70716 и ГОСТ 33128 или устраивают сплошную посадку кустарника, отделяющего пешеходов от проезжей части. Высота кустарника вне треугольников видимости по 4.5.2.2 и внутренних сторон кривых в плане должна быть не более 0,8 м.
4.5.2 Пешеходные переходы
4.5.2.1 Пешеходные переходы на участках дорог, проходящих через населенные пункты, располагают через 200 — 500 м (за исключением пешеходных переходов у перекрестка). При этом выбор мест их размещения осуществляют с учетом сформировавшихся пешеходных связей, расположения остановочных пунктов маршрутных транспортных средств, объектов притяжения пешеходов. В населенных пунктах протяженностью до 0,5 км устраивают не более двух пешеходных переходов с интервалом 150 — 200 м.
Допускается не устраивать пешеходные переходы на дорогах при интенсивности движения транспортных средств менее 20 авт./ч в течение каждого из любых 8 ч рабочего дня недели и интенсивности движения пешеходов, пересекающих проезжую часть в это же время, менее 50 пеш./ч.
На улицах пешеходные переходы устраивают по СП 42.13330, СП 59.13330 и СП 396.1325800.
На дорогах в населенных пунктах и на улицах при необходимости допускается уменьшать расстояние между наземными пешеходными переходами до 50 м.
Не допускается устройство пешеходных переходов (за исключением диагональных) внутри пересечений проезжих частей.
(пп. 4.5.2.1 в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
4.5.2.2 Вне населенных пунктов пешеходные переходы устраивают в местах размещения объектов обслуживания движения (объектов дорожного и придорожного сервиса), в том числе в местах расположения остановочных пунктов маршрутных транспортных средств и иных объектов притяжения пешеходов, напротив тротуаров и пешеходных дорожек, ведущих к этим объектам (учреждениям).
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
На дорогах и улицах на пешеходных переходах в одном уровне с проезжей частью обеспечивают видимость пешехода в зонах треугольников видимости для условий «пешеход-транспорт» по ГОСТ Р 50597, ГОСТ Р 70716.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст, Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
Размеры катетов треугольника видимости для условий «пешеход — транспорт» для улиц при скоростях движения транспортных средств, не оговоренных ГОСТ Р 50597, и для стесненных условий существующих улиц определяют по СП 396.1325800, для дорог — по ГОСТ Р 70716.
(абзац введен Изменением № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
4.5.2.3 Тип пешеходного перехода на дорогах выбирают по ГОСТ 32944, СП 34.13330.
(пп. 4.5.2.3 в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
Рисунок 3 исключен с 01.01.2025. - Изменение № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст.
4.5.2.4 Пешеходный переход должен быть оборудован дорожными знаками, разметкой и иметь освещение (с питанием от распределительных сетей или автономных источников) по 4.6.1.4. В случаях, оговоренных ГОСТ Р 52289, пешеходные переходы оборудуют пешеходными ограждениями.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст, Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
На пешеходных переходах, которыми регулярно пользуются маломобильные группы населения по СП 59.13330, рекомендуется обеспечивать искусственное освещение со средней горизонтальной освещенностью покрытия не менее 50 лк.
(абзац введен Изменением № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
4.5.2.5 На переходах со светофорным регулированием пешеходные светофоры могут быть дополнены цифровыми табло, показывающими время, оставшееся до включения разрешающего сигнала пешеходного светофора, а также звуковым сигналом, действующим во время горения разрешающего сигнала.
При необходимости на расстоянии от 0,2 до 0,5 м от регулируемого пешеходного перехода может быть устроено смежное с ним регулируемое пересечение проезжей части улицы (дороги) велосипедистами и лицами, использующими для передвижения средства индивидуальной мобильности (далее — СИМ). Пересечение должно быть обозначено разметкой 1.15 по ГОСТ Р 51256, оборудовано светофорами Т.3 или Т.9 по ГОСТ Р 52282 и ГОСТ Р 52289.
(абзац введен Изменением № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
4.5.2.6 Абзац исключен с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
На дорогах с разделительной полосой в местах нахождения пешеходных переходов в разных уровнях с проезжей частью должны быть установлены ограничивающие пешеходные ограждения перильные или сетчатые по ГОСТ Р 52289 и ГОСТ 33128 длиной не менее 20 м на центральной разделительной полосе в обе стороны от пешеходного перехода (при отсутствии на разделительной полосе удерживающих ограждений для автомобилей).
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
4.5.3 Велосипедные и велопешеходные дорожки, полосы для велосипедистов и полосы для лиц, использующих для передвижения СИМ
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
4.5.3.1 Велосипедные и велопешеходные дорожки должны соответствовать требованиям настоящего стандарта и ГОСТ 33150.
Велосипедные дорожки в городских и сельских поселениях устраивают в соответствии с СП 42.13330.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст, Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
4.5.3.2 Рекомендуемая длина велосипедных дорожек на подходах к населенным пунктам указана в таблице 4.
| Численность населения, тыс. чел. | Св. 500 | 500 — 250 | 250 — 100 | 100 — 50 | 50 — 25 | 25 — 10 |
|---|---|---|---|---|---|---|
| Длина велосипедной дорожки, км | 15 | 15 — 10 | 10 — 8 | 8 — 6 | 6 — 3 | 3 — 1 |
4.5.3.3 Велосипедные дорожки располагают на отдельном земляном полотне, у подошвы насыпей и за пределами выемок или на специально устраиваемых бермах.
На подходах к искусственным сооружениям велосипедные дорожки могут размещаться на обочине с отделением их от проезжей части ограждениями или разделительными полосами.
При устройстве велосипедной дорожки на мостовом сооружении, на насыпи высотой более 1,5 м и на подпорной стене высотой более 1 м у ее внешнего края устанавливают удерживающие ограждения высотой не менее 1,3 м, устойчивостью к динамической нагрузке 1,2 кДж и к статической вертикальной нагрузке 1,5 кН, изготовленные по стандартам организаций.
(абзац введен Изменением № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
4.5.3.4 Ширина разделительной полосы между автомобильной дорогой и параллельной или свободно трассируемой велосипедной дорожкой должна быть не менее 1,5 м. В стесненных условиях допускается разделительная полоса шириной 1,0 м, возвышающаяся над проезжей частью не менее чем на 0,15 м, с окаймлением бордюром.
4.5.3.5 Основные параметры велосипедных и велопешеходных дорожек, полос для велосипедистов и полос для лиц, использующих для передвижения СИМ, приведены в таблице 5.
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
| Нормируемый параметр | Рекомендуемые значения | |
| при новом строительстве | минимальные при благоустройстве и в стесненных условиях | |
| Расчетная скорость движения, км/ч | 25 | 15 |
| Ширина проезжей части велосипедной дорожки, м, для движения: | ||
| (в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст) однополосного одностороннего | ||
| 1,0 | 0,75 | двухполосного одностороннего |
| 1,75 | 1,50 | двухполосного со встречным движением |
| 2,50 | 2,00 | Ширина пешеходной и велосипедной (велопешеходной) дорожки с разделением движения, м |
| 4,00 <1> | 3,25 <2> | (в ред. Изменения № 1, утв. Приказом Росстандарта от 09.12.2013 № 2218-ст, Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст) |
| Ширина пешеходной и велосипедной (велопешеходной) дорожки с совмещенным движением, м 2,50 <3> | ||
| 2,00 <4> | (в ред. Изменения № 1, утв. Приказом Росстандарта от 09.12.2013 № 2218-ст, Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст) | Ширина полосы для велосипедистов, полосы для лиц, использующих для передвижения СИМ |
| 1,20 0,90 | ||
| (в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст) | Ширина обочин велосипедной дорожки, м | 0,5 |
| 0,5 Наименьший радиус кривых в плане, м: | ||
| при отсутствии виража | ||
| 50 | 15 | при устройстве виража |
| 20 | 10 | Наименьший радиус вертикальных кривых, м: |
| выпуклых | ||
| 500 | 400 | вогнутых |
| 150 | 100 | Наибольший продольный уклон, ‰ |
| 60 | 70 | Поперечный уклон проезжей части, ‰ |
| 20 | 20 | Уклон виража, ‰ , при радиусе: |
| 10 — 20 м | ||
| Более 40 | 30 | 20 — 50 м |
| 30 | 20 | 50 — 100 м |
| 20 | 15 — 20 | Габарит по высоте, м |
| 2,50 | 2,25 | Минимальное расстояние до бокового препятствия, м |
| 0,50 | 0,50 | <1> Ширина пешеходной дорожки 1,5 м, велосипедной — 2,5 м. |
| <2> Ширина пешеходной дорожки 1,5 м, велосипедной — 1,75 м. | <3> При интенсивности движения не более 30 ед./ч и 15 пеш./ч. | (в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст) |
| <4> При интенсивности движения не более 30 ед./ч и 50 пеш./ч. (в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст) | ||
| 4.5.3.6 Однополосные велосипедные дорожки располагают с наветренной стороны от дороги (в расчете на господствующие ветры в летний период), двухполосные — при возможности по обеим сторонам дороги. 4.5.3.7 Длины подъемов велосипедных дорожек должны быть не более указанных в таблице 6. | ||
| Таблица 6 | ||
| Продольный уклон велосипедной дорожки, ‰ | 70 | 60 | 50 | 40 | 30 |
|---|---|---|---|---|---|
| Предельная длина подъема, м | 30 | 60 | 150 | 250 | 500 |
4.5.3.8 Абзац исключен с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
Светофорное регулирование устанавливают при интенсивности велосипедного движения не менее 50 вел./ч.
На пересечениях с автомобильными дорогами велосипедные дорожки допускается совмещать с пешеходными переходами.
4.5.3.9 Велосипедные дорожки в районе пересечений должны быть освещены на расстоянии не менее 60 м от пересекаемой автомобильной дороги.
Велосипедные и велопешеходные дорожки при необходимости оборудуют стационарным наружным освещением при расстоянии до места возможного подключения к распределительным сетям не более 500 м.
(абзац введен Изменением № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
Нормы освещения принимают по ГОСТ Р 55706 для класса объекта по освещению П4.
(абзац введен Изменением № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
4.5.3.10 Велосипедные дорожки должны иметь твердое покрытие из асфальтобетона, бетона или каменных материалов, обработанных вяжущим.
4.6 Средства улучшения условий видимости
4.6.1 Стационарное электрическое освещение
4.6.1.1 Стационарное электрическое освещение на автомобильных дорогах устраивают:
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
- на участках, проходящих по населенным пунктам и за их пределами на расстоянии от них не менее 100 м, по СП 52.13330;
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
б) на существующих с расчетной интенсивностью движения 16 тыс. авт./сут и более;
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
- на платных участках автомобильных дорог с числом полос движения четыре и более вне зависимости от интенсивности движения;
(перечисление введено Изменением № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
а) на вновь строящихся дорогах:
- длиной более 100 м;
- длиной от 25 м до 50 м — при длине кабельной линии до пункта подключения до 5 км включительно;
- длиной более 50 м до 100 м — при длине кабельной линии до пункта подключения до 10 км включительно;
б) на существующих дорогах при наличии возможности подключения к электрическим распределительным сетям в соответствии с таблицей 7;
в) на всех мостах, путепроводах и эстакадах на улицах;
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
- на всех пересечениях (примыканиях) в разных уровнях, на пересечениях дорог I и II категорий в одном уровне, а также на подходах к ним на расстоянии не менее 250 м от начала переходно-скоростных полос;
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
- на подходах к железнодорожным переездам на расстоянии не менее 250 м;
- в транспортных автодорожных тоннелях по СП 122.13330 и на подходах к въездным порталам на расстоянии безопасного торможения по СП 52.13330;
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
- на участках дорог в зоне размещения переходно-скоростных полос на съездах к сооружениям обслуживания движения, действующим в темное время суток;
- на остановочных пунктах маршрутных транспортных средств по 5.3.2.1 и 5.3.3.1, на наземных пешеходных переходах по 4.5.2.4 и на подходах (подъездах) к ним по ГОСТ 32944, на пешеходных дорожках на подходах к населенным пунктам и между ними, в случае если населенные пункты расположены на расстоянии менее 1000 м друг от друга, а также на велосипедных и велопешеходных дорожках по 4.5.3.9 и ГОСТ 33150;
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
(перечисление введено Изменением № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
(перечисление введено Изменением № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
- на пунктах взимания платы за проезд на платных дорогах, расположенных вне населенных пунктов, где предусмотрена остановка транспортных средств, и на подъездах к ним длиной 250 м;
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
- на пунктах транспортного, весового и габаритного контроля и на подъездах к ним <1>, на постах санитарно-эпидемиологической, ветеринарной, пограничной, таможенной и дорожно-патрульной служб.
(перечисление введено Изменением № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
<1> Длиной 150 м вне населенных пунктов, длиной 50 м — в населенных пунктах.
(сноска введена Изменением № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
Стационарное электрическое освещение рекомендуется устраивать на дорогах II категории с четырьмя полосами движения.
(абзац введен Изменением № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
4.6.1.2 При расстоянии между соседними последовательно расположенными населенными пунктами менее 1000 м или расстоянии между отдельными освещенными объектами менее 500 м на автомобильных дорогах следует предусматривать непрерывное освещение.
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
4.6.1.3 Освещение железнодорожных переездов следует устраивать с учетом норм искусственного освещения объектов железнодорожного транспорта.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
4.6.1.4 Нормы освещения проезжей части участков дорог принимают по ГОСТ 33176, улиц — по ГОСТ Р 55706.
(п. 4.6.1.4 в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
4.6.1.5 — 4.6.1.9 Исключены с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
4.6.1.10 Опоры стационарного электрического освещения (далее — опоры) должны соответствовать требованиям ГОСТ 32947.
(абзац введен Изменением № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
Опоры устанавливают за бровкой земляного полотна на расстоянии от нее не менее 0,5 м. В населенных пунктах, где дорога имеет профиль городского типа, опоры устанавливают за бортовым камнем на расстоянии от него до цокольной части опоры не менее 1,0 м. На улицах допускается уменьшать это расстояние до 0,5 м.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст, Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
На насыпях высотой до 3 м для установки опор устраивают присыпные бермы, а при большей высоте насыпи — свайный фундамент.
На насыпях высотой более 3 м при наличии неустойчивых откосов земляного полотна, на участках дорог, где размещению опор препятствуют кабельные или воздушные линии связи и электропередачи, допускается устанавливать опоры на обочине или разделительной полосе. При этом применяют травмобезопасные опоры.
На обочинах автомобильных дорог и в населенных пунктах могут быть использованы выносные опоры, фундаментная часть которых имеет Г-образную форму. Такие опоры применяют в стесненных условиях при необходимости соблюдения требуемого расстояния между опорой и другими подземными коммуникациями.
4.6.1.11 Исключен с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
4.6.1.12 На мостах (путепроводах) опоры устанавливают в створе перил или за ними в стальных стаканах, а также прикрепляют при помощи фланцевых соединений к несущим конструкциям сооружения.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
На мостах с «ездою понизу» светильники размещают на тросах или прикрепляют к элементам конструкции сооружения при помощи кронштейнов.
4.6.1.13 Наружные осветительные установки включают в вечерние сумерки при естественной освещенности менее 20 лк, а отключают — в утренние сумерки при естественной освещенности более 10 лк.
4.6.1.14 При естественной освещенности более 100 лк транспортные тоннели освещают в дневном режиме, а при естественной освещенности менее 100 лк — в ночном режиме по СП 52.13330.
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
4.6.1.15 В темное время суток при интенсивности движения пешеходов менее 40 чел./ч и транспортных средств в обоих направлениях менее 50 ед./ч допускается снижение уровня наружного освещения путем отключения 50% светильников или при помощи регулятора светового потока.
4.6.1.16 В темное время суток не допускается отключение наружного освещения или снижение освещенности поверхности проезжей части в местах пешеходных переходов, расположенных в населенных пунктах, за исключением случаев аварийного нарушения электроснабжения.
4.6.1.17 Эксплуатационное состояние стационарного электрического освещения должно соответствовать требованиям ГОСТ Р 50597.
(пп. 4.6.1.17 введен Изменением № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
4.6.2 Дорожные зеркала
4.6.2.1 Дорожные зеркала должны соответствовать требованиям ГОСТ 33144 и устанавливаться в соответствии с требованиями настоящего стандарта в местах, предусмотренных ГОСТ 33151.
(п. 4.6.2.1 в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
4.6.2.2 — 4.6.2.13 Исключены с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
4.6.2.14 Типоразмер зеркала должен соответствовать категории дорог и улиц, на которых его устанавливают (см. таблицу 15).
| Типоразмер зеркала | Категории дорог и улиц |
| I | Автомобильные дороги IV категории, улицы и дороги местного значения |
| II | Автомобильные дороги III категории, магистральные улицы районного значения |
| III — IV | Автомобильные дороги II категории, магистральные улицы общегородского значения |
| (в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст) | |
4.6.2.15 — 4.6.2.18 Исключены с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
4.6.2.19 На участках въезда или пересечения дороги с необеспеченной видимостью зеркала применяют совместно со знаком 2.5 «Движение без остановки запрещено» по ГОСТ Р 52290.
На участках горизонтальных кривых малого радиуса и серпантинах горных дорог зеркала могут применяться со знаками 1.34.1 и 1.34.2 «Направление поворота» по ГОСТ Р 52290.
5 Требования к зданиям и сооружениям обслуживания движения
5.1 Объекты обслуживания участников дорожного движения
(подраздел 5.1 в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
Автостоянки, здания и сооружения для отдыха водителей и пассажиров, комплексы придорожного сервиса многофункциональные, парковки, обзорные площадки, площадки отдыха, пункты питания должны соответствовать и размещаться по ГОСТ 33062, устройства аварийно-вызывной связи и устройства оказания услуг связи — по 5.1.5, остановочные пункты маршрутных транспортных средств — по 5.3.2.
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
5.1.1 Здания и сооружения для отдыха водителей и пассажиров
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
5.1.1.1 Мотели и кемпинги размещают в соответствии с требованиями настоящего стандарта и ГОСТ 33062.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
Абзац исключен с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
5.1.1.2 Для ориентировочных расчетов требуемую вместимость зданий и сооружений для отдыха и пунктов питания на участках дорог протяженностью 100 — 120 км в пригородных зонах крупных городов их суммарную вместимость определяют в соответствии с таблицей 16.
5.1.1.3 При определении вместимости размещаемых в пригородной зоне нескольких предприятий обслуживания с одним и тем же видом услуг следует учитывать неравномерность в потребности участников дорожного движения в данном виде услуг в зависимости от удаленности от границы города (см. таблицу 17).
| Удаленность участка дороги относительно границы города, км | 0 — 30 | 31 — 60 | 61 — 90 | 91 — 120 |
|---|---|---|---|---|
| Доля от суммарной вместимости предприятий на всем пригородном участке дороги | 0,15 | 0,20 | 0,35 | 0,30 |
При размещении предприятий питания относительно дороги и организации мест стоянки автомобилей необходимо учитывать, что соотношение числа съезжающих к предприятиям автомобилей не одинаково по направлениям движения и на разном удалении от границы города (см. таблицу 18).
5.1.2 Площадки отдыха
5.1.2.1 Площадки отдыха размещают и обустраивают в соответствии с требованиями настоящего стандарта и ГОСТ 33062.
(абзац введен Изменением № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
Площадки отдыха устраивают через 15 — 20 км на дорогах I и II категорий, 25 — 30 км на дорогах III категории и 40 — 50 км на дорогах IV категории.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
5.1.2.2, 5.1.2.3 Исключены с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
5.1.2.4 Площадки отдыха состоят из трех планировочных зон: стоянки автомобилей с въездом и выездом, зоны отдыха и санитарно-гигиенической зоны.
Санитарно-гигиенические зоны должны в обязательном порядке включать установку туалетов и контейнеров для сбора мусора.
Абзац исключен с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
5.1.2.5 Исключен с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
5.1.3 Площадки для остановки и стоянки автомобилей
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
5.1.3.1 Площадки для остановки и стоянки автомобилей следует предусматривать у пунктов питания, торговли, культурных, спортивных сооружений, административных зданий, источников питьевой воды и в других местах с систематическими остановками автомобилей.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
На дорогах I — III категорий их следует размещать за пределами земляного полотна.
5.1.3.2 Вместимость площадок на дорогах должна соответствовать нормам, приведенным в таблице 19, на улицах - СП 42.13330.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст, Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
(таблица 19 в ред. Изменения № 2, утв. Приказом
Росстандарта от 15.04.2020 № 163-ст)
5.1.3.3 Площадки для кратковременной остановки транспортных средств вне пределов населенных пунктов размещают по ГОСТ 33062.
(п. 5.1.3.3 введен Изменением № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
5.1.4 Пункты первой медицинской помощи
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
5.1.4.1 На дорогах должны быть размещены дорожные знаки сервиса 7.1 «Пункт первой медицинской помощи» и 7.2 «Больница» в соответствии с ГОСТ Р 52289.
5.1.4.2 Перечень медицинских учреждений, информацию о которых размещают на дорогах, должен быть согласован с региональными органами управления медицинскими учреждениями.
5.1.5 Сооружения связи
5.1.5.1 Аварийно-вызывную связь организуют на автомобильных дорогах I категории в соответствии с утвержденными проектами.
5.1.5.2 Система аварийно-вызывной связи включает в себя вызывные колонки, линии связи (оборудование радиосвязи) и диспетчерский центр (пункт).
5.1.5.3 Корпус вызывной колонки должен иметь прочность, обеспечивающую его сохранность при механизированной мойке, чистке от грязи и уборке снега с дороги.
Корпус должен быть выполнен из антикоррозионных материалов или иметь антикоррозионное покрытие. Цвет корпуса колонки должен иметь красный или оранжевый цвет. На стороне корпуса, направленной навстречу движению, должен быть изображен в уменьшенном масштабе дорожный знак 7.6 «Телефон» по ГОСТ Р 52290, выполненный из световозвращающих материалов.
В верхней части корпуса должен быть размещен колпак белого цвета с внутренним освещением, яркость которого должна соответствовать яркости дорожных знаков с внутренним освещением по ГОСТ Р 52290. Освещение в колпаке должно включаться в темное время суток. В корпусе колпака должен быть установлен дополнительный источник света, увеличивающий яркость свечения колпака в 2 — 3 раза и работающий в импульсном режиме с частотой мигания 2 Гц. Дополнительный источник света должен включаться при включении вызова оператора или соответствующих служб экстренной помощи.
На корпусе колонки должна находиться сигнальная кнопка (рычаг) вызова оператора или несколько кнопок (рычагов) для вызова соответствующих служб экстренной помощи (дорожно-патрульной службы, медицинской или технической помощи). У каждой кнопки (рычага) должен быть изображен символ, соответствующий виду необходимой помощи.
Со стороны кнопок (рычагов) должно быть размещено устройство, обеспечивающее голосовую связь с оператором.
5.1.5.4 Вызывные колонки размещают попеременно с каждой стороны дороги на присыпных бермах с интервалом не более 4 км.
5.1.5.5 Вызывные колонки располагают на присыпных бермах на расстоянии не менее 4,0 м от проезжей части.
В стесненных условиях колонки могут размещаться на обочине дороги с ограждением их от наезда транспортных средств при помощи дорожных ограждений.
5.1.5.6 Линии связи (оборудование радиосвязи) должны обеспечивать передачу сигналов от колонки в диспетчерский центр (пункт) и двустороннюю голосовую связь между абонентом и оператором.
5.1.5.7 Диспетчерский центр (пункт) должен иметь оборудование (пульт управления) для приема сигналов и сообщений от абонентов и связи с соответствующими службами экстренной помощи.
На пульте управления при помощи световой индикации должны обозначаться номер колонки, с которой поступил вызов, и вид необходимой помощи. Индикация должна активироваться в момент поступления сигнала от абонента.
Диспетчерский центр (пункт) должен быть оборудован устройством записи всех поступивших от абонентов сообщений.
5.1.5.8 Режим работы системы аварийно-вызывной связи — круглосуточный.
5.1.5.9 Здания и сооружения для отдыха водителей и пассажиров, комплексы придорожного сервиса многофункциональные, площадки отдыха, пункты питания рекомендуется обустраивать устройствами оказания услуг связи.
(пп. 5.1.5.9 введен Изменением № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
5.2 Сооружения для технического обслуживания транспортных средств
5.2.1 Станции автозаправочные
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
5.2.1.1 Автозаправочные станции (далее — АЗС) на участках дорог вне населенных пунктов размещают в соответствии с требованиями настоящего стандарта, ГОСТ 33062 и СП 34.13330, в населенных пунктах — по СП 42.13330.
(пп. 5.2.1.1 в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
5.2.1.2 Минимальную мощность АЗС (число заправок в сутки) и расстояние между ними в зависимости от интенсивности движения и категории автомобильной дороги принимают по ГОСТ 33062.
(п. 5.2.1.2 в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
5.2.1.3 Расстояния от АЗС до границ земельных участков детских дошкольных учреждений, общеобразовательных школ, школ-интернатов, лечебных учреждений со стационаром или до стен жилых, общественных зданий и сооружений должно быть не менее 25 м при одной-двух топливораздаточных колонках и не менее 50 м — при трех и более.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
5.2.1.4 Запрещается размещать АЗС на расстоянии менее 25 м от посадочных площадок, разворотных и отстойно-разворотных площадок наземного пассажирского транспорта, пешеходных переходов.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
5.2.1.5 АЗС размещают на отдельных площадках.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
5.2.1.6 Въезды и выезды с АЗС устраивают раздельными.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
АЗС, расположенные на участках автомобильных дорог вне населенных пунктов, обустраивают переходно-скоростными полосами согласно требованиям ГОСТ 33062 и СП 34.13330. На участках дорог, проходящих через населенные пункты, переходно-скоростные полосы в стесненных условиях допускается не устраивать.
(абзац введен Изменением № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
5.2.2 Станции технического обслуживания автомобилей
5.2.2.1 Станции технического обслуживания (СТОА) на дорогах размещают в соответствии с требованиями настоящего стандарта и ГОСТ 33062.
(п. 5.2.2.1 в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
5.2.2.2 Расстояния от границ участков СТОА до окон жилых домов и общественных зданий, а также до границ земельных участков школ, детских дошкольных учреждений и лечебных учреждений стационарного типа следует принимать не менее приведенных в таблице 22.
| Здания, до которых определяются расстояния | Расстояние от СТОА при числе постов, м | |
| 10 и менее | 11 — 30 <*> | |
| Жилые дома (в том числе торцы жилых домов без окон) | 25 | 50 |
| Общественные здания | 25 | 50 |
| Общеобразовательные школы и детские дошкольные учреждения | 50 | <**> |
| Лечебные учреждения со стационаром | 50 | <**> |
| <*> Расстояние определяется по согласованию с органами Государственного санитарно-эпидемиологического надзора, но не менее 100 м от жилых домов. <**> Определяется по согласованию с органами Государственного санитарно-эпидемиологического надзора. | ||
5.2.2.3 Исключен с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
5.2.3 Пункты мойки
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
5.2.3.1 Пункты мойки на дорогах размещают в соответствии с требованиями настоящего стандарта и ГОСТ 33062.
(абзац введен Изменением № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
Моечные пункты автомобилей сооружают в соответствии с проектами, согласованными в установленном порядке.
5.2.3.2 Пункты мойки автомобилей размещают в составе станций и пунктов технического обслуживания автомобилей и как отдельно стоящие сооружения.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
5.2.3.3 Отдельно стоящие пункты мойки на 1 — 2 поста должны быть размещены на расстоянии не менее 25 м от жилых домов, общественных зданий и сооружений, школ-интернатов, лечебных учреждений со стационаром.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
5.3 Остановочные пункты маршрутных транспортных средств <*>
(в ред. Изменения № 1, утв. Приказом Росстандарта от 09.12.2013 № 2218-ст)
<*> Не относится к остановочным пунктам рельсовых транспортных средств.
5.3.1 Остановочные пункты маршрутных транспортных средств на дорогах и улицах должны размещаться в местах промежуточных остановок на маршруте следования в соответствии с требованиями настоящего стандарта, ГОСТ 33062 - для дорог, СП 42.13330 и СП 396.1325800 - для улиц.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст, Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
5.3.2 Требования к остановочным пунктам на дорогах вне населенных пунктов
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
5.3.2.1 Остановочный пункт должен состоять из следующих элементов:
- остановочная площадка;
- посадочная площадка;
- площадка ожидания;
- переходно-скоростные полосы;
- заездной «карман» (при размещении остановочного пункта у пересечений и примыканий автомобильных дорог);
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
- боковая разделительная полоса между остановочной площадкой и проезжей частью <1> для дорог IБ, IВ, II и III категорий;
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
<1> Разделительную полосу устраивают по всей длине остановочной площадки и на расстоянии не менее 20 м от нее в обе стороны. Ширина разделительных полос для дорог IБ — II категорий должна быть не менее 0,75 м, а для дорог III категории — не менее 0,5 м. Отгон разделительной полосы должен быть не менее 15 м.
(сноска введена Изменением № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
- исключено с 01.01.2025. - Изменение № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст;
- павильон по 5.3.3.10;
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
- скамьи;
- туалет (через 10 — 15 км для дорог I — III категорий);
- контейнер и урны для мусора (для дорог IV категории только урна);
- технические средства организации дорожного движения (дорожные знаки, разметка, ограждения);
- освещение (с питанием от распределительных сетей или автономных источников).
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
Пешеходные переходы в местах расположения остановочных пунктов устраивают по 4.5.2.2 и ГОСТ Р 70716.
(абзац введен Изменением № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
5.3.2.2 На дорогах IА категории остановочные пункты размещают вне пределов земляного полотна, на откосе насыпи на присыпной берме. Расстояние между остановочными пунктами должно быть не менее 5,0 км.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст, Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
Съезды к остановочным пунктам и выезды от них на основную дорогу должны быть раздельными.
Остановочные пункты на дорогах IА категории рекомендуется располагать на боковых проездах и на дорогах, пересекаемых дорогой категории IА.
(абзац введен Изменением № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
5.3.2.3 На дорогах IБ, IВ — IV категорий остановочные пункты располагают не чаще чем через 3 км. При необходимости на дорогах II категории и на дорогах III, IV категорий допускается это расстояние уменьшать до 1,5 км. В курортных районах и на территориях с высокой плотностью населения остановочные пункты располагают не чаще чем через 0,4 км. Остановочные пункты рекомендуется располагать вблизи от объектов тяготения (массового посещения) на расстояниях по СП 34.13330.
(пп. 5.3.2.3 в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
5.3.2.4 В местах размещения остановочных пунктов должно быть обеспечено расстояние видимости для остановки автомобиля для дорог соответствующих категорий.
5.3.2.5 Вне зон пересечений и примыканий остановочные пункты смещают по ходу движения на расстояние не менее 30 м между ближайшими краями посадочных площадок. При наличии пешеходных переходов в разных уровнях с проезжей частью их можно располагать непосредственно за пешеходным переходом.
(пп. 5.3.2.5 в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
5.3.2.6 В зонах пересечений и примыканий дорог остановочные пункты располагают за пересечениями и примыканиями по ходу движения вне пределов треугольников видимости, определяемых по ГОСТ Р 58653.
Допускается размещать остановочные пункты маршрутных транспортных средств противоположных направлений до пересечения или примыкания на расстоянии между ними по 5.3.2.5 с соблюдением требований ГОСТ Р 58653 по треугольнику видимости.
При размещении остановочного пункта у примыкания на противоположной от него стороне дороги, а также за примыканием, на котором организовано только правоповоротное движение транспортных средств, расстояние от посадочной площадки остановочного пункта до ближайшей границы примыкания должно быть не менее 30 м.
(пп. 5.3.2.6 в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
5.3.2.7 Остановочные и посадочные площадки устраивают по СП 34.13330. Ширина посадочной площадки должна быть не менее 2 м.
Требования к павильонам остановочных пунктов — по 5.3.3.10.
(пп. 5.3.2.7 введен Изменением № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
5.3.3 Требования к остановочным пунктам на участках дорог в пределах населенных пунктов и на улицах
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
5.3.3.1 Остановочный пункт должен состоять из следующих элементов:
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
- боковая разделительная полоса по 5.3.3.3;
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
- исключено с 01.01.2025. - Изменение № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст;
- скамья;
- урна для мусора;
- технические средства организации дорожного движения (дорожные знаки, разметка, ограждения) по ГОСТ Р 52289;
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
Остановочный пункт на улицах размещают в заездном «кармане» по 5.3.3.2 — 5.3.3.4 и по СП 396.1325800.
(абзац введен Изменением № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст; в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
Пешеходные переходы в местах расположения остановочных пунктов устраивают по 4.5.2.1 и ГОСТ Р 70716.
(абзац введен Изменением № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
5.3.3.2 На улицах населенных пунктов остановочные пункты размещают с обеспечением следующих требований:
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
на магистральных дорогах скоростного и улицах непрерывного движения в непосредственной близости от пешеходных переходов в разных уровнях — вне габаритов проезжей части, в габаритах проезжей части при наличии выделенной полосы для маршрутных транспортных средств или на боковых проездах;
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
на магистральных дорогах и улицах общегородского значения регулируемого движения и на улицах районного значения при уровне загрузки не более 0,6, разрешенной скорости движения не более 60 км/ч и отсутствии экспресс-маршрутов — в габаритах проезжей части;
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
на магистральных дорогах, городских дорогах, улицах с проезжей частью в одну-две полосы движения в одном направлении при уровне загрузки более 0,6 — в заездных «карманах» (вне габаритов проезжей части).
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
В остальных случаях остановочные пункты могут размещаться как в габаритах проезжей части, так и вне габаритов в заездных «карманах».
(абзац введен Изменением № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
5.3.3.3 На магистральных дорогах скоростного движения остановочные пункты устраивают в заездных «карманах» с переходно-скоростными полосами для замедления и ускорения движения длиной соответственно не менее 100 м и 150 м с уменьшением или увеличением их длины на 10 м соответственно на каждые 10_{00}^{0} подъема или спуска продольного профиля.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
Остановочные пункты отделяют от основных полос движения боковой разделительной полосой шириной не менее 0,75 м.
5.3.3.4 Заездные «карманы» на участках дорог в пределах населенных пунктов должны иметь участки отгонов по 15 — 30 м.
На улицах параметры заездных карманов должны соответствовать требованиям СП 396.1325800.
(пп. 5.3.3.4 в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
5.3.3.5 Исключен с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
5.3.3.6 Остановочные пункты на линиях троллейбуса и автобуса на улицах следует размещать за перекрестком на расстоянии не менее 15 м от его границы до посадочной площадки или за наземным пешеходным переходом на расстоянии от его границ до посадочной площадки, обеспечивающем боковую видимость по СП 396.1325800.
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
Допускается размещать остановочные пункты перед перекрестком по СП 396.1325800.
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
5.3.3.7 Длину посадочной площадки на дорогах принимают по СП 34.13330, на улицах — по СП 396.1325800. В стесненных условиях на дорогах и улицах в населенных пунктах допускается принимать длину посадочной площадки не менее 8 м.
(пп. 5.3.3.7 в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
5.3.3.8 Посадочную площадку устраивают на границе остановочной площадки.
Длина остановочной площадки должна быть равна длине посадочной площадки, ширина посадочной площадки должна быть не менее 2 м. В населенных пунктах в стесненных условиях ширина посадочной площадки может быть уменьшена до 1,5 м.
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
Возвышение посадочной площадки над остановочной должно быть от 0,15 до 0,30 м.
(в ред. Изменения № 1, утв. Приказом Росстандарта от 09.12.2013 № 2218-ст, Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
5.3.3.9 С целью обеспечения безопасных условий движения на перегонах улиц расстояние между посадочными площадками остановочных пунктов встречных направлений при их размещении в габаритах проезжей части и устройстве наземного пешеходного перехода определяется на основании минимального расстояния боковой видимости пешеходов по СП 396.1325800.
Пешеходный переход размещают между остановочными пунктами перед посадочными площадками.
Допускается размещать остановки в одном створе рядом с пешеходным переходом при соблюдении условий по 6.22 СП 396.1325800.2018.
(пп. 5.3.3.9 в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
5.3.3.10 Посадочные площадки на всех остановочных пунктах должны быть оборудованы павильонами для пассажиров закрытого или открытого типов (в т.ч. в виде навеса). Выбор типа павильона осуществляют в зависимости от климатических условий района размещения остановочного пункта. На дорогах IV категории допускается устанавливать павильон с одной стороны дороги.
Размер павильона определяют из расчета 0,5 м2/чел. с учетом числа пассажиров, одновременно находящихся в час пик на остановочном пункте, но не менее 5 м2.
Расстояние от края проезжей части (остановочной площадки) до ближайшего к ней края павильона должно быть не менее 3 м. В стесненных условиях допускается уменьшать это расстояние до 1,5 м.
В павильонах должны быть установлены скамья и с внешней стороны — урна для мусора.
(пп. 5.3.3.10 в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
5.3.3.11 Павильон должен быть надежно закреплен и быть устойчивым к опрокидыванию.
(пп. 5.3.3.11 введен Изменением № 1, утв. Приказом Росстандарта от 09.12.2013 № 2218-ст)
5.3.4 Оборудование остановочных пунктов техническими средствами организации дорожного движения
5.3.4.1 Остановочные пункты оборудуют дорожными знаками по ГОСТ Р 52290 и дорожной разметкой по ГОСТ Р 51256, которые применяют по ГОСТ Р 52289.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
5.3.4.2 Для упорядочения движения пешеходов на остановочных пунктах, размещенных у надземных или подземных пешеходных переходов, устанавливают пешеходные ограждения, размещаемые от границы посадочной площадки до пешеходного перехода.
5.3.4.3 На дорогах с разделительной полосой пешеходные ограждения устанавливают на разделительной полосе на расстоянии по 100 м в обе стороны от места расположения подземного или надземного пешеходного перехода.
(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.11.2024 № 1633-ст)
5.3.4.4 Допускается установка пешеходных ограждений у остановочных пунктов с наземными пешеходными переходами. При этом ограждения размещают от начала посадочной площадки до ближайшей границы пешеходного перехода.
5.3.4.5 — 5.3.4.7 Исключены с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
5.3.4.8 При размещении остановочных пунктов на улицах с боковыми проездами устраивают наземные пешеходные переходы через боковые проезды даже в случае наличия подземных переходов.
(п. 5.3.4.8 введен Изменением № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
5.4 Сооружения для контроля за движением
5.4.1 Стационарные посты дорожно-патрульной службы
5.4.1.1 Стационарные посты дорожно-патрульной службы (посты ДПС) размещают на автомобильных дорогах в соответствии с порядком, утвержденным МВД России.
5.4.1.2 Посты ДПС должны быть оборудованы специальными служебными помещениями, остановочными полосами и площадками для стоянки автомобилей, а также оперативно-техническими и специальными средствами контроля.
5.4.1.3 Остановочные полосы должны иметь длину, соответствующую нормам для полос разгона и торможения.
5.4.1.4 Стоянки должны иметь вместимость не менее чем на 10 грузовых автомобилей и располагаться за зданием поста по ходу движения.
5.4.1.5 Участки автомобильных дорог на протяжении остановочной полосы и площадки для стоянки автомобилей должны быть оборудованы стационарным электрическим освещением в соответствии с нормами освещения автомобильных дорог.
5.4.2 Пункты весового и габаритного контроля
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
5.4.2.1 Пункты весового и габаритного контроля (ПВГК) размещают на автомобильных дорогах в соответствии с порядком, утвержденным органами управления автомобильными дорогами.
Пункты весового и габаритного контроля размещают в соответствии с требованиями настоящего стандарта и ГОСТ 33151.
(абзац введен Изменением № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
5.4.2.2 Исключен с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
5.4.2.3 Въезд на территорию ПВГК должен осуществляться через переходно-скоростные полосы, размеры которых должны соответствовать категории дороги, на которой расположен пункт.
5.4.2.4 — 5.4.2.6 Исключены с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
5.4.2.7 Режим работы ПВГК — круглосуточный.
5.5 Требования по обеспечению безопасности движения в местах размещения зданий и сооружений обслуживания движения
5.5.1 На автомобильных дорогах с разделительной полосой при интенсивности движения более 7000 авт./сут сооружения обслуживания движения одного вида располагают по обе стороны дороги со смещением навстречу движению на расстояние 150 — 200 м между точками примыкания переходно-скоростных полос.
Возможно одностороннее размещение сооружения в 400 — 500 м от пересечений в разных уровнях на пересекаемой или примыкающей дороге. В этом случае для подъезда к сооружению автомобилей встречного направления должны использоваться съезды транспортной развязки.
5.5.2 На дорогах с интенсивностью движения менее 7000 авт./сут сооружения обслуживания движения могут располагаться с одной стороны от дороги. Для въезда на территорию сооружения и для выезда с нее автомобилей, движущихся в противоположных направлениях, должны быть предусмотрены места разворота или на противоположной стороне дороги должна быть устроена стоянка со смещением навстречу движению на расстояние не менее 150 м и организован пешеходный переход.
5.5.3 Ближайшая граница земельного участка сооружения обслуживания движения должна быть удалена за резервную полосу при перспективной реконструкции автодороги под высшую категорию.
5.5.4 Сооружения, в состав которых входят капитальные строения, размещают у границы перспективной застройки населенных пунктов.
5.5.5 Сооружения обслуживания, предназначенные для отдыха участников дорожного движения, отделяют от дороги полосой зеленых насаждений шириной 6 — 20 м.
Минимальное удаление стоянки транспортных средств от кромки проезжей части должно быть не менее 2,7 м.
5.5.6 При размещении АЗС в придорожных полосах автомобильных дорог минимально допустимое расстояние от кромки проезжей части должно быть не менее 25 м для дорог I категории и 15 м — для остальных дорог. Указанные расстояния следует определять от топливораздаточных колонок или границ подземных резервуаров для хранения топлива.
5.5.7 Не следует располагать сооружения обслуживания движения на участках дорог с уклоном более 40_{00}^{0} , на участках дорог с кривыми в плане радиусом менее 1000 м на их внутренней стороне, на участках с насыпями более 2,0 м, в пониженных местах рельефа местности, если там возможны заносы и подтопления, а также на участках дорог, являющихся местами концентрации дорожно-транспортных происшествий.
(в ред. Изменения № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
5.5.8 Исключен с 01.07.2020. - Изменение № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст.
5.5.9 Ширина обочин на переходно-скоростных полосах должна составлять не менее 2,5 м.
5.5.10 На участках устройства переходно-скоростных полос крутизна откосов насыпи должна быть не менее чем 1:4.
5.5.11 Конструкция дорожной одежды переходно-скоростных полос и примыканий в пределах радиусов закруглений должна быть равнопрочной с основной дорогой.
Участок дороги в пределах переходно-скоростных полос должен иметь асфальтобетонное покрытие.
5.5.12 Наименьший радиус кривых при сопряжениях съездов с дорогой принимают в зависимости от категории дороги: не менее 25 м на дорогах I, II категорий, не менее 20 м на дорогах III категории и 15 м на дорогах IV категории.
Для односторонних подъездов ширина проезжей части должна составлять не менее 5,0 м (при наличии бордюров — не менее 6,0 м), ширина обочин — не менее 1,5 м.
При устройстве съездов с двусторонним движением ширина проезжей части должна быть не менее 7,0 м при ширине обочин не менее 1,5 м.
5.5.13 В местах выездов должна быть обеспечена боковая видимость.
Значения расстояний для обеспечения боковой видимости приведены в таблице 23.
5.5.14 Для обеспечения продольного водоотвода под съездами должны быть уложены водопропускные трубы, увязанные с существующей системой водоотвода от дороги.
5.5.15 Продольный уклон площадки сооружения обслуживания движения и съездов к нему должен быть направлен в противоположную сторону от дороги. В пределах радиусов закругления он должен составлять 20_{00}^{0} .
Площадка и съезды к ней должны иметь твердое усовершенствованное покрытие.
5.5.16 Территория сооружения обслуживания движения по функциональному назначению должна иметь три зоны:
- для обслуживания автомобилей (АЗС, СТОА, эстакады, стоянки);
- для обслуживания водителей и пассажиров (место отдыха с элементами декоративного озеленения и художественного оформления, пункты питания и торговли, мотели, кемпинги);
- санитарно-гигиеническую зону (общественный туалет, мусоросборники и т.п.).
В общем случае зона обслуживания транспортных средств должна располагаться как можно ближе к дороге.
5.5.17 Отдельно стоящие сооружения обслуживания движения и комплексы сооружений должны быть оборудованы местами для стоянок транспортных средств, планировка и вместимость которых должны соответствовать вместимости объектов, режима их работы, формы обслуживания проезжающих. В комплексах обслуживания, имеющих в своем составе сооружения продолжительного отдыха (мотель, кемпинг), должны быть предусмотрены отдельные охраняемые площадки для длительной стоянки.
5.5.18 На стояночных площадках сооружений обслуживания движения, рассчитанных на кратковременную остановку, грузовые автомобили следует располагать слева, а легковые автомобили и автобусы справа по ходу движения. При этом рекомендуется стоянки автобусов располагать возможно ближе к мотелям, кемпингам и пунктам питания. Стоянки грузовых автомобилей следует устраивать по продольному и прямоточному способу расстановки. Стоянки легковых автомобилей следует устраивать преимущественно по тупиковому способу расстановки, при углах установки 45° — 90° в зависимости от наличия площадей.
5.5.19 Стоянка должна отделяться от проезжей части разметкой или разделительной полосой шириной не менее 2,7 м.
5.5.20 Стоянка должна включать зону для парковки автомобилей и зону маневрирования, предназначенную для маневрирования автомобилей при въезде, выезде и постановки автомобилей на места парковки.
5.5.21 На территории сооружения обслуживания движения должна быть предусмотрена возможность сквозного проезда к стоянке без пересечения транспортных потоков.
Для лучшей ориентации водителей у въезда на объект должна быть установлена схема расположения зданий, проездов и стоянок.
5.5.22 Для исключения движения пешеходов по проездам на территории сооружения обслуживания движения пешеходные дорожки должны быть вынесены за пределы внутренних проездов и мест стоянки автомобилей.
5.5.23 Сооружение обслуживания движения должно быть оборудовано телефонной связью, доступной для участников дорожного движения.
5.5.24 В сооружениях обслуживания движения должны быть средства оказания первой медицинской помощи.
5.5.25 На дороге должны быть установлены дорожные знаки на нормируемых ГОСТ Р 52289 расстояниях от сооружений обслуживания движения и у съездов к ним.
Проезжая часть основной дороги, стоянка и подъезды к сооружению обслуживания движения должны быть оборудованы горизонтальной разметкой в соответствии с ГОСТ Р 51256.
5.5.26 На основной дороге в зоне размещения сооружения обслуживания движения при интенсивном движении пешеходов должны быть предусмотрены пешеходные переходы.
5.5.27 Содержание переходно-скоростных полос, проездов и территории сооружений обслуживания движения обеспечивается их владельцами за собственный счет.
5.6 Сооружения контроля за движением
(подраздел 5.6 введен Изменением № 2, утв. Приказом Росстандарта от 15.04.2020 № 163-ст)
Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением должны соответствовать требованиям ГОСТ Р 57144, размещаться по ГОСТ Р 57145. Также они могут размещаться в местах производства дорожных работ.
БИБЛИОГРАФИЯ
(раздел в ред. Изменения № 3, утв. Приказом
Росстандарта от 11.11.2024 № 1633-ст)
| УДК 625.74:006.354 | ОКС 93.080.30 | Д28 | ОКП 52 1000 |
| Ключевые слова: обустройство автомобильных дорог, элементы обустройства, основные параметры и требования | |||
