Государственный комитет СССР по делам строительстваДействующий акт

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ПО ОПРЕДЕЛЕНИЮ ПОТРЕБНОСТИ В МАТЕРИАЛАХ, КОНСТРУКЦИЯХ

И ДЕТАЛЯХ В СОСТАВЕ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ НА СТРОИТЕЛЬСТВО

Рекомендованы к изданию Отделом проектирования и организации проектно-изыскательских работ и Отделом норм расхода строительных материалов Госстроя СССР.

Содержат методы и порядок определения потребности в конструкциях, изделиях, а также материалах на производство строительно-монтажных работ, изготовление конструкций и изделий с учетом отходов и потерь и приведением натуральной потребности к условным единицам измерения.

Приведены необходимая нормативно-справочная информация для расчета потребности в материалах на изготовление конструкций и изделий, указания по использованию этой информации, примеры заполнения форм ведомостей потребности в материалах.

Для инженерно-технических работников проектных, строительно-монтажных, комплектующих и снабженческих организаций. Табл. 24.

Разработаны Научно-исследовательским институтом экономики строительства Госстроя СССР (д-р экон. наук В.А. Спектор — ответственный исполнитель, кандидаты экон. наук Л.Я. Лифшиц, Т.Л. Зиначева, Ю.Н. Шумячкин, инж. И.М. Ефимова).

ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Методические указания устанавливают методы составления ведомостей потребности в материалах для строительства предприятий, зданий и сооружений.

Потребность в материальных ресурсах определяют на основании рабочей документации, в том числе разрабатываемой на стадии рабочих проектов в соответствии с Инструкцией о составе, порядке разработки, согласования и утверждения проектно-сметной документации на строительство предприятий, зданий и сооружений (СН 202-81*) и Инструкцией по типовому проектированию (СН 227-70).

1.2. Данные о потребности в материалах, конструкциях и изделиях в составе проектной документации на здание, сооружение необходимы для определения потребности в материальных ресурсах строительно-монтажных организаций на планируемый период; формирования заказов строительно-монтажных организаций при их комплексном снабжении материалами через территориальные органы материально-технического снабжения; подготовки строительного производства (разработки) унифицированной нормативно-технологической документации по комплектации объектов строительства и подрядных бригад, их осуществляющих; разработки объектных норм расхода материалов; расчета показателей материалоемкости проектируемых объектов и обеспечения экономии основных строительных материалов при проектировании.

1.3. Потребность в материалах, конструкциях и изделиях определяется по рабочим чертежам, входящим в основные комплекты, и приводится:

в спецификациях (ГОСТ 21.104-79) — потребность в конструкциях и изделиях;

в ведомостях потребности в материалах (ГОСТ 21.109-80) — потребность в материалах на производство строительно-монтажных работ и на изготовление конструкций и изделий <1>.

<1> Потребность в материалах на изготовление типовых и стандартных изделий, индексированных при их применении в конкретных проектах, включается в графу «кол. тип», «ВМ» и сводную «ВМ».

в ведомости металлоконструкций по видам профилей и в ведомости металлоконструкций по маркам металла «Временная инс[трукция о составе и оформлении строительных рабочих чертежей зданий и сооружений» (СН 460-74), разд. 5] — потребность в материалах на изготовление металлических конструкций по рабочим чертежам основного комплекта марки КМ;

в ведомости объемов сборных бетонных и железобетонных конструкций по рабочим чертежам основного комплекта марки КЖ (ГОСТ 21.503-80) потребность в бетонных и железобетонных конструкциях и изделиях по укрупненной номенклатуре;

в сводной ведомости потребности в материалах (ГОСТ 21.109-80) — потребность в материалах на здание и сооружение.

1.4. Ведомость потребности в материалах (ВМ), а также спецификации и другие ведомости, перечисленные в п. 1.3, разрабатываются по чертежам, входящим в следующие основные комплекты рабочих чертежей зданий и сооружений: архитектурные решения (АР); конструкции железобетонные (КЖ), конструкции металлические (КМ), конструкции деревянные (КД), архитектурно-строительные решения (АС), интерьеры (АИ), внутренний водопровод и канализация (ВК), отопление, вентиляция и кондиционирование воздуха (ОВ), наружные сети водоснабжения и канализации (НВК), тепловые сети (ТС), антикоррозионная защита конструкций (АЗ), а также генеральный план и транспорт (ГТ), газоснабжение (ГС), электроснабжение (ЭС) и другие рабочие чертежи, по которым определяется потребность в материалах, неучтенных номенклатурой заказных спецификаций на оборудование, изделия и материалы, поставляемые заказчиком (в соответствии с СН 202-81*). Пример заполнения приведен на стр. 5 — 8.

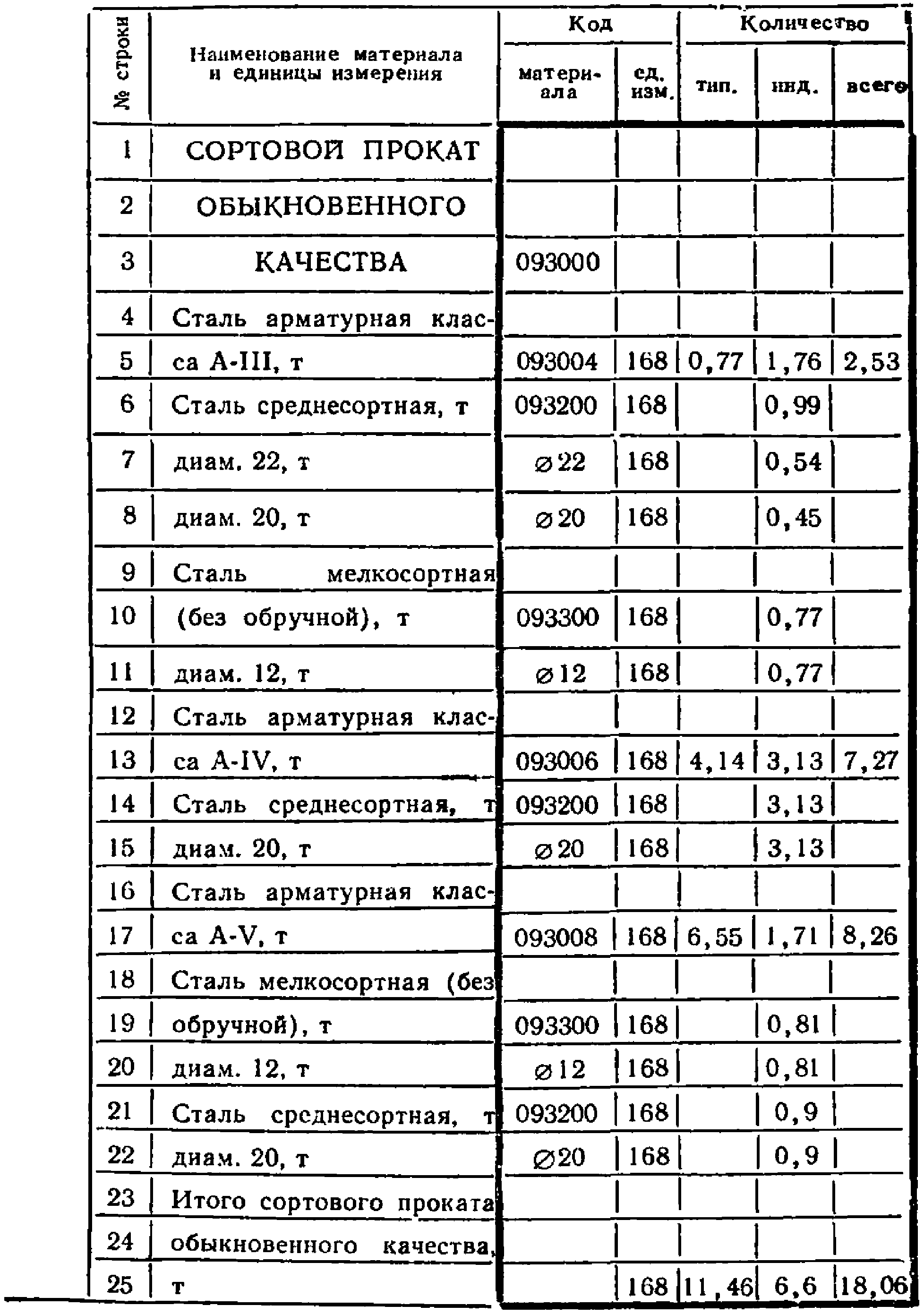

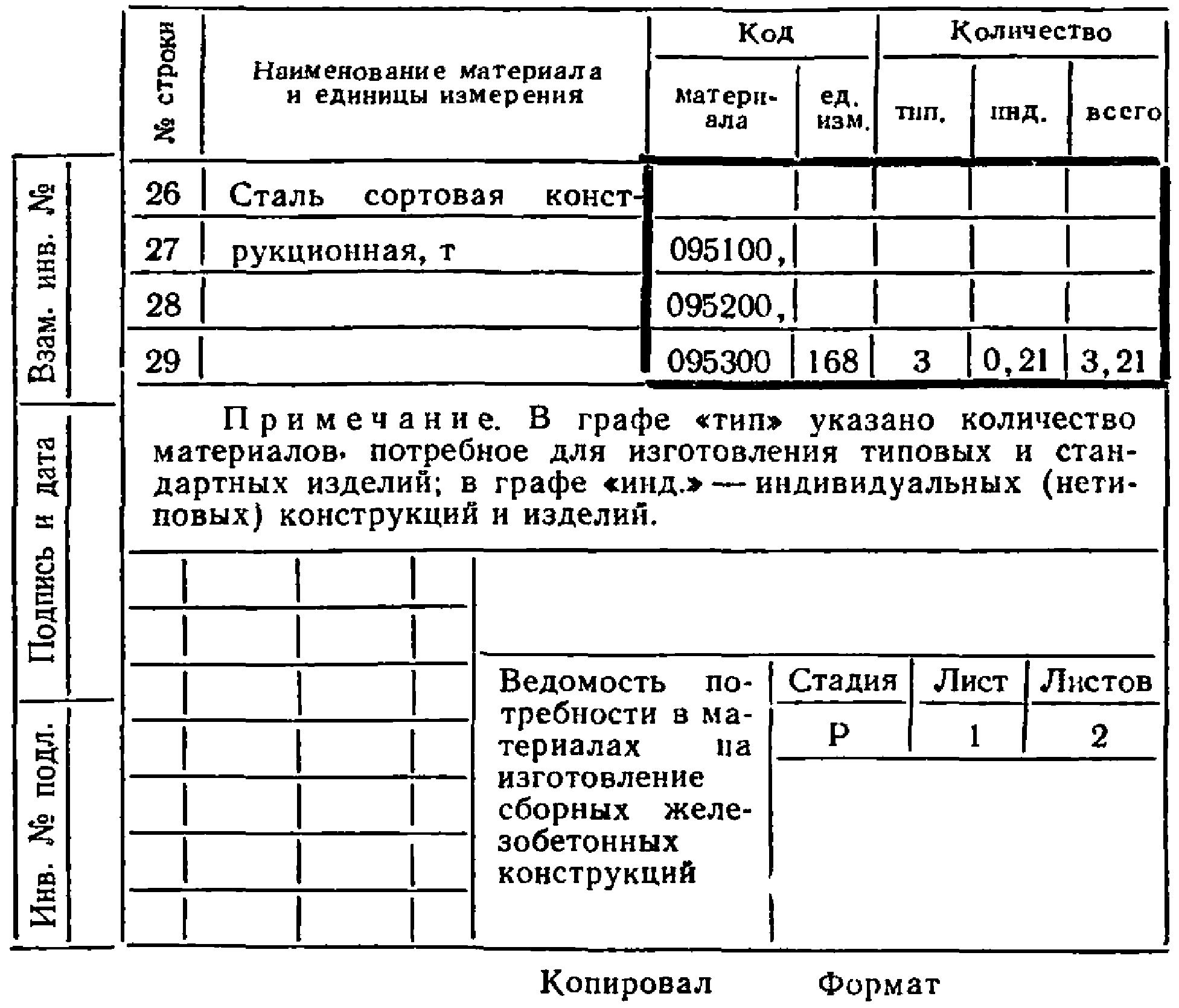

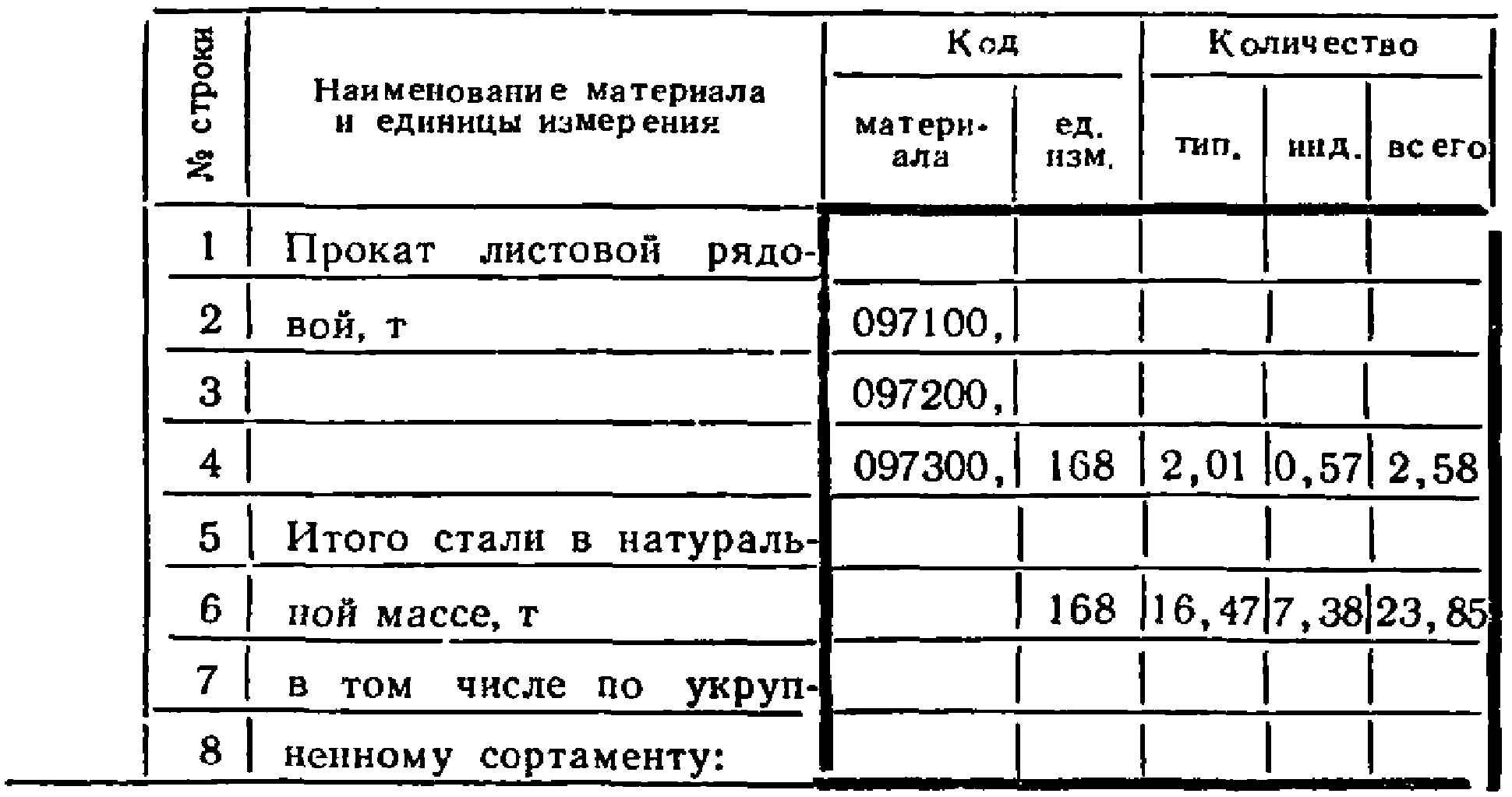

Пример выполнения ВМ

(заглавный лист)

Форма 1

Общие положения

Продолжение

Общие положения

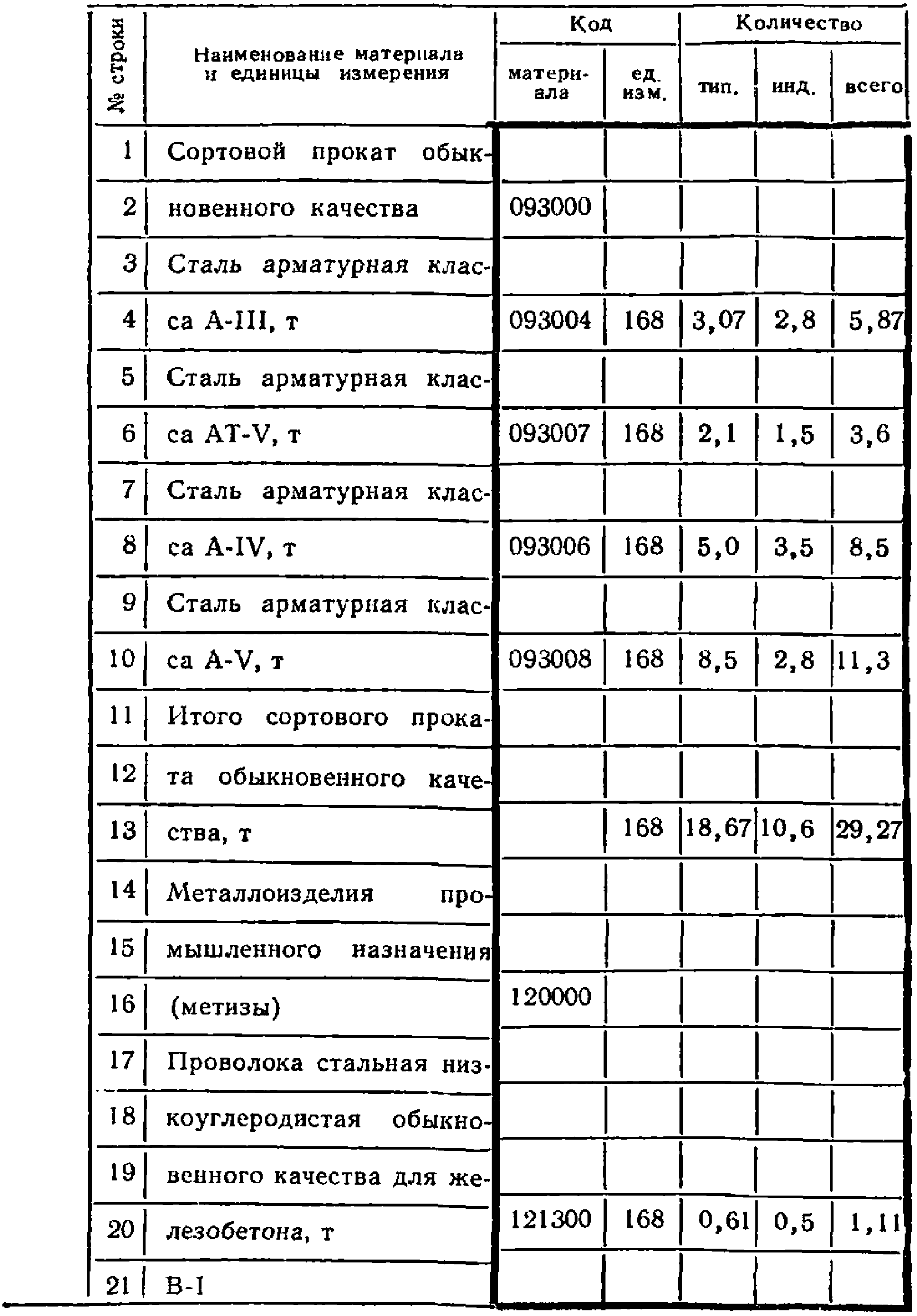

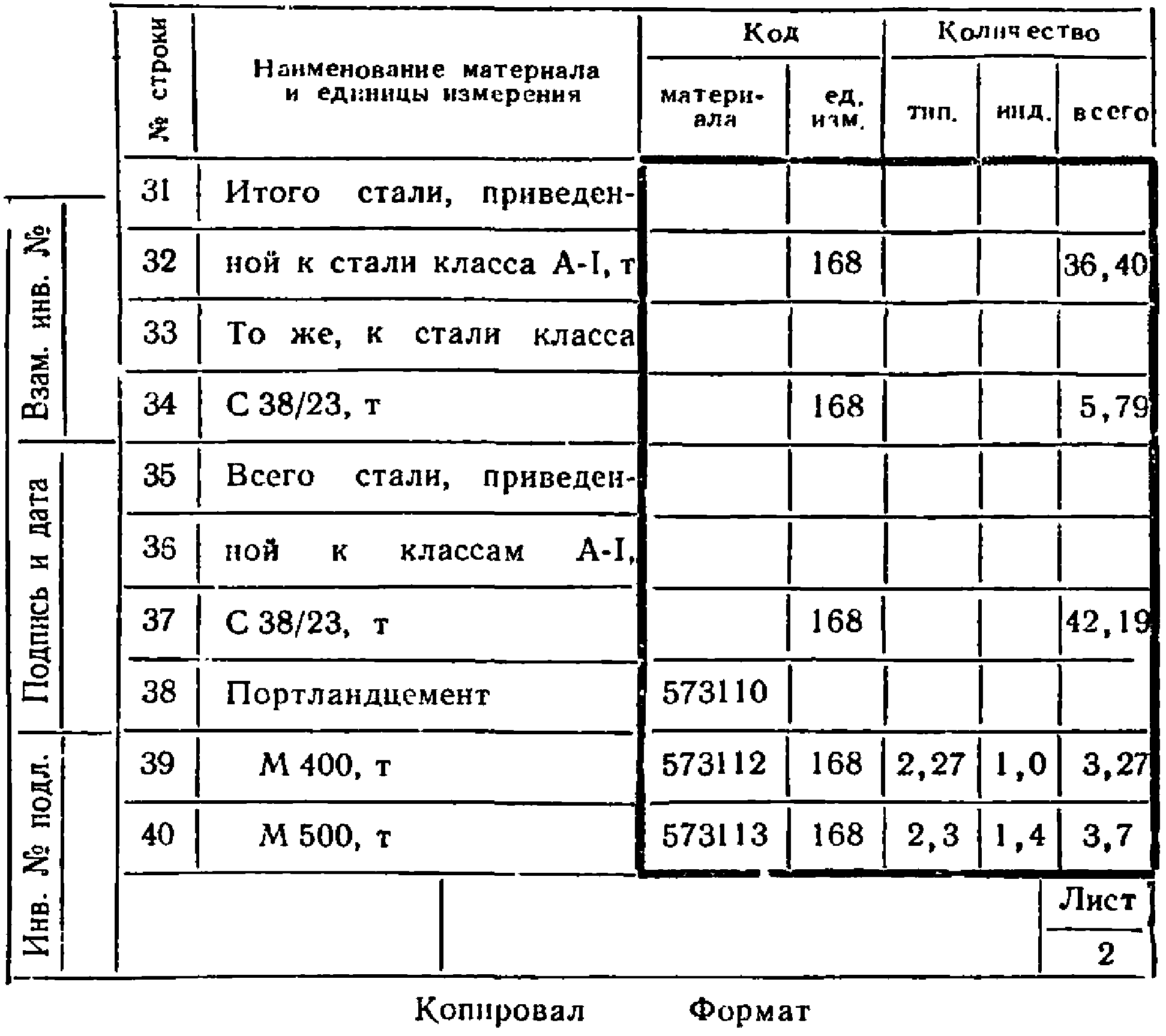

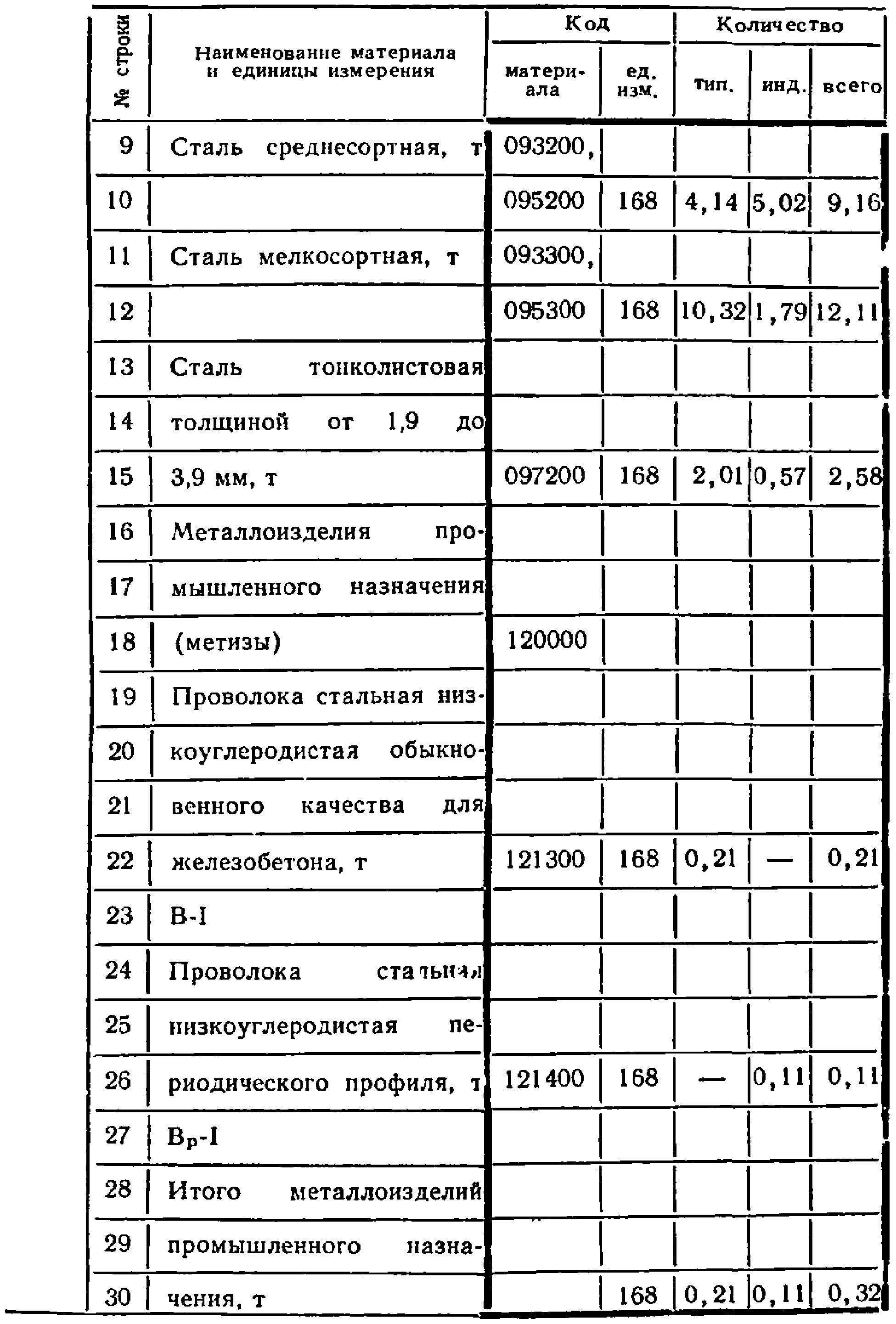

Пример выполнения ВМ (последующий лист)

Форма 1а

Общие положения

Продолжение

Общие положения

Продолжение

Общие положения

Сводная ведомость потребности в материалах составляется генеральным проектировщиком и входит в полный комплект рабочих чертежей на здание и сооружение <1>. При выпуске рабочих чертежей на части здания и сооружения сводная ведомость потребности выполняется, кроме того, на каждую из этих частей. В типовых проектах здания и сооружения сводная ведомость потребности не составляется.

<1> Сводная ведомость потребности на пусковые комплексы предприятий составляется в составе проекта производства работ на основе ведомостей и спецификаций, перечисленных в п. 1.3.

1.5. В основном комплекте рабочих чертежей марки КЖ потребность в стали стержневой арматурной на изготовление железобетонных конструкций и изделий, а также в стали сортовой конструкционной и в листовом прокате на изготовление закладных и комплектующих деталей определяется в ведомостях потребности в материалах раздельно на изготовление сборных и монолитных железобетонных и бетонных конструкций. Все данные о потребности в ВМ приводятся с учетом коэффициентов отходов.

В ВМ на изготовление монолитных железобетонных конструкций заполняется графа «инд», в ВМ на изготовление сборных железобетонных конструкций заполняются графы «тип», «инд», «всего». Потребность в стали по диаметрам определяется только для индивидуальных (нетиповых) конструкций и изделий на основании документов, разрабатываемых по ГОСТам.

В ВМ для сборного железобетона потребность в стали стержневой арматурной определяется по классам с подведением итогов по каждому классу, а также по диаметрам. Итоги по классам стали определяются для индивидуальных конструкций и изделий по соответствующим строкам ВМ, а для типовых и стандартных конструкций и изделий — на основании действующих индустриальных каталогов. Затем указывается общая потребность в стали стержневой арматурной — «Итого сортового проката обыкновенного качества».

Потребность в стали сортовой конструкционной и в листовом прокате определяется в стали класса С 38/23 и подсчитывается по графе «инд» на основании документов, разрабатываемых по ГОСТам, по графе «тип» на основании действующих индустриальных каталогов. Кроме того, здесь же учитывается потребность в стали для закладных деталей на конструкции и изделия, индексированные при их применении в конкретных проектах.

Далее определяется общая потребность в стали в натуральной массе на изготовление железобетонных конструкций и изделий, в том числе указывается потребность в укрупненных видах сортамента металла:

сталь среднесортная; сталь мелкосортная (без обручной); катанка; сталь толстолистовая (от 4 мм); сталь тонколистовая толщиной 1,9 — 3,9 мм; сталь тонколистовая толщиной 1 — 1,8 мм.

Затем определяется потребность в проволоке и сетке для армирования по классам, а также в стальных канатах для армирования строительных конструкций с подведением итога — «Итого металлоизделий промышленного назначения».

В ВМ определяется потребность в сортовом прокате обыкновенного качества и металлоизделиях промышленного назначения для армирования железобетонных конструкций, приведенной к стали класса А-I, и потребность в стали сортовой конструкционной и листовом прокате, приведенной к стали класса С 38/23, на основе использования соответственно табл. 1 и 2.

Потребность в цементе на изготовление бетонных и железобетонных конструкции и изделий определяется по нормам расхода портландцемента раздельно в рекомендуемых марках M300, M400, M500, M600 (табл. 3 и 4) и приведенной к марке M400. При определении объемов бетона и раствора по рабочим чертежам следует дополнительно учитывать потери цемента, исчисляемые от общего его расхода:

1,5% — при возведении армированных и неармированных монолитных конструкций;

0,6% — при изготовлении сборных конструкций.

При определении объемов бетонов и растворов по сметным нормам указанный дополнительный расход цемента не учитывается.

1.6. В ведомости объемов сборных бетонных и железобетонных конструкций по рабочим чертежам основного комплекта марки КЖ и другие данные следует приводить по группам элементов конструкций в соответствии с общесоюзным классификатором «Промышленная и сельскохозяйственная продукция», класс 58 (см. прил. 2). В этой ведомости указывается суммарная потребность в сборных бетонных и железобетонных конструкциях (м3). Пример выполнения ведомости объемов сборных бетонных и железобетонных конструкций по рабочим чертежам основного комплекта приведен в форме 2 на стр. 10.

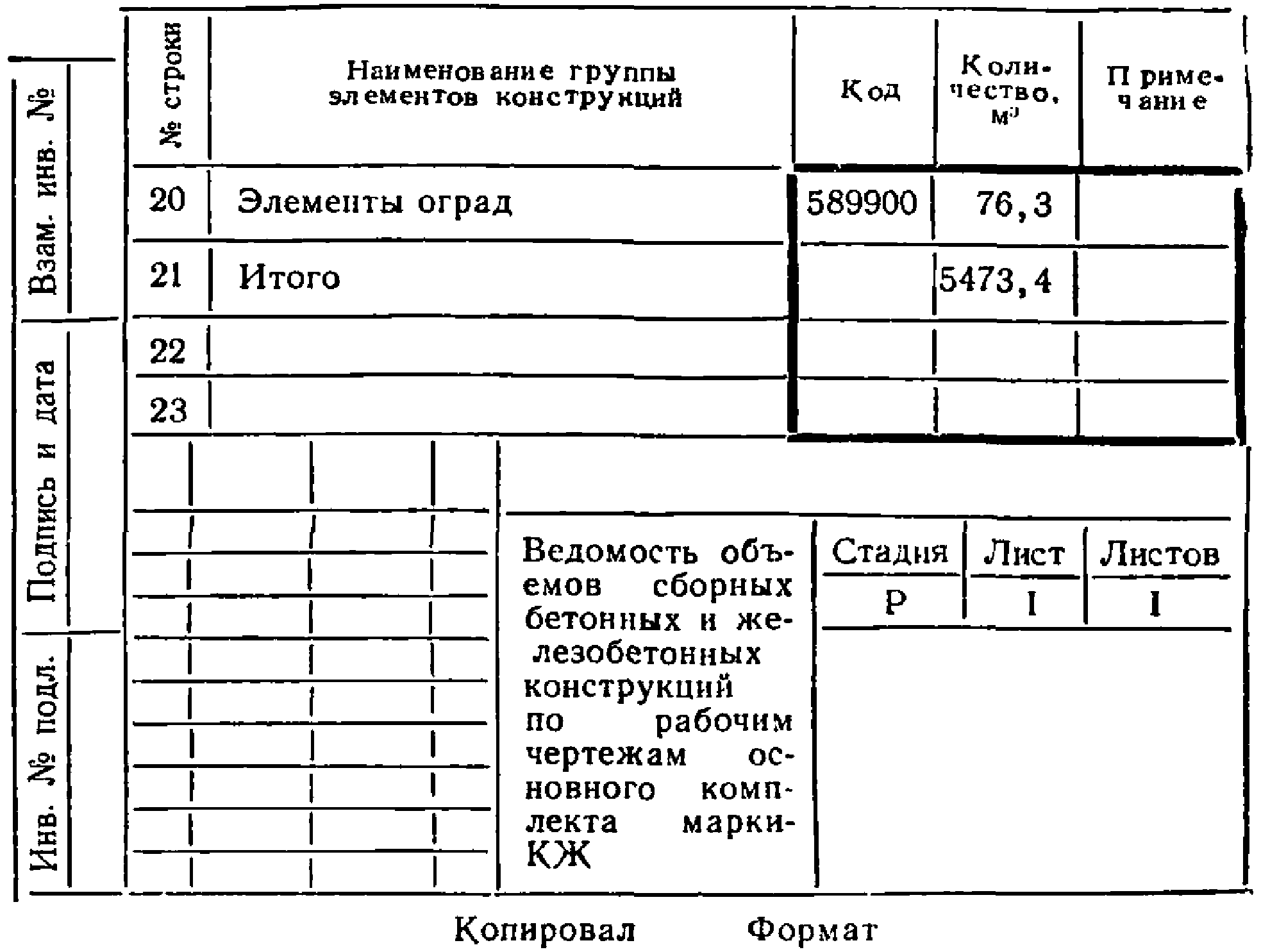

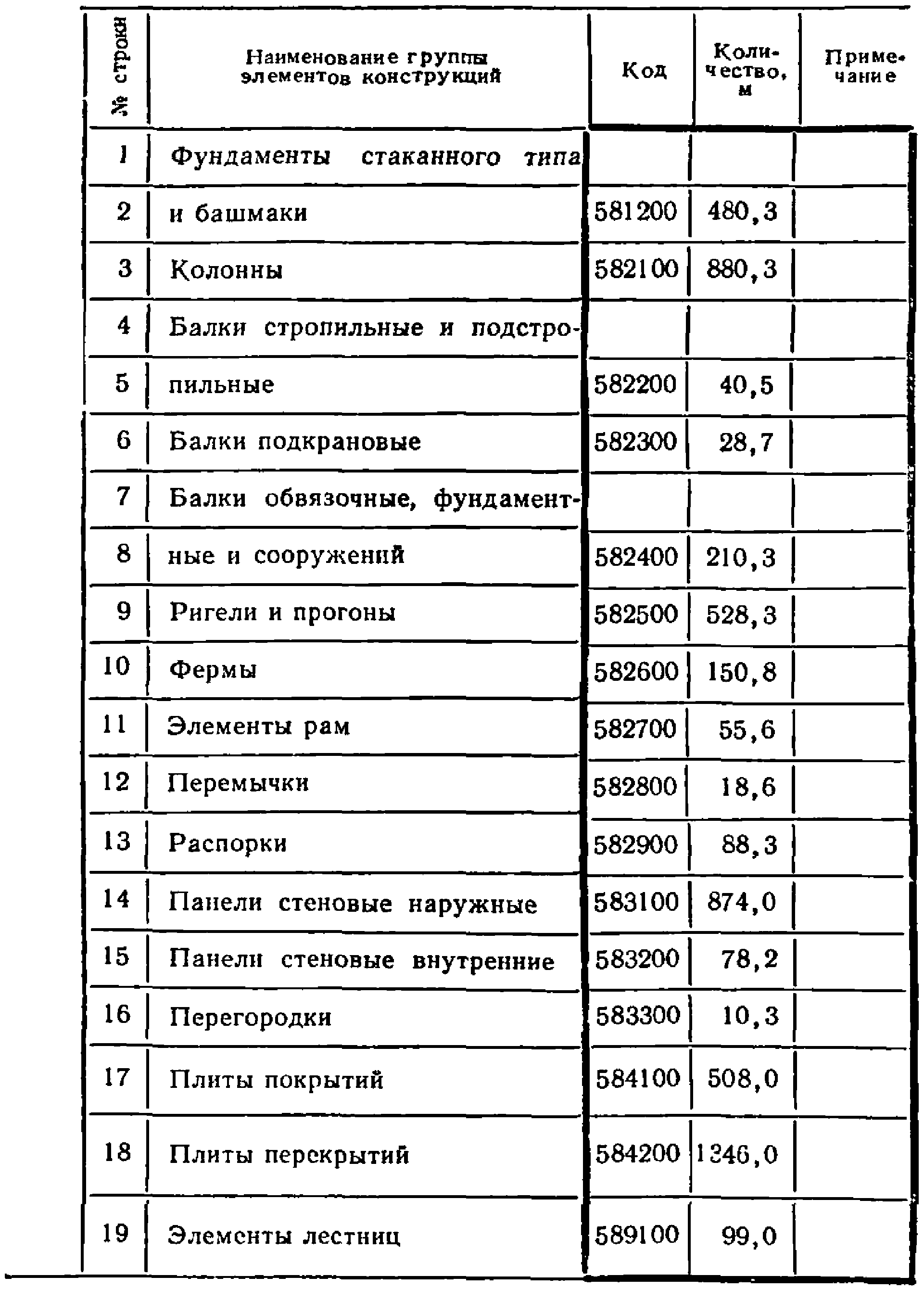

Пример выполнения ведомости объемов сборных бетонных и железобетонных конструкций по рабочим чертежам основного комплекта марки КЖ

Форма 2

Общие положения

Продолжение

Общие положения

1.7. В основном комплекте рабочих чертежей марки КМ определяют потребность в прокате черных металлов на изготовление металлических конструкций по установленным формам, в которых дополнительно должны быть приведены итоги потребности в прокате черных металлов приведенной по массе к стали класса С 38/23.

1.8. Отнесение различных профилей стали стержневой арматурной и проката черных металлов к укрупненным видам сортамента выполняется в соответствии с прил. 1.

1.9. Потребность в стали, стальных канатах и стальных трубах на изготовление металлических конструкций определяется в натуральной массе по спецификациям рабочих чертежей с добавлением на отходы 3,7%.

1.10. Потребность в материалах и трубах на изготовление вентиляционных и санитарно-технических устройств, оконных, балконных и дверных блоков, погонажа определяется по усредненным нормативным показателям табл. 5 — 16.

1.11. Лесоматериалы в круглом лесе определяют на основе потребности лесоматериалов по соответствующим разделам в ВМ и коэффициентов пересчета лесоматериалов в условный круглый лес.

1.12. Цемент, приведенный к марке M400, подсчитывается на основании марок цемента, приводимых в ВМ, и коэффициентов приведения к марке M400 с распределением на возведение и изготовление сборных железобетонных и бетонных конструкций.

1.13. Потребность в материалах на производство строительно-монтажных работ рассчитывается на основе объемов работ, определяемых в рабочих чертежах по номенклатуре сметных нормативов и на основе сметных норм IV части СНиП. Кроме того, для этой цели применяются нормативные и справочные данные табл. 17 — 21.

1.14. На основе ведомостей потребности в материалах, входящих в состав каждого основного комплекта рабочих чертежей, разрабатывается сводная ведомость потребности в материалах в полном комплекте рабочих чертежей. Пример выполнения сводной ВМ приведен на стр. 11 — 17.

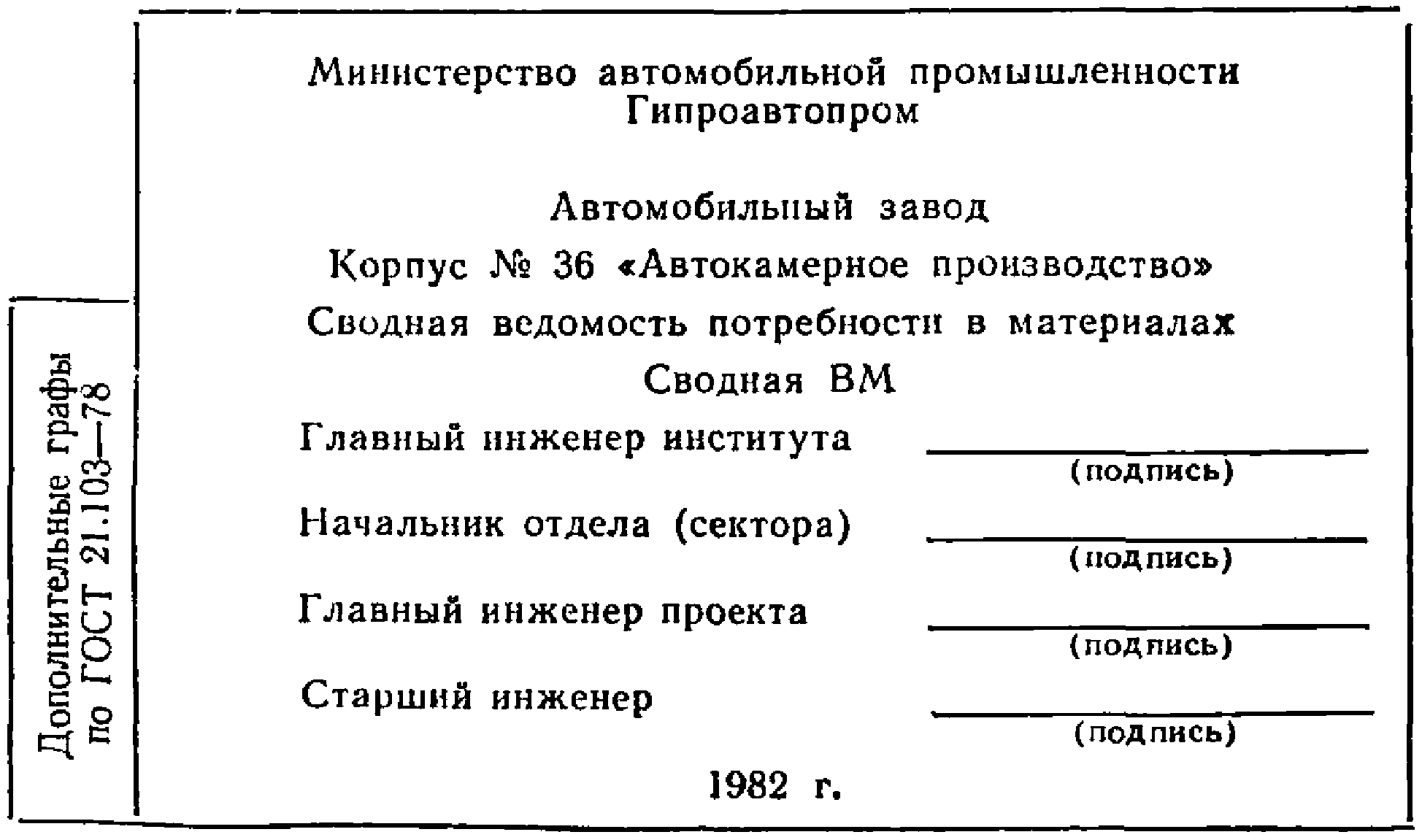

Пример выполнения титульного листа сводной ВМ

Форма 3

Общие положения

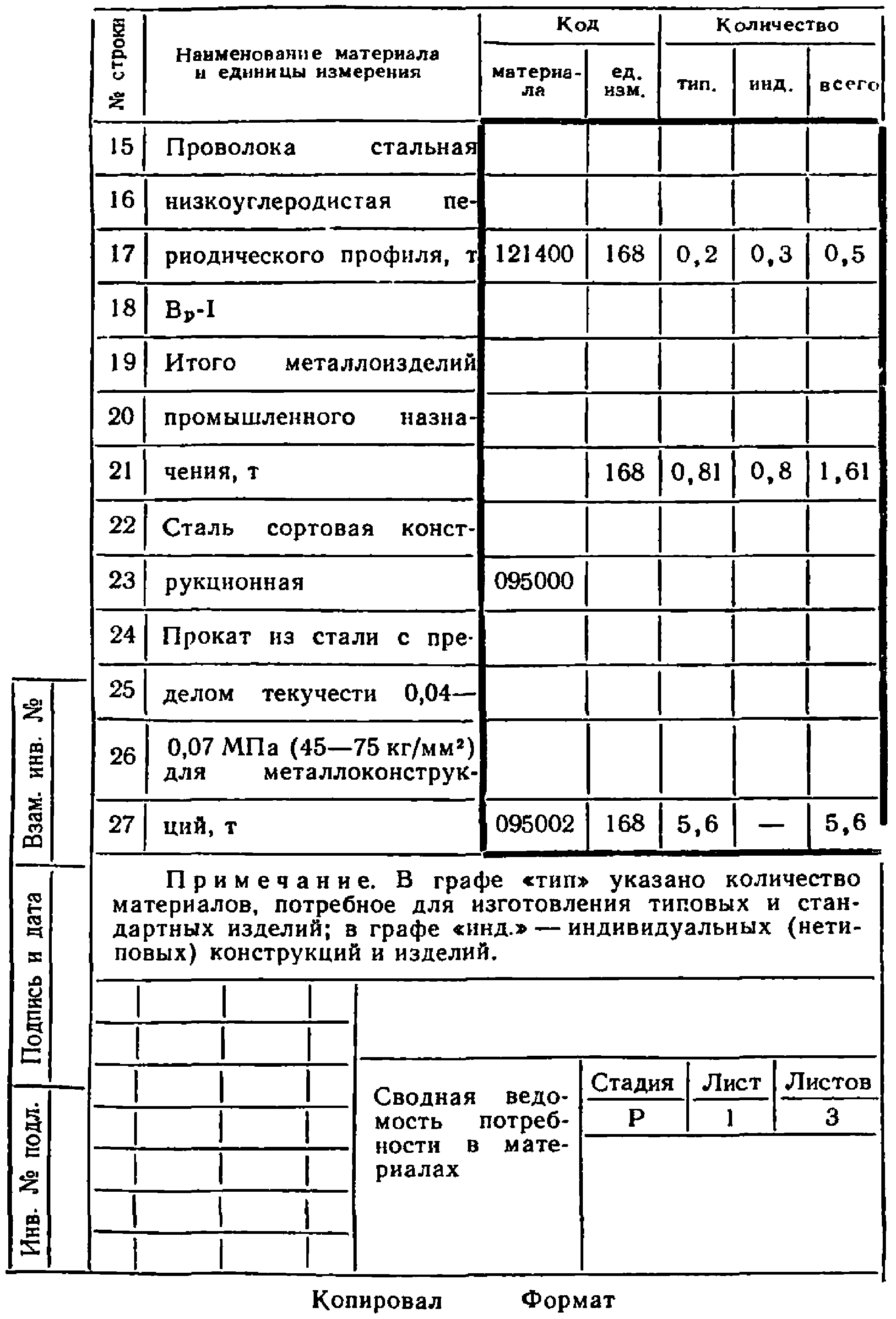

Пример выполнения сводной ВМ (заглавный лист)

Форма 1

Общие положения

Продолжение

Общие положения

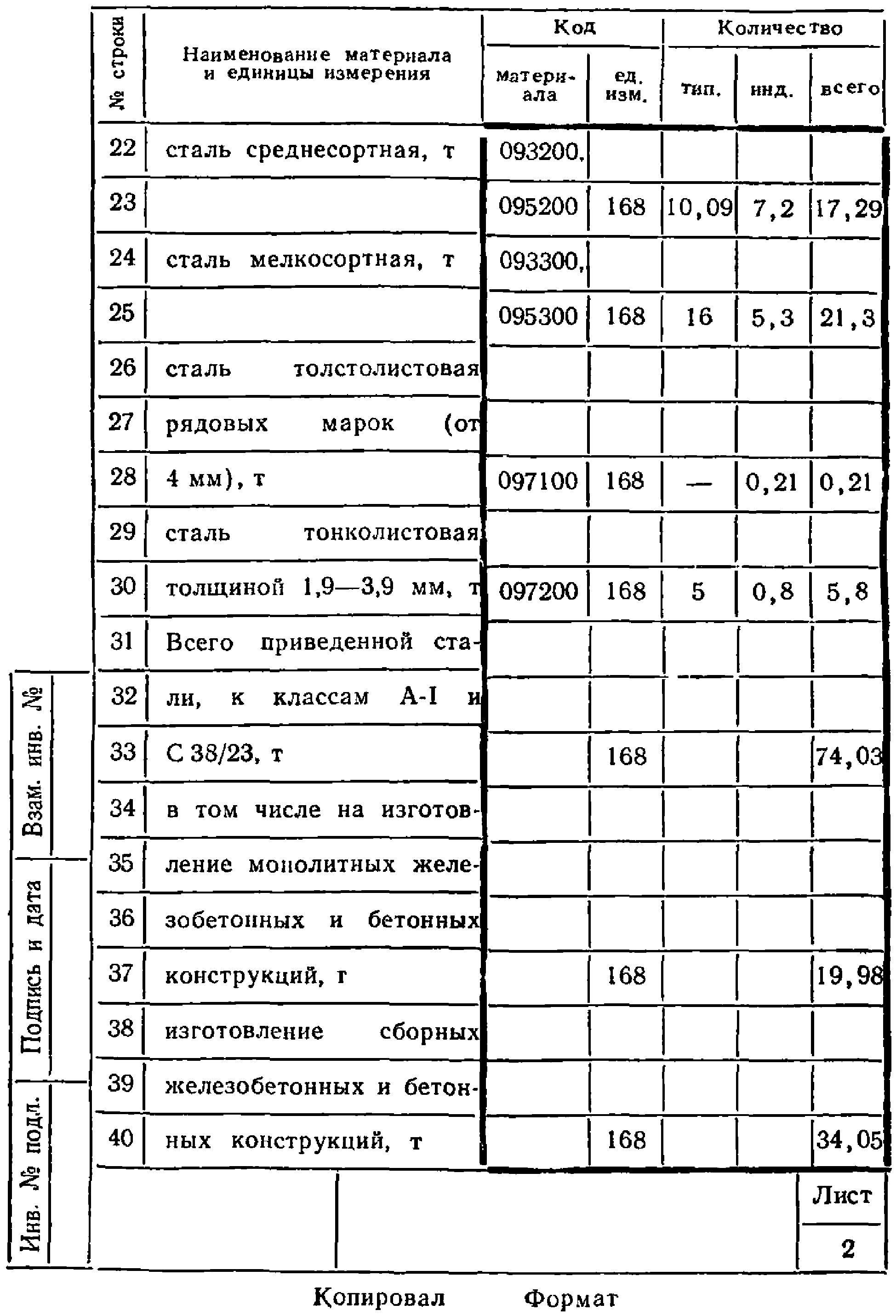

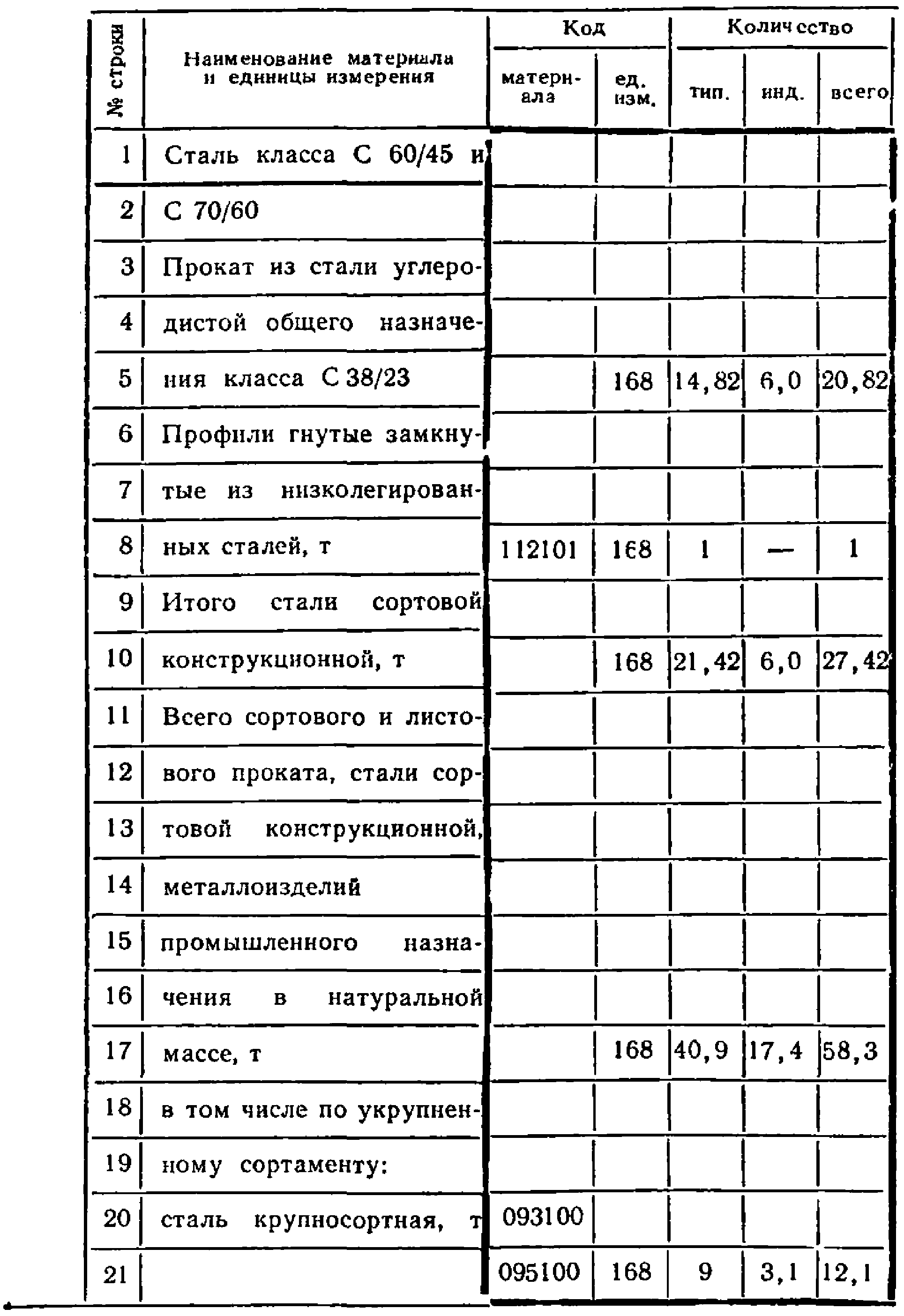

Пример выполнения сводной ВМ (последующий лист)

Форма 1а

Общие положения

Продолжение

Общие положения

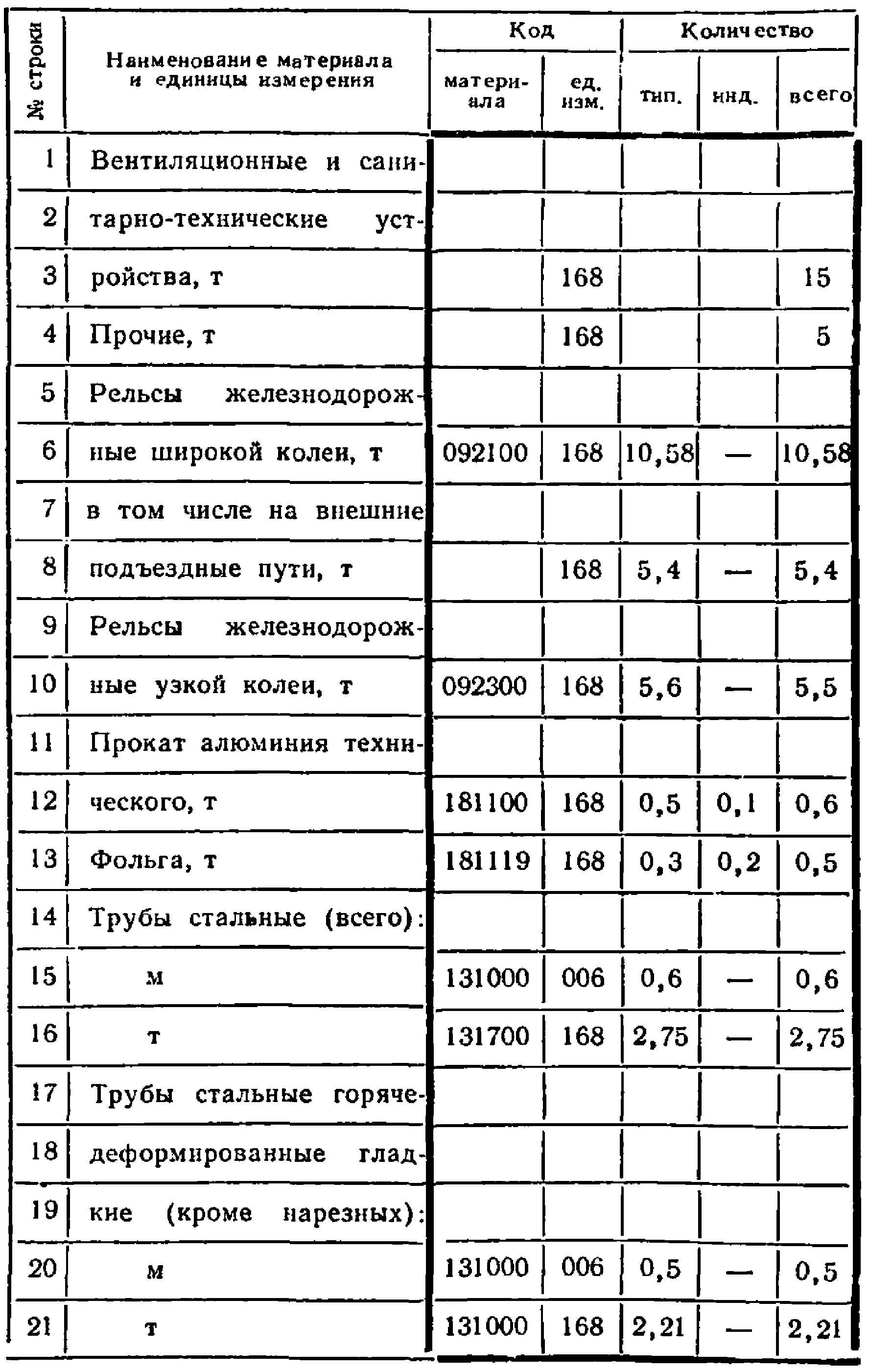

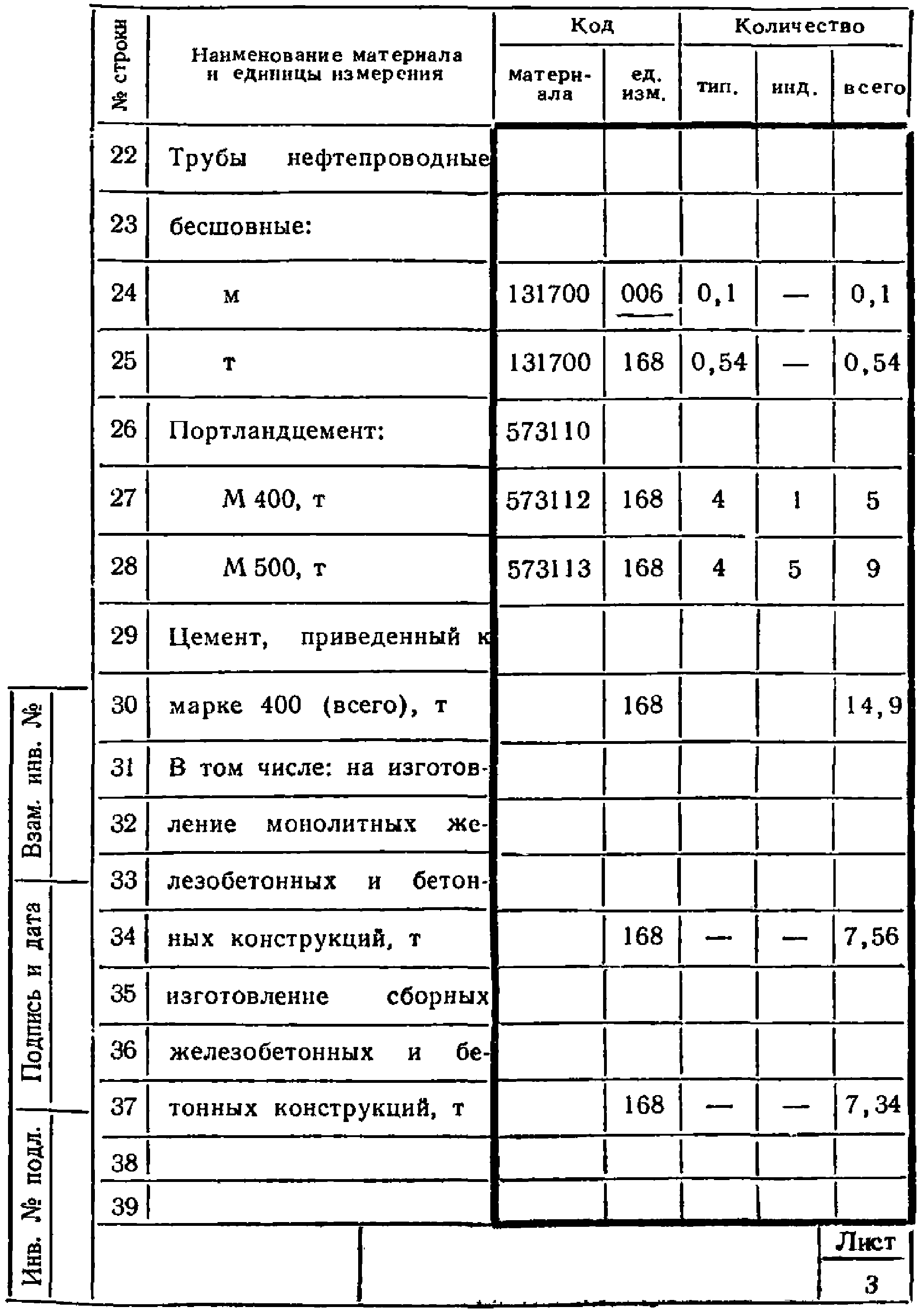

Пример выполнения сводной ВМ (последующий лист)

Форма 1а

Общие положения

Продолжение

Общие положения

1.15. Потребность в материалах в составе ВМ и сводной ВМ определяется по следующей номенклатуре.

ПродукцияЕдиница измерения
Примечаниекод, алгоритм сбора по кодам
наименование025600Битумы нефтяные и сланцевыет
025621Битумы нефтяные строительные твердых марок
«»093000Сортовой прокат обыкновенного качества
Сталь стержневая арматурная по классам и диаметрам <1>Сталь арматурная класса А-I
«»Сталь арматурная класса А-II
«»093004Сталь арматурная класса А-III
«»093005Сталь арматурная класса А-III со знаком качества
«»Сталь арматурная класса АТ-III
«»093006Сталь арматурная класса А-IV
«»093007Сталь арматурная класса АТ-V и АТ-VI
«»093008Сталь арматурная класса А-V
«»Сталь арматурная класса АТ-IV
«»Сталь арматурная класса АТ-VII
«»Итого сортового проката обыкновенного качества
«»093100, 093200, 093300Сталь сортовая«»
Для закладных и комплектующих деталей класса С 38/23097100, 097200, 097300Прокат листовой рядовой
«»Итого стали в натуральной массе«»
В том числе по укрупненному сортаменту <2>
093100, 095100Сталь крупносортная«»
093200, 095200Сталь среднесортная«»
095300, 095300Сталь мелкосортная«»
093400Катанка«»
097100Сталь толстолистовая рядовых марок (от 4 мм)«»
097200Сталь тонколистовая толщиной 1,9 — 3,9 мм«»
097300Сталь тонколистовая толщиной 1 — 1,8 мм«»
120000Металлоизделия промышленного назначения (метизы)
Проволока и сетка для армирования по классам:121300Проволока стальная низкоуглеродистая обыкновенного качества для железобетона«»
В-I121400Проволока стальная низкоуглеродистая периодического профиля«»
Вр-I122400Проволока стальная высокопрочная для железобетона«»
Пряди и канаты из стальной высокопрочной проволоки для армирования Вр-II, В-II125000Канаты стальные (трос)«»
Для строительных конструкций127600Сетка стальная сварная арматурная«»
В-I121300, 121400, 122400, 125000, 127600Итого металлоизделий промышленного назначения«»
Итого стали, приведенной к стали класса А-I«»
То же, к стали класса С 38/28«»
Всего стали, приведенной к классу А-I и С 38/23«»
095000Сталь сортовая конструкционнаят
По классам стали и эффективным видам проката по профилям и маркам <3>095002Прокат из стали с пределом текучести 45 — 75 кг/мм2 для металлоконструкций«»
Сталь высокопрочная низколегированная класса С 60/45 и С 70/60095003Прокат из стали с пределом текучести 33 — 40 кг/мм2«»
Сталь низколегированная общего назначения класса С 46/33 и С 52/40Прокат из стали термически упрочненной углеродистой с пределом текучести 30 кг/мм2«»
Сталь термически упрочненная углеродистая класса С 44/29Прокат из стали углеродистой общего назначения с пределом текучести 0,02 МПа (23 кг/мм2)«»
Сталь класса С 38/23112100Профили гнутые (без оцинкованного настила)«»
Профили гнутые открытые«»
112101Профили гнутые замкнутые из низколегированных сталей«»
112200Настил стальной оцинкованный профилированный«»
Итого стали сортовой конструкционной в натуральной массе«»
В том числе по укрупненному сортаменту <4>
092500Балки и швеллеры«»
093100, 095100Сталь крупносортная«»
093200, 095200Сталь среднесортная«»
093300, 095300Сталь мелкосортная«»
093400Катанка«»
097100Сталь толстолистовая рядовых марок (от 4 мм)т
097200Сталь тонколистовая толщиной от 1,9 до 3,9 мм«»
097300Сталь тонколистовая толщиной от 1 до 1,8 мм«»
097400Сталь кровельная«»
Итого стали сортовой конструкционной, приведенной к стали класса С 38/23«»
Всего сортового проката обыкновенного качества стали сортовой конструкционной, листового проката, металлоизделий промышленного назначения в натуральной массе«»
В том числе по укрупненному сортаменту
092500Балки и швеллеры«»
093100, 095100Сталь крупносортная«»
093200, 095200Сталь среднесортная«»
093300, 095300Сталь мелкосортная«»
093400Катанка«»
097100Сталь толстолистовая рядовых марок (от 4 мм)«»
097200Сталь тонколистовая толщиной от 1,9 до 3,9 мм«»
097300Сталь тонколистовая толщиной от 1 до 1,8 мм«»
097400Сталь кровельная«»
Всего приведенной стали к классу А-I и С 38/23, тт
В том числе:
на изготовление монолитных железобетонных и бетонных конструкций«»
изготовление сборных железобетонных и бетонных конструкций«»
строительные стальные конструкции«»
теплоизоляцию промышленного оборудования и трубопроводов«»
вентиляционные и санитарно-технические устройства«»
092100, 092300, 149700, 526234Рельсы«»
По маркам <5>092100Рельсы железнодорожные широкой колеи«
По маркам <5>»
В том числе на внешние подъездные пути149700Из них старогодные
«»092300Рельсы железнодорожные узкой колеи«»
526234Рельсы крановые«»
Для мостовых кранов318543Переводы стрелочные широкой колеикомпл.
В том числе на внешние подъездные пути3185438Переводы стрелочные узкой колеи«»
131700, 131900, 137300, 138300, 138500Трубы стальныет
Для строительных конструкций по видам труб <6>181100Прокат алюминия технического«»
181119Фольга«»
181200Прокат дюралюминиевый«»
181100, 181200, 181119Итого прокат алюминиевый, включая алюминиевую фольгу«»
В том числе на теплоизоляцию промышленного оборудования и трубопроводов«»
131700, 131900, 132100, 134400, 138500, 137300, 138100, 138300Трубы стальные (всего)м/т
Исключая трубы стальные для строительных конструкций131000Трубы стальные горячедеформированные гладкие (кроме нарезных)«»
131700Трубы нефтепроводные бесшовные«»
131900Трубы катаные (общего назначения)«»
132100Трубы обсадныем/т
Трубы стальные горячедеформированные нарезные обсадные134400Трубы тянутые (общего назначения)
«»138500Трубы сварные водогазопроводные (газовые)«»
137300Трубы тонкостенные электросварные углеродистые (диаметром до 114 мм)«»
138100Трубы сварные больших диаметров (св. 480 мм)«»
138300Трубы нефтепроводные электросварные (диаметром от 114 до 480 мм)«»
146100, 492500Трубы чугунные (всего)«»
146100Трубы чугунные напорные водопроводные (включая вторые сорта сверх установленных норм и продукцию не по заказам)«»
Трубы чугунные напорные водопроводные146102Трубы чугунные напорные (водопроводные) диаметром 500 мм и св.«»
492500Трубы чугунные канализационные и фасонные части к ним«»
224800Трубы и детали трубопроводов из термопластов (всего)«»
224811, 224812Трубы и детали трубопроводов из полиолефинов (полиэтилена, полипропилена)«»
224820Трубы и детали трубопроводов из поливинилхлорида«»
224821Трубы из винипласта«»
571480Трубы камнелитые«»
574621Трубы бетонныем3
574630Трубофильтры бетонныем3/м
575500Трубы керамические канализационные и дренажные
575510Трубы керамические канализационныем усл. диам.
575520Трубы керамические дренажныетыс. шт.
578600Трубы и муфты асбестоцементныем усл. труб
578610Трубы и муфты асбестоцементные напорные (водопроводные)«»
578630Трубы и муфты асбестоцементные безнапорные«»
586100Трубы напорныем/м3
Трубы железобетонные напорные586200Трубы безнапорные
«»592500Трубы стеклянные и фасонные части к нимм усл. диам.
Трубы железобетонные безнапорные224000Пластмассы, материалы и полуфабрикаты на основе полимеризационных смол
кг231000Материалы лакокрасочные (белила, олифа и т.д.)«»
493510Радиаторы отопительныеэкм
493520Конвекторы отопительные«»
493610Трубы отопительные ребристыем2
494100Ваннышт.
494400Умывальники«»
494300Раковины и мойки«»
496500Унитазы«»
496700Писсуары«»
530000Продукция лесозаготовительной и лесопильно-деревообрабатывающей промышленности
531400Лесоматериалы круглые, используемые без переработки (лесоматериалы для использования в круглом виде)м3
533100Пиломатериалы качественные«»
Необрезные536180Изделия деревянные для паркетных покрытий (паркет)м2
536181В том числе доски паркетные«»
536182Щиты паркетные«»
536184Паркет штучный«»
536110Блоки дверные в сборе (комплектно)«»
536130Блоки оконные в сборе (комплектно)«»
536171Доски для чистых половм3
551000Фанера клееная«»
553610Плиты древесноволокнистые мягкие (изоляционные, изоляционно-отделочные), в том числе:м2
553614биостойкием2
553611марки М4«»
553612« М12»«»
553613« М20»«»
553621Плиты древесноволокнистые полутвердые«»
553622Плиты древесноволокнистые твердые«»
553400Плиты древесностружечныем3
Расход пиломатериалов в круглом лесе«»
571110Щебень«»
571120Гравий«»
571140Песок строительный природный«»
571150Камень бутовый«»
571200Заполнители пористые«»
572100Асбестт
573000Цемент«»
573110Портландцемент«»
573151M300«»
573112M400«»
573113M500«»
573115M600«»
Цемент, приведенный к марке M400, всего«»
В том числе на:
изготовление монолитных железобетонных и бетонных конструкций«»
изготовление сборных железобетонных и бетонных конструкций«»
574213Штукатурка сухая гипсовая (листы гипсовые обшивочные)м2
574410Известь строительнаят
574120Кирпич строительный (включая камни)тыс. шт.
575210Плитки керамические глазурованные для внутренней облицовки стен с фасонными деталямим2
575220Плитки фасадные керамические«»
575240Плитки керамические для полов (метлахские)«»
575311Плитки кислотоупорные керамическием2
576000Материалы тепло- и звукоизоляционныем3
576110Вата минеральная«»
576120Стеклянная вата«»
576200Изделия минераловатные тепло- и звукоизоляционные«»
576300Изделия тепло- и звукоизоляционные из стекловолокна и стекловаты«»
576861Плиты фибритные (арболитовые)«»
577100Линолеум (рулоны и плитки)м2
577400Материалы рулонные кровельные и гидроизоляционные (материалы мягкие кровельные и изоляционные)
577402Рубероид«»
577403Изол (включая фольгоизол)«»
577451Фольгоизол«»
577404Толь кровельный и толь-кожа«»
577434Гидроизол«»
577452Фольгорубероид«»
578111Листы асбестоцементные кровельные волнистыетыс. усл. плиток
ВО, УВ-6, СВ, СВ-1750, СЕ578105Листы асбестоцементные конструктивные:то же
УВ-75, СВ-2500, СЕ-250, ВУ прессованные, непрессованные и различного назначения
волнистые
плоские591000Стекло строительное
591120Стекло оконное (заводской ассортимент)м2
591310Стекло профильное строительное (детали стеклянные профилированные)«»
591330Блоки стеклянные пустотелые«»
591160Стекло витринное неполированное«»
595201Ткани и сетки стеклянныетыс. м2

<1> По диаметрам дается только в ВМ к основным комплектам рабочих чертежей (кроме типовых сборных железобетонных конструкций). Для типовых сборных железобетонных конструкций в ВМ указывается класс и укрупненный сортамент (сталь крупносортная, среднесортная, мелкосортная, катанка).

<2> По укрупненному сортаменту дается только в ВМ к основным комплектам рабочих чертежей.

<3> По профилям и маркам дается только в ВМ к основным комплектам рабочих чертежей.

<4> По укрупненному сортаменту дается только в ВМ к основным комплектам рабочих чертежей.

<5> Рельсы по маркам даются только в ВМ к основным комплектам рабочих чертежей. <6> По видам труб дается только в ВМ к основным комплектам рабочих чертежей.

Примечание по использованию номенклатуры. Наименование приведенной номенклатуры продукции дано в соответствии с Общесоюзным классификатором промышленной и сельскохозяйственной продукции (ОКП) при однозначном соответствии кода и наименования продукции. В том случае, когда наименование отличается от принятого в ОКП, указывается алгоритм сбора. Разъяснения по использованию отдельных позиций номенклатуры для строительства приведены в графе «Примечание».

Примечание по использованию кода. Все группировки, закодированные условным кодовым обозначением с нулем на внутреннем разряде, не подлежат дальнейшей конкретизации.

Номенклатура материалов учитывает «Положение о порядке обеспечения капитального строительства материалами, изделиями и оборудованием», «Перечень стальных конструкций, стоимость которых включается в объемы строительно-монтажных работ, а изготовление их обеспечивается материальными ресурсами, выделяемыми для капитального строительства министерствам (ведомствам) — исполнителям работ».

Отдельные позиции приведенной номенклатуры материалов и изделий могут быть при необходимости разукрупнены и дополнены.

В случае применения в проектах сортового проката обыкновенного качества, стали сортовой конструкционной, металлоизделий промышленного назначения, строительных материалов и изделий, не указанных в данной номенклатуре, при составлении ВМ к основным комплектам рабочих чертежей и сводной ВМ номенклатура может быть дополнена ими.

Номенклатура материалов, не вошедшая в ВМ и сводную ВМ по всем рабочим чертежам, устанавливается дополнениями к ведомственным Инструкциям и Указаниям по составу и оформлению рабочих чертежей зданий и сооружений, утверждаемых соответствующими министерствами и ведомствами СССР.

Итоги по отдельным позициям номенклатуры подводятся следующим образом.

Необходимые итоги и отнесение к ним отдельных позиций номенклатуры (алгоритмы сбора по кодам) приведены в п. 1.13. Ниже даны указания по формированию тех итогов, которые требуют специальных пояснений.

Итог стали в натуральной массе подсчитывается по итогам сортового проката обыкновенного качества, стали сортовой конструкционной и листового проката. Распределение по укрупненному сортаменту дается только в ВМ. Итог стали, приведенной к стали класса А-I, подсчитывается на основании итогов стали стержневой арматурной по каждому классу и соответствующих коэффициентов приведения к стали класса А-I. Итог стали, приведенной к стали С 38/23 подсчитывается на основании итогов по стали сортовой и листового проката и соответствующим коэффициентам приведения к стали класса С 38/23. Итог стали сортовой конструкционной, приведенной к стали класса С 38/23, подсчитывается на основании итогов стали сортовой конструкционной по пределу текучести и соответствующих коэффициентов приведения к стали класса С 38/23. Всего сортового проката обыкновенного качества стали сортовой конструкционной, листового проката, металлоизделий промышленного назначения в натуральной массе, в том числе по укрупненному сортаменту, подсчитывается по соответствующим итогам в ВМ к основным комплектам рабочих чертежей.

Всего приведенной стали к классам А-I и С 38/23 с распределением на изготовление монолитных железобетонных и бетонных конструкций, сборных железобетонных и бетонных конструкций, строительных стальных конструкций, теплоизоляцию промышленного оборудования и трубопроводов, вентиляционных и санитарно-технических устройств подсчитывается на основании соответствующих итогов в ВМ к основным комплектам рабочих чертежей.

1.16. Кодирование приведенной номенклатуры материалов и изделий осуществляется на основании Общесоюзного классификатора промышленной и сельскохозяйственной продукции (ОКП). Первые ступени классификации составляют Высшие классификационные группировки (ВКГ) с единым по длине кодовым обозначением в шесть разрядов. Конкретная продукция представлена в виде предметов поставок в рамках отраслевых разделов в полной (ассортиментной) номенклатуре, а в части металла при использовании ВМ и сводной ВМ в составе рабочих чертежей для оформления документов о распределении фондов, по занарядке и поставке металлопродукции органами Госснаба СССР, министерствами и ведомствами — фондодержателями и предприятиями черной металлургии используются классификационные блоки ОКП по классам 09 — 13.

В примерах выполнения ВМ и сводной ВМ (стр. 5 — 8, 11 — 17) кодирование материалов осуществляется согласно Высшим классификационным группировкам Общесоюзного классификатора промышленной и сельскохозяйственной продукции (ВКГ ОКП).

Обозначения геометрических размеров следует записывать на следующей строке под наименованием, а в графе «код» — записывать против этой строки сами геометрические размеры и их обозначения в соответствии с нормативно-технической документацией. Разъяснение отдельных позиций номенклатуры, используемых для строительства, не кодируется и приводится на следующей строке под кодируемой по ОКП позицией. Например.

Проволока стальная низкоуглеродистая обыкновенного121300
качества для железобетона, т
В-I

Если к наименованию материала относится несколько кодов, собираемых по алгоритму сбора, то они записываются по каждой строке через запятую и против последнего приводятся качественные характеристики материала.

Кодирование единицы измерения осуществляется на основании Общесоюзного классификатора систем обозначений единиц измерения, используемых в автоматизированных системах управления СОЕИ: метр — 006; квадратный метр — 055; тысяча квадратных метров — 0,56; кубический метр — 113; килограмм — 116; тонна — 168; штука — 796; тысяча шт. — 798; километр условного диаметра — 0,27; тысяча условных плиток — 732; квадратный метр эквивалентный — 084,

1.17. Потребность в материалах на работы, выполняемые за счет накладных расходов, а также дополнительная потребность в материалах, вызываемая производством работ в зимнее время, в ВМ и сводную ВМ не входит и определяется строительной организацией по проекту производства работ.

2. НОРМАТИВНО-СПРАВОЧНАЯ ИНФОРМАЦИЯ ДЛЯ ОПРЕДЕЛЕНИЯ ПОТРЕБНОСТИ В МАТЕРИАЛАХ И ИЗДЕЛИЯХ В СОСТАВЕ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ

При определении потребности в материалах в составе проектной документации используется нормативно-справочная информация, представленная в табл. 1 — 24, составленных в соответствии с «Методическими указаниями по определению показателей расхода материалов и изделий на 1 млн. руб. сметной стоимости строительно-монтажных работ для объектов производственного назначения, здравоохранения, просвещения, культуры и спорта и на 1000 м2 приведенной общей площади жилых зданий» (М., НИИЭС, 1980); Методическими указаниями по определению показателей расхода на 1 млн. руб. сметной стоимости строительно-монтажных работ для объектов производственного назначения» (М., НИИЭС, 1978).

Коэффициенты, учитывающие приведение по массе сталей различных классов, эффективных видов проката и экономичных профилей к стали класса С 38/23

Таблица 1

Эффективные классы стали, экономичные виды профилей проката Коэффициент приведения к стали класса С 38/23
Прокат из стали высокопрочной низколегированной с пределом текучести 45 — 60 кг/мм2 (С 60/45 и С 70/60) 1,55
Прокат из стали низколегированной общего назначения с пределом текучести 33 — 40 кг/мм2 (С 46/33 и С 52/40) 1,25
Прокат из стали упрочненной углеродистой с пределом текучести 30 кг/мм2 (С 44/29) 1,13
Балки широкополочные двутавровые 1,07
Профили гнутые открытые 1,14
Профили гнутые замкнутые 1,69
Настил профилированный 1
Отходы при изготовлении стальных конструкций и прочих изделий 1,037
Отходы стали сортовой и листовой для закладных деталей 1,01

Коэффициенты, учитывающие приведение по массе различных классов стали к классу А-I и отходы при изготовлении арматуры и закладных частей для железобетонных конструкций

Таблица 2

Класс стали Коэффициент приведения к стали класса А-I Коэффициент отходов
А-I 1 1,01
А-II 1,21 1,01
А-III 1,43 1,01
А-III со знаком качества, Ат-III 1,49 1,01
А-IV 1,95 1,02
Ат-IV 1,95 1,06
А-V 2,2 1,02
Ат-V 2,2 1,06
Ат-VI 2,4 1,06
Ат-VII, Атк 2,8 1,06
Проволока стальная низкоуглеродистая обыкновенного качества для железобетона В-I 1,39 1,02
Сетка стальная сварная арматурная В-I 1,39 1,01
Проволока стальная низкоуглеродистая периодического профиля Вр-I 1,47 1,02
Проволока стальная высокопрочная для железобетона В-II, Вр-II; пряди и канаты из стальной высокопрочной проволоки для армирования 2,8 1,05

Усредненные нормы расхода портландцемента рекомендуемых марок в т на 1 м3 тяжелых бетонов в конструкциях и деталях

Таблица 3

Конструкции и деталиМарка бетонаРасход портландцемента, т, рекомендуемых марок
300400500600
Конструкции монолитные неармированные
Конструктивные элементы зданий и сооружений (кроме подземных и гидротехнических; безрельсовых дорог и аэродромов)1000,176---
1500,209---
200-0,224--
250-0,256--
300-0,304--
Конструктивные элементы подземных сооружений1000,181---
1500,228---
200-0,247--
250-0,29--
300-0,334--
350--0,337-
400--0,375-
450--0,418-
500---0,413
Конструктивные элементы безрельсовых дорог и аэродромов (кроме оснований)250-0,309--
300-0,352--
350--0,362-
400--0,4
Основания безрельсовых дорог и аэродромов1000,176---
1500,209---
200-0,222--
250-0,266--
300-0,304--
Конструктивные элементы гидротехнических сооружений1000,176---
1500,209---
200-0,222--
250-0,261--
300-0,3--
3500,241--
400--0,241-
Бетоны монолитные для заделки стыков и швов сборных конструкций200-0,345--
250-0,385--
300-0,44--
350--0,45-
400--0,52-
Конструкции монолитные армированные
Конструктивные элементы зданий и сооружений (кроме подземных и гидротехнических; безрельсовых дорог и аэродромов):
с линейными размерами сечения 1000 мм и более, ростверки по сваям и плиты толщиной 500 мм и более1000,215---
1500,224---
200-0,237--
250-0,28--
300-0,318--
с линейными размерами сечения от 300 до 1000 мм, плиты и стены толщиной от 200 до 500 мм1000,215---
1500,243---
200-0,261--
250-0,308--
300-0,348--
350--0,356-
400--0,4-
с линейными размерами сечения менее 300 мм, плиты и стены толщиной менее 200 мм1000,215---
1500,268---
200-0,286--
конструкции с содержанием арматуры более 1%250-0,343--
300-0,386--
350--0,395-
400--0,443-
450--0,492-
500---0,48
Конструктивные элементы подземных сооружений:
с линейными размерами сечения 1000 мм и более или толщиной 500 мм и более1500,248---
200-0,267--
250-0,319--
300-0,358--
350--0,366-
400--0,408-
450--0,457-
500---0,442
с линейными размерами сечения от 300 до 1000 мм или толщиной от 200 до 500 мм1500,248---
200-0,267--
250-0,319--
300-0,358--
350--0,366-
400--0,408-
450--0,457-
500---0,442
с линейными размерами сечения менее 300 мм или толщиной менее 200 мм; конструкции с содержанием арматуры более 1%1500,268---
200-0,285--
250-0,343--
300-0,386--
350--0,384-
400--0,442-
450--0,491-
500---0,481
Конструктивные элементы безрельсовых дорог и аэродромов (кроме оснований)250-0,309--
300-0,352--
350--0,361-
400--0,4-
Конструктивные элементы гидротехнических сооружений:
с линейными размерами сечения 1000 мм и более или толщиной 500 мм и более1000,214---
1500,233---
200-0,223--
250-0,261--
300-0,3--
350-0,342--
400--0,342-
450--0,375-
500---0,366
с линейными размерами сечения от 300 мм до 1000 мм или толщиной от 200 до 500 мм1000,214---
1500,233---
200-0,242--
250-0,285--
300-0,324--
350--0,352-
400--0,371-
450--0,423-
500---0,408
с линейными размерами сечения менее 300 мм или толщиной менее 200 мм1000,215---
1500,247---
200-0,271--
250-0,314--
300-3,62--
350--0,371-
400--0,408-
450--0,452-
500---0,442
Конструкции и детали сборные неармированные
Блоки оснований, фундаментов, опор мостов, путепроводов, золошлакопроводов1000,21---
1500,25---
200-0,26--
250-0,29--
300-0,33--
350--0,325-
400--0,36-
Блоки стеновые крупные (включая блоки стен подвала)1000,21---
1500,25---
200-0,26--
250-0,29--
300-0,33--
350--0,325-
400--0,36-
Плиты покрытия дорожек и тротуаров, камни бордюрные200-0,31--
250--0,31-
300--0,365-
350--0,4-
400--0,495-
Ступени мозаичные, блоки мусоропроводов, элементы оград1500,29---
200-0,295--
250-0,335--
300-0,385--
350--0,38-
400--0,42-
Конструкции и детали набережных, пирсов, причальных устройств200-0,31--
250-0,355--
300--0,355-
350--0,41-
400--0,46-
450--0,535-
500---0,52
Блоки камер для тепловых сетей200-0,285--
250-0,32--
300-0,375--
350--0,355-
400--0,39-
Плиты откосов, элементы подпорных стенок, лотки водотоков200-0,27--
250-0,305--
300-0,35--
350--0,34-
400--0,375-
Трубы, кольца, изделия для колодцев водопроводных и канализационных сетей200-0,285--
250-0,33--
300-0,375--
350--0,365-
400--0,405-
Конструкции тоннелей при закрытом способе работы200-0,355--
250--0,36-
300--0,415-
350--0,485-
400--0,565-
450--0,58-
500---0,565
Конструкции и детали сборные железобетонные
Конструкции и детали фундаментов
Конструкции и детали фундаментов (кроме свай) с обычным армированием1000,21---
1500,25---
200-0,26--
250-0,29--
300-0,33--
350--0,325-
400--0,36-
Сваи преднапряженные200-0,325--
250--0,355-
300--0,38-
350--0,435-
400--0,505-
450--0,555-
500---0,54
Сваи с обычным армированием200-0,31--
250-0,355--
300--0,355-
350--0,41-
400--0,46-
450--0,535-
500---0,52
Конструкции и детали каркаса зданий и сооружений
Конструкции и детали каркасов производственных зданий
Балки (в том числе фундаментные), ригели, прогоны, фермы, перемычки, распорки преднапряженные200-0,32--
250-0,37--
300--0,37-
350--0,415-
400--0,465-
450--0,545-
500---0,525
Балки (в том числе фундаментные), ригели, прогоны, перемычки, распорки с обычным армированием200-0,3--
250-0,34--
300-0,4--
350--0,39-
400--0,43-
450--0,465-
500---0,485
Колонки и элементы рам с обычным армированием200-0,28--
250-0,315--
300-0,36--
350--0,35-
400--0,385-
450--0,45-
500---0,43
Конструкции и детали каркасов жилых и общественных зданий
Балки (в том числе фундаментные), ригели, прогоны, перемычки, распорки преднапряженные200-0,32--
250-0,37--
300--0,37-
350--0,415-
400--0,465-
450--0,545-
500---0,525
Балки (в том числе фундаментные), ригели, прогоны, перемычки, распорки с обычным армированием200-0,29--
250-0,33--
300-0,385--
350--0,36-
400--0,405-
Колонны и элементы рам с обычным армированием200-0,265--
250-0,295--
300-0,335--
350--0,33-
400--0,365-
450--0,420-
500---0,41
Конструкции и детали стен и перегородок
Панели стеновые наружные и внутренние, перегородки преднапряженные горизонтального формования с вибрацией, сплошные200-0,315--
250-0,36--
300-0,41--
350--0,39-
400--0,435-
450--0,5-
500---0,485
Панели стеновые наружные и внутренние, перегородки преднапряженные горизонтального формования с вибрацией, многопустотные200-0,28--
250-0,315--
300-0,365--
350--0,35-
400--0,385-
Панели стеновые наружные и внутренние, перегородки с обычным армированием горизонтального формования с вибрацией, сплошные1500,29---
200-0,295--
250-0,335--
300-0,385--
350--0,38-
400--0,42-
Панели стеновые наружные и внутренние перегородки с обычным армированием, изготовляемые в кассетах1500,335---
200-0,35--
250-0,395--
300-0,45--
Блоки стеновые с обычным армированием1000,21---
1500,25---
200-0,26--
250-0,29--
300-0,33--
350--0,325-
400--0,36-
Плиты, панели и настилы перекрытий и покрытий
Плиты покрытий и перекрытий преднапряженные горизонтального формования с вибрацией, сплошные200-0,315--
250-0,36--
300-0,41--
350--0,39-
400--0,435-
450--0,5-
500---0,485
Плиты покрытий и перекрытий преднапряженные горизонтального формования с вибрацией, многопустотные200-0,28--
250-0,315--
300-0,365--
350--0,35-
400--0,385-
Плиты покрытий и перекрытий с обычным армированием горизонтального формования с вибрацией, сплошные1500,29---
200-0,295--
250-0,335--
300-0,385--
350--0,38-
400--0,42-
Плиты покрытий и перекрытий с обычным армированием, изготавливаемые в кассетах1500,335---
200-0,35--
250-0,395--
300-0,45--
Плиты дорожные преднапряженные300--0,365-
350--0,4-
400--0,49-
450--0,535-
500---0,525
Плиты дорожные с обычным армированием200-0,31--
250--0,31-
300--0,365-
350--0,4-
400--0,495-
Конструкции и детали инженерных сооружений
Конструкции и детали пролетных строений мостов, ГЭС, каналов, открытых водоводов, детали водопропускных труб (плиты днищ, блоки плитных перекрытий и оголовки) преднапряженные200-0,325--
250--0,335-
300--0,38-
350--0,435-
400--0,505-
450--0,555-
500---0,54
Конструкции и детали пролетных строений мостов и ГЭС с обычным армированием200-0,31--
250-0,355--
300--0,355-
350--0,41-
400--0,46-
450--0,535-
500---0,52
Детали водопропускных труб (плиты днищ, блоки плитных перекрытий, оголовки) с обычным армированием200-0,27--
250-0,305--
300-0,35--
350--0,34-
400--0,375-
Детали смотровых колодцев с обычным армированием200-0,285--
250-0,33--
300-0,375--
350--0,365-
400--0,405-
Конструкции и детали силосов и градирен с обычным армированием200-0,285--
250-0,32--
300-0,375--
350--0,355-
400--0,39-
Элементы траверс трубопроводов с обычным армированием200-0,28--
250-0,315--
300-0,36--
350--0,35-
400--0,385-
450--0,45-
500---0,43
Конструкции и детали каналов и открытых водоводов с обычным армированием200-0,27--
250-0,305--
300-0,35--
350--0,34-
400--0,37-
Конструкции и детали специального назначения
Трубы безнапорные преднапряженные200-0,325--
250--0,335-
300--0,38-
350--0,435-
400--0,505-
450--0,555-
500---0,54
Трубы безнапорные с обычным армированием200-0,285--
250-0,33--
300-0,375--
350--0,365-
400--0,405-
Опоры ЛЭП, связи и элементы контактной сети электрифицированных дорог и осветительной сети преднапряженные горизонтального формования с вибрацией300--0,375-
350--0,425-
400--0,475-
450--0,52-
500---0,54
Опоры ЛЭП, связи и элементы контактной сети электрифицированных дорог и осветительной сети преднапряженные горизонтального формования с центрифугированием300-0,44--
350-0,465--
400--0,465-
450--0,485-
500---0,445
Опоры ЛЭП, связи и элементы контактной сети электрифицированных дорог и осветительной сети с обычным армированием200-0,29--
250-0,33--
300-0,375--
350--0,365-
400--0,405-
Блоки и тюбинги для тоннелей, шахтная крепь преднапряженные300--0,415-
350--0,49-
400--0,565-
450--0,585-
500---0,58
Блоки тюбинги для тоннелей, шахтная крепь с обычным армированием200-0,355--
250--0,36-
300--0,415-
350--0,485-
400--0,565-
450--0,58-
500---0,565
Плиты специальные аэродромные преднапряженные300--0,365-
350--0,4-
400--0,490-
450--0,535-
500---0,525
Приставки и столбики шпалерные с обычным армированием для ограждения пастбищ1000,21---
1500,25---
200-0,26--
250-0,29--
300-0,33--
Конструктивные архитектурно-строительные элементы зданий, сооружений
Элементы лестниц, архитектурно-строительные элементы зданий, элементы входов и приямков, детали лифтовых и вентиляционных шахт, санитарно-технические кабины, элементы лоджий, балконов, оград горизонтального формования с вибрацией, сплошные1500,29---
200-0,295--
250-0,335--
300-0,385--
350--0,38-
400--0,42-
Элементы лестниц, архитектурно-строительные элементы зданий, элементы входов и приямков зданий, детали лифтовых и вентиляционных шахт, санитарно-технические кабины, элементы лоджий, балконов, оград с обычным армированием, изготовляемые в кассетах1500,335---
200-0,35--
250-0,395--
300-0,45--
Блоки коммуникаций с обычным армированием200-0,285--
250-0,32--
300-0,375--
350--0,355-
400--0,39-

Таблица 4

Усредненные нормы расхода портландцемента
рекомендуемых марок на 1 м3 легких и ячеистых бетонов
и строительных растворов в конструкциях и деталях

Наименование конструкций, деталей и растворовМарка бетона или раствораРасход портландцемента, т, рекомендуемых марок
300400500
Конструкции и детали из легких и ячеистых бетонов
Конструкции и детали из легкого цементного бетона (кроме изготовляемых прокатным способом)250,15--
350,18--
50-0,225-
75-0,24-
100-0,265-
150-0,28-
200-0,355-
250--0,35
300--0,39
Конструкции и детали из ячеистого цементного бетона80,135--
120,17--
25-0,25-
35-0,285-
50-0,305-
75-0,325-
Конструкции и детали из ячеистого бетона на смешанном вяжущем80,085--
120,1--
25-0,16-
35-0,175-
50-0,19-
75-0,215-
Растворы строительные
Растворы цементные:100-0,315-
для устройства полов и стяжек, для заделки стыков и швов сборных конструкций и раструбов труб150-0,485-
200-0,59-
300--0,7
Растворы цементные:
для изоляционных работ и затирки открытых поверхностей после снятия опалубки100-0,325-
150-0,5-
200-0,61-
300--0,72
для фактурных слоев панелей и блоков наружных стен100-0,36-
150-0,415-
Растворы цементно-известковые для каменных кладок, монтажа панелей и штукатурно-отделочных работ250,105--
500,2--
750,295--
100-0,295-
150-0,455-
200-0,555-
300--0,655
Растворы асбестсодержащие для теплоизоляционных работ:
асбестоцементные-1,17--
асбесто-диатомоцементные-0,67--
асбозурито-цементные-0,29--

Таблица 5

Усредненные показатели расхода стали класса С 38/23
на изготовление вентиляционных устройств
(без учета отходов и потерь)

Вентиляционные устройстваЕдиница измеренияВид сталиРасход, кг
Воздуховоды из стали кровельной (черной или оцинкованной) толщиной, мм:
0,5100 м2 поверхности воздуховодовКровельная (оцинкованная)427,9
Тонколистовая6,4
Сортовая289
Итого723,3
0,55то жеКровельная475
Тонколистовая6,4
Сортовая289
Итого770,4
0,6100 м2 поверхности воздуховодовКровельная518,2
Тонколистовая6,4
Сортовая289
Итого813,6
0,7то жеКровельная529
Тонколистовая5,6
Сортовая347,4
Итого882
0,9«»Тонколистовая771
Сортовая271
Итого1042
1«»Тонколистовая855
Сортовая271
Итого1126
1,4«»Тонколистовая1148
Сортовая279
Итого1427
1,5«»Тонколистовая1227
Сортовая279
Итого1506
Воздуховоды из тонколистовой стали (черной или оцинкованной) толщиной, мм:
1,6100 м2 поверхности воздуходувовТонколистовая1313
Сортовая279
Итого1592
2то жеТонколистовая1633
Сортовая279
Итого1912
3«»Тонколистовая2451
Сортовая294
Итого2745
Дроссель-клапаны стальные неутепленные для воздуховодов диаметром, мм:
200шт.Тонколистовая1,84
Сортовая1,43
Итого3,27
250«»Тонколистовая2,42
Сортовая1,71
Итого4,13
280«»Тонколистовая2,76
Сортовая1,88
Итого4,64
315«»Тонколистовая3,95
Сортовая2,07
Итого6,02
400«»Тонколистовая5,1
Сортовая3,38
Итого8,48
450«»Тонколистовая7,39
Сортовая3,75
Итого11,14
500«»Тонколистовая8,51
Сортовая4,14
Итого12,65
630«»Тонколистовая14,4
Сортовая6,48
Итого20,88
Клапаны обводные у калориферов при ширине обводного канала 200 мм, марки:
Р501, Р502, Р509, Р510, Р517, Р518«»Тонколистовая3,11
Сортовая5,06
Итого8,17
Р503, Р504, Р505, Р511, Р512, Р513, Р519, Р521, Р520шт.Тонколистовая5,21
Сортовая6,78
Итого11,99
Р506, Р507, Р508, Р514, Р515, Р516, Р522, Р523, Р524«»Тонколистовая7,99
Сортовая9,06
Итого17,05
Р525, Р526, Р533, Р534, Р541, Р542«»Тонколистовая5,17
Сортовая5,06
Итого10,23
Р527, Р528, Р529, Р535, Р536, Р537, Р543, Р544, Р545«»Тонколистовая8,4
Сортовая6,78
Итого15,18
Р530, Р531, Р532, Р538, Р539, Р540, Р546, Р547, Р548«»Тонколистовая12,6
Сортовая9,06
Итого21,66
Клапаны обводные у калориферов при ширине обводного канала 400 мм, марки:
Р549, Р550, Р557, Р558, Р565, Р566«»Тонколистовая4,06
Толстолистовая0,75
Сортовая1,47
Итого6,28
Р551, Р552, Р553, Р559, Р560, Р561, Р567, Р568, Р569«»Тонколистовая6,18
Толстолистовая0,75
Сортовая1,55
Итого8,48
Р554, Р555, Р556, Р562, Р563, Р564, Р570, Р571, Р572«»Тонколистовая9,05
Толстолистовая0,75
Сортовая1,95
Итого11,75
Р573, Р574, Р575, Р581, Р582, Р583, Р589, Р590, Р591«»Тонколистовая7,1
Толстолистовая0,75
Сортовая1,47
Итого9,32
Р576, Р577, Р578, Р584, Р585, Р586, Р592, Р593шт.Тонколистовая10,3
Толстолистовая0,75
Сортовая1,55
Итого12,6
Р579, Р580, Р587, Р588, Р594, Р595, Р596«»Тонколистовая14,6
Толстолистовая0,75
Сортовая1,95
Итого17,3
Шиберы стальные неутепленные диаметром, мм, до:
125«»Тонколистовая2,76
Сортовая0,86
Итого3,62
180«»Тонколистовая4,63
Сортовая1,2
Итого5,83
250«»Тонколистовая7,95
Сортовая1,62
Итого9,57
280«»Тонколистовая11,4
Сортовая2,02
Итого13,42
315«»Тонколистовая14,4
Сортовая2,27
Итого16,67
Поворотные колпаки (зонты) над оборудованием поверхностью, м2:
до 2«»Тонколистовая14,8
Толстолистовая1,36
Сортовая7,4
Итого23,56
более 2мТонколистовая10,4
Толстолистовая1,13
Сортовая7,24
Итого18,77
Вдвижные колпаки (зонты) поверхностью, м2:
до 9м2Тонколистовая13
Толстолистовая0,9
Сортовая13
Итого26,9
более 9«»Тонколистовая12,3
Толстолистовая0,54
Сортовая8,5
Итого21,34
Зонты вентиляционных систем (к вентиляционным шахтам) круглого и прямоугольного сечениякгТонколистовая0,53
Сортовая0,47
Итого1
Дефлекторы диаметром, мм:
200шт.Кровельная4,06
Тонколистовая1,46
Сортовая0,61
Итого6,13
315«»Кровельная6,59
Сортовая1,73
Итого8,32
400«»Кровельная13,5
Сортовая2,77
Итого16,27
500шт.Тонколистовая28,6
Сортовая3,41
Итого32,01
630«»Тонколистовая40,7
Сортовая5,87
Итого46,57
710«»Тонколистовая73,6
Сортовая9,52
Итого83,12
800«»Тонколистовая100
Сортовая10,8
Итого110,8
900«»Тонколистовая126,2
Сортовая16,7
Итого142,9
1000«»Тонколистовая173,8
Сортовая18,1
Итого191,9
Патрубки душирующие типа ППД:
№ 5 и 6кгТонколистовая0,72
Толстолистовая0,014
Сортовая0,24
Итого0,974
№ 8 и 10«»Тонколистовая0,8
Толстолистовая0,008
Сортовая0,18
Итого0,988
Патрубки душирующие типа ПДвкгКровельная0,1
Тонколистовая0,36
Толстолистовая0,01
Сортовая0,49
Итого0,96
Насадки воздухораспределительные трехсторонние штампованныешт.Тонколистовая7,83
Сортовая1,87
Итого9,7
Воздухораспределители эжекционные типа ВЭП:
№ 3«»Тонколистовая6,86
Сортовая1,1
Итого7,96
№ 4 и 5«»Тонколистовая14,8
Сортовая2,29
Итого17,09
№ 6«»Тонколистовая25,52
Сортовая4,02
Итого29,54
Воздухораспределители эжекционные типа ВЭПв:
№ 3«»Тонколистовая5,09
Сортовая1,16
Итого6,25
№ 4 и 5«»Тонколистовая11,8
Сортовая2,2
Итого14
№ 6«»Тонколистовая20,2
Сортовая3,72
Итого23,92
№ 9шт.Тонколистовая62,7
Сортовая8,56
Итого71,26
№ 12 и 5«»Тонколистовая122,3
Сортовая12,9
Итого135,2
№ 14«»Тонколистовая149,1
Сортовая14,3
Итого163,4
Воздухораспределители эжекционные типа ВЭС:
№ 8«»Тонколистовая23,4
Сортовая7,6
Итого31
№ 10«»Тонколистовая35,7
Сортовая12,2
Итого47,9
№ 12 и 5«»Тонколистовая57,7
Сортовая17,2
Итого74,9
№ 14«»Тонколистовая97,2
Сортовая19,6
Итого116,8
№ 16«»Тонколистовая123,3
Сортовая21,9
Итого145,2
Воздухораспределители пристенные эжекционные панельного типа ВПЭП:
№ 11«»Тонколистовая33,5
Толстолистовая0,02
Сортовая3,41
Итого36,93
№ 12, 13 и 21шт.Тонколистовая63,8
Сортовая18,6
Итого82,4
№ 14 и 22«»Тонколистовая96,6
Сортовая21,8
Итого118,4
№ 23 и 24«»Тонколистовая148
Сортовая32
Итого180
Панели воздухораздающие к воздухораспределителям пристенным эжекционным панельным типа П-ВПЭП:
№ 11«»Тонколистовая4,27
№ 12«»Тонколистовая9,4
Сортовая6,4
Итого15,8
№ 13«»Тонколистовая13,5
Сортовая8,16
Итого21,66
№ 14«»Тонколистовая17,8
Сортовая9,66
Итого27,46 K_{\text{ц}}1 \div 20 K1 \div 20
Короба к воздухораспределителям пристенным эжекционным панельным из черной или оцинкованной стали ( и )кгТонколистовая0,58
Сортовая0,42
Итого1
Воздухораспределители пристенные типа:
ВП-2		шт.Тонколистовая3,72
Сортовая3,02
Итого6,74
ВП-3шт.Тонколистовая6,28
Сортовая4,26
Итого10,54
ВП-4«»Тонколистовая10,7
Сортовая5,7
Итого16,4
ВП-5«»Тонколистовая13,6
Сортовая5,7
Итого19,3
Воздухораспределители двухструйные ВДПМ с регуляторами расхода воздуха диаметром, мм:
250«»Кровельная0,32
Тонколистовая2,48
Сортовая1,64
Итого4,44
315«»Кровельная0,38
Тонколистовая3,69
Сортовая2,02
Итого6,09
400«»Тонколистовая6,38
Сортовая3,45
Итого9,83
500«»Тонколистовая9,8
Сортовая4,27
Итого14,07
630«»Тонколистовая14,5
Сортовая6,93
Итого21,43
800«»Тонколистовая24,8
Сортовая8,73
Итого33,53
Унифицированные агрегаты воздушно-тепловой завесы (без вентилятора и калорифера)шт.Тонколистовая0,56
Толстолистовая0,075
Сортовая0,34
Итого0,975
Решетки воздухоприточные:
РР-1«»Кровельная0,27
Тонколистовая0,6
Итого0,87
РР-2, РР-3«»Кровельная0,56
Тонколистовая0,91
Итого1,47
РР-4«»Кровельная1,16
Тонколистовая1,16
Итого2,32
РР-5«»Кровельная1,74
Тонколистовая1,56
Итого3,3
Решетки щелевые регулирующие типа:
Р-150«»Тонколистовая0,41
Р-200«»«»0,64
Решетки жалюзийные с неподвижными жалюзи СТД-301, СТД-302«»«»1,07
Решетки жалюзийные с неподвижными жалюзи в рамке при площади в свету, м2, до:
0,25«»Тонколистовая2,55
Сортовая2,57
Итого5,12
1«»Тонколистовая10,7
Сортовая5,71
Итого16,41
1,5шт.Тонколистовая18,8
Сортовая8,51
Итого27,31
2,25«»Тонколистовая30
Сортовая13,1
Итого43,1
3«»Тонколистовая35,9
Сортовая15,2
Итого51,1
5«»Тонколистовая50,9
Сортовая18,2
Итого69,1
6,5«»Тонколистовая72,3
Сортовая19
Итого91,3
Гибкие вставки типа ВВ к центробежным вентиляторам:
№ 2,5-5м2Кровельная3,29
Тонколистовая1,77
Сортовая9,31
Итого14,37
№ 6-20«»Тонколистовая5,75
Сортовая11,7
Итого17,45
Гибкие вставки типов ВНА и ВНБ к центробежным вентиляторам:
№ 2,5-6,3«»Кровельная3,41
Сортовая12,2
Итого15,61
№ 8-20«»Тонколистовая3,6
Толстолистовая0,09
Сортовая14,6
Итого18,29
Шумоглушители трубчатые на фланцах периметром до 1000 ммшт.Тонколистовая25,19
Сортовая3,14
Итого28,33
То же, на фланцах или на сварке периметром до 2000 мм«»Тонколистовая41,49
Сортовая7,41
Итого48,9
Шумоглушители пластинчатые:
ШП-1«»Тонколистовая2,7
Сортовая1,4
Итого4,1
ШП-2, ШП-3«»Тонколистовая4,4
Сортовая1,8
Итого6,2
В-351, ШП-4, ШП-6«»Тонколистовая6,58
Сортовая1,58
Итого8,16
В-352, В-354, В-357, ШП-7, ШП-8«»Тонколистовая9
Сортовая2
Итого11
В-355, В-358, В-360, ШП-5«»Тонколистовая11,5
Сортовая2,29
Итого13,79
В-363, ШП-9«»Тонколистовая14,3
Сортовая1,58
Итого15,88
В-353, В-361«»Тонколистовая16,1
Сортовая2
Итого18,1
В-356, В-364, В-366, ШП-10, ШП-11«»Тонколистовая18,79
Сортовая3,2
Итого21,99
В-359, В-362, В-367, ШП-12«»Тонколистовая24,4
Сортовая2,4
Итого26,8
В-365, В-386, ШП-13шт.Тонколистовая35,6
Сортовая2,98
Итого38,58
Шумоглушители сотовые«»Тонколистовая3,53
Сетки просечные из листовой стали размером, мм:
100 x 200«»Тонколистовая0,27
200 x 200, 200 x 400«»«»0,49
200 x 600«»«»0,72
Двери герметические неутепленные размером, мм:
900 x 400«»Тонколистовая6,37
Сортовая10,6
Итого16,97
1250 x 500«»Тонколистовая9,62
Сортовая14
Итого23,63
Двери герметические утепленные размером, мм:
900 x 400«»Тонколистовая11,4
Сортовая10,6
Итого22
1250 x 500«»Тонколистовая17,8
Сортовая14
Итого31,8
Люки герметические размером 500 x 600 мм:
неутепленные«»Тонколистовая5,35
Сортовая9,76
Итого15,11
утепленные«»Тонколистовая9,63
Сортовая9,76
Итого19,39
Рамы, кронштейны и подставки под вентиляционные устройства100 кгСортовая100

Усредненные показатели расхода стали класса С 38/23 на изготовление санитарно-технических устройств (без учета отходов и потерь)

Таблица 6

Санитарно-технические устройстваЕдиница измеренияВид сталиРасход, кг
Баки расширительные емкостью, м3, до:
0,1шт.Тонколистовая33
0,15«»«»43
0,2«»«»52
0,3«»«»69
Толстолистовая4
Сортовая0,23
Итого73,23
0,4«»Тонколистовая83,2
Толстолистовая4
Сортовая0,23
Итого87,43
0,5«»Тонколистовая92
Толстолистовая4
Сортовая0,23
Итого96,23
0,6«»Тонколистовая103
Толстолистовая4
Сортовая0,23
Итого107,23
0,8«»Тонколистовая124,2
Толстолистовая4
Сортовая0,2
Итого128,43
1«»Тонколистовая145
Толстолистовая4
Сортовая0,23
Итого149,23
1,2«»Тонколистовая165
Толстолистовая4
Сортовая0,23
Итого169,23
1,5шт.Тонколистовая192,6
Толстолистовая4
Сортовая0,23
Итого196,83
2«»Тонколистовая227,9
Толстолистовая4
Сортовая3,63
Итого235,5
2,5«»Тонколистовая264,8
Толстолистовая4
Сортовая4,03
Итого272,83
3«»Тонколистовая303
Толстолистовая4
Сортовая4,33
Итого311,33
3,5«»Тонколистовая338,2
Толстолистовая4
Сортовая4,73
Итого346,93
4«»Тонколистовая373,2
Толстолистовая4
Сортовая5,03
Итого382,23
Баки конденсационные емкостью, м3, до:
0,3«»Тонколистовая80,8
Толстолистовая6
Сортовая5,6
Итого92,4
0,4«»Тонколистовая98,4
Толстолистовая6
Сортовая5,6
Итого110
0,5шт.Тонколистовая106
Толстолистовая6
Сортовая5,7
Итого117,7
0,6«»Тонколистовая121,2
Толстолистовая6
Сортовая5,6
Итого132,8
0,8«»Тонколистовая125,5
Толстолистовая20,3
Сортовая5,5
Итого151,3
1«»Тонколистовая136
Толстолистовая45,2
Сортовая17,3
Итого198,5
1,3«»Тонколистовая153,7
Толстолистовая53,1
Сортовая17,4
Итого224,2
1,5«»Тонколистовая154,4
Толстолистовая62,1
Сортовая18
Итого234,5
2«»Тонколистовая7,9
Толстолистовая344,2
Сортовая28,7
Итого380,8
3«»Тонколистовая7,9
Толстолистовая460,4
Сортовая30
Итого498,3
5шт.Тонколистовая7,9
Толстолистовая670,4
Сортовая32,9
Итого711,2
Регистры отопительные из стальных труб диаметром нитки/колонки, мм:
20/201 м нитки регистраТолстолистовая0,01
Сортовая0,01
Итого0,02
25/25То жеТолстолистовая0,02
Сортовая0,02
Итого0,04
32/40«»Толстолистовая0,03
Сортовая0,02
Итого0,05
40/50«»Толстолистовая0,04
Сортовая0,03
Итого0,07
57/89«»Толстолистовая0,1
Сортовая0,06
Итого0,16
76/108«»Толстолистовая0,2
Сортовая0,13
Итого0,83
89/108«»Толстолистовая0,2
Сортовая0,2
Итого0,4
108/159«»Толстолистовая0,49
Сортовая0,20
Итого0,69
133/1591 м. нитки регистраТолстолистовая0,49
Сортовая0,39
Итого0,88
159/219То жеТолстолистовая1,19
Сортовая0,39
Итого1,58
Грязевики из стальных труб наружным диаметром корпуса/входного патрубка, мм:
108/45шт.Тонколистовая0,02
Толстолистовая8,4
Сортовая1,14
Итого9,56
159/57«»Толстолистовая19,44
Сортовая2
Итого21,44
219/89«»Толстолистовая29
Сортовая2,5
Итого31,5
273/108«»Толстолистовая34,3
Сортовая2,85
Итого37,15
273/133«»Толстолистовая39,78
Сортовая3,14
Итого42,92
325/159«»Толстолистовая43,48
Сортовая2,99
Итого46,47
426/219«»Толстолистовая76,27
Сортовая5,52
Итого81,79
530/273шт.Толстолистовая131,31
Сортовая5,8
Итого137,11
Воздухосборники из стальных труб горизонтальные и вертикальные с наружным диаметром корпуса, мм:
76«»Толстолистовая0,3
89«»«»0,3
108«»«»1,1
133«»«»1,13
159«»«»2,7
219 и 273«»«»4,5
325«»«»11,5
426«»«»12,9
Узлы конденсатоотводчиков номер/диаметр, мм:
00/15«»«»1,02
0/20«»«»1,5
1/25«»«»1,8
2/32«»«»2,8
3/40«»«»3,4
4/50«»«»4,2
Узлы ручных насосов, марка насоса/диаметр, мм:
БКФ-2/25«»«»1,8
БКФ-4/40«»«»3,4
Гребенки пароводораспределительные из стальных труб:
диаметром корпуса 108 мм и длиной 1 м с четырьмя патрубками диаметром 57 ммкомпл.«»16,8
диаметром корпуса 159 мм и длиной 1 м с четырьмя патрубками диаметром 57 мм«»«»21,5
Гребенки пароводораспределительные из стальных труб:
диаметром корпуса 219 мм и длиной 1,5 м с четырьмя патрубками диаметром 89 ммкомпл.Толстолистовая31,8
диаметром корпуса 273 мм и длиной 2 м с шестью патрубками диаметром 108 мм«»«»50,1
диаметром корпуса 325 мм и длиной 2,5 м с восемью патрубками диаметром 108 мм«»«»64,4
Полотенцесушители типа ПСшт.«»0,25
Полотенцесушители унифицированные типа ПУ«»«»0,05
Узлы элеваторные (без средств автоматики и элеватора):
№ 1 и 2 длиной 2,5 музел«»67,7
№ 3, 4 и 5 длиной 2,8 м«»«»82
№ 6 и 7 длиной 3,1 м«»«»118
Фланцы плоские приварные с гладкой соединительной поверхностью на стальных трубопроводах при Pу до 10 кгс/см2 (0,98 МПа) диаметром трубопровода, мм:
50шт.«»2,1
70«»«»2,8
80«»«»3,2
100шт.Толстолистовая4
125«»«»5,4
150«»«»6,6
200«»«»8,1
250«»«»10,6
300«»«»12,9
350«»«»15,9
400«»«»21,6
Средства крепления для трубопроводов из водогазопроводных стальных труб для систем:
отопления и водоснабжения100 м трубопроводовТонколистовая0,15
Толстолистовая1,22
Сортовая5,51
Итого6,88
газоснабжениято жеТонколистовая0,21
Сортовая1,55
Итого1,76
Средства крепления для трубопроводов из чугунных канализационных труб диаметром, мм:
50«»Сортовая6,5
100 — 150«»«»14,5
Средства крепления нагревательных приборов:
радиаторов100 экмТонколистовая1,26
Толстолистовая30,32
Сортовая2,92
Итого34,5
конвекторов100 экмСортовая18,5
ребристых труб100 м2Листовая41,4

Таблица 7

Коэффициенты, учитывающие отходы при изготовлении
вентиляционных и санитарно-технических устройств

Виды изделий и устройств Коэффициент отходов
Вентиляционные устройства
Воздуховоды 1,07
Крепления для воздуховодов 1,06
Воздухораспределительные устройства, зонты, дефлекторы, клапаны и шумоглушители 1,15
Прочие изделия 1,037
Санитарно-технические устройства
Баки расширительные и конденсационные 1,1
Регистры отопительные и воздухосборники 1,2
Грязевики, гребенки пароводораспределительные, узлы элеваторные, водомерные, ручных насосов и конденсатоотводчиков 1,45
Фланцы 1,5
Средства крепления нагревательных приборов, водогазопроводных, чугунных, полиолефиновых и прочих трубопроводов, вставки виброизолирующие для центробежных насосов 1,09
Прочие изделия 1,037

Таблица 8

Усредненные показатели расхода труб на изготовление

вентиляционных устройств, м/кг

Наименование устройств Измеритель Трубы водогазопроводные черные Трубы катаные (общего назначения)
Вдвижные колпаки (зонты) поверхностью, м2, до:
9 м2 - 0,12/0,6
15 «» - 0,08/0,4
25 «» - 0,05/0,24
Патрубки душирующие типа ППД:
№ 5 и 6 10 кг 0,008/0,009 -
№ 8 и 10 то же 0,006/0,007 -
Воздухораспределители эжекционные типа ВЭП:
№ 3 и 3р; 3ц и 3рц шт. 0,6/0,4 -
№ 4,5 и 4,5р; 4,5ц и 4,5рц «» 1,2/0,8 -
№ 6 и 6р; 6ц и 6рц «» 2,8/1,7 -
Воздухораспределители двухструйные ВДПМ с регулятором расхода воздуха диаметром, мм:
250 — 300 «» 0,2/0,2 -
400 — 500 «» 0,3/0,3 -
630 «» 0,4/0,3 -
800 «» 0,5/0,4 -

Таблица 9

Усредненные показатели расхода труб на изготовление
санитарно-технических устройств, м/кг

1. Баки конденсационные

ТрубыЕмкость, м3, до
0,60,81,535
Водогазопроводные черные1,4/5,41,5/6,31,8/7,01,9/8,12,1/8,8

2. Регистры из стальных труб

На 10 м труб регистраТрубы \frac{\text{нитки}}{\text{колонки}}
Диаметр , мм
20
------		25
25
------		25
32
------		40
40
------		50
57
------		89
76
------		108
89
------		108
108
------		159
133
------		159
159
------
219Водогазопроводные черные
10,70
------		17,80
10,70
------		26,00
10,80
------		33,80
10,80
------		42,30-----
-Катаные (общего назначения)----
11,00
------		52,90
11,00
------		72,80
11,10
------		84,60
10,08
------		114,60
10,16
------		129,80
10,24
------
184,40Нефтепроводные бесшовные-------
1,12
------		19,20
1,24
------		21,30
1,36
------

23,40

3. Грязевики из стальных труб

На 1 шт.Трубы \frac{\text{корпуса}}{\text{входного патрубка}}
Наружные диаметры , мм
108
--------		45
159
--------		57
219
--------		89
273
--------		108
273
--------		133
325
--------		159
426
--------		219
530
--------
273Катаные (общего назначения)
0,55
--------		3,58
0,29
--------		1,32
0,31
--------		2,56
0,36
--------		3,66
0,39
--------		4,93--
-Нефтепроводные бесшовные-
0,32
--------		5,51
0,42
--------		12,97
0,5
--------		22,99
0,59
--------		28,02
1,12
--------		50,95
1,4
--------		99,05
0,56
--------
25,76Сварные диаметром свыше 480 мм-------
1,12
--------

116,79

4. Воздухосборники из стальных труб
горизонтальные и вертикальные

На 1 шт.Трубы
Наружный диаметр корпуса, мм7689108133159219273325
426Водогазопроводные черные
0,46
------		0,81
0,46
------		0,81
0,46
------		0,81
0,46
------		0,81
0,46
-------		0,81
0,50
------		0,86
0,50
------		0,86
0,50
-------		0,86
0,61
------
1,00Катаные (общего назначения)
0,31
------		1,92
0,41
------		3,01
0,41
------		4,19
0,41
------		5,19----
-Нефтепроводные бесшовные----
0,41
------		7,00
0,51
------		16,08
0,61
------		28,10
0,66
------		41,66
0,66
------

61,36

5. Узлы ручных насосов

На 1 узел Трубы Насос ВКФ-2/25 мм
Насос БКФ-4/30 мм Водогазопроводные черные
1,56
-------		 3,73
1,81
-------

6,95

6. Узлы конденсатоотводчиков

На 1 узелТрубы
Номер и диаметр№ 100, 15 мм№ 0, 20 мм№ 1, 25 мм№ 2, 32 мм№ 3, 40 мм
№ 4, 50 ммВодогазопроводные черные
1,11
------		1,42
1,29
------		2,15
1,45
------		3,47
1,52
------		4,70
1,64
------		6,30
1,88
------

9,17

7. Гребенки пароводораспределительные
с кронштейнами из стальных труб

На 1 комплектТрубы
Длина корпуса, м11,52
2,5 \frac{\text{патрубка}}{\text{корпуса}}
\frac{57}{108} Диаметр , мм, при количестве патрубков\frac{57}{159} ; n = 4\frac{89}{219} ; n = 4\frac{108}{273} ; n = 4\frac{108}{325} ; n = 6
; n = 8Катаные (общего назначения)
1,49
--------		12,64
0,47
--------		2,17
0,55
--------		4,06
0,36
--------		8,82
1,14
--------
11,7Нефтепроводные бесшовные-
1,02
--------		17,49
1,53
--------		48,23
2,04
--------		93,68
2,55
--------

159,48

8. Полотенцесушители

На 1 шт.Трубы
Тип и диаметр, мм, полотенцесушителейПС-1-ч; 25ПС-1-2-ч; 32ПС-2-ч; 25ПС-2-ч; 32ПС-П-ч; 25ПС-П-ч; 32
унифицированный ПУ 32Водогазопроводные (черные)
1,65
------		3,94
1,60
------		4,94
3,11
------		7,43
3,11
------		9,61
1,94
------		4,64
1,92
------		5,93
-Водогазопроводные оцинкованные------
1,52
------

4,88

9. Узлы элеваторные (без средств автоматики и элеватора)

На 1 узел Трубы
\frac{\text{длина }2,5}{\text{высота }0,8} № 1 и 2		 , м
\frac{\text{длина }2,8}{\text{высота }0,8} № 3 и 4		 , м
\frac{\text{длина }3,1}{\text{высота }0,8} № 6 и 7
, м Водогазопроводные черные
4,91
-------		 7,46
4,50
-------		 6,48
4,50
-------
6,48 Катаные (общего назначения)
2,49
-------		 11,17
4,98
-------		 27,49
5,81
-------
47,31 Нефтепроводные бесшовные
0,32
-------		 5,49
0,63
-------		 10,8
0,84
-------
26,48 Тянутые бесшовные (общего назначения)
1,04
-------		 4,82
0,41
-------		 1,07
0,60
-------

2,45

10. Трубы смывные диаметром 32 мм для унитазов
с высокорасположенным бачком

Трубы Расход на 1 шт.
Водогазопроводные черные 1,6
-------
4,94

Таблица 10

Площади оконных блоков для производственных,
жилых и общественных зданий

Производственные зданияЖилые и общественные здания
серияПлощадь, м2серияПлощадь, м2серияПлощадь, м2серияПлощадь, м2серия РСПлощадь, м2
НВСРСРСРСР
ГОСТ 12506-67ГОСТ 11214-78ГОСТ 16289-80
Н1-94
НС1-94		ВС1-941,7ОС 06-09ОР 06-090,5ОС 12-21,
ОС 12-21А,
ОС 12-21В,
ОС 21-12,
ОС 11-12В		ОР 12-21,
ОР 12-21А,
ОР 12-21В,
ОР 21-12,
ОР 21-12В		2,41ОС 18-27,
ОС 18-27В,
ОС 18-27Г,
ОС 18-27Е		ОР 18-27,
ОР 18-27В,
ОР 18-27Г,
ОР 18-27Е		4,67ОЗРС 09.14,
ОЗРС 15.09Ф		1,2
Н2-94
НС2-94		ВС2-942,57ОС 09-09ОР 09-090,76
Н3-94ВС3-94
ВС7-124		3,2ОС 09-14ОР 09-141,17ОЗРС 12.12,
ОЗРС 12.12Ф		1,34
Н4-94ВС4-944,8ОС 09-15ОР 09-151,28
НС3-94
Н7-124
НС7-124		ВС7-1243,45ОС 12-09ОР 12-091,03ОС 12-27ОР 12-273,14ОЗРС 12.13.15
ОЗРС 12.13.15Ф
ОЗРС 18.09,
ОЗРС 18.09Ф		1,55
Н8-124
Н10-174		ВС8-1245ОС 15-05ОР 15-050,71ОС 15-18ОР 15-182,55ОС 18-24,
ОС 18-24В,
ОС 18-24Г		ОР 18-24,
ОР 18-24В,
ОР 18-24Г		4,05
НС4-94
Н5-124
Н9-174
НС9-174		5,2ОС 15-09,
ОС 15-09В		ОР 15-09,
ОР 15-09В		1,3ОС 15-21,
ОС 15-21А
ОС 15-21В		ОР 15-21,
ОР 15-21А,
ОР 15-21В		3,03
НС6-124
Н6-124
Н0-174
НС8-124		7,9ОС 12-12
ОС 12-12В		ОР 12-121,34ОС 21-24,
ОС 21-24В,
ОС 21-24Г		ОР 21-24,
ОР 21-24В,
ОР 21-24Г		4,75ОЗРС 15.12,
ОЗРС 15.12Ф		1,69
ОС 12-14ОР 12-141,57ОС 18-21АОР 18-21А3,64
ВС5-94
ВС9-124		3,47ОС 12-15ОР 12-151,72ОС 18-09,
ОС 18-09В		ОР 18-09,
ОР 18-09В		1,53ОЗРС 15.13.5,
ОЗРС 15.13.5Ф		1,94
ОС 15-12ОР 15-121,69ОС 21-27,
ОС 21-27В,
ОС 21-27Г		ОР 21-27,
ОР 21-27В,
ОР 21-27Г		5,47
ВС6-94
ВС10-124		5,24ОС 15-14
ОС 15-14В		ОР 15-141,98ОС 18-12,
ОС 18-12В		ОР 18-21,
ОР 18-12В		2,06ОЗРС 12.14,
ОЗРС 12.14Ф		1,6
ОС 15-15ОР 15-152,16
ОС 12-12АОР 12-12А1,33ОС 21-09,
ОС 21-09В		ОР 21-09,
ОР 21-09В		1,8ОС 27-27ЕОР 27-27Е7ОЗРС 12.15,
ОЗРС 12.15Ф		1,72
ГОСТ 16407-70
ОН09-12
ОН09-12ж		1,01ОС 12-14А,
ОС 12-14В		ОР 12-14А,
ОР 12-14В		1,56ОС 18-27АОР 18-27А4,68
ОС 27-12В,
ОС 27-12Е		ОР 27-12В,
ОР 27-12Е		3,12ОС 21-27АОР 21-27А5,48ОЗРС 15.14
ОЗРС 15.14Ф
ОЗРС 18.12
ОЗРС 18.12Ф		2,02
ОВ 09-12
ОВ 12-12		ОС 09-12
ОС 12-12		ОР 09-12
ОР 12-12		1,36ОС 12-15А,
ОС 12-15В		ОР 12-15А,
ОР 12-15В		1,74ОС 18-27И-4,69
ОС 18-18ОР 18-183,08ОС 21-27ИОР 21-27И5,49
ОВ 09-15ОС 09-15ОР 09-151,27ОС 15-12А,ОР 15-12А1,67ОС 18-21ОР 18-213,61
ОВ 12-15ОС 12-15ОР 12-151,73ОС 15-12ВОР 15-12В1,67ОС 18-21В,
ОС 21-18,
ОС 21-18В		ОР 18-21В,
ОР 21-18,
ОР 21-18В		3,61ОЗРС 15.15
ОЗРС 15.15Ф		2,16
ОВ 09-18ОС 09-18ОР 09-181,54ОС 15-14АОР 15-14А1,95
ОВ 12-18ОС 12-18ОР 12-182,07ОС 15-15А,ОР 15-15А2,19ОЗРС 12.21,
ОЗРС 12.21Ф		2,41
ОС 15-15ВОР 15-15В2,19ОС 21-21,
ОС 21-21В		ОР 21-21,
ОР 21-21В		4,23
ОС 12-21ВОР 12-21В1,33ОЗРС 12.22
ОЗРС 12.22Ф		2,53
ОС 12-18ОР 12-182,03ОС 18-18ВОР 18-18В3,09
ОЗРС 15.21,
ОЗРС 15.21Ф		3,03
ОЗРС 15.22,
ОЗРС 15.22Ф		3,18
ОЗРС 18.13.5,
ОЗРС 18.13.5Ф		2,37
ОЗРС 18.18Ф3,09

Таблица 11

Площади дверных блоков для производственных, жилых

и общественных зданий

Производственные зданияЖилые и общественные здания
серия и маркаплощадь, м2серия и маркаплощадь, м2серия и маркаплощадь, м2
ГОСТ 14624-69ГОСТ 6629-74ГОСТ 11214-78
Д381,65ДГ21-7
ДГ21-7с		1,39БС22-071,54
Д341,88ДГ21-9С
ДГ21-9		1,57БС22-091,92
Д33, Д372,3ДГ21-10с
ДГ21-10		2,01БС22-142,9
Д32, Д35, Д363,6ДГ21-12с
ДГ21-12		2,42БС22-153,23
Д314,52ДГ24-10с
ДГ24-10		2,3БР22-071,55
Д305,47ДГ24-12с
ДГ24-12		2,77БР22-091,88
Д50, Д575,44ДГ24-15с
ДГ24-15		3,49БР22-142,94
Д51, Д584,49ДГ24-19с
ДГ24-19		4,44БР22-153,27
Д52, Д593,53ДО21-8с
ДО21-8		1,60ГОСТ 16289-803,27
Д53, Д602,36ДО21-10с
ДО21-10		2,01БЗРС 22.071,54
Д54, Д613,93ДО24-10с
ДО24-10		2,3БЗРС 22.091,92
Д55, Д623,09ДО24-12с
ДО24-12		2,774БЗРС 24.071,68
Д56, Д632,07ДО21-13с
ДО21-13		2,634БЗРС 24.092,1
ГОСТ 17324-71ДО24-15с,
ДО24-15		3,49ГОСТ 18853-73
серия ВРК-1 (ворота)
Д65, Д714,5ДО24-19с,
ДО24-19		4,44ВР1, ВР5-К8,7
Д66, Д722,84ДК21-13с,
ДК21-13		3,12ВР2, ВР6-К7,82
Д67, Д733,95ДК24-15с,
ДК24-15		3,59ВР3, ВР7-К6,22
Д69, Д752,05ДК24-19с,
ДК24-19		4,54ВР4-К5,52
Д701,65--

Таблица 12

Усредненные показатели расхода необрезных пиломатериалов на изготовление оконных блоков и переплетов

Серия и маркаРасход пиломатериалов, м2
Блоки оконные в сборе (комплектно) для производственных зданий (на 100 м2 блоков)
ГОСТ 12506-67
Серия Н
Н1-94, Н2-94, Н3-94, Н6-1245,02
Н5-124, Н7-124, Н8-124, Н10-174, НС 2-94, НС 4-94, НС 6-124, НС 8-1246,4
Н9-174, НС 1-94, НС 3-94, НС 5-124, НС 7-124, НС 10-1747,9
НС 9-1749,53
Серия ВС
ВС 2-94, ВС 4-94, ВС 6-946,77
ВС 1-94, ВС 3-94, ВС 5-94, ВС 8-124, ВС 10-1248,28
ВС 7-124, ВС 9-1249,66
ГОСТ 16407-70
Серия ОН
ОН 09.12; ОН 09.12ж7,3
Серия ОВ
ОВ 12.153,21
ОВ 12.12; ОВ 09.15; ОВ 09.18; ОВ 12.184,74
ОВ 09.126,85
Серия ОС
ОС 09.186
ОС 12.15; ОС 12.187,3
ОС 09.15; ОС 12.128,32
ОС 09.129,64
Серия ОР
ОР 12.15; ОР 12.188,88
ОР 09.15; ОР 09.18; ОР 12.1210,29
ОР 09.1211,54
Переплеты оконные (не входящие в блоки) для производственных зданий (на 100 м2 переплетов)
ГОСТ 16407-70
Серия ОГ
ОГ 06.09; ОГ 06.126,30
ОГ 06.06; ОГ 06.12Ж13,94
Блоки оконные в сборе (комплектно) с раздельными и спаренными переплетами для жилых и общественных зданий (на 100 м2 блоков)
ГОСТ 11214-78
Серия ОР
ОР 06-096,16
ОР 09-098,15
ОР 09-149,61
ОР 09-15; ОР 15-09; ОР 15-09В10,29
ОР 12-09; ОР 15-058,95
ОР 12-12; ОР 12-15А13,9
ОР 12-14; ОР 15-14А; ОР 12-15В; ОР 15-15В15,21
ОР 12-15; ОР 15-1216,54
ОР 15-14; ОР 15-14В17,03
ОР 15-1518,58
ОР 12-12А12,94
ОР 12-14А; ОР 15-15А; ОР 15-12В15,91
ОР 15-12А; ОР 12-12В; ОР 12-14В14,48
ОР 12-18; ОР 12-2119,22
ОР 15-18; ОР 12-21В22,04
ОР 15-21; ОР 15-21А23,53
ОР 18-21А37,57
ОР 12-21А20,86
ОР 15-21В25,41
Серия ОС
ОС 06-094,26
ОС 09-095,35
ОС 15-09В8,23
ОС 09-14; ОС 12-09; ОС 15-056,4
ОС 09-15; ОС 15-097,2
ОС 12-12; ОС 12-14А; ОС 12-15А;
ОС 12-12В; ОС 15-12В		9,79
ОС 12-14; ОС 15-12А; ОС 15-14А10,69
ОС 12-15; ОС 15-15А; ОС 12-15В11,15
ОС 15-12; ОС 15-14; ОС 15-14В; ОС 15-15В11,98
ОС 15-1513,25
ОС 12-14В5,54
ОС 12-12А8,93
ОС 12-1813,73
ОС 18-21А20,74
ОС 15-21В18,56
ОС 12-21; ОС 12-21А14,81
ОС 15-18; ОС 12-21В15,91
ОС 15-21; ОС 15-21А17,6
Блоки оконные в сборе (комплектно) с тройным остеклением наружного одинарного и внутреннего спаренного переплетов для жилых и общественных зданий (на 100 м2 блоков)
ГОСТ 16289-80
Серия 03РС
03РС 18.13,5; 03РС 18.12; 03РС 15.22; 03РС 15.2116,42
03РС 09.14; 03РС 15.21Ф; 03РС 15.22Ф; 03РС 18.09; 03РС 18.13,5Ф; 03РС 15.15; 03РС 12.21; 03РС 15.14; 03РС 12.22; 03РС 12.21Ф; 03РС 15.15Ф; 03РС 15.13,518,91
03РС 18.18Ф; 03РС 18.12Ф; 03РС 15.12; 03РС 15.14Ф; 03РС 12.15; 03РС 15.13,5Ф 03РС 12.14; 03РС 12.13,521,45
03РС 15.09Ф; 03РС 12.12; 03РС 15.12Ф; 03РС 12.13,5Ф; 03РС 12.14Ф; 03РС 12.15Ф; 03РС 18.09Ф; 03РС 12.12Ф23,77

Таблица 13

Усредненные показатели расхода материалов на изготовление дверных блоков и ворот

1. Блоки дверные (комплектно) для производственных зданий

На 100 м2 блоков Серия и марка Пиломатериалы необрезные, м2

Древесноволокнистые плиты твердые или фанера клееная толщиной 4 мм, м2/м3
ГОСТ 14624-69





Серия Д






Блоки внутренние с глухими полотнами со сплошным заполнением, облицованными с двух сторон твердой древесноволокнистой плитой или клееной фанерой:






Д30
10,43




199/0,8
Д31
10,86




197/0,8
Д32, Д36
10,11




195/0,8
Д33
10,74




188/0,8
Д34
11,98




184/0,7
Д35
10,86




226/0,9
Д37
10,91




187/0,7
Д38
10,26






183/0,7
Блоки внутренние с остекленными полотнами со сплошным заполнением, облицованными с двух сторон твердой древесноволокнистой плитой или клееной фанерой:





Д39
9,06




178/0,71
Д40
9,52




172/0,68
Д41
8,45




162/0,64
Д42
8,74




140/0,55
Д43
6,67




176/0,7
Д44
7,82




168/0,67
Д45
8,88




148/0,59
Д46
9,52




161/0,64
Д47
8,45




149/0,59
Д48
6,67




164/0,65
Д49
7,82






153/0,61
Блоки наружные с глухими полотнами со сплошным заполнением, облицованными с двух сторон твердой древесноволокнистой плитой или клееной фанерой:





Д50, Д51, Д52, Д54
9,96




197/0,78
Д53, Д56
11,12




188/0,75
Д55
12,08






193/0,77
Блоки наружные с остекленными полотнами со сплошным заполнением, облицованными с двух сторон твердой древесноволокнистой плитой или клееной фанерой:





Д57
8,45




171/0,68
Д58
8,68




163/0,65
Д59
8,46




152/0,6
Д60
8,9




124/0,49
Д61
6,21




166/0,66
Д62
8,87




156/0,62
Д63
9,91






132/0,52
ГОСТ 17324-71





Серия Д






Блоки внутренние и наружные с глухими полотнами со сплошным заполнением, облицованными с двух сторон твердой древесноволокнистой плитой или клееной фанерой:






Д65, Д71
7,52




197/0,78
Д66, Д72
9,98




192/0,76
Д67, Д73
8,03




196/0,78
Д68
10,66




191/0,76
Д69, Д75
10,98




189/0,73
Д70
11,66




182/0,72
Д74
11,91






191/0,76


2. Ворота для производственных зданий






(на 100 м2 блоков)
Серия и марка
Пиломатериалы необрезные, м3
Фанера клееная, м3
Древесноволокнистые плиты мягкие, м2
Плиты из минеральной ваты, м3








Сталь класса С 38/23, кг
ГОСТ 18853-73








Серия ВР









Ворота неутепленные олифованные с полотнами из деревянных каркасов, обшитых с одной стороны строгаными досками, с металлическими накладками и навесами. Нижняя часть ворот защищена с обеих сторон полосами из оцинкованной стали:









ВР1
7,87
-
-
-




1088
ВР2
7,98
-
-
-




1207
ВР3
8,55
-
-
-




1513
ВР4
9,01
-
-
-




1701
ВР5-К
7,87
-
-
-




1122
ВР6-К
8,32
-
-
-




1241
ВР7-К
8,89
-
-
-






1547
Ворота неутепленные олифованные с полотнами из деревянных каркасов, обшитых с одной стороны фанерой клееной, с металлическими накладками и навесами. Нижняя часть ворот защищена с обеих сторон полосами из оцинкованной стали:








ВР1
6,73
0,43
-
-




1088
ВР2
7,07
0,43
-
-




1207
ВР3
7,52
0,43
-
-




1513
ВР4
7,98
0,43
-
-




1701
ВР5-К
7,07
0,43
-
-




1122
ВР6-К
7,18
0,43
-
-




1241
ВР7-К
7,87
0,43
-
-






1547
Ворота утепленные мягкой ДВП, олифованные, с полотнами из деревянных каркасов, обшитых с двух сторон фанерой клееной, с металлическими накладками и навесами. Нижняя часть ворот защищена с обеих сторон полосами из оцинкованной стали:








ВР1
6,73
0,86
325
-




1088
ВР2
7,07
0,86
325
-




1207
ВР3
7,52
0,86
325
-




1513
ВР4
7,98
0,86
325
-




1701
ВР5-К
7,07
0,86
325
-




1122
ВР6-К
7,18
0,86
325
-




1241
ВР7-К
7,87
0,86
325
-






1547
Серия ВРК-1








ЦНИИЭПсельстроя. Ворота утепленные минераловатной плитой, клеефанерные из деревянных каркасов, обшитых водостойкой фанерой, с металлическими накладками и навесами:









ВР-1
3,51
0,86
-
4,8




540
ВР-2
3,68
0,86
-
4,8




592
ВР-3
4,14
0,86
-
4,8




739
ВР-4
4,37
0,86
-
4,8




834
ВРК-5
4,45
0,86
-
4,8




549
ВРК-6
4,83
0,86
-
4,8




611
ВРК-7
5,6
0,86
-
4,8








761




3. Блоки дверные (комплектно) для жилых
и общественных зданий






на 100 м3 блоков
Серия и марка
Пиломатериалы необрезные, м3
Древесноволокнистые плиты твердые или фанера клееная толщиной 4 мм, м2/м3








Древесноволокнистые плиты изоляционно-отделочные, м2
ГОСТ 6629-74






Серия ДГ







Блоки с глухими полотнами со сплошным заполнением щита, оклеенным с двух сторон твердой древесноволокнистой плитой или клееной фанерой:







ДГ21-7С
9,3
192/0,77




-
ДГ21-8С
10,82
226/0,91




-
ДГ21-9С
11,79
226/0,91




-
ДГ21-10С
12,69
198/0,79




-
ДГ21-12С
14,88
200/0,8




-
ДГ24-10С
14,4
199/0,8




-
ДГ24-12С
16,92
201/0,8




-
ДГ24-15С
20,68
205/0,81




-
ДГ24-19С
25,95
206/0,83






-
Блоки с глухими полотнами с решетчатым заполнением щита деревянными рейками, оклеенным с двух сторон твердой древесноволокнистой плитой или клееной фанерой:






ДГ21-7
7,8
192/0,77




-
ДГ21-8, ДГ21-9
8,79
226/0,91




-
ДГ21-10
10,08
198/0,79




-
ДГ21-12
11,49
200/0,8




-
ДГ24-10
11,39
199/0,8




-
ДГ24-12
13,04
201/0,8




-
ДГ24-15
16,56
205/0,82




-
ДГ24-19
20,04
206/0,83






-
Серия ДО






Блоки с остекленными полотнами со сплошным заполнением щита, оклеенными с двух сторон твердой древесноволокнистой плитой или клееной фанерой:







ДО21-8С
7,54
110/0,44




-
ДО21-9С
8,04
103/0,41




-
ДО21-10С
8,52
104/0,41




-
ДО21-13С
11,94
117/0,47




-
ДО24-10С
8,72
88/0,35




-
ДО24-12С
9,51
81/0,33




-
ДО24-15С
13,43
96/0,38




-
ДО24-19С
14,83
86/0,35






-
Блоки с остекленными полотнами с решетчатым заполнением щита деревянными рейками, оклеенными с двух сторон твердой древесноволокнистой плитой или клееной фанерой:






ДО21-8
7,09
110/0,44




-
ДО21-9
7,49
103/0,41




-
ДО21-10
7,89
104/0,41




-
ДО21-13
11,18
117/0,47




-
ДО24-10
8,29
88/0,35




-
ДО24-12
8,95
81/0,33




-
ДО24-15
12,76
96/0,38




-
ДО24-19
12,78
86/0,35






-
Серия ДК






Блоки с остекленными качающимися полотнами со сплошным заполнением щита, оклеенными с двух сторон твердой древесноволокнистой плитой или клееной фанерой:







ДК21-13С
11,35
115/0,46




-
ДК24-15С
12,87
95/0,38




-
ДК24-19С
14,31
86/0,34






-
Блоки с остекленными качающимися полотнами с решетчатым заполнением щита деревянными рейками, оклеенными с двух сторон твердой древесноволокнистой плитой или клееной фанерой:






ДК 21-13
10,7
115/0,46




-
ДК 24-15
12,23
95/0,38




-
ДК 24-19
13,43
86/0,34






-
ГОСТ 11214-78






Серия БС







БС 22-07
11,26
94,93/0,38




47,46
БС 22-09
12,36
99,38/0,398




49,43
БС 22-14
19
96,49/0,386




46,18
БС 22-15
19,54
100,87/0,403






49,81
Серия БР






БР 22-07
14,7
90,21/0,361




43,81
БР 22-09
16,03
94,05/0,376




46,23
БР 22-14
23,77
94,35/0,377




43,94
БР 22-15
24,82
97,4/0,39






47,47
ГОСТ 16289-80






Серия Б3РС







Б3РС 22-07
22,91
137,75/0,551




66,93
Б3РС 22-09
20,73
148,73/0,595




73,32
Б3РС 24-07
22,13
193,57/0,774




92,91
Б3РС 24-09
19,73
200,67/0,803






96,76


Таблица 14


Усредненные показатели расхода необрезных пиломатериалов




на изготовление деревянных строганых погонажных изделий


1. Доски подоконные (ГОСТ 17280-79)








На 1000 м
Наименование и марка






Расход пиломатериалов, м2
Доски подоконные толщиной 34 мм:





ПД7-14, ПД8-14, ПД10-14, ПД13-14, ПД14-14, ПД16-14




9,12
ПД7-10, ПД8-20, ПД10-20, ПД13-20, ПД14-20, ПД16-20




12,54
ПД7-25, ПД8-25, ПД10-25, ПД13-25, ПД14-25, ПД16-25




15,16
ПД7-30, ПД8-30, ПД10-30, ПД13-30, ПД14-30, ПД16-30




18,01
ПД7-35, ПД8-35, ПД10-35, ПД13-35, ПД14-35, ПД16-35




21,32
ПД7-40, ПД8-40, ПД10-40, ПД13-40, ПД14-40, ПД16-40




24,17
ПД7-45, ПД8-45, ПД10-45, ПД13-45, ПД14-45, ПД16-45




27,36
Доски подоконные толщиной 42 мм:





ПД19-14, ПД22-14, ПД25-14, ПД28-14




11,29
ПД19-20, ПД22-20, ПД25-20, ПД28-20




15,39
ПД19-25, ПД22-25, ПД25-25, ПД28-25




19,04
ПД19-30, ПД22-30, ПД25-30, ПД28-30




22,34
ПД19-35, ПД22-35, ПД25-35, ПД28-35




26,56
ПД19-40, ПД22-40, ПД25-40, ПД28-40




29,98
ПД19-45, ПД22-45, ПД25-45, ПД28-45






34,2


2. Изделия строганые погонажные





Наименование и тип изделийРазмеры изделий, ммРасход пиломатериалов, м2


ширинатолщина


Доски и бруски для чистых полов на 1 м3 изделий1,62


Плинтусы на 1000 м длины


Тип 154161,36


Тип 254191,48


Тип 338382,1


Тип 425250,98


Наличники — на 1000 м длины


Тип 144130,95


54131,14


74131,55


Тип 234130,74


Поручни — на 1000 м


Тип 154272,14


Тип 274272,9


Обшивки — на 1000 м длины


Тип 155131,16


74131,55


94131,95


124132,55


45130,97


Тип 274131,48


94131,95


Раскладки — на 1000 м длины:


Тип 119130,44


Тип 224190,74






Таблица 15


Усредненные показатели расхода необрезных

пиломатериалов на изготовление опалубки








На 100 м2
Виды опалубки






Расход пиломатериалов, м2
Опалубка щитовая для:





фундаментов, башмаков и фундаментных плит, безбалочных перекрытий, стен и перегородок




3,37
колонн




6,3
балок




3,97
перекрытий




3,61
арок и шедов




3,66
проходных тоннелей




3,3
каркасов и этажерок электростанций




4,52
Опалубка подвижная для:





силосов цилиндрических




21,8
силосов квадратных




17,96
рабочих зданий элеваторов




20,42
сводов-оболочек производственных зданий








12,72


Таблица 16


Усредненные показатели расхода необрезных пиломатериалов

на изготовление щитов перегородок







На 100 м2Марка щитовРазмеры щитов


Расход пиломатериалов, м2длина, ммширина, ммтолщина, мм


площадь, м2Щ-52650 — 3050395 и 495481,05 — 1,51


5,86Щ-52650 — 3050395 и 495651,05 — 1,51


6,72Щ-62650 — 3250395 и 495561,05 — 1,61


6,85Щ-62650 — 3250395 и 495651,05 — 1,61


7,94Щ-72650 — 3650395 и 495661,05 — 1,81


8,07Щ-72650 — 3650395 и 495781,05 — 1,81






9,54


Таблица 17


Переводные коэффициенты для пересчета 1 м натуральных

керамических канализационных труб в метры условного диаметра







НаименованиеВнутренний диаметр труб, мм


150200250300350400450500


Масса 1 м трубы, кг3042557394115142171


Коэффициент перевода 1 м в метр. усл. диаметра0,7511,562,253,0645,066,25


Расчетная масса 1 м усл. диаметра, кг40,04235,332,430,728,828,127,4






Таблица 18


Переводные коэффициенты пересчета 1 м2 поверхности

нагревательных приборов в эквивалентные

квадратные метры, экм








Нагревательные приборы
Единица измерения
Поверхность нагрева секции, блока или ребристой трубы, м2
Поверхность нагрева, экм
Коэффициенты для пересчета поверхности нагрева м2, экм






Радиатор № 140
секция
0,254
0,310
1,22




Радиатор ПМ-150
«»
0,254
0,310
1,22




Радиатор «Минск-110»
блок
0,285
0,340
1,19




Радиатор «Норис»
секция
0,468
0,500
1,07




Тепловая панель
блок
0,500
0,500
1




Радиатор М-132
секция
0,250
0,269
1,07




Радиатор П-136
«»
0,285
0,285
1




Радиатор гигиенический Н-150
«»
0,300
0,300
1




Радиатор гигиенический
«»
0,175
0,206
1,18




Радиатор ЛОР-150
«»
0,200
0,224
1,12




Радиатор ЛОР-300
«»
0,130
0,155
1,19




Радиатор «Польза № 3»
«»
0,250
0,285
1,14




Радиатор «Польза № 6»
«»
0,460
0,492
1,07




Ребристая труба длиной 1 м
шт.
2,000
1,380
0,69




Ребристая труба длиной 1,5 м
«»
3,000
1,076
0,69




Ребристая труба длиной 2 м
«»
4,000
2,760
0,69








Таблица 19




Показатели расхода материалов на покрытие
конструкций полносборных теплоизоляционных и матов
минераловатных вертикально-слоистых





на 1 м3 конструкции (без учета отходов)Наименование материаловЕдиница измерения


Количествона конструкции полносборные


на маты вертикально-слоистыеСталь тонколистовая оцинкованная толщиной, мм:


0,63м2/кг25/123,5


-0,8«»25/157,5


-1«»25/196,3


-Листы и ленты из алюминиевых сплавов толщиной, мм:


0,3 (гладкие)«»25/21


-0,3 (гофрированные)«»27/23


-0,5«»25/33,8


-0,8«»25/55


-1«»25/67,5


-Фольга алюминиевая дублированнаям232,2


32,2В том числе фольга алюминиеваякг15,3


15,3Фольгоизол <1>м224




24





<1> Фольга алюминиевая на изготовление фольгоизола не учитывается.


Таблица 20


Содержание нефтебитума в грунтовках,
мастиках и асфальтовых смесях





НаименованиеСодержание нефтебитума, % от массы


всегов том числе твердых марок


Грунтовки40-


Мастики


Горячие для кровельных покрытий8032


Холодные для кровельных покрытий505,0


Для гидроизоляционных и пароизоляционных работ90-


Для наклейки плитных утеплителей9045


Асфальтовые смеси


Асфальтобетонные смеси для дорожных покрытий10-


Асфальтобетонные смеси для других строительно-монтажных работ (кроме дорожных покрытий)105,0


Асфальтопесчаные смеси154,5






Таблица 21


Коэффициенты для пересчета натуральных асбестоцементных




труб, м, и муфт, шт., в метры условных труб





Условный проход труб, ммТрубы безнапорные (ГОСТ 1839-72 ТУ 21-24-63-75)Трубы напорные (ГОСТ 539-73, ТУ 21-24-61-74, ТУ 21-24-64-75)


одного метра труб марки ВТ-6одной муфты марки САМ-6 к трубе марки ВТ-61 м труб марки ВТ-9одной муфты марки САМ-9 к трубе марки ВТ-91 м труб марки ВТ-12одной муфты марки САМ-12 к трубе марки ВТ-12


одного метра трубодной муфты к данной трубе


1000,290,070,3720,1670,4380,1810,4950,181


125--------


1500,450,110,6140,2190,7240,2480,5830,248


2000,630,161,0530,3291,2570,3911,4860,391


250--1,3520,4141,7100,5051,9570,505


3001,190,251,9140,5292,3520,6572,7330,657


350--2,4240,7003,0330,8573,5240,857


4001,970,443,2760,9574,0331,0384,7001,038


500--4,8381,3196,0621,5627,1051,562




Продолжение табл. 21





Условный проход труб, ммТрубы напорные (ТУ 21-24-64-75)Трубы напорные (ТУ 21-24-28-70)


1 м труб марки ВТ-9одной муфты № 9 к трубам марки ВТ-91 м труб марки ВТ-12одной муфты марки М12 к трубе марки ВТ-121 м труб марки ВТ-15одной муфты марки М15 к трубе марки ВТ-15


1 м труб марки ВТ-15


100-------


125-0,5560,1810,5950,1860,7300,248


150-0,7220,2190,7620,2381,0480,333


2001,6241,0320,2901,2060,3521,7220,500


2502,4381,5240,4761,7940,6052,6350,876


3003,3052,1030,6192,5400,7713,6511,167


3504,4142,8020,8103,4131,0294,8571,495


4005,5103,4921,0004,3651,2906,0721,876


5008,3675,3971,5246,6671,9338,8892,538




Таблица 22


Показатели расхода инертных материалов для приготовления
1 м3 бетонов в плотном теле или растворов





МатериалРасход, м3, на приготовление бетонов


цементныхбутобетоноврастворов


тяжелыхлегкихячеистых


Гравий или щебень естественный0,8--0,56-


Искусственный легкий пористый заполнитель-0,9---


Песок естественный0,6-0,250,421,15


Песок искусственный-0,5---


Камень бутовый---0,45-




Таблица 23


Коэффициенты пересчета лесоматериалов
в условный круглый лес, м3






Лесоматериал
Единица измерения
Коэффициент пересчета






Круглый лес
м2
1




Пиломатериалы
«»
1,5




Фанера клееная
«»
5




Древесностружечные плиты
«»
3




Древесноволокнистые плиты
м2
0,02




Паркет щитовой
«»
0,053






Таблица 24


Показатели расхода портландцемента
на приготовление растворов





Вид раствораСостав раствора по объемуРасход портландцемента марки M300, т/м


Цементный тяжелый1:10,71


1:20,52


1:30,42


Цементно-известковый тяжелый1:1:60,205


1:1:80,15


1:1:90,145


1:3:120,09


Цементно-известковый легкий-0,21




3. УКАЗАНИЯ ПО ИСПОЛЬЗОВАНИЮ НОРМАТИВНО-СПРАВОЧНОЙ ИНФОРМАЦИИ


3.1. Расход стали на изготовление арматуры, закладных и комплектующих деталей для железобетонных конструкций; стальных конструкций; вентиляционных и санитарно-технических изделий; на теплоизоляцию промышленного оборудования и трубопроводов и производство других строительно-монтажных работ (устройство кровель, армирование каменной кладки, облицовочные и другие работы) должен определяться в натуральной и условной массе (приведенной к стали классов А-I и С 38/23), в соответствии с переводными коэффициентами (табл. 1 и 2).


3.2. Усредненные нормы расхода цемента на 1 м3 бетонов и растворов для конструкций и изделий рассчитаны для портландцемента марок M300, M400, M500 и M600 (табл. 3 и 4).


Нормы расхода цемента на 1 м3 бетона в плотном теле за вычетом объема пустот в пустотелых конструкциях и изделиях и объема бутового камня в бутобетонных конструкциях.


Усредненные нормы предусматривают: применение заполнителей, качество которых удовлетворяет требованиям соответствующих ГОСТов; твердение бетонов и растворов монолитных конструкций в естественных условиях; технологию изготовления изделий, принятую при разработке типовых норм расхода цемента для бетонов сборных и железобетонных изделий массового производства.


Дополнительный расход цемента в связи с вынужденным применением заполнителей, не отвечающих требованиям Государственных стандартов, а также технически обоснованное сокращение сроков твердения бетонов сборных конструкций и изделий по сравнению с предусмотренной проектной технологией определяется строительными организациями.


Применение шлакопортландцемента, пуццоланового портландцемента, пластифицированного и гидрофобного цементов, цемента для строительных растворов по МРТУ 21-39-69 и других местных вяжущих, а также введение добавок-пластификаторов при приготовлении бетонов и цементных растворов нормами не предусмотрено.


В усредненных нормах учтены трудноустранимые производственные потери при внутризаводском транспортировании и при приготовлении бетонных и растворных смесей. Потери цемента при транспортировании от поставщика до объекта строительства, а также при погрузочно-разгрузочных операциях и хранении на складах настоящими нормами не учтены.
Марки бетонов и растворов по прочности и другим характеристикам устанавливаются по рабочим чертежам. Когда к бетону предъявляются проектные требования не только по прочности, но и по водонепроницаемости и по морозостойкости, марка бетона по прочности устанавливается с учетом следующих данных:





Марки бетона по водонепроницаемости и морозостойкостиМарки бетона по прочности в возрасте, сутПримечание


28180


B2200100В скобках указаны марки бетона по прочности для конструкций, подвергающихся тепловой обработке


B4300150


B6400200


B8-250


B12-350


Мрз 50100(150)100


Мр 100150(200)150


Мр 150200(250)200


Мрз 200250(300)350


Мрз 300300(350)350




Для тяжелого бетона проектных марок M50 и M75 принимаются расход цемента марки M30, равный 180 кг/м3.


Пример определения марки бетона с учетом требований водонепроницаемости и морозостойкости. Для изготовления конструкции предусмотрены марки бетона в возрасте 28 сут при твердении в естественных условиях по прочности — 200, по водонепроницаемости — B4, по морозостойкости — Мрз 150. Тогда для этой конструкции следует принять бетон по максимальной прочности марки M300, которая соответствует марке по водонепроницаемости B-4. Расход цемента определяется для марки бетона M300 в обычном порядке по табл. 3.


Для приведения к цементу марки M400 следует использовать коэффициенты Kпр для цемента марки M300 — 0,9; M500 — 1,1; M600 — 1,2.


3.3. Усредненные показатели расхода металла на изготовление вентиляционных и санитарно-технических устройств (табл. 5 и 6) учитывают расход стали класса С 38/23 (кровельная тонколистовая, толстолистовая и сортовая и прокат из алюминиевых сплавов) без отходов. Отходы металла при изготовлении указанных устройств учитываются по табл. 7.


Распределение сортовой стали по укрупненным видам сортамента (крупный, мелкий и средний сорт) следует производить по итоговым данным в нижеприведенных соотношениях:


для вентиляционных устройств: сталь крупносортная — 15%; сталь среднесортная — 25%; сталь мелкосортная — 60%.


для санитарно-технических устройств: сталь крупносортная — 30%; сталь среднесортная — 40%; сталь мелкосортная — 30%.


Усредненные показатели расхода труб на изготовление вентиляционных и санитарно-технических устройств (табл. 8 и 9) разработаны с учетом отходов и потерь.


3.4. Для определения расхода пиломатериалов, фанеры, древесностружечных и древесноволокнистых плит на изготовление столярных изделий (табл. 12, 13, 14, 15) необходимо оконные и дверные блоки, которые в проекте показаны в штуках, перевести в кв. метры (табл. 10, 11).


Усредненные показатели расхода пиломатериалов на изготовление опалубки и щитов перегородок приведены в табл. 15 и 16.


Расход лесоматериалов круглых, пиломатериалов необрезных древесноволокнистых и древесностружечных плит, фанеры клееной и паркета определяется на все предусмотренные проектом деревянные конструкции и изделия (кроме клееных) по рабочим чертежам, а на производство работ — по сметным нормам. Коэффициент перевода обрезных пиломатериалов в необрезные Kп = 1,25. Пересчет лесоматериалов в круглый лес осуществляется с использованием коэффициентов перевода, приведенных в табл. 23.


3.5. Коэффициенты для пересчета керамических канализационных труб (табл. 17) определены из расчета приведения по массе одного метра натуральных труб различных диаметров к 1 м керамической трубы внутренним диаметром 200 мм, принятому в качестве условного.


3.6. Расход отопительных приборов (радиаторов, конвекторов отопительных и труб ребристых) должен быть определен для расчетной зимней температуры наружного воздуха района, в котором расположен объект строительства.


Суммарное количество труб ребристых определяется в кв. метрах, а радиаторов и конвекторов в экм с использованием переводных коэффициентов (табл. 18).


3.7. Расход материалов на покрытие (покровные слои) теплоизоляционных полносборных конструкций и матов минераловатных вертикально-слоистых следует принимать по табл. 19 с добавлением 3,7% на отходы и потери.


3.8. Усредненные данные о содержании нефтебитума (табл. 20) даны в процентах от веса мастик, грунтов, асфальтобетонных и асфальтопесчаных смесей, в том числе нефтебитума твердых марок, от общего количества нефтебитума.


К твердым маркам битумов нефтяных строительных относят битумы марки БН-IV и выше.


3.9. Переводные коэффициенты для пересчета асбестоцементных труб (табл. 21) показывают, сколько погонных метров условных труб содержится в одном погонном метре натуральной трубы или в одной натуральной муфте. Эти коэффициенты определяются путем деления справочной массы одного погонного метра трубы или одной муфты (кг), указанного в действующих ГОСТах или ТУ, на число 21 (стандартная справочная масса одного погонного метра условной трубы).


Для пересчета асбестоцементных листов в условные плитки размером 40 x 40 x 0,4 см применяются коэффициенты: кровельных волнистых — 9,1; конструктивных — 14,2.


3.10. Показатели расхода инертных материалов для приготовления 1 м3 бетонов в плотном теле или растворов представлены в табл. 22. Расход портландцемента M300 на приготовление растворов приведен в табл. 24.


Приложение 1


ОТНЕСЕНИЕ СПЕЦИФИЦИРОВАННОГО СОРТАМЕНТА ПРОКАТА ЧЕРНЫХ
МЕТАЛЛОВ И СТАЛИ СТЕРЖНЕВОЙ АРМАТУРНОЙ ДЛЯ ЖЕЛЕЗОБЕТОННЫХ
КОНСТРУКЦИЙ К УКРУПНЕННЫМ ВИДАМ СОРТАМЕНТА


Балки и швеллеры (включая шпунты)


Балки и швеллеры для шахтного крепления, включая специальные профили, швеллеры № 10сп и № 12сп с отогнутой полкой (размолкованные), 18сп, 12тр, балки для подкрановых путей 24, 30, 36 и 45 м, шпунтовая корытная сталь типа ШК-1, типа «Ларсен ЛIV и ЛV, шпунтовая плоская сталь типа ШП-1.»


Швеллеры № 14а, 16а, 18а по ГОСТ 8240-72; 20т, 24т, 18т — ГОСТ 5422-73 (1-VII-75); 18 СА — ГОСТ 19425-74 (1-I-78); 16 б; по ТУ 14-2-193-75; № 30 по ТУ 14-2-284-77. Балки № 14с, 22с, 27СА — ГОСТ 19425-74 (1-I-78); 24 облегченная — ТУ 14-2-205-76; швеллер № 10 с переменной толщиной стенки по ТУ 14-2-64-72. Спецпрофиль для металлической крепи СВП 14, 17, 19, 22 и 27 — ГОСТ 18662-73; спецпрофиль АС-265 по ТУ 14-102-359-71, Сп5-1 по ТУ 14-233-118-72, Сп5-2 по ТУ 14-233-119-72.


Крупносортная сталь (включая полосу для скреплений).


Сталь обыкновенного качества: круглая 32 — 250 мм; квадратная 32 — 120 мм; полосовая шириной 60 — 200 мм; неравнобокая угловая 70 x 45 мм и выше всех толщин; равнобокая угловая 50 x 50 мм и выше всех толщин; полосовая для электролизеров 230 x 115 мм; сталь периодического профиля для арматуры железобетонных конструкций углеродистая и низколегированная от 132 и выше; все фасонные специальные профили (за исключением отнесенных к мелкосортной и среднесортной стали).


Рельсы двухголовые для воздушных канатных дорог и полосы для скреплений — для производства подкладок и накладок к железнодорожным рельсам широкой и узкой колеи.


Среднесортная сталь


Сталь обыкновенного качества круглая от 20 до 30 мм включительно; квадратная от 20 до 30 мм включительно; полосовая шириной 50 — 56 мм; угловая равнобокая 36 x 36 x 4, 40 x 40 x 4 и 45 x 45(4 — 5) мм; угловая неравнобокая 45 x 28 — 63 x 40 мм; сталь периодического профиля для арматуры железобетонных конструкций углеродистая и низколегированная № 20 — 28 включительно. Рельсы типа Р5 для наземных и подвесных путей 38 x 52 x 4,5 мм.


Мелкосортная сталь


Сталь обыкновенного качества: круглая от 10 до 19 мм включительно; квадратная от 10 до 19 мм включительно; полосовая шириной от 12 до 45 мм включительно; неравнобокая угловая до 32 x 20 мм включительно; угловая равнополочная до 32 x 32 мм включительно (ГОСТ 8509-72) (1-X-79); фасонные профили; профиль для крепления бандажей, сталь периодического профиля для арматуры железобетонных конструкций углеродистая и низколегированная № 10, 12, 14, 16, 18; оконно-рамные горячекатаные профили № 2, 3, 4, 5, 6, 8 (ГОСТ 7511-73), тавровый профиль 45 x 45 x 36 оконно-рамные горячекатаные профили № 1 — 6 по ГОСТ 7511-73.


Толстолистовая сталь


Листовая сталь обыкновенного качества толщиной 4 мм и более, а также широкополосная (универсальная) и листовая рифленая (ромбическая) сталь; общего назначения, для мостостроения, низколегированная по ГОСТ 380-71 (2-VI-74); 19282-73, 5520-79, 14637-79, 5521-76.


Тонколистовая сталь


Листовая сталь обыкновенного качества толщиной от 1,9 до 3,9 мм. Низколегированная по ГОСТ 19282-73, 5521-76, 16523-70 (1-VI-73); 17066-80. Рифленая сталь толщиной 3 мм марок 0-3.


Листовая сталь обыкновенного качества толщиной от 1 до 1,8 мм по ГОСТ 16523-70 (1-VI-73), а также волнистая. Сталь углеродистая марок 0-5 (листовой прокат) и 0-7 (сортовой прокат) по ГОСТ 380-71 (2-VI-74);


все марки по ГОСТ 4231-70, ВСТ2кп, ВСт3, 15К, 20К, 15Когр. по ГОСТ 5520-79; ВМСт3кп, ВМСт3сп, ВМСт3пс, 3кп, ВКСт3пс, ВКСт3спС по ГОСТ 5521-76; КСт3кп, Ст3пс, МСт3кп, ВМСт3сп, кл. А-I, ВМСт3сп, Ст5 по ГОСТ 5781-75 (1-IV-78), (2-XII-79); Ст3кп, Ст3 мостовая спМ166С по ГОСТ 6713-75 (1-VII-78); МСтТкпМСт, Тпс по ГОСТ 14637-79; МСт1кп, МСт2кп, МСт3, МСт3кп, МСт3сп, МСт3пс по ГОСТ 536-70; МСт0 (метизная), МСт1кп, МСт2кп, МСт3кп, КСт0 (метизная), МСт0 с содержанием углерода н. б. 0,20%, БСт0 с содержанием углерода н. б. 0,12%, БСт0, БСт3кп, МСт3сп по ГОСТ 14085-79, а также сталь обыкновенного качества, предусмотренная условиями ТУ 14-2-154-74 ЧМТУ 2-100-70 и др.


Катанка


К катанке обыкновенного качества (рядовой) относится сталь в мотках круглая горячекатаная диаметром от 6 до 9 мм из низколегированной углеродистой стали обыкновенного качества марок от Ст0 до Ст3 всех назначений (общего назначения, для строительства для металлоизделий, телеграфная и для заклепок) и сталь (катанка) периодического профиля для арматуры железобетонных конструкций низколегированная № 6, № 8 марок 25Г2С, 35ГС.


Катанка сварочная марок: Св-0,8; Св-08А, Св-10Г2, Св-08Г2С, 08ГА, 10ГА, 08ГС, конструкционная углеродистая горячекатаная сталь диаметром от 6 до 9 мм марок 08-КП, 10-85 в мотках по ГОСТ 14959-79 и ГОСТ 10702-78.


Кровельная листовая сталь
Кровельная листовая сталь толщиной от 0,5 до 0,8 мм.


Приложение 2


ГРУППЫ ЭЛЕМЕНТОВ СБОРНЫХ БЕТОННЫХ И ЖЕЛЕЗОБЕТОННЫХ
КОНСТРУКЦИЙ (ИЗВЛЕЧЕНИЕ ИЗ ОБЩЕСОЮЗНОГО КЛАССИФИКАТОРА
«ПРОМЫШЛЕННАЯ И СЕЛЬСКОХОЗЯЙСТВЕННАЯ ПРОДУКЦИЯ,
КЛАСС 58, КОНСТРУКЦИИ И ДЕТАЛИ СБОРНЫЕ ЖЕЛЕЗОБЕТОННЫЕ,
ВКЛЮЧАЯ АРМИРОВАННЫЕ ИЗДЕЛИЯ ИЗ БЕСЦЕМЕНТНОГО БЕТОНА;
175060, ТОМ 1»)






Блоки фундаментов
Фундаменты стаканного типа и башмаки
Плиты фундаментов
Детали ростверков
Сваи
Колонны
Балки стропильные и подстропильные
Балки подкрановые
Балки обвязочные, фундаментные и сооружений
Ригели и прогоны
Фермы
Элементы рам
Перемычки
Распорки
Панели стеновые наружные
Панели стеновые внутренние
Перегородки
Блоки стеновые
Плиты покрытий
Плиты перекрытий
Плиты дорожные
Конструкции и детали пролетных строений мостов
Конструкции и детали ГЭС
Детали водопропускных труб (плиты днищ, блоки плитных перекрытий и оголовки)
Детали смотровых колодцев
Конструкции и детали силосов и градирен
Элементы траверс трубопроводов
Конструкции и детали каналов и открытых водопроводов
Трубы напорные
Трубы безнапорные
Опоры ЛЭП и связи, элементы контактной сети электрифицированных дорог и осветительной сети
Шпалы
Блоки и тюбинги для тоннелей и шахтная крепь
Амфоры
Плиты специальные аэродромные
Приставки и столбики шпалерные, для ограждения пастбищ
Спецжелезобетон жаростойкий и прочий
Элементы лестниц
Блоки коммуникаций
Архитектурно-строительные элементы зданий
Элементы входов и приямков зданий
Детали лифтовых и вентиляционных шахт
Санитарно-технические кабины
Элементы лоджий и балконов
Элементы оград

















УДК 69.003.123 + 69.05:658.516.3
