Утвержден и введен в действие
Постановлением Госстандарта СССР

от 5 февраля 1973 г. № 262

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ СПЕЦИАЛЬНЫЕ ДЛЯ ТРАКТОРОВ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Hot-rolled special steel sections for tractors. Technical specifications

ГОСТ 5422-73

Группа В22

ОКП 09 3100, 09 3200,
09 5040, 09 5100

Срок действия
с 1 января 1974 года
до 1 января 1999 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан Украинским научно-исследовательским институтом металлов, Челябинским филиалом НАТИ.

Разработчики: И.С. Тришевский, доктор техн. наук, И.С. Гринь, канд. техн. наук, Г.В. Коротков, А.П. Сташкевич, канд. техн. наук, В.М. Семкин, А.Д. Швидская.

2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 05.02.1973 № 262.

3. Взамен ГОСТ 5422-50.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта, подпункта
ГОСТ 162-90	4.11
ГОСТ 166-89	4.11
ГОСТ 380-88	2.1, 2.2
ГОСТ 427-75	4.11
ГОСТ 535-88	2.9
ГОСТ 1050-88	2.1, 2.2
ГОСТ 1497-84	4.5
ГОСТ 3749-77	4.11
ГОСТ 4543-71	2.1, 2.2
ГОСТ 5378-88	4.11
ГОСТ 5639-82	4.6
ГОСТ 6507-90	4.11
ГОСТ 7502-89	4.11
ГОСТ 7564-73	4.2
ГОСТ 7565-81	4.3
ГОСТ 7566-81	3.1, 5.1
ГОСТ 9454-78	4.4
ГОСТ 26877-91	4.10

5. Срок действия продлен до 01.01.99 Постановлением Госстандарта СССР от 30.03.88 № 925.

6. Переиздание (январь 1993 г.) с Изменениями № 1, 2, утвержденными в июле 1975 г., марте 1988 г. (ИУС 7-75, 7-88).

Настоящий стандарт распространяется на горячекатаные профили, предназначенные для тракторов.

1. СОРТАМЕНТ

1.1 Устанавливаются следующие номера и наименования профилей:

1 — профиль для башмака гусениц (черт. 1);

2 — профиль для башмака гусениц (черт. 2);

3 — профиль для башмака гусениц (черт. 3);

4 — профиль для башмака гусениц (черт. 4);

5 — швеллер 24Т (черт. 5);

6 — швеллер 18Т (черт. 6);

7 — уголок неравнополочный (черт. 7);

8 — профиль для опоры (черт. 8).

1.2. Размеры профилей, предельные отклонения размеров, площадь поперечного сечения, масса 1 м и справочные величины должны соответствовать указанным на черт. 1 - 8 и в табл. 1 - 3.

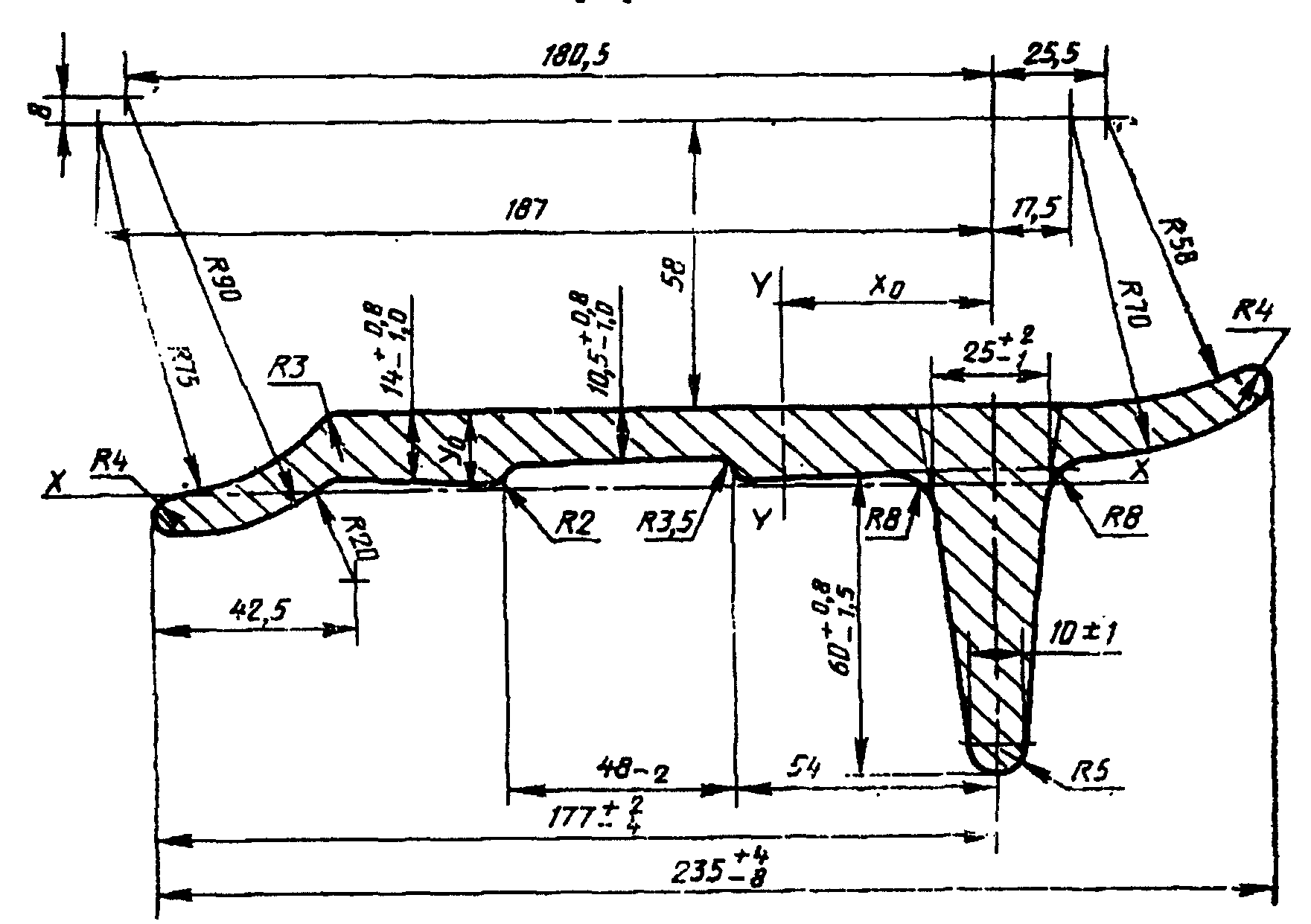

Профиль № 1

1. Сортамент

Черт. 1

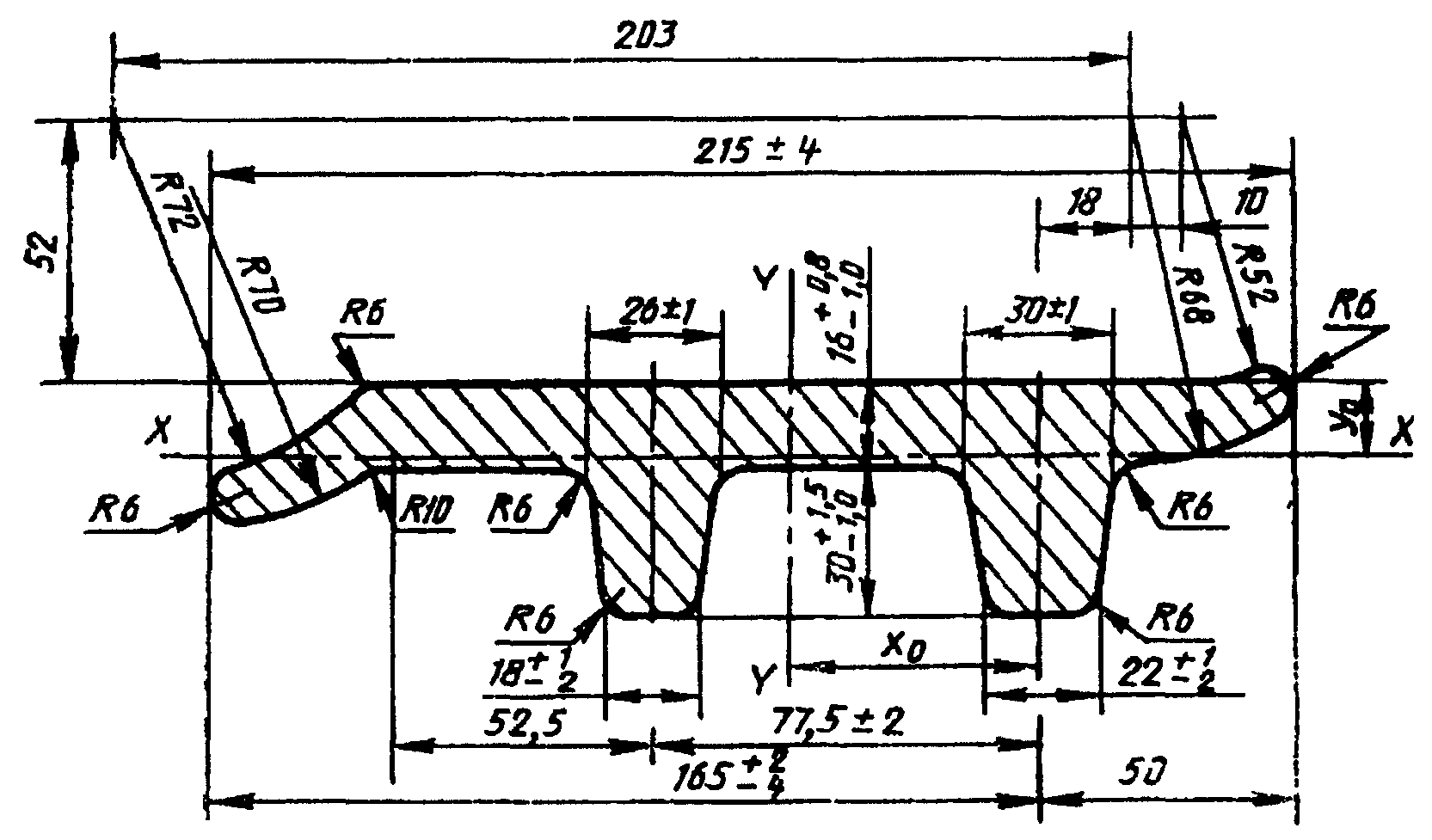

Профиль № 2

1. Сортамент

Черт. 2

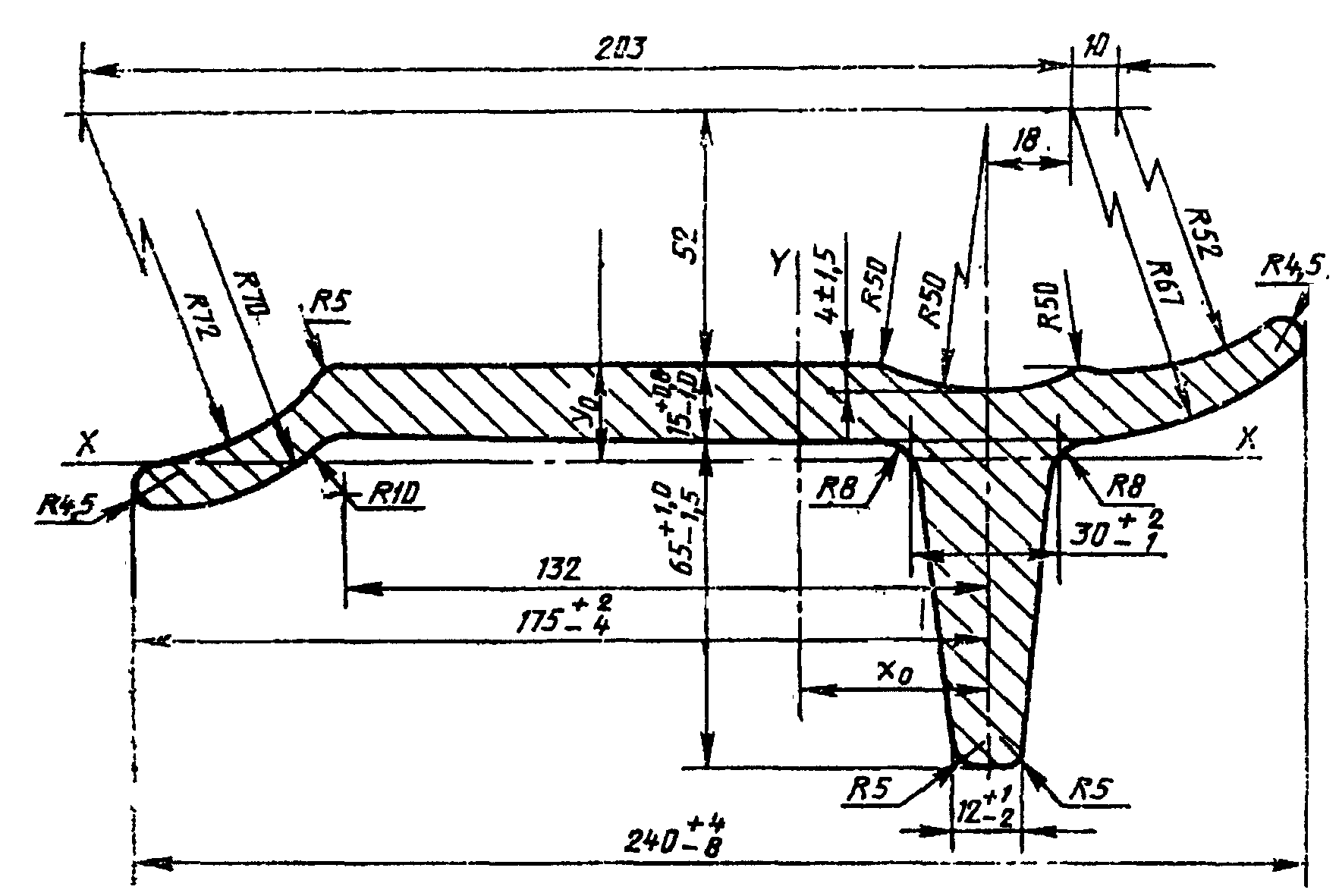

Профиль № 3

1. Сортамент

Черт. 3

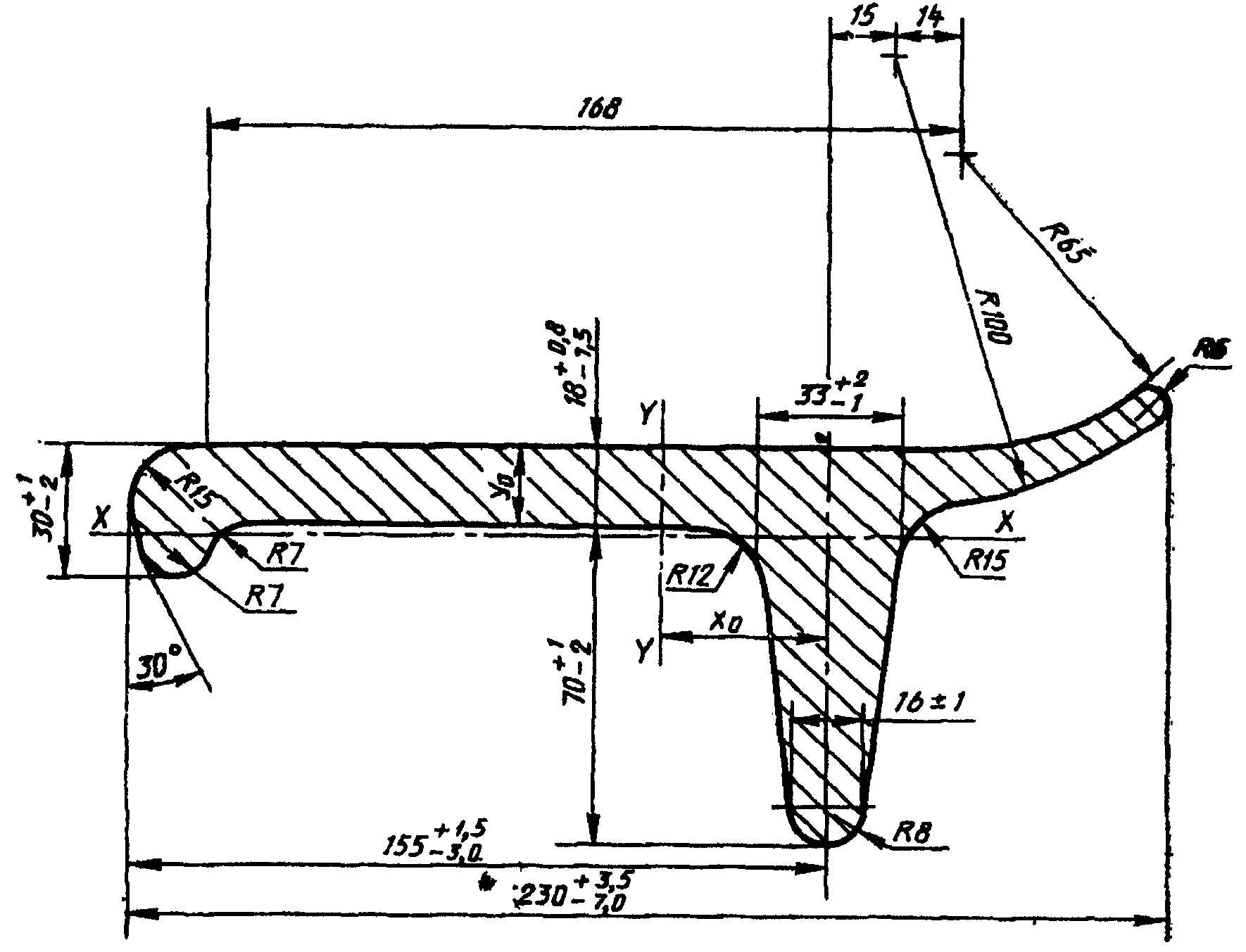

Профиль № 4

1. Сортамент

Черт. 4

Таблица 1

Номер профиля	Площадь поперечного сечения, см2	Масса, 1 м,	Справочные величины для осей
		кг	x — x		y — y		x , 1 см	y , 0 см
		кг	I , см4 x	W , см3 x	I , см4 y	W , см3 y	x , 1 см	y , 0 см
1	45,73	35,90	160,90	25,86	1637,64	119,77	3,89	1,80
2	47,33	37,16	64,90	21,06	1443,45	125,95	5,04	1,52
3	38,31	30,08	109,31	18,69	1439,35	110,42	4,34	1,55
4	55,59	43,64	250,30	36,67	1947,36	163,24	3,67	1,97

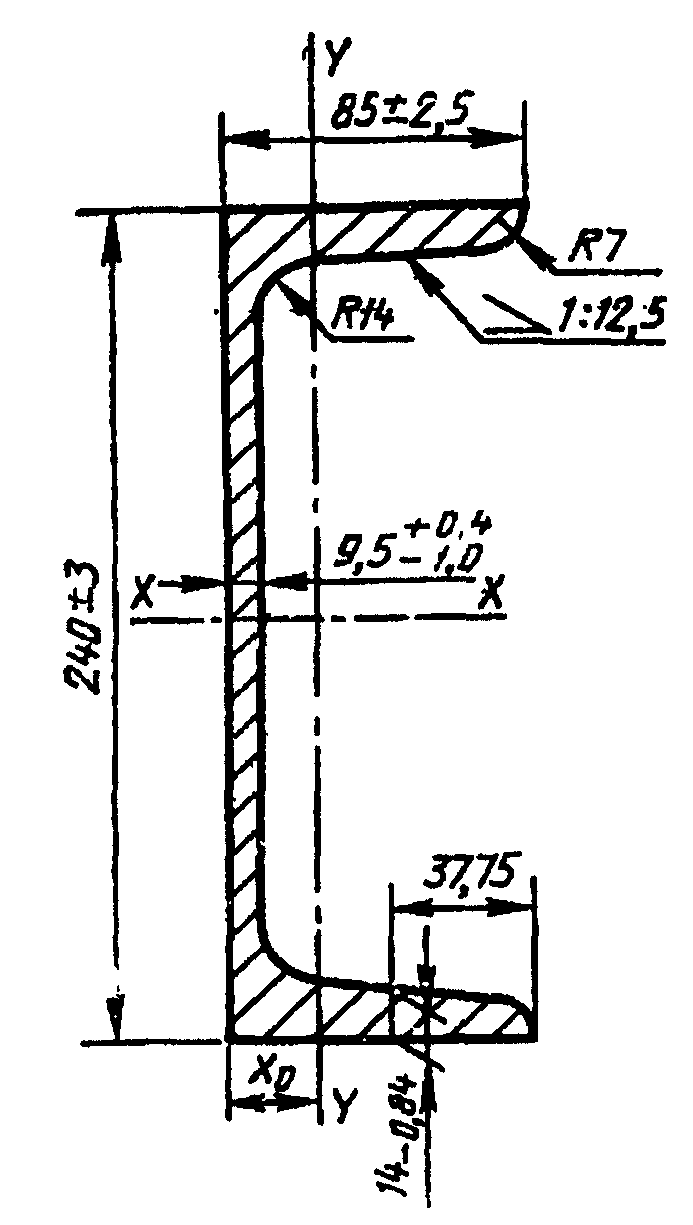

Профиль № 5

1. Сортамент

Черт. 5

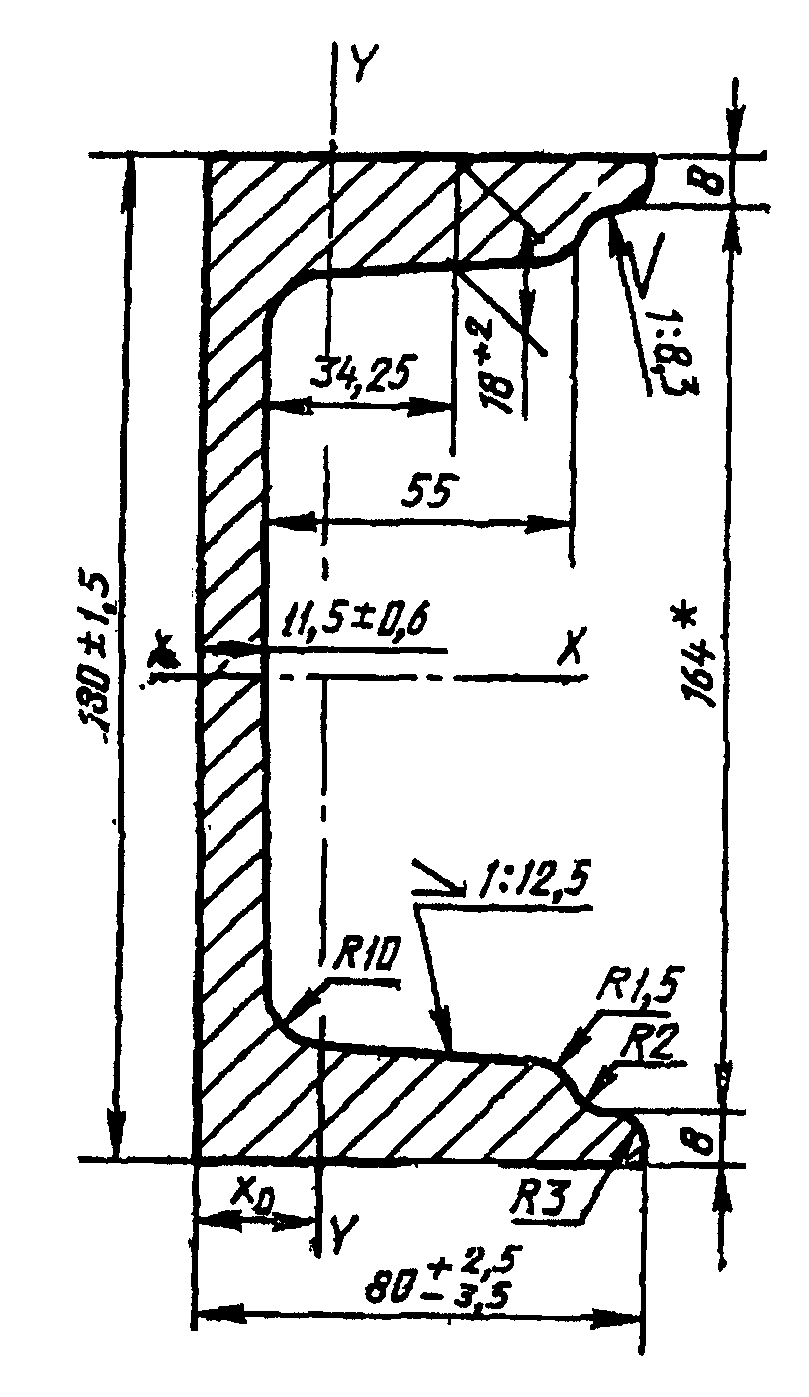

Профиль № 6

1. Сортамент

<*> Размер для справок.

Черт. 6

Таблица 2

Номер профиля	Условное обозначение профиля	Площадь сечения,	Масса, 1 м,	Справочные величины для осей
		см2	кг	x — x				y — y
		см2	кг	I , см4 x	W , см3 x	i , см x	I , см4 y	W , см3 y	i , см y	x , см 0
5	24Т	44,46	34,9	3841,35	320,11	9,29	268,89	43,70	2,46	2,35
6	18Т	43,52	34,16	2065,30	229,48	6,89	214,85	38,48	2,22	2,42

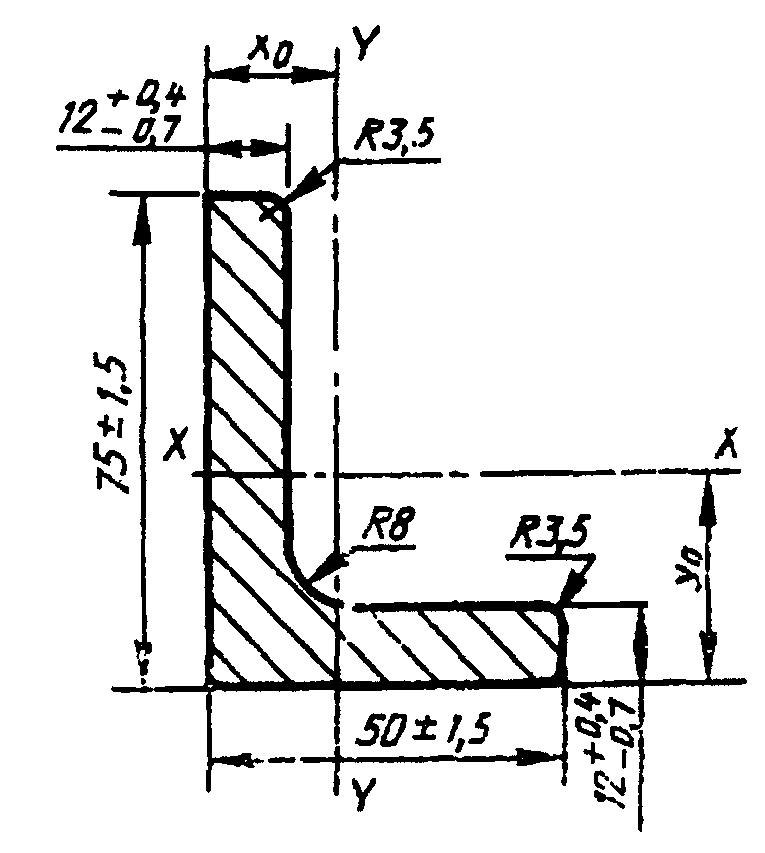

Профиль № 7

1. Сортамент

Черт. 7

Таблица 3

Номер профиля	Площадь сечения,	Масса, 1 м,	Справочные величины для осей
	см2	кг	x — x		y — y		x , 0 см	y , 0 см
			I , см4 x	W , см3 x	I , см4 y	W , см3 y
7	13,67	10,73	72,61	15,04	25,30	7,10	1,44	2,67

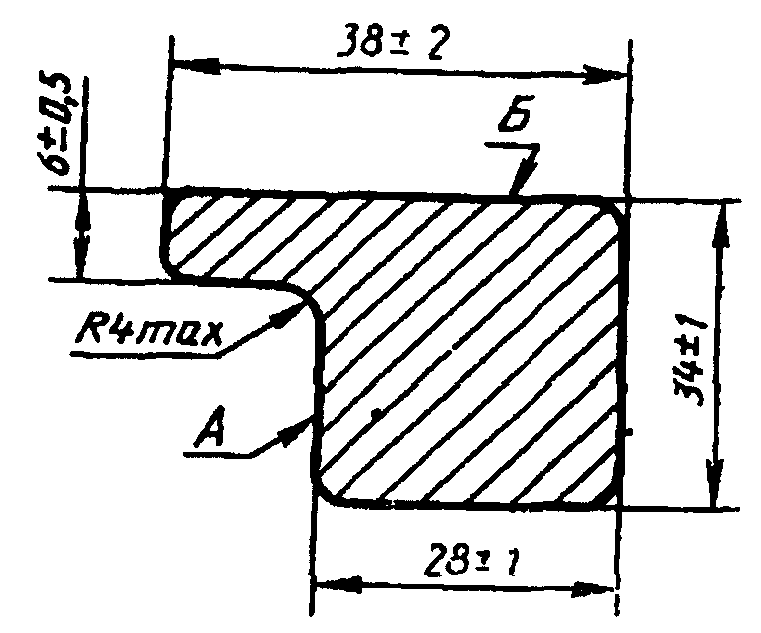

Профиль № 8

1. Сортамент

Черт. 8

Обозначения:

I — момент инерции;

W — момент сопротивления;

i — радиус инерции;

\text{х}_{0} — расстояние от оси у — у до наружной грани для профилей № 5, 6 и 7;

\text{х}_{0} — расстояние от оси у — у до оси почвозацепа для профилей № 1 — 4;

y_{0} — расстояние от оси х — х до наружной грани профиля.

Примечания к табл. 1 - 3 и черт. 1 - 8. 1. Площадь поперечного сечения и масса 1 м профиля вычислены по номинальным размерам, при этом плотность стали принята равной 7,85 г/см3.

2. (Исключен, Изм. № 2).

(Измененная редакция, Изм. № 1, 2).

1.3. Размеры профилей, на которые не установлены предельные отклонения, а также толщина полок профилей № 5 и 6, обеспечиваются калибрами валков и на готовых профилях не проверяются.

1.4. Для профилей № 1, 3 и 4 неперпендикулярность оси почвозацепа относительно основания профиля не должна превышать 2% высоты почвозацепа, обеспечивается расточкой валков и на готовом профиле не измеряется.

1.3, 1.4. (Измененная редакция, Изм. № 2).

1.5. Уклон наружной грани каждой полки профилей № 5, 6 относительно наружной поверхности стенки не должен превышать 0,015 ширины полки.

1.6. Кривизна стенки по высоте сечения не должна превышать 1,5 мм — для профиля № 5; 1,8 мм — для профиля № 6.

1.7. Притупление наружных углов профилей № 5, 7 и 8 (в том числе и угла при вершине профиля № 7) не должно превышать 3 мм; профиля № 6 — 5 мм по ширине полки и 2 мм по толщине.

(Измененная редакция, Изм. № 2).

1.8. (Исключен, Изм. № 2).

1.9. Отклонение от прямого угла при вершине профиля № 7 не должно превышать 35'.

(Измененная редакция, Изм. № 2).

1.10. Для профиля № 8 площадь поперечного сечения должна быть 7,88 см2, масса 1 м — 6,15 кг.

(Измененная редакция, Изм. № 2).

1.11. Неперпендикулярность поверхности А и Б в профиле № 8 не должна превышать 0,5 мм на высоте 34 мм.

Примеры условных обозначений

Профиль № 1 для башмака гусениц из стали марки 40 Г по ГОСТ 4543-71:

                 Профиль 1 ГОСТ 5422-73

---------------------- 40 Г ГОСТ 4543-71

То же, № 6 (швеллер 18Т) из стали марки Ст3пс:

                 Профиль 6 ГОСТ 5422-73

---------------------- Ст3пс ГОСТ 380-71

То же, № 7 (уголок неравнополочный) размером 75 х 50 х 12, из стали марки Ст3пс по ГОСТ 380-71:

                 Профиль 7 ГОСТ 5422-73

---------------------- Ст3пс ГОСТ 380-71

То же, № 8 для опоры из стали марки Ст3сп:

                 Профиль 8 ГОСТ 5422-73

---------------------- Ст3сп ГОСТ 380-71

1.12. Предельные отклонения по массе профиля № 5 не должны превышать плюс 3% минус 5% от номинального значения, приведенного в табл. 2.

(Введен дополнительно, Изм. № 2).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1а. Профили изготовляются в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

(Введен дополнительно, Изм. № 2).

2.1. Профили № 1 — 3 должны изготовляться из стали марки 40ГР по ГОСТ 4543-71 с массовой долей бора в готовом прокате не более 0,0015%; профиль № 4 — из стали марок 45 — 50 по ГОСТ 1050-88, профили № 5 — 8 по ГОСТ 380-88. Марка, группа и категория стали указываются в заказе.

Допускается по согласованию изготовителя с потребителем изготовление профилей № 1 — 3 из других марок сталей с механическими свойствами не ниже свойств стали марки 40ГР.

(Измененная редакция, Изм. № 2).

2.2. Механические свойства стали для профилей № 1 — 3 должны соответствовать требованиям ГОСТ 4543-71; для профилей № 5 — 8 - ГОСТ 380-88; для профиля № 4 - ГОСТ 1050-88.

2.3 Профили изготавливают длиной от 4 до 12 м.

2.4 В зависимости от назначения профили изготовляются:

мерной длины;

кратной мерной длины;

немерной длины.

(Измененная редакция, Изм. № 2).

2.5. (Исключен, Изм. № 2).

2.6 Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать:

+40 мм — для профилей № 5 и 6 длиной до 6 м;

+50 мм — для профиля № 7 длиной до 6 м;

+60 мм — для профилей № 1 — 4 и 8 длиной до 6 м;

+70 мм — для профилей № 1 — 6 и 8 длиной свыше 6 м.

По требованию потребителя предельные отклонения по длине мерной и кратной мерной длины не должны превышать:

+40 мм — длиной до 7 м;

+5 мм на каждый метр — длиной св. 7 м.

(Измененная редакция, Изм. № 2).

2.7 Кривизна профилей не должна превышать:

0,20% длины — для профиля № 5;

0,25% длины — для профилей № 1 — 4;

0,30% длины — для профиля № 6;

0,40% длины — для профилей № 7 и 8.

2.8. Торцы профиля должны быть прямыми и ровно обрезанными. Допускается косина реза для профилей № 1 — 4 и 7 не более 5% ширины профиля.

2.9. Качество поверхности проката должно соответствовать ГОСТ 535-88, подгруппа 1.

(Измененная редакция, Изм. № 2).

2.10. На профиле № 4 по всей длине полосы допускается ус высотой 1,5 мм в месте сопряжения радиусов R15 и R7.

(Измененная редакция, Изм. № 1, 2).

3. ПРАВИЛА ПРИЕМКИ

3.1. Профили принимают партиями. Партия должна состоять из профилей одного размера и одной плавки. Каждую партию сопровождают документом о качестве по ГОСТ 7566-81.

По согласованию изготовителя с потребителем допускается составлять партии из профилей разных плавок одного типоразмера.

3.2 Для проверки качества профилей от партии отбирают:

для химического анализа — одну пробу;

для испытания на растяжение — один пруток;

для определения ударной вязкости — два прутка;

для определения величины зерна — один пруток;

для контроля качества поверхности и размеров — 5% массы партии.

3.3. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей по нему проводят повторные испытания по ГОСТ 7566-81.

Результаты повторных испытаний распространяют на всю партию.

3.1 — 3.3. (Измененная редакция, Изм. № 2).

4. МЕТОДЫ ИСПЫТАНИЙ

4.1а. Размеры профилей проверяют измерительным инструментом соответствующей точности.

4.1б. Качество поверхности проверяют без применения увеличительных приборов.

4.1в. От каждого отобранного прутка отрезают:

для испытания на растяжение и определение величины зерна — по одному образцу;

для определения ударной вязкости — по два образца.

4.1а — 4.1в. (Введены дополнительно, Изм. № 2).

4.1. По требованию потребителя для профилей № 1 — 4 проводится испытание на ударную вязкость.

(Измененная редакция, Изм. № 2).

4.2. Отбор проб для механических и технологических испытаний — по ГОСТ 7564-73.

4.3 Отбор проб для контроля химического состава стали — по ГОСТ 7565-81.

4.4 Определение ударной вязкости — по ГОСТ 9454-78.

4.5 Испытание на растяжение — по ГОСТ 1497-84.

4.6. По соглашению сторон для профилей № 1 — 4 определяется величина зерна, которая не должна превышать 4-го балла по ГОСТ 5639-82.

4.7. Контроль размеров поперечного сечения профилей и кривизны производят на расстоянии не менее 500 мм от торцов.

(Измененная редакция, Изм. № 2).

4.8. (Исключен, Изм. № 2).

4.9. Толщину стенки профилей № 5 и 6 измеряют у торцов штанг, высоту — в плоскости его стенки.

4.10 Определение кривизны — по ГОСТ 26877-91.

Кривизну профилей № 1 — 4 измеряют в вертикальной и горизонтальной плоскостях.

4.11. Геометрические размеры и форму профиля проверяют при помощи измерительных инструментов по ГОСТ 427-75, ГОСТ 3749-77, ГОСТ 7502-89, ГОСТ 162-90, ГОСТ 6507-90, ГОСТ 166-89, ГОСТ 5378-88.

4.10, 4.11. (Введены дополнительно, Изм. № 2).

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Маркировка, упаковка, транспортирование и хранение — по ГОСТ 7566-81.

Разд. 5. (Измененная редакция, Изм. № 2).
