ГОСТ Р ИСО 14585-2012. Национальный стандарт Российской Федерации. Винты самонарезающие со скругленной головкой и звездообразным углублением под ключ
(утв. и введен в действие Приказом Росстандарта от 23.11.2012 № 1130-ст)
Примечание
Документ введен в действие с 1 января 2014 года.
Утвержден и введен в действие
Постановлением Федерального
агентства по техническому
регулированию и метрологии
от 23 ноября 2012 г. № 1130-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИНТЫ САМОНАРЕЗАЮЩИЕ СО СКРУГЛЕННОЙ ГОЛОВКОЙ И ЗВЕЗДООБРАЗНЫМ УГЛУБЛЕНИЕМ ПОД КЛЮЧ
Hexalobular socket pan head tapping screws
ISO 14585:2011 Hexalobular socket pan head tapping screws (IDT)
Предисловие
1. Подготовлен Федеральным государственным унитарным предприятием «Центральный Ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт» (ФГУП «НАМИ») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 229 «Изделия крепежные».
3. Утвержден и введен в действие Постановлением Федерального агентства по техническому регулированию и метрологии от 23 ноября 2012 г. № 1130-ст.
4. Настоящий стандарт идентичен по отношению к международному стандарту ИСО 14585:2011 «Винты самонарезающие со скругленной головкой и звездообразным углублением под ключ» (ISO 14585:2011 «Hexalobular socket pan head tapping screws»).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам приведены в Приложении ДА.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает характеристики самонарезающих винтов со скругленной головкой и звездообразным углублением под ключ с резьбой от ST2,9 до ST6,3.
В случаях, когда необходимы характеристики, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из действующих международных стандартов, например ИСО 1478, ИСО 2702, ИСО 4759-1.
2. Нормативные ссылки
Следующие нормативные документы необходимо использовать при применении настоящего стандарта. Для датированных ссылок применяется только указанное издание. Для недатированных ссылок — последнее издание указанного стандарта (включая любые поправки).
ИСО 225. Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров (ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions)
ИСО 1478. Резьба самонарезающих винтов (ISO 1478:1983, Tapping screws thread)
ИСО 2702. Винты самонарезающие стальные термообработанные. Механические свойства (ISO 2702:1992, Heat-treated steel tapping screws — Mechanical properties)
ИСО 3269. Изделия крепежные. Приемочный контроль (ISO 3269, Fasteners — Acceptance inspection)
ИСО 4042. Изделия крепежные. Электролитические покрытия (ISO 4042, Fasteners — Electroplated coatings)
ИСО 4759-1. Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C (ISO 4759-1, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C)
ИСО 10664. Углубление звездообразное под ключ для болтов и винтов (ISO 10664:2005, Hexalobular internal driving feature for bolts and screws)
ИСО 10683. Изделия крепежные. Неэлектролитические цинк-ламельные покрытия (ISO 10683, Fasteners — Non-electrolytically applied zinc flake coatings).
3. Размеры

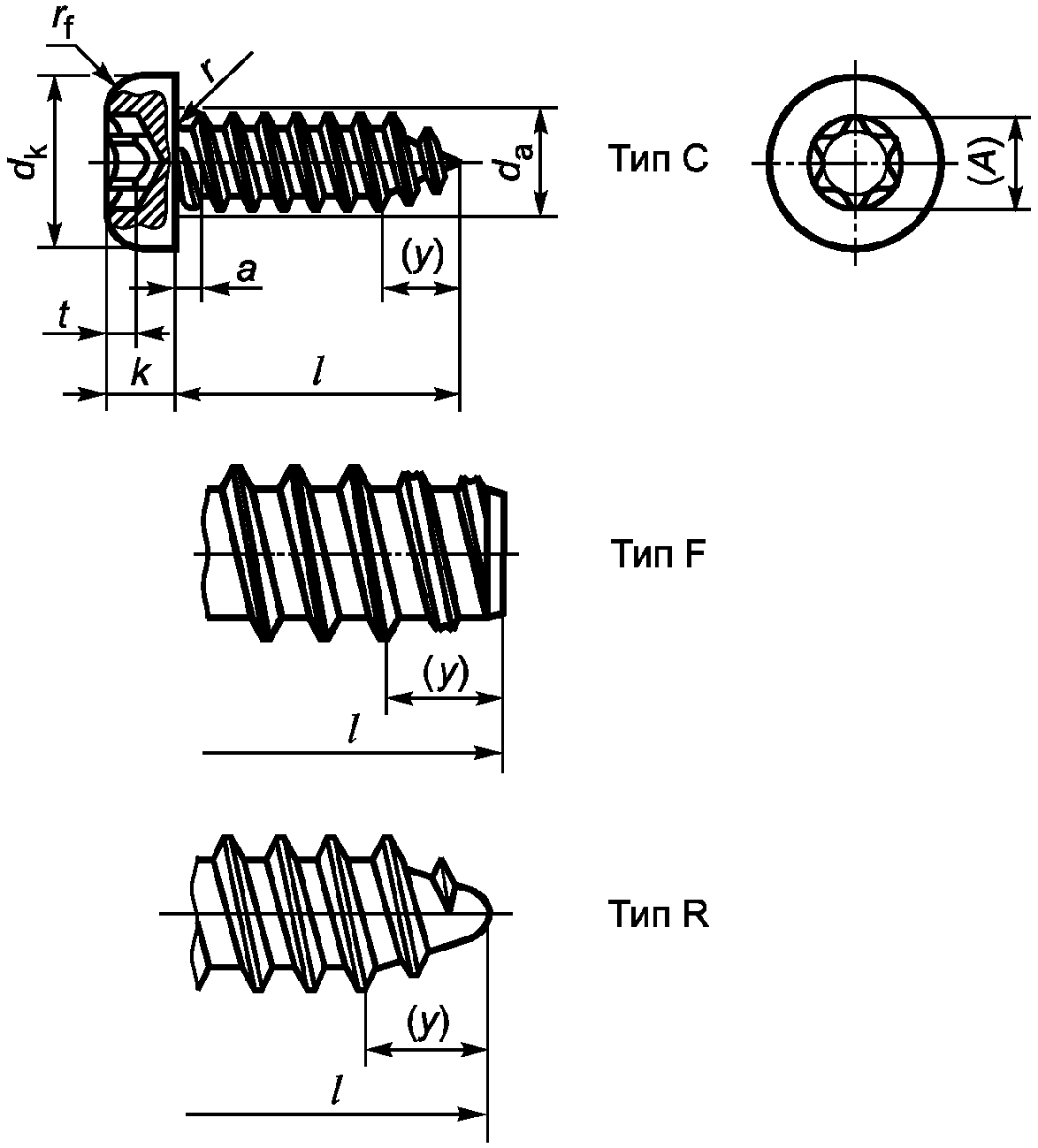

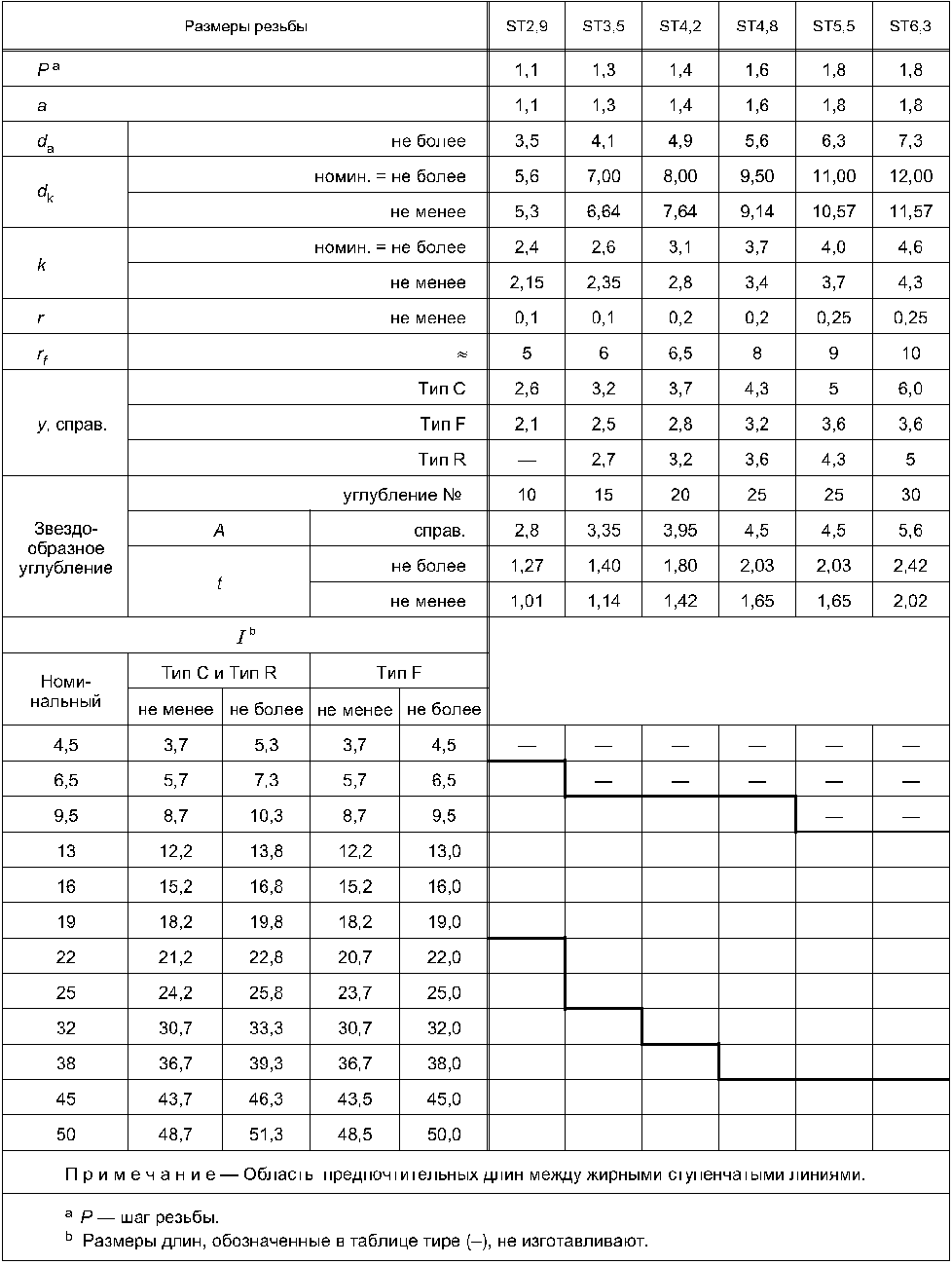

Размеры винтов указаны на рисунке 1 и в таблице 1.
Символы и обозначения размеров — по ИСО 225.
4. Технические требования
5. Обозначение
Пример обозначение винта самонарезающего со скругленной головкой и звездообразным углублением под ключ, с размером резьбы ST3,5, номинальной длиной l = 16 мм и скругленным концом типа R:
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ
| Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование национального стандарта |
| ИСО 225 | <*> | |
| ИСО 1478 IDT | ||
| ГОСТ Р ИСО 1478-93 «Резьба самонарезающих винтов» | ИСО 2702 | IDT |
| ГОСТ Р ИСО 2702-2009 «Винты самонарезающие стальные термообработанные. Механические свойства» | ИСО 3269 | IDT |
| ГОСТ Р ИСО 3269-2009 «Изделия крепежные. Приемочный контроль» | ИСО 4042 | IDT |
| ГОСТ Р ИСО 4042-2009 «Изделия крепежные. Электролитические покрытия» | ИСО 4759-1 | IDT |
| ГОСТ Р ИСО 4759-1-2009 «Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C» | ИСО 10664 | IDT |
| ГОСТ Р ИСО 10664-2007 «Углубление звездообразное под ключ для болтов и винтов» | ИСО 10683 | - |
| <*>, <1> | <*> Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов. | |
| Примечание. В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - IDT — идентичные стандарты. -------------------------------- | ||
