НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГАЙКИ ШЕСТИГРАННЫЕ САМОСТОПОРЯЩИЕСЯ ЦЕЛЬНОМЕТАЛЛИЧЕСКИЕ С ФЛАНЦЕМ, С МЕЛКИМ ШАГОМ РЕЗЬБЫ

КЛАССЫ ТОЧНОСТИ A И B

Prevailing torque type all-metal hexagon nuts with flange — Accuracy classes A and B

ISO 12126:1997 Prevailing torque type all-metal hexagon nuts with flange with metric fine pitch thread — Product grades A and B (IDT)

ГОСТ Р ИСО 12126-2009

ОКП 16 8000

1 января 2010 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Подготовлен Федеральным государственным унитарным предприятием «Центральный Ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт» (ФГУП «НАМИ») на основе собственного перевода стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 229 «Крепежные изделия».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 июня 2009 г. № 204-ст.

4. Настоящий стандарт идентичен международному стандарту ИСО 12126:1997 «Гайки шестигранные цельнометаллические самостопорящиеся, с фланцем, с мелкой метрической резьбой. Классы изделия A и B» (ISO 12126:1997 «Prevailing torque type all-metal hexagon nuts with flange with metric fine pitch thread — Product grades A and B»).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении B.

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт устанавливает характеристики шестигранных самостопорящихся цельнометаллических гаек с фланцем, с мелким шагом резьбы, с номинальными диаметрами резьбы d от М8 до М16 класса точности A, с резьбой свыше М16 до М20 класса точности B, классов прочности 6, 8 и 10.

В особых случаях, когда предъявляются другие требования, чем установленные в настоящем стандарте, их следует выбирать из международных стандартов, таких как, например, ИСО 261, ИСО 965-2, ИСО 2320 и ИСО 4759-1.

2. Нормативные ссылки

ИСО 225:1983. Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров

ИСО 261:1998. Резьбы метрические ИСО общего назначения. Общий план

ИСО 965-2:1998. Резьбы метрические. ИСО общего применения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего применения. Средний класс точности

ИСО 2320:2008. Гайки стальные самостопорящиеся. Механические и функциональные свойства

ИСО 3269:2000. Изделия крепежные. Приемочный контроль

ИСО 4042:1999. Изделия крепежные. Электролитические покрытия

ИСО 4759-1:2000. Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C

ИСО 6157-2:1995. Изделия крепежные. Дефекты поверхности. Часть 2. Гайки

ИСО 8992:2005. Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек.

3. Размеры

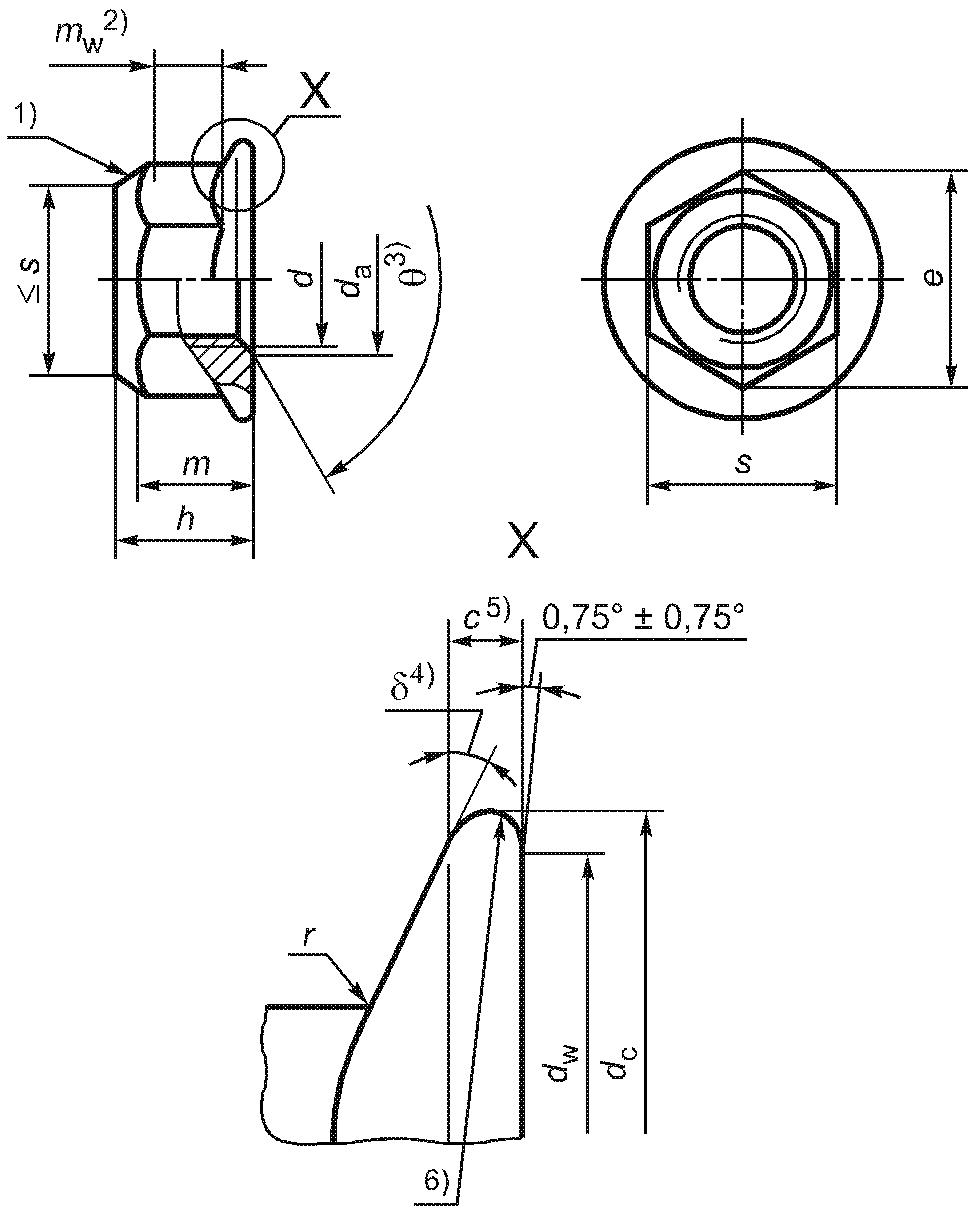

Размеры шестигранной самостопорящейся гайки с фланцем указаны на рисунке 1 и в таблице 1.

1. Форма обжатого участка — по выбору изготовителя;

2. m_{w} — высота зацепления ключом, см. таблицу 1;

3. \theta = 90^{\circ}...120^{\circ} ;

4. \delta = 15^{\circ}...25^{\circ} ;

5. c измеряют от d_{w,min} ;

6. Свободный пресс-контур.

Рисунок 1. Шестигранная самостопорящаяся гайка с фланцем

Таблица 1

В миллиметрах

Обозначения — в соответствии с ИСО 225.

4. Технические требования

Технические требования — в соответствии с таблицей 2.

Таблица 2

5. Обозначение

Пример условного обозначения гайки шестигранной с фланцем самостопорящейся цельнометаллической с резьбой М12 x 1,5 и классом прочности 8:

A.1. Рекомендуемый метод контроля шестигранника

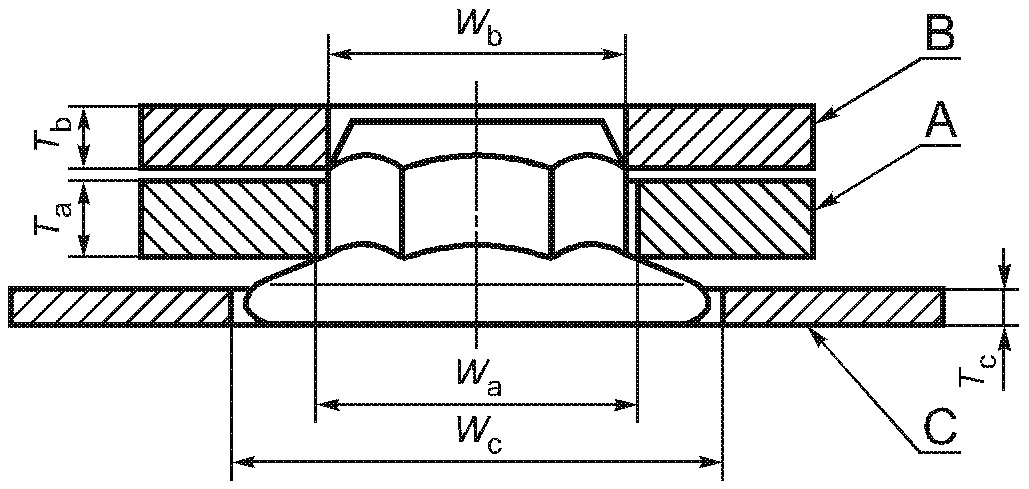

Схема контроля указана на рисунке A.1. Размеры калибров — в соответствии с таблицей A.1.

В миллиметрах

Для контроля шестигранника используют два плоских кольцевых калибра A и B, чтобы показать соответствие установленным значениям высоты шестигранника, высоты зацепления под ключ, заполнения углов и диаметра описанной окружности. Калибр A устанавливают на шестигранник до упора на фланец. Калибр B устанавливают на верхнюю часть гайки по нормали к ее оси. Калибры A и B не должны соприкасаться.

A.2. Рекомендуемый метод контроля фланца

Схема контроля указана на рисунке A.1. Размеры калибров — в соответствии с таблицей A.1.

Гайку устанавливают на плоскую поверхность. Калибр C — плоская пластина или кольцевой калибр — применяют для доказательства, что толщина фланца не менее установленной. Приемочный критерий — отсутствие контакта между калибрами C и A, когда гайка расположена на плоской поверхности.
