МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ ШЕСТИГРАННЫЕ САМОСТОПОРЯЩИЕСЯ ЦЕЛЬНОМЕТАЛЛИЧЕСКИЕ С ФЛАНЦЕМ С МЕЛКИМ ШАГОМ РЕЗЬБЫ, ТИП 2

КЛАССЫ ТОЧНОСТИ A И B

Prevailing torque type all-metal hexagon nuts with flange with metric fine pitch thread, style 2. Product grades A and B

(ISO 12126:2012, IDT)

ГОСТ ISO 12126-2016

Группа Г32

МКС 21.060.20 ОКП 16 8000

Дата введения 1 января 2019 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт „НАМИ“ (ФГУП „НАМИ“) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4»

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 октября 2016 г. № 92-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 2 июня 2017 г. № 488-ст межгосударственный стандарт ГОСТ ISO 12126-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2019 г.

5 Настоящий стандарт идентичен международному стандарту ISO 12126:2012 «Гайки шестигранные цельнометаллические самостопорящиеся с фланцем с мелким шагом резьбы, тип 2. Классы точности A и B» («Prevailing torque type all-metall hexagon nuts with flange with metric fine pitch thread, style 2 — Product grades A and B», IDT).

Международный стандарт разработан техническим комитетом ISO/TC 2 «Изделия крепежные», подкомитетом SC 12 «Изделия крепежные с внутренней метрической резьбой».

Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1. Область применения

Настоящий стандарт устанавливает характеристики шестигранных самостопорящихся цельнометаллических гаек с фланцем с мелким шагом резьбы, тип 2 с резьбой от М8 до М20 включительно, класса точности A для резьбы до М16 включительно и класса точности B для резьбы свыше М16, классов прочности 6, 8 и 10.

Примечание - Размеры гаек соответствуют указанным в ISO 10663, плюс обжатой части.

Если необходимы другие характеристики, они должны быть выбраны из существующих международных стандартов, например, ISO 261, ISO 724, ISO 898-2, ISO 965-2, ISO 2320 и ISO 4759-1.

2. Нормативные ссылки

Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все изменения).

ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions (Крепежные изделия. Болты, винты, шпильки и гайки. Символы и обозначения размеров)

ISO 261, ISO general purpose metric screw threads — General plan (Резьбы метрические ИСО общего назначения. Общий план)

ISO 724, ISO general-purpose metric screw threads — Basic dimensions (Резьбы метрические ИСО общего назначения. Основные размеры)

ISO 898-2, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 2: Nuts with specified property classes — Coarse thread and fine pitch thread (Механические свойства крепежных изделий из углеродистой стали и легированной стали. Часть 2. Гайки установленного класса прочности. Крупная и мелкая резьба)

ISO 965-2, ISO general purpose metric screw threads — Tolerances — Part 2: Limits of sizes for general purpose external and internal screw threads — Medium quality (Резьбы метрические ИСО общего назначения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего назначения. Средний класс точности)

ISO 2320, Prevailing torque type steel nuts — Mechanical and performance properties (Гайки стальные самостопорящиеся. Механические и эксплуатационные свойства)

ISO 3269, Fasteners — Acceptance inspection (Изделия крепежные. Приемочный контроль)

ISO 4042, Fasteners — Electroplated coatings (Изделия крепежные. Электролитические покрытия)

ISO 4759-1, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C (Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C)

ISO 6157-2, Fasteners — Surface discontinuities — Part 2: Nuts (Изделия крепежные — Дефекты поверхности. Часть 2. Гайки)

ISO 8992, Fasteners — General requirements for bolts, screws, studs and nuts (Изделия крепежные. Общие требования для болтов, винтов, шпилек, гаек)

ISO 10663, Hexagon nuts with flange — Fine pitch thread (Гайки шестигранные с фланцем — Метрическая резьба с мелким шагом)

ISO 10683, Fasteners — Non-electrolytically applied zinc flake coatings (Детали крепежные. Покрытия, полученные при нанесении дисперсии чешуек цинка неэлектролитическим методом)

3. Размеры

Размеры указаны на рисунке 1 и в таблице 1.

Символы и обозначения размеров — по ИСО 225.

^a Форма обжатого участка — по выбору изготовителя.

^b mw — высота под ключ, смотри таблицу 1.

^c \theta = 90° - 120° .

^d \delta = 15° - 25° .

^e c измеряют от dw,мин.

^f Пресс-контур — по выбору изготовителя.

Рисунок 1 — Гайка шестигранная самостопорящаяся цельнометаллическая с фланцем

Таблица 1

В миллиметрах

4. Технические требования

Технические требования — в соответствии с таблицей 2.

Таблица 2

5. Обозначение

Пример - Гайка шестигранная самостопорящаяся цельнометаллическая с фланцем с резьбой М12x1,5 и классом прочности 8 обозначается следующим образом:

Гайка шестигранная самостопорящаяся с фланцем ГОСТ ISO 12126-М12x1,5-8

Приложение А (справочное)

КОНТРОЛЬ ГАЕК ШЕСТИГРАННЫХ С ФЛАНЦЕМ

А.1 Рекомендуемый метод контроля шестигранника

Схема контроля указана на рисунке А.1. Размеры калибров — в соответствии с таблицей А.1.

Для контроля шестигранника используют два плоских кольцевых калибра A и B, чтобы показать соответствие заданным значениям высоты шестигранника, высоты зацепления под ключ, заполнения углов и диаметра описанной окружности. Калибр A устанавливают на шестигранник до упора на фланец. Калибр B устанавливают на верхнюю часть гайки по нормали к ее оси. Калибры A и B не должны соприкасаться.

А.2 Рекомендуемый метод контроля фланца

Схема контроля показана на рисунке А.1. Размеры калибров — в соответствии с таблицей А.1.

Гайку устанавливают на плоскую поверхность. Калибр C — плоская пластина или кольцевой калибр, применяют для доказательства, что толщина фланца не менее заданного значения. Приемочный критерий — отсутствие контакта между калибром C и калибром A, когда гайка расположена на плоской поверхности.

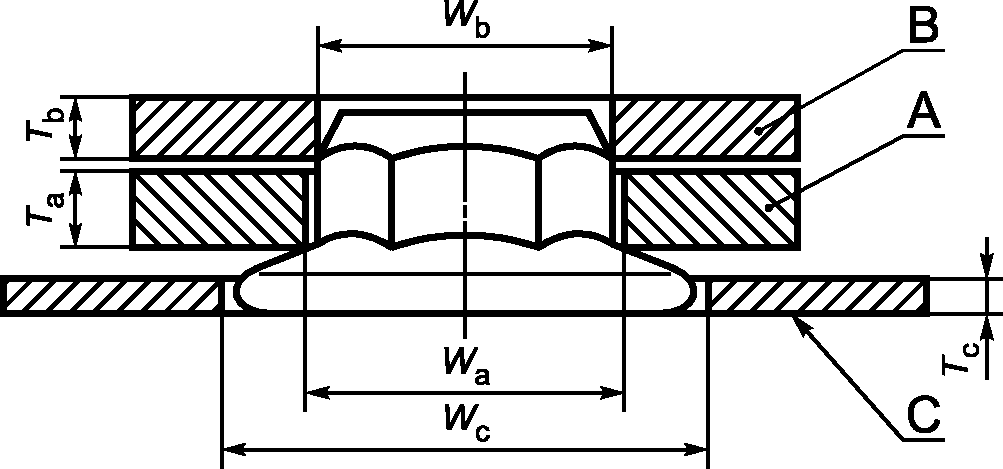

A — калибр A; B — калибр B; C — калибр C

Примечание - Wa,min = eтеоретич.; Wb,max = emin — 0,01 мм; Ta,max = mw,min.

Рисунок А.1 — Схема контроля шестигранника и фланца

Таблица А.1

В миллиметрах

Приложение ДА (справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ

Таблица ДА.1

<1> На территории Российской Федерации действует ГОСТ Р ИСО 10683-2013 «Изделия крепежные. Неэлектролитические цинк-ламельные покрытия».
