НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МАТЕРИАЛЫ КРОВЕЛЬНЫЕ И ГИДРОИЗОЛЯЦИОННЫЕ ГИБКИЕ БИТУМОСОДЕРЖАЩИЕ

МЕТОД ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ СЦЕПЛЕНИЯ ГРАНУЛ ПОСЫПКИ С ПОКРОВНЫМ СЛОЕМ

Roofing, hydraulic-insulating, flexible, bitumen-based materials. Method for determination of granules to coating layer adhesion

EN 12039:1999 Flexible sheets for waterproofing. Bitumen sheets for roof waterproofing. Determination of adhesion of granules (IDT)

ГОСТ Р ЕН 12039-2008

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Подготовлен компанией «ТехноНИКОЛЬ» и Научно-исследовательским институтом строительной физики Российской академии архитектуры и строительных наук (НИИСФ РААСН) на основе выполненного Открытым акционерным обществом «Центр методологии нормирования и стандартизации в строительстве» (ОАО «ЦНС») аутентичного перевода регионального стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 465 «Строительство».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. № 728-ст.

4. Настоящий стандарт является идентичным по отношению к региональному стандарту ЕН 12039:1999 «Материалы гибкие гидроизоляционные. Материалы кровельные и гидроизоляционные битумосодержащие. Определение прочности сцепления гранул посыпки с покровным слоем» (EN 12039:1999 «Flexible sheets for waterproofing. Bitumen sheets for roof waterproofing. Determination of adhesion of granules»).

Наименование настоящего стандарта изменено по отношению к наименованию европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).

При применении настоящего стандарта рекомендуется вместо ссылочного европейского стандарта использовать соответствующий ему национальный стандарт Российской Федерации, сведения о котором приведены в дополнительном Приложении C.

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение

Применение настоящего стандарта, устанавливающего метод определения прочности сцепления гранул посыпки с покровным слоем кровельных и гидроизоляционных гибких битумосодержащих материалов, позволяет получить адекватную оценку качества материалов, производимых в Российской Федерации и странах ЕС, обеспечить конкурентоспособность российской продукции на международном рынке, активизировать участие Российской Федерации в работе по международной стандартизации.

Настоящий стандарт применяют, если заключенные контракты или другие согласованные условия предусматривают применение кровельных и гидроизоляционных гибких битумосодержащих материалов с характеристиками, гармонизированными с требованиями европейских стандартов, а также в случаях, когда это технически и экономически целесообразно.

1. Область применения

Настоящий стандарт распространяется на кровельные и гидроизоляционные гибкие битумосодержащие материалы (далее — материалы) и устанавливает требования к средствам испытаний и методике определения прочности сцепления гранул посыпки с покровным слоем.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ИСО 565:1990. Сита для испытаний. Металлические проволочные сита, перфорированные металлические пластины и электроформованные листы. Номинальные размеры отверстий

ЕН 13416:2001. Материалы гибкие гидроизоляционные. Материалы кровельные и гидроизоляционные битумосодержащие и полимерные (термопластичные или эластомерные). Правила отбора образцов.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1. Лицевая поверхность (surface): верхняя сторона полотна материала, которая является рабочей при его эксплуатации; обычно находится внутри рулона.

3.2. Гранула (granule): частица посыпки, не проходящая через сито в соответствии с Приложением B, подраздел B.1.2.

4. Сущность метода

Сущность метода заключается в определении прочности сцепления гранул посыпки с покровным слоем при проведении испытания с применением щетки в определенных условиях.

Прочность сцепления определяют как отношение массы удаленных с помощью щетки гранул посыпки к исходной массе гранул посыпки образца, не подвергавшегося испытанию и вырубленного из того же рулона.

5. Средства испытаний

5.1. Устройство с рабочим органом в виде съемной щетки, обеспечивающее автоматическое возвратно-поступательное линейное перемещение щетки относительно образца с прижимающей нагрузкой (21,5 +/- 0,5) Н.

Постоянная амплитуда A относительного перемещения оси съемной щетки должна быть (200 +/- 20) мм, средняя скорость перемещения — 50 циклов за время (55 +/- 5) с.

Устройство должно быть снабжено зажимами шириной не менее 50 мм для закрепления образца с двух концов.

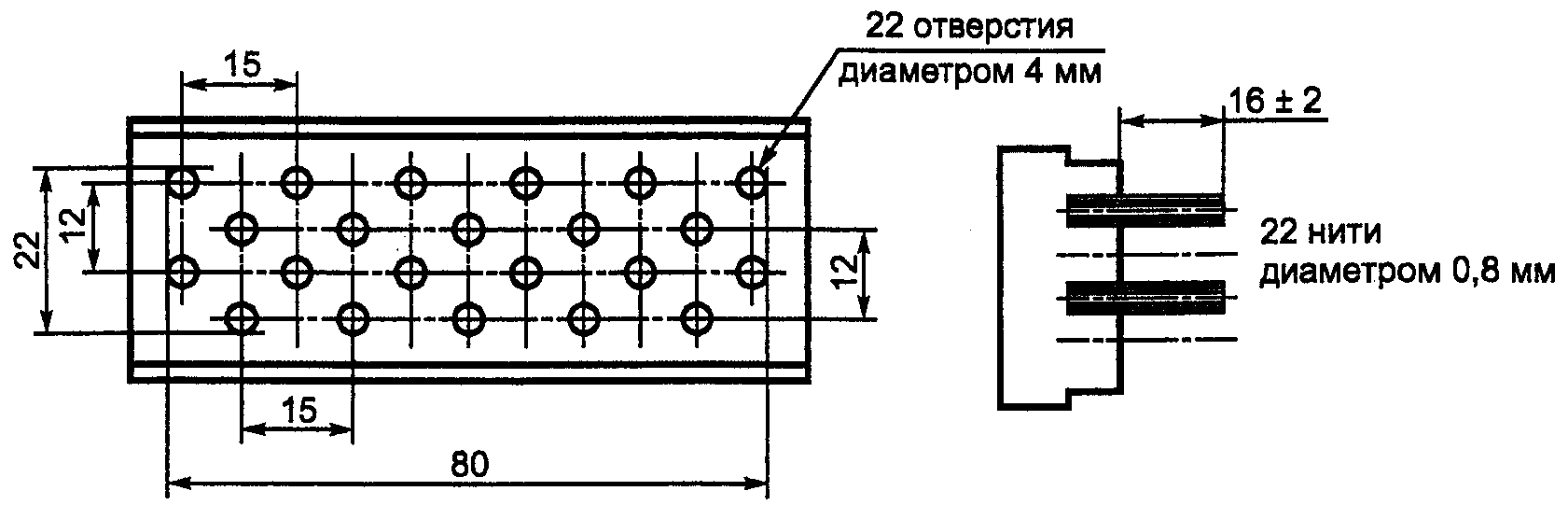

5.2. Съемная щетка представляет собой металлический блок, в котором просверлены 22 глухих отверстия диаметром 4 мм, как показано в Приложении A, рисунок A.1. В каждое отверстие вставлены 22 полиамидных нити диаметром 0,80 мм, выступающие на расстояние (16 +/- 2) мм.

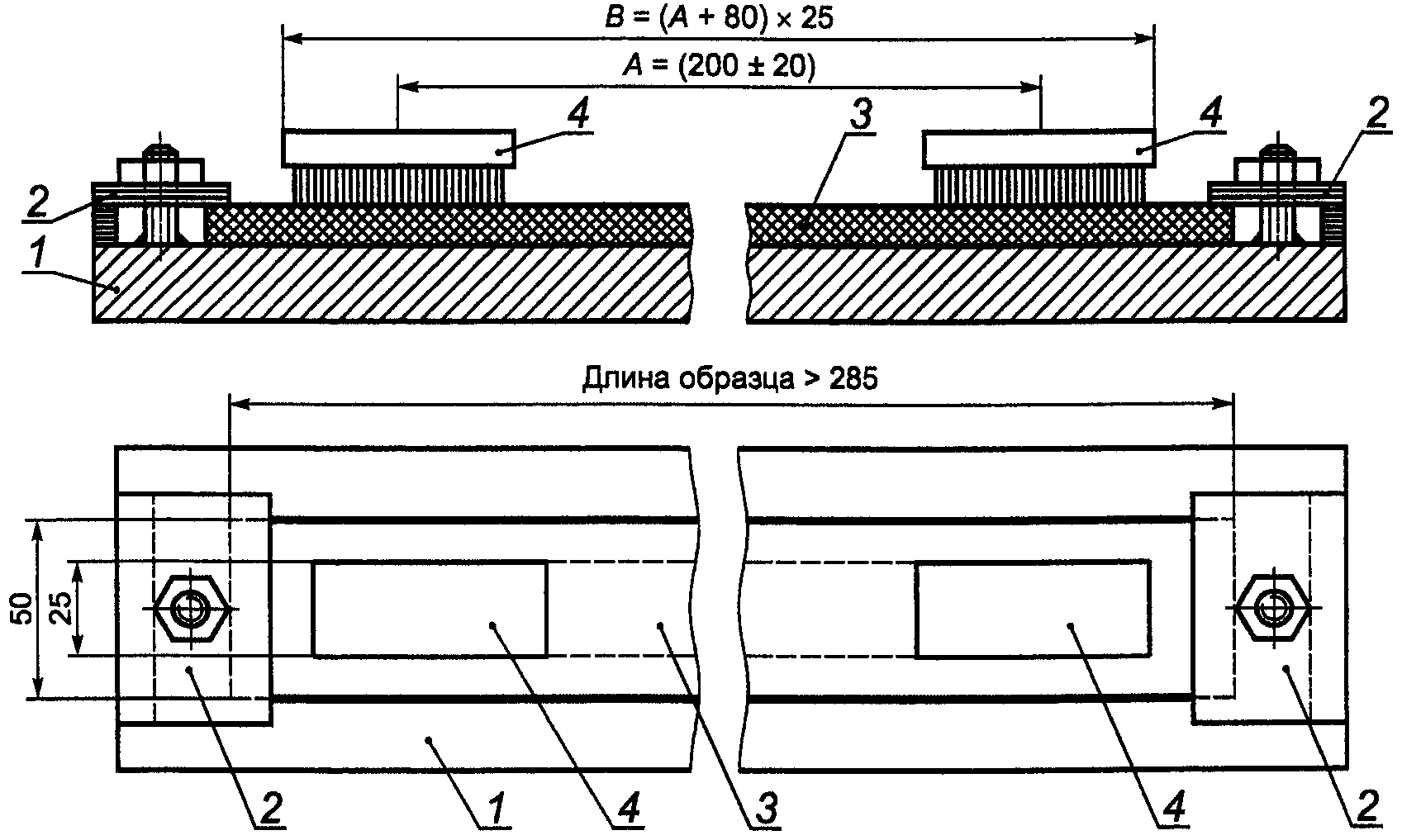

Рабочая площадь съемной щетки — 80 x 25 мм2. Рабочая площадь образца, подвергаемая обработке щеткой, — [(А + 80) x 25] мм2, как показано в Приложении A, рисунок A.2.

Максимальное использование одной съемной щетки не должно превышать 100 испытаний или менее, если выступающая часть нитей менее 13 мм.

5.3 Весы с погрешностью взвешивания не более +/- 0,01 г.

5.4. Устройство для вырубки образцов шириной (50 +/- 1) мм и требуемой длины.

5.5. Помещение для кондиционирования образцов с температурой (23 +/- 2) °C и относительной влажностью (50 +/- 20)%.

5.6. Бытовой пылесос мощностью 500 Вт с насадкой для всасывания воздуха шириной 50 мм.

6. Отбор и подготовка образцов

6.1 Отбор образцов

Отбор образцов проводят в соответствии с требованиями ЕН 13416.

6.2 Подготовка образцов

Испытание проводят на пяти образцах шириной (50 +/- 1) мм и длиной не менее 285 мм, вырубленных в направлении длины полотна материала.

Образцы перед испытанием выдерживают в помещении для кондиционирования при температуре (23 +/- 2) °C в течение (24 +/- 0,5) ч.

Определяют массу M_{1i} каждого образца до испытания с погрешностью не более +/- 0,01 г.

7. Методика проведения испытаний

Массу гранул посыпки, удаленных щеткой с образца, сопоставляют с исходной массой гранул посыпки образца, не подвергавшегося испытанию и вырубленного из того же рулона в том же месте полотна материала относительно оси или концов рулона.

Исходную массу гранул посыпки образца определяют в соответствии с Приложением B.

Испытуемый образец закрепляют в зажимах устройства посыпкой вверх, устанавливают щетку с грузом на образец так, чтобы направление длины щетки соответствовало направлению длины образца (см. Приложение A, рисунок A.2).

Выполняют 50 циклов возвратно-поступательных перемещений щетки, после чего образец вынимают из машины.

Указанную процедуру повторяют для каждого образца.

Удаляют отставшие гранулы с образца, перемещая насадку пылесоса вдоль его поверхности. Определяют массу M_{2i} каждого образца после испытания с погрешностью не более +/- 0,01 г.

8. Обработка результатов

Прочность сцепления гранул посыпки с покровным слоем M_{i} , %, вычисляют по формуле

где G_{0} — исходная масса гранул посыпки, г/м2, определенная для той трети рулона, откуда отрезалась полоса для вырубки образцов в соответствии с ЕН 13416; определяется в соответствии с Приложением B;

M_{1i} — масса образца до испытания, г;

M_{2i} — масса образца после испытания, г;

B — рабочая площадь образца, обработанная щеткой, м2.

9. Точность метода

Настоящий стандарт не содержит данных о точности метода.

Примечание. Точность метода будет установлена после получения необходимого числа данных о повторяемости r и воспроизводимости R результатов межлабораторных испытаний.

10. Отчет об испытаниях

Отчет об испытаниях должен содержать:

a) данные, необходимые для идентификации испытуемого материала;

b) ссылку на настоящий стандарт и отклонения от его требований;

c) информацию об отборе и подготовке образцов в соответствии с разделом 6;

d) информацию о проведении испытаний в соответствии с разделом 7;

e) результаты испытаний в соответствии с разделом 8;

f) дату проведения испытаний.

B.1. Средства испытаний и вспомогательные материалы

B.1.1. Насадка для горячего экстрагирования типа аппарата Сокслета.

B.1.2. Сито с номинальным размером стороны ячейки 315 мкм в соответствии с ИСО 565.

B.1.3. Растворитель, например толуол, трихлорэтилен или дихлорметан, отвечающий национальным требованиям безопасности.

B.1.4. Весы с погрешностью взвешивания не более +/- 0,01 г.

B.2. Подготовка образцов

Образцы вырубают из тех же рулонов, которые были отобраны для проведения испытаний на прочность сцепления гранул посыпки с покровным слоем. Исключают первый и последний метры полотна материала в направлении длины рулона, а также участок полотна шириной 100 мм, прилегающий к кромке в направлении ширины полотна. Разбивают полотно материала в рулоне на три равные части по длине полотна.

Из каждой трети рулона вырубают по два образца размерами [(100 x 100) +/- 1] мм (площадь образца — 0,01 м2) или размерами [(70 x 50) +/- 1] мм (площадь образца — 0,0035 м2). Каждую пару образцов используют для определения исходной массы гранул посыпки в каждой трети рулона, отобранного для проведения испытания на прочность сцепления гранул посыпки с покровным слоем.

B.3. Методика проведения испытания

B.3.1. Вычисляют площадь образца S_{i} , м2.

B.3.2. Образец помещают в экстрактор и заливают необходимым количеством растворителя.

B.3.3. Экстрагируют растворимые компоненты при нагревании до появления бесцветного раствора (обычно в течение 1 — 2 ч).

B.3.4. Образец вынимают из экстрактора, высушивают при температуре (105 +/- 2) °C в течение не менее 2 ч.

B.3.5. Гранулы посыпки отделяют от других компонентов с помощью сита (см. B.1.2).

B.3.6. Определяют массу гранул посыпки N_{i} с погрешностью не более +/- 0,01 г. Указанную процедуру повторяют для каждого образца.

B.4. Обработка и представление результатов

B.4.1. Массу гранул посыпки на единицу площади G_{i} , г/м2, каждого образца вычисляют по формуле

где N_{i} — масса гранул посыпки на одном образце, г;

S_{i} — площадь образца, м2.

B.4.2. Исходную массу гранул посыпки G_{0} , г/м2, вычисляют как среднеарифметическое значение результатов испытания отдельных образцов, вырубленных из одной и той же трети рулона.
