ГОСТ EN 12039-2011. Межгосударственный стандарт. Материалы кровельные и гидроизоляционные гибкие битумосодержащие. Метод определения адгезии гранул посыпки к покровному слою
(введен в действие Приказом Росстандарта от 27.12.2012 № 1995-ст)
Примечание
Документ введен в действие с 1 июля 2013 года.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ Р ЕН 12039-2008"]:::rst click n0 "https://bukva.ai/docs/gost-r-en-12039-2008" "ГОСТ Р ЕН 12039-2008. Материалы кровельные и гидроизоляционные гибкие битумосодержащие. Метод определения прочности сцепления гранул посыпки с покровным слоем (утв. Приказом Ростех" n1["ГОСТ EN 12039-2011"]:::doc click n1 "https://bukva.ai/docs/gost-en-12039-2011" "ГОСТ EN 12039-2011. Межгосударственный стандарт. Материалы кровельные и гидроизоляционные гибкие битумосодержащие. Метод определения адгезии гранул посыпки к покровному слою (введе" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 27 декабря 2012 г. № 1995-ст
МАТЕРИАЛЫ КРОВЕЛЬНЫЕ И ГИДРОИЗОЛЯЦИОННЫЕ ГИБКИЕ БИТУМОСОДЕРЖАЩИЕ
МЕТОД ОПРЕДЕЛЕНИЯ АДГЕЗИИ ГРАНУЛ ПОСЫПКИ К ПОКРОВНОМУ СЛОЮ
Roofing and hydraulic-insulating flexible bitumen-based materials. Method for determination of granules to coating layer adhesion
1 июля 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены».
Сведения о стандарте
1. Подготовлен Корпорацией «ТехноНИКОЛЬ» и федеральным государственным бюджетным учреждением «Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук» («НИИСФ РААСН») на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4.
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (приложение Д к Протоколу от 8 декабря 2011 г. № 39).
4. Настоящий стандарт идентичен европейскому региональному стандарту EN 12039:1999. Flexible sheets for waterproofing — Bitumen sheets for roof waterproofing — Determination of adhesion of granules (Материалы гибкие гидроизоляционные. Материалы кровельные и гидроизоляционные битумосодержащие. Определение адгезии гранул посыпки к покровному слою).
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным международному и европейскому региональному стандартам приведены в дополнительном Приложении ДА.
Наименование настоящего стандарта изменено по отношению к наименованию европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2012 г. № 1995-ст межгосударственный стандарт ГОСТ EN 12039-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Применение настоящего стандарта, устанавливающего метод определения адгезии гранул посыпки к покровному слою кровельных и гидроизоляционных гибких битумосодержащих материалов, позволяет получить адекватную оценку качества материалов, производимых в государствах Евразийского экономического сообщества и странах ЕС, а также обеспечить конкурентоспособность продукции на международном рынке.
Настоящий стандарт применяют, если заключенные контракты или другие согласованные условия предусматривают применение материалов с характеристиками, гармонизированными с требованиями европейских региональных стандартов, а также в случаях, когда это технически и экономически целесообразно.
1. Область применения
Настоящий стандарт распространяется на кровельные и гидроизоляционные гибкие битумосодержащие материалы (далее — материалы) и устанавливает требования к средствам испытаний и методике определения адгезии гранул посыпки к покровному слою.
2. Нормативные ссылки
ISO 565:1990. Test sieves — Metal wire cloth, perforated metal plate and electroformed sheet — Nominal sizes of openings (Сита для испытаний. Металлические проволочные сита, перфорированные металлические пластины и электроформованные листы. Номинальные размеры отверстий)
EN 13416:2001. Flexible sheets for waterproofing — Bitumen, plastic and rubber sheets for roof waterproofing — Rules for sampling [Материалы гибкие гидроизоляционные. Материалы кровельные и гидроизоляционные битумосодержащие и полимерные (термопластичные или эластомерные). Правила отбора образцов].
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Лицевая поверхность (surface): верхняя сторона полотна материала, которая является рабочей при его эксплуатации; обычно находится внутри рулона.
3.2. Гранула (granule): частица посыпки, не проходящая через сито в соответствии с Приложением B, подраздел B.1.2.
4. Сущность метода
Сущность метода заключается в определении адгезии гранул посыпки к покровному слою при проведении испытания с применением щетки в определенных условиях.
Адгезию определяют как отношение массы удаленных с помощью щетки гранул посыпки к исходной массе гранул посыпки образца, не подвергавшегося испытанию и вырубленного из того же рулона.
5. Средства испытаний
5.1. Устройство с рабочим органом в виде съемной щетки, обеспечивающее автоматическое возвратно-поступательное линейное перемещение щетки относительно образца с прижимающей нагрузкой (21,5 +/- 0,5) Н.
Постоянная амплитуда A относительного перемещения оси съемной щетки должна быть (200 +/- 20) мм, средняя скорость перемещения — 50 циклов за время (55 +/- 5) с.
Устройство должно быть снабжено зажимами шириной не менее 50 мм для закрепления образца с двух концов.

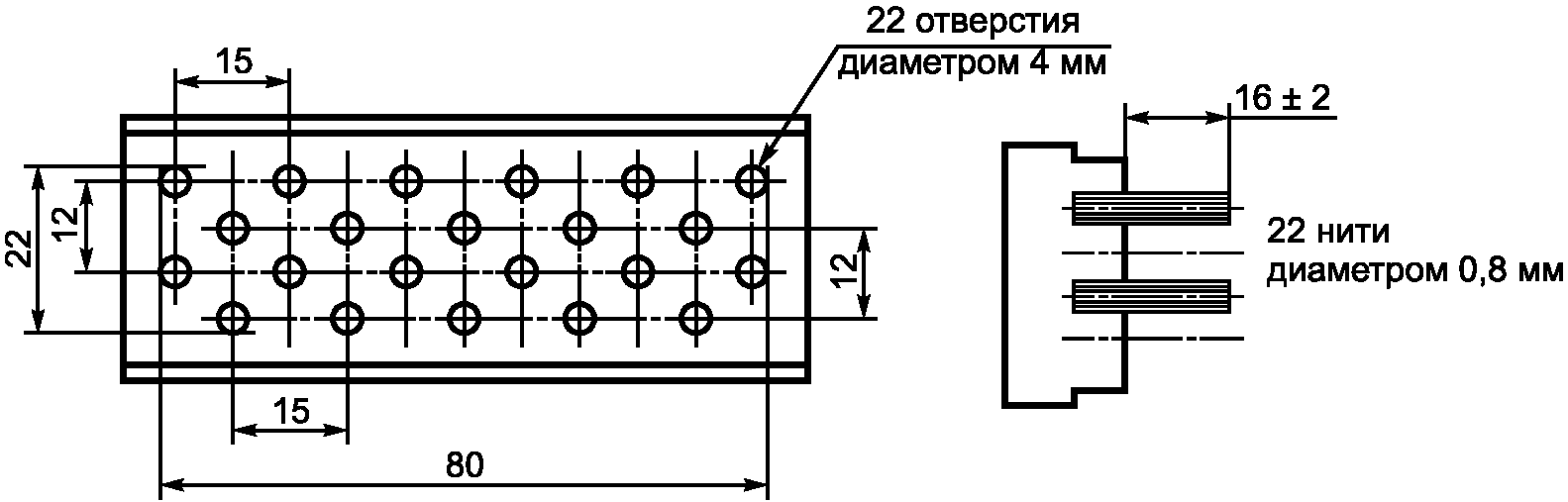

5.2. Съемная щетка представляет собой металлический блок, в котором просверлены 22 глухих отверстия диаметром 4 мм, как показано в Приложении A, рисунок A.1. В каждое отверстие вставлены 22 полиамидные нити диаметром 0,80 мм, выступающие на расстояние (16 +/- 2) мм.
Рабочая площадь съемной щетки 80 x 25 мм2. Рабочая площадь образца, подвергаемая обработке щеткой, [(A + 80) x 25] мм2, как показано в Приложении A, рисунок A.2.
Максимальное использование одной съемной щетки не должно превышать 100 испытаний или менее, если выступающая часть нитей менее 13 мм.
5.3 Весы с погрешностью взвешивания не более +/- 0,01 г.
5.4. Устройство для вырубки образцов шириной (50 +/- 1) мм и требуемой длины.
5.5. Помещение для кондиционирования образцов с температурой (23 +/- 2) °C и относительной влажностью (50 +/- 20)%.
5.6. Бытовой пылесос мощностью 500 Вт с насадкой для всасывания воздуха шириной 50 мм.
6. Отбор и подготовка образцов
6.1 Отбор образцов
Отбор образцов проводят в соответствии с требованиями EN 13416.
6.2 Подготовка образцов
Испытания проводят на пяти образцах шириной (50 +/- 1) мм и длиной не менее 285 мм, вырубленных в направлении длины полотна материала.
Образцы перед испытанием выдерживают в помещении для кондиционирования при температуре (23 +/- 2) °C в течение (24 +/- 0,5) ч.
Определяют массу M_{1i} каждого образца до испытания с погрешностью не более +/- 0,01 г.
7. Методика проведения испытаний
Массу гранул посыпки, удаленных щеткой с образца, сопоставляют с исходной массой гранул посыпки образца, не подвергавшегося испытанию и вырубленного из того же рулона в том же месте полотна материала относительно оси или концов рулона.
Исходную массу гранул посыпки образца определяют в соответствии с Приложением B.
Испытуемый образец закрепляют в зажимах устройства посыпкой вверх, устанавливают щетку с грузом на образец так, чтобы направление длины щетки соответствовало направлению длины образца (см. Приложение A, рисунок A.2).
Выполняют 50 циклов возвратно-поступательных перемещений щетки, после чего образец вынимают из машины.
Указанную процедуру повторяют для каждого образца.
Удаляют отставшие гранулы с образца, перемещая насадку пылесоса вдоль его поверхности. Определяют массу M_{2i} каждого образца после испытания с погрешностью не более +/- 0,01 г.
8. Обработка результатов
Адгезию гранул посыпки к покровному слою M_{i} , %, вычисляют по формуле
M_{i} = \frac{M_{1i} - M_{2i}}{BG_{0}} 100 , (1)
где G_{0} — исходная масса гранул посыпки, г/м2, определенная для той трети рулона, откуда отрезалась полоса для вырубки образцов в соответствии с EN 13416; определяется в соответствии с Приложением B;
M_{1i} — масса образца до испытания, г;
M_{2i} — масса образца после испытания, г;
B — рабочая площадь образца, обработанная щеткой, м2.
9. Точность метода
Настоящий стандарт не содержит данных о точности метода.
Примечание. Точность метода будет установлена после получения необходимого количества данных о повторяемости r и воспроизводимости R результатов межлабораторных испытаний.
10. Отчет об испытаниях
Отчет об испытаниях должен содержать:
a) данные, необходимые для идентификации испытуемого материала;
b) ссылку на настоящий стандарт и отклонения от его требований;
c) информацию об отборе и подготовке образцов в соответствии с разделом 6;
d) информацию о проведении испытаний в соответствии с разделом 7;
e) результаты испытаний в соответствии с разделом 8;
(обязательное)
ЩЕТКИ И УЧАСТКА, ПОДВЕРГАЕМОГО ОБРАБОТКЕ ЩЕТКОЙ

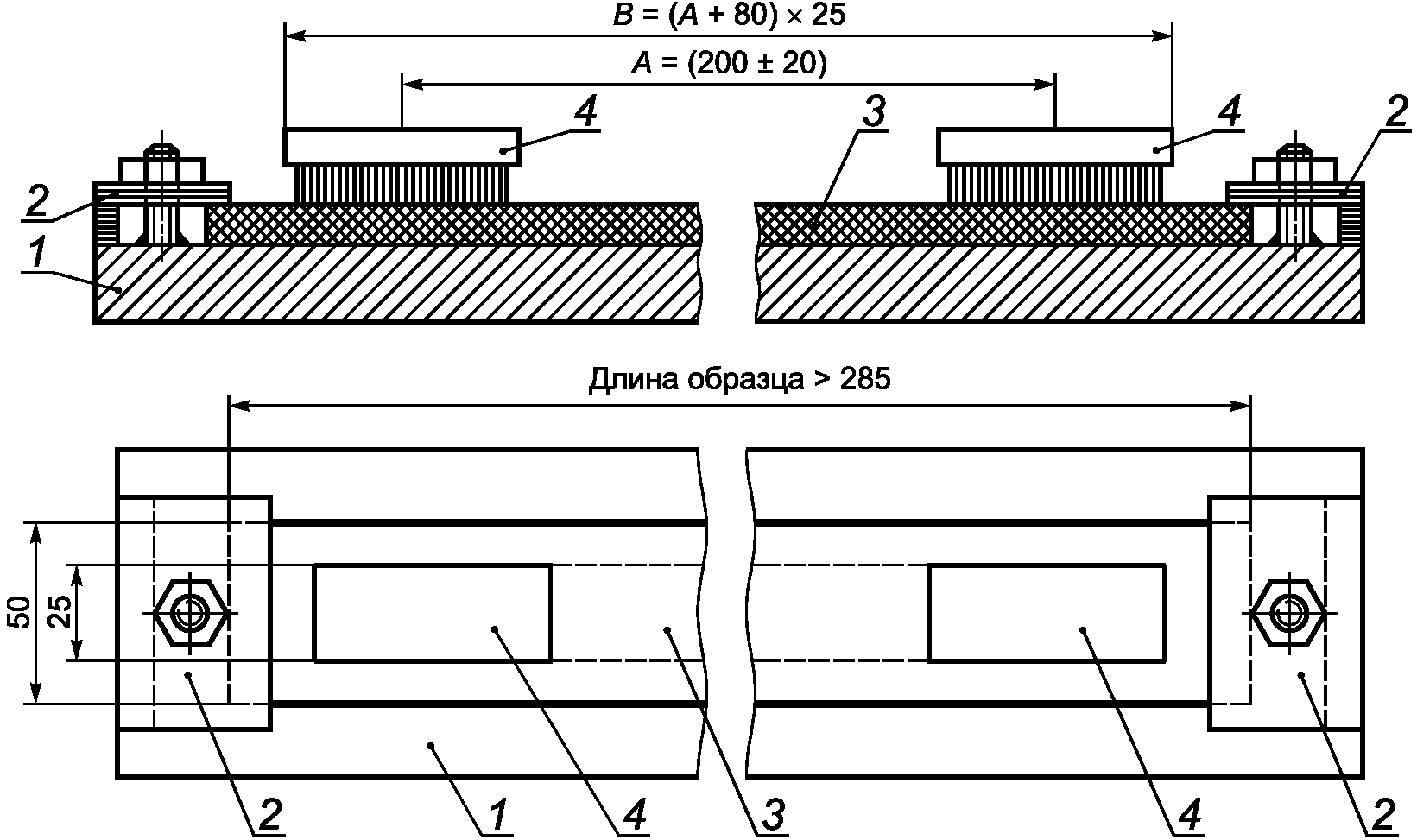

Рисунок A.2. Участок, подвергаемый обработке щеткой
(обязательное)
B.1. Средства испытаний и вспомогательные материалы
B.1.1. Насадка для горячего экстрагирования типа аппарата Сокслета.
B.1.2. Сито с номинальным размером стороны ячейки 315 мкм в соответствии с ISO 565.
B.1.3. Растворитель, например толуол, трихлорэтилен или дихлорметан, соответствующий требованиям безопасности.
B.1.4. Весы с погрешностью взвешивания не более +/- 0,01 г.
Образцы вырубают из тех же рулонов, которые были отобраны для определения адгезии гранул посыпки к покровному слою. Исключают первый и последний метры полотна материала в направлении длины рулона, а также участок полотна шириной 100 мм, прилегающий к кромке в направлении ширины полотна. Разбивают полотно материала в рулоне на три равные части по длине полотна.
Из каждой трети рулона вырубают по два образца размерами [(100 x 100) +/- 1] мм (площадь образца 0,01 м2) или размерами [(70 x 50) +/- 1] мм (площадь образца — 0,0035 м2). Каждую пару образцов используют для определения исходной массы гранул посыпки в каждой трети рулона, отобранного для проведения испытания на адгезию гранул посыпки к покровному слою.
B.3. Методика проведения испытания
B.3.1. Вычисляют площадь образца S_{i} , м2.
B.3.2. Образец помещают в экстрактор и заливают необходимым количеством растворителя.
B.3.3. Экстрагируют растворимые компоненты при нагревании до появления бесцветного раствора (обычно в течение 1 — 2 ч).
B.3.4. Образец вынимают из экстрактора, высушивают при температуре (105 +/- 2) °C в течение не менее 2 ч.
B.3.5. Гранулы посыпки отделяют от других компонентов с помощью сита (см. B.1.2).
B.3.6. Определяют массу гранул посыпки N_{i} с погрешностью не более +/- 0,01 г. Указанную процедуру повторяют для каждого образца.
B.4. Обработка и представление результатов
B.4.1. Массу гранул посыпки на единицу площади G_{i} , г/м2, каждого образца вычисляют по формуле
где N_{i} — масса гранул посыпки на одном образце, г;
B.4.2. Исходную массу гранул посыпки G_{0} , г/м2, вычисляют как среднеарифметическое значение результатов испытаний отдельных образцов, вырубленных из одной и той же трети рулона.
СВЕДЕНИЯ О СООТВЕТСТВИИ МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ
ССЫЛОЧНЫМ МЕЖДУНАРОДНОМУ И ЕВРОПЕЙСКОМУ
РЕГИОНАЛЬНОМУ СТАНДАРТАМ
| Обозначение ссылочных международного и европейского регионального стандартов | Степень соответствия | Обозначение и наименование соответствующего межгосударственного стандарта |
| ISO 565:1990. Сита для испытаний. Металлические проволочные сита, перфорированные металлические пластины и электроформованные листы. Номинальные размеры отверстий | - | <*> |
| EN 13416:2001. Материалы гибкие гидроизоляционные. Материалы кровельные и гидроизоляционные битумосодержащие и полимерные (термопластичные или эластомерные). Правила отбора образцов | IDT | ГОСТ EN 13416-2011. Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные или эластомерные). Правила отбора образцов |
| <*> Соответствующий межгосударственный стандарт отсутствует. Оригинал международного стандарта может быть представлен национальным органом по стандартизации. | ||
| Примечание. В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - IDT — идентичные стандарты. | ||
