НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МАТЕРИАЛЫ КРОВЕЛЬНЫЕ И ГИДРОИЗОЛЯЦИОННЫЕ ГИБКИЕ БИТУМОСОДЕРЖАЩИЕ И ПОЛИМЕРНЫЕ (ТЕРМОПЛАСТИЧНЫЕ ИЛИ ЭЛАСТОМЕРНЫЕ)

ПРАВИЛА ОТБОРА ОБРАЗЦОВ

Roofing, hydraulic-insulating, flexible, bitumen-based materials and polymeric (thermoplastic or elastomer) materials. Rules for sampling

EN 13416:2001 Flexible sheets for waterproofing — Bitumen, plastic and rubber sheets for roof waterproofing — Rules for sampling (IDT)

ГОСТ Р ЕН 13416-2008

1 сентября 2009 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Подготовлен Компанией «ТехноНИКОЛЬ» и научно-исследовательским институтом строительной физики Российской академии архитектуры и строительных наук (НИИСФ РААСН) на основе выполненного Открытым акционерным обществом «Центр методологии нормирования и стандартизации в строительстве» (ОАО «ЦНС») аутентичного перевода европейского стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 465 «Строительство».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. № 726-ст.

4. Настоящий стандарт идентичен европейскому стандарту ЕН 13416:2001 «Материалы гибкие гидроизоляционные — Материалы кровельные и гидроизоляционные битумосодержащие и полимерные (термопластичные или эластомерные) — Правила отбора образцов» (EN 13416:2001 «Flexible sheets for waterproofing — Bitumen, plastic and rubber sheets for roof waterproofing — Rules for sampling»).

Наименование настоящего стандарта изменено по отношению к наименованию европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).

При применении настоящего стандарта рекомендуется вместо ссылочных европейских стандартов использовать соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении А.

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение

Применение настоящего стандарта, устанавливающего правила отбора образцов, позволяет получить адекватную оценку качества кровельных и гидроизоляционных гибких материалов, производимых в Российской Федерации и странах ЕС, обеспечить конкурентоспособность российской продукции на международном рынке, активизировать участие Российской Федерации в работе по международной стандартизации.

Настоящий стандарт применяют, если заключенные контракты или другие согласованные условия предусматривают применение кровельных и гидроизоляционных гибких материалов с характеристиками, гармонизированными с требованиями европейских стандартов, а также в случаях, когда это технически и экономически целесообразно.

1. Область применения

Настоящий стандарт устанавливает общие правила формирования выборки рулонов кровельных и гидроизоляционных гибких битумосодержащих и полимерных (термопластичных или эластомерных) материалов (далее — материалы), от которых отрезают полосы для вырубки образцов для испытаний, а также процедуру кондиционирования рулонов, попавших в выборку, перед отрезанием полосы для вырубки образцов для испытаний.

Настоящий стандарт предназначен для определения характеристик материалов после их изготовления или поставки, до их укладки. Требования настоящего стандарта распространяются только на материалы и не применимы для определения характеристик изготовленных из них гидроизоляционных систем после производства работ.

Требования настоящего стандарта должны быть взаимоувязаны с методами определения характеристик материалов конкретных видов, из которых вырубают образцы для испытаний.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие европейские стандарты:

ЕН 1850-1:1999. Материалы гибкие гидроизоляционные. Определение видимых дефектов. Часть 1: Материалы кровельные и гидроизоляционные битумосодержащие

ЕН 1850-2:2001. Материалы гибкие гидроизоляционные. Определение видимых дефектов. Часть 2: Материалы кровельные и гидроизоляционные полимерные (термопластичные или эластомерные).

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1. Партия (consignment): совокупность рулонов произведенного или поставленного материала, представленных для испытаний.

3.2. Выборка (sample): рулон материала, отобранный из партии, от которого отрезают полосу материала для вырубки образцов для испытаний.

3.3. Отбор образцов (sampling): процедура, используемая для формирования выборки рулонов из партии для приготовления образцов и проведения испытаний третьей стороной (см. рисунок 1).

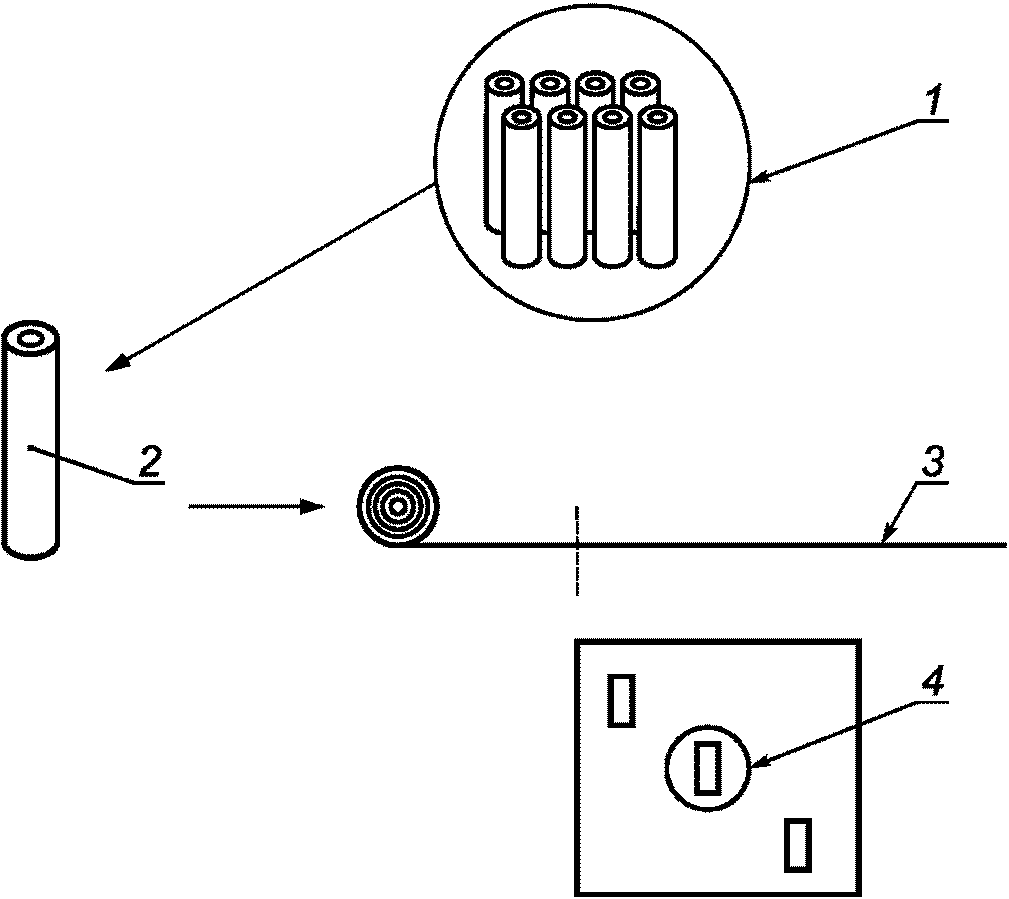

Рисунок 1. Схема отбора образцов

3.4. Полоса материала (test piece): часть рулона, попавшего в выборку, из которой вырубают образцы для испытаний.

3.5. Образец для испытаний (test specimen): образец материала строго определенных размеров, вырубленный из полосы материала.

3.6. Продольное направление (longitudinal direction): направление в плоскости полотна материала, параллельное направлению изготовления.

3.7. Поперечное направление (transversal direction): направление в плоскости полотна материала, перпендикулярное к направлению изготовления.

4. Сущность метода

Данный метод описывает последовательность действий, необходимых для отбора образцов и проведения испытаний.

5. Объем выборки

Объем выборки должен быть согласован между заинтересованными сторонами. При отсутствии такого согласования объем выборки устанавливают в соответствии с таблицей 1.

Таблица 1

Объем выборки в зависимости от размера партии

Не допускается включать в выборку поврежденные рулоны.

6. Полосы материала для вырубки образцов и образцы для испытаний

6.1 Кондиционирование

Рулоны, включенные в выборку, должны быть предварительно выдержаны при температуре (20 +/- 10) °C в течение не менее 24 ч перед отрезанием полосы материала.

6.2 Полосы материала для вырубки образцов

Отобранный рулон раскатывают на плоской поверхности и отрезают полосу материала по всей ширине полотна и такой длины, чтобы можно было вырубить образцы, необходимые для проведения всех видов испытаний.

Наружная упаковка рулона должна быть удалена, если упаковкой не является защитный слой материала.

На полосу материала наносят маркировку для идентификации материала, лицевой поверхности полотна и направления изготовления материала.

Полосу материала перед вырубкой образцов выдерживают не менее 20 ч при температуре (23 +/- 2) °C, если иные условия кондиционирования не приведены в стандартах на методы испытаний материалов конкретных видов.

6.3 Образцы для испытаний

Перед вырубкой образцов необходимо осмотреть отрезанные полосы; на них не должно быть складок или морщин, образовавшихся в процессе выборки и транспортирования рулонов.

Полосы не должны иметь видимых дефектов в соответствии с требованиями ЕН 1850-1 или ЕН 1850-2.

Из полосы материала вырубают образцы в соответствии с процедурой, указанной в стандартах на материалы конкретных видов в зависимости от характеристик, подлежащих определению, и требуемого числа образцов для испытаний.

Образцы маркируют для идентификации материала, лицевой поверхности полотна и направления изготовления материала.

7. Отчет об отборе образцов

Отчет об отборе образцов должен содержать:

a) данные, необходимые для идентификации материала, подвергаемого испытанию в соответствии с требованиями стандартов на материалы конкретных видов;

b) ссылку на настоящий стандарт и отклонения от его требований;

c) любые признаки возникновения складок или иных дефектов в процессе производства или кондиционирования;

d) дату и место отбора образцов.
