Изменение № 2 ГОСТ Р 50574-2002 «Автомобили, автобусы и мотоциклы оперативных служб. Цветографические схемы, опознавательные знаки, надписи, специальные световые и звуковые сигналы. Общие требования»

Федеральное агентство по техническому регулированию и метрологии · № ГОСТ Р 50574-2002Действующий акт

(утв. Приказом Ростехрегулирования от 06.04.2009 № 123-ст)

Примечание

Документ введен в действие с 1 октября 2009 года.

Утверждено и введено в действие
Приказом Ростехрегулирования

от 6 апреля 2009 г. № 123-ст

ИЗМЕНЕНИЕ № 2 ГОСТ Р 50574-2002 «АВТОМОБИЛИ, АВТОБУСЫ И МОТОЦИКЛЫ ОПЕРАТИВНЫХ СЛУЖБ. ЦВЕТОГРАФИЧЕСКИЕ СХЕМЫ, ОПОЗНАВАТЕЛЬНЫЕ ЗНАКИ, НАДПИСИ, СПЕЦИАЛЬНЫЕ СВЕТОВЫЕ И ЗВУКОВЫЕ СИГНАЛЫ. ОБЩИЕ ТРЕБОВАНИЯ»

ОКС 01.070, 01.075

43.040.20, 43.160

Группа Д25

Дата введения
1 октября 2009 года

Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 06.04.2009 № 123-ст.

Раздел 1. Первый абзац дополнить перечислением — е):

«е) органов федеральной службы безопасности».

Подпункт 4.2.1. Таблицу 1 дополнить наименованием вида оперативной службы — «Органы федеральной службы безопасности» и сносками <6>, <7>:

Вид оперативной службы	Основные цвета покрытия	Цвета декоративных полос
Органы федеральной службы безопасности:
а) пресечение террористических актов б) разминирование в) пресечение нарушений режима Государственной границы Российской	Черный Желтый Серый Зеленый Светло-серый Черный Зеленый	Трехцветный: «белый — синий — красный» <6> Синий Двухцветный: зеленый, синий <7>
Федерации
<6> Декоративные полосы, равные по ширине, размещаются одна под другой. <7> Полоса зеленого цвета имеет ширину не более 3/5 от ширины декоративной полосы синего цвета и наносится вдоль ее оси симметрии.

Подпункт 4.2.3. Таблицу 1а дополнить наименованием цвета покрытия — «Зеленый»:

Цвет покрытия	Координаты цветности угловых точек допустимых цветовых областей					Минимальный коэффициент яркости Y , % min
Зеленый	x y	0,026 0,399	0,166 0,346	0,286 0,446	0,207 0,771	1,0

Подпункт 4.3.1. Примечания изложить в новой редакции:

«Примечания. 1. Цвет информационных надписей и опознавательных знаков, наносимых на транспортные средства с трехцветной или двухцветной декоративной полосой, настоящим стандартом не регламентируют, а устанавливают нормативными правовыми актами федеральных органов исполнительной власти и организаций, в структуру которых входят соответствующие оперативные службы, исходя из условий обеспечения восприятия и контрастности надписей и знаков по отношению к основному цвету транспортного средства.»

2. На трехцветную и двухцветную декоративные полосы (за исключением декоративных полос транспортных средств, используемых для проведения неотложных действий по пресечению нарушений режима Государственной границы Российской Федерации) информационные надписи и опознавательные знаки не наносят».

Подпункт 4.3.4. Таблицу 2 дополнить наименованием вида оперативной службы — «Органы федеральной службы безопасности» и сносками <7> — <9>:

Вид оперативной службы	Информационная надпись и опознавательный знак	Высота букв, мм, не менее
Органы федеральной службы безопасности <7>:
а) пресечение террористических актов	Информационные надписи не регламентируются	60
б) разминирование	«ФСБ РОССИИ», Геральдический знак — эмблема органов федеральной службы безопасности <8>	60
в) пресечение нарушений режима Государственной границы Российской	«ПОГРАНИЧНАЯ СЛУЖБА ФСБ РОССИИ» <9>, Геральдический знак -	60
Федерации	эмблема органов федеральной службы безопасности <8>
<7> Номенклатуру дополнительных информационных надписей и опознавательных знаков, их размеры (за исключением высоты букв) и размещение на транспортном средстве устанавливает Федеральная служба безопасности Российской Федерации.
<8> Геральдический знак — эмблему органов федеральной службы безопасности наносят на транспортные средства в качестве опознавательного знака, его размеры и правила размещения определяет Федеральная служба безопасности Российской Федерации.
<9> На грузовые автомобили информационные надписи могут не наноситься.

Подпункт 5.3.4. Таблица 3. Графу «Минимальные значения R\prime для пленок цвета» дополнить графой — «зеленый».

Угол наблюдения альфа	Угол падения бета	Минимальные значения R' для пленок цвета
Угол наблюдения альфа	2	зеленый
0,20°	5°	72
	30°	34
	45°	18
0,33°	5°	30
	30°	14
	45°	7
0,50°	5°	25
	30°	14
	45°	9
1,00°	5°	3
	30°	1,4
	45°	-

Подпункт 6.1.3. Примечание 2 после слов «Госавтоинспекции» дополнить словами: «, органов федеральной службы безопасности»;

дополнить примечанием — 3:

«3. На транспортные средства на шасси грузовых автомобилей допускается устанавливать дополнительные проблесковые маячки на крыше кузова или над ней».

Подпункт 6.2.1. Второй абзац после слов «Госавтоинспекции» дополнить словами: «, органов федеральной службы безопасности».

Приложение А дополнить рисунками — А.33 — А.47:

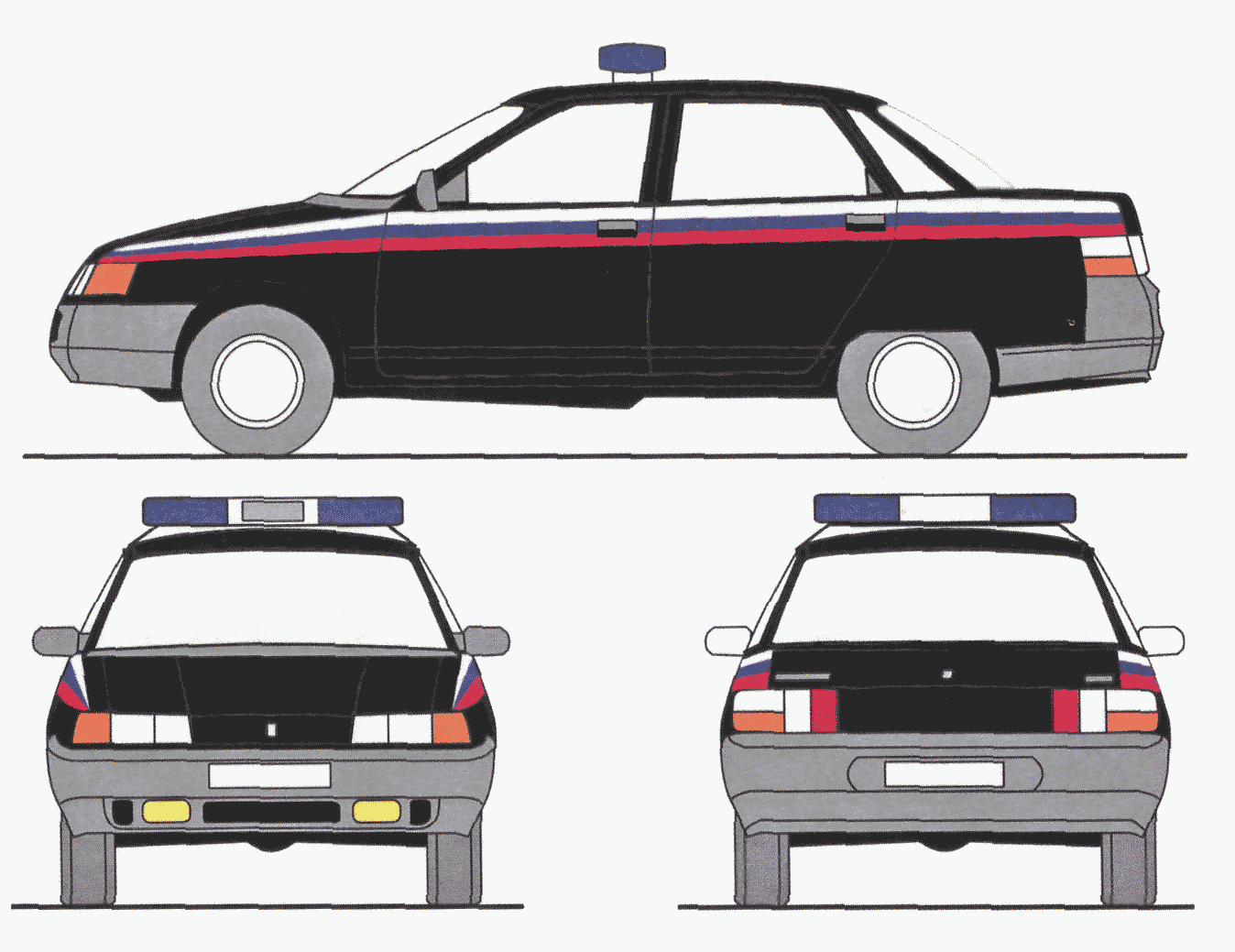

рис. 1

Рисунок А.33. Цветографические схемы автомобилей
органов федеральной службы безопасности,
используемых для проведения неотложных
действий по пресечению террористических актов

рис. 2

Рисунок А.34. Цветографические схемы автомобилей
органов федеральной службы безопасности,
используемых для проведения неотложных
действий по пресечению террористических актов

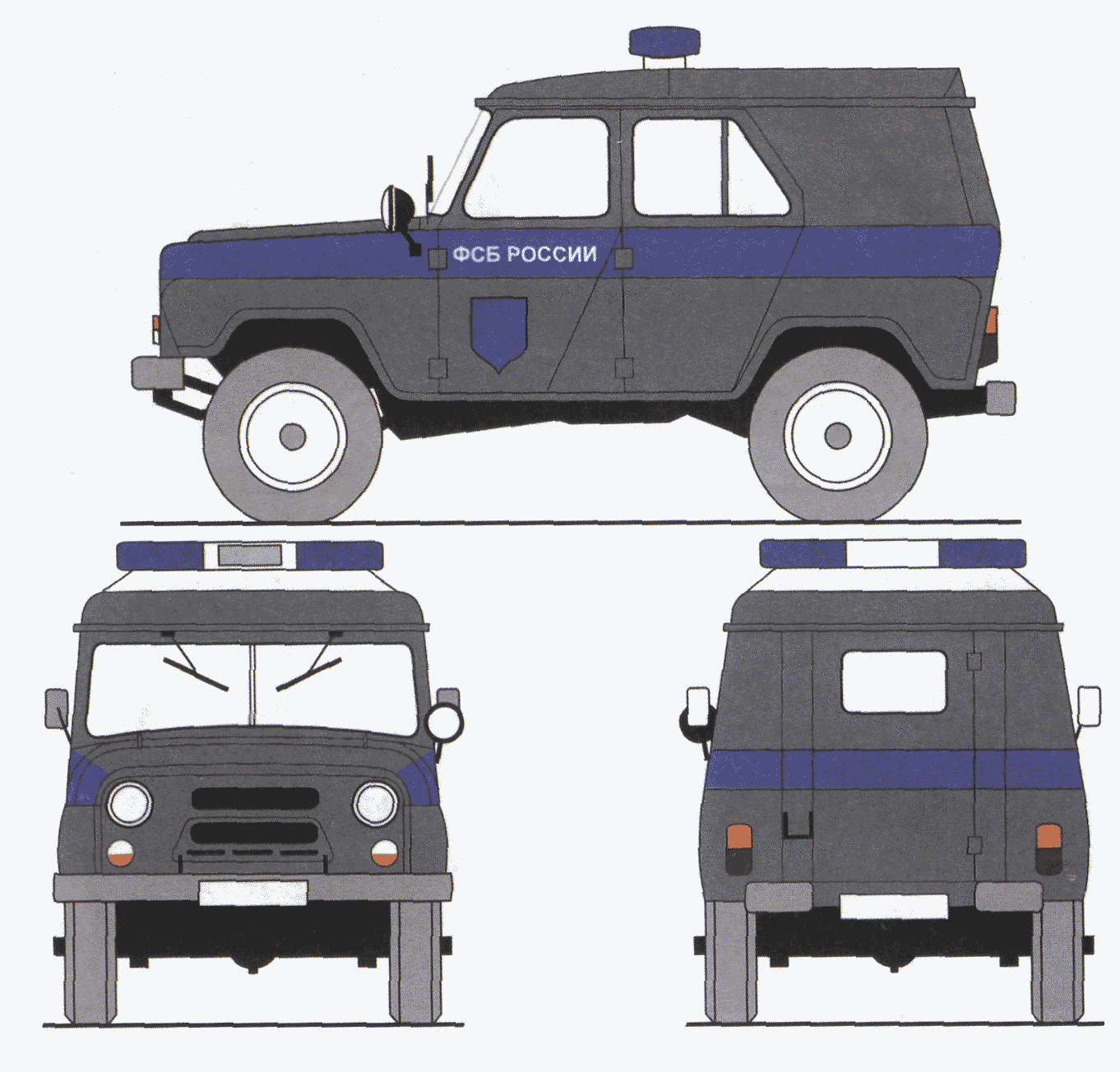

рис. 3

Рисунок А.35. Цветографические схемы автомобилей
органов федеральной службы безопасности,
используемых для проведения неотложных
действий по разминированию

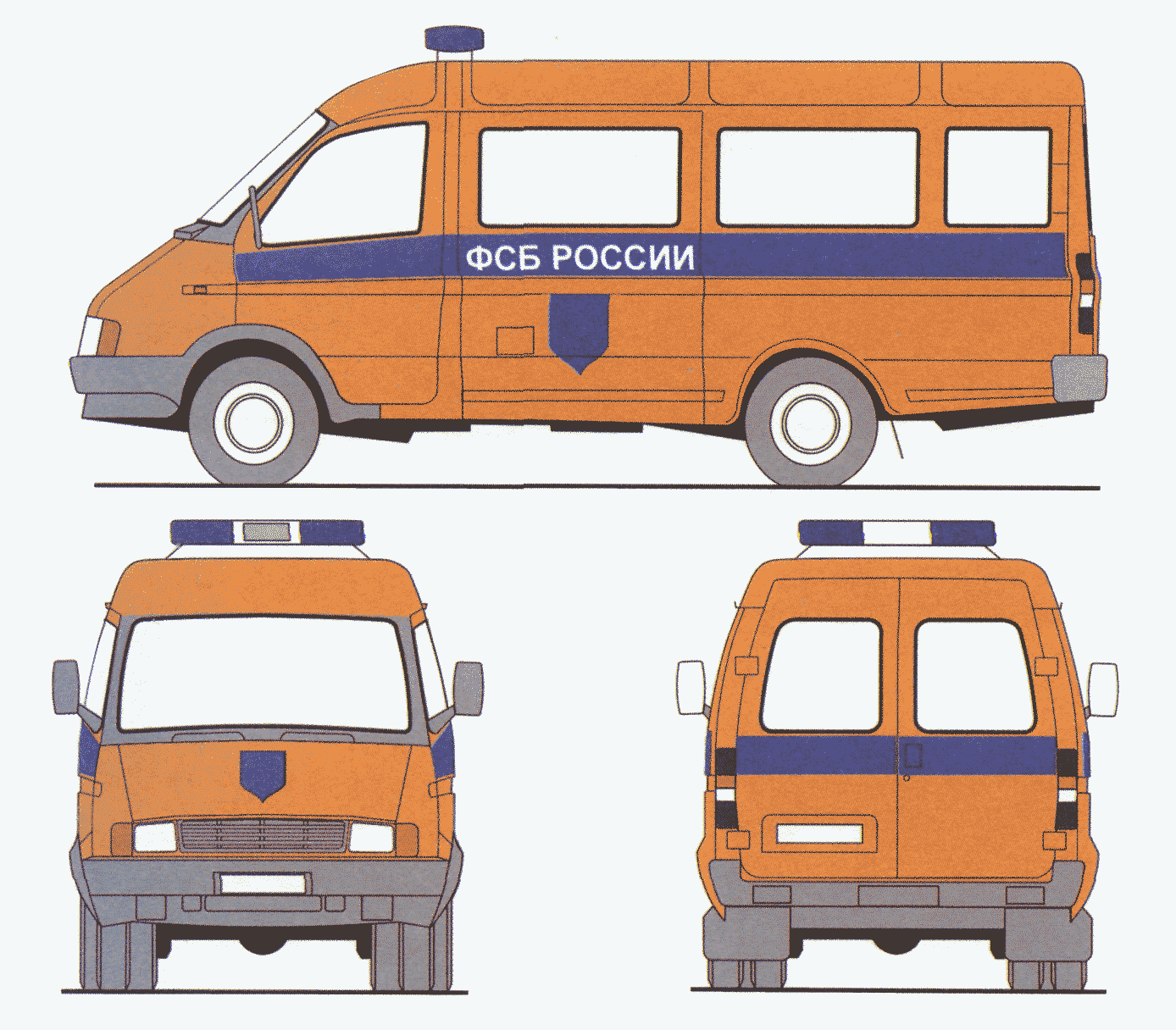

рис. 4

Рисунок А.36. Цветографические схемы автомобилей
органов федеральной службы безопасности,
используемых для проведения неотложных
действий по разминированию

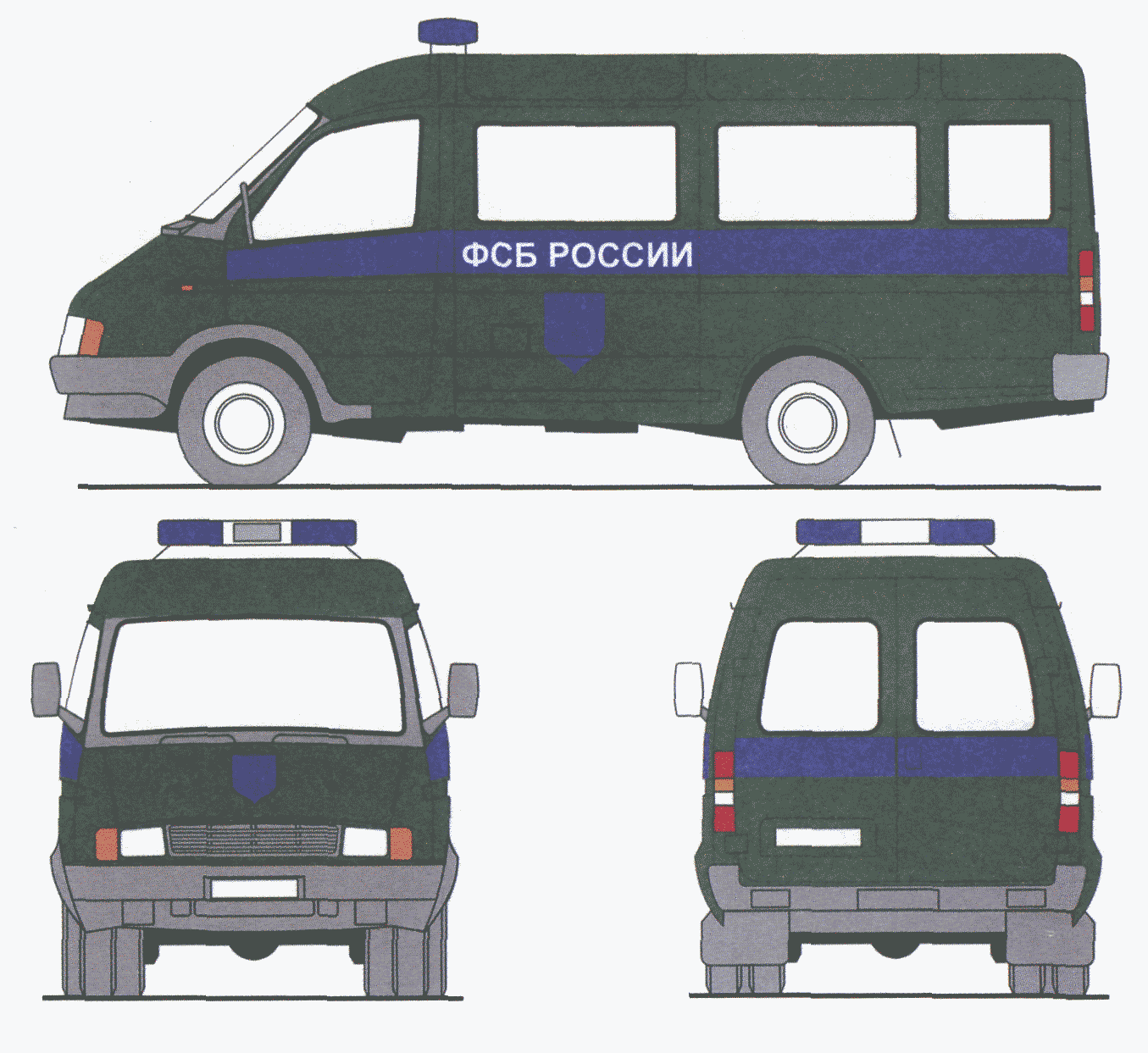

рис. 5

Рисунок А.37. Цветографические схемы автомобилей
органов федеральной службы безопасности,
используемых для проведения неотложных
действий по разминированию

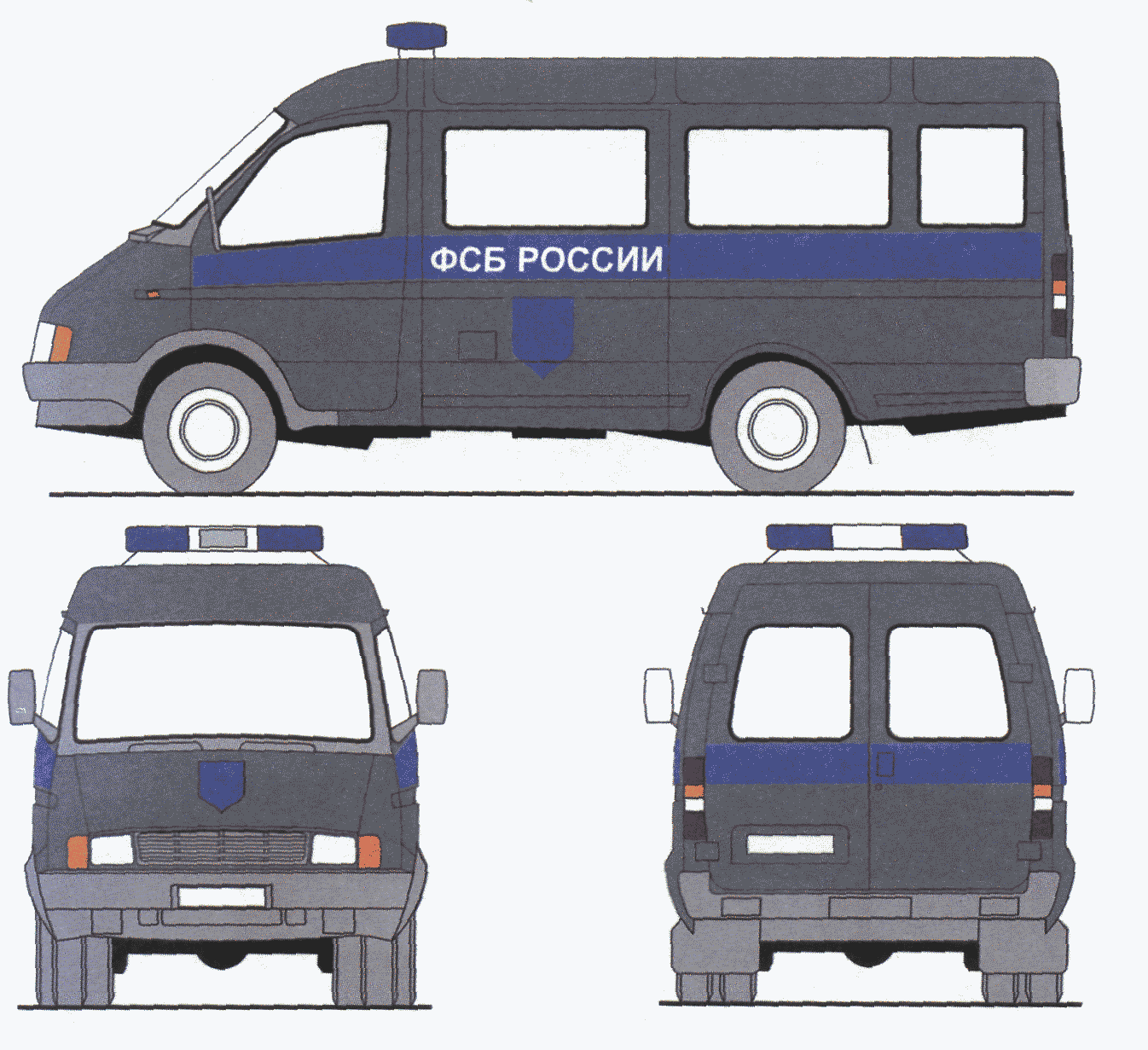

рис. 6

Рисунок А.38. Цветографические схемы автомобилей
органов федеральной службы безопасности,
используемых для проведения неотложных
действий по разминированию

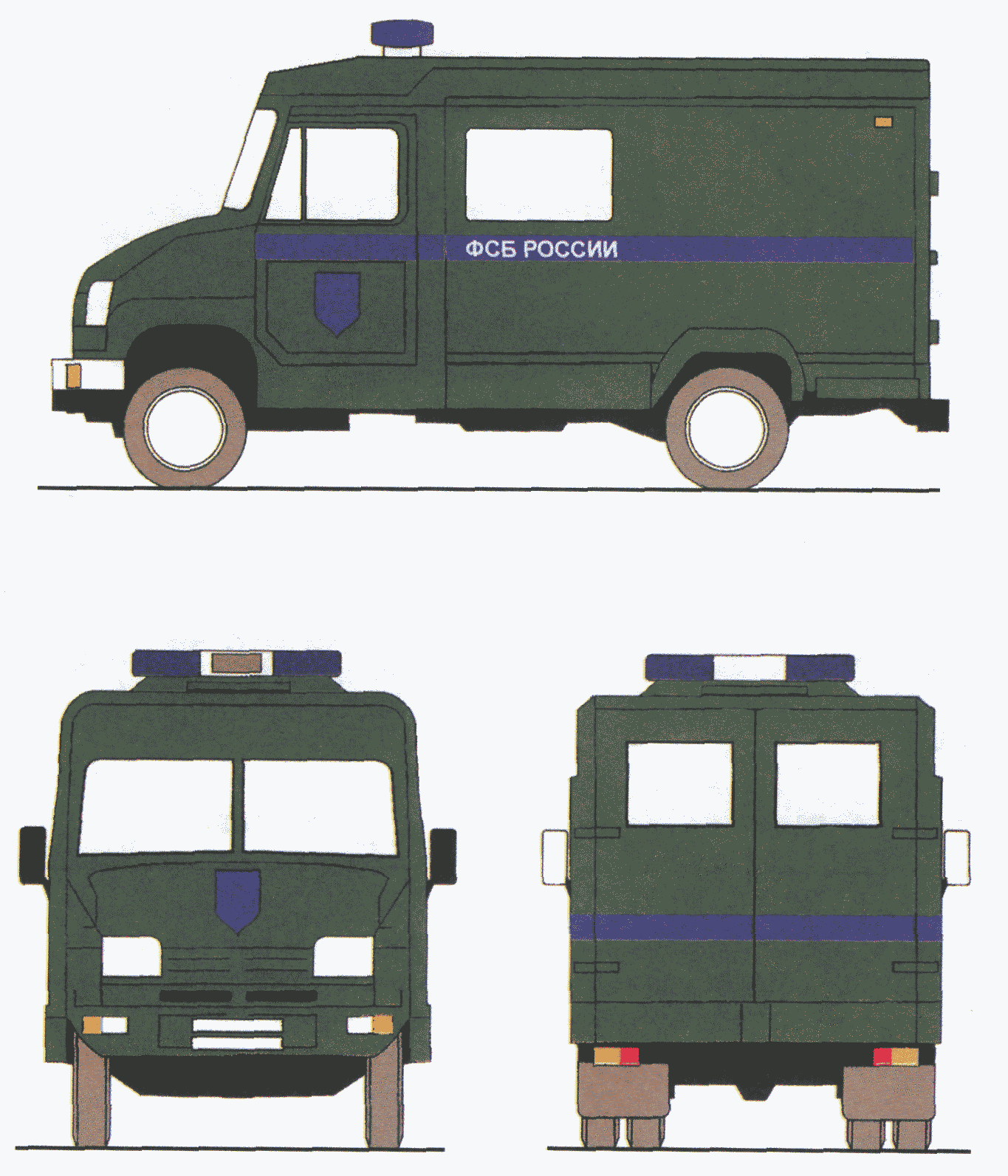

рис. 7

Рисунок А.39. Цветографические схемы автомобилей
органов федеральной службы безопасности,
используемых для проведения неотложных
действий по разминированию

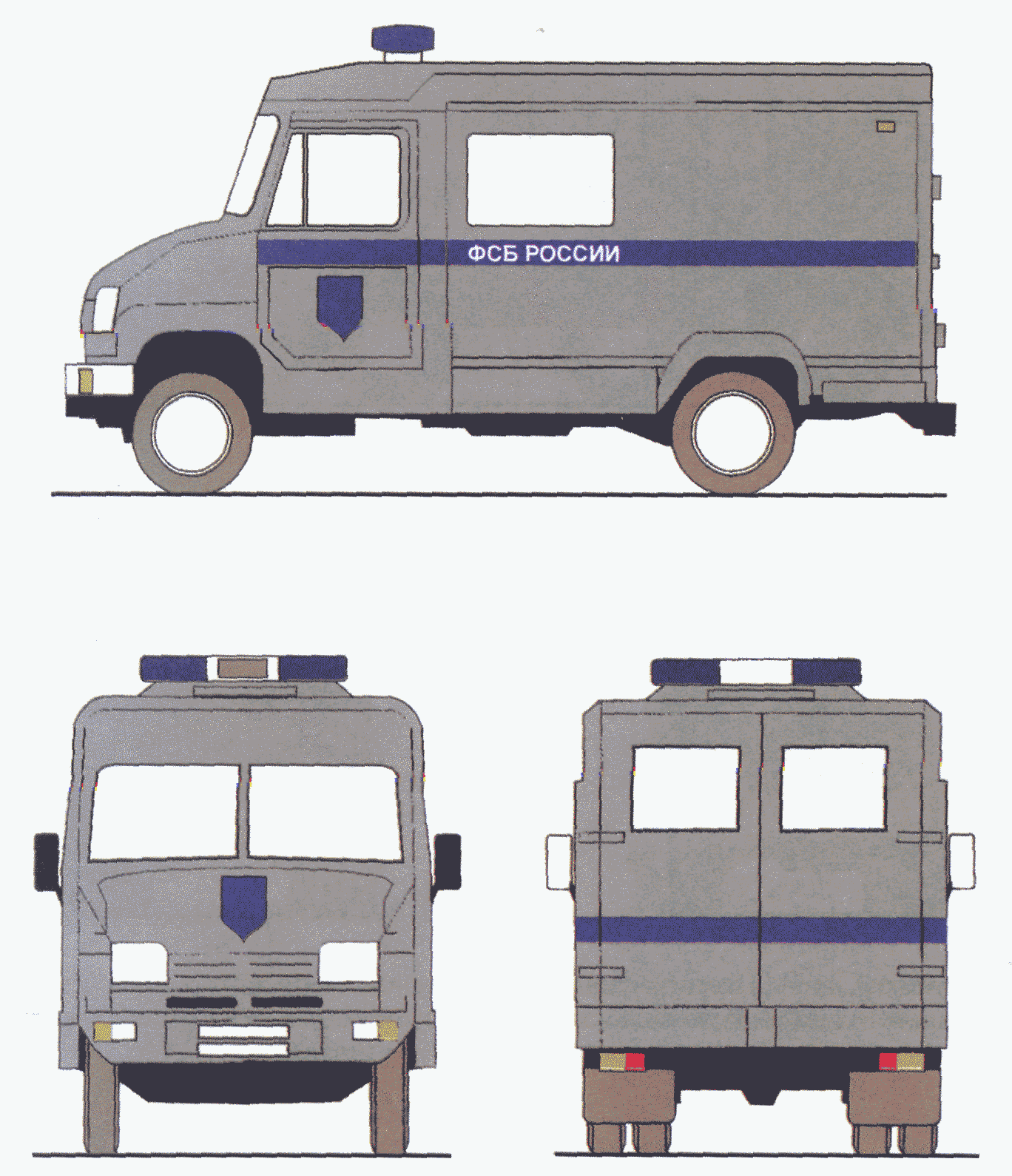

рис. 8

Рисунок А.40. Цветографические схемы автомобилей
органов федеральной службы безопасности,
используемых для проведения неотложных
действий по разминированию

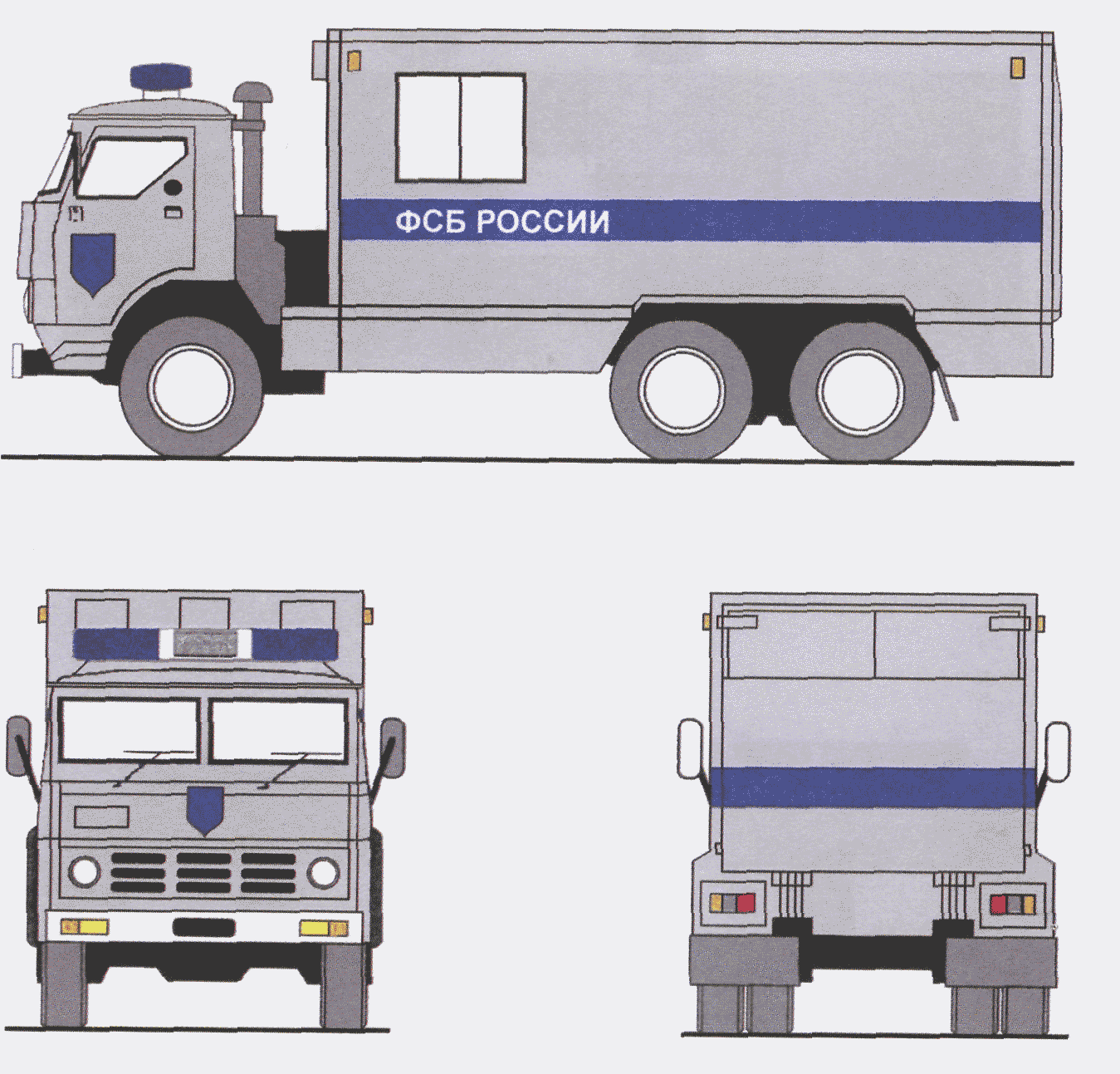

рис. 9

Рисунок А.41. Цветографические схемы автомобилей
органов федеральной службы безопасности,
используемых для проведения неотложных
действий по разминированию

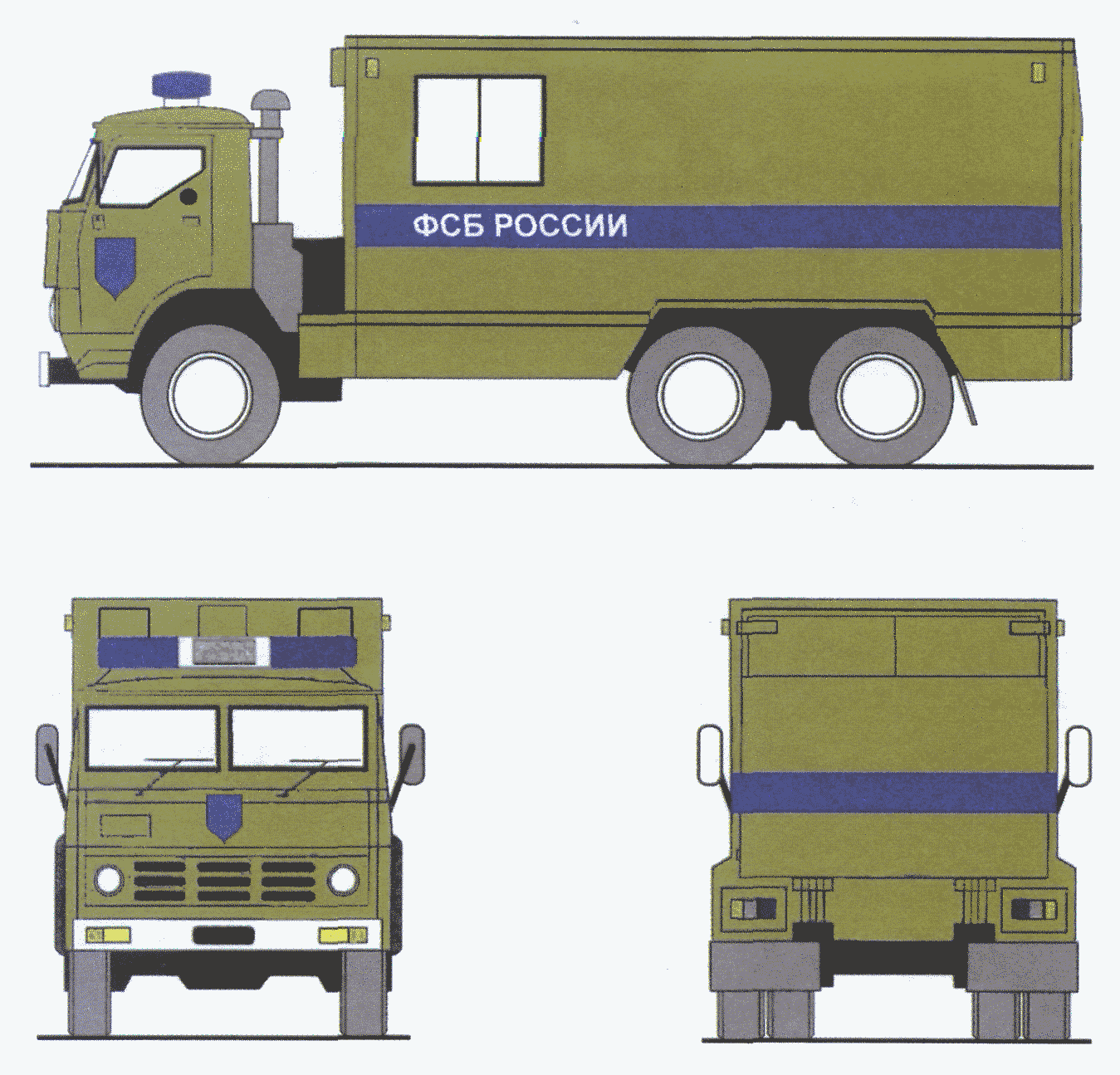

рис. 10

Рисунок А.42. Цветографические схемы автомобилей
органов федеральной службы безопасности,
используемых для проведения неотложных
действий по разминированию

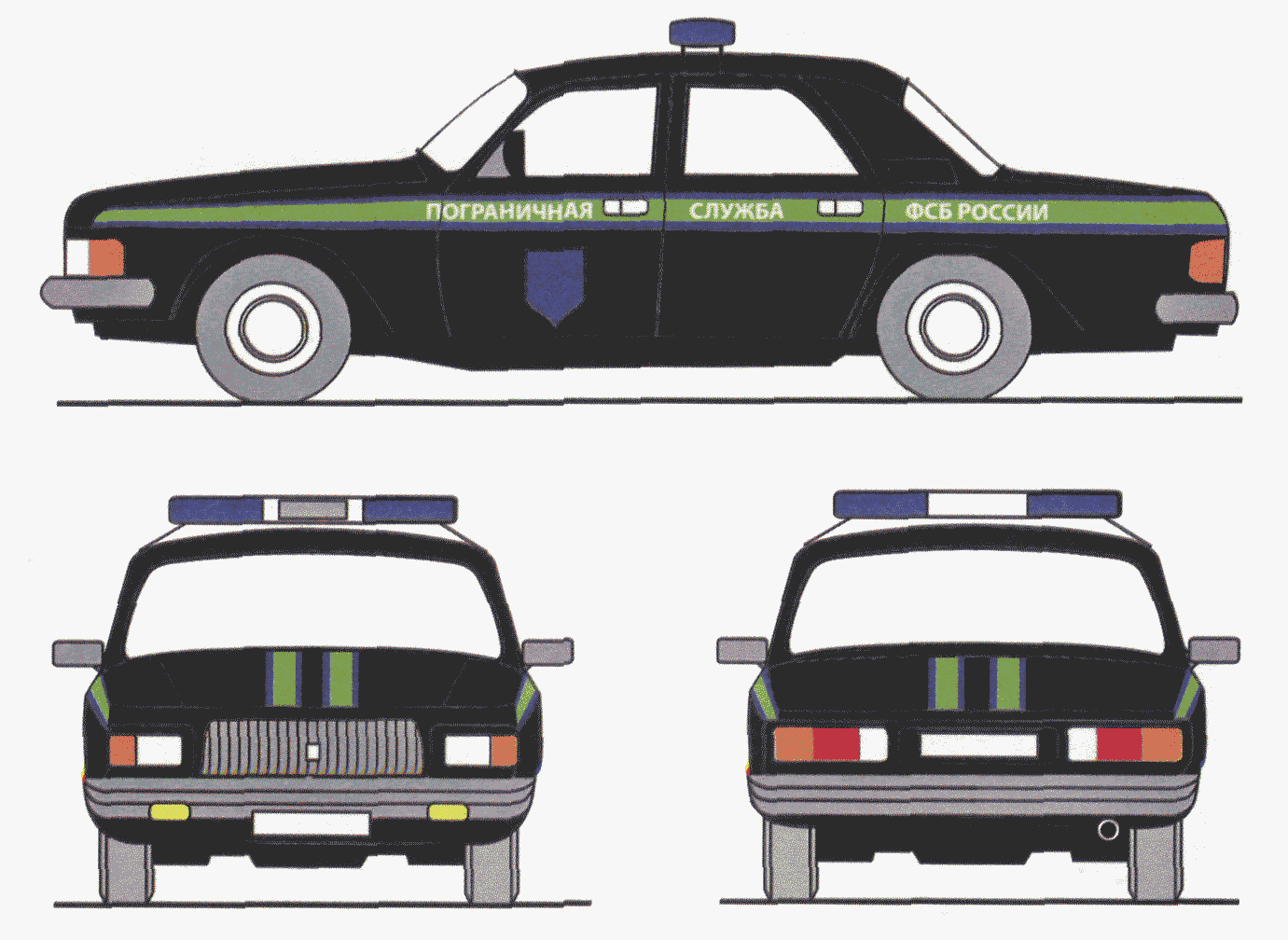

рис. 11

Рисунок А.43. Цветографические схемы автомобилей
органов федеральной службы безопасности,
используемых для проведения неотложных
действий по пресечению нарушений режима
Государственной границы Российской Федерации

рис. 12

Рисунок А.44. Цветографические схемы автомобилей
органов федеральной службы безопасности,
используемых для проведения неотложных
действий по пресечению нарушений режима
Государственной границы Российской Федерации

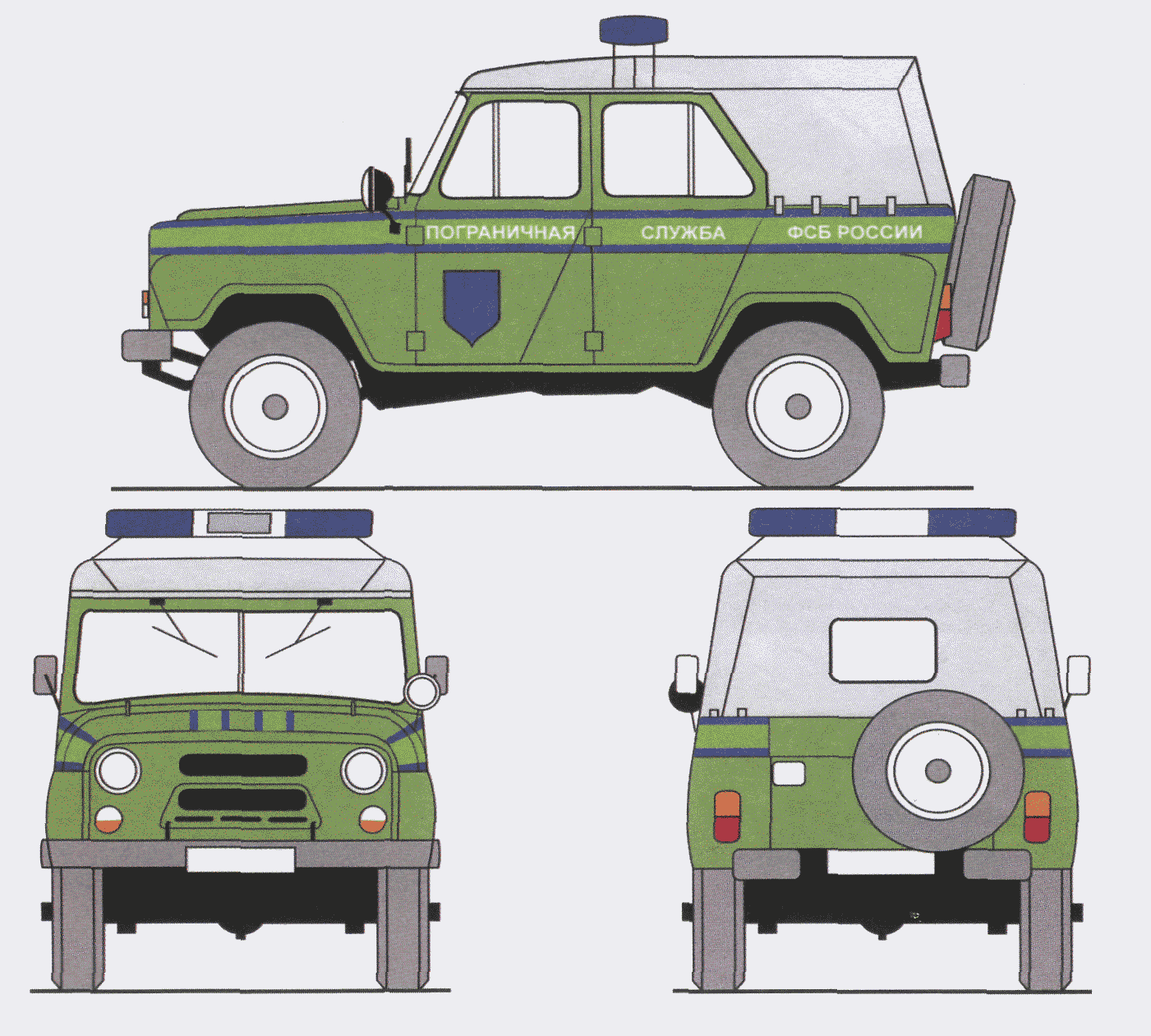

рис. 13

Рисунок А.45. Цветографические схемы автомобилей
органов федеральной службы безопасности,
используемых для проведения неотложных
действий по пресечению нарушений режима
Государственной границы Российской Федерации

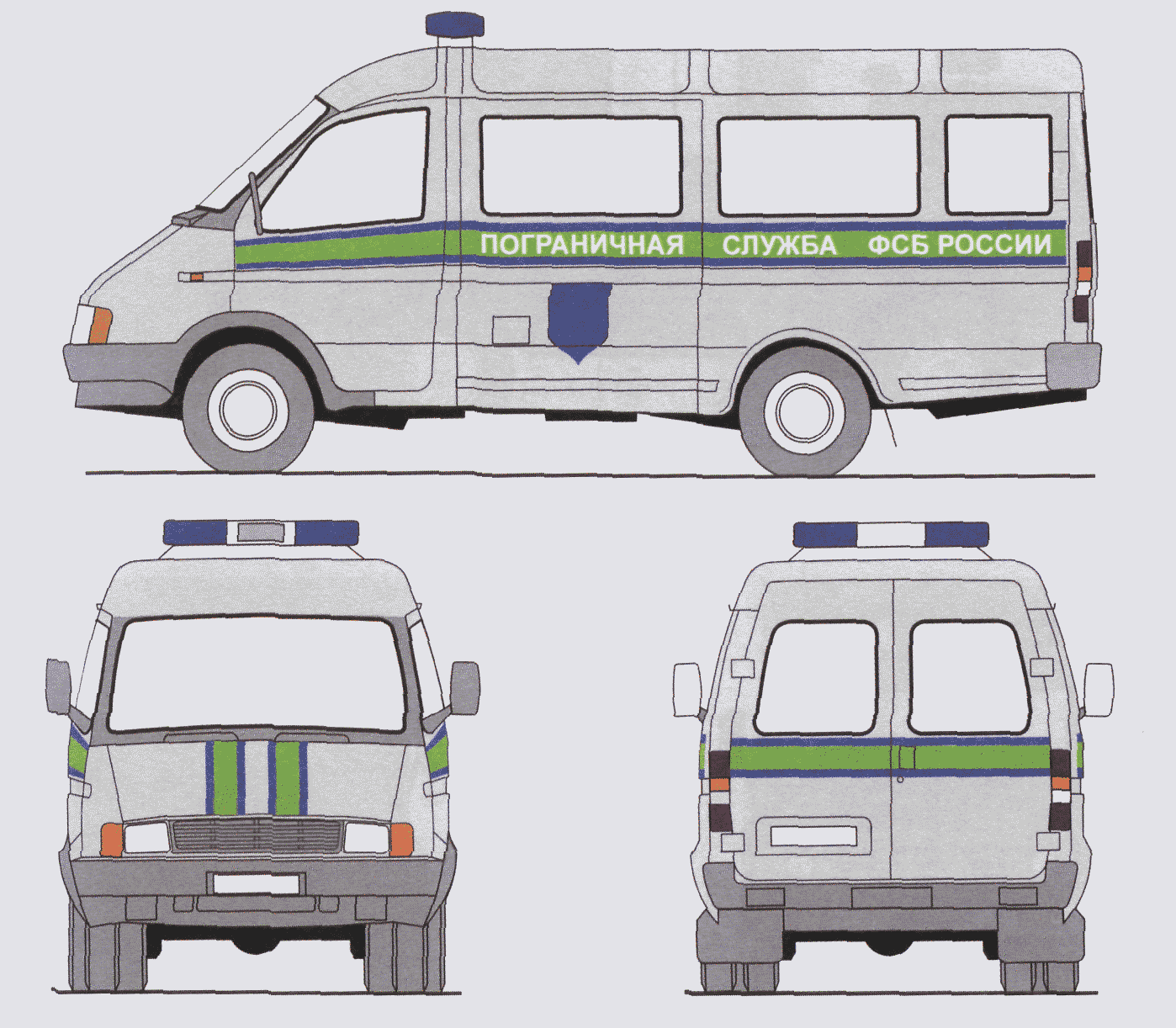

рис. 14

Рисунок А.46. Цветографические схемы автомобилей
органов федеральной службы безопасности,
используемых для проведения неотложных
действий по пресечению нарушений режима
Государственной границы Российской Федерации

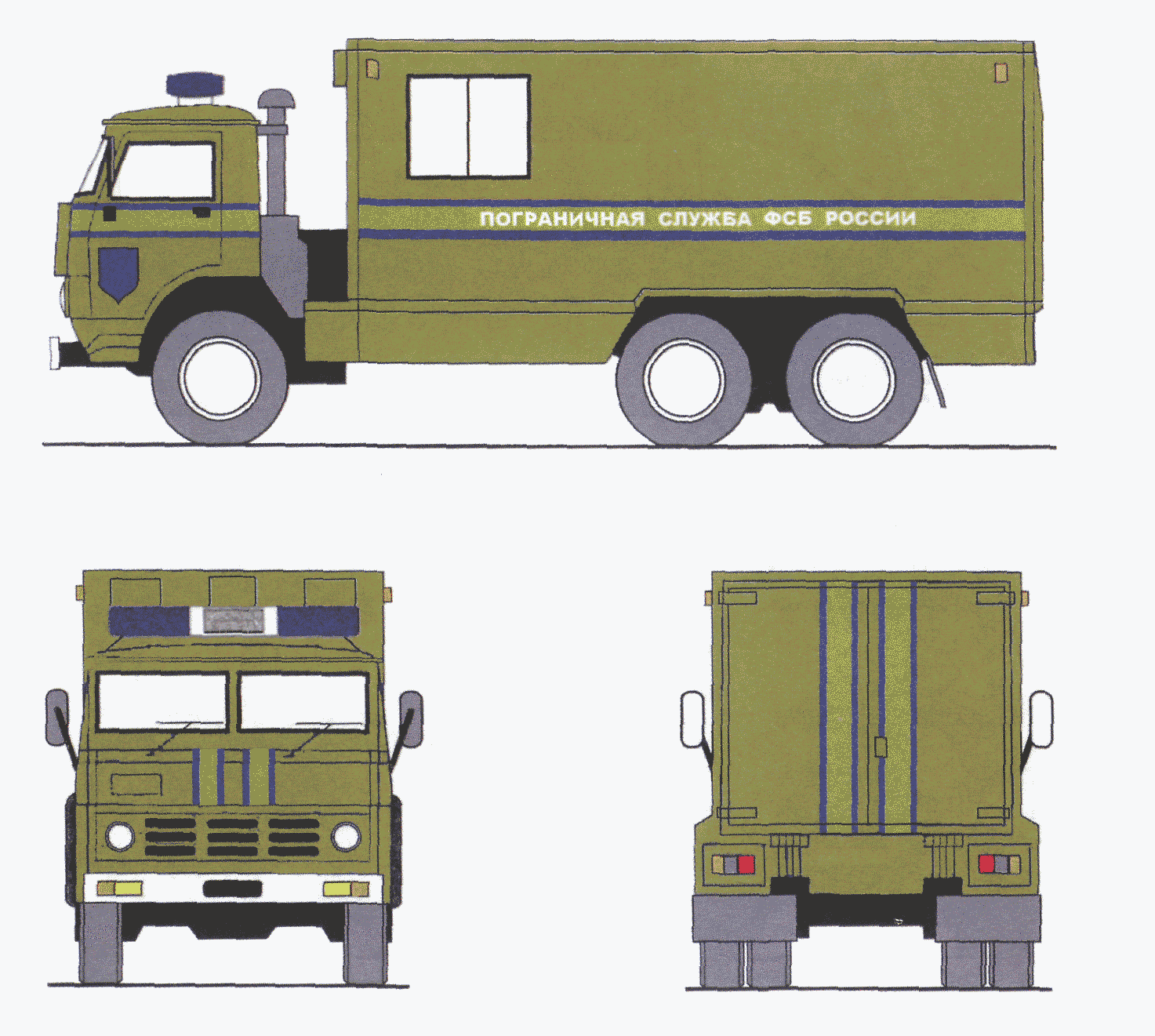

рис. 15

Рисунок А.47. Цветографические схемы автомобилей
органов федеральной службы безопасности,
используемых для проведения неотложных
действий по пресечению нарушений режима
Государственной границы Российской Федерации

Приложение В. Таблицу дополнить наименованиями цветов покрытия — «Зеленый», «Светло-серый», «Серый», «Черный»; для цвета покрытия «Желтый» изложить в новой редакции:

Цвет покрытия	Координаты цветности угловых точек допустимых цветовых областей					Минимальный коэффициент яркости Y , % min	Номер по «Картотеке образцов цвета лакокрасочных материалов» [3]
Желтый	x y	0,453 0,561	0,452 0,458	0,445 0,348	0,368 0,384	32,0	206гл, 209гл, 210гл, 230гл, 231гл, 255гл, 285гл, 287гл
Зеленый	x y	0,070 0,860	0,425 0,585	0,343 0,359	0,010 0,540	7,5	715гл, 732гл, 733гл, 744гл, 324гл, 325гл, 329гл, 385гл, 373гл, 388гл
Светлосерый	x y	0,311 0,372	0,407 0,346	0,387 0,289	0,274 0,311	30,0	803гл, 805гл, 858гл, 859гл
Серый	x y	0,311 0,372	0,407 0,346	0,387 0,289	0,274 0,311	35,0	803гл, 805гл, 858гл, 859гл
Черный	x y	0,070 0,860	0,735 0,268	0,178 0,008	0,009 0,655	92,0	800гл, 805гл, 816гл, 837гл, 888гл, 861гл
