ГОСТ ISO 7051-2014. Межгосударственный стандарт. Винты самонарезающие с полупотайной головкой и крестообразным шлицем
(введен в действие Приказом Росстандарта от 10.06.2015 № 611-ст)
Примечание
Документ введен в действие с 1 января 2017 года.
Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 июня 2015 г. № 611-ст
ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ И КРЕСТООБРАЗНЫМ ШЛИЦЕМ
Cross-recessed countersunk head tapping screws
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ) на основе собственного аутентичного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 20 октября 2014 г. № 71-П)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 10 июня 2015 г. № 611-ст межгосударственный стандарт ГОСТ ISO 7051-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 Настоящий стандарт идентичен международному стандарту ISO 7051:2011 Cross-recessed countersunk (oval) head tapping screws (Винты самонарезающие с полупотайной головкой (овальной) и крестообразным шлицем).
Международный стандарт разработан подкомитетом ISO/ТС 2/SC 13 «Крепежные изделия с неметрической резьбой» технического комитета по стандартизации ISO/ТС 2 «Крепежные изделия» Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия — идентичная (IDT)
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает характеристики самонарезающих винтов с полупотайной головкой и крестообразным шлицем с резьбой от ST 2,2 до ST 9,5 включительно.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа.
ISO 225:2010 Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions (Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров)
ISO 1478:1999 Tapping screws thread (Резьба самонарезающих винтов)
ISO 2702:2011 Heat-treated steel tapping screws — Mechanical properties (Винты самонарезающие стальные термообработанные. Механические свойства)
ISO 3269:2000 Fasteners — Acceptance inspection (Изделия крепежные. Приемочный контроль)
ISO 3506-4:2009 Mechanical properties of corrosion-resistant stainless steel fasteners — Part 4: Tapping screws (Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 4. Самонарезающие винты)
ISO 4042:1999 Fasteners — Electroplated coatings (Изделия крепежные. Электролитические покрытия)
ISO 4757:1983 Cross recesses for screws (Шлицы крестообразные для винтов)
ISO 4759-1:2000 Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C (Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C)
ISO 7721:1983 Countersunk head screws — Head configuration and gauging (Винты с потайной головкой. Конструкция головки и калибры для контроля)
ISO 7721-2:1990 Countersunk flat head screws — Part 2: Penetration depth of cross recesses (Винты с потайной головкой. Часть 2. Глубина вхождения крестообразного шлица)
ISO 8992:2005 Fasteners — General requirements for bolts, screws, studs and nuts (Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек)
ISO 10683:2000 Fasteners — Non-electrolytically applied zinc flake coatings (Изделия крепежные. Неэлектролитические цинк-ламельные покрытия)
ISO 16048:2003 Passivation of corrosion-resistant stainless-steel fasteners (Пассивация крепежных изделий из коррозионно-стойкой нержавеющей стали)
3. Размеры

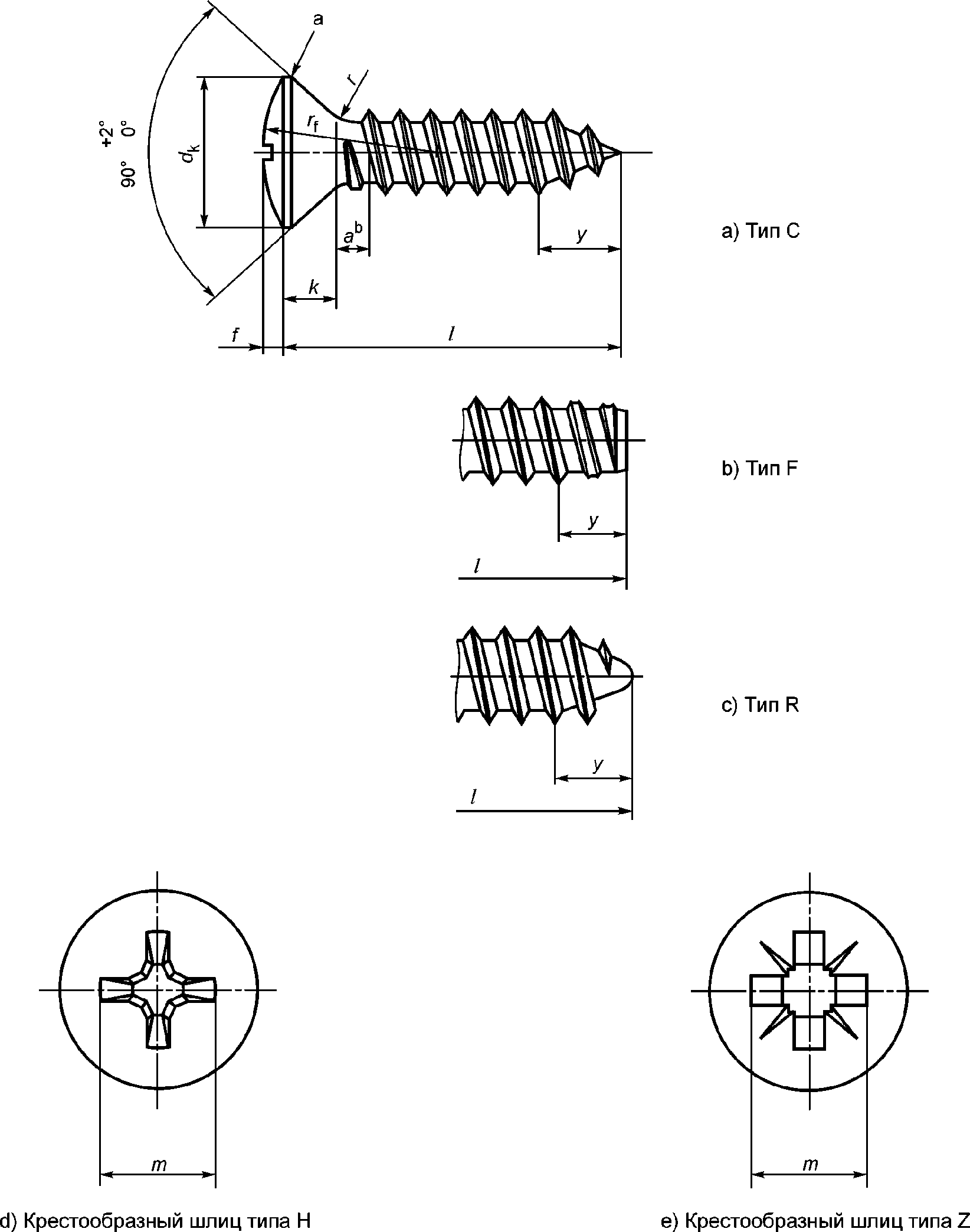

Размеры винтов указаны на рисунке 1 и в таблице 1.
a Кромка скругленная или прямая.
b Размер a измеряют от головки до первого полного витка резьбы.
4. Технические требования и ссылочные стандарты
Технические требования в соответствии с таблицей 2.
5. Обозначение
Пример 1 — Винт самонарезающий с полупотайной головкой и крестообразным шлицем с размером резьбы ST3,5, номинальной длиной l = 16 мм, изготовленный из стали (St) в соответствии с ISO 2702, со скругленным концом (тип R) и крестообразным шлицем типа Z обозначают следующим образом:
Пример 2 — Винт самонарезающий с полупотайной головкой и крестообразным шлицем с размером резьбы ST3,5, номинальной длиной l = 16 мм, изготовленный из коррозионно-стойкой стали (А4-20Н) в соответствии с ISO 3506-4, со скругленным концом (тип R) и крестообразным шлицем типа H обозначают следующим образом:
| Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование межгосударственного стандарта |
|---|---|---|
| ISO 225:2010 Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров | - | <*> |
| ISO 1478:1999 Резьба самонарезающих винтов | IDT | ГОСТ ISO 1478 <1> Резьба самонарезающих винтов |
| ISO 2702:2011 Винты самонарезающие, стальные, термообработанные. Механические свойства | IDT | ГОСТ ISO 2702 <2> Винты самонарезающие стальные термообработанные. Механические свойства |
| ISO 3269:2000 Изделия крепежные. Приемочный контроль | IDT | ГОСТ ISO 3269 <3> Изделия крепежные. Приемочный контроль |
| ISO 3506-4:2009 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 4. Самонарезающие винты | IDT | ГОСТ ISO 3506-4-2014 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 4. Самонарезающие винты |
| ISO 4042:1999 Изделия крепежные. Электролитические покрытия | IDT | ГОСТ ISO 4042 <4> Изделия крепежные. Электролитические покрытия |
| ISO 4757:1983 Шлицы крестообразные для винтов | NEQ | ГОСТ 10753-86 Шлицы крестообразные для винтов и шурупов. Размеры и методы контроля |
| ISO 4759-1:2000 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C | IDT | ГОСТ ISO 4759-1 <5> Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C |
| ISO 7721:1983 Винты с потайной головкой. Конструкция головки и калибры для контроля | - | <*>, <6> |
| ISO 7721-2:1990 Винты с потайной головкой. Часть 2. Глубина вхождения крестообразного шлица | - | <*>, <7> |
| ISO 8992:2005 Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек | IDT | ГОСТ ISO 8992 <8> Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек |
<1> Межгосударственный стандарт в процессе разработки. На территории Российской Федерации действует ГОСТ Р ИСО 1478-93 (ISO 1478:1993, IDT).
<2> Межгосударственный стандарт в процессе разработки. На территории Российской Федерации действует ГОСТ Р ИСО 2702-2009 (ISO 2702:1992, IDT).
<3> Межгосударственный стандарт в процессе разработки. На территории Российской Федерации действует ГОСТ Р ИСО 3269-2009 (ISO 3269:2000, IDT).
<4> Межгосударственный стандарт в процессе разработки. На территории Российской Федерации действует ГОСТ Р ИСО 4042-2009 (ISO 4042:1999, IDT).
<5> Межгосударственный стандарт в процессе разработки. На территории Российской Федерации действует ГОСТ Р ИСО 4759-3-2009 (ISO 4759-3:2000, IDT).
<6> На территории Российской Федерации действует ГОСТ Р ИСО 7721-2011 (ISO 7721:1983, IDT).
<7> На территории Российской Федерации действует ГОСТ Р ИСО 7721-2-2011 (ISO 7721-2:1990, IDT).
<8> Межгосударственный стандарт в процессе разработки. На территории Российской Федерации действует ГОСТ Р ИСО 8992-2011 (ISO 8992:2005, IDT).
| Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование межгосударственного стандарта |
| ISO 10683:2000 Изделия крепежные. Неэлектролитические цинк-ламельные покрытия | - | <*>, <1> |
| ISO 16048:2003 Пассивация крепежных изделий из коррозионно-стойкой нержавеющей стали | IDT | ГОСТ ISO 16048-2014 Пассивация крепежных изделий из коррозионно-стойкой нержавеющей стали |
| <*> Соответствующий межгосударственный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта или гармонизированный с ним национальный (государственный) стандарт страны, на территории которой применяется настоящий стандарт. Информация о наличии перевода данного международного стандарта в национальном фонде стандартов или в ином месте, а также информация о действии на территории страны соответствующего национального (государственного) стандарта может быть приведена в национальных информационных данных, дополняющих настоящий стандарт. Примечание — В настоящей таблице использованы следующие условные обозначения степени соответствия: - IDT — идентичные стандарты; - NEQ — неэквивалентные стандарты. | ||
<1> На территории Российской Федерации действует ГОСТ Р ИСО 10683-2013 (ИСО 10683:2000, IDT).
