ГОСТ IEC 60745-2-11-2011. Межгосударственный стандарт. Машины ручные электрические. Безопасность и методы испытаний. Часть 2-11. Частные требования к пилам с возвратно-поступательным движением рабочего инструмента (лобзикам и ножовочным пилам)
(введен в действие Приказом Росстандарта от 13.12.2011 № 1151-ст)
Внимание
Документ утратил силу с 1 апреля 2015 года в связи с изданием Приказа Росстандарта от 18.09.2014 № 1115-ст. Взамен введен в действие ГОСТ IEC 60745-2-11-2014. Документ утратил силу с 1 апреля 2015 года в связи с изданием Приказа Росстандарта от 18.09.2014 № 1115-ст. Взамен введен в действие ГОСТ IEC 60745-2-11-2014. Документ включен в Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и в Перечень стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки (подтверждения) соответствия продукции (Решение Комиссии Таможенного союза от 16.08.2011 № 768). Документ введен в действие с 1 января 2013 года.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ Р 50636-94"]:::rst click n0 "https://bukva.ai/docs/standart-gost-r-58028-2017" "ГОСТ Р 50636-94. Государственный стандарт Российской Федерации. Машины ручные электрические. Частные требования безопасности и методы испытаний пил с возвратно-поступательным движе" n1["ГОСТ Р МЭК 60745-2-11-2008"]:::rst click n1 "https://bukva.ai/docs/gost-r-mek-60745-2-11-2008" "ГОСТ Р МЭК 60745-2-11-2008. Машины ручные электрические. Безопасность и методы испытаний. Часть 2-11. Частные требования к пилам с возвратно-поступательным движением рабочего инстр" n2["ГОСТ IEC 60745-2-11-2011"]:::rst click n2 "https://bukva.ai/docs/gost-iec-60745-2-11-2011" "ГОСТ IEC 60745-2-11-2011. Межгосударственный стандарт. Машины ручные электрические. Безопасность и методы испытаний. Часть 2-11. Частные требования к пилам с возвратно-поступательн" n3["ГОСТ IEC 60745-2-11-2014"]:::rst click n3 "https://bukva.ai/docs/gost-iec-60745-2-11-2014" "ГОСТ IEC 60745-2-11-2014. Межгосударственный стандарт. Машины ручные электрические. Безопасность и методы испытаний. Часть 2-11. Частные требования к пилам с возвратно-поступательн" n4["ГОСТ IEC 62841-2-11-2017"]:::doc click n4 "https://bukva.ai/docs/standart-gost-iec-62841-2-11-2017" "ГОСТ IEC 62841-2-11-2017. Межгосударственный стандарт. Машины ручные, переносные и садово-огородные электрические. Безопасность и методы испытаний. Часть 2-11. Частные требования к" n2 --> n3 n1 --> n2 n3 --> n4 n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 13 декабря 2011 г. № 1151-ст
БЕЗОПАСНОСТЬ И МЕТОДЫ ИСПЫТАНИЙ
ЧАСТНЫЕ ТРЕБОВАНИЯ К ПИЛАМ С ВОЗВРАТНО-ПОСТУПАТЕЛЬНЫМ ДВИЖЕНИЕМ РАБОЧЕГО ИНСТРУМЕНТА (ЛОБЗИКАМ И НОЖОВОЧНЫМ ПИЛАМ)
Hand-held motor-operated electric tools — Safety and test methods. Part 2-11: Particular requirements for reciprocating saws (jig and saber saws)
ОКП 48 3331
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены».
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол № 40-2011 от 29 ноября 2011 г.).
За принятие стандарта проголосовали:
| Краткое наименование страны по МК (ISO 3166) 004-97 | Код страны по МК (ISO 3166) 004-97 | Сокращенное наименование национального органа по стандартизации |
|---|---|---|
| Беларусь Казахстан Кыргызстан Российская Федерация Таджикистан | BY KZ KG RU TJ | Госстандарт Республики Беларусь Госстандарт Республики Казахстан Кыргызстандарт Росстандарт Таджикстандарт |
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. № 1151-ст межгосударственный стандарт ГОСТ IEC 60745-2-11-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60745-2-11:2003 «Hand-held motor-operated electric tools. Safety. Part 2-11: Particular requirements for reciprocating saws (jig and sabre saws)» (Ручные электрические инструменты с приводом от электродвигателя. Безопасность. Часть 2-11: Частные требования для пил с возвратно-поступательным движением рабочего инструмента (лобзиков и ножовочных пил).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия — идентичная (IDT).
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60745-2-11-2008.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».
Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст этих изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты».
Введение
Настоящий стандарт относится к комплексу стандартов, устанавливающих требования безопасности ручных электрических машин и методы их испытаний.
Настоящий стандарт применяют совместно с ГОСТ Р IEC 60745-1-2005 «Машины ручные электрические. Безопасность и методы испытаний. Часть 1. Общие требования», который идентичен международному стандарту IEC 60745-1:2003 «Ручные электрические инструменты с приводом от электродвигателя. Безопасность. Часть 1. Общие требования».
Настоящий стандарт устанавливает частные требования безопасности и методы испытаний пил с возвратно-поступательным движением рабочего инструмента (лобзиков и ножовочных пил), которые дополняют, изменяют или заменяют соответствующие разделы, подразделы, пункты, таблицы и рисунки IEC 60745-1:2003 (ГОСТ Р IEC 60745-1-2005).
Номера разделов, пунктов, таблиц и рисунков соответствуют указанным в IEC 60745-2-11:2003.
В настоящем стандарте приняты следующие шрифтовые выделения:
Изменение наименования раздела 3 вызвано необходимостью приведения в соответствие с ГОСТ Р 1.5-2004.
1. Область применения
По IEC 60745-1 со следующим изменением:
1.1 Дополнение
Настоящий стандарт распространяется на пилы возвратно-поступательного действия (далее — пилы).
Перечень машин, на которые распространяется настоящий стандарт, не ограничивается лобзиками и сабельными пилами.
2. Нормативные ссылки
3. Термины и определения
По IEC 60745-1 со следующим изменением:
3.101. #Пила возвратно-поступательного действия# (reciprocating saw): машина, предназначенная для пиления различных материалов пильным полотном (полотнами), совершающим возвратно-поступательные или колебательные движения.
3.102. #Лобзик# (jigsaw): пила возвратно-поступательного действия, оснащенная направляющей плитой и имеющая возможность установки под углом к обрабатываемому материалу.
3.103. #Сабельная пила# (sabre saw): пила возвратно-поступательного действия с направляющей плитой или без нее, а при ее наличии пила имеет возможность установки под углом к обрабатываемому материалу.
4. Общие требования
5. Общие условия испытаний
6. В стадии рассмотрения
7. Классификация
8. Маркировка и инструкции
9. Защита от контакта с токоведущими частями
10. Пуск
11. Потребляемая мощность и ток
12. Нагрев
13. Ток утечки
14. Влагостойкость
15. Электрическая прочность
16. Защита от перегрузки трансформаторов и соединенных с ними цепей
17. Надежность
18. Ненормальный режим работы
19. Механическая безопасность
По IEC 60745-1 со следующими изменениями:
19.1 Замена:
Для предотвращения непреднамеренного прикосновения к движущимся частям, находящимся выше направляющей плиты, должно быть предусмотрено защитное устройство.
&Испытание проводят осмотром и нижеследующим испытанием:
Лобзик настраивается на выполнение пропила под прямым углом. Испытательный палец (см. рисунок 101 a) помещается поверх направляющей плиты в соответствии с рисунками 101 b и 101 c. Продольная ось испытательного пальца должна быть сориентирована перпендикулярно по отношению к кромке зубьев пильного полотна и посередине по отношению к плоскости пильного полотна. При перемещении испытательного пальца к пильному полотну не должно быть возможным его прикосновение к кромке зубьев.&
Примечание. Для упрощения верхняя часть лобзика не изображена.

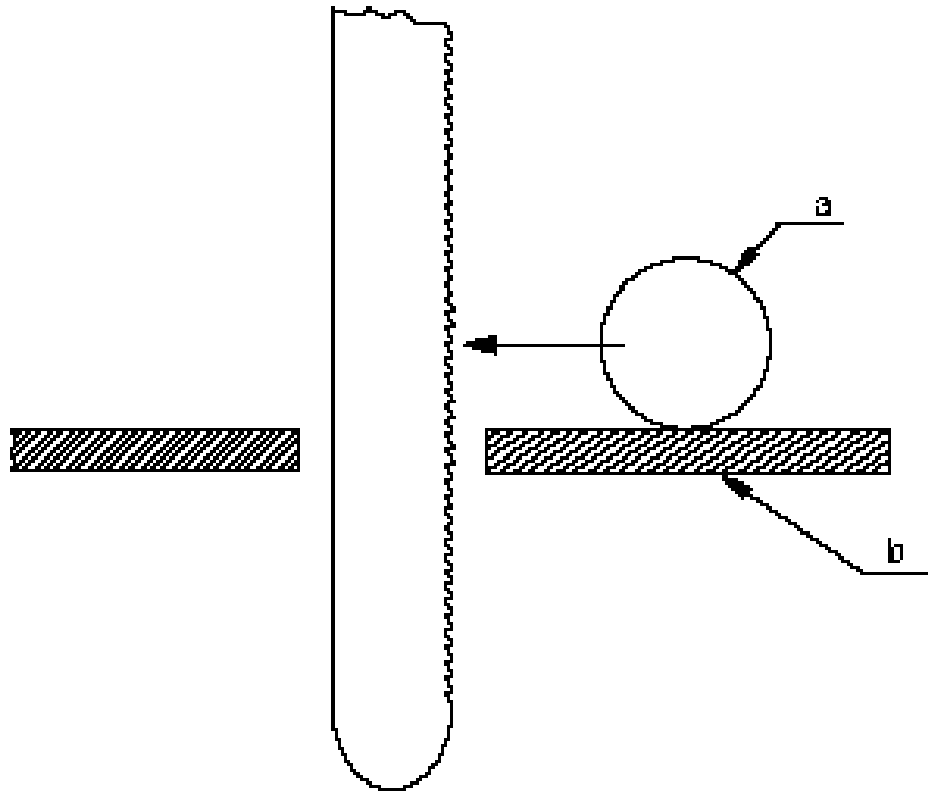

и направлением движения испытательного пальца

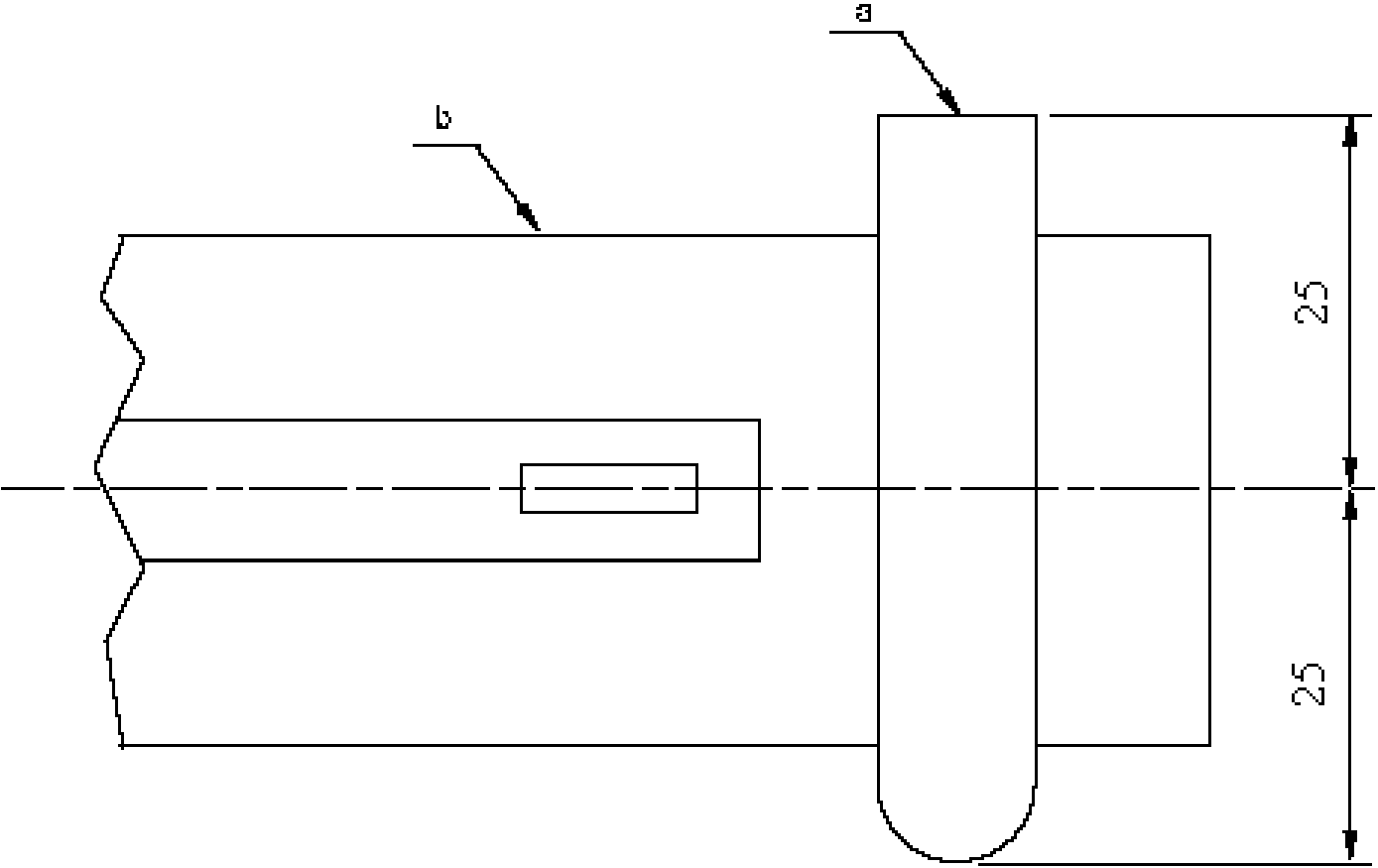

с положением испытательного пальца

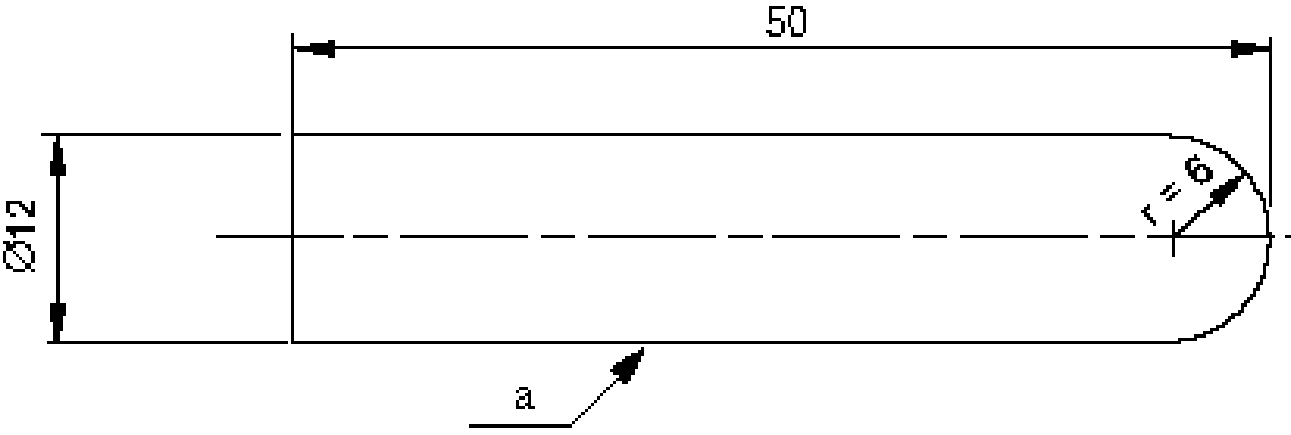

a — испытательный палец, b — направляющая плита
Рисунок 101. Испытательный щуп
б) Для других видов пил с возвратно-поступательным движением пильного полотна
Для предотвращения непреднамеренного прикосновения к движущимся частям должно быть предусмотрено защитное устройство.
&Испытание проводят осмотром.&
Если пила сконструирована так, что зона захвата (удержания пилы рукой) находится вблизи или позади пильного полотна, то в продолжение пильной кромки пильного полотна должен быть установлен барьер высотой не менее 6 мм с измерением от поверхности захвата. В барьере нет необходимости, если электрический инструмент снабжен дополнительной передней рукояткой.
20. Механическая прочность
21. Конструкция
22. Внутренняя проводка
23. Комплектующие изделия
24. Присоединение к источнику питания и внешние гибкие шнуры
25. Зажимы для внешних проводов
26. Заземление
27. Винты и соединения
28. Пути утечки тока, воздушные зазоры и расстояния по изоляции
29. Теплостойкость, огнестойкость и стойкость к образованию токоведущих мостиков
30. Коррозийная стойкость
31. Радиация, токсичность и подобные опасности
По IEC 60745-1 со следующими изменениями:
(обязательное)
БАТАРЕЙНЫЕ (АККУМУЛЯТОРНЫЕ) МАШИНЫ И АККУМУЛЯТОРЫ
Все пункты настоящего стандарта относятся к приложению, если нет других указаний.
(обязательное)
ИЛИ НЕИЗОЛИРОВАННЫМ ИСТОЧНИКАМ ПИТАНИЯ
Все пункты настоящего стандарта относятся к приложению, если нет других указаний.
(справочное)
РОССИЙСКОЙ ФЕДЕРАЦИИ ССЫЛОЧНОМУ МЕЖДУНАРОДНОМУ СТАНДАРТУ
| Обозначение и наименование международного стандарта | Степень соответствия | Обозначение и наименование межгосударственного стандарта |
| IEC 60745-1:2003 | - | <*> |
| Соответствующий межгосударственный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов. | ||
