от 15 декабря 2008 г. № 410-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БЕЗОПАСНОСТЬ И МЕТОДЫ ИСПЫТАНИЙ
ЧАСТНЫЕ ТРЕБОВАНИЯ К ПИЛАМ С ВОЗВРАТНО-ПОСТУПАТЕЛЬНЫМ ДВИЖЕНИЕМ РАБОЧЕГО ИНСТРУМЕНТА (ЛОБЗИКАМ И НОЖОВОЧНЫМ ПИЛАМ)
Hand-held motor-operated electric tools. Safety and test methods. Part 2-11. Particular requirements for reciprocating saws (jig and sabre saws)
IEC 60745-2-11:2003 Hand-held motor-operated electric tools — Safety — Part 2-11: Particular requirements for reciprocating saws (jig and sabre saws) (IDT)
1 января 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом «Институт механизированного инструмента» (ОАО «ВНИИСМИ») на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 262 «Инструмент механизированный и ручной».
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2008 г. № 410-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60745-2-11:2003 «Ручные электрические инструменты с приводом от электродвигателя. Безопасность. Часть 2-11. Частные требования для пил возвратно-поступательного действия (лобзиков и ножовочных пил)» (IEC 60745-2-11:2003 «Hand-held motor-operated electric tools — Safety — Part 2-11: Particular requirements for reciprocating saws (jig and sabre saws)»).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочного международного стандарта соответствующий ему национальный стандарт Российской Федерации, сведения о котором приведены в дополнительном Приложении 1.
5. Взамен ГОСТ Р 50636-94 (МЭК 745-2-11-84).
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт относится к комплексу стандартов, устанавливающих требования безопасности ручных электрических машин и методы их испытаний.
Настоящий стандарт применяют совместно с ГОСТ Р МЭК 60745-1-2005 «Машины ручные электрические. Безопасность и методы испытаний. Часть 1. Общие требования», который идентичен международному стандарту МЭК 60745-1:2003 «Ручные электрические инструменты с приводом от электродвигателя. Безопасность. Часть 1. Общие требования».
Настоящий стандарт устанавливает частные требования безопасности и методы испытаний пил с возвратно-поступательным движением рабочего инструмента (лобзиков и ножовочных пил), которые дополняют, изменяют или заменяют соответствующие разделы, подразделы, пункты, таблицы и рисунки МЭК 60745-1:2003 (ГОСТ Р МЭК 60745-1-2005).
Номера разделов, пунктов, таблиц и рисунков соответствуют приведенным в МЭК 60745-2-11:2003.
В настоящем стандарте приняты следующие шрифтовые выделения:
Изменение наименования раздела 3 вызвано необходимостью приведения в соответствие с ГОСТ Р 1.5-2004.
1. Область применения
По МЭК 60745-1 со следующим изменением:
1.1 Дополнение
Настоящий стандарт распространяется на пилы возвратно-поступательного действия (далее — пилы).
Перечень машин, на которые распространяется настоящий стандарт, не ограничивается лобзиками и ножовочными пилами.
2. Нормативные ссылки
3. Термины и определения
По МЭК 60745-1 со следующим изменением:
3.101. #Пила возвратно-поступательного действия# (reciprocating saw): машина, предназначенная для пиления различных материалов пильным(ыми) полотном (полотнами), совершающими возвратно-поступательные или колебательные движения.
3.102. #Лобзик# (jig saw): пила возвратно-поступательного действия, оснащенная направляющей плитой и имеющая возможность установки под углом к обрабатываемому материалу.
3.103. #Ножовочная пила# (sabre saw): пила возвратно-поступательного действия с направляющей плитой или без нее, а при ее наличии пила имеет возможность установки под углом к обрабатываемому материалу.
4. Общие требования
5. Общие условия испытаний
6. В стадии рассмотрения
7. Классификация
8. Маркировка и инструкции
9. Защита от контакта с токоведущими частями
10. Пуск
11. Потребляемая мощность и ток
12. Нагрев
13. Ток утечки
14. Влагостойкость
15. Электрическая прочность
16. Защита от перегрузки трансформаторов и соединенных с ними цепей
17. Надежность
18. Ненормальный режим работы
19. Механическая безопасность
По МЭК 60745-1 со следующими изменениями:
19.1 Замена:
Для предотвращения непреднамеренного прикосновения к движущимся частям, находящимся выше направляющей плиты, должно быть предусмотрено защитное устройство.
&Испытание проводят осмотром и нижеследующим испытанием:

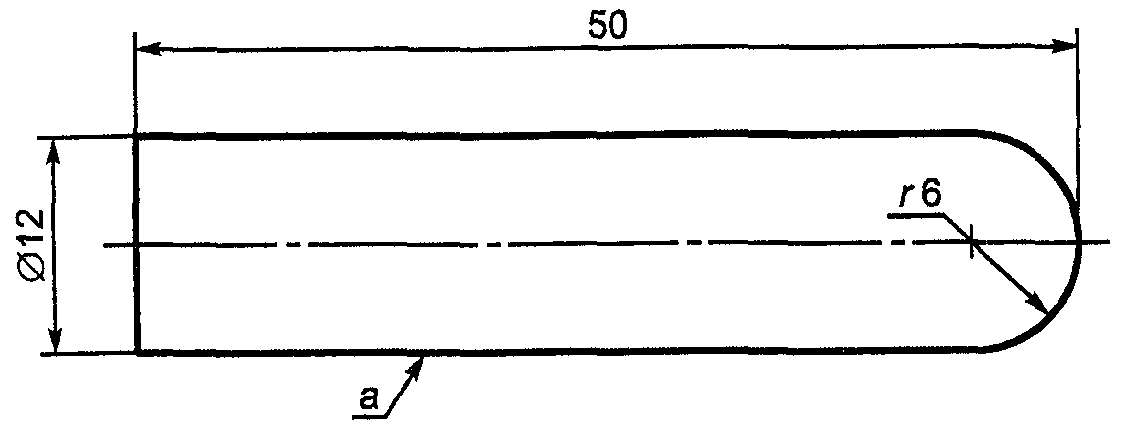

Лобзик настраивается на выполнение пропила под прямым углом. Испытательный палец (см. рисунок 101a) помещается поверх направляющей плиты в соответствии с рисунками 101b и 101c. Продольная ось испытательного пальца должна быть сориентирована перпендикулярно по отношению к кромке зубьев пильного полотна и посередине по отношению к плоскости пильного полотна. При перемещении испытательного пальца к пильному полотну не должно быть возможным его прикосновения к кромке зубьев.&
Примечание. Для упрощения верхняя часть лобзика не изображена.

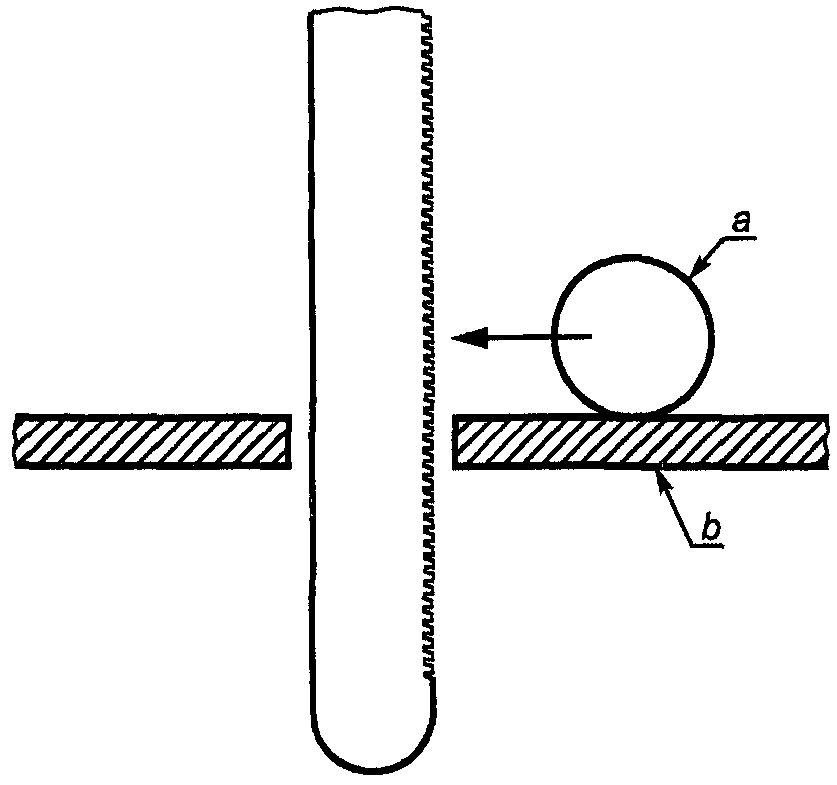

и направлением движения испытательного пальца

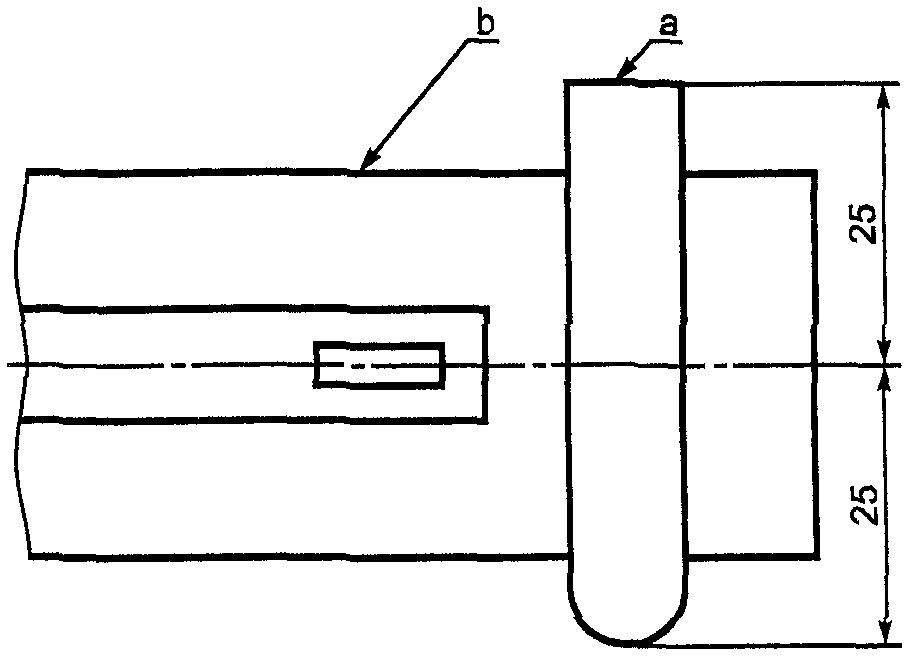

с положением испытательного пальца
a — испытательный палец; b — направляющая плита
б) Для других видов пил с возвратно-поступательным движением пильного полотна
Для предотвращения непреднамеренного прикосновения к движущимся частям должно быть предусмотрено защитное устройство.
&Испытание проводят осмотром.&
Если пила сконструирована так, что зона захвата (удержания пилы рукой) находится вблизи или позади пильного полотна, то в продолжение пильной кромки пильного полотна должен быть установлен барьер высотой не менее 6 мм с измерением от поверхности захвата. В барьере нет необходимости, если электрический инструмент снабжен дополнительной передней рукояткой.
20. Механическая прочность
21. Конструкция
22. Внутренняя проводка
23. Комплектующие изделия
24. Присоединение к источнику питания и внешние гибкие шнуры
25. Зажимы для внешних проводов
26. Заземление
27. Винты и соединения
28. Пути утечки тока, воздушные зазоры и расстояния по изоляции
29. Теплостойкость, огнестойкость и стойкость к образованию токоведущих мостиков
30. Коррозийная стойкость
31. Радиация, токсичность и подобные опасности
Все пункты настоящего стандарта относятся к приложению, если нет других указаний.
БАТАРЕЙНЫЕ (АККУМУЛЯТОРНЫЕ) МАШИНЫ И АККУМУЛЯТОРЫ,
ПРЕДУСМОТРЕННЫЕ ДЛЯ ПОДСОЕДИНЕНИЯ К СЕТИ
ИЛИ НЕИЗОЛИРОВАННЫМ ИСТОЧНИКАМ ПИТАНИЯ
Все пункты настоящего стандарта относятся к приложению, если нет других указаний.
СВЕДЕНИЯ О СООТВЕТСТВИИ
НАЦИОНАЛЬНОГО СТАНДАРТА РОССИЙСКОЙ ФЕДЕРАЦИИ
ССЫЛОЧНОМУ МЕЖДУНАРОДНОМУ СТАНДАРТУ
| Обозначение ссылочного международного стандарта | Обозначение и наименование соответствующего национального стандарта |
|---|---|
| МЭК 60745-1:2003 | ГОСТ Р МЭК 60745-1-2005. Машины ручные электрические. Безопасность и методы испытаний. Часть 1. Общие требования |
