ГОСТ 8922-69. Винты грузовые (цапфы). Конструкция

(введен Постановлением Госстандарта СССР от 13.06.1969 № 680)

(ред. от 01.04.1989)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВИНТЫ ГРУЗОВЫЕ (ЦАПФЫ)

КОНСТРУКЦИЯ

Loaded screws (journals). Design

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введения установлена с 01.07.1970.

Ограничение срока действия снято Постановлением Госстандарта СССР от 20.04.1989 № 1030.

Издание (январь 2005 г.) с Изменениями № 1, 2, 3, утвержденными в июне 1980 г., августе 1986 г., апреле 1989 г. (ИУС 9-80, 11-86, 7-89).

Настоящий стандарт распространяется на грузовые винты, предназначенные для подъема, опускания и удержания на весу приспособлений.

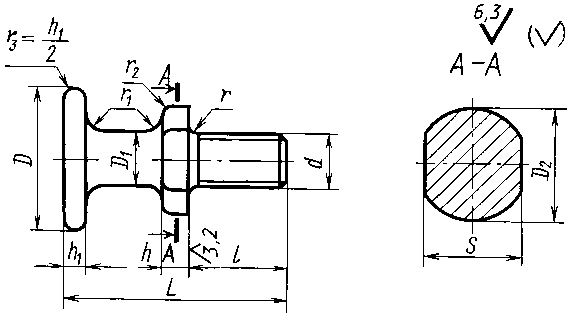

1. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Обозначения винтов	Применяемость	d	L	D	D 1	D 2	S h13	l	h	h 1	r	r 1	r 2	Р <*>, кгс	Масса, кг ~=
7095-0021		М12	50	32	12	25	22	22	6	5	2	4	2	120	0,085
7095-0022		М16	65	40	16	30	24	28	8	6		6		200	0,170
7095-0023		М20	80	45	20	36	27	32	10	8	3	8		300	0,314
7095-0024		М24	95	55	25	45	36	38		10			3	480	0,562
7095-0025		М30	110	65	30	55	41	45	12			10	4	720	0,918
7095-0026		М36	125	70	36	60	46	52		12	4			1100	1,374
7095-0027		М42	140	80	42	70	60	60		14		12	5	1650	2,056
7095-0028		М48	160	85	50	75	65	70	14	16				2420	2,977

---

<*> Допускаемая нагрузка на винт.

Примечание. При изготовлении грузовых винтов методом горячей штамповки нерабочие поверхности винтов не следует подвергать механической обработке.

Пример условного обозначения грузового винта размером d = M12:

(Измененная редакция, Изм. № 1, 2, 3).

2. Материал — сталь марки 20 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 20.

3. Неуказанные предельные отклонения размеров: h14, \pm \frac{t_{2}}{2} .

4. Резьба метрическая — по ГОСТ 24705-81. Поле допуска резьбы — 6g по ГОСТ 16093-81.

3, 4. (Измененная редакция, Изм. № 3).

5. Размеры недорезов и фасок для резьбы — по ГОСТ 10549-80.

6. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.

7. Размеры гнезд под грузовые винты и остальные технические требования — по ГОСТ 4751-73.

8. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии винтов одного типоразмера.

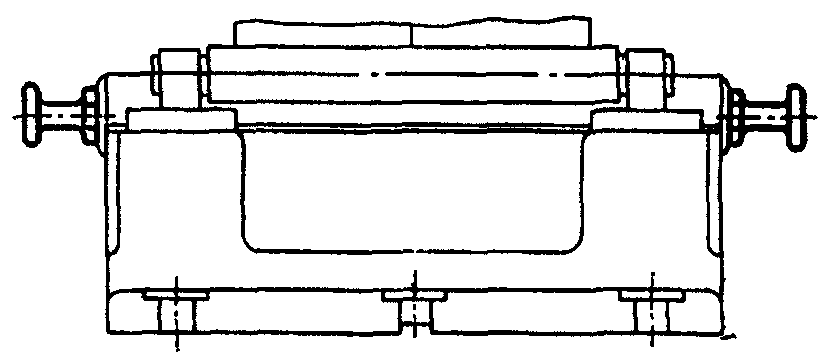

9. Пример применения грузовых винтов указан в Приложении.

(Введен дополнительно, Изм. № 3).

Приложение

---
