ГОСТ 8918-69. Гайки шестигранные с буртиком. Конструкция

(введен в действие Постановлением Госстандарта СССР от 13.06.1969 № 680)

(ред. от 01.04.1989)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ ШЕСТИГРАННЫЕ С БУРТИКОМ

КОНСТРУКЦИЯ

Hexagon nuts with bead. Design

Постановлением Комитета стандартов мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введения установлена 01.07.1970.

Ограничение срока действия снято Постановлением Госстандарта СССР 20.04.1989 № 1027.

Издание (январь 2005 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., апреле 1989 г. (ИУС 9-80, 7-89).

Настоящий стандарт распространяется на шестигранные гайки с буртиком, предназначенные для станочных приспособлений.

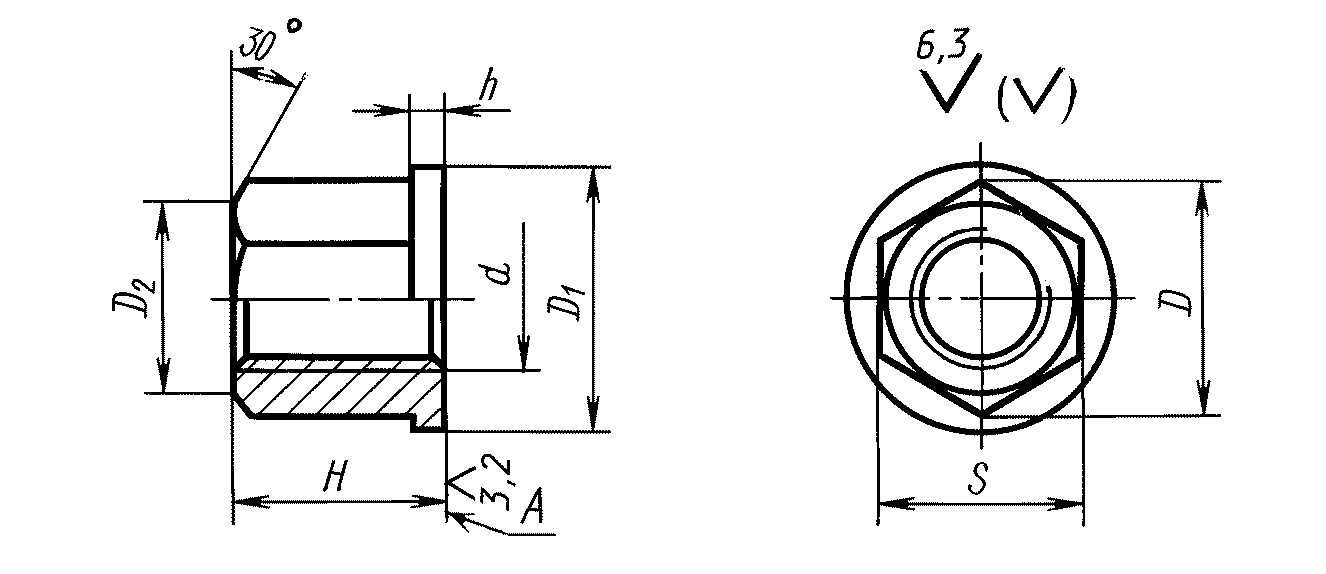

1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

D_{2} \approx 0,95S

Размеры в мм

Обозначение гаек	Применяемость	d	S h13	H	D	D 1	h	Масса, кг ~=
7003-0301		М6	10	9	11,5	14	2	0,005
7003-0302		М8	14	12	16,2	18		0,013
7003-0303		М10	17	15	19,6	22	3	0,026
7003-0304		М12	19	18	21,9	25		0,036
7003-0305		М16	24	24	27,7	30	4	0,068
7003-0306		М20	30	30	34,6	38	5	0,134
7003-0307		М24	36	36	41,6	45		0,228
7003-0308		М30	46	45	53,1	58	6	0,460
7003-0309		М36	55	54	63,5	68	7	0,817
7003-0310		М42	65	63	75,0	80	8	1,304
7003-0311		М48	75	72	86,5	90		1,948

Пример условного обозначения шестигранной гайки с буртиком размером D = М6:

(Измененная редакция, Изм. № 1, 2).

2. Материал — сталь марки 40X по ГОСТ 4543-71. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 40X.

3. Твердость — 33 ... 38 HRC.

4. Неуказанные предельные отклонения размеров: h14, \pm \frac{t_{2}}{2} .

(Измененная редакция, Изм. № 2).

5. (Исключен, Изм. № 2).

6. Резьба метрическая — по ГОСТ 24705-81. Поле допуска резьбы — 6H по ГОСТ 16093-81.

(Измененная редакция, Изм. № 2).

7. Размеры фасок для резьбы — по ГОСТ 10549-80.

8. (Исключен, Изм. № 1).

9. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.

10. Остальные технические требования по ГОСТ 1759.0-87.

11. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии гаек одного типоразмера.

12. Пример применения шестигранных гаек с буртиком указан в Приложении.

(Введен дополнительно, Изм. № 2).

---
