ГОСТ 4741-68*. Втулки резьбовые переходные для станочных приспособлений. Конструкция и размеры

(введен Госстандартом СССР 02.01.1968 г.)

(ред. от 01.06.1980)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ РЕЗЬБОВЫЕ ПЕРЕХОДНЫЕ ДЛЯ СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Thread transitional bushes for machine retaining devices. Design and sizes

Проверен в 1980 г. Срок действия ограничен до 01.01.1990 г.

Переиздание (ноябрь 1982 г.) с Изменением № 1, утвержденным в июне 1980 г. (ИУС 9-1980 г.).

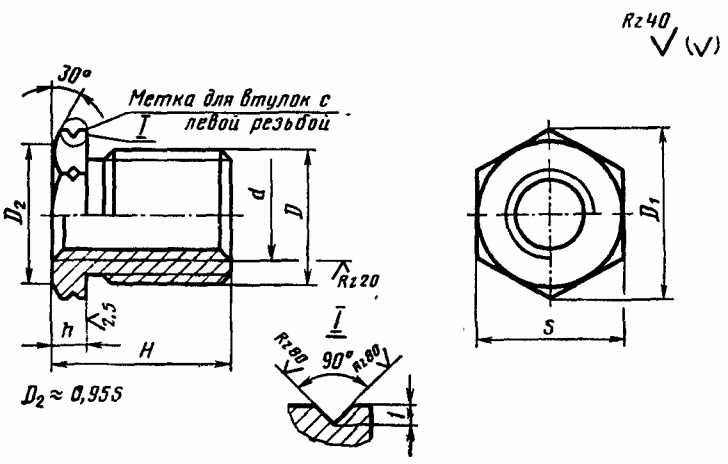

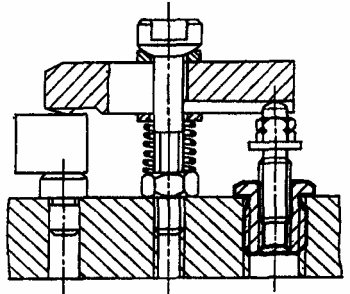

1. Конструкция и размеры резьбовых переходных втулок должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Обозначение втулок	Применяемость	d <*>		H	D	D 1	S (пред. откл. по hl3)	h	Масса, кг
		1-й ряд	2-й ряд
7009-0691		М6	-	10	М12 x 1,25	16,2	14	3	0,007
0692				14					0,010
0693		М8	-	12	М16 x 1,5	19,6	17	4	0,015
0694				16					0,019
0695		М10	-		М18 x 1,5	21,9	19		0,023
0696				20					0,028
0697		М12	-	18	М20 x 1,5	25,4	22	5	0,031
0698				25					0,042
0699		М16	-		М24 x 1,5	31,2	27	6	0,058
0700				32					0,072
0701		Трап 16 х 4	-	25					0,061
0702				32					0,076
0703		Трап 16 х 4 лев.	-	25					0,061
0704				32					0,076
0705		М20	-		М30 x 1,5	41,6	36		0,120
0706				40					0,145
0707		Трап 20 х 4	-	32					0,123
0708				40					0,149
0709		Трап 20 х 4 лев.	-	32					0,123
0710				40					0,149
0711		М4	-	36	М36 x 1,5	47,3	41	8	0,195
0712				48					0,249
0713		-	Трап 24 х 5	36					0,199
0714				48					0,256
0715		-	Трап 24 х 5 лев.	36					0,199
0716				48					0,256
0717		Трап 26 х 5	-	40					0,196
0718				52					0,246
0719		Трап 26 х 5 лев.	-	40					0,196
0720				52					0,246
0721		-	Трап 28 х 5	40	М39 x 1,5	47,3	41	8	0,215
0722				55					0,288
0723		-	Трап 28 х 5 лев.	40					0,215
0724				55					0,288
0725		М30	-	45	М42 x 1,5	53,1	46	10	0,296
0726				60					0,380
0727		-	Трап 30 х 6	45					0,303
0728				60					0,394
0729		-	Трап 30 х 6 лев.	45					0,303
0730				60					0,394
0731		Трап 32 х 6	-	48					0,289
0732				63					0,367
0733		Трап 32 х 6 лев.	-	48					0,289
0734				63					0,367
0735		М36	-	55	М48 x 1,5	63,5	55	12	0,454
0736				70					0,555
0737		-	Трап 36 х 6	55					0,463
0738				70					0,567
0739		-	Трап 36 х 6 лев.	55					0,463
0740				70					0,567
0741		Трап 40 х 6	-	60	М56 x 2	75,0	65		0,684
0742				80					0,869
0743		Трап 40 х 6 лев.	-	60					0,684
0744				80					0,869
0745		М42	-	60					0,667
0746				80					0,848
0747		М48	-	70	М64 x 2	85,6	75	14	1,018
0748				95					1,321
0749		Трап 50 х 8	-	70					0,971
0750				95					1,246
0751		Трап 50 х 8 лев.	-	70					0,971
7009-0752				95					1,246

---

<*> При выборе размера d 1-й ряд следует предпочитать 2-му.

Пример условного обозначения резьбовой переходной втулки размерами d = М6, Н = 10 мм:

(Измененная редакция, Изм. № 1).

2. Материал — сталь марки 45 по ГОСТ 1050-74. Допускается замена материала на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.

3. Твердость — HRC 25 ... 30.

4. Неуказанные предельные отклонения размеров: отверстий — Н14, валов — h14, остальных — \pm \frac{t_{2}}{2} .

5. Резьба метрическая — по ГОСТ 24705-81. Поле допуска наружной резьбы — 8g, внутренней — 7Н по ГОСТ 16093-81. Резьба трапецеидальная — по ГОСТ 9484-81. Поле допуска резьбы — 8с по ГОСТ 9562-81.

4, 5. (Измененная редакция, Изм. № 1).

6. Размеры проточек и фасок для резьбы — по ГОСТ 10549-80.

7. (Отменен, Изм. № 1).

8. Покрытие — Хим. Окс. прм (обозначение покрытия по ГОСТ 9.073-77). По соглашению сторон допускается применение других видов защитных покрытий.

9. Маркировать партию втулок одного типоразмера на таре или упаковке с указанием наименования изделия, его обозначения, обозначения настоящего стандарта и товарного знака предприятия-изготовителя.

---
