ГОСТ 4295-80. Межгосударственный стандарт. Ящики дощатые для листового стекла. Технические условия

(утв. и введен в действие Постановлением Госстандарта СССР от 25.03.1980 № 1348)

(ред. от 01.09.1991)

от 25 марта 1980 г. № 1348

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЯЩИКИ ДОЩАТЫЕ ДЛЯ ЛИСТОВОГО СТЕКЛА

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Wooden crates for sheet glass. Specifications

Группа Д71

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Государственным комитетом СССР по материально-техническому снабжению (Госснаб СССР).

Разработчики:

К.З. Кузьмин, В.В. Антонов, В.И. Ростишевский, А.А. Толкачев.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 25.03.1980 № 1348.

3. Взамен ГОСТ 4295-63.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2695-83	2.2
ГОСТ 2991-85	1.3, 2.1, 4.1, 5.1
ГОСТ 3560-73	2.8, 2.9
ГОСТ 4034-63	2.8
ГОСТ 4598-86	1.2, табл. 1
ГОСТ 5244-79	1.2, табл. 1
ГОСТ 7016-82	2.3
ГОСТ 7376-89	1.2, табл. 1
ГОСТ 8486-86	2.2
ГОСТ 10198-91	1.3, 2.1, 4.1, 5.1
ГОСТ 14192-96	5.1
ГОСТ 19903-74	2.9
ГОСТ 19904-90	2.9
ГОСТ 24454-80	2.2

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 13.09.1991 № 1450.

6. Издание (май 2008 г.) с Изменениями № 1, 2, 3, утвержденными в июле 1983 г., мае 1986 г., сентябре 1991 г. (ИУС 5-83, 8-86, 12-91).

Настоящий стандарт распространяется на дощатые ящики, предназначенные для упаковывания, хранения и транспортирования листового стекла, массой свыше 80 до 2000 кг, в том числе при транспортировании стекла в районы Крайнего Севера и труднодоступные районы.

Требования разд. 1 (кроме п. 1.7), пп. 2.1, 2.3, 2.6, 2.8, 2.9, 4.1 и п. 5.1 настоящего стандарта являются обязательными, другие требования — рекомендуемыми.

(Измененная редакция, Изм. № 2, 3).

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Ящики должны изготовляться с плотными дном и крышкой и в зависимости от размеров и массы стекла следующих типов:

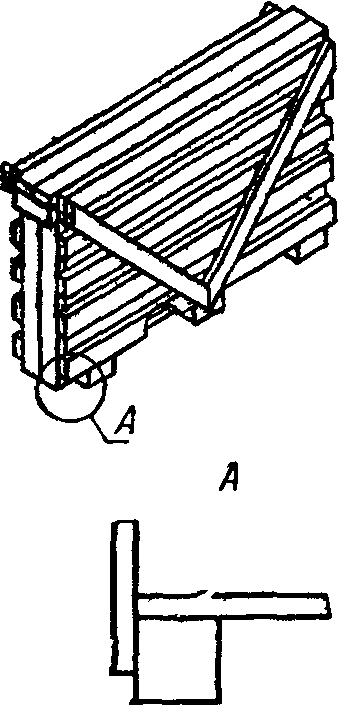

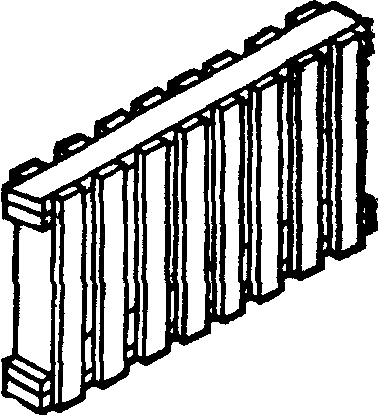

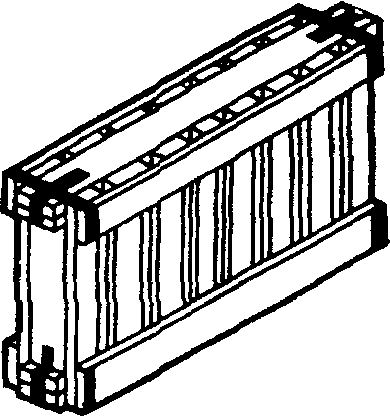

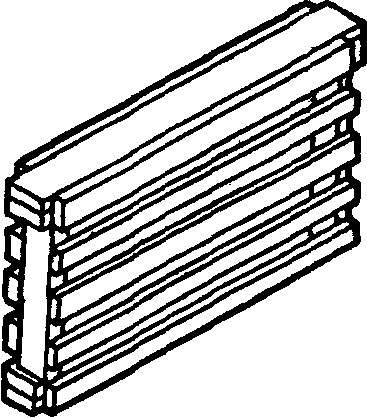

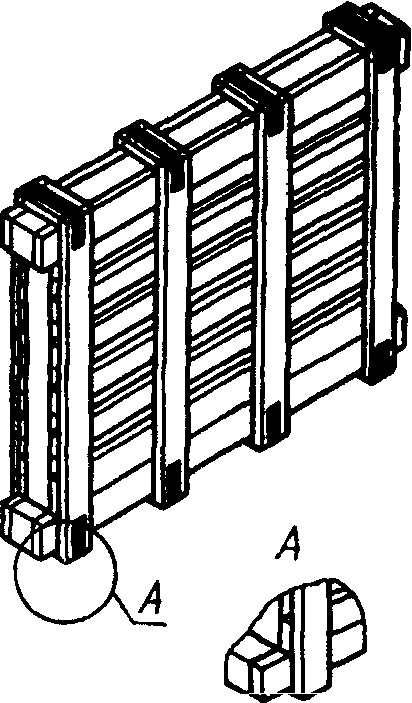

I — с плотными торцовыми стенками, собранными на двух горизонтальных планках, для груза массой до 400 кг — черт. 1 (а - е);

Тип I

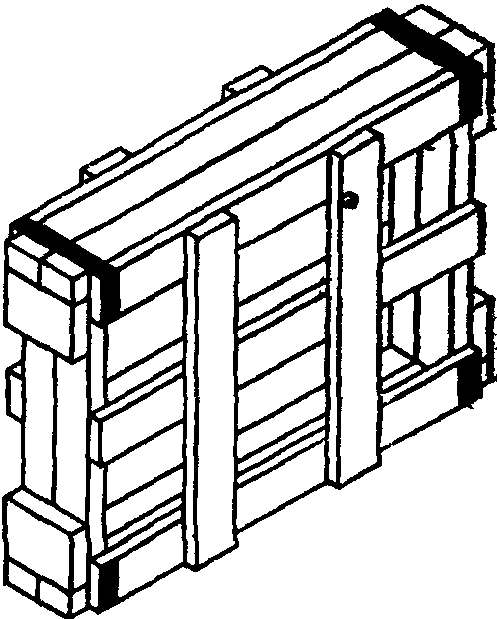

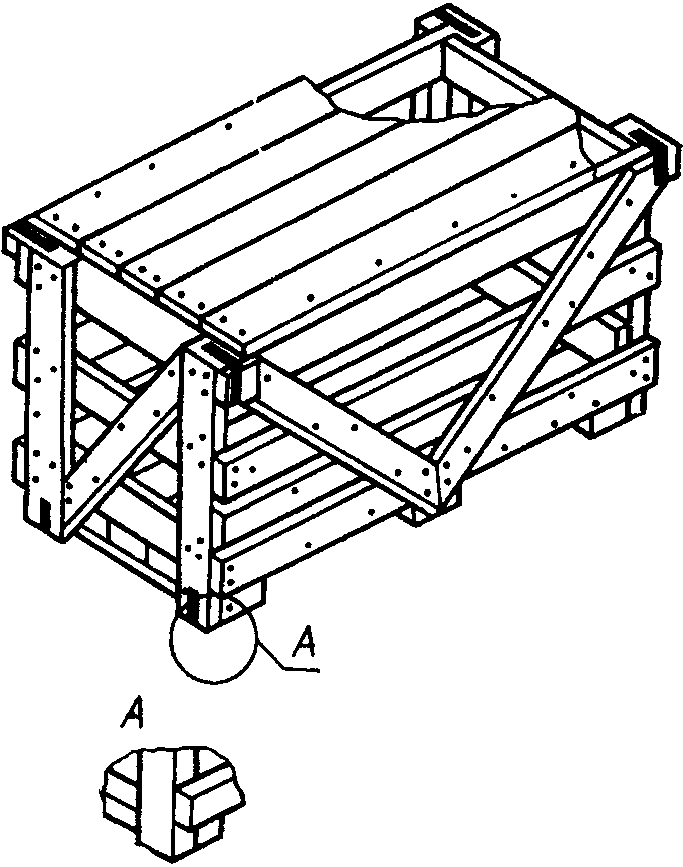

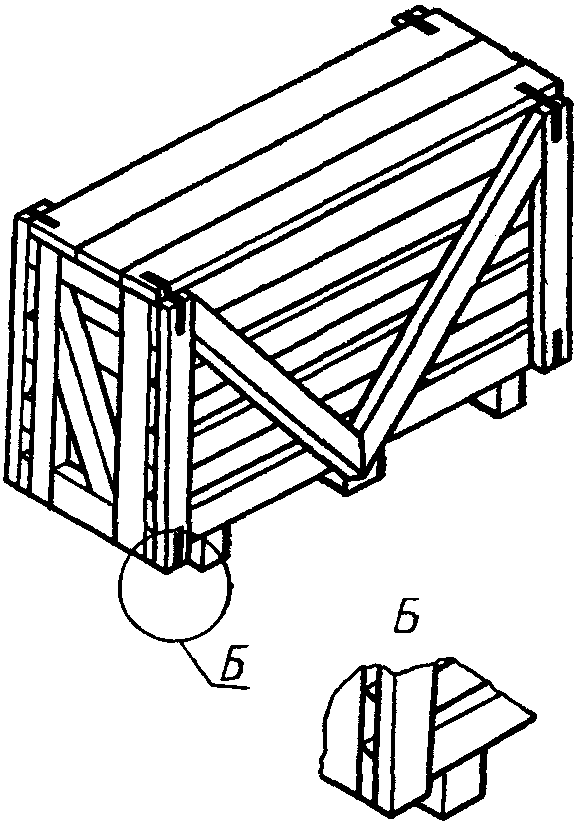

II — решетчатые, с торцовыми стенками, собранными на двух вертикальных планках, с раскосами между ними и на боковых стенках, для груза массой до 1000 кг - черт. 2а, с торцовыми стенками, собранными на четырех планках, с раскосами на торцовых и У-образными раскосами на боковых стенках при ширине свыше 350 мм и длине ящика свыше 1600 мм для груза массой до 2000 кг - черт. 2б;

III — с плотными торцовыми стенками, собранными на одной горизонтальной планке, с раскосами или вертикальными планками на боковых стенках для груза массой свыше 400 до 1000 кг — черт. 3 (а, б);

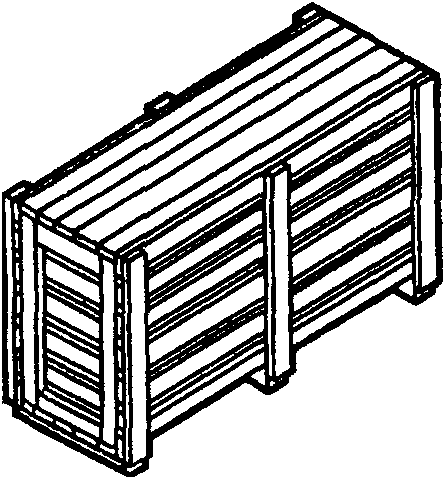

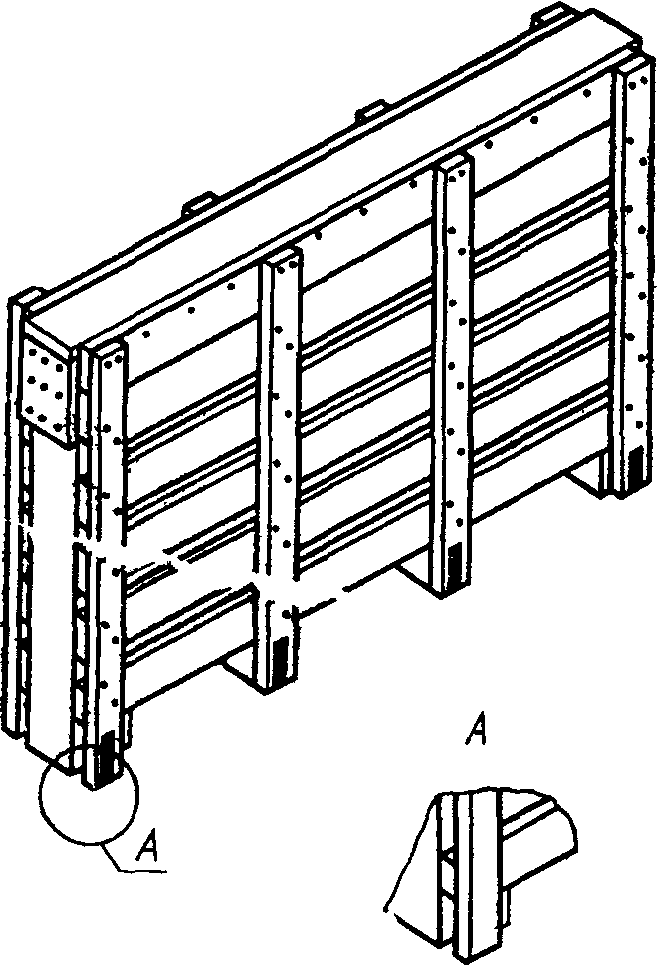

IV — с решетчатыми торцовыми стенками, собранными на четырех планках, с вертикальными планками на боковых стенках, для груза массой свыше 400 до 1000 кг - черт. 4;

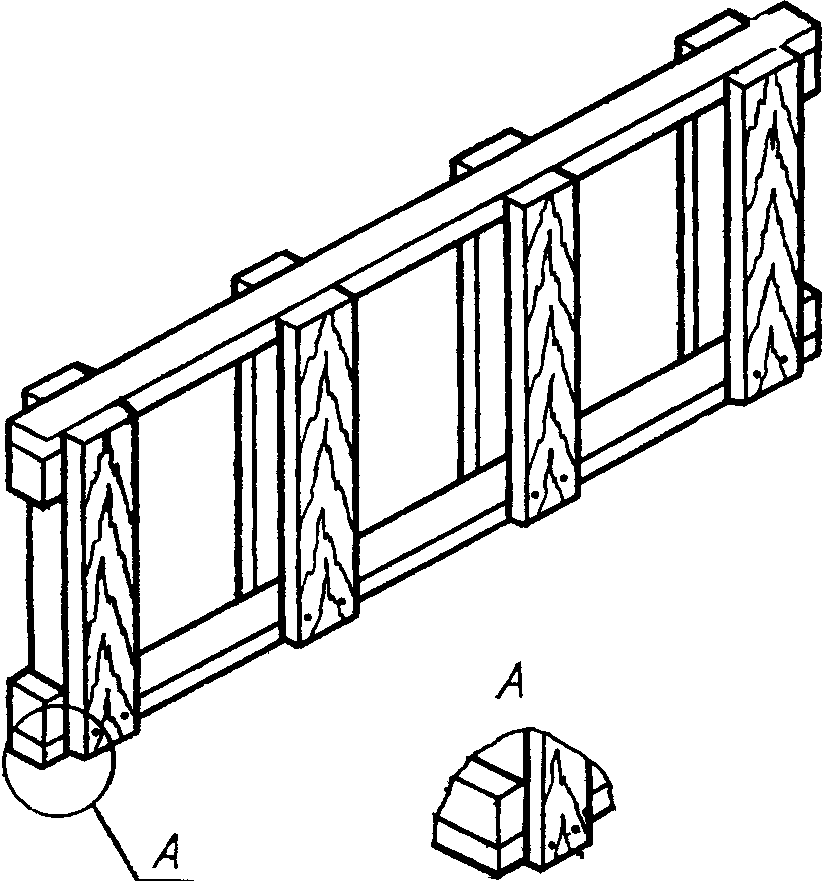

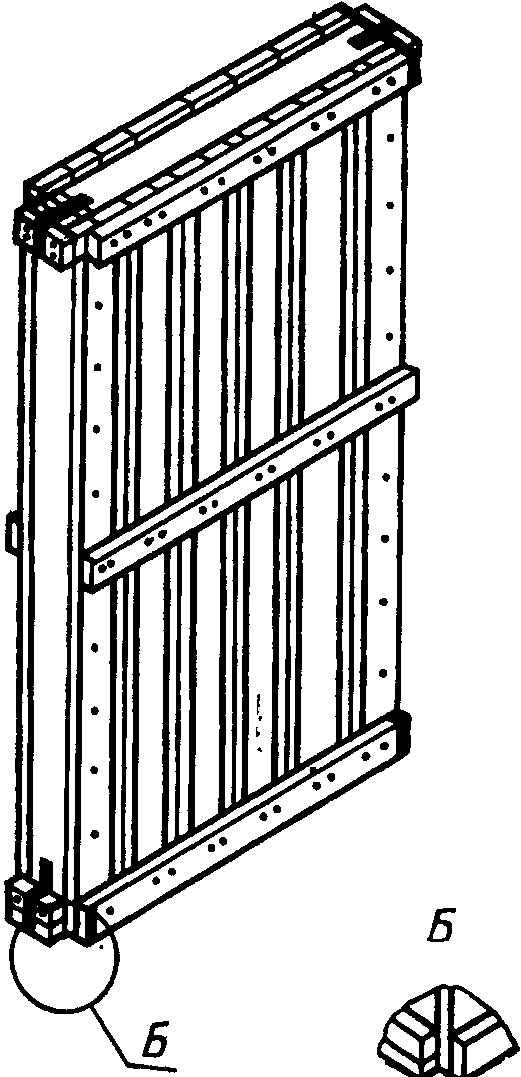

V — решетчатые, с плотными торцовыми стенками, собранными на одной горизонтальной планке, с вертикальными планками на боковых стенках для груза массой до 2000 кг - черт. 5;

Черт. 5

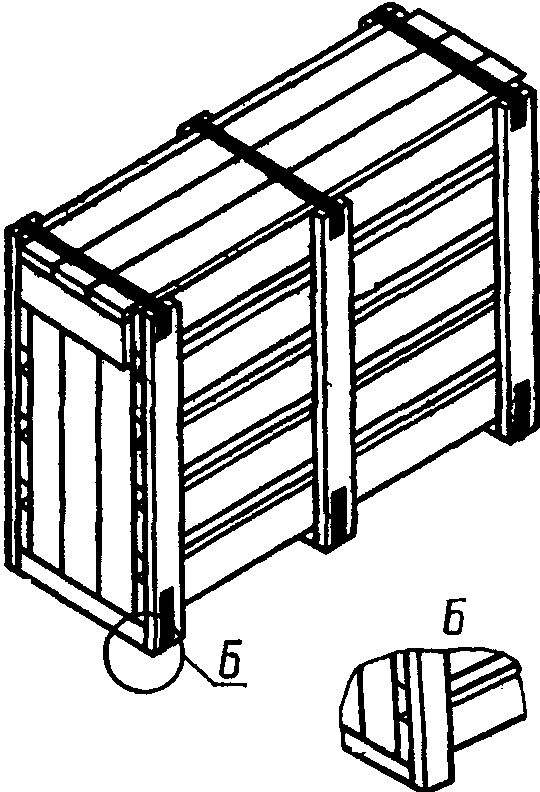

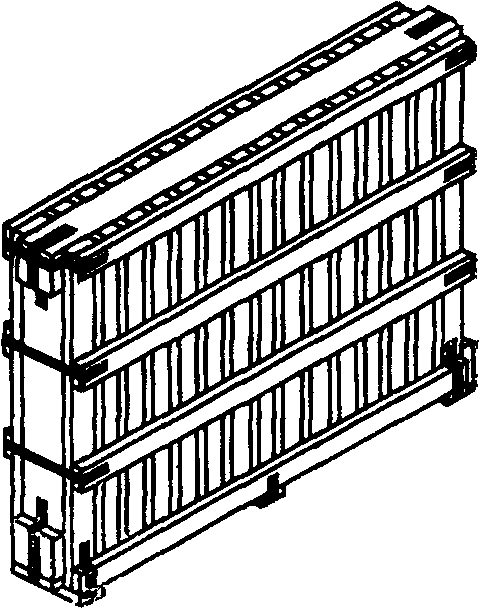

VI — решетчатые, с плотными торцовыми стенками на двух наружных планках, с поясами из деревянных планок при длине или высоте ящика свыше 2000 мм для груза массой до 2000 кг - черт. 6а, с торцовыми стенками на двух наружных планках и с боковыми стенками на горизонтальных планках для груза массой до 2000 кг - черт. 6б.

Черт. 6

(Измененная редакция, Изм. № 1, 2, 3).

1.2. Внутренние размеры ящиков должны устанавливаться в соответствии с требованиями табл. 1.

Таблица 1

Тип ящика	Номер чертежа	Внутренние размеры, мм			Масса стекла в ящике, кг
		Длина	Ширина	Высота
I	1а, б 1в	Равна длине листа стекла плюс 20 мм <*>	Равна толщине стопы листов стекла плюс	Равна ширине листа стекла плюс 20 мм <*>	Св. 80 до 200 включ.
		40 мм <**> 80 мм <***>	15 мм <*> 30 мм <**> 40 мм <***>	30 мм <**> 50 мм <***>	Св. 200 до 400 включ.
	1а, б	Равна ширине двух стоп листов стекла плюс 60 мм <*> 90 мм <**> 130 мм <***>		Равна длине листов стекла плюс 20 мм <*> 30 мм <**> 50 мм <***>	Св. 80 до 200 включ.
	1а, б	Равна ширине трех стоп листов стекла плюс 100 мм <*> 140 мм <**> 180
	1г	Равна длине листа стекла плюс 20 мм <*> 40 мм <**>	Равна толщине стопы листов стекла плюс 15 мм <*> 40 мм <**>	Равна ширине листов стекла плюс 20 мм <*> 30 мм <**>	Св. 200 до 400 включ.
	1д, е	Равна длине листа стекла плюс 20 мм <*> 40 мм <***>	Равна толщине стопы листов стекла плюс 15 мм <*> 40 мм <**>	Равна ширине листа стекла плюс 20 мм <*> 30 мм <**>	Св. 80 до 200 включ.
II	2а	Равна	Равна ширине	Равна длине	Св. 400
IV	4	толщине стопы листов стекла плюс 60 мм <**> 90 мм <***>	листов стекла плюс 60 мм <**> 90 мм <***>	листа стекла плюс 40 мм <**> 60 мм <***>	до 1000 включ.
II	2а	Равна длине листа стекла плюс	Равна толщине стопы листов стекла плюс	Равна ширине листа стекла плюс	Св. 400 до 1000 включ.
	2б	40 мм <**> 80 мм <***>	30 мм <**> 80 мм <***>	30 мм <**> 60 мм <***>	Св. 400 до 2000 включ.
III	3а, б				Св. 400 до
IV	4				1000 включ.
V	5	Равна длине	Равна	Равна ширине	Св. 1000 до
VI	6а, б	листа стекла плюс 40 мм <**>	толщине стопы листов стекла плюс	листов стекла плюс 30 мм <**>	2000 включ.
			30 мм <**>

---

<*> При использовании уплотняющего материала из гофрированного картона по ГОСТ 7376.

<**> При использовании уплотняющего материала из древесно-волокнистой плиты по ГОСТ 4598.

<***> При использовании уплотняющего материала из древесной стружки по ГОСТ 5244.

(Измененная редакция, Изм. № 1, 2, 3).

1.3. Предельные отклонения от размеров ящиков и их деталей должны соответствовать ГОСТ 2991 и ГОСТ 10198.

1.4. Размеры и количество деталей ящиков должны соответствовать указанным в табл. 2.

Таблица 2

Масса груза в ящике, кг	Тип ящика	Номер ящика	Толщина досок					Сечение и количество планок
								торцовых стенок					боковых стенок				дна и крышки
			торцовых стенок	боковых стенок	дна	крышки	горизонтальные	количество	вертикальные	количество	раскосы	количество	вертикальные горизонтальные	количество	раскосы	количество	поперечные	количество
Св. 80 до 200 включ.	I I	1а 1б	22 22	13 13	22 22	22 22	25 x 70 22 x 70	4 4	- — - - — - 40 x 80	- — - - — - 4	- — - - — - 40 x 80	- — - - — - 2	- — - 25 x 100	- — - 4	- — - - — - 25 x 80	- — - - — - 4	- — - - — - 80 x 100	- -
Св. 200 до 400 включ.	I I	1в 1г	25 40	13 16	25 40	25 40	22 x 70 40 x 120	4 4										- -
Св. 80 до 200 включ.	I I	1д 1е	22 22	13 13	22 22	22 22	22 x 70 22 x 70	4 4					- 16 x 80	- 6				- -
Св. 400 до 1000 включ.	II	2а	25	25	40	25	- 40 x 80	- 4					- 25 x 100	- 4				3
Св. 400 до 2000 включ.	II	2б	25	25	40	25			40 x 80	4	40 x 80	2			25 x 80	4	80 x 100	3
Св. 400 до 1000 включ.	III III IV	3а 3б 4	40 32 25	25 19 25	40 40 40	25 25 25	40 x 80 40 x 80 40 x 80	2 2 4	- — 40 x 80	- — 4	- — - - — -	- — - - — -	- 25 x 80 25 x 80	- 6 6	25 x 80 — - - — -	4 — - - — -	80 x 100 80 x 100 80 x 100	3 3 3
Св. 1000 до 2000 включ.	V IV	5 6а 6б	40 40 40	25 25 25	40 40 40	25 25 25	40 x 300 50 x 100 50 x 100	2 2 4	- — -	- — -			40 x 80 25 x 100 25 x 100	8 8 8			50 x 100 50 x 100 50 x 100	4 8 3

Примечания. 1. При длине ящиков типа I (черт. 1а) более 1680 мм должны устанавливаться на каждой боковой стенке две вертикальные планки сечением 13 x 60 мм на расстоянии 1/6 длины от торцовых стенок, при этом допускается снижение на одну градацию толщины досок боковых стенок.

2. При высоте ящиков типа I (черт. 1б) более 1650 мм устанавливают на боковых стенках по две горизонтальные планки сечением 13 x 60 мм на расстоянии 1/6 длины от дна и крышки.

3. На боковых стенках ящиков типа I (черт. 1в) с наружной стороны устанавливают четыре горизонтальные планки сечением 13 x 60 мм.

4. При высоте ящиков типа I (черт. 1в) более 1650 мм устанавливают посередине боковых стенок дополнительно горизонтальные планки сечением 13 x 60 мм по одной с каждой стороны.

5. При высоте ящиков типа I (черт. 1г) более 1650 мм устанавливают посередине боковых стенок дополнительно вертикальные планки сечением 13 x 60 мм по одной с каждой стороны.

6. При длине ящиков типа I (черт. 1е) менее 1000 мм среднюю вертикальную планку на боковых стенках не устанавливают.

7. Ящики типа I (черт. 1д - е) применяются для упаковывания листов стекла площадью до 1,3 м2, поставляемого в розничную торговлю. Ящики типа I (черт. 1а, б) применяются для упаковывания листов стекла площадью более 1,3 м2.

(Измененная редакция, Изм. № 2, 3).

1.5 Для ящика типа V:

при длине или высоте стекла до 1300 мм должны устанавливаться две вертикальные планки на боковых стенках, при длине или высоте стекла св. 1300 мм до 1600 мм — три планки, а при длине или высоте стекла свыше 1600 мм до 2000 мм и более — четыре планки сечением 40 х 80 мм. Расстояние между планками должно быть не более 700 мм.

На дне должны устанавливаться четыре поперечные планки сечением 80 x 100 мм.

(Измененная редакция, Изм. № 3).

1.6. Ширина досок боковых стенок в ящиках типа I массой до 200 кг должна быть не менее 70 мм.

Ширина досок боковых стенок в ящиках типа I массой более 200 до 400 кг, а также в ящиках типов II — VI должна быть не менее 80 мм.

Ширина досок боковых стенок ящиков типа I (черт. 1д - е) должна быть не менее 1000 мм.

(Измененная редакция, Изм. № 2, 3).

1.7. Допускается в ящиках типа I устанавливать на наружной стороне дна полозья сечением 40 x 50 мм.

Расположение полозьев должно обеспечивать захват погрузочно-разгрузочными механизмами.

1.8. Суммарная ширина двух верхних досок боковых стенок ящиков типов V и VIa должна быть равна суммарной величине толщины продольной планки крышки и ширины горизонтальной планки торцовой стенки.

(Измененная редакция, Изм. № 2).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Ящики должны изготовляться в соответствии с требованиями ГОСТ 2991, ГОСТ 10198 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Для изготовления ящиков должны применяться пиломатериалы мягких лиственных пород и березы по ГОСТ 2695 и хвойных пород по ГОСТ 8486 и ГОСТ 24454.

(Измененная редакция, Изм. № 1).

2.3. Параметр шероховатости поверхностей деталей ящиков должен быть не более Rz_{max} 1250 мкм по ГОСТ 7016.

2.4. Допускается применять необрезные доски для следующих деталей ящиков: средних досок боковых стенок, средних досок решетчатых торцовых стенок, средних вертикальных планок боковых стенок, планок-раскосов торцовых и боковых стенок и средних поясов из планок.

Допускается применять доски с одной необрезной кромкой со стороны, не прилегающей к другим деталям, для следующих деталей ящиков: горизонтальных планок и торцовых и боковых стенок, вертикальных крайних планок боковых стенок, вертикальных планок торцовых стенок, крайних досок боковой стенки, крайних досок решетчатых торцовых стенок, а также крайних полозьев и крайних поясов из планок.

2.5. Допускается изготовлять боковые стенки и решетчатые торцовые стенки из досок с непараллельными кромками.

2.6. Просветы между досками в ящиках должны соответствовать указанным в табл. 3.

Таблица 3

Наименование размера	Тип ящика
	I			II и IV	III	V	VI
	Черт. 1 (а, б, в)	Черт. 1 (г)	Черт. 1 (д, е)	Черт. 2 (а, б), Черт. 4	Черт. 3 (а, б)	Черт. 5	Черт. 6 (а, б)
Размер просвета между досками торцовых стенок, мм:
при уплотняющем материале из гофрированного картона или древесноволокнистой плиты	-	-	-	-50 250 -50	-	-	-
при уплотняющем материале из древесной стружки	-	-	-	150	-	-	-
Размер просвета между досками боковых стенок, мм:
при уплотняющем материале из гофрированного картона или древесноволокнистой плиты	-30 250 -30	-50 550	-50 350	-50 250 -50	-50 250 -50	-50 350	-50 350
при уплотняющем материале из древесной стружки	100	-	-	150	150	-	-

(Измененная редакция, Изм. № 1, 3).

2.7. В собранных ящиках между досками торцовых стенок, дна и крышки допускаются зазоры до 5 мм.

2.8. Ящики типа I для груза массой свыше 200 до 400 кг и ящики типов II и III (черт. 2а, б и 3а) должны быть обиты угольниками из стальной упаковочной ленты размером 0,5 — 0,7 x 20 мм по ГОСТ 3560.

Длина загиба концов угольников на каждую сторону ящика должна быть не менее 75 и не более 90 мм. Концы угольников должны быть прибиты тремя гвоздями размером 2,0 x 50 мм по ГОСТ 4034.

(Измененная редакция, Изм. № 1, 2).

2.9. На ящиках типов V и VI должны устанавливаться дополнительные крепления (черт. 5, 6) из стальной ленты сечением не менее 0,5 x 40 мм по ГОСТ 3560 с длиной загиба концов ленты не менее 90 мм и не более 200 мм.

Допускается дополнительные крепления изготовлять из полос листовой стали по ГОСТ 19903 и ГОСТ 19904.

(Измененная редакция, Изм. № 2).

3. КОМПЛЕКТНОСТЬ

3.1. Ящики типа I, в зависимости от размеров упаковываемых листов стекла, могут быть укомплектованы перегородками по табл. 4.

Таблица 4

Номер чертежа	Площадь листов стекла, м2	Количество стоп стекла в ящике	Количество перегородок	Размер перегородок
1а, б	До 0,2	3	2	Равны внутренней ширине и высоте ящика (размерам торцовой стенки ящика)
1а, б	От 0,21 до 0,3	2	1	-
1а, б, в, г	Более 0,3	1	-	-

4. ПРАВИЛА ПРИЕМКИ И МЕТОДЫ КОНТРОЛЯ

4.1. Правила приемки и методы контроля ящиков должны соответствовать ГОСТ 2991 и ГОСТ 10198.

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Упаковка, маркировка, транспортирование и хранение должны соответствовать ГОСТ 2991, ГОСТ 10198, ГОСТ 14192.

---
