ГОСТ 4034-63. Государственный стандарт Союза ССР. Гвозди тарные круглые. Конструкция и размеры

(утв. и введен в действие Госстандартом СССР от 06.08.1963 № 572)

(ред. от 01.12.1987)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГВОЗДИ ТАРНЫЕ КРУГЛЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Round box nails. Construction and dimensions

1. Разработан и внесен Министерством черной металлургии СССР.

Исполнители: К.Г. Залялютдинов; Б.М. Ригмант; В.Г. Вильде; Р.В. Жирова.

2. Утвержден и введен в действие Государственным комитетом стандартов, мер и измерительных приборов СССР от 06.08.63 № 572.

3. Взамен ГОСТ 4034-48.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 283-75	2

5. Срок действия продлен до 01.01.96 Постановлением Госстандарта от 15.05.85 № 1357.

6. Переиздание (январь 1988 г.) с Изменениями № 1, 2, утвержденными в ноябре 1980 г., декабре 1987 г. (ИУС 2-81, 4-88).

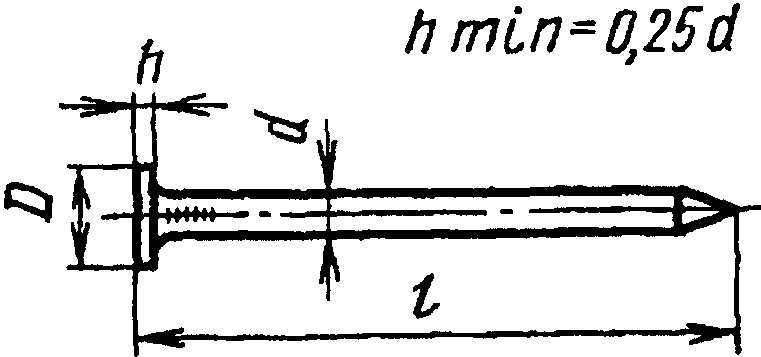

1. Конструкция и размеры тарных круглых гвоздей с плоской головкой должны соответствовать указанным на черт. 1 и в табл. 1.

                                                            мм

Диаметр стержня d	Длина гвоздя l	Диаметр головки D
		Номин.	Пред. откл.
1,4	25 30	3,5	+/- 0,2
1,6	25 35	4,0
1,8	32 40 45	4,5
2,0	40 45	5,0
2,2	50	5,5	+/- 0,3
2,5	50 60	6,0
3,0	70 80	6,5

Условное обозначение гвоздей с плоской головкой, с диаметром стержня 2,5 мм и длиной 50 мм:

(Измененная редакция, Изм. № 1).

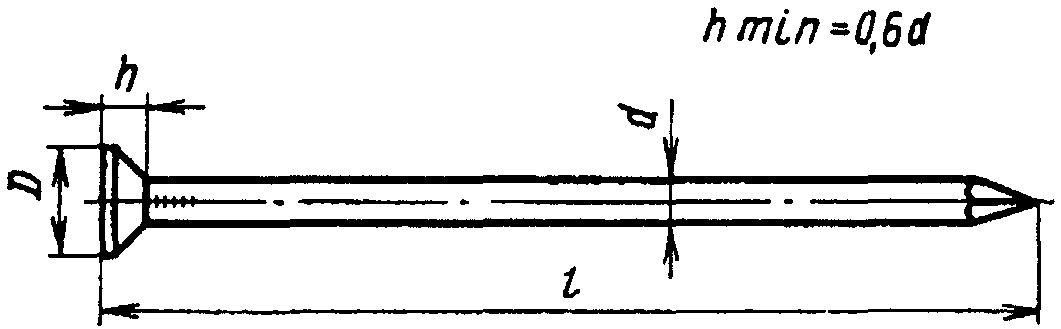

2. Конструкция и размеры тарных круглых гвоздей с конической головкой должны соответствовать указанным на черт. 2 и в табл. 2.

                                                            мм

Диаметр стержня d	Длина гвоздя l	Диаметр головки D
		Номин.	Пред. откл.
1,6	25 35	4,0	+/- 0,2
1,8	32 40 45	4,5
2,0	40 45	5,0
2,2	50	5,5	+/- 0,3
2,5	50 60	6,0
3,0	70 80	6,5

Условное обозначение гвоздей с конической головкой с диаметром стержня 2,5 мм и длиной 50 мм:

Гвозди К 2,5 x 50 ГОСТ 4034-63

(Измененная редакция, Изм. № 1).

3. Технические требования на гвозди — по ГОСТ 283-75.

4. Теоретическая масса гвоздей указана в справочном Приложении.

(Введен дополнительно, Изм. № 1).

Приложение

ТЕОРЕТИЧЕСКАЯ МАССА ГВОЗДЕЙ

Гвозди с плоской головкой		Гвозди с конической головкой
Размер d x l, мм	Масса 1000 шт., кг	Размер d x l, мм	Масса 1000 шт., кг
1,4 x 25	0,291	1,6 x 25	0,384
1,4 x 30	0,351	1,6 x 35	0,530
1,6 x 25	0,394	1,8 x 32	0,610
1,6 x 35	0,460	1,8 x 40	0,784
1,8 x 32	0,641	1,8 x 45	0,884
1,8 x 40	0,783	2,0 x 40	0,97
1,8 x 45	0,883	2,0 x 45	1,12
2,0 x 40	0,99	2,2 x 50	1,49
2,0 x 45	1,11	2,5 x 50	1,91
2,2 x 50	1,49	2,5 x 60	2,28
2,5 x 50	1,92	3,0 x 70	3,81
2,5 x 60	2,29	3,0 x 80	4,36
3,0 x 70	3,82
3,0 x 80	4,38

(Измененная редакция, Изм. № 1, 2).

---
