ГОСТ 4088-69. Межгосударственный стандарт. Гайки фасонные. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 4088-69Действующий акт

(введен в действие Постановлением Госстандарта СССР от 13.06.1969 № 680)

(ред. от 20.04.1989)

Примечание

С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.07.1970. Взамен ГОСТ 4088-57.

Введен в действие
Постановлением Комитета стандартов,
мер и измерительных приборов
при Совете Министров СССР

от 13 июня 1969 г. № 680

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ ФАСОННЫЕ

КОНСТРУКЦИЯ

Fashioned nuts. Design

ГОСТ 4088-69

Группа Г27

7004-0050

МКС 21.060.20

Взамен
ГОСТ 4088-57

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введения установлена

1 июля 1970 года

Ограничение срока действия снято Постановлением Госстандарта СССР от 20.04.89 № 1028

Издание с Изменениями № 1, 2, утвержденными в июне 1980 г., апреле 1989 г. (ИУС № 9-80, 7-89).

Настоящий стандарт распространяется на фасонные гайки, предназначенные для станочных приспособлений.

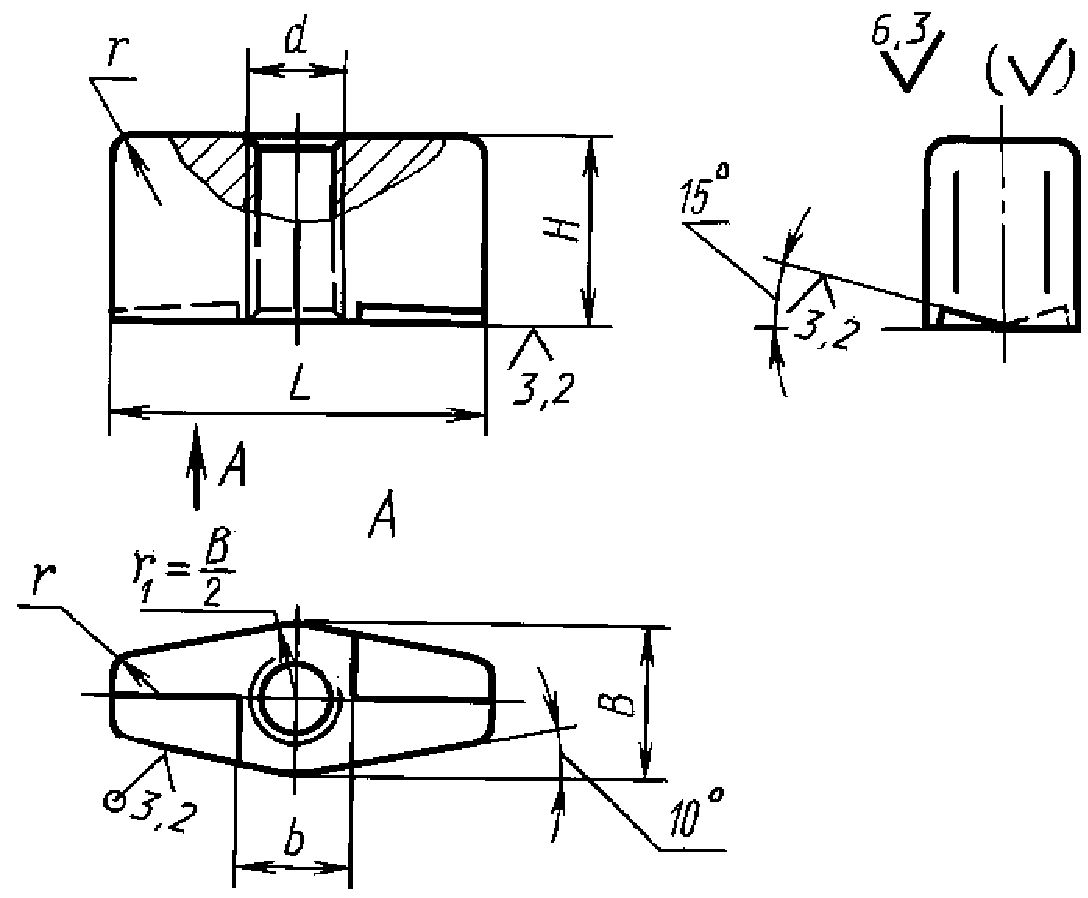

1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

рис. 1

Размеры в мм

Обозначение гаек	Применяемость	d	H	L	B	b	r	Масса, кг \approx
7004-0051		М5	10	25	10	6	1,6	0,014
7004-0052		М6	12	30	12	8		0,024
7004-0053		М8	16	36	14	10		0,042
7004-0054		М10	20	40	16	12	2,5	0,063
7004-0055		М12	25	50	18	14		0,118
7004-0056		М16	32	60	22	18		0,210

Пример условного обозначения фасонной гайки размером d = M5:

Гайка 7004-0051 ГОСТ 4088-69

(Измененная редакция, Изм. № 1, 2).

2. Материал — сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.

3. Твердость — 30...35 HRC.

4. Неуказанные предельные отклонения размеров: h14, \pm \frac{t_{2}}{2} .

5. Резьба метрическая — по ГОСТ 24705-2004. Поле допуска резьбы — 6Н по ГОСТ 16093-2004.

4, 5. (Измененная редакция, Изм. № 2).

6. Размеры фасок для резьбы — по ГОСТ 10549-80.

7. (Исключен, Изм. № 1).

8. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.

9. Остальные технические требования — по ГОСТ 1759.0-87.

10. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии гаек одного типоразмера.

11. Пример применения фасонных гаек указан в приложении.

(Введен дополнительно, Изм. № 2).

Приложение

Справочное

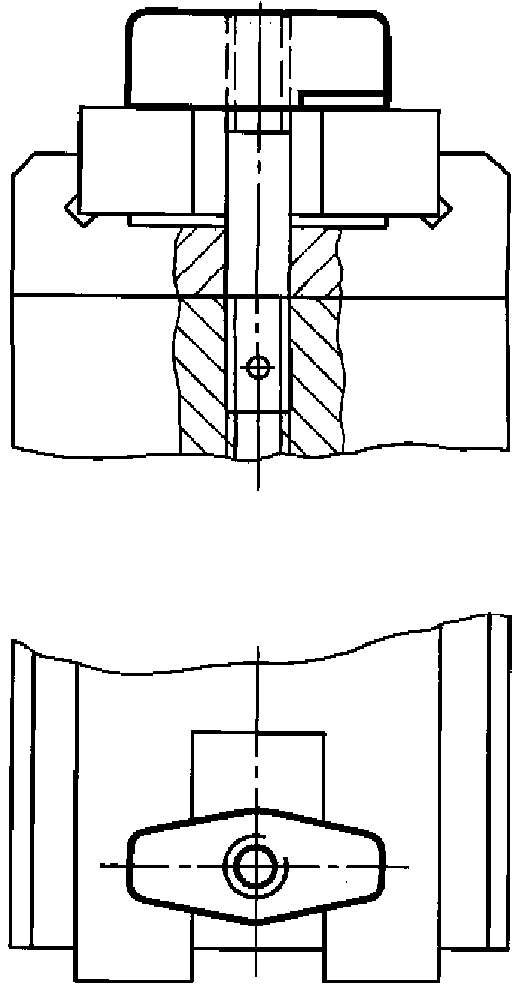

ПРИМЕР ПРИМЕНЕНИЯ ФАСОННЫХ ГАЕК

рис. 2
