ГОСТ 32696-2014 (ISO 11961:2008). Межгосударственный стандарт. Трубы стальные бурильные для нефтяной и газовой промышленности. Технические условия

(введен в действие Приказом Росстандарта от 27.07.2015 № 989-ст)

(ред. от 30.06.2023)

Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 июля 2015 г. № 989-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТРУБЫ СТАЛЬНЫЕ БУРИЛЬНЫЕ ДЛЯ НЕФТЯНОЙ И ГАЗОВОЙ ПРОМЫШЛЕННОСТИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Steel drill pipes for petroleum and natural gas industries. Specifications

(ISO 11961:2008, MOD)

ГОСТ 32696-2014 (ISO 11961:2008)

МКС 77.140.75

75.180.10

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Дата введения 1 января 2016 года

Предисловие

Цели и принципы, основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены».

Сведения о стандарте

1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 357 «Стальные и чугунные трубы и баллоны», Открытым акционерным обществом «Российский научно-исследовательский институт трубной промышленности» (ОАО «РосНИТИ»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 357 «Стальные и чугунные трубы и баллоны»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 июня 2014 г. № 45)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 27 июля 2015 г. № 989-ст межгосударственный стандарт ГОСТ 32696-2014 (ISO 11961:2008) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.

5 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 11961:2008 «Petroleum and natural gas industries — Steel drill pipe» (ISO 11961:2008 Нефтяная и газовая промышленность. Трубы стальные бурильные) путем:

• внесения дополнительных слов (фраз, показателей, ссылок), выделенных в тексте настоящего стандарта полужирным курсивом;
• внесения дополнительных структурных элементов (пунктов, подпунктов, абзацев, терминологических статей), выделенных в тексте настоящего стандарта вертикальной линией, расположенной на полях этого текста;
• изменения отдельных структурных элементов (подразделов, пунктов, подпунктов, абзацев, таблиц и рисунков), выделенных в тексте настоящего стандарта курсивом и вертикальной линией, расположенной на полях этого текста;
• изменения отдельных слов (фраз, показателей), выделенных в тексте настоящего стандарта курсивом;
• изменения его структуры для приведения в соответствие с правилами, установленными в ГОСТ Р 1.5 (подразделы 4.2 и 4.3). Сравнение структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном приложении ДГ.

Степень соответствия — модифицированная (MOD)

6 Настоящий стандарт разработан на основе национального стандарта Российской Федерации ГОСТ Р 54383-2011 (ИСО 11961:2008) «Трубы стальные бурильные для нефтяной и газовой промышленности. Технические условия».

Приказом Федерального агентства по техническому регулированию и метрологии от 27 июля 2015 г. № 989-ст ГОСТ Р 54383-2011 (ИСО 11961:2008) отменен с 1 января 2016 г.

7 ВВЕДЕН ВПЕРВЫЕ

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Введение

Настоящий стандарт модифицирован по отношению к международному стандарту ISO 11961:2008 с поправкой № 1 в связи с необходимостью дополнения размеров и групп прочности бурильных труб, широко применяемых в российской нефтяной и газовой промышленности.

Модификация настоящего стандарта по отношению к международному стандарту заключается в следующем:

• раздел 2 исключен. Содержание раздела 2 включено в раздел 3, как напрямую относящееся к применению ссылочных нормативных документов;
• раздел 4 разделен на два самостоятельных раздела (3 и 4), что обусловлено большим объемом раздела;
• наименование некоторых терминов приведено к наименованию, применяемому в национальной промышленности, так например, термин «роторное упорное соединение» заменен термином «резьбовое упорное соединение», термины «шейки замка», «шейка муфты», «шейка ниппеля» — терминами «хвостовики замка», «хвостовик муфты», «хвостовик ниппеля»;
• заменены некоторые обозначения и показатели для приведения в соответствие с обозначениями и показателями, принятыми в системе единиц СИ и национальной стандартизации;
• введены дополнительные термины, традиционно применяемые в национальной промышленности, для уточнения применяемых понятий;
• исключены значения показателей, выраженные в американской системе единиц, которые нецелесообразно применять в национальной стандартизации, и соответствующие приложения C и F;
• изменена точность значений длины муфты и ниппеля по наружной поверхности Lp и Lb, диаметра фаски упорных поверхностей замка Df с двух десятичных знаков на один десятичный знак после запятой, в соответствии с указанными для этих размеров предельными отклонениями;
• американские условные обозначения размеров труб Ряд 1 и Ряд 2 заменены соответствующими значениями наружных диаметров и толщин стенок, исключены соответствующие термины «Ряд 1 (label 1)», «Ряд 2 (label 2)»;
• дополнена группа прочности D, широко применяемая в национальной промышленности, и связанные с ней показатели, слова, фразы и положения. Соответствие групп прочности тел бурильных труб и свойств замков при растяжении и типов резьбовых упорных соединений приведено в приложении ДА;
• дополнены три размера бурильных труб групп прочности D и E с внутренней высадкой 73,02 x 9,19; 88,90 x 9,35 и 88,90 x 11,40 мм, широко применяемые в национальной промышленности, и связанные с ними показатели;
• дополнительно внесена возможность изготовления замков с резьбовыми соединениями по ГОСТ 28487-2018, эквивалентными и взаимозаменяемыми с соединениями по ISO 10424-2:2007;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст)

• из стандарта исключены ссылки на стандарты АНИ, с сохранением ссылок на аналогичные стандарты ИСО или АСТМ;
• из стандарта исключены положения, связанные с лицензированием, проводимым Американским нефтяным институтом;
• стандарт дополнен приложением ДБ, в котором приведен расчет приблизительной массы единицы длины бурильных труб.

Сравнение структуры настоящего стандарта и стандарта ISO 11961:2008 приведено в приложении ДВ.

По сравнению с ISO 11961:2008 область применения настоящего стандарта после дополнения группой прочности Д, размерами бурильных труб и резьбовыми соединениями замков, широко применяемыми в российской промышленности, охватывает все группы прочности, размеры бурильных труб и резьбовые соединения замков, предусмотренные в Российской Федерации <1> и ГОСТ 27834-95. По сравнению с этими стандартами, настоящий стандарт:

• содержит большие возможности для потребителя по выбору уровня требований и качества, видов дополнительного контроля и испытаний изделий;
• устанавливает свойства изделий, востребованные в современной нефтяной и газовой промышленности;
• регламентирует организацию и проведение операций контроля качества изделий, в том числе неразрушающего контроля, на различных стадиях производства;
• учитывает требования ГОСТ ISO 9001, регламентирует процессы прослеживаемости и идентификации изделий, контроля и валидации процессов, сохранения записей.

<1> Требования к трубам стальным бурильным с приваренными замками в Российской Федерации устанавливает ГОСТ Р 50278-92.

В связи с введением в действие ISO 11961:2018 в настоящий стандарт была внесена модификация, связанная с изменением ISO 11961:2018 по сравнению с ISO 11961:2008:

• включены бурильные трубы групп прочности D и F, обладающие повышенной стойкостью в среде, содержащей сероводород, и связанные с ними требования и положения, заменены обозначения групп прочности на XSS и GSS соответственно для идентификации их назначения;
• введены термины «стойкость в среде, содержащей сероводород» и «стойкость к сульфидному растрескиванию под напряжением»; «пороговое напряжение при испытании на стойкость к SSC»;
• включено приложение ДБ.1 об особенностях эксплуатации бурильных труб в среде, содержащей сероводород.

(абзац введен Изменением № 2, введенным в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

В настоящий стандарт также включены бурильные трубы группы прочности ESS, обладающие повышенной стойкостью в среде, содержащей сероводород, высокопрочные бурильные трубы группы прочности V, замки повышенной прочности, изготавливаемые по дополнительному требованию SR25, и связанные с ними требования.

(абзац введен Изменением № 2, введенным в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

1 Область применения

Настоящий стандарт распространяется на стальные бурильные трубы с высаженными концами и приваренными замками, предназначенные для бурения и добычи в нефтяной и газовой промышленности, поставляемые по трем уровням требований к продукции (PSL-1, PSL-2 и PSL-3). Основными для настоящего стандарта являются требования PSL-1. Требования, устанавливаемые уровнями требований PSL-2 и PSL-3, приведены в приложении E.

Настоящий стандарт распространяется на бурильные трубы следующих групп прочности:

• бурильные трубы групп прочности D и E;
• высокопрочные бурильные трубы групп прочности X, G, S и V;

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

• бурильные трубы групп прочности ESS, XSS и GSS с повышенной стойкостью в среде, содержащей сероводород (H2S).

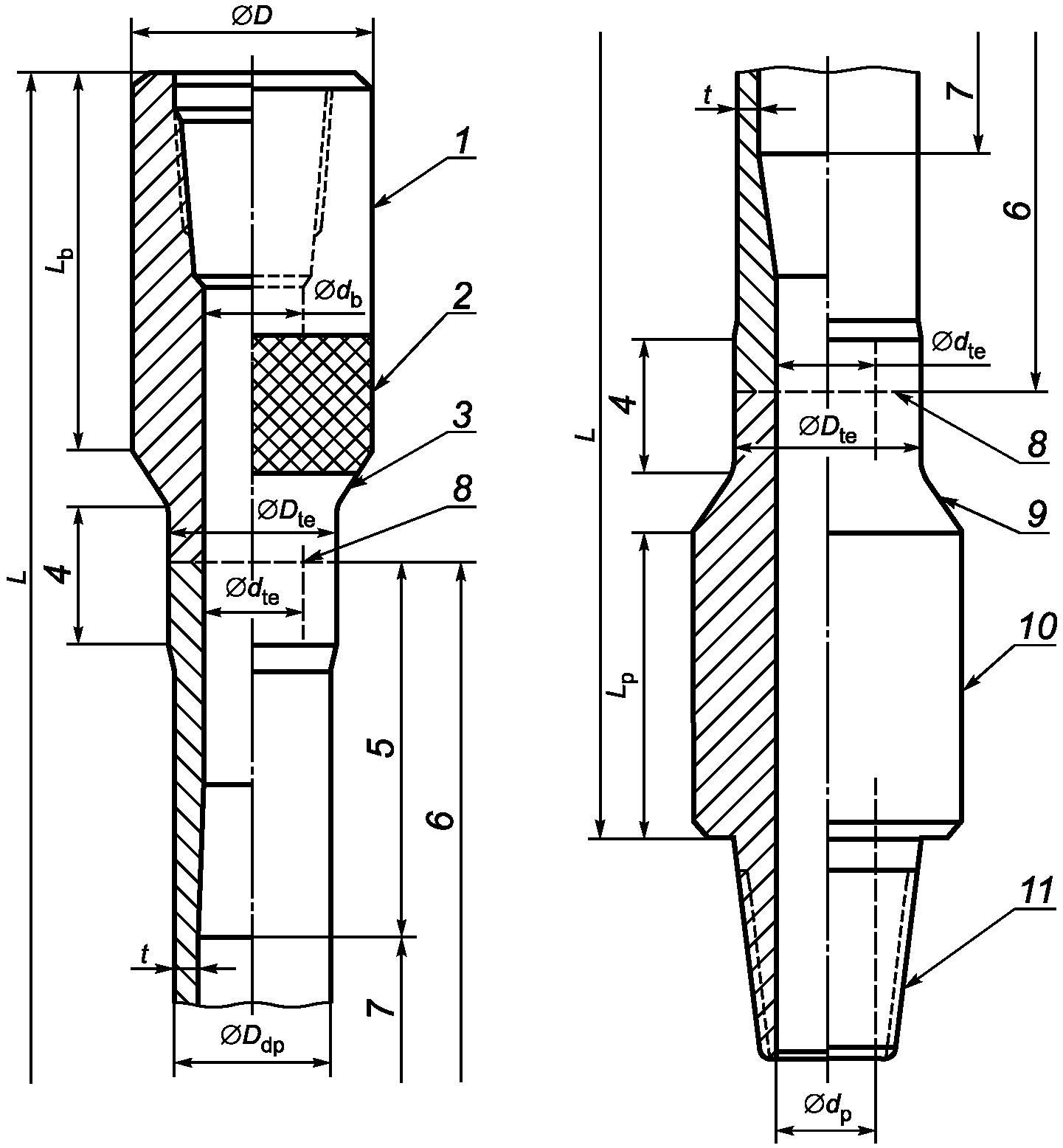

Стандартная конфигурация бурильной трубы, ее основные элементы и их длины указаны на рисунке B.1 (приложение B). Перечень бурильных труб, на которые распространяется настоящий стандарт, их основные размеры и масса приведены в таблице A.1 (приложение A).

Настоящий стандарт может быть также применен к бурильным трубам с типами резьбовых упорных соединений, не предусмотренных настоящим стандартом.

По согласованию между заказчиком и изготовителем настоящий стандарт может быть применен к телу бурильных труб и/или замкам других размеров. В приложении D приведены дополнительные требования, касающиеся испытаний на ударный изгиб, неразрушающего контроля, размера партии, документации и маркировки, которые могут быть согласованы между заказчиком и изготовителем.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

В настоящем стандарте не рассматриваются эксплуатационные свойства бурильных труб.

Примечания

1 В настоящем стандарте для обозначения бурильных труб применяют следующие показатели: наружный диаметр и толщина стенки тела труб, группа прочности (D, E, X, G, S, V, ESS, XSS или GSS), тип высадки и тип резьбового упорного соединения. Обозначение применяют для идентификации бурильных труб при оформлении заказа.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

2 Требования к резьбовым соединениям замков приведены в стандартах [1], [2] и ГОСТ 28487.

3 Эксплуатационные свойства бурильных труб приведены в стандарте [3].

4 Особенности эксплуатации бурильных труб групп прочности ESS, XSS и GSS в среде, содержащей сероводород, приведены в приложении ДБ.1.

(примечание 4 введено Изменением № 2, введенным в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

2 Нормативные ссылки

(раздел 2 в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 26.008 Шрифты для надписей, наносимых методом гравирования. Исполнительные размеры

ГОСТ 9012 (ИСО 410-82, ИСО 6506-81) Металлы. Метод измерения твердости по Бринеллю

ГОСТ 9013 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу

ГОСТ 10006 (ИСО 6892-84) Трубы металлические. Метод испытания на растяжение

ГОСТ 16504 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения

ГОСТ 27834 Замки приварные для бурильных труб. Технические условия

ГОСТ 28487 Соединения резьбовые упорные с замковой резьбой элементов бурильных колонн. Общие технические требования

ГОСТ 28548 Трубы стальные. Термины и определения

ГОСТ ISO 9000 Системы менеджмента качества. Основные положения и словарь

ГОСТ ISO 10893-10 Трубы стальные бесшовные и сварные. Часть 10. Ультразвуковой метод автоматизированного контроля для обнаружения продольных и (или) поперечных дефектов по всей поверхности

ГОСТ ISO 10893-12 Трубы стальные бесшовные и сварные. Часть 12. Ультразвуковой метод автоматизированного контроля толщины стенки по всей окружности

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 16504, ГОСТ 28548, ГОСТ ISO 9000 и стандарту [4], а также следующие термины с соответствующими определениями:

3.1 анализ плавки (heat analysis): Результат контроля химического состава плавки по данным изготовителя стали.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

3.2 документ об аттестации сварочного оборудования и его операторов (welding machine and welding operator performance qualification procedure): Документ, подтверждающий, что сварочное оборудование и его операторы способны при применении технологической инструкции по сварке выполнять сварные швы, соответствующие требованиям настоящего стандарта.

Примечание - Включает протоколы аттестационных испытаний.

3.3 бесшовная труба (seamless pipe): Трубное изделие из деформируемой стали, изготовленное без сварного шва.

Примечание - Бесшовные трубы изготовляют способом горячей деформации, при необходимости с последующей холодной деформацией и/или термической обработкой, обеспечивающим получение требуемых формы, размеров и свойств.

3.4 бурильная труба (drill-pipe): Тело бурильной трубы с приваренными деталями замка (ниппелем и муфтой).

Примечание - Термин введен с целью уточнения понятия.

3.9 дефект (defect): Несовершенство, имеющее размер, достаточный для отбраковки изделия на основании критериев, установленных настоящим стандартом.

3.10 диаметр фаски замка (bevel diameter of tool joint): Наружный диаметр упорных уплотнительных поверхностей (торца муфты и уступа ниппеля) резьбового упорного соединения замка.

3.12 закалочная трещина (quench crack): Трещина в стали, вызванная напряжениями, возникающими при превращении аустенита в мартенсит, которое сопровождается увеличением объема.

3.13 замок (tool-joint): Кованый или катаный стальной элемент бурильной трубы, имеющий резьбовое упорное соединение и состоящий из двух деталей — ниппеля и муфты, привариваемых к концам тела бурильной трубы.

Примечание - В зависимости от контекста, под замком понимаются обе детали замка, свинченные или несвинченные.

3.14 заплечик под элеватор (elevator shoulder): Участок муфты замка конической или прямоугольной формы, предназначенный для захвата бурильной трубы элеватором.

Примечание - Термин введен с целью уточнения понятия.

3.15 зарез (gouge): Риски или полости, образующиеся при удалении металла в процессе механической обработки.

3.16 зона сварного соединения (weld zone): Зона, состоящая из сварного шва и зон термического влияния по обе стороны от сварного шва, образующихся при сварке трением и последующей термической обработке.

3.17 изготовитель бурильных труб (drill-pipe manufacturer): Фирма, компания или предприятие, которые осуществляют приварку замков к телу бурильных труб, термическую и механическую обработки после сварки и несет ответственность за соответствие бурильных труб применяемым требованиям настоящего стандарта.

3.18 изготовитель замков (tool-joint manufacturer): Фирма, компания или предприятие, которые имеют оборудование для изготовления замков и несут ответственность за соответствие замков применяемым требованиям настоящего стандарта.

3.19 изготовитель тел бурильных труб (drill-pipe-body manufacturer): Фирма, компания или предприятие, которые имеют оборудование для изготовления тел бурильных труб и несут ответственность за их соответствие требованиям настоящего стандарта, применяемым к телу бурильных труб.

3.20 изготовитель (manufacturer): В зависимости от контекста: изготовитель бурильных труб, изготовитель тел бурильных труб или изготовитель замков.

(п. 3.21 в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

3.22 коэффициент прочности бурильной трубы при кручении (drill-pipe torsion strength ratio): Отношение прочностей при кручении замкового соединения и тела бурильной трубы.

3.23 линейное несовершенство (linear imperfection): Несовершенство, длина которого значительно превышает его ширину, такое как плена, закат, трещина, царапина от оправки, подрез, зарез, «слоновая кожа» и т.п.

3.24 контрольная метка (benchmark): Знак, нанесенный для контроля износа упорных поверхностей деталей замка и используемый при их ремонте (см. 8.4.4 и стандарты [1], [2]).

3.26 нелинейное несовершенство (non-linear imperfection): Несовершенство, длина которого соизмерима с его шириной, такое как раковина, вмятина со скругленным дном и т.п.

3.27 несовершенство (imperfection): Несплошность стенки или поверхности изделия, которая может быть выявлена методами неразрушающего контроля, предусмотренными настоящим стандартом.

3.28 несущественная переменная (non-essential variable): Переменный параметр, изменение которого в технологической инструкции по сварке не требует проведения переаттестации.

3.29 ниппель замка, ниппель (tool-joint pin, pin): Деталь замка с наружной резьбой.

3.30 объем партии (lot size): Количество изделий в партии.

3.31 овальность высадки (upset ovality): Разность между наибольшим и наименьшим диаметрами в плоскости, перпендикулярной к оси тела бурильной трубы.

3.32 партия (lot): Определенное количество изделий, изготовленное в условиях, считающихся одинаковыми по определенному показателю.

3.33 плавка; плавка стали (heat or heat of steel): Металл, полученный за один цикл процесса выплавки стали.

3.34 показание (indication): Сигнал от несовершенства, требующий интерпретации для определения его значимости.

3.35 заказчик (purchaser): Сторона, несущая ответственность за определение требований к заказываемой продукции и оплату данного заказа.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

3.36 приемка; контроль (inspection): Процесс измерения, изучения, испытания или иного сравнения изделий с установленными требованиями.

3.37 приработка резьбовых упорных соединений (break-in-procedure): Процесс свинчивания и развинчивания нового резьбового соединения для обеспечения правильного свинчивания и уменьшения заедания резьбы замка во время эксплуатации.

3.38 продукция; изделия (product): Бурильные трубы, тела бурильных труб или замки.

3.40 резьбовое упорное соединение (rotary shouldered connection): Соединение элементов бурильной колонны, имеющее коническую замковую резьбу и упорные уплотнительные поверхности (торец муфты и уступ ниппеля замка).

3.41 сварка трением (rotary friction welding): Способ сварки под действием сжимающей силы на свариваемые детали, одна из которых вращается относительно другой вокруг общей оси, что приводит к нагреву, пластической деформации и сварке соединяемых поверхностей.

Примечание - Применяют сварку трением при непосредственном приводе и инерционную сварку трением.

3.42 сварная шейка бурильной трубы (drill-pipe weld neck): Механически обработанный участок бурильной трубы, состоящий из цилиндрической части высадки тела бурильной трубы, сварного шва и хвостовиков замка.

3.43 «слоновая кожа» (elephant hide): Несплошности наружной поверхности тела бурильной трубы, образующиеся в процессе высадки.

3.44 среднее значение твердости (mean hardness number): Результат усреднения чисел твердости, полученных на отдельном образце или на оцениваемом участке.

3.45 существенная переменная (essential variable): Параметр, изменение которого оказывает влияние на механические свойства зоны сварного соединения.

3.46 твердосплавное поверхностное упрочнение (hard banding; hard facing): Нанесение твердосплавного материала на наружную поверхность замка для уменьшения его износа.

3.47 тело бурильной трубы (drill-pipe body): Бесшовная труба с высаженными концами.

3.48 тело трубы (pipe body): Бесшовная труба без высадки и переходных участков, измененных при высадке.

3.49 технологическая инструкция по сварке (welding procedure specification): Документ, содержащий указания для оператора сварочного агрегата по получению производственных сварных швов, соответствующих требованиям настоящего стандарта.

Примечание - Технологическая инструкция по сварке включает все существенные и несущественные переменные процесса сварки трением, используемого для соединения деталей замка с телом бурильной трубы. Данная инструкция распространяется на все сварные швы, имеющие одинаковые заданные размеры и химический состав, сгруппированные в соответствии с документированной процедурой, что обеспечивает предсказуемые результаты обработки зоны сварного соединения для конкретной группы прочности.

(п. 3.49 в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

3.51 число твердости (hardness number): Результат измерения отдельного отпечатка при контроле твердости.

4 Обозначения и сокращения

4.1 В настоящем стандарте применены следующие обозначения:

\alpha_{b} — угол конической поверхности муфты замка;

\alpha_{p} — угол конической поверхности ниппеля замка;

\delta(e,e_{m}) — удлинение образца с расчетной длиной 50,0 мм при испытании на растяжение;

\Delta_{m}(e_{w}) — изменение массы тела бурильной трубы в результате высадки обоих концов;

\rho — плотность стали;

\sigma_{\text{Т}}(Y_{min}) — предел текучести тела бурильной трубы или замка;

\sigma_{\text{Т}W}(Y_{w}) — предел текучести зоны сварного соединения;

\sigma_{\text{в}}(T_{s},U_{dp}) — временное сопротивление тела бурильной трубы или замка;

b (W) — ширина расчетной части образца в виде полосы для испытания на растяжение;

D — наружный диаметр замка (ниппеля и муфты);

Ddp — наружный диаметр тела трубы;

Df — диаметр фаски упорных поверхностей ниппеля и муфты;

Dj — наружный диаметр хвостовиков замка до сварки и окончательной механической обработки;

D0u — наружный диаметр высадки тела бурильной трубы;

Dte — наружный диаметр сварного соединения бурильной трубы после механической обработки;

d (D) — диаметр расчетной части цилиндрического образца для испытания на растяжение;

db — внутренний диаметр муфты замка;

ddp — внутренний диаметр тела трубы;

dj — внутренний диаметр хвостовиков замка до сварки и окончательной механической обработки;

d0u — внутренний диаметр высадки тела бурильной трубы;

dp — внутренний диаметр ниппеля замка;

dpf — диаметр внутренней фаски ниппеля замка в плоскости торца;

dte — внутренний диаметр сварного соединения бурильной трубы после механической обработки, заданный изготовителем бурильных труб;

KV — работа удара при испытании образца с V-образным надрезом;

L — длина бурильной трубы с приваренным замком (от упорного торца муфты до упорного уступа ниппеля);

Lb — длина муфты замка по наружной поверхности, включая фаску упорного торца и зону твердосплавного поверхностного упрочнения;

Lbt — общая длина муфты замка;

lp (A) — рабочая длина образца для испытания на растяжение;

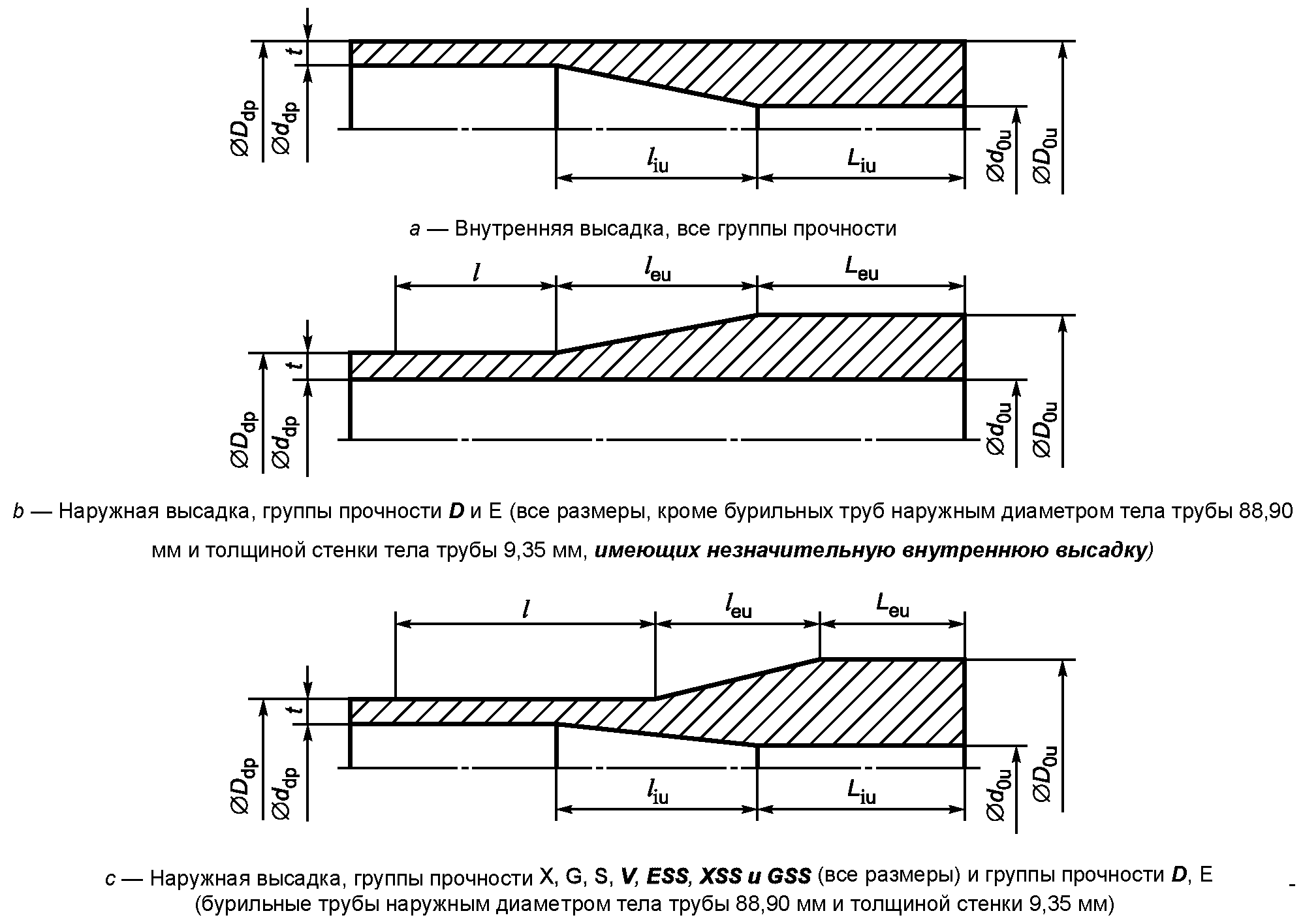

Leu — длина наружной высадки тела бурильной трубы;

Liu — длина внутренней высадки тела бурильной трубы;

L0 (G) — расчетная длина образца для испытания на растяжение;

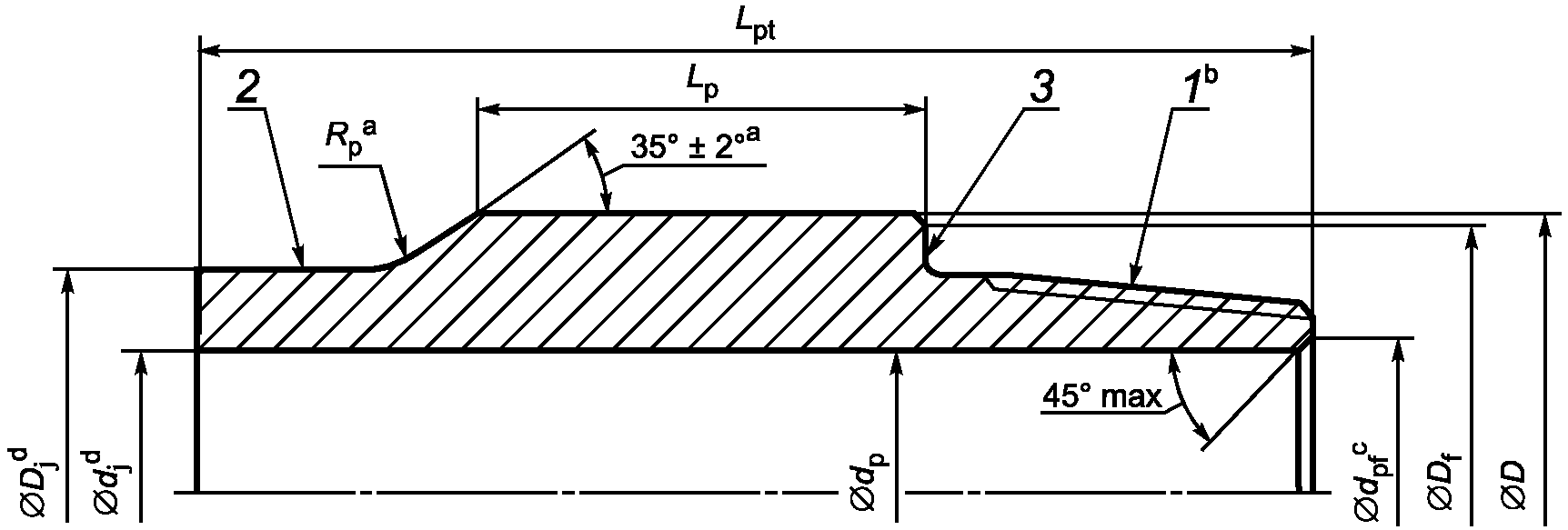

Lp (Lpb) — длина ниппеля замка по наружной поверхности, включая фаску упорного уступа;

Lpt — общая длина ниппеля замка;

Lpe — длина тела бурильной трубы;

Ltj — расчетная длина бурильного замка;

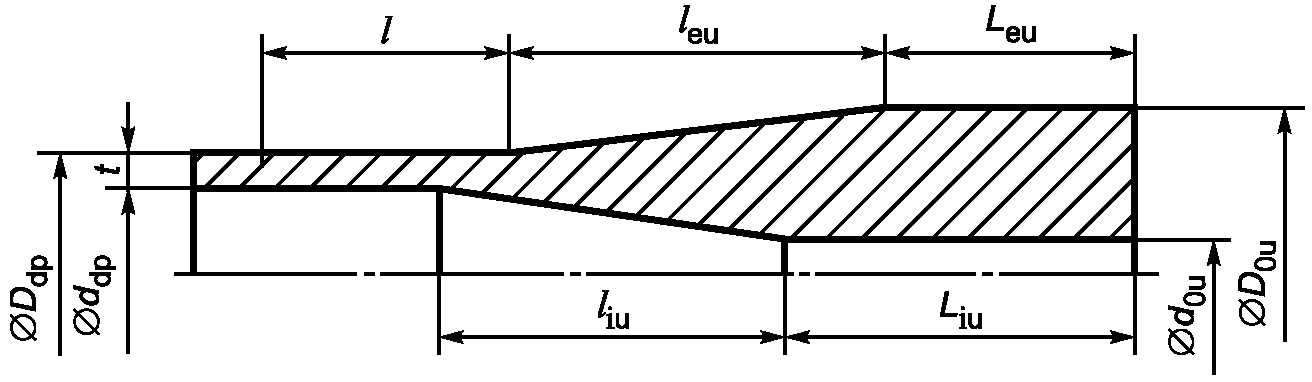

l — расстояние за переходным участком наружной высадки, на котором применяются предельные отклонения наружного диаметра тела бурильной трубы;

leu (meu) — длина переходного участка наружной высадки тела бурильной трубы;

liu (miu) — длина переходного участка внутренней высадки тела бурильной трубы;

Mpe (WL) — расчетная масса тела бурильной трубы длиной Lpe;

Mtj — приблизительная расчетная масса замка;

mdp (wdp) — приблизительная расчетная масса единицы длины бурильной трубы;

mpe (wpe) — расчетная масса единицы длины тела трубы;

R — радиус скругления образца для испытания на растяжение;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст)

Rp — радиус сопряжения наружной поверхности хвостовика ниппеля замка и прилегающей конической поверхности;

R1 — радиус скругления прямоугольного заплечика под элеватор;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст)

S (A) — площадь поперечного сечения образца для испытания на растяжение;

Sdp (Adp) — площадь поперечного сечения тела бурильной трубы, определяемая по номинальным размерам тела трубы;

Sw (Aw) — площадь поперечного сечения зоны сварного соединения;

t — толщина стенки тела трубы;

Vtj — объем замка в сборе;

\sigma_{th}^{A} — пороговое напряжение при испытании на стойкость к SSC.

4.2 В настоящем стандарте применены следующие сокращения:

DPB — тело бурильной трубы;

EU — наружная высадка;

HBW — твердость по методу Бринелля при внедрении шарика из карбида вольфрама;

HRC — твердость по методу Роквелла (шкала C) при внедрении алмазного конусного наконечника;

HV10 — твердость по методу Виккерса при внедрении алмазной пирамиды при испытательной нагрузке 980 Н;

IU — внутренняя высадка;

IEU — комбинированная (наружная и внутренняя) высадка;

PSL — уровень требований к продукции;

UF — высадка размерами, отличающимися от установленных в настоящем стандарте;

ИСО — Международная организация по стандартизации;

(введено Изменением № 2, введенным в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

5 Информация, которую должен предоставить заказчик при оформлении заказа на бурильные трубы

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

5.1 При оформлении заказа на бурильные трубы, изготовляемые в соответствии с настоящим стандартом, заказчик должен указать в заказе следующие сведения:

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

1) <a id="p104284"></a>стандарт..............................ГОСТ 32696-2014

2) <a id="p100231"></a>количество............................-

3. наружный диаметр тела труб D_{dp} ........таблица A.1 (приложение A)

4. толщину стенки тела труб t............таблица A.1 (приложение A)

5. группу прочности......................таблица A.1 (приложение A)

   6. вид высадки (внутренняя, наружная или комбинированная)..................таблица A.1 (приложение A)

6. тип резьбового упорного соединения....таблица A.1 (приложение A)

7. группу длин...........................таблица A.3 (приложение A)

   9. дату поставки и указания по отгрузке..-
   10. необходимость инспекции, проводимой заказчиком...........................приложение C

8. дополнительную документацию..........6.17 и D.3 SR15 (приложение D)

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст, Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

6.1 Общие положения

Бурильные трубы должны состоять из тел бурильных труб, соответствующих требованиям раздела 7, и замков, соответствующих требованиям раздела 8. Участки тел бурильных труб и замков, подвергаемые сварке и механической обработке, должны соответствовать требованиям раздела 6.

6.2 Размеры, массы и соединения

6.2.1 Стандартная конфигурация

Конфигурация бурильных труб должна соответствовать показанной на рисунке B.1 (приложение B). Бурильные трубы должны поставляться с размерами и предельными отклонениями, приведенными в таблицах A.1 и A.2 (приложение A) и/или указанными в заказе. Все размеры, указанные без предельных отклонений, предназначены для проектирования и не подвергаются измерению с целью определения соответствия продукции требованиям настоящего стандарта. Размеры бурильных труб, не указанные в настоящем стандарте или в заказе, выбираются по усмотрению изготовителя.

Резьбовое упорное соединение бурильных труб должно иметь размеры и предельные отклонения, приведенные в стандартах [1], [2] или ГОСТ 28487, если в заказе не указано иное. Если в заказе не указана поставка бурильных труб с левым направлением резьбы, должны быть поставлены бурильные трубы с резьбовым соединением с правой резьбой.

6.2.2 Альтернативная конфигурация

Если это указано в заказе, бурильные трубы должны поставляться размерами, не предусмотренными настоящим стандартом, или с прямоугольным заплечиком под элеватор. В этом случае размеры, предельные отклонения размеров и маркировка должны быть согласованы между заказчиком и изготовителем. В соответствии с этим согласованием должны быть изменены размеры тел бурильных труб и замков, остальные требования к бурильным трубам должны соответствовать требованиям настоящего стандарта.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Наружный диаметр муфт замков D и внутренний диаметр ниппелей замков dp, приведенные в таблице A.1 (приложение A), обеспечивают коэффициент прочности бурильной трубы на кручение, равный 0,8. Данное требование справедливо для бурильных труб всех групп прочности, кроме V, ESS, XSS или GSS. Изменение наружного и внутреннего диаметров замков может привести к снижению этого коэффициента, поэтому заказчик должен оценить его достаточность для конкретных условий эксплуатации (рекомендации по расчету коэффициента по стандарту [3]).

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

6.2.3 Диаметры сварной шейки бурильной трубы

Наружный и внутренний диаметры сварной шейки бурильной трубы после приварки замка и механической обработки и/или шлифования должны соответствовать наружному диаметру Dte и внутреннему диаметру dte сварного соединения (рисунок B.1, приложение B). Наружный диаметр Dte должен соответствовать требованиям таблицы A.1 (приложение A) и 6.3.2. Внутренний диаметр dte должен соответствовать требованиям 6.3.2 и может быть различным для зон сварного соединения муфты и ниппеля.

6.2.4 Внутренние диаметры замка

Внутренний диаметр ниппеля замка dp должен соответствовать требованиям, указанным в таблице A.1 (приложение A). Внутренний диаметр муфты замка db должен соответствовать диаметру, установленному изготовителем, но должен быть не менее внутреннего диаметра ниппеля замка dp.

6.2.5 Длина бурильных труб

По согласованию между изготовителем и заказчиком могут поставляться бурильные трубы с увеличенными длинами ниппеля и муфты по наружной поверхности Lp и Lb и соответственно общими длинами ниппеля и муфты Lpt и Lbt, чем указанные в таблице A.1 (приложение A).

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

6.2.7 Концевая проходимость

Каждая бурильная труба должна быть проверена на проходимость по всей длине замка и высадок при помощи цилиндрической оправки диаметром на 3,2 мм менее номинального внутреннего диаметра ниппеля dp. Длина оправки должна быть не менее 100,0 мм.

Примечание - Контроль проходимости по всей длине бурильной трубы не требуется.

6.2.8 Соосность тела бурильной трубы и приваренного замка

Несоосность тела бурильной трубы и приваренного замка не должна превышать:

• параллельная несоосность [см. рисунок B.10 b (приложение B)] — 2,0 мм (4,0 мм по общему показанию стрелки индикатора);
• угловая несоосность [см. рисунок B.10 c (приложение B)]:

а) 4 мм/м (8,0 мм по общему показанию стрелки индикатора) — для труб наружным диаметром тела трубы Ddp 114,30 мм и более;

б) 5 мм/м (10,0 мм по общему показанию стрелки индикатора) — для труб наружным диаметром тела трубы Ddp менее 114,30 мм.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст)

Ось замка должна определяться по наружной поверхности диаметром D, не подвергавшейся нанесению маркировки или твердосплавному поверхностному упрочнению. Ось тела бурильной трубы должна определяться на длине наружной поверхности тела трубы не менее 400 мм.

6.2.9 Профиль зоны сварного соединения

Зона сварного соединения не должна иметь резких изменений сечения и острых кромок. Внутренний профиль зоны сварного соединения не должен вызывать зависание контрольного Г-образного инструмента.

6.3 Требования к материалу

6.3.1 Общие положения

Свойства тел бурильных труб и замков должны соответствовать указанным в таблицах A.4 — A.8 (приложение A).

6.3.2 Требования к пределу текучести зоны сварного соединения

Растягивающая нагрузка, соответствующая пределу текучести зоны сварного соединения, должна быть не менее нагрузки, соответствующей пределу текучести тела бурильной трубы, в соответствии со следующей формулой

\sigma_{TWmin}S_{wmin} \geq \sigma_{Tmin}S_{dp} , (1)

где \sigma_{TWmin} — минимальный расчетный предел текучести зоны сварного соединения, Н/мм2;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст)

Swmin — минимальная площадь поперечного сечения зоны сварного соединения, мм2;

\sigma_{Tmin} — минимальный заданный предел текучести тела бурильной трубы, Н/мм2;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст)

Sdp — площадь поперечного сечения тела бурильной трубы, определяемая по номинальным размерам тела трубы, мм2.

Минимальную площадь поперечного сечения зоны сварного соединения вычисляют по следующей формуле

Swmin = 0,7854(D2temin — d2temax), (2)

где Swmin — минимальная площадь поперечного сечения зоны сварного соединения, мм2;

Dtemin — минимальный допустимый наружный диаметр сварного соединения бурильной трубы после механической обработки, мм;

dtemax — максимальный допустимый внутренний диаметр сварного соединения бурильной трубы после механической обработки, заданный изготовителем бурильных труб, мм.

6.3.3 Требования к твердости зоны сварного соединения

Поверхностная твердость не должна превышать 37 HRC для групп прочности D, E, X, G и S, или 40 HRC для группы прочности V, или 30 HRC для групп прочности ESS, XSS или GSS, или эквивалентного значения при контроле другим методом (см. 6.9.1).

Среднее значение твердости по толщине стенки не должно превышать 37 HRC для групп прочности D, E, X, G и S, или 40 HRC для группы прочности V, или эквивалентного значения при контроле другим методом (см. 6.9.1).

(п. 6.3.3 в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

6.3.4 Требования к работе удара при испытании на ударный изгиб для зоны сварного соединения

Работа удара при испытании на ударный изгиб для зоны сварного соединения должна быть не менее указанной в таблице A.8 (приложение A). Для одного образца допускается работа удара ниже требуемого среднего значения минимальной работы удара, но ни один из образцов не должен иметь работу удара ниже требуемого минимального значения для отдельного образца.

Дополнительные требования PSL-3 приведены в приложении E.

6.3.5 Альтернативные требования к работе удара при испытании на ударный изгиб для зоны сварного соединения

Если это указано в заказе, работа удара при испытании на ударный изгиб для зоны сварного соединения должна соответствовать требованиям, приведенным в D.5 SR20 и/или D.7 SR24 (таблица A.8, приложение A).

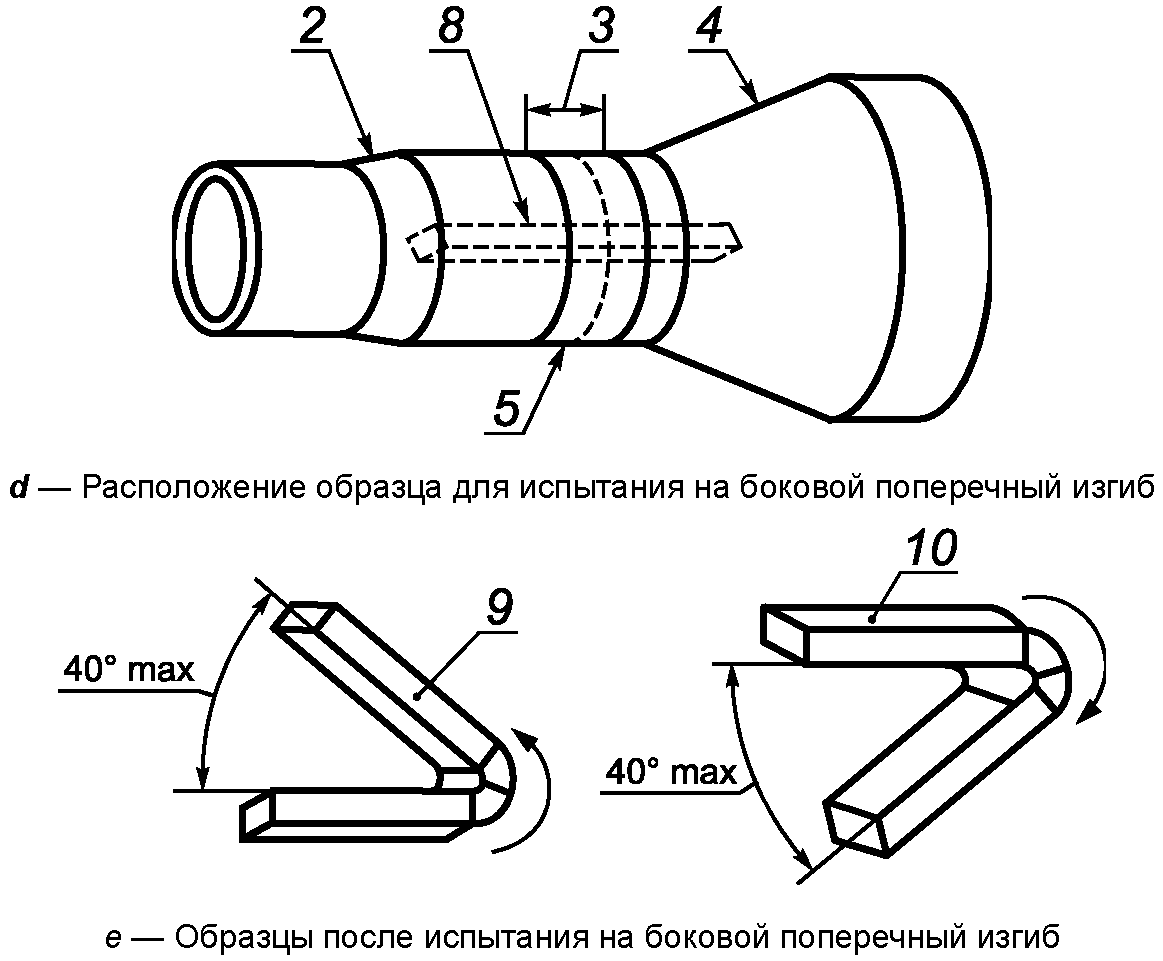

6.3.6 Требования к зоне сварного соединения при испытании на боковой поперечный изгиб

После испытания на боковой поперечный изгиб на выгнутой поверхности образцов в зоне сварного шва не должно быть открытых несплошностей размером, превышающим 3,0 мм при измерении в любом направлении. На внутреннем изгибе образца допускаются открытые несплошности, если они не являются результатом неполного проплавления, наличия включений или других внутренних несплошностей.

6.3.7 Стойкость к SSC для групп прочности ESS, XSS и GSS

6.4 Процесс изготовления бурильных труб

6.4.1 Процессы, требующие валидации

Процессы, соответствующие заключительным операциям при изготовлении бурильных труб, которые определяют их соответствие требованиям настоящего стандарта (кроме требований к химическому составу и размерам), должны пройти процедуру валидации.

Для бурильных труб процессами, требующими валидации, являются сварка и термическая обработка сварных соединений.

6.4.2 Аттестация технологии сварки

Изготовитель должен иметь документ об аттестации технологии сварки, включающей термическую обработку после сварки, технологическую инструкцию по сварке и документы по аттестации сварочного оборудования и его операторов, разработанные в соответствии со стандартом [5]. Перечисленные документы должны устанавливать существенные и несущественные переменные процесса, а также допустимое число повторных операций термической обработки.

Документ по аттестации сварочного оборудования и его операторов должен содержать, как минимум, значения конкретных переменных (существенных и несущественных), используемых при приварке замка к телу бурильной трубы, и результаты всех механических испытаний образцов, отобранных от пробных сварных швов, в соответствии с 6.3.

Кроме того, изготовитель должен провести макроструктурные исследования сварного шва для проверки отсутствия непроваров и трещин.

Изготовитель должен иметь отдельные документы об аттестации сварочного оборудования и его операторов по каждой технологической инструкции по сварке, применяемой операторами.

6.4.3 Приварка замка к телу бурильной трубы и термическая обработка после сварки

Приварка замка к телу бурильной трубы должна выполняться способом сварки трением.

После приварки замка должна быть проведена термическая обработка зоны сварного соединения по всей толщине стенки на расстоянии от линии сварного шва, на котором происходит изменение волокон материала замка и тела бурильной трубы в процессе сварки.

Зона сварного соединения должна быть подвергнута термической обработке, включающей аустенитизацию, охлаждение ниже температуры превращения и отпуск при температуре не менее 593 °C.

6.4.4 Механическая обработка сварного соединения

Зона сварного соединения должна быть подвергнута механической обработке и/или шлифованию по наружной и внутренней поверхностям вровень с прилежащими поверхностями высадки тела бурильной трубы и хвостовиков замка (без видимых задиров и резких изменений сечения профиля).

На внутренней поверхности сварного соединения допускаются следы выхода обрабатывающего инструмента глубиной, не выводящей внутренний диаметр за допустимые значения.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст)

6.4.5 Внутреннее покрытие

По согласованию изготовителя и заказчика на внутреннюю поверхность бурильной трубы по всей длине, за исключением резьбовых поверхностей, должно быть нанесено покрытие. Вид покрытия должен быть указан в заказе, а нанесение покрытия и его контроль должны быть проведены в соответствии с документированной процедурой.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

6.4.6 Наружное покрытие

Если в заказе не указано иное, на наружную поверхность бурильной трубы должно быть нанесено покрытие для защиты от коррозии на время транспортирования. Покрытие должно обеспечивать защиту изделия в течение не менее трех месяцев и быть гладким, плотным на ощупь, с минимальными подтеками.

6.4.7 Резьбовые предохранители

Резьба и упорные поверхности резьбовых упорных соединений должны быть защищены от повреждений предохранителями на период транспортирования и хранения. Если в заказе не указано иное, то тип резьбовых предохранителей выбирает изготовитель.

Перед установкой предохранителей на чистые резьбовые и упорные поверхности должна быть нанесена консервационная смазка. Если в заказе не указано иное, то тип смазки выбирает изготовитель.

Если это указано в заказе, вместо консервационной смазки должна быть нанесена резьбовая смазка, предназначенная для резьбовых упорных соединений.

6.5. Прослеживаемость

Изготовитель бурильных труб должен разработать и соблюдать процедуры по сохранению прослеживаемости по плавке тел бурильных труб и замков (см. разделы 7 и 8 соответственно), а также по любому применяемому дополнительному требованию и/или требованию PSL.

Должна быть сохранена идентификация партии всех сварных соединений до момента окончания всех необходимых испытаний и документального подтверждения соответствия установленным требованиям. Процедуры должны обеспечивать прослеживаемость сварных соединений до партии и до результатов механических испытаний и контроля.

Дополнительные требования к прослеживаемости должны быть согласованы и указаны в заказе.

6.6 Контроль и испытания. Общие положения

6.6.1 Поверка, проверка и калибровка контрольного и испытательного оборудования

Изготовитель должен установить и документировать периодичность и процедуры проведения поверки, проверки и калибровки оборудования (включая случаи возникновения неповеренного и некалиброванного состояния и их влияние на изделия) для того, чтобы подтвердить соответствие всех изделий требованиям настоящего стандарта.

6.6.2 Контроль размеров

Наружный и внутренний диаметры сварного соединения бурильной трубы после окончательной механической обработки Dte и dte должны быть подвергнуты контролю на соответствие требованиям 6.2.3 в соответствии с документированной процедурой.

6.6.3 Длина бурильной трубы

Длина бурильной трубы L (рисунок B.1, приложение B) должна быть измерена от упорного торца муфты до упорного уступа ниппеля замка. Длина бурильной трубы должна быть зарегистрирована и указана для заказчика. Точность средств измерения должна составлять +/- 0,03 м. Длина бурильной трубы должна быть указана в метрах с точностью до второго знака после запятой.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

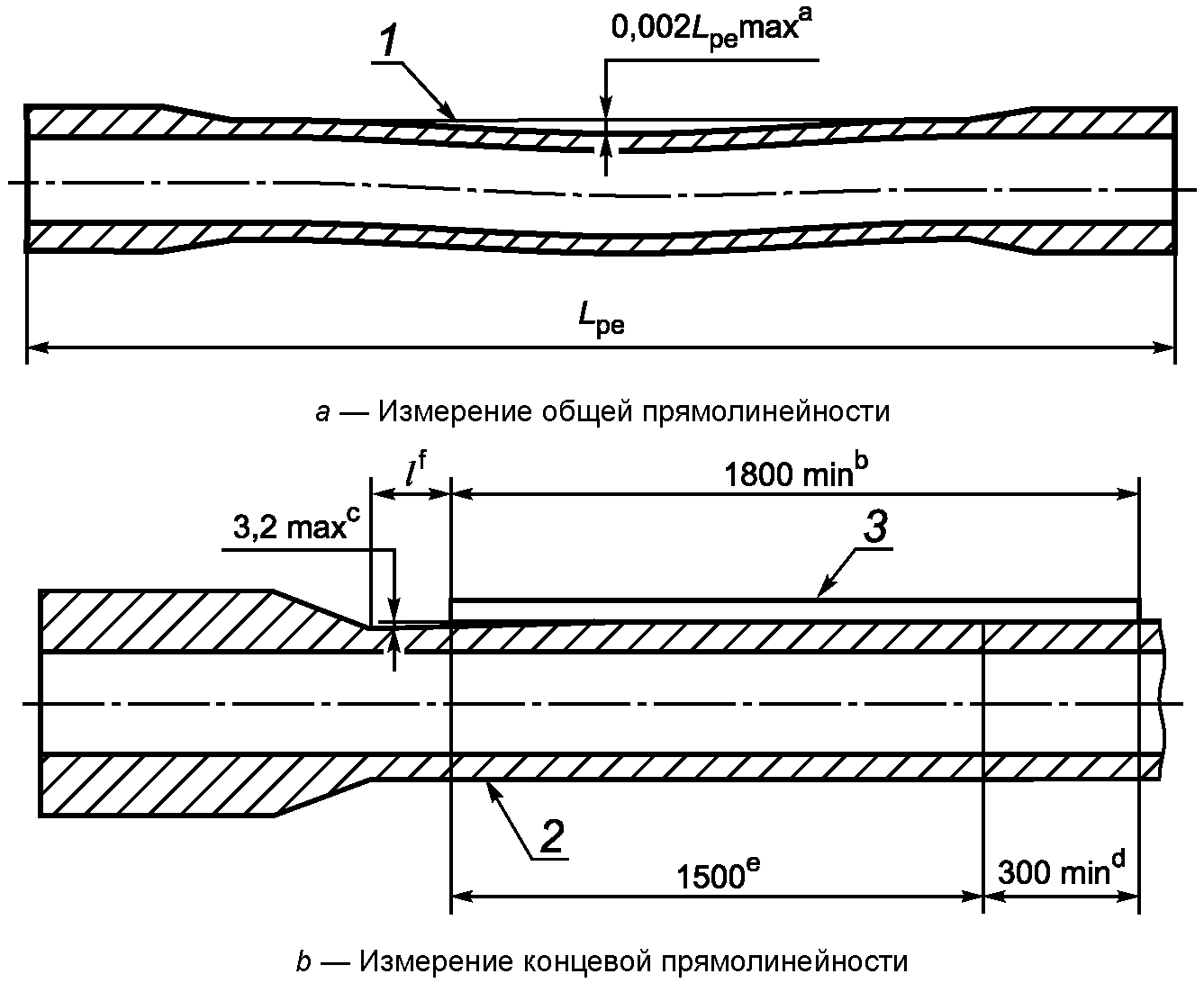

6.6.4 Прямолинейность

Бурильные трубы должны быть подвергнуты визуальному контролю прямолинейности. В спорных случаях прямолинейность тела бурильной трубы и концевая прямолинейность должны быть измерены в соответствии с 7.14.

6.6.5 Контроль проходимости

Контроль проходимости должен проводиться в соответствии с требованиями 6.2.7. Концы оправки, за пределами заданной длины цилиндрической части оправки, должны быть выполнены так, чтобы облегчить введение оправки в бурильную трубу. Оправка должна свободно проходить через всю длину замка и высадки тела бурильной трубы при перемещении оправки вручную или механизированным способом. В спорных случаях должен быть проведен контроль с перемещением оправки вручную.

6.6.6 Внутренний профиль

Внутренний профиль зоны сварного соединения с каждого конца бурильной трубы должен быть подвергнут визуальному контролю на соответствие требованиям 6.2.9. В спорных случаях внутренний профиль должен быть проверен следующим образом.

Конфигурация зоны сварного соединения должна быть проверена при помощи Г-образного инструмента (рисунок B.2, приложение B). Контактный наконечник должен быть перпендикулярен к рукоятке инструмента, что определяют визуально. Радиус контактного наконечника не должен превышать внутренний радиус контролируемой зоны сварного соединения. Острые кромки контактного наконечника должны быть скруглены. Контактный наконечник Г-образного инструмента должен быть перпендикулярен к продольной оси зоны сварного соединения при его прохождении вдоль всей зоны сварного соединения. Давление на точку контакта не должно превышать давление, создаваемое весом Г-образного инструмента.

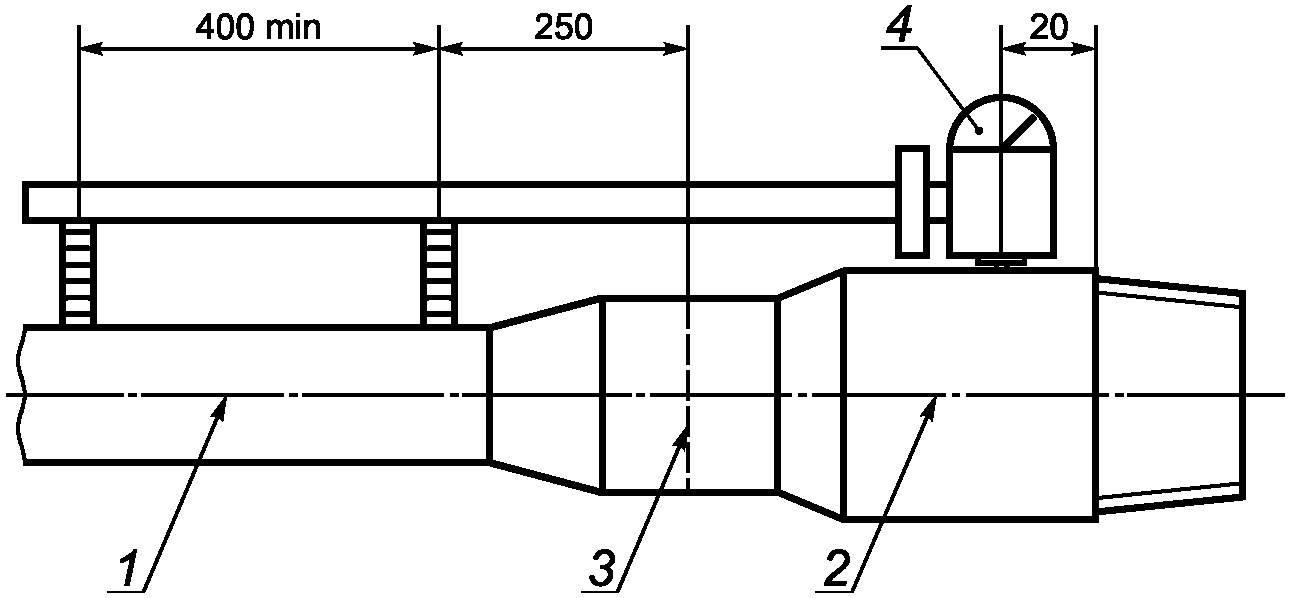

6.6.7 Соосность тела бурильной трубы и замка

Соосность тела бурильной трубы и замка должна соответствовать требованиям 6.2.8 и должна быть проверена в соответствии с документированной процедурой.

Схема измерения соосности показана на рисунке B.10 d приложения B.

Допускается применять схему измерения соосности, приведенную на рисунке B.10e приложения B.

(абзац введен Изменением № 2, введенным в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

6.7.1 Размер партии

Партия должна состоять из бурильных труб со сварными соединениями, полученных в течение одного технологического цикла (непрерывного или периодического), с применением одного и того же сварочного оборудования (без изменения параметров настройки), по одним и тем же аттестованным процедурам (технологической инструкции по сварке и документу об аттестации сварочного оборудования и его операторов).

6.7.2 Образцы для испытаний

Исходные образцы для испытаний, если это позволяют размеры, должны быть отобраны от одной зоны сварного соединения.

6.8.1 Метод

Испытание на растяжение проводят при комнатной температуре в соответствии с требованиями ГОСТ 10006 или [6].

Предел текучести металла зоны сварного соединения должен соответствовать нагрузке, вызывающей удлинение расчетной длины образца, равное 0,2%.

Допускается проведение испытания образцов от труб в состоянии перед окончательной механической обработкой, но после окончательной термической обработки.

Не допускается разрушение образца по линии сварного шва.

6.8.2 Поверка испытательного оборудования

Не ранее чем за 15 мес до проведения испытания должна быть проведена поверка испытательных машин в соответствии со стандартом [7] или [8].

Не ранее чем за 15 мес до проведения испытания должна быть проведена поверка экстензометров в соответствии со стандартом [9] или [10]. Записи о поверке должны быть сохранены в соответствии с 6.17.4 и таблицей A.9 (приложение A).

6.8.3 Образцы

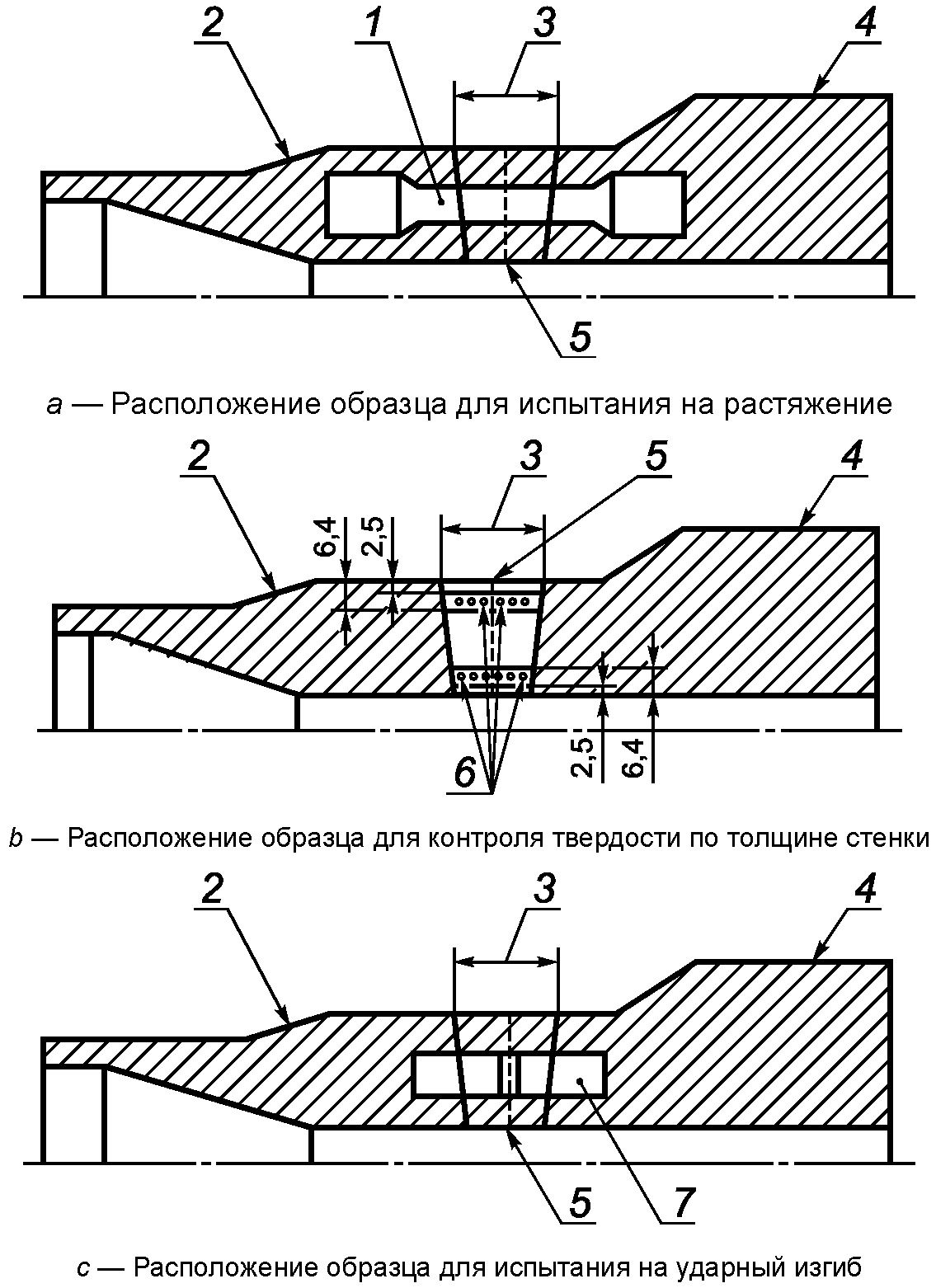

Пробу в виде продольного сегмента достаточной длины, включающую всю зону сварного соединения, подготавливают соответствующим образом и подвергают травлению для выявления расположения этой зоны относительно линии сварного шва и поперечной ориентации волокон. Травление сегмента проводят для подтверждения того, что образец для испытания на растяжение уменьшенного сечения включает всю зону сварного соединения, как показано на рисунке B.3 a (приложение B).

Из продольного сегмента изготовляют цилиндрический образец максимально возможного размера, как показано на рисунке B.3 a (приложение B), соответствующий ГОСТ 10006 или стандарту [6]. Предпочтительными являются образцы диаметром 12,5 мм. Для тонких стенок могут быть применимы альтернативные образцы диаметром 9,0 или 6,5 мм.

6.8.4 Периодичность испытаний

Периодичность испытаний на растяжение для сварных соединений должна соответствовать указанной в таблице A.10 (приложение A).

Дополнительные требования PSL-2 и PSL-3 приведены в приложении E.

Альтернативные требования к периодичности испытаний указаны в D.6 SR23 (приложение D).

6.8.5 Дефектные образцы

Образцы с несовершенствами материала или некачественной подготовкой, обнаруженными до или после испытаний, могут быть забракованы и заменены другими образцами, которые должны считаться исходными образцами.

6.8.6 Повторные испытания

Если при первоначальном испытании на растяжение полученные результаты не соответствуют установленным требованиям, изготовитель может провести повторные испытания двух образцов от того же сварного соединения. Если результаты испытаний обоих дополнительных образцов соответствуют установленным требованиям, партия должна быть принята.

Если результат испытания хотя бы одного из дополнительных образцов не соответствует установленным требованиям, партия должна быть забракована. Забракованная партия может быть подвергнута повторной термической обработке и испытана как новая партия.

Если для проведения повторного испытания исходной пробы недостаточно, допускается изготовление образцов от другого сварного соединения той же партии.

6.9 Контроль твердости для зоны сварного соединения

6.9.1 Методы контроля

Контроль твердости проводят по одному из следующих методов:

• Роквелла по ГОСТ 9013 или стандарту [13];
• Бринелля по ГОСТ 9012 или стандарту [11];
• Виккерса по стандарту [31] или [12].

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

<1> Сноска исключена с 01.12.2023. - Изменение № 2, введенное в действие Приказом Росстандарта от 30.06.2023 № 472-ст.

Расстояние между центрами отпечатков от индентора при контроле твердости должно быть не менее трех диаметров отпечатка.

(абзац введен Изменением № 2, введенным в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

6.9.2 Контроль поверхностной твердости

Каждая зона сварного соединения должна быть подвергнута контролю твердости на трех участках наружной поверхности, расположенных под углом 120° +/- 15° друг к другу. Метод контроля твердости выбирает изготовитель, включая применение альтернативного метода контроля. В этом случае изготовитель должен продемонстрировать эквивалентность результатов альтернативного метода результатам, полученным одним из стандартных методов, указанных в 6.9.1.

6.9.3 Повторный контроль поверхностной твердости

Сварные соединения с показанием твердости, превышающим значение твердости, указанное в 6.3.3, должны быть подвергнуты повторному контролю или забракованы. В каждом случае, когда показание твердости превышает указанное значение твердости, в непосредственной близости от первоначального отпечатка должно быть проведено еще одно измерение твердости. Если новое показание твердости не превышает указанное значение твердости, сварное соединение должно быть принято. Если результат повторного измерения превышает указанное значение твердости, сварное соединение должно быть забраковано.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Изготовитель может провести повторную термическую обработку сварных соединений по той же аттестованной процедуре и снова подвергнуть контролю их поверхностную твердость.

6.9.4 Контроль твердости по толщине стенки

Периодичность контроля твердости по толщине стенки для зоны сварного соединения должна соответствовать указанной в таблице A.10 (приложение A). Среднее значение твердости определяют по трем показаниям твердости по шкале C Роквелла, полученным на расстоянии 2,5 — 6,4 мм от наружной и внутренней поверхностей по обе стороны от линии сварного шва. Для каждого сварного соединения должно быть получено 12 показаний твердости и определено 4 средних значения твердости по методу Роквелла, как показано на рисунке B.3 (приложение B).

6.9.5 Повторный контроль твердости по толщине стенки

Образцы от зоны сварного соединения, имеющие среднее значение твердости, превышающее значение твердости, указанное в 6.3.3, должны быть подвергнуты повторному контролю, или партия, которую они представляют, должна быть забракована. Перед повторным контролем контролируемая поверхность может быть подвергнута повторному шлифованию.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Если при повторном контроле ни одно из средних значений твердости не превышает указанное значение твердости, партия должна быть принята. Если хотя бы одно из средних значений твердости превышает указанное значение твердости, партия сварных соединений, представленная этим образцом, должна быть забракована. Забракованная партия может быть подвергнута повторной термической обработке и предъявлена для контроля как новая партия.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

6.10 Испытание на ударный изгиб для зоны сварного соединения

6.10.1 Метод

Испытанию должен быть подвергнут комплект из трех продольных образцов от одного сварного соединения. Испытания на ударный изгиб должны быть проведены по методу Шарпи на образцах с V-образным надрезом в соответствии со стандартами [6] и [14] при температуре (21 +/- 3) °C. Альтернативные температуры испытаний указаны в D.5 SR20 (приложение D), температуры испытаний для PSL-3 — в таблице A.8 (приложение A).

Допускается проведение испытаний при температуре ниже заданной, при условии соответствия результатов испытаний требованиям к работе удара, установленным для заданной температуры.

Дополнительные требования PSL-2 и PSL-3 приведены в приложении E.

6.10.2 Размеры и ориентация образцов

Для испытания на ударный изгиб выбирают образец наибольшего возможного размера из указанных в таблице A.11 (приложение A) для заданного наружного диаметра сварного соединения бурильной трубы (при необходимости с округлением до ближайшего меньшего диаметра) и расчетной толщины стенки зоны сварного соединения (рассчитанной по заданным размерам). Образцы отбирают от сварного соединения в продольном направлении по отношению к оси бурильной трубы, надрез образца должен быть ориентирован в радиальном направлении, как показано на рисунке B.3 (приложение B). Ось надреза образца должна быть расположена по линии сварного шва.

6.10.3 Периодичность испытаний

Периодичность испытаний на ударный изгиб для сварного соединения должна соответствовать указанной в таблице A.10 (приложение A).

Дополнительные требования PSL-2 и PSL-3 указаны в приложении E.

Альтернативная периодичность испытаний указана в D.6 SR23 (приложение D).

6.10.4 Повторные испытания

Если результаты испытаний не соответствуют требованиям 6.3.4, но при этом работа удара не более чем одного из образцов ниже минимального требуемого значения для отдельного образца, то изготовитель может забраковать партию или провести повторные испытания комплекта из трех дополнительных образцов, отобранных от того же сварного соединения. Работа удара всех трех дополнительных образцов должна быть не менее минимальной средней работы удара, указанной в таблице A.8 (приложение A), или партия должна быть забракована. Если для проведения повторного испытания недостаточно исходной пробы, допускается отбор образцов от другого сварного соединения той же партии.

Если работа удара более одного из образцов из первоначального комплекта ниже минимального требуемого значения для отдельного образца, изготовитель может забраковать партию или провести повторные испытания на дополнительных комплектах из трех образцов, отобранных от каждого из трех дополнительных сварных соединений той же партии. Если эти дополнительные комплекты образцов не соответствуют требованиям первоначального испытания, партия должна быть забракована.

Забракованная партия может быть подвергнута повторной термической обработке и испытана как новая партия.

6.10.5 Дефектные образцы

Образцы с несовершенствами материала или некачественной подготовкой, обнаруженными до или после испытаний, могут быть забракованы и заменены другими образцами, которые должны считаться исходными образцами. Образцы не должны считаться дефектными только потому, что результаты их испытаний не соответствуют требованиям к минимальной работе удара.

6.11 Испытание на боковой поперечный изгиб для зоны сварного соединения

6.11.1 Метод

Испытание на боковой поперечный изгиб проводят в соответствии со стандартом [5], параграфы QW-161.1 и QW-162.1. Образец изгибают до получения между двумя его половинами угла не более 40°, как показано на рисунке B.3 (приложение B). Зона сварного соединения должна быть расположена в пределах изогнутой части образца. Испытанию подвергают два образца: один изгибают по часовой стрелке, а второй — против часовой стрелки относительно оси бурильной трубы.

6.11.2 Образцы

Один комплект из двух образцов отбирают от участка зоны сварного соединения, предназначенного для проведения испытания. Поперечная ось продольного образца должна быть расположена по линии сварного шва. Образцы должны включать всю толщину стенки и иметь ширину приблизительно 9,5 мм, длину — не менее 150 мм.

6.11.3 Периодичность испытаний

Периодичность испытаний на боковой поперечный изгиб должна соответствовать указанной в таблице A.10 (приложение A).

Альтернативная периодичность испытаний должна соответствовать указанной в D.6 SR23 (приложение D).

6.11.4 Повторные испытания

Если результат испытания одного из образцов не соответствует установленным требованиям, изготовитель может забраковать партию или подвергнуть испытанию дополнительный комплект из двух образцов, вырезанных из той же пробы от сварного соединения. Если оба дополнительных образца соответствуют установленным требованиям, партия должна быть принята. Если результат испытания хотя бы одного из дополнительных образцов не соответствует установленным требованиям, партия должна быть забракована.

Предпочтительно, чтобы оба дополнительных образца были вырезаны из той же пробы, что и исходные образцы. Если из той же пробы невозможно вырезать дополнительные образцы, они могут быть отобраны от другого сварного соединения той же партии.

Забракованная партия может быть подвергнута повторной термической обработке и испытана как новая партия.

6.12 Несовершенства и дефекты бурильных труб

6.12.1 Общие положения

Бурильная труба не должна иметь дефектов, описанных в настоящем стандарте.

6.12.2 Дефекты зоны сварного соединения

Любое несовершенство зоны сварного соединения, обнаруженное при визуальном контроле в соответствии с 6.13 или при влажном флуоресцентном магнитопорошковом контроле в соответствии с 6.14.2, должно считаться дефектом.

Дефектом должно считаться любое несовершенство, обнаруженное при ультразвуковом контроле и вызвавшее сигнал, равный или превышающий сигнал от искусственного дефекта, как описано в 6.14.4.

Закалочные трещины должны считаться дефектами и должны быть основанием для отбраковки изделия.

6.12.3 План контроля процесса

Изготовитель с учетом особенностей технологии производства и требований 6.13 и 6.14 должен разработать и соблюдать план контроля процесса, который обеспечивает соответствие требованиям 6.12.2.

6.13 Визуальный контроль зоны сварного соединения

6.13.1 Общие положения

Каждая зона сварного соединения должна быть подвергнута визуальному контролю по всей наружной поверхности для выявления дефектов.

Контроль должен осуществлять обученный персонал. Требования к остроте зрения должны быть документированы изготовителем. Соответствие персонала этим требованиям должно быть документировано.

Примечание — Примеры требований к остроте зрения персонала приведены в стандарте [15] или [16].

Изготовитель должен установить и документировать требования к уровню освещенности, необходимому для проведения визуального контроля. Уровень освещенности контролируемой поверхности должен быть не менее 500 люкс.

Визуальный контроль дефектов осуществляют на любой подходящей стадии производственного процесса после механической обработки сварного соединения.

6.13.2 Удаление дефектов

Дефекты должны быть полностью удалены путем шлифования или механической обработки. Все операции шлифования должны быть выполнены с плавными переходами. Размеры после шлифования должны соответствовать требованиям 6.2.

6.14 Неразрушающий контроль зоны сварного соединения

6.14.1 Общие положения

Все операции неразрушающего контроля, предусмотренные настоящим стандартом (кроме визуального контроля), должны быть выполнены персоналом, аттестованным в соответствии со стандартом [15] или [16].

Контролируемые поверхности подвергают механической обработке и/или шлифованию до проведения контроля.

Если это указано в заказе, то неразрушающий контроль зоны сварного соединения, проводимый представителем заказчика и/или контроль в присутствии представителя заказчика проводят в соответствии с приложением C.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Контроль, проводимый по 6.14 на оборудовании, калиброванном по указанным искусственным дефектам не должен рассматриваться как обеспечивающий обязательное соответствие изделия требованиям, установленным в 6.12.

Изготовитель должен установить необходимую периодичность проверки оборудования неразрушающего контроля для того, чтобы подтвердить соответствие изделий требованиям настоящего стандарта.

6.14.2 Влажный флуоресцентный магнитопорошковый контроль

Наружную поверхность зоны сварного соединения подвергают влажному флуоресцентному магнитопорошковому контролю для выявления поперечных несовершенств в соответствии со стандартом [17] или [18]. Концентрацию частиц магнитного порошка проверяют каждые 8 ч или при передаче смены. Минимальная интенсивность ультрафиолетового излучения на контролируемой поверхности должна быть не менее 1000 мкВт/см2.

6.14.3 Методы ультразвукового контроля

Каждую зону сварного соединения подвергают ультразвуковому контролю со стороны тела бурильной трубы по всей окружности, при этом луч направляют в сторону линии сварного шва. Для контроля применяют ультразвуковое оборудование, работающее на сдвиговых волнах (с наклонными лучами), способное контролировать всю зону сварного соединения. Контроль должен быть проведен в соответствии с документированной процедурой изготовителя. Коэффициент усиления при контроле должен быть установлен не ниже значения, примененного при калибровке оборудования по стандартному образцу. В случае разногласий должен быть применен преобразователь частотой 2,25 МГц, прикрепленный к призме из люцита <1> с углом 45° +/- 5°, соответствующим углу входа луча в изделие.

<1> Пример материала, доступного для коммерческого приобретения.

6.14.4 Стандартные образцы для ультразвукового контроля

Для подтверждения эффективности применения оборудования для контроля и методов контроля не реже чем один раз в рабочую смену должна быть проведена проверка настройки оборудования по стандартному образцу. Оборудование должно быть настроено на получение четкого сигнала при сканировании стандартного образца в режиме, моделирующем контроль изделия. Стандартный образец должен иметь те же номинальные диаметр и толщину стенки, акустические свойства и отделку поверхности, что и контролируемая зона сварного соединения. Стандартный образец может иметь любую длину, установленную изготовителем. Стандартный образец, в зависимости от применяемого оборудования, должен иметь искусственный дефект типа «сквозного сверленого отверстия» или трех искусственных дефектов типа «плоскодонного отверстия» (рисунок B.4, приложение B).

Изготовитель должен применять документированную процедуру установки порогового значения для отбраковки изделий при ультразвуковом контроле.

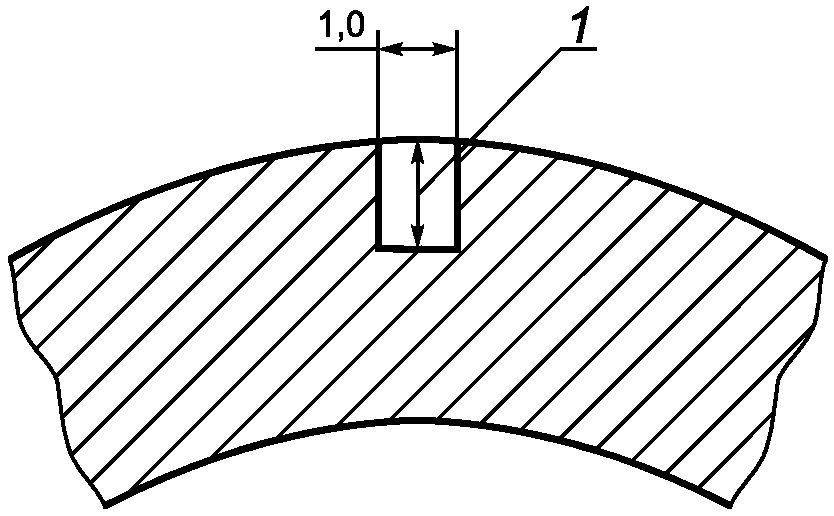

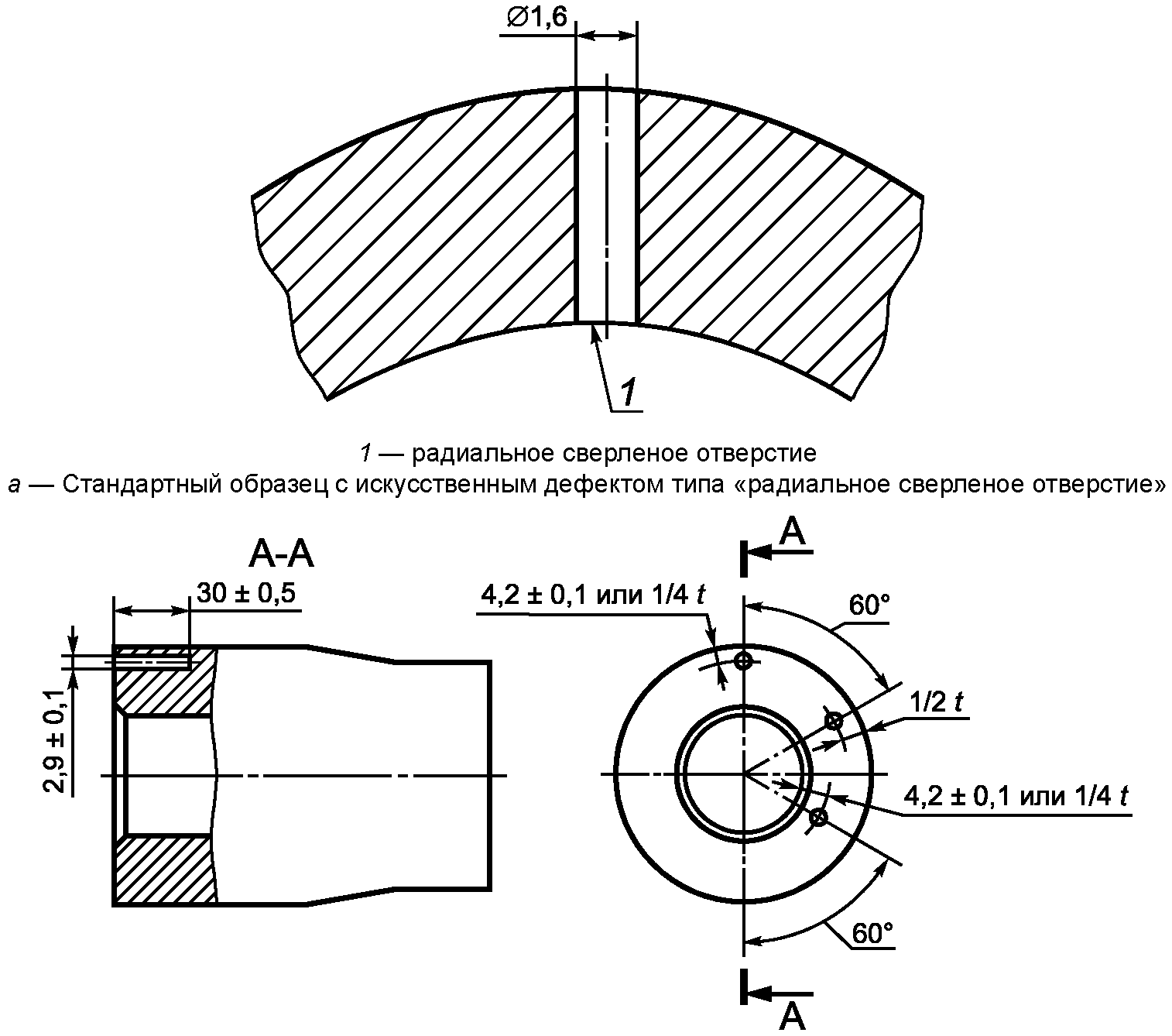

Искусственные дефекты, показанные на рисунке B.4 (приложение B), должны быть выявлены в обычных условиях производства.

6.14.5 Записи о возможностях системы ультразвукового контроля

Изготовитель должен сохранять записи о проверке системы (систем) неразрушающего контроля, подтверждающие ее способность выявлять искусственные дефекты, применяемые для настройки чувствительности оборудования.

Проверка должна включать, как минимум, следующее:

a) расчет области контроля (план сканирования);

b) применимость такого контроля для заданной толщины стенки;

c) повторяемость результатов контроля;

d) ориентацию преобразователей, обеспечивающую обнаружение дефектов, типичных для данного производственного процесса (6.14.3);

e) документацию, подтверждающую выявление дефектов, характерных для данного производственного процесса;

f) параметры для установления пороговых значений.

Кроме того, изготовитель должен сохранять следующие записи:

• рабочие процедуры системы неразрушающего контроля;
• характеристики оборудования для неразрушающего контроля;
• сведения об аттестации персонала, осуществляющего неразрушающий контроль;
• результаты динамических испытаний, подтверждающие возможности системы/операций неразрушающего контроля в условиях производства (не применимо для ручного контроля).

6.14.6 Удаление дефектов

Дефекты, обнаруженные при влажном флуоресцентном магнитопорошковом контроле или при ультразвуковом контроле, должны быть полностью удалены шлифованием или механической обработкой или сварное соединение должно быть забраковано. Все операции шлифования должны быть выполнены с плавными переходами к прилегающей поверхности. Размеры сварного соединения после шлифования должны соответствовать требованиям 6.2. Для проверки полноты удаления дефектов после шлифования зона сварного соединения должна быть подвергнута повторному контролю с применением того же метода контроля, что и при первоначальном обнаружении дефектов.

6.15 Маркировка бурильных труб

6.15.1 Общие положения

Бурильные трубы, изготовленные по настоящему стандарту, должны иметь маркировку, выполненную изготовителем в соответствии с требованиями настоящего подраздела. По выбору изготовителя или в соответствии с заказом допускается нанесение дополнительной маркировки. Знаки маркировки не должны перекрываться и должны быть нанесены таким образом, чтобы исключить повреждение бурильных труб.

Окончательная маркировка бурильных труб должна выполняться изготовителем бурильных труб и должна обеспечивать прослеживаемость изделий в соответствии с требованиями настоящего подраздела.

6.15.2 Содержание маркировки бурильных труб

Окончательная маркировка бурильных труб должна включать:

a) маркировку прослеживаемости в соответствии с 6.15.3;

b) маркировку на теле бурильных труб в соответствии с 6.15.4;

c) маркировку на замках в соответствии с 6.15.5.

6.15.4 Маркировка на теле бурильных труб

6.15.5 Маркировка на замках

Если в заказе не указано иное, на поверхности ниппеля каждого замка за сбегом резьбы должна быть нанесена маркировка клеймением (размер знаков — по выбору изготовителя), как показано на рисунке B.5 (приложение B), и включать, как минимум, следующие данные в указанной последовательности:

a) наименование или товарный знак изготовителя бурильных труб;

b) месяц приварки замка (цифры от 1 до 12);

c) год приварки замка (две последние цифры);

d) наименование или товарный знак изготовителя замка;

e) группу прочности тела бурильных труб;

f) код массы тела бурильных труб (таблица A.12, приложение A). Обозначение кода массы, не указанное в таблице A.12, должно быть согласовано между заказчиком и изготовителем;

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

g) тип резьбового упорного соединения. Для соединений, не указанных в таблице A.1, обозначение, согласованное между изготовителем и заказчиком.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

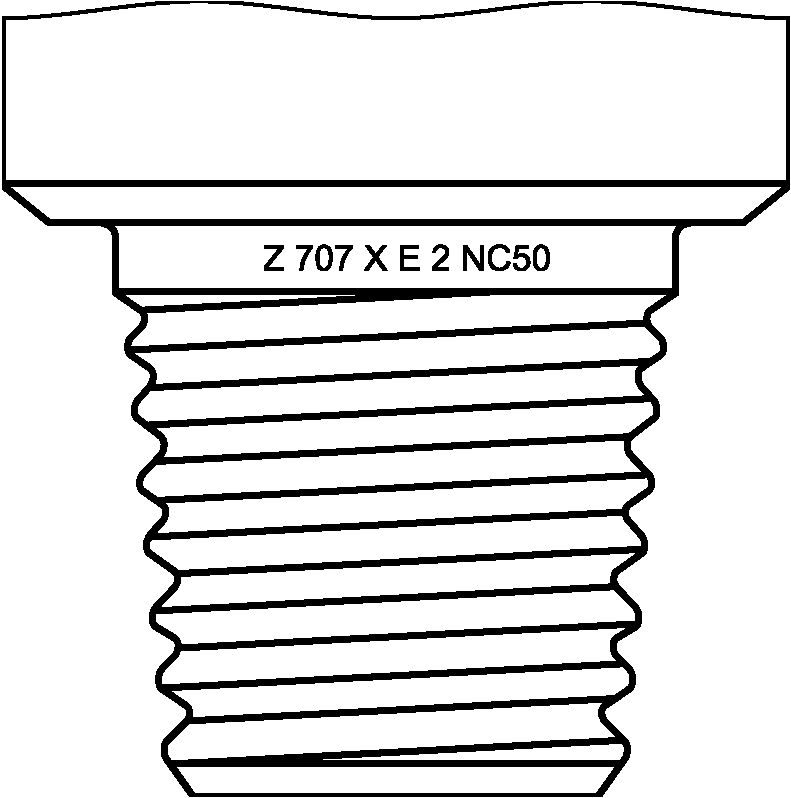

Пример - Бурильная труба с замком, изготовленным компанией X и приваренным в июле 2007 г. [707] компанией Z, группы прочности тела бурильной трубы E, с кодом массы 2, с резьбовым упорным соединением NC50 должна иметь следующую маркировку клеймением на поверхности ниппеля замка за сбегом резьбы:

Если это указано в заказе, на каждом замке должна быть выполнена маркировка в опознавательном пазе и фрезерованными канавками в соответствии с требованиями стандарта [3].

Маркировка на наружной поверхности замков, выполненная изготовителем замков, может быть сохранена.

6.16 Минимальные требования к оборудованию изготовителей бурильных труб

Изготовитель бурильных труб должен иметь оборудование для приварки замков к телу бурильных труб, термической обработки бурильных труб после приварки и механической обработки зон сварных соединений.

Изготовитель бурильных труб также должен иметь оборудование для проведения всех необходимых видов контроля и испытаний или провести их вне предприятия силами субподрядчика. В случае проведения испытаний и контроля субподрядчиком он должен выполнять их в соответствии с документированной процедурой под управлением и контролем изготовителя бурильных труб.

6.17 Требования к документации на бурильные трубы

6.17.1 Обязательная документация

Изготовитель бурильных труб должен предоставить заказчику:

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

a) документ о приемочном контроле с описанием бурильных труб, подтверждающий, что бурильные трубы изготовлены, испытаны в соответствии с настоящим стандартом и заказом и соответствуют требованиям настоящего стандарта. Описание бурильных труб должно содержать, как минимум, следующие данные: наружный диаметр, толщину стенки и группу прочности тела труб, группу длин, тип резьбового упорного соединения, результаты всех испытаний сварного соединения и дополнительные требования, указанные в заказе;

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

b) перечень порядковых номеров поставляемых бурильных труб с указанием фактической длины L каждой трубы с точностью до второго знака после запятой [рисунок B.1 (приложение B) и 6.6.3].

6.17.2 Дополнительная документация

Если это предусмотрено в заказе, должны быть применимы требования D.3 SR15 (приложение D).

Дополнительные требования PSL-2 и PSL-3 приведены в приложении E.

6.17.3 Обмен электронными данными

Обязательная и/или дополнительная документация (6.17.1 и 6.17.2), применяемая в электронной форме в системе обмена электронными данными или распечатанная из нее, должна иметь такую же юридическую силу, как и документация, напечатанная изготовителем бурильных труб. Содержание такой документации должно соответствовать требованиям настоящего стандарта и действующим соглашениям между заказчиком и изготовителем относительно электронного обмена данными.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

6.17.4 Сохранение записей

В таблице A.9 (приложение A) указаны записи, которые должны быть сохранены изготовителем бурильных труб и предоставлены по запросу заказчика в течение пяти лет с даты покупки бурильных труб у изготовителя.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

7 Требования к телу бурильных труб

7.1 Информация, которую должен предоставить заказчик при оформлении заказа на тела бурильных труб

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

7.1.1 При оформлении заказа на тела бурильных труб, изготовляемые в соответствии с настоящим стандартом, заказчик должен указать в заказе следующие сведения:

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

1) <a id="p104296"></a>стандарт..................................ГОСТ 32696-2014

2) <a id="p100566"></a>количество................................-

3. наружный диаметр тела труб D_{dp} ............таблица A.1 (приложение A)

4. толщину стенки тела труб t................таблица A.1 (приложение A)

5. группу прочности..........................таблица A.1 (приложение A)

   6. вид высадки тела бурильных труб (внутренняя IU, наружная EU или комбинированная IEU)..................таблица A.1 (приложение A)

6. длину тела бурильных труб L_{pe} и ее предельные отклонения................-

   8. дату поставки и указания по отгрузке......-

   9. необходимость инспекции, проводимой заказчиком................................приложение C

7. дополнительную документацию..............7.22

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст, Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

7.1.2 Заказчик может по своему усмотрению указать в заказе следующие требования:

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

1. специальные размеры высадки..................7.2.2

   2. минусовое предельное отклонение толщины стенки тела труб, если оно менее 12,5%.......7.2.6

   3. вид термической обработки тела бурильных труб групп прочности D и E...................7.4.3

   4. требования к испытаниям на ударный изгиб для групп прочности D и E....................D.4 SR19 (приложение D)

   5. альтернативные требования к испытаниям на ударный изгиб.............................D.5 SR20 (приложение D)

   6. уровень требований к продукции PSL-2 или PSL-3..............................приложение E

7.2 Требования к размерам и массе

7.2.1 Общие положения

Размеры тела бурильных труб должны соответствовать требованиям, указанным в таблицах A.2 и A.13 или A.14 (приложение A), если иное не указано в заказе.

Для тел бурильных труб, поставляемых с высадкой размерами, не предусмотренными настоящим стандартом, но в остальном изготовленных в соответствии с требованиями настоящего стандарта, должна быть предусмотрена специальная маркировка по 7.20.

7.2.2 Конфигурация

Конфигурация тел бурильных труб должна соответствовать рисунку B.1 (приложение B). Высадка должна соответствовать одной из показанных на рисунке B.6, если иное не предусмотрено по 6.2.2 или не указано в заказе.

7.2.3 Внутренняя высадка

Переходный участок внутренней высадки тел бурильных труб должен иметь плавный профиль. Поверхность внутренней высадки не должна иметь острых кромок или резких изменений сечения, которые могли бы вызвать зависание Г-образного инструмента.

7.2.5 Внутренний диаметр тела труб

Внутренний диаметр тела труб вычисляют по следующей формуле

ddp = Ddp — 2t, (3)

где ddp — расчетный внутренний диаметр тела труб, мм;

Ddp — заданный наружный диаметр тела труб, мм;

t — заданная толщина стенки тела труб, мм.

Предельные отклонения для ddp не установлены.

7.2.6 Предельные отклонения толщины стенки тела труб

Минусовое предельное отклонение толщины стенки на любом участке тела труб должно быть не более 12,5%. Если это указано в заказе, минусовое предельное отклонение толщины стенки тела труб должно быть менее 12,5%.

7.2.7 Длина

Тела бурильных труб должны поставляться длиной и предельными отклонениями длины, указанными в заказе. Длина и предельные отклонения длины должны быть достаточными для обеспечения требуемой окончательной длины бурильных труб.

7.2.8 Масса

Масса тела бурильных труб должна соответствовать расчетной массе для указанных в заказе размеров труб и вида высадки, с учетом приведенных ниже отклонений. Расчетную массу тела бурильной трубы Mpe, кг, длиной Lpe определяют по следующей формуле

M_{pe} = (m_{pe}L_{pe}) + \Delta_{m} , (4)

mpe — расчетная масса единицы длины тела трубы, кг/м;

Lpe — длина тела бурильной трубы, м;

\Delta_{m} — изменение массы тела бурильной трубы в результате высадки обоих концов [таблицы A.13 и A.14 (приложение A)], кг. Для труб без высадки \Delta_{m} равно нулю. Порядок расчета указан в стандарте [19] или [20].

Предельные отклонения массы тел бурильных труб не должны превышать, %:

• \frac{+ 6,5}{- 3,5} — для отдельной трубы;
• -1,8 — для отдельной позиции заказа.

Предельные отклонения для отдельной позиции заказа при отгрузке изготовителем тел бурильных труб применимы к массе продукции, равной или превышающей 60 т.

Если в заказе задано минусовое предельное отклонение толщины стенки тела труб t менее 12,5%, то плюсовое предельное отклонение массы отдельной трубы должно быть равно 19% минус заданное минусовое предельное отклонение толщины стенки.

Пример - Если в заказе указано минусовое предельное отклонение толщины стенки 10%, то плюсовое предельное отклонение массы отдельной трубы должно составлять 19% — 10% = 9%.

7.2.9 Прямолинейность

Отклонения от прямолинейности тел бурильных труб не должны превышать следующих значений (рисунок B.7, приложение B):

a) отклонение от общей прямолинейности — 0,2% общей длины тела бурильных труб длиной Lpe, измеренной от одного торца до другого;

b) отклонение от концевой прямолинейности — 3,2 мм на длине 1,5 м с каждого конца тела бурильной трубы.

7.2.10 Соосность высадки и тела труб

Наружная и внутренняя поверхности высадки должны быть соосны с наружной поверхностью тела труб. Несоосность наружной поверхности высадки и наружной поверхности тела труб не должна превышать 1,2 мм (не более 2,4 мм по общему показанию стрелки индикатора); внутренней поверхности высадки и наружной поверхности тела труб — 1,6 мм (не более 3,2 мм по общему показанию стрелки индикатора).

(п. 7.2.10 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст)

7.2.11 Овальность высадки

Овальность, измеренная по наружной поверхности высадки, не должна превышать 2,4 мм.

7.3 Требования к материалу

7.3.1 Требования к химическому составу

Химический состав стали тел бурильных труб должен соответствовать указанному в таблице A.4 (приложение A).

7.3.2 Требования к механическим свойствам при растяжении

Свойства при растяжении тел бурильных труб должны соответствовать указанным в таблице A.5 (приложение A). Свойства при растяжении высаженных концов должны соответствовать требованиям, установленным для тел труб, за исключением требований к удлинению, которые для них не установлены. Соответствие высаженных концов установленным требованиям должно быть определено по документированной процедуре.

Предел текучести должен соответствовать растягивающему напряжению, при котором удлинение расчетной длины образца под нагрузкой, измеренное экстензометром, соответствует значениям, указанным в таблице A.6 (приложение A).

Для тел труб минимальные значения удлинения образца на расчетной длине 50,0 мм, с округлением до 0,5% при значении удлинения менее 10% и до целого значения, если удлинение равно или более 10%, должны быть определены по следующей формуле

\delta = k \frac{S^{0,2}}{\sigma_{\text{в}}^{0,9}} , (5)

где \delta — минимальное удлинение образца с расчетной длиной 50,0 мм, %;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст)

Минимальные значения удлинения для тел труб, вычисленные по формуле (5), для образцов разных размеров и групп прочности приведены в таблице A.7 (приложение A). При регистрации или внесении в записи значений удлинения в них также должны быть указаны ширина образца для испытаний при применении образцов в виде полосы, диаметр рабочей части и расчетная длина образца при применении цилиндрических образцов или указано, что применялись образцы полного сечения.

7.3.3 Требования к работе удара для групп прочности D и E

Для групп прочности D и E не установлены обязательные требования к работе удара при испытании на ударный изгиб. Дополнительные требования приведены в D.4 SR19.

Дополнительные требования PSL-2 и PSL-3 приведены в приложении E.

7.3.4 Требования к работе удара для групп прочности X, G, S, V, ESS, XSS и GSS

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Работа удара при испытании на ударный изгиб для тел труб должна быть не менее указанной в таблице A.8. Для одного образца допускается работа удара ниже требуемой минимальной средней работы удара, но ни для одного из образцов не допускается работа удара ниже минимального значения, допустимого для отдельного образца.

Требования к работе удара при испытании на ударный изгиб для высаженных концов не установлены.

Дополнительные требования PSL-2 и PSL-3 приведены в приложении E.

7.3.5 Требования к работе удара. Альтернативная температура испытания

Если это указано в заказе, то работа удара при испытании на ударный изгиб для тел труб должна соответствовать требованиям D.5 SR20 (приложение D) и таблице A.8 (приложение A).

7.3.6 Требования к поверхностной твердости для групп прочности ESS, XSS и GSS

7.4 Способ производства

7.4.1 Процессы, требующие валидации

Процессы, соответствующие заключительным операциям, выполняемым при изготовлении тел бурильных труб, которые влияют на соответствие требованиям настоящего стандарта (кроме требований к химическому составу и размерам), должны пройти процедуру валидации.

Для тел бурильных труб процессом, требующим валидации, является термическая обработка.

7.4.2 Общие положения

Сталь, используемая для изготовления тел бурильных труб, поставляемых по настоящему стандарту, должна быть получена по технологии производства мелкозернистой стали.

Примечание - Сталь, полученная по технологии производства мелкозернистой стали, должна содержать один или более элементов, способствующих измельчению зерна, таких как алюминий, ниобий, ванадий или титан в количествах, достаточных для того, чтобы сталь имела мелкое аустенитное зерно.

Тело бурильных труб должно быть бесшовным.

7.4.3 Термическая обработка

Термическая обработка должна быть проведена в соответствии с документированной процедурой. В процедуре должно быть указано допустимое число повторных операций термической обработки. Вид термической обработки выбирает изготовитель, если иное не указано в заказе.

Тела бурильных труб должны быть подвергнуты термической обработке по всей длине после высадки.

Тела бурильных труб групп прочности D и E должны быть подвергнуты закалке и отпуску, нормализации и отпуску или нормализации.

Тела бурильных труб групп прочности X, G, S, V, ESS, XSS и GSS должны быть подвергнуты закалке и отпуску.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

7.4.4 Наружное покрытие

Если в заказе не указано иное, то на тело бурильных труб должно быть нанесено наружное покрытие для защиты от коррозии на время транспортирования. Покрытие должно обеспечивать защиту изделия в течение не менее трех месяцев и быть гладким, плотным на ощупь, с минимальными подтеками.

7.5 Прослеживаемость

Изготовитель тел бурильных труб должен установить и соблюдать процедуры, обеспечивающие сохранение идентификации плавки тел бурильных труб, изготовляемых по настоящему стандарту. Идентификация партии должна быть сохранена до окончания проведения всех необходимых испытаний партии и документирования соответствия установленным требованиям. Процедуры должны предусматривать способы прослеживаемости тел бурильных труб до соответствующей плавки и результатов химического анализа, механических испытаний и контроля.

Поскольку тела бурильных труб из одной плавки могут быть подвергнуты термической обработке в разных партиях, то для одной плавки может быть более одного комплекта результатов механических испытаний.

7.6 Контроль и испытания. Общие положения

7.6.1 Поверка, проверка и калибровка контрольного и испытательного оборудования

Изготовитель должен разработать и документировать периодичность и процедуры поверки, проверки и калибровки контрольного и испытательного оборудования (включая случаи возникновения неповеренного и некалиброванного состояния и их влияние на изделия) для того, чтобы подтвердить соответствие всех изделий требованиям настоящего стандарта.

7.6.2 Партия термообработки

Партия должна состоять из тел бурильных труб с одинаковыми заданными размерами и одной группой прочности, которые были подвергнуты термической обработке по одинаковому режиму, являющейся частью непрерывного процесса (или периодического). Тела бурильных труб одной партии должны быть изготовлены из стали одной плавки или из разных плавок, объединенных по документированной процедуре, обеспечивающей соответствие требованиям настоящего стандарта.

7.7.1 Анализ плавки

Сталь каждой плавки, используемой для изготовления тел бурильных труб, должна быть подвергнута анализу с целью определения массовой доли фосфора и серы, а также любых других элементов, используемых изготовителем тел бурильных труб для обеспечения механических свойств.

При изготовлении тел бурильных труб из трубной заготовки, поставляемой сторонним изготовителем, соответствие химического состава стали требованиям настоящего стандарта должно быть установлено по документу о качестве изготовителя трубной заготовки.

7.7.2 Анализ изделия

Анализу должны быть подвергнуты два изделия от каждой плавки. Результаты анализа должны включать данные о массовой доле фосфора и серы, а также любых других элементов, используемых изготовителем тел бурильных труб для обеспечения механических свойств.

7.7.3 Методы анализа

Химический анализ проводят любым методом, используемым для этой цели, таким как эмиссионная спектроскопия, рентгеновская эмиссионная спектроскопия, атомно-абсорбционный метод, метод сжигания проб или влажными аналитическими методами. Используемые способы калибровки оборудования должны обеспечивать прослеживаемость до стандартных образцов материалов. В спорных случаях химический анализ должен быть проведен в соответствии со стандартом [21] или [22].

7.7.4 Повторный анализ изделия

Если результаты анализа обеих проб, представляющих плавку тел бурильных труб, не соответствуют установленным требованиям, то по выбору изготовителя плавка должна быть или забракована, или все остальные изделия плавки должны быть подвергнуты индивидуальному анализу для проверки соответствия установленным требованиям.

Если установленным требованиям не соответствует только одна проба из двух, изготовитель должен по своему выбору забраковать плавку или провести дополнительный анализ двух дополнительных изделий из этой плавки. Если результаты обоих повторных анализов соответствуют установленным требованиям, плавка должна быть принята, кроме изделия, несоответствие которого было выявлено при первоначальном анализе. Если результаты одного или обоих повторных анализов неудовлетворительные, то изготовитель должен по своему выбору забраковать плавку или подвергнуть все остальные изделия из этой плавки индивидуальному анализу.

При индивидуальном анализе остальных изделий плавки требуется определение содержания только того элемента или тех элементов, по которым получен результат, не соответствующий требованиям. Пробы для повторного анализа изделий должны быть отобраны так же, как и при первоначальном анализе изделий. Если это указано в заказе, то результаты всех повторных анализов изделий должны быть предоставлены заказчику.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

7.8 Испытания на растяжение

7.8.1 Метод испытания

Испытание на растяжение проводят при комнатной температуре в соответствии с ГОСТ 10006 или стандартом [6].

7.8.2 Поверка испытательного оборудования

Не ранее чем за 15 мес до проведения испытания должна быть проведена поверка испытательных машин в соответствии со стандартом [7] или [8]. Не ранее чем за 15 мес до проведения испытания должна быть проведена поверка экстензометров в соответствии со стандартом [9] или [10]. Записи должны быть сохранены в соответствии с 6.17.4 и таблицей A.9 (приложение A).

7.8.3 Образцы для испытания

Испытания на растяжение для тел бурильных труб проводят по выбору изготовителя: на образцах полного сечения в виде полос или цилиндрических образцах, показанных на рисунке B.8 (приложение B). Тип и размер образца должны быть указаны в протоколе изготовителя.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст)

Образцы отбирают от тела бурильной трубы после окончательной термической обработки. Цилиндрические образцы отбирают из середины стенки. Цилиндрические образцы и образцы в виде полос (рисунок B.8, приложение B) могут быть отобраны по выбору изготовителя из любого участка по окружности тела бурильной трубы. Все образцы, кроме цилиндрических образцов, должны представлять полную толщину стенки тела трубы, из которой они вырезаны, и должны быть подвергнуты испытанию без выпрямления.

Образцы в виде полос должны иметь ширину расчетной части приблизительно равную 38,0 мм при применении соответствующих криволинейных захватов или при механической обработке концов образца, или при сплющивании для уменьшения кривизны в зоне захвата образца. В других случаях ширина должна составлять приблизительно 19,0 мм для труб наружным диаметром тела трубы менее 101,60 мм и приблизительно 25,0 мм для труб наружным диаметром тела трубы 101,60 мм и более.

При использовании цилиндрических образцов применяют образцы диаметром 12,5 мм, если позволяет размер трубы, или диаметром 9,0 мм, при невозможности изготовить образец диаметром 12,5 мм. Применение цилиндрических образцов меньших диаметров не допускается.

7.8.4 Периодичность испытаний

Периодичность испытаний на растяжение для тел бурильных труб должна соответствовать указанной в таблице A.10 (приложение A).

Испытание на растяжение для высаженных концов не проводят, если иное не указано в заказе.

7.8.5 Контрольное испытание для плавки

Одно испытание на растяжение должно быть проведено изготовителем тел бурильных труб в качестве контрольного испытания для каждой используемой плавки стали. Записи по этому испытанию должны быть доступны для заказчика.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Контрольные испытания для плавки могут также считаться испытаниями для партий изделий из этой плавки.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст)

7.8.6 Повторные испытания

Если результат первоначального испытания на растяжение не соответствует установленным требованиям, то изготовитель может испытать два дополнительных образца от той же трубы, отобранные приблизительно из того же участка. Если оба дополнительных образца выдержали испытание, то партия должна быть принята.

Если хотя бы один из дополнительных образцов не соответствуют установленным требованиям, изготовитель может испытать образцы от трех дополнительных труб из той же партии. Если образцы от всех трех труб выдержали испытание, партия должна быть принята. Если хотя бы один из этих образцов не соответствуют установленным требованиям, партия должна быть забракована. Забракованная партия может быть подвергнута повторной термической обработке и испытана как новая партия.

7.8.7 Дефектные образцы

Образцы с несовершенствами материала или некачественной подготовкой, обнаруженными до или после испытаний, могут быть забракованы и заменены другими образцами, которые должны быть приняты как исходные. Образцы не должны считаться дефектными только потому, что результаты их испытаний не соответствуют требуемым свойствам при испытании на растяжение.

7.9.1 Метод

Испытанию должен быть подвергнут комплект из трех продольных образцов, отобранных от одного участка одного тела трубы. Испытание на ударный изгиб проводят по методу Шарпи на образцах с V-образным надрезом при температуре (21 +/- 3) °C в соответствии со стандартами [6] и [14]. Альтернативные температуры испытаний указаны в D.5 SR20 (приложение D), температуры для PSL-3 — в таблице A.8 (приложение A).

Допускается проведение испытаний при более низкой температуре, чем заданная температура, при условии соответствия требованиям к работе удара, установленным для заданной температуры.

Должно быть проведено определение доли вязкой составляющей в изломе образцов после испытаний в соответствии с стандартом [14].

Дополнительные требования PSL-3 приведены в приложении E.

7.9.2 Размеры и ориентация образцов

Для испытания на ударный изгиб выбирают образец наибольшего возможного размера из указанных в таблице A.11 (приложение A) для заданного наружного диаметра (при необходимости с округлением до ближайшего меньшего диаметра) и заданной толщины стенки тела труб. Размер наименьшего образца должен быть равен 10,0 x 5,0 мм.

Образцы отбирают в продольном направлении по отношению к оси тела трубы, надрез образца должен быть ориентирован в радиальном направлении, как показано на рисунке B.9 (приложение B).

7.9.3 Периодичность испытаний

Периодичность испытаний на ударный изгиб для тела труб должна соответствовать таблице A.10 (приложение A).

7.9.4 Контрольное испытание для плавки

Образцы для испытания на ударный изгиб должны быть отобраны после окончательной термической обработки в соответствии с 7.9.2.

Испытание на ударный изгиб одного комплекта из трех образцов должно быть проведено в качестве контрольного испытания для каждой плавки стали, используемой изготовителем тел бурильных труб. Записи по испытанию должны быть доступны для заказчика.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Контрольные испытания для плавки могут также считаться испытаниями для партий изделий из этой плавки.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст)

7.9.5 Повторные испытания

Если результаты испытаний не соответствуют требованиям 7.3.3 и 7.3.4, но при этом работа удара только одного из образцов ниже требуемого минимального значения для отдельного образца, изготовитель может по своему выбору забраковать партию или провести повторное испытание трех дополнительных образцов от той же трубы, отобранных приблизительно из того же участка. Работа удара всех трех дополнительных образцов должна быть равна или превышать минимальную среднюю работу удара, указанную в таблице A.8 (приложение A). В противном случае партия должна быть забракована или подвергнута повторному испытанию, как описано ниже.

Если при первоначальном испытании работа удара двух образцов ниже требуемого минимального значения для отдельного образца, изготовитель может по своему выбору забраковать партию или провести повторное испытание дополнительных комплектов из трех образцов, отобранных от каждого из трех дополнительных изделий из той же партии. Если хотя бы один из этих дополнительных комплектов образцов не соответствует требованиям, установленным для первоначального испытания, партия должна быть забракована.

Забракованная партия может быть подвергнута повторной термической обработке и испытана как новая партия.

7.9.6 Дефектные образцы

Образцы с несовершенствами материала или некачественной подготовкой, обнаруженными до или после испытаний, могут быть забракованы и заменены другими образцами, которые должны быть приняты в качестве исходных. Образцы не должны считаться дефектными только потому, что результаты их испытаний не соответствуют требованиям к минимальной работе удара.

7.9а Контроль поверхностной твердости для групп прочности ESS, XSS и GSS

7.10 Толщина стенки тела труб

Толщину стенки тела каждой трубы контролируют по спиральной или продольной траектории по всей длине тела трубы, исключая концевые участки, не охватываемые автоматическими системами контроля. Контроль должен быть проведен по документированной процедуре, разработанной на основе ГОСТ ISO 10893-12. Этап, на котором проводят контроль толщины стенки, определяет изготовитель. Процесс контроля должен учитывать технологию изготовления труб.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст)

Изготовитель должен иметь документированную процедуру, подтверждающую, что участки, не охваченные автоматическими системами контроля (особенно участки между телом трубы и переходным участком высадки), соответствуют требованиям настоящего стандарта.

Такое подтверждение может быть проведено специальным механическим измерительным инструментом или правильно откалиброванным ручным прибором неразрушающего контроля достаточно высокой точности по документированной процедуре. В спорных случаях предпочтение должно быть отдано результатам измерения механическим измерительным инструментом.

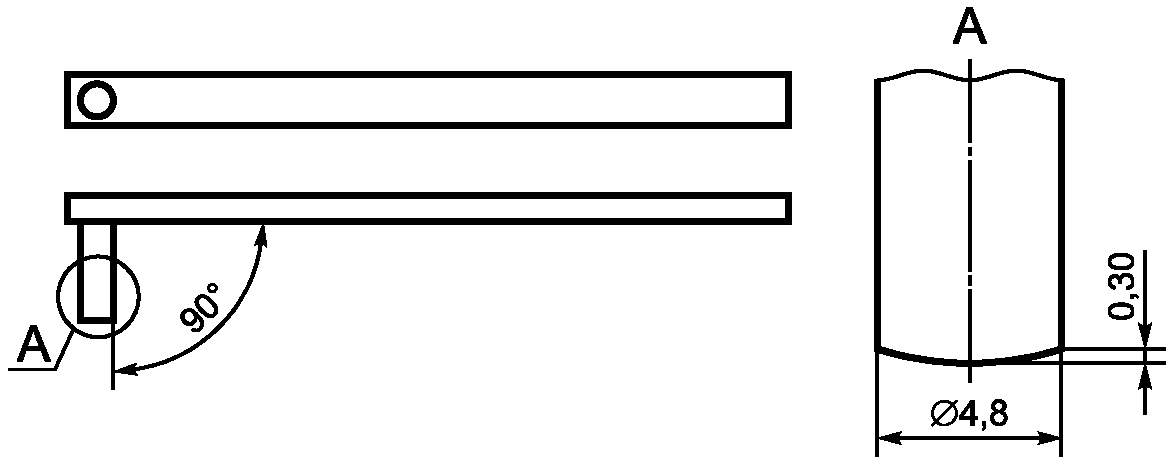

Механический измерительный инструмент должен иметь контактные наконечники с сечением диаметром не более 6,4 мм. Торец наконечника, контактирующий с внутренней поверхностью тела трубы, должен быть скругленным радиусом не более ddp/4 и не менее 3,2 мм. Торец наконечника, контактирующего с наружной поверхностью тела трубы, должен быть плоским или скругленным радиусом не менее 38,0 мм.

7.11 Длина тела бурильных труб

Длину тела бурильной трубы измеряют от торца одного конца трубы до торца другого, если иное не указано в заказе. Точность измерительного прибора должна составлять +/- 0,03 м. Длину тела бурильных труб измеряют в метрах с точностью до второго знака после запятой.

7.12 Внутренняя высадка

Длину внутренней высадки контролируют на соответствие требованиям таблиц A.13 или A.14 (приложение A). Контроль должен быть проведен с той же периодичностью, с которой проводят испытание на растяжение тел бурильных труб.

Контроль проводят методом непосредственного измерения на образцах от высадки или другим документированным методом при условии, что изготовитель может продемонстрировать, что этот метод обеспечивает соответствие установленным требованиям.

Примечание - Внутренний диаметр высадки тела бурильных труб d0u (рисунок B.6, приложение B) может быть выбран таким образом, чтобы он соответствовал внутреннему диаметру конкретных замков, в этом случае длина переходного участка внутренней высадки тела бурильных труб liu должна быть откорректирована.

Дополнительные требования для уровней PSL-2 и PSL-3 приведены в приложении E.

7.13 Профиль внутренней высадки

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст)

7.14 Прямолинейность

Прямолинейность тел бурильных труб подвергают визуальному контролю. В спорных случаях прямолинейность тел бурильных труб, имеющих общий изгиб или изогнутые концы, измеряют следующим образом (рисунок B.7, приложение B):

a) общую прямолинейность — при помощи поверочной линейки или струны (проволоки), натянутой от одного конца тела трубы до другого;

b) концевую прямолинейность — при помощи поверочной линейки длиной не менее 1,8 м, опирающейся на поверхность тела трубы за пределами изогнутого конца, или эквивалентным методом.

В спорных случаях предпочтение должно быть отдано измерению при помощи поверочной линейки.

Струну или поверочную линейку размещают таким образом, чтобы выявить наибольшее отклонение.

Отклонения от прямолинейности не должны превышать указанных в 7.2.9. Расстояние, на котором проводят измерение отклонений от общей и концевой прямолинейности, не включает высадки и участки за переходными участками высадки, для которых применимы предельные отклонения наружного диаметра тела бурильной трубы за пределами переходного участка leu (7.2.4).

7.15 Соосность высадки и тела труб

(подраздел 7.15 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст)

Соосность высадки и тела труб подвергают визуальному контролю. В спорных случаях соосность высадки и тела труб контролируют при помощи устройства, показанного на рисунке B.10 a (приложение B), на участке от торца высадки до участка, на котором наружный диаметр становится равным Ddp. По согласованию между заказчиком и изготовителем могут быть применимы другие документированные методы контроля.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Несоосность высадки и тела труб не должна превышать значений, указанных в 7.2.10.

7.16 Определение массы

Каждое тело бурильной трубы взвешивают для определения соответствия предельным отклонениям от расчетной массы. Взвешивание может быть проведено до или после высадки.

7.17 Несовершенства и дефекты тел бурильных труб

7.17.1 Общие положения

Тело бурильных труб не должно иметь дефектов, описанных в настоящем стандарте.

7.17.2 Дефекты на поверхности тела труб

Любое несовершенство любой ориентации на наружной или внутренней поверхности тела труб должно считаться дефектом, если:

a) оно является линейным и его глубина в радиальном направлении превышает: 12,5% заданной толщины стенки тела труб — для групп прочности D, E, X, G, ESS, XSS и GSS или 5% заданной толщины стенки тела труб — для группы прочности S и V;

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

b) оно является линейным или нелинейным и остаточная толщина стенки, расположенная над или под несовершенством, менее требуемого минимального значения.

7.17.3 Дефекты поверхности высадки

Несовершенство любой ориентации на наружной или внутренней поверхностях высадки, глубина которого превышает указанную в таблице A.15 (приложение A), должно считаться дефектом.

Острые кромки или изменения сечения внутренней поверхности высадки, вызывающие зависание Г-образного инструмента, должны считаться дефектами.

7.17.4 «Слоновая кожа»

Несовершенство поверхности «слоновая кожа» с глубиной несплошностей более допускаемой по таблице A.15 (приложение A) должно считаться дефектом.

7.17.5 Закалочные трещины

Закалочные трещины должны считаться дефектами.

7.17.6 План контроля процесса

Изготовитель с учетом особенностей технологии производства и требований, приведенных в 7.18 и 7.19, должен разработать и соблюдать план контроля процесса, который обеспечивает выполнение установленных в настоящем подразделе требований.

7.18 Визуальный контроль тел бурильных труб

7.18.1 Общие положения

Визуальный контроль должен проводить обученный персонал, обладающий остротой зрения, достаточной для обнаружения поверхностных несовершенств. Для визуального контроля изготовитель должен установить документированные нормы освещенности. Уровень освещенности контролируемой поверхности должен быть не менее 500 люкс.

Примечание — Примеры требований к остроте зрения персонала приведены в стандарте [15] или [16].

Визуальный контроль концевых участков должен быть проведен после термической обработки.

При использовании другого метода контроля, позволяющего выявлять дефекты, описанные в 7.17, проведение визуального контроля не требуется.

7.18.2 Охват контролем

Тело каждой бурильной трубы должно быть подвергнуто визуальному контролю для выявления несовершенств по всей наружной и внутренней поверхностям на всей длине высадки, включая переходный участок высадки.

7.18.3 Удаление дефектов

Дефекты должны быть полностью удалены шлифованием или механической обработкой. Все операции шлифования должны быть выполнены с плавными переходами к прилежащей поверхности. Размеры тела бурильных труб после удаления дефектов должны соответствовать 7.2.

7.18.4 «Слоновая кожа»

Наружную поверхность тела бурильных труб проверяют на отсутствие «слоновой кожи» в соответствии с требованиями таблицы A.15 (приложение A). Контролю подвергают следующие наружные поверхности (рисунок B.6, приложение B):

a) на трубах с EU — участок высадки длиной Leu, переходный участок длиной leu и прилегающую поверхность тела труб;

b) на трубах с IU и IEU — участок наружной поверхности, расположенный над участком длиной Liu и переходным участком длиной liu внутренней высадки, и прилегающую поверхность тела труб.

7.19 Неразрушающий контроль

7.19.1 Общие положения

Все операции неразрушающего контроля (кроме визуального контроля), предусмотренные настоящим стандартом, должны быть выполнены персоналом, аттестованным в соответствии со стандартами [15] или [16].

Если это указано в заказе, то неразрушающий контроль тел бурильных труб представителем заказчика и/или контроль в присутствии представителя заказчика проводят в соответствии с приложением C.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Контроль, проводимый по 7.19, на оборудовании, калиброванном по указанным искусственным дефектам, не должен рассматриваться как обеспечивающий соответствие изделия требованиям, установленным в 7.17.

Изготовитель должен установить необходимую периодичность проверки оборудования неразрушающего контроля, чтобы подтвердить соответствие изделий требованиям настоящего стандарта.

Если оборудование, калибровку или проверку которого проводят в соответствии с положениями настоящего стандарта, подвергалось воздействию необычных или неблагоприятных условий эксплуатации, что может поставить под сомнение его точность, то перед дальнейшим применением оборудования должна быть проведена его повторная калибровка или проверка. Все изделия, подвергнутые контролю с момента последней удовлетворительной калибровки или проверки, должны быть проконтролированы повторно.

Требуемые методы неразрушающего контроля тел бурильных труб указаны в таблице A.16 (приложение A).

Стандарты на методы неразрушающего контроля, указанные в 7.19.3, разработаны на основе традиционных, проверенных методов и способов неразрушающего контроля, широко применяемых для контроля трубной продукции. Однако могут быть применимы другие методы и способы неразрушающего контроля, способные выявлять дефекты, описанные в 7.17. Записи в соответствии с 7.19.8 должны быть сохранены, как указано в 7.22.4.

По выбору изготовителя надрезы, указанные в таблице A.17 (приложение A), могут быть ориентированы под углом для того, чтобы оптимизировать выявление дефектов, типичных для производственного процесса. Техническое обоснование изменения ориентации надрезов должно быть документировано.

Дополнительные требования для PSL-2 и PSL-3 указаны в приложении E.

7.19.2 Охват контролем

Тело каждой бурильной трубы должно быть проверено по всей длине на наличие несовершенств (продольных и поперечных) на наружной и внутренней поверхностях. Концевые участки, не контролируемые автоматическим оборудованием, должны быть подвергнуты контролю магнитопорошковым методом или другим методом контроля, способным выявлять дефекты, указанные в 7.17. Все требуемые операции неразрушающего контроля, кроме контроля толщины стенки, должны быть проведены после окончательной термической обработки и ротационной правки.

7.19.3 Применяемые стандарты

Контроль проводят по следующим (или эквивалентным) стандартам:

a) электромагнитный контроль методом рассеяния магнитного потока - [23] (продольные дефекты), [24] (поперечные дефекты) или [25];

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст, Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

b) электромагнитный контроль методом вихревых токов - [26] или [27];

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

c) ультразвуковой контроль - ГОСТ ISO 10893-10 или [29];

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст)

d) магнитопорошковый контроль - [17] или [18].

7.19.4 Стандартные образцы

В системах ультразвукового и электромагнитного контроля, кроме систем, предназначенных для проверки толщины стенки, для проверки сигнала оборудования должны быть применимы стандартные образцы с искусственными дефектами (надрезами), требования к которым указаны в таблице A.17 (приложение A) и на рисунке B.11 (приложение B).

7.19.5 Документированные процедуры

Изготовитель может применять любую документированную процедуру для установления порога приемки ультразвукового или электромагнитного контроля при условии, что выявление искусственных дефектов, указанных в таблице A.17 (приложение A), проходит в динамическом режиме в обычных условиях производства. Способность выявлять такие дефекты должна быть продемонстрирована в динамическом режиме. По выбору изготовителя демонстрация способности системы контроля может быть проведена в производственном потоке или вне потока.

7.19.6 Уровень отбраковки

В таблице A.17 указаны искусственные дефекты, предназначенные для установления уровня отбраковки труб, имеющих дефекты, описанные в 7.17. Искусственные дефекты, применяемые при автоматическом ультразвуковом или электромагнитном контроле, не следует рассматривать как дефекты с размерами, определенными в 7.17, или применять кому-либо, кроме изготовителя, в качестве единственного основания для отбраковки.

7.19.7 Оценка показаний автоматической системы контроля

Несовершенство, вызывающее показание, равное или превышающее уровень отбраковки, должно считаться дефектом, если не может быть доказано, что это несовершенство не является дефектом, описанным в 7.17. Дефекты должны быть удалены в соответствии с 7.19.10.

7.19.8 Записи о возможностях системы неразрушающего контроля

Изготовитель должен сохранять записи о проверке системы (систем) неразрушающего контроля, подтверждающие их способность выявлять искусственные дефекты, применяемые для установления чувствительности оборудования.

Проверка должна включать, как минимум, следующее:

a) расчет области контроля (т.е. план сканирования), включая проверку толщины стенки;

b) применимость такого контроля для заданной толщины стенки;

c) повторяемость результатов контроля;

d) ориентацию преобразователей, обеспечивающую обнаружение дефектов, типичных для данного производственного процесса (7.17);

e) документацию, подтверждающую, что дефекты, типичные для данного процесса производства, могут быть выявлены при помощи методов неразрушающего контроля, указанных в 7.19.3;

f) параметры для установления порогового значения.

Кроме того, изготовитель должен сохранять следующие записи:

• рабочие процедуры системы неразрушающего контроля;
• характеристики оборудования для неразрушающего контроля;
• сведения об аттестации персонала, осуществляющего неразрушающий контроль;
• результаты контроля в динамическом режиме, подтверждающие способности системы/операций неразрушающего контроля в условиях производства.

7.19.9 Оценка показаний

При получении от несовершенства показания, равного или превышающего уровень отбраковки, изготовитель может по своему выбору оценить его в соответствии с настоящим пунктом или признать его дефектом и удалить в соответствии с 7.19.10. Оценку показаний должны проводить специалисты по неразрушающему контролю, аттестованные по уровню I, под наблюдением специалистов, аттестованных по уровням II или III, или специалисты, аттестованные по уровням II или III. Оценка показаний должна быть проведена в соответствии с документированными процедурами.

Если на участке, на котором было получено первоначальное показание, не было обнаружено несовершенство и не может быть объяснена причина этого показания, то труба должна быть забракована или повторно проверена по всей длине тем же методом контроля или ультразвуковым методом. Оборудование неразрушающего контроля по выбору изготовителя должно быть настроено на тот же уровень чувствительности, что и при первоначальном контроле или на пониженную чувствительность, но соответствующую установленным требованиям.

Для оценки выявленного несовершенства измеряют его глубину для того, чтобы определить, является ли оно дефектом в соответствии с 7.17. Измерение проводят следующим образом:

a) с использованием механического измерительного устройства (например глубиномера, штангенциркуля и т.п.). Удаление металла шлифованием или иным способом для облегчения измерения не должно уменьшать толщину стенки менее допустимого значения. Резкие изменения толщины стенки, вызванные шлифованием, должны быть устранены в соответствии с 7.19.10;

b) глубина несовершенства может быть измерена ультразвуковым методом (измерением времени пролета и/или амплитуды сигнала или с применением иного подходящего способа). Проверка ультразвукового оборудования должна быть документирована и должна подтверждать его способность выявлять несовершенства размерами, указанными в 7.17 или более;

c) если заказчик и изготовитель не пришли к соглашению относительно оценки результатов неразрушающего контроля, любая сторона может потребовать проведения разрушающего контроля изделий; дальнейшие действия должны быть приняты в соответствии с разделом C.4 (приложение C);

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

d) по несовершенствам, которые после оценки были признаны дефектами, должны быть приняты действия в соответствии с 7.19.10.

7.19.10 Удаление дефектов

Несовершенства, соответствующие установленным требованиям и имеющие размеры допустимые по 7.17, могут быть оставлены на теле бурильных труб.

Тела бурильных труб с закалочными трещинами должны быть забракованы, за исключением случая, когда закалочные трещины расположены у торца высадки. В этом случае торцовая часть труб может быть отрезана в соответствии с документированной процедурой.

Ремонт сваркой не допускается.

По телу бурильной трубы с дефектами, кроме закалочных трещин, должно быть принято одно из следующих действий:

a) шлифование или механическая обработка.

Дефекты должны быть полностью удалены шлифованием или механической обработкой, при этом оставшаяся толщина стенки должна находиться в установленных пределах. Шлифование должно быть выполнено таким образом, чтобы обеспечить плавный переход зачищенной поверхности к контуру трубы. Если глубина зачистки превышает 10% заданной толщины стенки, оставшаяся толщина стенки должна быть проконтролирована в соответствии с 7.10. После удаления дефектов участок должен быть подвергнут повторному контролю для подтверждения полноты удаления дефектов. Повторный контроль должен быть осуществлен следующим образом:

1. на том же оборудовании и с той же чувствительностью, с которой проводился первоначальный контроль, или

2. другим методом неразрушающего контроля или комбинацией методов, обладающих такой же или более высокой чувствительностью, чем первоначальный метод неразрушающего контроля.

Если применяют вариант 2), метод или комбинация методов неразрушающего контроля должны быть документированы и способны продемонстрировать чувствительность, равную или превышающую чувствительность первоначального метода контроля. Кроме того, при выборе варианта 2) должна быть учтена вероятность того, что на проверяемом участке могут быть другие совпадающие дефекты.

Удаление несовершенств, в том числе «слоновой кожи», шлифованием или механической обработкой по дуге более 60% от окружности тела бурильной трубы не должно приводить к уменьшению наружного диаметра до значения менее допустимого минимального значения;

b) обрезка дефектного участка;

c) отбраковка.

7.20 Маркировка

7.20.1 Общие положения

Маркировка тел бурильных труб должна быть выполнена изготовителем тел бурильных труб в соответствии с 7.20.2, если тела бурильных труб заказаны как отдельные изделия. Если тела бурильных труб производит изготовитель бурильных труб, его маркировка может отличаться от описанной в 7.20.2, при условии соблюдения требований к прослеживаемости.

По выбору изготовителя или по требованию заказчика допускается нанесение дополнительной маркировки краской или клеймением. Нанесение маркировки клеймением допускается только на высадке тел бурильных труб. Знаки маркировки не должны перекрываться и должны быть нанесены способом, исключающим повреждение бурильных труб.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

7.20.2 Порядок маркировки краской

Маркировка краской должна быть нанесена на наружной поверхности каждого тела бурильных труб на расстоянии не менее 0,6 м от любого из торцов. Порядок нанесения маркировки краской должен быть следующим:

a) DPB.

Примечание - Эти буквы означают, что маркировка относится к телу бурильной трубы;

b) наименование или товарный знак изготовителя тела бурильной трубы;

c) обозначение настоящего стандарта без года ввода в действие;

d) дата изготовления (месяц и год), обозначенная трех- или четырехзначным числом, первые одна или две цифры которого означают месяц, а последующие две цифры — год нанесения маркировки в соответствии с разделом 7;

e) UF, если размеры высадки отличаются от указанных в таблицах A.13 или A.14 (приложение A);

f) наружный диаметр тела трубы, округленный до целого значения;

g) толщина стенки тела трубы, округленная до целого значения;

h) группа прочности тела бурильной трубы;

j) дополнительные требования SR;

k) L2 или L3 (означающие соответственно уровень PSL-2 или PSL-3), в зависимости от того, что применимо;

l) порядковый номер тела бурильной трубы (требования к прослеживаемости см. в 7.5).

Пример - Тело бурильной трубы (DPB), изготовленное компанией Z по ГОСТ ..., в июле 2007 г. (707), со специальными размерами высадки (UF), наружным диаметром 60,32 мм (60), толщиной стенки 7,11 мм (7), группы прочности E, с порядковым номером Y имеет следующую маркировку краской:

DPB Z ГОСТ ... 707 UF 60 7 E Y.

7.21 Минимальные требования к оборудованию изготовителя тел бурильных труб

Изготовитель тел бурильных труб должен эксплуатировать оборудование для высадки и/или для термической обработки тел бурильных труб по всей длине, а также иметь соответствующее оборудование и нести ответственность за их взвешивание и маркировку. Если изготовитель тел бурильных труб изготовляет трубы с высадкой или если высадка и/или термическая обработка выполняются субподрядчиком, то проведение этих операций должно происходить под управлением и контролем изготовителя тел бурильных труб в соответствии с документированной процедурой.

Изготовитель тел бурильных труб должен иметь оборудование для проведения всех требуемых операций контроля и испытаний или любые из этих операций могут быть проведены субподрядчиком вне предприятия. При выполнении таких работ субподрядчиком он должен проводить их под управлением и контролем изготовителя тел бурильных труб в соответствии с документированной процедурой.

7.22 Требования к документации

7.22.1 Документ о приемочном контроле

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Изготовитель тел бурильных труб должен оформить документ о приемочном контроле, содержащий следующие сведения по каждой позиции, указанной в заказе:

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

a) обозначение настоящего стандарта и год его утверждения;

b) наружный диаметр и толщину стенки тела труб, вид высадки, группу прочности тел бурильных труб, вид термической обработки, длину и предельные отклонения длины, а также другие дополнительные требования, указанные в заказе;

c) указание о том, что тела бурильных труб были изготовлены, подвергнуты контролю и испытаниям в соответствии с настоящим стандартом и полностью соответствуют его требованиям;

d) результаты контроля химического состава (плавки, изделия и повторного анализа, при необходимости) с указанием массовой доли (%) всех элементов, для которых в настоящем стандарте установлены требования по ограничению содержания, а также других элементов, применяемых изготовителем для обеспечения требуемых механических свойств;

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

e) результаты испытаний на растяжение, требуемых по настоящему стандарту, включая предел текучести, временное сопротивление и удлинение, с обязательным указанием типа и размера образцов;

f) результаты испытаний на ударный изгиб, если они требуются по настоящему стандарту, включающие:

1. требование к работе удара;

2. размер, расположение и ориентацию образцов для испытаний;

3. температуру проведения испытания;

4. работу удара, измеренную на каждом образце;

5. среднюю работу удара;

6. долю вязкой составляющей в изломе каждого образца (только для информации);

g) результаты других дополнительных испытаний, указанных в заказе;

h) результаты испытаний на стойкость к SSC тела бурильных труб групп прочности ESS, XSS и GSS.

7.22.2 Перечень тел бурильных труб

Изготовитель тел бурильных труб должен предоставить заказчику перечень изделий с указанием порядкового номера и длины Lpe каждого тела бурильной трубы.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

7.22.3 Электронный обмен данными

Стандартная документация (7.22.1 и 7.22.2), применяемая в электронной форме в системе обмена электронными данными или распечатанная из нее, должна иметь такую же юридическую силу, как и документация, напечатанная изготовителем тел бурильных труб. Содержание такой документации должно соответствовать требованиям настоящего стандарта и действующим соглашениям между заказчиком и изготовителем относительно электронного обмена данными.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

7.22.4 Сохранение записей

В таблице A.9 (приложение A) указаны записи, которые должны быть сохранены. Эти записи должны быть сохранены изготовителем тел бурильных труб и предоставлены по запросу заказчика в течение пяти лет со дня покупки тел бурильных труб у изготовителя.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

8 Требования к замкам

8.1 Информация, которую должен предоставить заказчик при оформлении заказа на замки

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

8.1.1 При оформлении заказа на замки, изготовляемые в соответствии с настоящим стандартом, заказчик должен указать в заказе следующие сведения:

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

1) <a id="p104524"></a>стандарт и группа прочности тела

бурильных труб.................... таблица A.5 (приложение A)

2) <a id="p100889"></a>количество.........................-

3) <a id="p100890"></a>тип резьбового упорного соединения
   замков, предусмотренный настоящим

стандартом, или другой тип.........8.2.5, таблица A.1 (приложение A)

4) <a id="p100891"></a>чертеж ниппеля замка, включая

необходимую деталировку............рисунок B.12 (приложение B)

5) <a id="p100892"></a>чертеж муфты замка, включая

необходимую деталировку............рисунок B.12 (приложение B)

6) <a id="p100893"></a>дату поставки и указания
   по отгрузке........................-

7) <a id="p104525"></a>необходимость инспекции,
   проводимой заказчиком..............приложение C

8. дополнительную документацию........8.15

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст, Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

8.1.2 Заказчик может по своему усмотрению указать в заказе следующие

8.2.1 Общие положения

Все размеры замков, указанные без предельных отклонений, являются базовыми размерами для проектирования и не подлежат измерению при приемке или отбраковке изделий. Размеры замков, не указанные в настоящем стандарте, устанавливают по выбору изготовителя, если в заказе не указано иное.

8.2.2 Конфигурация

Конфигурация замков должна соответствовать указанной на рисунке B.12 (приложение B).

По согласованию между изготовителем и заказчиком замки могут быть изготовлены со ступенчатым отверстием ниппеля и/или муфты (рисунок B.12).

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

8.2.3 Тип замков

Замки должны быть изготовлены с резьбовым упорным соединением типов, указанных в таблице A.1 (приложение A), кроме случаев, предусмотренных в 8.2.5.

8.2.4 Размеры замков

Размеры и предельные отклонения размеров замков (рисунок B.12) должны соответствовать размерам и предельным отклонениям, указанным в таблице A.1 и/или заказе.

Наружный диаметр Dte, указанный в таблице A.1 (приложение A) и на рисунке B.1 (приложение B), является наружным диаметром сварной шейки бурильной трубы после приварки замка к телу бурильной трубы и окончательной механической обработки. Наружный диаметр перед сваркой должен быть установлен изготовителем бурильных труб.

Внутренний диаметр муфты замка db должен быть установлен изготовителем бурильных труб, но не должен быть менее внутреннего диаметра ниппеля замка dp [рисунок B.1 (приложение B)].

Наружный и внутренний диаметры замков (соответственно D и dp), указанные в таблице A.1 (приложение A), обеспечивают коэффициент прочности бурильной трубы при кручении не менее 0,8. В заказе могут быть указаны замки другими наружным и внутренним диаметрами, например для комбинированных бурильных колонн или колонн из труб разного наружного диаметра, при этом коэффициент прочности бурильной трубы при кручении может быть другим (рекомендации по расчету коэффициента прочности по стандарту [3]).

8.2.5 Резьбовое упорное соединение

Размеры и предельные отклонения размеров резьбового упорного соединения замков должно соответствовать размерам и предельным отклонениям, указанным в стандартах [1], [2] или ГОСТ 28487. Резьбовое упорное соединение с правой резьбой считается стандартным. Допускаются другие типы резьбовых упорных соединений, если это указано в заказе. В этом случае размеры, предельные отклонения размеров и коэффициент прочности при кручении должны быть согласованы между заказчиком и изготовителем.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

8.3.1 Требования к химическому составу

Химический состав стали замков должен соответствовать указанному в таблице A.4.

8.3.2 Требования к механическим свойствам при растяжении

Механические свойства замков при испытании на растяжение должны соответствовать требованиям, указанным в таблице A.5.

Если это указано в заказе, механические свойства замков при испытании на растяжение должны соответствовать требованиям, приведенным в D.8 SR25 (приложение D).

(абзац введен Изменением № 2, введенным в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Предел текучести ниппеля замков должен соответствовать нагрузке, вызывающей удлинение расчетной длины образца, равное 0,2%.

Примечание - Соответствие требованиям к свойствам при растяжении муфты замков подтверждается контролем твердости.

Дополнительные требования для PSL-3 приведены в приложении E.

(п. 8.3.3 в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

8.3.4 Требования к работе удара

Работа удара при испытании на ударный изгиб для замков должна быть не менее значений, указанных в таблице A.8 (приложение A). Для одного из образцов допускается работа удара ниже требуемой минимальной средней работы удара, но ни для одного из образцов не допускается работа удара ниже минимального значения, допустимого для отдельного образца.

Дополнительные требования для PSL-3 приведены в приложении E.

8.3.5 Стойкость к SSC замков для бурильных труб групп прочности ESS, XSS и GSS

8.4 Способ производства

8.4.1 Процессы, требующие валидации

Процессы, соответствующие заключительным операциям, выполняемым при изготовлении замков, которые определяют их соответствие требованиям настоящего стандарта (кроме требований к химическому составу и размерам), должны пройти процедуру валидации.

Процессами, требующим валидации, являются:

• термическая обработка;
• твердосплавное поверхностное упрочнение, при применении.

8.4.2 Заготовка

Замки должны быть изготовлены из поковок или горячекатаных заготовок.

8.4.3 Термическая обработка

Термическая обработка должна проводиться в соответствии с документированной процедурой. В процедуре должно быть указано допустимое число повторных операций термической обработки.

Замки должны быть подвергнуты закалке и отпуску.

8.4.4 Нарезание резьбы

8.4.5 Обработка поверхности резьбы для уменьшения заедания

Для уменьшения заедания при свинчивании или развинчивании замков на поверхность резьбы наносят специальное покрытие, например фосфатное, медное или другое соответствующее покрытие. Если в заказе не указано иное, то вид (материал) и способ нанесения покрытия выбирает изготовитель. Нанесение покрытия должно проводиться в соответствии с документированной процедурой.

8.4.6 Приработка

Если это указано в заказе, то изготовителем должна быть проведена приработка резьбовых упорных соединений замков в соответствии с документированной процедурой.

Приработка состоит из троекратного свинчивания и развинчивания соединения замка с установленным моментом и использованием соответствующей резьбовой смазки [3].

8.4.7 Твердосплавное поверхностное упрочнение

По согласованию между заказчиком и изготовителем может быть выполнено твердосплавное поверхностное упрочнение муфт замков (рисунок B.1, приложение B). Вид упрочнения, его расположение, размеры, предельные отклонения размеров и критерии приемки должны быть указаны в заказе, а его нанесение должно быть выполнено в соответствии с документированной процедурой.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Примечание - При выполнении твердосплавного поверхностного упрочнения уменьшается длина наружной поверхности муфты замка, доступная для захвата ключом.

8.4.8 Защита резьбовых соединений

Если в заказе не указано иное, то изготовитель должен обеспечить защиту резьбовых соединений замков на период транспортирования и хранения и выбрать тип резьбовых предохранителей.

8.5 Прослеживаемость

Изготовитель замков должен установить и соблюдать процедуры, обеспечивающие сохранение идентификации плавки всех замков, изготовленных по настоящему стандарту. Идентификация партии должна быть сохранена до окончания проведения всех необходимых испытаний, предусмотренных для партии, и документирования соответствия установленным требованиям. В процедурах должны быть предусмотрены способы прослеживаемости каждого замка до соответствующей плавки и до результатов контроля химического состава, механических испытаний и контроля.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Примечание - Поскольку замки из одной плавки могут быть подвергнуты термической обработке в разных партиях, то для одной плавки может быть более одной записи результатов механических испытаний.

8.6 Контроль и испытания. Общие положения

8.6.1 Поверка, проверка и калибровка контрольного и испытательного оборудования

Изготовитель должен установить и документировать периодичность и процедуры поверки, проверки и калибровки оборудования (включая случаи возникновения неповеренного и некалиброванного состояния и их влияние на изделия) для того, чтобы подтвердить соответствие изделий требованиям настоящего стандарта.

8.6.2 Партия термообработанных изделий

Партия должна состоять из ниппелей или муфт замков с одинаковыми заданными размерами, подвергавшихся термической обработке по одинаковому режиму как части непрерывного процесса (или периодического процесса). Партия изделий должна быть изготовлена из стали одной плавки или разных плавок, объединенных в соответствии с документированной процедурой, обеспечивающей выполнение требований настоящего стандарта.

8.7 Контроль химического состава

8.7.1 Общие положения

Контроль химического состава стали должен проводить изготовитель стали или изготовитель замков на пробах, отобранных от горячекатаных заготовок, поковок, неготовых или готовых изделий.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

8.7.2 Анализ плавки

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Каждая плавка стали, используемая для изготовления замков, должна быть подвергнута количественному анализу для определения содержания фосфора и серы, а также других элементов, используемых изготовителем для обеспечения требуемых механических свойств.

8.7.3 Метод анализа

Химический анализ стали может быть проведен любым методом, обычно применяемым для этой цели, таким как эмиссионная спектроскопия, рентгеновская эмиссионная спектроскопия, атомно-абсорбционный метод, методы сжигания проб или влажные аналитические процедуры и др. Применяемые способы калибровки оборудования должны обеспечивать прослеживаемость до утвержденных стандартных образцов материалов. В спорных случаях химический анализ проводят в соответствии со стандартами [21] или [22].

8.8 Испытание на растяжение

8.8.1 Метод испытания

Испытание на растяжение проводят при комнатной температуре в соответствии с ГОСТ 10006 или стандартом [6].

8.8.2 Поверка испытательного оборудования

Не ранее, чем за 15 мес до проведения испытания должна быть проведена поверка испытательных машин в соответствии со стандартом [7] или [8]. Не ранее чем за 15 мес до проведения испытания должна быть проведена поверка экстензометров в соответствии со стандартом [9] или [10]. Записи должны быть сохранены в соответствии с 6.17.4 и таблицей A.9 (приложение A).

8.8.3 Образцы для испытаний

Для испытания на растяжение от ниппеля замка после окончательной термической обработки отбирают один образец, как показано на рисунке B.13 a (приложение B). Образец может быть отобран от неготового изделия (т.е. до нарезания резьбы, механической обработки или поверхностного упрочнения).

По согласованию между заказчиком и изготовителем должны быть проведены испытания на растяжение для муфт замков. В этом случае условия испытания также должны быть согласованы.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Испытания проводят на цилиндрических образцах диаметром 12,5 мм.

Если сечение ниппеля на указанном участке для отбора проб недостаточно для изготовления образца диаметром 12,5 мм, могут быть использованы образцы диаметром 9,0 мм или 6,5 м. Должны быть использованы образцы наибольшего возможного диаметра.

Если сечение ниппеля на указанном участке для отбора пробы недостаточно для изготовления образца диаметром 6,5 мм с расчетной длиной 25,0 мм, то испытание на растяжение не требуется, но должен быть проведен контроль твердости для ниппелей в соответствии с 8.9.

8.8.4 Периодичность испытаний

Периодичность испытаний на растяжение для ниппелей замков должна соответствовать указанной в таблице A.10 (приложение A).

Дополнительные требования для PSL-3 приведены в приложении E.

8.8.5 Испытание на растяжение для контроля плавки

Для каждой плавки стали, используемой изготовителем для производства ниппелей замков по настоящему стандарту, в качестве контрольного испытания должно быть проведено одно испытание на растяжение. Записи по этому испытанию должны быть доступны для заказчика.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Контрольные испытания для плавки могут также считаться испытаниями для партий изделий из этой плавки.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст)

8.8.6 Повторное испытание

Если результаты первоначального испытания на растяжение не соответствуют установленным требованиям, то изготовитель может испытать два дополнительных образца от того же ниппеля замка. Если оба дополнительных образца выдержали испытание, то партия должна быть принята.

Если результаты испытания, хотя бы одного из дополнительных образцов не соответствуют установленным требованиям, изготовитель может испытать образцы от трех дополнительных ниппелей из той же партии. Если образцы от всех трех дополнительных ниппелей выдержали испытание, партия должна быть принята. Если хотя бы один из этих образцов не соответствует установленным требованиям, партия должна быть забракована. Забракованная партия может быть подвергнута повторной термической обработке и испытана как новая партия.

8.8.7 Дефектные образцы

Образцы с несовершенствами материала или некачественной подготовкой, обнаруженными до или после испытаний, могут быть забракованы и заменены другими образцами, которые должны быть приняты в качестве исходных. Образцы не должны считаться дефектными только потому, что результаты их испытаний не соответствуют требуемым свойствам при испытании на растяжение.

8.9 Контроль твердости

8.9.1 Метод контроля

Контроль твердости по толщине стенки проводят по методу Бринелля при комнатной температуре по ГОСТ 9012 или стандарту [11].

8.9.2 Образцы для контроля

Образец для контроля твердости отбирают от муфты замка после окончательной термической обработки таким образом, чтобы можно было выполнить один отпечаток так, как показано на рисунке B.13 a (приложение B). Образцы могут быть отобраны от неготовых изделий (т.е. до нарезания резьбы, механической обработки или поверхностного упрочнения).

Если из участка ниппеля замка, указанного для отбора проб (8.8.3), невозможно изготовить требуемый образец для испытания на растяжение, то должен быть проведен контроль твердости на ниппеле, как показано на рисунке B.13 b (приложение B).

8.9.3 Периодичность контроля

Периодичность контроля твердости для муфт замков должна соответствовать указанной в таблице A.10 (приложение A).

Если сечения ниппеля замка недостаточно для отбора проб для испытания на растяжение и требуется проведение контроля твердости для ниппелей, то этот контроль должен быть проведен с такой же периодичностью, что испытание на растяжение (таблица A.10).

8.9.4 Контроль твердости для плавки

Для каждой плавки стали, используемой изготовителем для производства муфт замков (и при необходимости для ниппелей), в качестве контрольного испытания должен быть проведен один контроль твердости. Записи по этому контролю должны быть доступны для заказчика.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Контроль твердости для плавки может также считаться контролем для партий изделий из этой плавки.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст)

8.9.5 Повторный контроль

Если твердость муфты замка (или ниппеля), представляющей партию, не соответствует установленным требованиям, то может быть проведен повторный контроль твердости. Для этого должны быть сделаны два дополнительных измерения на расстоянии, равном приблизительно трем диаметрам отпечатка по обе стороны от участка первоначального контроля. Если результаты обоих дополнительных измерений удовлетворяют установленным требованиям, то партия должна быть принята.

Если результат хотя бы одного из дополнительных измерений не соответствуют установленным требованиям, изготовитель может выбрать для дополнительного контроля три муфты из той же партии. Если результаты контроля для всех трех муфт соответствуют требованиям, то партия должна быть принята. Если хотя бы один из результатов контроля не соответствует установленным требованиям, то партия должна быть забракована. Забракованная партия может быть повторно термообработана и подвергнута контролю как новая партия.

8.9а Контроль поверхностной твердости

8.10.1 Метод испытания

Испытанию должен быть подвергнут комплект из трех продольных образцов, отобранных от муфты и ниппеля замка. Испытание на ударный изгиб проводят по методу Шарпи на образцах с V-образным надрезом при температуре (21 +/- 3) °C в соответствии со стандартами [6] и [14]. Альтернативные стандартные температуры испытания указаны в D.5 SR20 (приложение D), температуры для PSL-3 — в таблице A.8 (приложение A).

Допускается проведение испытаний при более низкой температуре, чем заданная температура, при условии соответствия требованиям к работе удара, установленным для заданной температуры.

Определение доли вязкой составляющей в изломе образцов после испытаний должно быть проведено в соответствии со стандартом [14].

Дополнительные требования для PSL-3 приведены в приложении E.

8.10.2 Размеры и ориентация образцов

Образцы для испытаний на ударный изгиб с V-образным надрезом отбирают от муфты и ниппеля замка после окончательной термической обработки, как показано на рисунке B.13 c (приложение B). Образцы могут быть отобраны от неготовых изделий (т.е. до нарезания резьбы, механической обработки или поверхностного упрочнения).

Для испытания на ударный изгиб выбирают образец наибольшего возможного размера из указанных в таблице A.11 (приложение A) для минимального наружного диаметра (при необходимости с округлением до ближайшего меньшего диаметра) и толщины стенки испытуемого участка изделия. Размер наименьшего образца должен быть равен 10,0 x 5,0 мм.

Образцы отбирают в направлении параллельном оси муфты или ниппеля замка, надрез образца должен быть ориентирован в радиальном направлении, как показано на рисунке B.13 c (приложение B).

8.10.3 Периодичность испытаний

Периодичность испытаний на ударный изгиб для муфт и ниппелей замков должна соответствовать указанной в таблице A.10 (приложение A).

Дополнительные требования для PSL-3 приведены в приложении E.

8.10.4 Контрольное испытание для плавки

Для каждой плавки стали, используемой изготовителем замков, в качестве контрольного испытания должно быть проведено одно испытание на ударный изгиб. Записи по испытанию должны быть доступны для заказчика.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Контрольные испытания для плавки могут также считаться испытаниями для партий изделий из этой плавки.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст)

8.10.5 Повторные испытания

Если результаты испытаний не соответствуют требованиям 8.3.4, но при этом работа удара только одного из образцов ниже требуемого минимального значения для отдельного образца, изготовитель может по своему усмотрению забраковать партию или провести повторное испытание дополнительного комплекта из трех образцов, отобранных от той же пробы. Работа удара всех трех дополнительных образцов должна быть равна или превышать минимальную среднюю работу удара, указанную в таблице A.8, или партия должна быть забракована. Если в исходной пробе недостаточно материала для изготовления дополнительных образцов, допускается отбор образцов от другого ниппеля или муфты замка из той же партии.

Если при первоначальном испытании работа удара двух образцов ниже требуемого минимального значения для отдельного образца, изготовитель может забраковать партию или провести повторное испытание дополнительных комплектов из трех образцов, отобранных от каждого из трех дополнительных изделий той же партии. Если результаты испытаний дополнительных комплектов образцов не соответствуют требованиям первоначального испытания, то партия должна быть забракована.

Забракованная партия может быть подвергнута повторной термической обработке и испытана как новая партия.

8.10.6 Дефектные образцы

Образцы с несовершенствами материала или некачественной подготовкой, обнаруженными до или после испытаний, могут быть забракованы и заменены другими образцами, которые должны быть приняты в качестве исходных. Образцы не должны считаться дефектными только потому, что результаты их испытаний не соответствуют требованиям к минимальной работе удара.

8.10а Испытания на стойкость к SSC замков для бурильных труб групп прочности ESS, XSS и GSS

8.11 Несовершенства и дефекты

8.11.1 Общие положения

Замки не должны иметь дефектов, определенных в настоящем стандарте. Маркировка клеймением не должна считаться дефектом.

8.11.2 Дефекты поверхности

На поверхности резьбы и соответствующей противоположной поверхности (наружной поверхности, противоположной внутренней резьбе муфты, и внутренней поверхности, противоположной наружной резьбе ниппеля), а также на упорных поверхностях резьбового соединения замков любое несовершенство должно считаться дефектом.

На поверхностях, не указанных выше:

• любое линейное несовершенство должно считаться дефектом;
• любое нелинейное несовершенство, размер которого более 25% длины окружности или глубина более 3,2 мм, должно считаться дефектом.

8.11.3 Закалочные трещины

Закалочные трещины должны считаться дефектами.

8.11.4 План контроля процесса

Изготовитель с учетом особенностей технологии производства и требованиях 8.11 должен разработать и соблюдать план контроля процесса, обеспечивающий выполнение указанных в настоящем подразделе требований.

8.12. Неразрушающий контроль

8.12.1 Общие положения

Все операции неразрушающего контроля (кроме визуального контроля), предусмотренные настоящим стандартом, должны проводиться персоналом, аттестованным в соответствии со стандартом [15] или [16].

Если это указано в заказе, то неразрушающий контроль замков, проводимый заказчиком и/или контроль в присутствии представителя заказчика, проводят в соответствии с приложением C.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Контроль, проводимый по 8.12, не должен рассматриваться как обеспечивающий обязательное соответствие изделий требованиям, установленным в 8.11.

Изготовитель должен установить необходимую периодичность проверки оборудования неразрушающего контроля для того, чтобы подтвердить соответствие изделий требованиям настоящего стандарта.

Если оборудование, калибровку или проверку которого проводят в соответствии с положениями настоящего стандарта, подвергалось воздействию необычных или неблагоприятных условий эксплуатации, что может поставить под сомнение его точность, то перед дальнейшим применением оборудования должна быть проведена его повторная калибровка или проверка.

8.12.2 Влажный магнитопорошковый контроль

Наружную и внутреннюю поверхности каждого замка после термической обработки и нарезания резьбы подвергают влажному магнитопорошковому контролю для выявления продольных и поперечных несовершенств в соответствии со стандартом [17] или [18]. Контроль должен быть проведен в соответствии с документированной процедурой. Концентрацию частиц магнитного порошка проверяют каждые 8 ч или в начале каждой смены. Минимальная интенсивность ультрафиолетового излучения на контролируемой поверхности должна быть не менее 1000 мкВт/см2.

8.12.3 Удаление дефектов

Дефекты должны быть основанием для отбраковки замков или полностью удалены шлифованием или механической обработкой в соответствии с документированной процедурой, обеспечивающей соответствие требованиям 8.2. Все операции шлифования должны быть выполнены с плавными переходами. Для проверки полноты удаления дефектов после шлифования или механической обработки замки должны быть подвергнуты повторному контролю тем же методом, которым были обнаружены данные дефекты.

8.13 Маркировка

8.13.1 Общие положения

Маркировка замков должна быть выполнена изготовителем замков в соответствии с 8.13.2, если замки заказаны как отдельные изделия. Если замки производит изготовитель бурильных труб, то маркировка замков может быть выполнена способом, отличающимся от описанного в 8.13.2, при условии соблюдения требований по прослеживаемости.

По выбору изготовителя или по требованию, указанному в заказе, на замки может быть нанесена дополнительная маркировка. Маркировка замков в опознавательном пазе и фрезерованными канавками должна быть выполнена в соответствии с требованиями стандарта [3].

Знаки маркировки не должны перекрываться и должны быть нанесены способом, исключающим повреждение замков.

8.13.2 Маркировка клеймением

На наружную поверхность ниппеля и муфты каждого замка должна быть нанесена следующая маркировка клеймением шрифтами 6-ПР3 или 8-ПР3 по ГОСТ 26.008:

a) наименование или товарный знак изготовителя замков;

b) левое направление резьбы — LH, при применении;

c) тип резьбового упорного соединения в соответствии с таблицей A.1 (приложение A) или для соединений, не предусмотренных таблицей A.1, обозначение, согласованное между изготовителем и заказчиком;

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

d) обозначение настоящего стандарта, без года ввода в действие;

e) дата изготовления (месяц и год), обозначенная трех- или четырехзначным числом, первые одна или две цифры которого означают месяц, а последующие две цифры — год, в течение которых нанесена маркировка в соответствии с разделом 8;

f) дополнительные требования SR20 и (или) SR25, при применении;

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

g) L2 или L3 (означающие соответственно PSL-2 или PSL-3), в зависимости от того, что применимо;

h) идентификационный код, содержащий номер плавки и номер партии по нумерации, принятой изготовителем замков (требования к прослеживаемости — см. 8.5).

Пример - Замок, изготовленный компанией Z, с левым направлением резьбы LH, с резьбовым упорным соединением NC50, по ГОСТ ... в августе 2007 г. (807), с идентификационным кодом XY (X — номер плавки; Y — номер партии) должен иметь следующую маркировку клеймением (в одну или несколько строк):

Z LH NC50 ГОСТ ... 807 XY.

8.14 Минимальные требования к оборудованию изготовителя замков

Изготовитель замков должен иметь оборудование для термической обработки и/или нарезания резьбы на замках, а также иметь и нести ответственность за соответствующее оборудование для маркировки замков. Если изготовитель замков покупает заготовку для замков в термообработанном состоянии или термическую обработку замков или нарезание резьбы на замках выполняет субподрядчик, то проведение этих операций должно происходить под управлением и контролем изготовителя замков в соответствии с документированной процедурой.

Изготовитель замков должен иметь оборудование для проведения всех требуемых операций контроля и испытаний или любые из этих операций могут быть проведены субподрядчиком вне предприятия. Если работы выполняет субподрядчик, он должен проводить их под управлением и контролем изготовителя замков в соответствии с документированной процедурой.

8.15 Требования к документации на замки

8.15.1 Документ о приемочном контроле

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Изготовитель замков должен оформить документ о приемочном контроле, содержащий следующие данные для каждой позиции, указанной в заказе:

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

a) обозначение настоящего стандарта, по которому были изготовлены замки, с годом ввода его в действие;

b) наружный и внутренний диаметры замков, длины ниппеля и муфты по наружной поверхности;

c) тип резьбового упорного соединения, вид термической обработки и другие необходимые требования, указанные в заказе;

d) указание о том, что замки были изготовлены, подвергнуты контролю и испытаниям в соответствии с настоящим стандартом и полностью соответствуют его требованиям;

e) результаты контроля химического состава с указанием массовой доли (%) всех элементов, для которых в настоящем стандарте установлены требования по ограничению содержания, а также других элементов, применяемых изготовителем для обеспечения требуемых механических свойств;

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

f) результаты испытаний на растяжение, требуемых по настоящему стандарту, включая предел текучести, временное сопротивление и удлинение с обязательным указанием типа и размера образцов;

g) результаты испытаний на ударный изгиб, если они требуются по настоящему стандарту, включающие:

1. требование к работе удара;

2. размер, расположение и ориентацию образцов для испытаний;

3. номинальную температуру, при которой проводилось испытание;

4. работу удара, измеренную на каждом образце;

5. среднюю работу удара;

6. долю вязкой составляющей в изломе каждого образца (только для информации);

h) результаты контроля твердости (включая метод контроля, критерии приемки, а также расположение образцов);

i) результаты любых других испытаний по дополнительным требованиям, указанным в заказе;

j) результаты испытаний на стойкость к SSC замков для бурильных труб групп прочности ESS, XSS и GSS.

8.15.2 Электронный обмен данными

Обязательная документация (8.15.1), применяемая в электронной форме в системе обмена электронными данными или распечатанная из нее, имеет такую же юридическую силу, как и документация, напечатанная изготовителем замков. Содержание такой документации должно соответствовать требованиям настоящего стандарта и действующим соглашениям между заказчиком и изготовителем относительно электронного обмена данными.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

8.15.3 Сохранение записей

В таблице A.9 (приложение A) указаны записи, которые должны быть сохранены. Эти записи должны быть сохранены изготовителем замков и предоставлены по запросу заказчика в течение пяти лет со дня покупки замков у изготовителя.

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Приложение A (обязательное)

ТАБЛИЦЫ

Таблица A.1

Виды бурильных труб, основные размеры и масса				В миллиметрах									Тело бурильной трубы a
Сварная шейка	Замок Приблизительная расчетная масса единицы длины бурильной трубы mdp c, кг/м	Наружный диаметр Ddp a	Толщина стенки t,	-12,5%	Группа прочности Наружный диаметр сварного соединения Dte b, не более	Тип резьбового упорного соединения Ddp d Наружный диаметр D, +/- 0,8	Внутренний диаметр ниппеля dp, +0,4	-0,8 Длина ниппеля по наружной поверхности Lp, +/- 6,4	Общая длина ниппеля Lpt, +6,4	-9,5 Длина муфты по наружной поверхности Lb,	+/- 6,4 Общая длина муфты Lbt,	+/- 6,4
Диаметр фаски упорных поверхностей Df,
+/- 0,4	Радиус скругления прямоугольного заплечика под элеватор	Бурильные трубы с внутренней высадкой (IU)	73,02	9,19	D, E, ESS	76,2	NC26, 3-73	95,2	31,8	180,0	314,0	204,0	273,0
90,9	4,8	16,18	88,90	9,35	D, E, ESS	92,1	NC31, 3-86	108,0	44,5	180,0	327,0	230,0	300,0
100,4	4,8	20,48	88,90	11,40	D, E, ESS	92,1	NC31, 3-86	108,0	41,3	180,0	327,0	230,0	300,0
100,4	4,8	23,81	101,60	8,38	D, E, ESS	106,4	NC40, 3-108	133,4	71,4	177,8	357,0	254,0	340,0
127,4	6,4	22,42	101,60	8,38	X, XSS	106,4	NC40, 3-108	133,4	68,3	177,8	357,0	254,0	340,0
127,4	6,4	22,76	101,60	8,38	G, GSS	106,4	NC40, 3-108	139,7	61,9	177,8	357,0	254,0	340,0
127,4	6,4	23,61	101,60	8,38	S, V	106,4	NC40, 3-108	139,7	50,8	177,8	357,0	254,0	340,0
127,4	6,4	24,03	114,30	6,88	D, E, ESS	119,1	NC46, 3-122	152,4	85,7	177,8	357,0	254,0	340,0
145,3
6,4	22,50	Бурильные трубы с наружной высадкой (EU)	60,32	7,11	D, E, ESS	65,1	NC26, 3-73	85,7	44,5	177,8	315,0	203,2	275,0
83,0	4,8	10,45	60,32	7,11	X, G, XSS, GSS	65,1	NC26, 3-73	85,7	44,5	177,8	315,0	203,2	275,0
83,0	4,8	10,58	73,02	9,19	D, E, ESS	81,0	NC31, 3-86	104,8	54,0	177,8	327,0	228,6	300,0
100,4	4,8	16,25	73,02	9,19	X, G, XSS, GSS	81,0	NC31, 3-86	104,8	50,8	177,8	327,0	228,6	300,0
100,4	4,8	16,50	73,02	9,19	S, V	81,0	NC31, 3-86	111,1	41,3	177,8	327,0	228,6	300,0
100,4	4,8	17,19	88,90	6,45	D, E, ESS	98,4	NC38, 3-102	120,7	68,3	203,2	365,0	266,7	337,0
116,3	4,8	15,77	88,90	9,35	D, E, ESS	98,4	NC38, 3-102	120,7	68,3	203,2	365,0	266,7	337,0
116,3	4,8	20,77	88,90	9,35	X, XSS	98,4	NC38, 3-102	127,0	65,1	203,2	365,0	266,7	337,0
116,3	4,8	21,76	88,90	9,35	G, GSS	98,4	NC38, 3-102	127,0	61,9	203,2	365,0	266,7	337,0
116,3
4,8	21,90	Бурильные трубы с наружной высадкой (EU)	88,90	9,35	S, V	98,4	NC38, 3-102	127,0	54,0	203,2	365,0	266,7	337,0
116,3	4,8	22,22	88,90	11,40	D, E, ESS	98,4	NC38, 3-102	127,0	65,1	203,2	365,0	266,7	337,0
116,3	4,8	24,67	88,90	11,40	X, XSS	98,4	NC38, 3-102	127,0	61,9	203,2	365,0	266,7	337,0
116,3	4,8	25,07	88,90	11,40	G, GSS	98,4	NC38, 3-102	127,0	54,0	203,2	365,0	266,7	337,0
116,3	4,8	25,38	88,90	11,40	S, V	98,4	NC40, 3-108	139,7	57,2	203,2	365,0	266,7	337,0
127,4	6,4	26,19	101,60	8,38	D, E, ESS	114,3	NC46, 3-122	152,4	82,6	177,8	358,0	254,0	340,0
145,3	6,4	23,67	101,60	8,38	X, G, XSS, GSS	114,3	NC46, 3-122	152,4	82,6	177,8	358,0	254,0	340,0
145,3	6,4	24,12	101,60	8,38	S, V	114,3	NC46, 3-122	152,4	76,2	177,8	358,0	254,0	340,0
145,3	6,4	24,46	114,30	6,88	D, E, ESS	127,0	NC50, 3-133	168,3	95,3	177,8	358,0	254,0	340,0
154,0	6,4	23,65	114,30	8,56	D, E, ESS	127,0	NC50, 3-133	168,3	95,3	177,8	358,0	254,0	340,0
154,0	6,4	27,51	114,30	8,56	X, G, XSS, GSS	127,0	NC50, 3-133	168,3	95,3	177,8	358,0	254,0	340,0
154,0	6,4	28,07	114,30	8,56	S, V	127,0	NC50, 3-133	168,3	88,9	177,8	358,0	254,0	340,0
154,0	6,4	28,47	114,30	10,92	D, E, ESS	127,0	NC50, 3-133	168,3	92,1	177,8	358,0	254,0	340,0
154,0	6,4	32,93	114,30	10,92	X, G, XSS, GSS	127,0	NC50, 3-133	168,3	88,9	177,8	358,0	254,0	340,0
154,0	6,4	33,63	114,30	10,92	S, V	127,0	NC50, 3-133	168,3	76,2	177,8	358,0	254,0	340,0
154,0
6,4	34,34	Бурильные трубы с комбинированной высадкой (IEU)	114,30	8,56	D, E, ESS	119,1	NC46, 3-122	158,8	82,6	177,8	358,0	254,0	340,0
145,3	6,4	27,36	114,30	8,56	X, G, XSS, GSS	119,1	NC46, 3-122	158,8	76,2	177,8	358,0	254,0	340,0
145,3	6,4	27,73	114,30	8,56	S, V	119,1	NC46, 3-122	158,8	69,9	177,8	358,0	254,0	340,0
145,3	6,4	28,04	114,30	10,92	D, E, ESS	119,1	NC46, 3-122	158,8	76,2	177,8	358,0	254,0	340,0
145,3	6,4	32,94	114,30	10,92	X, XSS	119,1	NC46, 3-122	158,8	69,9	177,8	358,0	254,0	340,0
145,3	6,4	33,69	114,30	10,92	G, GSS	119,1	NC46, 3-122	158,8	63,5	177,8	358,0	254,0	340,0
145,3
6,4	33,97	Бурильные трубы с комбинированной высадкой (IEU)	114,30	10,92	S, V	119,1	NC46, 3-122	158,8	57,2	177,8	358,0	254,0	340,0
145,3	6,4	34,23	127,00	9,19	D, E, ESS	130,2	NC50, 3-133	168,3	95,3	177,8	358,0	254,0	340,0
154,0	6,4	31,79	127,00	9,19	X, XSS	130,2	NC50, 3-133	168,3	88,9	177,8	358,0	254,0	340,0
154,0	6,4	32,58	127,00	9,19	G, GSS	130,2	NC50, 3-133	168,3	82,6	177,8	358,0	254,0	340,0
154,0	6,4	32,95	127,00	9,19	S, V	130,2	NC50, 3-133	168,3	69,9	177,8	358,0	254,0	340,0
154,0	6,4	33,60	127,00	9,19	E	130,2	5 1/2 FH, 3-147	177,8	95,3	203,2	400,0	254,0	360,0
170,7	6,4	33,22	127,00	9,19	X, G, XSS, GSS	130,2	5 1/2 FH, 3-147	177,8	95,3	203,2	400,0	254,0	360,0
170,7	6,4	33,61	127,00	9,19	S, V	130,2	5 1/2 FH, 3-147	184,2	88,9	203,2	400,0	254,0	360,0
170,7	6,4	34,89	127,00	12,70	D, E, ESS	130,2	NC50, 3-133	168,3	88,9	177,8	358,0	254,0	340,0
154,0	6,4	40,73	127,00	12,70	X, XSS	130,2	NC50, 3-133	168,3	76,2	177,8	358,0	254,0	340,0
154,0	6,4	41,80	127,00	12,70	G, GSS	130,2	NC50, 3-133	168,3	69,9	177,8	358,0	254,0	340,0
154,0	6,4	42,11	127,00	12,70	E	130,2	5 1/2 FH, 3-147	177,8	88,9	203,2	390,0	254,0	360,0
170,7	6,4	42,14	127,00	12,70	X, XSS	130,2	5 1/2 FH, 3-147	177,8	88,9	203,2	400,0	254,0	360,0
170,7	6,4	42,51	127,00	12,70	G, GSS	130,2	5 1/2 FH, 3-147	184,2	88,9	203,2	400,0	254,0	360,0
170,7	6,4	43,35	127,00	12,70	S, V	130,2	5 1/2 FH, 3-147	184,2	82,6	203,2	400,0	254,0	360,0
170,7	6,4	43,75	139,70	9,17	D, E, ESS	144,5	5 1/2 FH, 3-147	177,8	101,6	203,2	400,0	254,0	340,0
170,7	6,4	35,43	139,70	9,17	X, XSS	144,5	5 1/2 FH, 3-147	177,8	95,3	203,2	400,0	254,0	340,0
170,7	6,4	36,36	139,70	9,17	G, GSS	144,5	5 1/2 FH, 3-147	184,2	88,9	203,2	400,0	254,0	340,0
170,7	6,4	37,61	139,70	9,17	S, V	144,5	5 1/2 FH, 3-147	190,5	76,2	203,2	400,0	254,0	340,0
180,2	6,4	39,27	139,70	10,54	D, E, ESS	144,5	5 1/2 FH, 3-147	177,8	101,6	203,2	400,0	254,0	340,0
170,7	6,4	39,19	139,70	10,54	X, G, XSS, GSS	144,5	5 1/2 FH, 3-147	184,2	88,9	203,2	400,0	254,0	340,0
170,7	6,4	41,32	139,70	10,54	S, V	144,5	5 1/2 FH, 3-147	190,5	76,2	203,2	400,0	254,0	340,0
180,2
6,4	42,97	Бурильные трубы с комбинированной высадкой (IEU)	168,28	8,38	E	176,2	6 5/8 FH, 3-171	203,2	127,0	203,2	400,0	279,4	350,0
195,7	6,4	41,03	168,28	8,38	X, XSS	176,2	6 5/8 FH, 3-171	203,2	127,0	203,2	400,0	279,4	350,0
195,7	6,4	41,03	168,28	8,38	G, GSS	176,2	6 5/8 FH, 3-171	209,6	120,7	203,2	400,0	279,4	350,0
195,7	6,4	42,60	168,28	8,38	S, V	176,2	6 5/8 FH, 3-171	215,9	108,0	203,2	400,0	279,4	360,0
195,7	6,4	44,73	168,28	9,19	E	176,2	6 5/8 FH, 3-171	203,2	127,0	203,2	400,0	279,4	350,0
195,7	6,4	43,79	168,28	9,19	X, G, XSS, GSS	176,2	6 5/8 FH, 3-171	209,6	120,7	203,2	400,0	279,4	350,0
195,7	6,4	45,35	168,28	9,19	S, V	176,2	6 5/8 FH, 3-171	215,9	108,0	203,2	400,0	279,4	360,0
195,7 6,4 47,48
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст) a Предельные отклонения указаны в таблице A.2. b Размер Dte выдерживают максимальным для обеспечения захвата элеватором. c Значения рассчитаны для тела бурильной трубы длиной 8,96 м и приведены только для информации. Для других длин — расчет по приложению ДА. d Обозначение типа резьбового упорного соединения в соответствии со стандартами [[1]](#p104182), [[2]](#p104185) или ГОСТ 28487.

Примечание — Основные размеры показаны на рисунке B.1.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.12.2019 № 1406-ст, Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Таблица A.2

Предельные отклонения наружного диаметра тел бурильных труб

В миллиметрах

Длина бурильных труб

В метрах

Таблица A.4

Требования к химическому составу

(таблица A.4 в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Таблица A.5

Требования к свойствам при испытании на растяжение

(таблица A.5 в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Таблица A.6

Таблица A.7

Требования к удлинению для тел труб

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Таблица A.8

Требования к работе удара

(таблица A.8 в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Таблица A.9

Сохранение записей

Таблица A.10

Периодичность контроля и испытаний

(таблица A.10 в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 30.06.2023 № 472-ст)

Таблица A.11

Расчетная толщина стенки, необходимая для изготовления продольных образцов для испытания на ударный изгиб для тел бурильных труб и замков

В миллиметрах
