ГОСТ 32412-2013. Межгосударственный стандарт. Трубы и фасонные части из непластифицированного поливинилхлорида для систем внутренней канализации. Технические условия
(введен в действие Приказом Росстандарта от 30.12.2013 № 2382-ст)
Примечание
Документ введен в действие с 1 января 2015 года.
Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2013 г. № 2382-ст
ТРУБЫ И ФАСОННЫЕ ЧАСТИ ИЗ НЕПЛАСТИФИЦИРОВАННОГО ПОЛИВИНИЛХЛОРИДА ДЛЯ СИСТЕМ ВНУТРЕННЕЙ КАНАЛИЗАЦИИ
Unplasticized polyvinylchloride pipes and fittings for waste discharge inside the buildings. Specifications
(ISO 3633:2002, NEQ) (EN 1329-1:1999, NEQ)
83.140.30
Дата введения 1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены».
Сведения о стандарте
1. Разработан ООО «НТЦ Системы трубопроводов из полимерных материалов» при участии ООО «РусВинил».
2. Внесен Техническим комитетом по стандартизации ТК 465 «Строительство».
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 14 ноября 2013 г. № 44-П).
4. Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2013 г. № 2382-ст межгосударственный стандарт ГОСТ 32412-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5. Настоящий стандарт соответствует международному стандарту ISO 3633:2002. Plastics piping systems for soil and waste discharge (low and high temperature) inside buildings — Unplasticized poly(vinylchloride) (PVC-U) (Трубопроводы из пластмасс для сброса сточных вод (низкой и высокой температуры) внутри зданий — Непластифицированный поливинилхлорид (PVC-U) и европейскому стандарту EN 1329-1:1999. Plastics piping systems for soil and waste discharge (low and high temperature) within the building structure — Unplasticized poly(vinylchloride) (PVC-U) — Part 1: Specifications for pipes, fittings and the system (Трубопроводы из пластмасс для сброса сточных вод (низкой и высокой температуры) внутри зданий — Непластифицированный поливинилхлорид (PVC-U) — Часть 1: Технические условия на трубы, фитинги и систему).
Степень соответствия — неэквивалентная (NEQ).
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на трубы и фасонные части из непластифицированного поливинилхлорида PVC-U (НПВХ) со сплошной стенкой, предназначенные для канализационных систем отвода бытовых сточных вод и ливневой канализации внутри зданий.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 12.1.004-91. Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007-76. Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.3.030-83. Система стандартов безопасности труда. Переработка пластических масс. Требования безопасности
ГОСТ 17.2.3.02-78. Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями
ГОСТ 10-88. Нутромеры микрометрические. Технические условия
ГОСТ 166-89 (ИСО 3599-76). Штангенциркули. Технические условия
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 6507-90. Микрометры. Технические условия
ГОСТ 7502-98. Рулетки измерительные металлические. Технические условия
ГОСТ 9142-90. Ящики из гофрированного картона. Общие технические условия
ГОСТ 9968-86. Метилен хлористый технический. Технические условия
ГОСТ 11358-89. Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15088-83. Пластмассы. Метод определения температуры размягчения термопластов по Вика
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 21650-76. Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования
ГОСТ 27077-86 <*>. Детали соединительные из термопластов. Методы определения изменения внешнего вида после прогрева
<*> На территории Российской Федерации действует ГОСТ Р ИСО 580-2008.
ГОСТ 27078-86. Трубы из термопластов. Методы определения изменения длины труб после прогрева
ГОСТ 29325-92 <**> (ИСО 3126-74). Трубы из пластмасс. Определение размеров.
<**> На территории Российской Федерации действует ГОСТ Р ИСО 3126-2007.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) документом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Номинальный размер DN: числовое обозначение размера элементов трубопровода, приблизительно равное производственным размерам в миллиметрах.
3.2. Номинальный размер DN/OD: номинальный размер, относящийся к наружному диаметру.
3.3. Номинальный наружный диаметр dn, мм: диаметр, назначенный для номинального размера DN/OD.
3.4. Наружный диаметр de, мм: измеренный наружный диаметр трубы или трубного конца фасонной части в любом поперечном сечении, округленный в большую сторону до 0,1 мм.
3.5. Средний наружный диаметр dem, мм: измеренная наружная длина окружности трубы или трубного конца фасонной части в любом поперечном сечении, деленная на \pi ( \pi = 3,142 ), округленная в большую сторону до 0,1 мм.
3.6. Средний внутренний диаметр раструба dsm, мм: среднеарифметическое измерений внутреннего диаметра раструба в одном поперечном сечении.
3.7. Овальность: разность между измеренным максимальным и минимальным наружными диаметрами в одном и том же поперечном сечении трубы или трубного конца фасонной части.
3.8. Толщина стенки e, мм: результат измерения толщины стенки в любой точке по окружности изделия.
3.9. Средняя толщина стенки em, мм: среднеарифметическое нескольких измерений толщины стенки в точках, равномерно распределенных по окружности в одном поперечном сечении изделия, включая измеренные минимальное и максимальное значения толщины стенки в том же поперечном сечении.
3.10. Трубы и фасонные части со сплошной стенкой: трубы и фасонные части с гладкой наружной и внутренней поверхностью, имеющие один состав по всей толщине стенки.
4. Основные параметры и размеры
4.1 Размеры труб
4.1.1 Средний наружный диаметр dem должен соответствовать таблице 1.
4.1.2. Овальность, измеренная непосредственно после изготовления, должна быть не более 0,024dn.
4.1.3 Толщина стенки должна соответствовать таблице 2.
Допускается толщина стенки в любой точке не более 1,2emin, при условии, что средняя толщина стенки em не более em,max.

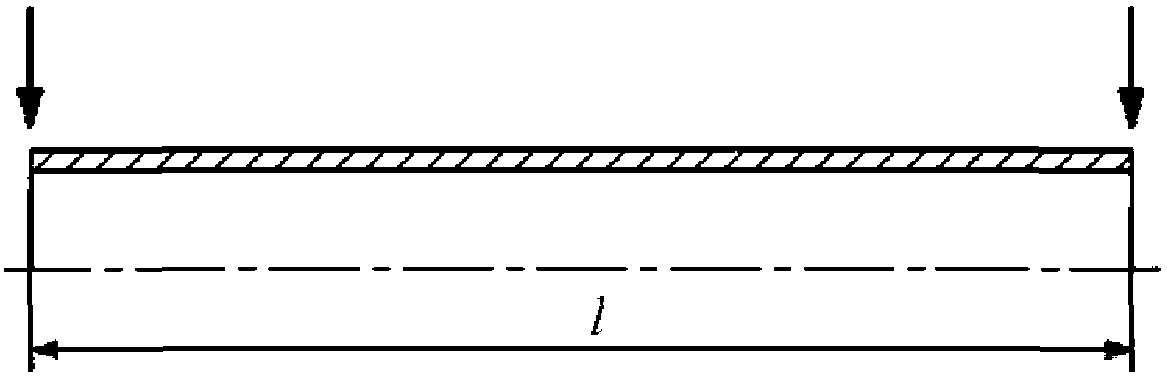

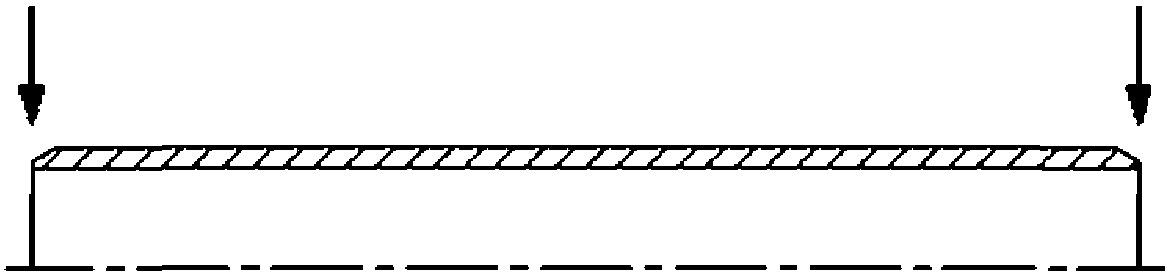

4.1.4. Длина труб/(эффективная), измеренная в соответствии с рисунком 1, должна быть установлена изготовителем. Предельное отклонение длины составляет +/- 10 мм.

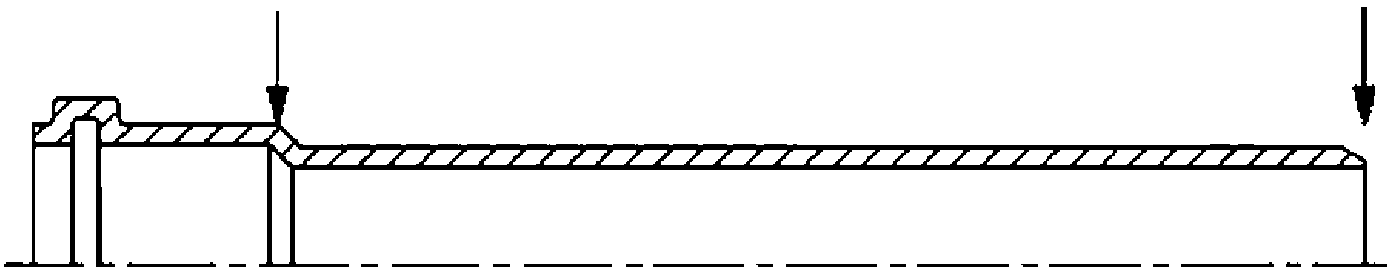

а) Труба с раструбом под уплотнительное кольцо

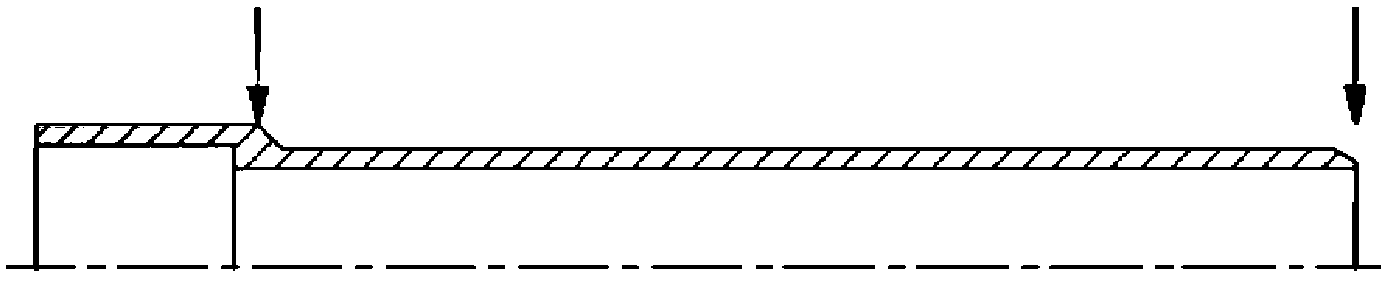

б) Труба с раструбом под клеевое соединение
Рисунок 1. Эффективная длина труб
4.1.5. При изготовлении труб с фаской угол фаски должен составлять от 15° до 45° к оси трубы. Остаточная толщина стенки на торце трубы должна составлять не менее 1/3emin.
4.2 Размеры фасонных частей
4.2.1. Средний наружный диаметр dem трубного конца должен соответствовать таблице 1.
4.2.2. Минимальная толщина стенки emin корпуса или трубного конца должна соответствовать таблице 2. Допускается уменьшение толщины стенки на 5%, при этом среднеарифметическое значение толщины двух противоположных стенок должно быть не менее emin.
Для переходных фасонных частей, предназначенных для соединения трубопроводов двух разных номинальных размеров, толщина стенки каждого раструба (трубного конца) должна отвечать требованиям для соответствующего номинального размера. В таком случае конструкция стенки предусматривает плавное изменение толщины от одного значения до другого.
4.3 Размеры раструбов и трубных концов

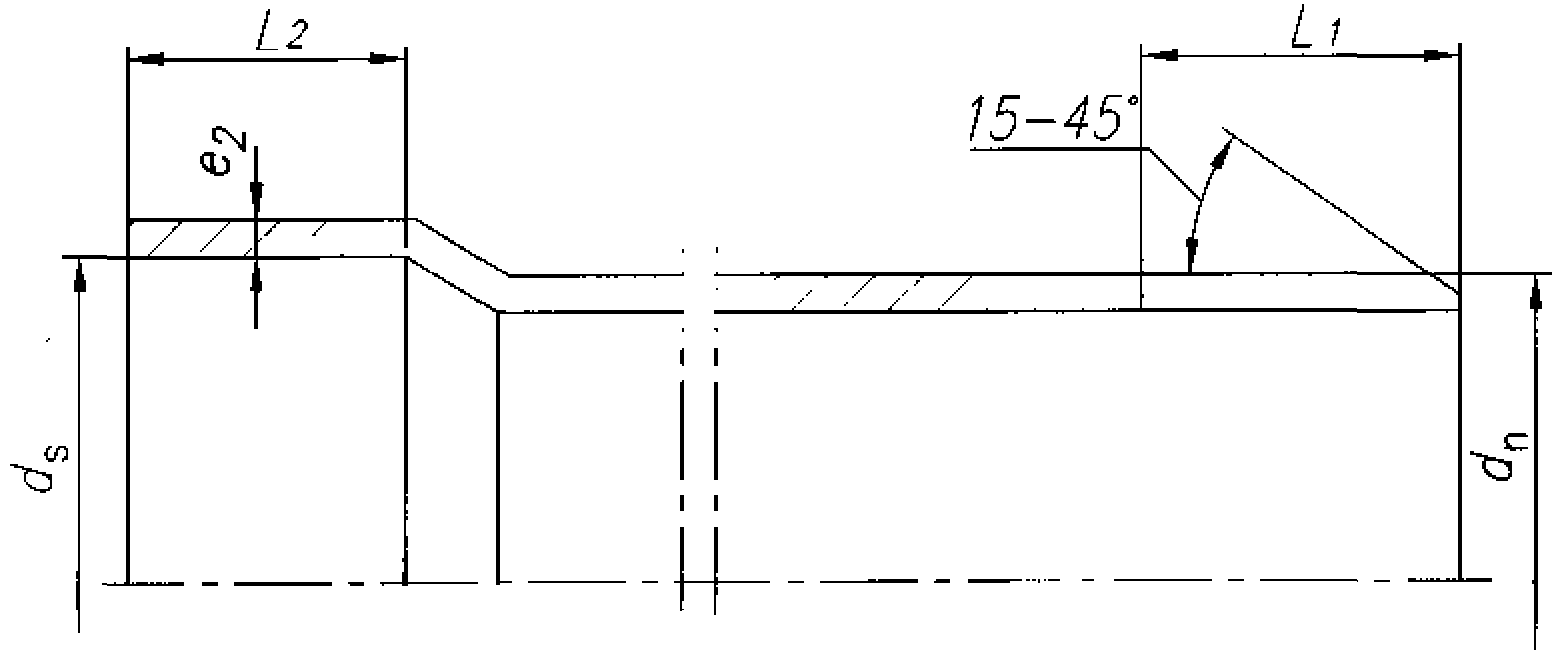

4.3.1. Размеры раструбов и трубных концов под клеевое соединение (рисунок 2) должны соответствовать таблице 3.
ds — внутренний диаметр раструба; L1 - длина трубного конца; L2 - длина раструба; e2 — толщина стенки раструба
Рисунок 2. Основные размеры раструба и трубного конца под клеевое соединение
| Номинальный наружный диаметр dn | Средний внутренний диаметр раструба | Длина раструба L2 и трубного конца L1, не менее <1> | Толщина стенки e2, не менее | |
| минимальный dsm,min | максимальный dsm,max | |||
| 32 | 32,1 | 32,4 | 22 | 2,0 |
| 40 | 40,1 | 40,4 | 26 | 2,0 |
| 50 | 50,1 | 50,4 | 30 | 2,0 |
| 63 | 63,1 | 63,4 | 36 | 2,0 |
| 75 | 75,2 | 75,5 | 40 | 2,0 |
| 90 | 90,2 | 90,5 | 46 | 2,3 |
| 110 | 110,2 | 110,6 | 48 | 2,4 |
| 125 | 125,2 | 125,7 | 51 | 2,4 |
| 160 | 160,3 | 160,8 | 58 | 2,4 |
| 200 | 200,4 | 200,9 | 60 | 2,9 |
| 250 | 250,4 | 250,9 | 60 | 3,7 |
| 315 | 315,5 | 316,0 | 60 | 4,7 |
| <1> Для соединений, собираемых на заводе-изготовителе, значения L2 можно уменьшить до значений C, указанных в таблице 4. | ||||
Изготовитель должен указать, является ли раструб коническим или параллельным. Если раструб параллельный, то средний внутренний диаметр раструба dsm должен применяться по всей длине раструба. Если раструб конический, то предельные значения для dsm должны применяться в середине длины раструба при максимальном угле конусности 20' (минут) относительно оси раструба.

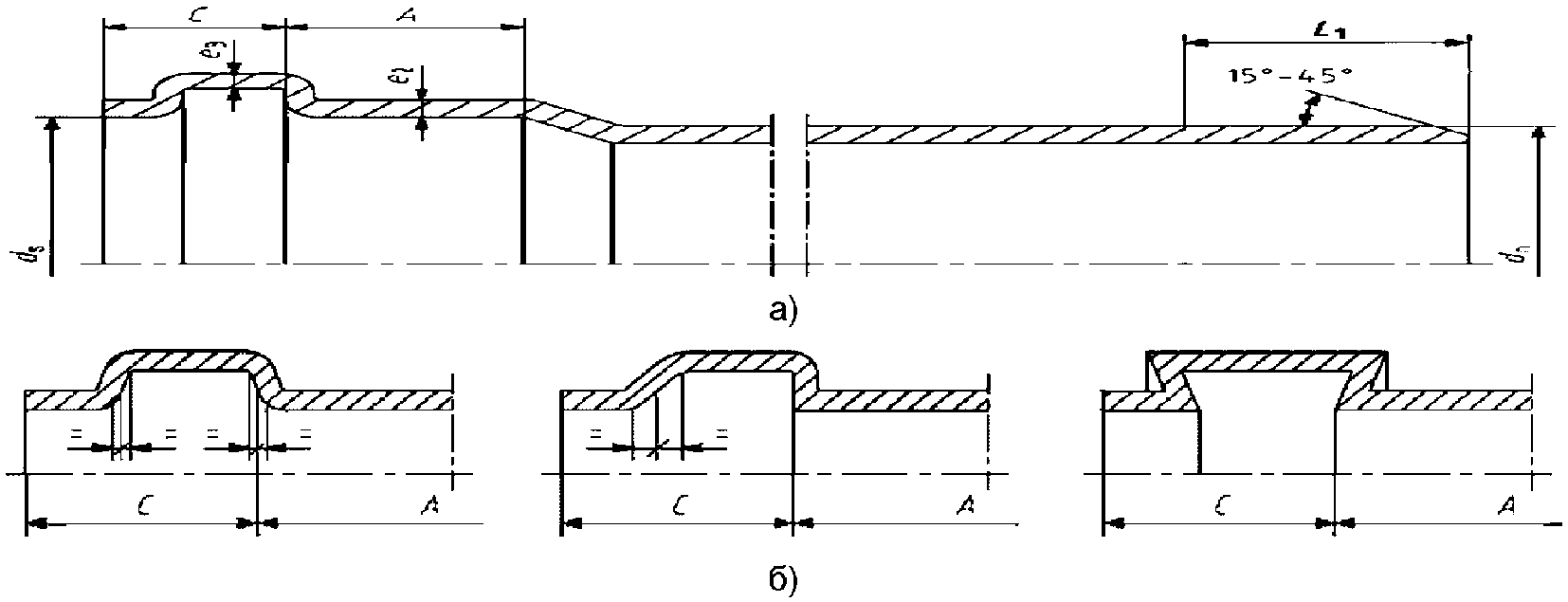

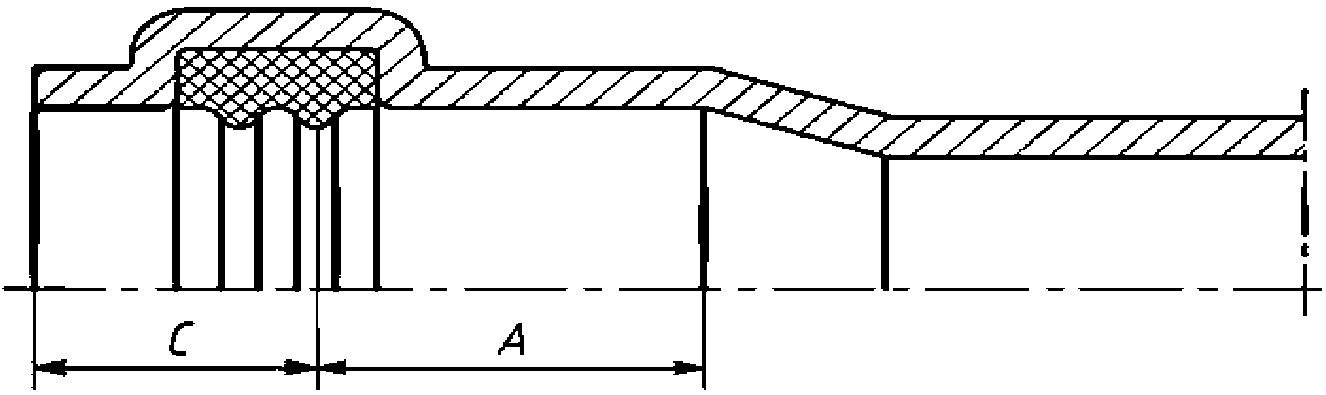

4.3.2. Размеры раструбов и трубных концов под уплотнительное кольцо (рисунок 3 а)) должны соответствовать таблице 4, 5 или 6 в зависимости от типа раструба и трубного конца (тип S I, S II или M).
ds — внутренний диаметр раструба; A — минимальная длина контакта; C — глубина точки эффективного уплотнения; L1 - длина трубного конца; e2 - толщина стенки раструба; e3 — толщина стенки в зоне канавки под уплотнительное кольцо
Рисунок 3. Основные размеры раструба и трубного конца под уплотнительное кольцо
Раструб и трубный конец типа S I (короткий тип I)
Раструб и трубный конец типа S II (короткий тип II)
Раструб и трубный конец типа M (средний)
Допускаются различные исполнения канавки под уплотнительное кольцо (рисунок 3 б)), при условии, что характеристики соединения будут соответствовать требованиям, установленным в таблице 11.
Размеры раструба, в том числе максимальный средний внутренний диаметр dsm,max, и канавки под уплотнительное кольцо должны быть установлены изготовителем в конструкторской и технической документации на изделие.
Если уплотнительное кольцо создает более одной точки уплотнения (рисунок 4), то минимальное значение A и максимальное значение C измеряют от точки эффективного уплотнения, как установлено изготовителем.
Толщина стенки e2 и e3 раструбов под уплотнительное кольцо (рисунок 3 а)) должна соответствовать таблице 7.
| Номинальный наружный диаметр dn | Толщина стенки, не менее | |
| e2 | e3 | |
| 32 | 2,7 | 2,3 |
| 40 | 2,7 | 2,3 |
| 50 | 2,7 | 2,3 |
| 63 | 2,7 | 2,3 |
| 75 | 2,7 | 2,3 |
| 90 | 2,7 | 2,3 |
| 110 | 2,9 | 2,4 |
| 125 | 2,9 | 2,4 |
| 160 | 2,9 | 2,4 |
| 200 | 3,5 | 2,9 |
| 250 | 4,5 | 3,7 |
| 315 | 5,6 | 4,7 |
Допускается уменьшение толщины стенки e2 и e3 на 5%, при этом среднеарифметическое толщин двух противоположных стенок должно быть не менее значений, приведенных в таблице 7.

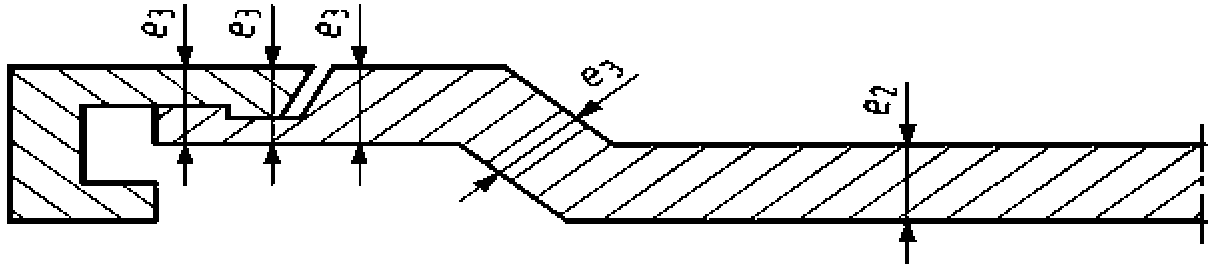

В конструкциях раструба, где уплотнительное кольцо удерживается с помощью крышки (рисунок 5), толщина стенки e3 должна быть рассчитана путем сложения толщины стенки раструба и толщины стенки крышки в соответствующем поперечном сечении.
Рисунок 5. Толщина стенки раструба с крышкой для установки уплотнительного кольца
4.3.3. Размеры раструба под уплотнительное кольцо типа L (длинный) и трубного конца для компенсационных патрубков клеевых соединений должны соответствовать таблице 8.
Раструб типа L (длинный) и трубный конец для патрубков компенсационных клеевых соединений
4.4 Типы фасонных частей
Фасонные части изготавливают литьем под давлением. Фасонные части изготавливают для соединения с уплотнительным кольцом и для клеевого соединения.
Настоящий стандарт применим к следующим основным типам фасонных частей:

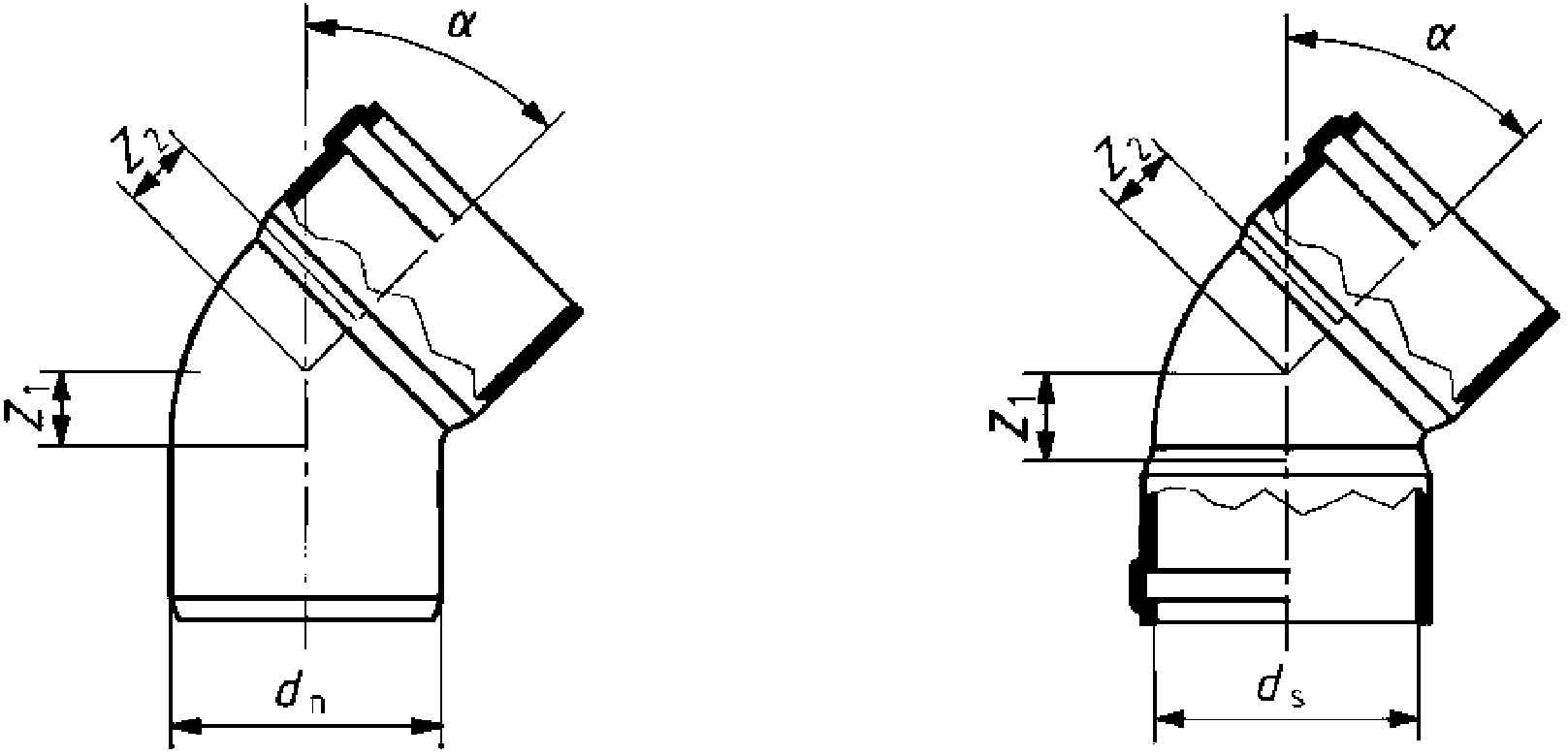

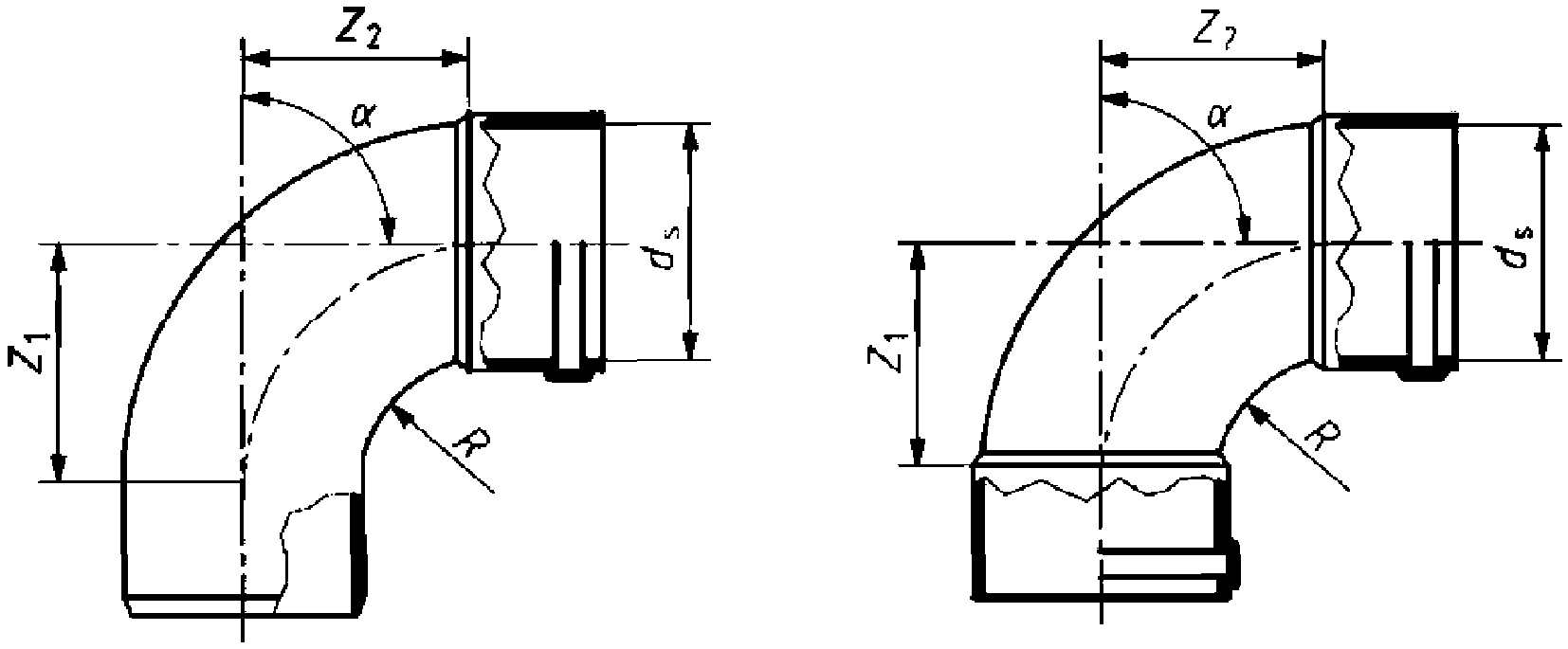

а) отводы (рисунок 6) выпускают в следующих вариантах:
Номинальный угол \alpha для отводов выбирают из следующих значений: 15°, 22°30', 30°, 45°, 67°30' и от 87°30' до 90°;

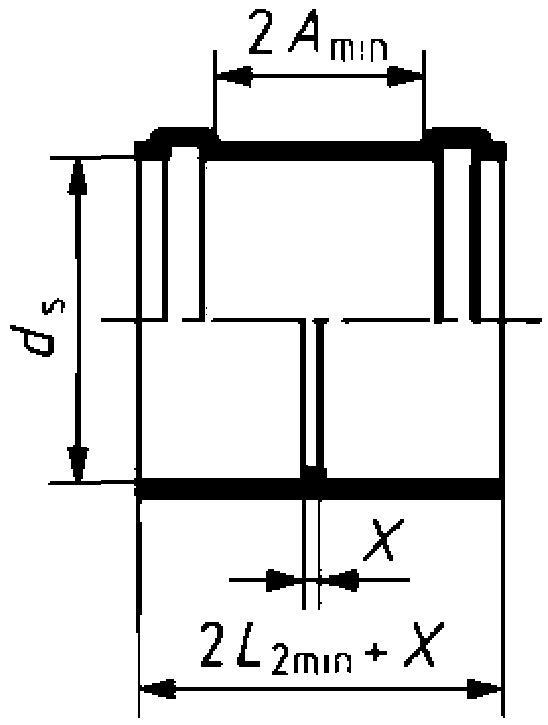

б) муфты двухраструбные и муфты надвижные (рисунок 7);
в) патрубки переходные (рисунок 8);

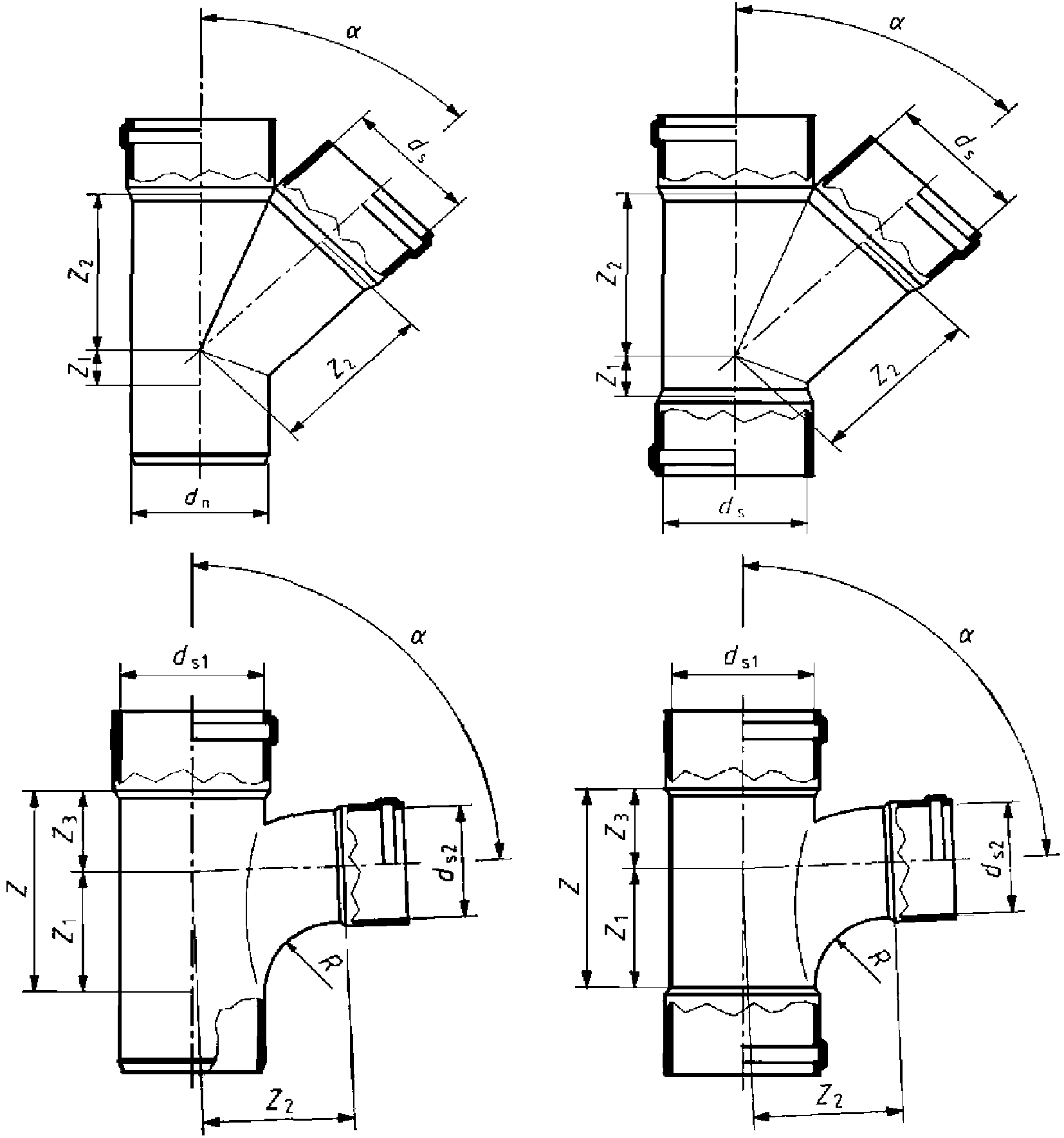

г) тройники и тройники переходные (рисунок 9) выпускают в следующих вариантах:

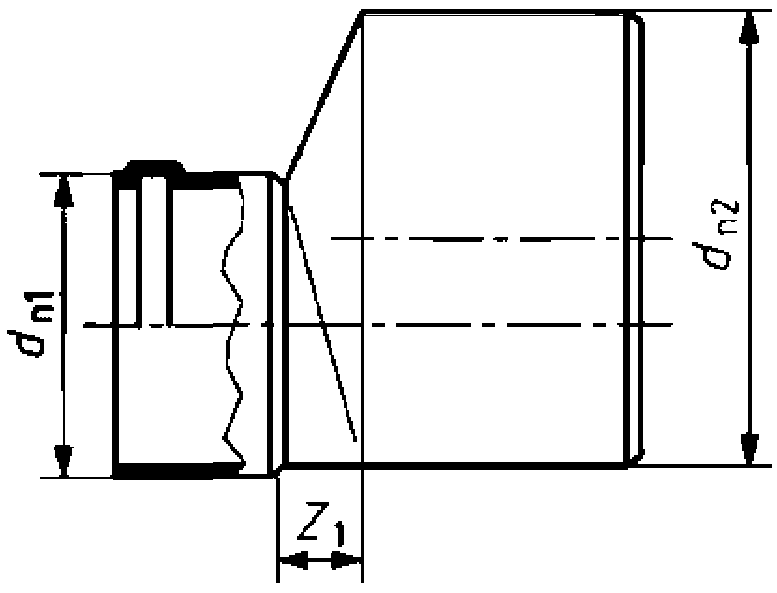

Рисунок 8. Патрубок переходной
Номинальный угол \alpha для тройников выбирают из следующих значений: 45°, 67°30' и от 87°30' до 90°.
Допускаются другие типы и конструкции фасонных частей.
Монтажная длина z фасонных частей должна быть указана изготовителем. Монтажная длина z фасонных частей не используется для контроля качества.
Конструкция и номенклатура фасонных частей должна быть установлена в конструкторской и технической документации изготовителя.
4.5 Условное обозначение
4.5.1 Условное обозначение труб включает в себя:
- слово «труба»;
- сокращенное наименование материала: латиницей PVC-U или кириллицей НПВХ;
- номинальный размер (номинальный наружный диаметр) и номинальную толщину стенки;
- обозначение настоящего стандарта.
4.5.2 Условное обозначение фасонной части включает в себя:
- наименование фасонной части;
- сокращенное наименование материала: латиницей PVC-U или кириллицей НПВХ;
- номинальный размер (номинальный наружный диаметр);
- обозначение настоящего стандарта.
Труба номинальным наружным диаметром 160 мм номинальной толщиной стенки 3,2 мм:
Труба НПВХ 160 x 3,2 ГОСТ 32412-2013
Тройник 45° переходной номинальным наружным диаметром 160 мм на номинальный наружный диаметр 110 мм:
Тройник 45° PVC-U 160 x 110 ГОСТ 32412-2013.
5. Технические требования
5.1 Характеристики
5.1.1. Наружная и внутренняя поверхность труб и фасонных частей должна быть ровной и гладкой. На поверхности труб и фасонных частей не допускаются вздутия, раковины, трещины и посторонние включения, видимые без применения увеличительных приборов.
Рекомендуемый цвет труб и фасонных частей — серый. Трубы и фасонные части должны быть окрашены равномерно по всей толщине стенки.
5.1.2 Трубы должны соответствовать характеристикам таблицы 9.
| Наименование показателя | Значение | Метод испытания |
| 1. Ударная прочность при температуре 0 °C <1> | TIR <= 10% | По 8.4 |
| 2. Ударная прочность при температуре 0 °C (ступенчатый метод) | H50 >= 1000 мм (не более одного разрушения при высоте падения груза <= 500 мм) | По 8.5 |
| 3. Изменение длины труб после прогрева, %, не более | 5 (на трубах после прогрева не должно быть пузырей и трещин) | По ГОСТ 27078 и 8.6 настоящего стандарта |
| 4. Температура размягчения по Вика, °C, не менее | 79 | По ГОСТ 15088 и 8.7 настоящего стандарта |
| 5. Стойкость к дихлорметану при температуре 15 °C | Без повреждений | По 8.8 |
| <1> Допускается изготовителю проводить испытание при температуре (23 +/- 2) °C, если проверена корреляция с испытаниями при температуре 0 °C. | ||
5.1.3. Фасонные части должны соответствовать характеристикам таблицы 10.
| Наименование показателя | Значение | Метод испытания |
| 1. Изменение внешнего вида после прогрева | Не должно быть повреждений <1> | По ГОСТ 27077 и 8.9 настоящего стандарта |
| 2. Температура размягчения по Вика, °C, не менее | 77 | По ГОСТ 15088 и 8.7 настоящего стандарта |
| <1> На фасонных частях после прогрева не должно быть следующих повреждений: а) в пределах радиуса, составляющего 15-кратное значение толщины стенки вокруг точек впрыска, глубина трещин, расслоений или пузырей не должна превышать 50% от толщины стенки в этой точке; б) в пределах расстояния, составляющего 10-кратное значение толщины стенки от дискового литника, глубина трещин, расслоений или пузырей не должна превышать 50% от толщины стенки в этой точке; в) в пределах расстояния, составляющего 10-кратную толщину стенки от кольцевого литника, длина трещин не должна превышать 50% от толщины стенки в этой точке; г) линия спая потоков не должна открываться более чем на 50% толщины стенки; д) на всех других участках поверхности глубина трещин и расслоений не должна превышать 30% от толщины стенки в этой точке. Пузыри не должны превышать по длине 10-кратную толщину стенки; е) после разрезания фасонной части в одном поперечном сечении на поверхности разреза не должно быть посторонних включений при осмотре без увеличительных приборов. | ||
5.1.4. Соединения труб и фасонных частей должны соответствовать характеристикам таблицы 11.
| Наименование показателя | Значение | Метод испытания |
|---|---|---|
| 1. Герметичность (водонепроницаемость) соединений при внутреннем давлении воды 50 кПа (0,5 бар) | Без утечек в течение 15 мин | По 8.10 |
| 2. Герметичность (воздухонепроницаемость) соединений при внутреннем давлении воздуха 10 кПа (0,1 бар) | Без утечек в течение 5 мин | По 8.11 |

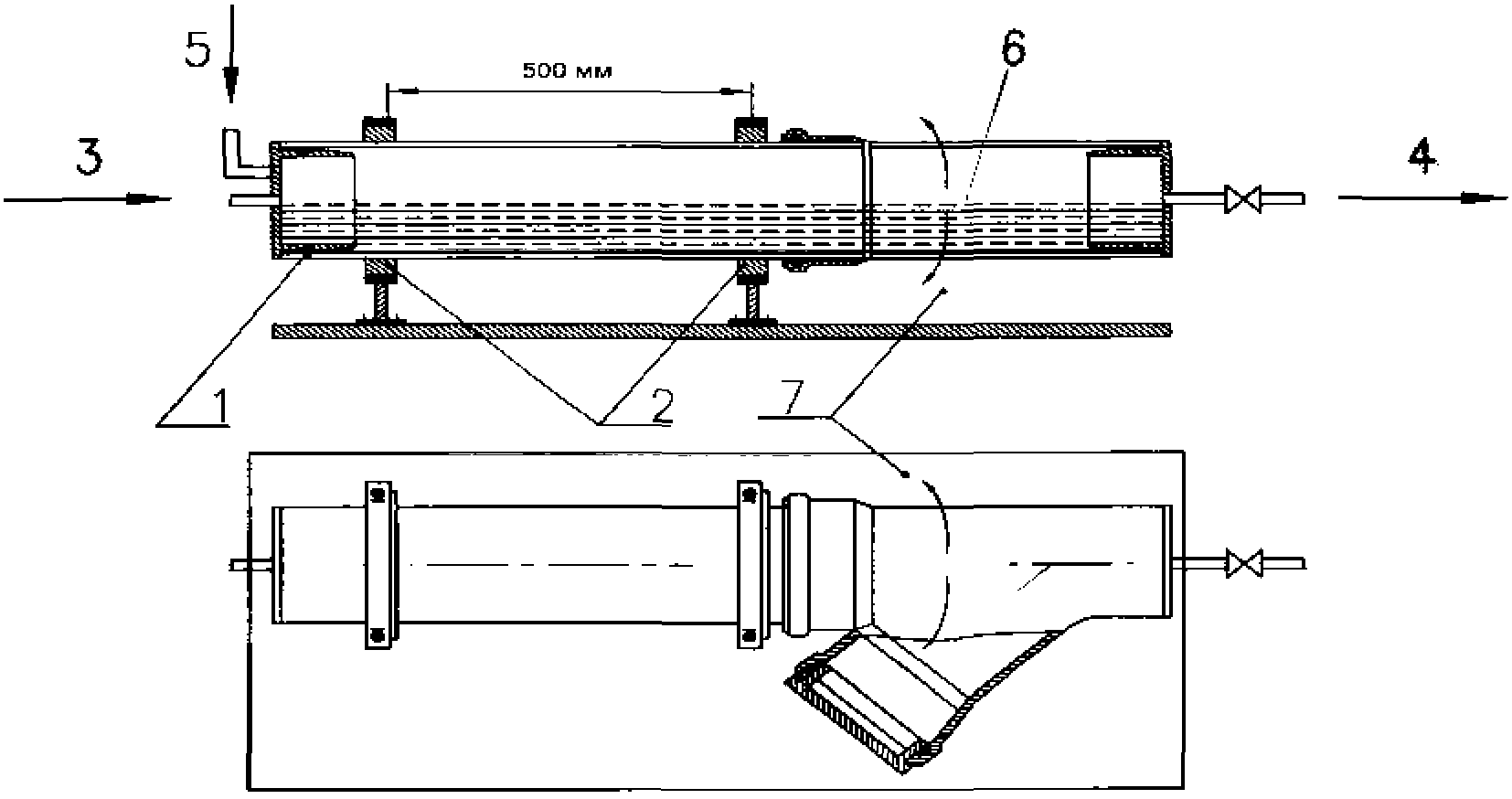

| 3. Герметичность соединений при циклическом воздействии повышенной температуры; прогиб трубы, мм, не более: |
Без утечек в течение 1500 циклов | По Приложению А |
| dn <= 50 | 3 | |
| dn > 50 | 0,05dn |
5.2 Требования к сырью, материалам и комплектующим изделиям
5.2.1. Трубы и фасонные части изготавливают из композиций непластифицированного поливинилхлорида PVC-U (НПВХ), включающих в себя добавки (стабилизаторы, пигменты и др.), в концентрациях, необходимых для изготовления труб и фасонных частей, соответствующих требованиям настоящего стандарта.
Массовая доля поливинилхлорида в композиции должна быть не менее 80% для труб и не менее 85% для фасонных частей, изготовленных литьем под давлением.
5.2.2. Допускается введение в композицию повторно перерабатываемого материала из неиспользованных труб и фасонных частей, изготовленных на собственном производстве и состоящего из компонентов тех же марок.
5.2.3. Уплотнительные кольца должны быть изготовлены из резин. Характеристики уплотнительных колец должны соответствовать требованиям нормативно-технической документации на эти изделия.
5.3 Комплектность
В комплект поставки должны входить трубы и (или) фасонные части, номенклатуру которых определяет заказчик, с установленными уплотнительными кольцами, а также документ, удостоверяющий качество изделий и составленный в соответствии с 7.2.
5.4 Маркировка
5.4.1. Маркировка труб и фасонных частей должна быть напечатана или отформована на их наружной поверхности.
Маркировку труб и фасонных частей следует проводить методом, обеспечивающим ее сохранность в процессе транспортирования, хранения, монтажа и эксплуатации и не ухудшающим качество изделия.
Примечание. Изготовитель не несет ответственности за маркировку, ставшую неразборчивой в результате следующих действий при монтаже и эксплуатации: окрашивание, зачистка поверхности или применение моющих средств, за исключением согласованных или установленных изготовителем.
При нанесении маркировки методом печати цвет маркировки должен отличаться от цвета труб и фасонных частей. Размер шрифта и качество нанесения маркировки должны обеспечивать ее разборчивость без применения увеличительных приборов.
При маркировке методом термотиснения глубина вдавливания должна быть не более 0,25 мм.
5.4.2. Каждый отрезок трубы должен иметь маркировку, которая выполняется с интервалом не более 1 м и содержит: наименование и (или) товарный знак изготовителя, условное обозначение без слова «труба», дату (год и месяц) изготовления.
В маркировку труб допускается включать дополнительную информацию, например, номер смены и номер партии. Для труб, соответствующих требованиям по ударной прочности ступенчатым методом (таблица 9, показатель 2), в маркировке может указываться знак
- «снежинка».
5.4.3. Маркировка фасонных частей производится на наружной поверхности каждого изделия и включает: наименование и (или) товарный знак изготовителя, условное обозначение фасонной части без наименования фасонной части, дату изготовления (год).
Обозначение настоящего стандарта, наименование фасонных частей, дату изготовления допускается указывать на ярлыке, обеспечивающем сохранность маркировки в процессе транспортирования, хранения и монтажа.
5.4.4. На каждое грузовое место должна быть нанесена транспортная маркировка по ГОСТ 14192 с указанием основных, дополнительных и информационных надписей, а также манипуляционных знаков, и должен быть закреплен ярлык, содержащий следующие данные:
- наименование изготовителя;
- условное обозначение изделия;
- номер партии и/или дату изготовления;
- количество изделий в упаковке.
5.5 Упаковка
5.5.1. Упаковка труб и фасонных частей должна обеспечивать сохранность изделий и безопасность погрузочно-разгрузочных работ.
5.5.2. Трубы связывают в пакеты массой до 1 т не менее чем в двух местах при длине труб до 3 м и не менее чем в трех местах — при длине труб более 3 м.
Пакеты скрепляют средствами по ГОСТ 21650 или другими, которые обеспечивают надежность крепления и не ухудшают качество поверхности.
Допускается проводить отгрузку труб без формирования пакетов.
5.5.3. Фасонные части упаковывают в ящики из гофрированного картона по ГОСТ 9142 или контейнеры из полимерных материалов. Допускается использование другой тары, обеспечивающей сохранность фасонных частей при транспортировании и хранении.
6. Требования безопасности и охраны окружающей среды
6.1. В процессе производства труб и фасонных частей возможно выделение в воздух летучих продуктов термоокислительной деструкции. Предельно допустимые концентрации веществ в воздухе рабочей зоны производственных помещений, а также их классы опасности по ГОСТ 12.1.005, ГОСТ 12.1.007 представлены в таблице 12.
| Наименование вещества | ПДК, мг/м3 | Класс опасности |
|---|---|---|
| Винилхлорид | 5/1 | 1 |
| Хлористый водород | 5 | 2 |
| Окись углерода | 20 | 4 |
| Аэрозоль поливинилхлорида | 6 | 3 |
6.2. При изготовлении труб и фасонных частей следует соблюдать требования безопасности, предусмотренные ГОСТ 12.3.030 и технологической документацией, утвержденной в установленном порядке.
6.3. С целью предотвращения загрязнения атмосферы в процессе производства необходимо выполнять требования ГОСТ 17.2.3.02.
Трубы и фасонные части стойки к деструкции в атмосферных условиях. Образующиеся при производстве отходы непластифицированного поливинилхлорида не токсичны и подлежат вторичной переработке. Не пригодные для вторичной переработки отходы подлежат уничтожению в соответствии с санитарными правилами, предусматривающими порядок накопления, транспортирования и захоронения промышленных отходов.
Применительно к использованию, транспортированию и хранению труб и фасонных частей специальные требования к охране окружающей среды не предъявляются.
6.4. При производстве труб и фасонных частей следует соблюдать требования пожарной безопасности в соответствии с ГОСТ 12.1.004. В случае пожара тушение проводят огнетушащими составами, двуокисью углерода, огнетушащими порошками, распыленной водой со смачивателями, кошмой. Для защиты от токсичных продуктов горения применяют изолирующие противогазы или промышленные фильтрующие противогазы марки М или БКФ.
7. Правила приемки
7.1. Трубы и фасонные части принимают партиями. Партией считают трубы или фасонные части одного наименования и типоразмера (номинального диаметра и толщины стенки), изготовленные из композиции одного рецептурного состава и марок компонентов, на одном технологическом оборудовании, сдаваемые одновременно.
7.2 Документ о качестве должен содержать:
- наименование и (или) товарный знак изготовителя;
- условное обозначение изделий;
- номер партии и/или дату изготовления;
- размер партии;
- подтверждение соответствия изделий требованиям настоящего стандарта.
7.3. Для проверки соответствия труб и фасонных частей требованиям настоящего стандарта проводят приемо-сдаточные и периодические испытания в объеме, указанном для труб — в таблице 13, фасонных частей — в таблице 14, соединений — в таблице 15.
| Наименование показателя | Требования настоящего стандарта | Метод контроля | Частота контроля | Объем выборки, шт. |
| 1. Внешний вид, маркировка | 5.1.1, 5.4.1 | 8.2 | Каждая партия | 3 |
| 2. Размеры | 4.1, 4.3 | 8.3 | Каждая партия | 3 |
| 3. Ударная прочность при температуре 0 °C <1> | 5.1.2, таблица 9 | 8.4 | 1 раз в 12 мес для применяемого материала и каждой группы размеров | в зависимости от dn, но не менее 2 |
| 4. Ударная прочность при температуре 0 °C (ступенчатый метод) <1> | 5.1.2, таблица 9 | 8.5 | 1 раз в 12 мес для применяемого материала и каждой группы размеров | Не менее 10 |
| 5. Изменение длины после прогрева | 5.1.2, таблица 9 | 8.6 | 1 раз в 6 мес для каждой группы размеров | 3 |
| 6. Стойкость к дихлорметану | 5.1.2, таблица 9 | 8.8 | 1 раз в 12 мес для каждой группы размеров | 1 |
| 7. Температура размягчения по Вика | 5.1.2, таблица 9 | 8.7 | 1 раз в 12 мес для применяемого материала | 2 |
| <1> Ударная прочность определяется одним из указанных методов. | ||||
| Наименование показателя | Требования настоящего стандарта | Метод контроля | Частота контроля | Объем выборки, шт. |
|---|---|---|---|---|
| 1. Внешний вид, маркировка | 5.1.1, 5.4.2 | 8.2 | Каждая партия | 3 |
| 2. Размеры | 4.2, 4.3 | 8.3 | Каждая партия | 3 |
| 3. Изменение внешнего вида после прогрева | 5.1.3, таблица 10 | 8.9 | 1 раз в 6 мес для каждой группы размеров и группы фасонных частей | 3 |
| 4. Температура размягчения по Вика | 5.1.3, таблица 10 | 8.7 | 1 раз в 12 мес для применяемого материала | 2 |
| Наименование показателя | Требования настоящего стандарта | Метод контроля | Частота контроля | Объем выборки, шт. |
| 1. Герметичность (водонепроницаемость) соединений | 5.1.4, таблица 11 | 8.10 | 1 раз в 12 мес для каждой группы размеров и конструкции соединения <1> | 1 |
| 2. Герметичность (воздухонепроницаемость) соединений | 5.1.4, таблица 11 | 8.11 | 1 раз в 24 мес для каждой группы размеров и конструкции соединения <1> | 1 |
| 3. Герметичность соединений при циклическом воздействии повышенной температуры <2> | 5.1.4, таблица 11 | Приложение А | При первом выпуске и изменении конструкции соединения <1> | 1 |
| <1> Конструкция соединения определяется конструкцией уплотнительного кольца, формой канавки под кольцо, твердостью кольца (+/- 5 единиц). <2> Определение показателя является факультативным. | ||||
7.4. Отбор образцов труб и фасонных частей для приемо-сдаточных испытаний осуществляют от партии методом случайного отбора. Допускается отбирать образцы равномерно в процессе производства.
Для периодических испытаний образцы отбирают от партий, прошедших приемо-сдаточные испытания, группируя изделия согласно таблицам 16 и 17.
| Группа размеров | Номинальный наружный диаметр dn, мм |
|---|---|
| 1 | 32 — 63 |
| 2 | 75 — 180 |
| 3 | 200 — 315 |
| Группа вида фасонных частей | Наименование фасонных частей |
|---|---|
| 1 | Отводы |
| 2 | Тройники |
| 3 | Другие |
7.5. Если при приемо-сдаточных испытаниях хотя бы один образец по какому-либо показателю не будет соответствовать требованиям настоящего стандарта, то проводят повторные испытания по этому показателю на удвоенном количестве образцов, отобранных из той же партии. В случае неудовлетворительных результатов повторных испытаний партия изделий приемке не подлежит.
7.6. При получении неудовлетворительных результатов периодических испытаний проводят повторные испытания по показателю несоответствия на удвоенном количестве образцов. В случае неудовлетворительных результатов повторных испытаний должны быть выявлены и устранены причины, приведшие к несоответствию.
8. Методы контроля
8.1. Испытания труб и фасонных частей должны проводиться не ранее чем через 24 ч после их изготовления.
8.2. Внешний вид и маркировку труб и фасонных частей проверяют визуально без применения увеличительных приборов.
8.3. Размеры труб и фасонных частей определяют в соответствии с ГОСТ 29325.
8.3.1. Размеры труб и фасонных частей определяют при температуре (23 +/- 5) °C. Перед испытаниями образцы выдерживают при указанной температуре не менее 4 ч.
8.3.2. Применяемые средства измерений должны обеспечивать необходимую точность и диапазон измерений и поверяться в установленном порядке.
- штангенциркуль по ГОСТ 166;
- микрометр по ГОСТ 6507;
- стенкомер по ГОСТ 11358;
- нутромер микрометрический по ГОСТ 10;
- линейка по ГОСТ 427;
- рулетка по ГОСТ 7502.
Допускается применение других средств измерений, обеспечивающих необходимую точность и аттестованных в установленном порядке.
8.3.3. Определение среднего наружного диаметра dem труб и трубных концов фасонных частей проводят в одном поперечном сечении, расположенном на расстоянии не менее 25 мм от торцов, одним из следующих способов:
а) путем прямого измерения длины окружности рулеткой (лентой), градуированной в диаметрах ( \pi -рулеткой) по ГОСТ 29325;
б) как среднеарифметическое значение нескольких измерений диаметра, равномерно расположенных в выбранном поперечном сечении, а именно: четырех измерений для dn <= 40 мм и шести измерений для dn > 40 мм.
Измерения проводят с погрешностью 0,1 мм.
8.3.4. Для определения толщины стенки труб и трубных концов фасонных частей выбирают средства измерений или устройства таким образом, чтобы погрешность единичного измерения составляла не более 0,03 мм.
Измерение минимальной и максимальной толщины стенки проводят в одном выбранном поперечном сечении на расстоянии от торца не менее 25 мм, перемещая средство измерений до нахождения максимального и/или минимального значения, и записывают полученные значения.
Для определения средней толщины стенки проводят не менее шести измерений толщины стенки, равномерно расположенных по окружности, в одном выбранном поперечном сечении. За среднюю толщину стенки em принимают среднеарифметическое значение полученных измерений, округленное до 0,05 мм.
8.3.5. Средний внутренний диаметр раструба труб и фасонных частей dsm определяют как среднеарифметическое значение нескольких измерений диаметра, равномерно расположенных в выбранном поперечном сечении, а именно: четырех измерений для dn <= 40 мм и шести измерений для dn > 40 мм.
Средний внутренний диаметр раструба под клеевое соединение определяют в сечении, расположенном в середине длины раструба.
8.3.6. Для определения длины труб, трубных концов и раструбов выбирают средства измерений или устройства так, чтобы погрешность результата измерений соответствовала таблице 18.
| Длина | Допускаемая погрешность единичного измерения |
|---|---|
| <= 1000 | 1 |
| > 1000 | 0,1% |
Для определения эффективной длины в соответствии с рисунком 1 и/или полной длины трубы измерения проводят по внутренней или наружной поверхности параллельно оси трубы не менее чем в трех местах, равномерно расположенных по окружности. Среднеарифметическое из измеренных значений округляют в большую сторону до 1 мм. На трубе, отрезанной механическим способом, гарантирующим перпендикулярность торцов, длину определяют одним измерением.
8.4. Испытания труб на ударную прочность с определением показателя TIR проводят на стенде, обеспечивающем свободное падение груза по направляющим с требуемой высоты.
Примечание. Сокращенное обозначение TIR «true impact rate» — «истинный показатель ударной прочности».
Точность установки высоты падения груза от верхней поверхности образца +/- 10 мм. V-образное основание с углом 120° для установки образцов должно иметь длину не менее 200 мм и располагаться таким образом, чтобы точка удара падающего груза была в пределах 2,5 мм от его оси. Размеры сферического бойка падающего груза должны соответствовать рисунку 10.

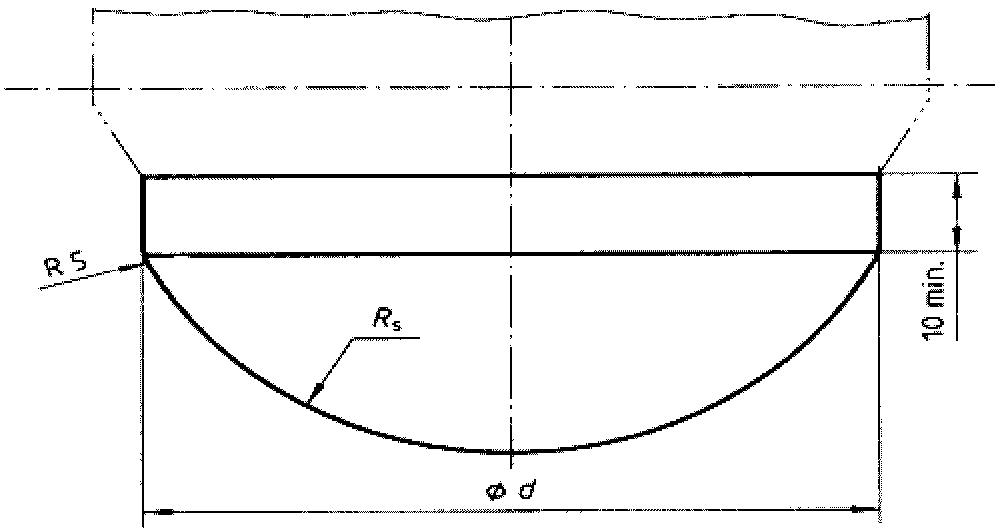

| Тип бойка | d, мм | Rs, мм |
|---|---|---|
| d25 | 25 +/- 1 | 50 |
| d90 | 90 +/- 1 | 50 |
Рисунок 10. Боек падающего груза
Масса груза, включая массу бойка, тип бойка и высота падения груза должны соответствовать таблице 19.
Отбор образцов труб следует проводить от одной партии. Образцами являются отрезки труб длиной (200 +/- 10) мм, торцы которых отрезаны ровно и перпендикулярно оси трубы, без сколов и трещин. На наружной поверхности образца по всей длине образующей наносят линии на равных расстояниях друг от друга по окружности, в количестве, соответствующем таблице 20.
| Номинальный наружный диаметр dn, мм | Количество маркировочных линий |
|---|---|
| dn <= 125 | 6 |
| 125 < dn <= 180 | 8 |
| 180 < dn <= 250 | 12 |
| dn > 250 | 16 |
Перед нанесением удара образцы кондиционируют при температуре (0 +/- 1) °C в жидкой среде не менее 15 мин или в воздушной среде не менее 60 мин.
Образец, извлеченный из кондиционирующей среды, укладывают на V-образное основание, так чтобы удар приходился на середину длины образца, и подвергают ударам падающего груза последовательно по каждой из нанесенных линий.
Время на испытание образца с момента извлечения из кондиционирующей среды должно составлять не более: 10 с — для dn <= 110 мм, 30 с — для 110 мм < dn <= 200 мм и 60 с — для dn > 200 мм. Если время на испытание образца закончилось, образец в течение не более 10 с помещают в кондиционирующую среду на не менее чем 5 мин. Если время на испытание образца превышено более чем на 10 с, образец подвергают повторному кондиционированию.
После каждого удара проверяют состояние наружной и внутренней поверхности образца, фиксируя разрушения. Критериями разрушения являются раскалывание образца и трещины, видимые без применения увеличительных приборов. Вмятины и складки на поверхности труб не являются разрушением. Если на образце зафиксировано разрушение, испытывают следующий образец.
Испытывают такое количество образцов труб, чтобы общее количество ударов составляло не менее двадцати пяти. Результат испытаний TIR <= 10% или TIR > 10% устанавливают в соответствии с таблицей 21.
8.5. Определение ударной прочности труб ступенчатым методом с определением показателя H50 проводят на стенде в соответствии с 8.4, обеспечивающем возможность установки высоты падения груза до 2 м с кратностью 100 мм. Высота падения груза должна устанавливаться от верха образца с точностью +/- 10 мм.
Масса груза, включая массу бойка, и тип бойка должны соответствовать таблице 22.
Образцами являются отрезки труб длиной (200 +/- 10) мм, торцы которых отрезаны ровно и перпендикулярно оси трубы без сколов и трещин.
Перед нанесением удара образцы должны быть выдержаны при температуре (0 +/- 1) °C в жидкой среде не менее 15 мин или в воздушной среде не менее 60 мин.
Образец в течение 10 с после извлечения из кондиционирующей среды устанавливают на стенде и подвергают единичному удару. После удара проверяют состояние образца. Критериями разрушения являются раскалывание образца и трещины, видимые без применения увеличительных приборов. Вмятины и складки на поверхности труб не являются разрушением.
Проводят предварительные испытания, установив высоту падения груза 0,5 м. Если образец разрушился, испытывают второй образец. В случае разрушения второго образца, результат испытаний считают отрицательным. Если разрушения не произошло, образцы испытывают до первого разрушения, для каждого следующего образца увеличивая высоту падения груза на 0,2 м, но до высоты не более 2 м.
Затем переходят к основным испытаниям, устанавливая первоначальную высоту на 0,1 м ниже высоты первого разрушения образца, определенной в предварительных испытаниях.
Если образец разрушился, при испытании следующего образца высоту падения груза уменьшают на 0,1 м, если образец не разрушился, высоту увеличивают на 0,1 м.
Испытывают двадцать образцов, включая первый образец с разрушением, определенным в предварительных испытаниях.
Если в результате испытаний двадцати образцов не менее восьми из них разрушились или не разрушились, рассчитывают значение H50 как среднеарифметическое значение высот, установленных в процессе основных испытаний. В противном случае испытывают еще двадцать образцов, после чего переходят к расчету значения H50.
При регулярных испытаниях труб, для которых H50 >= 1500 мм:
- предварительные испытания могут быть опущены, а первая высота падения при основных испытаниях устанавливается равной значению H50, полученному в предыдущих испытаниях и округленному до следующего меньшего 0,1 м;
- при основных испытаниях значение H50 рассчитывают после испытаний десяти образцов, если зафиксировано пять или менее разрушений.
8.6. Определение изменения длины труб после прогрева проводят по ГОСТ 27078 в воздушной среде при температуре (150 +/- 2) °C и времени выдержки 30 мин. Образцами для испытаний являются отрезки труб длиной (200 +/- 20) мм. Трубы диаметром 250 мм и более допускается разрезать вдоль оси на четыре приблизительно равные части.
8.7. Температуру размягчения по Вика труб и фасонных частей определяют по ГОСТ 15088.
8.8. Стойкость труб к дихлорметану определяют на образце — отрезке трубы с фаской, снятой на одном конце. Образец погружают на (30 +/- 1) мин в дихлорметан при температуре 15 °C. Площадь поверхности дихлорметана перекрывается сверху слоем воды в целях безопасности для снижения испарения. После извлечения из дихлорметана испытуемый образец оставляют для стекания в слое воды перед окончательной просушкой и исследованием.
Реактив для испытаний — дихлорметан (метилен хлористый) чистоты не ниже технической высшего сорта по ГОСТ 9968. Проверка качества дихлорметана в испытательной установке должна осуществляться каждые три месяца. Показатель преломления дихлорметана не должен изменяться более чем на +/- 0,002 от начального значения.
При обращении с дихлорметаном и во время проведения испытаний необходимо соблюдать требования безопасности по ГОСТ 9968. Испытательная установка должна быть установлена под вытяжным зонтом. Для захвата образцов следует использовать щипцы.
Испытания проводят на установке, которая включает в себя контейнер из стекла или нержавеющей стали с термостатическим контролем, устройством для перемешивания и системой охлаждения, способной поддерживать температуру жидкости в пределах (15 +/- 0,5) °C.
Внутри контейнера должна быть решетка, которая может быть установлена на двух уровнях: когда необходимая часть образца погружена в дихлорметан и когда часть образца, ранее погруженная в дихлорметан, полностью погружена в воду и не соприкасается с дихлорметаном.
Образец для испытания — отрезок трубы длиной 160 мм, его торцы должны быть перпендикулярны оси трубы. На одном из концов образца снимают фаску под углом 10° по всей его толщине, срезая материал трубы без ощутимого нагрева, не применяя шлифовку.
Если образец трубы больше, чем диаметр контейнера, допускается разрезать образец на несколько продольных частей.
Контейнер заполняют дихлорметаном до уровня погружения необходимой части испытуемого образца. Дихлорметан покрывают слоем воды в пределах от 250 до 300 мм.
Устанавливают и поддерживают температуру дихлорметана в контейнере (15 +/- 0,5) °C.
Образец помещают в контейнер таким образом, чтобы фаска была полностью погружена в дихлорметан, и выдерживают в течение (30 +/- 1) мин.
По истечении времени воздействия решетку поднимают в позицию, когда образец находится в воде и не соприкасается с дихлорметаном, на время от 10 до 15 мин для стекания дихлорметана.
Затем образец извлекают из контейнера и просушивают на воздухе в хорошо проветриваемом помещении или под вентиляционной системой в течение не менее 15 мин и до тех пор, пока на поверхности образца не будет воды.
Образец осматривают без применения увеличительных приборов. Если на поверхности фаски образца отсутствуют признаки агрессивного воздействия (кроме набухания) — результат испытания будет «без повреждений». Отдельные точечные следы размером менее 2 мм не рассматриваются как несоответствие.
8.9. Определение изменения внешнего вида после прогрева фасонных частей проводят по ГОСТ 27077 в воздушной среде при температуре (150 +/- 2) °C и времени выдержки 30 мин.
По окончании испытаний образцы подвергают визуальному осмотру. В случае наличия трещин, пузырей, расслоений, раскрытия линии спая определяют глубину проникновения повреждения и за результат испытаний принимают выраженное в процентах отношение наибольшего значения глубины проникновения повреждения к исходной толщине стенки в этом месте.
8.10. Герметичность (водонепроницаемость) проверяют на соединениях труб и фасонных частей. Образец для испытаний должен включать в себя не менее чем одно соединение отрезков труб (с раструбом или без раструба) и/или фасонных частей. Монтаж соединения проводят в соответствии с инструкцией изготовителя.
Конструкция концевых заглушек должна ограничивать действие осевой нагрузки на образец и предотвращать разъединение соединения при действии внутреннего давления. Образец может быть установлен для облегчения удаления воздуха на угол не более 12° от горизонтального положения.
Испытания проводят при окружающей температуре (23 +/- 5) °C.
Образец, установленный в заглушки, полностью заполняют холодной водопроводной водой, при этом на поверхности образца не должно быть конденсата. Образец подсоединяют к источнику давления и удаляют воздух. Давление плавно увеличивают до 50 кПа (0,5 бар) и поддерживают с точностью {}_{- 1}^{+ 2}\% в течение времени испытаний не менее 15 мин.
На образце в течение времени испытаний не должно быть видимых утечек.
Для определения допустимых отклонений размеров испытание может быть проведено на соединениях труб и/или фасонных частей с минимальным средним наружным диаметром трубного конца и максимальным средним внутренним диаметром раструба и канавки раструба.
8.11. Герметичность (воздухонепроницаемость) соединений труб и фасонных частей проверяют в соответствии с рисунком 11. Образец для испытаний должен включать в себя не менее чем одно соединение отрезков труб (с раструбом или без раструба) и/или фасонных частей. Монтаж соединения проводят в соответствии с инструкцией изготовителя.
1 — концевые заглушки; 2 — жесткое крепление; 3 — подача воды; 4 — сливной клапан; 5 — подача сжатого воздуха; 6 — уровень воды; 7 — направление смещения при испытаниях
Рисунок 11. Схема испытаний на герметичность
Конструкция концевых заглушек должна ограничивать действие осевой нагрузки на образец и предотвращать разъединение соединения при действии внутреннего давления.
Испытания проводят при окружающей температуре (23 +/- 5) °C. Образец заполняют холодной водопроводной водой, при этом на поверхности образца не должно быть конденсата.
Образец, установленный в заглушки, заполняют водой до половины сечения (до момента, когда вода начнет вытекать из сливного клапана) и закрывают клапаны на подачу, а затем на слив воды.
По периметру соединения наносят концентрированный мыльный раствор или аналогичное вещество для определения утечек, удаляя его излишки сухой тканью.
Через магистраль подачи сжатого воздуха в образце создают внутреннее пневматическое давление (10 +/- 1) кПа ((0,1 +/- 0,01) бар) и поддерживают с точностью +/- 10% в течение не менее 5 мин.
Если изготовителем для данной конструкции соединения допускается продольный изгиб, смещают незакрепленный элемент соединения, относительно оси закрепленного на максимальный допустимый угол, установленный в документации. Смещение осуществляется вручную последовательно в четырех направлениях (положение 0°, 90°, 180° и 270°) с выдержкой в каждом положении в течение не менее 1 мин.
Во время испытаний не должно быть утечек из соединения, определяемых по образованию пузырей на мыльном растворе, или видимых утечек воды.
Для определения допустимых отклонений размеров испытание может быть проведено на соединениях труб и/или фасонных частей с минимальным средним наружным диаметром трубного конца и максимальным средним внутренним диаметром раструба и канавки раструба.
9. Транспортирование и хранение
9.1. Трубы и фасонные части транспортируют любым видом транспорта в соответствии с правилами перевозки грузов и техническими условиями погрузки и крепления грузов, действующими на транспорте данного вида.
9.2. Трубы и фасонные части при транспортировании следует оберегать от ударов и механических нагрузок, а их поверхность от нанесения царапин. Трубы необходимо укладывать на ровную поверхность транспортных средств, предохраняя от острых металлических углов и ребер платформы.
9.3. Трубы и фасонные части хранят в условиях, исключающих вероятность их механических повреждений, в неотапливаемых или отапливаемых (не ближе одного метра от отопительных приборов) складских помещениях или под навесами.
Трубы и фасонные части при длительном хранении следует защищать от воздействия прямых солнечных лучей.
Условия хранения труб и фасонных частей по ГОСТ 15150 (раздел 10) - условия 1 (Л), 2 (С) или 5 (ОЖ4). Допускается хранение труб в условиях 8 (ОЖ3) не более 6 мес.
Высота штабеля труб при хранении не должна превышать 1,5 м.
10. Указания по применению
10.1. Проектирование, монтаж и эксплуатация трубопроводов систем внутренней канализации из непластифицированного поливинилхлорида должны осуществляться в соответствии с действующими нормативно-техническими документами и инструкцией изготовителя.
10.2. В качестве клеящего вещества применяется клей-растворитель, установленный изготовителем труб или фасонных частей.
11. Гарантии изготовителя
11.1. Изготовитель гарантирует соответствие труб и фасонных частей требованиям настоящего стандарта при соблюдении правил транспортирования и хранения.
11.2. Гарантийный срок — два года со дня изготовления труб и фасонных частей.

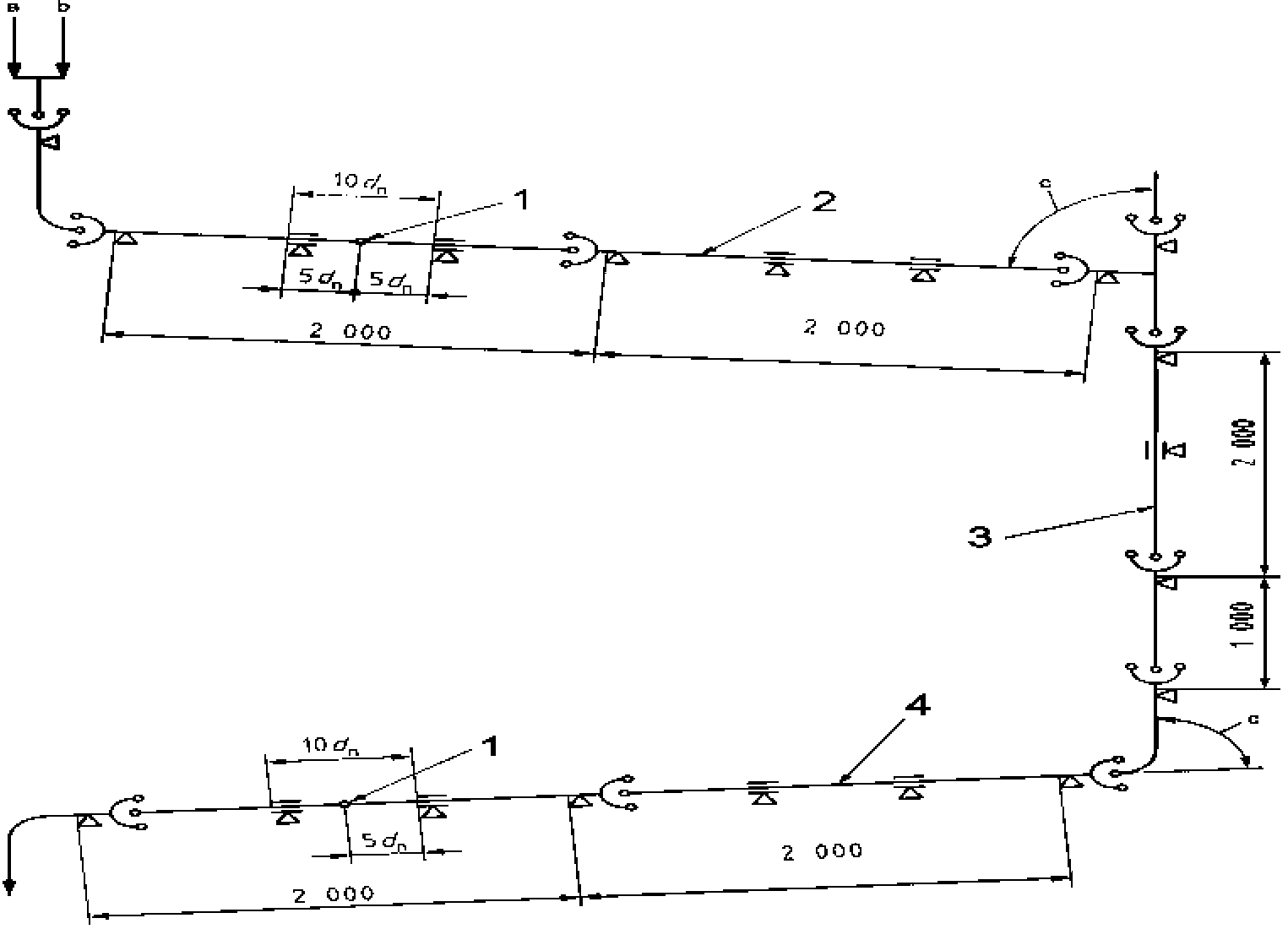

ОПРЕДЕЛЕНИЕ ГЕРМЕТИЧНОСТИ СОЕДИНЕНИЙ ПРИ ЦИКЛИЧЕСКОМ ВОЗДЕЙСТВИИ ПОВЫШЕННОЙ ТЕМПЕРАТУРЫ
Герметичность соединений при циклическом воздействии воды повышенной температуры проверяют на стенде, снабженном системой подачи холодной и горячей воды к участку трубопровода, собранному из труб и фасонных частей в соответствии с рисунком А.1.
- раструбное соединение с уплотнительным кольцом
- жесткое крепление
- свободное крепление1 — измерение прогиба труб; 2 — трубы dn = 40 мм или dn = 50 мм; 3, 4 — трубы 75 мм <= dn <= 160 мм; a — подача горячей воды, b — подача холодной воды, c — угол 85° — 89°
Рисунок А.1. Схема трубопровода для испытаний на герметичность соединений при циклическом воздействии воды повышенной температуры
Перед циклическими испытаниями трубопровод заполняют водой температурой не более 20 °C на 0,5 м выше уровня верхней трубы. В течение не менее 15 мин на трубопроводе не должно быть видимых утечек.
Затем переходят к выполнению 1500 циклов испытаний. Должен выполняться следующий цикл: подача горячей воды температурой (93 +/- 2) °C в течение (60 +/- 2) с, пауза продолжительностью (60 +/- 2) с, подача холодной воды температурой (15 +/- 5) °C в течение (60 +/- 2) с, пауза продолжительностью (60 +/- 2) с. Температуру воды измеряют на входе в испытываемый трубопровод. Расход холодной и горячей воды должен составлять (30 +/- 0,5) л/мин.
В течение установленного количества циклов испытания на соединениях труб и фасонных частей не должно быть видимых утечек.
Значение прогиба определяют на участке трубы длиной 10dn в точках F в соответствии с рисунком А.1. В течение циклов испытания величина прогиба не должна превышать установленного значения.
После выполнения циклических испытаний трубопровод заполняют водой температурой не более 20 °C на 0,5 м выше уровня верхней трубы. В течение не менее 15 мин на трубопроводе не должно быть видимых утечек.
