ГОСТ 11358-89. Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия

(утв. Постановлением Госстандарта СССР от 24.01.1989 № 108)

(ред. от 01.11.1990)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 11951-66*"]:::rst
  n1["ГОСТ 11951-82"]:::rst
  n2["ГОСТ 11358-89"]:::doc
  click n2 "https://bukva.ai/docs/gost-11358-89" "ГОСТ 11358-89. Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия (утв. Постановлением Госстандарта СССР от 24.01.1989 N 108)"
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

от 24 января 1989 г. № 108

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТОЛЩИНОМЕРЫ И СТЕНКОМЕРЫ ИНДИКАТОРНЫЕ С ЦЕНОЙ ДЕЛЕНИЯ 0,01 и 0,1 мм

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Dial-type thickness gauges and dial-type wall thickness gauges graduated in 0,01 and 0,1 mm. Specifications

ГОСТ 11358-89

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 24.01.89 № 108

3. ВЗАМЕН ГОСТ 11358-74 и ГОСТ 11951-82

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1 Толщиномеры и стенкомеры должны изготовлять следующих типов:

ТР-25Б, ТР-50Б (черт. 3) - ручные толщиномеры без нормированного измерительного усилия;

С-10Б (черт. 5); С-25, С-50 (черт. 6) - стенкомеры с ценой деления 0,1 мм отсчетного устройства.

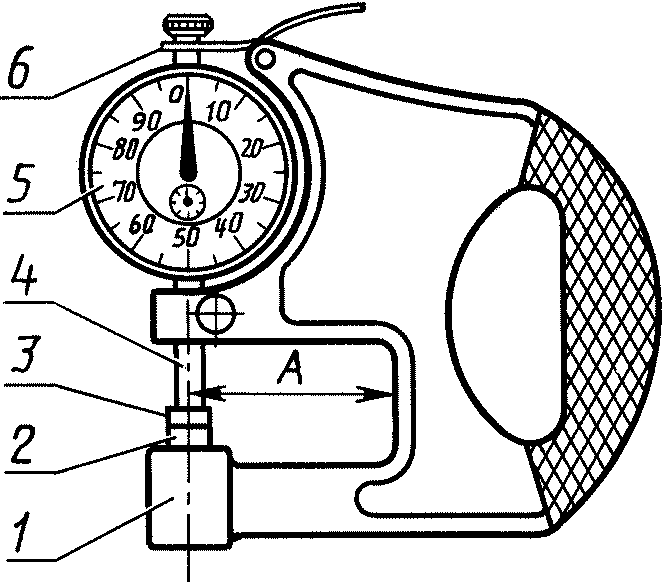

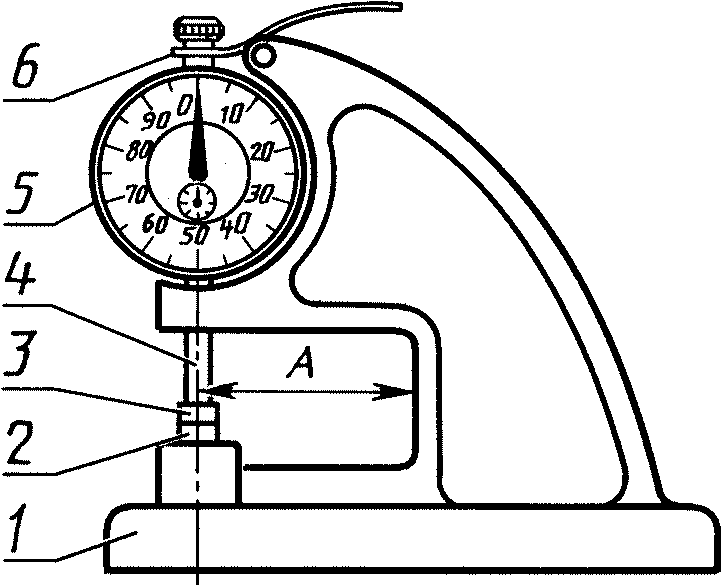

1 — корпус; 2 — пятка; 3 — измерительный наконечник;

6 — арретир; A — вылет

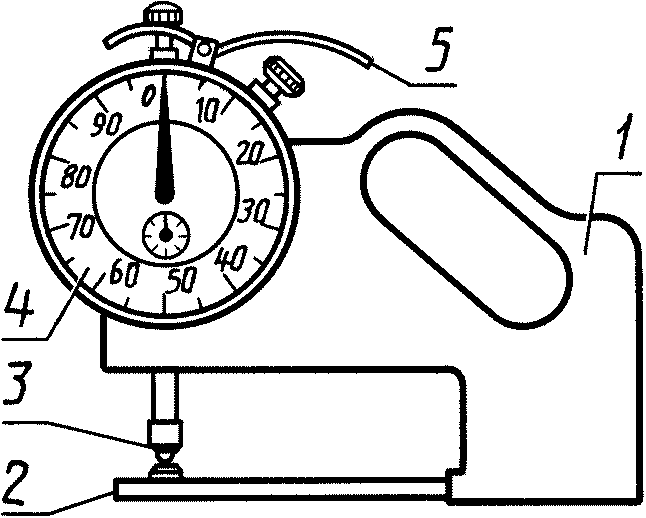

1 — корпус; 2 — пятка; 3 — измерительный наконечник;

A — вылет

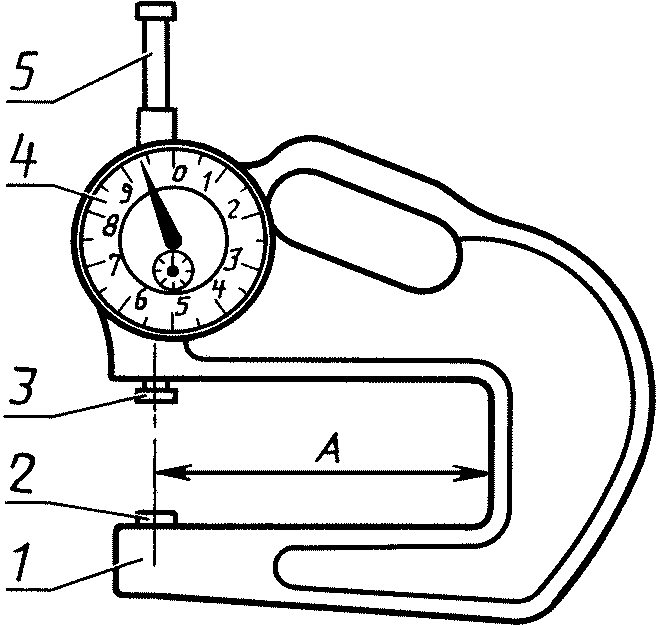

1 — корпус; 2 — неподвижный стержень; 3 — измерительный

Черт. 4

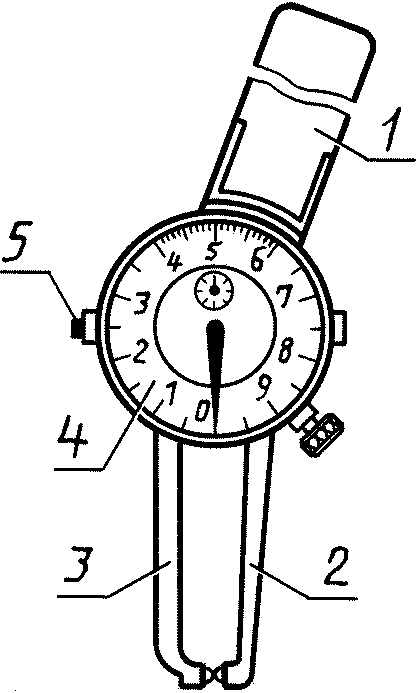

1 — ручка; 2 — неподвижный стержень; 3 — измерительный наконечник; 4 — отсчетное устройство; 5 — арретир

Черт. 5

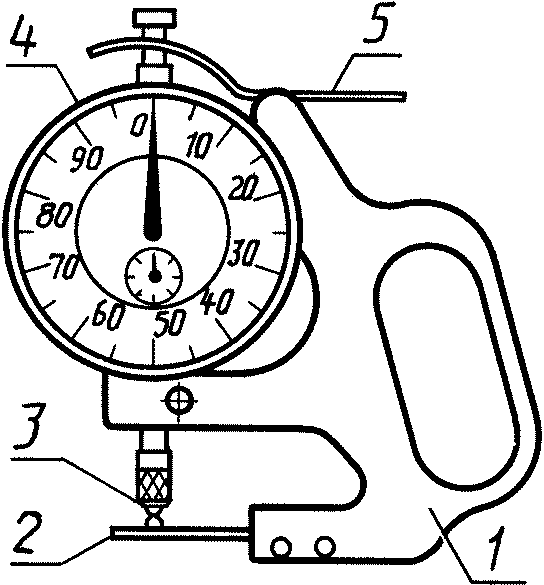

наконечник; 4 — отсчетное устройство; 5 — арретир

Черт. 6

Примечание. Черт. 1 - 6 не определяют конструкцию.

1.2. Типы, основные параметры и размеры толщиномеров и стенкомеров должны соответствовать указанным на черт. 1 - 6 и в табл. 1, 2.

Таблица 1

В миллиметрах

Таблица 2

Примечание. По заказу потребителя толщиномеры должны изготовляться с измерительной поверхностью диаметром, равным 16 и 30 мм.

1.3 Примеры условных обозначений:

• настольного толщиномера с диапазоном измерения 0 — 10 мм, с вылетом A = 60 мм, с нормированным измерительным усилием и не оснащенного твердым сплавом:

Толщиномер ТР 10-60 ГОСТ 11358-89

• ручного толщиномера с диапазоном измерения 0 — 25 мм, с вылетом A = 60 мм, с нормированным измерительным усилием и оснащенного твердым сплавом:

Толщиномер ТР 25-60Т ГОСТ 11358-89

• то же, без нормированного измерительного усилия и оснащенного твердым сплавом:

• стенкомера типа С-2 с диапазоном измерения 0 — 2 мм:

Стенкомер С-2 ГОСТ 11358-89

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Толщиномеры и стенкомеры следует изготовлять в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Предел допускаемой погрешности и размах показаний в любом рабочем положении при температуре (20 +/- 5) °C, изменении температуры за 30 мин на 0,5 °C и относительной влажности (60 +/- 20)% должны соответствовать значениям, указанным в табл. 3.

Таблица 3

Примечание. Под размахом показаний понимают наибольшую разность между отдельными повторными показаниями прибора, соответствующими одному и тому же значению измеряемой величины, при 10-кратном арретировании измерительного наконечника.

2.3. Измерительные поверхности толщиномеров должны быть плоскими, а стенкомеров — сферическими.

Радиус сфер измерительных поверхностей стенкомеров должен быть, мм:

1,0 — для стенкомеров типа С-2;

1,6 « » типов С-10А и С-10Б;

По заказу потребителя измерительные поверхности толщиномеров могут быть сферическими.

2.4. Измерительные поверхности толщиномеров и стенкомеров должны соответствовать требованиям, указанным в табл. 4.

Таблица 4

Примечания. 1. На расстоянии до 0,5 мм от края плоской измерительной поверхности допускаются завалы.

2. Измерительные поверхности толщиномеров должны быть стальными или оснащаться твердым сплавом; измерительные поверхности стенкомеров — стальными, а по заказу потребителя — твердосплавными.

3. Допускаемое смещение центров сферы стенкомеров типа С-10Б нормируется в плоскости, перпендикулярной неподвижному стержню.

(Измененная редакция, Изм. № 1).

2.5. Общий ход измерительного стержня толщиномеров типов ТН-10, ТР-10 и стенкомера типа С-2 должен превышать диапазон измерения не менее чем на 0,3 мм, а толщиномеров типов ТР-25, ТР-25Б, ТР-50Б и стенкомеров типов С-10А, С-10Б, С-25, С-50 — не менее чем на 0,5 мм.

(Измененная редакция, Изм. № 1).

2.7. Корпус толщиномеров типа ТР должен быть жестким. Изменение показаний толщиномеров от приложения к измерительной пятке силы, равной 10 Н, по оси измерения должно соответствовать значениям, указанным в табл. 5.

Таблица 5

В миллиметрах

2.8. Отсчетное устройство толщиномеров и стенкомеров с ценой деления 0,01 мм — по ГОСТ 577.

2.9. Предел регулирования нулевой установки толщиномеров и стенкомеров должен быть не менее +/- 10 делений шкалы.

2.10. Толщиномеры типов ТН и ТР с нормированным измерительным усилием и стенкомеры должны иметь устройство для арретирования (арретир).

2.11. Толщиномеры типа ТР без нормированного измерительного усилия должны иметь механизм отвода измерительного стержня в нерабочее (исходное) положение, а также устройство, предохраняющее измерительный стержень от износа в момент удара при возвращении его в исходное положение. Усилие возвратной пружины механизма отвода не должно превышать 4 Н для толщиномеров с диапазоном измерения 0 — 25 мм и 6 Н для толщиномеров с диапазоном измерения 0 — 50 мм.

2.12. Наружные нерабочие поверхности толщиномеров и стенкомеров должны иметь коррозионно-стойкое защитное покрытие по ГОСТ 9.303, ГОСТ 9.032.

2.13. Средняя наработка на отказ толщиномеров и стенкомеров — не менее 200000 условных измерений. Критерий отказа — несоответствие толщиномеров и стенкомеров требованиям п. 2.2.

2.14. Полный средний срок службы толщиномеров и стенкомеров — не менее четырех лет. Критерий предельного состояния — предельный износ или поломка контактных элементов рычажной системы или узла подвески измерительного рычага, характеризуемый невозможностью их восстановления механической обработкой.

2.13, 2.14. (Измененная редакция, Изм. № 1).

2.15. Среднее время восстановления толщиномеров и стенкомеров — не более 2 ч.

2.16 Срок сохраняемости — не менее двух лет.

2.17. К толщиномерам и стенкомерам прилагают паспорт, включающий в себя инструкцию по эксплуатации по ГОСТ 2.601.

Стенкомеры типа С-50 следует комплектовать с установочной мерой 25 мм, отвечающей требованиям, предъявляемым к концевым мерам длины 3-го класса точности по ГОСТ 9038.

2.18. Маркировка и упаковка толщиномеров и стенкомеров — по ГОСТ 13762.

2.19 На каждом толщиномере и стенкомере должны быть нанесены:

• порядковый номер по системе нумерации предприятия-изготовителя;
• год выпуска или его условное обозначение.

3. ПРИЕМКА

3.1. Для проверки соответствия толщиномеров и стенкомеров требованиям настоящего стандарта проводят государственные контрольные испытания, приемочный контроль, периодические испытания и испытания на надежность.

3.2. Государственные контрольные испытания — по ГОСТ 8.001 <> и ГОСТ 8.383 <>.

<*> На территории Российской Федерации действуют ПР 50.2.009-94.

3.3. При приемочном контроле каждый толщиномер и стенкомер проверяют на соответствие пп. 1.2 (в части измерительного усилия), 2.2, 2.4 (в части шероховатости, допускаемого смещения центров сферы, допуска плоскостности и параллельности), 2.5, 2.6, 2.9.

3.4. Периодические испытания проводят не реже раза в три года на не менее трех толщиномерах и трех стенкомерах из числа прошедших приемочный контроль на соответствие всем требованиям настоящего стандарта, кроме пп. 2.13 - 2.16.

3.5. Испытания на надежность проводят не реже одного раза в три года на соответствие требованиям пп. 2.13 - 2.16 по программам испытаний на надежность, разработанным в соответствии с ГОСТ 27.410 и утвержденным в установленном порядке. Допускается совмещать испытания на надежность с периодическими испытаниями.

(Измененная редакция, Изм. № 1).

4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

4.1. Поверка толщиномеров — по МИ 1724, стенкомеров — по МИ 1814.

4.2. Для проверки влияния транспортной тряски используют ударный стенд, создающий тряску с ускорением 30 м/с2 при частоте 80 — 120 ударов в минуту. Ящики с упакованными толщиномерами и стенкомерами закрепляют на стенде и испытывают при общем числе ударов 15000.

После испытания предел допускаемой погрешности и размах показаний не должны превышать значений, указанных в п. 2.2.

Испытания проводят в следующем режиме: сначала при температуре плюс (50 +/- 3) °C, затем минус (50 +/- 3) °C и далее при относительной влажности (95 +/- 3)% при температуре 35 °C. Выдержка в камерах в каждом режиме — не менее 2 ч. После испытаний предел допускаемой погрешности и размах показаний не должны превышать значений, указанных в п. 2.2.

4.4, 4.5. (Исключены, Изм. № 1).

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Транспортирование и хранение толщиномеров и стенкомеров — по ГОСТ 13762.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель гарантирует соответствие толщиномеров и стенкомеров требованиям настоящего стандарта при соблюдении правил транспортирования, хранения и эксплуатации.
