ПРЕДОХРАНИТЕЛИ ПЛАВКИЕ НИЗКОВОЛЬТНЫЕ
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К ПЛАВКИМ ПРЕДОХРАНИТЕЛЯМ ПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ
Low-voltage fuses. Part 2. Supplementary requirements for fuses for industrial application
ГОСТ 31196.2-2012 (IEC 60269-2:1986)
1 января 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены».
Сведения о стандарте
1. Подготовлен Обществом с ограниченной ответственностью «Всероссийский научно-исследовательский и конструкторско-технологический институт низковольтной аппаратуры (ООО „ВНИИэлектроаппарат“).»
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 24 мая 2012 г. № 41).
4. Приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2012 г. № 841-ст межгосударственный стандарт ГОСТ 31196.2-2012 (IEC 60269-2:1986) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Настоящий стандарт является модифицированным по отношению к международному стандарту IEC 60269-2:1986. Low-voltage fuses. Part 2. Supplementary requirements for fuses for industrial application (Предохранители плавкие низковольтные. Часть 2. Дополнительные требования к плавким предохранителям промышленного назначения).
Степень соответствия — модифицированная (MOD).
Стандарт подготовлен на основе применения ГОСТ Р 50339.1-92 (МЭК 269-2-86).
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемом информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт применяется совместно с ГОСТ IEC 60269-1-2012 «Предохранители плавкие низковольтные. Часть 1. Общие требования (МЭК 60269-1:2006 „Low-voltage fuses. Part 1. General requirements“) и дополняет или исключает соответствующие разделы и/или пункты ГОСТ IEC 60269-1.»
Настоящий стандарт распространяется на плавкие предохранители, предназначенные для применения, в основном, в промышленных установках, и устанавливает нормы, правила и методы испытаний, которые дополняют или исключают соответствующие разделы и/или пункты ГОСТ IEC 60269-1.
Нумерация пунктов и таблиц данного стандарта аналогична нумерации по ГОСТ IEC 60269-1, дополнительные таблицы обозначены прописными латинскими буквами.
1. Общие положения
Плавкие предохранители промышленного назначения должны соответствовать всем требованиям настоящего стандарта и стандарта ГОСТ IEC 60269-1.
1.1 Область распространения
Требования настоящего стандарта предъявляют к плавким предохранителям, эксплуатируемым в промышленных установках, в которых плавкие вставки предохранителей доступны для эксплуатации и замены только уполномоченному на это квалифицированному персоналу.
1.2 Цель
В настоящем стандарте устанавливают следующие характеристики плавких предохранителей:
- времятоковые характеристики;
- характеристики I^{2}t ;
- стандартные конструкционные характеристики;
- потери мощности и рассеиваемая мощность.
4. Классификация
Плавкие предохранители классифицируют в соответствии с классификацией системы плавких предохранителей, к которой они принадлежат.
5. Характеристики плавких предохранителей
5.3.2. Номинальные токи держателей плавких предохранителей должны соответствовать указанным в ГОСТ 31196.3.
5.5 Номинальные потери мощности в плавкой вставке и номинальная мощность, рассеиваемая держателем
Номинальные потери и рассеиваемая мощность характеризуют систему плавких предохранителей.
Их значения для систем плавких предохранителей указаны в ГОСТ 31196.3.
5.6 Пределы времятоковых характеристик
Пределы времятоковых характеристик плавких вставок gG и gM при температуре окружающего воздуха 20 °C приведены в таблицах 2 и 3 ГОСТ IEC 60269-1.
Пределы времятоковых характеристик плавких вставок aM при температуре окружающего воздуха 20 °C приведены в таблице A и на рисунке 1. Стандартизованные значения коэффициентов:
Предельные значения времен отключения и преддугового
для плавких вставок aM для любого номинального тока I_{n}
| Ток срабатывания | 4I_{n} | 6,3I_{n} | 8I_{n} | 10I_{n} | 12,5I_{n} | 19I_{n} |
|---|---|---|---|---|---|---|
| Время отключения, с, не более | - | 60 | - | - | 0,5 | 0,1 |
| Преддуговое время, с, не более | 60 | - | 0,5 | 0,2 | - | - |

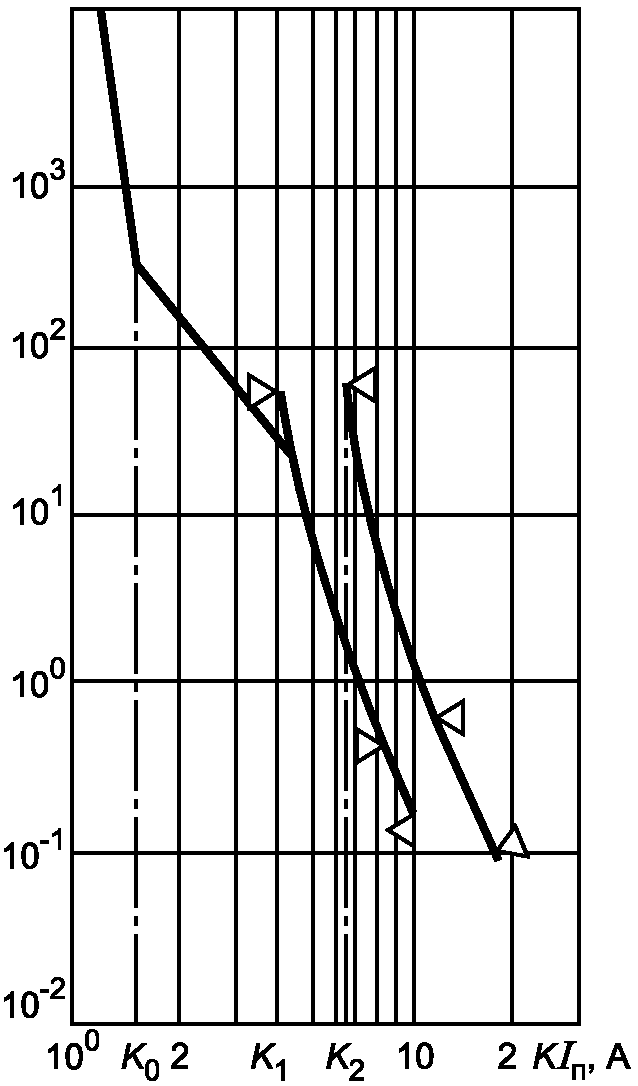

Рисунок 1. Времятоковые характеристики плавких вставок aM
(при любом номинальном токе)
5.7.2 Минимальная отключающая способность
Значения минимальной отключающей способности должны соответствовать указанным в таблице B.
Минимальная отключающая способность
| Номинальное напряжение U_{n} , В | Отключающая способность, кА |
|---|---|
| До 660 включ. переменного тока | 50 |
| « 750 » постоянного тока | 25 |
6. Маркировка
6.1 Маркировку держателей — габарит;
6.2 Маркировку плавких вставок:
7.7 Характеристика I^{2}t
Наибольшие допустимые значения I^{2}t для плавких вставок aM указаны в таблице C при испытательном напряжении 1,1U_{n} в условиях испытания 2 для плавких вставок с наибольшим номинальным током для каждой однородной серии.
Наибольшие допустимые значения I^{2}t для плавких вставок aM при ожидаемых токах, соответствующих преддуговому времени, не более 0,01 с
| Номинальное напряжение U_{n} , В | I^{2}t , \text{А}^{2} \cdot \text{с} |
|---|---|
| До 400 | 18I^{2}t |
| Св. 400 до 500 включ. | 24I^{2}t |
| « 500 » 660 «» | 35I^{2}t |
8. Испытания
8.4.3.3 Проверка времятоковых характеристик и их граничных значений
8.4.3.3.2 Проверка граничных значений
Приведенные ниже испытания можно проводить при пониженном напряжении.
Для плавких вставок aM дополнительно к указанным в ГОСТ IEC 60269-1 проводят испытания при токах, указанных в 1-й строке таблицы A.
Плавкая вставка должна сработать в течение времен, указанных во 2-й строке таблицы A при соответствующих им токах, и не должна сработать в течение времен, указанных в 3-й строке таблицы A при соответствующих им токах.
8.9.1 Проверка термостойкости держателя
Держатели, оснащенные плавкими вставками с максимальными потерями мощности, соответствующими рассеиваемой держателями энергии, должны предварительно быть испытаны на воздействие циклических токов согласно 8.4.3.2 ГОСТ IEC 60269-1. После охлаждения до нормальной температуры следует проверить отключающую способность при токе I_{1} в соответствии с п. 8.5 ГОСТ IEC 60269-1.
Плавкие вставки, корпус или наполнитель которых содержит органическое вещество, должны подвергаться такому же испытанию при токах I_{1} и I_{5} .
8.11.1 Механическая прочность
8.11.1.1 Механическая прочность держателей
Держатель, оснащенный эталонной плавкой вставкой согласно ГОСТ IEC 60269-1 либо плавкой вставкой с наибольшими значениями номинального тока и потерь мощности, допустимыми для данного держателя, должен быть подвергнут испытанию на превышение температуры при номинальном токе.
В конце испытания на превышение температуры плавкую вставку следует 100 раз вставить в основание предохранителя и извлечь из него.
По завершении этих испытаний все части должны оставаться целыми и нормально функционировать.
Соблюдение этих требований должно проверяться дополнительным испытанием на превышение температуры при номинальном токе. В результате этого испытания превышение температуры частей не должно увеличиться более чем на 5 К или больше чем на 15% по сравнению с результатами испытаний на превышение температуры, проведенных перед испытанием на механическую прочность.
