ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

НИЗКОВОЛЬТНЫЕ ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ

ЧАСТЬ 2

ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К ПЛАВКИМ ПРЕДОХРАНИТЕЛЯМ ПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ

Low-voltage fuses. Part 2. Supplementary requirements for fuses for industrial application

ГОСТ Р 50339.1-92 (МЭК 269-2-86)

Группа Е71

Дата введения 1 января 1994 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Подготовлен и внесен Акционерным обществом «Электрические низковольтные аппараты и системы».

Разработчики: Г.А. Гапоненко; Р.С. Хмельницкий, канд. техн. наук (руководитель темы); О.М. Точилин; А.И. Маргулис; А.Н. Бриллиант; А.В. Андреева.

2. Утвержден и введен в действие Постановлением Госстандарта России от 08.10.1992 № 1337.

Настоящий стандарт подготовлен методом прямого применения международного стандарта МЭК 269-2-86 «Низковольтные плавкие предохранители. Часть 2. Дополнительные требования к плавким предохранителям промышленного назначения» и полностью ему соответствует.

3. Срок проверки — 1998 г.

4. Введен впервые.

5. Ссылочные нормативно-технические документы

Настоящий стандарт распространяется на плавкие предохранители, предназначенные для применения, в основном, в промышленных установках, и устанавливает нормы, правила и методы испытаний, которые дополняют или исключают соответствующие разделы и/или пункты ГОСТ Р 50339.0.

Нумерация пунктов и таблиц данного стандарта аналогична нумерации по ГОСТ Р 50339.0, дополнительные таблицы обозначены прописными латинскими буквами.

1. ОБЩИЕ ПОЛОЖЕНИЯ

Плавкие предохранители промышленного назначения должны соответствовать всем требованиям настоящего стандарта и стандарта ГОСТ Р 50339.0.

1.1 Область распространения

Требования настоящего стандарта предъявляют к плавким предохранителям, эксплуатируемым в промышленных установках, в которых плавкие вставки предохранителей доступны для эксплуатации и замены только уполномоченному на это квалифицированному персоналу.

1.2 Цель

В настоящем стандарте устанавливают следующие характеристики плавких предохранителей:

• минимальная номинальная отключающая способность;
• времятоковые характеристики;
• характеристики I^{2}t ;
• стандартные конструкционные характеристики;
• потери мощности и рассеиваемая мощность.

4. КЛАССИФИКАЦИЯ

Плавкие предохранители классифицируют в соответствии с классификацией системы плавких предохранителей, к которой они принадлежат.

5. ХАРАКТЕРИСТИКИ ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ

5.3.2. Номинальные токи держателей плавких предохранителей должны соответствовать указанным в ГОСТ Р 50339.3.

5.5 Номинальные потери мощности в плавкой вставке и номинальная мощность, рассеиваемая держателем

Номинальные потери и рассеиваемая мощность характеризуют систему плавких предохранителей.

Их значения для систем плавких предохранителей указаны в ГОСТ Р 50339.3.

5.6 Пределы времятоковых характеристик

Пределы времятоковых характеристик плавких вставок gG и gM при температуре окружающего воздуха 20 °C приведены в табл. 2 и 3 ГОСТ Р 50339.0.

Пределы времятоковых характеристик плавких вставок aM при температуре окружающего воздуха 20 °C приведены в табл. A и на черт. 1. Стандартизованные значения коэффициентов: K_{0} = 1,5;K_{1} = 4;K_{2} = 6,3 .

Предельные значения времен отключения и преддугового для плавких вставок aM для любого номинального тока I_{n}

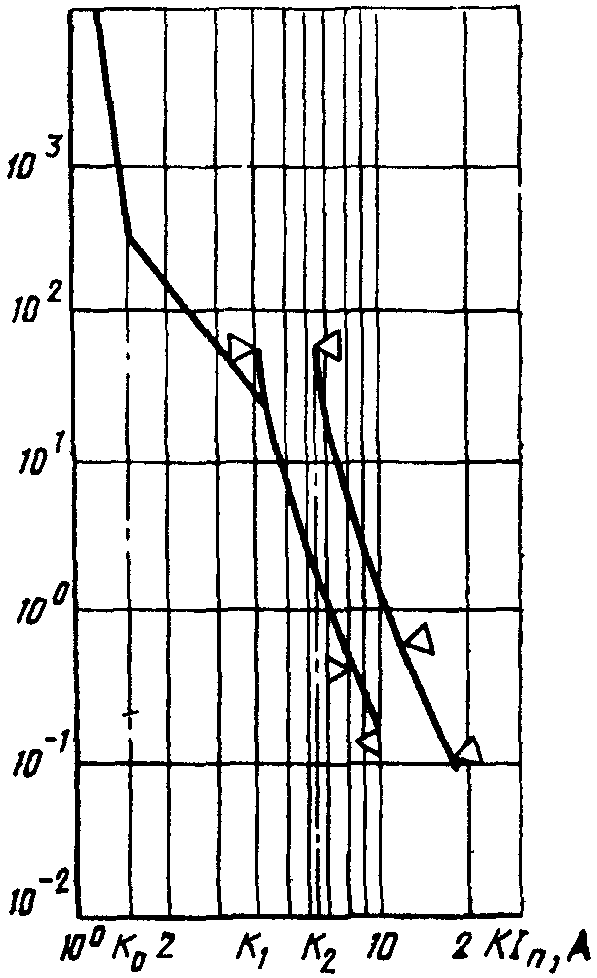

Времятоковые характеристики плавких вставок aM

Черт. 1

5.7.2 Минимальная отключающая способность

Значения минимальной отключающей способности должны соответствовать указанным в табл. B.

Таблица B

Минимальная отключающая способность

6. МАРКИРОВКА

Дополнительно к требованиям ГОСТ Р 50339.0 устанавливают:

6.1 Маркировку держателей — габарит;

6.2 Маркировку плавких вставок:

• номинальную отключающую способность.

7.7 Характеристика I^{2}t

Наибольшие допустимые значения I^{2}t для плавких вставок aM указаны в табл. C при испытательном напряжении 1,1U_{n} в условиях испытания 2 для плавких вставок с наибольшим номинальным током для каждой однородной серии.

Таблица C

Наибольшие допустимые значения I^{2}t для плавких вставок aM при ожидаемых токах, соответствующих преддуговому времени не более 0,01 с

8. ИСПЫТАНИЯ

8.4.3.3 Проверка времятоковых характеристик и их граничных значений

8.4.3.3.2 Проверка граничных значений

Приведенные ниже испытания можно проводить при пониженном напряжении.

Для плавких вставок aM дополнительно к указанным в ГОСТ Р 50339.0 проводят испытания при токах, указанных в 1-й строке табл. A.

Плавкая вставка должна сработать в течение времен, указанных во 2-й строке табл. A при соответствующих им токах, и не должна сработать в течение времен, указанных в 3-й строке табл. A при соответствующих им токах.

8.9.1 Проверка термостойкости держателя

Держатели, оснащенные плавкими вставками с максимальными потерями мощности, соответствующими рассеиваемой держателями энергии, должны предварительно быть испытаны на воздействие циклических токов согласно п. 8.4.3.2 ГОСТ Р 50339.0. После охлаждения до нормальной температуры следует проверить отключающую способность при токе I_{1} в соответствии с п. 8.5 ГОСТ Р 50339.0.

8.11.1 Механическая прочность

8.11.1.1 Механическая прочность держателей
