МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРЕДОХРАНИТЕЛИ ПЛАВКИЕ НИЗКОВОЛЬТНЫЕ

ЧАСТЬ 3

ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К ПЛАВКИМ ПРЕДОХРАНИТЕЛЯМ БЫТОВОГО И АНАЛОГИЧНОГО НАЗНАЧЕНИЯ

Low-voltage fuses. Part 3. Supplementary requirements for fuses for use by unskilled persons

(IEC 60269-3:1987, IEC 60269-3А:1978, MOD)

ГОСТ 31196.3-2012

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены».

Сведения о стандарте

1. Подготовлен Обществом с ограниченной ответственностью «Всероссийский научно-исследовательский и конструкторско-технологический институт низковольтной аппаратуры (ООО „ВНИИэлектроаппарат“).»

2. Внесен Федеральным агентством по техническому регулированию и метрологии.

3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 24 мая 2012 г. № 41).

За принятие стандарта проголосовали:

4. Приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2012 г. № 843-ст межгосударственный стандарт ГОСТ 31196.3-2012 (IEC 60269-3:1987, IEC 60269-3А:1978) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.

Настоящий стандарт является модифицированным по отношению к международным стандартам IEC 60269-3:1987 и IEC 60269-3A:1978 «Low-voltage fuses. Part 3. Supplementary requirements for fuses for use by unskilled persons (Fuses mainly for household and similar applications)» (МЭК 60269-3:1987, МЭК 60269-3А:1978 «Предохранители плавкие низковольтные. Часть 3. Дополнительные требования к плавким предохранителям бытового и аналогичного назначения»).

Стандарт подготовлен на основе применения ГОСТ Р 50339.3-92 (МЭК 269-3-87, МЭК 269-3А-78).

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемом информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.»

Введение

Настоящий стандарт применяется совместно с ГОСТ 31196.0-2012 «Предохранители плавкие низковольтные. Часть 1. Общие требования (МЭК 60269-1:1998 „Low-voltage fuses. Part 1. General requirements“)» и дополняет или исключает соответствующие разделы и/или пункты ГОСТ 31196.0.

Настоящий стандарт распространяется на плавкие предохранители бытового и аналогичного назначения, предназначенные для эксплуатации неквалифицированным персоналом (далее — плавкие предохранители), и устанавливает нормы, правила и методы испытаний, которые дополняют, изменяют или исключают соответствующие разделы и (или) пункты ГОСТ 31196.0.

Нумерация пунктов и таблиц настоящего стандарта идентична соответствующим пунктам и таблицам ГОСТ 31196.0.

Новые таблицы обозначены прописными латинскими буквами.

Новые Приложения обозначены прописными буквами А, ДА.

1. Общие положения

Плавкие предохранители должны соответствовать требованиям настоящего стандарта и требованиям ГОСТ 31196.0.

Плавкие предохранители, которые предполагается использовать в установках, где, как правило, устанавливаются плавкие предохранители промышленного применения, они должны удовлетворять требованиям ГОСТ 31196.0.

1.1 Область распространения

Требования настоящего стандарта относятся к плавким предохранителям с плавкими вставками gG, с номинальным током не выше 100 А и номинальным переменным напряжением не выше 500 В.

1.2 Цель

В дополнение к ГОСТ 31196.0 устанавливают следующие характеристики плавких предохранителей:

• номинальное напряжение;
• номинальные потери мощности плавкой вставки и номинальную мощность, рассеиваемую держателями;
• времятоковые характеристики;
• граничные значения, характеристики I^{2}t , условные токи и времена;
• номинальную отключающую способность;
• маркировку плавкого предохранителя;
• требования к конструкции;
• испытания.

4. Классификация

Плавкие предохранители классифицируют по системе плавких предохранителей, к которой они принадлежат.

5. Характеристики плавких предохранителей

5.2 Номинальное напряжение

Значения номинальных напряжений должны соответствовать номинальным напряжениям по таблице 1 ГОСТ 31196.0 до 500 В включ.

5.3 Номинальный ток

5.3.2 Номинальный ток держателя

Номинальный ток держателя равен наибольшему номинальному току плавкой вставки, для которой он предназначен.

5.3.3 Номинальный ток калибровочной втулки

Номинальный ток калибровочной втулки (при ее наличии) равен наибольшему току плавкой вставки, которую можно установить в предохранитель с данной калибровочной втулкой.

5.5 Номинальные потери мощности плавкой вставки и номинальная мощность, рассеиваемая держателем

Номинальные потери мощности и номинальная мощность, рассеиваемая держателем, зависят от системы плавких предохранителей и приведена в ГОСТ 31196.0.

5.6 Пределы времятоковых характеристик

Стандартные пределы времятоковых характеристик, отнесенные к температуре окружающего воздуха 20 °C, указаны в таблицах 2 и 3 ГОСТ 31196.0.

5.7 Диапазон отключения и отключающая способность

5.7.2 Номинальная отключающая способность

Наименьшая допустимая номинальная отключающая способность приведена в таблице А.

6. Маркировка

6.4 Маркировка калибровочных втулок

Маркировка калибровочных втулок должна содержать:

• наименование изготовителя или его товарный знак;
• номинальный ток или цветовой код.

На малогабаритных калибровочных втулках наименование изготовителя или его товарный знак можно не маркировать, если они указаны на упаковке.

7. Стандартные требования к конструкции

Основные размеры плавких предохранителей приведены в Приложении ДА.

7.1 Механическая часть

7.1.3. Требования к контактам плавкого предохранителя — по Приложению А.

7.1.4 Невзаимозаменяемость

Плавкие предохранители данной серии должны быть сконструированы так, чтобы одну плавкую вставку нельзя было случайно заменить другой с номинальным током выше заданного значения.

7.1.5 Конструкция основания

Основание плавкого предохранителя должно быть сконструировано так, чтобы его можно было надежно закрепить способом, исключающим возможность случайного смещения.

Основание, снабженное калибровочной втулкой, следует оснастить приспособлением для удержания этой втулки на месте, чтобы ее можно было удалить только с помощью соответствующего инструмента.

Крышки оснований, обеспечивающие защиту от соприкосновения с частями, находящимися под напряжением, должны выдерживать механические нагрузки, связанные с закреплением, и прочно закрепляться таким образом, чтобы после установки на место их можно было удалить с помощью инструмента или намеренным воздействием.

Выводы должны быть пригодны для присоединения проводников с соответствующей площадью поперечного сечения.

7.1.6 Конструкция держателя плавкой вставки

Держатель следует снабдить приспособлениями для удержания плавкой вставки в нужном положении, независимо от того, встроен или нет держатель в основание.

Держатели плавких вставок с указателем срабатывания должны быть снабжены соответствующим отверстием для наблюдения за этим указателем. Это отверстие должно быть закрыто глазком из прозрачного материала или другим подходящим средством защиты от возможных выбросов из указателя срабатывания.

7.1.7 Конструкция плавкой вставки

Конструкция плавкой вставки должна исключать возможность удаления или замены частей, обеспечивающих отсутствие взаимозаменяемости.

В плавких предохранителях, снабженных указателем срабатывания, он должен быть виден, когда плавкая вставка находится на держателе.

7.1.8 Конструкция калибровочной втулки

Калибровочная втулка должна быть сконструирована так, чтобы выдерживать нормальные эксплуатационные нагрузки.

7.1.9 Механическая прочность плавкой вставки

Плавкая вставка должна характеризоваться достаточной механической прочностью, а ее контакты должны быть надежно закреплены.

7.3 Превышение температуры, потери мощности плавких вставок и мощность, рассеиваемая держателем

Предельное превышение температуры выводов

Если к основанию присоединяют проводники с поперечным сечением по ГОСТ 31196.0 (таблица 10), предельное превышение температуры выводов при соответствующем номинальном токе основания не должно быть более 65 К.

7.9 Защита от поражения электрическим током

Конструкция плавкого предохранителя должна исключать доступ к частям, находящимся под напряжением, при условии, что основание смонтировано и подключено для нормальной эксплуатации, а плавкая вставка, держатель и одна или несколько калибровочных втулок, если они предусмотрены, находятся в заданном положении. При наличии в основаниях открытых частей, находящихся под напряжением, которые при монтаже должны закрываться экранами, не составляющими части плавкого предохранителя, эти части, находящиеся под напряжением, считают недоступными.

Степень защиты плавкого предохранителя в нормальных условиях эксплуатации должна быть не ниже IP20. На время замены плавкой вставки степень защиты можно уменьшить до IP10 (см. Приложение А).

Если используют держатель, плавкая вставка должна удерживаться в нем при монтаже его в основании и удалении из него.

8. Испытания

8.3 Проверка превышения температуры и потерь мощности

8.5 Проверка отключающей способности

8.5.5 Методика испытания

8.5.5.1. Чтобы удостовериться, что плавкий предохранитель удовлетворяет требованиям ГОСТ 31196.0 (подраздел 7.5), необходимо провести испытания 1 и 2 в соответствии с ГОСТ 31196.0 (таблица XII А).

Плавкие вставки с постоянными значениями I^{2}t периоды меньше 0,01 с можно подвергать не указанным испытаниям, а испытаниям, описанным ниже:

Испытание № 1

Этому испытанию должны быть подвергнуты три образца при номинальной отключающей способности. Момент включения для всех трех образцов ориентировочно можно определить по рисунку 1 в настоящем стандарте при условии, что момент возникновения дуги соответствует требованиям ГОСТ 31196.0.

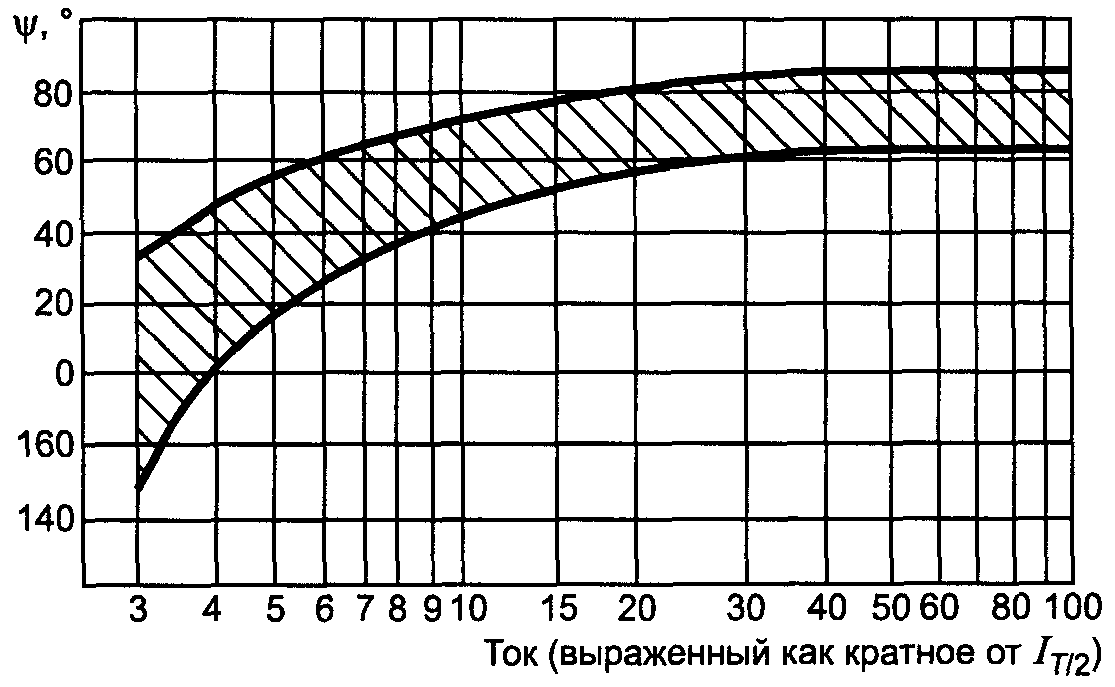

Рисунок 1. Момент включения тока при испытании № 1

Испытание № 2

Этому испытанию должны быть подвергнуты три образца при ожидаемых токах, указанных в таблице B.

Таблица B

на отключающую способность, А

8.5.8 Приемлемые результаты испытания

В дополнение к требованиям ГОСТ 31196.0 почернение контрольного глазка не является браковочным признаком.

8.11 Механическая прочность резьбы

Описанному ниже испытанию подвергают винты, предназначенные для крепления проводов к выводам и крепления крышек, но не для крепления основания к опорной поверхности.

Винты затягивают и отпускают пятикратно при металлической резьбе и десятикратно при неметаллической резьбе с помощью подходящего испытательного гаечного ключа или отвертки с приложением крутящего момента по таблице C.

Таблица C

Механическая прочность резьбы

При испытании винтов выводов в вывод вставляют проводник с наибольшим поперечным сечением из указанных изготовителем или в ГОСТ 31196.0. После каждой операции проводник следует смещать, чтобы винт воздействовал на новый участок поверхности.

Во время этого испытания недопустимы какие-либо изменения, ухудшающие эксплуатационные качества винтового соединения.

8.11.2.2 Проверка стойкости к аномальному перегреву и огню

8.11.2.2.5 Степень жесткости испытания

Согласно ГОСТ 31196.0 (подпункты 8.11.2.2 и 8.11.2.5) температура кончика раскаленной проволоки должна составлять: ((650 +/- 10) °C по п. 8.11.2.2.5b) и ((960 +/- 10) °C по п. 8.11.2.2.5b).

8.11.2.6 Размеры и невзаимозаменяемость

Соответствие ГОСТ 31196.0 (пункт 8.1.4) и 7.1.4 настоящего стандарта следует проверять путем измерения плавких вставок и сопряженных с ними других частей плавкого предохранителя. Эти размеры должны совпадать с соответствующими значениями, указанными изготовителем.

Ось абсцисс. Ток (выраженный как значение, кратное I_{T/2} ) I_{T/2} — симметричный ток (действующее значение), вызывающий расплавление плавкого предохранителя за время одного полупериода.

Ось ординат. \psi — угол включения тока после прохождения через нуль напряжения источника.

7.1.3 Контакты плавкого предохранителя

Контактное усилие не должно зависеть от квалификации потребителя, работающего с плавким предохранителем.

7.9 Защита от поражения электрическим током

Степень защиты от поражения электрическим током удара во время замены плавкой вставки должна быть не ниже IP20.

Ниже приведены размеры основных частей плавких предохранителей следующих видов.

1. Плавкие предохранители типа D и резьбовые предохранители.

2. Цилиндрические плавкие вставки типа B.

3. Плавкие вставки втычного типа на 220 В.

Примечание. Ниже приведены сноски для рисунков и таблицы:

<1> Диаметр указателя срабатывания;

<2> Максимальное значение d_{1} не должно быть более 13,5 мм для плавких вставок D01, D02 и D03 и 10 мм для плавких вставок DII и DIII при измерении от нижнего контакта;

<3> В некоторых странах вместо номинального тока 35 А применяют номинальные токи 32 и 40 А;

<4> Вариант формы;

<5> Необязательная металлическая крышка. Корпус плавкой вставки — из керамики, металлические части (заштрихованные) — из меди.

типа D

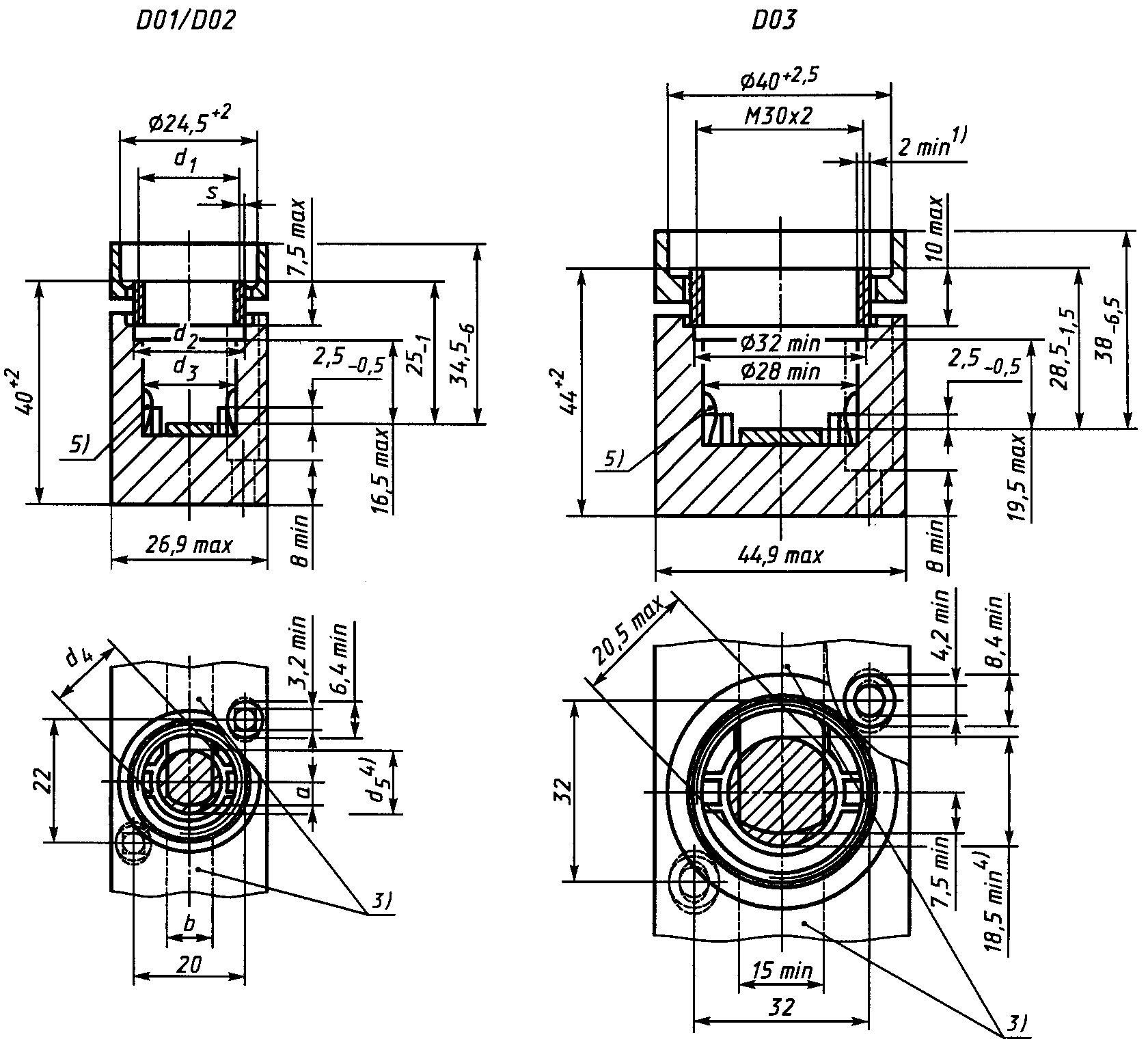

типа D, лист 1

Изоляционные части выполнены из керамики, резьбовая гильза — из меди или ее сплавов.

Размеры в мм

Примечание. Ниже приведены сноски для рисунков и таблицы:

<1> Допуск в первом витке резьбы;

<2> Только толщина нижней части соединительной полосы, минимальная эффективная длина резьбы в соединительной полосе 2,2 мм (DII) и 3,2 мм (DIII) для W 3/16»;

<3> Сечение соединительных полос — не менее Q мм2;

<4> В пределах заштрихованного круга не допускаются выступы выше контактной зоны;

<5> Упругий захват для калибровочной втулки;

<6> Эффективная длина резьбы не менее 7 мм от вершины резьбовой части;

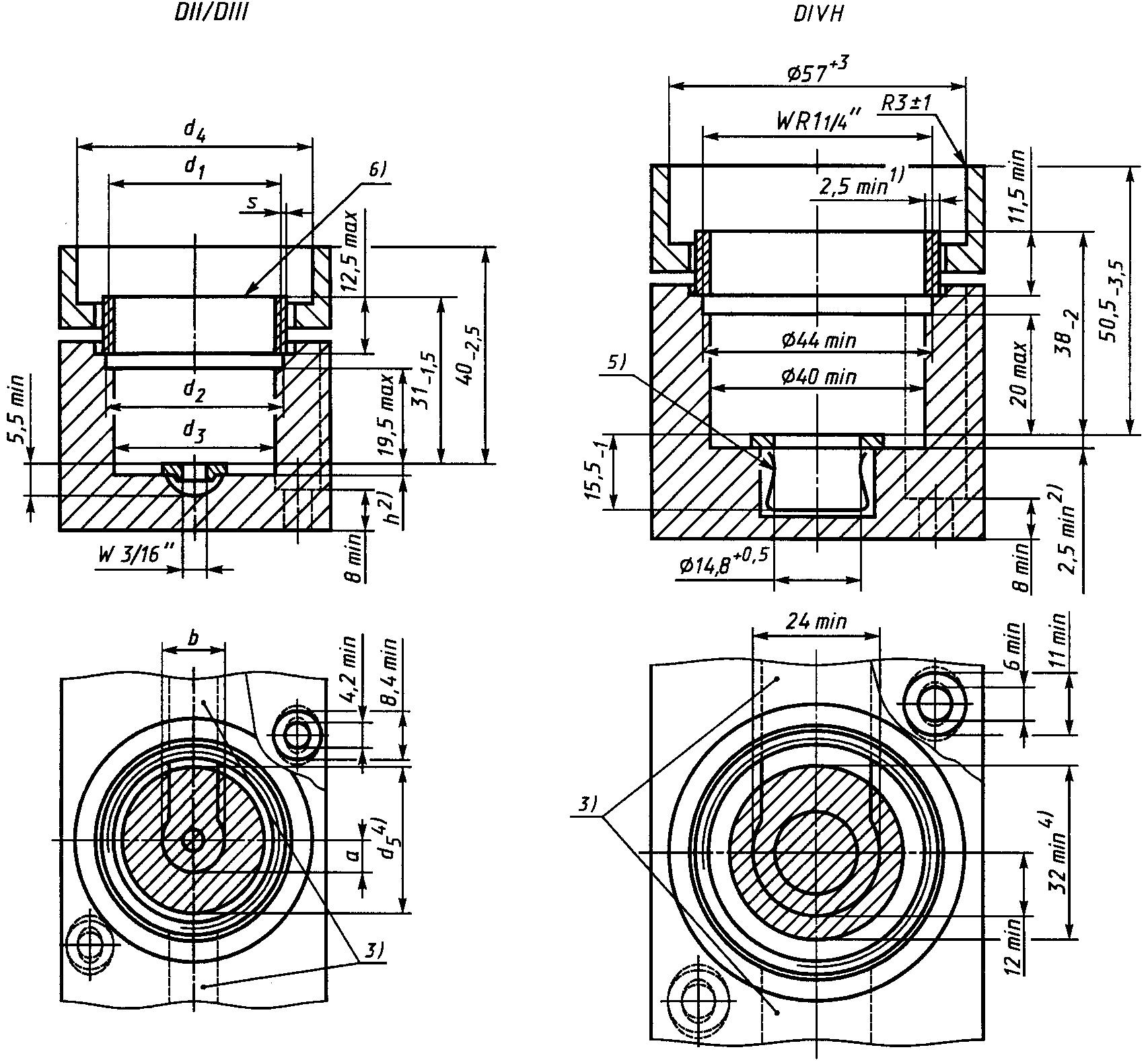

Рисунок 2, лист 2

Изоляционные части выполнены из керамики, резьбовая гильза — из меди или ее сплавов.

Примечание. Ниже приведены сноски для рисунков и таблицы:

<1> Среднее значение;

<2> Удерживающий зажим;

<3> Допуск в первом витке резьбы для типа D03 и  для типа DIVH.

предохранителей типа D

Изоляционные части выполнены из керамики, контактные части — из меди или ее сплавов.

Размеры в мм

Примечание. Ниже приведены сноски для рисунков и таблицы:

<1> Табличные значения для указанной величины номинального тока действительны и для номинальных токов 32 и 40 А.

<2> Цветная поверхность, другой маркировки не требуется.

<3> Цветная поверхность.

предохранителей типа D

Токоведущие части выполнены из меди или ее сплавов, изоляционные части — из материала с достаточной теплостойкостью.

резьбового типа на 380 В

Токоведущие части выполнены из меди или ее сплавов, изоляционные части — из материала с достаточной теплостойкостью.

предохранителей резьбового типа на 380 В

Токоведущие части выполнены из меди или ее сплавов, изоляционные части из материала с достаточной теплостойкостью.

Примечание. Предусмотрены средства для удержания плавкой вставки внутри держателя плавкой вставки.

плавких предохранителей резьбового типа на 380 В

Основные размеры плавких вставок типа В.

Размеры в мм

Примечание. Ниже приведены сноски для рисунка и таблицы:

<1> Цилиндрическая часть, в пределах которой не допускается превышать установочных допусков;

<2> Диаметр патрона между колпачками не должен превышать диаметр с;

<4> Плавкие вставки, предназначенные для электрических соединителей.

Рисунок 8. Основные размеры плавких вставок типа В

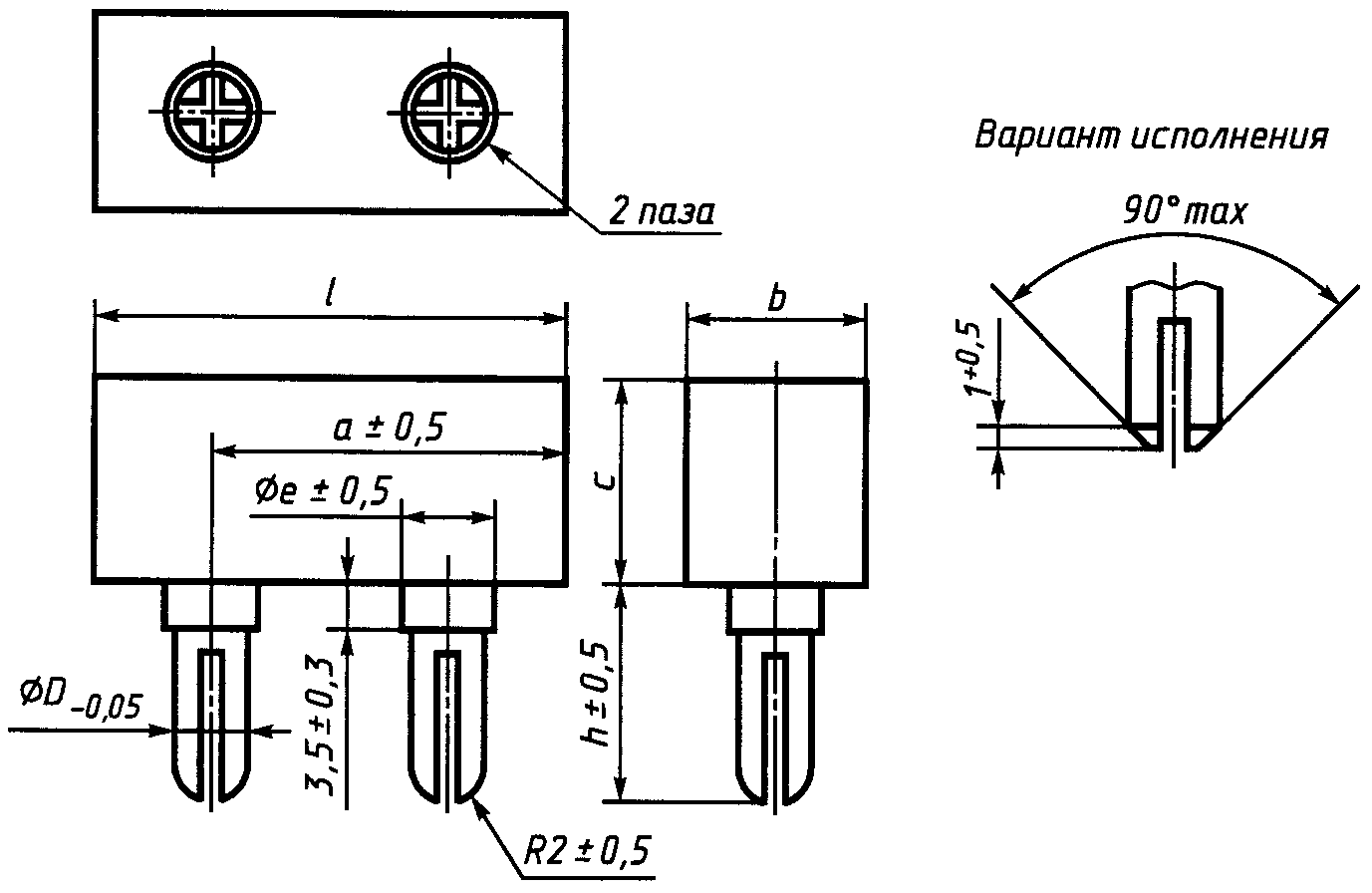

втычного типа на 220 В

с передним присоединением проводов

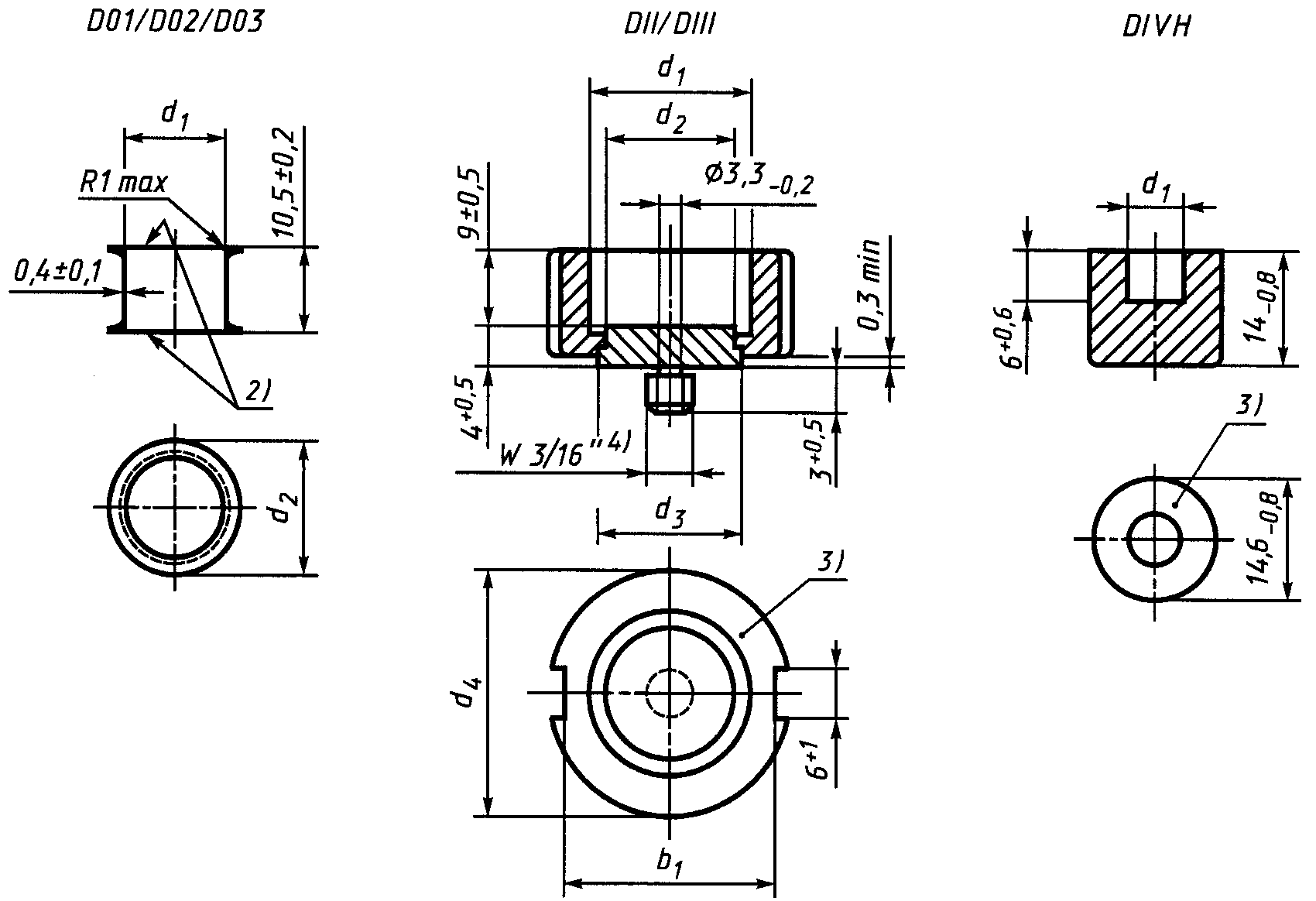

Рисунок 11. Калибровочная втулка
