ГОСТ 3.1407-86. Межгосударственный стандарт. Единая система технологической документации. Формы и требования к заполнению и оформлению документов на технологические процессы (операции), специализированные по методам сборки

(утв. и введен в действие Постановлением Госстандарта СССР от 25.11.1986 № 3542)

Утвержден и введен в действие Постановлением Государственного

ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ

ФОРМЫ И ТРЕБОВАНИЯ К ЗАПОЛНЕНИЮ И ОФОРМЛЕНИЮ ДОКУМЕНТОВ НА ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ (ОПЕРАЦИИ), СПЕЦИАЛИЗИРОВАННЫЕ ПО МЕТОДАМ СБОРКИ

Unified system for technological documentation. Forms and requirements for filling and arrangement of documents on technological processes (operations) specialized in assembling methods

ГОСТ 3.1407-86

Группа Т53

ОКСТУ 0003

Дата введения 1 января 1988 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Государственным комитетом СССР по стандартам.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 25.11.1986 № 3542.

3. Взамен ГОСТ 3.1406-74, ГОСТ 3.1407-74, ГОСТ 3.1411-74, ГОСТ 3.1413-73, ГОСТ 3.1417-74, ГОСТ 3.1419-74, ГОСТ 3.1422-75, ГОСТ 3.1426-76, ГОСТ 3.1427-77, ГОСТ 3.1430-78.

Обозначение НТД, на который дана ссылка	Номер пункта, приложения
ГОСТ 2.004-88	2.1
ГОСТ 2.312-72	2.9.4
ГОСТ 3.1103-82	2.6, Приложение 2
ГОСТ 3.1105-84	1.1, Приложение 1
ГОСТ 3.1107-81	1.5, 2.4
ГОСТ 3.1118-82	1.1, 1.3.3, 2.8.1, 2.11.1, Приложение 1
ГОСТ 3.1119-83	2.4, 2.13
ГОСТ 3.1120-83	2.5
ГОСТ 3.1121-84	1.1, 2.4, 2.13, Приложение 1
ГОСТ 3.1122-84	1.1, Приложение 1
ГОСТ 3.1123-84	1.1
ГОСТ 3.1129-93	2.1
ГОСТ 3.1130-93	2.1
ГОСТ 3.1502-85	1.1
ГОСТ 3.1702-79	1.4
ГОСТ 3.1703-79	2.3
ГОСТ 3.1704-81	2.3
ГОСТ 3.1705-81	2.3
ГОСТ 11969-93	Приложение 1
ГОСТ 19249-73	2.9.4, Приложение 1

Настоящий стандарт устанавливает формы и требования к заполнению и оформлению технологических документов, проектируемых различными методами, на основные и сопутствующие процессы и операции, специализированные по методам сборки (включая сварку, пайку, клепку, монтаж, склеивание, обмотку и изолирование, а также промывку, пропитку, сушку, настройку, регулировку, выполнение слесарных и прочих операций) отдельно или комплексно применяемых при изготовлении изделий (составных частей изделий) машиностроения и приборостроения.

1. ФОРМЫ И ТРЕБОВАНИЯ К ЗАПОЛНЕНИЮ ДОКУМЕНТОВ

1.1. В зависимости от типа и характера производства, стадии разработки технологической документации (далее — документации), степени детализации описания и применяемых методов сборки, выбор документов соответствующих видов устанавливает разработчик документов по табл. 1.

Таблица 1

Тип производства	Стадии разработки документации	Степень детализации описания ТП	Наименование метода (процесса, операции)	Наименование вида и обозначение формы документа	Условное обозначение документа, функции которого выполняет документ	Указания по применению
Единичное, мелко-	Предварительный проект.	Маршрутное, маршрутно-	Все методы сборки, а также	Маршрутная карта (МК), формы 2,	КТП, КТТП	Для описания операций сборки и указания
серийное	Разработка документации опытного образца (опытной партии)	операционное	сопутствующие операции (процессы) Настройка и регулировка	1б, 4, 3б по ГОСТ 3.1118 То же « » « » « Ведомость деталей (сборочных единиц) к типовому (групповому) технологическому процессу или операции (ВТП или ВТО), формы 6, 6а, 7, 7а по ГОСТ 3.1121 Ведомость технологических документов (ВТД), формы 4, 4а, 5, 5а по ГОСТ 3.1122 Комплектовочная карта (КК), формы 6, 6а, 7, 7а по ГОСТ 3.1123 Технологическая инструкция (ТИ), формы 5, 5а по ГОСТ 3.1105»	КТИ ВТП (ВТО) ОК КТО КН КК ВТП (ВТО) ВТД КК КТП	сопутствующих операций (процессов) в технологической последовательности выполнения. Для указания данных по технологическим режимам в тексте содержания перехода или на отдельной строке с привязкой к служебному символу Р Для указания переменной информации к типовому (групповому) технологическому процессу (ТТП, ГТП), к типовой (групповой) технологической операции (ТО, ГО) на ДСЕ одного обозначения То же Для описания отдельных операций по переходам с указанием соответствующих технологических режимов в тексте содержания перехода или на отдельной строке с привязкой к служебному символу Р Для описания отдельных типовых (групповых) операций по переходам с указанием постоянной информации для всей группы изделий (сборочных единиц) Для указания соответствующей информации по наладке оборудования (для сварки, пайки, клепки и т.п.) Для указания данных по комплектующим составным частям изделия или сборочной единицы, а также для указания данных по основным и вспомогательным материалам на технологический процесс (операцию) Для указания переменной информации к ТТП (ГТП) или ТО (ГО) с привязкой к соответствующему обозначению ДСЕ Для указания состава сборочных единиц (изделий) к ТТП (ГТП) с целью оптимизации поиска и нахождения соответствующих документов и данных, относящихся к ДСЕ См. указания по применению МК/КК. Применяют по усмотрению разработчика Для нормирования трудозатрат. Применяют совместно с МК (формы 2, 1б или 4, 3б) по ГОСТ 3.1118, выполняющую функции сводного документа на процесс
Средне-	Разработка	Операционное	Все методы	МК, формы 2, 1б,	КТП, КТТП,	См. указания
серийное, крупносерийное	документации серийного (массового) производства		сборки, а также сопутствующие операции (процессы) Настройка и регулировка	4, 3б по ГОСТ 3.1118 Карта типового (группового) технологического процесса (КТТП), формы 1, 1а по ГОСТ 3.1121 ВТП (ВТО), формы 6, 6а, 7, 7а по ГОСТ 3.1121 Карта эскизов (КЭ), формы 6, 6а, 7, 7а, 8, 8а по ГОСТ 3.1105 ВТД, формы 4, 4а, 5, 5а по ГОСТ 3.1122 КК, формы 6, 6а, 7, 7а по ГОСТ 3.1123 Операционная карта (ОК), формы 1, 1а, 2, 2а настоящего стандарта ОК, формы 3, 3а настоящего стандарта ОК, формы 1, 1а, 2, 2а, 3, 3а настоящего стандарта ТИ, формы 5, 5а по ГОСТ 3.1105 ОК, формы 2, 2а по ГОСТ 3.1502 Ведомость операций (ВОП), формы 1, 1а по ГОСТ 3.1502	КТИ, ВТП (ВТО), ОК, КТО, КН, КК КТТП ВТП (ВТО) КЭ ВТД КК ОК ОК КТО, КТИ КТП ОК КТО ВОП	по применению для единичного, мелкосерийного производства с учетом степени детализации описания Для разработки типовых (групповых) технологических процессов Для указания переменной информации к ТТП (ГТП) или ТО (ГО) с привязкой к соответствующему обозначению ДСЕ Для графических иллюстраций к документам на процессы и операции. Выбор соответствующих форм КЭ устанавливает разработчик документов. Допускается применять КЭ других форматов Для указания состава сборочных единиц (изделий) к ТТП (ГТП) с целью оптимизации поиска и нахождения соответствующих документов и данных, относящихся к ДСЕ См. указания по применению для единичного, мелкосерийного производства с учетом степени детализации описания Для разработки ОК на сборку, а также на операции, сопутствующие сборке, с указанием данных по технологическим режимам в тексте содержания перехода или на отдельной строке с привязкой к служебному символу Р. В формах ОК допускается оставлять зоны для графических иллюстраций Для разработки ОК на операции, выполняемые с применением конвейера (автоматической линии) без применения средств механизации и автоматизации для их проектирования Для указания переменной информации к типовой (групповой) операции на ДСЕ одного обозначения в КТИ и постоянной информации в КТО См. указания по применению ТИ/КТП для единичного, мелкосерийного производства с учетом степени детализации описания Для разработки ОК на настройку и регулировку Для указания постоянной информации к ТО (ГО) настройки и регулировки Для указания состава операций настройки и регулировки, входящих в технологический процесс

Номер графы	Номер формы ОК	Размер графы		Наименование (условное обозначение) графы	Содержание графы
		мм	количество знаков
1	1, 1а, 2, 2а, 3, 3а	13,0	5	-	Обозначение служебного символа и порядковый номер строки. Запись выполняют на уровне одной строки, например К06, М04. Допускается при указании номера строки от 01 до 09 применять вместо знака «0» знак « Ø », например М Ø 4
2	1	119,6	46	Код, наименование операции	Код операции по технологическому классификатору операций, наименование операции. Допускается код операции не указывать
	2, 3	148,2	57
3	1	132,6	51	Обозначение документа	Обозначение документов, применяемых при выполнении данной операции, например технологическая инструкция. Состав документов следует указывать через разделительный знак «;»
	2	148,2	65
4	1, 2	20,8	8	МИ	Масса изделия по конструкторскому документу
5	1	119,6	46	-	Резервная графа. Заполняют по усмотрению разработчика. Графу можно использовать для записи информации об оборудовании
6	1	114,4	44	Код, наименование оборудования	Код, краткое наименование оборудования, его инвентарный номер. Информацию следует указывать через разделительный знак «;». Допускается взамен краткого наименования оборудования указывать модель, не указывать инвентарный номер
	2	130,0	50
7	1, 2, 3	18,2	7	Tв	Вспомогательное время на операцию
8	1, 2	20,8	8	Tо	Основное время на операцию
	3	18,2	7
9	1, 1а	119,6	46	Наименование детали, сб. единицы или материала	Наименование деталей, сборочных единиц, материалов, применяемых при выполнении операции. Допускается вносить в графу информацию о толщине материала
	2, 2а	169,0	65
	3, 3а	169,0	65
10	1, 1а	75,4	29	Код, обозначение	Обозначение (код) деталей, сборочных единиц по конструкторскому документу или материала по классификатору
	2, 2а	72,8	28
	3, 3а	72,8	28
11	1, 1а, 2, 2а, 3, 3а	13,0	5	ОПП	Обозначение подразделения (склада, кладовой и т.п.), откуда поступают комплектующие детали, сборочные единицы или материалы; при разработке — куда поступают
12	1, 1а, 2, 2а, 3, 3а	13,0	5	ЕВ	Код единицы величины (массы, длины и т.п.) детали, заготовки, материала по Классификатору СОЕИ. Допускается указывать единицы измерения величины
13	1, 1а, 2, 2а, 3, 3а	13,0	5	ЕН	Единица нормирования, на которую установлена норма расхода материала, например 1, 10, 100
14	1, 1а, 2, 2а, 3, 3а	18,2	7	КИ	Количество деталей, сборочных единиц, применяемых при сборке изделия; при разборке — получаемых
15	1, 1а, 2, 2а, 3, 3а	20,8	8	Н.расх.	Норма расхода материала
16	3, 3а	18,2	7	Поз.	Номер позиции детали, сборочной единицы по эскизу или конструкторскому документу
17	3	18,2	7	Tв.пр.	Время вынужденного простоя в ожидании обслуживания за время обработки одной детали, мин
18	3	18,2	7	Tсум.	Суммарная норма времени на операцию
19	3	18,2	7	Кол. за цикл	Количество сборочных единиц (изделий) за цикл
20	3	18,2	7	Tшт.	Норма штучного времени на операцию
21	3	18,2	7	Произв.	Расчетно-часовая производительность оборудования
22	3	41,6	16	Обозначение ИОТ	Обозначение инструкций по охране труда, требования которых необходимо соблюдать при выполнении операции
23	3	109,2	42	Наименование оборудования	Наименование оборудования
24	3	59,8	23	Код, обознач. оборудования	Код, обозначение оборудования по классификатору
25	3, 3а	18,2	7	ПИ	Номер позиции инструментальной наладки. Применяют по усмотрению разработчика
26	3, 3а	78,2	28	Наименование ТО	Наименование технологической оснастки
27	3, 3а	57,2	22	Код, обозначение ТО	Код, обозначение технологической оснастки по классификатору
28	3, 3а	20,8	8	Кол.	Количество единиц технологической оснастки одного обозначения, одновременно применяемой при выполнении перехода

Примечания:

1. В графе «количество знаков» указано число знаков, соответствующее ширине данной графы. Максимальное количество знаков, вносимых в графу, на один знак меньше числа знаков, указанных в табл. 2.

2. Размеры граф даны исходя из шага печатающих устройств, равного 2,6 мм.

3. Для документов, заполняемых рукописным способом, размеры граф допускается округлять до ближайшего целого числа.

1.3. При описании технологического процесса сварки и пайки, независимо от типа и характера производства, документы на основные операции должны предусматривать операционное описание с обязательным указанием технологических режимов.

1.3.1. Параметры технологических режимов, в зависимости от вида (способа) сварки и пайки, следует указывать в последовательности, предусмотренной в типовых блоках режимов.

Типовые блоки режимов приведены в Приложении 1.

1.3.2. Выбор соответствующего блока режимов и простановку параметров режимов осуществляет разработчик документов.

1.3.3. Типовые блоки режимов могут быть внесены в бланки документов после строки со служебным символом К/М с привязкой к служебному символу Р. В этом случае формы документов будут иметь специальное назначение и распространяться только на сварку или пайку конкретных видов (способов). Обозначение таких форм документов следует выполнять в соответствии с требованиями, изложенными в Приложении 1.

Примечания:

1. Наиболее удобными формами документов для внесения типовых блоков технологических режимов в головку таблицы являются формы 2 и 1б МК по ГОСТ 3.1118 и ОК, формы 1 и 1а настоящего стандарта.

2. При наличии большого количества параметров режимов допускается размещать часть информации в строке со служебным символом О после текста содержания перехода.

1.3.4. При использовании сварки или пайки различных видов (способов) в одном технологическом процессе, а также для документов формата А4 с вертикальным расположением поля подшивки следует применять построчную запись информации по технологическим режимам с привязкой к служебному символу Р. В этом случае информацию следует записывать после записи содержания операции (перехода) и данных по технологической оснастке с указанием наименований или условных обозначений параметров режимов и единиц величины. Отсутствующие в блоке режимов параметры допускается записывать таким же образом. Запись информации следует выполнять по всей длине строки с возможностью переноса информации на последующие строки.

1.3.5. Обозначения единиц величин параметров технологических режимов следует указывать в заголовке графы (если позволяет место) или непосредственно при записи параметров.

1.4. Для документов, проектируемых на прочие методы сборки, включая основные и сопутствующие процессы и операции, необходимость указания соответствующих режимов, их состав и оформление устанавливает разработчик документов.

2. ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ ДОКУМЕНТОВ

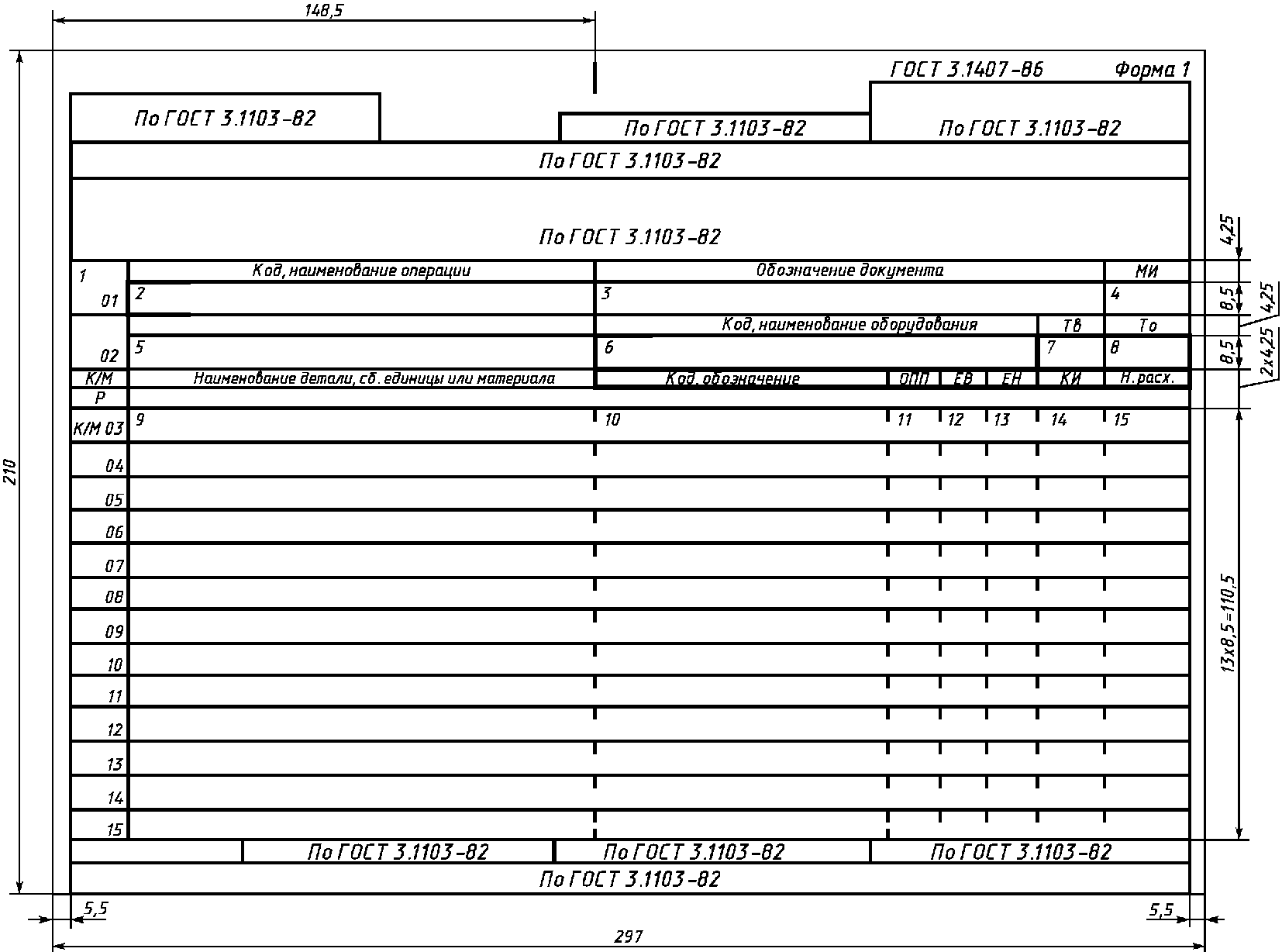

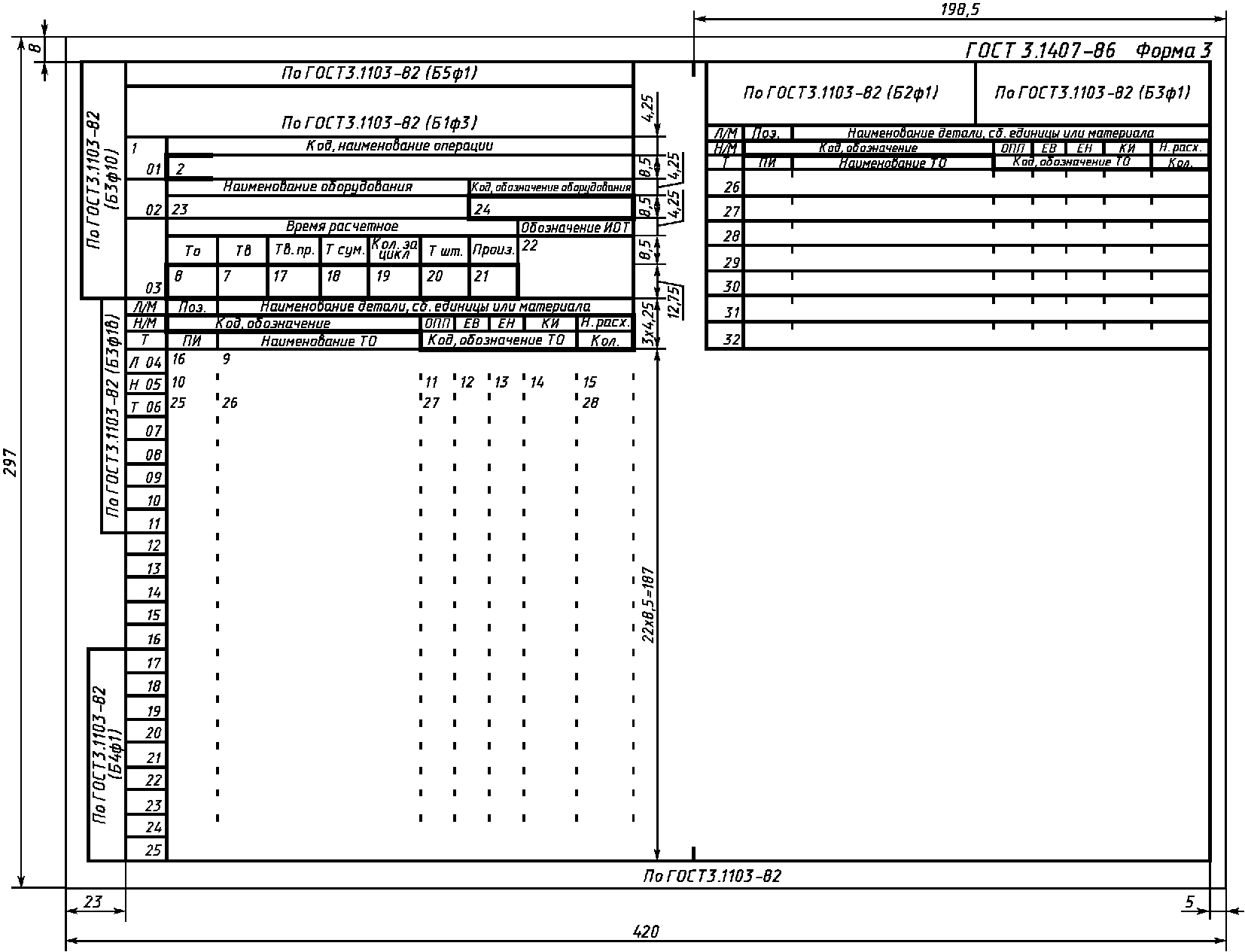

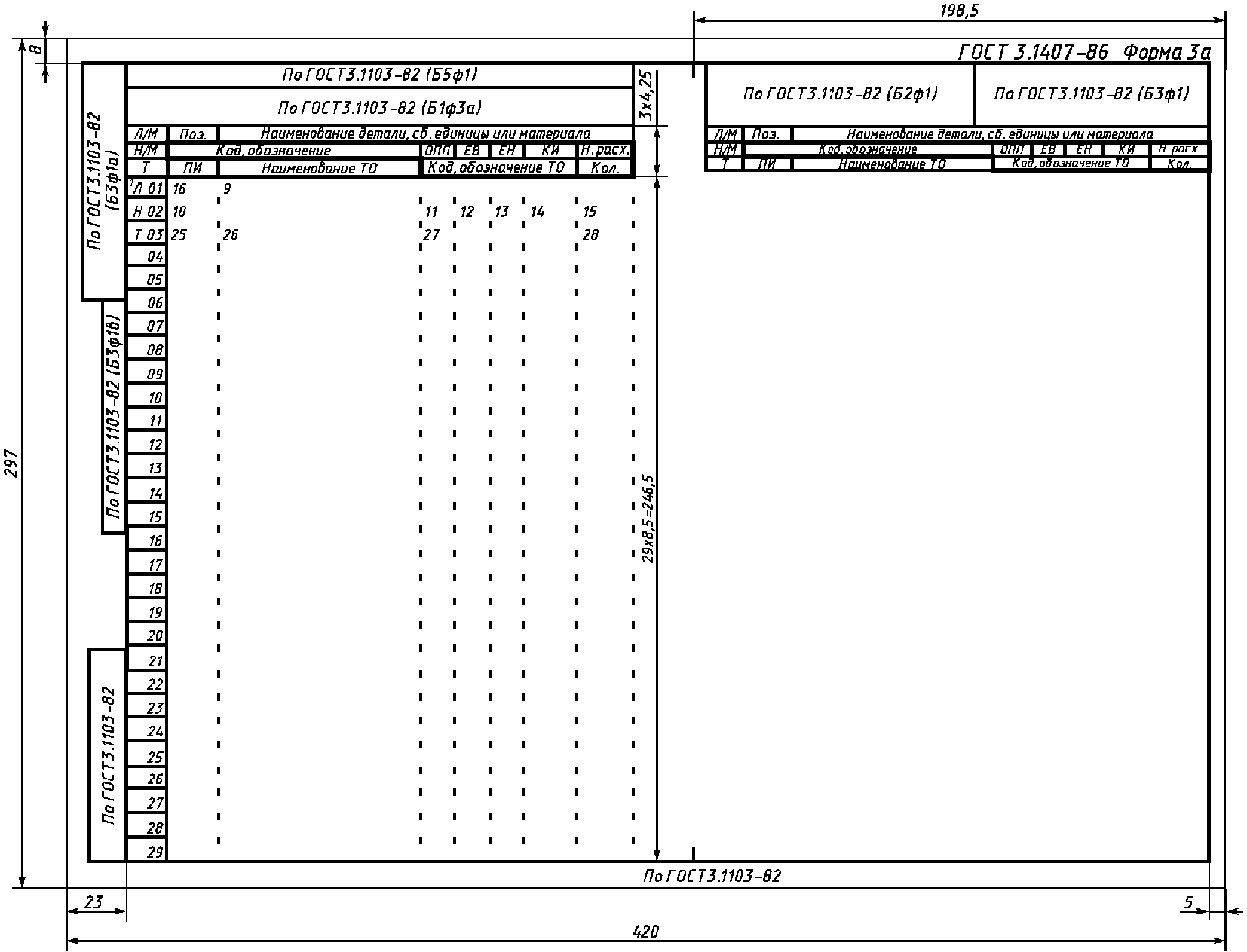

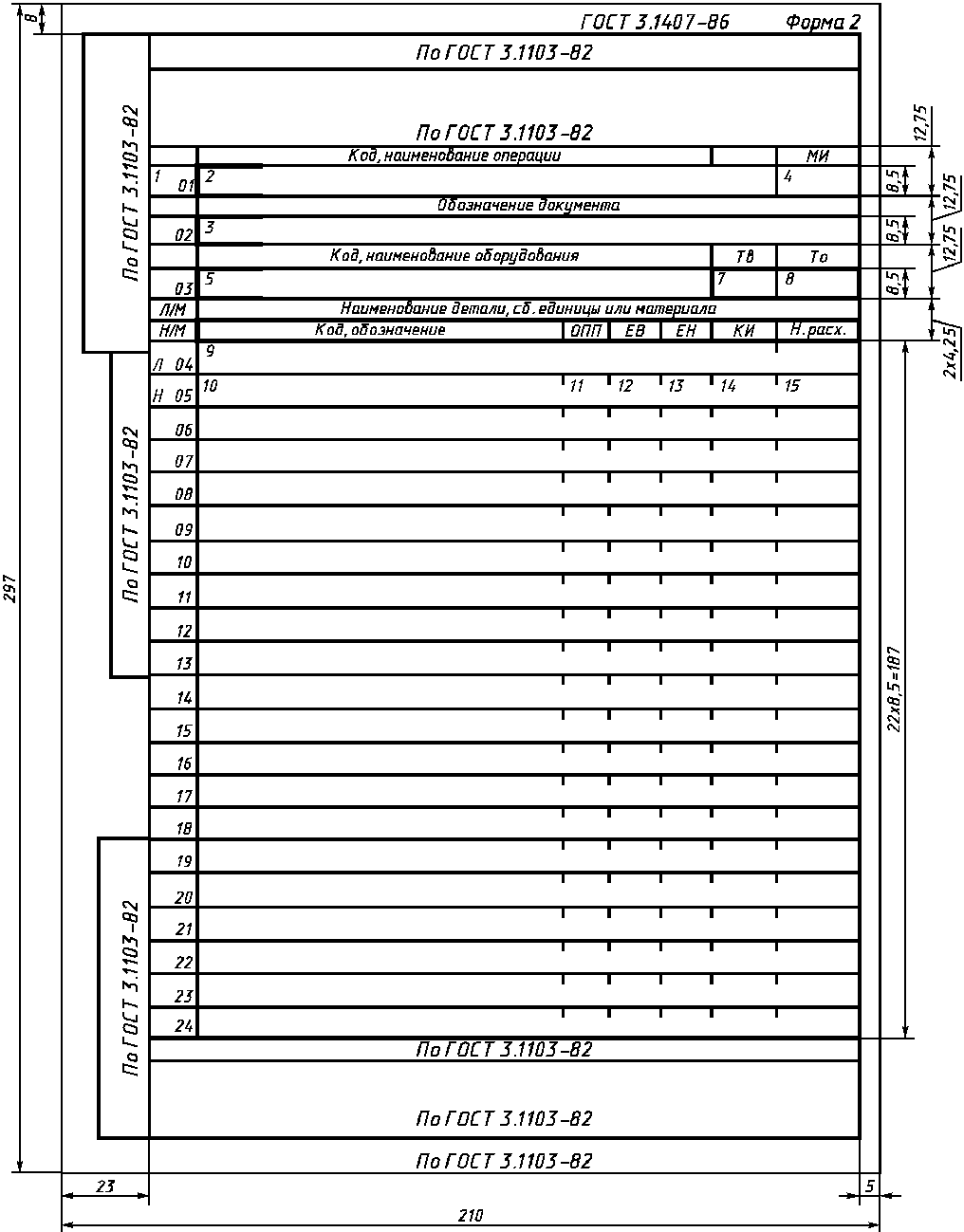

2.1. Общие требования к формам и бланкам документов при проектировании документов и общие требования к их оформлению:

• по ГОСТ 3.1129 и ГОСТ 3.1130 — без применения средств механизации и автоматизации;

Зоны следует располагать в нижней части форм документов. Размеры зон устанавливает разработчик документов исходя из кратности интервалу печатающих устройств.

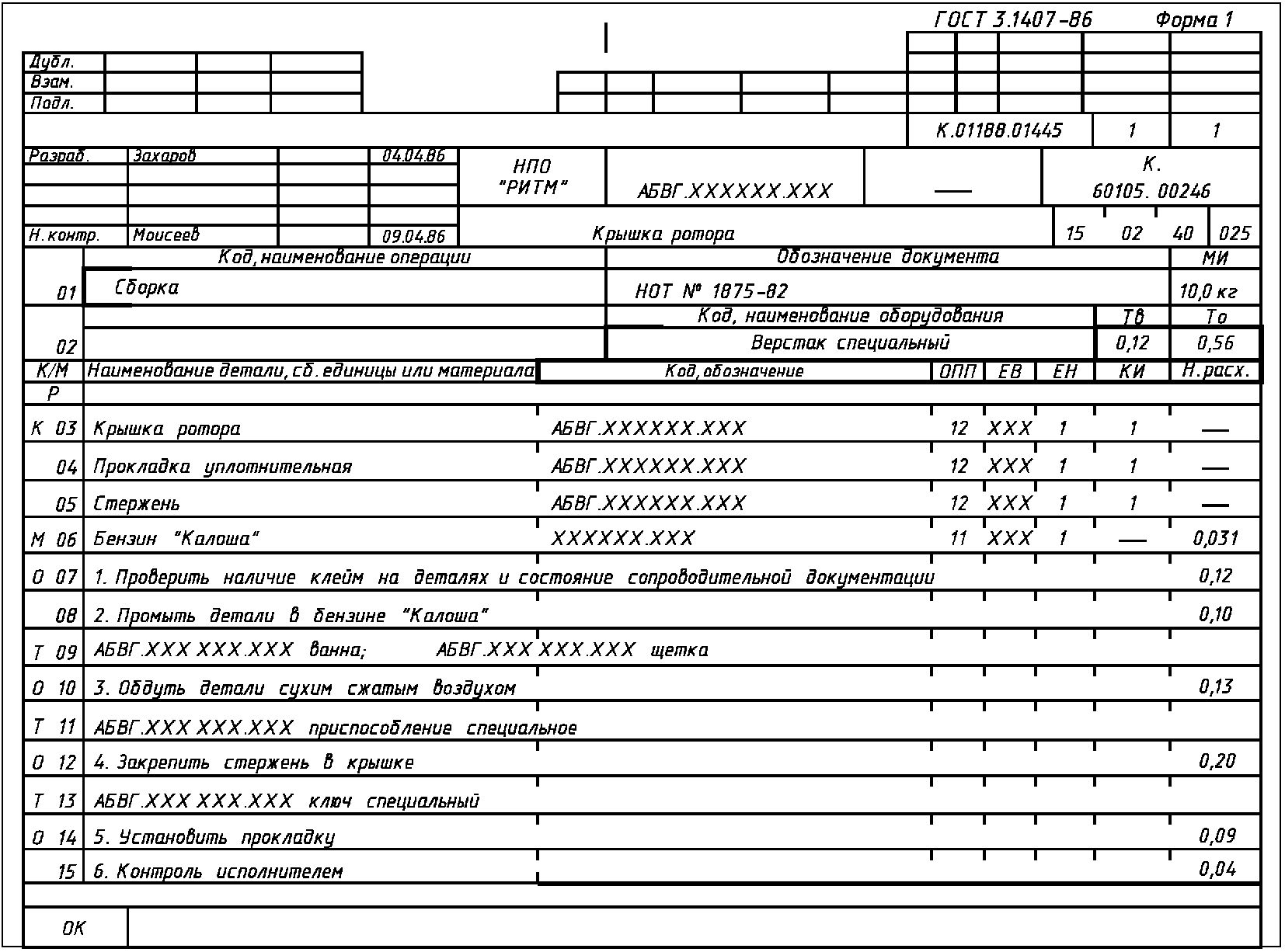

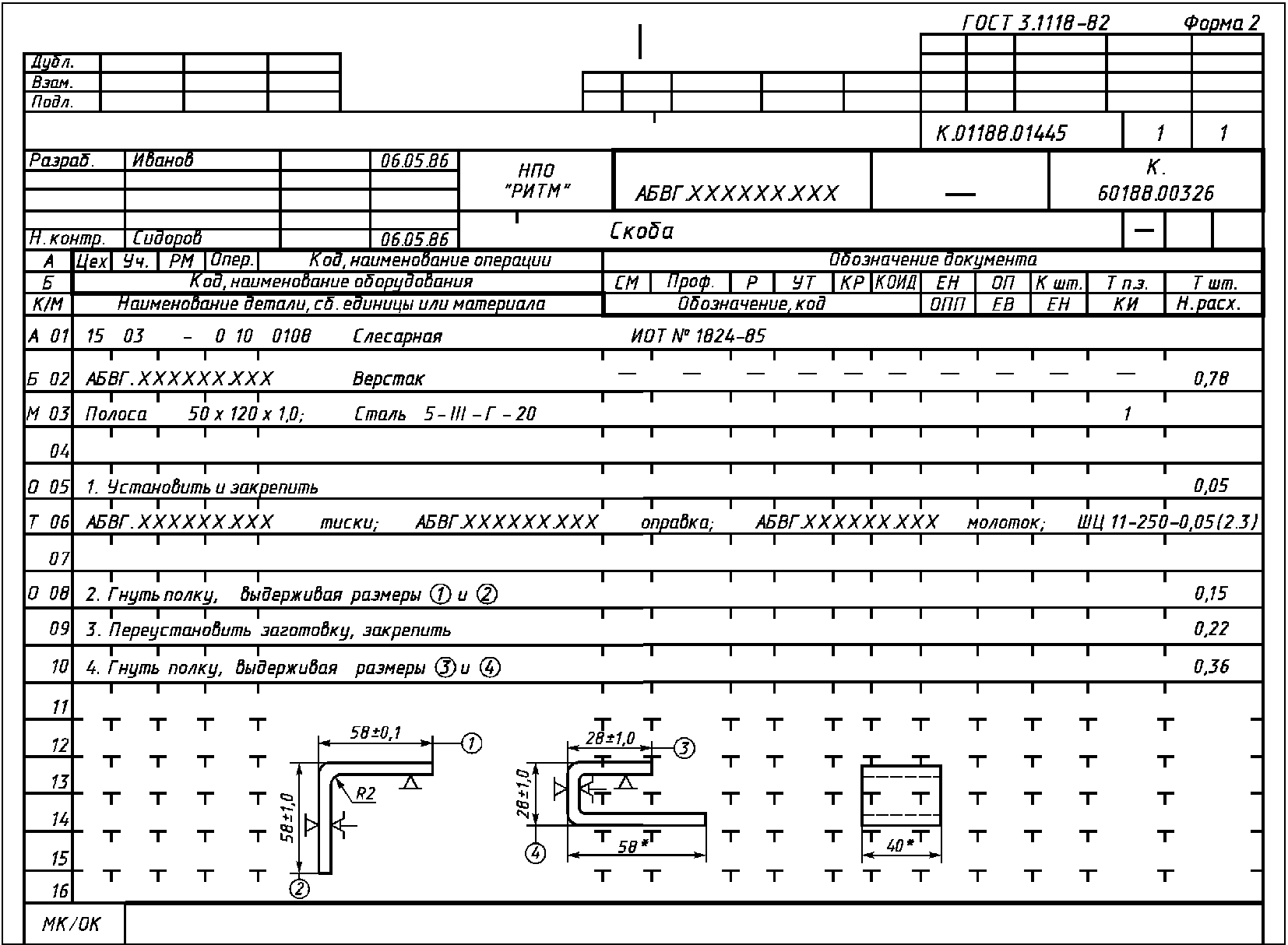

Пример оформления МК/ОК для слесарных работ приведен в Приложении 2.

2.3 Запись операций и переходов в документах следует выполнять:

• по ГОСТ 3.1704 — для пайки и лужения;

Примечание. Запись наименования операций для сборки, включая сопутствующие процессы и операции, выполняют по классификатору технологических операций (КТО), а запись содержания соответствующих операций и переходов — в соответствии с требованиями, установленными на уровне отрасли или предприятия (организации).

2.4 Общие требования к комплектности и оформлению комплектов документов:

• по ГОСТ 3.1119 — для единичных технологических процессов;

2.5. Отражение и оформление общих требований безопасности труда в технологической документации — по ГОСТ 3.1120.

2.8. При описании операций запись информации следует выполнять в следующем порядке с привязкой к служебным символам:

• В, Г, Д, Л/М, Н/М, О, Т, Р — для форм МК с вертикальным расположением поля подшивки;

2.8.1. При применении форм МК/ОК запись информации в графах, относящихся к служебным символам А, Б или В, Г, Д и Е, следует выполнять по ГОСТ 3.1118 с учетом дополнений:

• в графе «Код, наименование оборудования» дополнительно для сварочных операций, при необходимости, указывать род сварочного тока;

Для внесения изменений следует оставлять незаполненными одну-две строки между информацией о комплектующих составных частях изделия и данных об основных и вспомогательных материалах, а также перед описанием содержания первого перехода.

Допускается записывать информацию по всей длине строки с возможностью переноса информации на последующие строки и указывать номер позиции перед наименованием ДСЕ.

2.9. Описание содержания переходов в операциях следует выполнять с привязкой к служебному символу О по всей длине строки с возможностью переноса информации на последующие строки.

2.9.1. При описании содержания основного и вспомогательного переходов необходимо соответственно указывать данные по Tо и Tв.

Указание данных следует выполнять на уровне строки, где заканчивается описание содержания перехода.

Примечание. Простановку данных по Tв и Tо в формах ОК следует выполнять соответственно в графах 14 и 15, в формах МК/ОК — в графах Tп.з. и Tшт.

2.9.3 В содержание основных переходов допускается включать дополнительную информацию:

• данные по технологическим режимам, для которых типовые блоки технологических режимов не разработаны, например склеивание, пропитка, сушка, настройка и т.п.;
• размеры сварных или паяных соединений (не приведенные на КЭ), например длину сварного шва, толщину и ширину паяного шва и т.п. Необходимость и целесообразность отражения дополнительной информации устанавливает разработчик документов.

• по ГОСТ 19249 — для паяных соединений, а также по соответствующим государственным и отраслевым стандартам на типы, конструктивные элементы и размеры сварных (паяных) соединений.

2.10. Указание данных по технологической оснастке следует выполнять с привязкой к служебному символу Т в следующей последовательности: стапели, приспособления, вспомогательный инструмент, слесарный и слесарно-монтажный инструмент, режущий инструмент, специальный инструмент, средства измерений.

2.10.1. Запись информации по технологической оснастке следует выполнять по всей длине строки с возможностью переноса информации на последующие строки.

• выполнять раздельную запись информации по видам технологической оснастки с применением условных обозначений ее видов:

Для операций сварки и пайки в целях удобства указания данных по технологическим режимам следует выделять две-три строки в нижней части формы документа. Длину строки следует устанавливать исходя из состава включаемой информации (в соответствии с рекомендациями по использованию типовых блоков режимов), а количество строк — от числа вводимых блоков.

2.11.1. Допускается применять формы 3б МК по ГОСТ 3.1118 или 2а ОК настоящего стандарта взамен формы 3а.

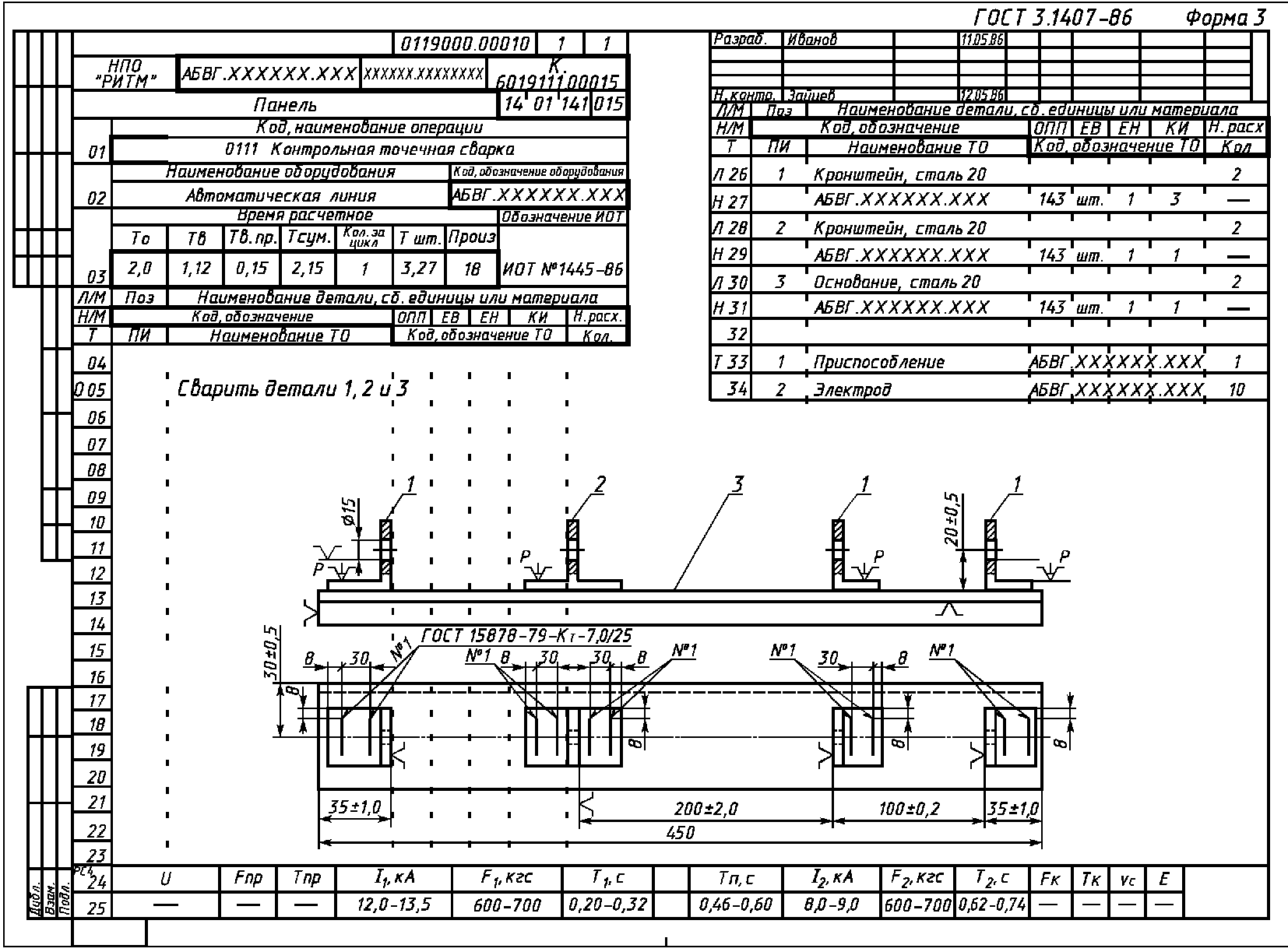

2.11.2 Пример оформления ОК приведен в Приложении 2.

2.12.1. Формы МК/КН допускается применять в виде самостоятельных документов или в составе документов на типовые и групповые операции.

2.12.2. При применении форм МК/КН в качестве самостоятельных документов в них следует приводить данные о применяемых средствах технологического оснащения, о материалах и их толщинах с привязкой к конкретному блоку режимов. Запись информации следует выполнять с привязкой к служебным символам М и Р. При применении материалов одной марки, но разной толщины запись информации следует выполнять в последовательности: на первой строке указать толщину материала, на второй — соответствующий блок режимов. Рекомендуется оставлять незаполненными одну-две строки между данными, относящимися к конкретному материалу и блоку режимов.

2.13. Примеры оформления МК/КТП приведены в ГОСТ 3.1119, МК/КТТП и МК/ВТП — в ГОСТ 3.1121.

(первый или заглавный лист)

(первый или заглавный лист)

Приложение 1 Обязательное

ТРЕБОВАНИЯ К ЗАПОЛНЕНИЮ И ОФОРМЛЕНИЮ ТИПОВЫХ БЛОКОВ РЕЖИМОВ, ПРИМЕНЯЕМЫХ В ДОКУМЕНТАХ НА СВАРКУ И ПАЙКУ

1. При описании операций сварки и пайки следует применять типовые блоки режимов, указанные соответственно на черт. 1 и 2. Другие блоки режимов допускается устанавливать на уровне отрасли или предприятия (организации).

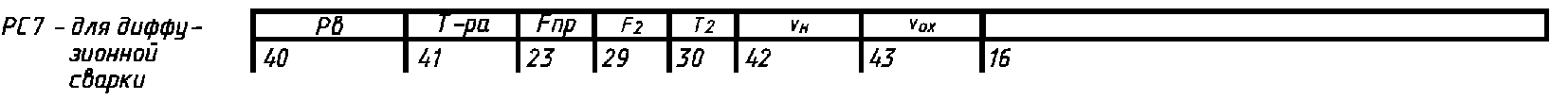

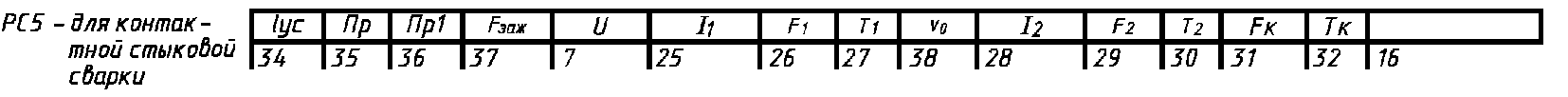

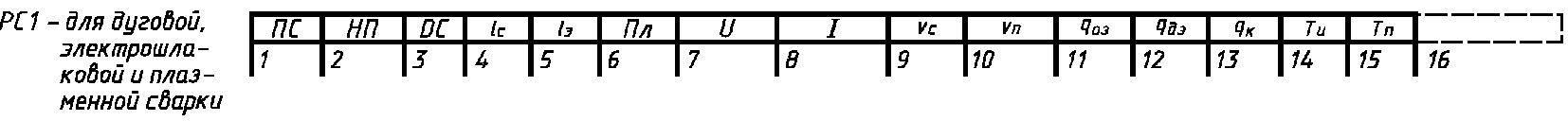

Типовые блоки технологических режимов сварки

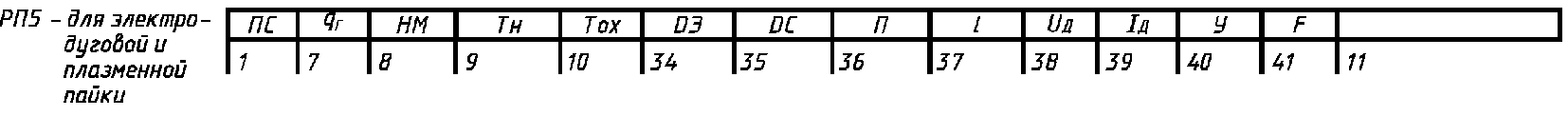

Типовые блоки технологических режимов пайки

Черт. 2

2. Размеры граф, входящих в блоки режимов, устанавливает разработчик документов, исходя из:

• максимальной длины строки — 286 мм (110 знаков) (минус размер графы для обозначения служебных символов и порядкового номера строки);
• необходимости размещения граф таким образом, чтобы вертикальные линии, разделяющие графы строки со служебным символом К/М и графы блока режимов, по возможности совпадали;
• требуемого количества знаков для записи параметров режимов с учетом единиц величины;
• возможности дополнения информацией, отсутствующей в блоках режимов, приведенных на черт. 1 и 2.

3. При введении в формы документов блоков режимов в строке со служебным символом Р следует указывать сокращенное обозначение блока режимов по черт. 1 и 2, например РС3 — блок режимов газовой сварки, РП2 — блок режимов пайки в печи.

На последующих строках форм документов следует указывать только служебный символ Р.

4. Графы блоков режимов сварки (РС1 — РС8) следует заполнять в соответствии с табл. 3.

Таблица 3

Номер графы	Условное обозначение графы при		Номер блока режимов	Содержание графы
	ручном способе заполнения	автоматизированном проектировании	сварки
1	ПС	ПС	РС1, РС3	Обозначение положения сварки по ГОСТ 11969-93 <*>
2	НП	НП	РС1, РС3	Номер прохода для многослойных сварных швов
3	DС	DС	РС1	Диаметр сопла для сварки в защитных газах со струйной защитой
4	lс	LС	РС1	Расстояние от торца сопла до поверхности свариваемых деталей для дуговой сварки в защитных газах со струйной защитой
5	lэ	LЭ	РС1	Вылет электрода (расстояние от точки токопровода до конца электрода, на котором горит дуга)
6	Пл	ПЛ	РС1	Обозначение полярности (П — прямая, О — обратная)
7	U	U	РС1 РС2 РС4, РС5	Напряжение при электрошлаковой сварке. Напряжение дуги при остальных способах сварки Ускоряющее напряжение Вторичное напряжение холостого хода или ступень регулирования контактной машины. Зарядное напряжение при сварке на конденсаторной машине
8	I	I	РС1, РС2	Сила сварочного тока (при сварке трехфазной дугой — в цепи электрод — изделие)
9	vс	VС	РС1, РС2, РС4, РС8	Скорость сварки
10	vп	VП	РС1, РС2	Скорость подачи присадочного металла
11	qоз	QОЗ	РС1, РС8	Расход защитного (плазмообразующего) газа для основной защиты в единицу времени
12	qдз	QДЗ	РС1, РС8	Расход защитного (плазмообразующего) газа для дополнительной защиты в единицу времени
13	qк	QК	РС1	Расход защитного газа для защиты корня шва в единицу времени
14	Tи	TИ	РС1, РС2, РС8	Длительность импульса сварочного тока
15	Tп	TП	РС1, РС4, РС8	Длительность паузы между импульсами сварочного тока
16	-	-	РС1 — РС8	Резервная графа для указания дополнительной информации по режимам сварки. Заполняется по усмотрению разработчика
17	lп	LП	РС2	Расстояние от среза электронной пушки до поверхности свариваемых деталей
18	Iф	IФ	РС2	Сила тока фокусирующей катушки
19	f	Ч	РС2	Частота импульсов
20	НМ	НМ	РС3	Номер мундштука
21	Pк	PК	РС3	Давление кислорода
22	Pг	PГ	РС3	Давление горючего газа
23	Fпр	FПР	РС4, РС7	Предварительное усилие сжатия
24	Tпр	TПР	РС4	Длительность приложения предварительного усилия сжатия
25	I 1	I1	РС4, РС5	Сила тока первого импульса (подогрева)
26	F 1	F1	РС4, РС5 РС6	Сварочное усилие сжатия при первом импульсе (подогреве) Усилие сжатия в стадии нагрева заготовок
27	T 1	T1	РС4, РС5 РС6	Длительность первого импульса (подогрева) Длительность нагрева заготовок
28	I 2	I2	РС4, РС5	Сила тока второго импульса (сварки)
29	F 2	F2	РС4, РС5 РС6 РС7	Сварочное усилие сжатия при втором импульсе тока Усилие сжатия в стадии осадки Рабочее усилие сжатия
30	T 2	T2	РС4, РС5 РС6 РС7	Длительность второго импульса Длительность осадки Длительность приложения рабочего усилия сжатия
31	Fк	FК	РС4, РС5	Ковочное усилие сжатия
32	Tк	TК	РС4, РС5	Длительность приложения ковочного усилия
33	E	E	РС4	Электрическая емкость конденсаторов (для конденсаторной сварки)
34	lус	LУС	РС5, РС6	Установочная длина заготовки. Если установочные длины для двух заготовок различны, то следует записывать через запятую оба их значения с указанием в скобках номера позиции по конструкторскому документу или эскизу
35	Пр	ПР	РС5, РС6	Общий припуск
36	Пр 1	ПР1	РС5 РС6	Припуск на оплавление Припуск на осадку при нагреве заготовок
37	Fзаж	FЗАЖ	РС5	Усилие зажатия стыковой машины
38	vо	VО	РС5	Скорость оплавления
39	n	ЧВ	РС6	Частота или угловая скорость относительного вращения заготовок
40	Pв	PВ	РС7	Давление в камере после вакуумирования
41	Т-ра	Т-РА	РС7	Температура сварки
42	vн	VН	РС7	Скорость нагрева
43	vох	VОХ	РС7	Скорость охлаждения
44	N	N	РС8	Мощность излучения
45	Расходим.	РАСХОДИМ.	РС8	Расходимость луча
46	Dл	DЛ	РС8	Диаметр луча
47	lф	LФ	РС8	Фокусное расстояние
48	lз	LЗ	РС8	Заглубление фокуса относительно поверхности свариваемого изделия

---

<*> В Российской Федерации действует ГОСТ 11969-79.

5. Графы блоков режимов пайки (РП1 — РП8) следует заполнять в соответствии с табл. 4.

Таблица 4

Номер графы	Условное обозначение графы при		Номер блока режимов	Содержание графы
	ручном способе заполнения	автоматизированном проектировании	пайки
1	ПС	ПС	РП1 — РП8	Условное обозначение паяного шва по ГОСТ 19249
2	v	v	РП1, РП4, РП7, РП8	Скорость перемещения источника нагрева или изделия
3	vп	vП	РП1	Скорость подачи припоя
4	Т-ра пп	Т-РА ПП	РП1	Температура предварительного подогрева детали (сборочной единицы)
5	Т-ра ж	Т-РА Ж	РП1	Температура жала паяльника
6	Пл	ПЛ	РП1	Вид пламени (нормальное, окислительное, науглероживающее). При заполнении графы применяют сокращения: норм., окисл., наугл.
7	qг	QГ	РП1, РП2, РП5	Расход газа в единицу времени
8	НМ	НМ	РП1, РП5	Номер наконечника (мундштука)
9	Tн	TН	РП1 — РП8	Время нагрева при пайке
10	Tох	TОХ	РП1 — РП8	Время охлаждения при пайке
11	-	-	РП1 — РП8	Резервная графа для указания дополнительной информации по режимам пайки. Заполняется по усмотрению разработчика
12	vк	VК	РП2, РП3	Скорость движения конвейера (манипулятора)
13	vн	VН	РП2, РП4	Скорость нагрева при пайке
14	Т-ра ив	Т-РА ИВ	РП2, РП6	Температура изотермической выдержки
15	Т-ра п	Т-РА П	РП2, РП4 РП3	Температура пайки Температура припоя в ванне
16	Tив	TИВ	РП2, РП6	Время изотермической выдержки
17	Tв	TВ	РП2, РП3	Время выдержки при пайке
18	Fд	FД	РП2, РП6	Усилие сжатия паяемых деталей
19	Ср	СР	РП2	Вид среды в печах (воздушная, защитная, восстановительная, окислительная, вакуумная). При заполнении графы применяют сокращения: возд., защит., восст., окисл., вак.
20	Т-ра р	Т-РА Р	РП2	Точки росы газа
21	Pо	PО	РП2, РП7	Значение остаточного давления в рабочей вакуумной камере
22	qвф	QВФ	РП3	Расход воздуха при пенном флюсовании
23	Pф	PФ	РП3	Давление струи флюса
24	Ук	УК	РП3	Угол наклона конвейера при пайке волной припоя
25	vпи	VПИ	РП3	Скорость подъема изделия из расплавленного припоя при пайке погружением
26	fв	ЧВ	РП3	Частота вибрации изделия при подъеме из расплавленного припоя
27	А	А	РП3	Амплитуда вибрации изделия
28	lи	LИ	РП4	Зазор между индуктором и изделием или приспособлением
29	Nг	NГ	РП4	Мощность генератора
30	Iи	IИ	РП4	Сила тока индуктора
31	Iг	IГ	РП4	Сила тока генератора
32	Uг	UГ	РП4	Напряжение генератора
33	Uи	UИ	РП4	Напряжение индуктора
34	DЭ	DЭ	РП5	Диаметр электрода
35	DС	DС	РП5	Диаметр сопла
36	П	П	РП5	Обозначение полярности (П — прямая, О — обратная)
37	l	L	РП5	Расстояние от торца электрода или сопла до поверхности паяемых деталей
38	Uд	UД	РП5	Напряжение дуги
39	Iд	IД	РП5	Сила тока дуги
40	У	У	РП5	Угол наклона горелки или электрода
41	F	F	РП5	Сжимающее усилие на электродах при электродуговой пайке
42	Fпр	FПР	РП6	Предварительное усилие сжатия
43	Tпр	TПР	РП6	Время приложения предварительного усилия сжатия
44	I 1	I1	РП6	Сила тока первого импульса (подогрева)
45	Fс	FС	РП6	Усилие сжатия при пайке
46	Iп	IП	РП6	Сила тока при пайке
47	Fив	FИВ	РП6	Усилие сжатия при изотермической выдержке
48	Iив	IИВ	РП6	Сила тока при изотермической выдержке
49	lп	LП	РП7, РП8	Расстояние от источника энергии до поверхности паяемых деталей
50	Uу	UУ	РП7	Ускоряющее напряжение
51	Iф	IФ	РП7	Сила тока фокусирующей катушки
52	Iэ	IЭ	РП7	Сила тока эмиссии
53	s	S	РП7, РП8	Площадь облучаемой зоны
54	f	Ч	РП8	Частота импульсов
55	Uил	UИЛ	РП8	Напряжение излучателя
56	ПМ	ПМ	РП8	Максимальная плотность лучистого потока в облучаемой зоне
57	Плс	ПЛС	РП8	Средняя плотность лучистого потока в облучаемой зоне
58	W	W	РП8	Вид концентрированной энергии (инфракрасное излучение, излучение лазера, сфокусированный световой луч). При заполнении графы применяют сокращения: инфр. и., изл. лаз., сф. св. л.

Рекомендуемое

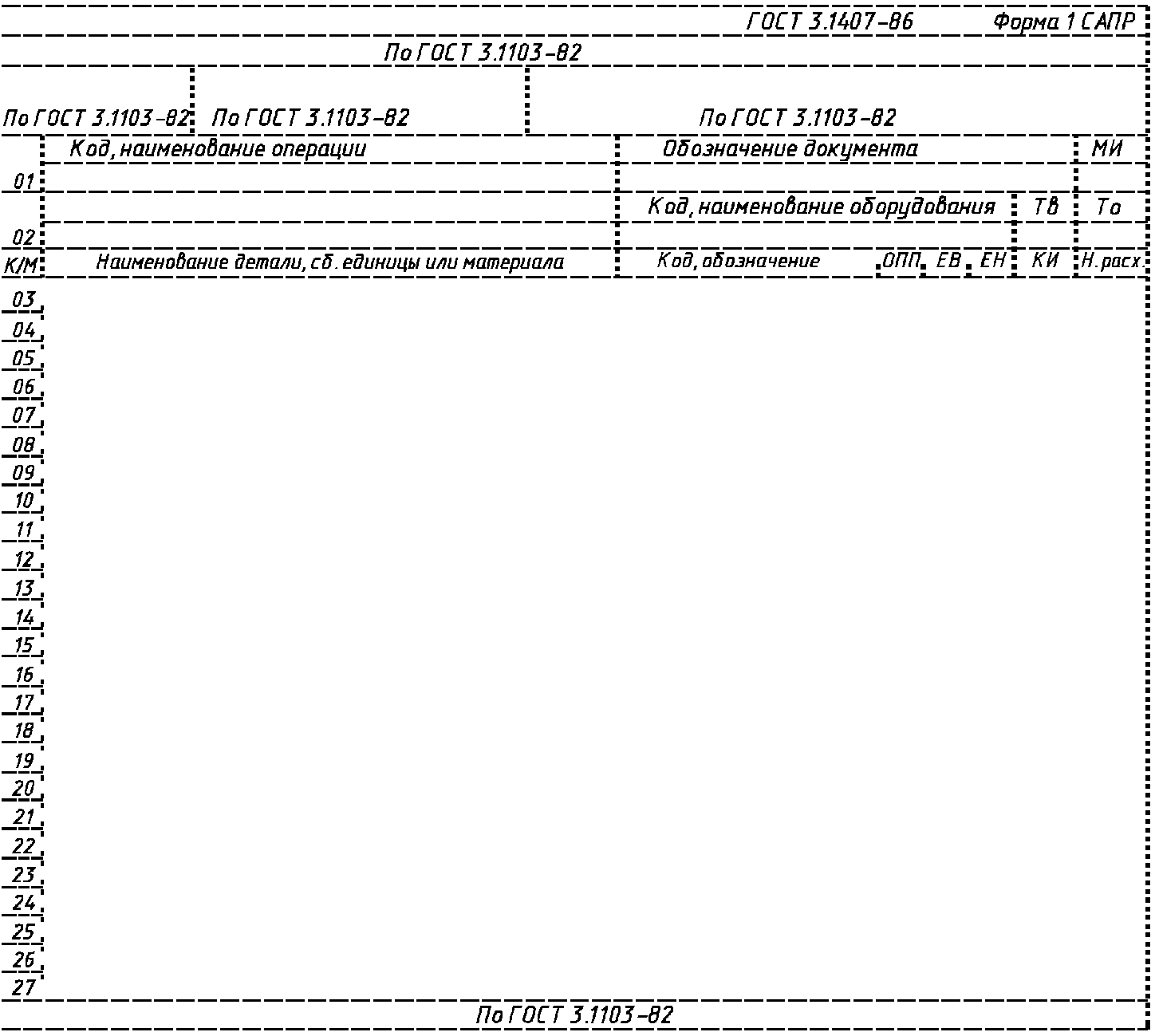

Пример распечатки формы ОК на АЦПУ ЭВМ

Оформление ОК, выполненной на МК, на слесарную операцию

Оформление ОК на пайку в печи

Оформление ОК на контактную точечную сварку, выполняемую на автоматической линии

Оформление ОК на сборку

---
