ГОСТ 28983-91 (ИСО 4510/1-87). Государственный стандарт Союза ССР. Машины землеройные. Инструмент для технического обслуживания. Часть 1. Инструмент для ухода и регулировки

(утв. Постановлением Госстандарта СССР от 22.04.1991 № 538)

ЧАСТЬ 1

Part 1. Common maintenance and adjustment tools

ИНФОРМАЦИОННЫЕ ДАННЫЕ

ПОДГОТОВЛЕН И ВНЕСЕН Министерством тяжелого машиностроения СССР

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 22.04.1991 № 538

Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 4510/1-87 «Машины землеройные. Инструмент для технического обслуживания. Часть 1. Инструмент для ухода и регулировки» и полностью ему соответствует

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает в качестве руководства комплекты ручных инструментов общего назначения для проведения в эксплуатационных условиях текущего ухода и регулировки землеройных машин по ГОСТ 28764.

Изготовители должны выбирать из перечня, приведенного в табл. 1, соответствующие инструменты для текущего ухода и регулировки и указывать в соответствующих эксплуатационных документах по ГОСТ 2.601 типы инструментов, которые следует применять при выполнении этих работ.

Требования настоящего стандарта являются рекомендуемыми.

Таблица 1

Ручной инструмент для текущего ухода и регулировки

Размеры, мм (дюймы)

Наименование	Номинальный размер			Эскиз
Комбинированный гаечный ключ <*>	s = 8, 10, 12, 13, 14, 16, 17, 18, 19, 21, 22, 24, 27, 30, 32, 34 (5/16, 3/8, 7/16, 1/2, 9/16, 5/8, 11/16, 3/4, 13/16, 7/8, 15/16, )

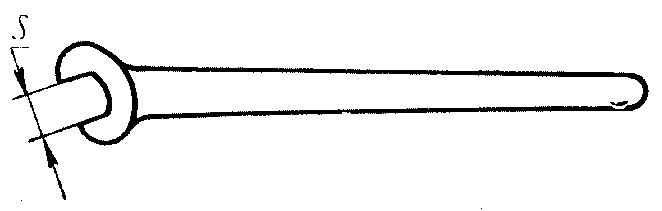

Односторонний гаечный ключ	s = 36, 41, 46, 50, 55, 60 ( , , , , , , )
Торцовый ключ	12,5 (1/2) 20 (3/4)		квадратное гнездо	1 — квадрат
	s = 10, 12, 13, 14, 16, 17, 18, 19, 21, 22, 24, 27, 30, 32, 34, 36, 41, 46, 50 (3/8, 7/16, 1/2, 9/16, 5/8, 11/16, 3/4, 7/8, 15/16, , , , , )

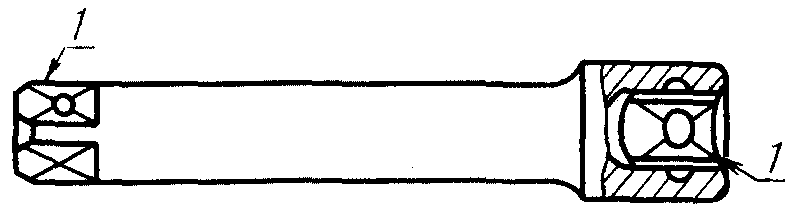

Удлинитель	12,5 (1/2) 20 (3/4)		квадратная головка и квадратное гнездо	1 — квадрат
Универсальный шарнир для торцового ключа	12,5 (1/2) 20 (3/4)		квадратная головка и квадратное гнездо	1 — квадрат

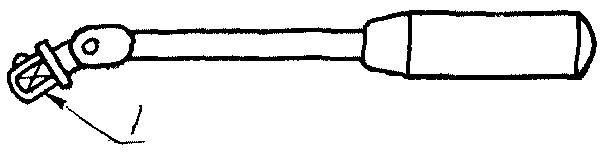

Рукоятка с шарнирной головкой	12,5 (1/2) 20 (3/4)		квадратная головка	1 — квадрат

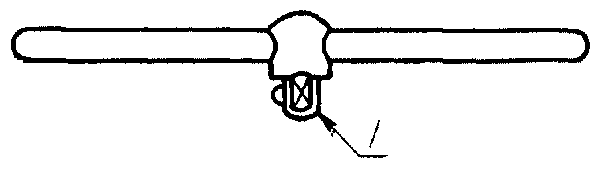

Т-образная рукоятка с квадратной головкой	12,5 (1/2) 20 (3/4)		квадратная головка	1 — квадрат
Рукоятка с храповиком реверсивная	12,5 (1/2) 20 (3/4)		квадратная головка	1 — квадрат

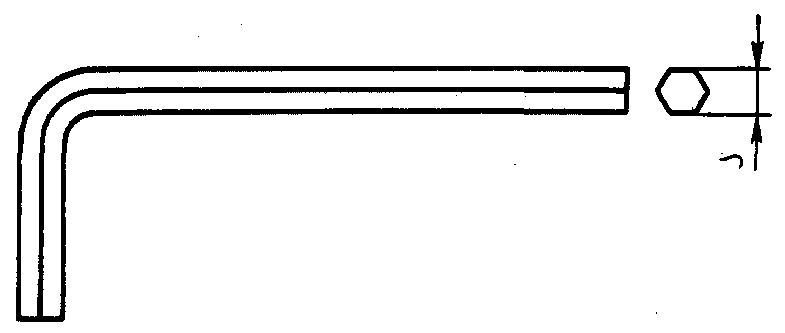

Торцовый ключ для внутреннего шестигранника	s = 3, 4, 5, 6, 8, 10, 12, 14, 17 (3/16, 7/32, 1/4, 5/16, 3/8, 7/16, 1/2, 9/16, 5/8)

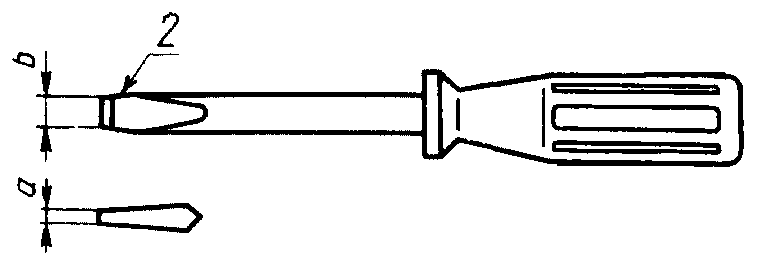

Отвертка для винтов со шлицем	Лезвие типа 3 a x b = 0,8 x 5,5; 1,2 x 8; 1,4 x 12 (1/32 x 7/32) (3/64 x 5/16) (1/6 x 7/16)			2 — лезвие

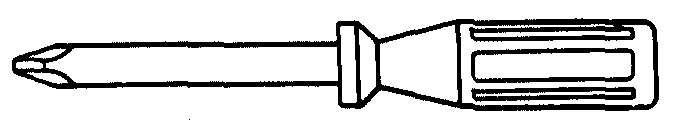

Отвертка для винтов с крестообразным шлицем	Для винтов М3, М4 и М5

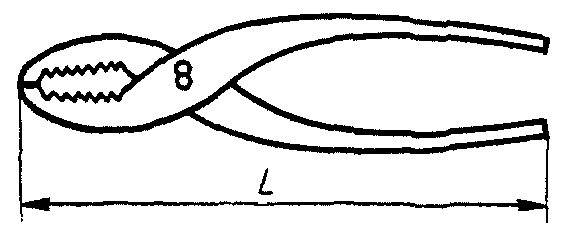

Клещи со скользящим шарниром	l = 150 (6)

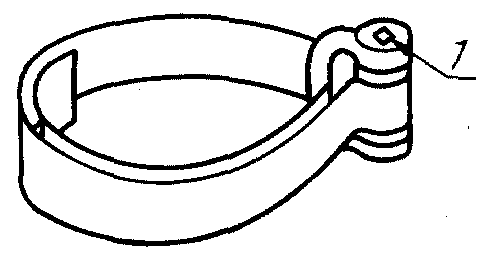

Стяжной гаечный ключ	12,5 ( ) квадратное гнездо			1 — квадрат
Молоток	Масса бойка 0,7 (1,5 фунта)			3 — боек
Набор щупов	l = 75 (3)

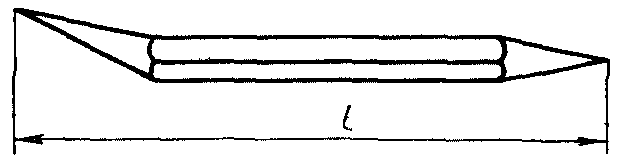

Бородок	l = 400, 750 (16, 30)
Солидолонагнетатель с гибким наконечником	Вместимость цилиндра не менее 300 мл (10 жидких унций) м или 300 г (2/3) фунта			4 — цилиндр; 5 — гибкий шланг

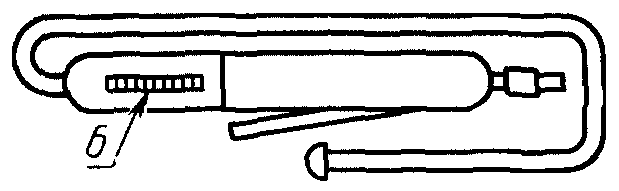

Манометр шинный <**>	Вместимость цилиндра 1 МПа (140 фунтов на квадратный дюйм)			6 — шкала
Разводной гаечный ключ с открытым зевом <***>	a x l = от 0 до 29 x 250 (от 0 до x 10)
Динамометрический ключ	12,5 (1/2) 20 (3/4)		квадрат
Приспособление для зачистки аккумуляторных клемм

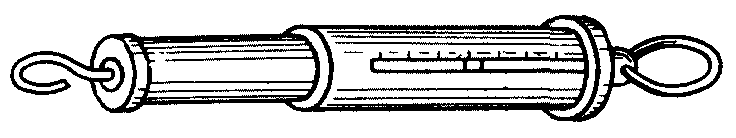

Динамометр для измерения натяжения	-

---

<*> Гаечный комбинированный ключ можно заменить гаечным двусторонним ключом с открытым зевом или двусторонним торцовым ключом указанных размеров s.

<**> Манометр применяют для колесных машин. Он может иметь двойную шкалу, например, в мегапаскалях и барах (1 бар = 105 Па = 105 Н/м2 или в фунтах на квадратный дюйм, если в данной стране используют эти единицы).

<***> Целесообразно использовать инструменты с постоянным размером зева. Разводной гаечный ключ следует применять, если отсутствуют инструменты с конкретным размером зева.

Примечания:

1. Для спускных пробок с квадратным гнездом следует применять рукоятку с квадратной головкой размером 12,5 или 20 мм.

2. Приведенные в табл. 1 размеры инструмента в дюймах в СССР не применяются.

2. ССЫЛКИ

Ссылочные документы приведены в Приложении 3.

3. ТИПЫ И РАЗМЕРЫ

Метрические и дюймовые размеры, приведенные в табл. 1 (графа «Номинальный размер»), не являются эквивалентными, а представляют фактические размеры инструментов метрической и дюймовой номенклатуры, поэтому нельзя автоматически считать дюймовый размер эквивалентным метрическому.

4. ПРИМЕНЕНИЕ РУЧНОГО ИНСТРУМЕНТА

Приложение 1 к настоящему международному стандарту устанавливает в качестве общего руководства примеры применения ручного инструмента, представленного в табл. 1. Руководство предназначено для выполнения операций по текущему уходу и регулировке машин на рабочей площадке.

Приложение 1 Рекомендуемое

РУКОВОДСТВО ПО ПРИМЕНЕНИЮ РУЧНОГО ИНСТРУМЕНТА ПРИ ВЫПОЛНЕНИИ ОПЕРАЦИЙ ПО ТЕКУЩЕМУ УХОДУ И РЕГУЛИРОВКЕ МАШИН НА РАБОЧЕЙ ПЛОЩАДКЕ

Для обеспечения нормальных условий эксплуатации землеройных машин необходимо проводить их смазывание, контроль и регулировку перед началом, во время и после окончания работы.

В табл. 2 приведены указания по применению основных инструментов при обслуживании систем и агрегатов машины.

Таблица 2

Руководство по применению ручного инструмента

Система или агрегат

Место обслуживания

Вручную <*>

Комбинированный гаечный ключ <**>

Односторонний гаечный ключ

Торцовый ключ и рукоятки <**>

Торцовый ключ для внутреннего шестигранника

Отвертка

Клещи со скользящим шарниром

Стяжной гаечный ключ

Молоток

Набор щупов

Бородок

Солидолонагнетатель

Манометр шинный

Разводной гаечный ключ <***>

Торцовый динамометрический ключ

Приспособление для зачистки аккумуляторных клемм

Динамометр для измерения натяжения ремня

Двигатель

Масло двигателя

X

X

Водяной и топливный насосы

X

X

X

X

Фильтрующий элемент

X

X

X

X

X

Болт и гайка (относящиеся к впускному и выпускному коллекторам, турбонаддуву, воздухоочистителю)

X

X

Регулировка клапанов

X

X

X

Контрольно-измери тельные приборы

Тахометр двигателя

X

X

Спидометр

X

X

Амперметр

X

Термометр

X

Манометр

X

Системы охлаждения, подачи воздуха и подачи топлива

Система подачи топлива

X

X

Радиатор

X

X

X

Головка цилиндров и блок цилиндров

X

X

Воздухоочиститель

X

X

Фильтрующий элемент (основной и дополнительный)

X

X

X

Форсунка

X

X

Ремень вентилятора

X

X

X

X

Электрооборудова ние

Аккумуляторная батарея

X

X

X

X

Световые приборы

X

X

X

X

Система пуска

X

X

X

Генератор

X

X

Регулятор

X

X

X

Трансмиссия (включая управление рабочими органами)

Сцепление

X

X

X

X

X

X

Коробка передач

X

X

X

Управление поворотом

X

X

X

X

Конечная передача

X

X

X

X

X

Универсальный шарнир

X

X

X

X

X

Агрегаты гидросистемы

X

X

X

X

X

Органы управления

Орган управления двигателем

X

X

Орган управления поворотом

X

X

Тормоз

X

X

Ходовая часть

Поддерживающий каток

X

X

X

X

Опорный каток

X

X

X

X

Направляющее колесо

X

X

X

X

Ходовая часть

Башмак гусеницы

X

X

X

Главная рессора

X

X

X

Устройство регулировки натяжения гусеницы:

механического типа

X

X

X

гидравлического типа

X

X

Шина

X

X

X

---

<***> Разводной ключ используют, если в наличии нет комбинированного, обычного или торцевого ключа.

ИСО 2380 «Лезвия отверток для винтов со шлицем в головке»

ИСО 2725 «Инструмент слесарный для болтов (винтов) и гаек. Головки торцевых ключей с квадратным приводным гнездом для гайковертов и ручных ключей. Метрическая серия»

ИСО 2936 «Инструмент слесарный для болтов (винтов) и гаек. Ключи для винтов с внутренним шестигранником. Метрическая серия»

ИСО 3315 «Инструмент слесарный для винтов и гаек. Приводные элементы для ручных торцевых ключей с квадратными гнездами. Испытание на крутящий момент»

ИСО 3316 «Инструмент слесарный для винтов и гаек. Устройства переходные для ручных торцевых ключей с квадратными приводными гнездами. Испытание на крутящий момент»

ИСО 3318 «Инструмент слесарный для винтов и гаек. Ключи гаечные двусторонние с открытым зевом, с замкнутым зевом и комбинированные. Максимальные наружные размеры головок»

Приложение 3 Справочное

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Раздел, подраздел, пункт, в котором приведена ссылка

Обозначение соответствующего стандарта

Обозначение отечественного нормативно-технического документа, на который дана ссылка

Приложение 2

ИСО 1174

Приложение 2

Раздел 1

---
