ГОСТ 283-75. Гвозди проволочные. Технические условия
(утв. Постановлением Госстандарта СССР от 17.07.1975 № 1829)
(ред. от 21.11.1997)
от 17 июля 1975 г. № 1829
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Разработчики: К.И. Туленков, канд. техн. наук; Б.М. Ригмант; И.В. Барышева; В.Г. Вильде.
Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 515-77 | 4.3 |
| ГОСТ 3282-74 | 1.1, 1.3 |
| ГОСТ 8828-89 | 4.3 |
| ГОСТ 13513-86 | 4.3 |
| ГОСТ 13841-79 | 4.3 |
| ГОСТ 14192-77 | 4.8 |
| ГОСТ 15102-75 | 4.7 |
| ГОСТ 15150-69 | 4.9 |
| ГОСТ 15623-84 | 4.3 |
| ГОСТ 15846-79 | 4.5 |
| ГОСТ 18251-87 | 4.8 |
| ГОСТ 18617-83 | 4.1, 4.3 |
| ГОСТ 20435-75 | 4.7 |
| ГОСТ 21650-76 | 4.5 |
| ГОСТ 22225-76 | 4.7 |
| ГОСТ 24597-81 | 4.4 |
| ГОСТ 25347-82 | 3.2 |
| ГОСТ 25951-83 | 4.3 |
| ГОСТ 26381-84 | 4.4 |
| ГОСТ 26663-91 | 4.4 |
| ОСТ 1443-80 | 4.4 |
Срок действия продлен до 01.01.95 (Постановление Госстандарта СССР от 21.06.89 № 1778).
Переиздание (август 1991 г.) с Изменениями № 1, 2, утвержденными в декабре 1986 г., июне 1989 г. (ИУС 4-87, 10-89).
Настоящий стандарт распространяется на проволочные гвозди круглого и фасонного сечения.
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Гвозди должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
круглого сечения — из низкоуглеродистой стальной термически необработанной проволоки без покрытия по ГОСТ 3282-74 или из проволоки по другой нормативно-технической документации;
фасонного сечения — из низкоуглеродистой стальной термически необработанной проволоки без покрытия по нормативно-технической документации.
(Измененная редакция, Изм. № 1, 2.)
1.3. Предельные отклонения диаметра стержня гвоздей круглого сечения должны соответствовать требованиям ГОСТ 3282-74.
Предельные отклонения условного диаметра стержня и толщины гвоздей фасонного сечения должны соответствовать предельным отклонениям условного диаметра и толщины проволоки фасонного сечения.
1.4. Предельные отклонения от длины гвоздей должны соответствовать указанным в табл. 1.
мм
| Длина гвоздя | Предельное отклонение |
|---|---|
| До 18 включ. Св. 18 до 50 « » 50 « 80 » « 80 » 120 « » 120 « 180 » « 180» | -1,5 -3,0 -4,0 -6,0 -7,0 -10,0 |
1.5 Отклонение от соосности головки относительно стержня не должно быть более:
0,1 мм — для гвоздей диаметром стержня до 1,2 мм включ.;
0,2 мм — для гвоздей диаметром стержня св. 1,2 до 1,8 мм включ.;
0,3 мм — для гвоздей диаметром стержня св. 1,8 до 3,0 мм включ.;
0,5 мм — для гвоздей диаметром стержня св. 3,0 до 4,0 мм включ.;
0,7 мм — для гвоздей диаметром стержня св. 4,0 мм.
1.4, 1.5. (Измененная редакция, Изм. № 1.)
1.6 Отклонения от круглости головок не должно быть более:
0,4 мм — для гвоздей диаметром головки до 3,0 мм включ.;
0,5 мм — для гвоздей диаметром головки св. 3,0 до 6,0 мм включ.;
0,9 мм — для гвоздей диаметром головки св. 6,0 до 10,0 мм включ.;
1,1 мм — для гвоздей диаметром головки св. 10,0 мм.
Допускается увеличение отклонения от круглости головок гвоздей фасонного сечения в 1,5 раза и толевых в 1,3 раза по сравнению с гвоздями круглого сечения.
(Измененная редакция, Изм. № 1, 2.)
1.7. Торцевая поверхность конической головки строительных и кровельных гвоздей должна быть рифленой, гвоздей прочих видов — гладкой.
1.8. Заостренная часть гвоздя может иметь круглое или квадратное сечение. Угол заострения по граням не должен быть более 40°.
(Измененная редакция, Изм. № 1.)
1.9. На стержне гвоздя допускаются продольные лыски с поперечными рисками от подающего ножа, четырехстороннее смятие, незначительные насечки и следы от разъемных матриц; под головкой гвоздя диаметрально расположенные наплывы металла.
Односторонний равномерный прогиб стержня гвоздя не должен быть более:
0,2 мм — для гвоздей длиной до 30 мм включ.;
0,3 мм — для гвоздей длиной св. 30 до 50 мм включ.;
0,5 мм — для гвоздей длиной св. 50 до 80 мм включ.;
0,7 мм — для гвоздей длиной св. 80 до 120 мм включ.;
1,0 мм — для гвоздей длиной св. 120 мм.
На 2% всех типоразмеров гвоздей партии, кроме тарных, допускается неотпавшая обсечка.
Для формовочных гвоздей допускается незначительное смятие с двух сторон на конце стержня и пятикратное увеличение прогиба по сравнению с указанным для других типоразмеров. По требованию потребителя формовочные гвозди изготовляют с прогибом, величина которого устанавливается по согласованию с изготовителем.
(Измененная редакция, Изм. № 1, 2.)
2. ПРАВИЛА ПРИЕМКИ
2.1. Гвозди принимают партиями. Партия должна состоять из гвоздей одного типоразмера и быть оформлена документом о качестве, содержащим:
товарный знак или наименование и товарный знак предприятия-изготовителя;
Допускается документ о качестве вкладывать в упаковочную единицу.
(Измененная редакция, Изм. № 1.)
2.2. Гвозди для контроля должны отбираться методом случайной выборки из разных мест партии.
Размер выборки должен составлять не более 0,5% от партии, но не менее 40 шт.
2.3. Партия считается годной, если в выборке количество изделий с отступлениями от требований настоящего стандарта не превышает 4% с учетом 2% неотпавшей обсечки.
(Измененная редакция, Изм. № 1, 2.)
2.4. При получении неудовлетворительных результатов контроля производится повторный контроль на удвоенной выборке.
Результаты контроля распространяются на всю партию.
(Измененная редакция, Изм. № 1.)
3. МЕТОДЫ КОНТРОЛЯ
3.1. Осмотр гвоздей производится без применения увеличительных приборов. Размеры и расположение поверхностей гвоздей проверяются универсальным измерительным инструментом или калибрами.
Высота головки, радиус под головкой и угол заострения гвоздей не проверяются и должны обеспечиваться технологическим инструментом.
(Измененная редакция, Изм. № 1.)
3.2. Контроль прогиба гвоздей производится при помощи приспособления, показанного на черт. 1.
Полуматрицы вставляются в обойму по скользящей посадке. Размер квадратного отверстия а должен быть равен номинальному диаметру стержня гвоздя плюс допустимая величина прогиба согласно п. 1.9. Допуск на исполнение отверстия а — Н9 по ГОСТ 25347-82. Длина матрицы l должна быть не менее номинальной длины гвоздя.
Гвозди должны входить в отверстие приспособления до насечки без усилия и свободно проворачиваться в отверстии.
Допускается производить контроль прогиба гвоздей другими методами и средствами, аттестованными в установленном порядке.
При разногласиях контроль проводят способом, установленным настоящим стандартом.
(Измененная редакция, Изм. № 1, 2.)
3.3 Отклонение от соосности головки относительно стержня должно соответствовать черт. 2 и вычисляться по формуле

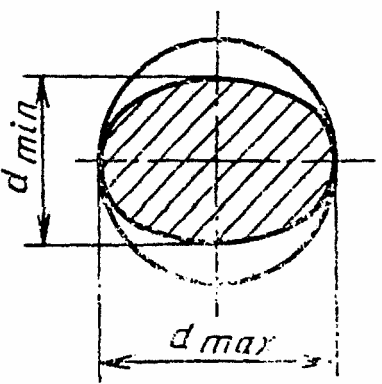

3.4 Отклонение от круглости головки гвоздя должно соответствовать черт. 3 и вычисляться по формуле
4. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1. Гвозди упаковывают в деревянные ящики по ГОСТ 18617-83, ящичные металлические поддоны по ОСТ 1443-80, бочки, специализированные и универсальные контейнеры, изготовленные по нормативно-технической документации. В каждой упаковочной единице должны быть гвозди одного типоразмера.
4.2 Масса брутто каждой упаковочной единицы должна быть не более:
250 кг — при упаковывании в бочки;
1000 кг — при упаковывании в поддоны ящичные металлические;
2150 кг — при упаковывании в ящики деревянные и
специализированные контейнеры.
Отклонение от массы нетто гвоздей, указанной на упаковочной
единице, не должно быть более:
+/- 1% — для массы гвоздей до 1000 кг включ.;
+/- 0,5% — для массы гвоздей св. 1000 кг.
4.1, 4.2. (Измененная редакция, Изм. № 1, 2.)
4.3. Гвозди, предназначенные для розничной торговли, упаковывают в ящики массой брутто не более 10 кг россыпью или с предварительным мелким фасованием их в картонные, пластмассовые или металлические коробки.
(в ред. Изменения № 3, принятого Протоколом МНТКС от 21.11.1997 № 12)
При согласии конкретного потребителя Минторга СССР и Центросоюза допускается до 01.01.92 упаковка гвоздей в ящики массой брутто не более 60 кг, при этом при подъеме и перемещении тяжестей вручную применение женского труда не допускается.
В коробки могут быть упакованы:
от 200 до 1000 г включ. с градацией 50, 100 г для гвоздей длиной 120 мм включ.;
св. 500 до 2000 г включ. с градацией 100 г для гвоздей длиной св. 70 до 250 мм;
- набор гвоздей из нескольких типоразмеров, при этом гвозди каждого типоразмера должны быть упакованы в отдельную картонную, пластмассовую или металлическую коробку. Допускается упаковывание гвоздей в секционные коробки. Масса брутто каждого набора должна быть не более 2000 г.
Для мелкого фасования гвоздей в качестве потребительской тары применяются картонные, пластмассовые или металлические коробки по нормативно-технической документации или согласованным чертежам.
Гвозди, предназначенные для розничной торговли, упаковывают в транспортную тару: деревянные ящики по ГОСТ 18617-83, ГОСТ 15623-84, картонные ящики по ГОСТ 13513-86, ГОСТ 13841-79 или деревянные, картонные, пластмассовые и металлические ящики по нормативно-технической документации или согласованным чертежам.
Для скрепления картонных ящиков и коробок применяется клеевая лента по ГОСТ 18251-87 или другие средства крепления по нормативно-технической документации. При поставке гвоздей россыпью деревянные ящики из дощечек должны выстилаться бумагой по ГОСТ 8828-89, ГОСТ 515-77 или по другой нормативно-технической документации. Допускается не выстилать ящики бумагой при условии обеспечения невысыпаемости гвоздей при транспортировании.
Групповое упаковывание гвоздей, предварительно расфасованных в потребительскую тару, допускается производить с применением термоусадочной пленки по ГОСТ 25951-83 или по другой нормативно-технической документации с последующим пакетированием на плоских деревянных поддонах по нормативно-технической документации. Масса брутто пакета не должна быть более 1000 кг.
Отклонение от массы нетто гвоздей, предварительно расфасованных в коробки, должны соответствовать приведенным в табл. 2.
| Размер гвоздя, мм | Отклонение от массы нетто гвоздей, %, при фасовании | |||
| Диаметр стержня | Длина | от 200 до 500 г | св.500 до 1000 г | св. 1100 до 2000 г |
| 0,8 — 3,5 | 8 — 70 | +/- 2,0 | +/- 1,0 | - |
| 1,6 — 3,0 | 80 — 150 | +/- 2,0 | +/- 1,0 | +/- 0,5 |
| 3,5 — 5,0 | 90 — 150 | - | +/- 2,0 | +/- 1,0 |
| 6,0 | 150 — 200 | - | +/- 3,0 | +/- 2,0 |
| 8,0 | 250 | - | +/- 4,0 | |
(таблица 2 в ред. Изменения № 3, принятого Протоколом МНТКС от 21.11.1997 № 12)
Отклонение от массы нетто гвоздей, расфасованных россыпью с массой брутто не более 10 кг, не должно быть более +/- 1,5%.
4.4. Гвозди и наборы из гвоздей, упакованные в транспортную тару, в том числе термоусадочную пленку, укладывают в поддоны ящичные металлические по ОСТ 1443-80 или формируют в транспортные пакеты. При формировании пакетов на плоских поддонах требования к ним должны соответствовать ГОСТ 26663-91. Основные параметры и размеры пакетов по ГОСТ 24597-81, средства скрепления пакетов по ГОСТ 21650-76. Допускается использование плоских поддонов одноразового применения по ГОСТ 26381-84 или по нормативно-технической документации.
Штабелирование пакетов при транспортировании в металлических ящичных поддонах по ОСТ 1443-80, при транспортировании в пакетах с применением плоских поддонов — не более чем в два яруса.
4.3, 4.4. (Измененная редакция, Изм. № 2.)
4.5. Упаковка гвоздей при транспортировании их в районы Крайнего Севера и труднодоступные районы — по ГОСТ 15846-79.
4.6. Каждая упаковочная единица с гвоздями должна иметь маркировку. Маркировка должна проводиться бумажными ярлыками или с помощью трафарета, или штампа. Маркировка должна быть четкой, располагаться на наружной стороне упаковочной единицы, быть видна при складировании и содержать:
товарный знак или наименование и товарный знак предприятия-изготовителя;
Маркировка гвоздей в мелкой расфасовке дополняется:
количеством коробок или наборов в ящике;
розничной ценой коробки или набора.
Каждая коробка должна иметь маркировку с указанием:
товарного знака или наименования и товарного знака предприятия-изготовителя;
Маркировка, наносимая на этикетку внутренней коробки с гвоздями или саму коробку, входящую в набор, должна содержать условное обозначение гвоздя и массу нетто, кг.
4.5, 4.6. (Измененная редакция, Изм. № 1.)
4.7. Гвозди транспортируют транспортом всех видов в соответствии с правилами перевозки грузов, действующими на транспорте данного вида и техническими условиями погрузки и крепления грузов, утвержденными МПС СССР.
Транспортирование гвоздей по железной дороге проводят в крытых вагонах повагонными или мелкими отправками. Гвозди в металлических ящичных поддонах и специализированных контейнерах могут транспортироваться на открытом подвижном составе.
Допускается транспортирование гвоздей в универсальных контейнерах по ГОСТ 20435-75, ГОСТ 15102-75, ГОСТ 22225-76 и по нормативно-технической документации.
(Измененная редакция, Изм. № 1, 2.)
4.8 Транспортная маркировка — по ГОСТ 14192-77.
4.9 Хранение гвоздей — по условиям 5 ГОСТ 15150-69.
4.8, 4.9. (Измененная редакция, Изм. № 1.)
