ГОСТ 26880.1-86 (СТ СЭВ 5010-85 — СТ СЭВ 5013-85). Свинец. Атомно-абсорбционный метод анализа

(утв. Постановлением Госстандарта СССР от 25.04.1986 № 1072)

от 25 апреля 1986 г. № 1072

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СВИНЕЦ

АТОМНО-АБСОРБЦИОННЫЙ МЕТОД АНАЛИЗА

Lead. Atomic-absorption method of analysis

ГОСТ 26880.1-86

(СТ СЭВ 5010-85 — СТ СЭВ 5013-85)

Разработан Министерством цветной металлургии СССР.

Исполнители: Г.И. Иванов, Р.Д. Коган, Л.К. Ларина, Н.Н. Аверина, Т.И. Трещеткина.

Внесен Министерством цветной металлургии СССР: член коллегии А.П. Снурников.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 25 апреля 1986 г. № 1072.

Взамен ГОСТ 20580.10-78, ГОСТ 20580.11-78.

Настоящий стандарт устанавливает атомно-абсорбционный метод определения компонентов металлического свинца марок СО, С1С, С1, С2С, С2, С3С и С3 при массовой доле, %:

без обогащения с обогащением

серебро от \text{от }2 \cdot 10^{- 4}\text{до }3 \cdot 10^{- 3} 2 \cdot 10^{- 4}\text{до }2 \cdot 10^{- 2}

медь от \text{от }3 \cdot 10^{- 4}\text{до }4 \cdot 10^{- 3} 3 \cdot 10^{- 4}\text{до }2 \cdot 10^{- 1}

цинк от \text{от }5 \cdot 10^{- 4}\text{до }1 \cdot 10^{- 2} 5 \cdot 10^{- 4}\text{до }2 \cdot 10^{- 1}

висмут от \text{от }2 \cdot 10^{- 3}\text{до }1 \cdot 10^{- 2} 2 \cdot 10^{- 3}\text{до }2 \cdot 10^{- 1}

мышьяк от \text{от }3 \cdot 10^{- 4}\text{до }1 \cdot 10^{- 2} 1 \cdot 10^{- 2}\text{до }1 \cdot 10^{- 1}

олово от \text{от }3 \cdot 10^{- 4}\text{до }1 \cdot 10^{- 2} 1 \cdot 10^{- 2}\text{до }2 \cdot 10^{- 1}

сурьма от \text{от }3 \cdot 10^{- 4}\text{до }1 \cdot 10^{- 2} 1 \cdot 10^{- 2}\text{до }4 \cdot 10^{- 1}

железо от \text{от }5 \cdot 10^{- 4}\text{до }1 \cdot 10^{- 2} 5 \cdot 10^{- 4}\text{до }2 \cdot 10^{- 2}

магний от 5 \cdot 10^{- 4}\text{до }2 \cdot 10^{- 2} -

кальций от 5 \cdot 10^{- 4}\text{до }2 \cdot 10^{- 2} -

Атомно-абсорбционный метод определения примесей в свинце без обогащения основан на растворении пробы в азотной кислоте и измерении атомной абсорбции по аналитическим линиям определяемых элементов при введении анализируемых и градуировочных растворов в пламени ацетилен-воздух и закись азота-ацетилен.

Метод, предусматривающий обогащение пробы, основан на разложении пробы азотной кислотой, осаждении основной массы свинца в виде нитрата, упаривании полученного раствора до небольшого объема и измерении в нем атомной абсорбции по аналитическим линиям определяемых элементов при введении этого и градуировочного растворов в пламя ацетилен-воздух и закись азота-ацетилен.

Стандарт полностью соответствует СТ СЭВ 5010-85 — СТ СЭВ 5013-85.

1. ОБЩИЕ ТРЕБОВАНИЯ

1.1 Общие требования к методу анализа — по ГОСТ 25086-81.

1.2. Контроль правильности проводят по ГОСТ 25086-81 методом добавок или по стандартным образцам свинца С3 — С0 N (1591 — 1602)-79 по Государственному реестру мер и измерительных приборов СССР.

Навеску стандартного образца в зависимости от содержания контролируемого элемента отбирают в виде опилок или стружки и проводят анализ в соответствии с разд. 5 (опилки получают напильником, стружки — с помощью сверла).

Контроль правильности проводят не реже одного раза в месяц, а также при смене реактивов, растворов, аппаратуры, после длительного перерыва в работе.

1.3. Численное значение результата анализа должно оканчиваться цифрой того разряда, что и в соответствующем значении допускаемого расхождения параллельных определений.

2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

2.1 Требования безопасности — по ГОСТ 8857-77 с дополнениями.

2.1.1 При анализе свинца применяются следующие реактивы и материалы, оказывающие вредное действие на организм человека:

свинец, азотная, фтористо-водородная и винная кислоты, азотнокислая закисная ртуть, ацетилен, закись азота. При работе с данными веществами следует руководствоваться требованиями безопасности по ГОСТ 3778-77, ГОСТ 11125-78, ГОСТ 5817-77, ГОСТ 4521-78, ГОСТ 10484-78.

При использовании и эксплуатации сжатых, сжиженных и растворенных газов в процессе анализа требуется соблюдать правила устройства и безопасной эксплуатации сосудов, работающих под давлением, утвержденные Госгортехнадзором СССР.

2.1.2. Для предотвращения попадания в воздух рабочей зоны вредных веществ, выделяющихся при распылении анализируемых растворов в пламя и вредно действующих на организм работающего в количествах, превышающих предельно допустимые концентрации, горелка атомно-абсорбционного спектрофотометра должна находиться внутри вытяжного устройства.

2.1.3. Подготовка проб к анализу должна проводиться в шкафах, оборудованных местной вытяжной вентиляцией.

2.1.4. Электробезопасность при работе с электроустановками — по ГОСТ 12.1.019-79.

3. АППАРАТУРА, МАТЕРИАЛЫ, РЕАКТИВЫ И РАСТВОРЫ

Атомно-абсорбционный спектрофотометр со всеми принадлежностями и источниками излучения для серебра, меди, цинка, висмута, мышьяка, олова, сурьмы, железа, магния и кальция. При определении железа необходимо использование распылителя и горелки, изготовленных из материала, не содержащего железа.

Весы аналитические и торсионные.

Кислота азотная особой чистоты марки ОС.Ч. 18-4 по ГОСТ 11125-84 и растворы 1:2, 1:3 и 1:6.

Кислота фтористо-водородная по ГОСТ 10484-78.

Кислота винная по ГОСТ 5817-77.

Свинец по ГОСТ 3778-77 или свинец азотнокислый особой чистоты с массовой долей, %, не более:

серебра 2 \cdot 10^{- 4}

меди 3 \cdot 10^{- 4}

висмута 2 \cdot 10^{- 3}

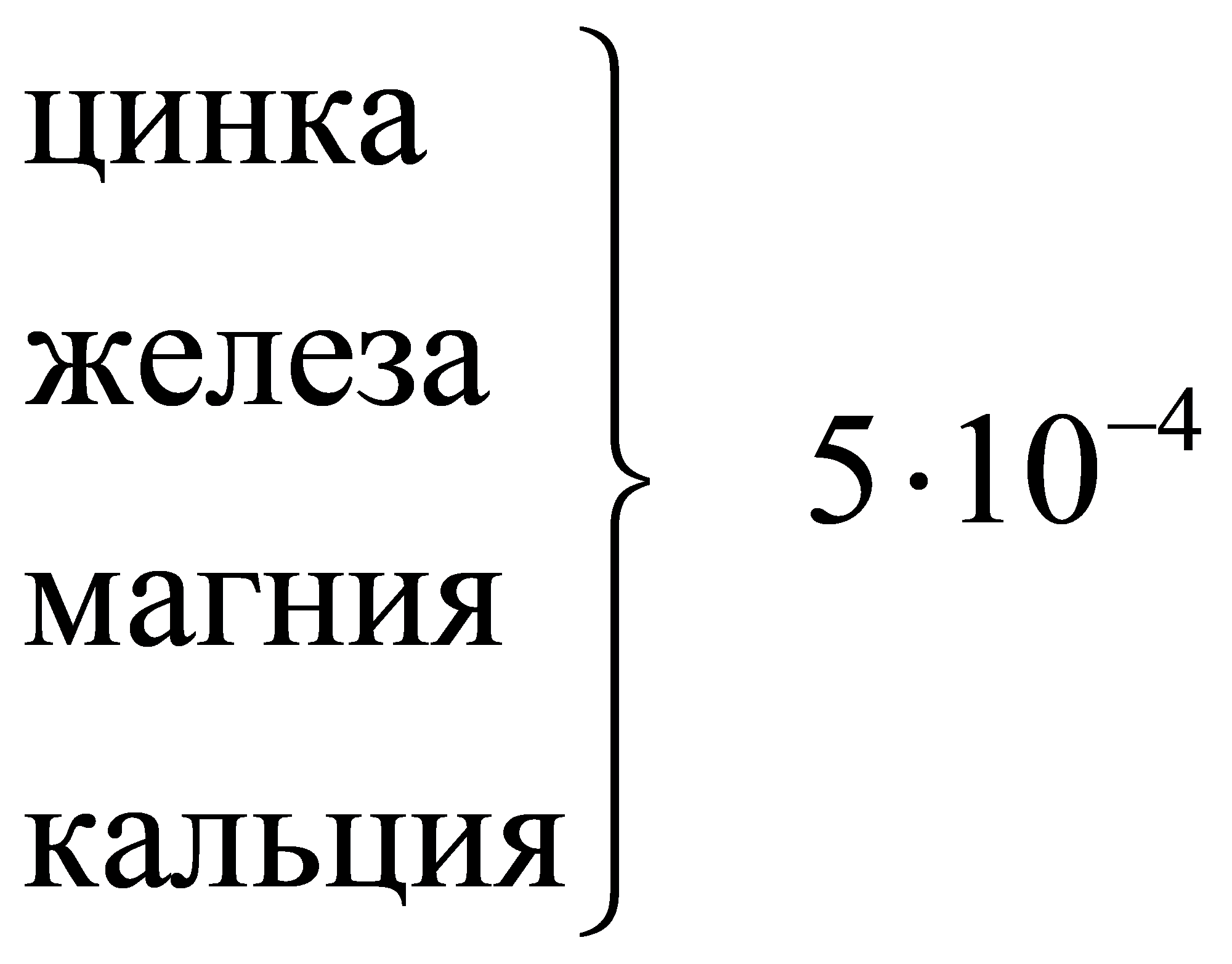

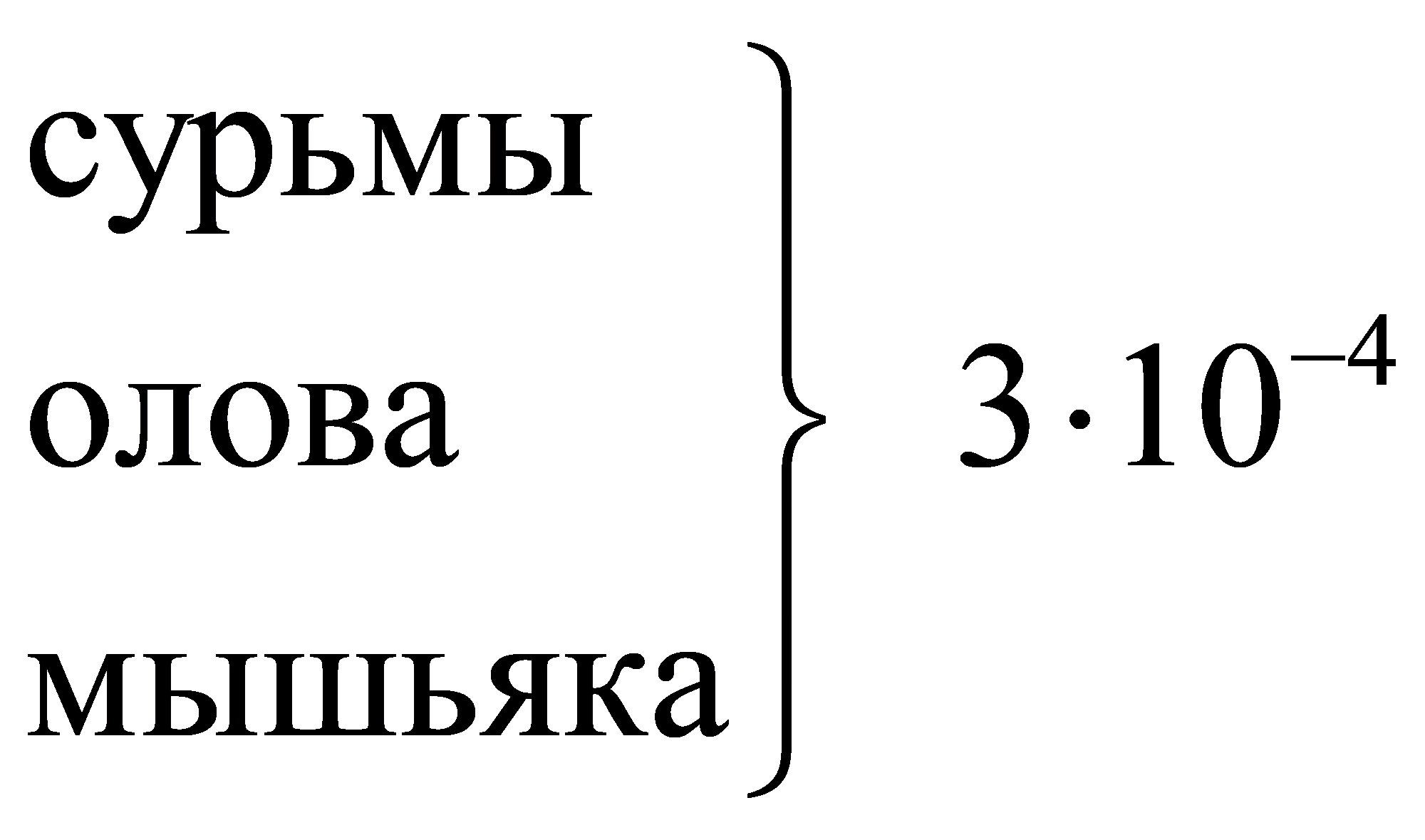

Раствор свинца:

из металлического свинца: в стакане вместимостью 600 см3 растворяют 25,0 г свинца в 150 см3 раствора азотной кислоты (1:3), выпаривают до влажных солей, прибавляют 5 см3 азотной кислоты и 150 см3 воды. Нагревают до растворения солей и переносят в мерную колбу вместимостью 250 см3, охлаждают, доводят до метки водой и перемешивают;

из азотнокислого свинца: в стакане вместимостью 400 см3 растворяют 40,0 г азотнокислого свинца в 150 см3 воды, прибавляют 5 см3 азотной кислоты, переносят в мерную колбу вместимостью 250 см3, доводят до метки водой и перемешивают.

1 см3 раствора содержит 0,1 г свинца.

Ртуть азотнокислая закисная по ГОСТ 4521-78.

Серебро зернистое или серебро азотнокислое по ГОСТ 1277-75.

Стандартный раствор серебра:

из металлического серебра: 0,1000 г серебра растворяют в 10 см3 раствора азотной кислоты (1:3) при нагревании. Раствор охлаждают, добавляют 50 мг азотнокислой закисной ртути, 5 см3 азотной кислоты, переносят в мерную колбу вместимостью 100 см3, доводят до метки водой и перемешивают;

из азотнокислого серебра: 0,1575 г азотнокислого серебра растворяют в 15 см3 воды, добавляют 50 мг азотнокислой закисной ртути, 5 см3 азотной кислоты, переносят в мерную колбу вместимостью 100 см3, доводят до метки водой и перемешивают.

Раствор хранят в темном месте.

1 см3 раствора содержит 1 мг серебра.

Медь по ГОСТ 859-78.

Стандартный раствор меди.

1,0000 г меди, промытой раствором азотной кислоты (1:6), растворяют в 30 см3 азотной кислоты при нагревании, раствор охлаждают, переносят в мерную колбу вместимостью 1000 см3, доводят до метки водой и перемешивают.

1 см3 раствора содержит 1 мг меди.

Цинк по ГОСТ 3640-79.

Стандартный раствор цинка.

1,0000 г цинка растворяют в 25 см3 раствора азотной кислоты (1:3), переносят в мерную колбу вместимостью 1000 см3, доводят до метки водой и перемешивают.

1 см3 раствора содержит 1 мг цинка.

Висмут по ГОСТ 10928-75.

Стандартный раствор висмута.

1,0000 г висмута растворяют в 20 см3 раствора азотной кислоты (1:3) при нагревании, раствор охлаждают, переносят в мерную колбу вместимостью 1000 см3, добавляют 10 см3 азотной кислоты, доводят до метки водой и перемешивают.

1 см3 раствора содержит 1 мг висмута.

Мышьяк металлический.

Стандартный раствор мышьяка.

1,0000 г мышьяка растворяют в 10 см3 азотной кислоты при нагревании под крышкой. Раствор охлаждают, переносят в мерную колбу вместимостью 1000 см3, доводят до метки водой и перемешивают.

1 см3 раствора содержит 1 мг мышьяка.

Олово по ГОСТ 860-75.

Стандартный раствор олова.

1,0000 г олова растворяют в 50 см3 смеси азотной, фтористо-водородной кислот и воды (15:10:25) во фторопластовом стакане при нагревании, раствор охлаждают, переносят в мерную колбу вместимостью 1000 см3, доводят до метки водой, перемешивают и переливают в полиэтиленовую посуду для хранения.

1 см3 раствора содержит 1 мг олова.

Сурьма по ГОСТ 1089-82.

Стандартный раствор сурьмы.

1,0000 г сурьмы растворяют в 15 см3 азотной кислоты с добавлением 15 г винной кислоты при нагревании, раствор охлаждают, переносят в мерную колбу вместимостью 1000 см3, доводят до метки водой и перемешивают.

1 см3 раствора содержит 1 мг сурьмы.

Железо металлическое, восстановленное водородом или карбонильное.

Стандартный раствор железа.

1,0000 г железа растворяют в 15 см3 азотной кислоты при нагревании, раствор охлаждают, добавляют 10 см3 азотной кислоты, переносят в мерную колбу вместимостью 1000 см3, доводят до метки водой и перемешивают.

1 см3 раствора содержит 1 мг железа.

Магния окись по ГОСТ 4526-75.

Стандартный раствор магния.

1,6800 г предварительно прокаленной в муфельной печи при (600 +/- 25) °С в течение 1 ч и охлажденной в эксикаторе окиси магния растворяют в 10 см3 азотной кислоты при нагревании, раствор охлаждают, переносят в мерную колбу вместимостью 1000 см3, доводят до метки водой и перемешивают.

1 см3 раствора содержит 1 мг магния.

Кальций углекислый по ГОСТ 4530-76.

Стандартный раствор кальция.

2,4970 г предварительно просушенного в сушильном шкафу при (100 +/- 5) °С в течение 1 ч и охлажденного в эксикаторе углекислого кальция растворяют в 15 см3 азотной кислоты при нагревании, раствор охлаждают, переносят в мерную колбу вместимостью 1000 см3, доводят до метки водой и перемешивают.

1 см3 раствора содержит 1 мг кальция.

Из указанных растворов определяемых элементов методом последовательного разбавления каждого в 10, 100 и 1000 раз готовят стандартные растворы, содержащие каждого элемента по 100, 10 и 1 мкг/см3 соответственно (раствор с содержанием определяемого элемента 1 мкм/см3 готовят только для серебра).

Вода дистиллированная по ГОСТ 6709-72, при необходимости дополнительно перегнанная в кварцевом аппарате или очищенная на ионообменной колонке.

4. ПОДГОТОВКА К АНАЛИЗУ

4.1. Метод определения серебра, меди, цинка, висмута, мышьяка, олова, сурьмы, железа, магния и кальция без обогащения

Градуировочные растворы для определения вышеуказанных элементов готовят в соответствии с табл. 1. Для учета загрязнений, вносимых реактивами в растворы для построения градуировочного графика, для каждого элемента готовят контрольный раствор. В этот раствор вносят все реактивы, вводимые в градуировочные растворы, кроме стандартного раствора. Объем контрольного и каждого градуировочного раствора равен 100 см3. Во все колбы добавляют по 5 см3 азотной кислоты и по 1 г винной кислоты. В градуировочные растворы серебра, висмута, мышьяка, олова, цинка, меди, железа, сурьмы добавляют раствор свинца в количестве, соответствующем содержанию свинца в растворе пробы согласно используемой навеске. Растворы доводят до метки водой и перемешивают.

Таблица 1

(метод без обогащения)

Содержание определяемого	Количество стандартного раствора с массовой концентрацией в мкг/см3, требуемое для приготовления градуировочных растворов, см3
элемента в градуировочном растворе, мкг/см3	серебро			медь		цинк		висмут		мышьяк	олово		сурьма		железо		кальций		магний
	1	10	100	10	100	10	100	10	100	100	100	1000	100	1000	10	100	10	100	10	100
0,05	5,0	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
0,1	10,0	-	-	1,0	-	1,0	-	-	-	-	-	-	-	-	-	-	1,0	-	1,0	-
0,2	-	2,0	-	2,0	-	2,0	-	-	-	-	-	-	-	-	2,0	-	2,0	-	2,0	-
0,4	-	4,0	-	4,0	-	4,0	-	-	-	-	-	-	-	-	4,0	-	4,0	-	4,0	-
0,6	-	6,0	-	6,0	-	6,0	-	6,0	-	-	-	-	-	-	6,0	-	6,0	-	6,0	-
0,8	-	8,0	-	8,0	-	8,0	-	8,0	-	-	-	-	-	-	8,0	-	8,0	-	8,0	-
1,0	-	10,0	-	10,0	-	10,0	-	10,0	-	-	-	-	-	-	10,0	-	10,0	-	10,0	-
2,0	-	-	2,0	-	2,0	-	2,0	-	2,0	2,0	2,0	-	2,0	-	-	2,0	-	2,0	-	2,0
4,0	-	-	-	-	4,0	-	4,0	-	4,0	-	-	-	4,0	-	-	4,0	-	-	-	-
5,0	-	-	-	-	5,0	-	-	-	-	5,0	5,0	-	-	-	-	-	-	-	-	-
6,0	-	-	-	-	-	-	6,0	-	6,0	-	-	-	-	-	-	6,0	-	-	-	-
8,0	-	-	-	-	-	-	8,0	-	8,0	-	-	-	8,0	-	-	8,0	-	-	-	-
10,0	-	-	-	-	-	-	10,0	-	10,0	10,0	10,0	-	-	-	-	10,0	-	-	-	-
15,0	-	-	-	-	-	-	-	-	15,0	15,0	-	-	15,0	-	-	-	-	-	-	-
20,0	-	-	-	-	-	-	-	-	20,0	20,0	20,0	-	20,0	-	-	-	-	-	-	-
30,0	-	-	-	-	-	-	-	-	-	-	-	3,0	-	3,0	-	-	-	-	-	-
40,0	-	-	-	-	-	-	-	-	-	-	-	4,0	-	4,0	-	-	-	-	-	-

Для измерения абсорбции меди, цинка, железа в разбавленных растворах готовят вторую серию градуировочных растворов, в которую не добавляют свинец. Рекомендуемая массовая доля в градуировочных растворах: для меди — от 1,0 до 5,0 мкг/см3; для железа и цинка — от 2,0 до 10,0 мкг/см3.

Градуировочные растворы, содержащие менее 1 мкг/см3 определяемых элементов, готовят в день выполнения измерений.

4.2 Метод определения серебра, меди, цинка, висмута, железа, мышьяка, олова и сурьмы с обогащением

Градуировочные растворы для определения вышеуказанных элементов готовят в соответствии с табл. 2. Объем каждого градуировочного раствора равен 100 см3. Во все колбы добавляют по 5 см3 азотной кислоты, доводят до метки водой и перемешивают. Контрольный раствор готовят в соответствии с п. 4.1.

Таблица 2

(метод с обогащением)

Содержание определяемых элементов в градуировочных растворах, мкг/см3	Количество стандартного раствора с массовой концентрацией в мкг/см3, требуемое для приготовления градуировочных растворов, см3
	серебро		медь	цинк	висмут	мышьяк		олово		сурьма		железо
	10	100	100	100	100	100	1000	100	1000	100	1000	100
0,5	5,0	-	-	-	-	-	-	-	-	-	-	-
1,0	10,0	-	1,0	-	-	-	-	-	-	-	-	-
2,0	-	2,0	2,0	2,0	-	-	-	-	-	-	-	2,0
4,0	-	4,0	4,0	4,0	-	-	-	-	-	-	-	4,0
5,0	-	-	-	-	-	-	-	-	-	-	-	-
6,0	-	6,0	6,0	6,0	-	-	-	-	-	-	-	6,0
8,0	-	8,0	8,0	8,0	8,0	8,0	-	8,0	-	8,0	-	8,0
10,0	-	10,0	10,0	10,0	-	-	-	-	-	-	-	10,0
15,0	-	15,0	-	-	15,0	15,0	-	15,0	-	15,0	-	-
20,0	-	-	-	-	20,0	20,0	-	20,0	-	20,0	-	-
30,0	-	-	-	-	-	-	3,0	-	3,0	-	3,0	-
40,0	-	-	-	-	-	-	4,0	-	4,0	-	4,0	-
60,0	-	-	-	-	-	-	-	-	6,0	-	-	-
80,0	-	-	-	-	-	-	-	-	8,0	-	-	-
100,0	-	-	-	-	-	-	-	-	10,0	-	-	-
120,0	-	-	-	-	-	-	-	-	12,0	-	-	-
140,0	-	-	-	-	-	-	-	-	14,0	-	-	-

5. ПРОВЕДЕНИЕ АНАЛИЗА

5.1 Разложение проб и концентрирование примесей

5.1.1. Разложение проб при определении серебра, меди, цинка, висмута, мышьяка, олова, сурьмы, железа, магния и кальция без обогащения

Навеску пробы массой от (1,000 +/- 0,100) до (4,000 +/- 0,100) г для меди, серебра, висмута, олова, железа и кальция и от (1,000 +/- 0,100) до (2,000 +/- 0,100) г для цинка, магния, сурьмы и мышьяка в зависимости от концентрации определяемых элементов помещают в стакан вместимостью 250 см3 и очищают загрязненную часть поверхности промыванием в течение 30 с 10 см3 раствора азотной кислоты (1:3) и (1:6) для пробы в виде кусочков и в виде стружки соответственно. Раствор кислоты сливают, пробу промывают несколько раз водой из промывалки, держа стакан наклонно. Затем пробу помещают во фторопластовую или кварцевую посуду, или посуду из стеклоуглерода, добавляют 1 г винной кислоты, 20 — 40 см3 раствора азотной кислоты (1:3), закрывают крышкой и разлагают при нагревании. Раствор выпаривают до влажных солей, приливают 20 см3 воды, 5 см3 азотной кислоты, подогревают до растворения солей, добавляют 50 мг азотнокислой закисной ртути, переносят в мерную колбу вместимостью 100 см3, доводят до метки водой и перемешивают. Если в пробе не определяют кальций или магний, то можно разлагать ее в стеклянном стакане, где проводили очистку пробы.

При содержании цинка и железа от 0,1 до 0,2%, а меди от 0,05 до 0,2% раствор пробы разбавляют в 5 раз, для чего 10 см3 раствора переносят в мерную колбу вместимостью 50 см3, добавляют 2 см3 азотной кислоты, доводят до метки водой и перемешивают.

В случае определения железа проба должна быть отмагничена.

5.1.2 Разложение пробы и концентрирование сурьмы, олова и мышьяка

Пробу свинца нарезают кусочками массой по 50 — 500 мг и отбирают навеску массой (40,000 +/- 0,200) г при массовой доле определяемых примесей от 3 \cdot 10^{- 4} до 2 \cdot 10^{- 3} % и (20,000 +/- 0,200) г при массовой доле сурьмы, мышьяка и олова более 2 \cdot 10^{- 3} %. Пробу помещают во фторопластовый стакан или стакан из стеклоуглерода вместимостью 400 — 500 см3 (на стакане предварительно делают метку на 200 см3) и очищают загрязненную часть поверхности промыванием в течение 30 с 30 см3 раствора азотной кислоты (1:3) и (1:6) для пробы, нарезанной кусочками и в виде стружки соответственно. Раствор кислоты сливают и пробу промывают несколько раз водой из промывалки, держа стакан наклонно. Затем в стакан приливают 1,5 — 2,0 см3 фтористо-водородной кислоты и 100 — 150 см3 раствора азотной кислоты (1:2) в зависимости от навески пробы. Пробу растворяют при нагревании. Раствор доводят до кипения, прибавляют 100 — 150 см3 (в зависимости от навески) кипящей (~80 °С) азотной кислоты. Кислоту добавляют постепенно при интенсивном перемешивании раствора фторопластовой палочкой. При этом выпадает осадок нитрата свинца. Раствор над осадком упаривают до 200 см3 и охлаждают в проточной воде в течение 1 ч. Раствор декантируют в другой стакан (с меткой 100 см3). Осадок дважды промывают азотной кислотой порциями по 15 см3, тщательно перемешивая. После отстаивания промывной раствор декантируют в стакан с основным раствором. Осадок отбрасывают. Раствор выпаривают до объема 100 см3, при этом снова появляется осадок нитрата свинца. Раствор с осадком охлаждают в течение 20 мин и декантируют во фторопластовый стакан вместимостью 250 см3. Осадок промывают 5 см3 азотной кислоты. Промывной раствор сливают в тот же фторопластовый стакан. Раствор упаривают досуха, приливают 5 см3 воды, 1,5 см3 азотной кислоты, пробу подогревают до растворения солей, добавляют 10 — 25 мг азотнокислой закисной ртути, переносят в мерный цилиндр вместимостью 25 см3, доводят водой до 15 см3. Раствор перемешивают, переливая его несколько раз из мерного цилиндра в стакан, в котором проводилось выпаривание, и обратно. Раствор оставляют во фторопластовом стакане, накрывая его крышкой. При разложении проводят контрольный опыт для внесения поправки в результат анализа.

При массовой доле сурьмы и мышьяка от 4 \cdot 10^{- 3} до 1 \cdot 10^{- 2} % раствор пробы разбавляют в 5 раз, для чего 5 см3 раствора переносят в мерную колбу вместимостью 25 см3, добавляют 1 см3 азотной кислоты, доводят до метки водой и перемешивают.

Атомную абсорбцию олова измеряют из неразбавленного раствора.

По этой же методике без добавления фтористо-водородной кислоты можно обогащать пробу с целью определения низких концентраций серебра, меди, цинка, висмута и железа, используя для этого навеску пробы массой 10 г. Уменьшение навески пробы до 10 г сокращает время концентрирования примесей.

5.1.3 Разложение проб и концентрирование серебра, меди, цинка, висмута и железа

Навеску пробы свинца массой (10,000 +/- 0,200) г нарезают кусочками массой по 50 — 500 мг, если проба представлена большим куском, помещают в термостойкий стакан вместимостью 400 — 500 см3 (на стакане предварительно делают метку до 100 см3) и очищают загрязненную часть поверхности промыванием в течение 30 с 20 см3 раствора азотной кислоты (1:3) и (1:6) для пробы, нарезанной кусочками и в виде стружки соответственно. Раствор кислоты сливают и пробу промывают несколько раз водой из промывалки, держа стакан наклонно. Затем пробу растворяют в 60 см3 раствора азотной кислоты (1:2) при нагревании. Раствор доводят до кипения, прибавляют 60 см3 кипящей (~80 °С) азотной кислоты. Кислоту добавляют постепенно при интенсивном перемешивании раствора стеклянной палочкой. При этом выпадает осадок нитрата свинца.

Раствор упаривают до объема 100 см3 и охлаждают в проточной воде в течение 1 ч, далее его декантируют в кварцевую чашку или фторопластовый стакан (во фторопластовом стакане упаривание идет более спокойно, без разбрызгивания). Осадок дважды промывают азотной кислотой порциями по 10 см3, тщательно перемешивая, и отбрасывают. Промывной раствор после отстаивания декантируют в кварцевую чашку или фторопластовый стакан с основным раствором и упаривают досуха. Затем приливают 10 см3 воды, 2 см3 азотной кислоты, подогревают до растворения солей, добавляют 10 — 15 мг азотнокислой закисной ртути и переносят в мерную колбу вместимостью 25 см3. При разложении проводят контрольный опыт для внесения поправки в результат анализа.

При концентрации определяемых примесей от 2 \cdot 10^{- 3} % и выше пробы переводят на объем 100 см3, увеличивая объем азотной кислоты до 5 см3.

В случае определения железа проба должна быть отмагничена.

5.2 Измерение атомной абсорбции

Измеряют атомную абсорбцию меди, серебра, висмута, железа, кальция, магния, цинка, сурьмы в пламени ацетилен-воздух, атомную абсорбцию мышьяка — в пламени закись азота-ацетилен, атомную абсорбцию олова можно измерять в том и другом пламени. При этом используют аналитические линии (длины волн в нм):

    серебро  328,1
    висмут   223,1
    медь     324,8
    цинк     213,8
    кальций  422,7
    магний   285,2
    сурьма   217,6
    олово    286,3
    мышьяк   193,7
    железо   248,3

Измерение проводят в режиме «поглощение» методом «ограничивающих растворов» с записью на самопишущем потенциометре или без нее. Метод «ограничивающих растворов» заключается в получении отсчетов для раствора пробы и двух градуировочных растворов, один из которых дает больший, а другой — меньший отсчет по сравнению с отсчетом для раствора пробы. Градуировочные растворы и пробы фотометрируют по два раза.

6. ОБРАБОТКА РЕЗУЛЬТАТОВ

6.1. По полученным значениям атомной абсорбции градуировочных растворов после вычитания значения атомной абсорбции контрольного раствора и соответствующим им содержаниям определяемых элементов строят градуировочный график.

Полученный результат (Х) в мкг/см3 пересчитывают для получения результата в процентах по формуле

где а — содержание определяемого элемента в растворе пробы с учетом коэффициента разбавления, мкг/см3;

a_{0} — содержание определяемого элемента в растворе контрольного опыта, мкг/см3;

m — масса пробы, мг;

V — объем раствора пробы, см3;

1000 — коэффициент пересчета мкг в мг.

За окончательный результат анализа принимают среднее арифметическое результатов трех параллельных определений.

6.2. Наибольшее расхождение трех параллельных определений не должно превышать допускаемого расхождения, рассчитанного по формуле

а расхождения двух анализов, выполненных в одной лаборатории, по формуле

где S_{r\text{сх}} и S_{r\text{в}} — относительное среднее квадратическое отклонение сходимости и воспроизводимости соответственно;

\overline{X} — среднее арифметическое параллельных определений или анализов.

Значения относительных средних квадратических отклонений сходимости и воспроизводимости приведены в табл. 3.

Определяемый элемент	Интервал массовых долей, %	Относительное среднее квадратическое отклонение сходимости	Относительное среднее квадратическое отклонение воспроизводимости
Олово	От 0,0003 до 0,0100 Св. 0,01 « 0,02 » 0,02 « 0,10 » 0,1 « 0,2»	0,07 0,06 0,05 0,04	0,09 0,075 0,06 0,05
Мышьяк	От 0,0003 до 0,0009 Св. 0,0009 « 0,0040 » 0,004 « 0,100»	0,11 0,06 0,04	0,13 0,07 0,045
Сурьма	От 0,0003 до 0,0010 Св. 0,001 « 0,050 » 0,05 « 0,20 » 0,2 « 0,4»	0,07 0,06 0,04 0,025	0,09 0,075 0,05 0,03
Медь	От 0,0003 до 0,0020 Св. 0,002 « 0,009 » 0,009 « 0,030 » 0,03 « 0,20»	0,08 0,065 0,04 0,025	0,10 0,08 0,05 0,03
Цинк	От 0,0005 до 0,0009 Св. 0,0009 « 0,0020 » 0,002 « 0,005 » 0,005 « 0,030 » 0,03 « 0,20»	0,09 0,07 0,05 0,04 0,025	0,11 0,09 0,06 0,045 0,03
Висмут	От 0,002 до 0,005 Св. 0,005 « 0,040 » 0,04 « 0,20»	0,06 0,05 0,03	0,075 0,06 0,04
Серебро	От 0,0002 до 0,0006 Св. 0,0006 « 0,0010 » 0,001 « 0,006 » 0,006 « 0,010 » 0,01 « 0,02»	0,08 0,065 0,05 0,04 0,025	0,10 0,08 0,06 0,05 0,03
Кальций, магний	От 0,0005 до 0,0200	0,04	0,05
Железо	От 0,0005 до 0,0050 Св. 0,005 « 0,010 » 0,01 « 0,02»	0,065 0,06 0,045	0,08 0,07 0,055

---
