ГОСТ 26601-85. Государственный стандарт Союза ССР. Окна и балконные двери деревянные для малоэтажных жилых домов. Типы, конструкции и размеры

(утв. Постановлением Госстроя СССР от 07.05.1985 № 64)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ ДЛЯ МАЛОЭТАЖНЫХ ЖИЛЫХ ДОМОВ

ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ

Wooden windows and balcony doors for one-two storey dwelling-houses. Types, structure and dimensions

Постановлением Государственного комитета СССР по делам строительства от 7 мая 1985 г. № 64 срок введения установлен с 01.01.1986.

Разработан Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.

Исполнители: Б.А. Филозофович (руководитель темы); И.В. Строков; Н.Н. Цаплей, канд. техн. наук; Г.Г. Коваленко; И.С. Посельская; З.А. Буркова; М.М. Чернов, канд. техн. наук; А.В. Ткаченко; В.В. Хамов; Л.В. Воронкова; В.К. Савин, канд. техн. наук; В.И. Тихонович; Г.В. Левушкин.

Внесен Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.

Зам. Председателя М.П. Коханенко.

Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 07.05.1985 № 64.

Настоящий стандарт распространяется на деревянные окна и балконные двери с двойным и тройным остеклением, предназначаемые для жилых домов высотой не более двух этажей.

Окна и балконные двери с двойным и тройным остеклением соответственно должны изготовляться со следующими показателями: приведенное сопротивление теплопередаче R_{0} — 0,42 и 0,56 м2 х °С/Вт, сопротивление воздухопроницанию R_{U} — 0,5 м2 х ч х Па/кг при 10 Па, общий коэффициент светопропускания \tau — 0,52 и 0,38, индекс звукоизоляции воздушного шума I_{\text{Н}} — 28 и 32 дБ.

1. ТИПЫ, РАЗМЕРЫ И МАРКИ

1.1 Окна и балконные двери по настоящему стандарту подразделяют на две серии:

РМ — с раздельными переплетами и дверными полотнами с двойным остеклением;

РСМ — с раздельно-спаренными переплетами и дверными полотнами с тройным остеклением.

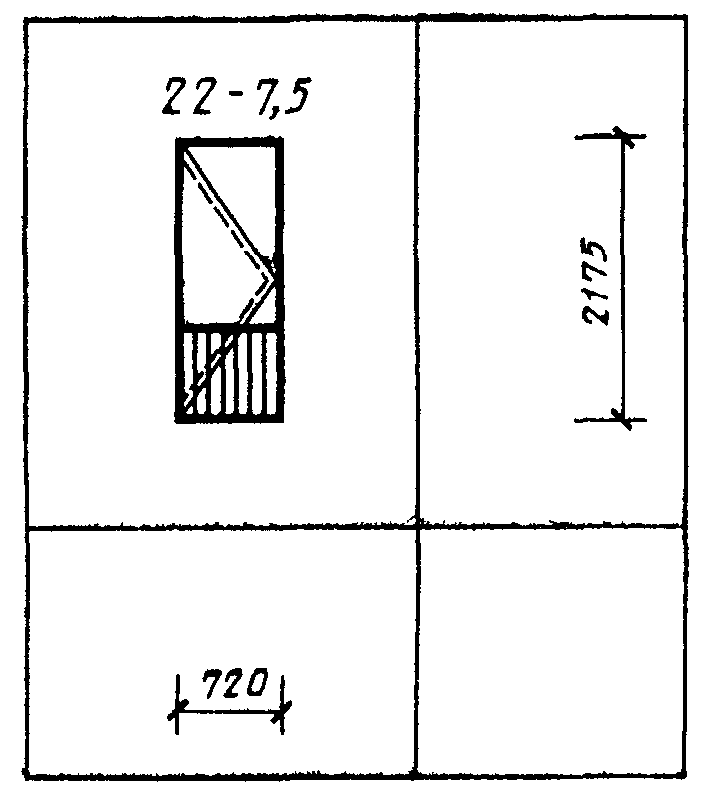

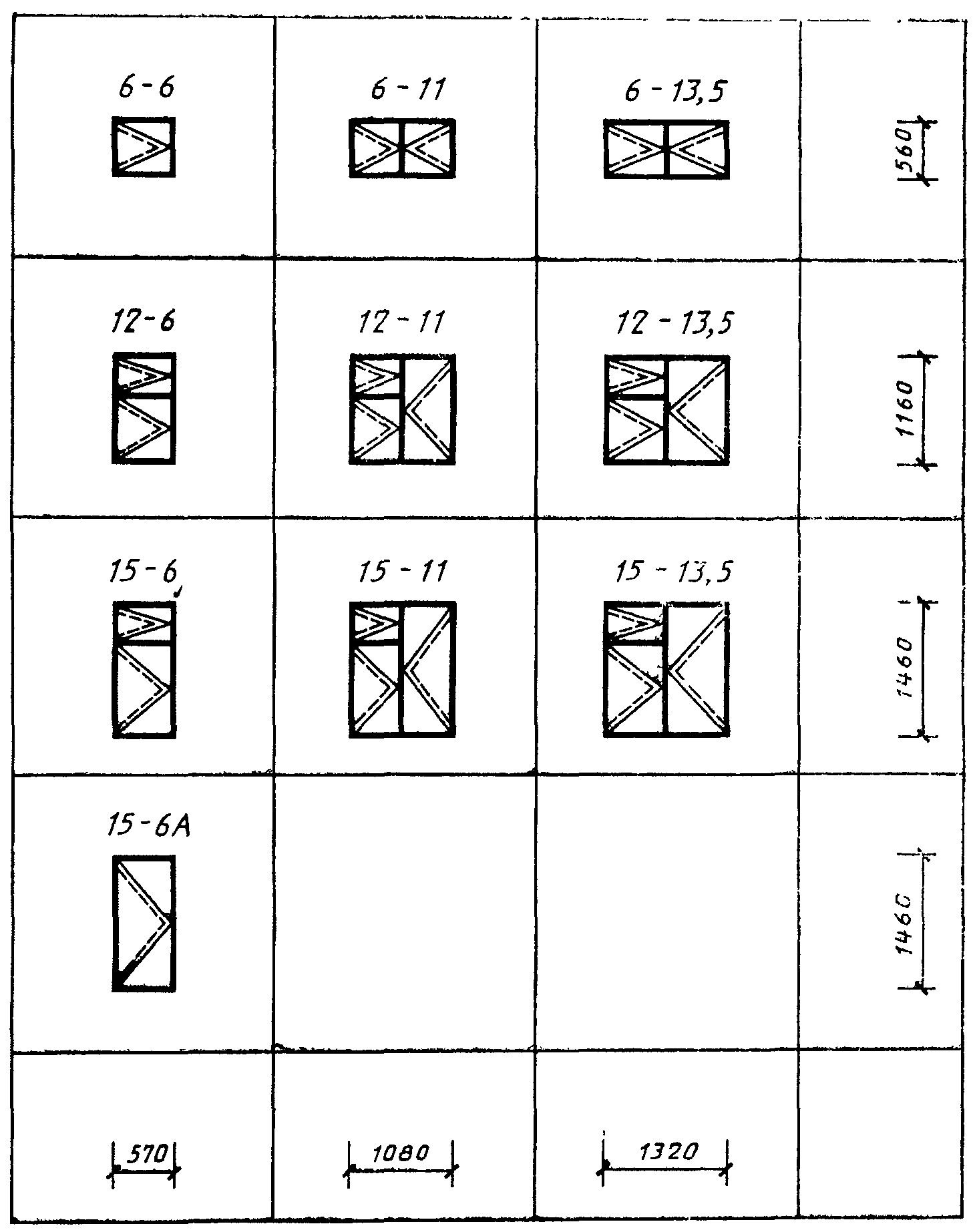

1.2. Типы и габаритные размеры окон и балконных дверей должны соответствовать указанным на черт. 1.

Примечания. 1. Схемы изделий изображены со стороны фасада.

2. Цифры над схемами изделий обозначают размеры изделий в модулях (М — модуль, равный 100 мм).

3. Окна шириной 1080 мм предназначены для деревянных домов заводского изготовления, выпускаемых по типовым проектам с панелями шириной 1200 мм.

1.3. По требованию потребителей одностворные окна и балконные двери, в том числе с форточными створками, должны изготовляться также и левыми, а окна многостворные с несимметричным рисунком — в негативном (зеркальном) исполнении.

1.4. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей.

Х Х Х — Х Х Х

					Вид изделия: О — окно; Б — балконная дверь
					Серия изделия: РМ; РСМ
					Размер по высоте, дм
					Размер по ширине, дм
					Буквы, означающие: А — вариант рисунка окна одного размера; Н — окно в негативном исполнении; Л — левое окно или балконная дверь
					Обозначение настоящего стандарта

В конце марки окон и балконных дверей с одинарным остеклением перед обозначением стандарта добавляют цифру 1 через тире.

Примеры условных обозначений

Окно правое серии РМ высотой 15 и шириной 6 дм (вариант А):

То же, левое:

Дверь балконная серии РСМ высотой 22 и шириной 7,5 дм:

Окно серии РМ высотой 12 и шириной 11 дм, с несимметричным рисунком окна:

То же, в негативном исполнении:

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166-78, настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

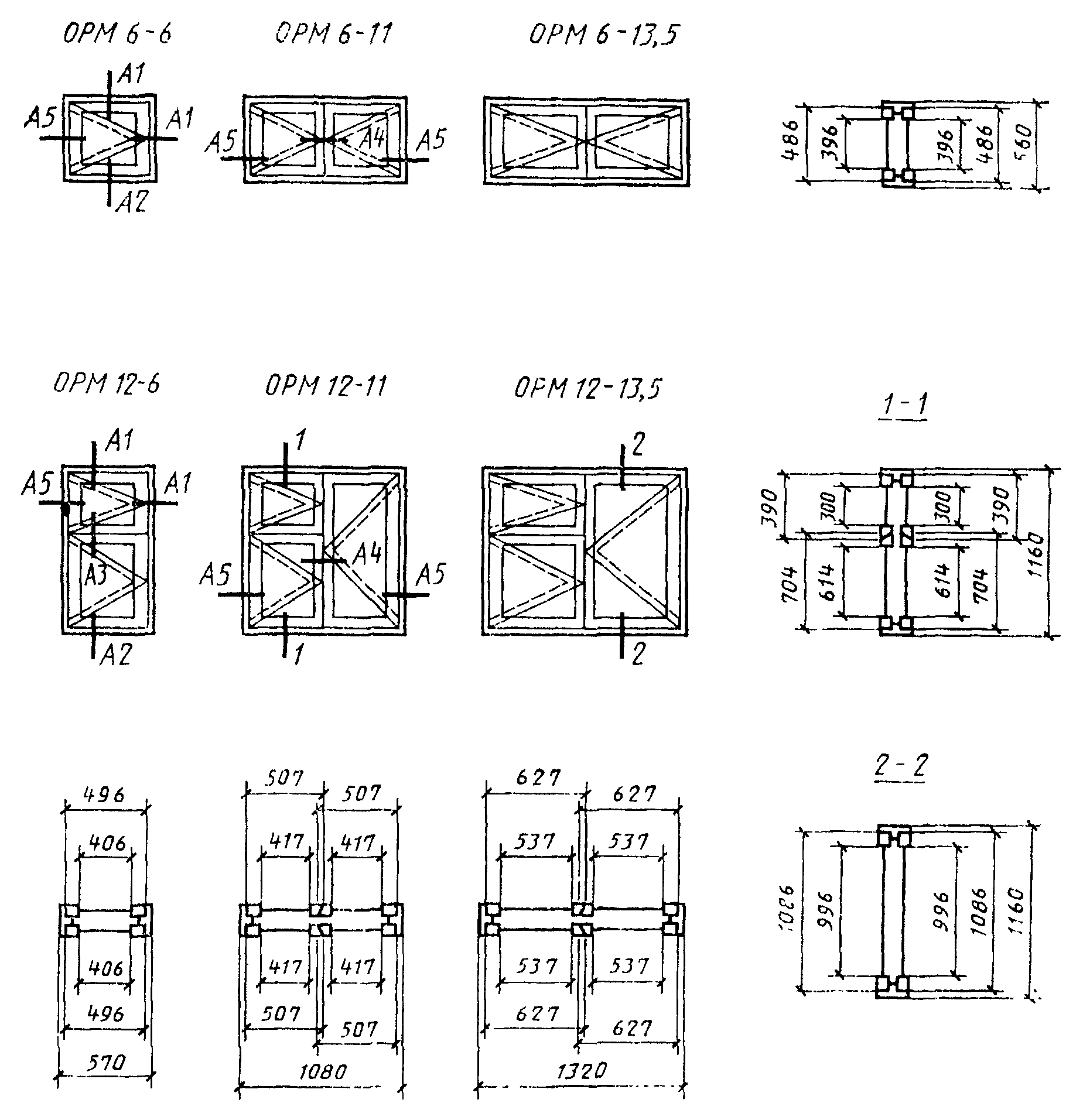

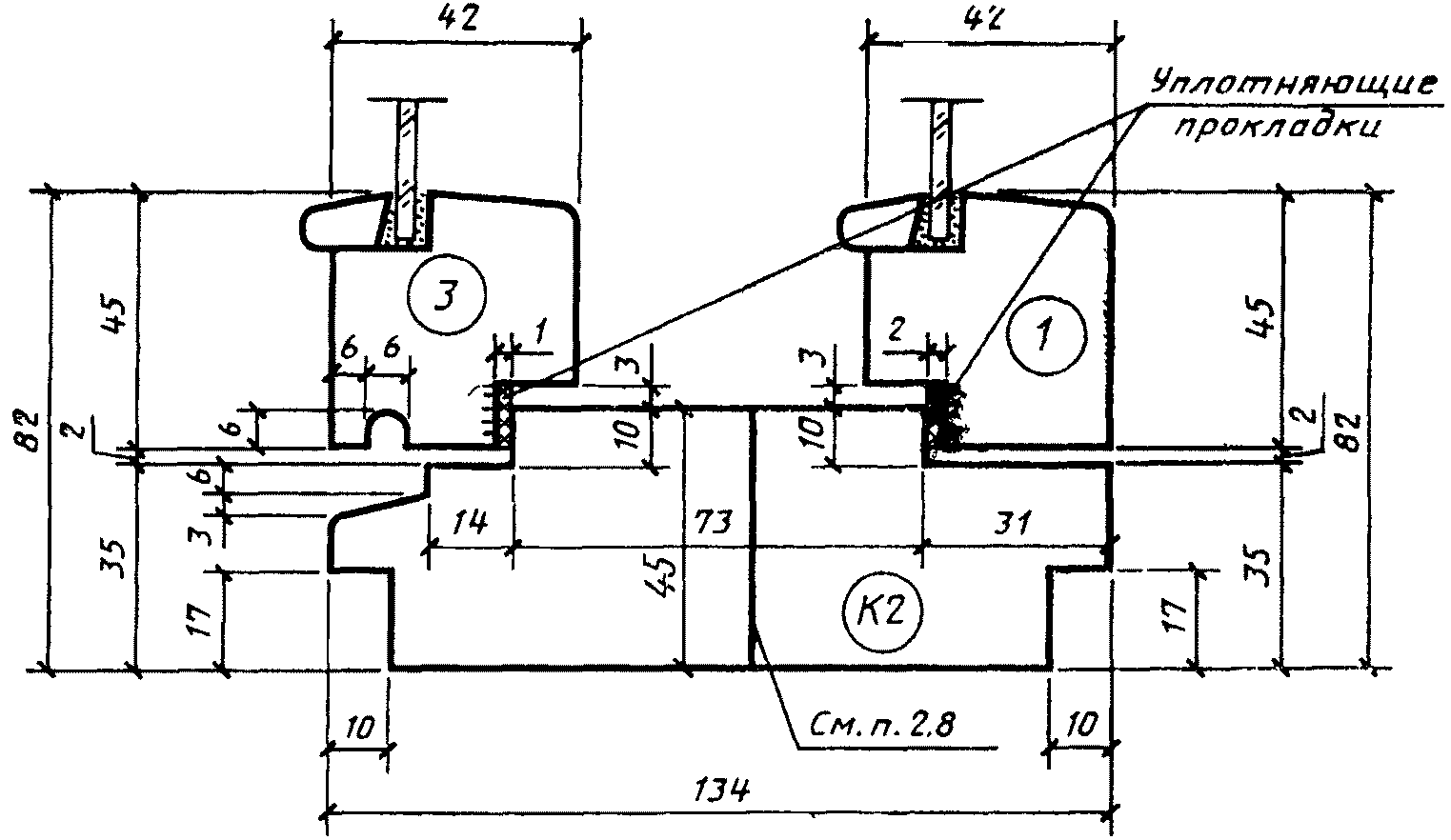

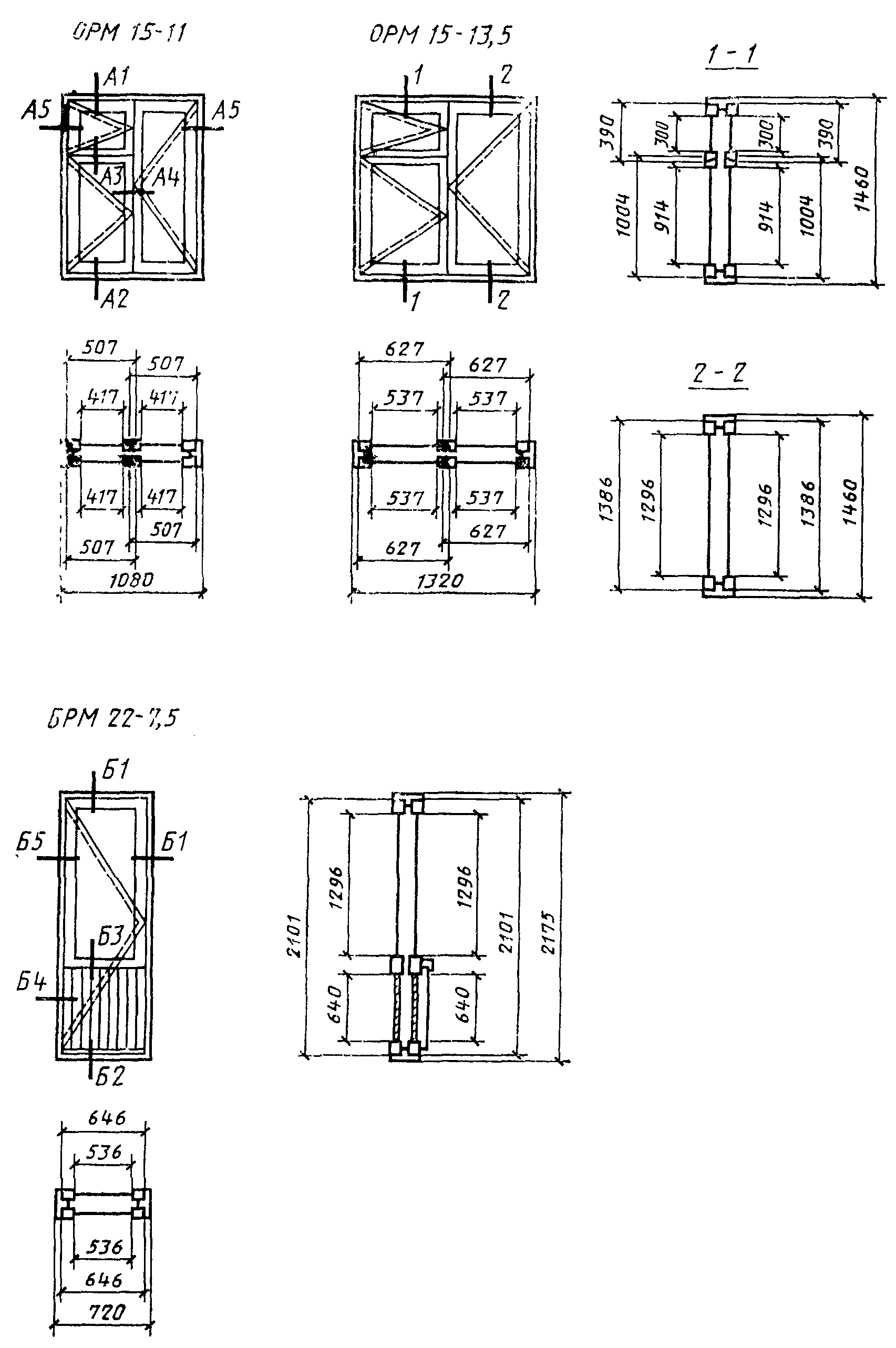

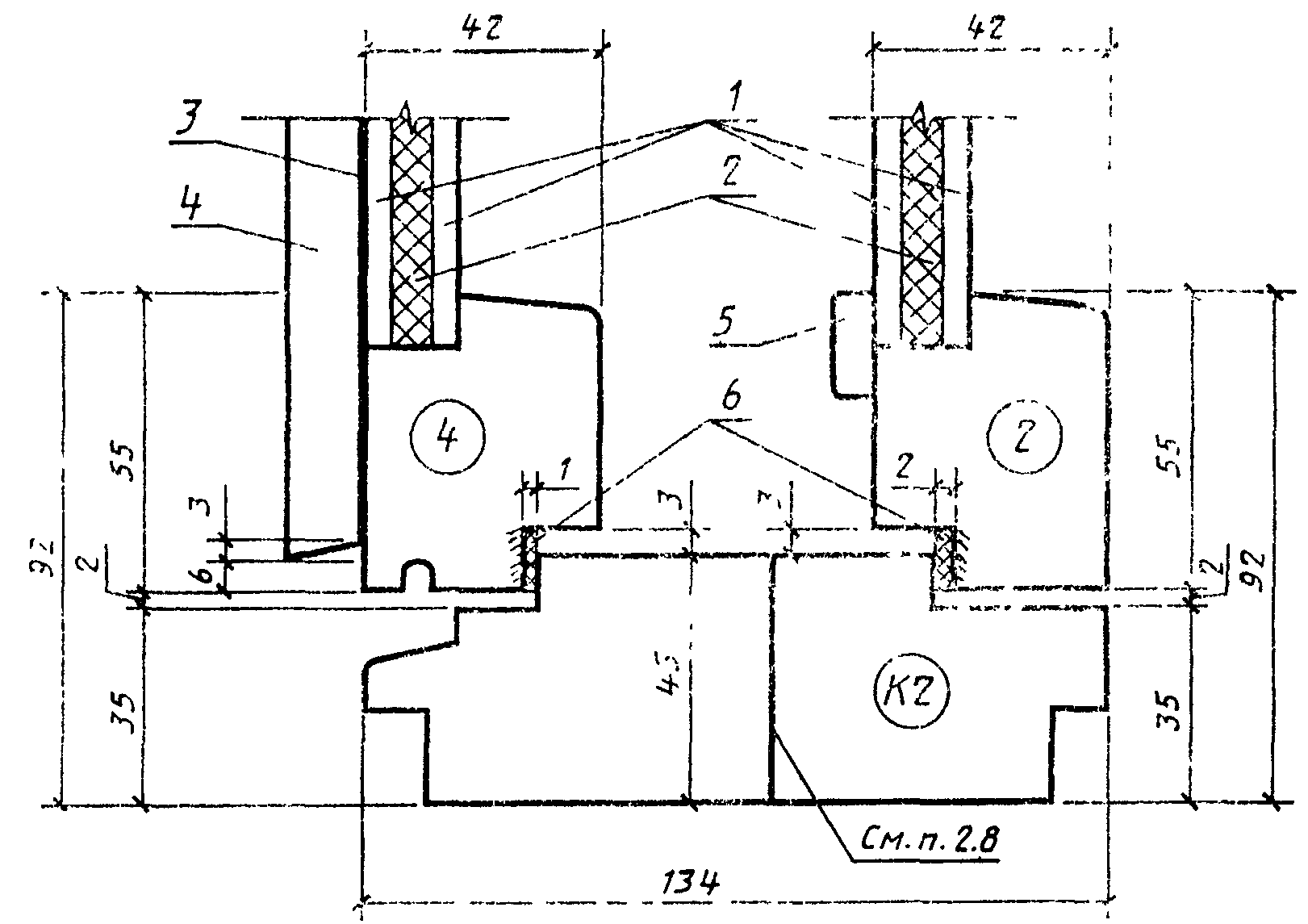

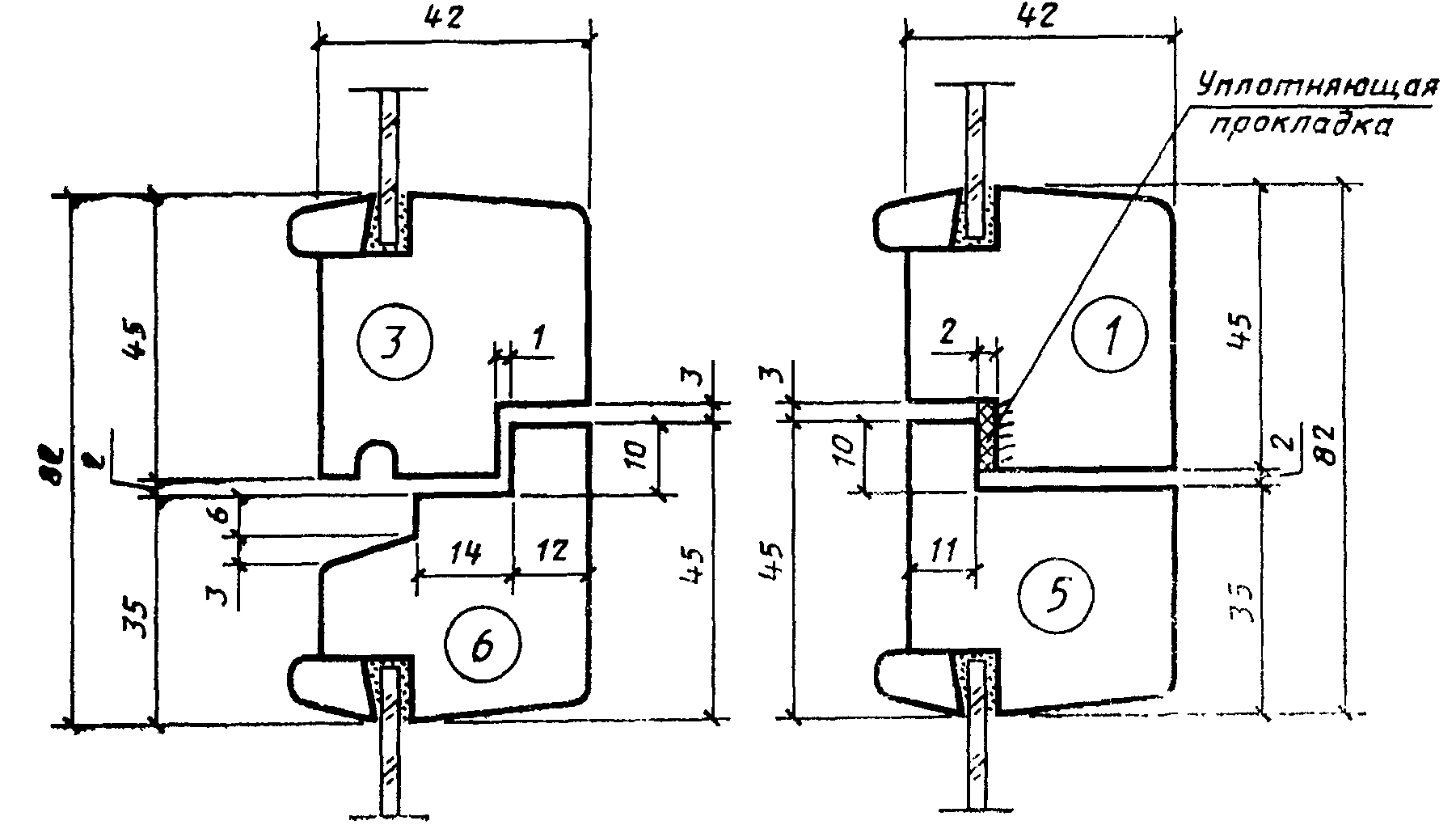

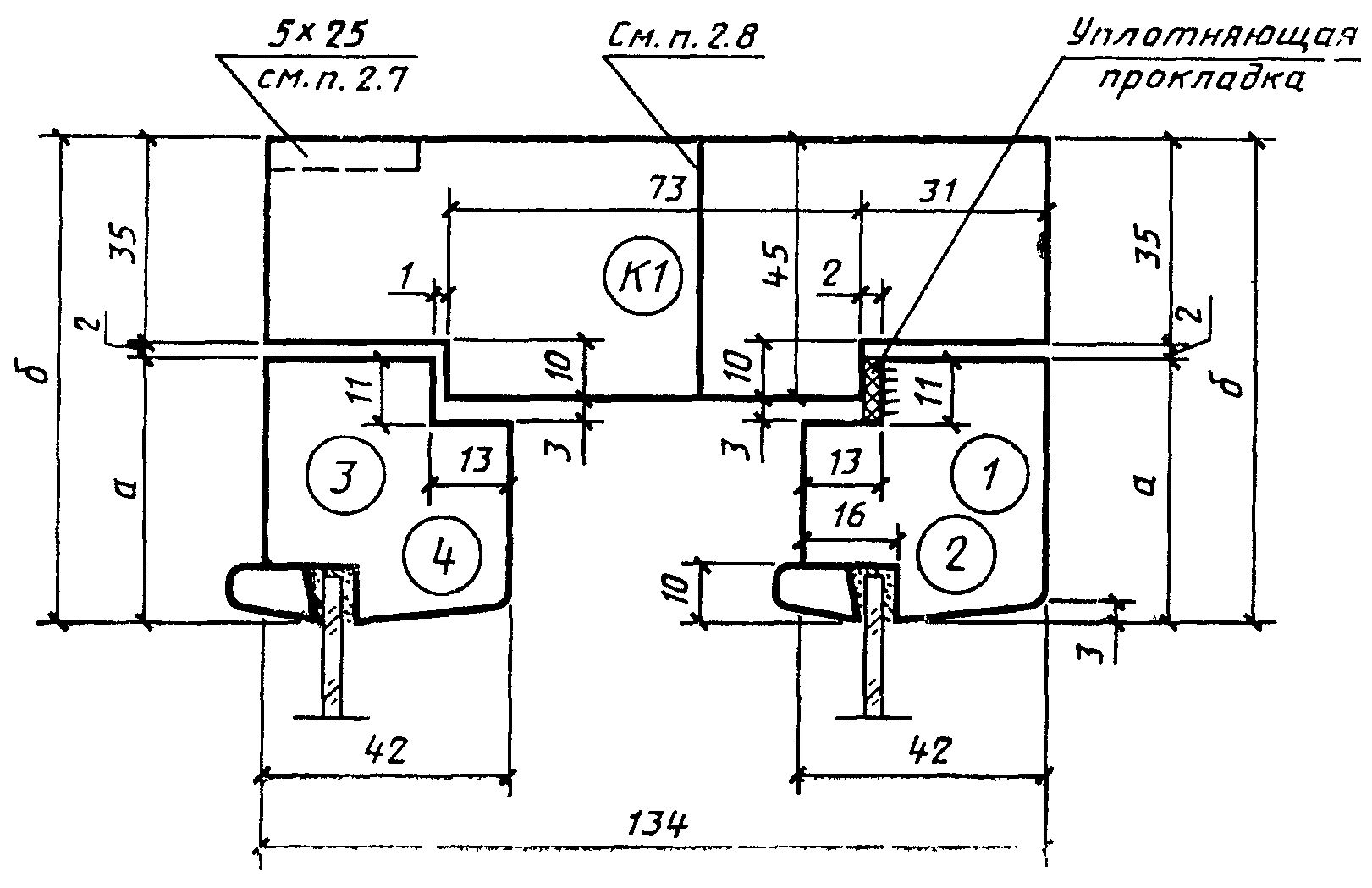

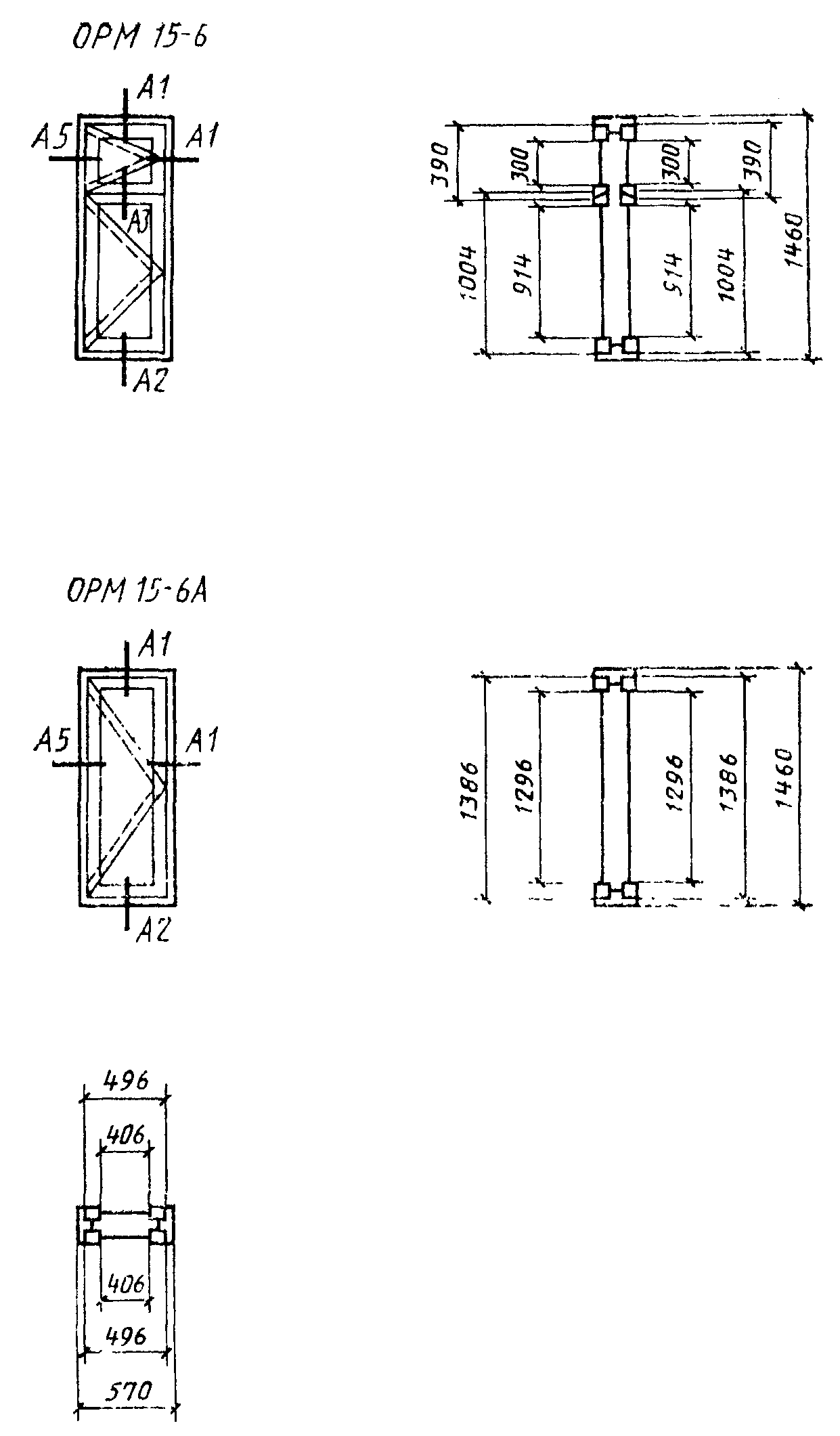

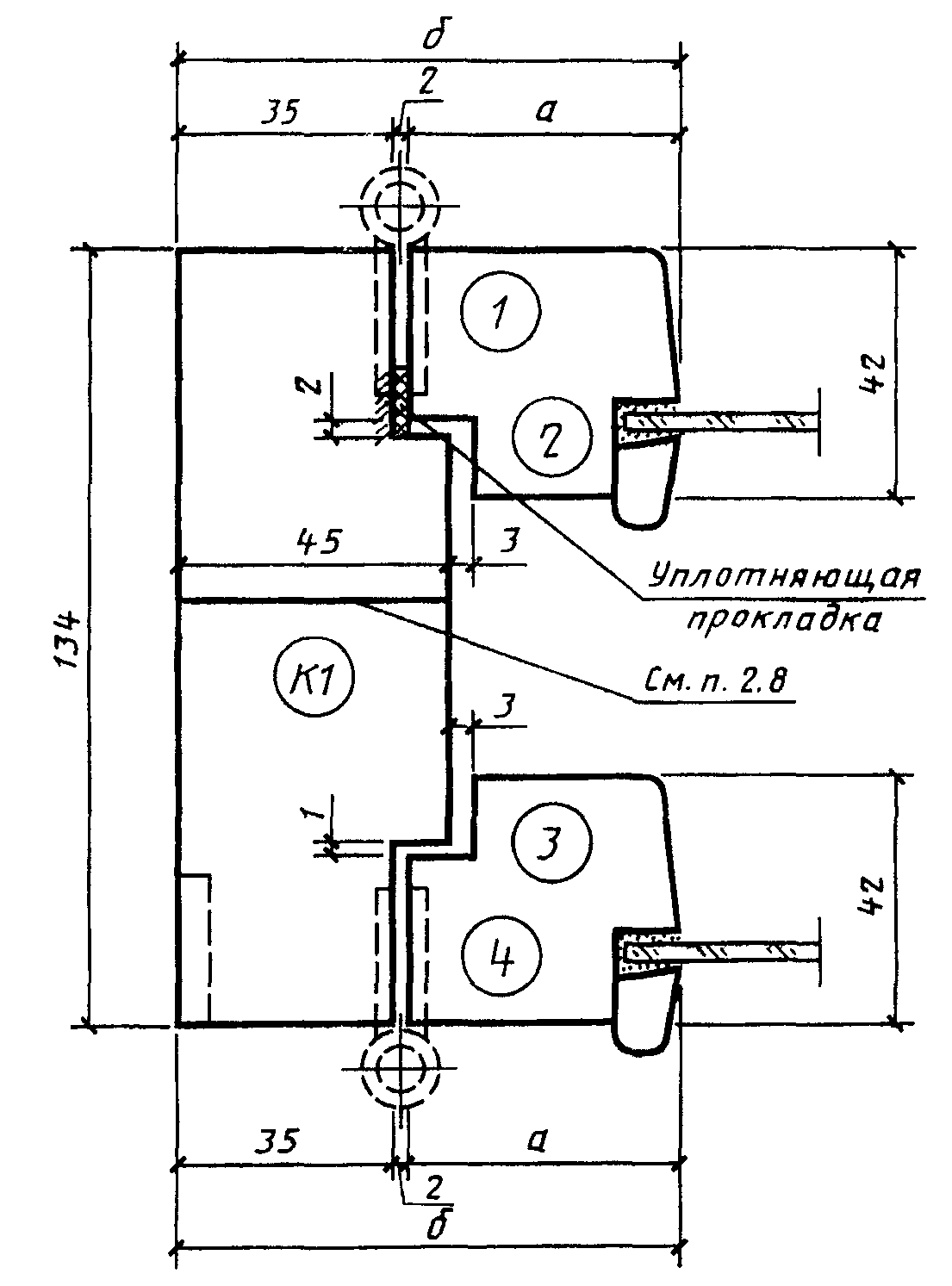

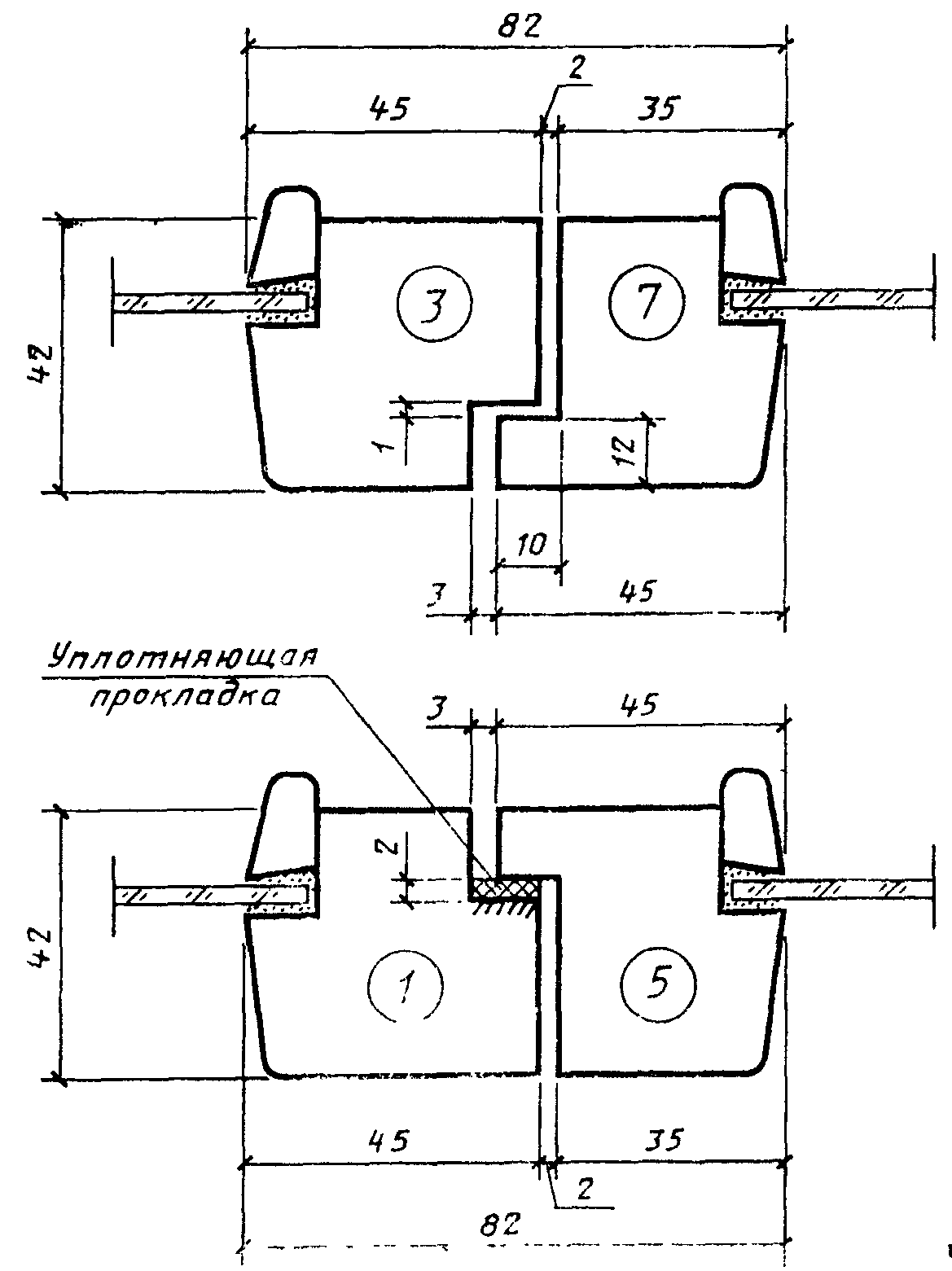

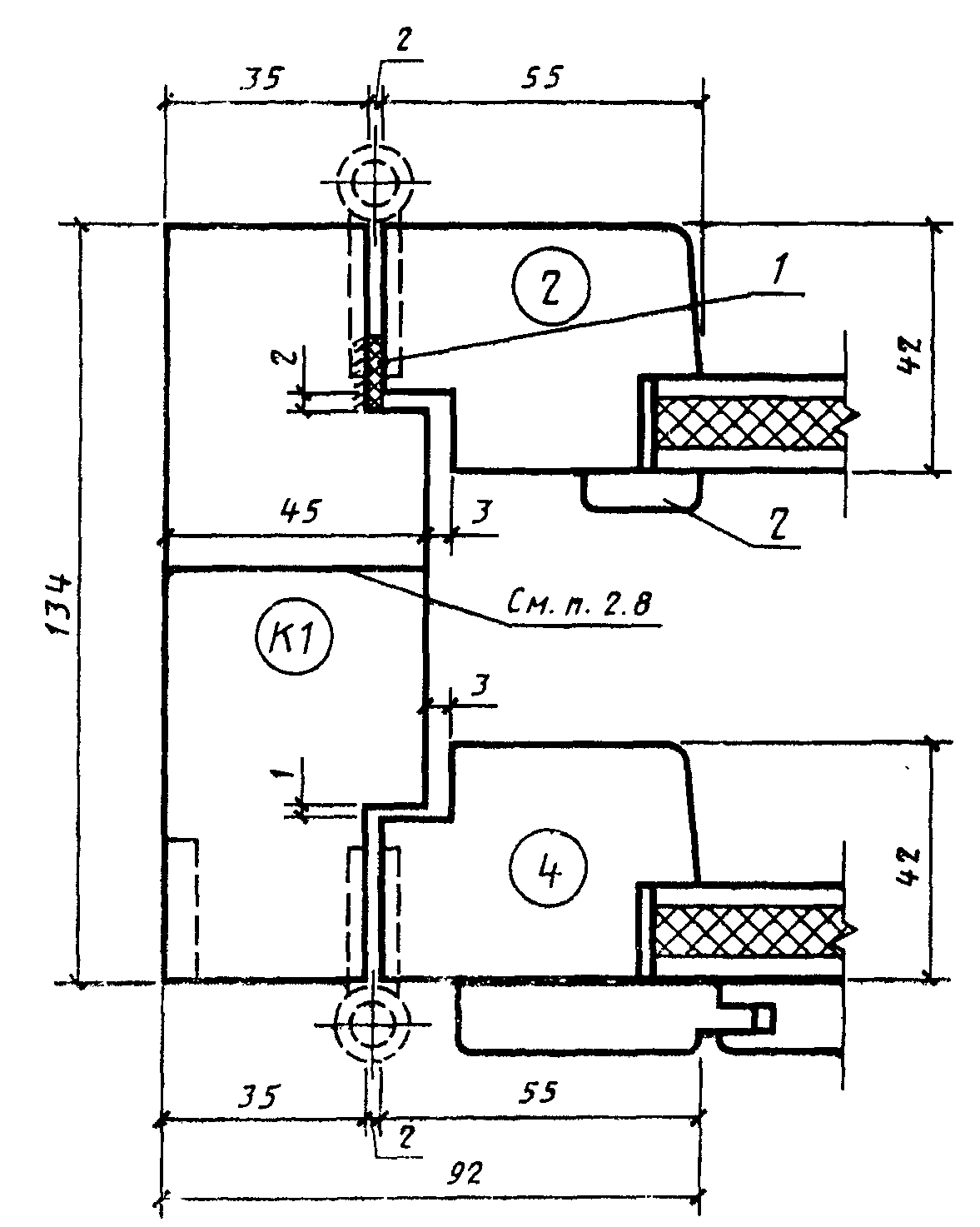

2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей серии РМ должны соответствовать указанным на черт. 2 - 4, а размеры сечений деталей и притворов — на черт. 5 - 12.

Сечения	а	б	Детали
А1	45	82	1	3
Б1	55	92	2	4

Сечения	а	б	Детали
А5	45	82	1	3
Б5	55	92	2	4

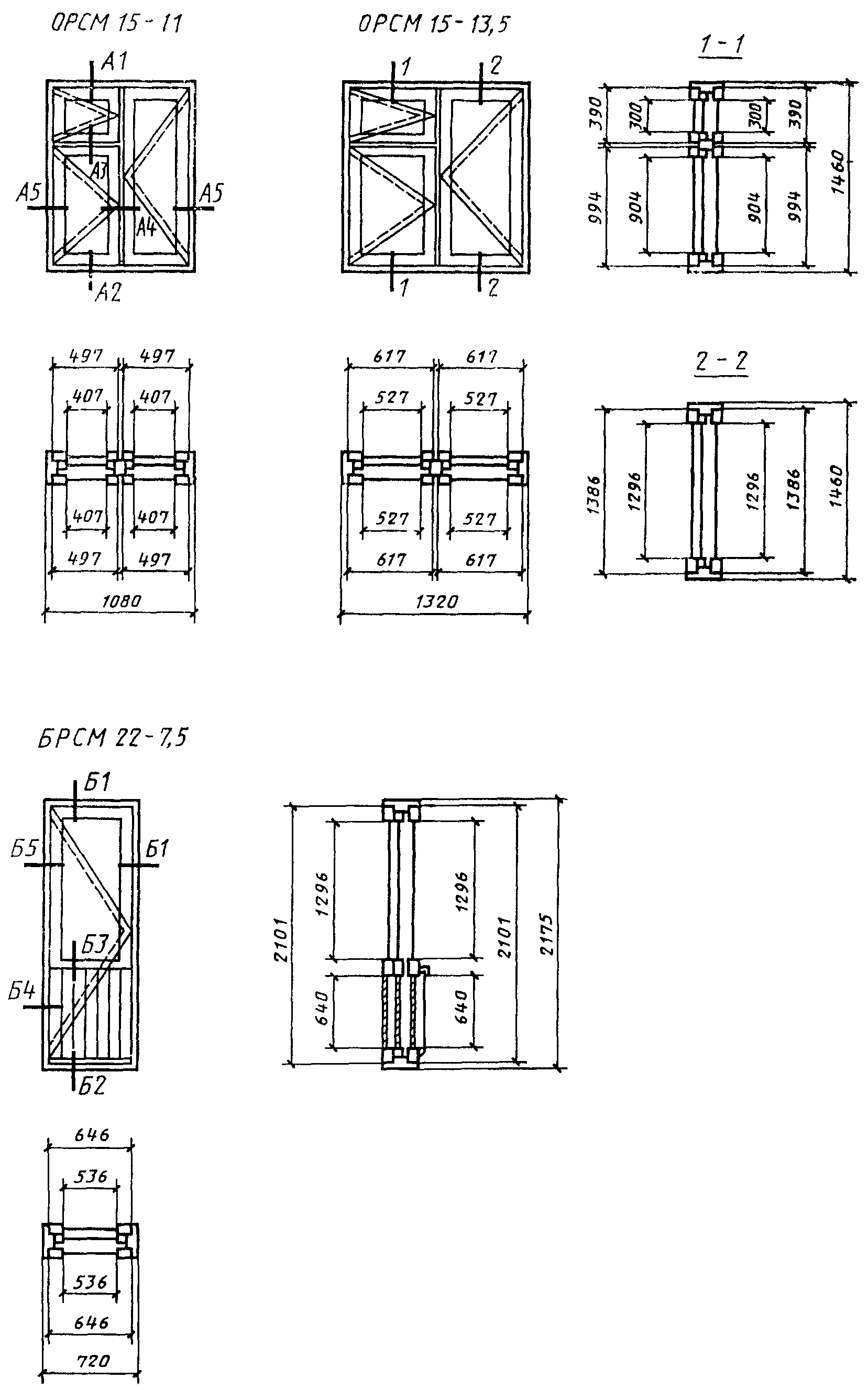

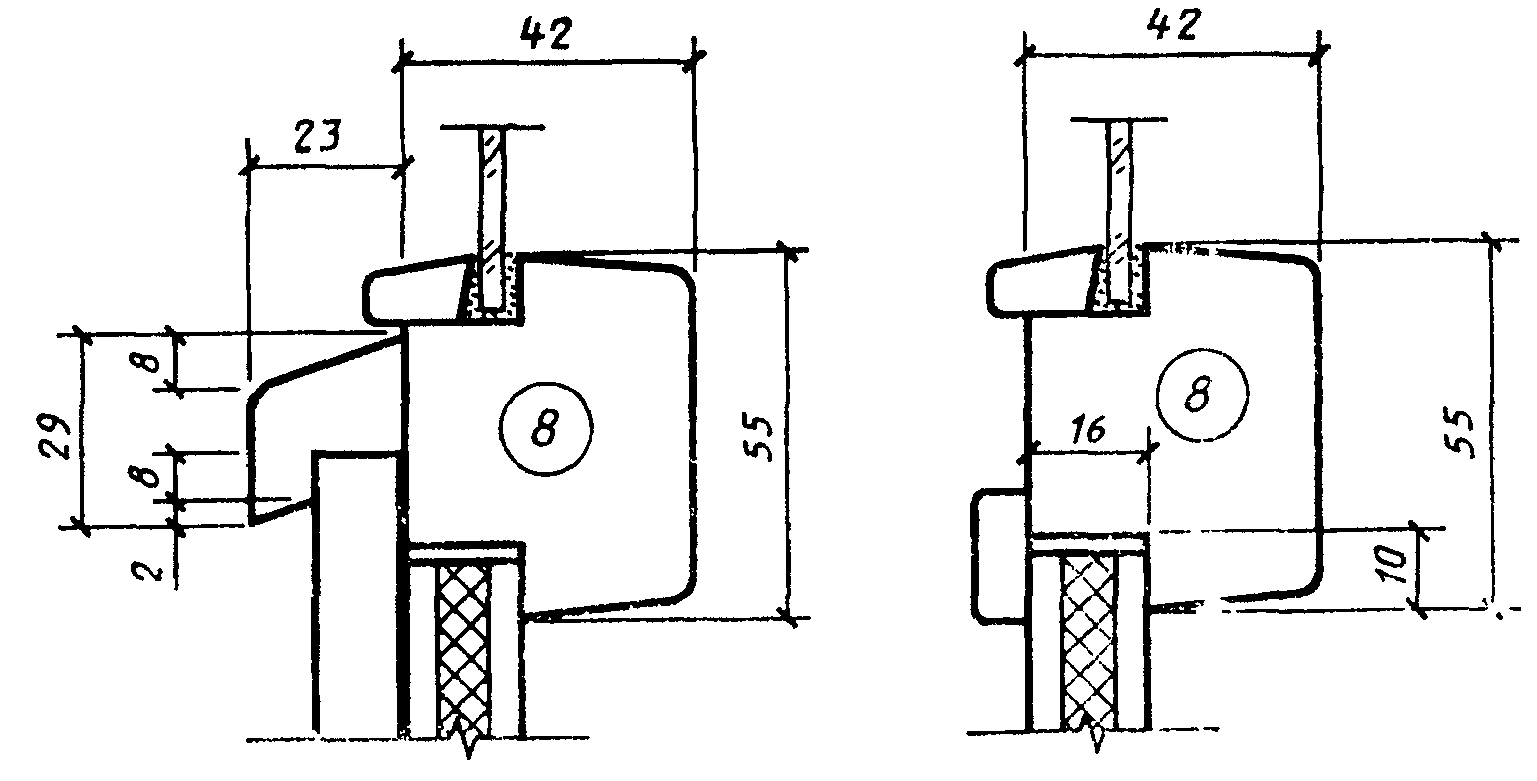

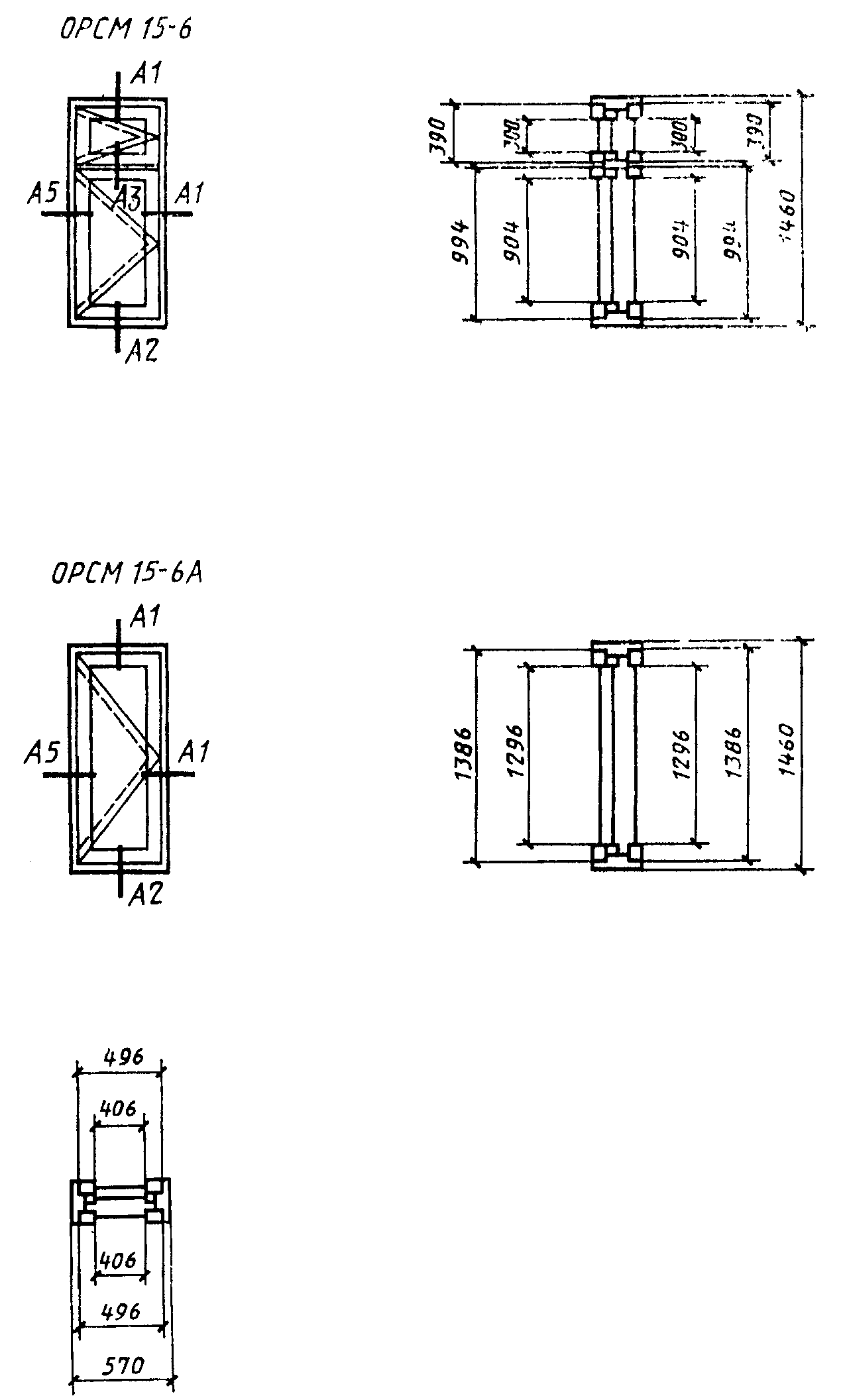

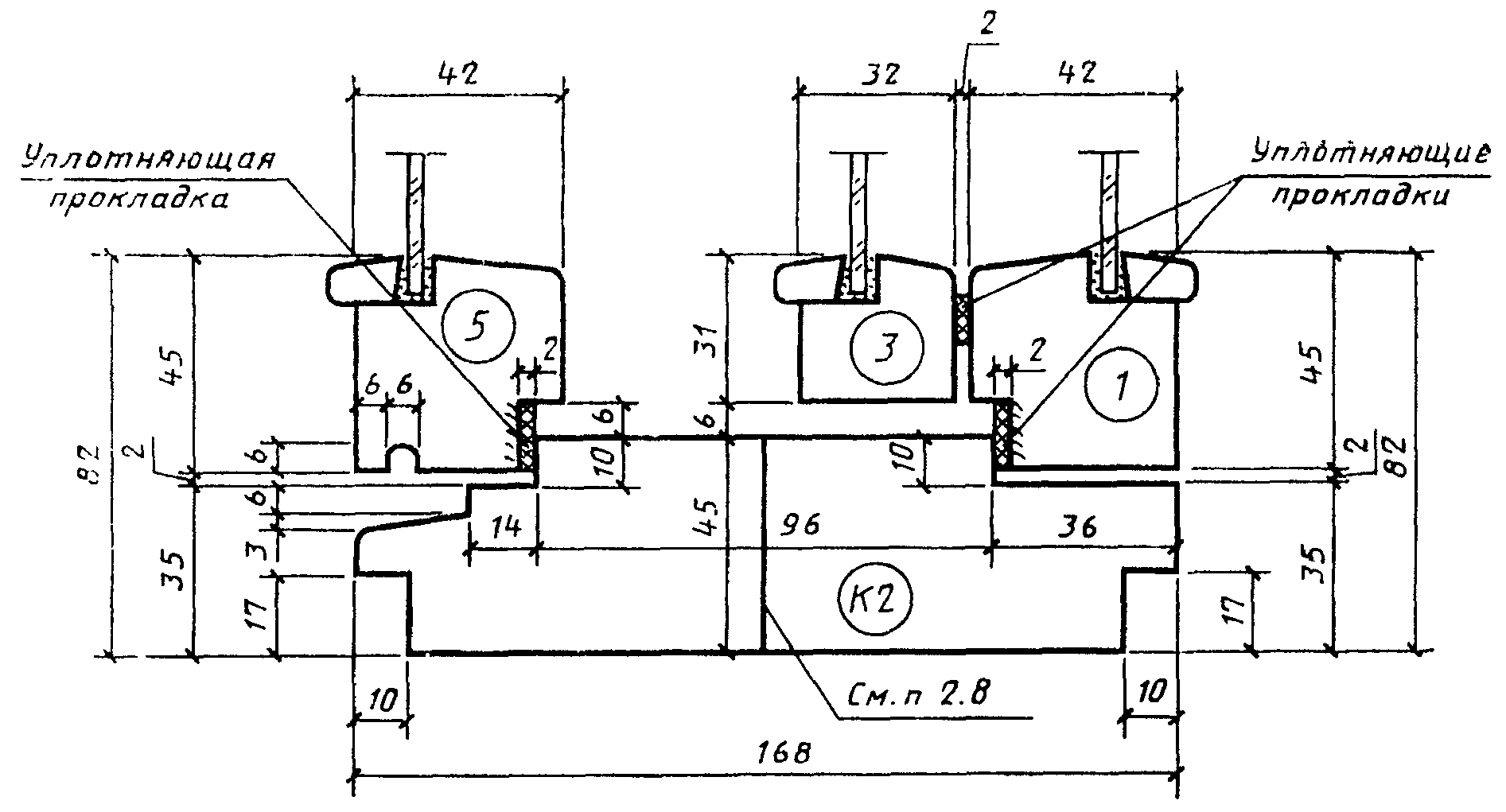

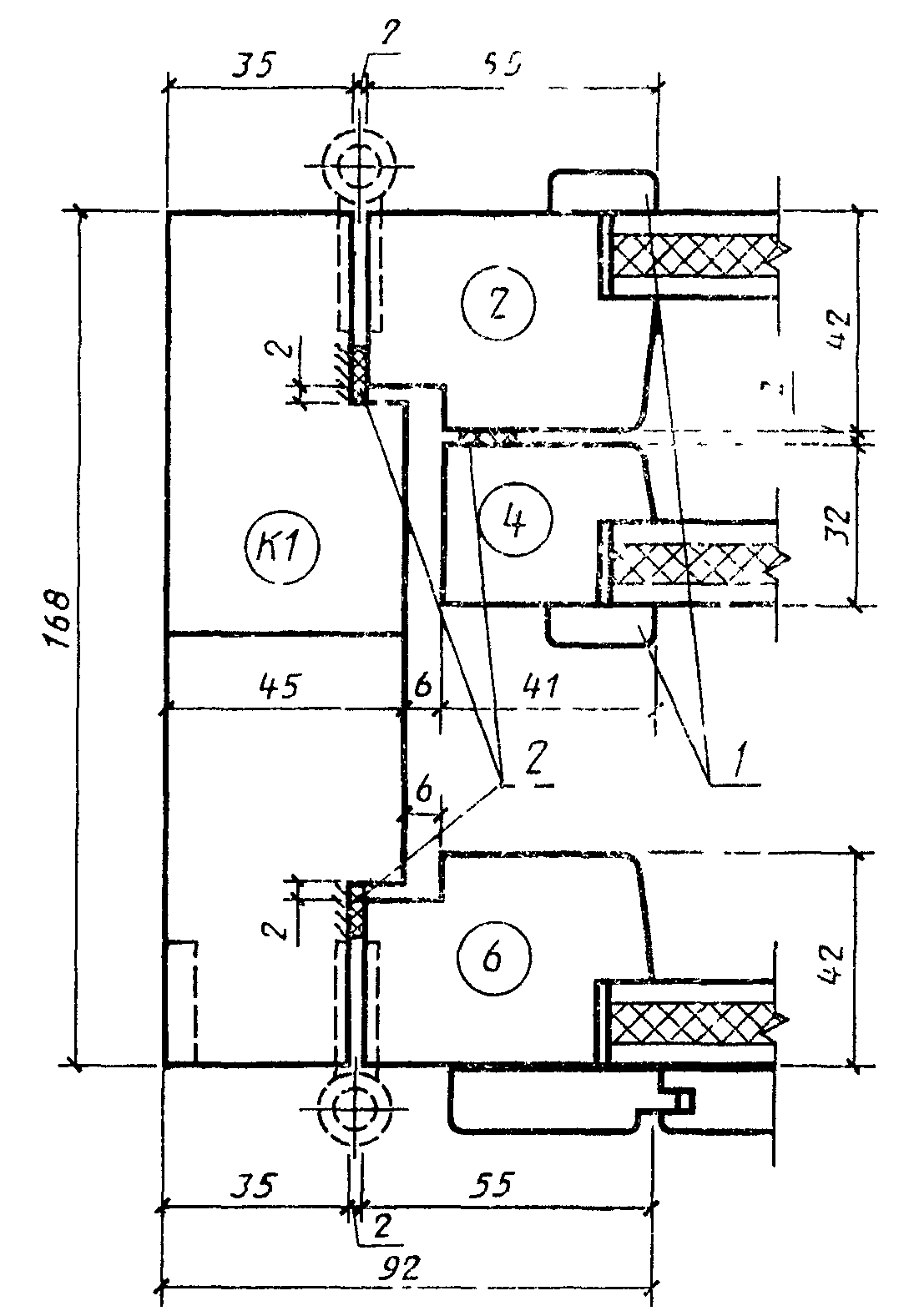

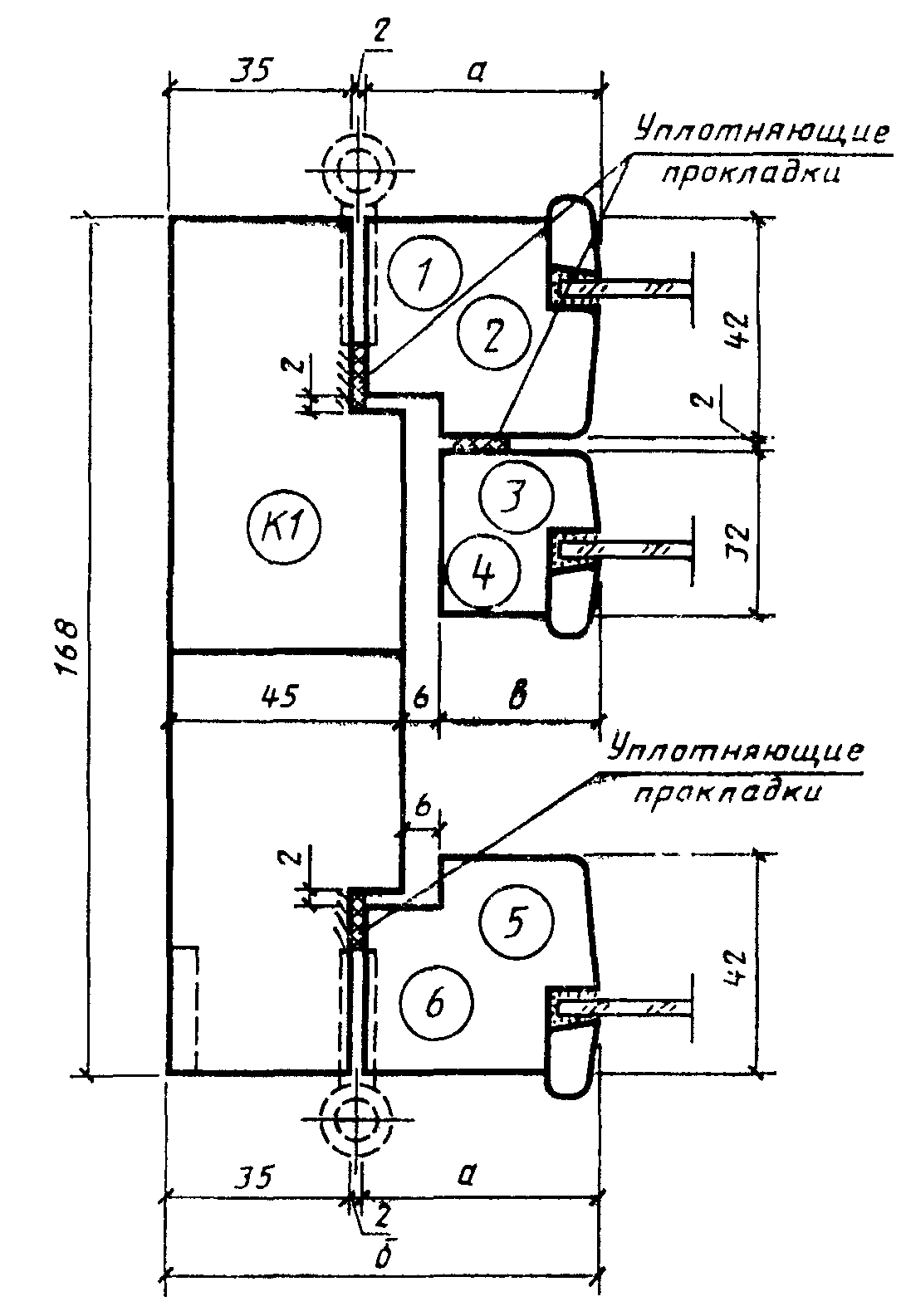

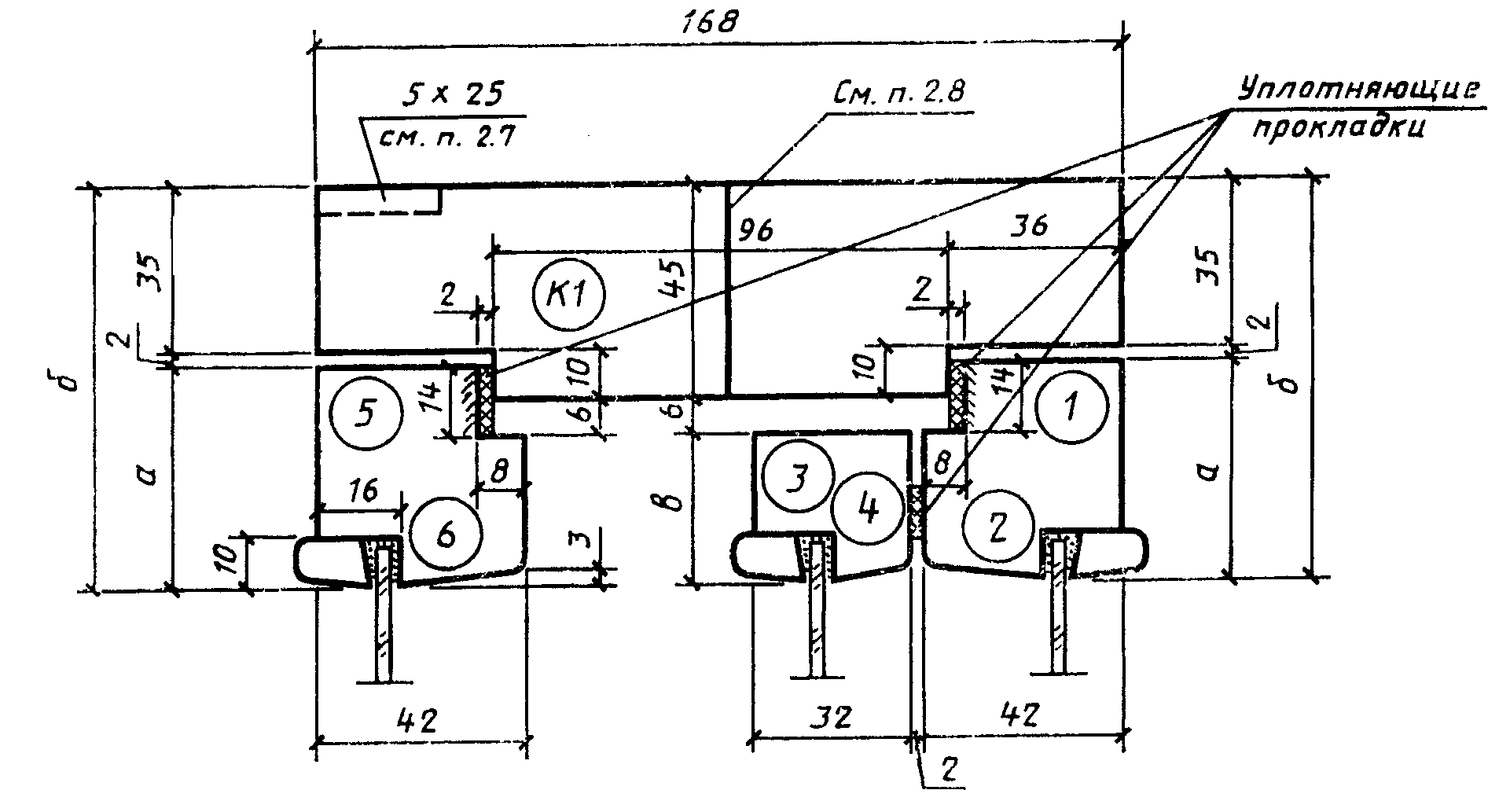

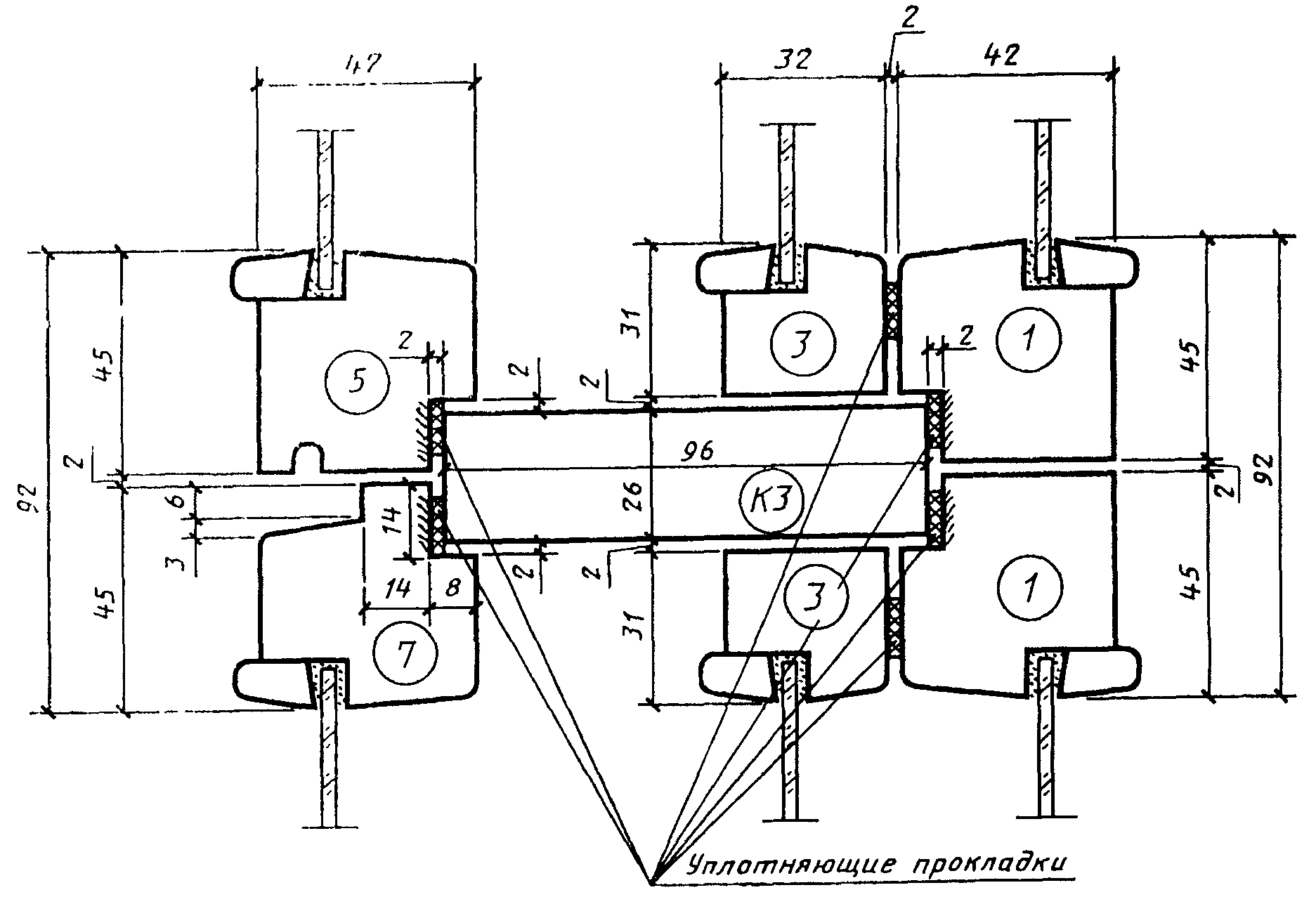

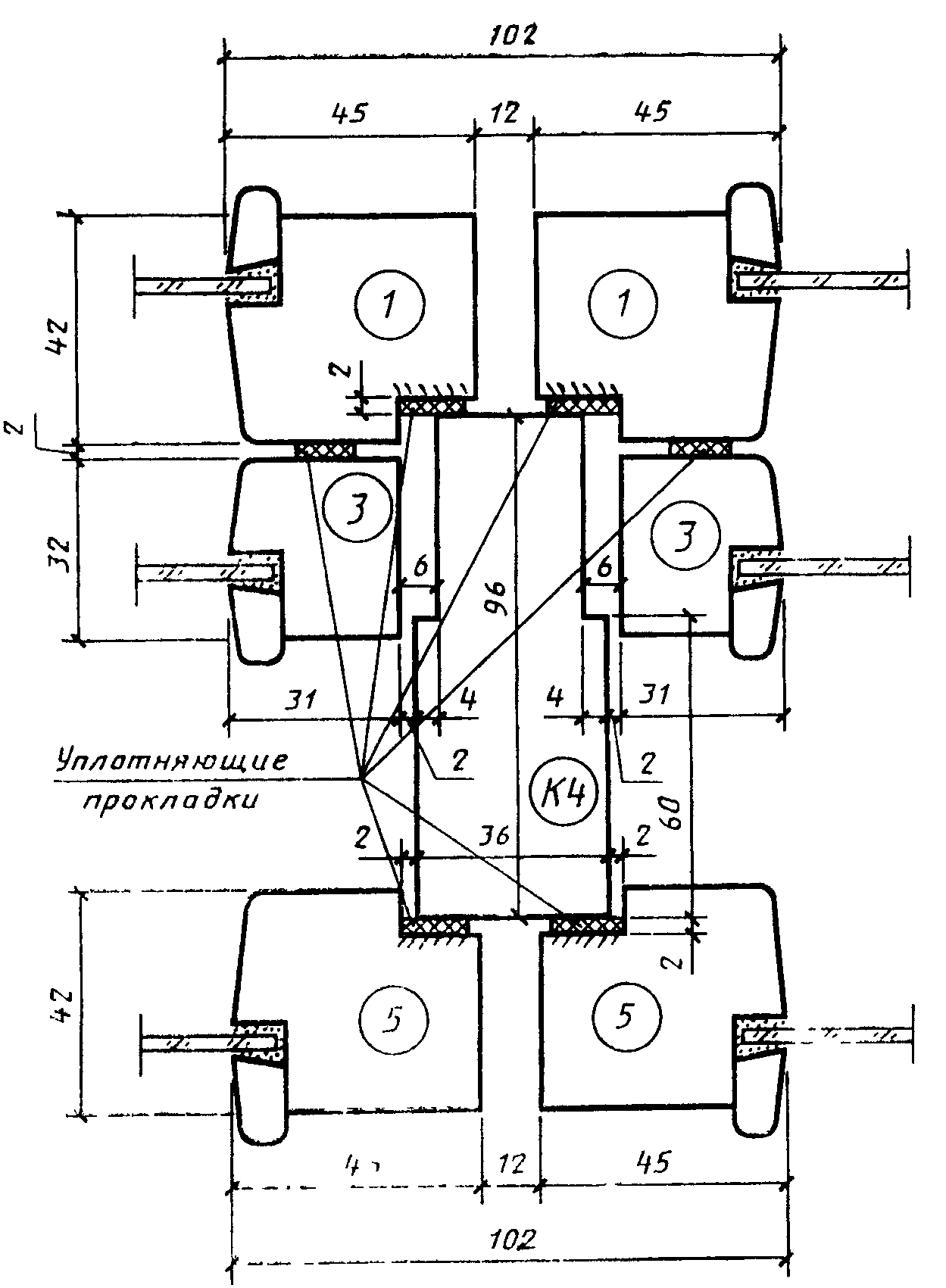

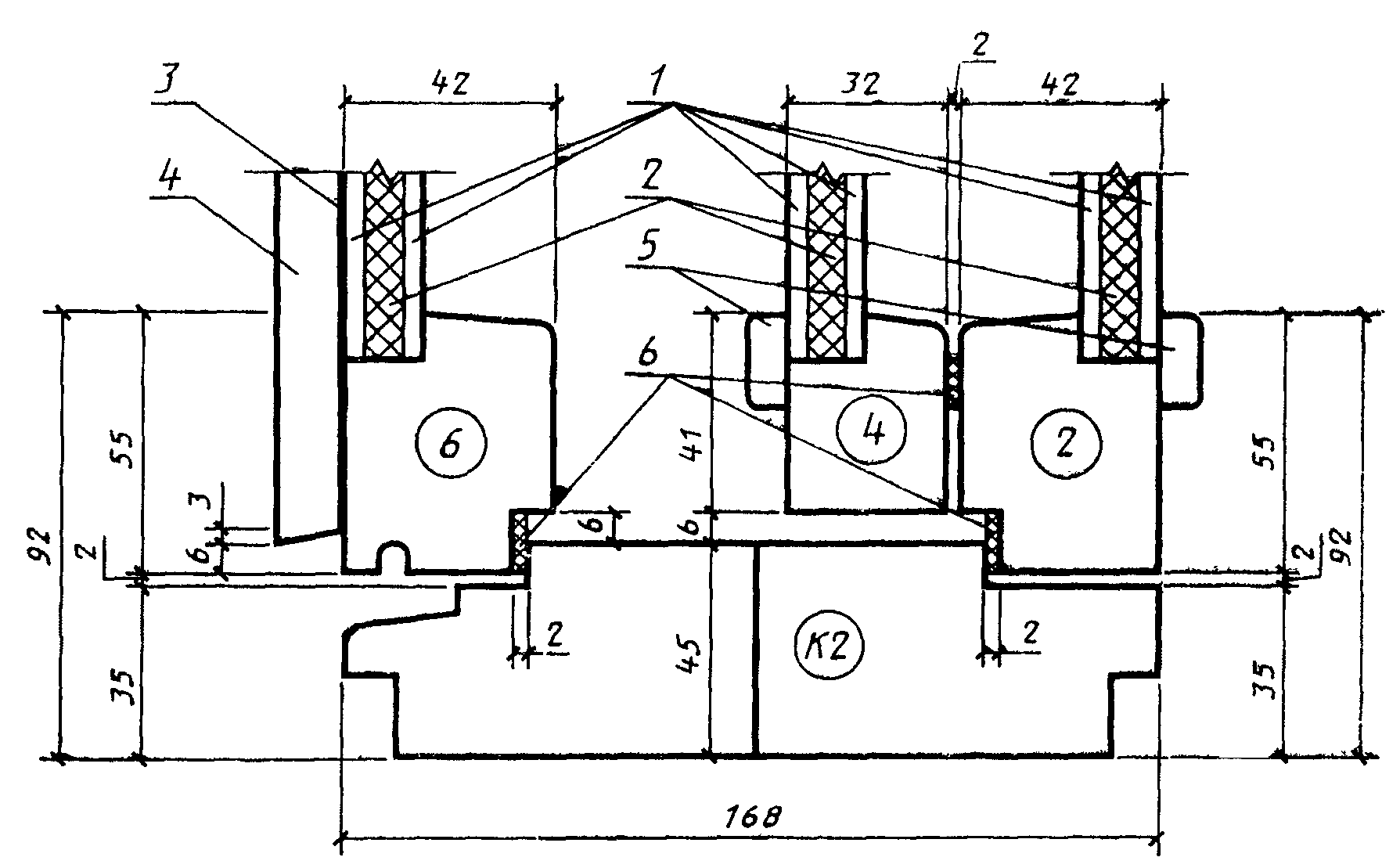

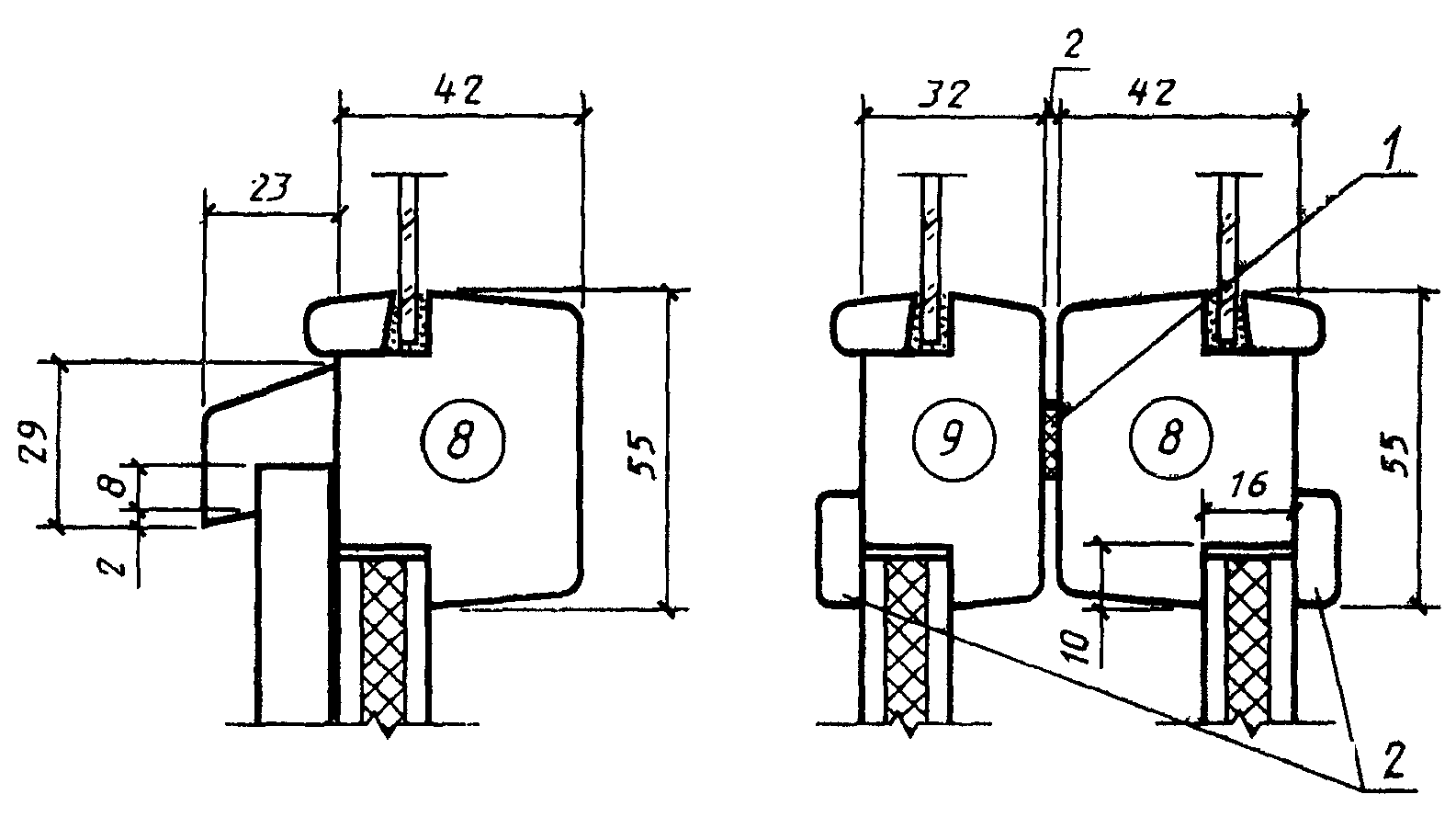

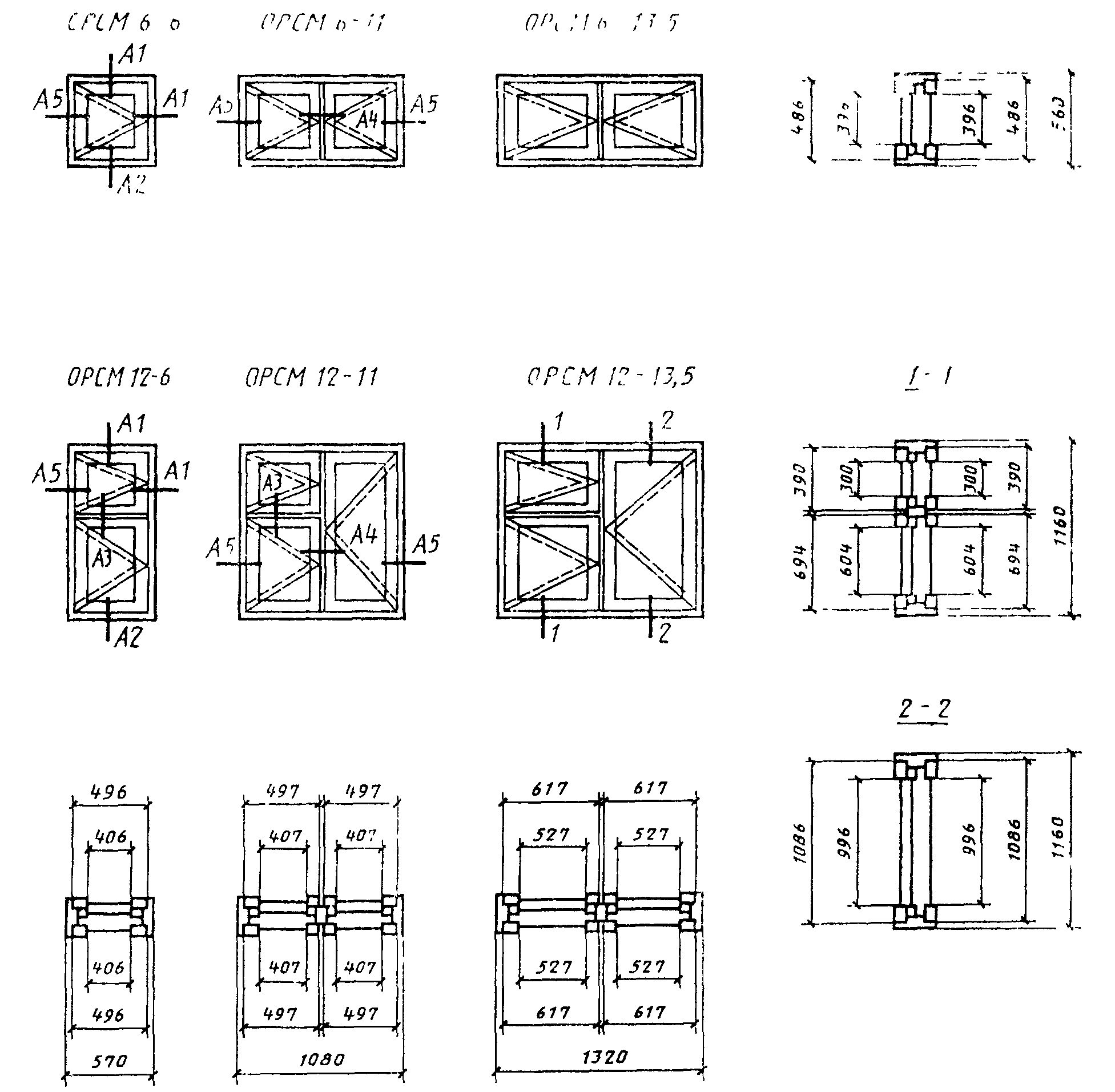

2.3. Конструкция, форма, основные размеры и марки окон и балконных дверей серии РСМ должны соответствовать указанным на черт. 13 — 15, а размеры сечений деталей и притворов — на черт. 16 — 23.

Сечения	а	б	в	Детали
А1	45	82	31	1	3	5
Б1	55	92	41	2	4	6

Сечения	а	б	в	Детали
А5	45	82	31	1	3	5
Б5	55	92	41	2	4	6

2.4. Размеры на общих видах окон и балконных дверей даны в свету, по наружным сторонам створок, форточек и полотен дверей и по наружным сторонам коробок.

На чертежах, приведенных в настоящем стандарте, указаны в миллиметрах размеры неокрашенных деталей и изделий.

2.5. Для остекления окон и балконных дверей следует применять стекло толщиной 2,0 — 2,5 мм по ГОСТ 111-78.

2.6. Места установки уплотняющих прокладок в притворах окон и балконных дверей указаны на чертежах сечений.

2.7. По периметру оконных и дверных коробок на боковых поверхностях допускается по требованию потребителей выборка четверти для уплотнения стыка при соединении блоков друг с другом.

2.8. Бруски коробок допускается изготовлять клееными по ширине или соединять гвоздями после антисептирования или окраски сопрягаемых поверхностей, при этом соединение не должно иметь зазоров и провесов.

2.9. В зданиях для климатических районов, где по теплотехническим расчетам не требуются окна и балконные двери с двойным остеклением, а также в неотапливаемых зданиях и помещениях должны применяться окна и балконные двери серии РМ без внутренних створок, при этом ширина сечения коробки может быть уменьшена до 74 мм.

2.10. Для остекления веранд должны применяться наружные створки окон марок ОРМ 15-6 и ОРМ 15-6А.

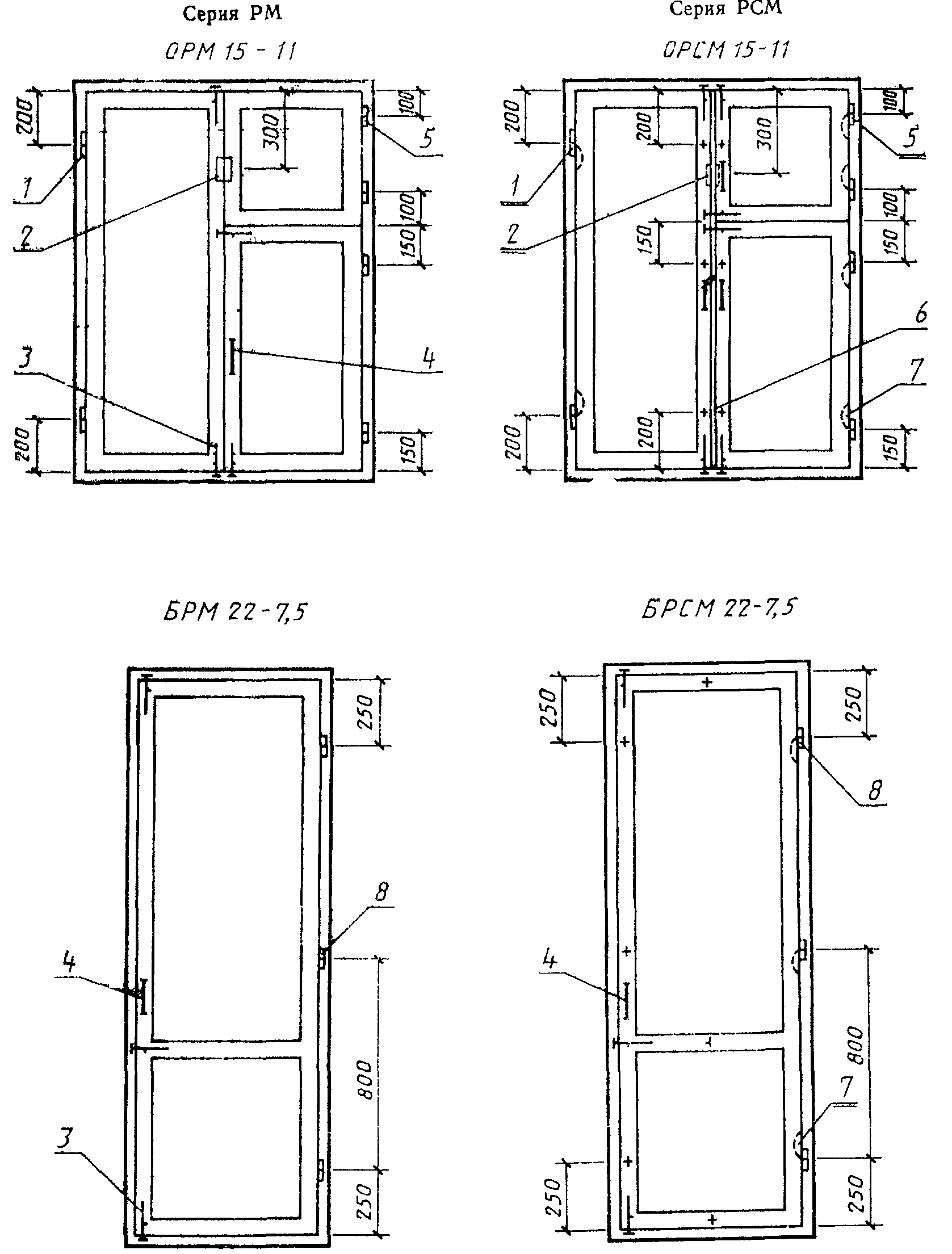

2.11. Примеры расположения приборов в окнах и балконных дверях приведены в рекомендуемом Приложении 1.

2.12. Спецификации стекол для окон и балконных дверей серий РМ и РСМ приведены в справочных Приложениях 2 и 3.

Примечания. 1. Приборы для окон и дверей должны соответствовать ГОСТ 538-78; ГОСТ 5087-80; ГОСТ 5088-78; ГОСТ 5090-79 и ГОСТ 5091-78.

2. Ручки-скобы устанавливаются на наружных и внутренних створках и полотнах.

3. Наружные створки должны оснащаться ветровыми крючками.

Марка	Размер, мм		Количество	Марка	Размер, мм		Количество
	высота	ширина			высота	ширина
ОРМ 6-6	410	420	2	ОРМ 15-11	315	430	2
ОРСМ 6-11	410	430	4		930	430	2
ОРМ 6-13,5	410	550	4		1310	430	2
ОРМ 12-6	315	420	2	ОРМ 15-13,5	315	550	2
	630	420	2		930	550	2
ОРМ 12-11	315	430	2		1310	550	2
	630	430	2	ОРМ 15-6	1310	420	2
	1010	430	2	БРМ 22-7,5	1310	550	2
ОРМ 12-13,5	315	550	2
	630	550	2
	1010	550	2
ОРМ 15-6	315	420	2
	930	420	2

Марка	Размер, мм		Количество	Марка	Размер, мм		Количество
	высота	ширина			высота	ширина
ОРСМ 6-6	410	420	3	ОРСМ 15-11	315	420	3
ОРСМ 6-11	410	420	6		920	420	3
ОРСМ 6-13,5	410	540	6		1310	420	3
ОРСМ 12-6	315	420	3	ОРСМ 15-13,5	315	540	3
	620	420	3		920	540	3
ОРСМ 12-11	315	420	3		1310	540	3
	620	420	3	ОРСМ 15-6А	1310	420	3
	1010	420	3	БРСМ 22-7,5	1310	550	3
ОРСМ 12-13,5	315	540	3
	620	540	3
	1010	540	3
ОРСМ 15-6	315	420	3
	920	420	3

---
