от 14 мая 1982 г. № 1922
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РУКАВА СОЕДИНИТЕЛЬНЫЕ ДЛЯ ТОРМОЗОВ ПОДВИЖНОГО СОСТАВА ЖЕЛЕЗНЫХ ДОРОГ
Coupling air brake hoses for railway rolling stock. Specification
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством тяжелого машиностроения СССР.
Разработчики: И.И. Тужилкин (руководитель темы), Е.С. Марочкин, А.С. Белова, Б.Л. Бабицкий, В.Ф. Ясенцев.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 14.05.1982 № 1922.
Изменение № 4 принято Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол № 9 от 12.04.1996).
| Наименование государства | Наименование национального органа по стандартизации |
|---|---|
| Азербайджанская Республика | Азгосстандарт |
| Республика Армения | Армгосстандарт |
| Республика Белоруссия | Госстандарт Белоруссии |
| Республика Казахстан | Госстандарт Республики Казахстан |
| Киргизская Республика | Киргизстандарт |
| Республика Молдова | Молдовастандарт |
| Российская Федерация | Госстандарт России |
| Республика Таджикистан | Таджикгосстандарт |
| Туркменистан | Главная государственная инспекция Туркменистана |
| Украина | Госстандарт Украины |
4. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 9.014-78 | 5.5; 5.6 |
| ГОСТ 9.032-74 | 2.13; 4.9 |
| ГОСТ 9.104-79 | 2.13 |
| ГОСТ 12.2.003-91 | 2.15 |
| ГОСТ 38-72 | 1.2 |
| ГОСТ 380-94 | 2.8 |
| ГОСТ 1215-79 | 2.8 |
| ГОСТ 1335-84 | 2.2, 5.1 |
| ГОСТ 2405-88 | 4.6 |
| ГОСТ 5915-70 | 1.5 |
| ГОСТ 6357-81 | 2.10 |
| ГОСТ 7795-70 | 1.5 |
| ГОСТ 7796-70 | 1.5 |
| ГОСТ 8959-75 | 1.2 |
| ГОСТ 9736-91 | 4.8 |
| ГОСТ 15150-69 | 2.3 |
| ГОСТ 16523-89 | 2.11 |
| ГОСТ 28498-90 | 4.8 |
5. Ограничение срока действия снято по Протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).
6. Переиздание (июнь 1998 г.) с Изменениями № 1, 2, 3, 4, утвержденными в октябре 1983 г., июне 1988 г., декабре 1990 г., декабре 1996 г. (ИУС 1-84, 9-88, 3-91, 2-97).
Настоящий стандарт распространяется на соединительные рукава (далее — рукава) для воздушного тормоза локомотивов, а также вагонов всех видов подвижного состава железных дорог и метрополитена, предназначенные для подачи воздуха под давлением до 1 МПа (10 кгс/см2).
Требования пп. 2.4 - 2.5 носят обязательный характер.
(Измененная редакция, Изм. № 3).
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Соединительные рукава следует изготовлять трех типов, указанных в табл. 1.
| Тип рукава | Назначение | Область применения |
|---|---|---|
| Р1 | Для соединения воздушных магистралей тормоза смежных единиц | Локомотивы, вагоны всех видов подвижного состава железных дорог и метрополитена |
| Р2 | Для соединения тормозных цилиндров с воздухопроводом | Электровозы, тепловозы, вагоны электропоездов, метрополитена, а также дизель-поезда |
| Р3 | Для соединения тормозных цилиндров с воздухораспределителем или краном вспомогательного тормоза и соединения воздушных магистралей вагона и тележки | Тепловозы, вагоны электропоездов и метрополитена |

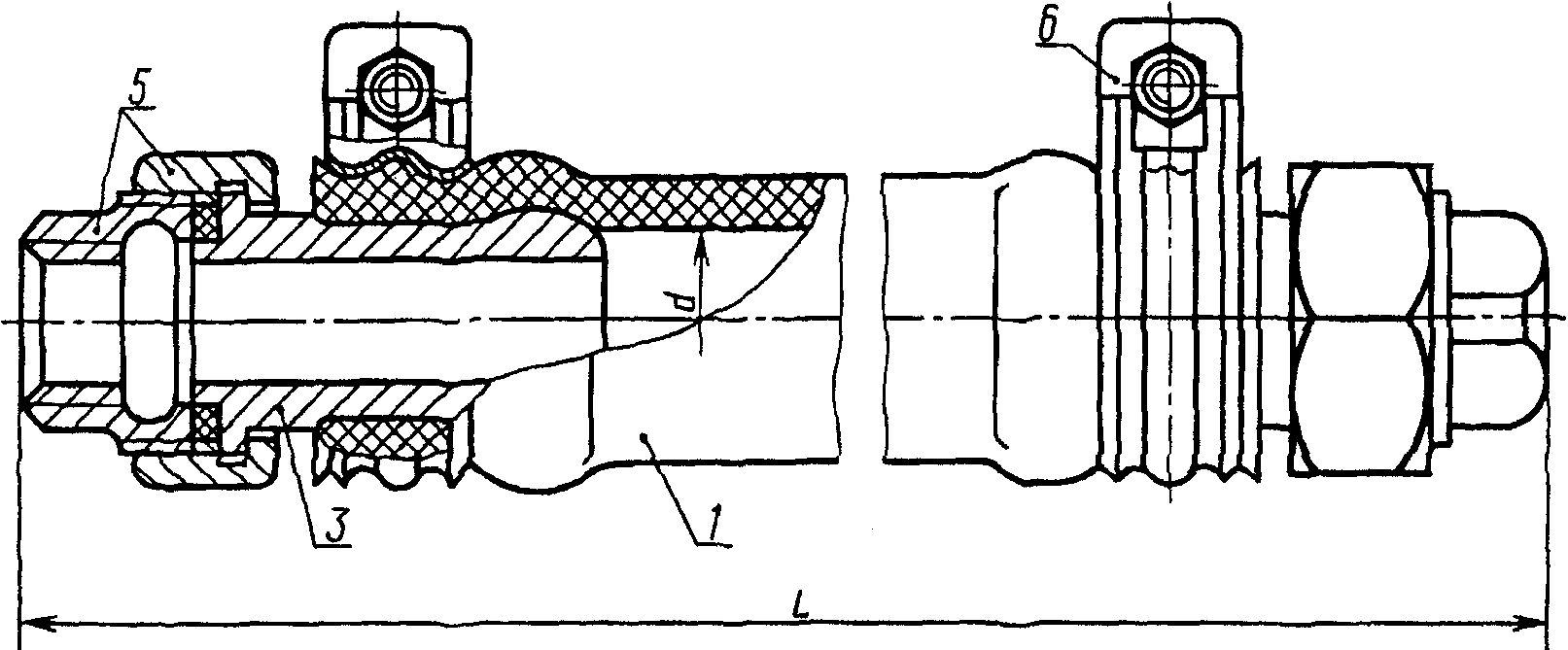

1.2. Основные размеры рукавов должны соответствовать указанным на черт. 1 - 3 и в табл. 2.
| Тип рукава | Типоразмер рукава | Код ОКП | Длина рукава L, мм (пред. откл. +/- 10) | Поз. 1 Рукав резиновый с внутренним диаметром d, мм | Поз. 2 Наконечник | Поз. 3 Наконечник | Поз. 4 Соединительная головка | Поз. 5 Соединительные гайки по ГОСТ 8959 | Поз. 6 Хомутик с внутренним диаметром |
| Обозначение типоразмеров | D, мм (пред. откл. +3,0) | ||||||||
| Р1 | Р11 | 31 8442 0001 | 720 | 28 | 1б | - | 1б | - | 45 |
| Р12 | 31 8442 0002 | 860 | |||||||
| Р13 | 31 8442 0003 | 410 | |||||||
| Р14 | 31 8442 0004 | 560 | |||||||
| Р15 | 31 8442 0009 | 675 | 1б <*> | - | |||||
| Р16 | 31 8442 0007 | 760 | - | 1б <*> | |||||
| Р17Б | 31 8442 0018 | 710 | 35 | 1а | 1а | 49 | |||
| Р2 | Р21 | 31 8442 0011 | 680 | 25 | 2б | 3в | - | 15 | 41 |
| Р23 | 31 8442 0012 | 980 | 2а | 3б | 20 | ||||
| Р3 | Р31 | 31 8442 0013 | 825 | 28 | - | 3а <*> | 45 | ||
| Р32 | 31 8442 0014 | 880 | 25 | 3б <*> | 41 | ||||
| Р34 | 31 8442 0015 | 885 | 3в <*> | 15 | |||||
<*> Устанавливают с обоих концов.
Пример условного обозначения хомутика диаметром 49 мм:
Пример условного обозначения рукава типоразмера Р11 длиной 720 мм с наконечником и соединительной головкой типоразмера 16 и хомутиком диаметром 45 мм:
(Измененная редакция, Изм. № 1, 2).

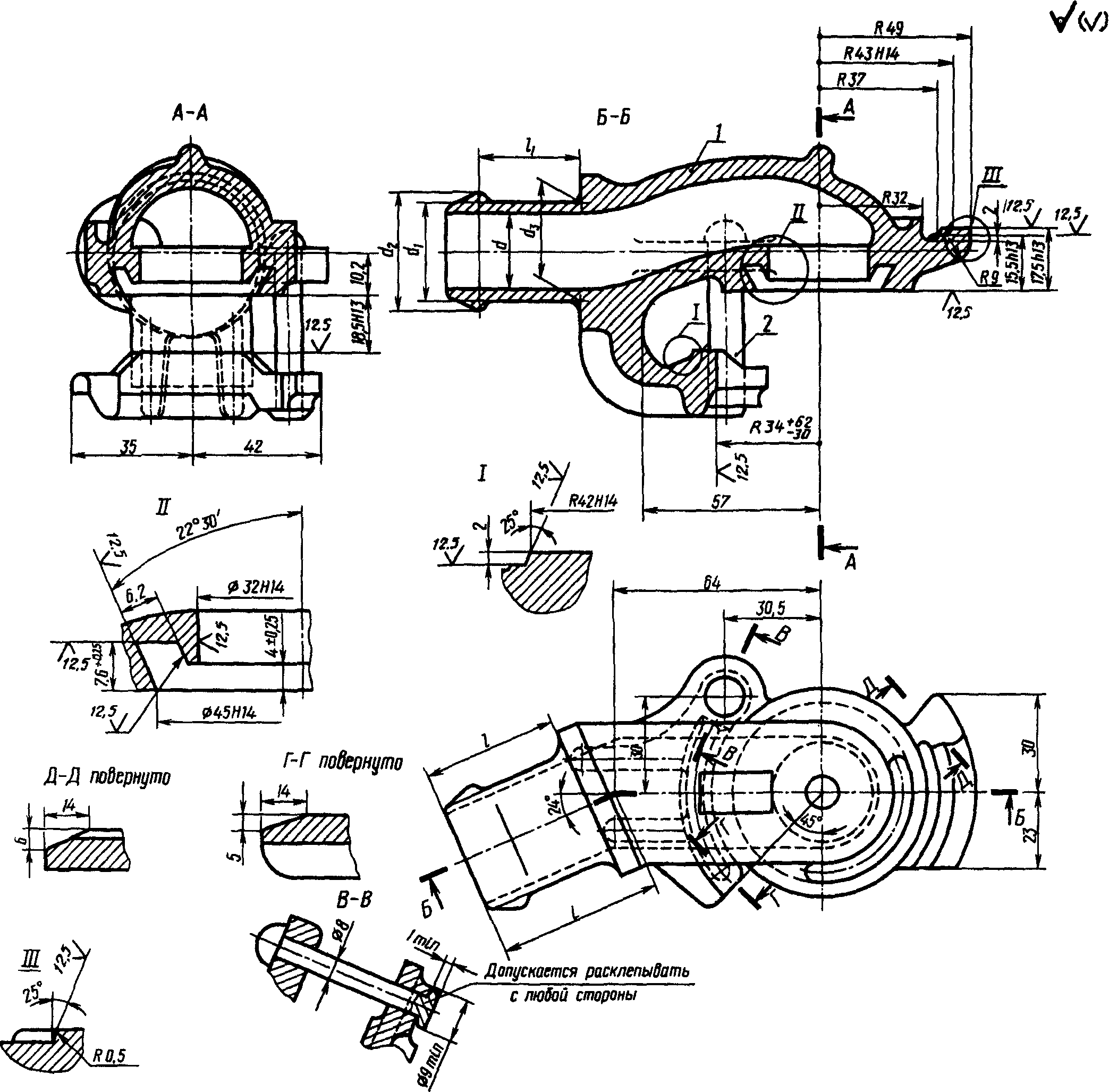

1.3. Основные размеры соединительных головок должны соответствовать указанным на черт. 4 и в табл. 3.
| Типоразмер соединительной головки | d | d 1 | d 2 | d 3 | L | l | l 1 | |||
| номин. | пред. откл. | номин. | пред. откл. | номин. | пред. откл. | |||||
| 1а | 32 | 37 | +2,0 | 42 | +2,0 | 41 | +2,0 | 55 | 44 | 34 |
| 1б | 25 | 30 | +/- 1,0 | 36 | +/- 1,0 | 34 | +/- 1,0 | 53 | 42 | 32 |
Пример условного обозначения соединительной головки типоразмера 1а:
(Измененная редакция, Изм. № 2, 3).

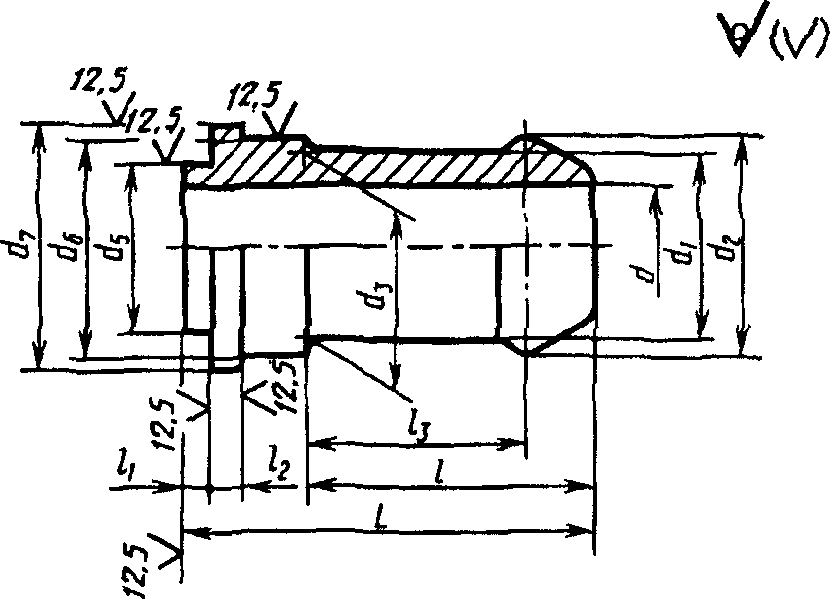

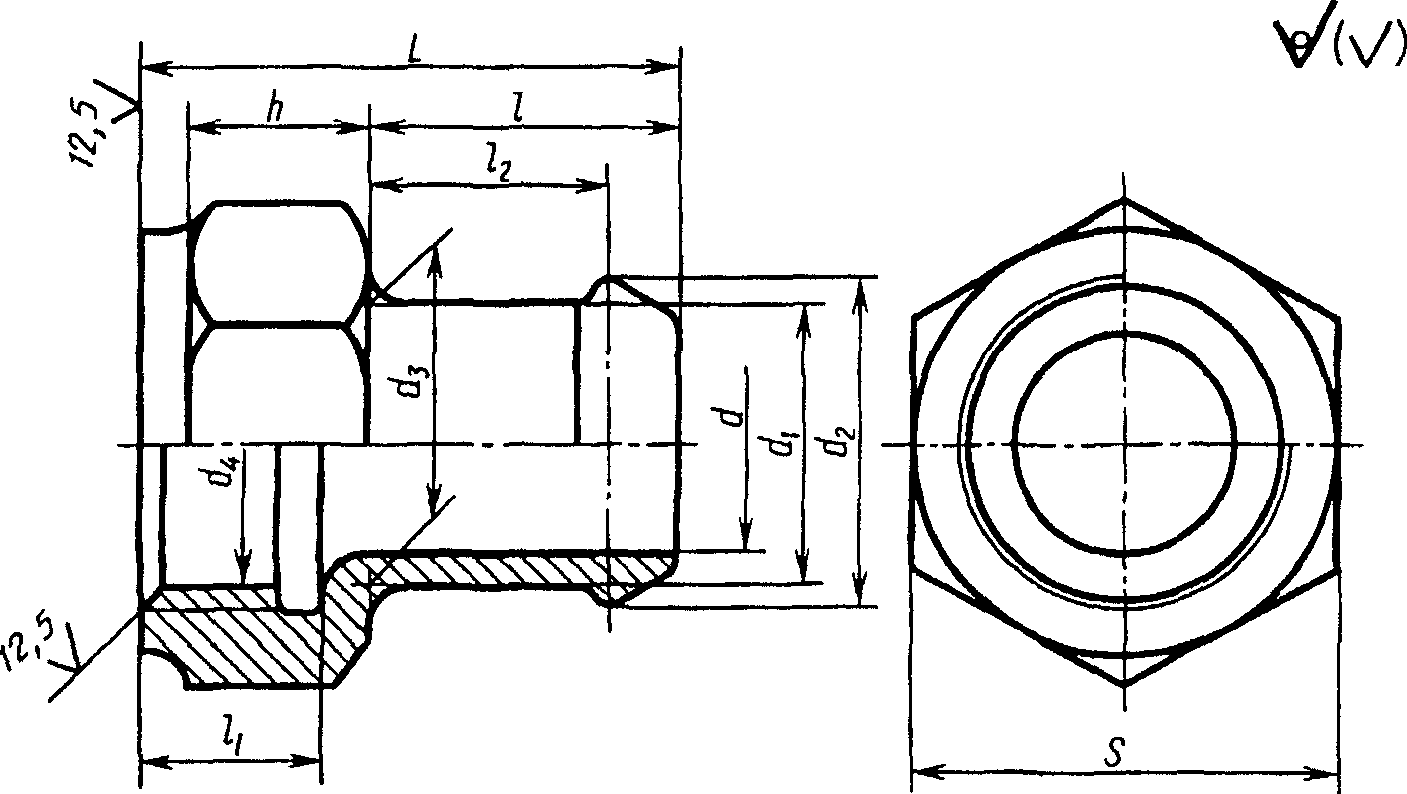

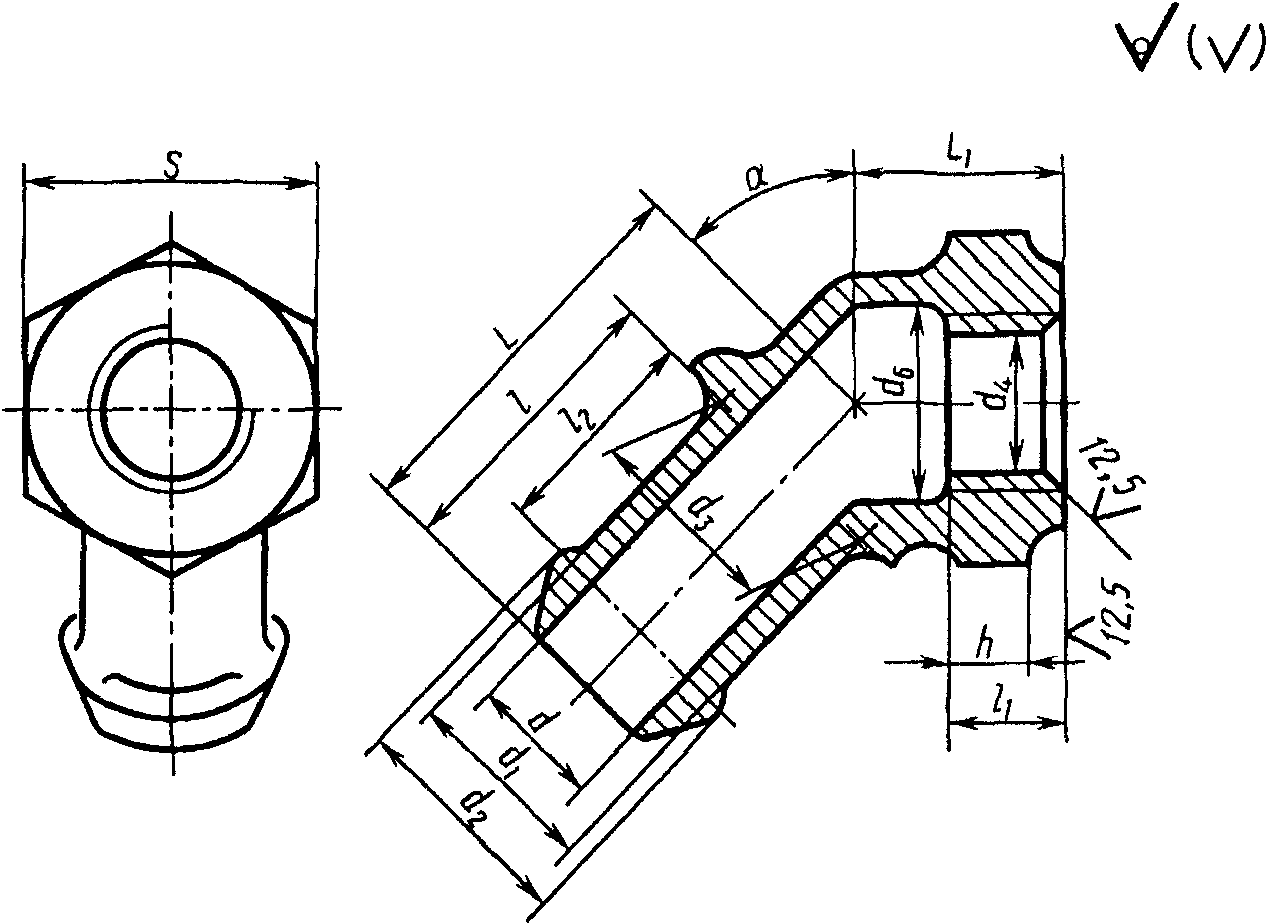

1.4. Основные размеры наконечников типоразмеров 1а и 1б должны соответствовать указанным на черт. 5, типоразмеров 2а и 2б — на черт. 6, типоразмеров 3а, 3б и 3в — на черт. 7 и в табл. 4.
(Измененная редакция, Изм. № 2).
| Типоразмер наконечника | d | d 1 | d 2 | d 3 | d 4 | d 5 | d 6 | d 7 | L | L 1 | h | l | l 1 | l 2 | l 3 | S | a | |||
| номин. | пред. откл. | номин. | пред. откл. | номин. | пред. откл. | резьба трубная | ||||||||||||||
| 1а | 32 | 37 | +2,0 | 42 | +2,0 | 41 | +2,0 | G1 1/2 | - | - | - | 75 | - | 26 | 44 | 25 | 34 | - | 60 | - |
| 1б | 25 | 30 | +/- 1,0 | 36 | +/- 1,0 | 34 | +/- 1,0 | G1 1/4 | 73 | 42 | 32 | 55 | ||||||||
| 2а | 19 | 25 | 30 | 28 | G 3/4 | - | 27 | - | 55 | 29 | 12 | 16 | - | 41 | 45° | |||||
| 2б | G 1/2 | |||||||||||||||||||
| 3а | 25 | 30 | 35 | +0,5 -1,5 | 34 | - | 28,6 | 35,6 | 38,5 | 65 | - | - | 42 | 4 | 4 | 32 | - | - | ||
| 3б | 19 | 25 | 30 | +1,0 | 28 | 26,6 | 60 | |||||||||||||
| 3в | 23,7 | 31,7 | 34,5 | |||||||||||||||||

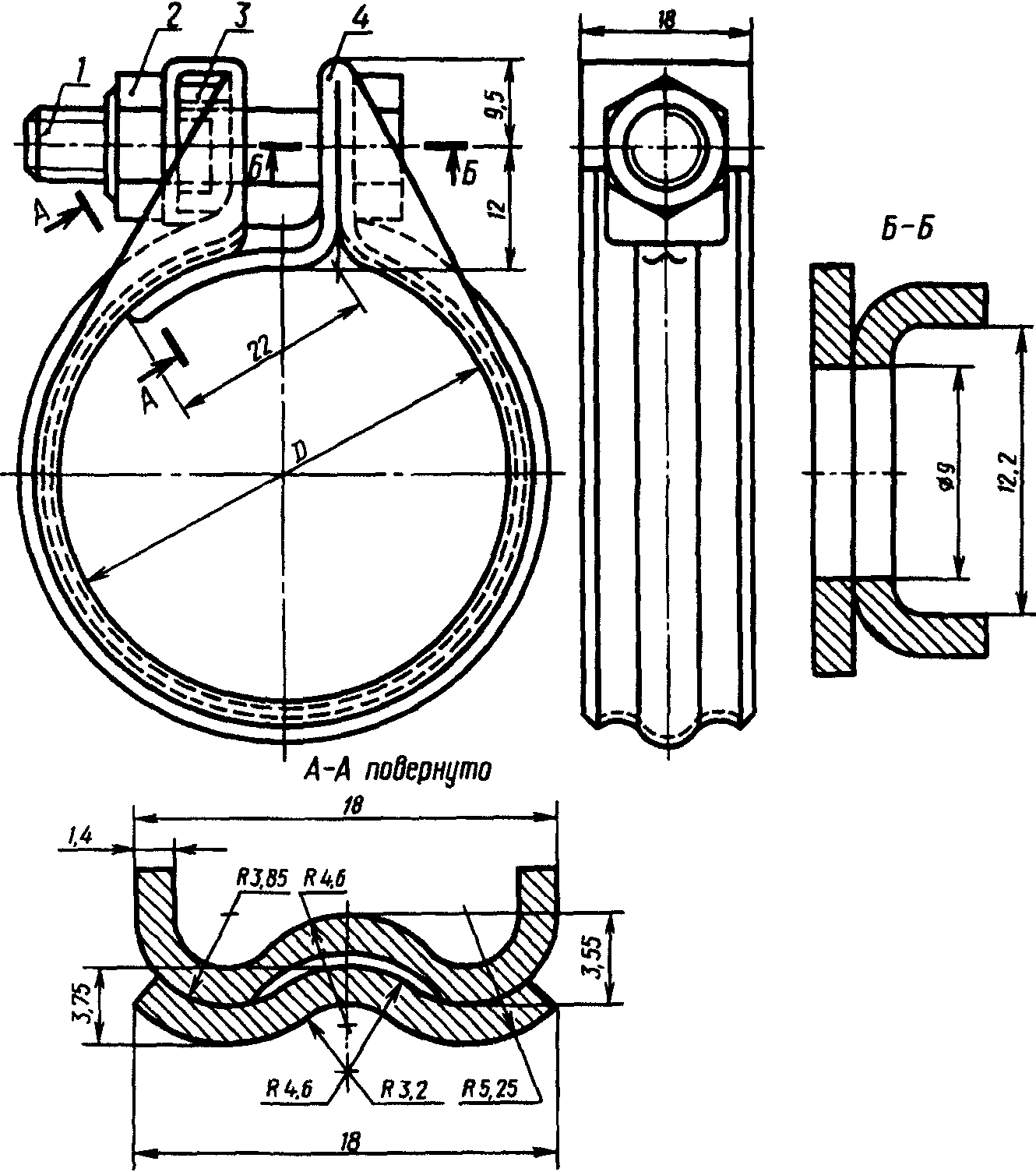

1.5. Основные размеры хомутиков должны соответствовать указанным на черт. 8 и в табл. 2, размеры вкладыша — на черт. 9.
Примечание. Положение хомутика, указанного на черт. 8, и его размеры (табл. 2) приведены для хомутика, обжатого на металлической оправке.
(Измененная редакция, Изм. № 2, 3).

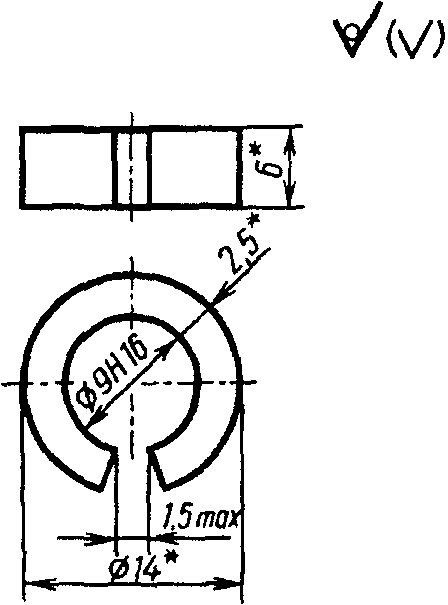

1 — болт М8-8qx35.46 по ГОСТ 7795 или по ГОСТ 7796;
2 — гайка М8-7Н.5 по ГОСТ 5915; 3 — вкладыш; 4 — хомутик
Пример условного обозначения наконечника типоразмера 1а:
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Рукава и арматура должны быть изготовлены в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2 Рукава резиновые по ГОСТ 1335.
2.3. Рукава следует изготовлять в исполнениях У, Т, ХЛ категории размещения 1 по ГОСТ 15150.
Особые условия эксплуатации: интервал рабочих температур окружающего воздуха, не нарушающий работоспособности изделия, от 218 до 343 К (от минус 55 до плюс 70 °C) при непрерывном воздействии температуры от 218 до 213 К (от минус 55 до минус 60 °C) в течение 48 ч.
2.2, 2.3. (Измененная редакция, Изм. № 2).
2.4. Рукава должны быть герметичны при давлении воздуха (1 +/- 0,10) МПа [(10 +/- 1,0) кгс/см2], соединение деталей с резиновым рукавом должно быть прочным при гидравлическом давлении (1,5^{+ 0,10})\text{МПа }[(15^{+ 1,0})\text{кгс}/\text{см}^{2}] .
Для рукавов Р17Б соединение деталей с резиновым рукавом должно быть прочным при гидравлическом давлении (2^{+ 0,10})\text{МПа }[(20^{+ 1,0})\text{кгс}/\text{см}^{2}] .
(Измененная редакция, Изм. № 3, 4).
2.5. Рукава типоразмера Р17Б должны разъединяться при отсутствии давления сжатого воздуха под воздействием продольного растягивающего усилия не более 800 Н.
2.6. Поверхности хвостовиков головок и наконечников, сопрягаемые с резиновыми рукавами, должны быть зачищены от заливов, наростов и заусенцев и не должны иметь острых кромок, а внутренняя поверхность и канавка наконечников — от литейного нагара.
2.7. Резиновый рукав должен быть насажен на хвостовик до упора и прочно закреплен хомутиками (ушками в одну сторону) на расстоянии 7 — 16 мм от его торцов.
Зазор между ушками хомутиков должен быть выдержан в пределах 7 — 16 мм.
2.5 — 2.7. (Измененная редакция, Изм. № 2).
2.8. Головки и наконечники должны быть изготовлены из ковкого чугуна марок: КЧ 30-6-Ф, КЧ 33-8-Ф, КЧ 35-10-Ф по ГОСТ 1215.
Наконечники допускается изготовлять из стали марок: Ст0, Ст1, Ст2 и Ст3 по ГОСТ 380.
2.9. При сборке головки с заклепкой осевое перемещение заклепки не должно быть более 1 мм.
2.10. Резьба наконечников и соединительных гаек — трубная, по классу В ГОСТ 6357.
2.11. Для изготовления хомутиков следует применять листовую углеродистую качественную сталь глубокой вытяжки по ГОСТ 16523.
2.12. При сборке хомутиков должна быть обеспечена соосность отверстий вкладыша и ушка хомутика.
2.13. Необработанные поверхности металлических частей рукавов должны быть окрашены эмалями или грунтовками, указанными в рабочих чертежах.
Покрытия — по VII классу ГОСТ 9.032.
Условия эксплуатации окрашенных рукавов — по У1, Т1, ХЛ1 ГОСТ 9.104.
2.14 Для рукавов устанавливают следующие показатели надежности:
установленная безотказная наработка 40000 циклов торможений. Критерием отказа является несоответствие рукавов требованиям п. 2.4 по герметичности.
При эксплуатации рукавов в режиме автоматического разъединения при расцеплении подвижного состава усилие должно быть не более 1500 Н в течение срока службы при отсутствии механических повреждений.
2.13, 2.14. (Измененная редакция, Изм. № 2).
2.15. Конструкция стендов и управление ими должны обеспечивать надежную защиту обслуживающего персонала во время работы.
Требования безопасности — по ГОСТ 12.2.003.
3. ПРИЕМКА
3.1. Для проверки соответствия рукавов требованиям настоящего стандарта предприятие-изготовитель должно проводить приемо-сдаточные и периодические испытания.
3.1.1. При приемо-сдаточных испытаниях 100% рукавов проверяют на соответствие требованиям пп. 1.2 - 1.5, 2.4, 2.6, 2.7, 2.9, 2.12, 2.13; 1% партии — на гидравлическую прочность п. 2.4 и 2% партии — на соответствие требованиям п. 2.5.
За партию принимают число рукавов, изготовленных за смену.
Результаты испытаний распространяются на всю партию.
3.1.2 Периодические испытания проводят раз в год.
На периодические испытания представляют рукава, выдержавшие приемо-сдаточные испытания.
Периодические испытания включают:
испытания для контроля параметров пп. 1.2; 2.4 и 2.5;
климатические испытания для контроля герметичности на соответствие требованиям п. 2.4, при температуре (218^{+ 5})\text{К }[\text{минус}(55^{+ 5})^{\circ}C] два раза в год по два рукава каждого типоразмера;
испытания на надежность на соответствие требованиям п. 2.14.
(Измененная редакция, Изм. № 2).
3.2. Инспекционному контролю подвергают не более 10% предъявленных к приемке рукавов одного типоразмера, но не менее 4 шт.
При несоответствии хотя бы одного рукава требованиям настоящего стандарта, допускаются повторные испытания на удвоенном количестве рукавов.
Результаты повторных испытаний являются окончательными.
(Измененная редакция, Изм. № 2).
4. МЕТОДЫ КОНТРОЛЯ
4.1. Внешний вид поверхности рукавов (пп. 2.6; 2.13) следует проверять визуально.
4.2. Контроль размеров по пп. 1.2 - 1.5 следует проводить измерительными средствами, соответствующими нормативной точности измерения.
4.3. Испытание рукавов на герметичность (п. 2.4) следует проводить в водяной ванне. Один конец рукава заглушают, а другой присоединяют к источнику сжатого воздуха (рукав с соединительной головкой должен быть заглушен со стороны наконечника). При этом в течение 1 мин ни в одной части рукава не должны выделяться пузырьки воздуха. Если пузырьки появляются, рукав выдерживают в ванне до 10 мин, считая его годным, если выделение пузырьков прекратится за это время.
4.2, 4.3. (Измененная редакция, Изм. № 2).
4.4. Испытание на прочность соединений рукавов гидравлическим давлением (п. 2.4) следует проводить на специальном стенде. Один конец рукава заглушают, а другой присоединяют к магистрали с гидравлическим давлением (2^{+ 0,10})\text{МПа }[(20^{+ 1,0})\text{кгс}/\text{см}^{2}] для рукавов Р17Б, остальные типоразмеры рукавов присоединяют к магистрали с гидравлическим давлением (1,5^{+ 0,10})\text{МПа }[(15^{+ 1,0})\text{кгс}/\text{см}^{2}] . Время выдержки давлением — 2 мин, после чего давление снимают.
Рукава считают выдержавшими испытание, если в течение 2 мин не произошло срыва деталей. Остаточный сдвиг деталей с места для рукавов типоразмера Р17Б — не более 2,5 мм.
4.5. Проверку рукавов типоразмера Р17Б на разъединение (саморасцеп) (п. 2.5) следует проводить на специальном стенде по программе, согласованной между предприятием-изготовителем и заказчиком. Один конец двух сцепленных рукавов подсоединяют к неподвижному кронштейну, а другой — к подвижному и продольным растягивающим усилием разъединяют рукава.
4.6. Контроль давления при испытаниях рукавов на герметичность и прочность гидравлическим давлением следует проводить манометрами с верхними пределами измерений 1,6; 2,5 МПа (16; 25 кгс/см2) класса точности не ниже 2,5 по ГОСТ 2405.
4.7. Контроль времени при испытании проводят секундомером по нормативной документации или другими измерительными средствами, отвечающими нормативной точности измерения.
(Измененная редакция, Изм. № 2, 4).
4.8. Контроль температуры проводят термометром по ГОСТ 28498 или другими приборами класса точности не ниже 1,5 ГОСТ 9736.
(Измененная редакция, Изм. № 2, 3).
4.9. Контроль показателей качества внешнего вида лакокрасочного покрытия готового изделия следует проводить по ГОСТ 9.032.
4.10. Климатические испытания проводят по программе, согласованной с заказчиком.
4.11. Испытания на надежность проводят по программе, согласованной с заказчиком.
Допускается дополнять показатели надежности сбором статистических данных на железных дорогах.
4.9 — 4.11. (Введены дополнительно, Изм. № 2).
5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. Каждый рукав должен иметь маркировку с указанием квартала и двух последних цифр года изготовления.
Маркировка расположена на резиновой этикетке рукава по ГОСТ 1335.
Качество выполнения маркировки должно обеспечивать ее четкость и сохранность в течение всего срока службы рукава.
(Измененная редакция, Изм. № 4).
5.2. Рукава типа Р1 должны быть связаны пачками по 5 шт., типов Р2 и Р3 — по 10 шт.
(Измененная редакция, Изм. № 2).
5.3. Перед упаковкой обработанные металлические части рукавов должны быть покрыты консервирующим материалом. Попадание консервирующего материала на уплотнительное кольцо браковочным признаком не является.
5.4. Отгружаемые рукава следует сопровождать документом, удостоверяющим их качество и соответствие требованиям настоящего стандарта и содержащим:
наименование организации, в систему которой входит предприятие-изготовитель;
наименование предприятия-изготовителя и его местонахождение;
результаты проверок и испытаний;
обозначение настоящего стандарта.
5.5. Рукава транспортируют всеми видами транспорта в крытых транспортных средствах по категории условий транспортирования С ГОСТ 9.014.
5.6 Рукава следует хранить в помещениях на стеллажах.
Стеллажи с рукавами следует размещать на расстоянии не менее 1 м от теплоизлучающих приборов. Рукава должны быть предохранены от попадания прямых солнечных лучей.
Условия хранения рукавов — по категории С ГОСТ 9.014.
5.7. При транспортировании и хранении рукава не следует подвергать механическим повреждениям, воздействию масла, бензина и других веществ, которые вредны для резины.
6. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
6.1. Применение и установку рукавов следует согласовывать с предприятием-изготовителем.
6.2. Установку и замену рукавов проводят при отключенном источнике сжатого воздуха.
6.3. При применении рукавов на локомотивах допускается повышать рабочее давление до 1,2 МПа (12 кгс/см2) в тормозной системе на период регулировки предохранительных клапанов.
(Введен дополнительно, Изм. № 2).
7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
7.1. Изготовитель гарантирует соответствие рукавов требованиям настоящего стандарта при соблюдении условий эксплуатации, транспортирования и хранения.
Гарантийный срок хранения рукавов — 1 год с момента их изготовления.
Гарантийный срок эксплуатации рукавов — 4,5 года с момента ввода их в эксплуатацию.
