ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ СО СТЕКЛОПАКЕТАМИ И СТЕКЛАМИ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ

Wooden windows and balcony doors with double glazing units and additional glasses for dwelling and public buildings. Types, structure and dimensions

ГОСТ 24699-81

Разработан Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.

Исполнители: И.В. Строков (руководитель темы); И.С. Посельская; Б.А. Филозофович; Г.Г. Коваленко; И.Ф. Савченко; В.И. Тихонович; Н.Д. Крылов, Г.В. Левушкин.

Внесен Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.

Зам. председателя С.Г. Змеул.

Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 3 февраля 1981 г. № 10.

Настоящий стандарт распространяется на деревянные окна и балконные двери со стеклопакетами и стеклами, предназначаемые для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

1.1. Окна и балконные двери по настоящему стандарту изготовляются с однокамерными клееными стеклопакетами во внутренних и стеклами в наружных створках.

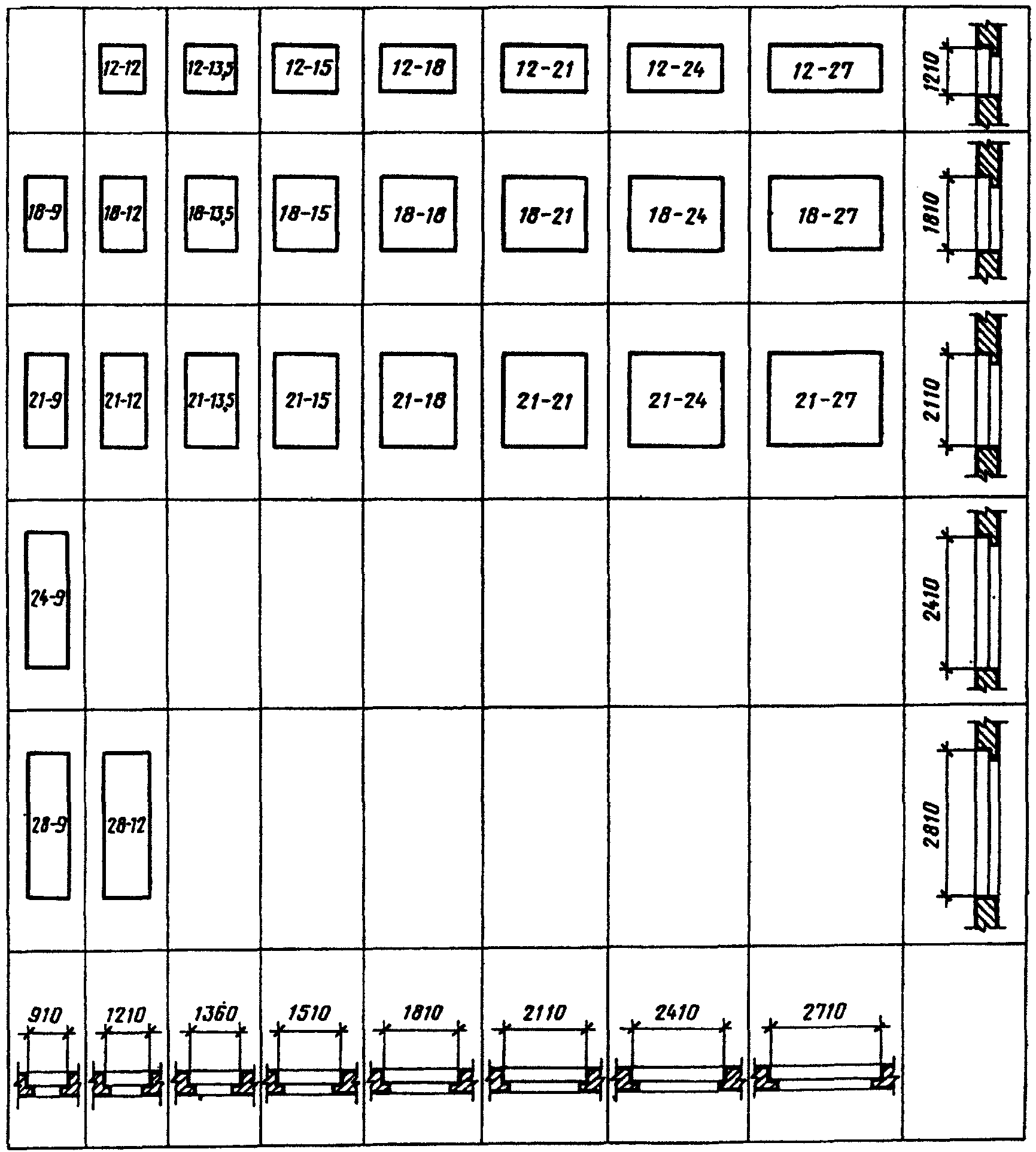

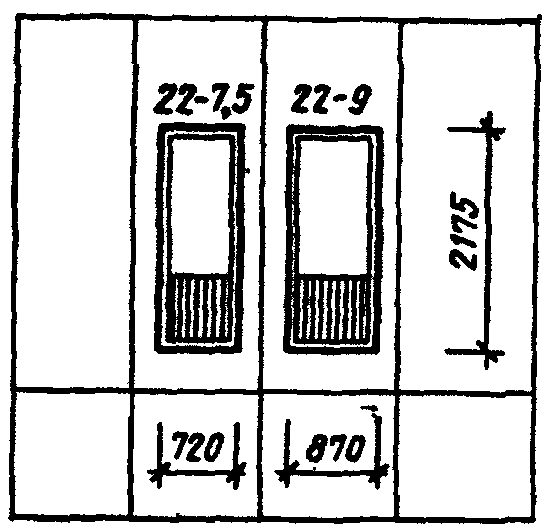

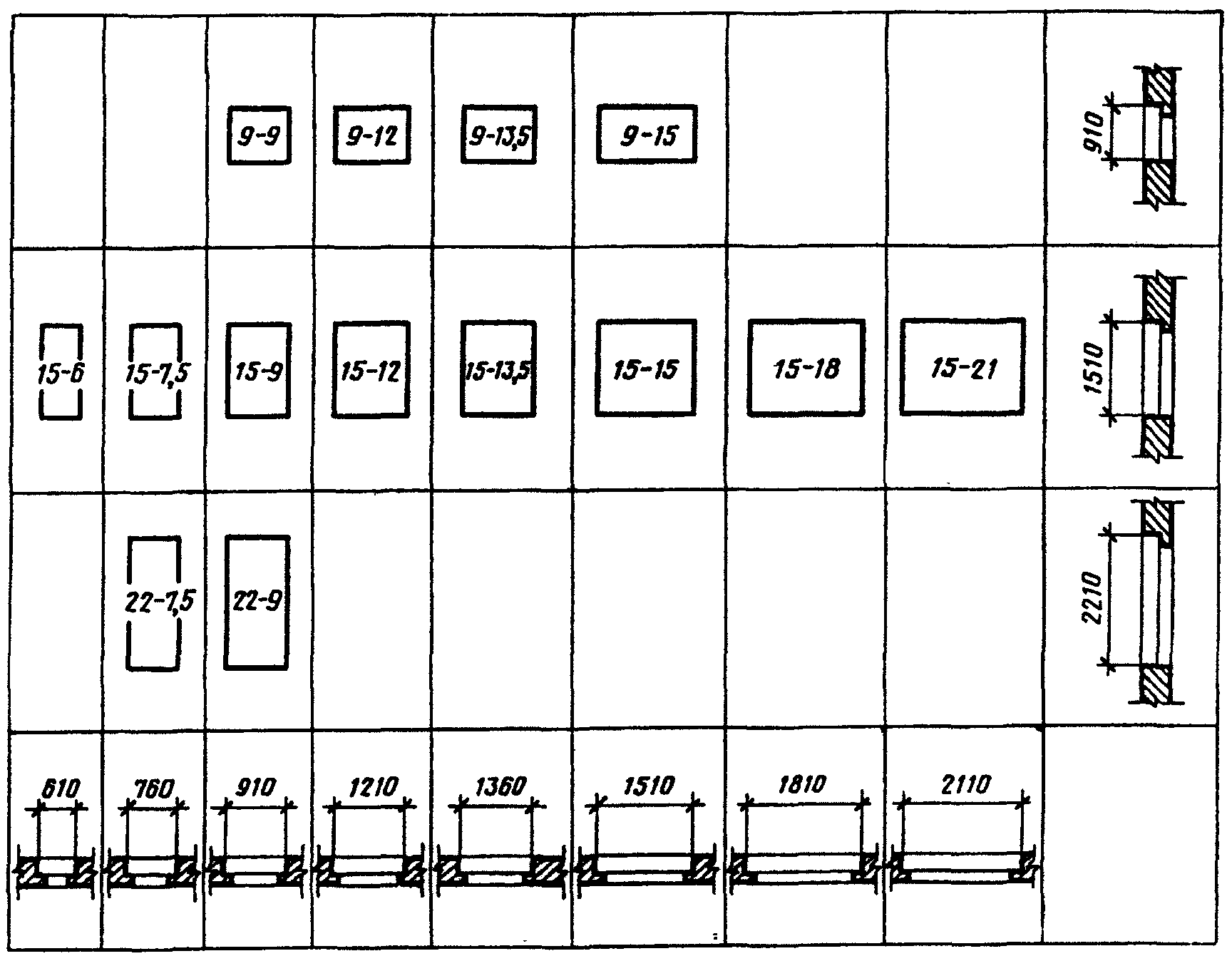

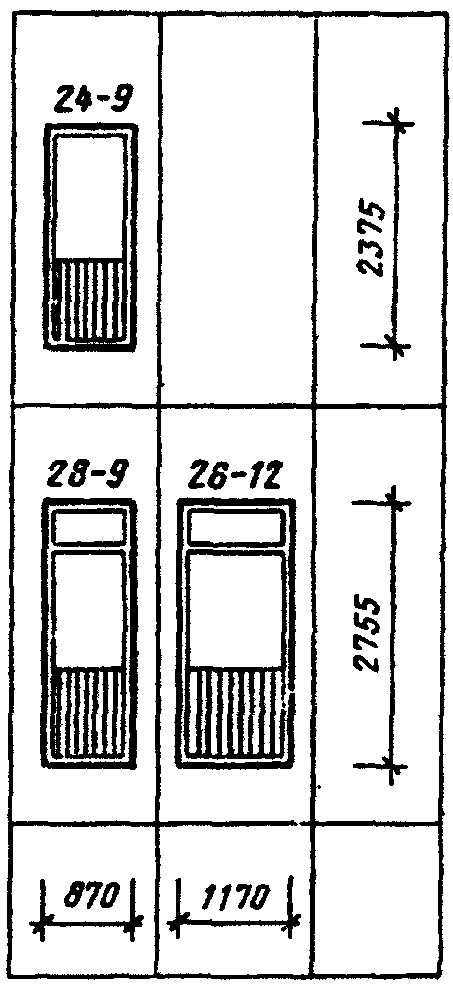

1.2 Габаритные размеры окон и балконных дверей и размеры проемов для них должны соответствовать:

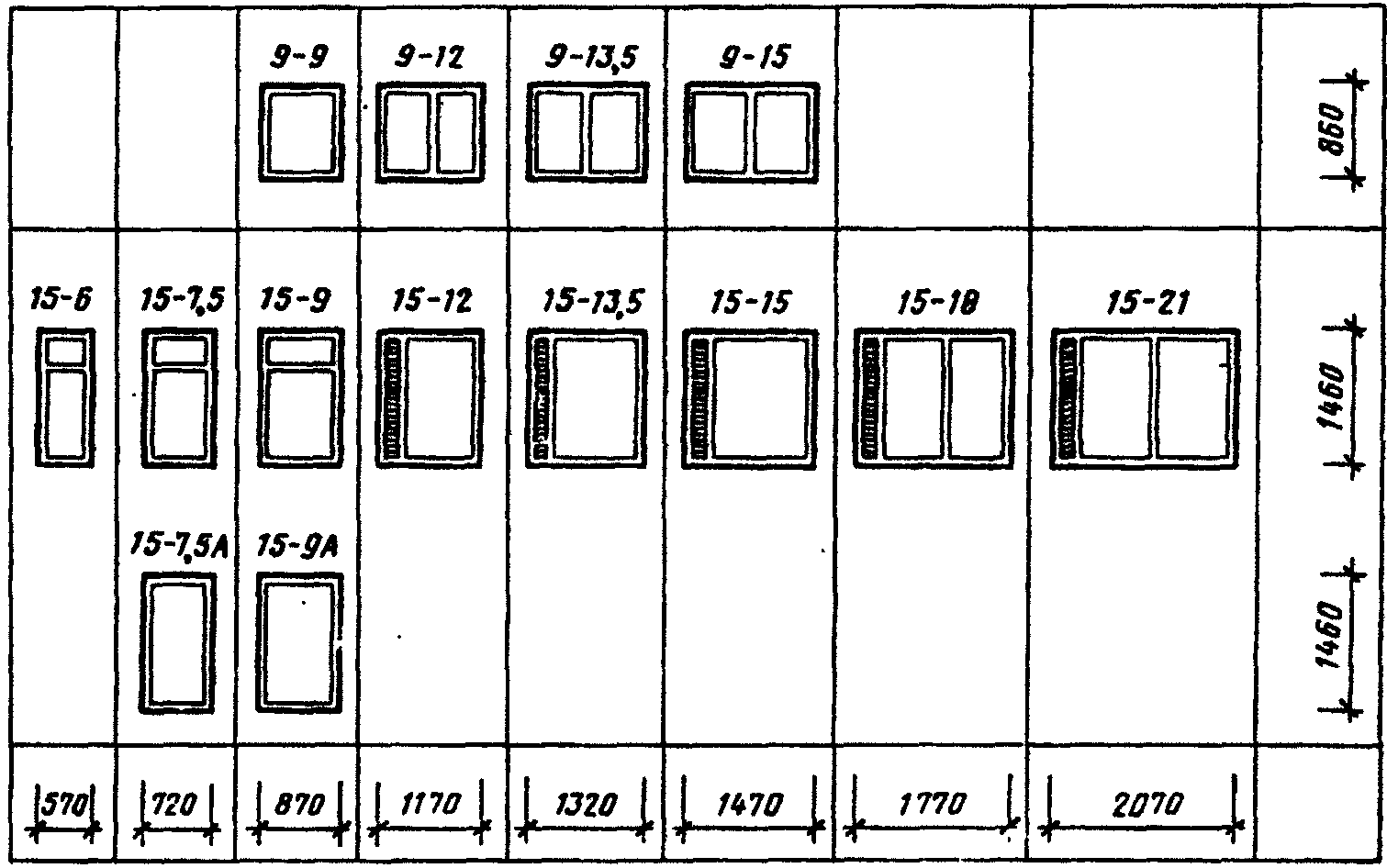

для жилых зданий — указанным на черт. 1 и в справочном Приложении 1;

для общественных зданий — указанным на черт. 2 и в справочном Приложении 2.

Примечания. 1. Схемы изделий изображены со стороны фасада.

2. Цифры над схемами изделий обозначают размеры проемов в модулях.

3. Окна типов 15-12; 15-13,5; 15-15; 15-18 и 15-21 с клапанами.

Примечания. 1. Схемы изделий изображены со стороны фасада.

2. Цифры над схемами изделий обозначают размеры проемов в модулях.

Окна и балконные двери, приведенные на черт. 1, могут применяться и для общественных зданий.

1.3. Заполнение оконных проемов общественных зданий шириной 18 М (модуль М = 100 мм) и более следует осуществлять набором окон, приведенных на черт. 2.

1.4. По требованию потребителей одностворные окна и балконные двери, в том числе с форточными створками и фрамугами, должны изготовляться также и левыми, а многостворные окна с несимметричным рисунком — в негативном (зеркальном) изображении.

1.5 Устанавливается следующая структура условного обозначения (марки) окон и балконных дверей:

Х Х Х — Х Х Х — - - — - - |--|--|---|--|--|--- Вид изделия:

        |  |   |  |  |    О - окно;
        |  |   |  |  |    Б - балконная дверь

    |--|---|--|--|--- Серия изделия: РСП - с однокамерным

           |   |  |  |    стеклопакетом во внутренних створках и
           |   |  |  |    стеклом в наружных створках

       |---|--|--|--- Размер проема по высоте в дм
           |--|--|--- Размер проема по ширине в дм
              |--|--- Буквы, означающие:

                     |    А - вариант рисунка окна одного размера;
                     |    Н - окно в негативном (зеркальном)
                     |    исполнении;
                     |    Л - левое окно или балконная дверь

                 |--- Обозначение настоящего стандарта

Примеры условных обозначений (марок):

окно правое серии РСП для проема высотой 15 и шириной 9 дм:

то же, левое:

дверь балконная правая серии РСП для проема высотой 22 и шириной 9 дм:

окно серии РСП для проема высотой 18 и шириной 15 дм, с несимметричным рисунком (вариант А):

то же, в негативном (зеркальном) исполнении:

2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166-78, требованиями настоящего стандарта и по рабочим чертежам, утвержденным в установленном порядке.

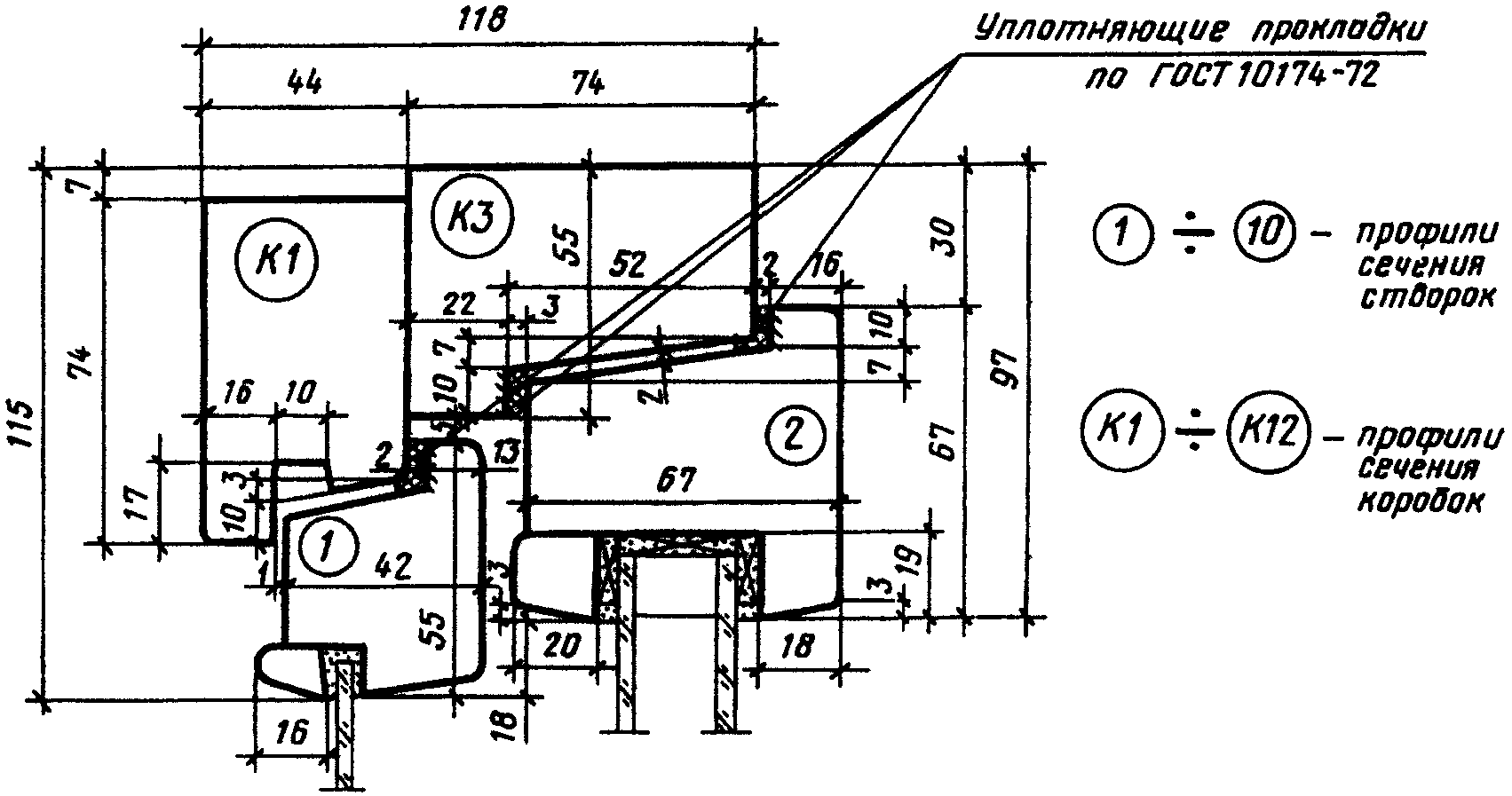

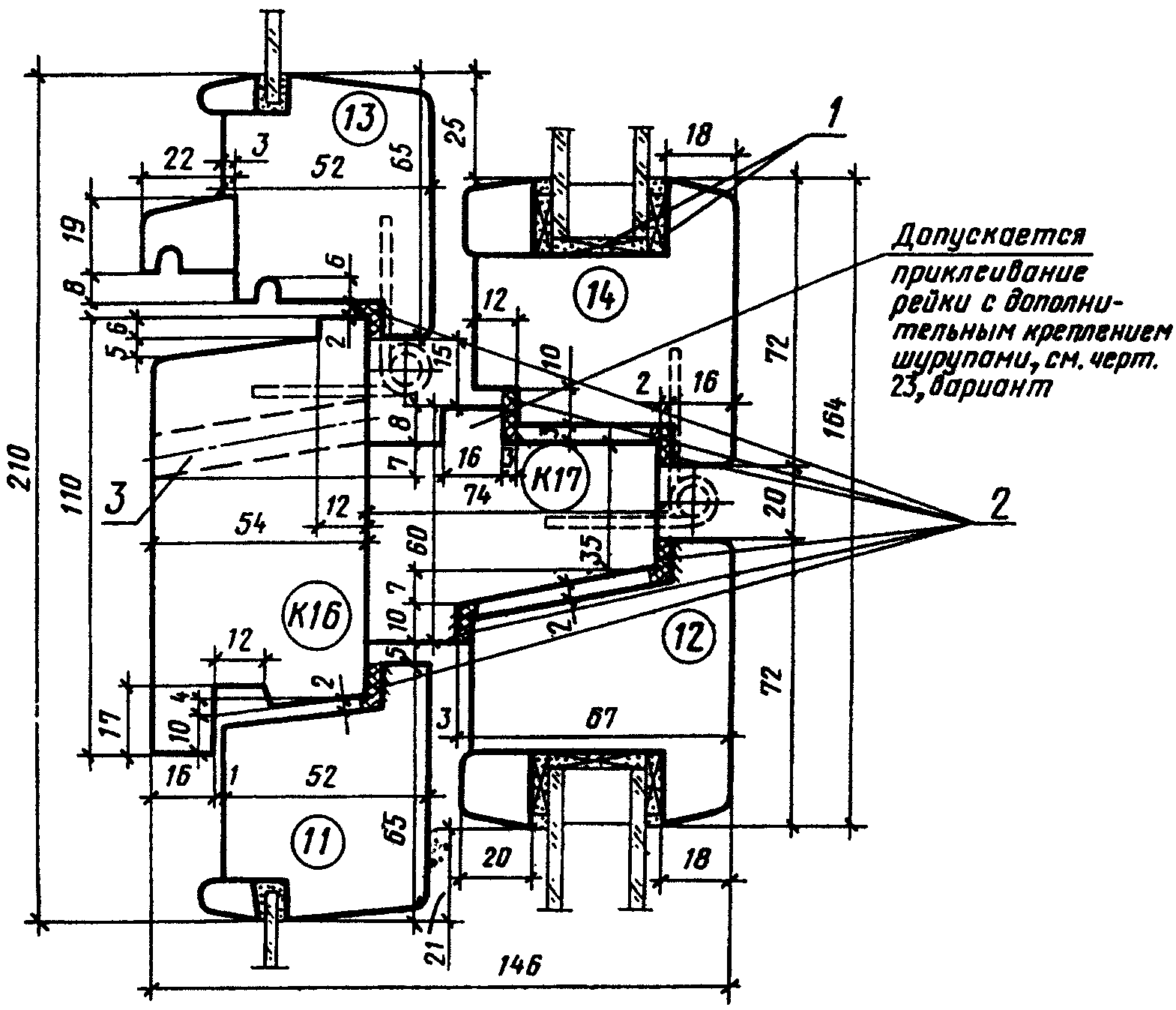

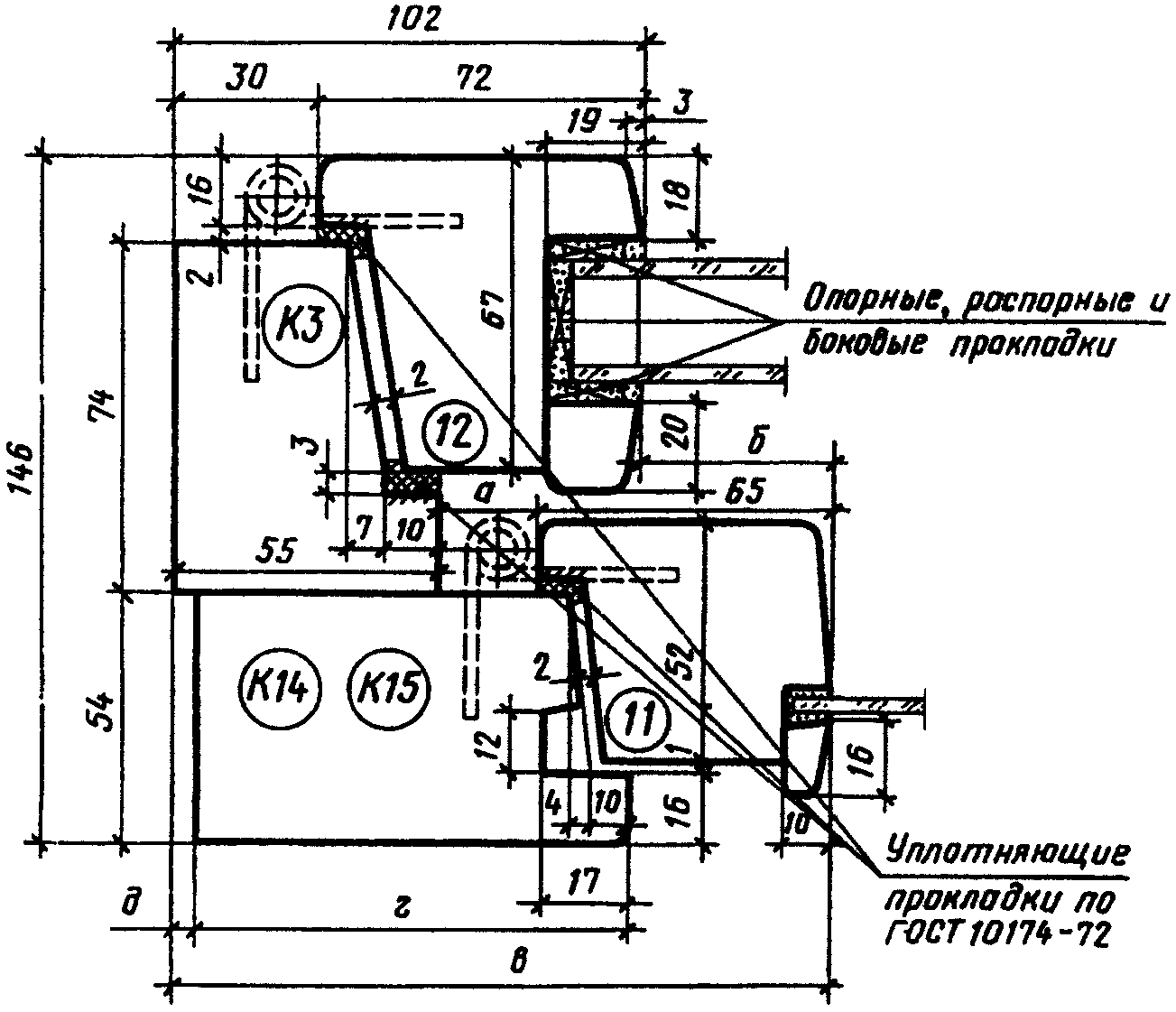

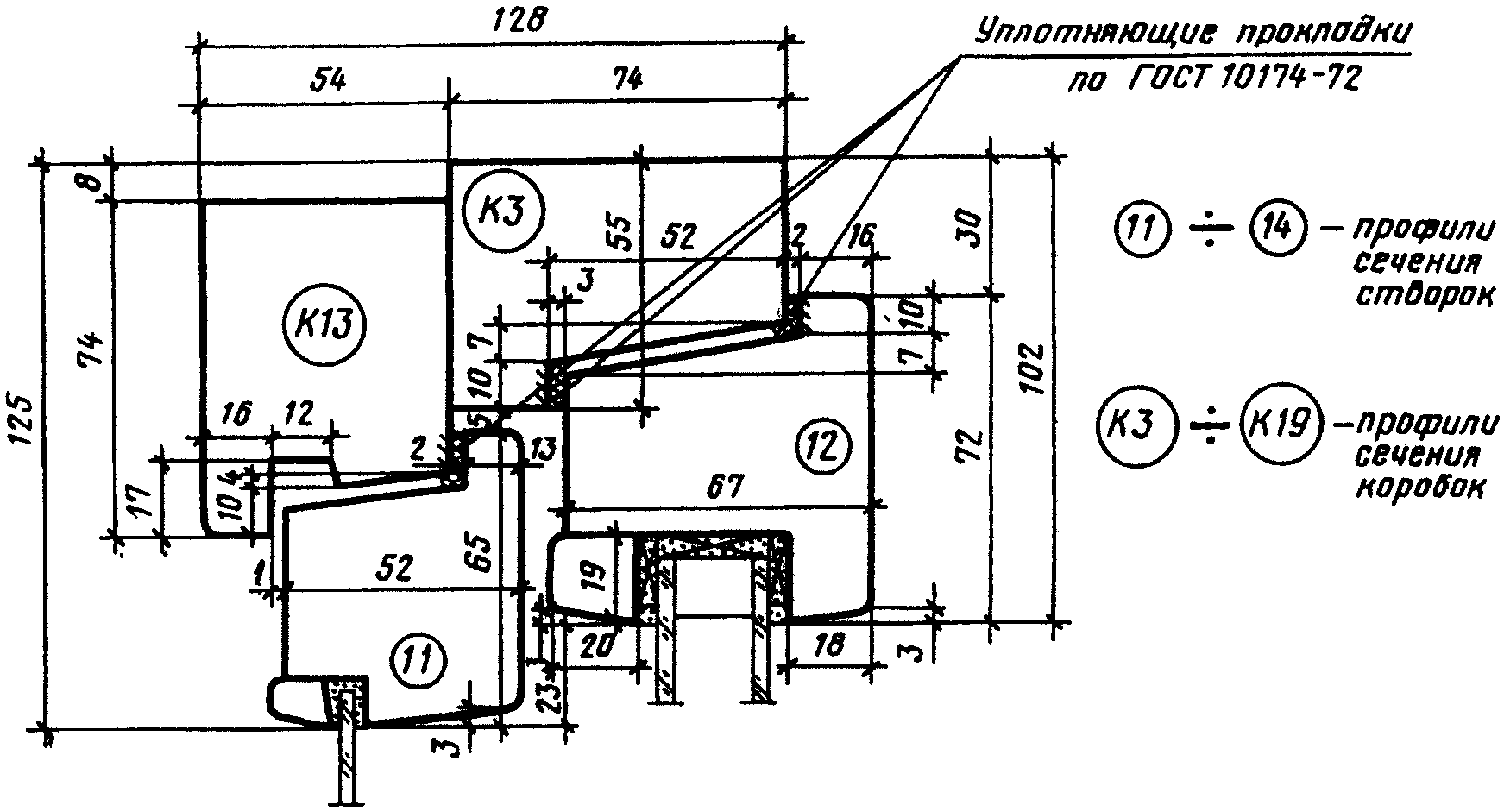

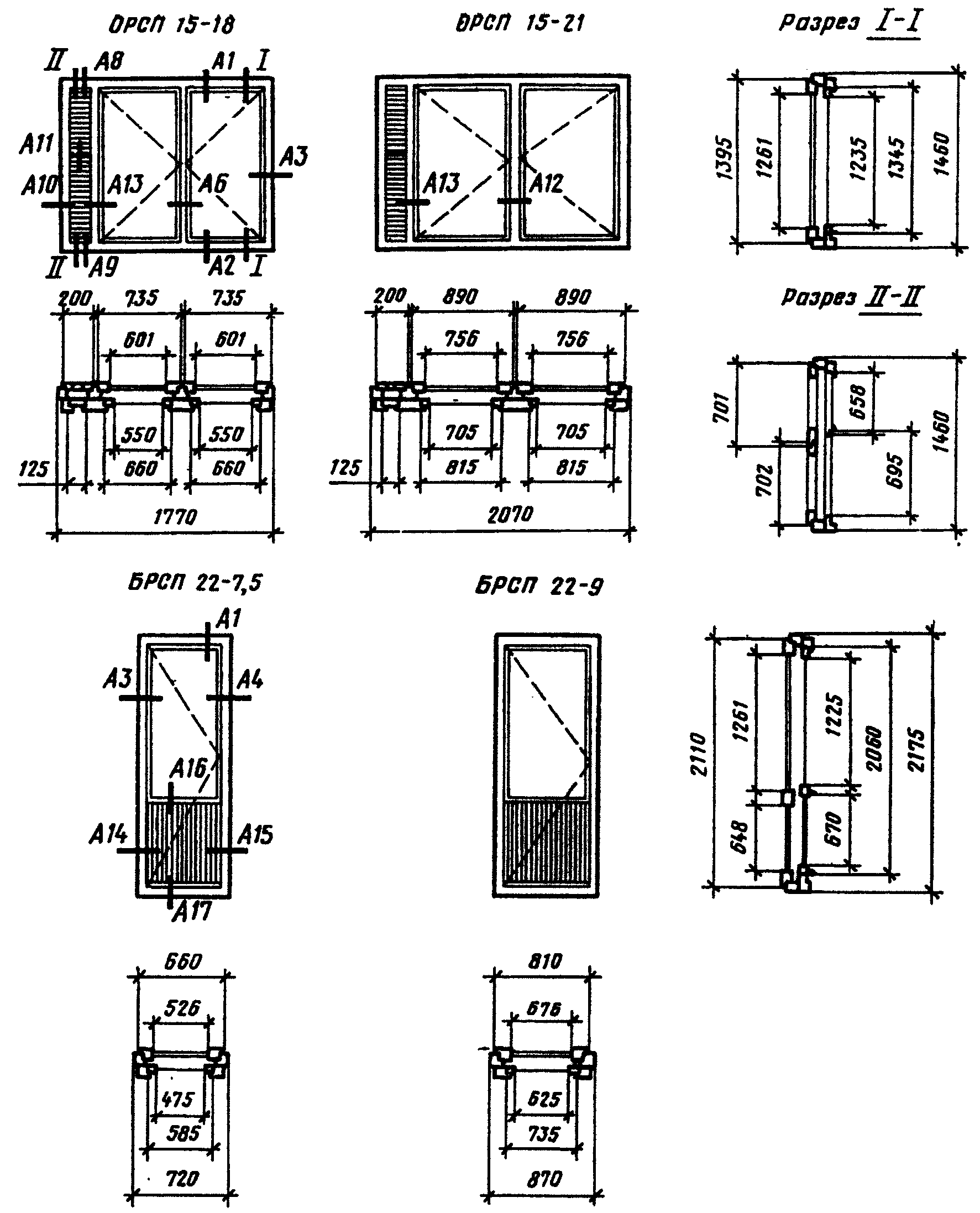

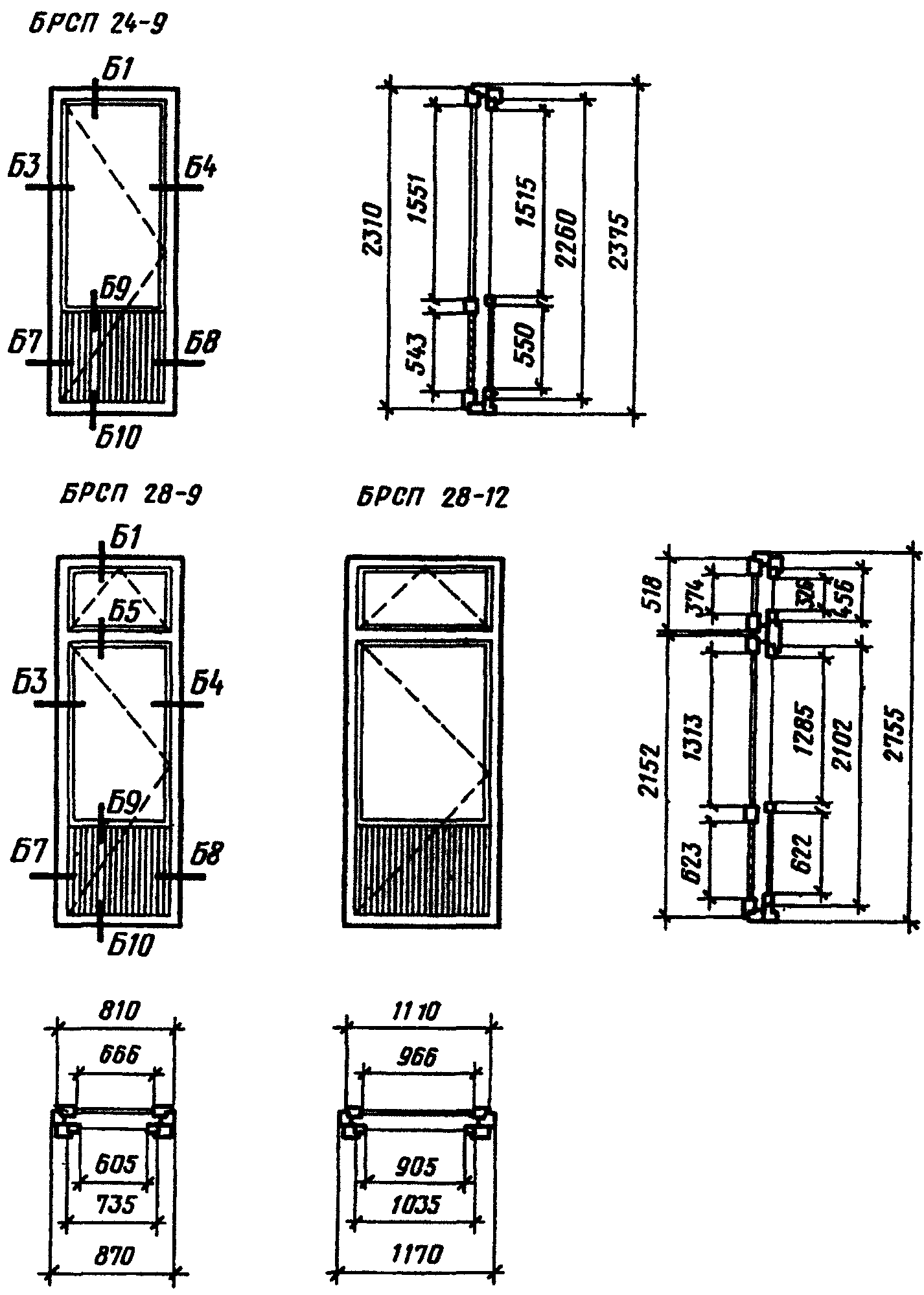

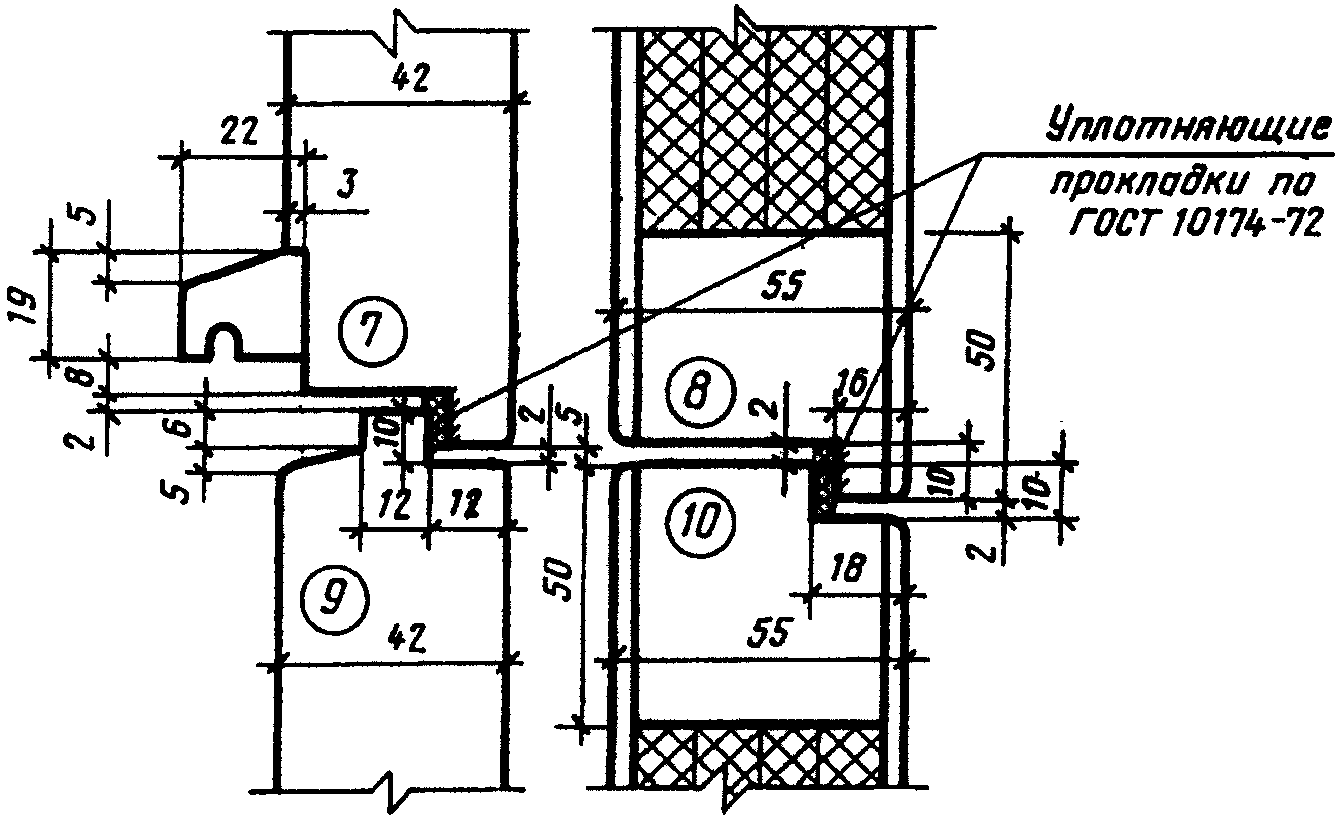

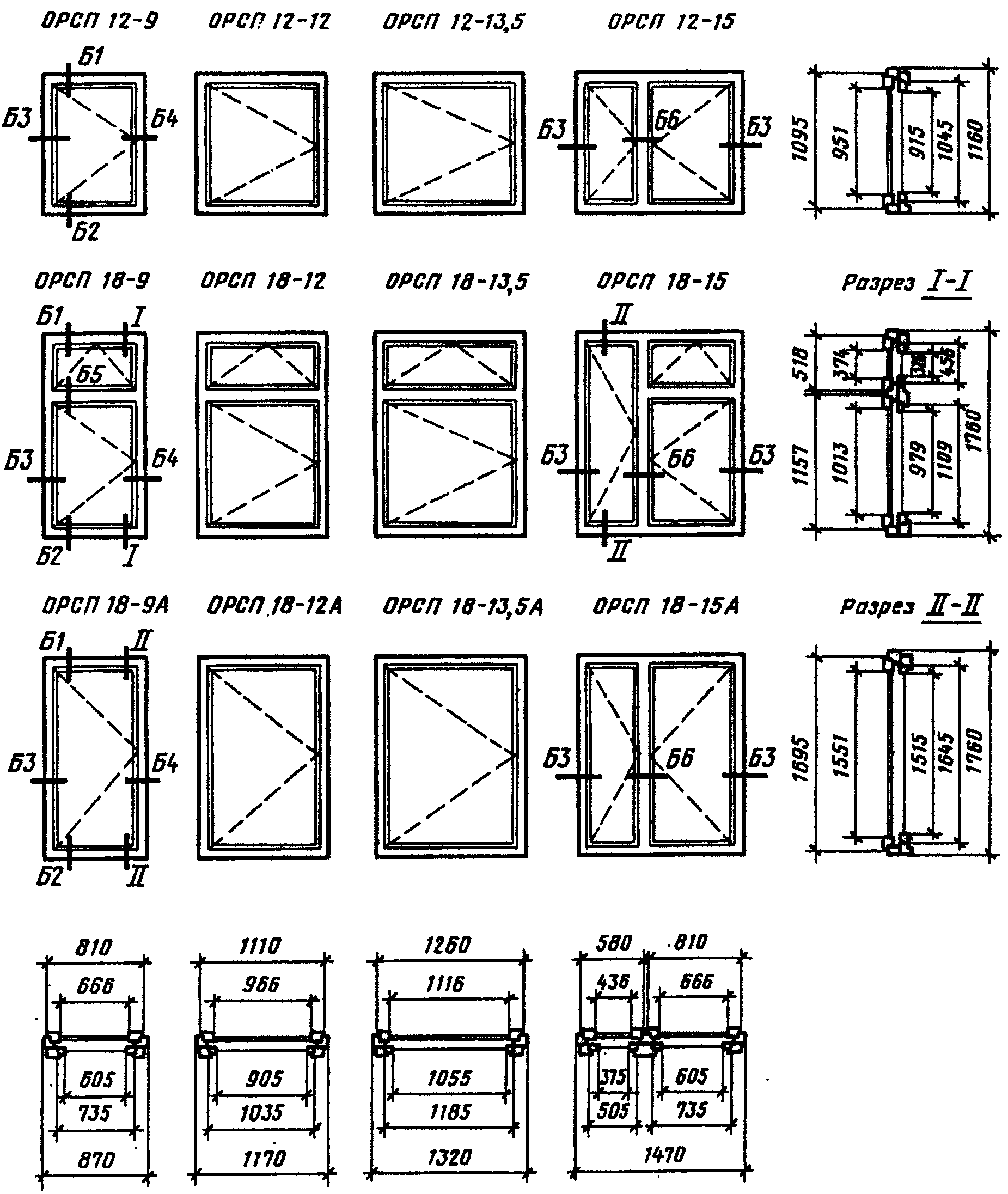

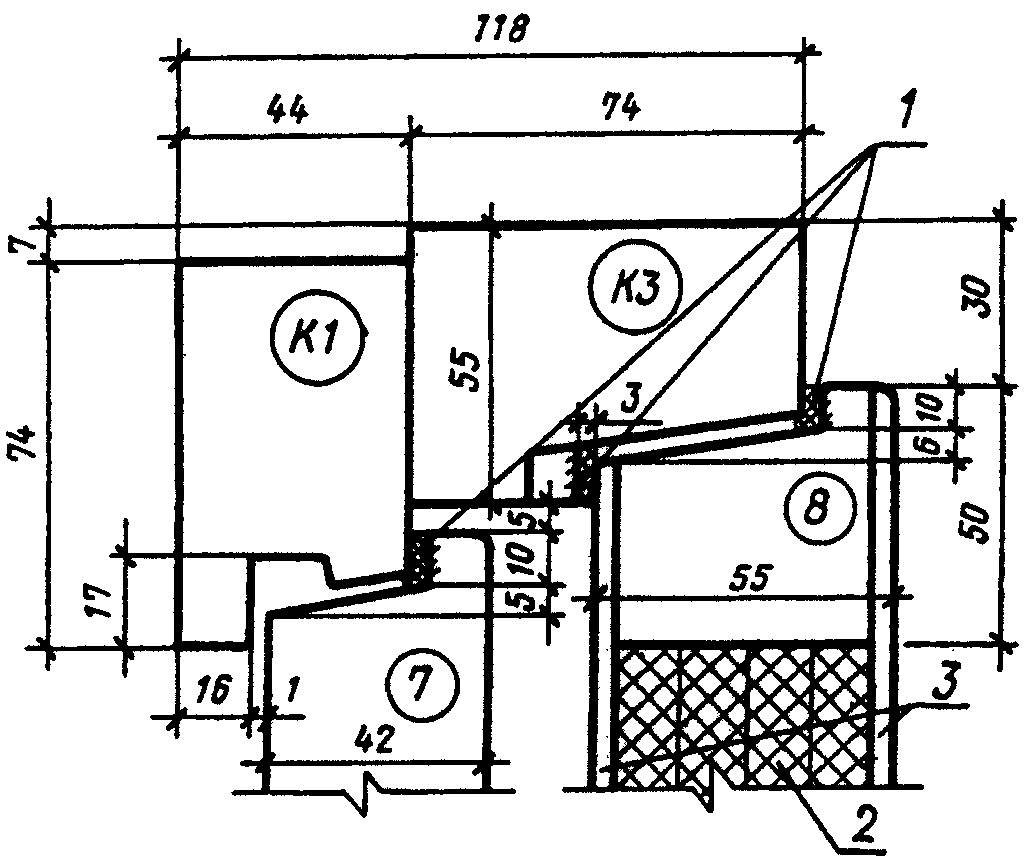

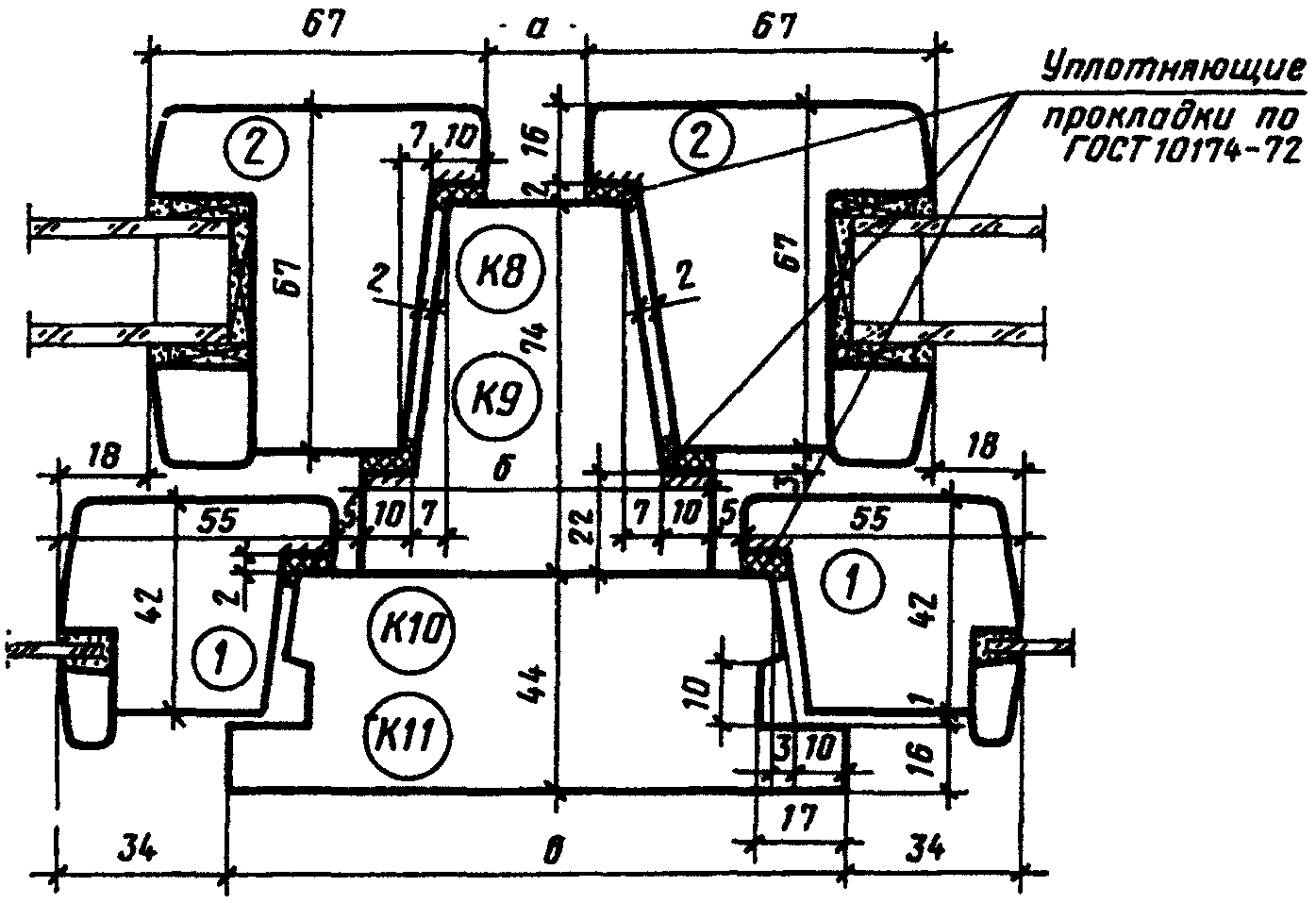

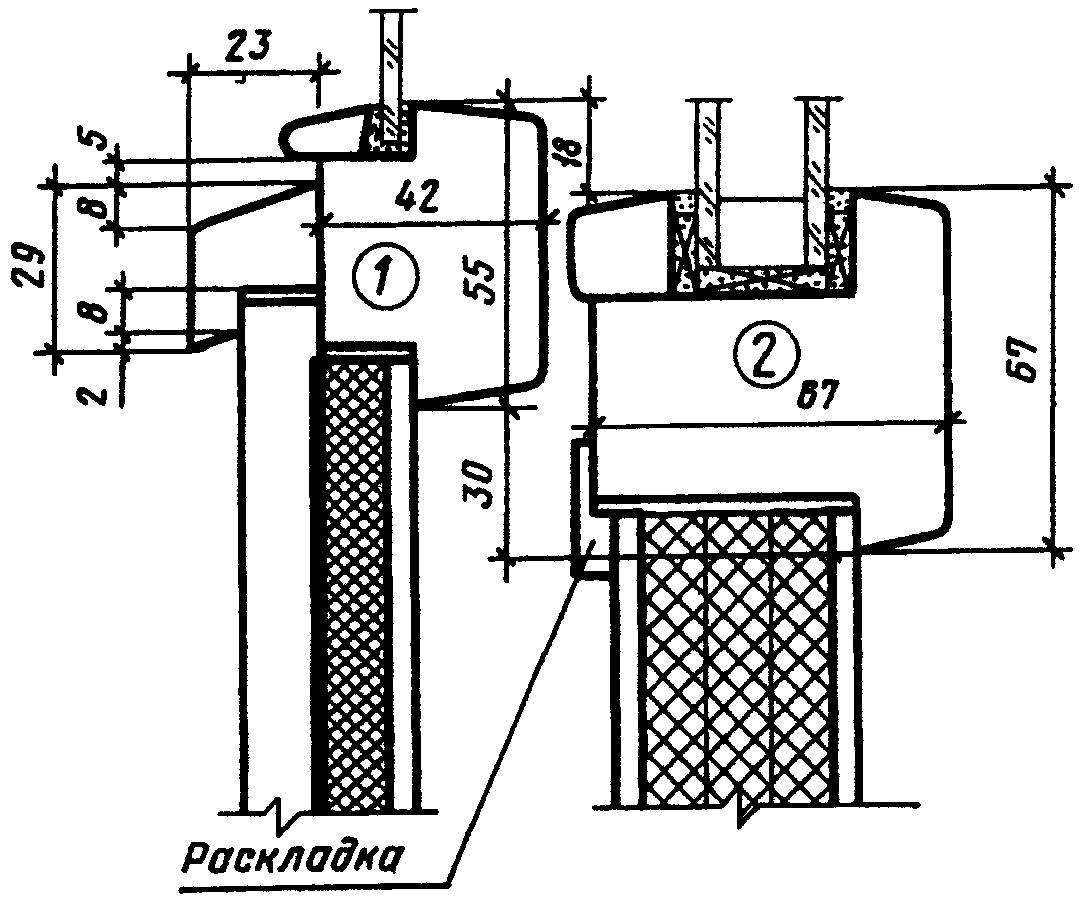

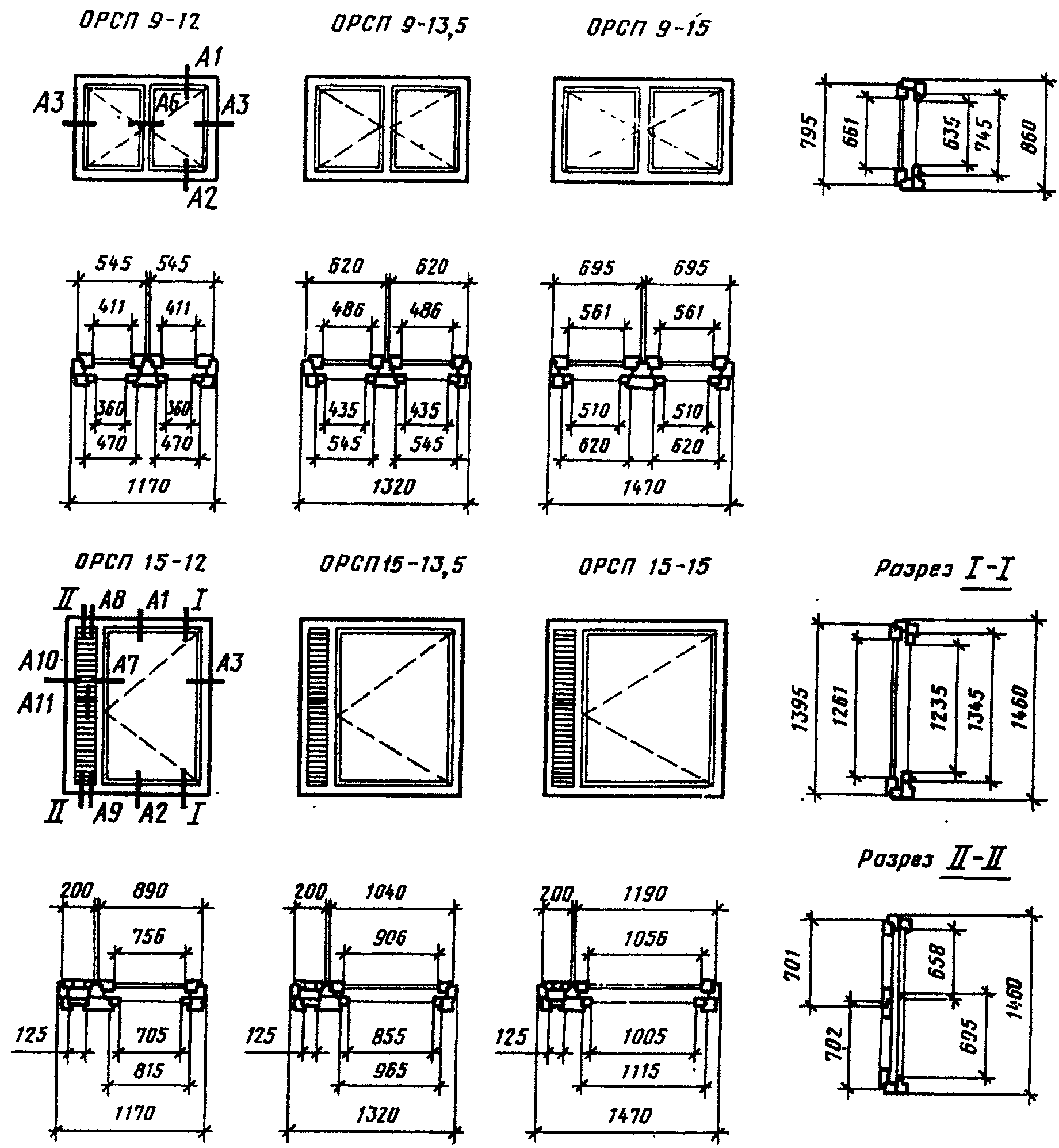

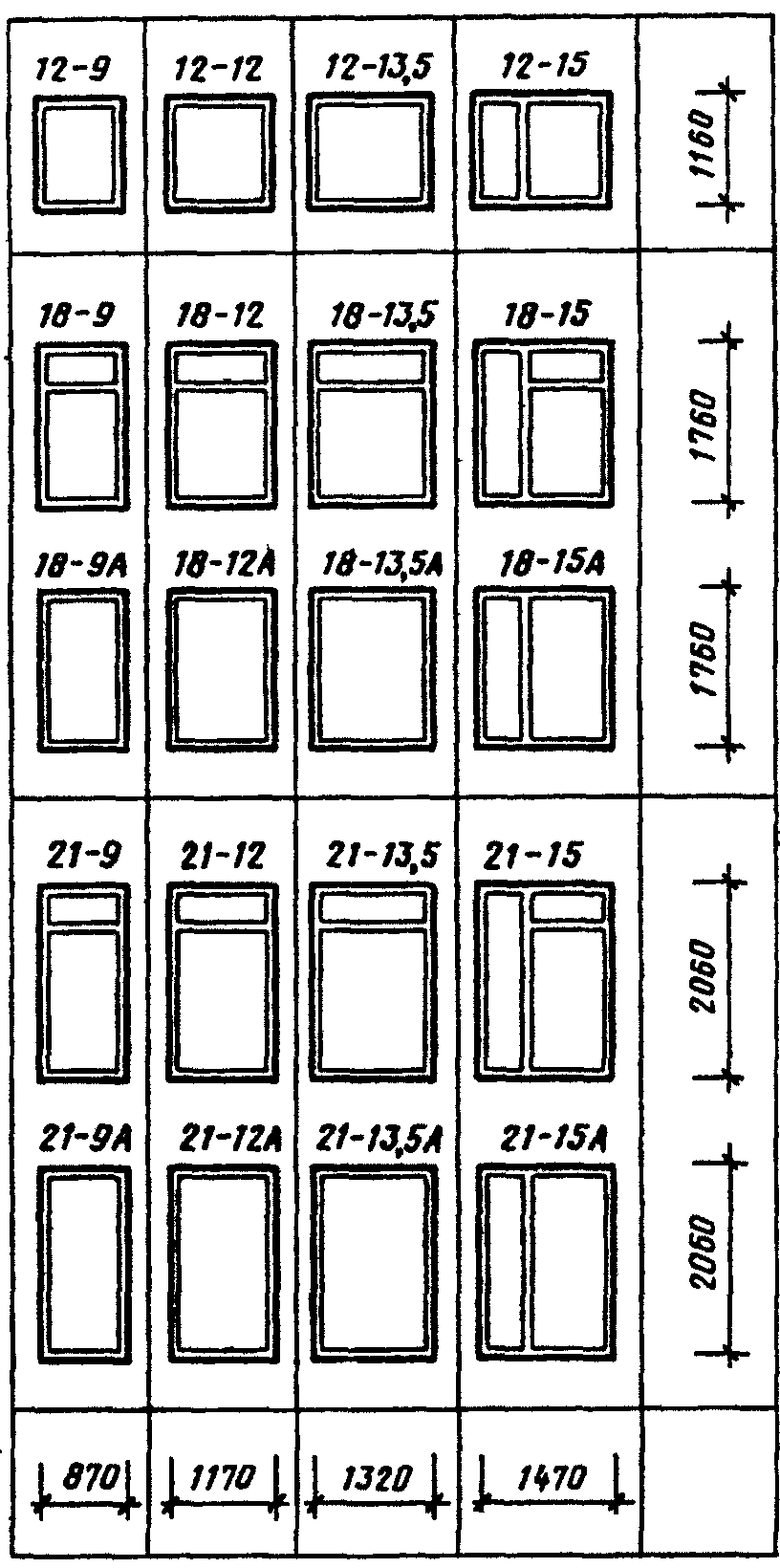

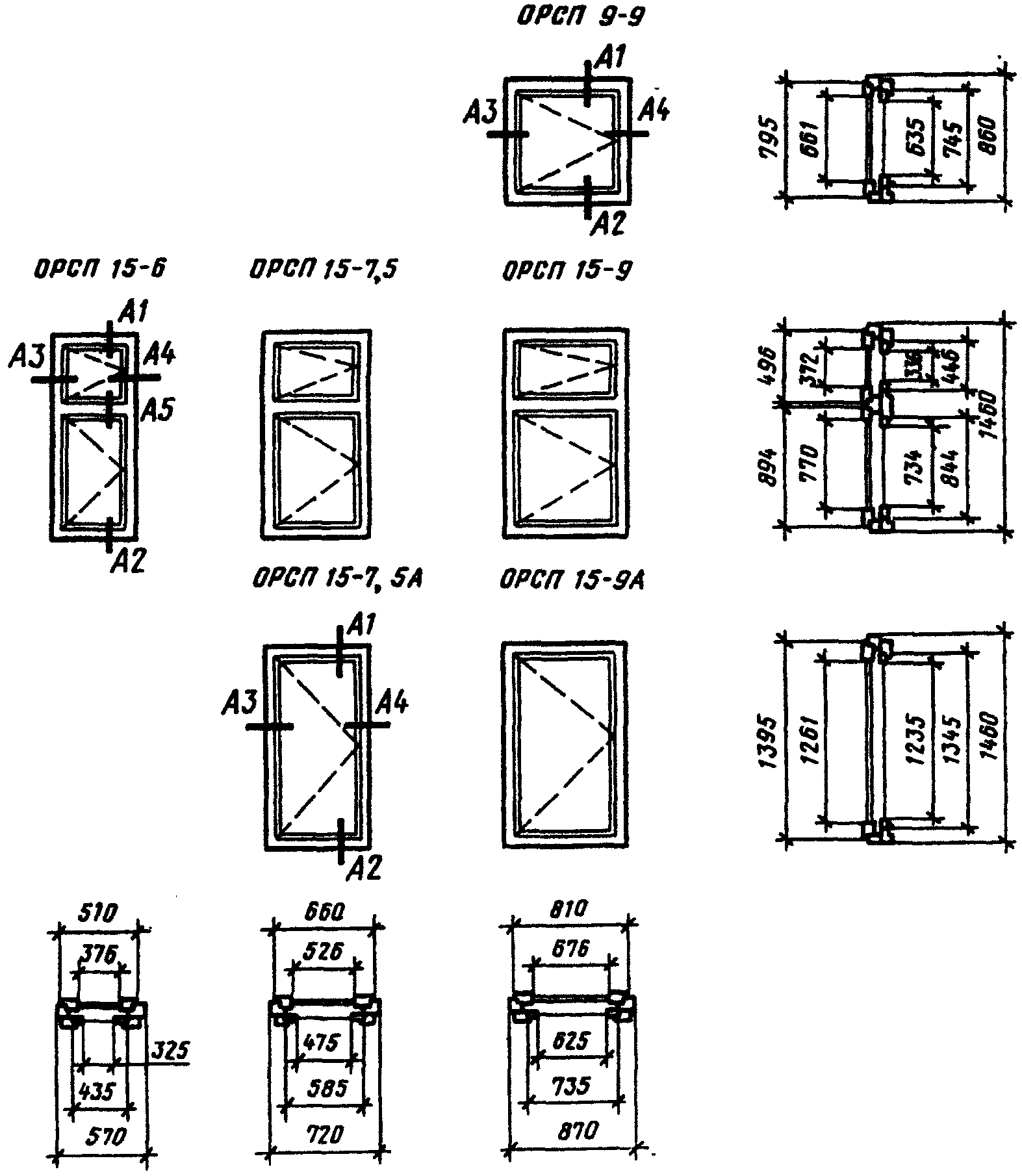

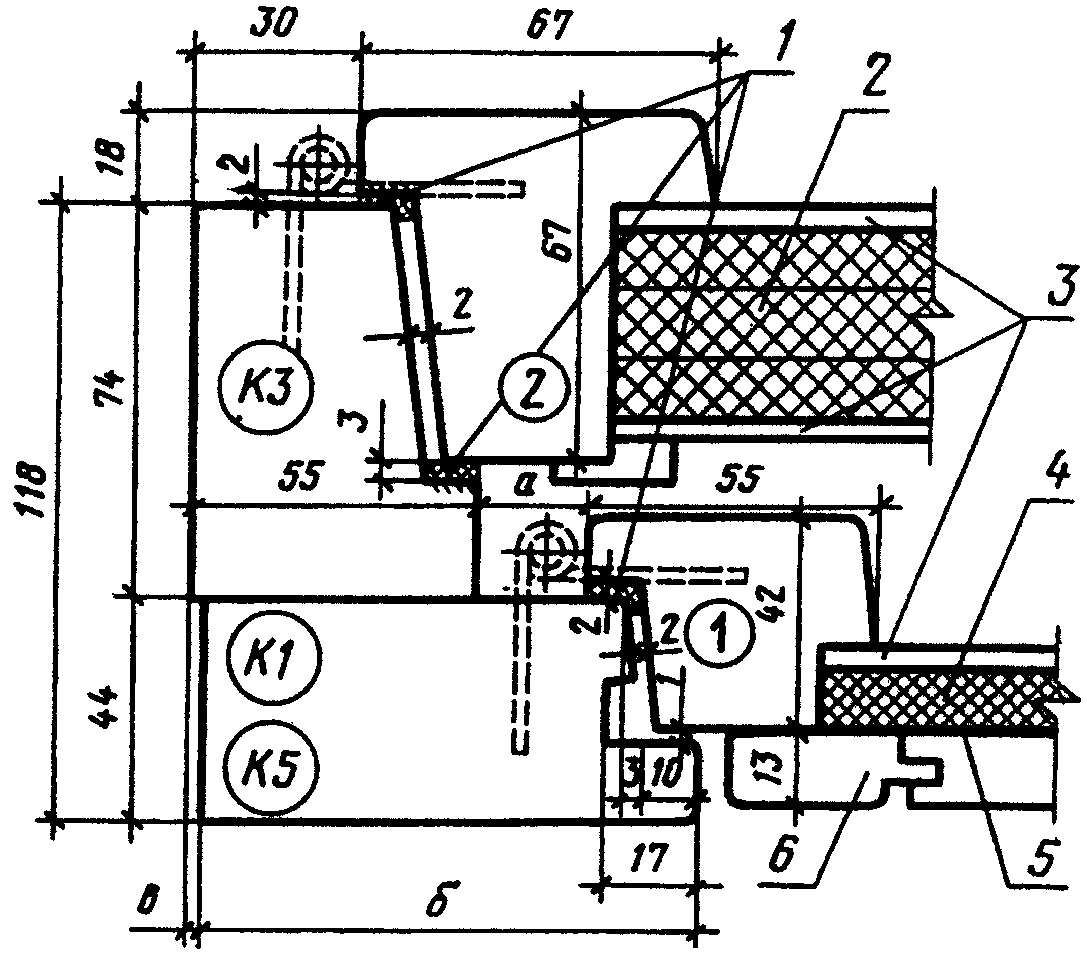

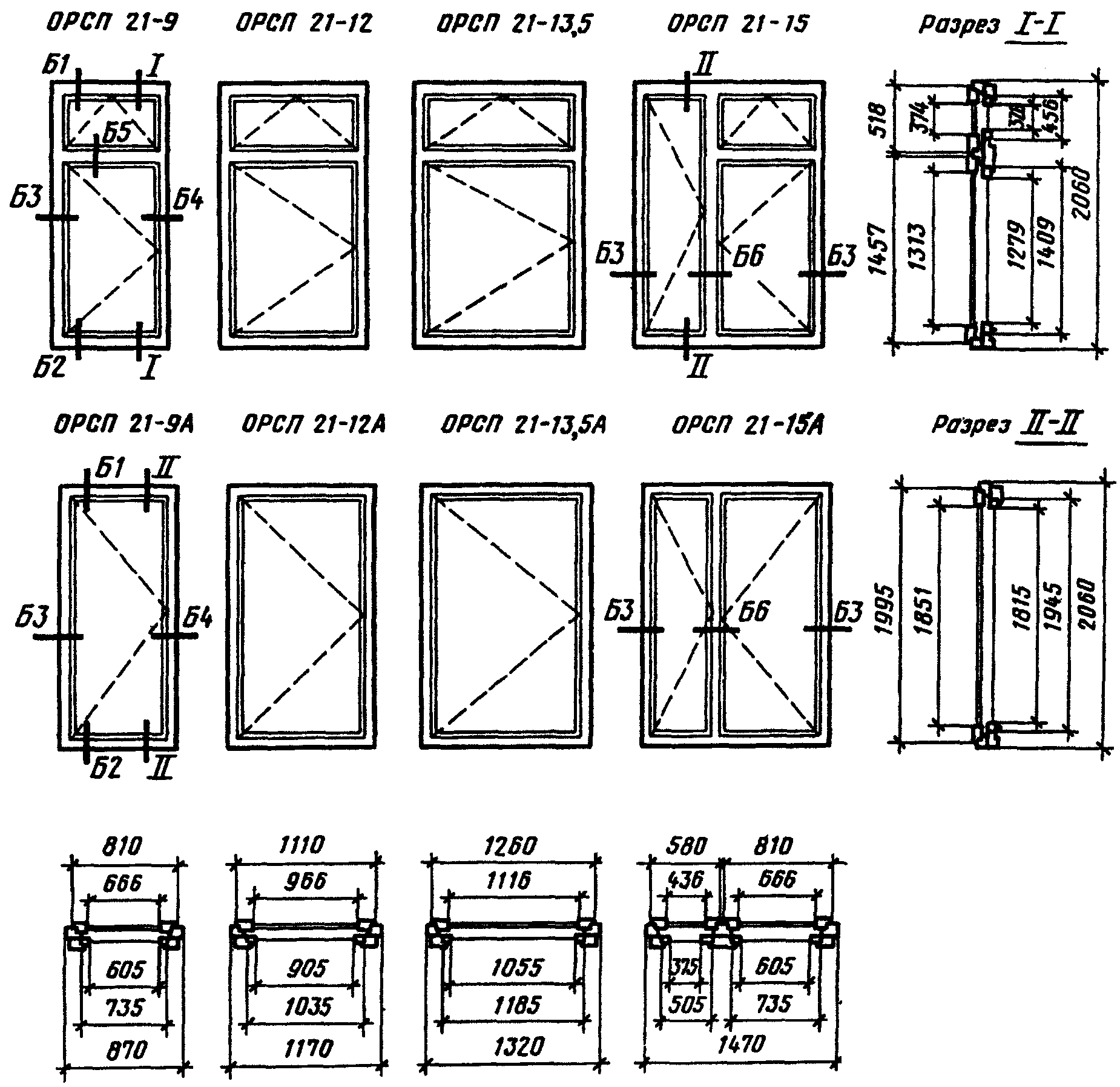

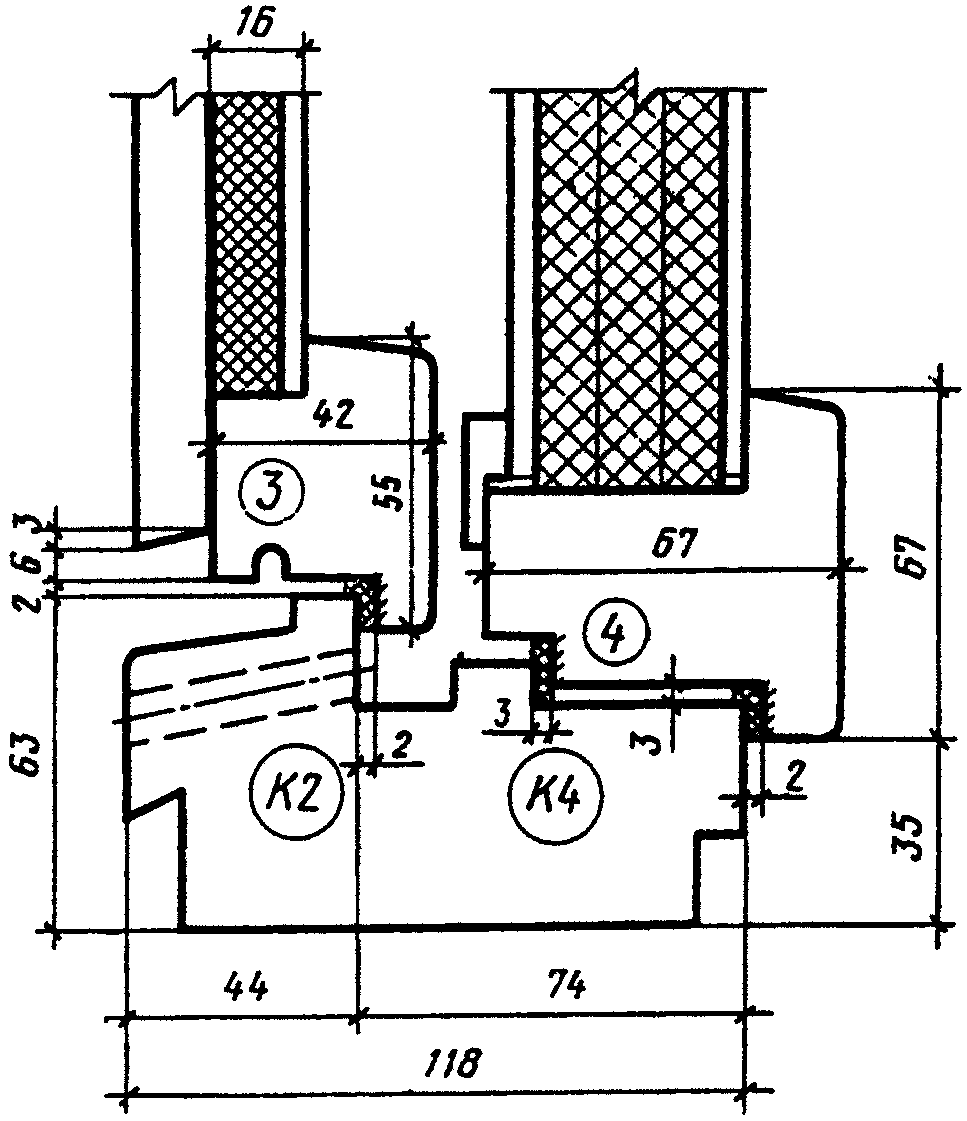

2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей для жилых зданий должны соответствовать указанным на черт. 3 - 5, размеры сечений деталей — на черт. 6 - 18; для общественных зданий — на черт. 19 - 21, а размеры сечений деталей — на черт. 22 - 29.

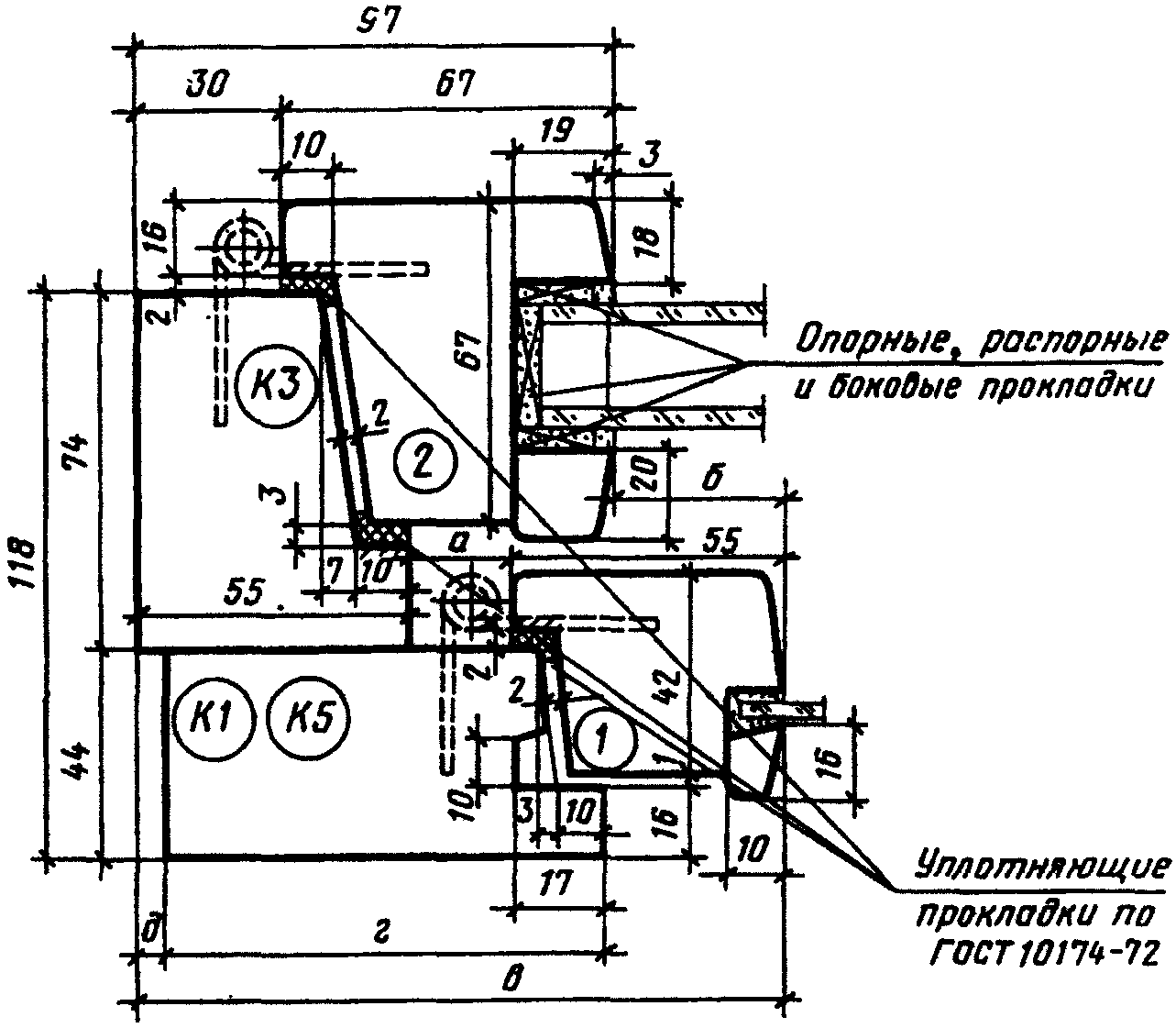

СЕЧЕНИЯ А6 и А12

Черт. 10

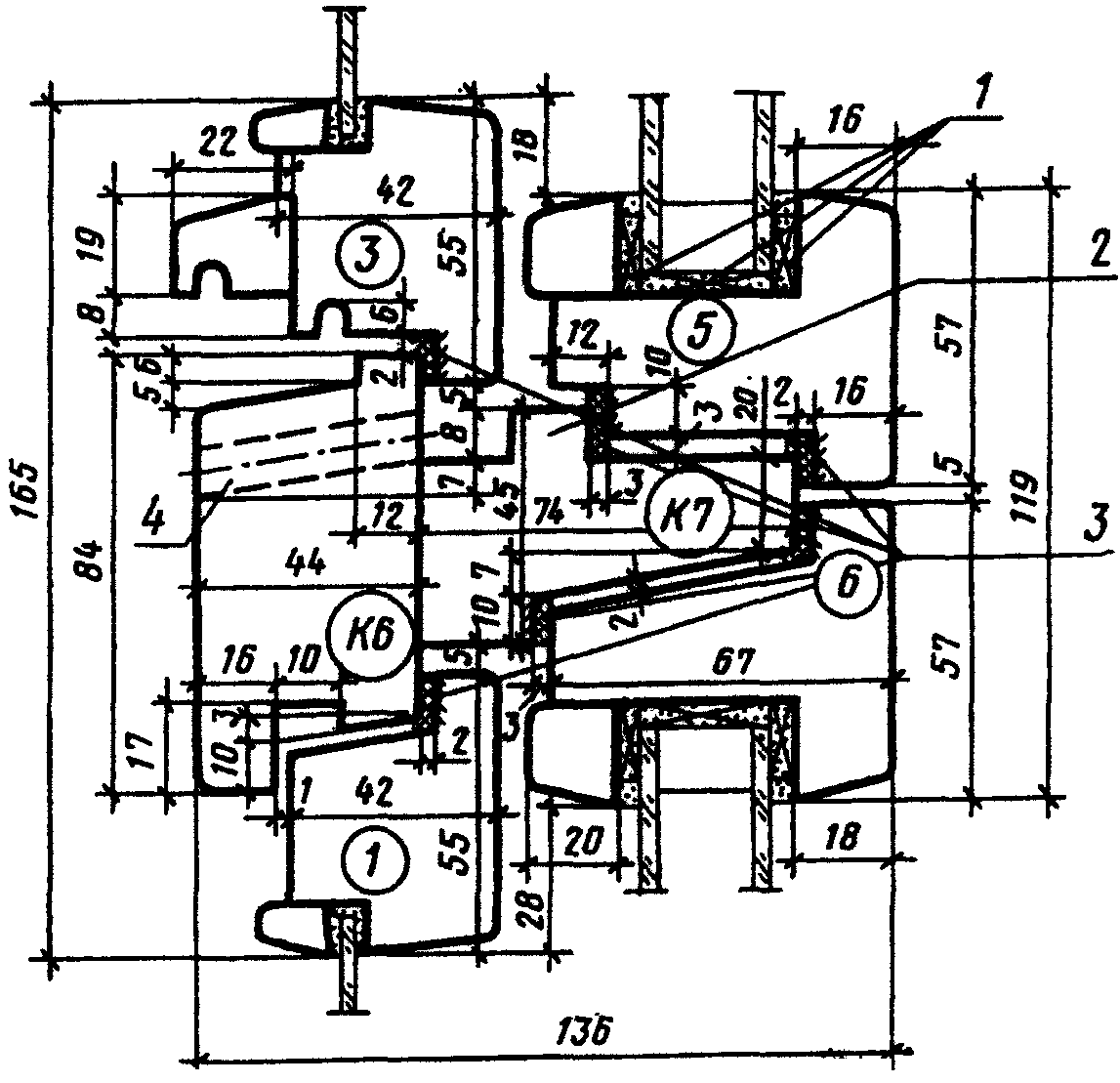

СЕЧЕНИЯ А7 и А13

Черт. 11

Сечение А11

Черт. 15

Сечения А14 и А15

Черт. 23

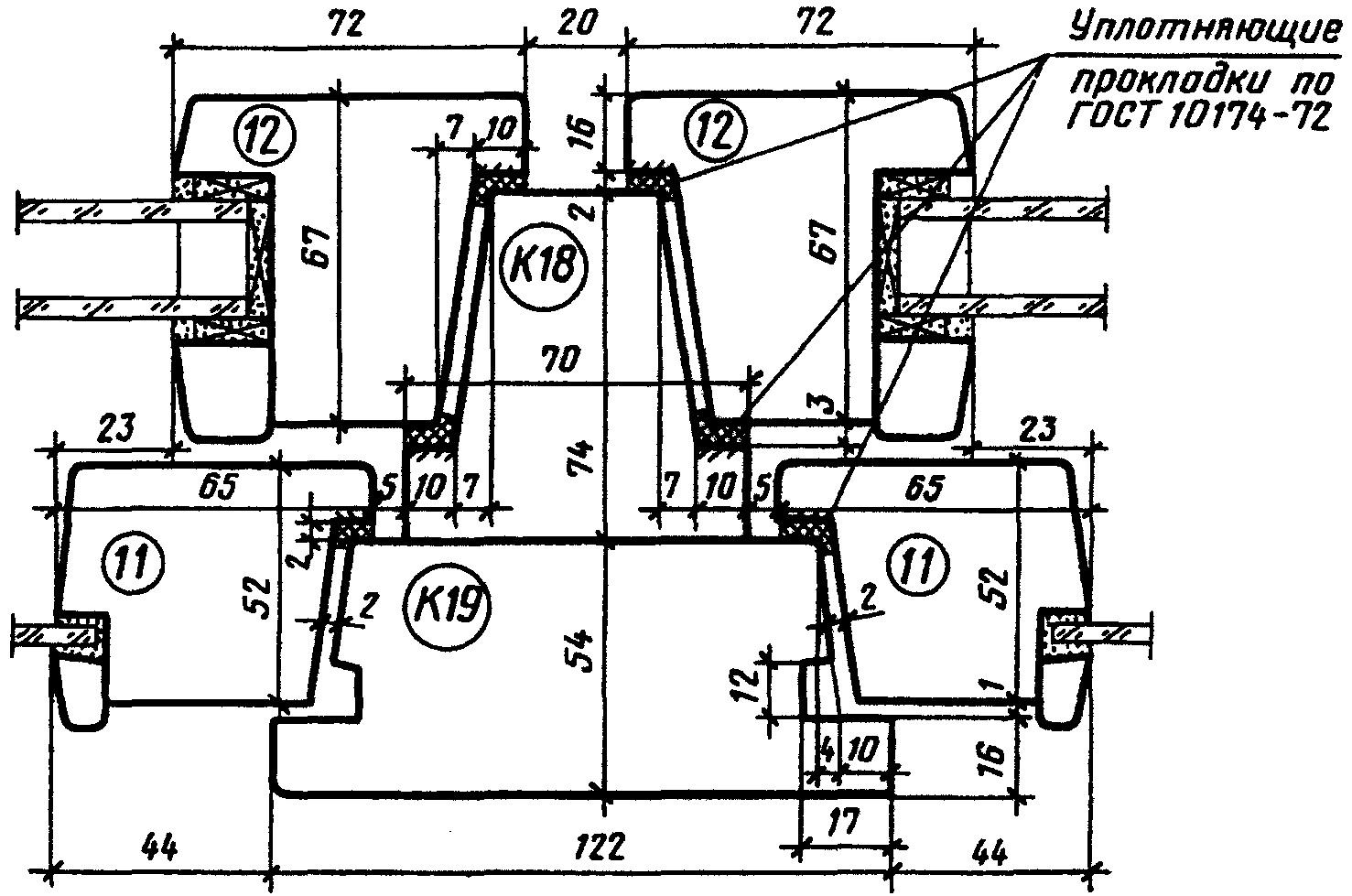

СЕЧЕНИЯ Б3 и Б4

Черт. 26

СЕЧЕНИЯ Б7 И Б8

2.3. Размеры окон и балконных дверей на черт. 1 - 5 и 19 - 21 указаны по наружным сторонам коробок, в свету и по наружным сторонам створок, фрамуг, клапанов и полотен.

На чертежах, приведенных в настоящем стандарте, указаны размеры неокрашенных деталей и изделий в мм.

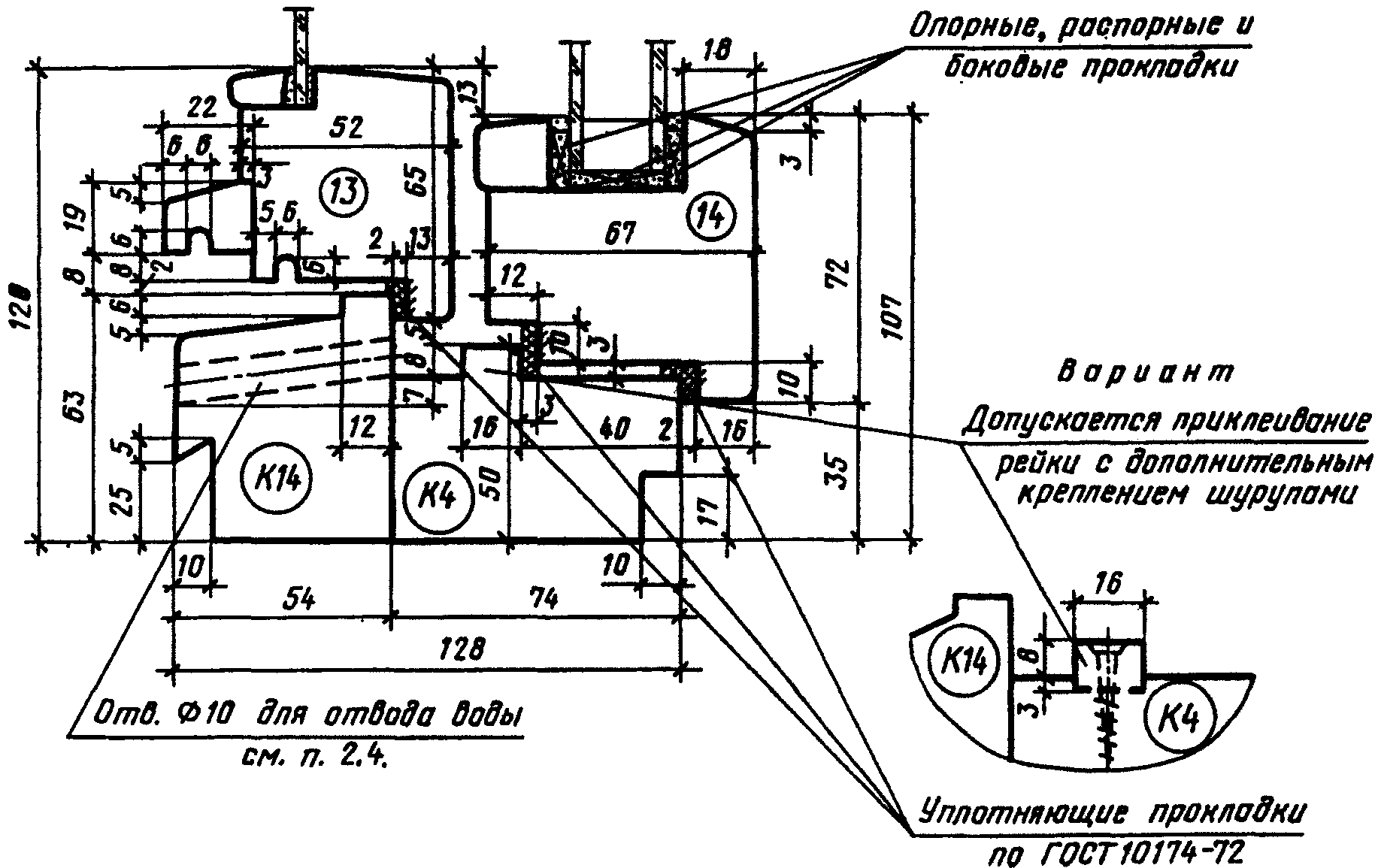

2.4. Для отвода дождевой воды сверлят отверстия диаметром 10 мм, которые должны располагаться в нижних брусках коробок и горизонтальных импостах под створками и фрамугами на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под клапанами — одно отверстие посередине.

2.5. Внутренние створки окон высотой более 1350 мм при ширине более 600 мм, а также высотой более 1000 мм при ширине более 850 мм должны быть навешены на 3 петли.

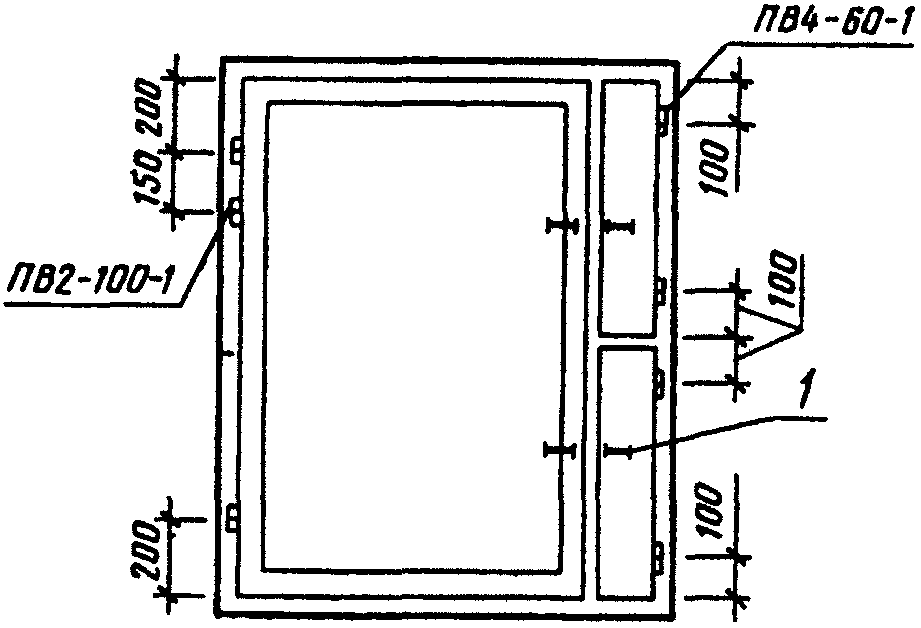

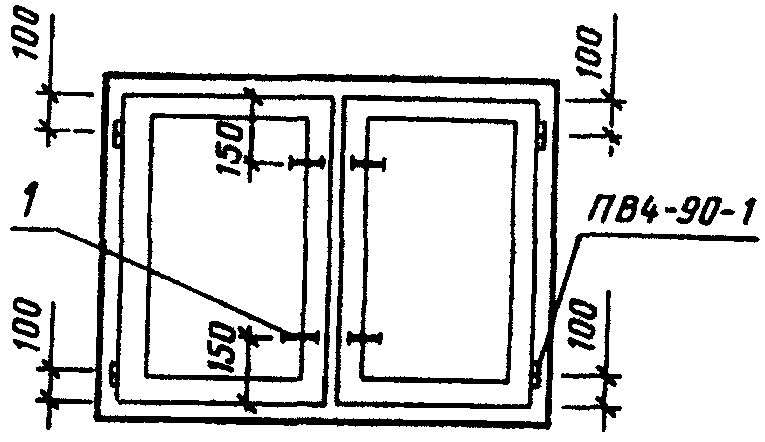

Примеры расположения приборов в окнах и балконных дверях приведены в рекомендуемом Приложении 3.

2.6. Для остекления внутренних створок окон и балконных дверей применяют клееные однокамерные стеклопакеты по действующей нормативно-технической документации.

2.7. Для остекления наружных створок окон и балконных дверей следует применять оконное стекло по ГОСТ 111-78 толщиной: для жилых зданий 2,5 — 3 мм, для общественных зданий 3 — 4 мм.

Толщину стекла уточняют в проекте с учетом ветровых нагрузок в районе строительства.

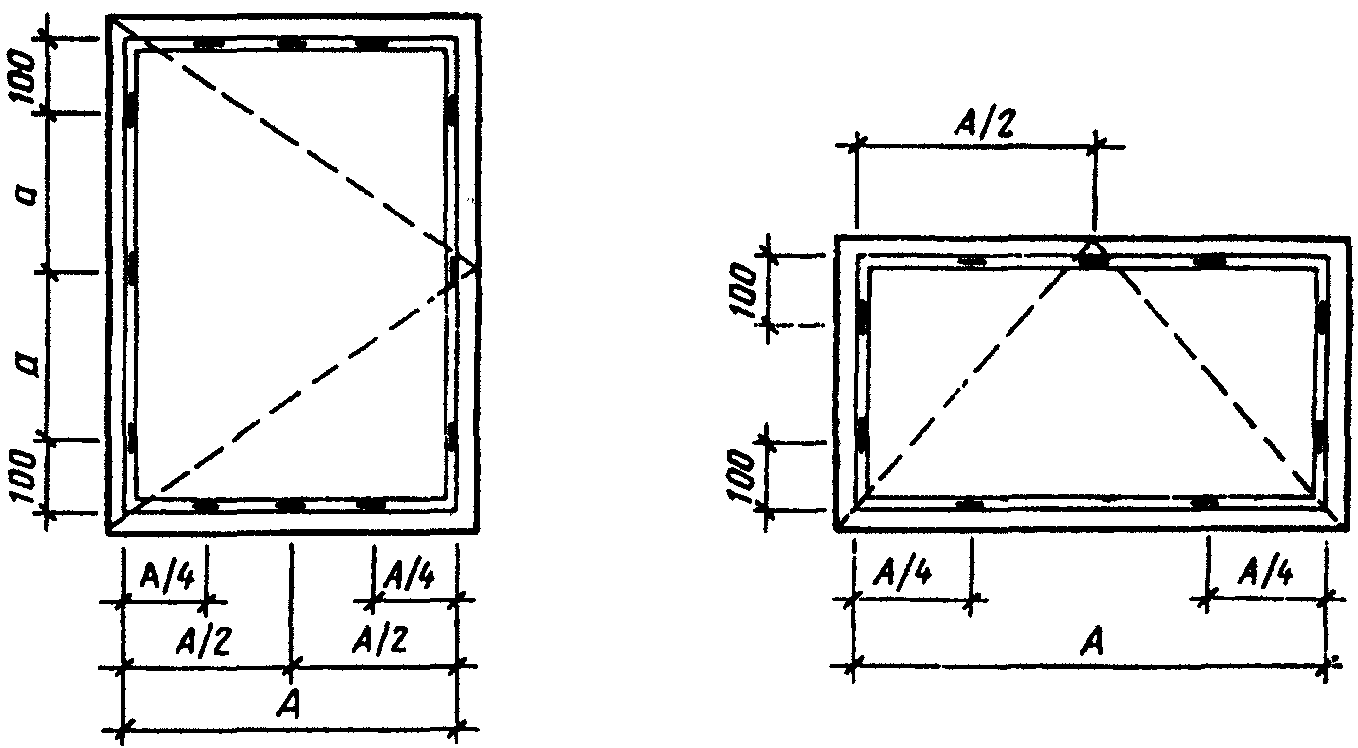

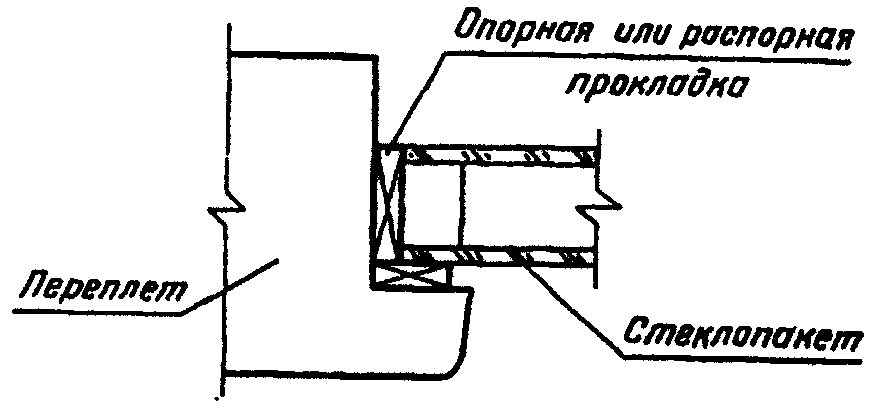

2.8. Последовательность выполнения операций при монтаже стеклопакетов и схемы расположения опорных, распорных и боковых прокладок, устанавливаемых по периметру стеклопакетов, приведены в справочных Приложениях 4 и 5.

Монтаж стеклопакетов и выбор материалов для прокладок следует выполнять в соответствии с инструкцией по применению, монтажу и эксплуатации стеклопакетов в гражданском строительстве.

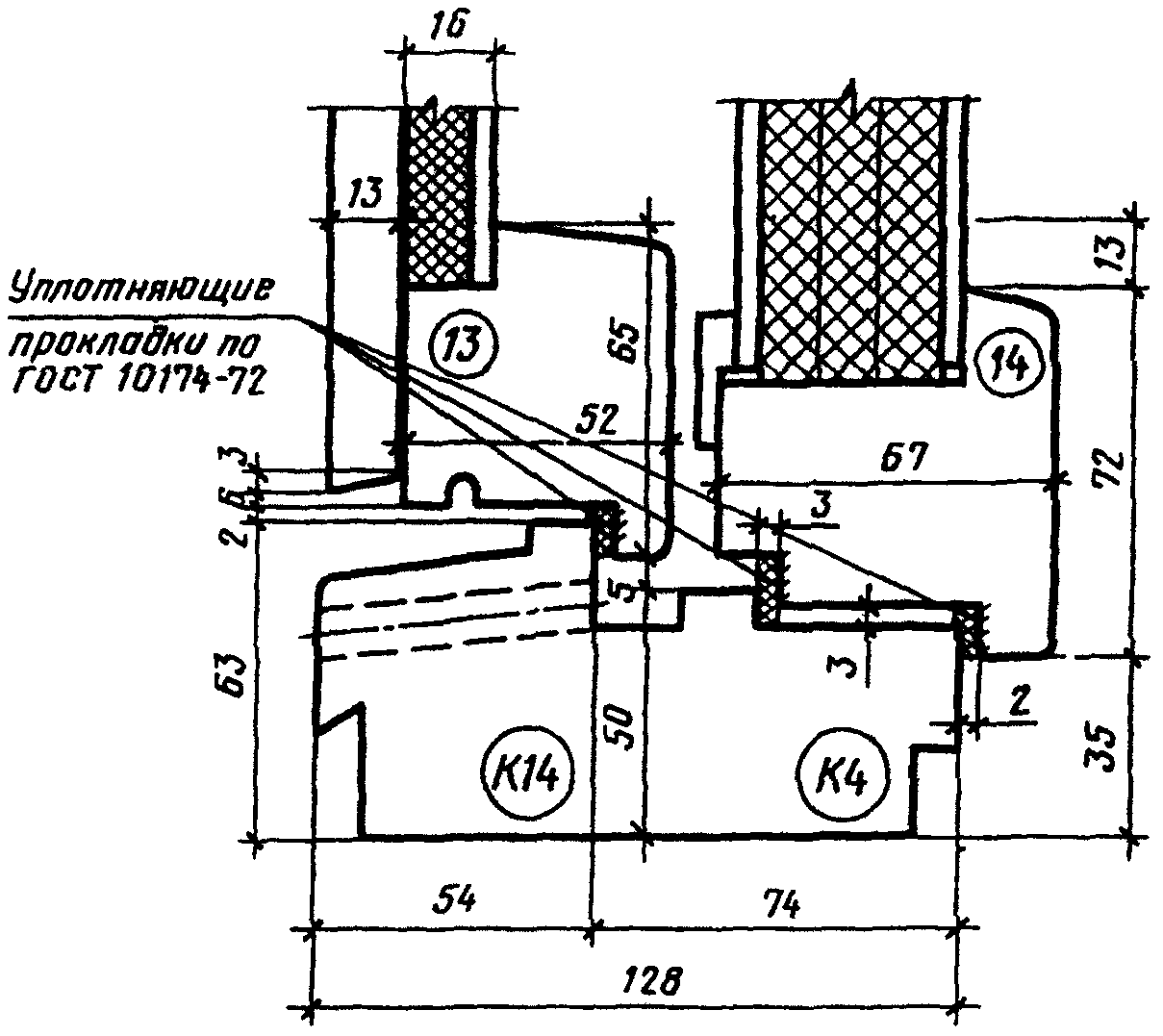

2.9. Места прикрепления уплотняющих пенополиуретановых прокладок в притворах окон и балконных дверей указаны на чертежах сечений деталей.

2.10. Приклеивание облицовок к каркасу клапана должно выполняться на клеях средней водостойкости (карбамидном, поливинилацетатном и т.п.). Наружные клапаны должны изготовляться из цельной древесины.

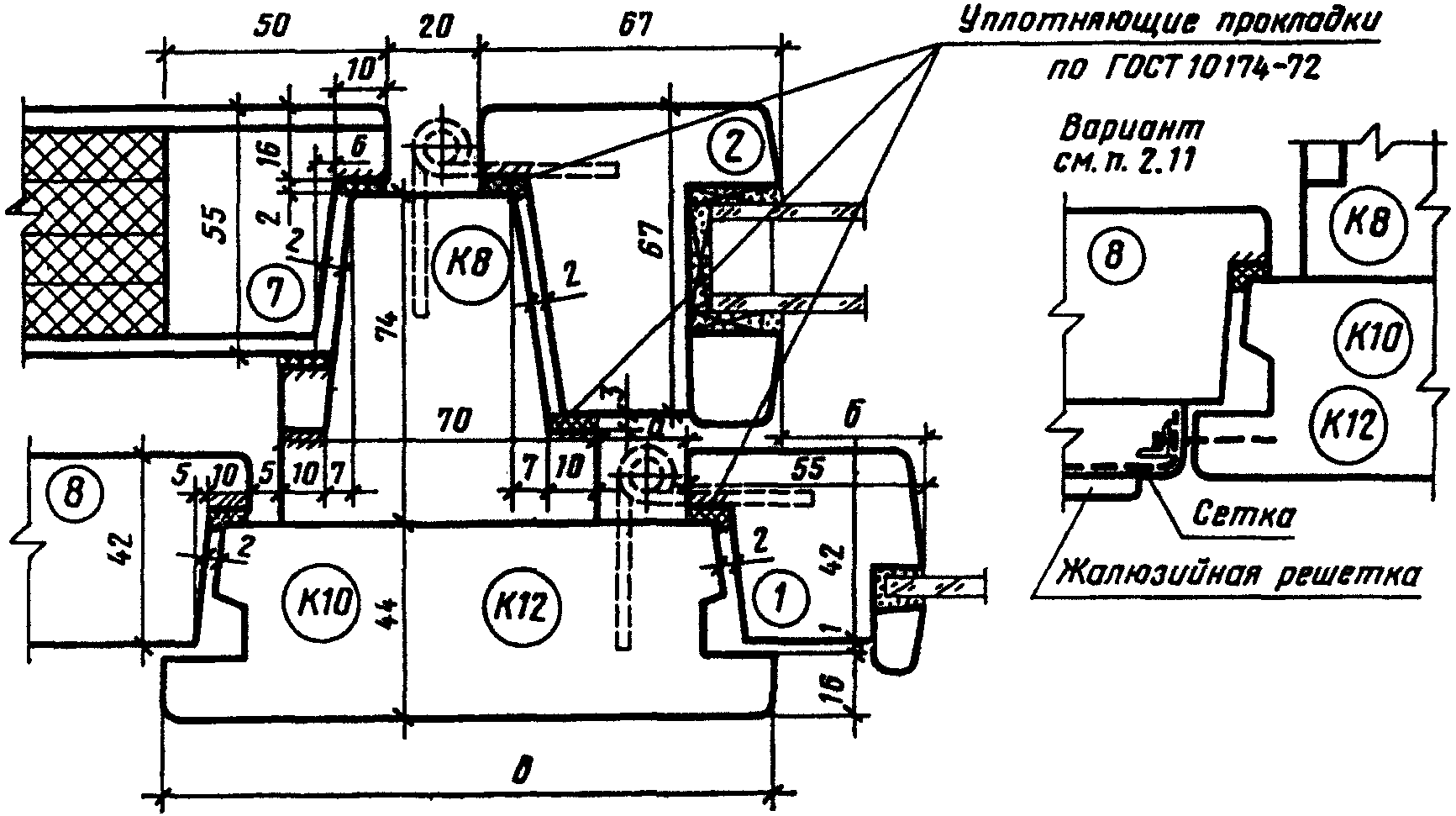

2.11. Клапаны могут быть оснащены пластмассовой сеткой и жалюзийной решеткой, в этом случае отливы на клапанах не применяются.

2.12. Клеи и мастики, используемые при изготовлении окон, должны быть разрешены к применению в установленном порядке.

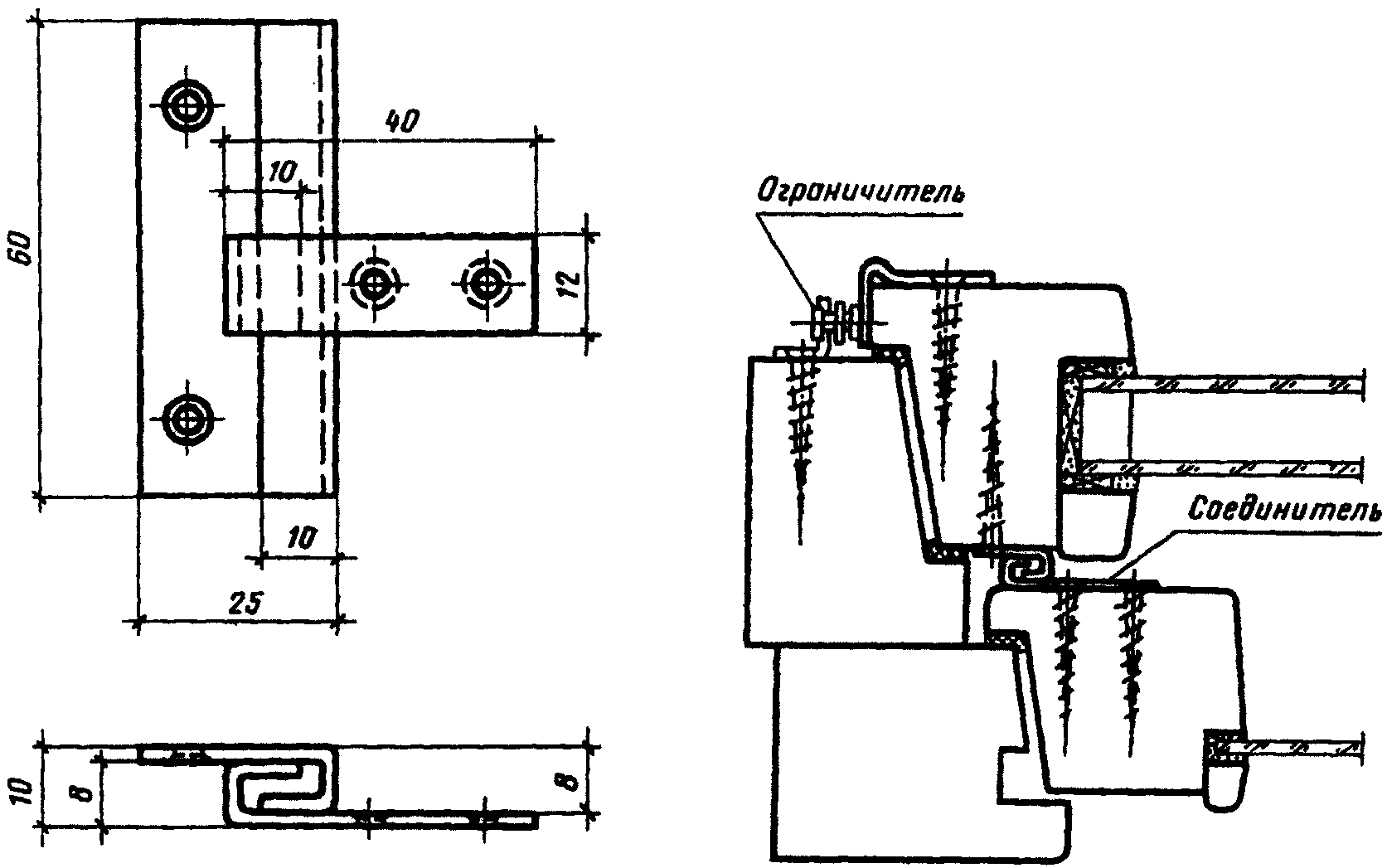

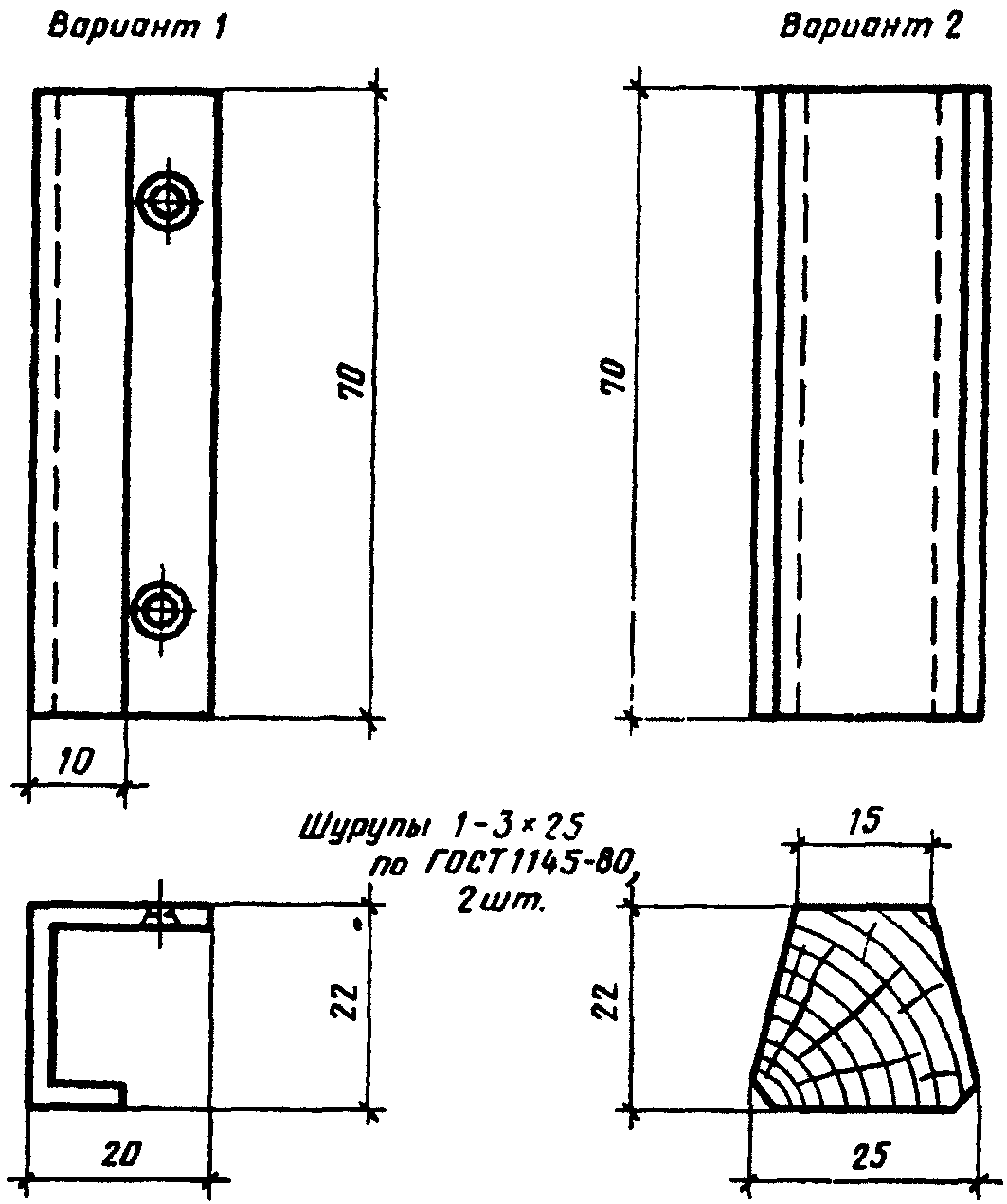

2.13. Ручка-упор для клапана, фрамужный соединитель и спецификации стеклопакетов и стекол для окон и балконных дверей жилых и общественных зданий приведены в справочных Приложениях 6 - 9.

Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.

Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.

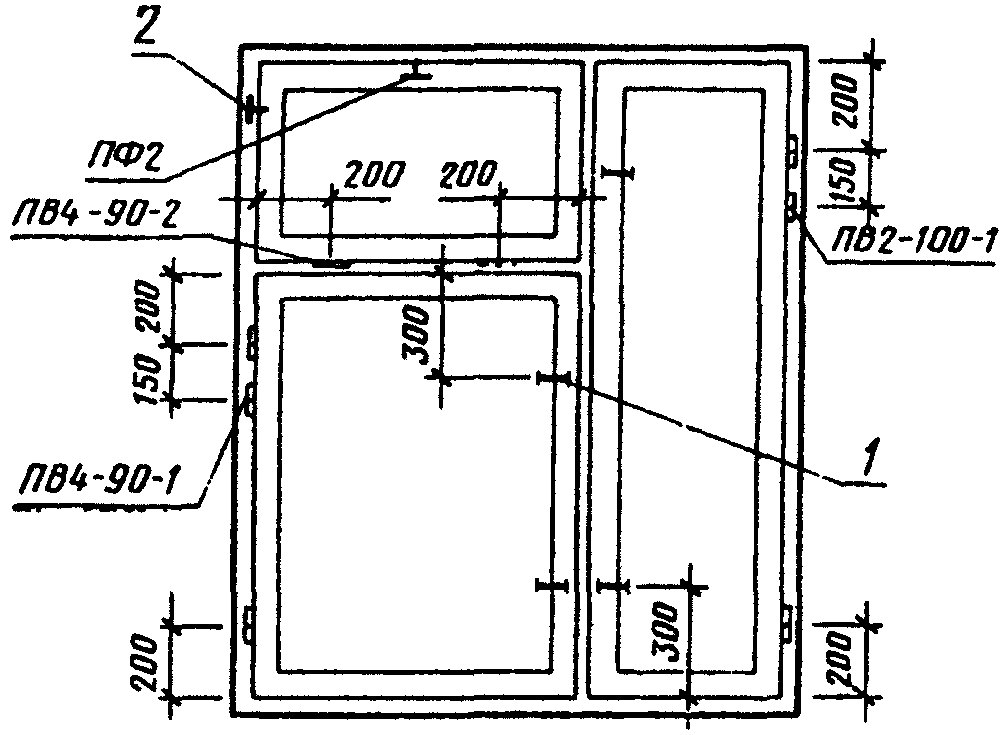

1 — завертка ЗР2-1, ЗР2-2 для наружных створок со съемной ручкой и накладкой; 2 — ограничитель для фрамуг; 3 — ручка РС-80

Примечания. 1. Приборы для окон и дверей должны соответствовать ГОСТ 538-78, ГОСТ 5087-80, ГОСТ 5088-78, ГОСТ 5089-80, ГОСТ 5090-79 и ГОСТ 5091-78.

2. Завертки показаны в открытом положении.

3. Ручки РС80 устанавливаются на наружное полотно со стороны балкона.

4. Фрамужный прибор ПФ2 показан условно.

5. Угольники устанавливаются в соответствии с п. 2.13 ГОСТ 23166-78.

6. При ширине фрамуг более 830 мм устанавливаются два ограничителя для фрамуг.

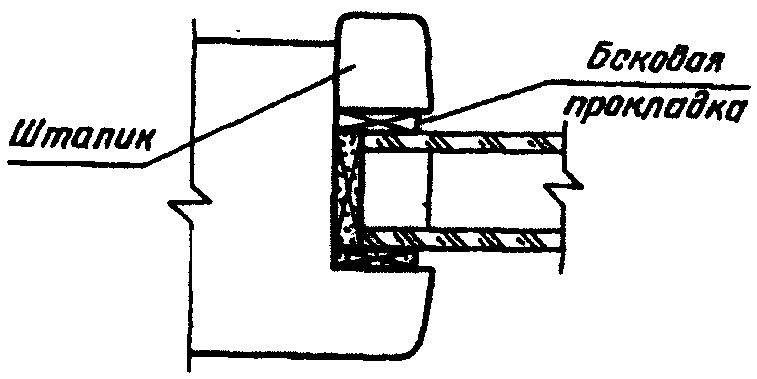

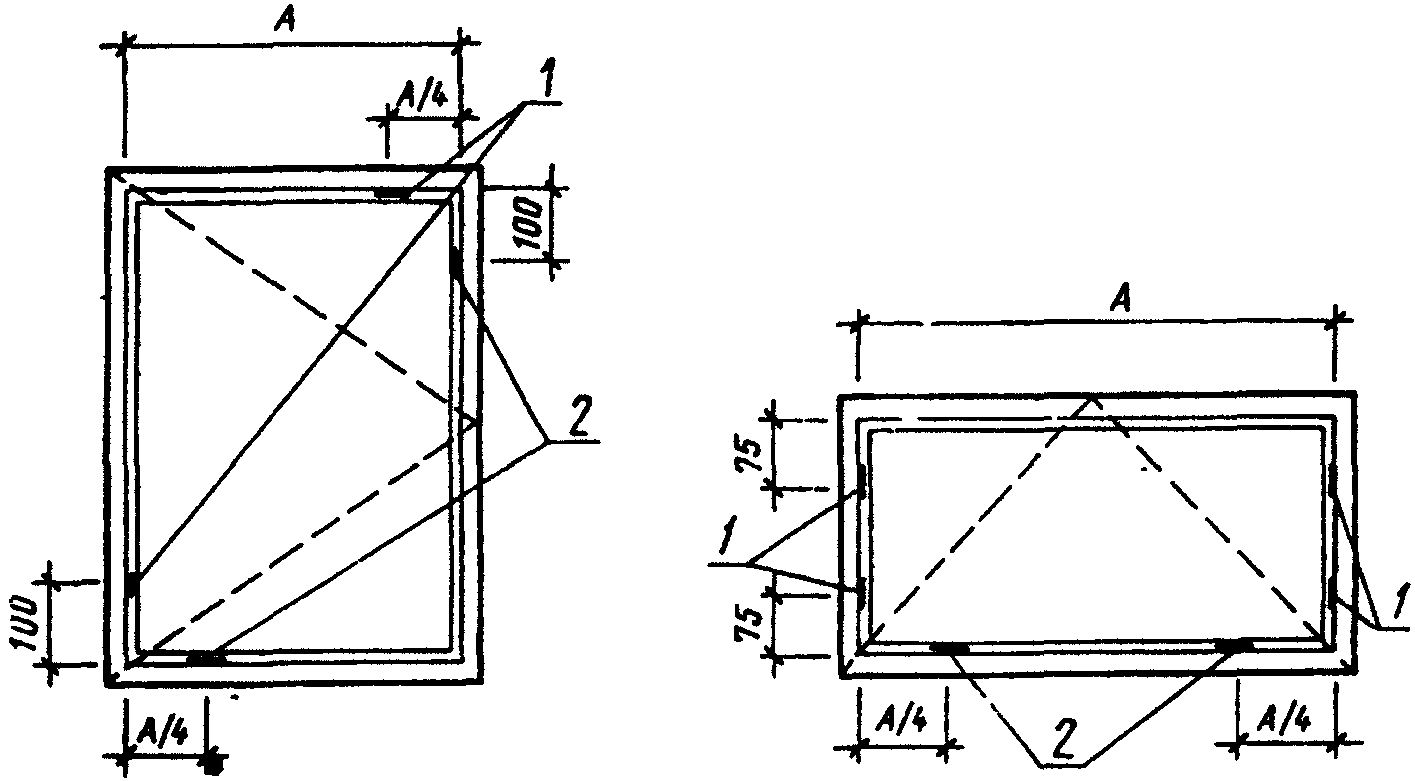

Примечания. 1. Боковые прокладки устанавливаются симметрично с обеих сторон стеклопакетов.

2. Опорные, распорные и боковые прокладки должны изготовляться из древесины твердолиственных пород, пропитанных гидрофобным составом, или из полимера «Агат».
