ГОСТ 23134-78. Межгосударственный стандарт. Уборы головные медицинские. Технические условия
(утв. и введен в действие Постановлением Госстандарта СССР от 23.05.1978 № 1369)
(ред. от 01.06.1988)
Утвержден и введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 23 мая 1978 г. № 1369
Head-dresses medical. Technical specifications
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 23.05.1978 № 1369.
| Обозначение НТД, на который дана ссылка | Номер пункта, подпункта |
| ГОСТ 4103-82 3.2 | |
| ГОСТ 6309-93 | 2.2.1 |
| ГОСТ 9205-75 | 2.2.1 |
| ГОСТ 10438-78 | 2.2.1 |
| ГОСТ 10581-91 | 4.2, 4.6 |
| ГОСТ 11259-79 | 2.4.3 |
| ГОСТ 12807-88 | 2.4.2 |
| ГОСТ 14192-96 | 4.7 |
| ГОСТ 17308-88 | 4.1 |
| ГОСТ 19159-85 | 4.2, 4.3, 4.6 |
| ГОСТ 21219-88 | 2.4.1 |
| ГОСТ 21790-93 | 2.2.1 |
| ГОСТ 24782-90 | 3.1 |
| ГОСТ 29298-92 2.2.1 | |
| ОСТ 17-582-76 | 2.2.1 |
| ОСТ 17-805-85 | 2.2.1 |
| ОСТ 17-835-80 | 2.4.2 |
| ТУ 17 РСФСР 60-10724-84 | 2.2.1 |
| ТУ 17 РСФСР 65-9010-87 | 2.2.1 |
| ТУ 17 РСФСР 66-11378-87 | 2.2.1 |
| ТУ 17 РСФСР 67-9269-79 | 2.2.1 |
| ТУ 17 РСФСР 67-11200-86 | 2.2.1 |
| ТУ 17 УССР 3503-81 | 2.2.1 |
| 3. Ограничение срока действия снято по Протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93). | |
| 4. Издание (март 2001 г.) с Изменениями № 1, 2, утвержденными в июле 1980 г., июне 1988 г. (ИУС 9-80, 10-88). | |
Настоящий стандарт распространяется на головные уборы для медицинского персонала лечебно-профилактических учреждений и для больных, находящихся в госпиталях.
1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

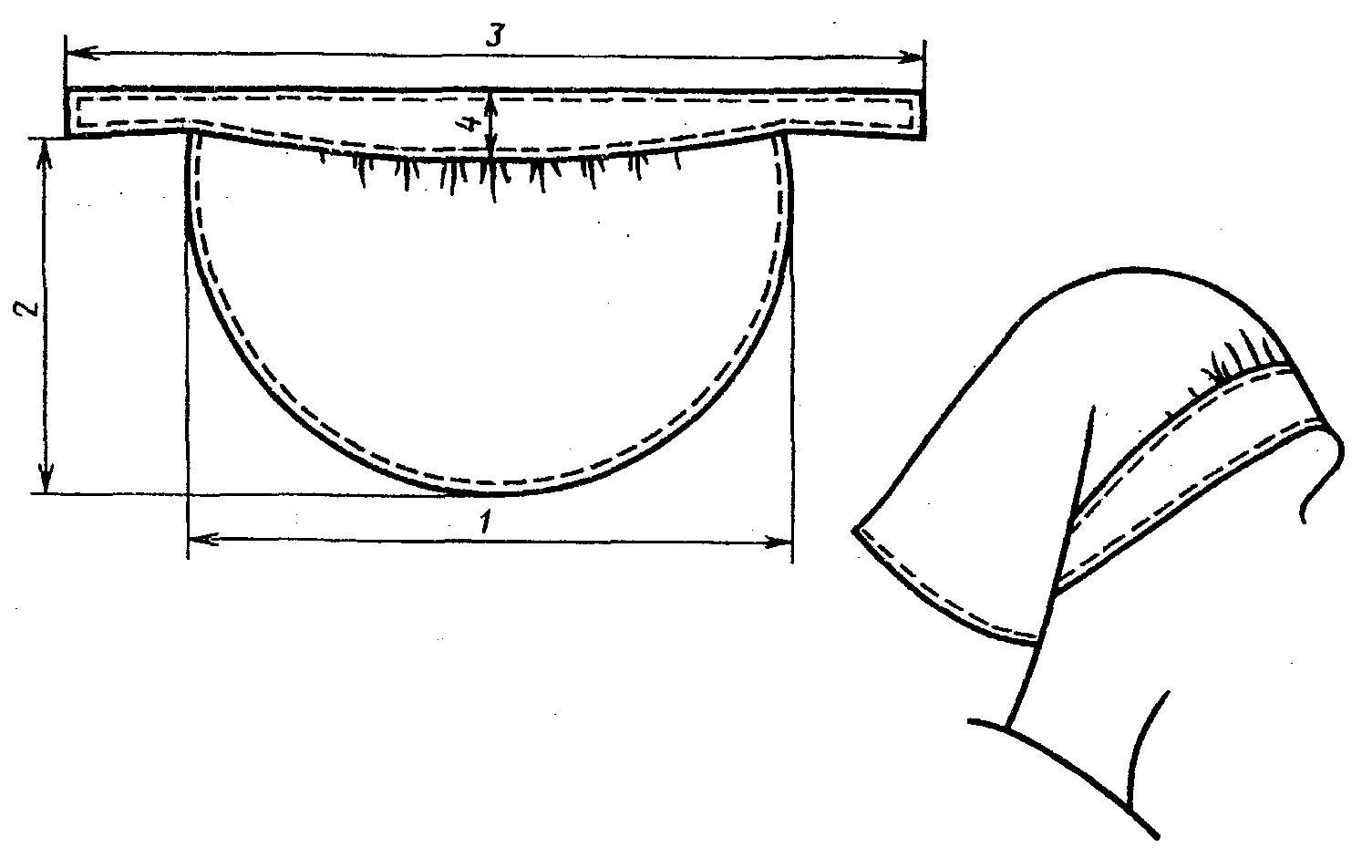

1.1 Медицинские головные уборы должны изготовляться четырех типов и четырнадцати моделей:

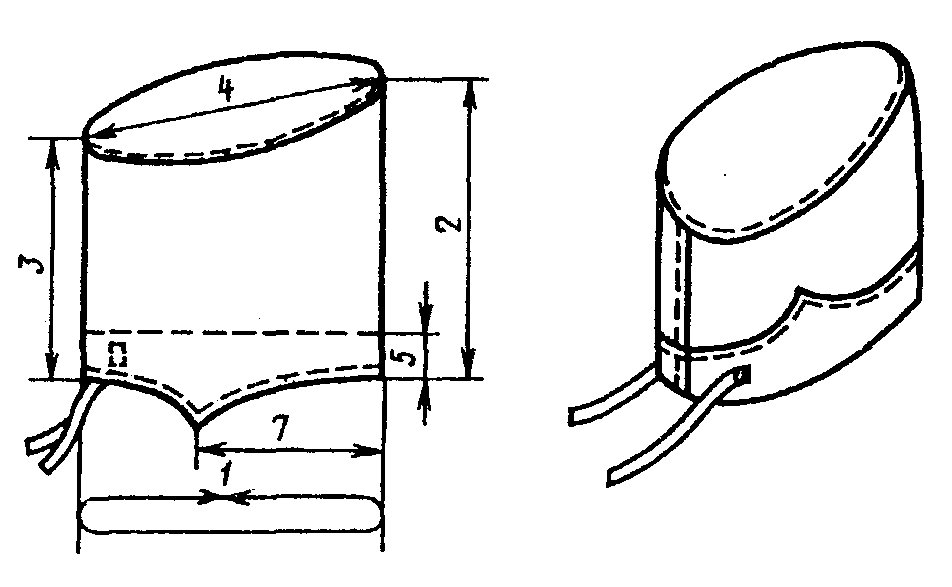

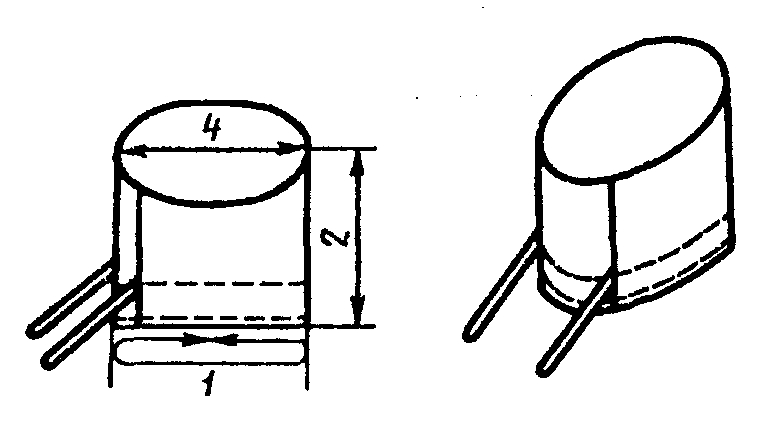

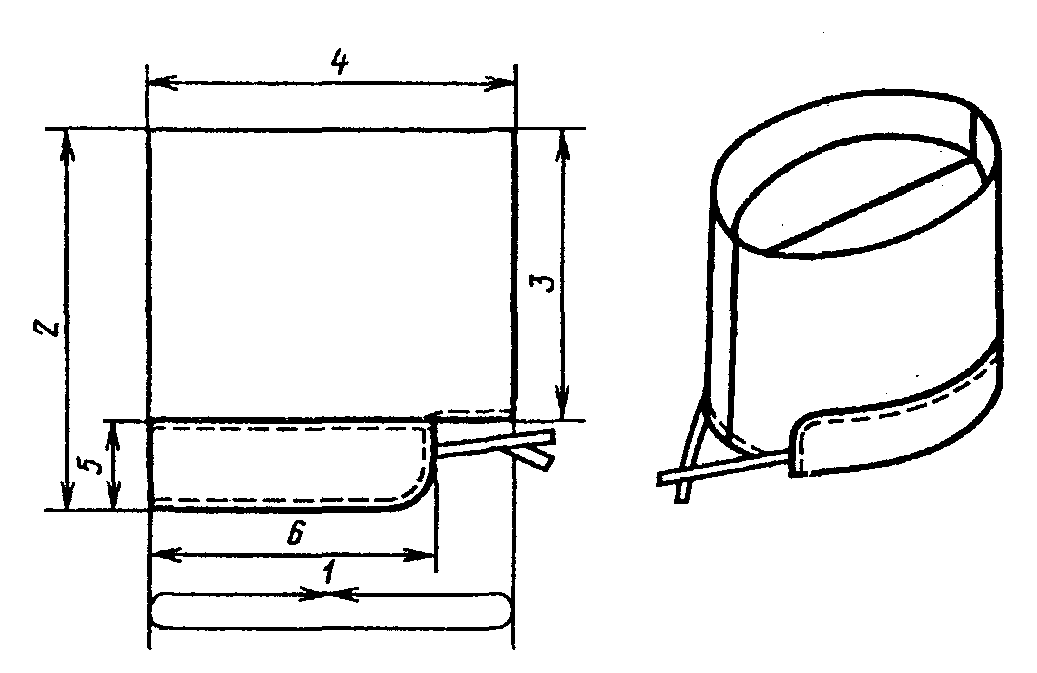

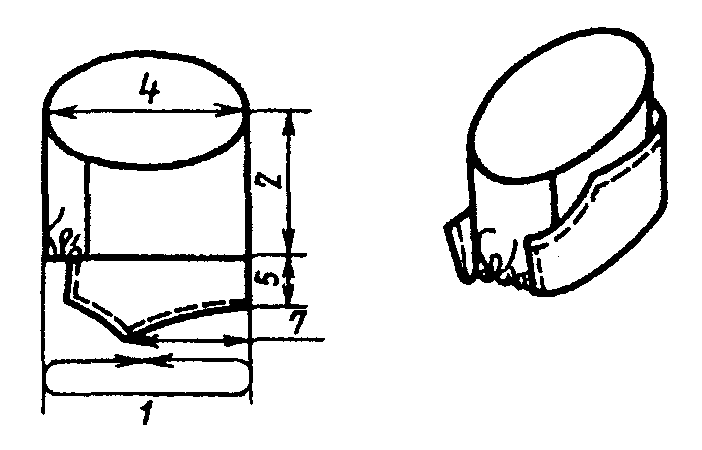

А — колпак семи моделей для медицинского персонала хирургического или терапевтического профиля (черт. 1 - 5);

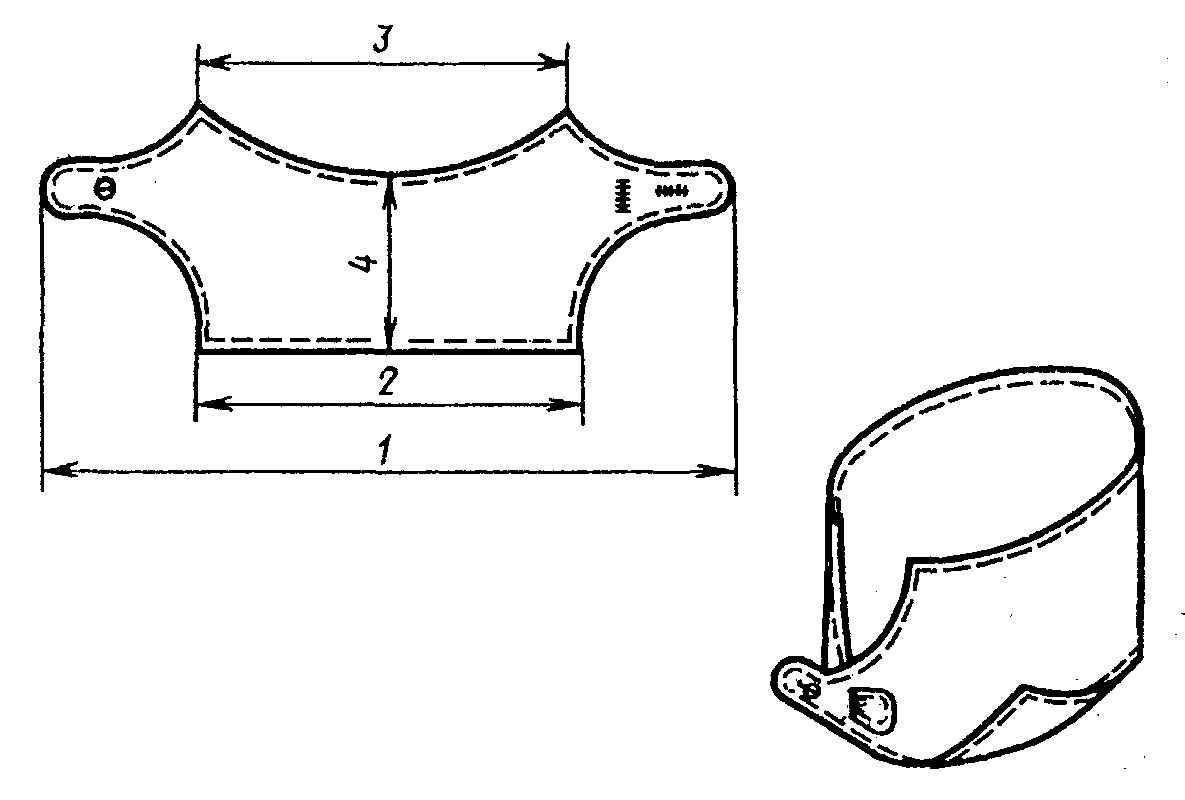

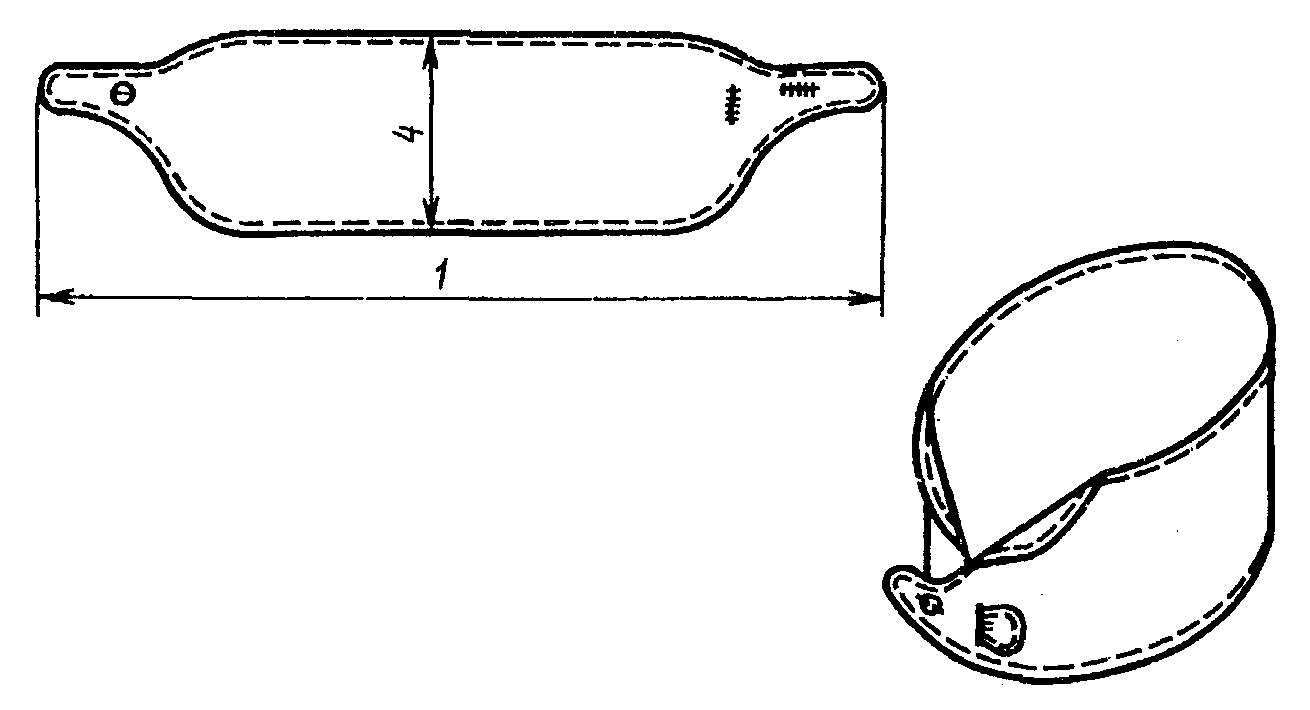

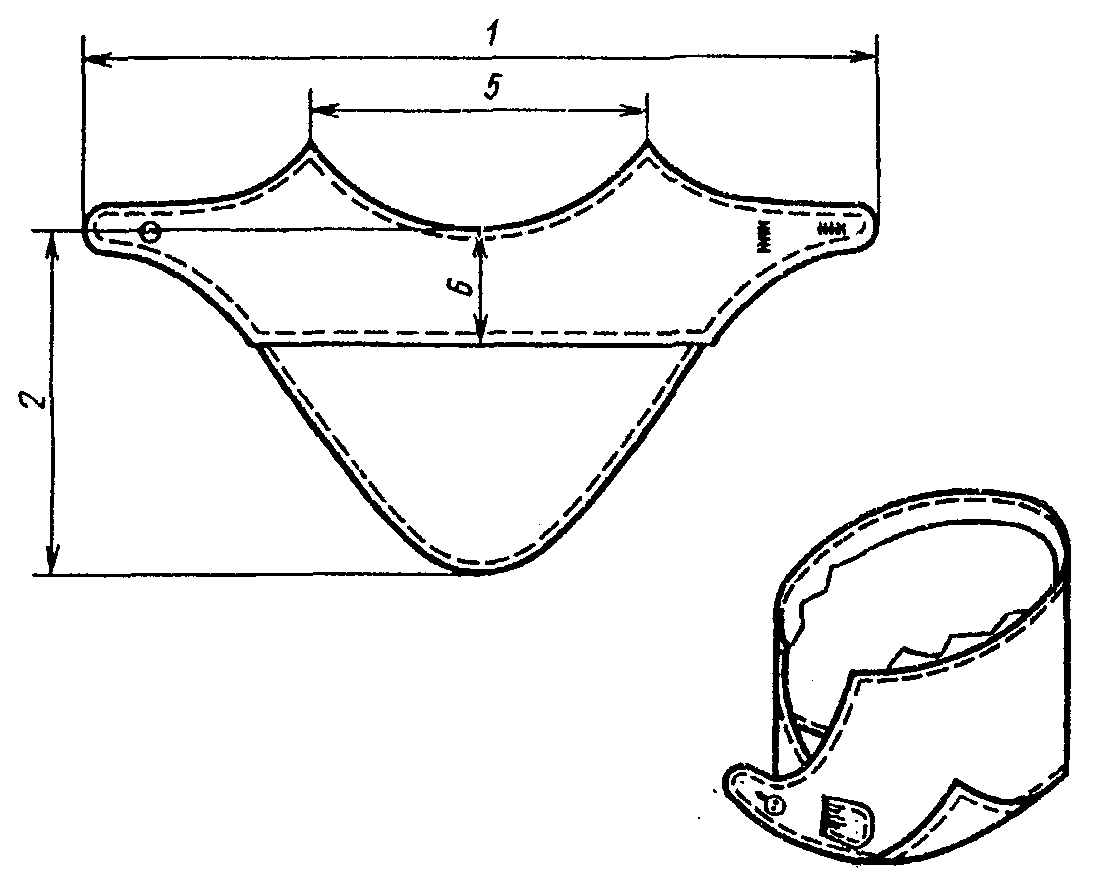

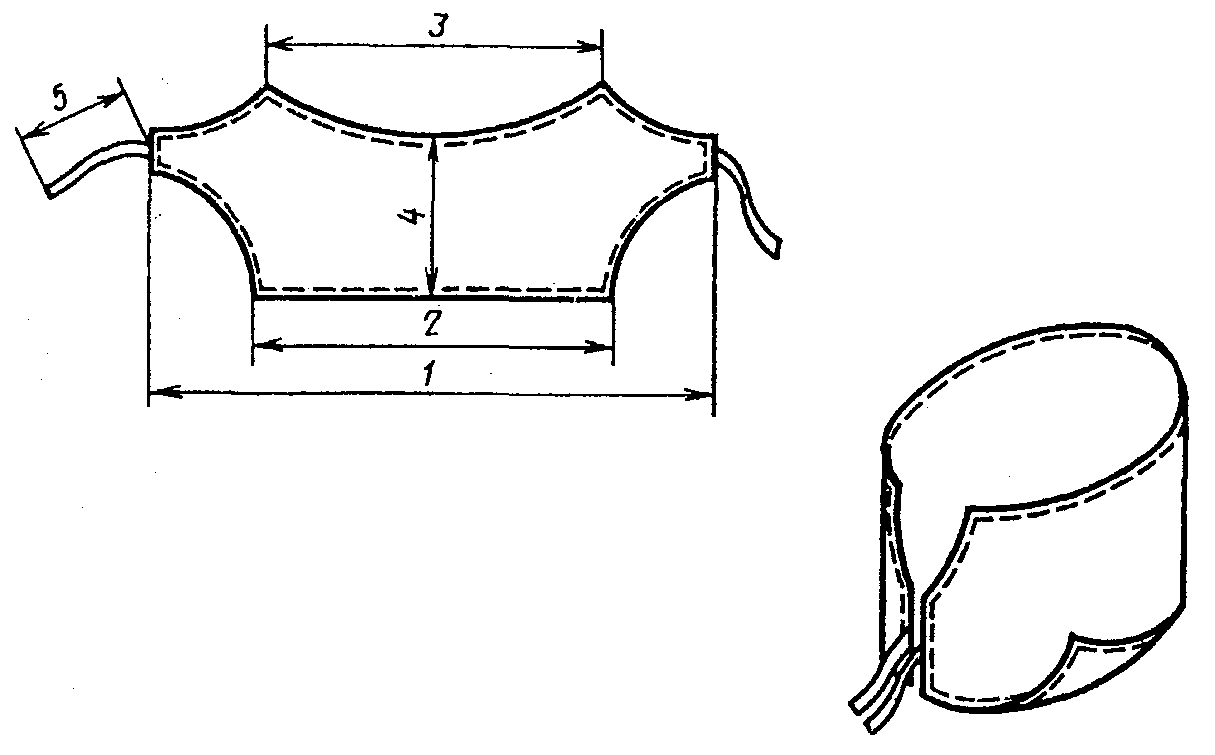

В — косынка-наколка трех моделей (черт. 9 - 11);

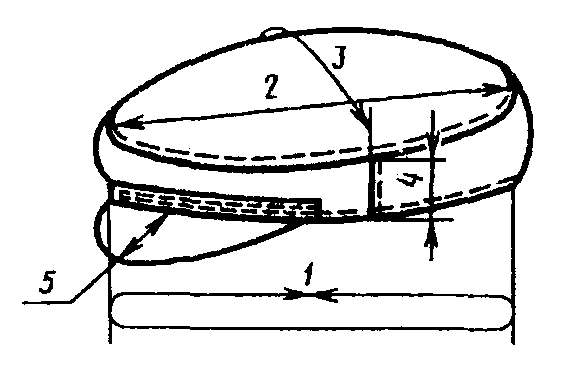

Г — кепи для больных, находящихся в госпиталях (черт. 12).
1.3. Головной убор типа Г должен изготовляться пяти размеров: 54, 56, 58, 60, 62.
Головные уборы размеров свыше 62 должны изготовляться по требованию заказчика.
1.4. Измерения готовых медицинских головных уборов типов А, Б и В должны соответствовать указанным на черт. 1 - 11 и в табл. 1.
1. Головные уборы типов А, Б и В регулируются по размеру головы при помощи тесьмы или хлястиков.
2. Головной убор типа Б с измерениями по длине и ширине 130 x 69 см и 132 x 75 см — косынка для защиты от особо опасных инфекций.
3. По согласованию с заказчиком допускается изготовлять головные уборы меньших размеров.
1.3, 1.4. (Измененная редакция, Изм. № 2).
1.5. Измерения готовых медицинских головных уборов типа Г должны соответствовать указанным в табл. 2 и на черт. 12.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Медицинские головные уборы по размерам, внешнему виду, применяемым материалам и качеству изготовления должны соответствовать требованиям настоящего стандарта и утвержденному заказчиком образцу.
2.2 Материалы
2.2.1. Медицинские головные уборы должны изготовляться из материалов, указанных в табл. 3.
| Наименование материала | Нормативно-техническая документация | Назначение материала |
| 1. Бязь отбеленная арт. 222, 224, 234, 247 | ГОСТ 29298 | Для медицинских головных уборов типов А, Б, В и подкладки в головные уборы типа Г |
| арт. 276, 279, 283 | ТУ РСФСР 17-60-10724 | |
| 2. Бязь гладкокрашеная защитного цвета арт. 123 | ГОСТ 29298 | Для головного убора типа Б |
| арт. 142, 144 | ТУ РСФСР 17-60-10724 | |
| арт. 145 | ТУ УССР 17-3503 | |
| 3. Мадаполам отбеленный арт. 301, 302, 345, 348 | ГОСТ 29298 | Для медицинских головных уборов типов А, Б, В |
| 4. Ткань сорочечная «Репс» мерсеризованная набивная гладкокрашеная и отбеленная арт. 871 | ГОСТ 29298 | То же |
| 5. Ситец гладкокрашеный зеленого цвета | ТУ РСФСР 17-67-9269 | Для медицинских головных уборов хирургического профиля типа А, модели I, II |
| арт. 23 | ГОСТ 9205 | |
| арт. 45, 50 | ТУ РСФСР 17-67-11200 | |
| 6. Сорочка паковочная специального назначения отбеленная арт. 6304 | ТУ РСФСР 17-65-9010 | Для медицинских головных уборов хирургического профиля типа А, модель I (для медицинского стерильного пакета) |
| 7. Ткань кительная табачного цвета | Для головных уборов типа Г | |
| арт. 3290 | ГОСТ 21790 | |
| арт. 3098 | ТУ РСФСР 17-66-11378 | |
| 8. Кожа галантерейная искусственная ИК-2 | ГОСТ 10438 | Для прокладки в козырек кепи типа Г |
| 9. Тесьма прикладная для швейных и трикотажных изделий арт. 7.885 | ОСТ 17-582 | |
| белого цвета | Для завязок медицинских головных уборов типов А, Б, В | |
| защитного цвета шириной 1,0 — 1,2 см | Для завязок медицинских головных уборов хирургического профиля типа А, модели I, II | |
| 10. Пуговицы пластмассовые белого цвета (из аминопласта), плоские с 4-мя отверстиями, диаметром 11 — 14 мм, фасона 1400 | ОСТ 17-805 | Для застегивания хлястиков |
| 11. Нитки хлопчатобумажные в цвет ткани Rн 39,4 текс-53,0 текс (40/3, 40/6, 50/3, 50/6) | ГОСТ 6309 | Для изготовления медицинских головных уборов типов А, Б, В, Г |
1. По согласованию с заказчиком допускается применять другие материалы, по качеству не ниже указанных в табл. 3.
2. Изделия, изготовляемые по заказам Министерства обороны СССР, МВД СССР и КГБ СССР, допускается изготовлять из хлопчатобумажных тканей с отделкой «МАПС» и «МА».
2.3 Внешний вид
2.3.1. Головной убор типа А (колпак) состоит из стенки с донышком или стенки с цельнокроенными или притачными бортиками различной формы, с завязками из тесьмы или с эластичной тесьмой, регулирующими размер колпака.
Колпак типа А, модель 1, допускается применять с шапкой-ушанкой.
(Измененная редакция, Изм. № 2).

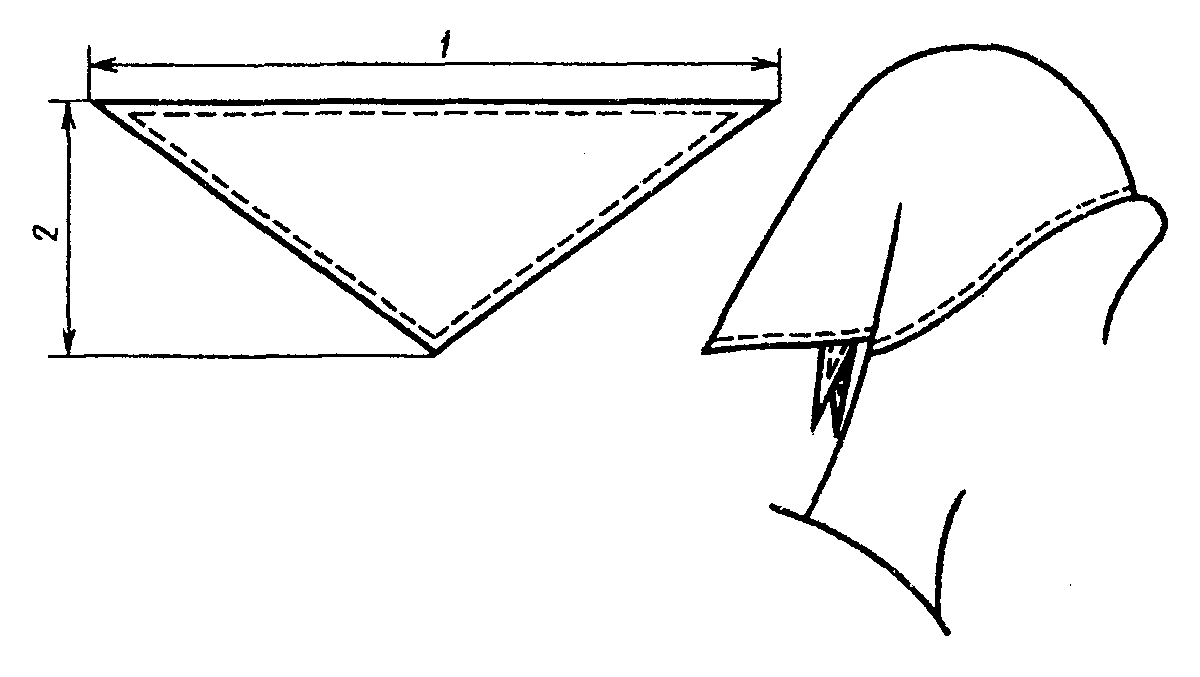

2.3.2. Головной убор типа Б (косынка) треугольной формы, полукруглой формы с притачным бортиком и косынка с обтачной стенкой, с ушками, с хлястиками, застегивающимися на пуговицу.
2.3.3. Головной убор типа В (косынка-наколка) состоит из двух слоев ткани, фигурной формы, с хлястиками, застегивающимися на пуговицу или с завязками в боковых сторонах.
2.3.4. Головной убор типа Г (кепи) на подкладке состоит из донышка, двух стенок, козырька и ремешка.
Козырек из основной ткани с прокладкой внутри.
2.3.5. Медицинские головные уборы по согласованию с заказчиком допускается изготовлять по технической документации на модель, составленной с учетом требований настоящего стандарта.
2.4 Основные требования к изготовлению
2.4.1. Раскрой косынок, донышка колпаков кепи — по ГОСТ 21219, козырька — по ширине в направлении нитей основы ткани. Остальные детали медицинских головных уборов выкраивают по нитям основы или утка.
В двухслойных головных уборах раскрой верхнего и нижнего слоев должен производиться в одном направлении нити.
2.4.2. Виды стежков, строчек и швов, применяемых для изготовления головных уборов, — по ГОСТ 29298.
Требования к стежкам, строчкам и швам — по ОСТ 17-835.
(Измененная редакция, Изм. № 2).
2.4.3 Определение сортности — по ГОСТ 11259.
2.4.4. Соединительные швы в медицинских головных уборах выполняют запошивочным, двойным, настрочным или стачным швами, стачным швом с обметыванием срезов шириной 0,8 см.
Ширина шва 0,5 — 0,7 см. По швам и краям деталей прокладывают строчку на расстоянии 0,1 — 0,5 см от края или сгиба в соответствии с утвержденным заказчиком образцом.
2.4.5. Края косынки обрабатывают швом вподгибку с закрытым срезом шириной 0,3 — 0,4 см в готовом виде, величина внутренней подгибки 0,3 см.
2.4.6. Края колпаков моделей I, II, V и VI обрабатывают швом вподгибку с закрытым срезом шириной 3,0 см, величина внутренней подгибки 0,5 см. Строчку прокладывают на расстоянии 0,1 — 0,2 см от подогнутого края.
В колпаках моделей III и VII свободную часть от бортиков обрабатывают швом вподгибку с закрытым срезом. Ширина шва в готовом виде 1,5 см.
2.4.7 В готовых медицинских головных уборах допускаются:
косынка для защиты от особо опасных инфекций из двух частей со швом посередине, соединенная запошивочным швом;
подкладка стенки кепи из двух частей;
завязки колпаков, косынок-наколок, изготовленные из основной ткани;
притачной бортик в косынках из двух частей с расположением по линии перегиба или из трех частей с расположением швов в свободных концах;
отрезные хлястики в косынках-наколках и косынках с расположением швов в местах пришивания пуговиц;
замена хлястиков в косынке типа Б модели III на завязки из тесьмы или ткани. Длина косынки должна быть не менее 57,0 см;
по согласованию с заказчиком обрабатывать края косынки обметочным швом шириной не менее 0,5 см.

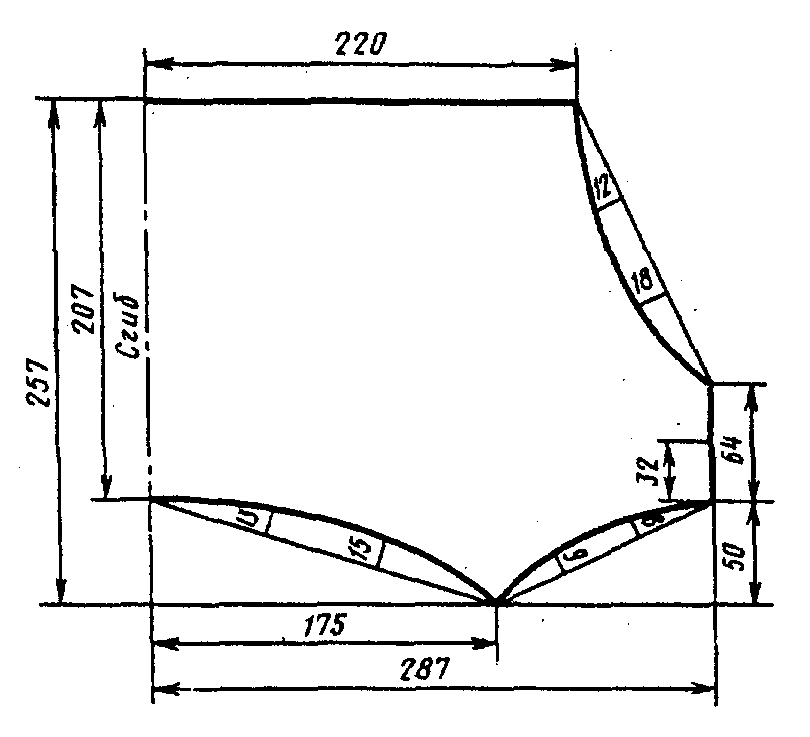

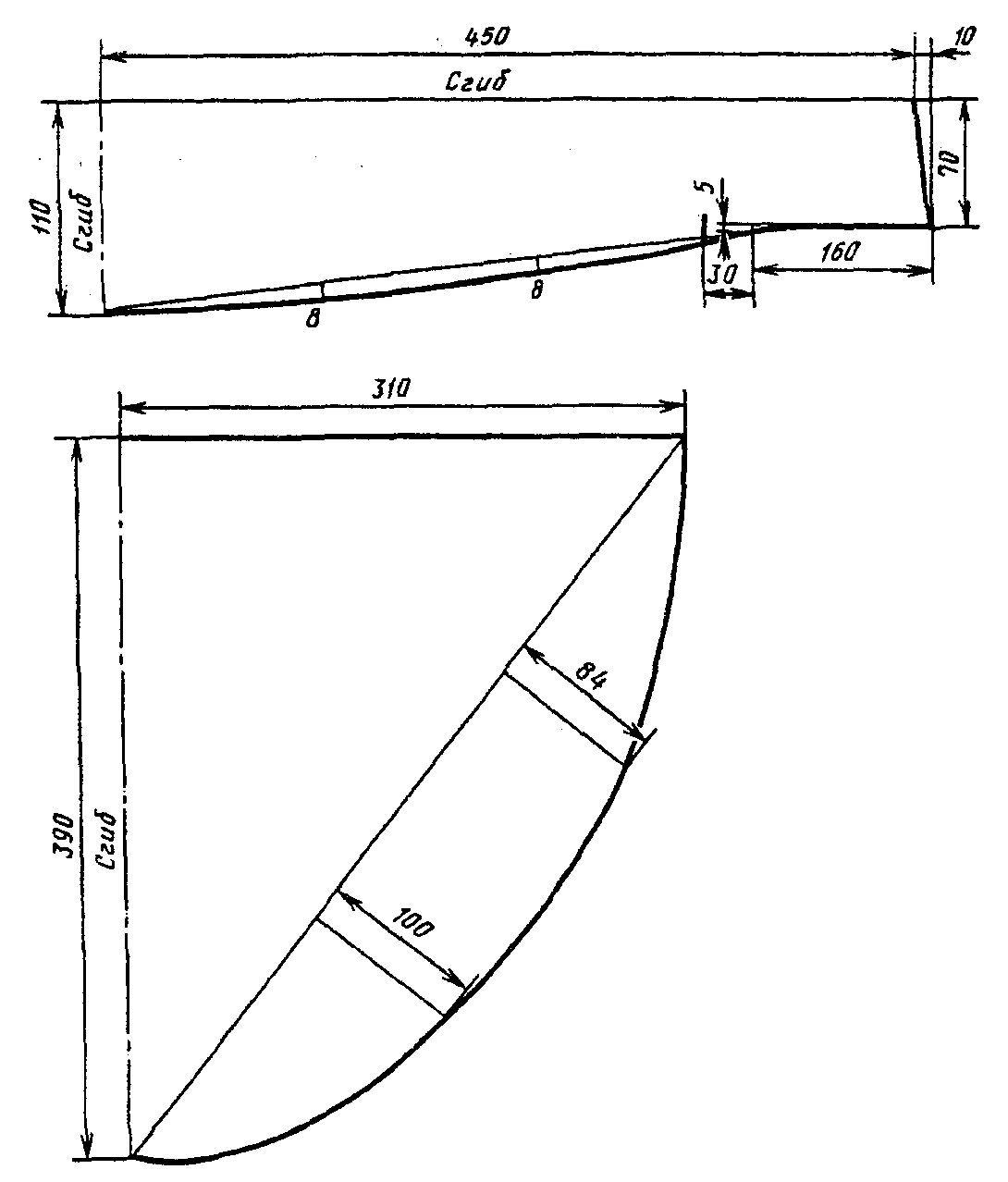

2.4.8. Пособие для построения чертежей лекал медицинских головных уборов дано в Приложении.
3. ПРИЕМКА
Правила приемки изделий — по ГОСТ 24782.
3а. МЕТОДЫ КОНТРОЛЯ
Методы контроля качества головных уборов — по ГОСТ 4103.
(Введен дополнительно, Изм. № 2).
4. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1. Медицинские головные уборы типов А, Б и В должны быть уложены в пачки по 40 — 50 шт., типа Г — по 20 — 25 шт. и перевязаны крестообразно шпагатом по ГОСТ 17308.
4.2. К каждой пачке прикрепляют тканевый ярлык с указанием реквизитов для изделий, изготовляемых по заказам Министерства обороны СССР, МВД СССР и КГБ СССР по ГОСТ 19159 и ГОСТ 10581.
4.3. В головных уборах типа Г на середине донышка подкладки ставят клеймо с указанием размера. В шов стачивания стенок подкладки втачивают тканевый ярлык с указанием реквизитов по ГОСТ 19159, на обратной стороне тканевого ярлыка ставят штамп контролера ОТК.
4.4. Клеймо и штамп контролера ОТК должны быть нанесены на изделия краской, устойчивой к стирке, химической чистке и не выступающей на лицевую сторону.
4.5. Пачки с медицинскими головными уборами типов А, Б и В складывают в мешки по 400 — 500 шт., типа Г — не более 400 шт.
4.6. Мешки упаковывают и маркируют по ГОСТ 19159 и ГОСТ 10581.
4.7. Транспортная маркировка — по ГОСТ 14192 с дополнительным указанием наименования и количества изделий и года изготовления (две последние цифры).
4.8. Способ упаковывания, количество изделий в пачке могут быть изменены по согласованию предприятия-изготовителя с заказчиком.
4.9. Медицинские головные уборы должны храниться на расстоянии не менее 1 м от отопительных приборов в закрытых сухих помещениях.
| Обозначение конструктивной линии на чертеже | Мужской колпак (модель I) | Женский колпак (модель II) |

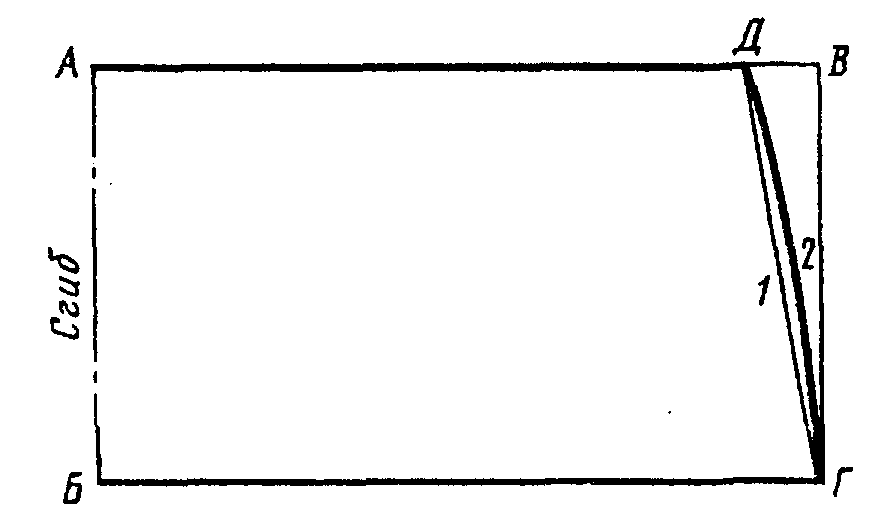

| Стенка колпака (черт. 1) | ||
| АБ | 19,5 | 26,5 |
| БГ | 33,75 | 35,75 |
| ДВ | 2,0 | 3,0 |
| Д1 | 1/2ДГ | 1/2ДГ |
| 1 — 2 | 0,5 | 0,6 |

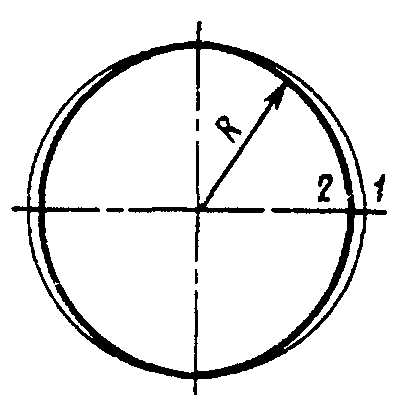

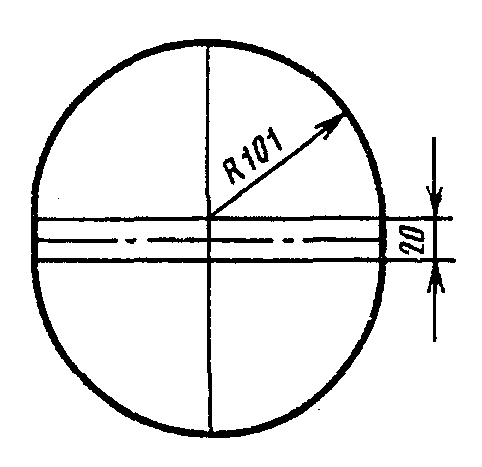

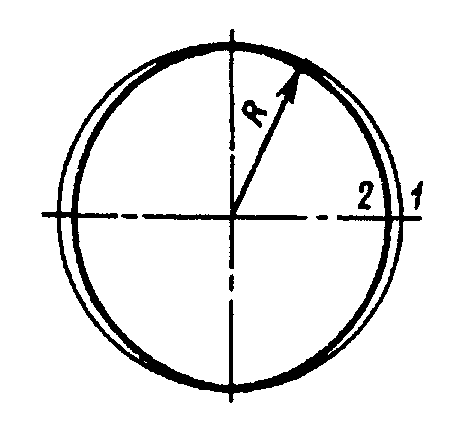

| Донышко колпака (черт. 2) | ||
| R | 9,8 | 10,2 |
Примечание. Лекала бортика и подбортика строят по штриховой линии.
Примечание. Лекало подбортика строят по штриховой линии.
| Обозначение конструктивной линии на чертеже | Модель | Длина внутренней окружности | ||||
| 60 | 61 | 62 | 63 | 64 | ||

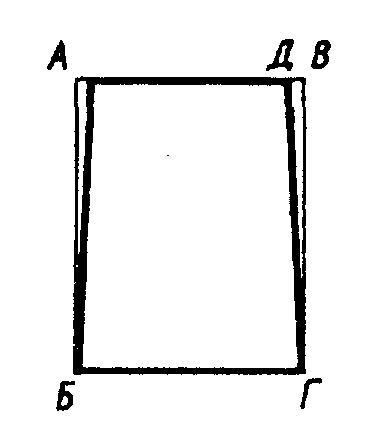

| Стенка колпака (черт. 5а, 5г) | ||||||
| АБ | V | 18,1 | 18,1 | 18,1 | 18,1 | 18,1 |
| VI | 22,5 | 22,5 | 22,5 | 22,5 | 22,5 | |
| VII | 11,5 | 11,5 | 11,5 | 11,5 | 11,5 | |
| БГ | V, VI | 25,0 | 25,5 | 26,0 | 26,5 | 27,0 |
| VII | 25,5 | 26,0 | 26,5 | 27,0 | 27,5 | |
| ДВ | V, VI | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 |
| VII | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |
| ГЕ | V, VI | 3,7 | 3,7 | 3,7 | 3,7 | 3,7 |

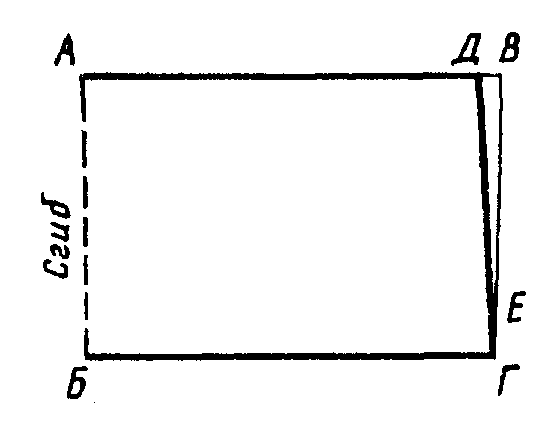

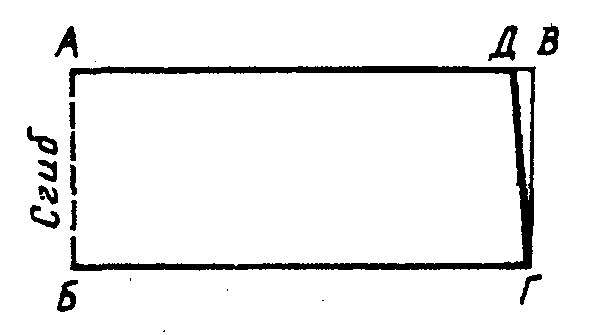

| Часть стенки (черт. 5б, 5ж) | ||||||
| АБ | V | 18,1 | 18,1 | 18,1 | 18,1 | 18,1 |
| VI | 22,5 | 22,5 | 22,5 | 22,5 | 22,5 | |
| VII | 14,5 | 14,5 | 14,5 | 14,5 | 14,5 | |
| БГ | V, VI | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 |
| VII | 11,5 | 11,5 | 11,5 | 11,5 | 11,5 | |
| ДВ | V | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| VI | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | |
| VII | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |

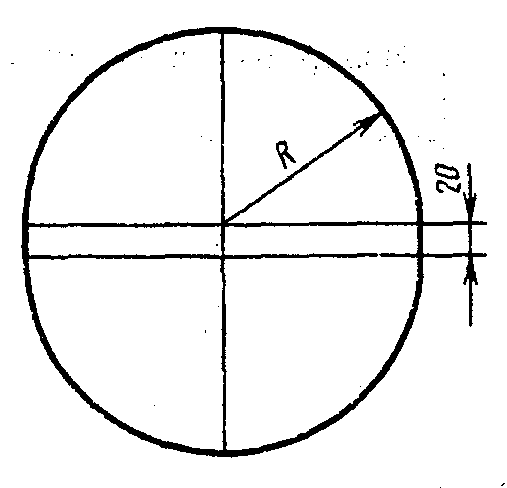

| Донышко колпака (черт. 5в, 5е) | ||||||
| R | V, VI, VII | 9,9 | 10,15 | 10,4 | 10,65 | 10,9 |
| 1 — 2 | V, VI, VII | - | 0,25 | 0,5 | 0,75 | 1,0 |

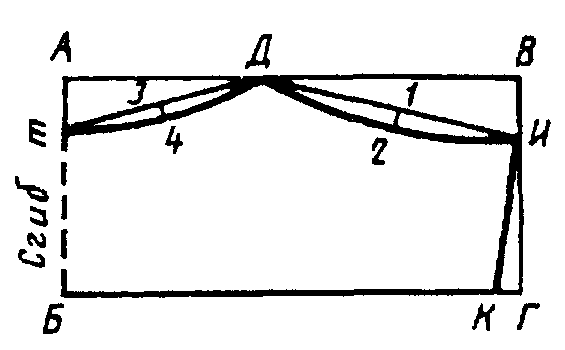

| Бортик колпака (черт. 5д) | ||||||
| АБ | VII | 13,0 | 13,0 | 13,0 | 13,0 | 13,0 |
| БГ | 26,7 | 27,2 | 27,7 | 28,2 | 28,7 | |
| АЕ | 3,3 | 3,3 | 3,3 | 3,3 | 3,3 | |
| АД | 12,0 | 12,0 | 12,0 | 12,0 | 12,0 | |
| ДВ | 14,7 | 15,2 | 15,7 | 16,2 | 16,7 | |
| ВИ | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | |
| КГ | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | |
| 1 — 2 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | |
| 3 — 4 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | |
| Обозначение конструктивной линии на чертеже | Длина | |||
| 106 | 112 | 130 | 132 | |

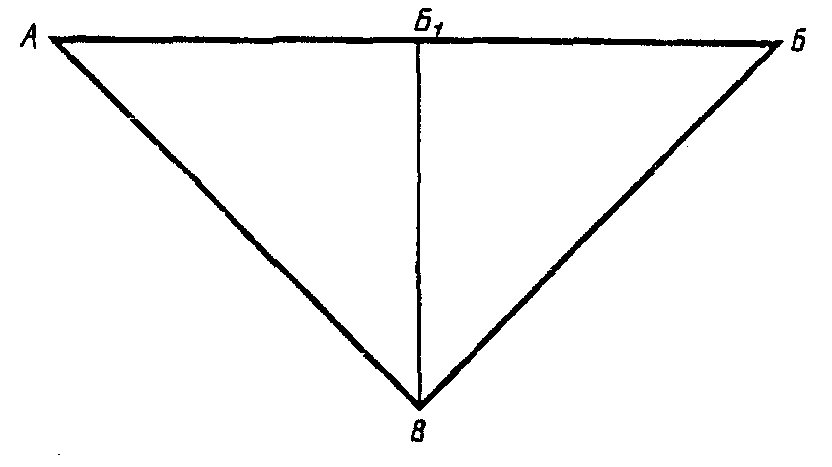

| Косынка (черт. 6) | ||||
| АБ | 110,0 | 114,0 | 132,0 | 137,0 |
| \text{Б}_{1}\text{В} | 55,0 | 62,0 | 71,0 | 77,0 |
Примечание. Лекало стенки косынки-наколки строят по штриховой линии.

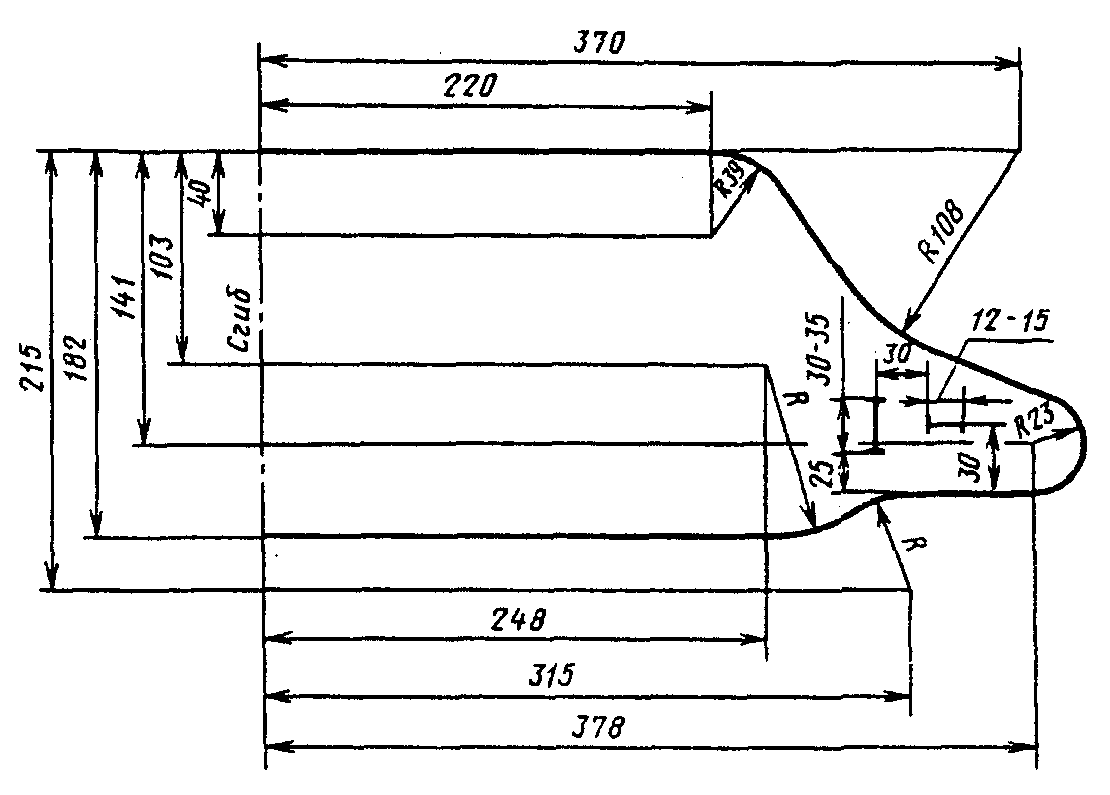

Примечание к черт. 9 - 11. Нижний слой косынок-наколок моделей I, II, III вырезают по лекалам верха.
| Обозначение конструктивной линии на чертеже | Размер | ||||
| 54 | 56 | 58 | 60 | 62 | |
| Донышко (черт. 12) | |||||
| R | 11,6 | 11,9 | 12,2 | 12,5 | 12,8 |

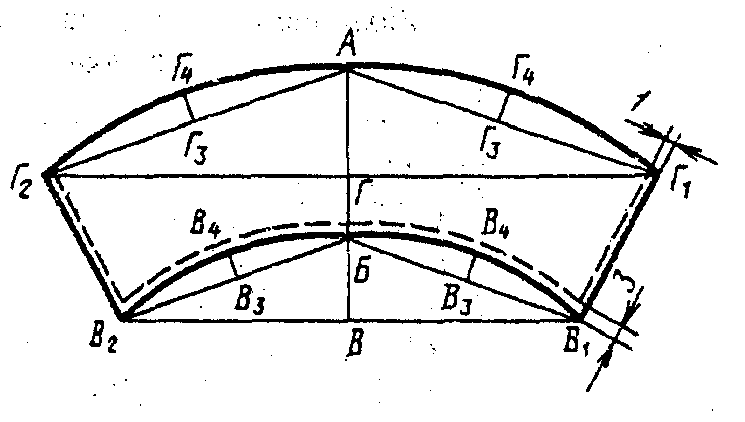

| Стенка верха (черт. 13) | |||||
| АБ | 9,9 | 9,9 | 9,9 | 9,9 | 9,9 |
| АГ | 6,3 | 6,6 | 6,9 | 7,2 | 7,5 |
| \text{ГГ}_{1} | 18,2 | 18,65 | 19,1 | 19,55 | 20,0 |
| АВ | 14,4 | 14,7 | 15,0 | 15,3 | 15,6 |
| \text{ВВ}_{1} | 13,0 | 13,45 | 13,9 | 14,35 | 14,8 |
| \text{Г}_{3}\text{Г}_{4} | 1,5 | 1,6 | 1,7 | 1,8 | 1,9 |
| \text{В}_{3}\text{В}_{4} | 1,0 | 1,1 | 1,2 | 1,3 | 1,4 |

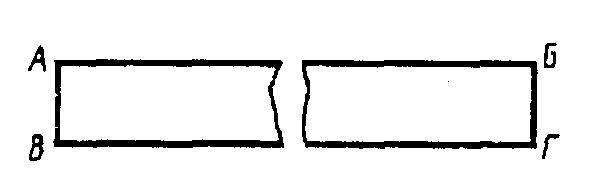

| Размерная полоска (черт. 14) | |||||
| АБ = ВГ | 55,5 | 57,5 | 59,5 | 61,5 | 63,5 |
| АВ = БГ | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
1. Подкладку донышка кепи вырезают по лекалу верха.
2. Подкладку стенки кепи вырезают по штриховой линии.
3. Ремешок выкраивают длиной 29 см, шириной 4 см.

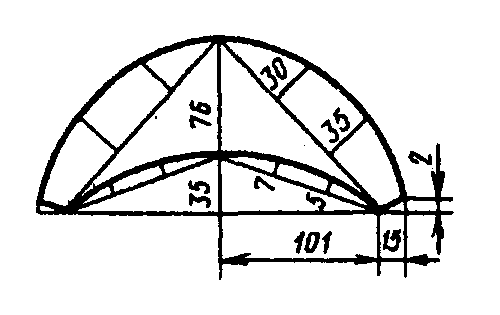

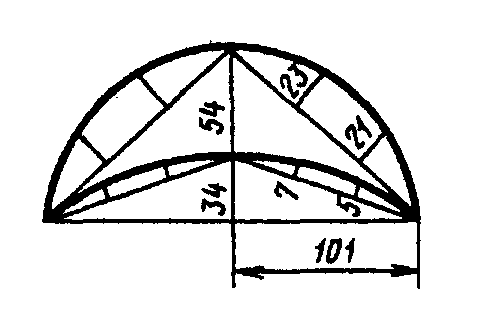

Примечание. Допускается при построении чертежей лекал деталей менять отдельные измерения, если это не повлечет за собой изменения измерений изделия в готовом виде и ухудшения его качества.
