ГОСТ 22687.3-85. Государственный стандарт Союза ССР. Стойки железобетонные центрифугированные для опор высоковольтных линий электропередачи. Конструкция закладных изделий и подпятников

Государственный комитет СССР по делам строительства · № ГОСТ 22687.3-85Действующий акт

(утв. Постановлением Госстроя СССР от 25.10.1984 № 180)

Введен в действие
Постановлением Госстроя СССР

от 25 октября 1984 г. № 180

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТОЙКИ ЖЕЛЕЗОБЕТОННЫЕ ЦЕНТРИФУГИРОВАННЫЕ
ДЛЯ ОПОР ВЫСОКОВОЛЬТНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ

КОНСТРУКЦИЯ ЗАКЛАДНЫХ ИЗДЕЛИЙ И ПОДПЯТНИКОВ

Centrifugal reinforced concrete posts for high-voltage
transmission lines. Structure of fitting products

ГОСТ 22687.3-85

Группа Ж33

ОКП 58 6311

Постановлением Государственного комитета СССР по делам строительства от 25 октября 1984 г. № 180 срок введения установлен

с 1 января 1986 года

1. Настоящий стандарт распространяется на закладные изделия и подпятники для железобетонных центрифугированных конических и цилиндрических стоек кольцевого сечения по ГОСТ 22687.1-85 и ГОСТ 22687.2-85, предназначенных для опор линий электропередачи напряжением 35 — 750 кВ, и устанавливает конструкцию указанных закладных изделий и подпятников.

2. Форма и размеры закладных изделий должны соответствовать указанным на черт. 1.

Черт. 1. Закладные изделия
Исполнение 1

рис. 1

Исполнение 2

рис. 2

Спецификация элементов на закладное изделие приведена в табл. 1.

Таблица 1

Марка закладного изделияСечениеl, ммa/b, ммМасса, кг
12345
Б202Уголок 50 x 550500,2
Б204Уголок 36 x 4365-2,4
Ø 12AI1070
Б205Уголок 36 x 4500-3,3
Ø 12AI1490
Б206Уголок 36 x 4450-3,0
Ø 12AI1330
Б207Уголок 36 x 4515-4,0
Ø 12AI1740
Б208Уголок 36 x 4520-3,6
Ø 12AI1635
Б209Уголок 36 x 4320401,4
Б2103301,4
Б2113401,5
Б2123501,5
Б2133601,6
Б2143701,6
Б2153801,7
Б2163901,7
Б2174001,8
Б2184151,8
Б220Уголок 36 x 4425401,9
Б2214351,9
Б2224452,0
Б2234502,0
Б2244602,1
Б2254702,1
Б2264802,2
Б227Уголок 50 x 5400553,1
Б2284053,2
Б2294253,3
Б2304453,4
Б2314603,5
Б2324703,6
Б2335754,4
Б2345554,2
Б235Уголок 160 x 10555160/7019,8
Б235-146516,6
Б235-248017,1
Б235-350017,8
Б235-452018,6
Б236Уголок 36 x 4495402,2
Б2375052,2
Б238Уголок 50 x 5510554,0
Б2394153,2
Б240Уголок 36 x 4450-3,3
Ø 12AI1390
Б241Уголок 36 x 4570-4,0
Ø 12AI1780
Б243Уголок 50 x 5480553,7
Б2444303,2
Б6076254,8
Б6086104,6
Б6095904,4
Б610Уголок 160 x 10580160/7020,8
Б691Уголок 50 x 5760-7,8
Ø 12AI2350
Б692Уголок 63 x 5785687,6
Б693Уголок 50 x 5785556,0
Примечание. Разрешается применять закладные изделия других конструкций, которые удовлетворяют всей совокупности предъявляемых к ним требований.

Соединение элементов закладных изделий выполняют ручной дуговой сваркой швами.

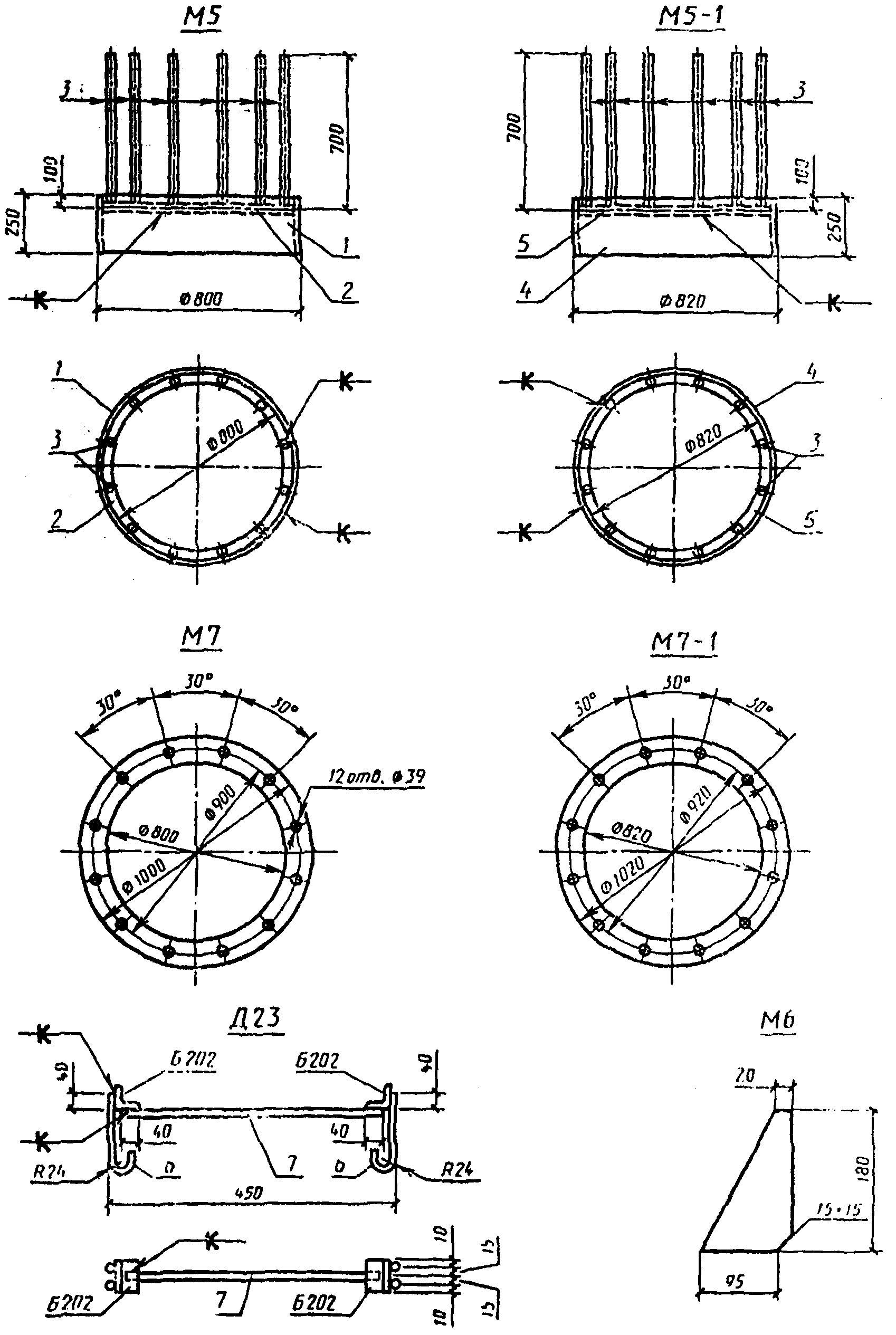

3. Форма и размеры закладных изделий для фланцевых соединений стоек должны соответствовать указанным на черт. 2.

Закладные изделия

рис. 3

Черт. 2

Спецификация элементов на эти закладные изделия приведена в табл. 2.

Таблица 2

МаркаНомер позицииЭскизСечениеДлина, ммКоличество позицийМасса, кг
одной деталивсех деталеймарки
М51- 250 x 102480148,74963
2рис. 4Ø 14AIII240512,93
3рис. 5Ø 14AV700120,810
Наплавленный металл1
М5-14Труба
Dн = 820 x 10		2501505064
3рис. 6Ø 14AV700120,810
5рис. 7Ø 14AIII246813,03
Наплавленный металл1
М6- 95 x 1018010,811
М7- 98 x 251000152,85353
М7-1- 100 x 251020156,75757
Д23
(ПК-1)		6рис. 8Ø 8AIII25040,10,41
7рис. 9Ø 8AIII43010,20,2

4. Форма и размеры подпятников, показатели их материалоемкости должны соответствовать указанным на черт. 3 — 4 и приведенным в табл. 3.

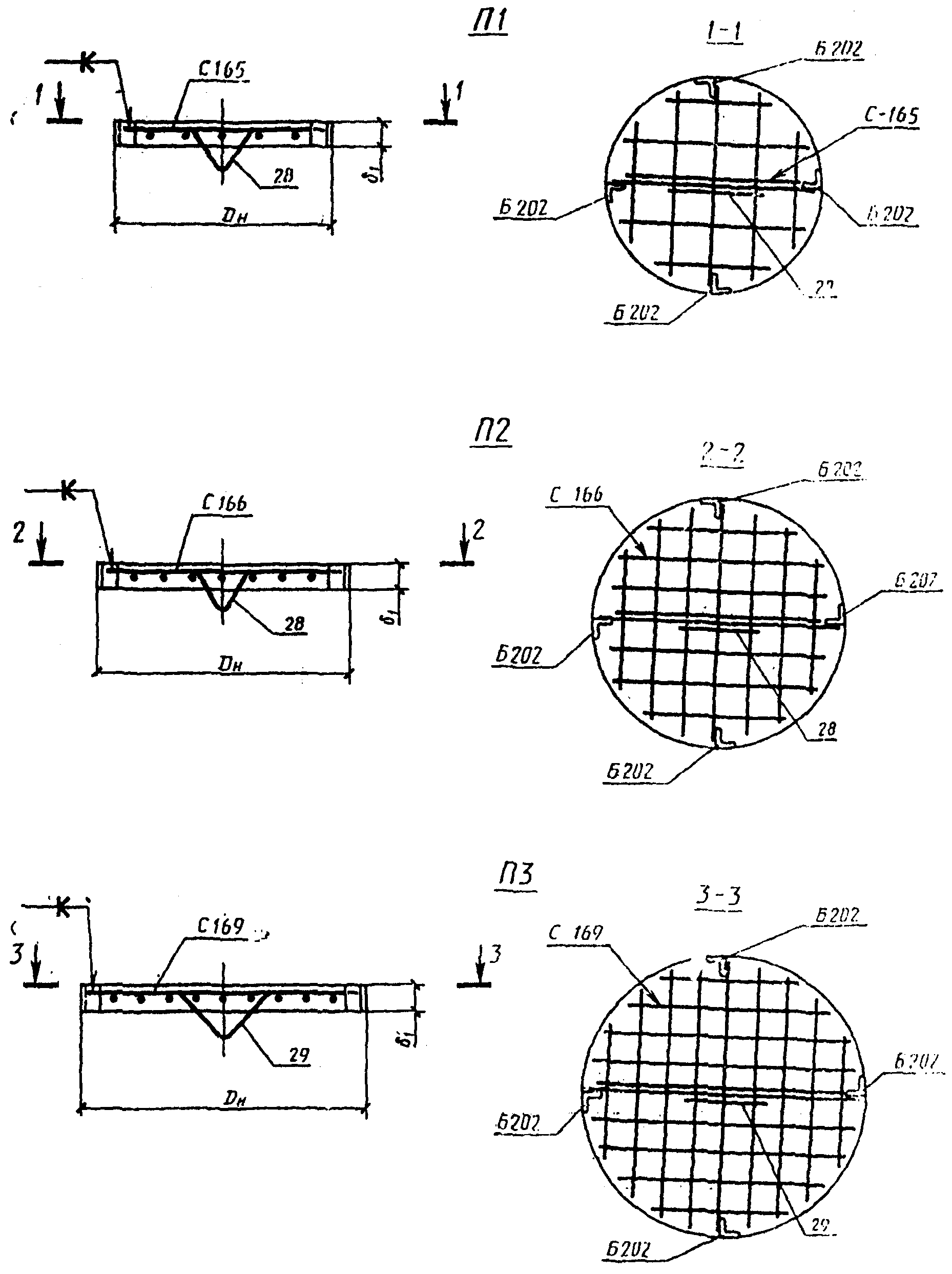

Подпятники марок П1, П2 и П3

рис. 10

Черт. 3

Подпятники марок ПК-1, П1-3, П4-1

рис. 11

Черт. 4

Таблица 3

Марка подпятникаГеометрические размеры, ммРасход материаловПрименяемость в стойках
DнDв\delta_{1}\delta_{2}БетонАрматураЗакладные изделия, кгОбщий расход, кг
КлассОбъем, м3Диаметр, ммМасса, кг
П1560-50-В250,012Ø 8АI/ Ø 8АI2,0/0,313,3СЦ22.1-1
П2650-50-0,017Ø 8АI/ Ø 8АI3,0/0,34,3СК26.1-1 \div СК26.1-3;
СК26.1-5; СК26.1-6;
СК26.2-1;
СК22.1-1 \div СК22.1-3;
СК22.2-1; СК22.3-1
П3800-60-0,03Ø 8АI/ Ø 8АI5,0/0,36,3СЦ20.1-1; СЦ20.2-1;
СЦ20.2-2
ПК-16504402001500,06Ø 8АIII/ Ø 8АI4,0/0,337,3СК26.1-4
П1-3600420180800,038Ø 8АI/ Ø 12АI4,0/1,0-5,0СЦ26.1-1; СЦ26.3-1;
СЦ26.3-2
П4-1800-100-0,05Ø 8АI/ Ø 8АI5,3/0,216,5СЦ20.3-1н
Примечание. В числителе приведены данные для подпятников, в знаменателе — для монтажных петель. Марка стали — ВСт3пс.

5. Подпятники следует изготовлять из тяжелого бетона средней плотности более 2200 до 2500 кг/м3 включительно.

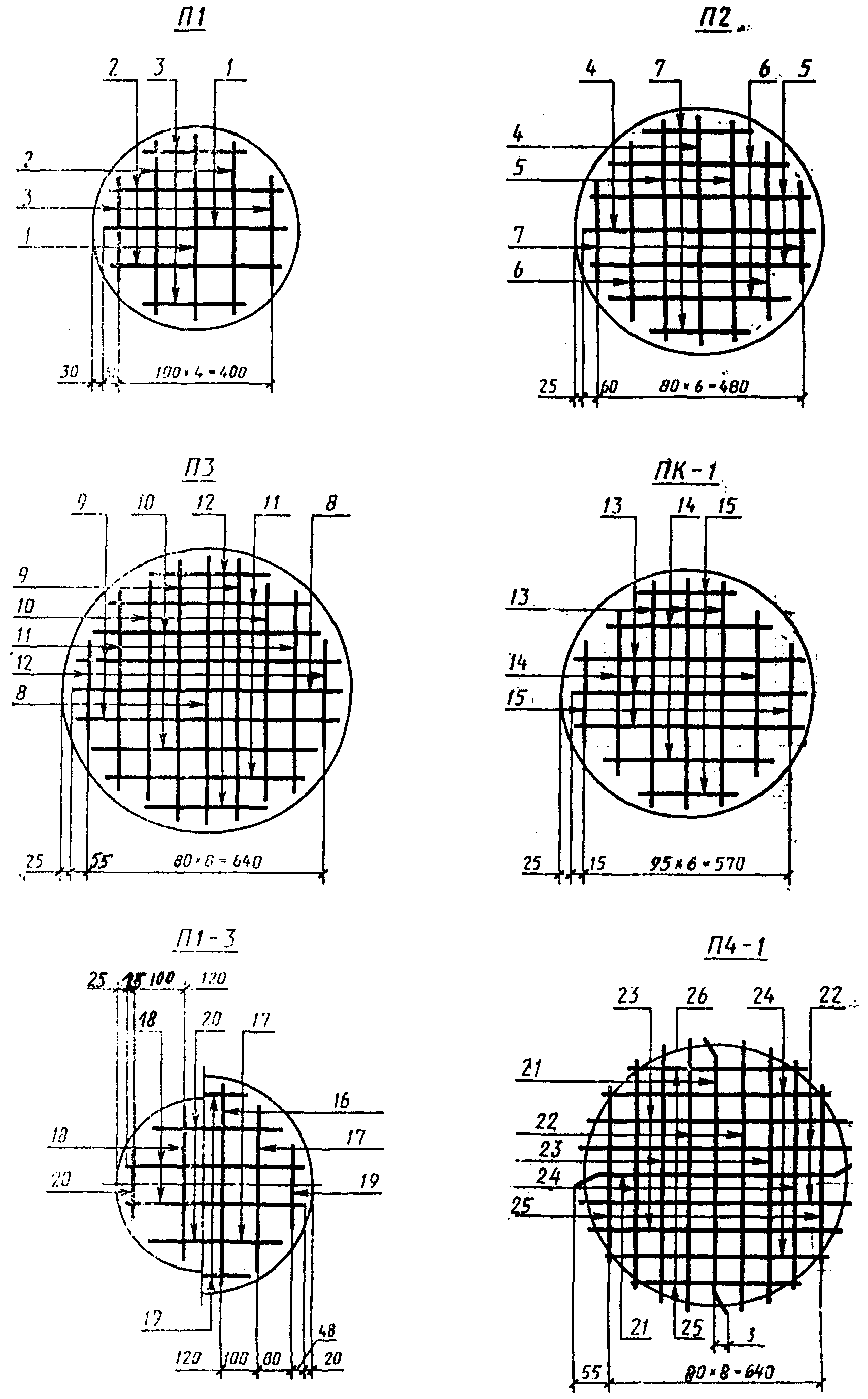

6. Армирование подпятников должно соответствовать приведенному на черт. 5.

Армирование подпятников

рис. 12

Черт. 5

Спецификация арматурных элементов на подпятник приведена в табл. 4.

Таблица 4

Обозначение подпятникаАрматурный элементНомер позицииДиаметр, ммДлина, ммКоличество позицийОбщая длина, м
П1С1651Ø 8AI50021,0
2Ø 8AI46041,8
3Ø 8AI31041,2
рис. 1328Ø 8AI80010,8
П2С1664Ø 8AI60021,2
5Ø 8AI58042,3
6Ø 8AI52042,1
7Ø 8AI38041,5
рис. 1428Ø 8AI80010,8
П3С1698Ø 8AI75021,5
9Ø 8AI73042,9
10Ø 8AI67042,7
11Ø 8AI57042,3
12Ø 8AI38041,5

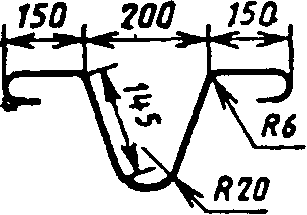

рис. 1529Ø 8AI80010,8
ПК-1С168
(2 шт.)		13Ø 8AIII600127,2
14Ø 8AIII41083,3
15Ø 8AIII22081,8
рис. 1630Ø 8AIII77010,8
П1-3С13116Ø 8AI56042,2
17Ø 8AI44041,8
19Ø 8AI32041,3
С13218Ø 8AI37041,5
20Ø 8AI22040,9
рис. 1731Ø 8AI22081,8
рис. 1832Ø 8AI35010,4
П4-1С121Ø 8AI75021,5
22Ø 8AI73042,9
23Ø 8AI67042,7
24Ø 8AI57042,3
25Ø 8AI38041,5
рис. 1926Ø 8AI245012,5
рис. 2027Ø 8AI39010,4

7. Крестообразные соединения стержней — по ГОСТ 14098-85.

Тавровое соединение анкерных стержней с фасонкой — по ГОСТ 14098-85.

Режимы сварки следует принимать согласно СН 393-78.

8. Технические требования к закладным изделиям и подпятникам — по ГОСТ 22687.0-85.

9. Оценка качества и методы контроля закладных изделий — по ГОСТ 10922-75.
