ГОСТ 22687.1-85. Стойки конические железобетонные центрифугированные для опор высоковольтных линий электропередачи. Конструкция и размеры

Государственный комитет СССР по делам строительства · № ГОСТ 22687.1-85Действующий акт

(утв. Постановлением Госстроя СССР от 25.10.1984 № 180)

Утвержден и введен в действие
Постановлением Госстроя СССР

от 25 октября 1984 г. № 180

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТОЙКИ КОНИЧЕСКИЕ ЖЕЛЕЗОБЕТОННЫЕ ЦЕНТРИФУГИРОВАННЫЕ ДЛЯ ОПОР ВЫСОКОВОЛЬТНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Centrifugal conic reinforced concrete posts for high-voltage transmission lines. Structure and dimensions

ГОСТ 22687.1-85

Группа Ж33

ОКП 58 6311

Срок введения
с 1 января 1986 года

1. Настоящий стандарт распространяется на железобетонные предварительно напряженные конические стойки кольцевого сечения, изготовляемые методом центрифугирования из тяжелого бетона и предназначенные для опор линий электропередачи напряжением 35 — 750 кВ, и устанавливает конструкцию указанных стоек.

Стойки предназначены для применения:

при расчетной температуре наружного воздуха (температуре наружного воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 55 °С включительно;

в I — VII районах по давлению ветра и в I — V районах по толщине стенки гололеда согласно СНиП 2.01.07-85;

при сейсмичности площадки строительства до 9 баллов включительно.

Стойки, предназначенные для эксплуатации в среде с агрессивной степенью воздействия на железобетонные конструкции, должны удовлетворять дополнительным требованиям, установленным проектной документацией согласно СНиП 2.03.11-85 и указанным в заказе на изготовление стоек.

2. Форма и основные параметры стоек — по ГОСТ 22687.0-85.

3. Технические показатели стоек приведены в табл. 1.

Таблица 1

Обозначение стоекОбъем бетона, мКласс бетонаПредельный момент, кН х м (тс х м)Масса изделия
по прочностипо образованию трещин
123456
СК26.1-1.12,5В40462,1 (47,12)130,9 (13,34)6821
СК26.1-1.2465,6 (47,47)154,2 (15,72)6757
СК26.1-1.5409,5 (41,75)211,0 (21,51)6750
СК26.1-1.4422,8 (43,11)108,2 (11,03)6752
СК26.1-1.3458,7 (46,77)163,9 (16,71)6733
СК26.1-2.1462,1 (47,12)130,9 (13,34)6849
СК26.1-2.2465,6 (47,47)154,2 (15,72)6804
СК26.1-2.5409,5 (41,75)211,0 (21,51)6770
СК26.1-2.4422,8 (43,11)108,2 (11,03)6735
СК26.1-2.3458,7 (46,77)163,9 (16,71)6712
СК26.1-3.1531,5 (54,19)125,4 (12,78)6992
СК26.1-3.4516,7 (52,68)151,0 (15,39)6801
СК26.1-3.3523,4 (53,37)157,2 (16,02)6796
СК26.1-4.1423,1 (43,14)170,3 (17,36)6860
СК26.1-5.1577,8 (58,91)121,6 (12,39)6997
СК22.1-1.11,9В30264,8 (27,00)111,2 (11,33)4819
СК22.1-1.2В40270,2 (27,55)121,1 (12,35)4765
СК22.1-2.1В30326,0 (33,24)108,6 (11,07)4847
СК22.1-2.2В40329,5 (33,59)137,0 (13,97)4816
СК22.1-3.1В30215,3 (21,95)99,3 (10,12)4809
СК22.1-3.21,8212,1 (21,63)93,4 (9,52)4526
СК26.1-6.12,5В40453,2 (46,21)188,8 (19,25)6910
СК26.1-6.22,5В40437,1 (44,57)210,5 (21,46)6883
СК26.2-1.1452,3 (46,12)188,7 (19,24)6952
СК26.2-1.2430,8 (43,92)159,1 (16,22)6848
СК22.2-1.12,3В40525,1 (53,54)200,0 (20,39)6418
СК22.2-1.2502,2 (51,21)207,9 (21,19)6334
СК22.3-1.12,2296,4 (30,22) ------------- 334,6 (34,11)92,8 (9,46) ------------- 154,8 (15,78)6086
СК22.3-1.2293,9 (29,97) ------------- 368,5 (37,57)92,5 (9,43) ------------- 180,7 (18,43)6066
СК26.1-1.02,5457,7 (46,67)105,9 (10,80)6896
СК26.1-2.0457,7 (46,67)105,9 (10,80)6929
СК26.1-3.0540,3 (55,09)100,0 (10,20)7054
СК26.1-4.0415,5 (42,36)153,0 (15,60)6933
СК22.1-1.01,9В30267,0 (27,22)89,5 (9,13)5027
СК22.1-2.0339,3 (34,59)86,3 (8,80)5332
СК22.1-3.0212,3 (21,65)93,6 (9,54)4995
СК26.1-6.02,5В40455,8 (46,48)149,5 (15,24)6984
СК26.2-1.0454,7 (46,37)149,2 (15,21)7105
СК22.2-1.02,3522,1 (53,24)199,1 (20,30)6571
СК22.3-1.0**2,2307,6 (31,37) ------------- 362,8 (36,99)90,7 (9,25) ------------- 152,1 (15,51)6220

Примечания. 1. При вычислении массы изделия средняя плотность бетона принята 2500 кг/м3.

2. Для стоек СК22.3-1 характеристики по графам 4 и 5 приведены для сечения на отметке 4,7 от вершины стойки в числителе и на отметке 3,0 м от комля — в знаменателе.

4. Стойки должны удовлетворять всем требованиям ГОСТ 22687.0-85 и настоящего стандарта.

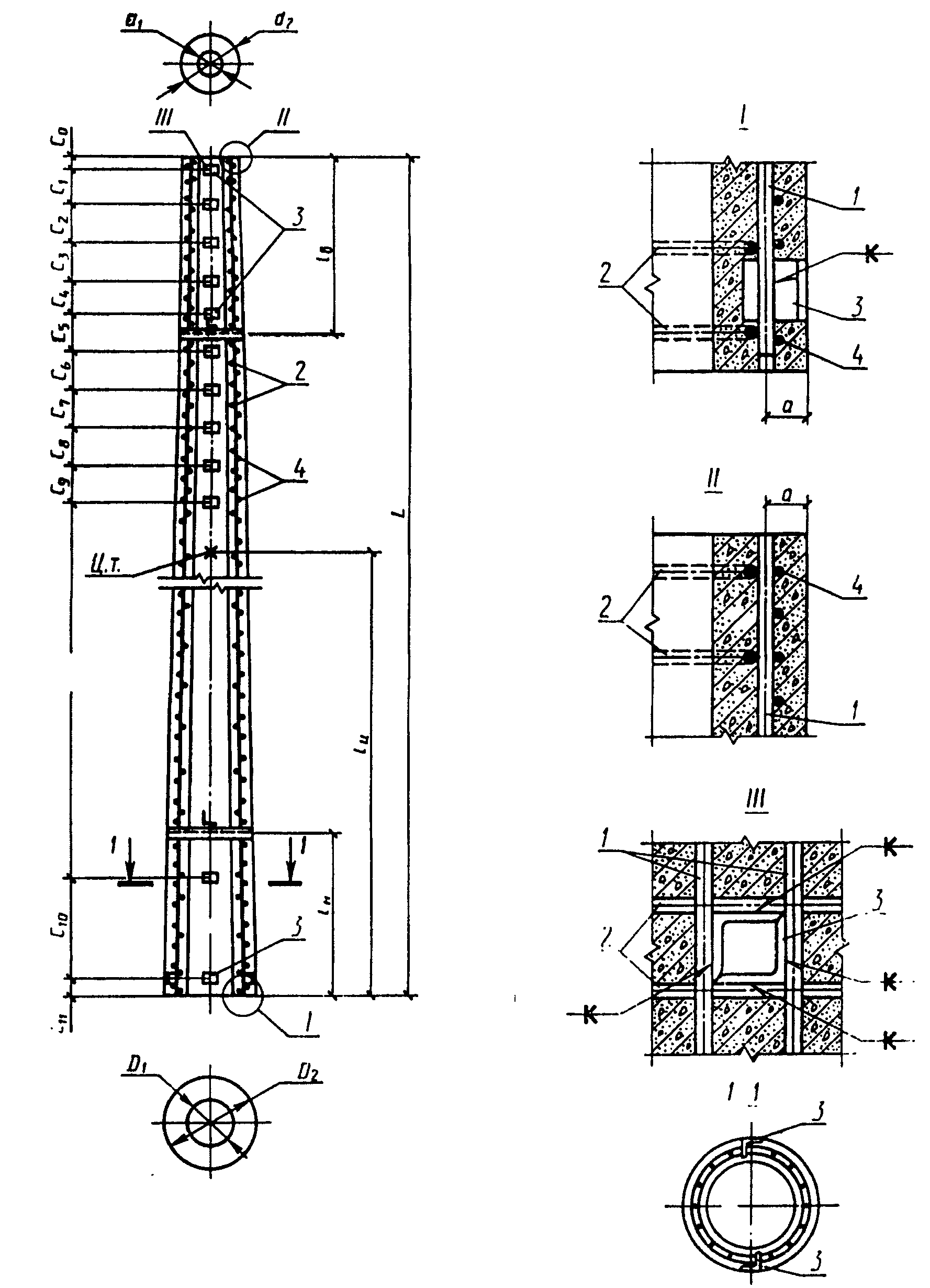

5. Конструкция и размеры стоек должны соответствовать указанным на черт. 1.

рис. 1

1 — продольная арматура; 2 — монтажные кольца; 3 — закладные
изделия; 4 — спираль; а — расстояние от наружной поверхности
стойки до оси продольной арматуры; c_{0} — c_{11} — вязка закладных
изделий; ц. т. — центр тяжести; L — длина стойки;
l_{\text{ц}} — расстояние до центра тяжести; l_{\text{н}} , l_{\text{в}} — расстояния от мест
установки диафрагм; D_{1} , l_{\text{ц}} — внутренние диаметры стойки;
l_{\text{н}} , l_{\text{в}} — наружные диаметры стойки

Черт. 1

6. Показатели расхода стали на стойку приведены в табл. 2.

Таблица 2

Обозначение стоекРасстояние от наружной поверхности стойки до оси продольной арматуры, ммРасход материаловЗакладные изделия, масса, кгОбщий расход стали, кгКонтролируемое натяжение, кН (тс)Код ОКП
Арматура продольнаяСпиральМонтажные кольцаСтержни заземления
напрягаемаяненапрягаемая
СортаментМасса, кгСортаментМасса, кгСортаментМасса, кгСортаментМасса, кгСортаментМасса, кг
12345678910111213141516
СК26.1-1.124Ø 12AV277,0Ø 12AV136,0Ø 4BI58,4Ø 8AI25,7Ø 12AV46,227,8571,1958 (97,68)58 6311 0024
СК26.1-1.2Ø 12AVI277,0Ø 12AVI85,144,725,7Ø 12AVI506,51198 (122,16)58 6311 0316
СК26.1-1.5Ø 12K7352,8Ø 12AI15,432,525,7Ø 12AI500,41761 (179,57)58 6311 0023
СК26.1-1.4Ø 14K19212,2Ø 12AV100,7Ø 5BI69,424,1Ø 12AV49,7502,31216 (123,99)58 6311 0317
СК26.1-1.3Ø 12K7260,0Ø 12AV67,9Ø 4BI33,625,7Ø 12AV32,7483,11294 (131,95)58 6311 0318
СК26.1-2.1Ø 12AV277,0Ø 12AV128,8Ø 5BI90,923,3Ø 12AV598,9958 (97,68)58 6311 0030
СК26.1-2.2Ø 12AVI277,0Ø 12AVI84,090,922,7Ø 12AVI553,51198 (122,16)58 6311 0319
СК26.1-2.5Ø 12K7352,8Ø 12AI14,650,523,3Ø 12AI520,11761 (179,57)58 6311 0029
СК26.1-2.4Ø 14K19212,2Ø 12AV100,769,423,3Ø 12AV484,51216 (123,99)58 6311 0320
СК26.1-2.3Ø 12K7260,0Ø 12AV66,9Ø 4BI33,622,7Ø 12AV462,11294 (131,95)58 6311 0321
СК26.1-3.125Ø 12AV277,0Ø 12AV268,3Ø 5BI90,925,0Ø 12AV34,7742,1958 (97,68)58 6311 0033
СК26.1-3.4Ø 14K19212,2Ø 12AV162,969,425,6Ø 12AV551,01216 (123,99)58 6311 0322
СК26.1-3.3Ø 12K7260,0Ø 12AV127,752,225,0Ø 12AV545,81294 (131,95)58 6311 0323
СК26.1-4.1Ø 12AV392,5Ø 12AV37,8Ø 4BI48,123,3Ø 12AV61,8609,71358 (138,47)58 6311 0325
СК26.1-5.1Ø 12AV277,0Ø 12AV273,7Ø 5BI90,924,4Ø 12AV34,8747,0958 (97,68)58 6311 0326
СК22.1-1.1Ø 12AV200,7Ø 12AV21,752,224,6Ø 12AV29,4368,7799 (81,47)58 6311 0328
СК22.1-1.2Ø 12AVI160,5Ø 12AVI8,752,224,5Ø 12AVI315,4799 (81,47)58 6311 0329
СК22.1-2.1Ø 12AV200,7Ø 12AV55,8Ø 4BI52,223,3Ø 12AV40,125,0397,1799 (81,47)58 6311 0331
СК22.1-2.225Ø 12AVI200,7Ø 12AVI24,652,223,3Ø 12AVI365,9998 (101,76)58 6311 0332
СК22.1-3.1Ø 12AV160,6Ø 12AV2,751,524,6Ø 12AV29,4308,9639 (65,15)58 6311 0334
СК22.1-3.2Ø 12AVI120,4Ø 12AVI9,252,224,5Ø 12AVI275,8599 (61,08)58 6311 0335
СК26.1-6.1 СК26.1-6.2Ø 12AV
Ø 12AVI		461,8
415,6		Ø 12AV
Ø 12AVI		25,150,027,6Ø 12AV46,149,7660,31597 (162,84)58 6311 0337
49,044,727,6Ø 12AVI632,71797 (183,24)58 6311 0338
СК26.2-1.1Ø 12AV461,8Ø 12AV31,858,425,0Ø 12AV92,332,9702,21597 (162,84)58 6311 0340
СК26.2-1.2Ø 12AVI415,6Ø 12AVI20,258,425,0Ø 12AVI46,2598,31238 (126,24)58 6311 0341
СК22.2-1.123Ø 12AV441,5Ø 12AV79,953,524,1Ø 12AV40,129,2668,31757 (179,16)58 6311 0342
СК22.2-1.2Ø 12AVI360,8Ø 12AVI76,753,524,1Ø 12AVI584,41798 (183,34)58 6311 0344
СК22.3-1.1Ø 12AV281,0Ø 12AV100,157,421,6Ø 12AV85,3585,51118 (114,00)58 6311 0346
СК22.3-1.2Ø 12AVI281,0Ø 12AVI80,657,421,6Ø 12AVI566,01087 (110,84)58 6311 0347
СК26.1-1.024Ø 12AIV277,0Ø 12AIV210,458,425,7Ø 12AIV46,227,8645,5719 (73,31)58 6311 0021
СК26.1-2.025209,3Ø 5BI90,923,232,7679,3719 (73,31)58 6311 0027
СК26.1-3.0329,590,925,634,7803,9719 (73,31)58 6311 0032
СК26.1-4.0Ø 12AIV461,841,3Ø 4BI48,123,361,8682,51198 (122,16)58 6311 0324
СК22.1-1.0Ø 12AIV200,753,651,524,540,131,2401,6599 (61,08)58 6311 0327
СК22.1-2.0115,452,223,325,0456,7599 (61,08)58 6311 0330
СК22.1-3.022,752,224,529,4369,6599 (61,08)58 6311 0333
СК26.1-6.0Ø 12AIV461,890,158,427,646,249,7733,81198 (122,16)58 6311 0336
СК26.2-1.0184,658,425,092,332,9855,01198 (122,16)58 6311 0339
СК22.2-1.022Ø 14AIV600,972,753,524,140,129,2820,51793 (182,83)58 6311 0343
СК22.3-1.023Ø 14AIV382,293,157,421,680,285,3719,81141 (116,34)58 6311 0345

7. Арматурные каркасы стоек и расположение закладных изделий в стойках должны соответствовать указанным на черт. 2 - 41.

СК26.1-1.0
Армирование стойки (в развертке)

рис. 2

Черт. 2

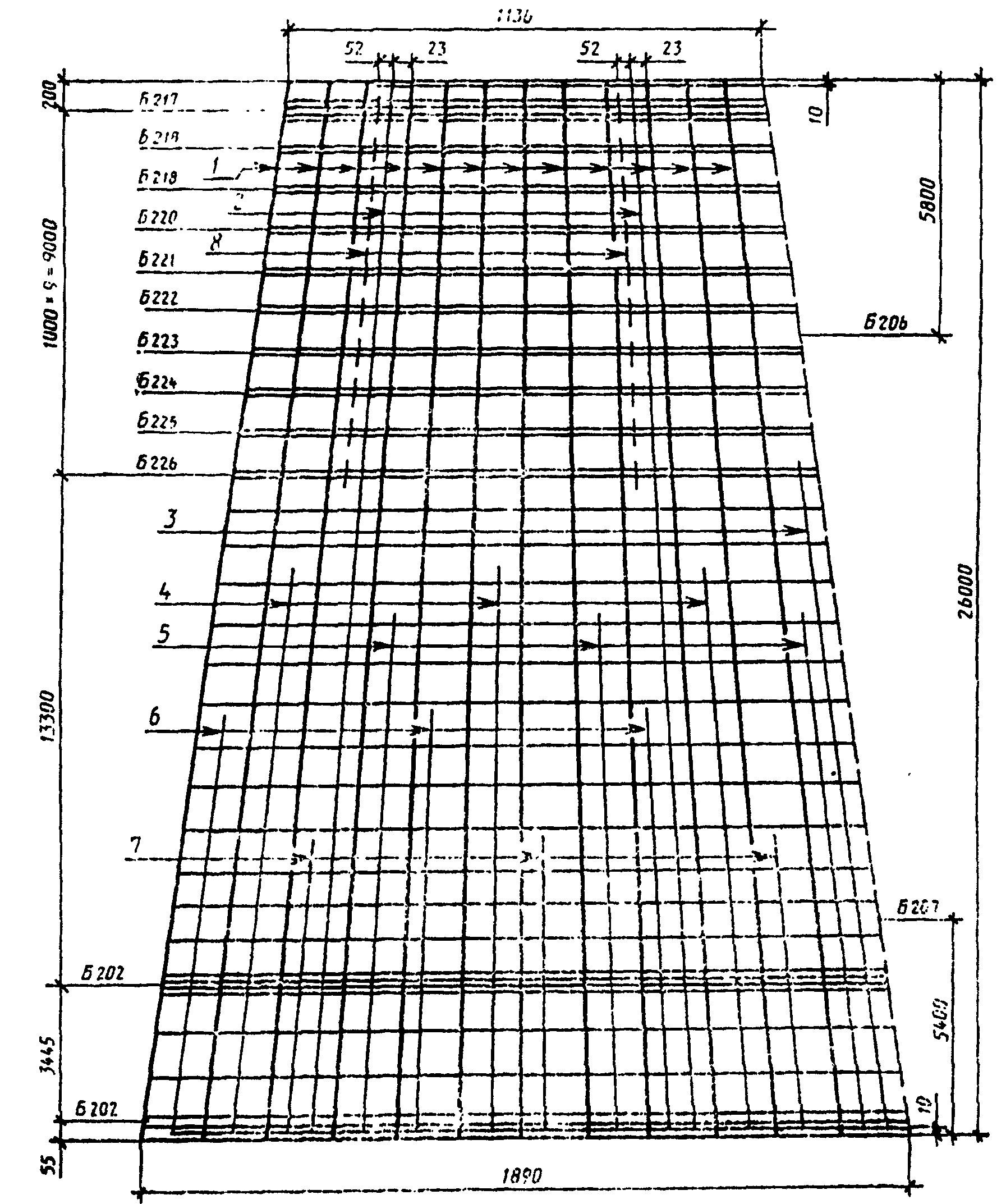

СК26.1-1.1
Армирование стойки (в развертке)

рис. 3

Черт. 3

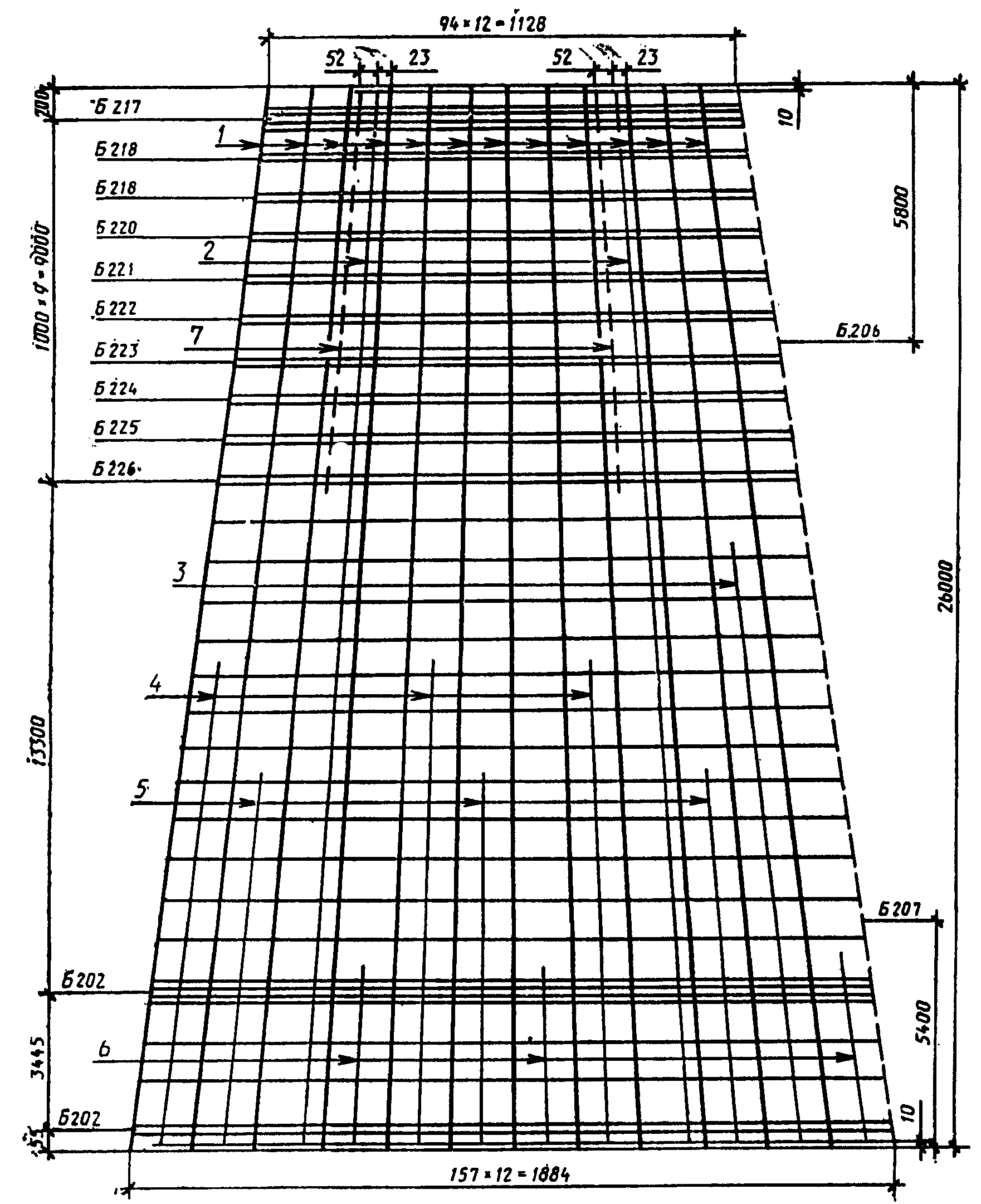

СК26.1-1.2

Армирование стойки (в развертке)

рис. 4

Черт. 4

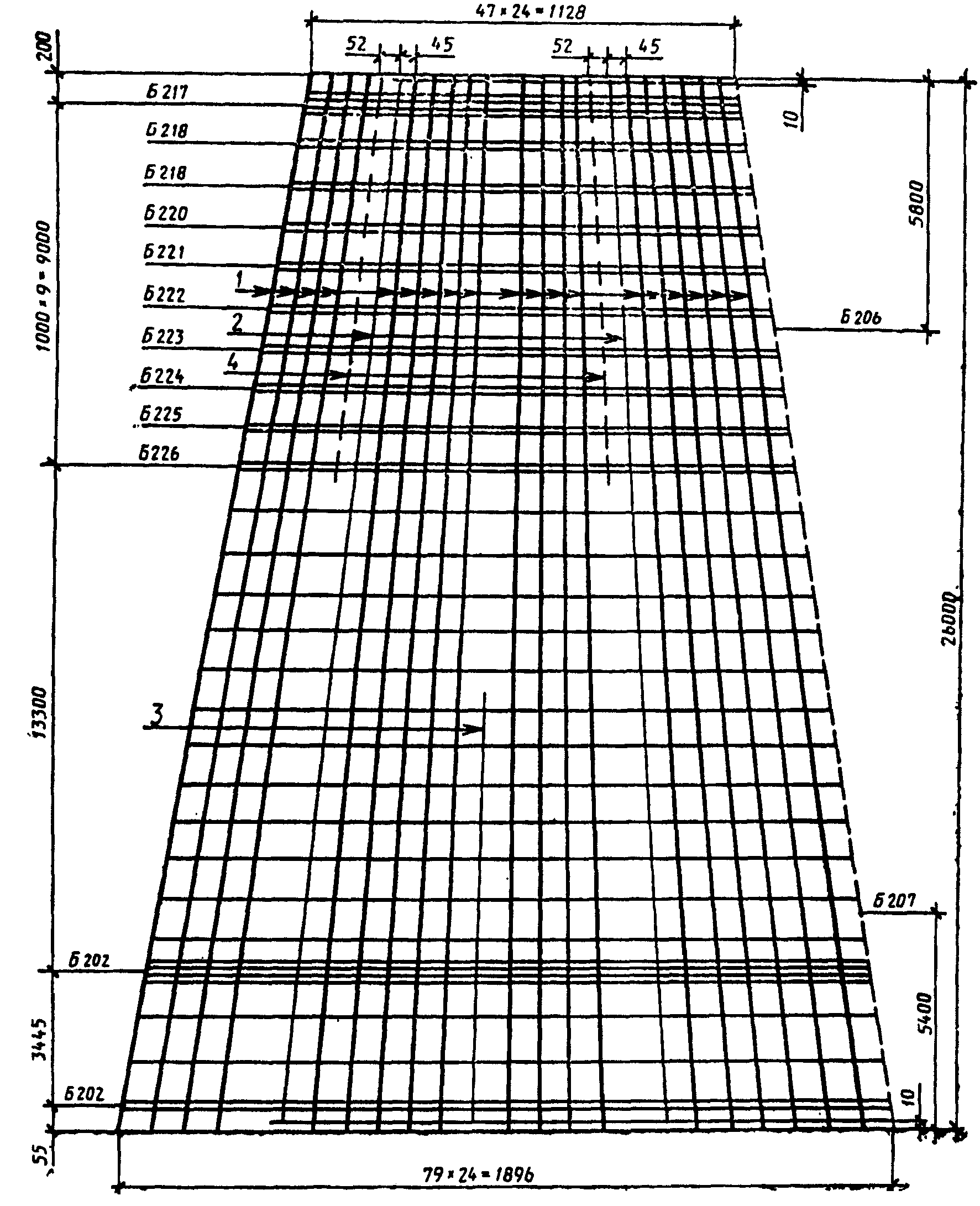

СК26.1-1.5
Армирование стойки (в развертке)

рис. 5

Черт. 5

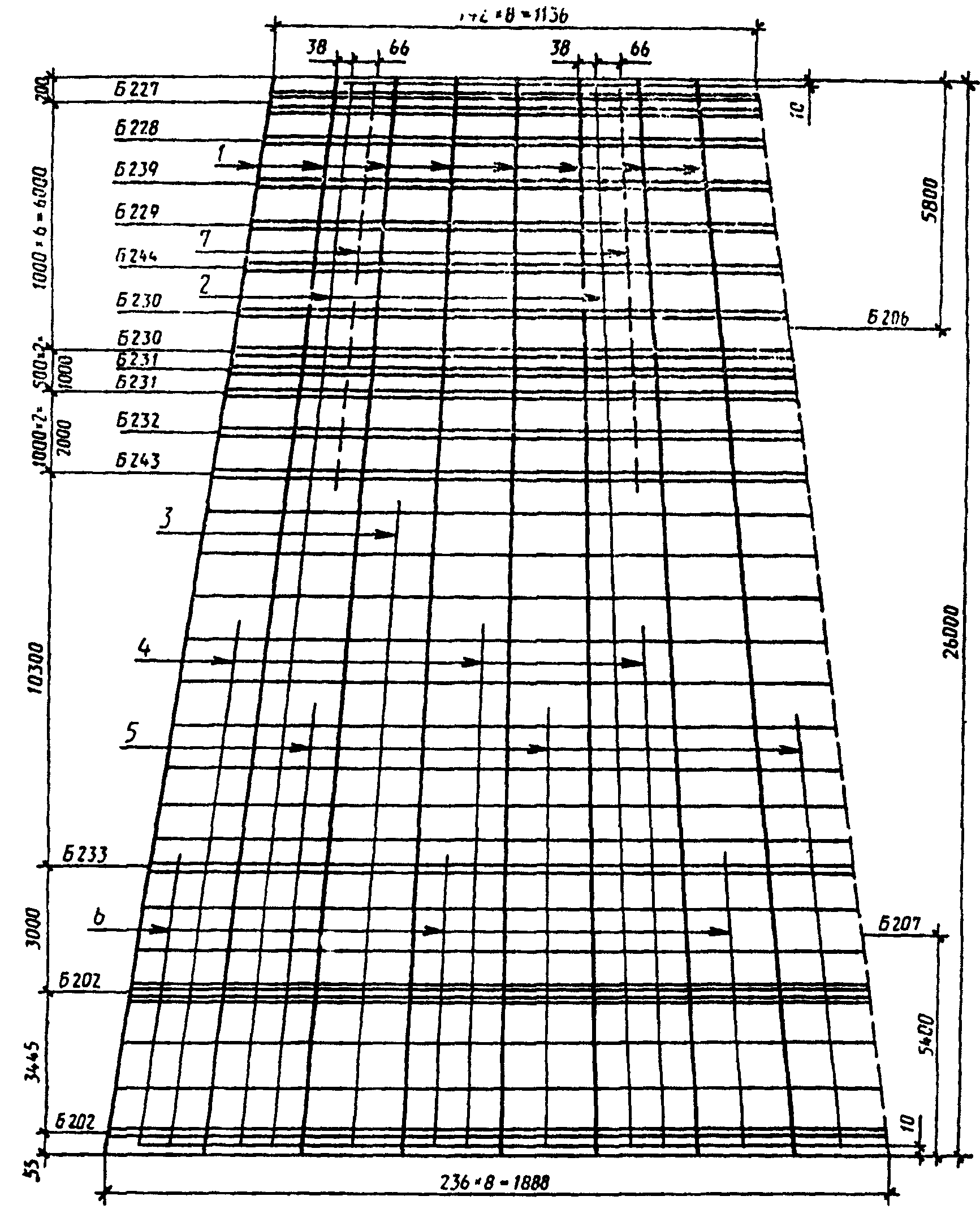

СК26.1-1.4 Армирование стойки (в развертке)

рис. 6

Черт. 6

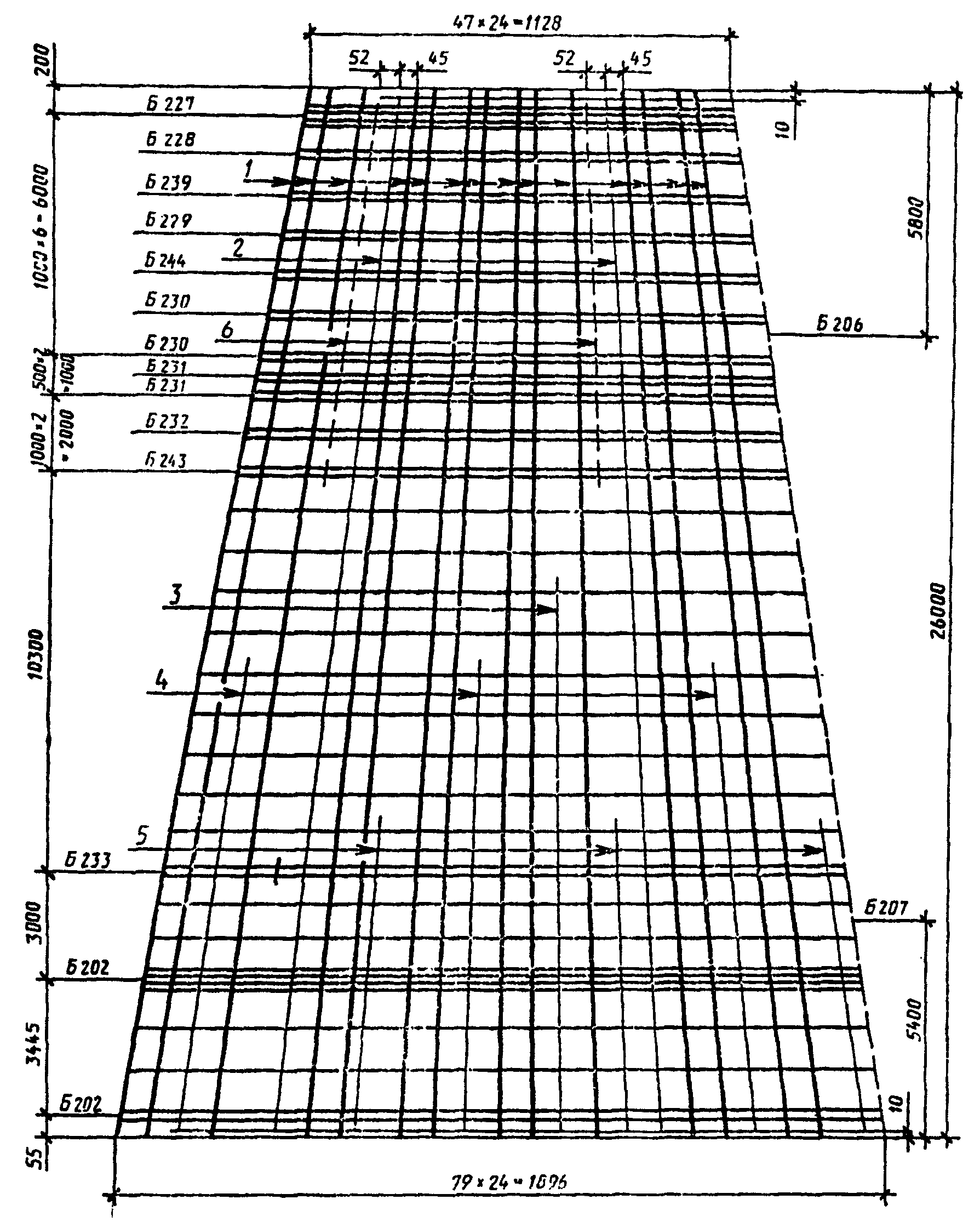

СК26.1-1.3 Армирование стойки (в развертке)

рис. 7

Черт. 7

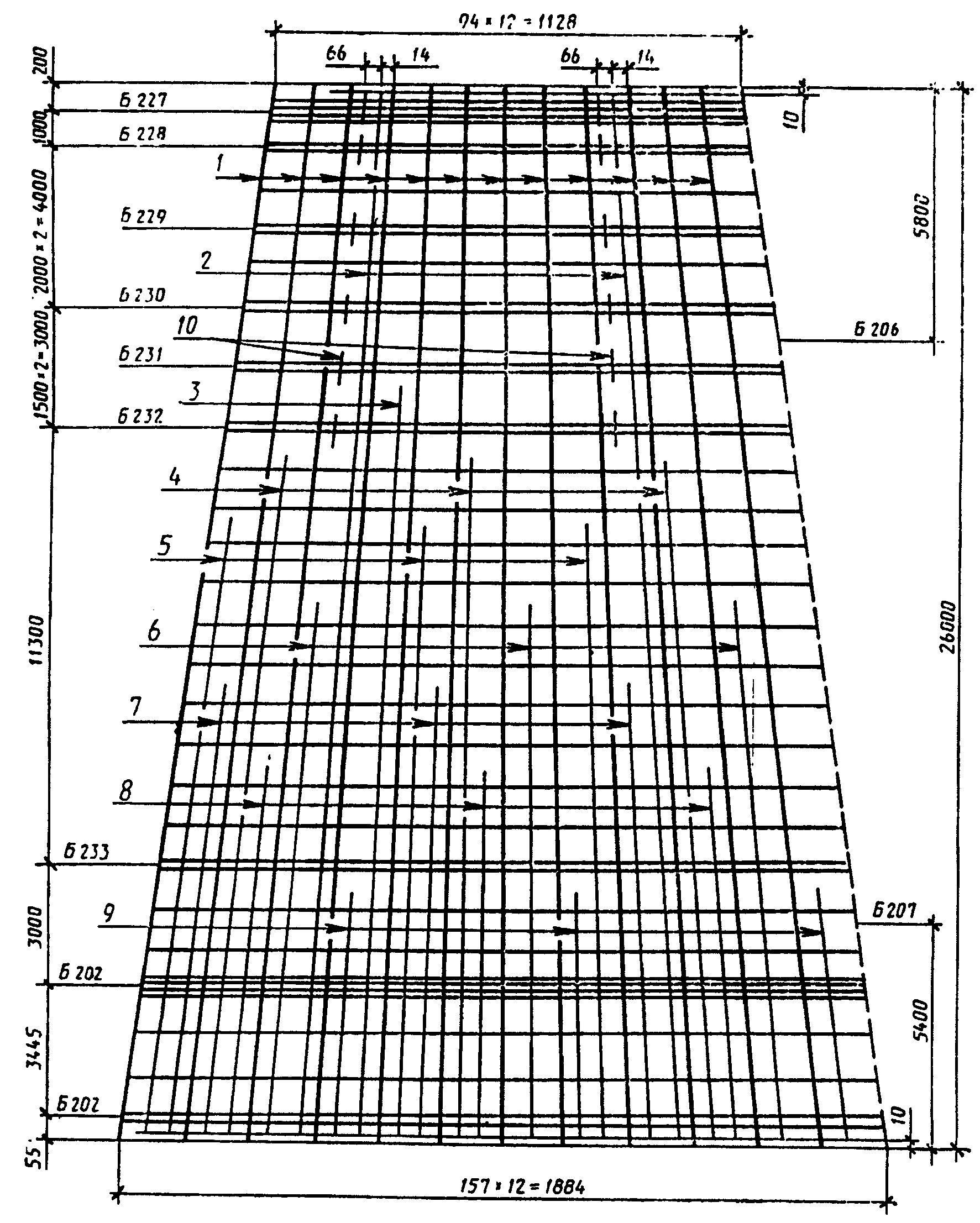

СК26.1-2.0 Армирование стойки (в развертке)

рис. 8

Черт. 8

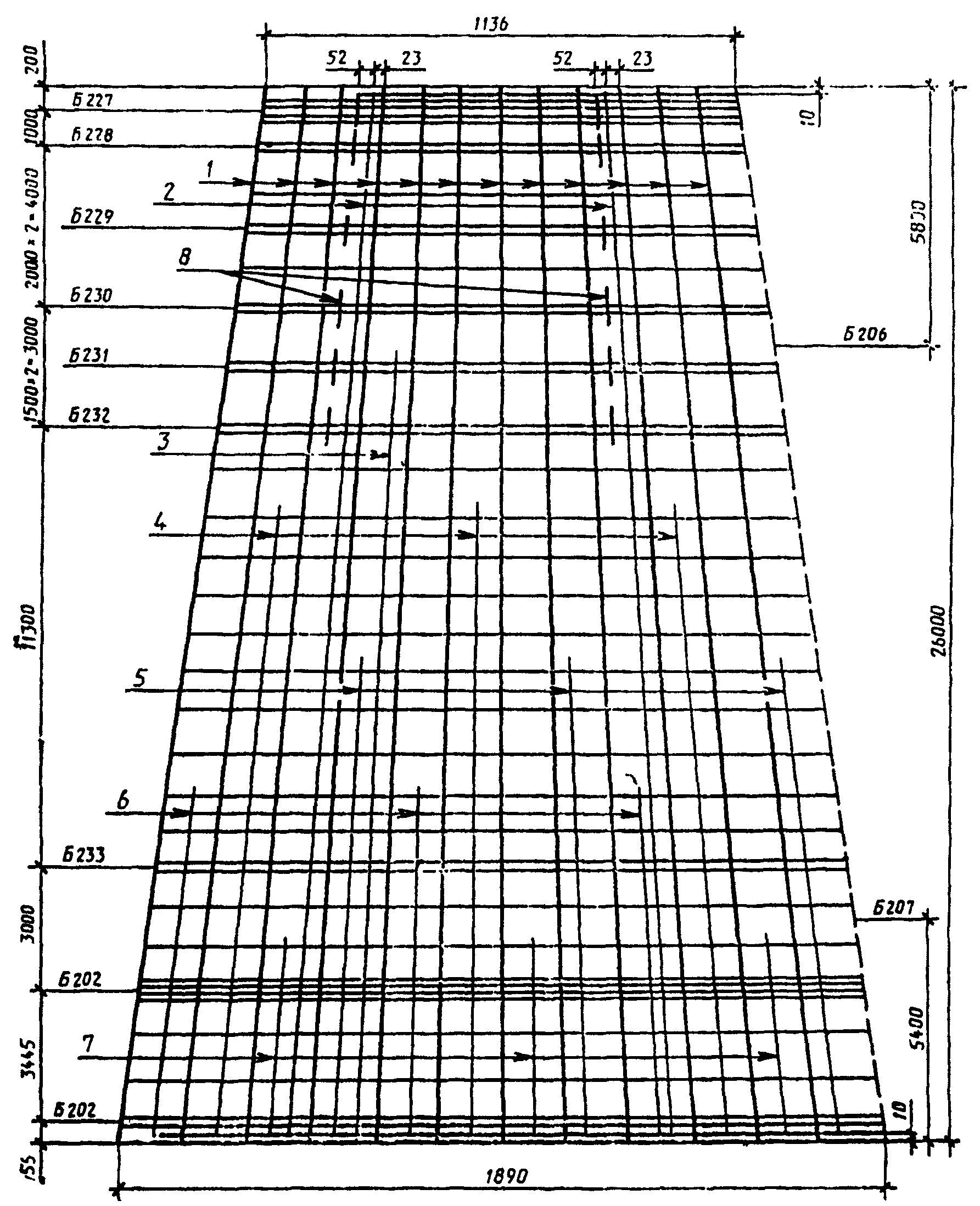

СК26.1-2.1
Армирование стойки (в развертке)

рис. 9

Черт. 9

СК26.1-2.2
Армирование стойки (в развертке)

рис. 10

Черт. 10

СК26.1-2.5
Армирование стойки (в развертке)

рис. 11

Черт. 11

СК26.1-2.4
Армирование стойки (в развертке)

рис. 12

Черт. 12

СК26.1-2.3
Армирование стойки (в развертке)

рис. 13

Черт. 13

СК26.1-3.0
Армирование стойки (в развертке)

рис. 14

Черт. 14

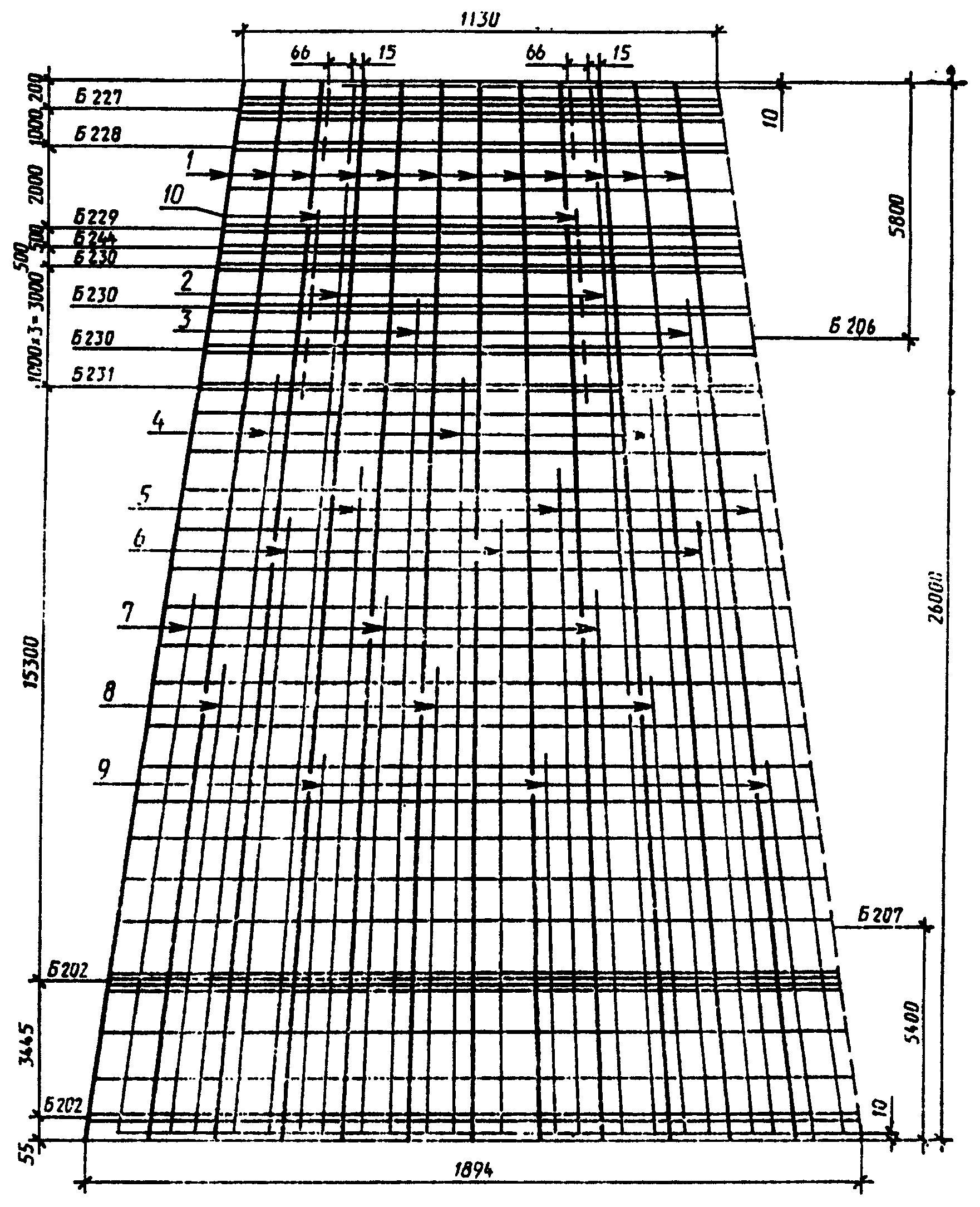

СК26.1-3.1
Армирование стойки (в развертке)

рис. 15

Черт. 15

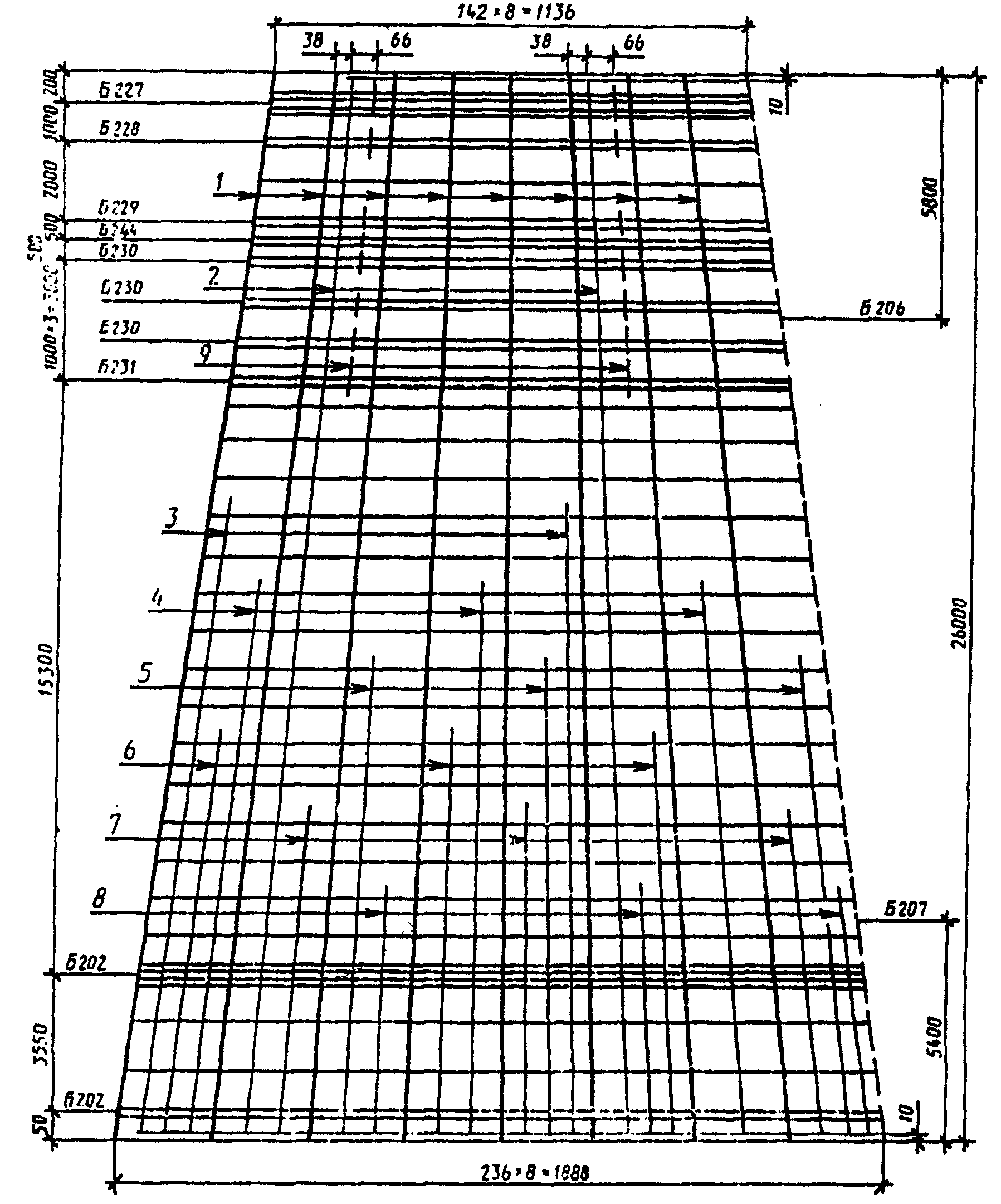

СК26.1-3.4
Армирование стойки (в развертке)

рис. 16

Черт. 16

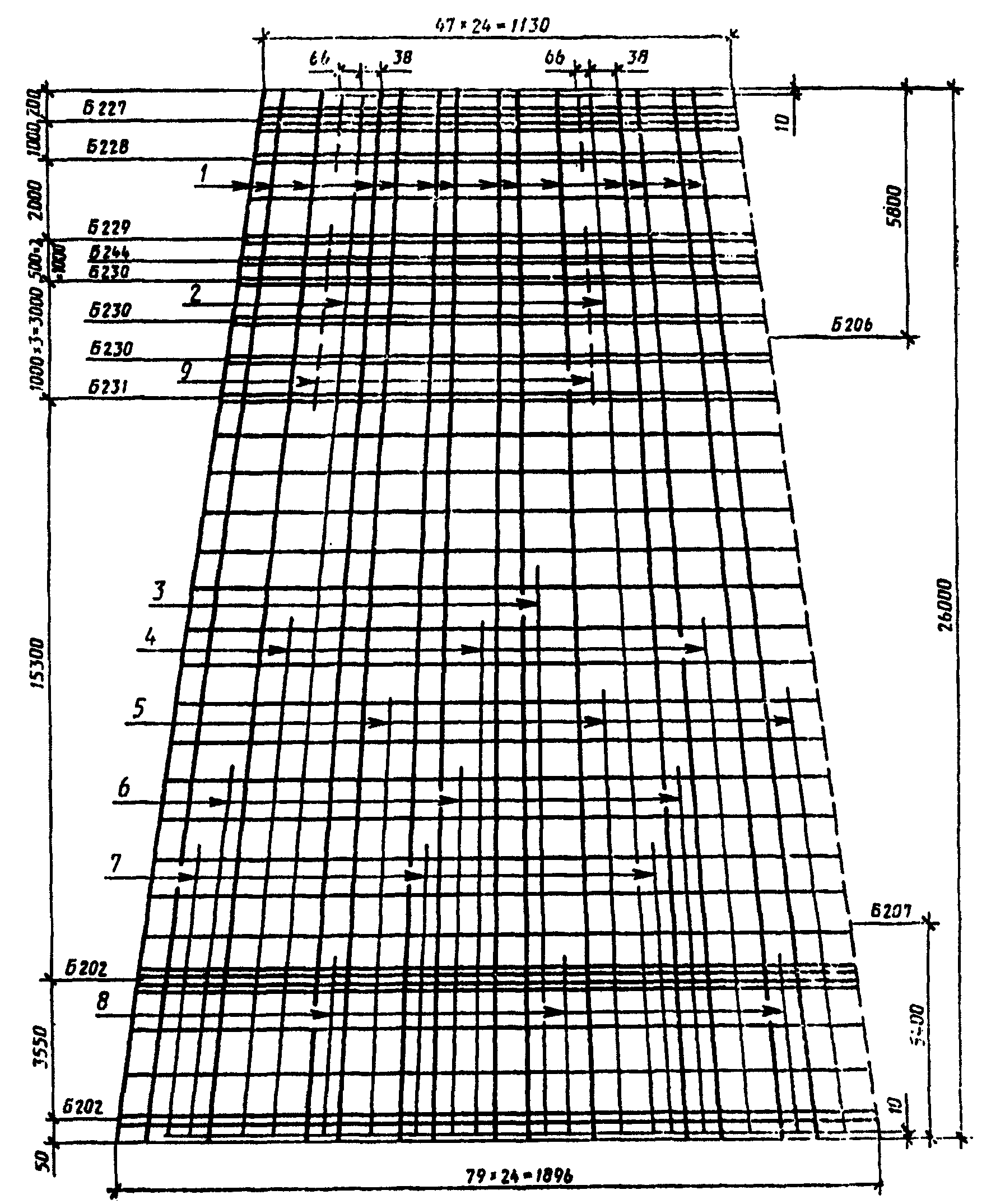

СК26.1-3.3 Армирование стойки (в развертке)

рис. 17

Черт. 17

СК26.1-4.0
Армирование стойки (в развертке)

рис. 18

Черт. 18

Примечание. Стойки устанавливаются узким концом вниз.

СК26.1-4.1
Армирование стойки (в развертке)

рис. 19

Черт. 19

Примечание. Стойки устанавливаются узким концом вниз.

СК26.1-5.1
Армирование стойки (в развертке)

рис. 20

Черт. 20

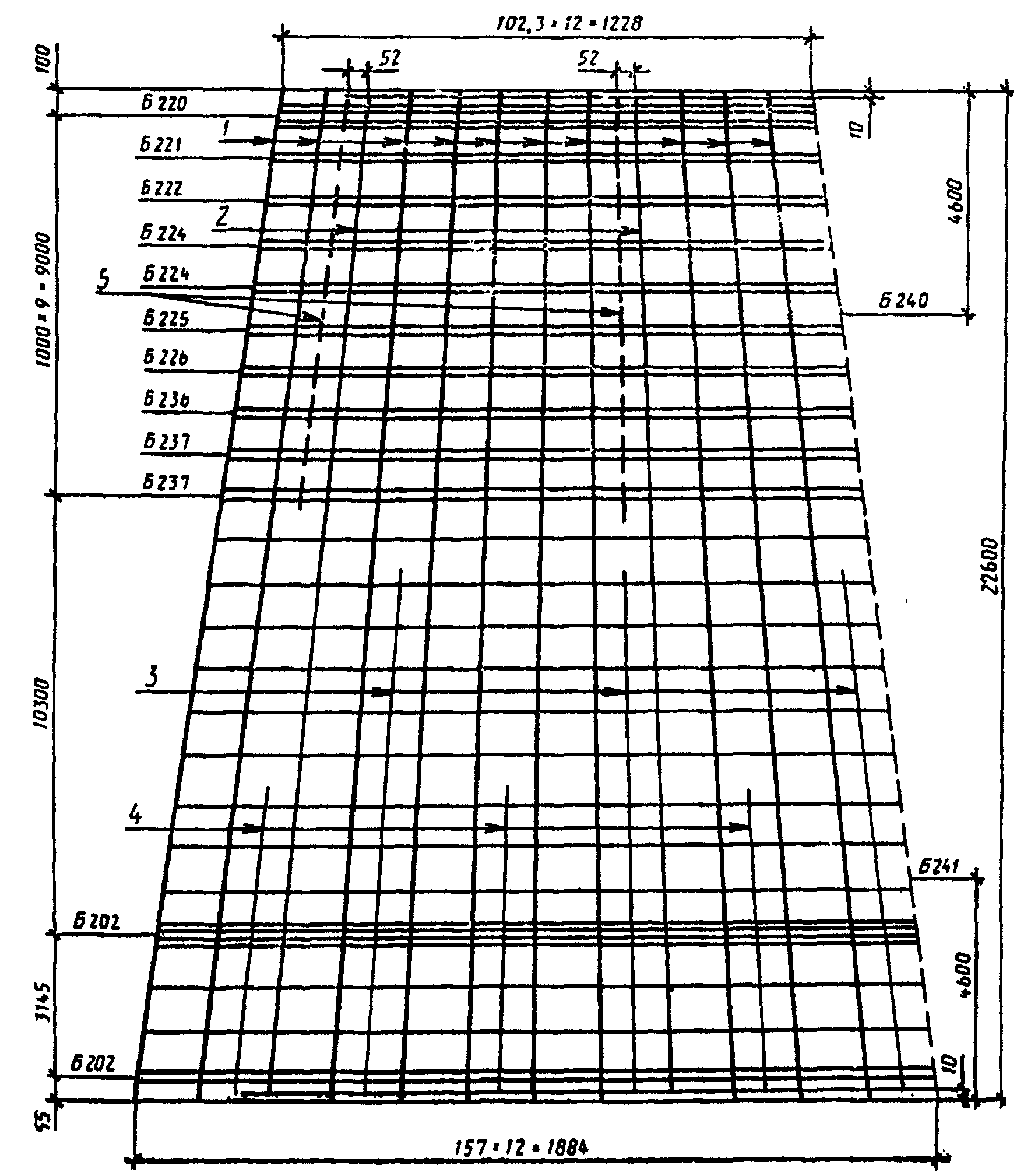

СК22.1-1.0
Армирование стойки (в развертке)

рис. 21

Черт. 21

СК22.1-1.1
Армирование стойки (в развертке)

рис. 22

Черт. 22

СК22.1-1.2
Армирование стойки (в развертке)

рис. 23

Черт. 23

СК22.1-2.0

Армирование стойки (в развертке)

рис. 24

Черт. 24

СК22.1-2.1 Армирование стойки (в развертке)

рис. 25

Черт. 25

СК22.1-2.2
Армирование стойки (в развертке)

рис. 26

Черт. 26

СК22.1-3.0
Армирование стойки (в развертке)

рис. 27

Черт. 27

СК22.1-3.1
Армирование стойки (в развертке)

рис. 28

Черт. 28

СК22.1-3.2
Армирование стойки (в развертке)

рис. 29

Черт. 29

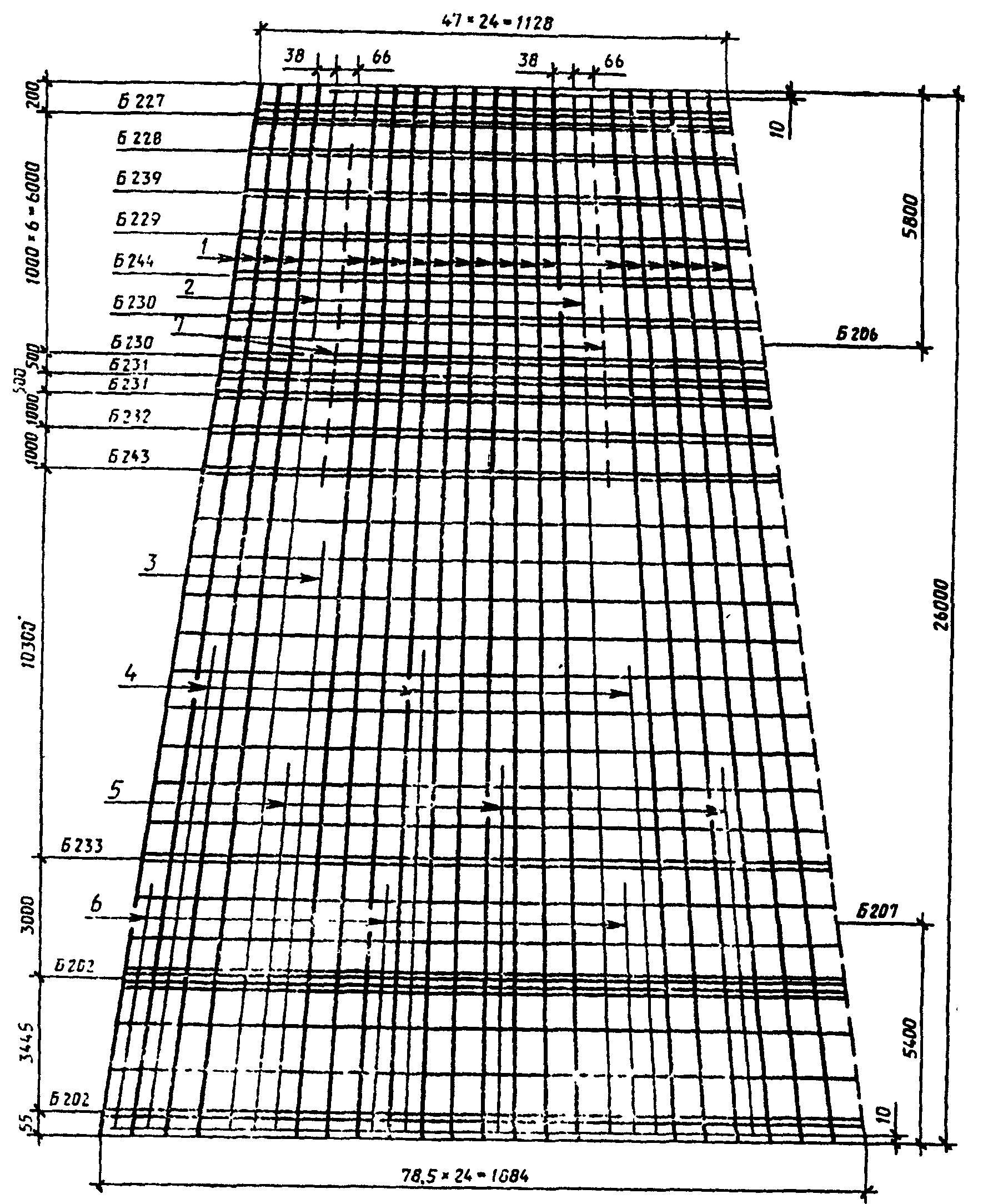

СК26.1-6.0
Армирование стойки (в развертке)

рис. 30

Черт. 30

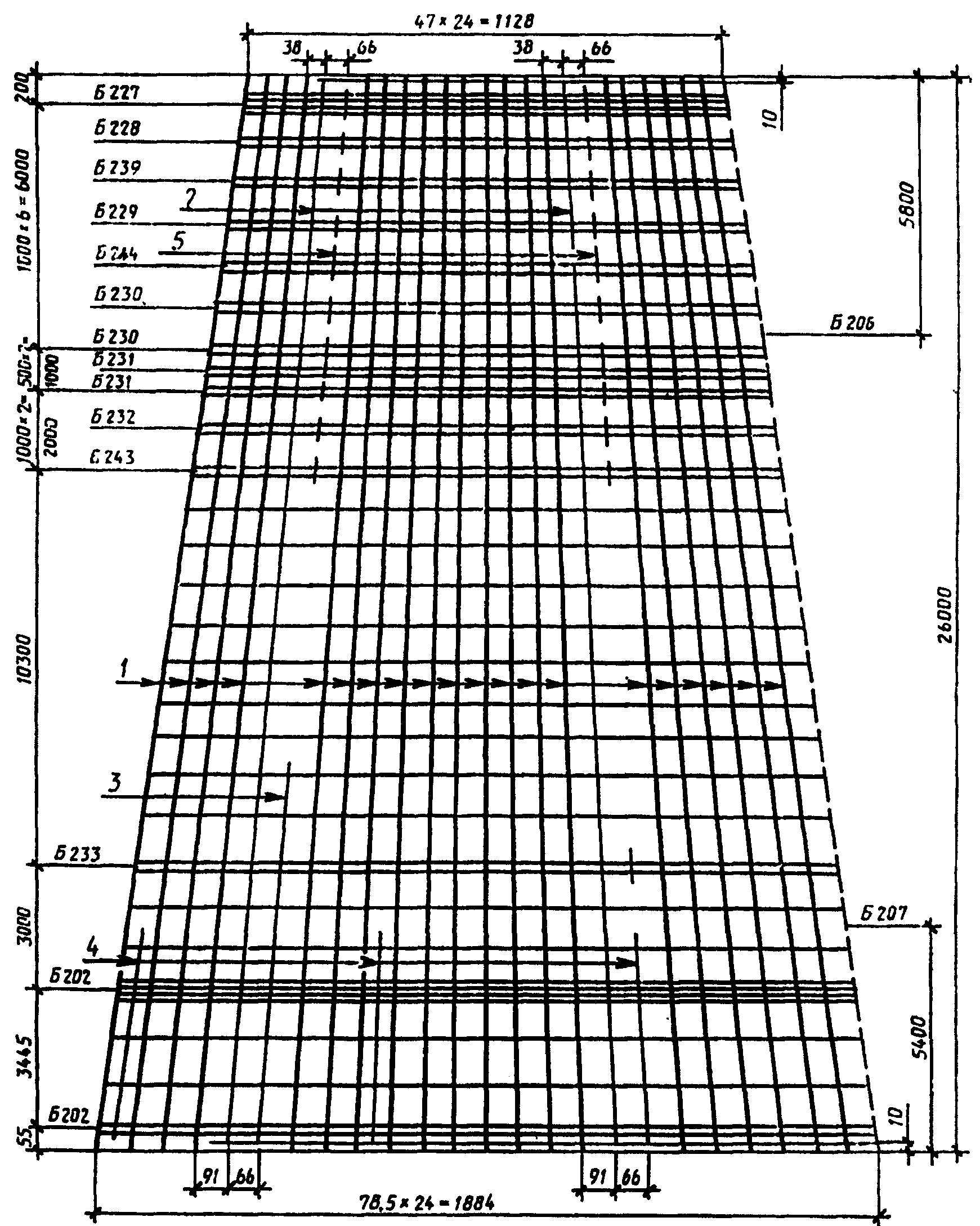

СК26.1-6.1 Армирование стойки (в развертке)

рис. 31

Черт. 31

СК26.1-6.2

Армирование стойки (в развертке)

рис. 32

Черт. 32

СК26.2-1.0
Армирование стойки (в развертке)

рис. 33

Черт. 33

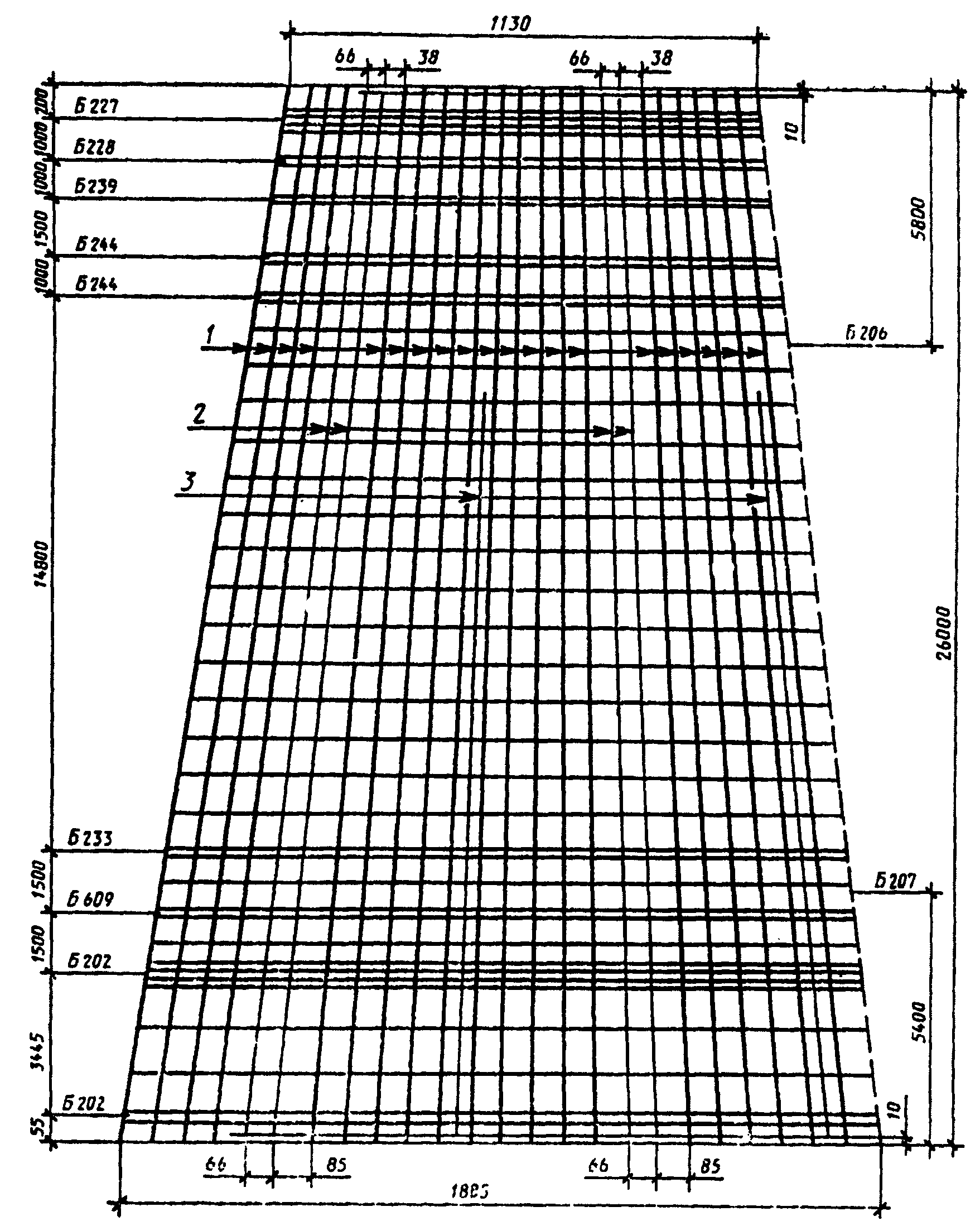

СК26.2-1.1
Армирование стойки (в развертке)

рис. 34

Черт. 34

СК26.2-1.2
Армирование стойки (в развертке)

рис. 35

Черт. 35

СК22.2-1.0
Армирование стойки (в развертке)

рис. 36

Черт. 36

СК22.2-1.1
Армирование стойки (в развертке)

рис. 37

Черт. 37

СК22.2-1.2
Армирование стойки (в развертке)

рис. 38

Черт. 38

СК22.3-1.0 Армирование стойки (в развертке)

рис. 39

Черт. 39

СК22.3-1.1

Армирование стойки (в развертке)

рис. 40

Черт. 40

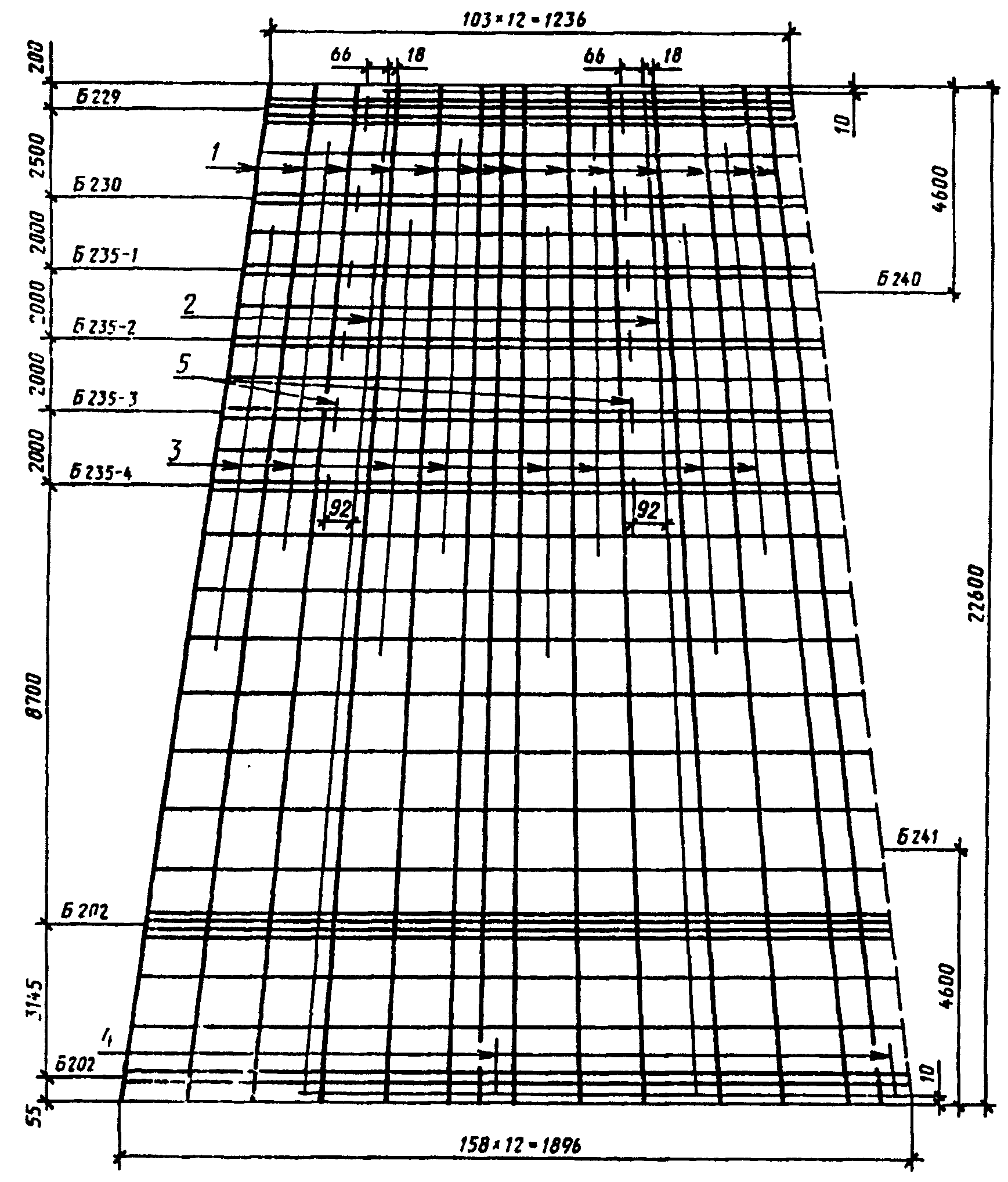

СК22.3-1.2
Армирование стойки (в развертке)

рис. 41

Черт. 41

Расположение напрягаемой арматуры должно соответствовать приведенному на черт. 42 - 45.

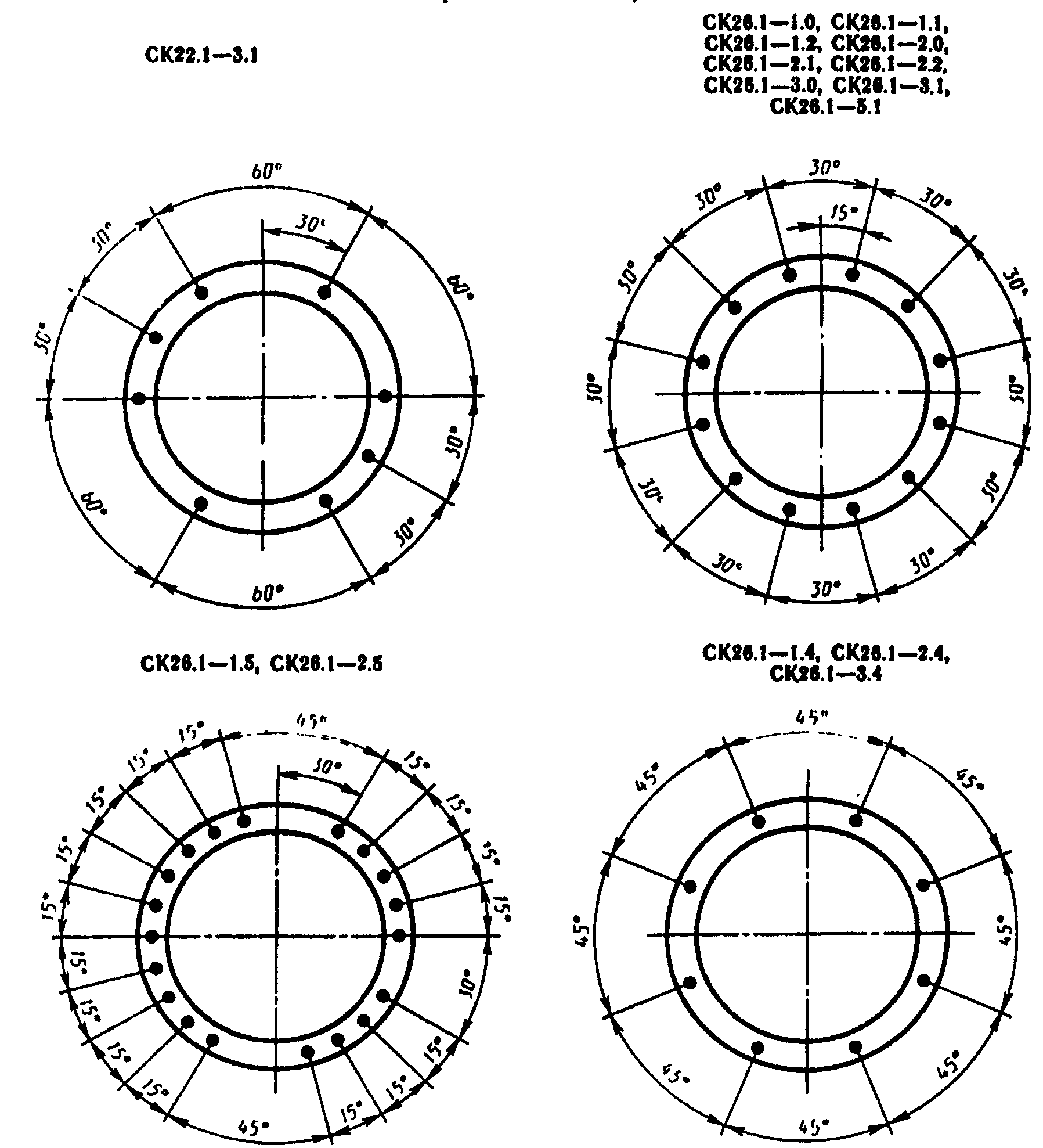

Расположение напрягаемых стержней в стойках марок СК26.1-1.0, СК26.1-1.1, СК26.1-1.2, СК26.1-2.0, СК26.1-2.1, СК26.1-2.2, СК26.1-3.0, СК26.1-3.1, СК26.1-5.1, СК26.1-1.5, СК26.1-1.3, СК26.1-1.4, СК26.1-2.4, СК26.1-3.4, СК22.1-3.1 (закладные изделия траверс ориентированы по вертикальной оси)

рис. 42

Черт. 42

Расположение напрягаемых стержней в стойках марок СК26.1-1.3, СК26.1-2.3, СК26.1-3.3, СК22.2-1.1, СК26.1-4.1, СК22.1-1.0, СК22.1-1.1, СК22.1-2.0, СК22.1-2.1, СК22.1-3.0, СК22.2-1.0, СК22.1-2.2 (закладные изделия траверс ориентированы по вертикальной оси)

рис. 43

Черт. 43

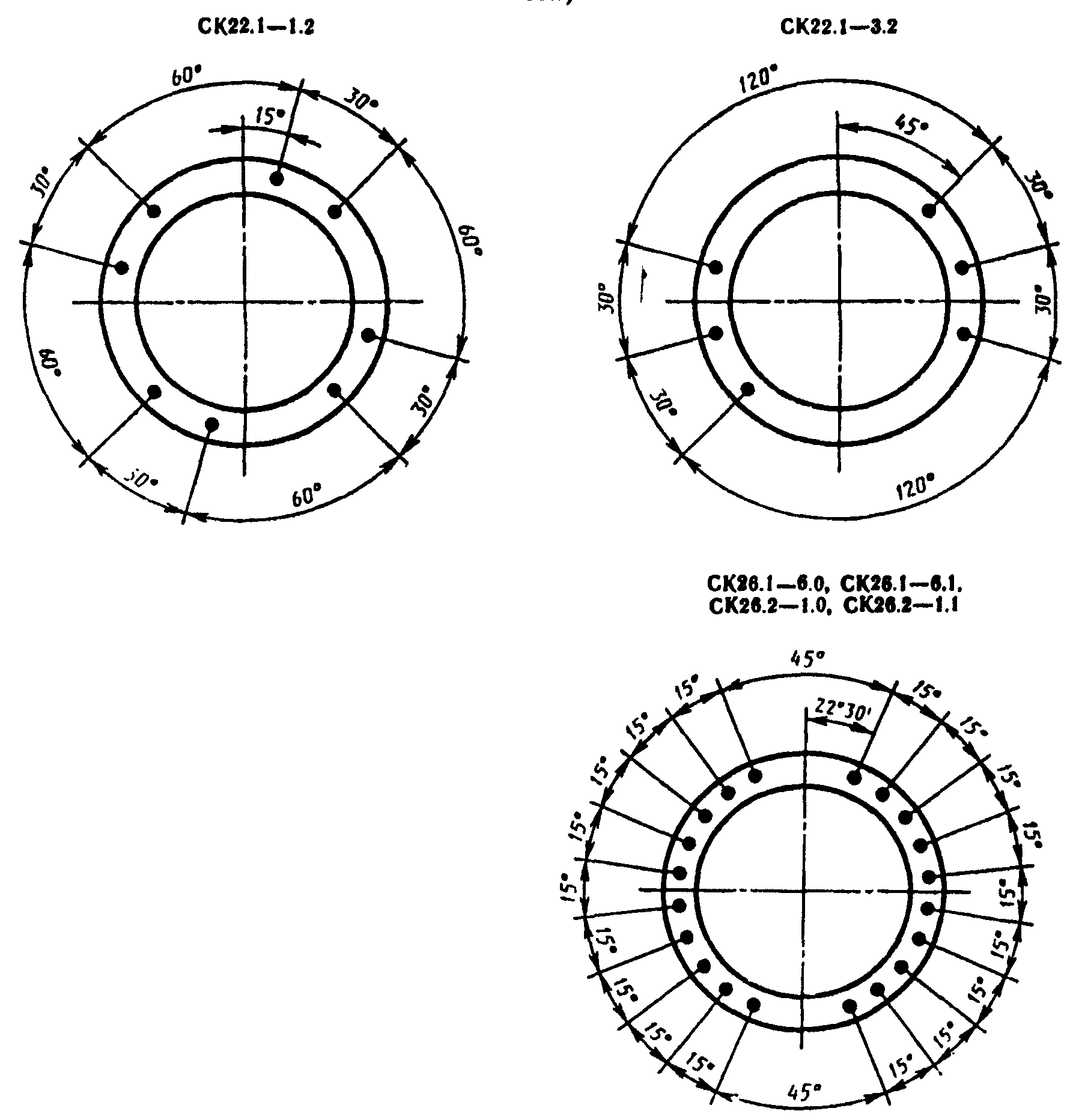

Расположение напрягаемых стержней в стойках марок СК22.1-1.2, СК22.1-3.2, СК26.1-6.0, СК26.1-6.1, СК26.2-1.0, СК26.2-1.1 (закладные изделия траверс ориентированы по вертикальной оси)

рис. 44

Черт. 44

Расположение напрягаемых стержней в стойках марок СК26.2-1.2, СК22.2-1.2, СК22.3-1.1, СК22.3-1.2, СК26.1-6.2, СК22.3-1.0 (закладные изделия траверс ориентированы по вертикальной оси)

рис. 45

Черт. 45

Примечание. На чертежах арматурных каркасов напрягаемая арматура обозначена цифрой I и выделена жирными линиями.

8. Стыковые соединения стержневой напрягаемой арматуры следует выполнять контактной стыковой сваркой по ГОСТ 14098-85.

9. Усилия натяжения напрягаемой арматуры, контролируемые по окончании натяжения на упоры, должны соответствовать приведенным в табл. 2.

10. Поперечное армирование стоек выполняют из спирали с переменным шагом по длине стойки.

Значения шага спирали по длине стойки должны соответствовать указанным в табл. 4.

11. Спираль следует привязать вязальной проволокой к продольной арматуре в каждом третьем пересечении.

При механической намотке спирали с натяжением не менее 1 кН (0,1 тс) привязку спирали к продольной арматуре осуществляют только на концевых участках длиной 0,5 м.

12. Монтажные кольца устанавливают с шагом 1,0 м по длине стойки, а также в местах окончания стержней ненапрягаемой арматуры и в местах установки закладных изделий с обязательной приваркой колец к концам стержней ненапрягаемой арматуры, к закладным изделиям и смежным с ними стержням продольной арматуры.

Два монтажных кольца по концам стойки следует приварить ко всем стержням ненапрягаемой продольной арматуры.

Примечание. На развертках арматурных каркасов монтажные кольца показаны поперечными линиями.

13. Спецификация арматурных элементов на стойку приведена в табл. 3.

Таблица 3

Спецификация арматуры на один элемент

Обозначения стоекЭскизНомер позицииДиаметр, ммДлина, ммКоличество позицийОбщая длина, м
СК26.1-1.1рис. 461Ø 12AV2600012312,0
2Ø 12AV25980252,0
3Ø 12AV16400116,4
4Ø 12AV14500343,5
5Ø 12AV12600337,8
6Ø 12AV10500331,5
7Ø 12AV7000321,0
8Ø 12AV150203,0

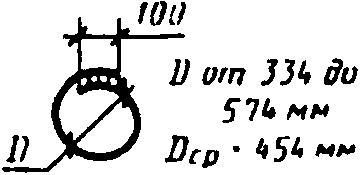

рис. 47Ø 8AIlср = 15504265,1
рис. 48Ø 4BI--590,0
СК26.1-1.2рис. 491Ø 12AVI2600012312,0
2Ø 12AVI25980252,0
3Ø 12AVI15100115,1
4Ø 12AVI12500337,5
5Ø 12AVI9000327,0
6Ø 12AVI4400313,2
7Ø 12AVI150203,0

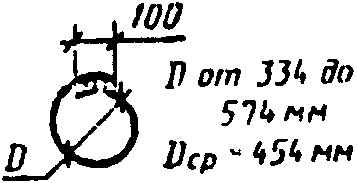

рис. 50Ø 8AIlср = 15504265,1

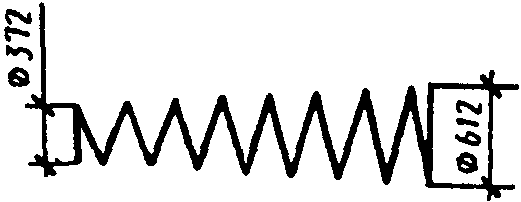

рис. 51Ø 4BI--452,0
СК26.1-1.5рис. 521Ø 12К72600019494,0
2Ø 12AI25980252,0
3Ø 12AI13300113,3
4Ø 12AI150203,0
5Ø 12AI50021,0
рис. 53Ø 8AIlср = 15504265,1
рис. 54Ø 4BI--328,0
СК26.1-1.4рис. 551Ø 14К19260008208,0
2Ø 12AV25980252,0
3Ø 12AV15600115,6
4Ø 12AV13500340,5
5Ø 12AV10900332,7
6Ø 12AV7000321,0
7Ø 12AV150243,6
рис. 56Ø 8AIlср = 14554261,1
рис. 57Ø 5BI--451,0
СК26.1-1.3рис. 581Ø 12К72600014364,0
2Ø 12AV25980252,0
3Ø 12AV14100114,1
4Ø 12AV11600334,8
5Ø 12AV8200324,6
6Ø 12AV150203,0
рис. 59Ø 8AIlср = 15504265,1

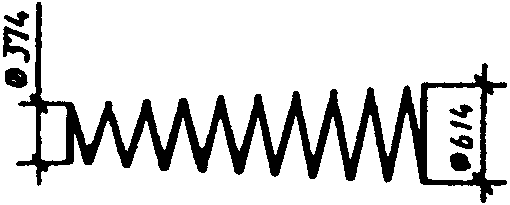

рис. 60Ø 4BI--339,0
СК26.1-2.1рис. 611Ø 12AV2600012312,0
2Ø 12AV25980252,0
3Ø 12AV19700119,7
4Ø 12AV15800347,4
5Ø 12AV11900335,7
6Ø 12AV8600325,8
7Ø 12AV4900314,7
8Ø 12AV150121,8
рис. 62Ø 8AIlср = 15503858,9

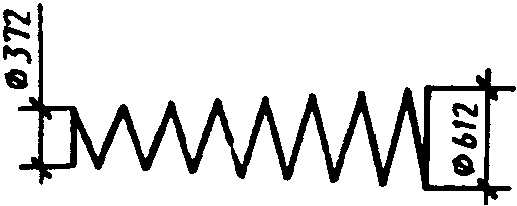

рис. 63Ø 5BI--590,0
СК26.1-2.2рис. 641Ø 12AVI2600012312,0
2Ø 12AVI25980252,0
3Ø 12AVI15100115,1
4Ø 12AVI12500337,5
5Ø 12AVI9000327,0
6Ø 12AVI4400313,2
7Ø 12AVI150121,8

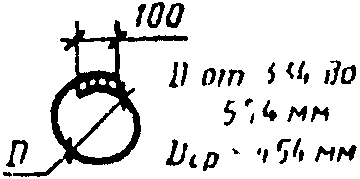

рис. 65Ø 8AIlср = 15503757,3
рис. 66Ø 5BI--590,0
СК26.1-2.5рис. 671Ø 12К72600019494,0
2Ø 12AI25980252,0
3Ø 12AI13300113,3
4Ø 12AI150142,1
5Ø 12AI50021,0

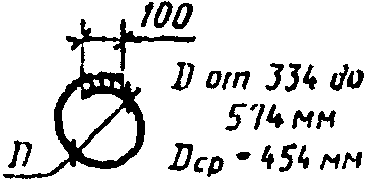

рис. 68Ø 8AIlср = 15503858,9
рис. 69Ø 5BI--328,0
СК26.1-2.4рис. 701Ø 14К19260008208,0
2Ø 12AV25980252,0
3Ø 12AV15900115,6
4Ø 12AV13500340,5
5Ø 12AV10900332,7
6Ø 12AV7000321,0
7Ø 12AV150243,6

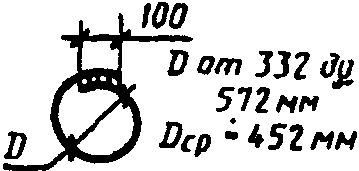

рис. 71Ø 8AIlср = 15553859,1

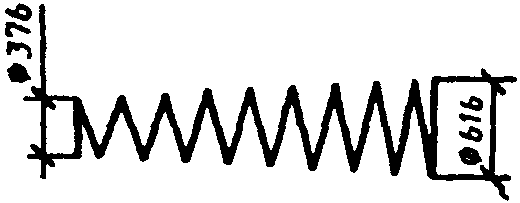

рис. 72Ø 5BI--451,0
СК26.1-2.3рис. 731Ø 12К72600014364,0
2Ø 12AV25980252,0
3Ø 12AV14100114,1
4Ø 12AV11600334,8
5Ø 12AV8200324,6
6Ø 12AV150121,8
рис. 74Ø 8AIlср = 15503757,3
рис. 75Ø 4BI--339,0
СК26.1-3.1рис. 761Ø 12AV2600012312,0
2Ø 12AV25980252,0
3Ø 12AV21000242,0
4Ø 12AV19000357,0
5Ø 12AV17000351,0
6Ø 12AV15300345,9
7Ø 12AV13500340,5
8Ø 12AV11700335,1
9Ø 12AV9400328,2
10Ø 12AV150162,4

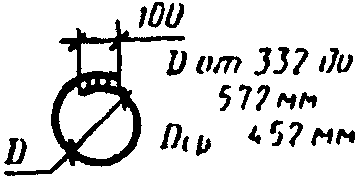

рис. 77Ø 8AIlср = 15454163,4

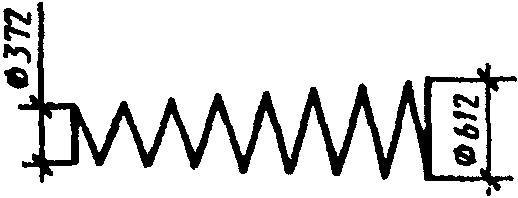

рис. 78Ø 5BI--590,0
СК26.1-3.4рис. 791Ø 14К19260008208,0
2Ø 12AV25980252,0
3Ø 12AV15600231,2
4Ø 12AV13500340,5
5Ø 12AV11700335,1
6Ø 12AV10100330,3
7Ø 12AV8200324,6
8Ø 12AV6100318,3
9Ø 12AV150162,4
10Ø 12AV50021,0

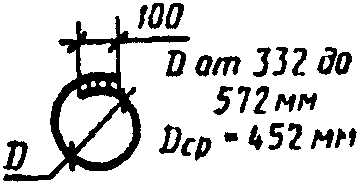

рис. 80Ø 8AIlср = 15454264,9
рис. 81Ø 5BI--451,0
СК26.1-3.3рис. 821Ø 12К72600014364,0
2Ø 12AV25980252,0
3Ø 12AV14500114,5
4Ø 12AV12500337,5
5Ø 12AV10600331,8
6Ø 12AV8800326,4
7Ø 12AV6500319,5
8Ø 12AV3900311,7
9Ø 12AV150162,4
рис. 83Ø 8AIlср = 15454163,4
рис. 84Ø 5BI--339,0
СК26.1-4.1рис. 851Ø 12AV2600017442,0
2Ø 12AV25980252,0
3Ø 12AV9400437,6
4Ø 12AV500105,0

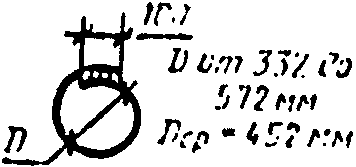

рис. 86Ø 8AIlср = 15453859,0
рис. 87Ø 4BI--486,0
СК26.1-5.1рис. 881Ø 12AV2600012312,0
2Ø 12AV25980252,0
3Ø 12AV21700121,7
4Ø 12AV18800356,4
5Ø 12AV15200345,6
6Ø 12AV14200342,6
7Ø 12AV12300336,9
8Ø 12AV10600331,8
9Ø 12AV9700329,1
10Ø 12AV8800326,4
11Ø 12AV5200315,6
12Ø 12AV150142,1

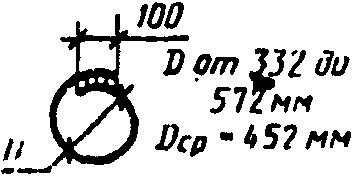

рис. 89Ø 8AIlср = 15454061,9
рис. 90Ø 5BI--590,0
СК22.1-1.1рис. 911Ø 12AV2260010226,0
2Ø 12AV22580245,2
3Ø 12AV10200220,4
4Ø 12AV150203,0
5Ø 12AV50021,0
рис. 92Ø 8AIlср = 15953962,2

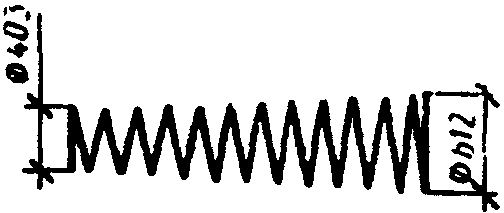

рис. 93Ø 4BI--527,0
СК22.1-1.2рис. 941Ø 12AVI226008180,8
2Ø 12AVI22580245,2
3Ø 12AVI580015,8
4Ø 12AVI150203,0
5Ø 12AVI50021,0
рис. 95Ø 8AIlср = 15923962,1
рис. 96Ø 4BI--527,2
СК22.1-2.1рис. 971Ø 12AV2260010226,0
2Ø 12AV22580245,2
3Ø 12AV15800115,8
4Ø 12AV9800329,4
5Ø 12AV5100315,3
6Ø 12AV150162,4

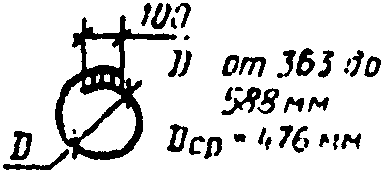

рис. 98Ø 8AIlср = 15953759,0
рис. 99Ø 4BI--527,0
СК22.1-2.2рис. 1001Ø 12AVI2260010226,0
2Ø 12AVI22580245,2
3Ø 12AVI930019,3
4Ø 12AVI5000315,0
5Ø 12AVI150162,4
6Ø 12AVI50021,0
рис. 101Ø 8AIlср = 15923758,9
рис. 102Ø 4BI--527,2
СК22.1-3.1рис. 1031Ø 12AV226008180,8
2Ø 12AV22580245,2
3Ø 12AV150203,0
рис. 104Ø 8AIlср = 15953962,2
рис. 105Ø 4BI--520,5
СК22.1-3.2рис. 1061Ø 12AVI226006135,6
2Ø 12AVI22580245,2
3Ø 12AVI740017,4
4Ø 12AVI150203,0
рис. 107Ø 8AIlср = 15923962,1
рис. 108Ø 4BI--527,0
СК26.1-6.1рис. 1091Ø 12AV2600020520,0
2Ø 12AV25980251,9
3Ø 12AV940019,4
4Ø 12AV5100315,3
5Ø 12AV150243,6
рис. 110Ø 8AIlср = 15454570,0

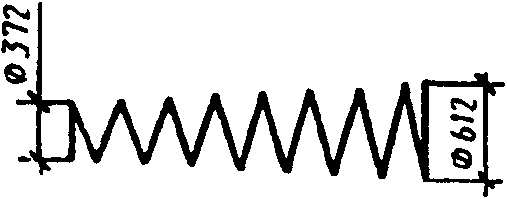

рис. 111Ø 4BI--505,0
СК26.1-6.2рис. 1121Ø 12AVI2600018468,0
2Ø 12AVI259804103,8
3Ø 12AVI150223,3
рис. 113Ø 8AIlср = 15454570,0
рис. 114Ø 4BI--452,0
СК26.2-1.1рис. 1151Ø 12AV2600020520,0
2Ø 12AV259804104,0
3Ø 12AV17900235,8
рис. 116Ø 8AIlср = 15444163,3
рис. 117Ø 4BI--590,0
СК26.2-1.2рис. 1181Ø 12AVI2600018468,0
2Ø 12AVI25980252,0
3Ø 12AVI20600120,6
4Ø 12AVI150142,1
рис. 119Ø 8AIlср = 15444163,3
рис. 120Ø 4BI--590,0
СК22.2-1.1рис. 1211Ø 12AV2260022497,2
2Ø 12AV22580490,4
3Ø 12AV8800326,4
4Ø 12AV5200315,6
5Ø 12AV150182,7

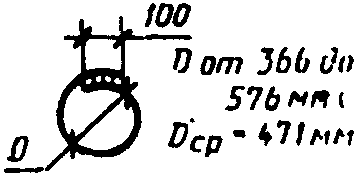

рис. 122Ø 8AIlср = 16043861,0
рис. 123Ø 4BI--540,0
СК22.2-1.2рис. 1241Ø 12AVI2260018406,3
2Ø 12AVI22580490,4
3Ø 12AVI9600219,2
4Ø 12AVI6400319,2
5Ø 12AVI150182,7
рис. 125Ø 8AIlср = 16043861,0
рис. 126Ø 4BI--540,0
СК22.3-1.1рис. 1271Ø 12AV2260014316,4
2Ø 12AV22580245,2
3Ø 12AV1100010110,0
4Ø 12AV50021,0
5Ø 12AV150121,8
рис. 128Ø 8AIlср = 16043454,6
рис. 129Ø 4BI--580,0
СК22.3-1.2рис. 1301Ø 12AVI2260014316,4
2Ø 12AVI22580245,2
3Ø 12AVI11000888,0
4Ø 12AVI50021,0
5Ø 12AVI150121,8

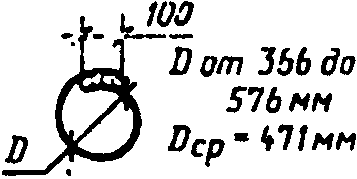

рис. 131Ø 8AIlср = 16043454,6
рис. 132Ø 4В1--580,0
СК26.1-1.0рис. 1331Ø 12AIV2600012312,0
2Ø 12AIV25980252,0
3Ø 12AIV19100119,1
4Ø 12AIV17100351,3
5Ø 12AIV15100345,3
6Ø 12AIV13200339,6
7Ø 12AIV11200333,6
8Ø 12AIV8800326,4
9Ø 12AIV6200318,6
10Ø 12AIV150203,0
рис. 134Ø 8AIlср = 15504265,1
рис. 135Ø 4BI--590,0
СК26.1-2.0рис. 1361Ø 12AIV2600012312,0
2Ø 12AIV25980252,0
3Ø 12AIV19100119,1
4Ø 12AIV17100351,3
5Ø 12AIV15100345,3
6Ø 12AIV13200339,6
7Ø 12AIV11200333,6
8Ø 12AIV8800326,4
9Ø 12AIV6200318,6
10Ø 12AIV150121,8

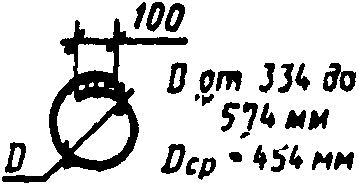

рис. 137Ø 8AIlср = 15503858,9

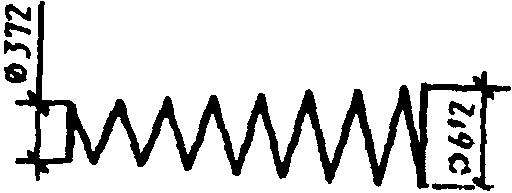

рис. 138Ø 5BI--590,0
СК26.1-3.0рис. 1391Ø 12AIV2600012312,0
2Ø 12AIV25980252,0
3Ø 12AIV21000121,0
4Ø 12AIV19700359,1
5Ø 12AIV18300354,9
6Ø 12AIV16800350,4
7Ø 12AIV14600343,8
8Ø 12AIV12800338,4
9Ø 12AIV10800332,4
10Ø 12AIV9700329,1
11Ø 12AIV8100324,3
12Ø 12AIV5100315,3
13Ø 12AIV150162,4
рис. 140Ø 8AIlср = 15454264,9
рис. 141Ø 5BI--590,0
СК26.1-4.0рис. 1421Ø 12AIV2600020520,0
2Ø 12AIV25980252,0
3Ø 12AIV8800326,4
4Ø 12AIV6700320,1
рис. 143Ø 8AIlср = 15453859,0
рис. 144Ø 4BI--486,0
СК22.1-1.0рис. 1451Ø 12AIV2260010226,0
2Ø 12AIV22580245,2
3Ø 12AIV11800335,4
4Ø 12AIV7300321,9
5Ø 12AIV150203,0

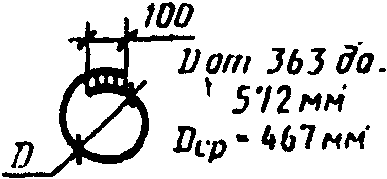

рис. 146Ø 8AIlср = 16923962,1
рис. 147Ø 4BI--520,5
СК22.1-2.0рис. 1481Ø 12AIV2260010226,0
2Ø 12AIV22580367,7
3Ø 12AIV13500340,5
4Ø 12AIV10200330,6
5Ø 12AIV7700323,1
6Ø 12AIV3600310,8
7Ø 12AIV150162,4
рис. 149Ø 8AIlср = 15923759,0

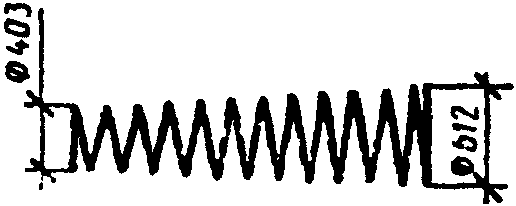

рис. 150Ø 4BI--527,2
СК22.1-3.0рис. 1511Ø 12AIV2260010226,0
2Ø 12AIV22580367,7
3Ø 12AIV150203,0
рис. 152Ø 8AIlср = 15923962,1

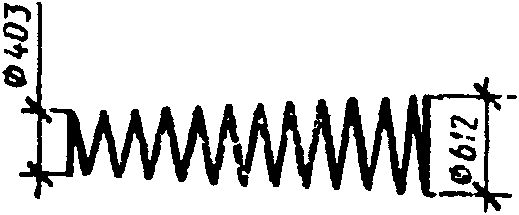

рис. 153Ø 4BI--527,2
СК26.1-6.0рис. 1541Ø 12AIV2600020520,0
2Ø 12AIV25980252,0
3Ø 12AIV14500114,5
4Ø 12AIV12200336,6
5Ø 12AIV9500328,5
6Ø 12AIV6200318,6
7Ø 12AIV150223,3
рис. 155Ø 8AIlср = 15454570,0
рис. 156Ø 4BI--590,0
СК26.2-1.0рис. 1571Ø 12AIV2600020520,0
2Ø 12AIV2598012311,8
рис. 158Ø 8AIlср = 15444163,3
рис. 159Ø 4BI--590,0
СК22.2-1.0рис. 1601Ø 14AIV2260022497,2
2Ø 12AIV22580245,2
3Ø 12AIV14700344,1
4Ø 12AIV11700335,1
5Ø 12AIV150182,7
рис. 161Ø 8AIlср = 16043861,0
рис. 162Ø 4BI--540,0
СК22.3-1.0рис. 1631Ø 14AIV2260014316,4
2Ø 12AIV22580490,3
3Ø 12AIV12000336,0
4Ø 12AIV11000666,0
5Ø 12AIV50021,0
6Ø 12AIV150121,8
рис. 164Ø 8AIlср = 16043454,6
рис. 165Ø 4BI--580,0

Примечание. При изготовлении монтажных колец допускается применять контактную сварку. При этом длина нахлестки соединяемых концов должна быть не менее 10 мм.

Таблица 4

рис. 166

мм

Марка стойкиДиаметр спиралиШаг спирали (числитель) на длине участка (знаменатель)
l 1l 2l 3l 4l 5
СК26.1-1.0 СК26.1-1.14BI50/350080/220000050/500
СК26.1-1.2120/22000
СК26.1-1.5200/22000
СК26.1-1.45BI120/22000
СК26.1-1.34BI200/22000
СК26.1-2.080/22000
СК26.1-2.1 СК26.1-2.25BI
СК26.1-2.5200/22000
СК26.1-2.4120/22000
СК26.1-2.34BI200/22000
СК26.1-3.0 СК26.1-3.15BI80/22000
СК26.1-3.4120/22000
СК26.1-3.3200/22000
СК26.1-4.0 СК26.1-4.14BI50/500100/2200050/3500
СК26.1-5.15BI50/350080/2200050/500
СК22.1-1.0 СК22.1-1.1 СК22.1-1.2 СК22.1-2.0 СК22.1-2.1 СК22.1-2.2 СК22.1-3.0 СК22.1-3.1 СК22.1-3.24BI50/320080/1890050/500
СК26.1-6.050/350080/22000
СК26.1-6.1100/22000
СК26.1-6.2120/22000
СК26.2-1.080/22000
СК26.2-1.1 СК26.2-1.280/18600
СК22.2-1.0 СК22.2-1.1 СК22.2-1.2 СК22.3-1.0 СК22.3-1.1 СК22.3-1.250/50080/1140050/10700

14. Расстояния между закладными изделиями по длине стойки указаны в табл. 5.

Таблица 5

Размещение закладных изделий

ОбозначениеРасстояния, мм (обозначения соответствуют черт. 1)
стоекс 0с 1с 2с 3с 4с 5с 6с 7с 8с 9с 10С 11
СК26.1-1200100010001000100010001000100010001000344555
СК26.1-2 СК26.1-3200 2001000 10002000 20002000 5001500 5001500 1000- 1000- 1000- -11300 -3445 344555 55
СК26.1-4 СК26.1-5 СК22.1-1200 200 1001000 1500 10003000 1000 10001000 1000 10003000 1000 1000- 2000 1000- 1500 1000- — 1000- — 1000- — 10003500 3445 31450 55 55
СК22.1-2 СК22.1-3100 1001000 10001000 10001000 10001000 10001000 10001000 10001000 1000- 1000- 10003145 314555 55
СК26.1-6200100010001000100010001000500 х 21000 х 210300344555
СК26.2-1 СК22.2-1200 3001000 10001000 10001500 10001000 100014800 10001500 1000- 2000- 1000- -3445 344555 55
СК22.3-120025002000200020002000----314555

Примечание. Размещение закладных изделий для одинаковых стоек с разным армированием одинаково, поэтому в марках стоек опущена последняя цифра.

15. Конструкция закладных изделий, а также подпятников стоек приведена в ГОСТ 22687.3-85.

16. Схемы опирания и загружения стоек при испытании по прочности, жесткости и трещиностойкости приведены в обязательном Приложении 1.

17. Значения контрольной нагрузки по проверке прочности, жесткости и трещиностойкости при испытании по схеме нормального режима, а также значения контрольного прогиба и контрольной ширины раскрытия трещин указаны в обязательном Приложении 2.

Значения контрольной нагрузки при испытании по схеме аварийного режима приведены в обязательном Приложении 1.

Приложение 1 Обязательное

СХЕМЫ ОПИРАНИЯ И ЗАГРУЖЕНИЯ СТОЕК ПРИ ИСПЫТАНИИ НА ПРОЧНОСТЬ, ЖЕСТКОСТЬ И ТРЕЩИНОСТОЙКОСТЬ

1. Схемы опирания и загружения стоек при испытании на прочность, жесткость и трещиностойкость указаны на чертеже.

2. Основные параметры схем опирания и загружения стоек при испытании указаны в таблице.

СХЕМА ОПИРАНИЯ И ЗАГРУЖЕНИЯ СТОЕК

а) Схема нормального режима

рис. 167

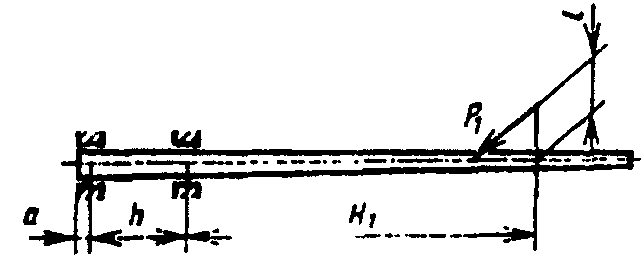

б) Схема аварийного режима

рис. 168

3. Значения контрольных нагрузок Р приведены в Приложении 2.

4. Нагрузки P_{1} прикладывают ступенями, составляющими 25% от расчетной, указанной в таблице данного приложения.

Обозначения стоекРазмеры, мР , кН (тс) 1
НhаH 1l
СК26.1-119,52,40,218,54,08,43 (0,85)
СК26.1-216,04,812,75 (1,30)
СК26.1-317,5
СК26.1-4---
СК26.1-514,54,810,10 (1,02)
СК22.1-1 СК22.1-2 СК22.1-3152,23,58,43 (0,85)
СК26.1-619,52,412,75 (1,30)
СК26.2-122,72,515,7 (1,60)
СК22.2-1152,210,01,7531,1 (3,17)
СК22.3-1---

Приложение 2 Обязательное

ЗНАЧЕНИЯ ПАРАМЕТРОВ, КОНТРОЛИРУЕМЫХ ПРИ ИСПЫТАНИИ СТОЕК

1. Значения контрольных нагрузок Р при проверке прочности, жесткости и трещиностойкости стоек, а также значения контрольного прогиба и контрольной ширины раскрытия трещин указаны в таблице.

2. Нагружение стоек производят ступенчато-возрастающими нагрузками. На каждой ступени обеспечивают выдержку не менее 10 мин, а при контрольных нагрузках — не менее 30 мин.

Контрольные значения прогибов стойки даны для точки приложения силы. Стрела прогиба, замеренная при испытании, должна быть уменьшена на значение, определяемое деформацией стенда.

Трещины измеряют на приопорном участке, а ширину раскрытия трещин определяют как среднее значение на длине стойки 1 м.

Марка стойкиОтпускная прочностьПараметрыСтупени нагрузки, %
бетона _ (% от R)83,3100110120130140
СК26.1-1.175Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,04 (1,84) 70,92 0,15821,67 (2,21) 108,6 -23,83 (2,43) — -25,99 (2,65) — -28,14 (2,87) — -30,30 (3,09) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,73 (1,91) 72,76 0,16322,46 (2,29) 110,83 -24,71 (2,52) — -26,97 (2,75) — -29,22 (2,98) — -31,48 (3,21) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм19,70 (2,01) 77,08 0,16423,73 (2,42) 117,17 -26,08 (2,66) — -28,44 (2,90) — -30,89 (3,15) — -33,24 (3,39) — -
СК26.1-1.275Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм17,36 (1,77) 54,37 0,13420,89 (2,13) 86,6 -22,95 (2,34) — -25,11 (2,56) — -27,16 (2,77) — -29,22 (2,98) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,44 (1,88) 59,40 0,14922,16 (2,26) 94,07 -24,42 (2,49) — -26,58 (2,71) — -28,83 (2,94) — -30,99 (3,16) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм19,84 (2,03) 65,60 0,17123,88 (2,43) 107,35 -26,27 (2,68) — -28,65 (2,92) — -31,04 (3,17) — -33,43 (3,41) — -
СК26.1-1.575Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм14,61 (1,49) 25,25 0,05017,55 (1,79) 39,61 -19,32 (1,97) — -21,08 (2,15) — -22,85 (2,33) — -24,61 (2,51) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм15,89 (1,62) 27,88 0,05819,02 (1,94) 47,18 -20,89 (2,13) — -22,85 (2,33) — -24,71 (2,52) — -26,67 (2,72) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм17,49 (1,78) 35,81 0,07221,00 (2,14) 58,39 -23,10 (2,36) — -25,20 (2,57) — -27,30 (2,78) — -29,40 (3,00) — -
СК26.1-1.475Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм16,77 (1,71) 56,78 0,16820,10 (2,05) 84,11 -22,06 (2,25) — -24,12 (2,46) — -26,09 (2,66) — -28,15 (2,87) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм17,85 (1,82) 60,90 0,18121,38 (2,18) 90,32 -23,54 (2,40) — -25,69 (2,62) — -27,75 (2,83) — -29,91 (3,05) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,06 (1,84) 59,67 0,16821,68 (2,21) 87,64 -23,85 (2,43) — -26,02 (2,65) — -28,18 (2,87) — -30,35 (3,10) — -
СК26.1-1.375Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм16,28 (1,66) 49,04 0,12819,51 (1,99) 77,33 -21,48 (2,19) — -23,44 (2,39) — -25,40 (2,59) — -27,36 (2,79) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм17,36 (1,77) 53,86 0,14320,79 (2,12) 84,39 -22,85 (2,33) — -24,91 (2,54) — -27,07 (2,76) — -29,13 (2,97) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм19,59 (2,0) 69,23 0,18623,52 (2,40) 108,61 -25,87 (2,64) — -28,23 (2,88) — -30,58 (3,12) — -32,93 (3,36) — -
СК26.1-2.175Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,04 (1,84) 70,92 0,15821,67 (2,21) 108,6223,83 (2,43) — -25,99 (2,65) — -28,14 (2,87) — -30,30 (3,09) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,73 (1,91) 72,76 0,16322,46 (2,29) 110,83 -24,71 (2,52) — -26,97 (2,75) — -29,22 (2,98) — -31,48 (3,21) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм19,74 (2,01) 77,08 0,16423,70 (2,42) 117,17 -26,07 (2,66) — -28,44 (2,90) — -30,81 (3,14) — -33,18 (3,38) — -
СК26.1-2.275Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм17,36 (1,77) 54,37 0,13420,89 (2,13) 86,64 -22,95 (2,34) — -25,10 (2,56) — -27,16 (2,77) — -29,22 (2,98) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,44 (1,88) 59,40 0,14922,16 (2,26) 94,07 -24,42 (2,49) — -26,58 (2,71) — -28,83 (2,94) — -30,99 (3,16) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм19,89 (2,03) 67,60 0,17123,88 (2,43) 107,35 -26,27 (2,68) — -28,65 (2,92) — -31,04 (3,17) — -33,43 (3,41) — -
СК26.1-2.575Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм14,61 (1,49) 25,25 0,05017,55 (1,79) 39,61 -19,32 (1,97) — -21,08 (2,15) — -22,85 (2,33)24,61 (2,51)
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм15,89 (1,62) 27,88 0,05819,02 (1,94) 47,18 -20,89 (2,13) — -22,85 (2,33) — -24,71 (2,52) — -26,67 (2,72) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм17,49 (1,78) 35,81 0,07221,00 (2,14) 58,39 -23,10 (2,36) — -25,20 (2,57) — -27,30 (2,78) — -29,40 (3,0) — -
СК26.1-2.475Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм16,77 (1,71) 56,78 0,16820,10 (2,05) 84,11 -22,06 (2,25) — -24,12 (2,46) — -26,09 (2,66) — -28,14 (2,87) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм17,85 (1,82) 60,90 0,18121,38 (2,18) 90,32 -23,54 (2,40) — -25,69 (2,62) — -27,75 (2,83) — -29,91 (3,05) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,06 (1,84) 59,67 0,16821,68 (2,21) 87,64 -23,85 (2,43) — -26,02 (2,65) — -28,18 (2,87) — -30,35 (3,10) — -
СК26.1-2.375Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм16,28 (1,66) 49,04 0,12819,51 (1,99) 77,33 -21,48 (2,19) — -23,44 (2,39) — -25,40 (2,59) — -27,36 (2,79) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм17,36 (1,77) 53,86 0,14320,79 (2,12) 84,39 -22,85 (2,33) — -24,91 (2,54) — -27,07 (2,76) — -29,13 (2,97) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм19,59 (2,0) 69,23 0,18623,52 (2,40) 108,61 -25,87 (2,64) — -28,23 (2,88) — -30,58 (3,12) — -32,93 (3,36) — -
СК26.1-3.175Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм20,79 (2,12) 75,42 0,12824,91 (2,54) 108,39 -27,36 (2,79) — -29,91 (3,05) — -32,36 (3,30) — -34,91 (3,56) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм21,48 (2,19) 76,75 0,13225,79 (2,63) 110,35 -28,34 (2,89) — -30,99 (3,16) — -33,54 (3,42) — -36,09 (3,68) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм22,71 (2,32) 80,71 0,13727,26 (2,78) 117,91 -29,98 (3,06) — -32,71 (3,34) — -35,43 (3,61) — -38,16 (3,80) — -
СК26.1-3.475Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм19,22 (1,96) 63,62 0,14123,05 (2,35) 88,10 -25,30 (2,58) — -27,65 (2,82) — -30,01 (3,06) — -32,26 (3,29) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм20,40 (2,08) 67,06 0,14824,52 (2,50) 92,36 -26,97 (2,75) — -29,42 (3,00) — -31,87 (3,25) — -34,32 (3,50) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм22,07 (2,25) 73,20 0,15926,50 (2,70) 101,65 -29,15 (2,97) — -31,80 (3,24) — -34,45 (3,51) — -37,10 (3,78) — -
СК26.1-3.375Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм19,32 (1,97) 58,37 0,11123,24 (2,37) 81,85 -25,59 (2,61) — -27,85 (2,84) — -30,20 (3,08) — -32,56 (3,32) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм20,59 (2,10) 61,73 0,11824,71 (2,52) 86,45 -27,16 (2,77) — -29,62 (3,02) — -32,17 (3,28) — -34,62 (3,53) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм22,36 (2,28) 67,87 0,12726,84 (2,74) 96,08 -29,52 (3,01) — -32,21 (3,28) — -34,89 (3,56) — -37,58 (3,83) — -
СК26.1-4.175Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм16,08 (1,64) 43,75 0,10219,32 (1,97) 76,03 -21,28 (2,17) — -23,14 (2,36) — -25,10 (2,56) — -27,07 (2,76) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм16,87 (1,72) 47,53 0,11420,30 (2,07) 88,25 -22,36 (2,28) — -24,32 (2,48) — -26,38 (2,69) — -28,44 (2,90) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,07 (1,84) 53,73 0,13221,70 (2,21) 93,85 -23,86 (2,43) — -26,03 (2,65) — -28,20 (2,88) — -30,37 (3,10) — -
СК26.1-5.175Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм22,55 (2,30) 77,60 0,11227,07 (2,76) 107,32 -29,81 (3,04) — -32,46 (3,31) — -35,21 (3,59) — -37,85 (3,86) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм23,34 (2,38) 78,66 0,11428,05 (2,86) 108,73 -30,89 (3,15) — -33,64 (3,43) — -36,48 (3,72) — -39,23 (4,00) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм24,68 (2,52) 82,47 0,11929,63 (3,02) 116,57 -32,59 (3,32) — -35,56 (3,63) — -38,52 (3,93) — -41,48 (4,23) — -
СК22.1-1.175Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм12,94 (1,32) 26,61 0,14015,59 (1,59) 47,08 -17,16 (1,75) — -18,73 (1,91) — -20,30 (2,07) — -21,87 (2,23) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм13,83 (1,41) 28,79 0,15816,57 (1,69) 50,42 -18,24 (1,86) — -19,91 (2,03) — -21,57 (2,20) — -23,24 (2,37) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм14,70 (1,50) 31,42 0,16617,65 (1,80) 54,19 -19,42 (1,98) — -21,18 (2,16) — -22,95 (2,34) — -24,71 (2,52) — -
СК22.1-1.275Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм13,73 (1,40) 30,14 0,22016,47 (1,68) 56,60 -18,14 (1,85) — -19,81 (2,02) — -21,38 (2,18) — -23,05 (2,35) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм14,32 (1,46) 32,91 0,24617,16 (1,75) 61,78 -18,83 (1,92) — -20,59 (2,10) — -22,26 (2,27) — -24,03 (2,45) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм15,00 (1,53) 35,85 0,26818,04 (1,84) 67,16 -19,81 (2,02) — -21,67 (2,21) — -23,44 (2,39) — -25,30 (2,58) — -
СК22.1-2.175Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм15,98 (1,63) 35,02 0,14019,22 (1,96) 55,99 -21,18 (2,16) — -23,05 (2,35) — -25,01 (2,55) — -26,87 (2,74) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм16,96 (1,73) 37,04 0,15220,40 (2,08) 59,10 -22,46 (2,29) — -24,52 (2,50) — -26,48 (2,70) — -28,54 (2,91) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,10 (1,85) 39,77 0,15621,73 (2,22) 62,57 -23,90 (2,44) — -26,08 (2,66) — -28,25 (2,88) — -30,42 (3,10) — -
СК22.1-2.275Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм16,57 (1,69) 26,52 0,12219,91 (2,03) 45,72 -21,87 (2,23) — -23,93 (2,44) — -25,89 (2,64) — -27,85 (2,84) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм17,65 (1,80) 29,42 0,14121,18 (2,16) 50,31 -23,34 (2,38) — -25,40 (2,59) — -27,56 (2,81) — -29,62 (3,02) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,30 (1,87) 31,10 0,14421,97 (2,24) 51,50 -24,16 (2,46) — -24,36 (2,69) — -28,56 (2,91) — -30,75 (3,14) — -
СК22.1-3.175Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм10,79 (1,10) 28,65 0,22512,94 (1,32) 54,44 -14,22 (1,45) — -15,49 (1,58) — -16,87 (1,72) — -18,14 (1,85) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм11,28 (1,15) 30,77 0,24713,53 (1,38) 58,76 -14,91 (1,52) — -16,28 (1,66) — -17,55 (1,79) — -18,93 (1,93) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм11,95 (1,22) 32,88 0,25514,35 (1,46) 62,11 -15,79 (1,61) — -17,22 (1,76) — -18,66 (1,90) — -20,09 (2,05) — -
СК22.1-3.275Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм10,49 (1,07) 29,54 0,24612,65 (1,29) 53,88 -13,92 (1,42) — -15,20 (1,55) — -16,47 (1,68) — -17,75 (1,81) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм11,18 (1,14) 32,73 0,28113,43 (1,37) 59,66 -14,81 (1,51) — -16,08 (1,64) — -17,46 (1,78) — -18,83 (1,92) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм11,77 (1,20) 35,37 0,29914,12 (1,44) 65,18 -15,49 (1,58) — -16,97 (1,73) — -18,34 (1,87) — -19,81 (2,02) — -
СК26.1-6.175Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм16,96 (1,73) 38,57 0,07720,40 (2,08) 64,90 -22,46 (2,29) — -24,52 (2,50) — -26,48 (2,70) — -28,54 (2,91) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм17,95 (1,83) 41,22 0,08321,57 (2,20) 70,25 -23,73 (2,42) — -25,89 (2,64) — -28,05 (2,86) — -30,20 (3,08) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм19,36 (1,97) 46,75 0,08923,24 (2,37) 78,15 -25,56 (2,61) — -27,89 (2,84) — -30,21 (3,08) — -32,53 (3,32) — -
СК26.1-6.275Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм15,89 (1,62) 30,22 0,06919,12 (1,95) 46,79 -20,99 (2,14) — -22,95 (2,34) — -24,81 (2,53) — -26,77 (2,73) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм17,06 (1,74) 32,66 0,07720,49 (2,09) 53,68 -22,55 (2,30) — -24,61 (2,51) — -26,67 (2,72) — -28,73 (2,93) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,67 (1,90) 39,11 0,08822,41 (2,29) 63,81 -24,66 (2,51) — -26,90 (2,74) — -29,14 (2,97) — -31,38 (3,20) — -
СК26.2-1.175Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм16,87 (1,72) 38,78 0,07720,30 (2,07) 65,00 -22,36 (2,28) — -24,32 (2,48) — -26,38 (2,69) — -28,44 (2,90) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм17,95 (1,83) 41,44 0,08321,57 (2,20) 70,33 -23,73 (2,42) — -25,89 (2,64) — -28,05 (2,86) — -30,20 (3,08) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм19,32 (1,97) 46,94 0,08823,19 (2,37) 78,25 -25,51 (2,60) — -27,83 (2,84) — -30,15 (3,07) — -32,47 (3,31) — -
СК26.2-1.275Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм15,89 (1,62) 45,23 0,11319,12 (1,95) 76,39 -20,99 (2,14) — -22,95 (2,34) — -24,81 (2,53) — -26,77 (2,73) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм16,87 (1,72) 49,73 0,12920,20 (2,06) 83,79 -22,26 (2,27) — -24,22 (2,47) — -26,28 (2,68) — -28,24 (2,88) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,40 (1,88) 60,07 0,16122,09 (2,25) 101,90 -24,30 (2,48) — -26,51 (2,70) — -28,72 (2,93) — -30,93 (3,15) — -
СК22.2-1.175Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм25,50 (2,60) 25,04 0,06530,60 (3,12) 41,47 -33,64 (3,43) — -36,68 (3,74) — -39,81 (4,06) — -42,85 (4,37) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм27,07 (2,76) 26,61 0,07132,46 (3,31) 44,39 -35,70 (3,64) — -38,93 (3,97) — -42,17 (4,30) — -45,40 (4,63) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм29,13 (2,97) 30,43 0,08035,01 (3,57) 48,73 -38,54 (3,93) — -41,97 (4,28) — -45,50 (4,64) — -49,03 (5,00) — -
СК22.2-1.275Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм23,73 (2,42) 20,93 0,06328,54 (2,91) 34,84 -31,38 (3,20) — -34,22 (3,49) — -37,07 (3,78) — -39,91 (4,07) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм25,59 (2,61) 22,91 0,07230,69 (3,13) 38,77 -33,73 (3,44) — -36,87 (3,76) — -39,91 (4,07) — -42,95 (4,38) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм27,85 (2,84) 26,38 0,08433,44 (3,41) 45,88 -36,77 (3,75) — -40,11 (4,09) — -43,44 (4,43) — -46,78 (4,77) — -
СК22.3-1.175Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм16,97 (1,73) 25,75 0,14720,40 (2,08) 48,73 -22,46 (2,29) — -24,52 (2,50) — -26,48 (2,70) — -28,54 (2,91) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм17,75 (1,81) 27,30 0,15621,28 (2,17) 52,75 -23,44 (2,39) — -25,50 (2,60) — -27,65 (2,82) — -29,81 (3,04) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,53 (1,89) 29,52 0,15822,26 (2,27) 55,83 -24,52 (2,50) — -26,67 (2,72) — -28,93 (2,95) — -31,18 (3,18) — -
СК22.3-1.275Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм17,85 (1,82) 27,13 0,15721,48 (2,19) 48,86 -23,63 (2,41) — -25,79 (2,63) — -27,95 (2,85) — -30,11 (3,07) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,83 (1,92) 29,84 0,17922,55 (2,30) 53,56 -24,81 (2,53) — -27,07 (2,76) — -29,32 (2,99) — -31,58 (3,22) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм20,40 (2,08) 36,95 0,23624,52 (2,50) 65,52 -26,97 (2,75) — -29,42 (3,00) — -31,87 (3,25) — -34,32 (3,50) — -
СК26.1-1.075Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,24 (1,86) 73,35 0,11821,87 (2,23) 108,65 -24,03 (2,45) — -26,28 (2,68) — -28,44 (2,90) — -30,60 (3,12) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,83 (1,92) 73,37 0,11822,55 (2,30) 108,75 -24,81 (2,53) — -27,07 (2,76) — -29,32 (2,99) — -31,58 (3,22) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм19,52 (1,99) 76,21 0,11623,44 (2,39) 113,57 -25,79 (2,63) — -28,14 (2,87) — -30,50 (3,11) — -32,85 (3,35) — -
СК26.1-2.075Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,24 (1,86) 73,35 0,11821,87 (2,23) 108,6524,03 (2,45)26,28 (2,68)28,44 (2,90)30,60 (3,12)
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,83 (1,92) 73,37 0,11822,55 (2,30) 108,75 -24,81 (2,53) — -27,07 (2,76) — -29,32 (2,99) — -31,58 (3,22) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм19,52 (1,99) 76,21 0,11623,44 (2,39) 113,57 -25,79 (2,63) — -28,14 (2,87) — -30,50 (3,11) — -32,85 (3,35) — -
СК26.1-3.075Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм21,48 (2,19) 77,70 0,09125,79 (2,63) 106,36 -28,34 (2,89) — -30,99 (3,10) — -33,54 (3,42) — -36,09 (3,68) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм22,16 (2,26) 78,10 0,09226,58 (2,71) 107,45 -29,22 (2,98) — -31,87 (3,25) — -34,52 (3,52) — -37,17 (3,79) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм23,05 (2,35) 79,77 0,09327,65 (2,82) 114,43 -30,40 (3,10) — -33,15 (3,38) — -35,89 (3,66) — -38,74 (3,95) — -
СК26.1-4.075Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм16,38 (1,67) 48,98 0,08919,61 (2,00) 80,94 -21,57 (2,20) — -23,54 (2,40) — -25,50 (2,60) — -27,46 (2,80) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм16,96 (1,73) 50,84 0,09320,40 (2,08) 83,92 -22,46 (2,29) — -24,52 (2,50) — -26,48 (2,70) — -28,54 (2,91) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм17,75 (1,81) 52,98 0,09721,28 (2,17) 88,73 -23,44 (2,39) — -25,50 (2,60) — -27,65 (2,82) — -29,81 (3,04) — -
СК22.1-1.075Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм13,83 (1,41) 35,19 0,14216,57 (1,69) 56,86 -18,24 (1,86) — -19,91 (2,03) — -21,57 (2,20) — -23,24 (2,37) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм14,32 (1,46) 35,15 0,14417,16 (1,75) 56,56 -18,83 (1,92) — -20,59 (2,10) — -22,26 (2,27) — -24,03 (2,45) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм14,91 (1,52) 35,49 0,14317,85 (1,82) 57,87 -19,61 (2,00) — -21,38 (2,18) — -23,24 (2,37) — -25,01 (2,55) — -
СК22.1-2.075Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм17,46 (1,78) 42,29 0,11620,99 (2,14) 62,58 -23,05 (2,35) — -25,20 (2,57) — -27,26 (2,78) — -29,42 (3,00) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,04(1,84) 42,01 0,11721,67 (2,21) 62,04 -23,83 (2,43) — -25,99 (2,65) — -28,14 (2,87) — -30,30 (3,09) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,83 (1,92) 42,23 0,11722,65 (2,31) 64,15 -24,91 (2,54) — -27,16 (2,77) — -29,42 (3,00) — -31,67 (3,23) — -
СК22.1-3.075Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм10,98 (1,12) 27,96 0,15313,24 (1,35) 50,09 -14,51 (1,48) — -15,89 (1,62) — -17,16 (1,75) — -18,53 (1,89) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм11,47 (1,17) 27,90 0,15413,73 (1,40) 50,15 -15,10 (1,54) — -16,47 (1,68) — -17,85 (1,82) — -19,22 (1,96) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм11,77 (1,20) 27,89 0,15214,12 (1,44) 51,00 -15,49 (1,58) — -16.97 (1,73) — -18,34 (1,87) — -19,81 (2,02) — -
СК26.1-6.075Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм17,85 (1,82) 53,84 0,08721,48 (2,19) 85,53 -23,63 (2,41) — -25,79 (2,63) — -27,95 (2,85) — -30,11 (3,07) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,63 (1,90) 55,78 0,09122,36 (2,28) 88,36 -24,61 (2,51) — -26,87 (2,74) — -29,03 (2,96) — -31,28 (3,19) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм19,42 (1,98) 58,70 0,08923,34 (2,38) 92,92 -25,69 (2,62) — -28,05 (2,86) — -30,30 (3,09) — -32,66 (3,33) — -
СК26.2-1.075Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм17,85 (1,82) 54,07 0,08721,38 (2,18) 85,90 -23,54 (2,40) — -25,69 (2,62) — -27,75 (2,83) — -29,91 (3,05) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,53 (1,89) 56,02 0,09022,26 (2,27) 88,74 -24,52 (2,50) — -26,67 (2,72) — -28,93 (2,95) — -31,18 (3,18) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм19,42 (1,98) 58,44 0,09323,34 (2,38) 93,44 -25,69 (2,62) — -28,05 (2,86) — -30,30 (3,09) — -32,66 (3,33) — -
СК22.2-1.075Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм26,18 (2,67) 25,26 0,05731,38 (3,20) 40,83 -34,52 (3,52) — -37,66 (3,84) — -40,80 (4,16) — -43,93 (4,48) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм27,36 (2,79) 25,87 0,06032,85 (3,35) 41,83 -36,09 (3,68) — -39,42 (4,02) — -42,66 (4,35) — -45,99 (4,69) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм29,03 (2,96) 27,35 0,06234,81 (3,55) 45,00 -38,25 (3,90) — -41,78 (4,26) — -45,21 (4,61) — -48,74 (4,97) — -
СК22.3-1.075Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм18,73 (1,91) 25,44 0,10022,46 (2,29) 44,41 -24,71 (2,52) — -26,97 (2,75) — -29,22 (2,98) — -31,48 (3,21) — -
85Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм19,32 (1,97) 26,34 0,10423,24 (2,37) 46,10 -25,59 (2,61) — -27,85 (2,84) — -30,20 (3,08) — -32,56 (3,32) — -
100Нагрузки, кН (тс) Прогиб, см Ширина трещин, мм20,20 (2,06) 27,42 0,10824,22 (2,47) 48,73 -26,67 (2,72) — -29,03 (2,96) — -31,48 (3,21) — -33,93 (3,46) — -

Приложение 3 Справочное

МАРКИ КОНИЧЕСКИХ ЖЕЛЕЗОБЕТОННЫХ ЦЕНТРИФУГИРОВАННЫХ СТОЕК

Обозначение по ГОСТ 2687-77, ГОСТ 24762-81 Марка стойки по ГОСТ 22687.1-85
СК4 СК26.1-1.0
СК4-1 СК26.1-1.1
СК4-2 СК26.1-1.2
СК4-пр СК26.1-1.5
СК4-прс СК26.1-1.4
СК4-прс1 СК26.1-1.3
СК5 СК26.1-2.0
СК5-1 СК26.1-2.1
СК5-2 СК26.1-2.2
СК5-пр СК26.1-2.5
СК5-прс СК26.1-2.4
СК5-прс1 СК26.1-2.3
СК7 СК26.1-3.0
СК7-1 СК26.1-3.1
СК7-прс СК26.1-3.4
СК7-прс1 СК26.1-3.3
СК8 СК26.1-4.0
СК8-1 СК26.1-4.1
СК9-1 СК26.1-5.1
СК11 СК22.1-1.0
СК11-1 СК22.1-1.1
СК11-2 СК22.1-1.2
СК12 СК22.1-2.0
СК12-1 СК22.1-2.1
СК12-2 СК22.1-2.2
СК13 СК22.1-3.0
СК13-1 СК22.1-3.1
СК13-2 СК22.1-3.2
СК14 СК26.1-6.0
СК14-1 СК26.1-6.1
СК14-2 СК26.1-6.2
СК15 СК26.2-1.0
СК15-1 СК26.2-1.1
СК15-2 СК26.2-1.2
СК16 СК22.2-1.0
СК16-1 СК22.2-1.1
СК16-2 СК22.2-1.2
СК17 СК22.3-1.0
СК17-1 СК22.3-1.1
СК17-2 СК22.3-1.2
