ГОСТ 22630-77*. Государственный стандарт Союза ССР. Втулки к выдвижным патронам для плашек к токарно-револьверным автоматам. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 22630-77*Действующий акт

(введен в действие Постановлением Госстандарта СССР от 22.07.1977 № 1801)

(ред. от 01.07.1982)

Введен в действие
Постановлением Госстандарта СССР

от 22 июля 1977 г. № 1801

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ К ВЫДВИЖНЫМ ПАТРОНАМ ДЛЯ ПЛАШЕК К ТОКАРНО-РЕВОЛЬВЕРНЫМ АВТОМАТАМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Sockets for movable chasing chucks for

automatic lathes. Desigh and dimensions

ГОСТ 22630-77*

Группа Г27

Взамен
МН 1205-60

Постановлением Государственного комитета стандартов Совета Министров СССР от 22 июля 1977 г. № 1801 срок введения установлен

с 1 января 1979 года

Проверен в 1982 г.

Переиздание ноябрь 1982 г. с Изменением № 1, утвержденным в июле 1982 г.; Пост. 2364 от 14.06.1982 г. (ИУС 10-82).

1. Настоящий стандарт распространяется на втулки к выдвижным патронам для нарезания резьбы от М3 до М36 круглыми плашками по ГОСТ 9740-71 к токарно-револьверным автоматам.

2. Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.

1, 2. (Измененная редакция, Изм. № 1.)

3. (Исключен, Изм. № 1.)

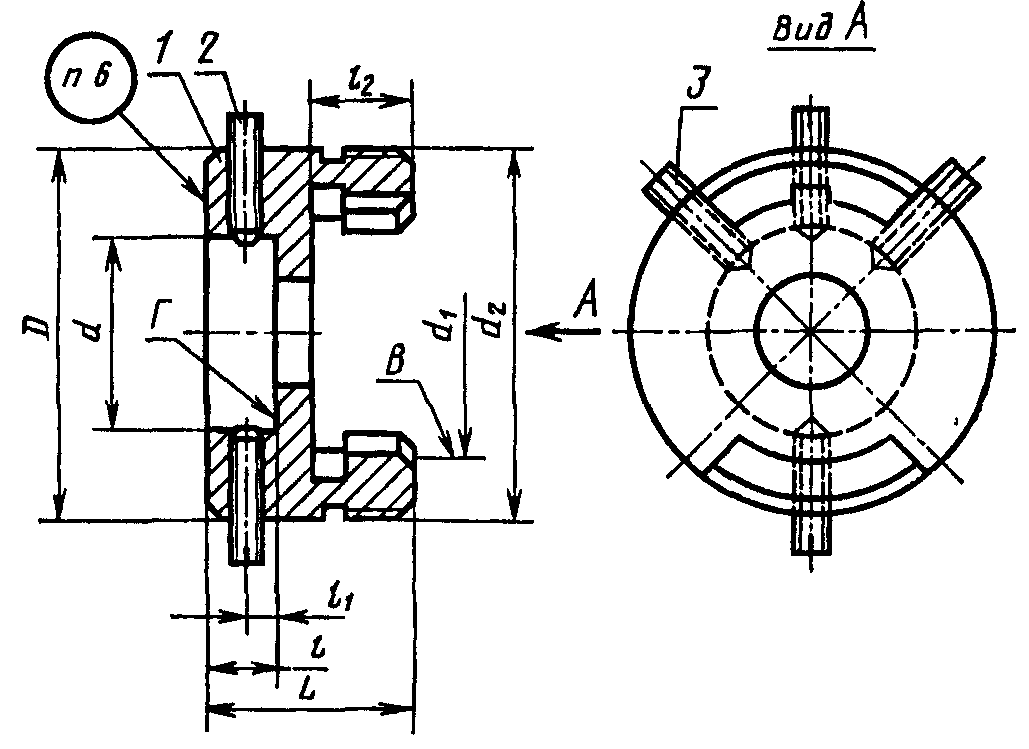

Исполнение 1

рис. 1

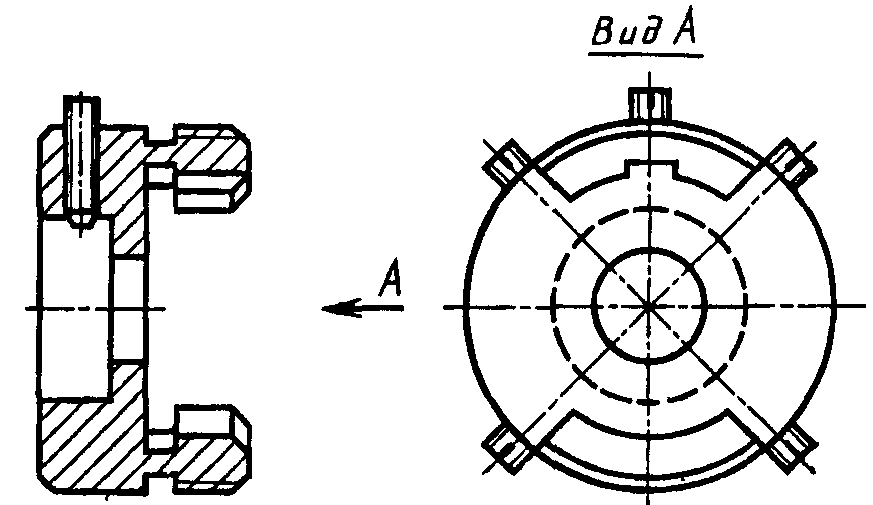

Исполнение 2

рис. 2

1 — корпус; 2 — винт; 3 — винт по ГОСТ 1476-75

Размеры в мм

Обозначение втулкиПрименяемостьИсполнениеДиапазон нарезаемой резьбыd (поле допуска Н9)lDLd 1 (поле допуска H9)d 2l 1 (пред. откл. +/- 0,1)l 2Масса, кг, не более
6140-03111От М3 до М6 включ.205,5452330М45 х 1,52,1120,140
6140-03127,0243,10,170
6140-03132От М7 до М9 включ.250,162
6140-03149,0264,00,154
6140-0315От М10 до М11 включ.308,0503,50,212
6140-031611,0284,90,227
6140-0317От М12 до М15 включ.3810,060314,40,299
6140-031814,06,20,333
6140-0319От М10 до М11 включ.308,02845М60 х 1,53,5150,316
6140-032111,0314,90,365
6140-0322От М12 до М15 включ.3810,04,40,330
6140-032314,0346,20,364
6140-0324От М16 до М20 включ.4510,065304,40,327
6140-032514,0346,20,381
6140-032618,0388,20,435
6140-032710,0753053М80 х 1,54,40,554
6140-032814,0346,20,643
6140-032918,0388,20,731
6140-0331От М22 до М26 включ.5512,03245М60 х 1,55,40,419
6140-033216,0367,20,483
6140-033322,04210,00,577
6140-033412,03253М80 х 1,55,40,512
6140-033516,0367,20,576
6140-033622,04210,00,682
6140-0337От М27 до М36 включ.6514,085346,20,603
6140-033818,0388,20,724
6140-033925,04511,50,808

Пример условного обозначения втулки размерами d = 20 мм, l = 5,5 мм:

Втулка 6140-0311 ГОСТ 22630-77

1 — 2. (Измененная редакция, Изм. № 1.)

4. Допуск радиального биения отверстия d относительно оси поверхности В — по 6-й степени точности ГОСТ 24643-81.

5. Допуск торцового биения поверхности Г относительно оси поверхности В — по 8-й степени точности ГОСТ 24643-81.

6. Маркировать: обозначение втулки, обозначение стандарта и товарный знак предприятия-изготовителя.

7. Остальные технические требования — по ГОСТ 17166-71.

8. Конструкция и размеры деталей втулки указаны в рекомендуемом Приложении.

4 — 8. (Введены дополнительно, Изм. № 1.)

Приложение Рекомендуемое

КОНСТРУКЦИЯ И РАЗМЕРЫ ДЕТАЛЕЙ ВТУЛКИ

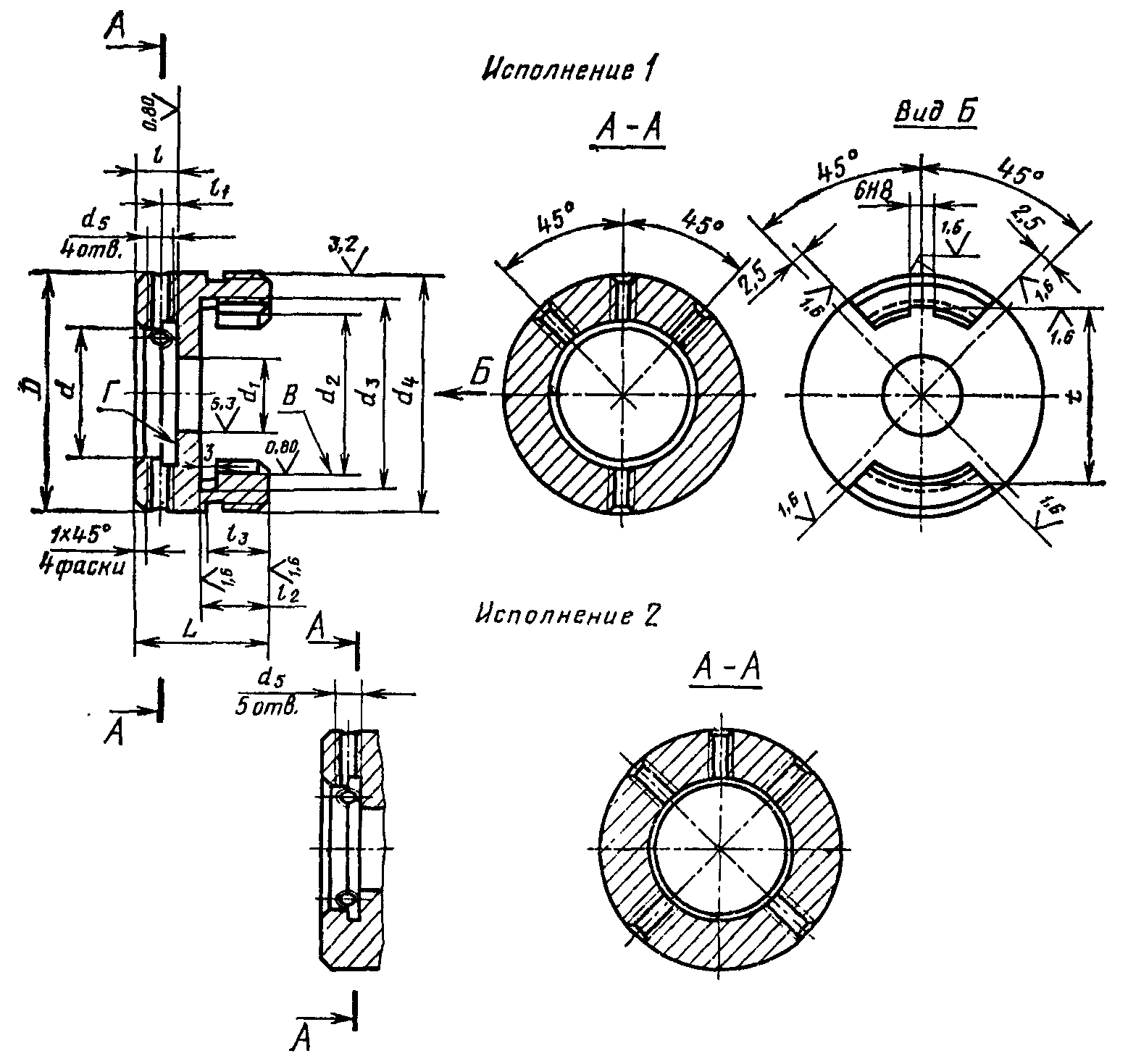

1. Конструкция и размеры корпуса (поз. 1) должны соответствовать указанным на черт. 1 и в табл. 1.

рис. 3

Черт. 1

Таблица 1

Размеры в мм

Обозначение втулкиИсполнениеd (поле допуска Н9)lDLd 1d 2 (поле допуска H9)d 3 (поле допуска H9)d 4d 5l 1 (пред. откл. +/- 0,1)l 2l 3t (поле допуска Н12)Масса, кг, не более
6140-03111205,54523103036,0М45 х 1,5М42,1121132,80,134
6140-03127,024143,10,144
6140-0313225М50,134
6140-03149,0264,00,158
6140-0315308,0503,50,202
6140-031611,0284,90,197
6140-03173810,06020М64,40,253
6140-031814,0316,20,284
6140-0319308,028144551,5М60 х 1,5М53,5151247,80,257
6140-032111,0314,90,306
6140-03223810,020М64,40,268
6140-032314,0346,20,302
6140-03244510,06530254,40,266
6140-032514,0346,20,320
6140-032618,0388,20,374
6140-032710,075305363,0М80 х 1,54,450,80,454
6140-032814,0346,20,549
6140-032918,0388,20,637
6140-03315512,032364551,5М60 х 1,5М85,447,80,356
6140-033216,0367,20,392
6140-033322,04210,00,488
6140-033412,0325363,0М80 х 1,55,450,80,403
6140-033516,0367,20,467
6140-033622,04210,00,558
6140-03376514,08534456,20,529
6140-033818,0388,2140,586
6140-033925,04511,50,697

1.1. Материал — сталь марки 40Х по ГОСТ 4543-71 или сталь марки 45 по ГОСТ 1050-74.

1.2. Предельные отклонения размеров углов — по 10-й степени точности по ГОСТ 8908-81.

1.3. Допуск радиального биения отверстия d относительно оси поверхности В — по 6-й степени точности ГОСТ 24643-81.

1.4. Допуск торцового биения поверхности Г относительно оси поверхности В — по 8-й степени точности ГОСТ 24643-81.

1.5. Резьба метрическая по ГОСТ 24705-81. Поле допуска резьб — 7Н и 8q по ГОСТ 16093-81.

1.6 Проточка и фаски под резьбу — по ГОСТ 10549-80.

1.7 Канавка для выхода шлифовального круга — по ГОСТ 8820-69.

1.8 Покрытие — Хим. Окс. прм. по ГОСТ 9.073-77.

1.9 Остальные технические требования — по ГОСТ 17166-71.

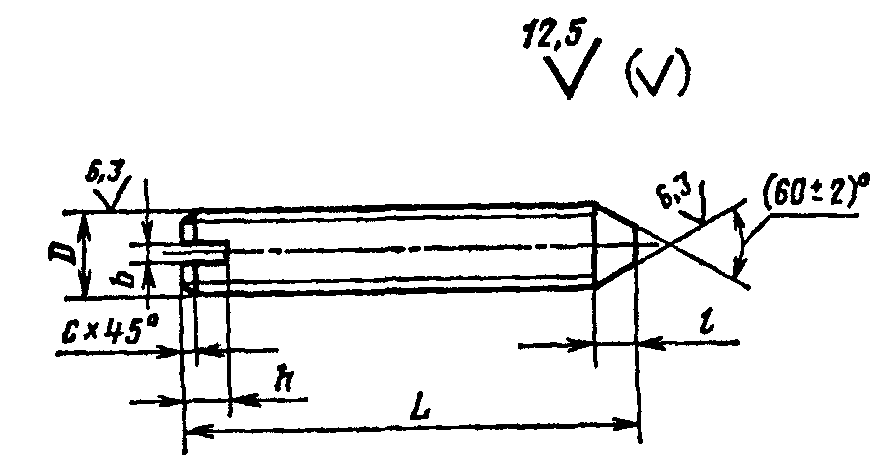

2. Конструкция и размеры винта поз. (2) должны соответствовать указанным на черт. 2 и в табл. 2.

рис. 4

Черт. 2

Таблица 2

Размеры в мм

Обозначение втулкиDLblh (пред. откл.СМасса, кг, не более
номин.пред. откл.+/- 0,25)
6140-0311 — 6140-0312M4200,6+0,142,01,40,50,0014
6140-0313 — 6140-0316М5160,8+0,161,81,00,0017
6140-0319 — 6140-0321200,0022
6140-0317 — 6140-0318М6161,0+0,252,52,00,0025
6140-0322 — 6140-0329250,0041
6140-0331 — 6140-0339М8201,23,02,51,50,0057

2.1 Материал — сталь марки 45 по ГОСТ 1050-74.

2.2 Твердость — HRCэ 37 ... 41,5.

2.3. Неуказанные предельные отклонения остальных размеров \pm \frac{t_{2}}{2} .

2.4. Резьба метрическая по ГОСТ 24705-81. Поле допуска резьбы — 8q по ГОСТ 16093-81.

2.5 Покрытие — Хим. Окс. прм. по ГОСТ 9.073-77.

Приложение. (Введено дополнительно. Изм. № 1.)
