от 7 февраля 1977 г. № 309

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГАЙКИ ВЫСОКОПРОЧНЫЕ КЛАССА ТОЧНОСТИ B

КОНСТРУКЦИЯ И РАЗМЕРЫ

High strength nuts of product grade B. Construction and dimensions

Группа Г33

Постановлением Государственного комитета стандартов Совета Министров СССР от 7 февраля 1977 г. № 309 срок введения установлен

с 1 января 1979 года

Проверен в 1984 г. Постановлением Госстандарта от 27.11.1984 № 4000 срок действия продлен

до 1 января 1990 года

Переиздание (ноябрь 1985 г.) с Изменением № 1, утвержденным в ноябре 1984 г. (ИУС № 2-85).

1. Стандарт распространяется на шестигранные гайки класса точности B к высокопрочным болтам по ГОСТ 22353-77.

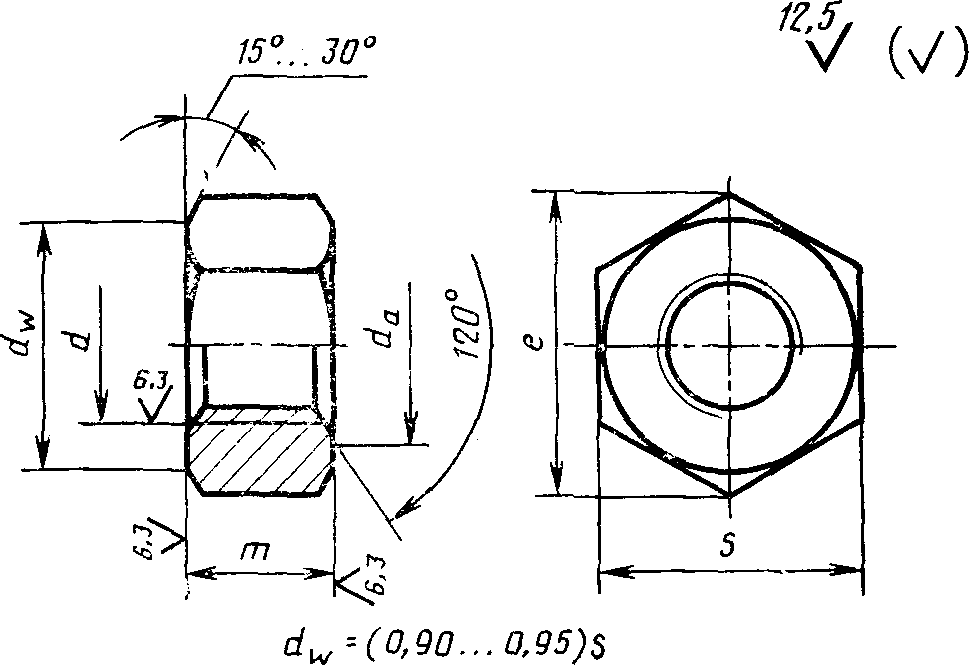

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

мм

Пример условного обозначения гайки диаметром резьбы d = 20 мм, полем допуска 6Н, для болта с наименьшим временным сопротивлением \sigma_{\text{в}} = 1100\text{МПа} (110 кгс/мм2), климатического исполнения У, категории размещения 1:

То же, климатического исполнения ХЛ, категории размещения 1:

Гайка М20-6Н.110.ХЛ1 ГОСТ 22354-77

3. Резьба — по ГОСТ 24705-81.

1 — 3. (Измененная редакция, Изм. № 1).

3а. Допуски, не указанные на чертеже и в таблице, а также методы контроля размеров и отклонений формы и расположения поверхностей — по ГОСТ 1759.1-82.

3б. Дефекты поверхности и методы контроля — по ГОСТ 1759.3-83.

3а, 3б. (Введены дополнительно, Изм. № 1).

4. Технические требования — по ГОСТ 22356-77.

5. Теоретическая масса гаек приведена в справочном Приложении.

Справочное
