ГОСТ 21448-75. Порошки из сплавов для наплавки. Технические условия

(утв. Постановлением Госстандарта СССР от 31.12.1975 № 4113)

(ред. от 01.04.1991)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 11545-65"]:::rst
  n1["ГОСТ 21448-75"]:::doc
  click n1 "https://bukva.ai/docs/gost-21448-75" "ГОСТ 21448-75. Порошки из сплавов для наплавки. Технические условия (утв. Постановлением Госстандарта СССР от 31.12.1975 N 4113)"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПОРОШКИ ИЗ СПЛАВОВ ДЛЯ НАПЛАВКИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Alloyed powders for welding deposit. Specifications

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством металлургии СССР.

Разработчики: В.И. Вепринцев, В.П. Брыксин-Лямин, А.С. Анатиенко, В.Н. Бращин, В.А. Ермакова, Л.В. Михайлова.

2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 31.12.1975 № 4113.

3. Взамен ГОСТ 11545-65 в части порошков.

4. Ссылочные нормативно-технические документы

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 05.04.1991 № 449.

6. Переиздание (апрель 1993 г.) с Изменениями № 1, 2, 3, утвержденными в июле 1981 г., сентябре 1986 г., апреле 1991 г. (ИУС № 10-81, 11-86, 7-91).

Настоящий стандарт распространяется на порошки из сплавов, предназначенные для наплавки и напыления износостойкого слоя на детали машин и оборудования, работающие в условиях воздействия абразивного изнашивания, коррозии, эрозии, при повышенных температурах или в агрессивных средах.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 2, 3).

1. МАРКИ

1.1 В зависимости от химического состава порошки из сплавов для наплавки изготовляют следующих марок:

ПГ-С27 (тип ПН-У40Х28Н2С2ВМ), ПГ-УС25 (тип ПН-У50Х38Н), ПГ-ФБХ6-2 (тип ПН-У45Х35ГСР), ПГ-АН1 (тип ПН-У25Х30СР), ПГ-СР2 (тип ПН-ХН80С2Р2), ПГ-СР3 (тип ПН-ХН80С3Р3), ПГ-СР4 (тип ПН-ХН80С4Р4).

1.2. В зависимости от гранулометрического состава порошки из сплавов для наплавки изготовляют следующих классов: крупный (К), средний (С), мелкий (М) и очень мелкий (ОМ).

1.3. В условном обозначении порошков из сплавов для наплавки сначала указывают марку по химическому составу, затем класс по гранулометрическому составу.

Например, порошок из сплавов для наплавки марки ПГ-С27, крупный имеет обозначение ПГ-С27-К ГОСТ 21448-75.

1.4. Область применения порошков из сплавов для наплавки указана в рекомендуемом Приложении.

1а. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

1а.1. По степени воздействия на организм человека порошки для наплавки на основе железа нетоксичны; на основе никеля относятся ко II классу токсичности и опасности, установленному по ГОСТ 12.1.007-76.

1а.2. Предельно допустимая концентрация компонентов порошков для наплавки в воздухе в виде пыли составляет по никелю 0,05 мг/м3.

1а.3. Порошкообразные гранулированные наплавочные сплавы не образуют токсичных соединений в воздушной среде и сточных водах, растворимы в кислотах.

1а.4. Порошкообразные наплавочные сплавы трудногорючи в соответствии с ГОСТ 12.1.004-91.

1а.5. Работающие должны применять индивидуальные средства защиты по ГОСТ 12.4.011-89, респиратор «Лепесток» по ГОСТ 12.4.028-76, рукавицы по ГОСТ 12.4.010-75.

Разд. 1а. (Введен дополнительно, Изм. № 2).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Порошки из сплавов для наплавки изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

Химический состав порошков из сплавов для наплавки должен соответствовать нормам, указанным в табл. 1.

Таблица 1

Продолжение табл. 1

Примечание. Коды марок порошков для наплавки приведены в обязательном Приложении 2.

(Измененная редакция, Изм. № 1, 2, 3).

2.2. Гранулометрический состав порошков из сплавов для наплавки должен соответствовать нормам, указанным в табл. 2.

Таблица 2

2.3. Влажность порошков из сплавов для наплавки не должна превышать 0,1%.

2.4. Форма частиц мелкого и очень мелкого порошка из сплавов для наплавки на основе никеля должна быть сферической или круглой.

2.5. Порошки из сплавов для наплавки на основе железа не должны быть магнитными.

(Измененная редакция, Изм. № 2).

2.6. Твердость наплавленного слоя должна соответствовать нормам, указанным в табл. 3.

Таблица 3

(Измененная редакция, Изм. № 2, 3).

3. ПРАВИЛА ПРИЕМКИ

3.1. Порошки из сплавов для наплавки принимают партиями. Партия состоит из порошков одной марки и оформлена одним документом о качестве, содержащим:

товарный знак или товарный знак и наименование предприятия-изготовителя;

номер партии;

массу брутто и нетто;

дату выпуска;

обозначение настоящего стандарта;

штамп технического контроля.

Масса партии порошков из сплавов для наплавки на основе железа должна быть не более 3000 кг.

(Измененная редакция, Изм. № 2, 3).

3.2. Для определения качества порошков из сплавов для наплавки отбирают выборку в соответствии с табл. 4.

Таблица 4

3.3. Содержание марганца, молибдена, вольфрама, серы и фосфора обеспечивается технологией изготовления и определяется по требованию потребителя.

(Измененная редакция, Изм. № 3).

3.4. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей по нему проводят повторные испытания на удвоенной выборке от той же партии порошков из сплавов для наплавки. Результаты повторных испытаний распространяются на всю партию.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1 Отбор и подготовка проб

4.1.1. Из каждой взятой для испытания банки отбирают точечную пробу щупом по ГОСТ 3647-80.

(Измененная редакция, Изм. № 2).

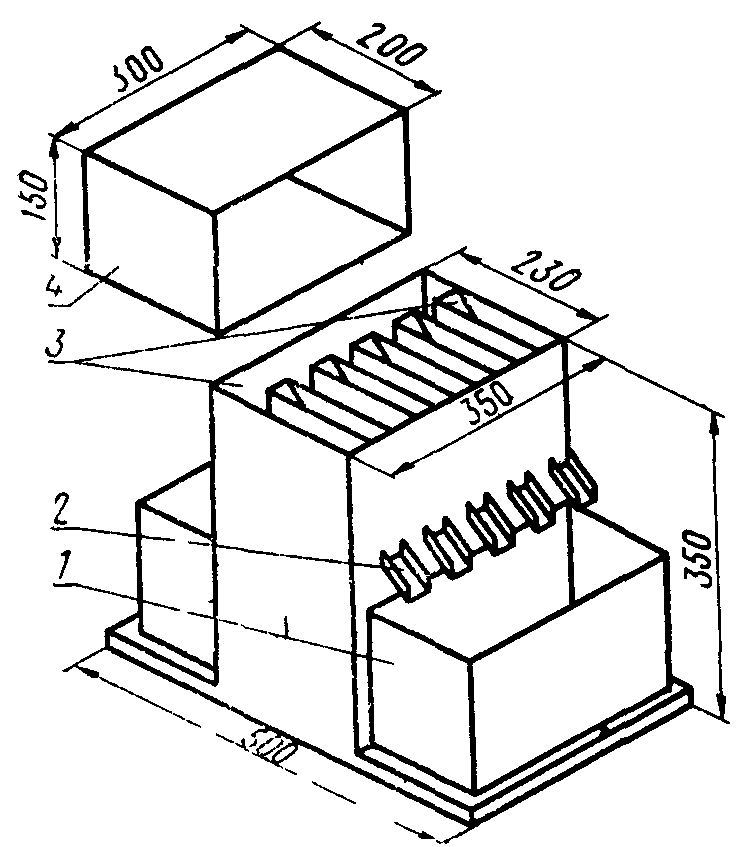

4.1.2. Отобранные пробы соединяют, тщательно перемешивают и сокращают на десятикамерном делителе (черт. 1) до средней пробы массой не менее 600 г.

1 — сборник, 2 — ссыпные корытца, 3 — камеры, 4 — засыпное устройство

4.1.3. Среднюю пробу делят на две части, одну из которых массой не менее 200 г подвергают испытаниям, а другую хранят в течение трех месяцев на случай разногласия в оценке качества.

4.2. Содержание основных компонентов и примесей определяют по ГОСТ 11930.0-79 — ГОСТ 11930.11-79.

Допускается определять содержание основных компонентов порошков из сплавов для наплавки спектральным методом.

Измененная редакция, Изм. № 1).

4.3 Определение гранулометрического состава

Гранулометрический состав определяют просевом пробы массой не менее 100 г через сита по ГОСТ 6613-86.

4.3.1 Аппаратура

Механический встряхиватель.

Весы технические с погрешностью взвешивания не более 0,1 г.

Набор сит по ГОСТ 6613-86.

4.3.2 Проведение анализа

Пробу массой 100 г просеивают через соответствующие сита на механическом встряхивателе с частотой вращения (250 +/- 50) об/мин и числом встряхиваний 140 +/- 10 в минуту. Время рассева 5 мин.

Остаток на ситах и поддоне определяют взвешиванием на технических весах с погрешностью не более 0,1 г.

Допускается у изготовителя проводить анализ на механическом встряхивателе с частотой колебаний сит в минуту 300 +/- 10 и ударов рычага 180 +/- 10.

(Измененная редакция, Изм. № 2).

4.3.3 Обработка результатов

Содержание отдельных фракций ( X ) в процентах вычисляют по формуле

где m_{1} — масса данной фракции, г;

m — масса испытуемой пробы, г.

4.4. Форму частиц порошков из сплавов для наплавки определяют осмотром пробы через лупу или прибор с 4-кратным увеличением.

4.5 Определение влажности

Метод основан на потере массы порошков из сплавов для наплавки при высушивании.

4.5.1 Аппаратура

Весы аналитические с погрешностью взвешивания не более 0,0002 г.

Шкаф сушильный, обеспечивающий температуру (120 +/- 10) °С.

Бюксы для взвешивания по ГОСТ 23932-90.

4.5.2 Проведение анализа

Навеску порошков из сплавов для наплавки массой 100 г взвешивают в бюксе с погрешностью не более 0,0002 г. Открытую бюксу помещают в сушильный шкаф с температурой 105 — 115 °С и выдерживают 30 мин. Затем бюксу охлаждают в эксикаторе, закрывают крышкой и взвешивают. Высушивание повторяют до получения постоянной массы навески.

4.5.3 Обработка результатов

Содержание влаги ( X_{1} ) в процентах вычисляют по формуле

где m — масса навески до высушивания, г;

m_{1} — масса навески после высушивания, г.

4.6. Определение магнитных свойств порошков из сплавов для наплавки производят по методике, утвержденной в установленном порядке.

4.7 Определение твердости

Метод основан на индукционной или газовой наплавке порошков на три образца с последующим измерением твердости наплавленного слоя.

Для порошков на основе железа твердость наплавленного слоя определяют после индукционной наплавки образцов, для сплавов на основе никеля — после газовой наплавки.

4.7.1 Аппаратура и материалы

Ламповый генератор ЛПЗ-2-67 или другой подобного типа.

Индуктор, состоящий из медных труб с наружным диаметром 10 — 15 мм и толщиной стенки 2 — 3 мм или медных полос толщиной 2 — 4 мм.

Горелка типа ГАЛ с наконечником № 4.

Круги шлифовальные из зеленого карбида кремния твердостью М1, М2, М3, СМ1 по ГОСТ 18118-79 и зернистостью 25 — 16 и 40 — 25 по ГОСТ 2424-83.

Газы сжатые — кислород по ГОСТ 5583-78 и ацетилен по ГОСТ 5457-75.

Образцы из стали марки Ст45 по ГОСТ 1050-88 или стали марки Ст3 по ГОСТ 380-88.

При разногласиях в оценке качества образец должен быть из стали марки Ст45 (черт. 2).

4.7.2 Проведение испытания

Индукционную наплавку производят при следующем режиме:

анодное напряжение, кВ ....... 7 — 8,5

анодный ток, А ............... 4 — 5

сеточный ток, А .............. 0,7 — 1,0

время нагрева ................ до полного расплавления сплава.

Газовую наплавку производят до толщины наплавленного слоя 1,2 — 1,5 мм при следующем режиме:

давление кислорода на входе в горелку, кгс/см2 .... 2 — 4

давление ацетилена на входе в горелку, кгс/см2 .... 0,1 — 0,25

расход кислорода, л/ч ............................. 430 — 750

расход ацетилена, л/ч ............................. 480 — 700

расхода сплава, г/мин ............................. до 40.

Поверхность наплавленного слоя обрабатывают абразивным инструментом из зеленого карбида кремния. Толщина наплавленного слоя после обработки должна быть не менее 1,0 мм.

Твердость наплавленного слоя определяют по ГОСТ 9013-59, шкала С, нагрузка 150 кгс.

На каждом образце производят пять измерений.

(Измененная редакция, Изм. № 2).

4.7.3 Обработка результатов

За окончательный результат испытаний принимают среднее арифметическое результатов 15 измерений.

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Порошки из сплавов для наплавки упаковывают в герметически закрытые банки из тонколистовой кровельной стали по ГОСТ 19903-74.

Масса брутто металлической банки не должна превышать 50 кг.

Упаковка порошков из сплавов для наплавки, предназначенных для районов Крайнего Севера и труднодоступных районов, производится в соответствии с требованиями ГОСТ 15846-79, группа «Металлы и металлические изделия».

(Измененная редакция, Изм. № 1, 2).

5.1а. В каждую банку вкладывают документ с указанием:

товарного знака или товарного знака и наименования предприятия-изготовителя;

марки смеси и номера партии;

массы нетто, кг;

результатов испытаний;

даты выпуска;

обозначения настоящего стандарта.

На крышку каждой банки ставится штамп с указанием перечисленных данных, кроме результатов испытаний.

(Введен дополнительно, Изм. № 2).

5.2. Каждую банку с порошком маркируют краской-эмалью по ГОСТ 7930-73 с нанесением по образующей банки полос следующих цветов:

Марка сплава Цвет полосы

ПГ-С27 .................. желтая

ПГ-УС25 ................. две желтые

ПГ-ФБХ6-2 ............... белая

ПГ-АН1 .................. коричневая

ПГ-СР2 .................. одна красная

ПГ-СР3 .................. две красные

ПГ-СР4 .................. три красные

(Измененная редакция, Изм. № 3).

5.2а. Банки упаковывают в дощатые ящики по ГОСТ 2991-85 (тип V-1). Между банками ставят деревянные прокладки, исключающие возможность их перемещения при транспортировании. Масса ящика не должна быть более 100 кг.

(Введен дополнительно, Изм. № 2).

5.3. Транспортная маркировка груза и манипуляционный знак «Боится сырости» — по ГОСТ 14192-77.

5.4. Упакованные порошки из сплавов для наплавки транспортируют транспортом всех видов в крытых транспортных средствах в соответствии с правилами перевозок грузов, действующими на транспорте данного вида. При транспортировании по железной дороге — повагонными отправками.

Укрупнение грузовых мест в транспортные пакеты — по ГОСТ 26663-85 при механизированной погрузке. Ящики должны быть скреплены в соответствии с требованиями ГОСТ 21650-76 (стальной лентой по ГОСТ 3560-73 или проволокой по ГОСТ 3282-74) и установлены на поддоны по ГОСТ 9078-84. Основные параметры и размеры пакетов — по ГОСТ 24597-81. Транспортные пакеты должны быть обвязаны в продольном и поперечном направлениях.

5.3, 5.4. (Измененная редакция, Изм. № 2).

5.5. (Исключен, Изм. № 2).

5.6. Транспортирование порошков из сплавов для наплавки в части воздействия климатических факторов — по ГОСТ 15150-69, группа условий хранения 5(ОЖ4).

(Измененная редакция, Изм. № 2).

5.7. Хранение порошков из сплавов для наплавки — по ГОСТ 15150-69, группа условий хранения Л.

(Измененная редакция, Изм. № 2, 3).

(Измененная редакция, Изм. № 3).
