от 9 августа 1978 г. № 162

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ И ОБОЗНАЧЕНИЯ НА ЧЕРТЕЖАХ ГЕНЕРАЛЬНЫХ ПЛАНОВ И ТРАНСПОРТА

System of design documents for construction. Graphical symbols and signs in drawings of general layouts and transport

ГОСТ 21.108-78

Разработан Государственным комитетом СССР по делам строительства.

Исполнители: Я.В. Лавров (руководитель темы); В.П. Абарыков; Е.А. Дроздова; Л.А. Филимонова; А.Е. Семенова; И.А. Соловьева; Л.Е. Михайлова; Е.Б. Черкасов; Б.М. Руднев; И.М. Голик; Б.Г. Хенин; В.Н. Семенов, канд. техн. наук; Б.В. Черепанов.

Внесен Государственным комитетом СССР по делам строительства.

Начальник отдела В.А. Алексеев.

Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 9 августа 1978 г. № 162.

Постановлением Государственного комитета СССР по делам строительства от 9 августа 1978 г. № 162 срок введения установлен с 01.07.1979.

Настоящий стандарт устанавливает условные графические изображения и обозначения, применяемые на чертежах генеральных планов и транспорта (объектов промышленных предприятий и гражданского строительства) всех отраслей промышленности и народного хозяйства.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Условные графические изображения проектируемых наземных и надземных зданий, сооружений, инженерных сетей, транспортных устройств выполняют сплошной основной линией, подземных — штриховой линией по ГОСТ 2.308-68.

1.2. Условные графические изображения и обозначения существующих зданий, сооружений, инженерных сетей и транспортных устройств принимают по «Условным знакам для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500», утвержденным Главным управлением геодезии и картографии при Совете Министров СССР.

Существующие железные дороги на чертежах генеральных планов и транспорта, выполняемых в масштабах 1:1000 и 1:500, допускается наносить одной сплошной тонкой линией.

1.3. Здания, сооружения, инженерные сети и транспортные устройства, подлежащие разборке или сносу, изображают, как показано на черт. 1.

1.4. Здания, сооружения, подлежащие реконструкции, изображают, как показано на черт. 2.

Расстояние между линиями штриховки на изображениях, выполненных в масштабах 1:2000 и 1:5000, следует принимать равным 1,5 — 2 мм, в масштабах 1:500 и 1:1000 — 2,5 — 3 мм.

1.5. Условные графические изображения выполняют в масштабе чертежа, кроме изображений, размеры которых определены настоящим стандартом.

1.6. Примененные условные графические изображения и обозначения, не вошедшие в настоящий стандарт, следует пояснять на чертежах.

2. УСЛОВНЫЕ ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ ПРОЕКТИРУЕМЫХ ТЕРРИТОРИЙ

2.1. Условные графические изображения проектируемых территорий, отводимых под жилые, промышленные, коммунально-складские и другие сооружения, применяемые в проектах планировки и застройки на чертежах масштабов 1:5000; 1:10000 и 1:25000, должны соответствовать приведенным в табл. 1.

Наименование изображения	Условное графическое изображение	Размеры, мм
		для М 1:500; М 1:2000	для М 1:5000; М 1:10000
1. Селитебная территория		-	-
2. Промышленная территория
3. Коммунальная территория
4. Складская территория
5. Территория зоны отдыха
6. Зеленые насаждения:
а) общего пользования		-	-
б) специального назначения
7. Территория городского центра и центров планировочных и жилых районов
8. Кладбище

Примечание. Для изображения очередности осуществления строительства контуры проектируемых территорий обводят на чертежах линиями по ГОСТ 2.303-68:

первую очередь строительства — сплошной основной линией толщиной s;

последующие очереди строительства — сплошной тонкой линией s/2;

существующие территории — сплошной тонкой линией s/3;

резервируемые территории — штриховой линией s/3.

3. УСЛОВНЫЕ ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ ГРАНИЦ

3.1. Условные графические изображения границ должны соответствовать приведенным в табл. 2.

Наименование изображения	Условное графическое изображение	Размеры, мм
		для М 1:500; М 1:2000	для М 1:5000; М 1:10000
1. Городская черта
2. Граница землепользования и отвода
3. Граница зоны санитарной охраны
4. Условная граница промплощадки
5. Проектная красная линия застройки

4. УСЛОВНЫЕ ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ ЗДАНИЙ И СООРУЖЕНИЙ

4.1. Основные условные графические изображения проектируемых зданий и сооружений должны соответствовать приведенным в табл. 3.

Наименование изображения	Условное графическое изображение	Размер, мм
1. Здание (сооружение):
а) наземное, с указанием отмостки и количества этажей.
Примечания. 1. Количество этажей от 2 — 5 обозначают соответствующим числом точек. 2. Количество этажей более 5 обозначают цифрами. 3. Для чертежей масштабов 1:2000 и мельче отмостку и дверные проемы не показывают (места проемов обозначают осями).
б) наземное со стенами, не доходящими до уровня земли, навес		-
Примечание. Для чертежей масштабов 1:2000 и мельче показывают только крайние опоры.
в) подземное		-
г) предусматриваемое к расширению		-
2. Проезд, проход в уровне первого этажа здания (сооружения)		-
3. Переход (галерея)		-
	Примечание. При наличии опор их указывают в масштабе.
4. Нависающая часть здания:
а) без опор		-
б) на опорах		-
5. Вышка, мачта		-
6. Автостоянка		-
7. Площадка производственная, складская (открытая):
а) без покрытия		-

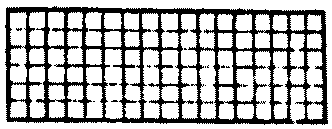

б) с покрытием
в) с оборудованием
Примечание. Для примера показан козловой кран на площадке без покрытия.
8. Эстакада крановая		-

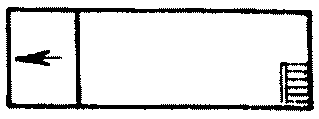

9. Высокая платформа (рампа) при здании (сооружении)		-
10. Платформа (с пандусом и лестницей)		-
11. Откос:
а) неукрепленный
б) укрепленный		-
в) с бермой и укреплением нижней части		-
Примечания. 1. Штриховку откоса при значительной протяженности показывают участками. 2. Вместо многоточия проставляют наименование материала и крутизну заложения откоса.
12. Стенка подпорная
13. Ограждение барьерного типа (парапет, перила, тумбы) у откосов и подпорных стенок
14. Ограждение территории с воротами
15. Лестница		-

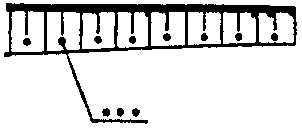

16. Берегоукрепление, оврагоукрепление
Примечание. Вместо многоточия проставляют наименование материала укрепления.
17. Съезд		-

4.2. Условные графические изображения многосекционных жилых зданий на чертежах в масштабе 1:500 и 1:1000 выполняют, разбивая их на секции и указывая лестничные клетки.

4.3. Внутреннюю сторону линии контура условного графического изображения здания и сооружения совмещают с координационными осями.

4.4. Условные графические изображения, указывающие очередность осуществления строительства, на чертежах проектов планировки и застройки в масштабе 1:2000 должны соответствовать приведенным в табл. 4.

Наименование изображения	Условное графическое изображение	Размер, мм для М 1:2000
	1. Жилое здание:
а) на первую очередь:
до 5 этажей
св. 5 этажей
б) на проектный срок		-
	2. Здание общественного назначения:
а) на первую очередь
б) на проектный срок
3. Опорное здание

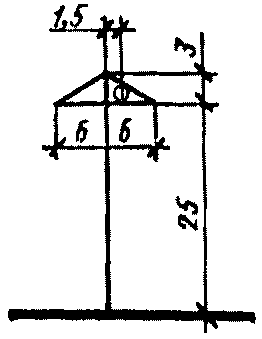

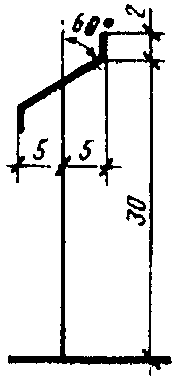

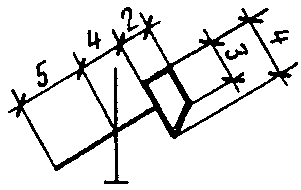

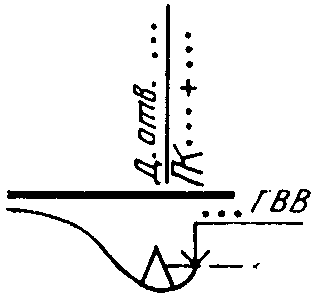

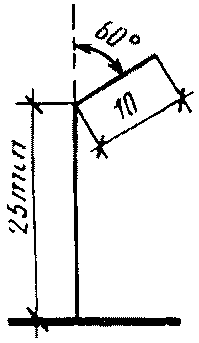

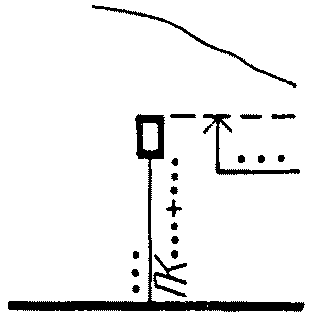

5. УСЛОВНЫЕ ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ И ОБОЗНАЧЕНИЯ ТРАНСПОРТНЫХ СООРУЖЕНИЙ И УСТРОЙСТВ

5.1. Условные графические изображения и обозначения проектируемых транспортных сооружений и устройств должны соответствовать приведенным в табл. 5.

Наименование изображения и обозначения	Условное графическое изображение и обозначения	Размеры, мм
		для М 1:500; М 1:1000	для М 1:2000; М 1:5000
1. Автомобильная дорога с бордюром		-	-
2. Автомобильная дорога с обочиной		-	-
Примечание. Для М 1:2000 — М 1:5000 ось автодороги не показывают, ширину изображают в масштабе чертежа, но не менее 1,5 мм в свету.
3. Путь железнодорожный		-	-
Примечание. При расположении железнодорожного пути на планируемой территории бровки земляного полотна показывают сплошной тонкой линией.
4. Ворота габаритные:
а) над автомобильной дорогой
б) над железнодорожным путем
5. Железная дорога с платформами		-
6. Номер главного станционного железнодорожного пути
7. Номер станционного железнодорожного пути
8. Путь железнодорожный узкой колеи
9. Путь трамвайный
10. Путь подвесной дороги:
а) рельсовой		-	-
б) канатной		-	-
11. Пикет
12. Пикет неправильный
13. Уклоноуказатель
Примечание. Цифры обозначают: отметку головки рельса в точке перелома профиля; уклоны в ‰ и соответствующие расстояния в м; привязку к пикетам.
14. Точка (вершина) угла поворота кривой
15. Знак тангенса круговой кривой
16. Знак тангенса переходной кривой

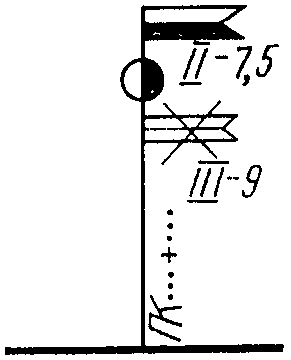

17. Указатель километровый для проектируемых автомобильных и железных дорог
18. Указатель километровый для существующих автомобильных дорог
19. Группировка основных путей парка (слева от знака группировки указывается наименование парка, справа в числителе — обозначение и число путей, в знаменателе — наименьшие и наибольшие полезные длины путей)
20. Парки приема	П — 10 -------------- 850 — 1250	По п. 6	По п. 6
21. Парки отправления	О — 8 -------------- 850 — 1250	То же	То же
22. Приемо-отправочные парки	ПО — 12 -------------- 850 — 1250	«»	«»
23. Транзитные парки	ТР — 5 -------------- 850 — 1250	«»	«»
24. Группировочные парки	ГП — 8 ------------ 150 — 350	«»	«»
25. Сортировочные парки	С — 24 ------------- 500 — 1250	«»	«»
26. Сортировочно-отправочные парки	СО — 10 ------------- 850 — 1250	«»	«»

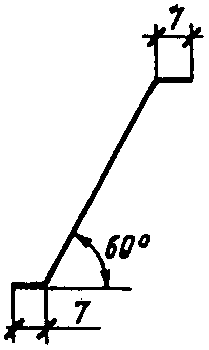

27. Стрелочный перевод с номером перевода и обозначением центра перевода:
а) одиночный
б) симметричный		То же	То же
в) сдвоенный односторонний		«»	«»
г) сдвоенный разносторонний		«»	«»
д) перекрестный односторонний
е) перекрестный двухсторонний		То же	То же
Примечание. С заливкой хвостовой части показывают централизованные переводы, без заливки — нецентрализованные.
28. Пересечение путей глухое		-	-
29. Сплетение путей
30. Сбрасывающие стрелки		-	-
31. Отжимные стрелки			-
Примечание к пп. 30, 31. Точкой показан предельный столбик. Расстояние от предельного столбика до центра стрелки должно быть не менее 15 мм.
32. Конец рельсового пути:
а) без упора
б) с упором
33. Брус поворотный путевого заграждения
34. Сбрасыватель башмака:
а) усовой
б) клиновой		-	-
35. Тормоз путевой (вагонозамедлитель):
а) одиночный	По ГОСТ ------------ 2.749-70	-
б) двойной
36. Горка сортировочная
37. Полугорка сортировочная
38. Круг поворотный		-	Ø не менее 5 мм
Примечание. Вместо многоточия проставляют диаметр поворотного круга.
39. Переезд:

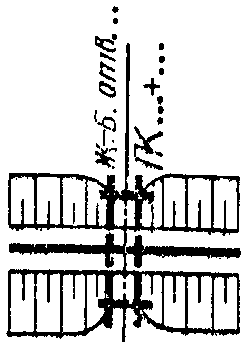

а) с деревянным настилом		-	Ширина переезда не менее 3 мм
б) с железобетонным настилом		-	То же
40. Колонка местного управления
41. Будка местного управления			-
42. Светофор переездный:
а) с неавтоматическим шлагбаумом	По ГОСТ ------------- 2.749-70	-
б) с автоматическим шлагбаумом	То же	-
в) с электрическим шлагбаумом	«»	-	То же
43. Стрелочные посты			-
44. Релейные шкафы			-
45. Батарейные колодцы			-
46. Весы путевые	По типу зданий и сооружений	-
47. Светофор карликовый	По ГОСТ ------------- 2.749-70	-
48. Светофор карликовый сдвоенный
49. Светофоры совмещенные разных направлений
50. Светофоры с маршрутным указателем:
а) с одним
б) с двумя
51. Светофоры с колоннами местного управления
52. Светофоры с телефонным аппаратом

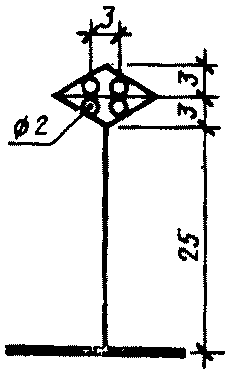

53. Маршрутные указатели на мачте светофора:
а) с белыми линзами
б) с зелеными линзами
54. Маршрутные указатели положения на отдельной мачте
55. Вид светофора и число сигнальных огней:
а) светофор линзовый
б) светофор прожекторный		То же	То же
56. Семафор:
а) однокрылый
б) двукрылый
в) с диском сквозного прохода
г) на консоли
д) на мостике
57. Ограждение хвостового вагона на станционных путях
58. Диск предупредительный
59. Щит маневровый
60. Знак предупредительный сигнальный:
а) свисток		-	-
б) остановка локомотива		-	-
61. Щит оповестительный
62. Границы станции, проводник		-	-
63. Указатель конца подвески контактного провода
64. Место укладки петард
65. Стык рельса:
а) сварной
б) изолирующий	По ГОСТ ------------- 2.749-70	-
в) металлический
66. Место передачи жезла
67. Гирляндовое освещение			-
68. Колонка раздачи ГСМ			-
69. Краны опробования тормозов			-

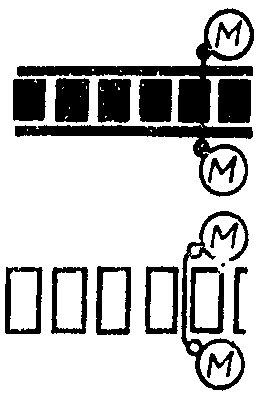

70. Устройство пневмообдувки стрелок			-
71. Междушпальный лоток		-	-

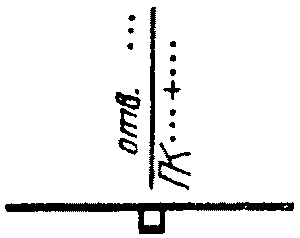

72. Труба с оголовком:
а) коридорного и портального типа		-
б) раструбного типа		-
73. Мост		-	-
74. Путепровод		-	-
75. Путепровод тоннельного типа		-	-
Примечание к пп. 71 - 75. Условные обозначения искусственных сооружений приведены применительно к устройству их на железнодорожных путях. При устройстве их на автомобильных дорогах обозначения железнодорожных путей заменяют обозначениями автомобильных дорог.

5.2. При необходимости указания материала покрытия проезжих частей автомобильных дорог, отмосток, тротуаров и т.п. используют условные сокращенные надписи в соответствии с «Условными знаками для топографических планов масштабов 1:5000; 1:2000; 1:1000; 1:500», утвержденными Главным управлением геодезии и картографии при Совете Министров СССР.

Граница изменения покрытия отмечается точками, по обе стороны которых указывается материал покрытия.

5.3. Условные графические изображения категорий магистральных улиц, применяемые в проектах планировки и застройки на транспортных схемах и чертежах, должны соответствовать приведенным в табл. 6.

Таблица 6

Наименование изображения	Условное графическое изображение и обозначение	Размер, мм для М 1:2000	Условное графическое изображение и обозначение	Размер, мм для М 1:5000 М 1:10000
1. Скоростная городская дорога
2. Магистральная улица общегородского значения:
а) с непрерывным движением
б) с регулируемым движением
3. Магистральная улица районного значения
4. Улица и дорога местного значения
5. Пешеходная улица, площади и аллеи

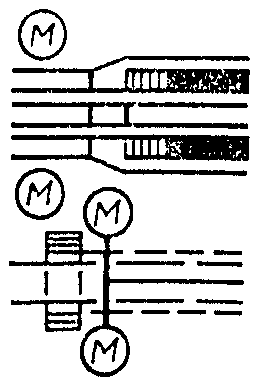

6. Линия метрополитена:		В масштабе изображения
а) существующая:
наземная
подземная
б) проектируемая:
наземная
подземная
7. Линия скоростного трамвая:
а) наземная
б) подземная
8. Линия трамвая
9. Линия троллейбуса
10. Линия движения автобусов			-	-
11. Линия движения автомобилей			-	-
12. Пешеходный переход:
а) в одном уровне с проезжей частью			-	-
б) под проезжей частью		-		-
в) над проезжей частью		-		-

5.4. Условные графические изображения и обозначения сооружений и устройств на продольных профилях проектируемых железнодорожных путей и автомобильных дорог должны соответствовать приведенным в табл. 7.

Наименование изображения	Условное графическое изображение и обозначения	Размер, мм
1. Пересечение автомобильных дорог
2. Съезд или примыкание к автомобильной дороге
3. Развязка автомобильных дорог в разных уровнях:
а) на пересечении
б) на примыкании
Примечание к пп. 1, 2, 3. Слева от ножки изображения вместо точек указывают тип переезда или съезда (например: без трубы — П, с трубой — Шт).
4. Железнодорожные станции:
а) участковые
б) промежуточные
в) предприятия
5. Разъезд
6. Пункт остановочный пассажирский
7. Стрелочный перевод
Примечание. Направление лучей, образующих угол стрелки, должно соответствовать положению стрелочного перевода в плане (лево- и правостороннее).
8. Переезд при пересечении железнодорожного пути и автомобильной дороги:
а) неохраняемый
б) охраняемый
в) переустраиваемый
9. Устройства на раздельных пунктах:
а) основное депо
б) оборотное депо
в) пункт оборота локомотивов
г) пункт смены локомотивных и поездных бригад
д) вагоноремонтное депо
е) пункт технического осмотра
ж) контроль тормозов
з) пункт поездного водоснабжения
10. Пересечение инженерных сетей надземных на высоких опорах:
а) ВО
б) связи и сигнализации		То же
в) трубопроводов разного назначения
11. Пересечение инженерных сетей подземных:
а) трубопроводов разного назначения
б) каналов различного назначения
в) кабелей
Примечания к пп. 11 и 12. 1. Вместо многоточия указывается или краткое наименование инженерной сети, или индекс ее обозначения. 2. Сечения должны соответствовать проектным данным.
12. Канава нагорная или водоотводная
13. Дренаж
14. Сброс воды
Примечание. Наклон стрелки обозначает сброс воды влево или вправо, а ее расположение соответствует ходу километража.
15. Репер или марка
16. Указатель километровый
17. Пикеты неправильные:
а) на новых линиях
б) на вторых путях
Примечание. Цифры на пересечении диагоналей обозначают расстояние между пикетами.
18. Лоток:
а) открытый
б) закрытый
19. Фильтрующая насыпь
20. Дамба
21. Труба:
а) деревянная треугольная или прямоугольная
б) железобетонная или бетонная круглая
в) железобетонная или бетонная прямоугольная
22. Мост:
а) деревянный
б) железобетонный
в) металлический с ездой поверху
г) металлический с ездой понизу
23. Виадук
24. Путепровод:
а) под проектируемой дорогой
б) над проектируемой дорогой
25. Мост пешеходный
26. Туннель пешеходный

В условных графических изображениях существующих сооружений и устройств, приведенных в пп. 4, 5, 6 и 8 табл. 7, затушевка заменяется штриховкой.

5.5. Все знаки, применяемые при составлении продольных профилей, должны быть привязаны к пикетажу (ПК...).

6. УСЛОВНЫЕ ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ И ОБОЗНАЧЕНИЯ ИНЖЕНЕРНЫХ СЕТЕЙ

6.1. Трубопроводную, кабельную или воздушную сеть наносят одной линией, соответствующей оси (трассе) сети, и сопровождают установленными буквенно-цифровыми обозначениями.

Буквенно-цифровые обозначения сети наносят в разрывах линии сети с интервалами не более 100 мм, а также вблизи характерных точек (поворотов, пересечений, вводов в здания и сооружения и т.д.).

6.2. Сети, прокладываемые в одной траншее или на одной линии опор, допускается изображать одной линией, указывая виды сетей на полке линии-выноски.

6.3. Сети, прокладываемые в коммуникационных сооружениях, в пределах этих сооружений графически не указываются. Для указания вида и количества сетей приводят буквенно-цифровые обозначения на полке линии-выноски, проведенной от оси сооружения.

6.4. В тех случаях, когда в проекте все внеплощадочные сети проложены под землей, допускается условно изображать их сплошной линией с соответствующим пояснением.

6.5. Условные изображения и обозначения инженерных сетей должны соответствовать приведенным в табл. 8 (буквенно-цифровые обозначения в таблице приведены в качестве примера и на чертеже должны соответствовать проектным).

Таблица 8

Наименование изображения	Условное графическое изображение и обозначения	Размер, мм
1. Инженерная сеть, прокладываемая в коммуникационных сооружениях:
а) на эстакаде	или	То же
б) в галерее	или	« »
в) в тоннеле, проходном канале
Примечание. Для чертежей в масштабе 1:2000 и мельче.
г) в канале непроходном
Примечание. Для чертежей в масштабе 1:2000 и мельче.
д) в кабельном канале
Примечание. Для чертежей в масштабе 1:2000 и мельче.
	2. Инженерная сеть, прокладываемая в траншее
3. Инженерная сеть надземная:
а) на высоких или заниженных опорах
Примечания. 1. При необходимости указания вида материала принимают изображения:
для металлических опор		-
для железобетонных опор
2. Для анкерно-угловых опор применяют изображения по п. 1 примечания, расположенные в треугольнике		-
б) на низких опорах
в) на опорах по покрытию здания (сооружения)
г) на опорах по стене здания (сооружения)

6.6. Трасса высоковольтных линий электропередач (ВЛ) резервная или перспективная изображается штриховой линией толщиной s/2.

6.7. Граница коридора ВЛ изображается сплошной тонкой линией толщиной s/3.

7. УСЛОВНЫЕ ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ И ОБОЗНАЧЕНИЯ ВОДООТВОДНЫХ СООРУЖЕНИЙ

7.1. Условные графические обозначения водоотводных сооружений должны соответствовать приведенным в табл. 9.

Таблица 9

Наименование изображения	Условное графическое изображение и обозначения	Размер, мм
1. Лоток:
а) планировочный неукрепленный
б) железобетонный и укрепленный
2. Канава, кювет, арык
	Примечание. Для чертежей масштабов 1:2000 и мельче показывают только стрелки.
3. Канал открытый:
а) неукрепленный
	б) укрепленный
Примечание. Для чертежей масштабов 1:2000 и мельче откосы и стенки показывают одной линией.
4. Быстроток, перепад		-
5. Дюкер
Примечание. В изображении для примера дюкер показан на сети канализации.

8. УСЛОВНЫЕ ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ И ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ ВЕРТИКАЛЬНОЙ ПЛАНИРОВКИ

8.1. Условные графические изображения и обозначения элементов вертикальной планировки должны соответствовать приведенным в табл. 10.

Наименование изображения	Условное графическое изображение и обозначения	Размер, мм

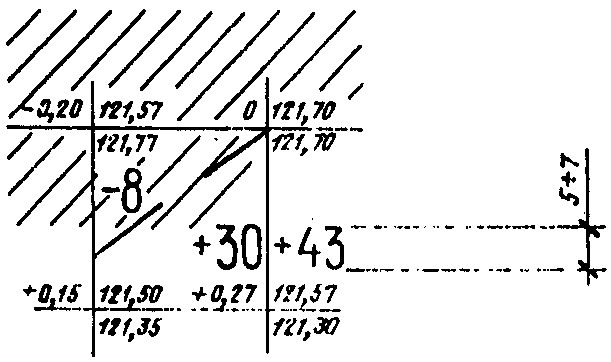

1. Элементы плана земляных масс
Примечание. Знак плюс (+) обозначает насыпь, минус (-) выемку.
2. Точки перелома и промежуточная продольного профиля
3. Проектный уклон рельефа
4. Горизонтали проектные		-
5. Уклоноуказатель (автомобильных дорог, водоотводных сооружений и др.)
Примечание. Вместо многоточия в верхней части проставляется значение уклона в ‰ , в нижней — длина участка в м.

9. УСЛОВНЫЕ ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ ЭЛЕМЕНТОВ ОЗЕЛЕНЕНИЯ И БЛАГОУСТРОЙСТВА

9.1. Условные графические изображения элементов озеленения и благоустройства должны соответствовать приведенным в табл. 11.

Наименование изображения	Условное графическое изображение
1. Деревья лиственные:
а) рядовой посадки
б) групповой посадки
2. Деревья хвойные:
а) рядовой посадки
б) групповой посадки
3. Кустарник свободно растущий:
а) рядовой посадки
б) групповой посадки
4. Газон
5. Цветник
6. Бассейн

9.2. Малые архитектурные формы (беседки, навесы, фонтаны, скульптуры и др.), а также скамьи, урны и другое переносное оборудование следует изображать в масштабе чертежа в виде упрощенных графических изображений, указывая, в случае необходимости, наружные размеры, привязки и отметки.
