ГОСТ 2.728-74. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения условные графические в схемах. Резисторы, конденсаторы

Государственный комитет СССР по стандартам · № ГОСТ 2.728-74Действующий акт

(введен в действие Постановлением Госстандарта СССР от 26.03.1974 № 692)

(ред. от 01.07.1991)

Примечание

Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства РФ от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108). С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.07.1975. Взамен ГОСТ 2.728-68, ГОСТ 2.729-68 в части п. 12 и ГОСТ 2.747-68 в части подп. 24, 25 табл.

Введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР

от 26 марта 1974 г. № 692

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

РЕЗИСТОРЫ, КОНДЕНСАТОРЫ

Unified system for design documentation.
Graphical symbols in diagrams. Resistors, capacitors

ГОСТ 2.728-74

Группа Т52

МКС 01.080.40

31.040

31.060

Взамен ГОСТ 2.728-68
ГОСТ 2.729-68
в части п. 12
и ГОСТ 2.747-68
в части подпунктов
24, 25 таблицы

Постановлением Государственного комитета стандартов Совета Министров СССР от 26 марта 1974 г. № 692 дата введения установлена

1 июля 1975 года

Издание (апрель 2010 г.) с Изменениями № 1, 2, утвержденными в августе 1980 г., июле 1991 г. (ИУС № 11-80, 10-91).

1. Настоящий стандарт устанавливает условные графические обозначения (обозначения) резисторов и конденсаторов на схемах, выполняемых вручную или автоматизированным способом во всех отраслях промышленности.

Стандарт полностью соответствует СТ СЭВ 863-78 и СТ СЭВ 864-78.

2. Обозначения резисторов общего применения приведены в табл. 1.

Таблица 1

Наименование Обозначение
1. Резистор постоянный
Примечание. Если необходимо указать величину номинальной мощности рассеяния резисторов, то для диапазона от 0,05 до 5 В допускается использовать следующие обозначения резисторов, номинальная мощность рассеяния которых равна: рис. 1
0,05 В рис. 2
0,125 В рис. 3
0,25 В рис. 4
0,5 В рис. 5
1 В рис. 6
2 В рис. 7
5 В рис. 8
2. Резистор постоянный с дополнительными отводами:
а) одним симметричным рис. 9
б) одним несимметричным рис. 10

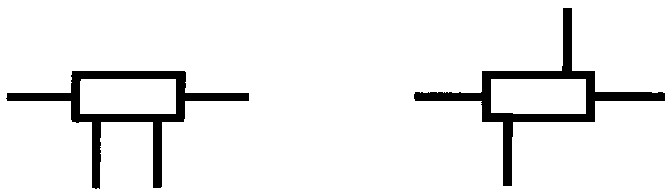

в) с двумя рис. 11

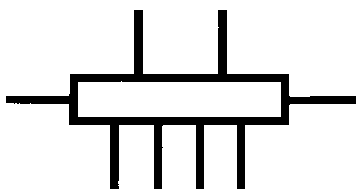

Примечание. Если резистор имеет более двух дополнительных отводов, то допускается длинную сторону обозначения увеличивать, например, резистор с шестью дополнительными отводами. рис. 12
3. Шунт измерительный
Примечание. Линии, изображенные на продолжении коротких сторон прямоугольника, обозначают выводы для включения в измерительную цепь. рис. 13
4. Резистор переменный рис. 14
Примечания:
1. Стрелка обозначает подвижный контакт.

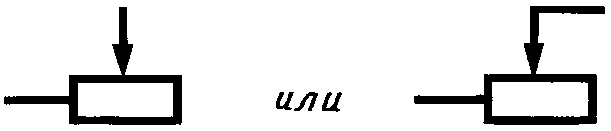

2. Неиспользуемый вывод допускается не изображать.
3. Для переменного резистора в реостатном включении допускается использовать следующие обозначения:		 рис. 15
а) общее обозначение рис. 16
б) с нелинейным регулированием рис. 17
5. Резистор переменный с дополнительными отводами рис. 18

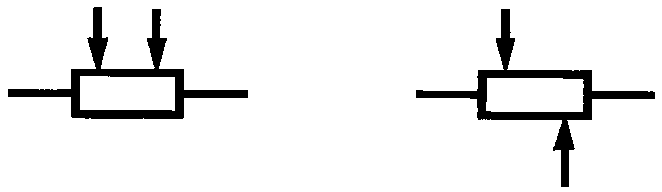

6. Резистор переменный с несколькими подвижными контактами, например, с двумя:
а) механически не связанными рис. 19
б) механически связанными рис. 20

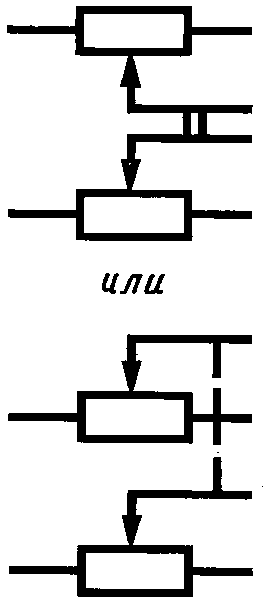

7. Резистор переменный сдвоенный рис. 21
Примечание к пп. 4 - 7. Если необходимо уточнить характер регулирования, то следует применять обозначения регулирования по ГОСТ 2.721-74; например, резистор переменный:
а) с плавным регулированием рис. 22

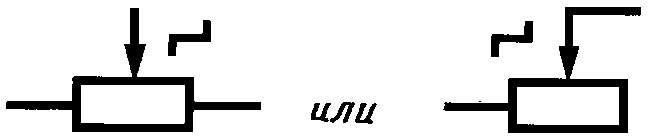

б) со ступенчатым регулированием рис. 23
Для указания разомкнутой позиции используют обозначение, например, резистор с разомкнутой позицией и ступенчатым регулированием рис. 24
в) с логарифмической характеристикой регулирования рис. 25
г) с обратно логарифмической (экспоненциальной) характеристикой регулирования рис. 26
д) регулируемый с помощью электродвигателя рис. 27
8. Резистор переменный с замыкающим контактом, изображенный:

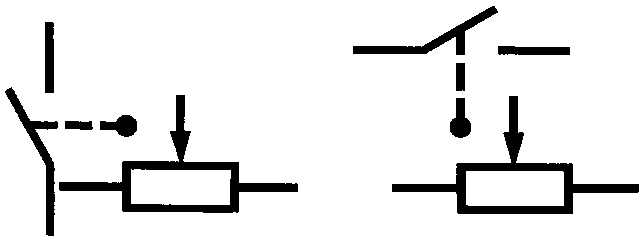

а) совмещенно рис. 28

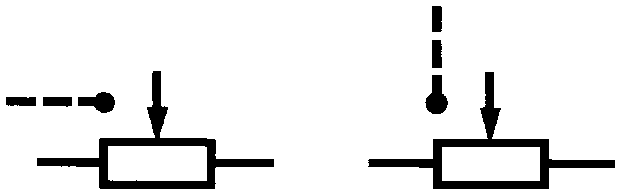

б) разнесенно рис. 29
Примечания:
1. Точка указывает положение подвижного контакта резистора, в котором происходит срабатывание замыкающего контакта. При этом замыкание происходит при движении от точки, а размыкание — при движении к точке.
2. При разнесенном способе замыкающий контакт следует изображать.
3. Точку в обозначениях допускается не зачернять.		 рис. 30
9. Резистор подстроечный
Примечания:
1. Неиспользуемый вывод допускается не изображать.		 рис. 31
2. Для подстроечного резистора в реостатном включении допускается использовать следующее обозначение. рис. 32
10. Резистор переменный с подстройкой

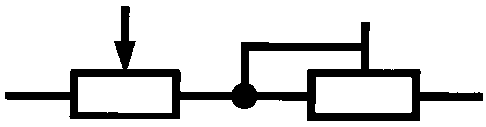

Примечание. Приведенному обозначению соответствует следующая эквивалентная схема:
рис. 33		 рис. 34
11. Тензорезистор:
а) линейный рис. 35
б) нелинейный рис. 36
12. Элемент нагревательный рис. 37

13. Терморезистор:




а) прямого подогрева





с положительным температурным коэффициентом
рис. 38




с отрицательным температурным коэффициентом
рис. 39




б) косвенного подогрева
рис. 40




14. Варистор
рис. 41








(Измененная редакция, Изм. № 1, 2).




3. Обозначения функциональных потенциометров, предназначенных для генерирования нелинейных непериодических функций, приведены в табл. 2.


Таблица 2





НаименованиеОбозначение

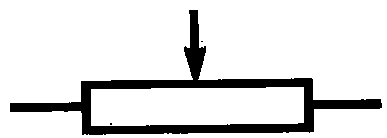

1. Потенциометр функциональный однообмоточный (например, с профилированным каркасом)рис. 42

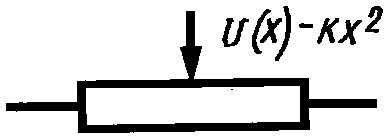

Примечание. Около изображения подвижного контакта допускается записывать аналитическое выражение для генерируемой функции, например, потенциометр для генерирования квадратичной зависимости.рис. 43

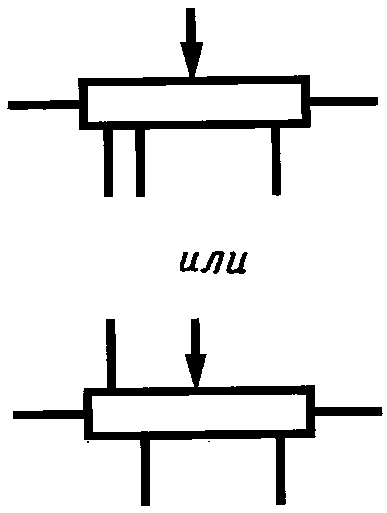

2. Потенциометр функциональный однообмоточный с несколькими дополнительными отводами, например, с тремярис. 44


Примечания:
1. Линии, изображающие дополнительные отводы, должны делить длинную сторону обозначения на отрезки, приблизительно пропорциональные линейным (или угловым) размерам соответствующих участков потенциометра.
2. Линия, изображающая подвижный контакт, должна занимать промежуточное положение относительно линий дополнительных отводов.


3. Потенциометр функциональный многообмоточный, например, двухобмоточный, изображенный:

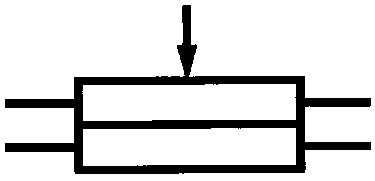

а) совмещеннорис. 45

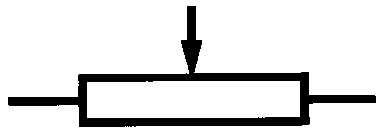

б) разнесеннорис. 46


Примечание. Предполагается, что многообмоточный функциональный потенциометр конструктивно выполнен таким образом, что все обмотки находятся на общем каркасе, а подвижный контакт электрически контактирует одновременно со всеми обмотками.рис. 47

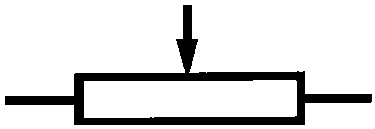

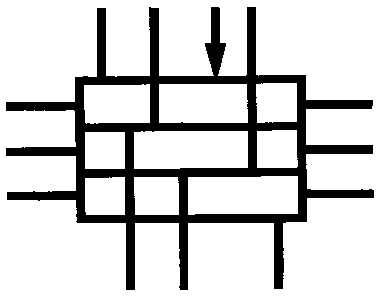

4. Потенциометр функциональный многообмоточный, например, трехобмоточный с двумя дополнительными отводами от каждой обмотки, изображенный:рис. 48


а) совмещенно

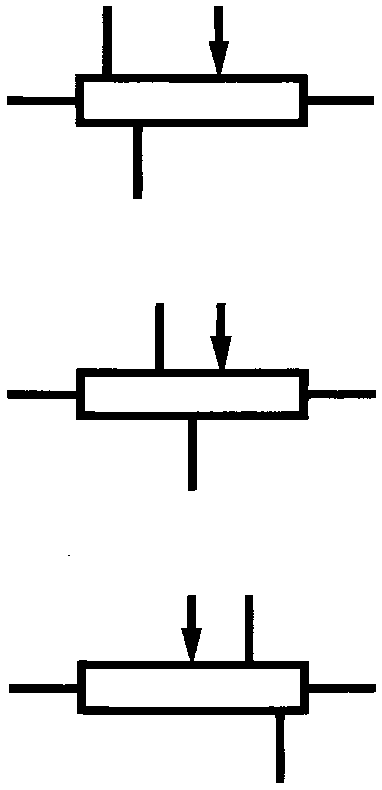

б) разнесеннорис. 49

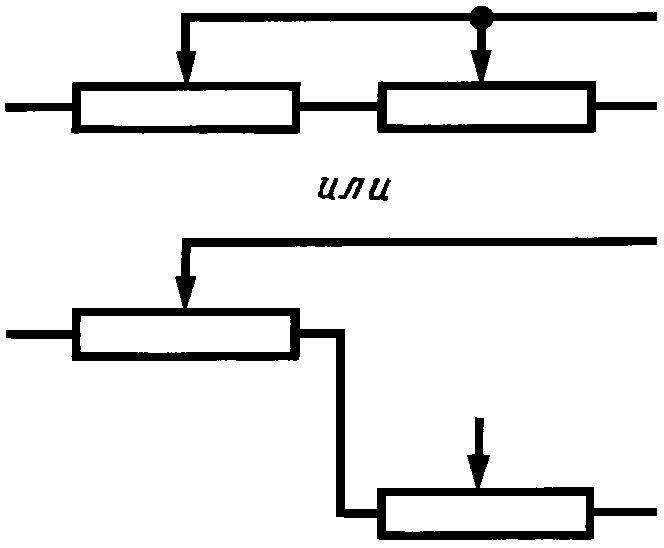

Примечание к пп. 3 и 4. При разнесенном изображении применяют следующие условности:
а) подвижный контакт следует показывать на обозначении каждой обмотки потенциометра;
б) линии механической связи между обозначениями подвижных контактов не изображают;
в) линию электрической связи, изображающую цепь подвижного контакта, допускается изображать только на одной из обмоток, например, двухобмоточный потенциометр с последовательно соединенными обмотками.		рис. 50




Примечание. Обозначения, установленные в табл. 2, следует применять для потенциометров, у которых подвижный контакт перемещается между двумя фиксированными (начальным и конечным) положениями. При этом конструктивное исполнение потенциометра может быть любым: линейным, кольцевым или спиральным (многооборотные потенциометры).


4. Обозначения функциональных кольцевых замкнутых потенциометров, предназначенных для циклического генерирования нелинейных функций, приведены в табл. 3.




Таблица 3








Наименование
Обозначение

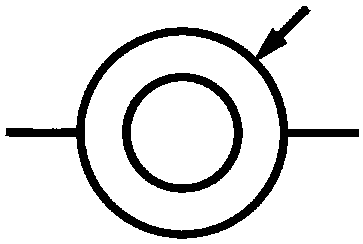

1. Потенциометр функциональный кольцевой замкнутый однообмоточный (например, с профилированным каркасом) с одним подвижным контактом и двумя отводами
рис. 51




Примечание. Около изображения подвижного контакта допускается записывать аналитическое выражение для генерируемой функции, например, синусный потенциометр.

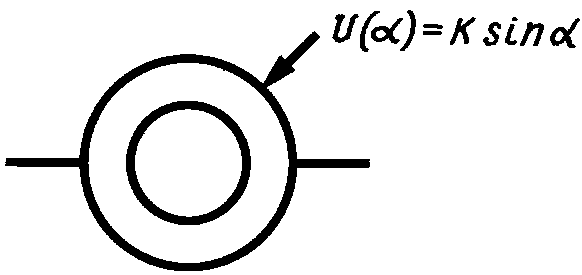

рис. 52




2. Потенциометр функциональный кольцевой замкнутый однообмоточный с несколькими подвижными контактами, например, с тремя:

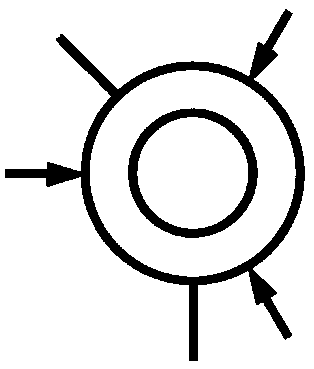

а) механически не связанными
рис. 53

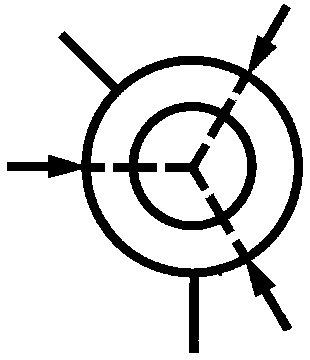

б) механически связанными
рис. 54

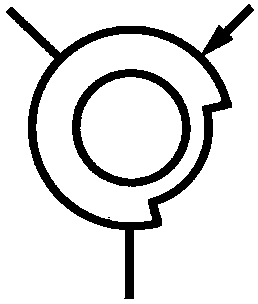

3. Потенциометр функциональный кольцевой замкнутый однообмоточный с изолированным участком
рис. 55




Примечание. На изолированном участке электрический контакт между обмоткой и подвижным контактом отсутствует.

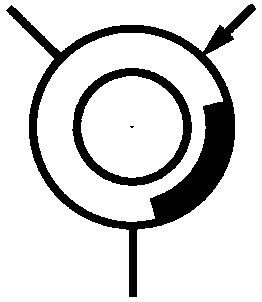

4. Потенциометр функциональный кольцевой замкнутый однообмоточный с короткозамкнутым участком
рис. 56






Примечания:
1. На короткозамкнутом участке потенциометра сопротивление равно нулю.
2. Кольцевой сектор, соответствующий короткозамкнутому участку, допускается не зачернять.

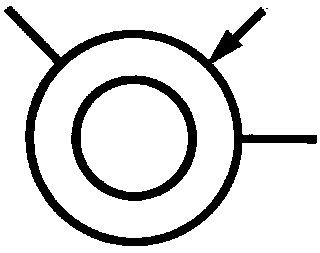

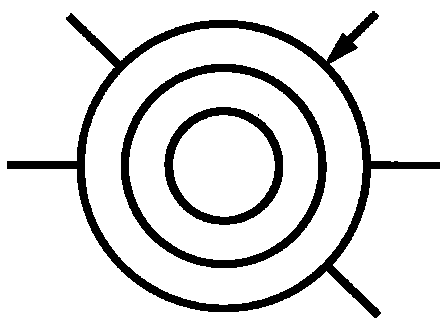

5. Потенциометр функциональный кольцевой замкнутый многообмоточный, например, двухобмоточный с двумя отводами от каждой обмотки, изображенный:





а) совмещенно
рис. 57




б) разнесенно
рис. 58




Примечания:
1. Предполагается, что многообмоточный функциональный потенциометр конструктивно выполнен таким образом, что все обмотки находятся на общем каркасе, а подвижный контакт электрически контактирует одновременно со всеми обмотками.
2. При разнесенном изображении действуют условности, установленные в примечании к пп. 3 и 4 табл. 2.

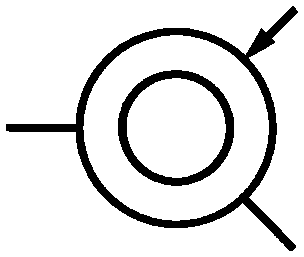

рис. 59






Примечание. Все угловые размеры в обозначениях (углы между линиями отводов, между подвижными механически связанными контактами, размеры и расположение секторов изолированных или короткозамкнутых участков) должны быть приблизительно равны соответствующим угловым размерам в конструкции потенциометров.


5. Обозначения конденсаторов приведены в табл. 4.




Таблица 4








Наименование
Обозначение






1. Конденсатор постоянной емкости
рис. 60




Примечание. Для указания поляризованного конденсатора используют обозначение.
рис. 61




1а. Конденсатор постоянной емкости с обозначенным внешним электродом
рис. 62




2. Конденсатор электролитический:





а) поляризованный
рис. 63




б) неполяризованный
рис. 64






Примечание. Знак «+» допускается опускать, если это не приведет к неправильному пониманию схемы.

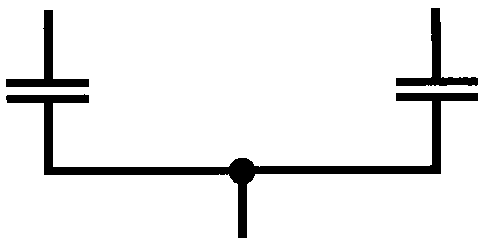

3. Конденсатор постоянной емкости с тремя выводами (двухсекционный), изображенный:





а) совмещенно
рис. 65




б) разнесенно
рис. 66

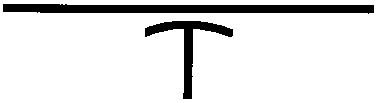

4. Конденсатор проходной
рис. 67




Примечание. Дуга обозначает наружную обкладку конденсатора (корпус).

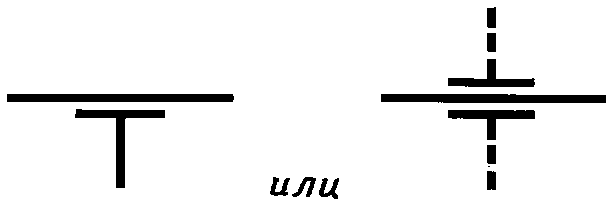

Допускается использовать обозначение.
рис. 68




5. Конденсатор опорный. Нижняя обкладка соединена с корпусом (шасси) прибора
рис. 69




6. Конденсатор с последовательным собственным резистором
рис. 70




7. Конденсатор в экранирующем корпусе:





а) с одной обкладкой, соединенной с корпусом
рис. 71




б) с выводом от корпуса
рис. 72




8. Конденсатор переменной емкости
рис. 73

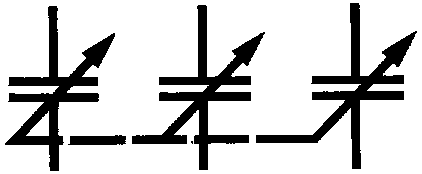

9. Конденсатор переменной емкости многосекционный, например, трехсекционный
рис. 74




10. Конденсатор подстроечный
рис. 75




11. Конденсатор дифференциальный
рис. 76




11а. Конденсатор переменной емкости двухстаторный (в каждом положении подвижного электрода C = C)
рис. 77




Примечание к пп. 8 - 11а. Если необходимо указать подвижную обкладку (ротор), то ее следует изображать в виде дуги, например
рис. 78




12. Вариконд
рис. 79

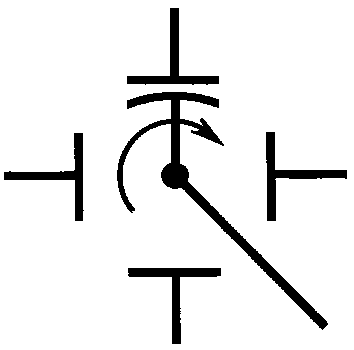

13. Фазовращатель емкостный
рис. 80




14. Конденсатор широкополосный
рис. 81




15. Конденсатор помехоподавляющий
рис. 82






(Измененная редакция, Изм. № 1).


6. Условные графические обозначения резисторов и конденсаторов для схем, выполнение которых при помощи печатающих устройств ЭВМ установлено стандартами Единой системы конструкторской документации, приведены в табл. 5.




Таблица 5








Наименование
Обозначение
Отпечатанное обозначение






1. Резистор постоянный, изображенный:






а) в горизонтальной цепи
рис. 83
рис. 84




б) в вертикальной цепи
рис. 85
рис. 86




2. Конденсатор постоянной емкости, изображенный:






а) в горизонтальной цепи
рис. 87
рис. 88




б) в вертикальной цепи
рис. 89
рис. 90




3. Конденсатор электролитический поляризованный, изображенный:

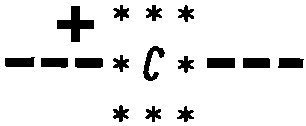

а) в горизонтальной цепи
рис. 91
рис. 92

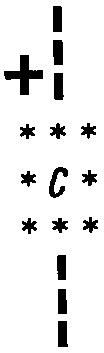

б) в вертикальной цепи
рис. 93
рис. 94






Примечание. Линии электрической связи — по ГОСТ 2.721-74.


(Измененная редакция, Изм. № 2).


7. Размеры условных графических обозначений приведены в табл. 6.




Таблица 6








Наименование
Обозначение

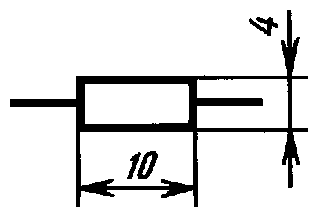

1. Резистор постоянный
рис. 95




2. Резистор постоянный с дополнительными отводами:

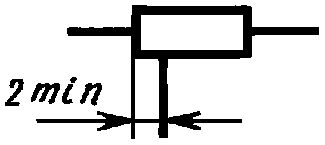

а) одним
рис. 96

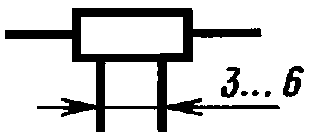

б) с двумя
рис. 97




3. Резистор переменный
рис. 98

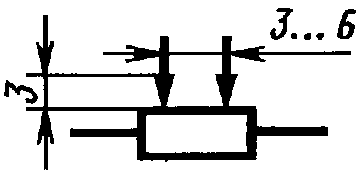

4. Резистор переменный с двумя подвижными контактами
рис. 99

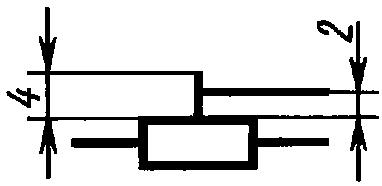

5. Резистор подстроечный
рис. 100

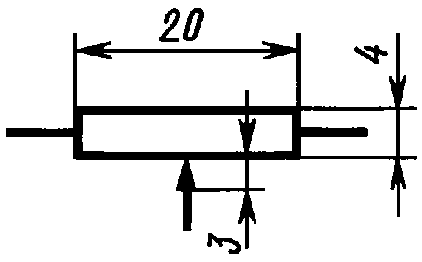

6. Потенциометр функциональный
рис. 101

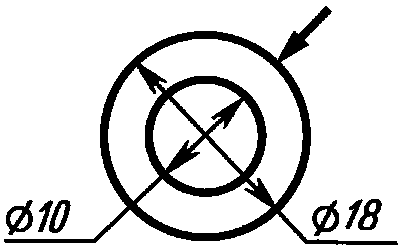

7. Потенциометр функциональный кольцевой замкнутый:





а) однообмоточный
рис. 102

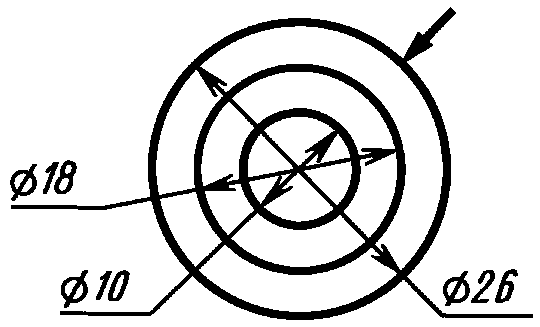

б) многообмоточный, например, двухобмоточный
рис. 103

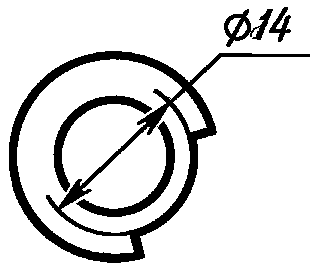

8. Потенциометр функциональный кольцевой замкнутый с изолированным участком
рис. 104




9. Конденсатор постоянной емкости
рис. 105




10. Конденсатор электролитический
рис. 106

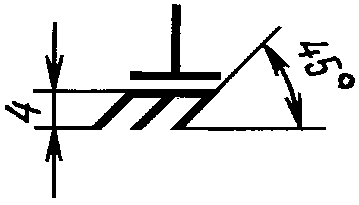

11. Конденсатор опорный
рис. 107

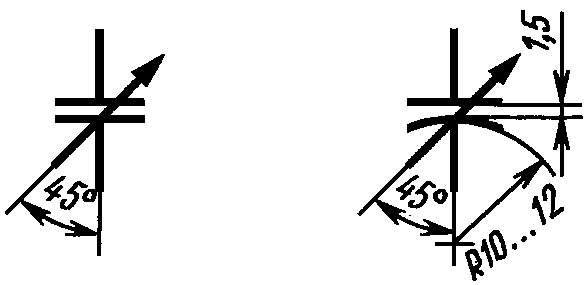

12. Конденсатор переменной емкости
рис. 108

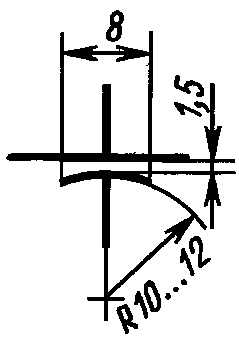

13. Конденсатор проходной
рис. 109






Все геометрические элементы условных графических обозначений следует выполнять линиями той же толщины, что и линии электрической связи.
