ГОСТ 2.729-68. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электроизмерительные

(утв. и введен в действие Постановлением Госстандарта СССР от 01.08.1968 № 1208)

(ред. от 01.10.1993)

Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 1 августа 1968 г. № 1208

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

ПРИБОРЫ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ

Unified system for design documentation. Graphic identifications in schemes. Electromeasuring apparatus

ГОСТ 2.729-68

Группа Т52

МКС 01.080.40;

17.220.20

Дата введения 1 января 1971 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 01.08.68 № 1208

3. ВЗАМЕН ГОСТ 7624-62 в части разд. 6

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2.728-74	Таблица, п. 12
ГОСТ 2.768-90	Таблица, п. 11

5. ИЗДАНИЕ (февраль 2005 г.) с Изменениями № 1, 2, 3, утвержденными в октябре 1981 г., октябре 1990 г., октябре 1993 г. (ИУС 11-81, 1-91, 5-94)

Настоящий стандарт устанавливает условные графические обозначения электроизмерительных приборов на схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства.

(Введен дополнительно, Изм. № 1, 3).

Обозначения электроизмерительных приборов приведены в таблице.

Наименование	Обозначение
1а. Датчик измеряемой неэлектрической величины
1. Прибор электроизмерительный
а) показывающий
б) регистрирующий
в) интегрирующий (например, счетчик электрической энергии)
Примечания: 1. При необходимости изображения нестандартизованных электроизмерительных приборов следует использовать сочетания соответствующих основных обозначений, например, комбинированный прибор, показывающий и регистрирующий. 2. Для указания назначения электроизмерительного прибора в его обозначение вписывают условные графические обозначения, установленные в стандартах ЕСКД, а также буквенные обозначения единиц измерения или измеряемых величин, которые помещают внутри графического обозначения электроизмерительного прибора
а) амперметр	A
б) вольтметр	V
в) вольтметр двойной
г) вольтметр дифференциальный	\Delta V
д) вольтамперметр	VA
е) ваттметр	W
ж) ваттметр суммирующий	\Sigma W
з) варметр (измеритель активной мощности)	var
и) микроамперметр	\mu A
к) миллиамперметр	mA
л) милливольтметр	mV
м) омметр	\Omega
н) мегаомметр	M\Omega
о) частотомер	Hz
п) волномер	\lambda
р) фазометр:
измеряющий сдвиг фаз	\varphi
измеряющий коэффициент мощности	cos\varphi
с) счетчик ампер-часов	Ah
т) счетчик ватт-часов	Wh
у) счетчик вольт-ампер-часов реактивный	varh
ф) термометр, пирометр	t° (допускается \theta °)
х) индикатор полярности	\pm
ц) тахометр	n
ч) измеритель давления	Pa или P
ш) измеритель уровня жидкости
щ) измеритель уровня сигнала	dB
3. В обозначении электроизмерительных приборов допускается вписывать необходимые данные согласно действующим стандартам на электроизмерительные приборы.
4. Если необходимо указать характеристику отсчетного устройства прибора, то в его обозначение вписывают следующие квалифицирующие символы:
а) прибор, подвижная часть которого может отклоняться в одну сторону от нулевой отметки:
вправо
влево
б) прибор, подвижная часть которого может отклоняться в обе стороны от нулевой отметки
допускается применять обозначение
в) прибор вибрационной системы
г) прибор с цифровым отсчетом
д) прибор с непрерывной регистрацией (записывающий)
е) прибор с точечной регистрацией (записывающий)
ж) прибор печатающий с цифровой регистрацией
з) прибор с регистрацией перфорированием
Например:
вольтметр с цифровым отсчетом
вольтметр с непрерывной регистрацией
амперметр, подвижная часть которого отклоняется в обе стороны от нулевой отметки
2. Гальванометр
3. Синхроноскоп
4. Осциллоскоп
5. Осциллограф
6. Гальванометр осциллографический:
а) тока или напряжения
б) мгновенной мощности
7. Счетчик импульсов
8. Электрометр
9. Болометр полупроводниковый
10. Датчик температуры
10а. Датчик давления

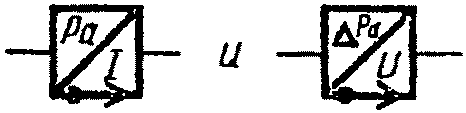

Примечание. При необходимости указания конкретной величины, в которую преобразуется неэлектрическая величина, допускается применять следующие обозначения, например, датчик давления
11. Термоэлектрический преобразователь:
а) с бесконтактным нагревом	По ГОСТ 2.768
б) с контактным нагревом	По ГОСТ 2.768
П. 12 по ГОСТ 2.728
13. Часы вторичные
Примечание. Для указания часов, минут и секунд используют следующее обозначение
14. Часы первичные
15. Часы с контактным устройством
16. Часы синхронные, например, на 50 Гц
17. Индикатор максимальной активной мощности, имеющий обратную связь с ваттметром
18. Дифференциальный вольтметр
19. Соленомер
20. Самопишущий комбинированный ваттметр и варметр
21. Счетчик времени
22. Счетчик ватт-часов, измеряющий энергию, передаваемую в одном направлении
23. Счетчик ватт-часов с регистрацией максимальной активной мощности
24. Отличительный символ функции счета числа событий
25. Счетчик электрических импульсов с ручной установкой на n (установка на нуль при n = 0)

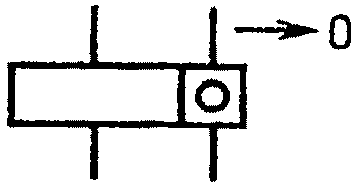

26. Счетчик электрических импульсов с установкой на нуль электрическим путем

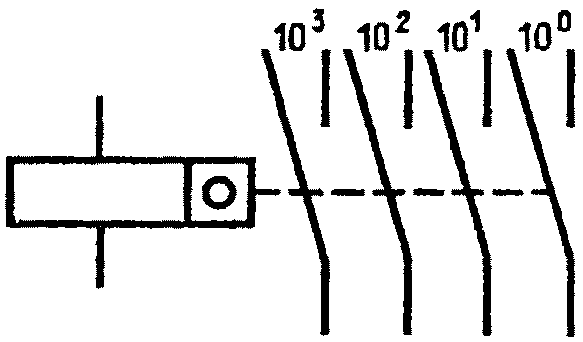

27. Счетчик электрических импульсов с несколькими контактами; контакты замыкаются соответственно на каждой единице (100), десятке (101), сотне (102), тысяче (103) событий, зарегистрированных счетным устройством
28. Счетное устройство, управляемое кулачком и управляющее замыканием контакта через каждые n событий
Примечания к пп. 1 - 28
1. При изображении обмоток измерительных приборов разнесенным способом используют следующие обозначения:
а) обмотка токовая
б) обмотка напряжения
в) обмотка секционирования с отводами:
токовая
напряжения
г) обмотка секционированная переключаемая:
токовая
напряжения
2. Обмотки в схемах измерительных приборов, отражающих их взаимное расположение в измерительном механизме, изображают следующим образом:
а) обмотка токовая
б) обмотка напряжения
в) обмотки токовые для сложения или вычитания
г) обмотки напряжения для сложения или вычитания
Например, механизм измерительный:
амперметра однообмоточного
вольтметра однообмоточного
ваттметра однофазного
ваттметра трехфазного одноэлементного с двумя токовыми обмотками
ваттметра трехфазного двухэлементного
ваттметра трехфазного трехэлементного
логометра магнитоэлектрического (например, омметра-логометра)
логометра ферродинамического (например, частотомера)
логометра электродинамического (например, фазометра однофазного)
логометра трехобмоточного (например, фазометра трехфазного с двумя токовыми обмотками)
логометра четырехобмоточного (например, синхроноскопа трехфазного)
логометра четырехобмоточного (например, фазометра трехфазного с одной токовой обмоткой)
3. Выводные контакты обмоток допускается не изображать, если это не приведет к недоразумению
4. Выводные контакты обмоток допускается не зачернять, например, вольтметр однообмоточный

(Измененная редакция, Изм. № 1, 2, 3).

---
