ГОСТ 19804.7-83. «Сваи-колонны железобетонные двухконсольные для сельскохозяйственных зданий. Конструкция и размеры»

(введен Постановлением Госстроя СССР от 31.12.1982 № 342)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СВАИ-КОЛОННЫ ЖЕЛЕЗОБЕТОННЫЕ ДВУХКОНСОЛЬНЫЕ ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ ЗДАНИЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Two-console reinforced concrete pile-pillars for agricultural buildings. Construction and dimensions

Постановлением Государственного комитета СССР по делам строительства от 31 декабря 1982 г. № 342 срок введения установлен с 1 июля 1983 года.

Переиздание. Май 1995 г.

Настоящий стандарт распространяется на забивные железобетонные двухконсольные сваи-колонны квадратного сечения и устанавливает их конструкцию и размеры.

Сваи-колонны предназначены для применения в одноэтажных сельскохозяйственных зданиях, расположенных в I, II, III районах СССР по скоростному напору ветра и весу снегового покрова с сейсмичностью не выше 6 баллов, с неагрессивной средой, а также слабо- и среднеагрессивными газовыми средами.

Сваи-колонны должны отвечать требованиям ГОСТ 19804-91 и настоящего стандарта.

1. МАРКИ И ОСНОВНЫЕ РАЗМЕРЫ

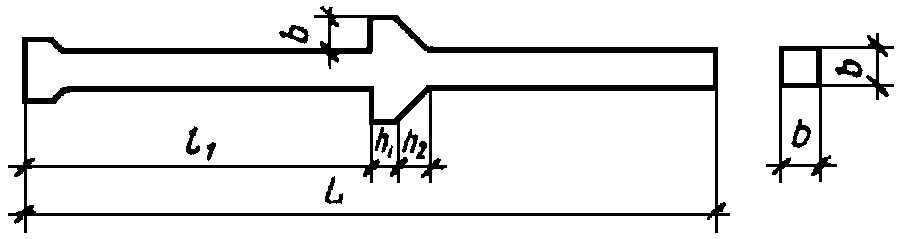

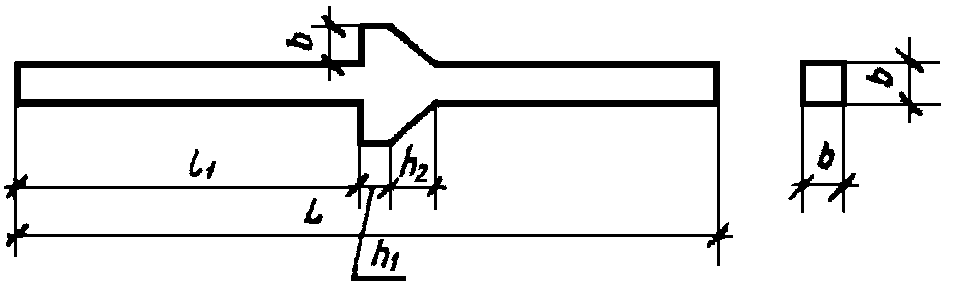

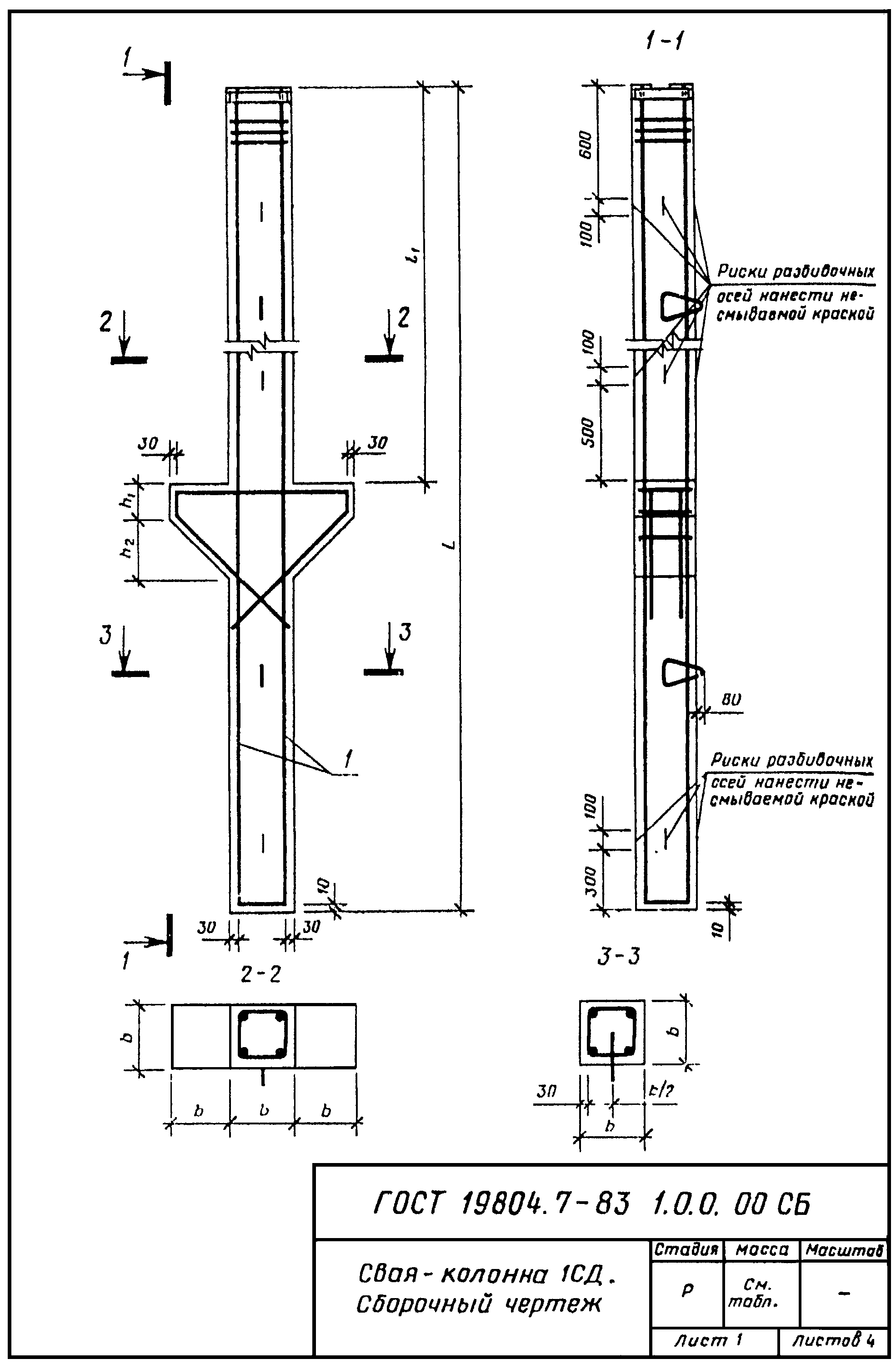

1.1. Марки, форма свай-колонн, основные размеры и показатели должны соответствовать указанным в табл. 2.

1.2. Сваи-колонны обозначаются марками в соответствии с ГОСТ 23009-78 и ГОСТ 19804-91.

Схема обозначения марок

						Обозначение типа конструкции: 1 — крайняя (без уширения верха); 2 — средняя (с уширением верха)
						Обозначение вида конструкции: СД — свая-колонна двухконсольная
						Длина, дм
						Размер от верха сваи-колонны до ее консолей, дм
						Размер стороны поперечного сечения, см
						Условное обозначение по несущей способности: 1, 2, 3, 4, 5 (см. табл. 1)
						Дополнительные характеристики при необходимости (см. п. 2.2.3): П — при слабо- или среднеагрессивной степени воздействия газовых сред

Условное обозначение	Кол., диаметр и класс продольной арматуры
по несущей способности	1СД XX. XX. 20-	1СД XX. XX. 30-	2СД XX. XX. 30-
1	4 Диаметр 12АIII	4 Диаметр 12АIII	4 Диаметр 12АIII
2	4 Диаметр 14АIII	4 Диаметр 14АIII	4 Диаметр 16АIII
3	4 Диаметр 16АIII	4 Диаметр 16АIII	4 Диаметр 18АIII
4	4 Диаметр 18АIII	4 Диаметр 20АIII	-
5	4 Диаметр 20АIII	4 Диаметр 25АIII	-

Пример условного обозначения (марки) крайней (без уширения верха) сваи-колонны двухконсольной, длиной 5500 мм, размером от верха сваи-колонны до ее консолей 3400 мм, размером стороны поперечного сечения 200 мм, несущей способности 2:

То же, крайней (без уширения верха) сваи-колонны двухконсольной, длиной 7500 мм, размером от верха сваи-колонны до ее консолей 3500 мм, размером стороны поперечного сечения 300 мм, несущей способности 3, для зданий с агрессивной степенью воздействия газовой среды:

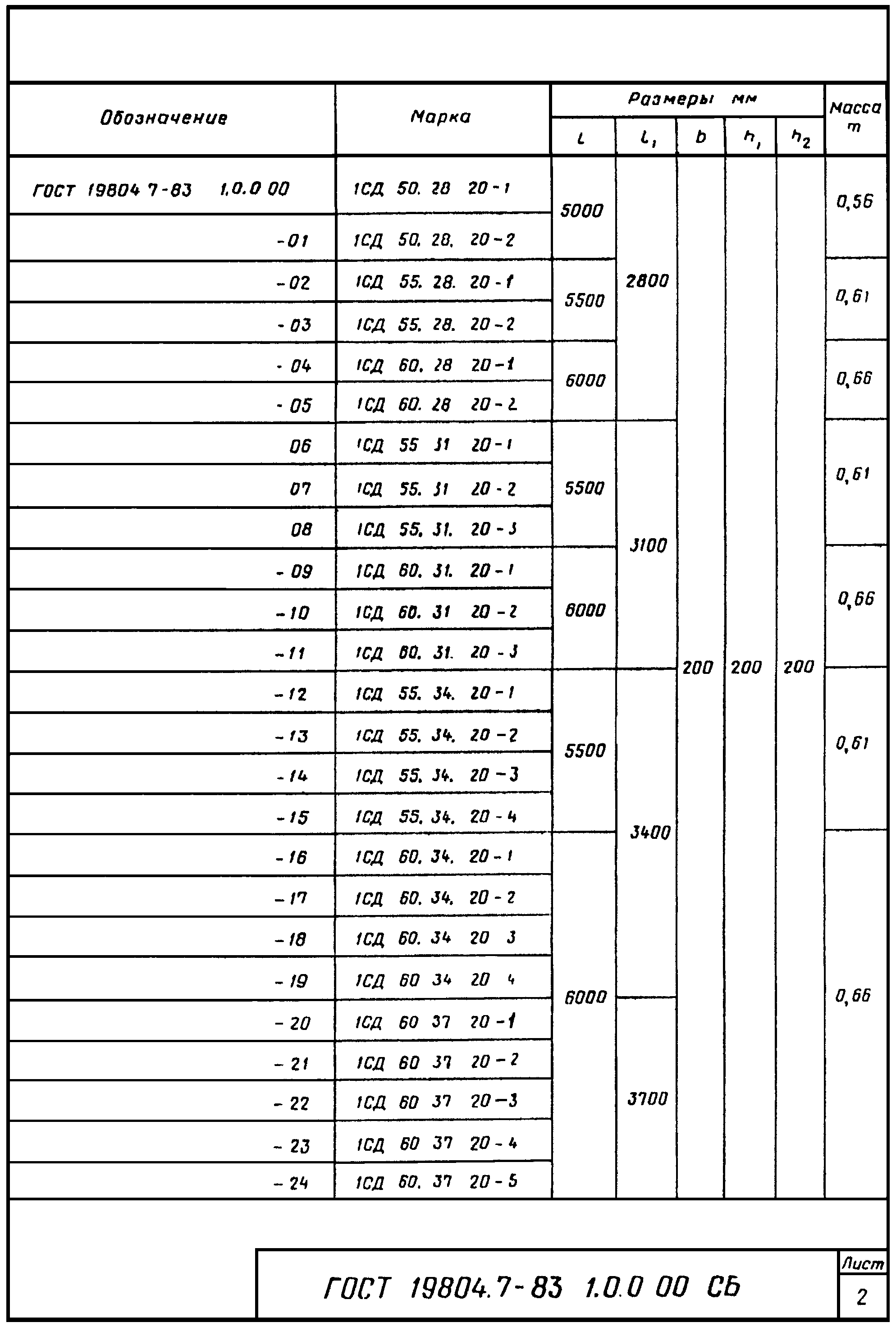

Марка сваи-колонны	Код ОКП	Размеры, мм					Расход материалов		Справочная масса,
		L	l 1	b	h 1	h 2	Бетон М250, м3	Сталь, кг	т

1СД 50.28.20-1	58 1721 2752	5000	2800	200	200	200	0,22	31,7	0,56
1СД 50.28.20-2	58 1721 2753							38,1
1СД 55.28.20-1	58 1721 2754	5500					0,24	33,9	0,61
1СД 55.28.20-2	58 1721 2755							40,7
1СД 60.28.20-1	58 1721 2756	6000					0,26	35,8	0,66
1СД 60.28.20-2	58 1721 2757							43,4
1СД 55.31.20-1	58 1721 2758	5500	3100				0,24	33,9	0,61
1СД 55.31.20-2	58 1721 2759							40,7
1СД 55.31.20-3	58 1721 2760							49,1
1СД 60.31.20-1	58 1721 2761	6000					0,26	35,8	0,66
1СД 60.31.20-2	58 1721 2762							43,4
1СД 60.31.20-3	58 1721 2763							52,4
1СД 55.34.20-1	58 1721 2764	5500	3400				0,24	33,9	0,61
1СД 55.34.20-2	58 1721 2765							40,7
1СД 55.34.20-3	58 1721 2766							49,1
1СД 55.34.20-4	58 1721 2767							59,3
1СД 60.34.20-1	58 1721 2768	6000					0,26	35,8	0,66
1СД 60.34.20-2	58 1721 2769							43,4
1СД 60.34.20-3	58 1721 2770							52,4
1СД 60.34.20-4	58 1721 2771							63,6
1СД 60.37.20-1	58 1721 2772		3700				0,24	35,8
1СД 60.37.20-2	58 1721 2773							43,4
1СД 60.37.20-3	58 1721 2774	6000						52,4
1СД 60.37.20-4	58 1721 2775							63,6
1СД 60.37.20-5	58 1721 2776							74,8

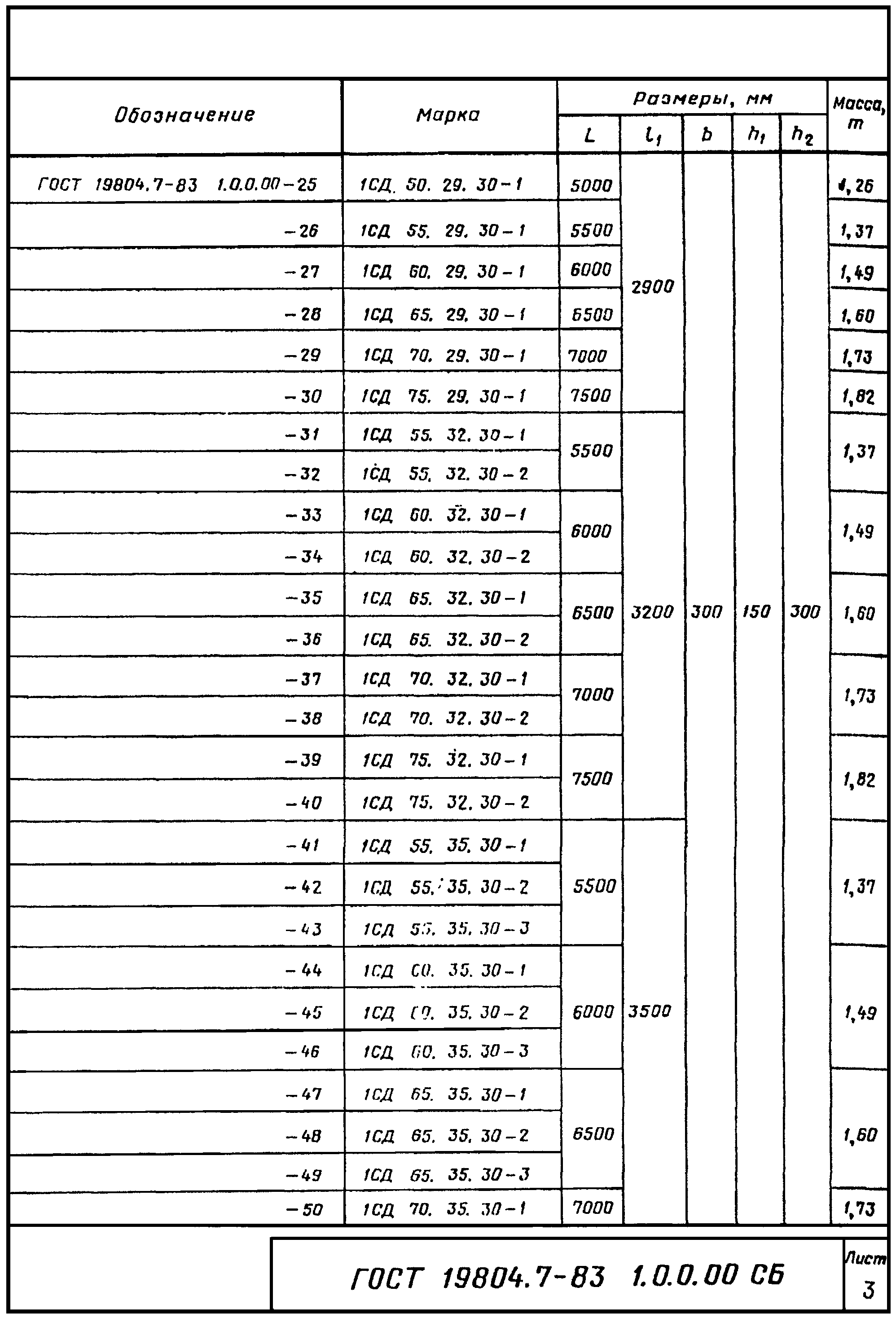

1СД 50.29.30-1	58 1721 2777	5000	2000	300	150	300	0,50	42,9	1,26
1СД 55.29.30-1	58 1721 2778	5500					0,55	45,1	1,37
1СД 60.29.30-1	58 1721 2779	6000					0,59	47,6	1,49
1СД 65.29.30-1	58 1721 2780	6500					0,64	49,9	1,60
1СД 70.29.30-1	58 1721 2781	7000					0,68	51,9	1,73
1СД 75.29.30-1	58 1721 2782	7500					0,73	54,2	1,82
1СД 55.32.30-1	58 1721 2783	5500	3200				0,55	45,1	1,37
1СД 55.32.30-2	58 1721 2784							51,9
1СД 60.32.30-1	58 1721 2785	6000					0,59	47,6	1,49
1СД 60.32.30-2	58 1721 2786							55,2
1СД 65.32.30-1	58 1721 2787	6500					0,64	49,9	1,60
1СД 65.32.30-2	58 1721 2788							57,9
1СД 70.32.30-1	58 1721 2789	7000					0,68	51,9	1,73
1СД 70.32.30-2	58 1721 2790							60,7
1СД 75.32.30-1	58 1721 2791	7500					0,73	54,2	1,82
1СД 75.32.30-2	58 1721 2792							63,4
1СД 55.35.30-1	58 1721 2793	5500	3500				0,55	45,1	1,37
1СД 55.35.30-2	58 1721 2794							51,9
1СД 55.35.30-3	58 1721 2795							60,3
1СД 60.35.30-1	58 1721 2796	6000					0,59	47,6	1,49
1СД 60.35.30-2	58 1721 2797							55,2
1СД 60.35.30-3	58 1721 2798							64,4
1СД 65.35.30-1	58 1721 2799	6500					0,64	49,9	1,60
1СД 65.35.30-2	58 1721 2800							57,9
1СД 65.35.30-3	58 1721 2801							67,5
1СД 70.35.30-1	58 1721 2802	7000					0,68	51,9	1,73
1СД 70.35.30-2	58 1721 2803							60,7
1СД 70.35.30-3	58 1721 2804							71,1
1СД 75.35.30-1	58 1721 2805	7500					0,73	54,2	1,82
1СД 75.35.30-2	58 1721 2806							63,4
1СД 75.35.30-3	58 1721 2807							74,6
1СД 65.41.30-1	58 1721 2808	6500	4100				0,64	49,9	1,60
1СД 65.41.30-2	58 1721 2809							57,9
1СД 65.41.30-3	58 1721 2810							67,5
1СД 65.41.30-4	58 1721 2811							93,5
1СД 70.41.30-1	58 1721 2812	7000					0,68	51,9	1,73
1СД 70.41 30-2	58 1721 2813							60,7
1СД 70.41.30-3	58 1721 2814							71,1
1СД 70.41.30-4	58 1721 2815							98,7
1СД 75.41.30-1	58 1721 2816	7500					0,73	54,2	1,82
1СД 75.41.30-2	58 1721 2817							63,4
1СД 75.41.30-3	58 1721 2818							74,6
1СД 75.41.30-4	58 1721 2819							104,6
1СД 75.53.30-1	58 1721 2820		5300					54,2
1СД 75.53.30-2	58 1721 2821							63,4
1СД 75.53.30-3	58 1721 2822							74,6
1СД 75.53.30-4	58 1721 2823							104,6
1СД 75.53.30-5	58 1721 2824							155,6

2СД 50.29.30-1	58 1721 2825	5000	2900	300	150	300	0,51	46,6	1,29
2СД 65.29.30-1	58 1721 2826	5500					0,56	48,8	1,40
2СД 65.29.30-1	58 1721 2827	6600					0,65	53,6	1,63
2СД 75.29.30-1	58 1721 2828	7500					0,74	57,9	1,85
2СД 55.35.30-1	58 1721 2829	5500	3500	300	150	300	0,56	48,8	1,40
2СД 65.35.30-1	58 1721 2830	6500					0,65	53,6	1,63
2СД 75.35.30-1	58 1721 2831	7500					0,74	57,9	1,85
2СД 65.41 30-1	58 1721 2832	6500	4100				0,65	53,6	1,63
2СД 75.41.30-1	58 1721 2833	7500					0,74	57,9	1,85
2СД 75.47.30-1	58 1721 2834		4700
2СД 75.53.30-1	58 1721 2835	7500	5300	300	150	300	0,74	57,9	1,85
2СД 75.53.30-2	58 1721 2836							78,3
2СД 75.53.30-3	58 1721 2837							94,5

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Сваи-колонны должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, приведенным в Приложении.

2.2 Бетон

2.2.1. Для изготовления свай-колонн должен применяться тяжелый бетон марки по прочности на сжатие М250.

2.2.2 Материалы, применяемые для приготовления бетона, должны отвечать требованиям следующих стандартов:

цемент - ГОСТ 10178-85;

щебень, гравий — ГОСТ 20268-83 (максимальная крупность заполнителя не должна превышать 20 мм);

песок — ГОСТ 8736-85.

2.2.3. Бетон свай-колонн, предназначенных для работы в условиях воздействия слабо- или среднеагрессивных газовых сред, должен быть повышенной плотности (П) и удовлетворять требованиям СНиП II-28-73.

2.3 Арматура и закладные изделия

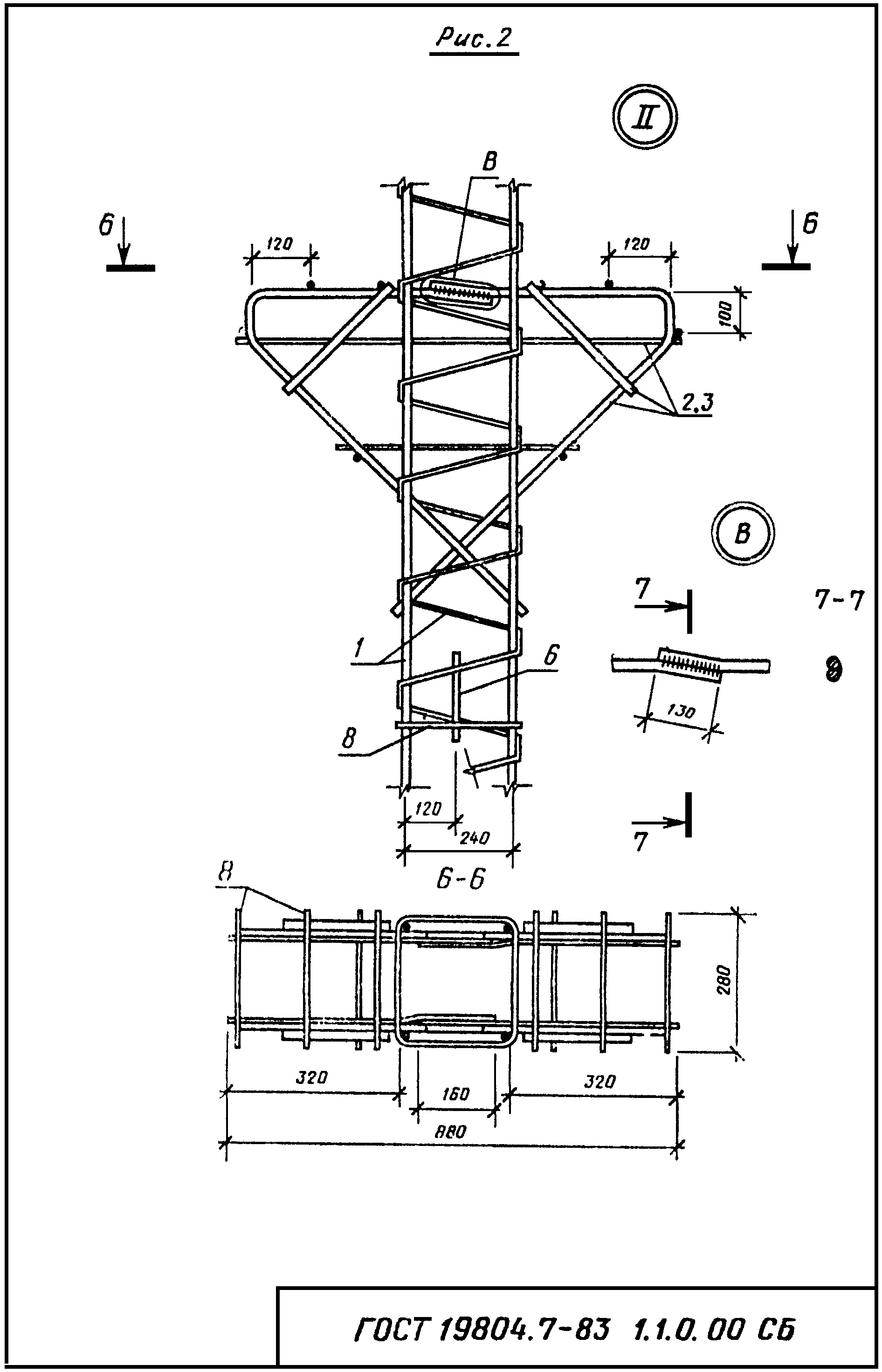

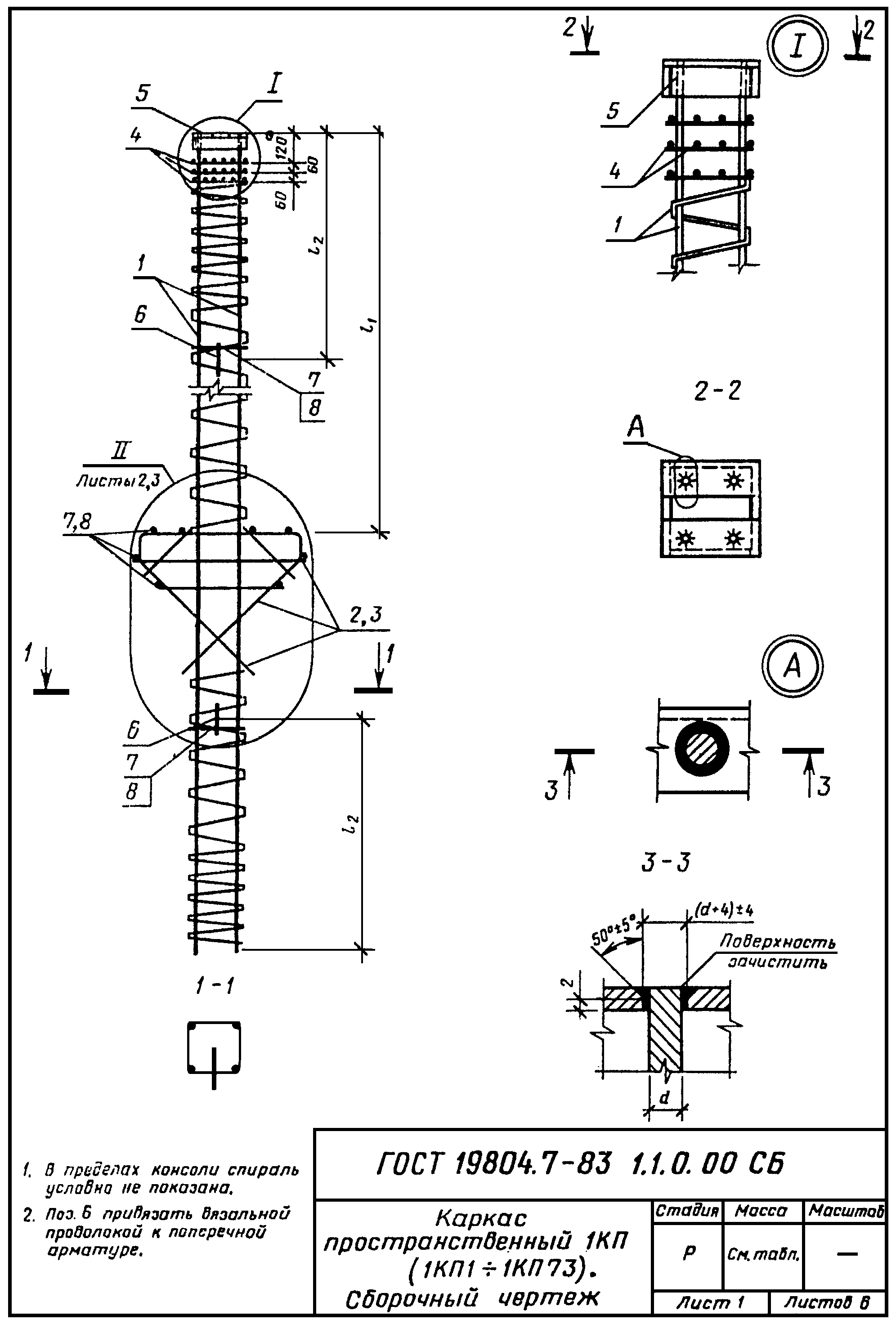

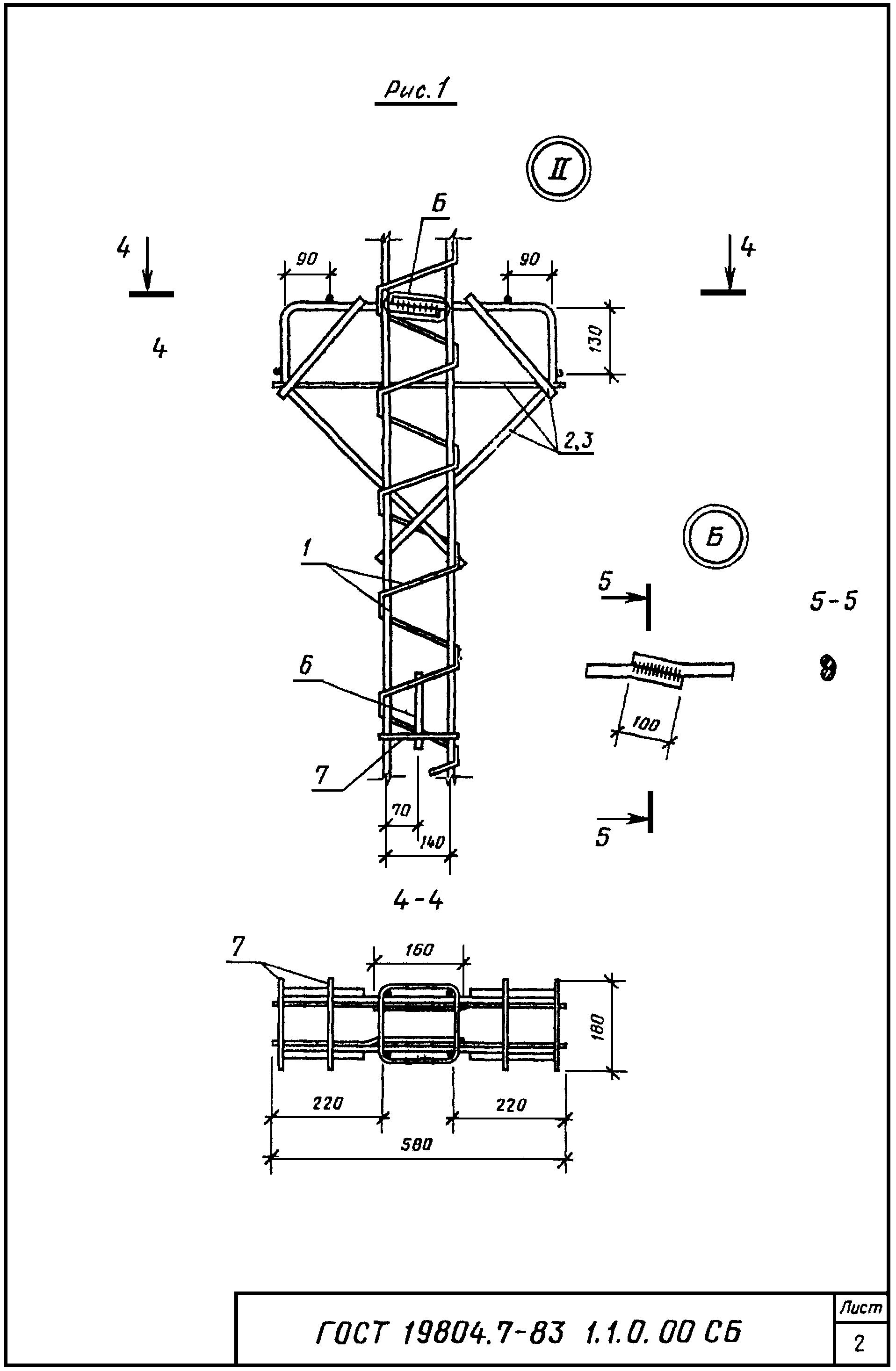

2.3.1 Сваи-колонны армируют пространственными каркасами.

2.3.2. В качестве продольной арматуры и арматуры консолей свай-колонн следует применять горячекатаную арматурную сталь класса А-III по ГОСТ 5781-82.

2.3.3. В качестве поперечной арматуры (спираль сваи-колонны) следует применять проволоку класса Вр-I по ГОСТ 6727-80 или горячекатаную арматурную сталь класса А-I по ГОСТ 5781-82.

2.3.4. Марки арматурной стали должны приниматься с учетом условий возведения и эксплуатации конструкций согласно приложению 3 главы СНиП II-21-75.

2.3.5. Поперечную арматуру приварить к продольным стержням в каждом пересечении контактной сваркой в соответствии с ГОСТ 14098-91.

2.3.6. Допускается заменять спиральную арматуру поперечными стержнями диаметром и шагом, равными диаметру и шагу спирали.

2.3.7. Для закладных изделий свай-колонн должна применяться углеродистая сталь класса С38/23.

Марки прокатной стали следует принимать с учетом действующей на закладное изделие нагрузки и условий эксплуатации свай-колонн согласно приложению 4 главы СНиП II-21-75.

2.3.8. Закладные изделия следует изготовлять с применением дуговой полуавтоматической сварки порошковой проволокой типов ПП-АН2, ПП-АН4, ПП-АН8 или в углекислом газе проволокой Св-08Г2С. Сварные соединения должны выполняться в соответствии с ГОСТ 14771-76.

Допускается изготовлять закладные изделия с применением ручной дуговой сварки в соответствии с ГОСТ 5264-80 с электродами типа Э42А-Ф.

2.3.9. Закладное изделие сваи-колонны при сборке пространственного каркаса надеть на продольные стержни и приварить к этим стержням, используя зазор между стержнем и раззенковкой, ручной дуговой сваркой в соответствии с ГОСТ 5264-80 электродами типа Э42А-Ф.

Сварку следует выполнять с учетом требований СН 393-78.

2.4 Требования к изготовлению

2.4.1. Сваи-колонны должны изготовляться в стальных формах, удовлетворяющих требованиям ГОСТ 25781-83.

Допускается изготовлять сваи-колонны в неметаллических формах, обеспечивающих соблюдение требований настоящего стандарта к качеству и точности изготовления свай-колонн.

2.4.2. Проектное положение арматурных изделий и толщину защитного слоя бетона следует фиксировать прокладками из плотного цементно-песчаного раствора или пластмассовыми фиксаторами. Применение стальных фиксаторов не допускается.

2.4.3. По четырем граням сваи-колонны должны быть нанесены риски разбивочных осей.

2.4.4. Подъем свай-колонн на копер следует производить с помощью стропа, закрепленного за сваю-колонну у верхней подъемной петли.

Строповка свай-колонн при подъеме на копер непосредственно за подъемную петлю запрещается.

2.5 Точность изготовления

2.5.1 Отклонения фактических размеров свай-колонн от проектных размеров не должны превышать, мм:

- <a id="p100155"></a>по длине ............................................ +/- 22
- <a id="p100156"></a>по длине от верха сваи-колонны до ее консолей ........ +/- 7
- <a id="p100157"></a>по длине от консолей до низа сваи-колонны ........... +/- 15
- <a id="p100158"></a>по размерам поперечного сечения и размерам консолей .. +/- 5

2.5.2. Отклонение от прямой линии (непрямолинейность) боковых граней на длине от верха сваи-колонны до ее консолей не должно превышать 3 мм на длине 2 м.

2.5.3 Отклонения от проектного положения стальных закладных изделий не должны превышать, мм:

- <a id="p100161"></a>в плоскости поверхности сваи-колонны ..................... 5
- <a id="p100162"></a>из плоскости поверхности сваи-колонны .................... 3

3. ПРАВИЛА ПРИЕМКИ

3.1. Приемку свай-колонн осуществляют в соответствии с требованиями ГОСТ 13015.1-81 и настоящего стандарта.

3.2. Приемочный контроль для каждой партии свай-колонн следует проводить неразрушающими методами.

3.3. При приемке свай-колонн по показателям точности геометрических размеров, отклонению от прямолинейности боковых граней, толщины защитного слоя бетона, расположения арматуры, качества бетонной поверхности применяют выборочный одноступенчатый контроль по ГОСТ 13015.1-81.

4. МЕТОДЫ КОНТРОЛЯ

4.1. Прочность бетона свай-колонн следует определять по ГОСТ 10180-90, ГОСТ 22690-88, ГОСТ 17624-87.

4.2. Плотность бетона следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.1-78.

Допускается определять плотность бетона по ГОСТ 17623-87.

4.3. Водонепроницаемость бетона следует определять по величине коэффициента фильтрации \text{К}_{\text{ф}} согласно ГОСТ 12730.5-84.

Величины коэффициента фильтрации \text{К}_{\text{ф}} , соответствующие маркам бетона по водонепроницаемости, следует принимать по главе СНиП II-21-75.

При отсутствии необходимого оборудования марку бетона по водонепроницаемости допускается определять по ГОСТ 12730.0-78 и ГОСТ 12730.5-84.

4.4. Водопоглощение бетона свай-колонн, предназначенных для применения в условиях воздействия агрессивной среды, следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.3-78.

4.5. Толщину защитного слоя бетона и положение арматуры в бетоне свай-колонн следует определять по ГОСТ 17625-83 или ГОСТ 22904-78.

При отсутствии необходимых приборов допускается вырубка борозд и обнажение арматуры сваи-колонны с последующей заделкой борозд.

4.6. Методы контроля и испытаний арматурных и закладных изделий установлены в ГОСТ 10922-90.

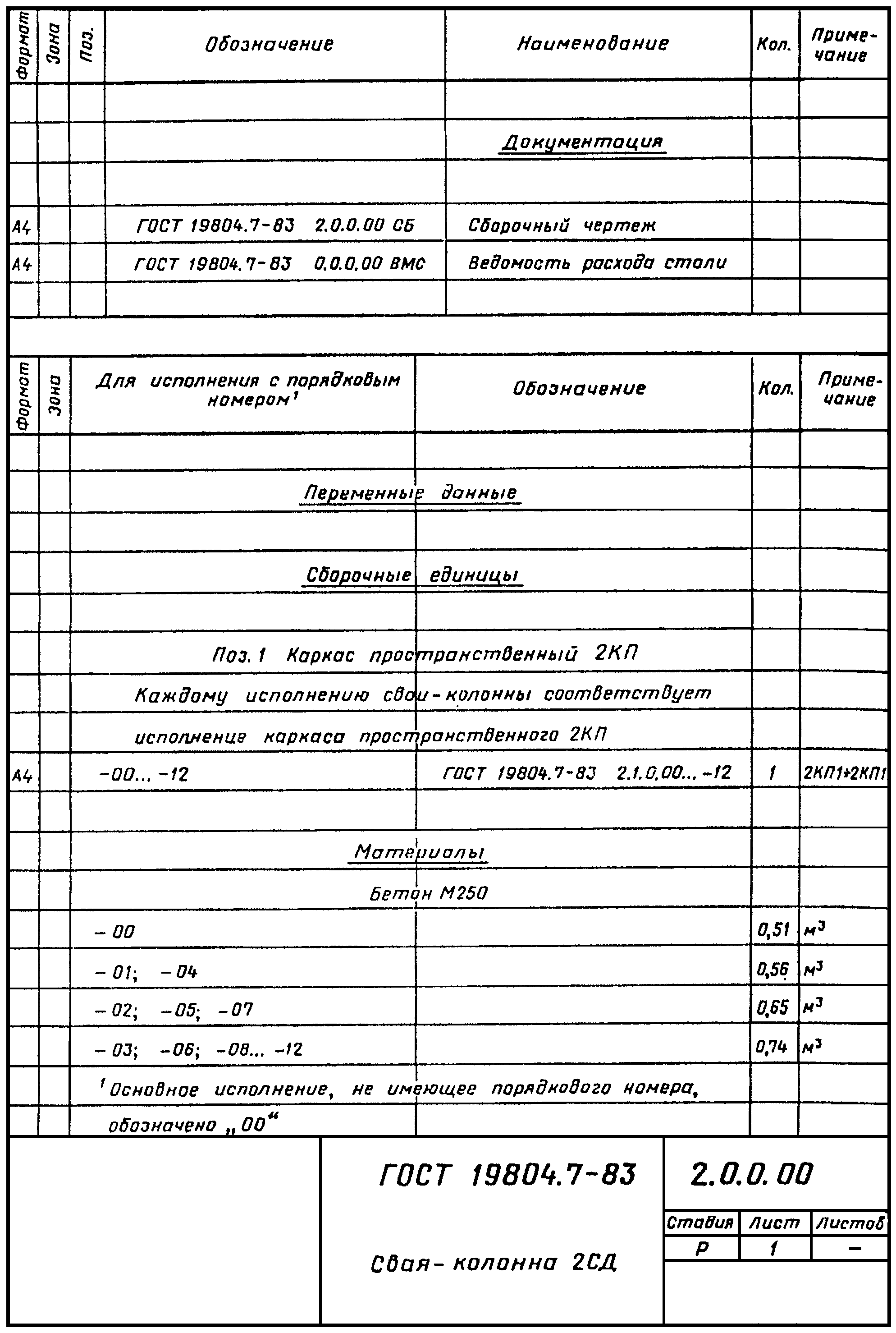

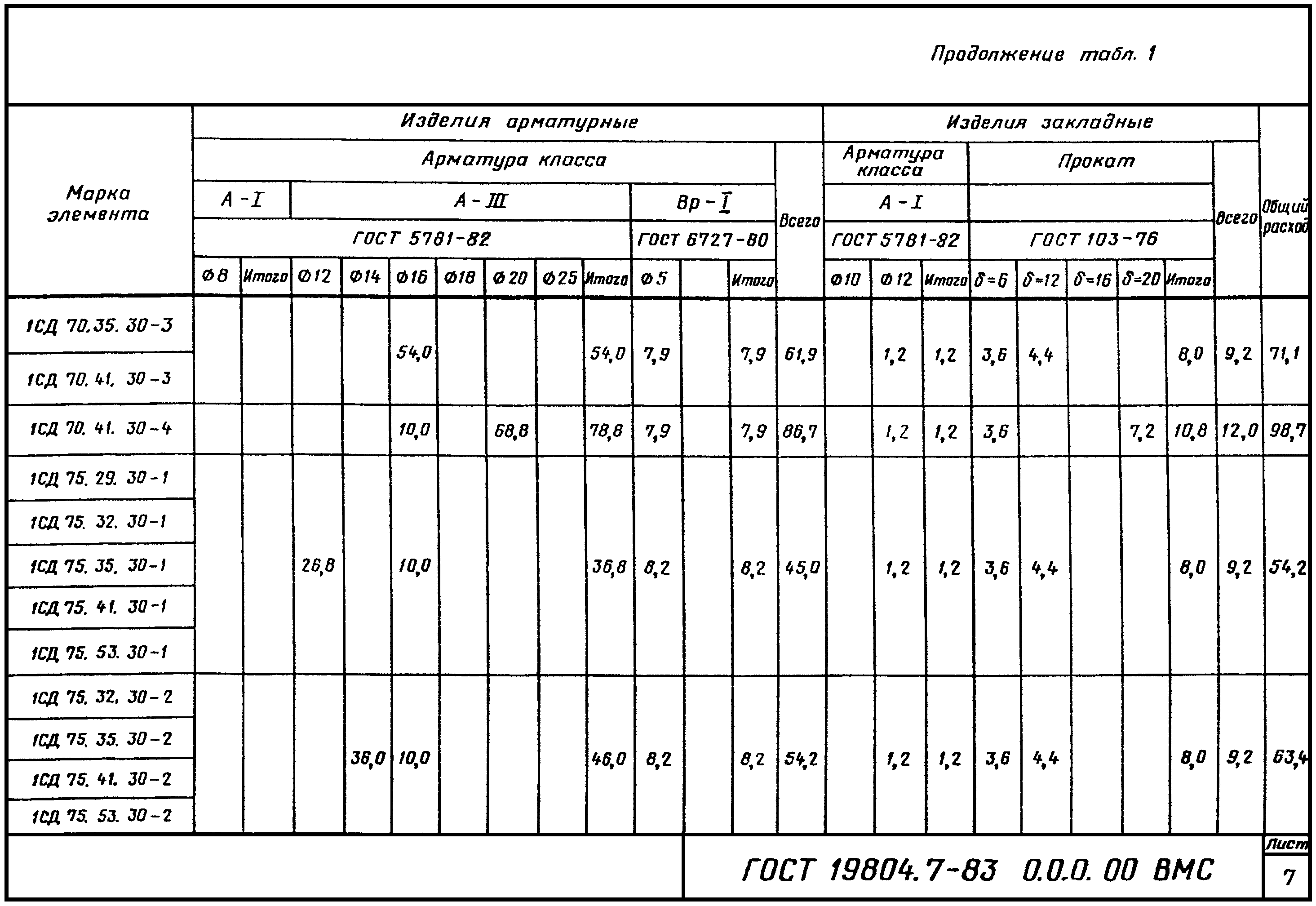

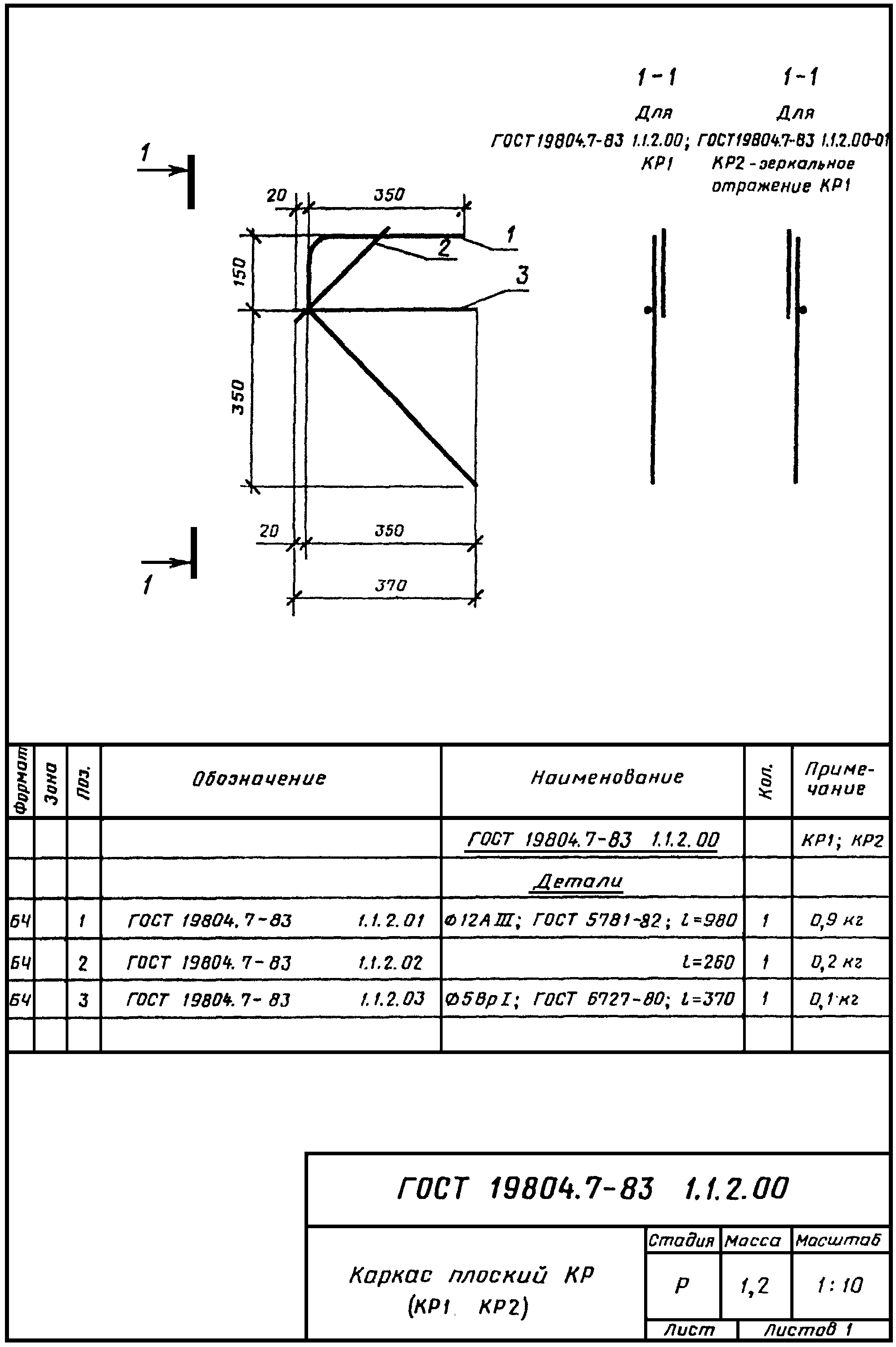

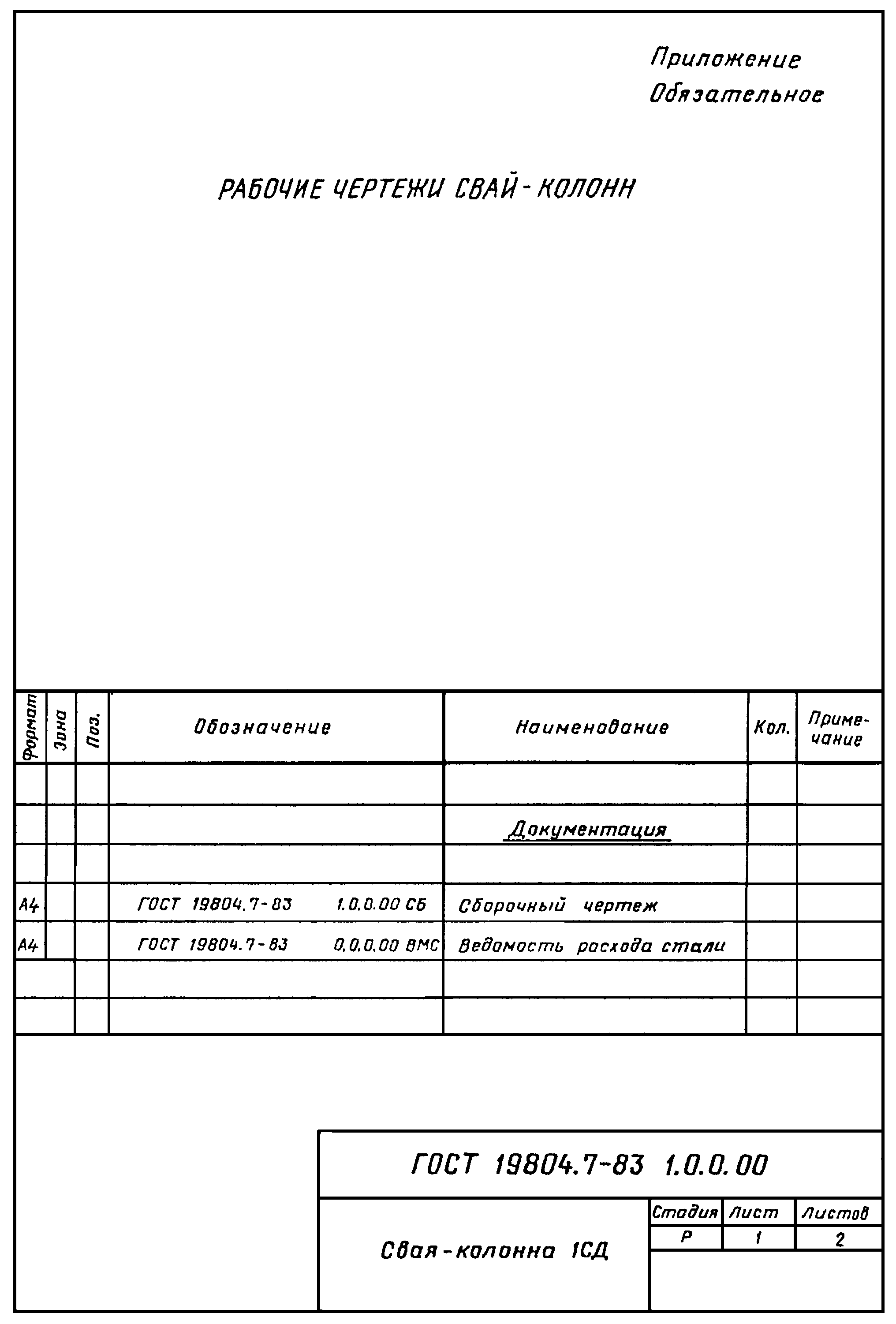

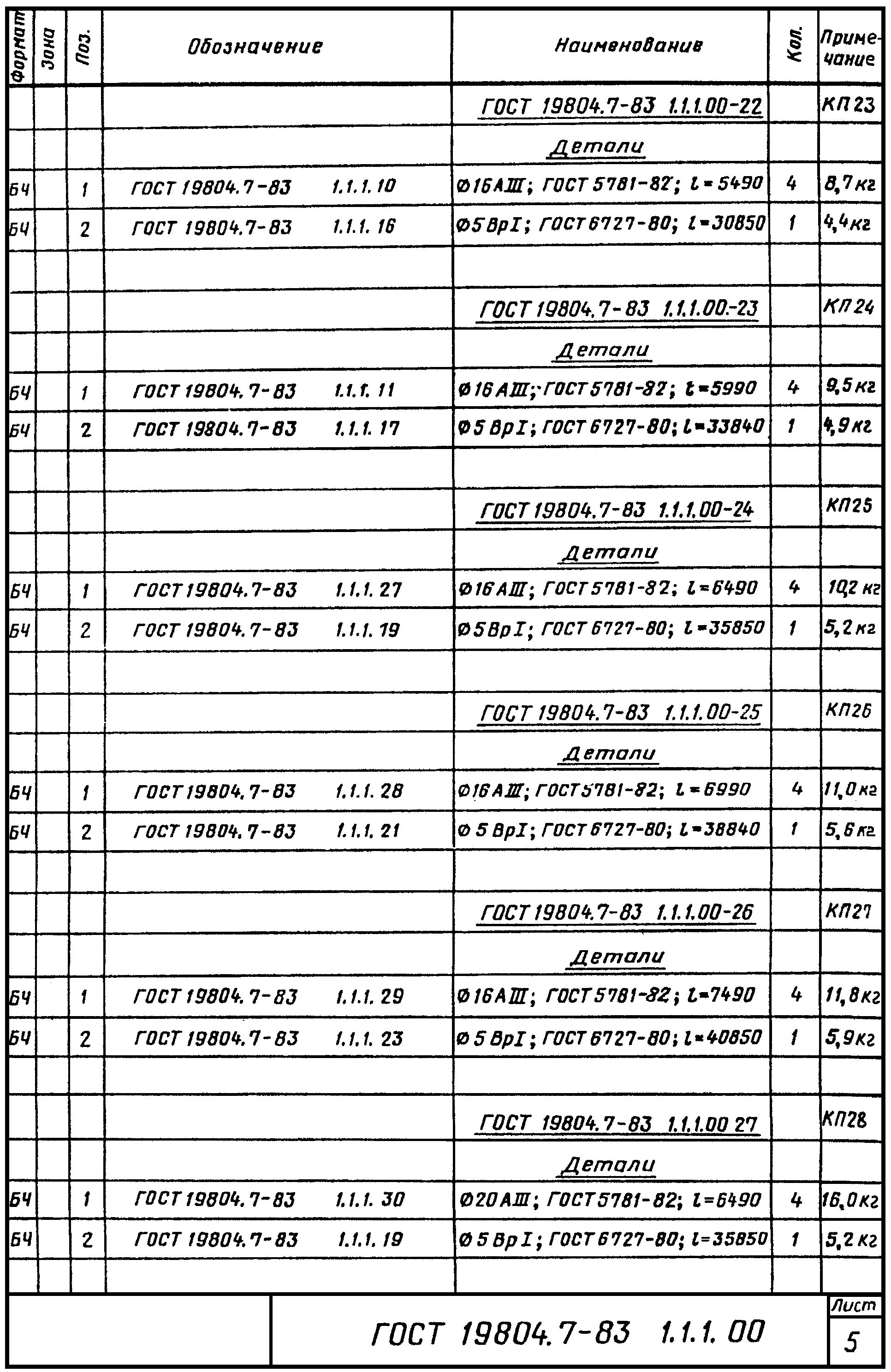

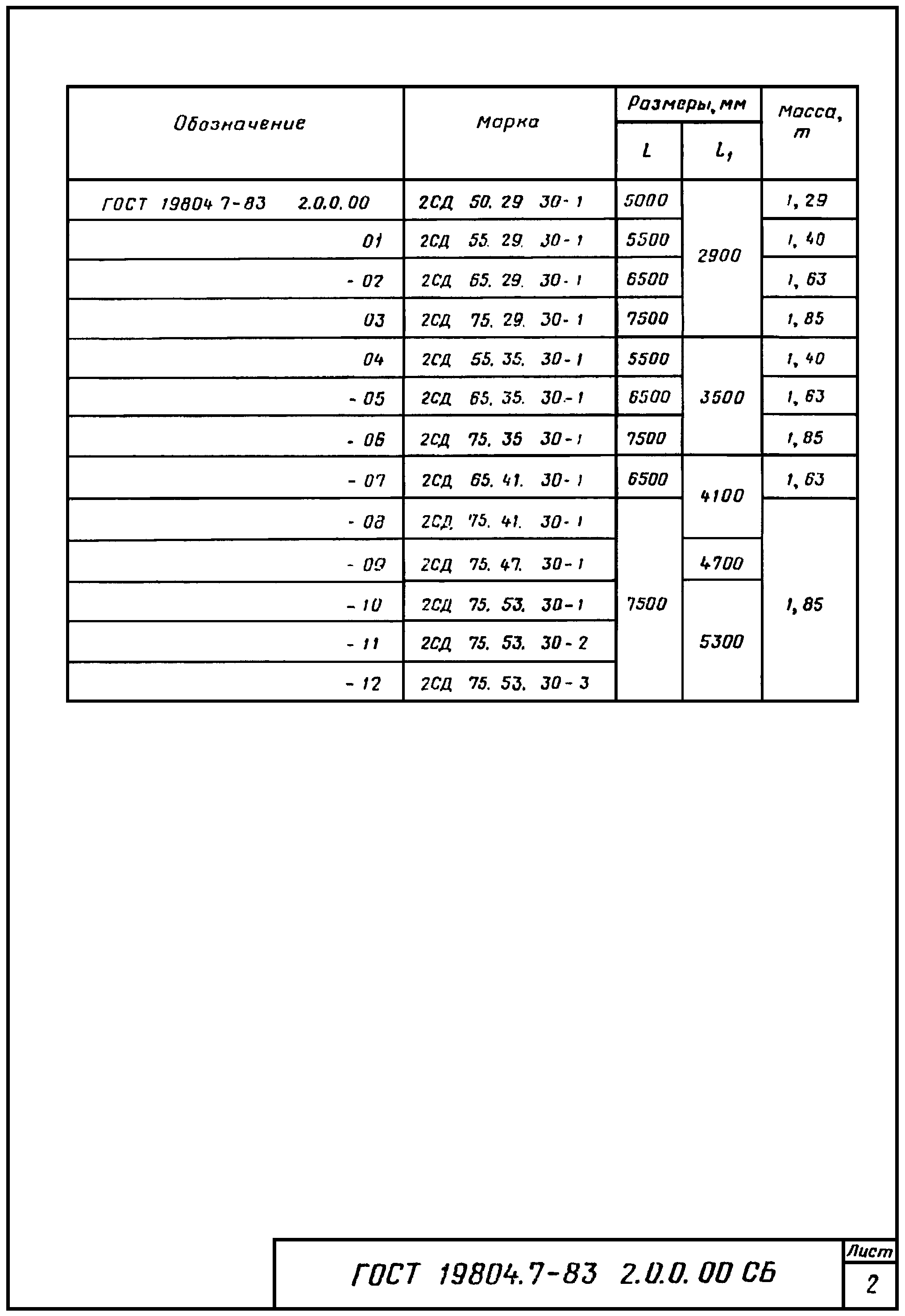

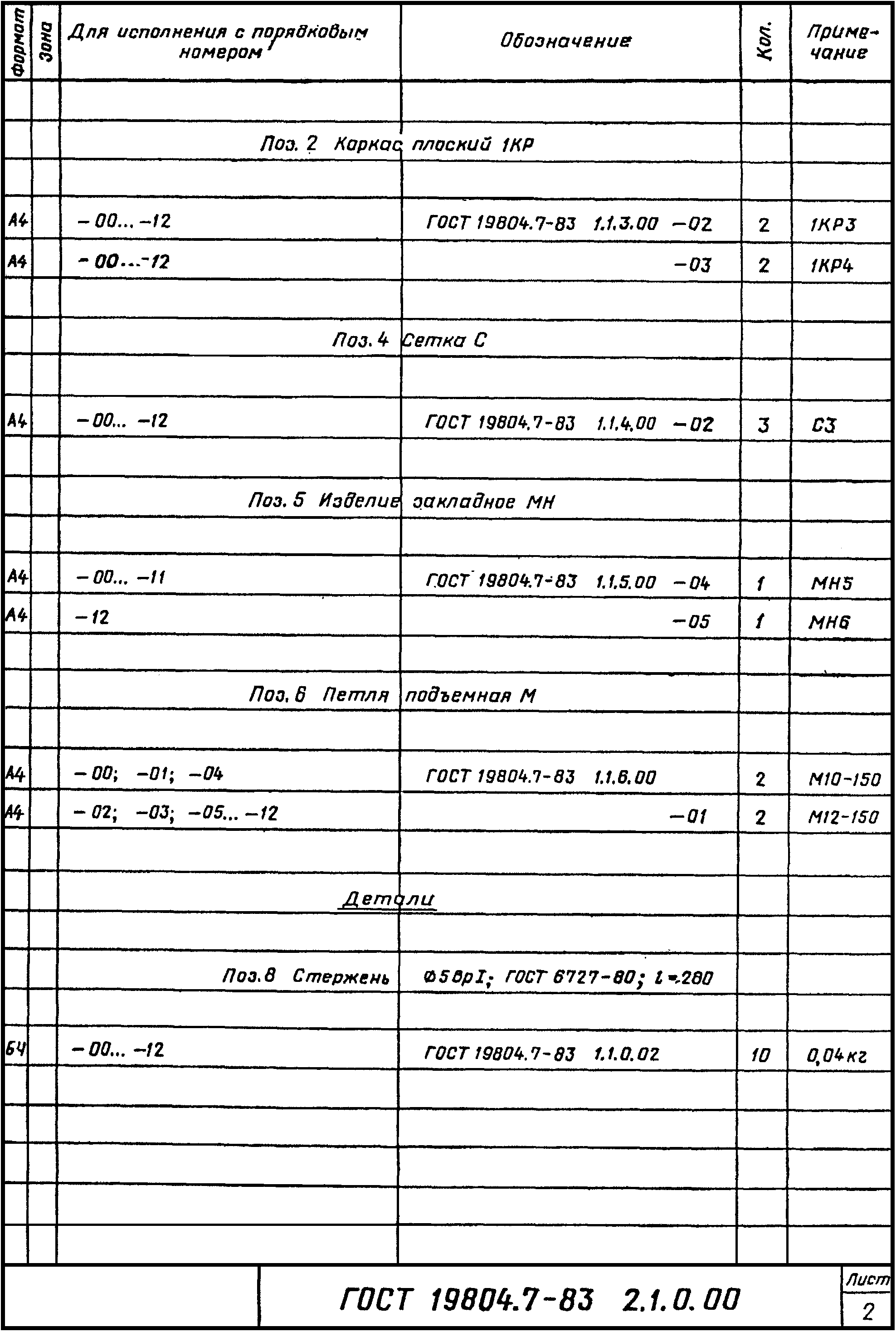

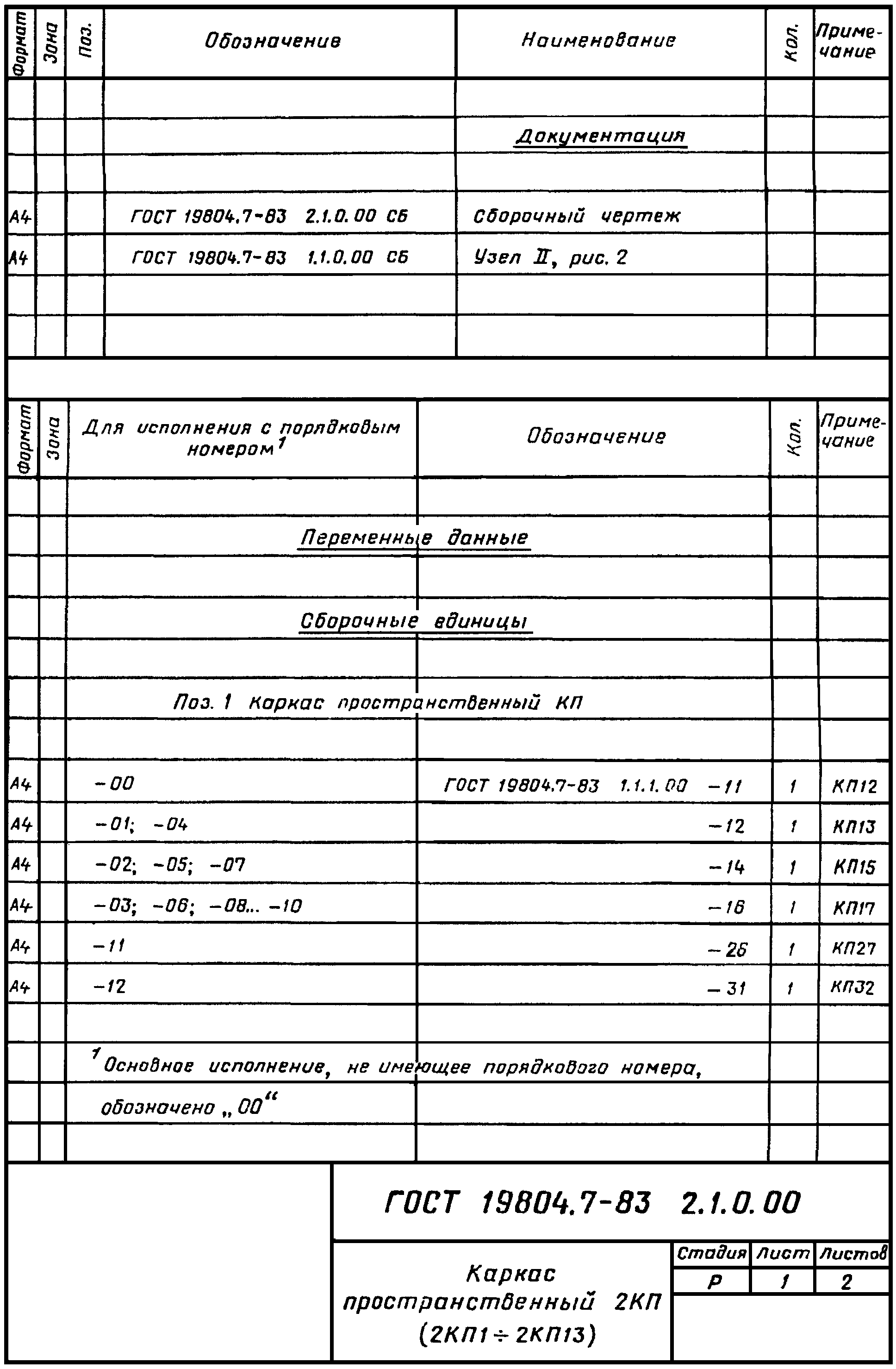

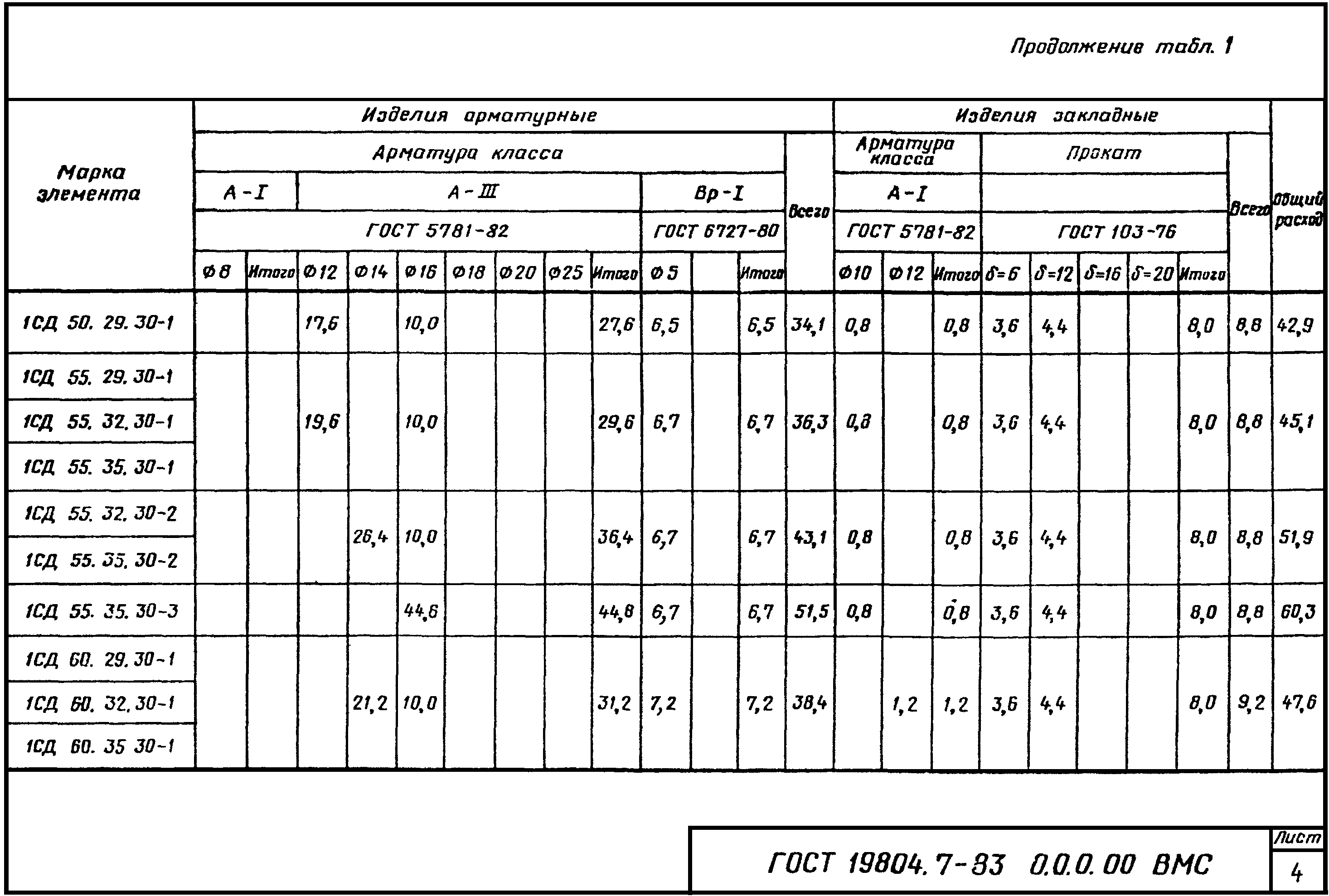

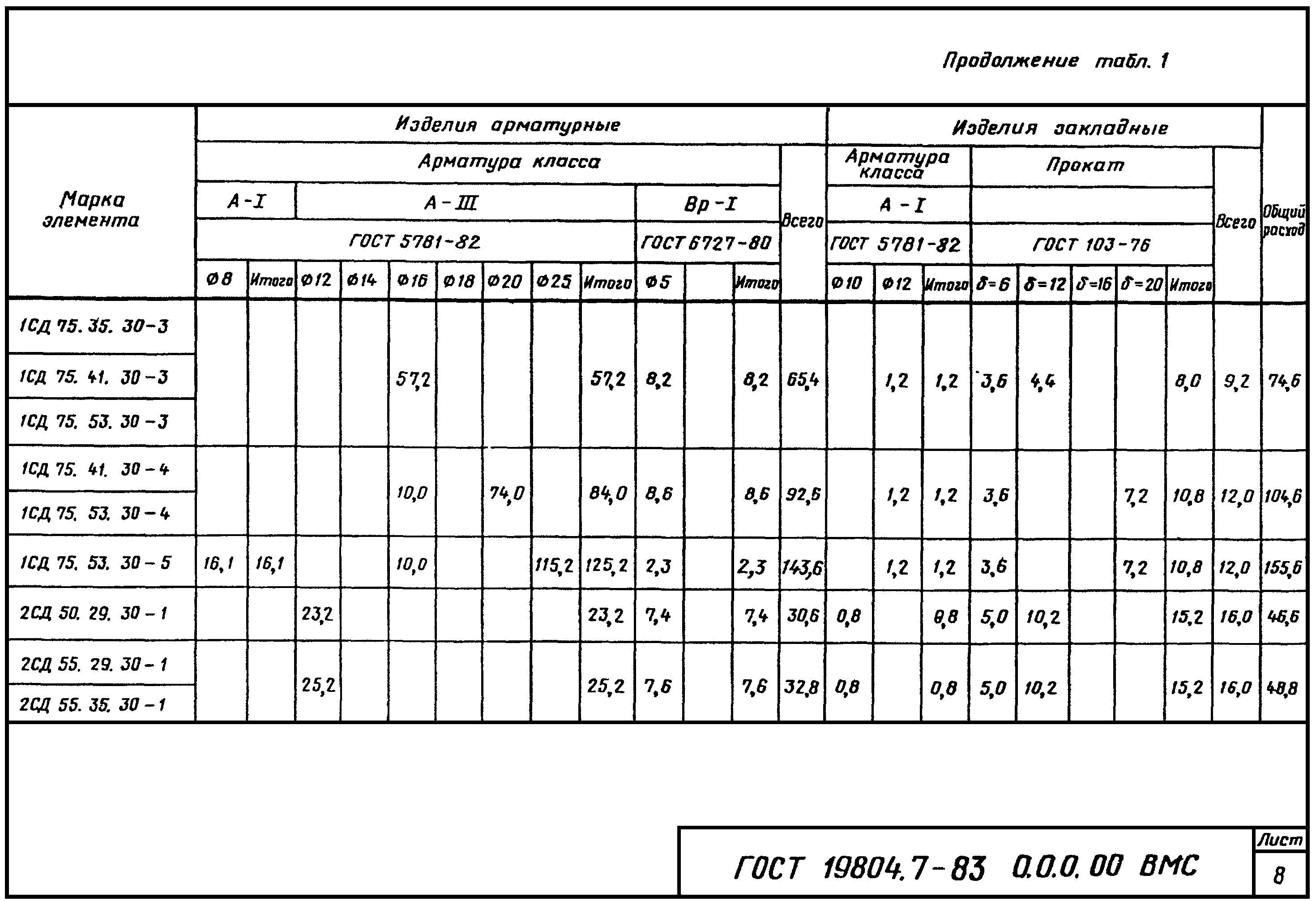

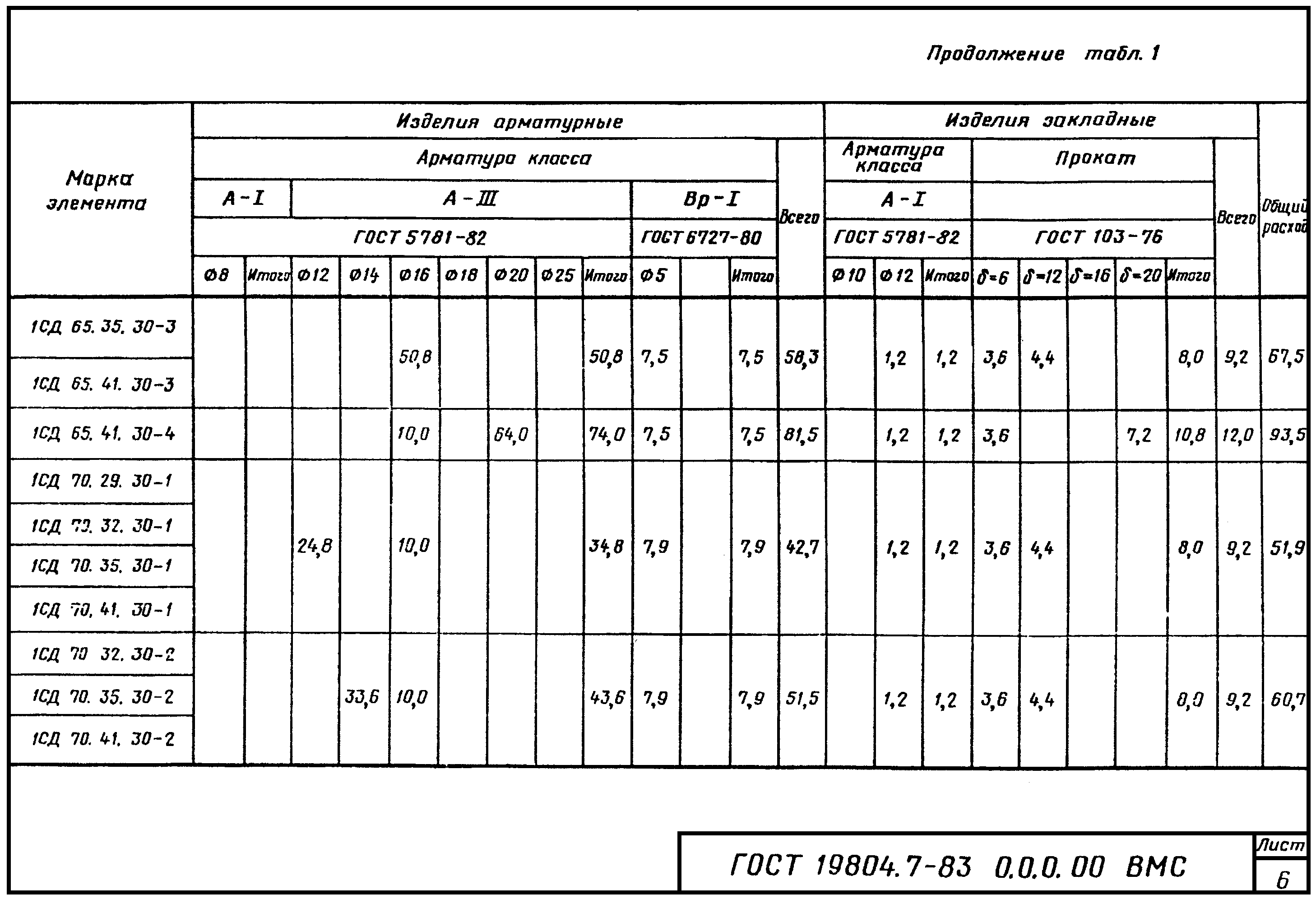

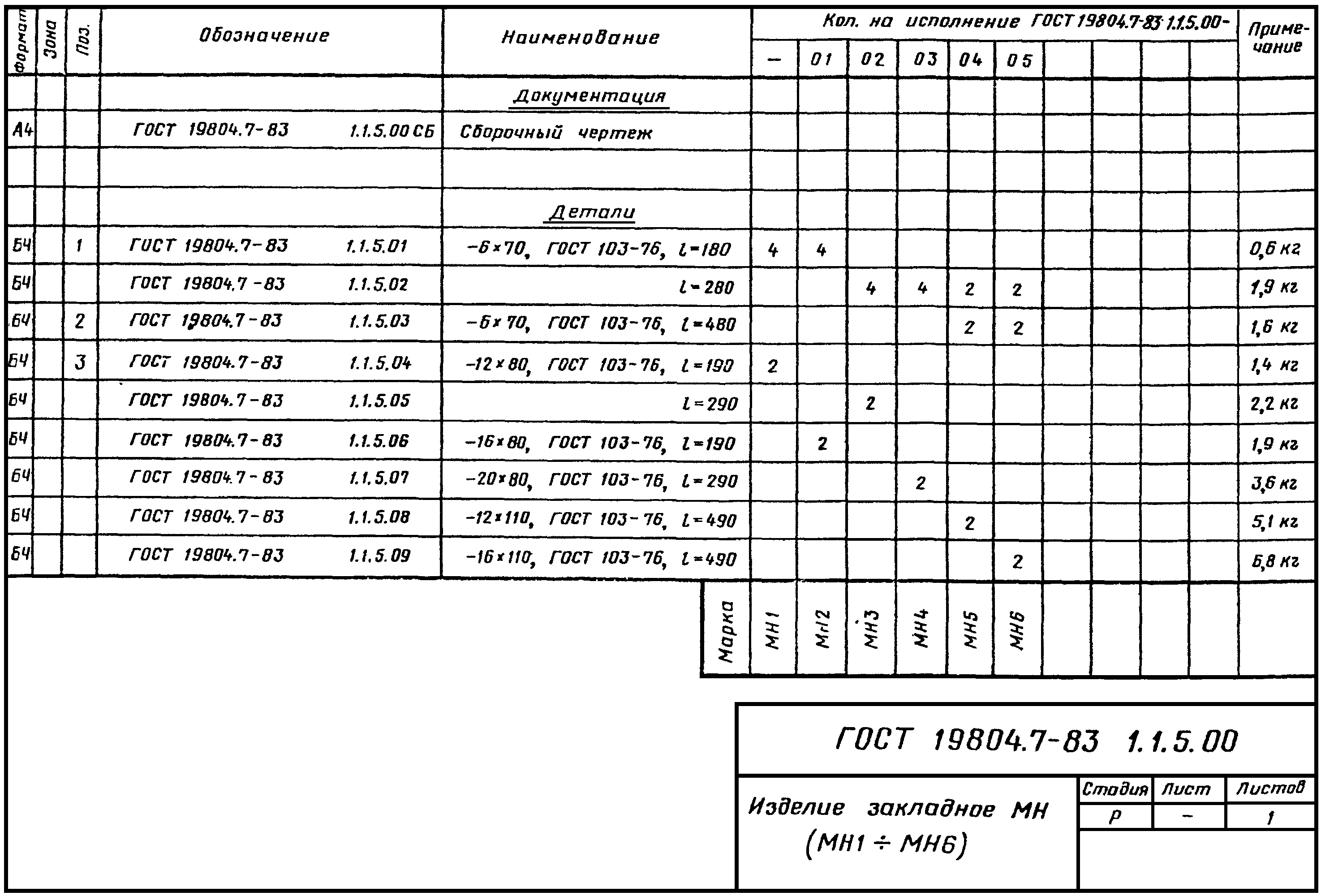

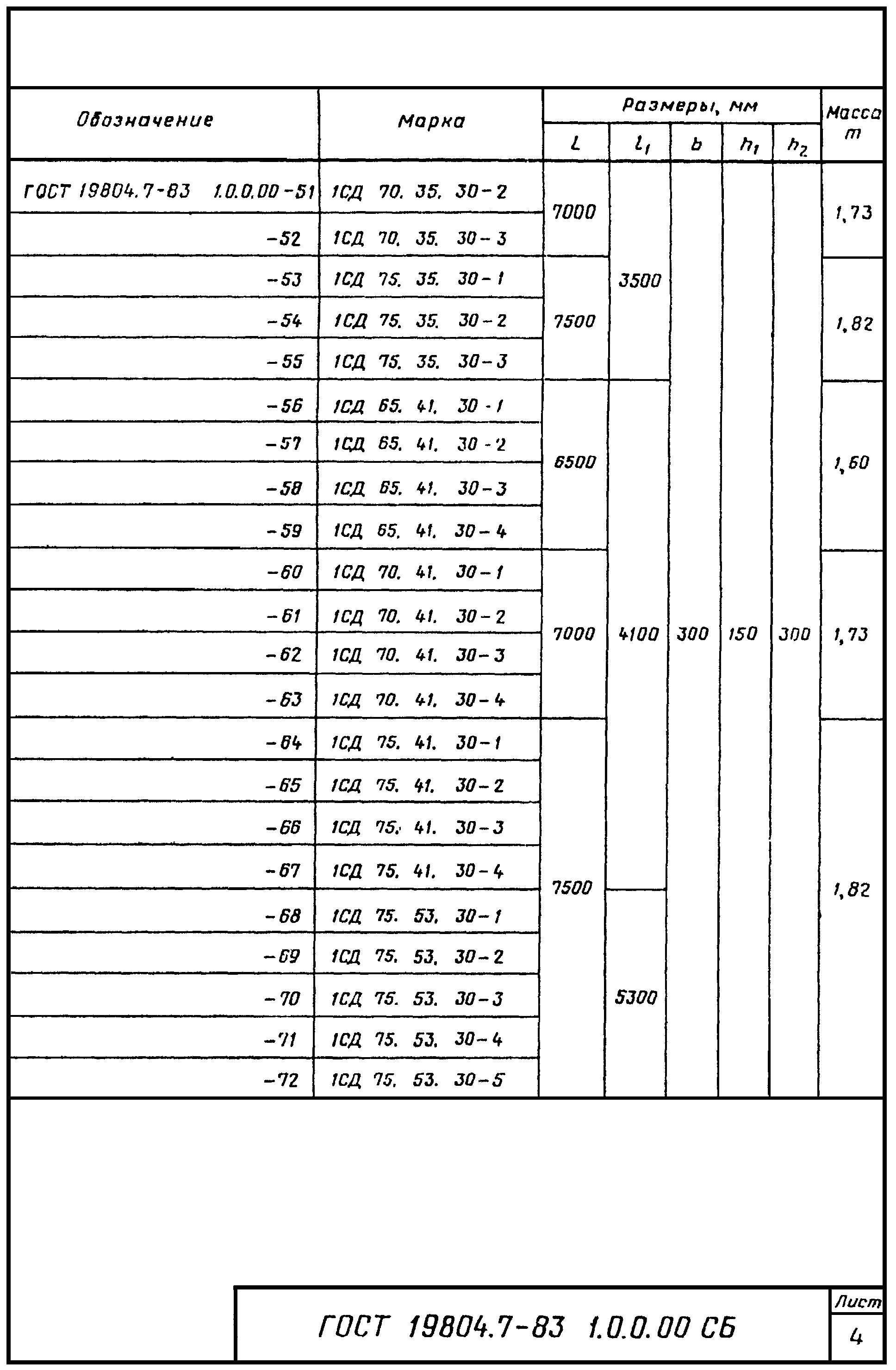

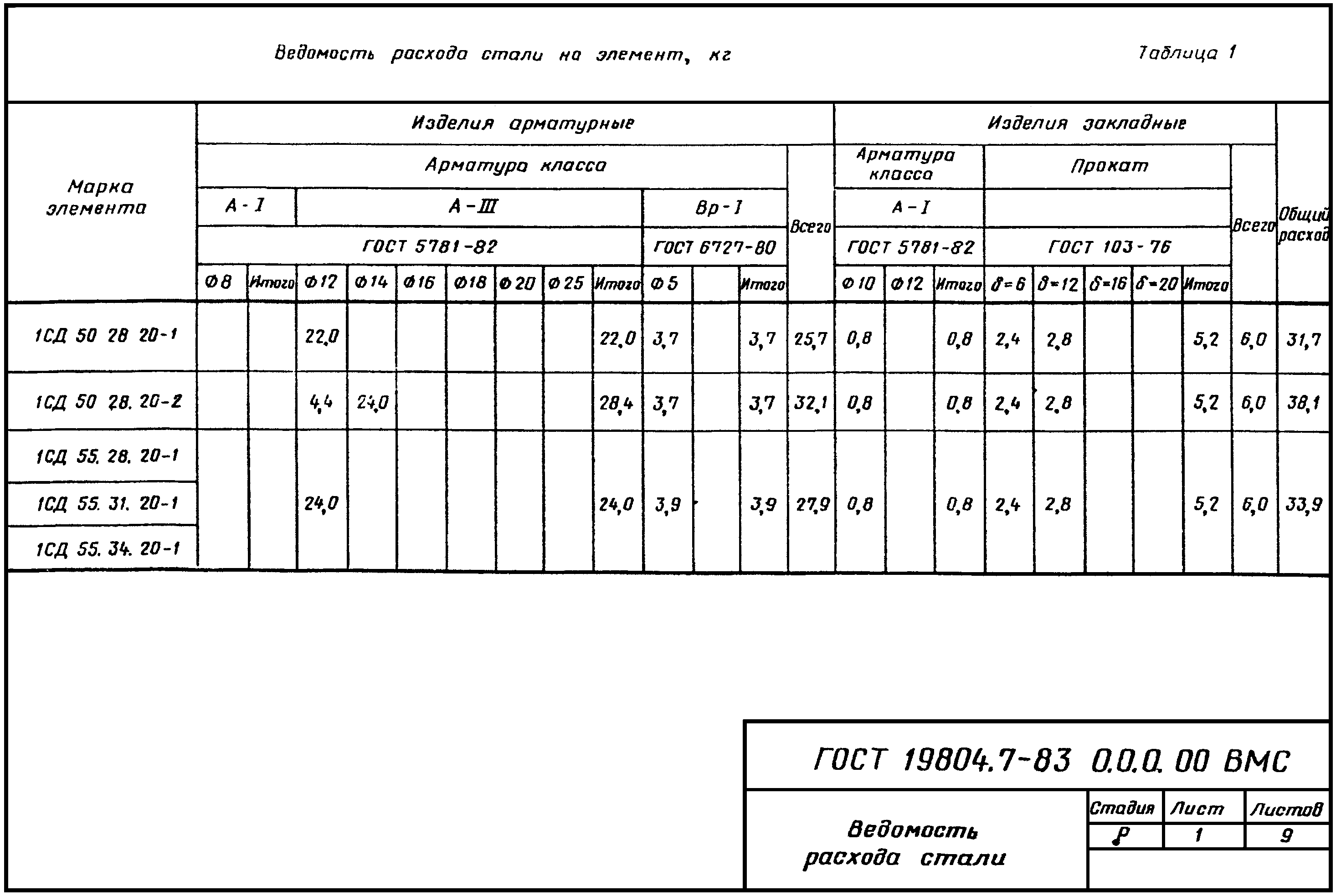

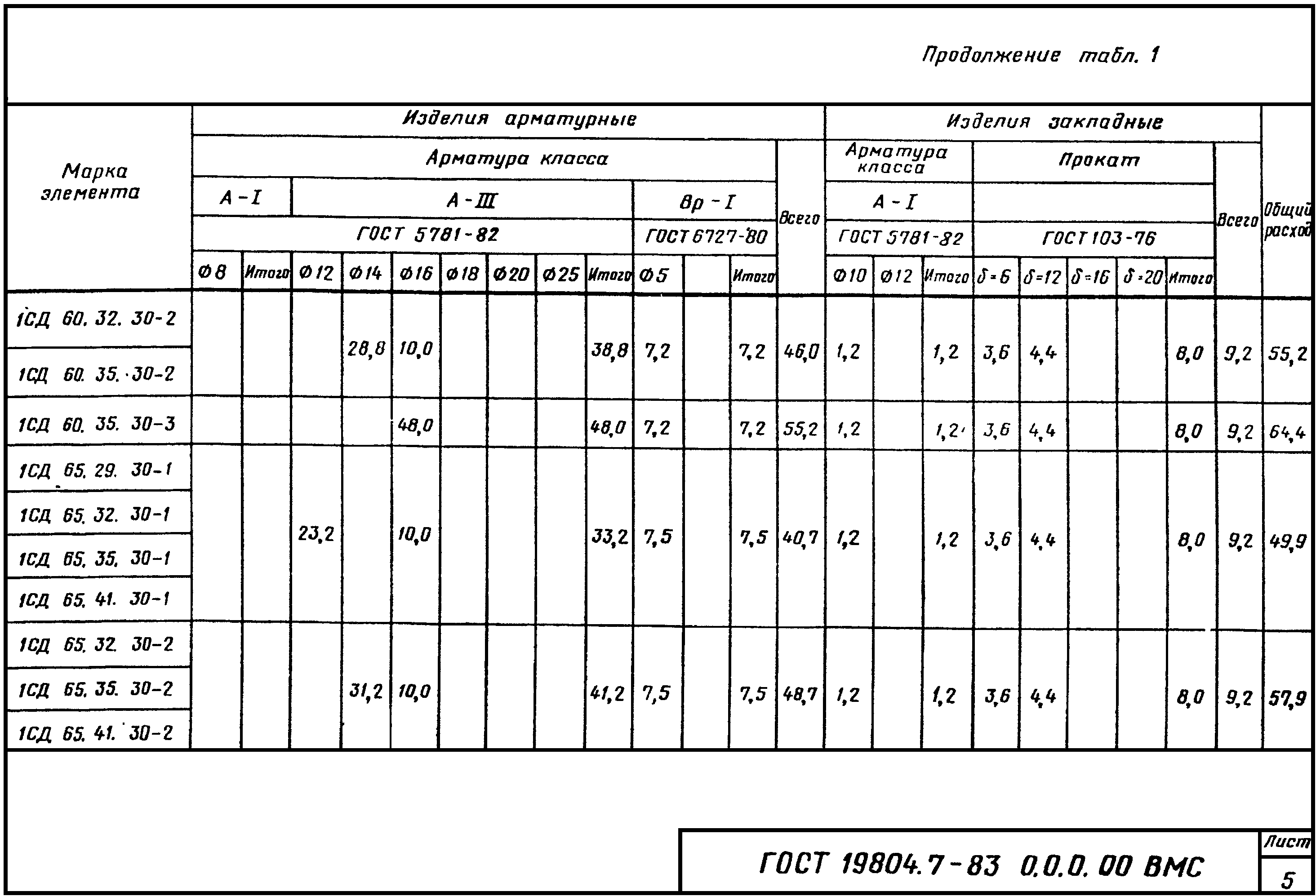

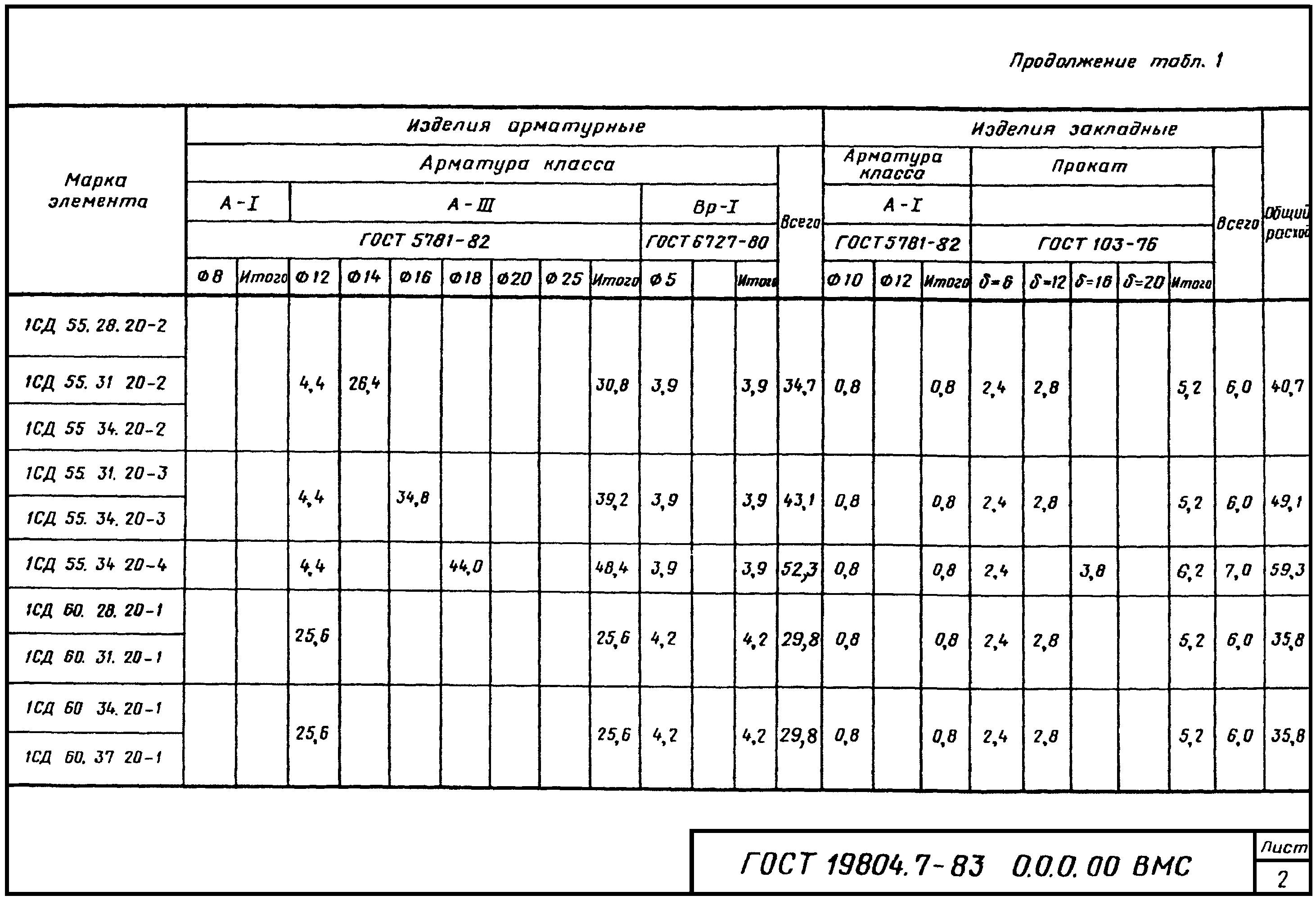

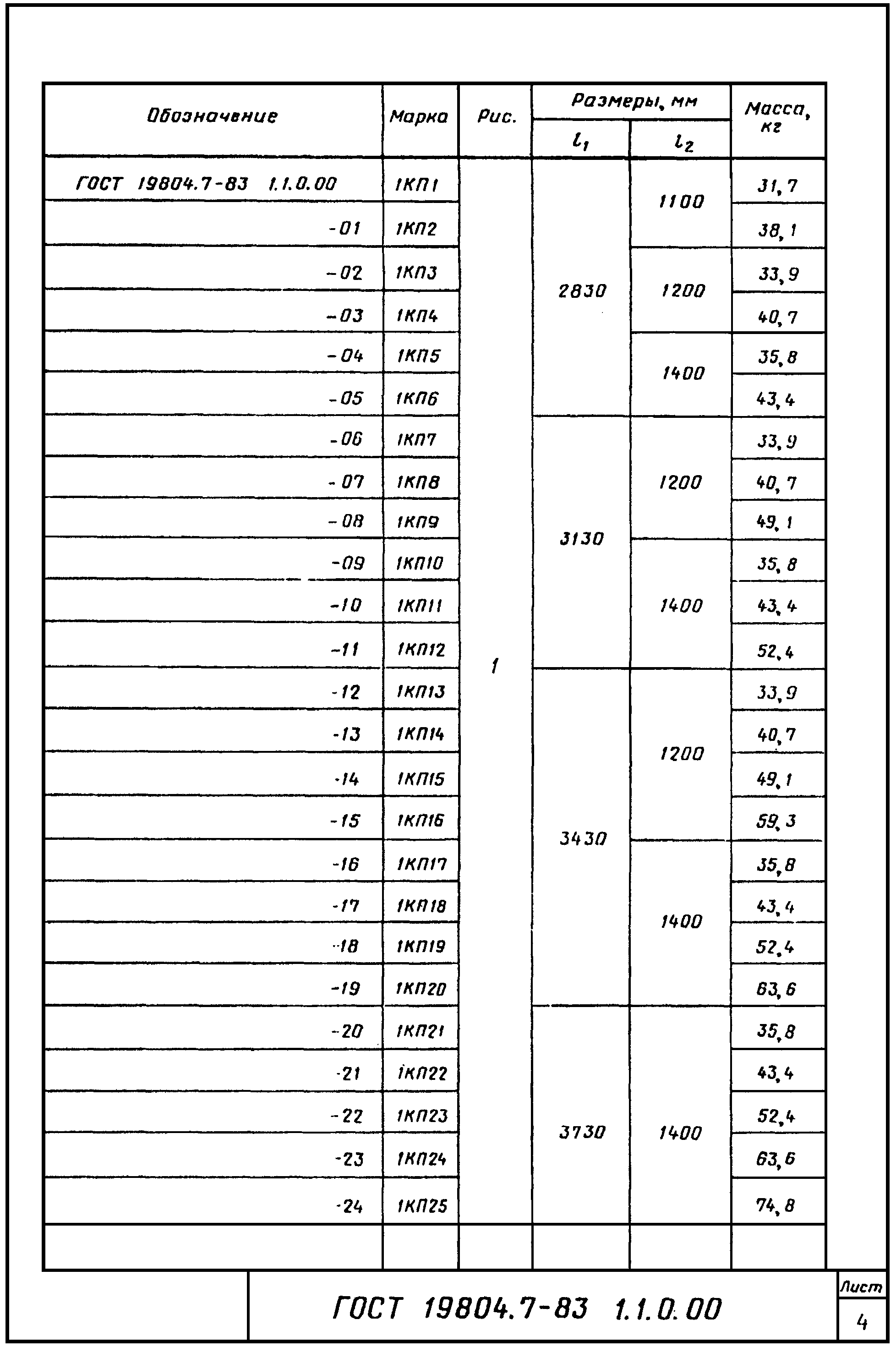

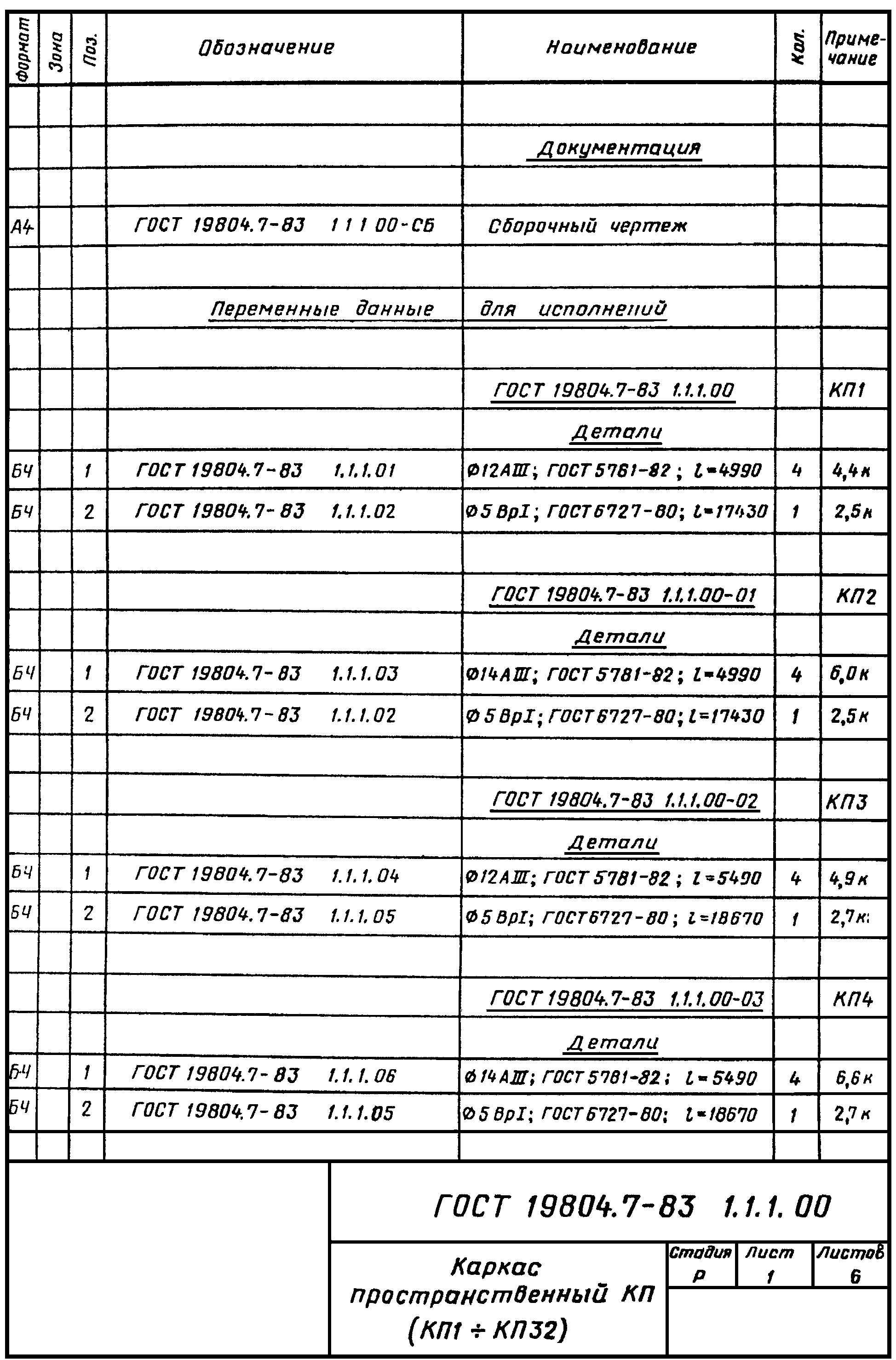

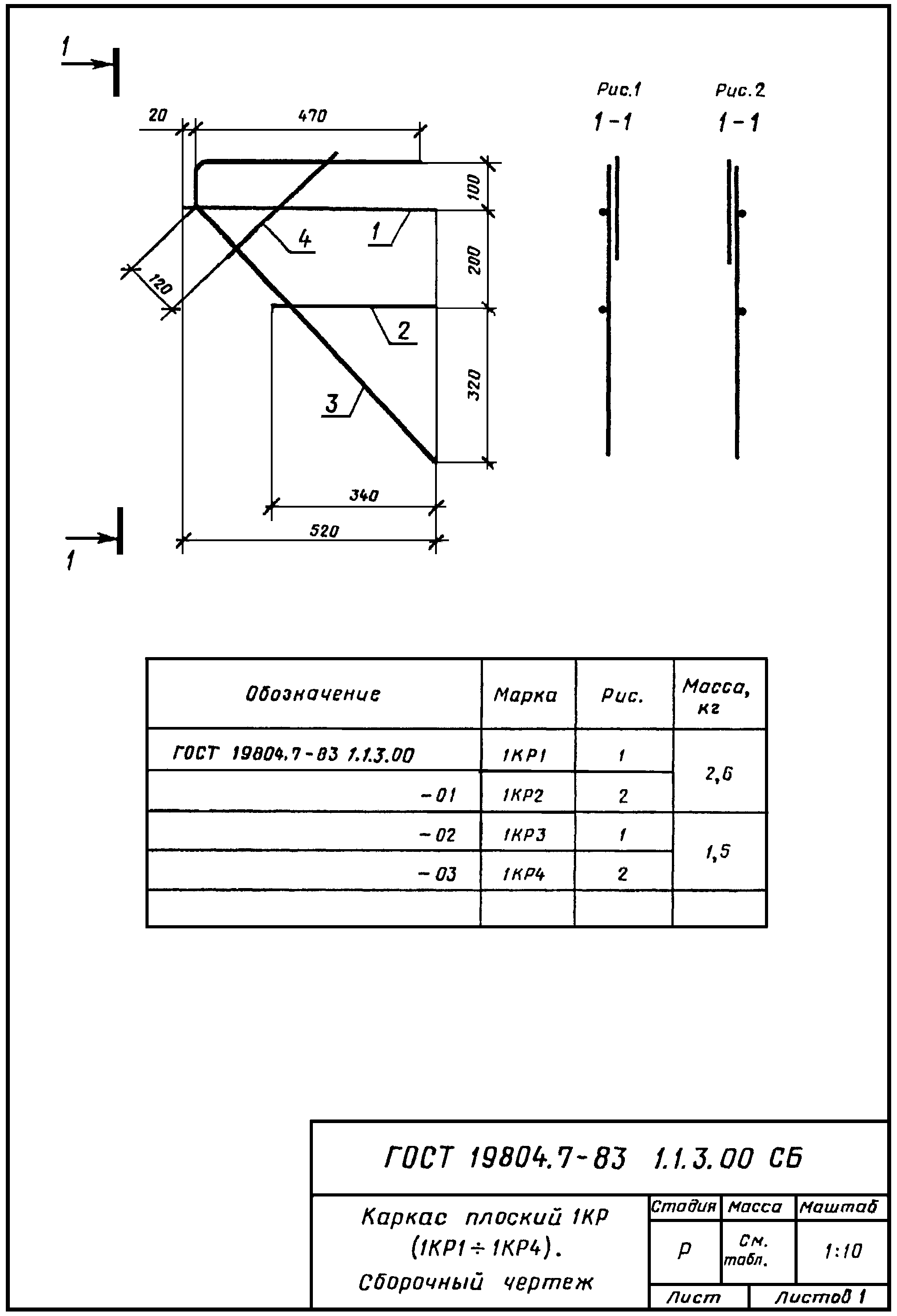

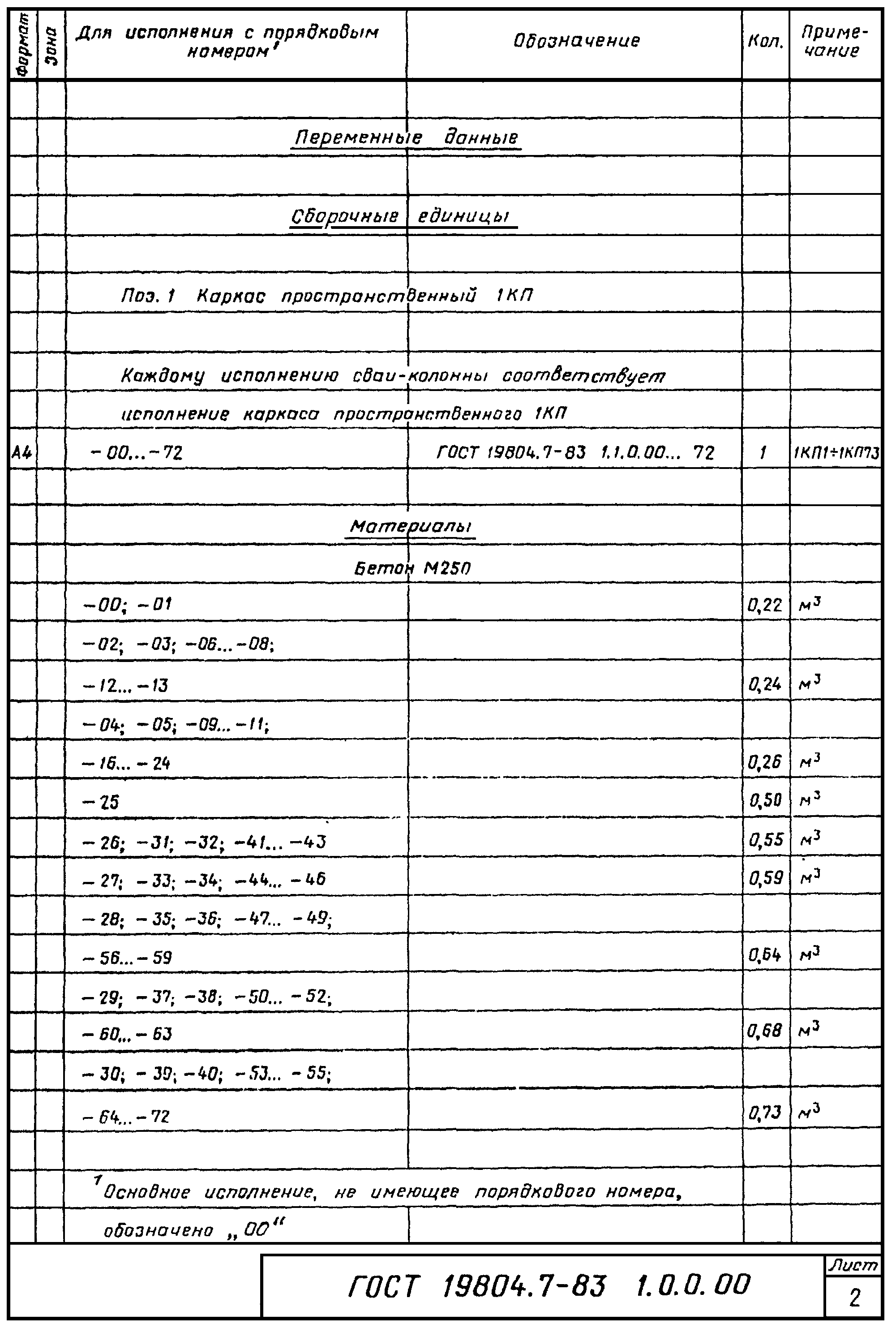

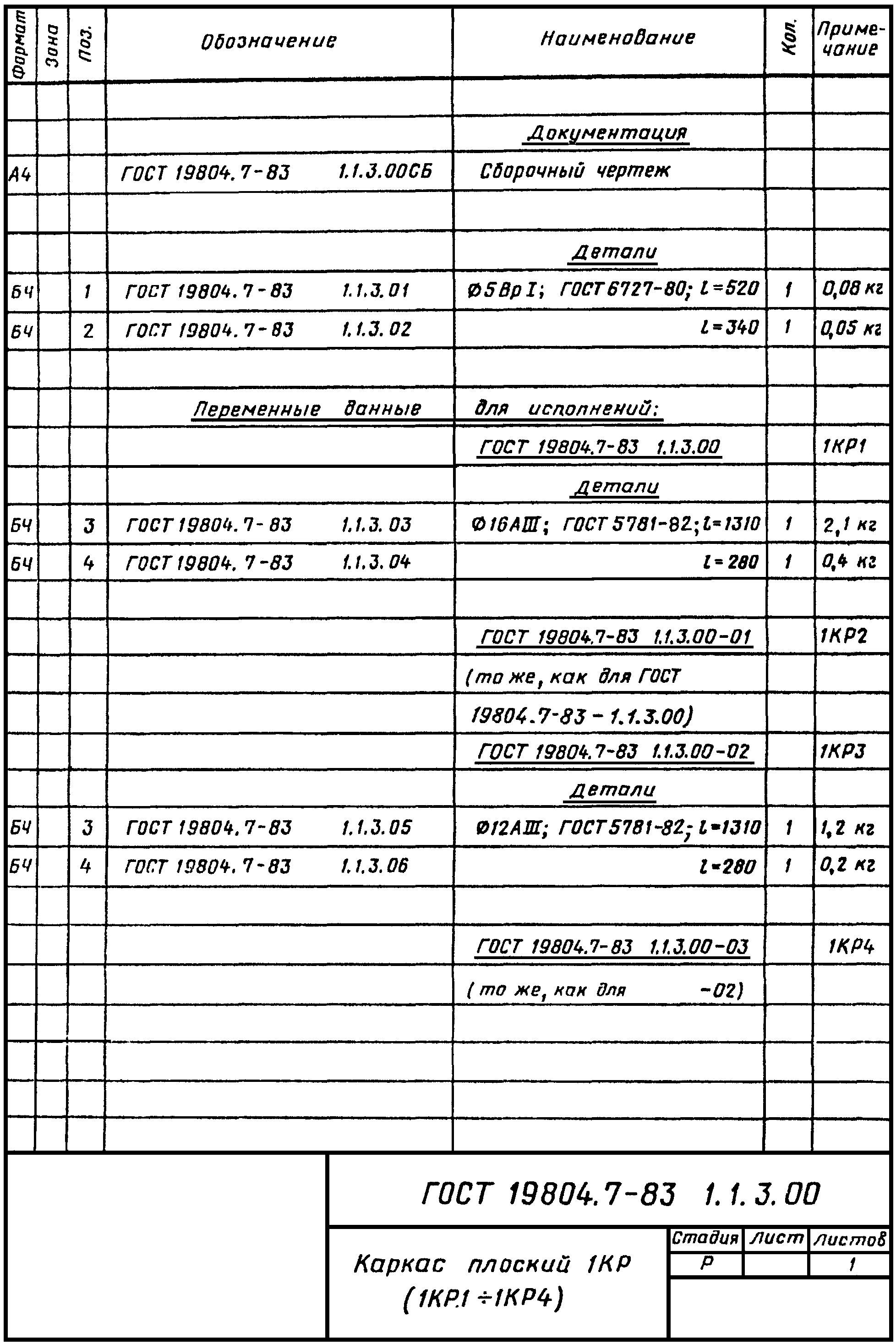

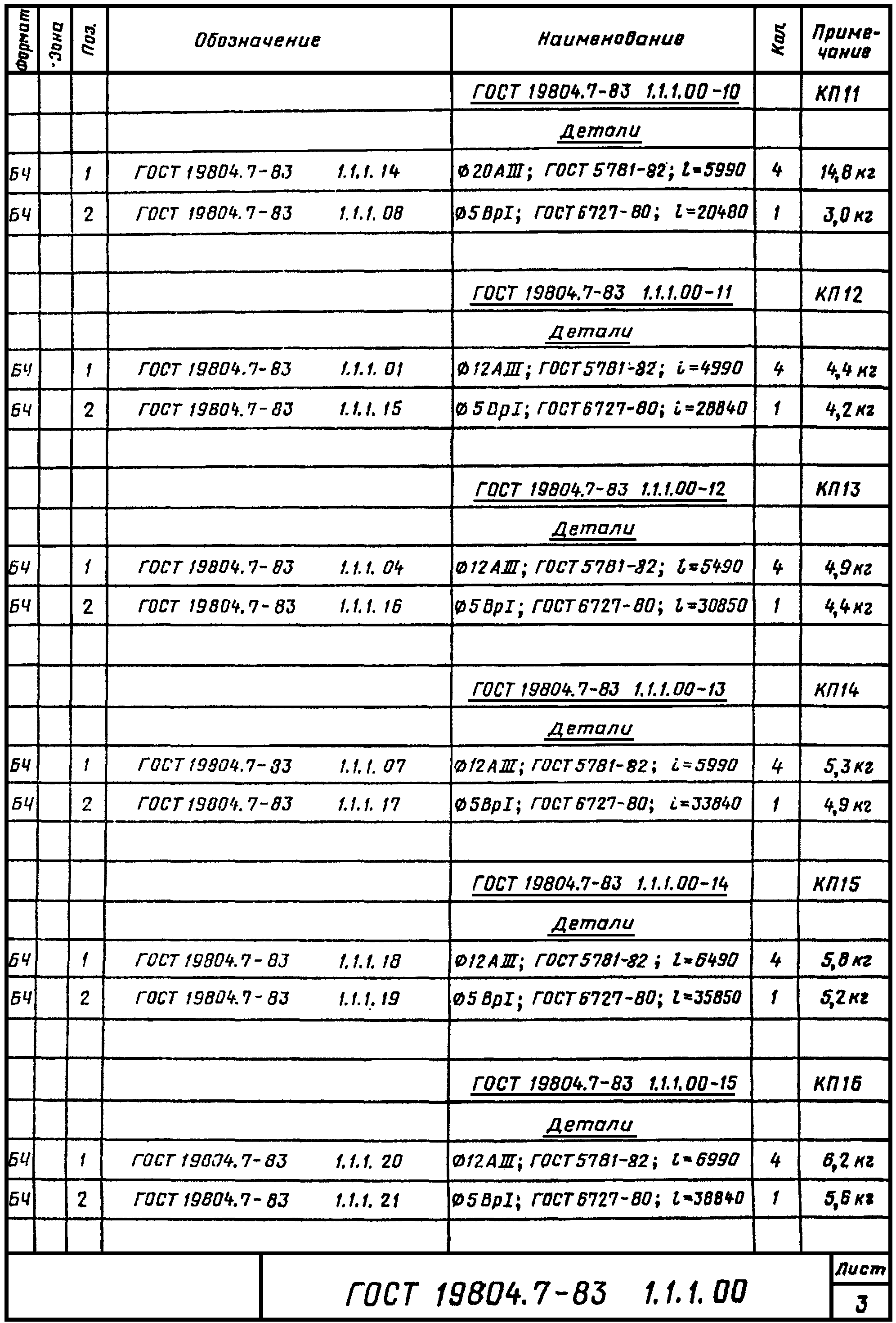

Приложение

---
