ГОСТ 14098-91. Государственный стандарт Союза ССР. Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры

(утв. и введен в действие Постановлением Госстроя СССР от 28.11.1991 № 19)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 14098-68"]:::rst
  n1["ГОСТ 19292-73"]:::rst
  n2["ГОСТ 19293-73"]:::rst
  n3["ГОСТ 14098-85"]:::rst
  n4["ГОСТ 14098-91"]:::rst
  click n4 "https://bukva.ai/docs/gost-14098-91" "ГОСТ 14098-91. Государственный стандарт Союза ССР. Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры (утв. и введен в действие"
  n5["ГОСТ 14098-2014"]:::doc
  click n5 "https://bukva.ai/docs/gost-14098-2014" "ГОСТ 14098-2014. Межгосударственный стандарт. Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры (введен в действие Приказом Ро"
  n4 --> n5
  n3 --> n4
  n1 --> n3
  n0 --> n3
  n2 --> n3
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Утвержден и введен в действие Постановлением Госстроя СССР от 28 ноября 1991 г. № 19

Welded joints of reinforcement and inserts for reinforced concrete structures. Types, constructions and dimensions

ГОСТ 14098-91

Группа Ж33

ОКП 58 8000

Дата введения 1 июля 1992 года

Информационные данные

1. Разработан и внесен Государственным комитетом СССР по строительству и инвестициям.

Разработчики: А.М. Фридман, канд. техн. наук (руководитель темы); Э.Ф. Горохова; Е.Н. Бондарец; Л.А. Зборовский; В.В. Баконин.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по строительству и инвестициям от 28.11.91 № 19.

4. Ссылочные нормативно-технические документы

Стандарт устанавливает типы, конструкцию и размеры указанных сварных соединений, выполняемых контактной и дуговой сваркой.

Стандарт не распространяется на сварные соединения закладных изделий, не имеющих анкерных стержней из арматурной стали.

1. Обозначения типов сварных соединений и способов их сварки приведены в табл. 1.

<*> Соединения Т4 и Т5 (в редакции ГОСТ 14098-85) исключены.

2. Условное обозначение сварного соединения имеет следующую структуру:

Х Х — Х Х

Пример условного обозначения стыкового соединения, выполненного ванной механизированной сваркой под флюсом в инвентарной форме, положение стержней вертикальное:

С8 — Мф

3. Для конструктивных элементов сварных соединений приняты обозначения:

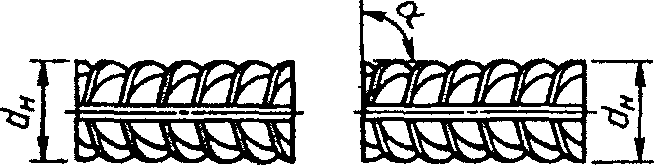

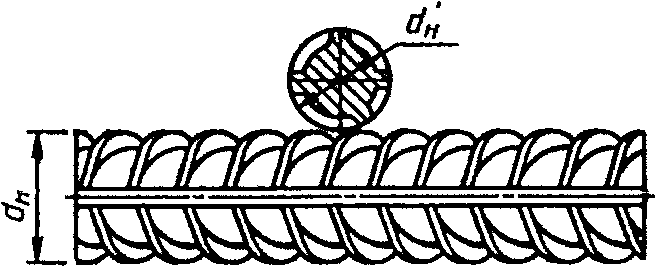

d_{\text{н}} — номер профиля (номинальный диаметр стержня) по ГОСТ 5781 (на рисунках таблиц изображен условно);

d — внутренний диаметр стержня периодического профиля по ГОСТ 5781;

d_{1} — наружный диаметр стержня периодического профиля по ГОСТ 5781;

d_{\text{н}}\prime — номинальный меньший диаметр стержня в сварных соединениях;

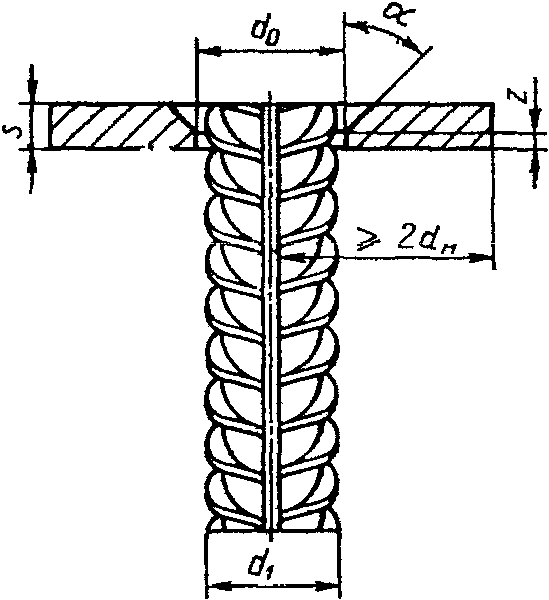

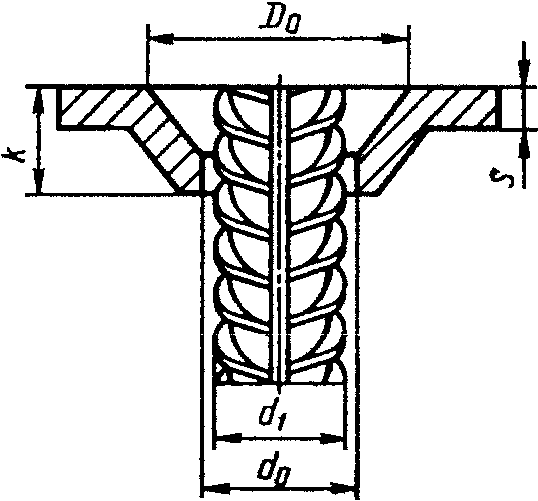

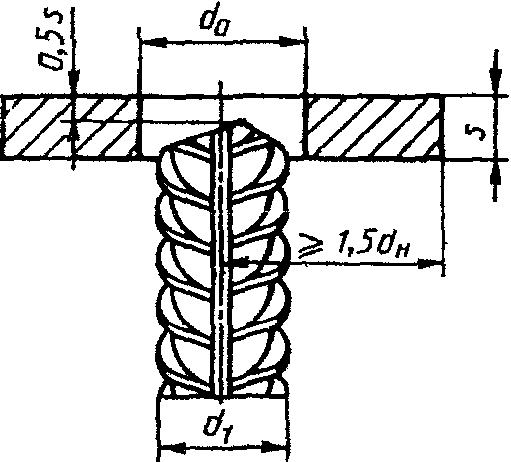

d_{\text{о}} — меньший диаметр выштампованного, раззенкованного или цекованного отверстия в плоском элементе;

D_{o} — больший диаметр выштампованного, раззенкованного или цекованного отверстия в плоском элементе;

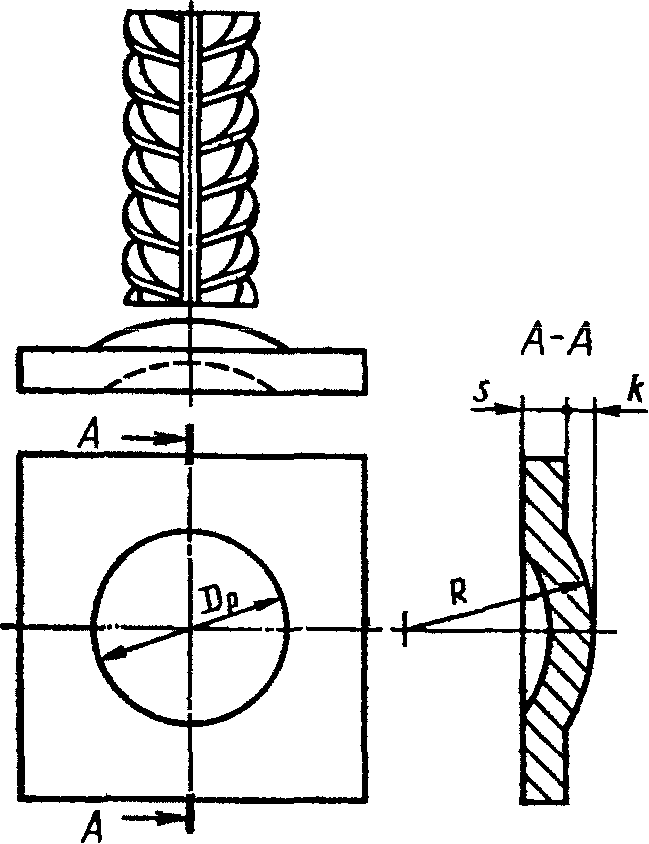

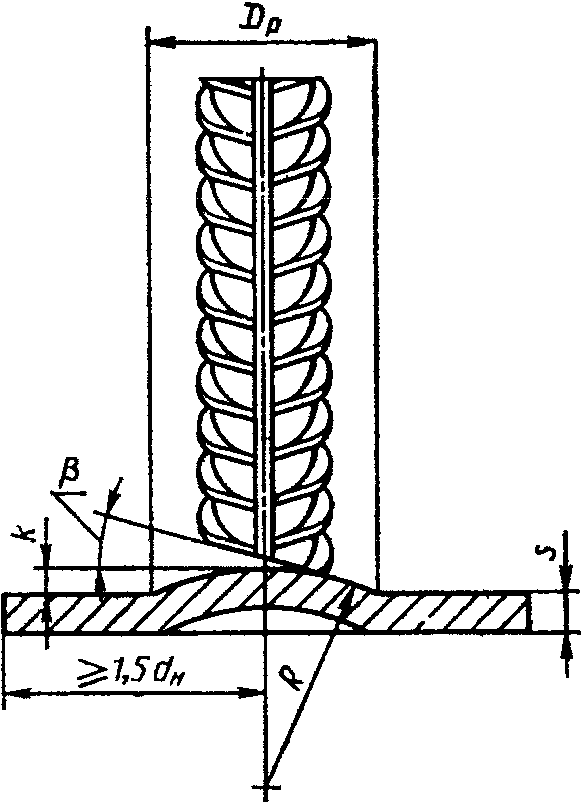

D_{p} — диаметр рельефа на плоском элементе;

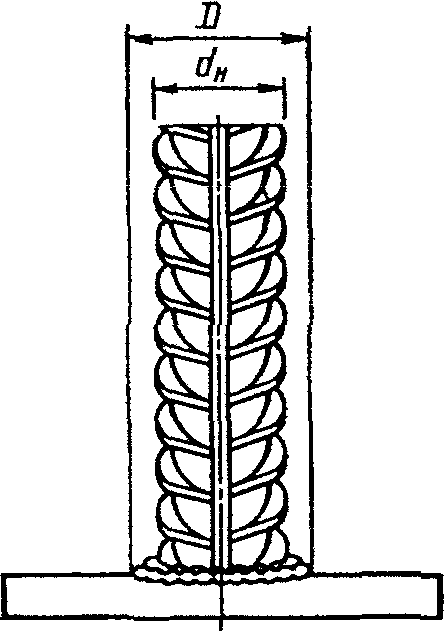

D — диаметр грата в стыковых и наплавленного металла в тавровых соединениях;

D' — диаметр обточенной части стержня;

R — радиус кривизны рельефа;

a — суммарная толщина стержней после сварки в месте пересечения;

b — ширина сварного шва; суммарная величина вмятин;

b', b» — величина вмятин от электродов в крестообразном соединении;

h — величина осадки в крестообразном соединении; высота сечения сварного шва;

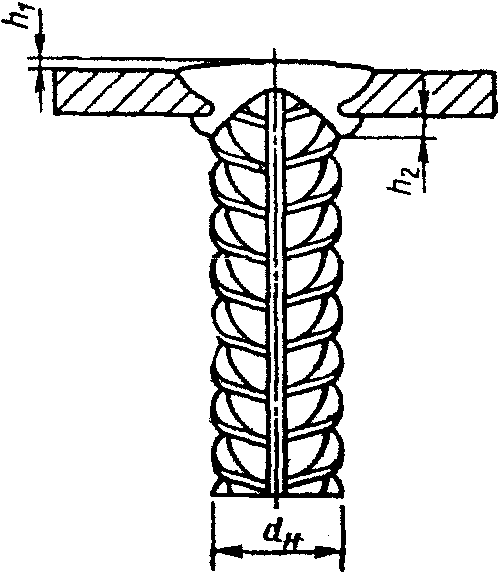

h_{1} — высота усиления наплавленного металла;

h_{2} — высота усиления корня сварного шва;

H — высота скобы-накладки;

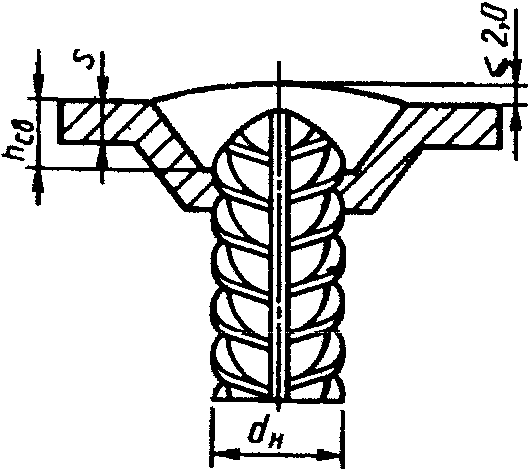

h_{\text{св}} — глубина проплавления (Т8, Т9);

l — длина сварного шва;

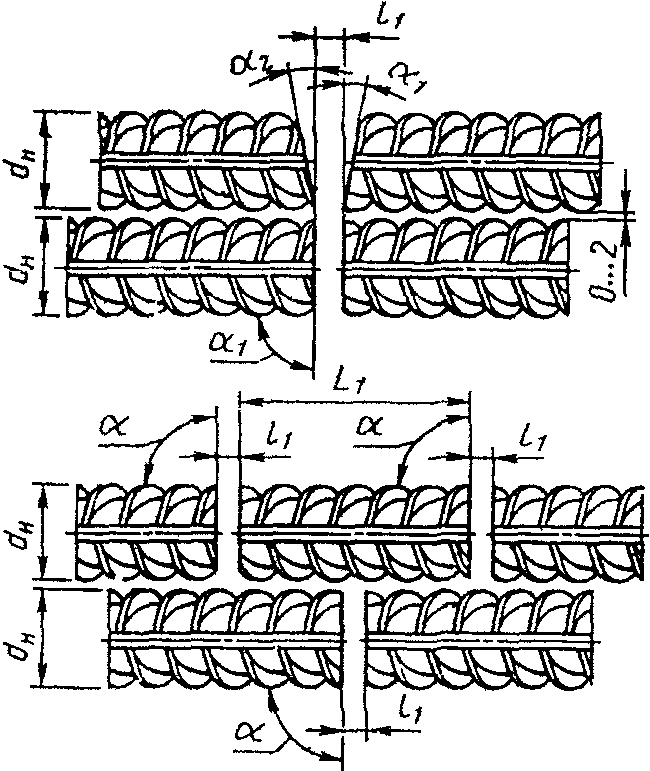

l_{1} , l_{2} — зазоры до сварки между торцами стержней при различных разделках;

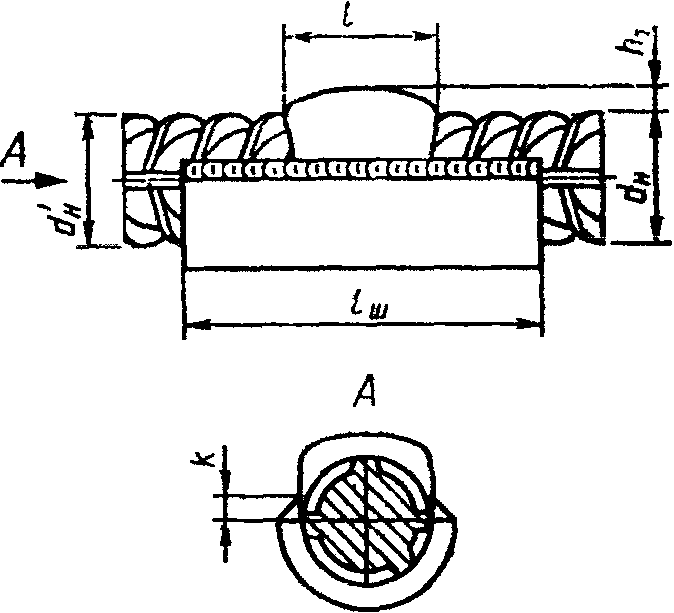

l_{\text{ш}} — ширина флангового шва (С24 — С32);

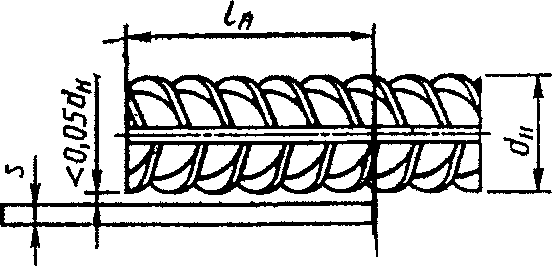

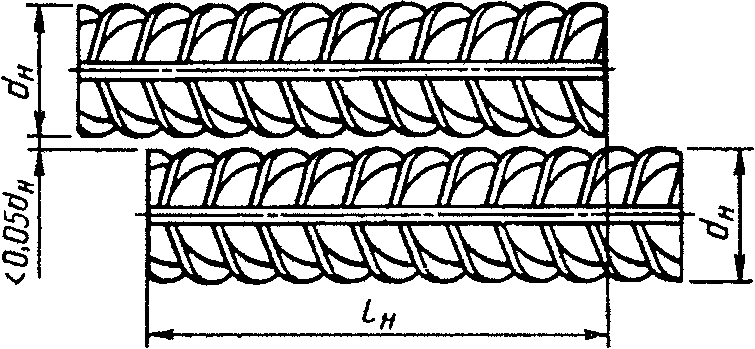

l_{\text{н}} — длина скоб-накладок, накладок и нахлестки стержней;

l_{3} , l_{4} — длина сварного шва (С22);

l' — длина обточенной части одного стержня (С4);

L — общая длина обточенной части соединений С3 и С4;

L_{1} — длина вставки в соединениях типа С11 — С13;

z — притупления: в разделке торцов стержней под ванную сварку; в плоском элементе соединения Т12;

s — толщина: стальной скобы-накладки, плоских элементов тавровых и нахлесточных соединений;

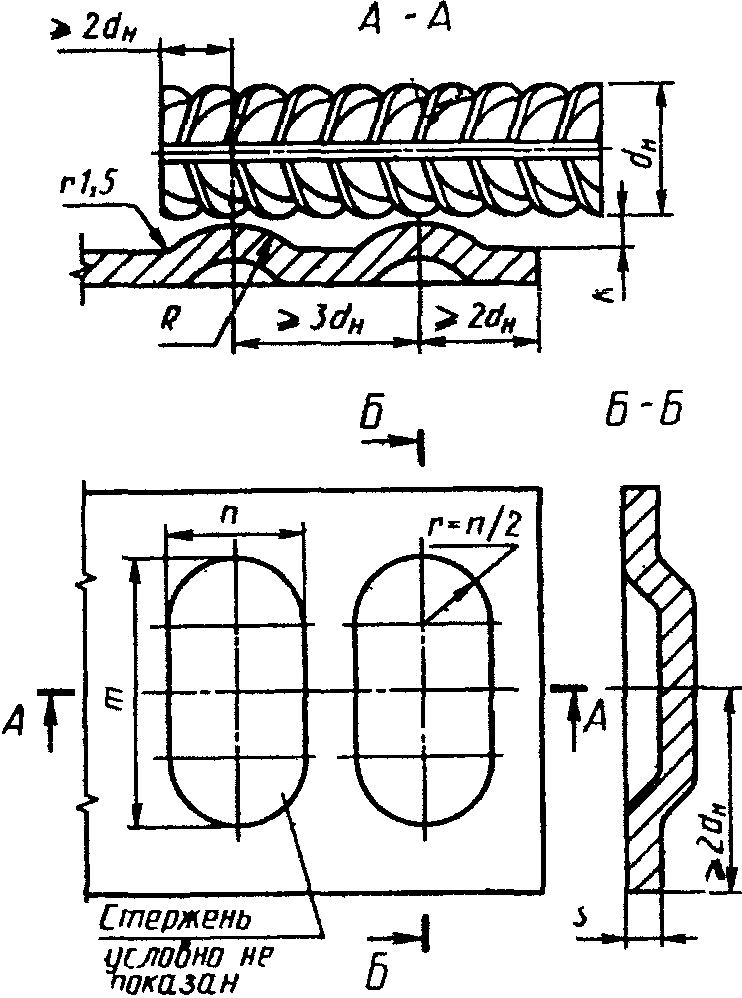

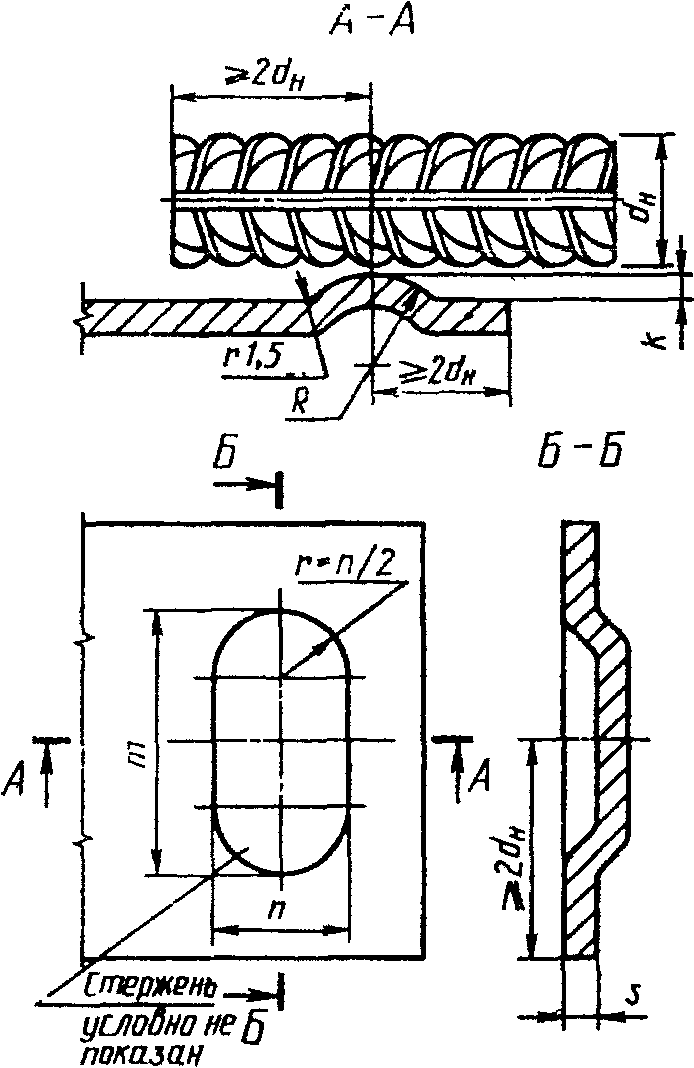

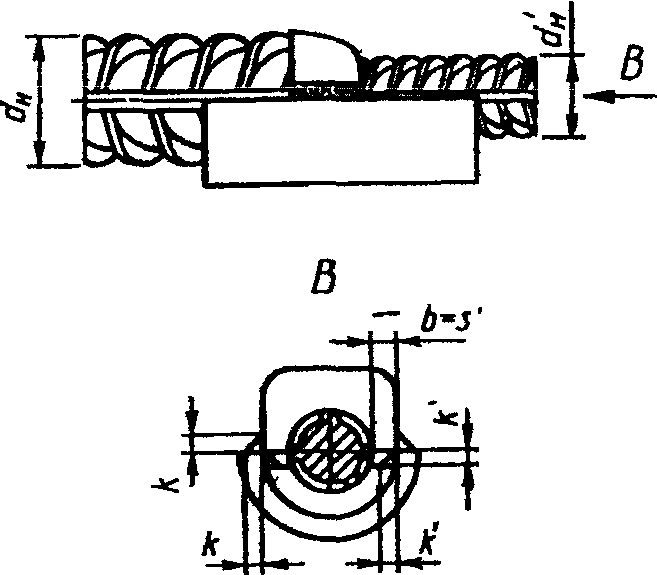

k — высота рельефа и выштампованного профиля на плоском элементе; катет шва в соединениях С24 — С32 и Н1;

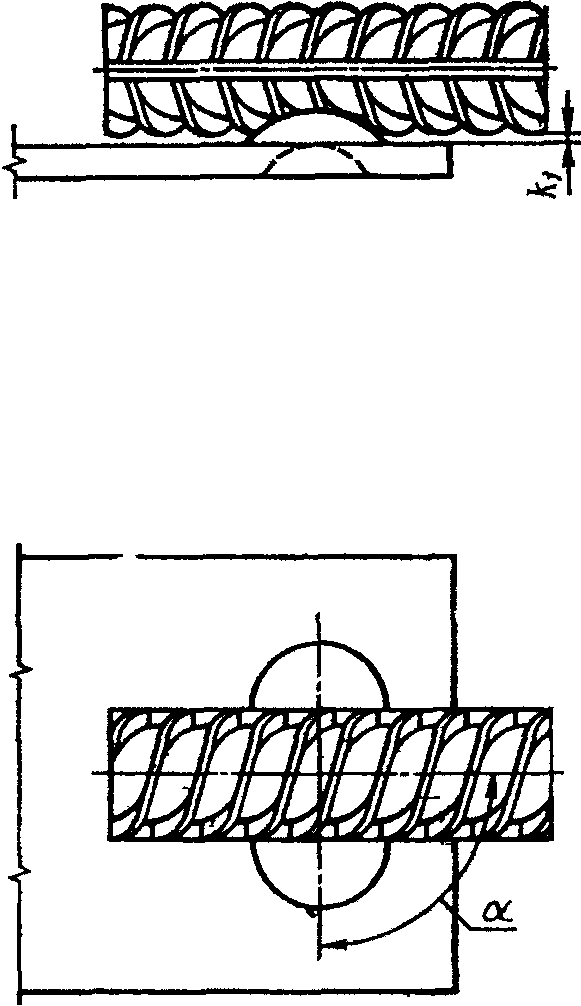

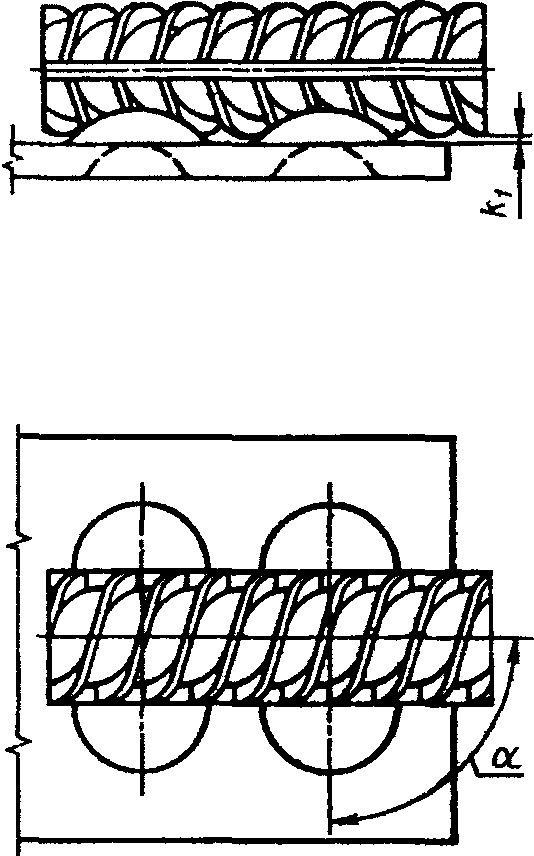

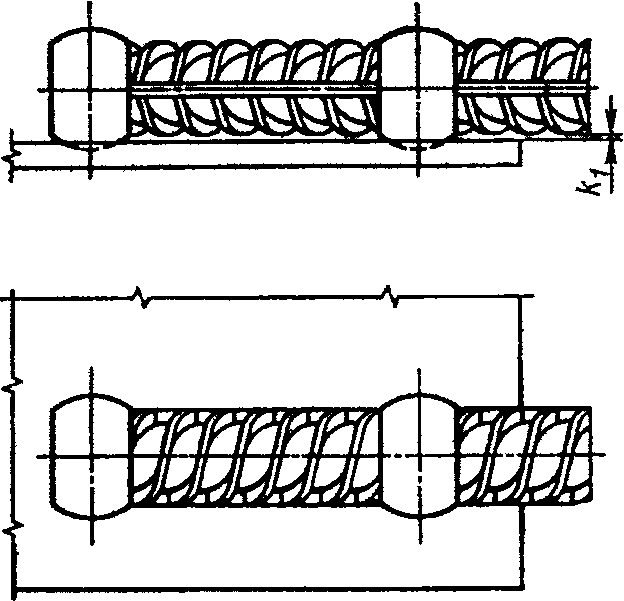

k_{1} — зазор между стержнем и плоским элементом в соединениях Н2 и Н3;

n — ширина рельефа на плоском элементе;

m — длина рельефа на плоском элементе;

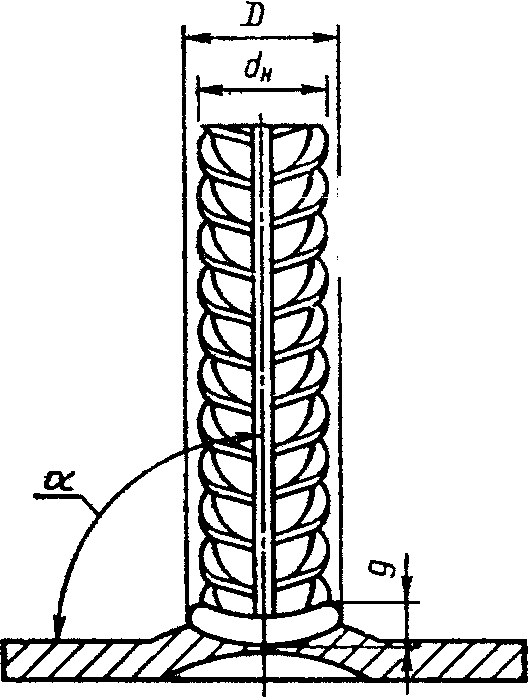

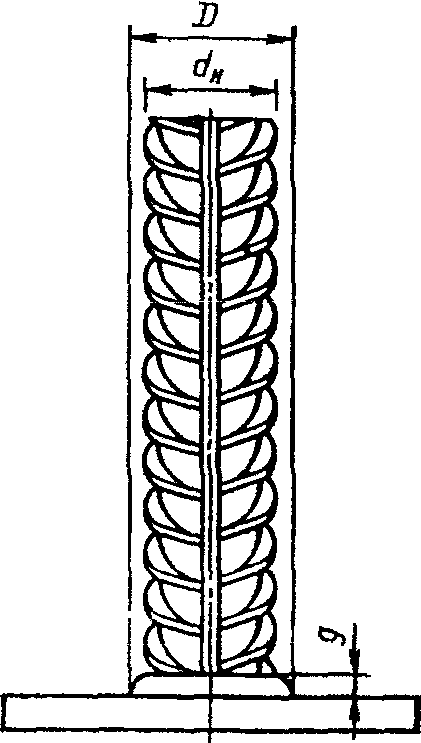

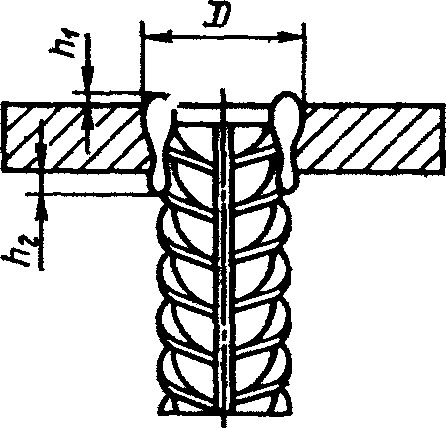

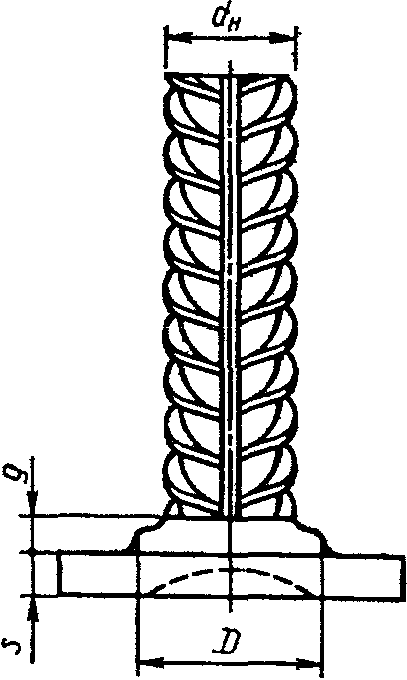

g — высота наплавленного металла или «венчика» в тавровых соединениях;

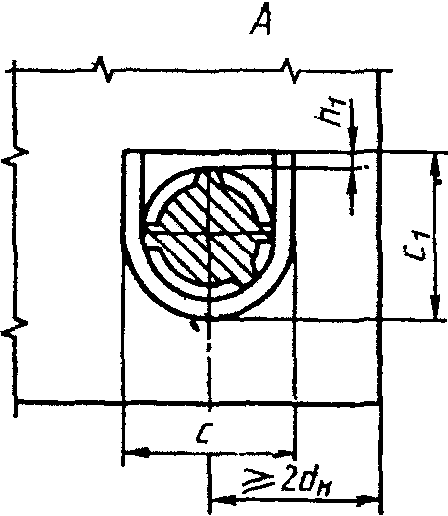

с; c_{1} — размеры наплавленного металла в соединении Т13;

\alpha , \alpha_{1} , \alpha_{2} , \beta , \beta_{1} , \beta_{2} , \gamma , \gamma_{1} — угловые размеры конструктивных элементов сварных соединений.

4. Термины и пояснения должны соответствовать Приложению 1 и ГОСТ 2601.

5. При выборе рациональных типов сварных соединений и способов сварки следует руководствоваться Приложением 2.

6. На конструкции сварных соединений, не предусмотренные настоящим стандартом, следует разрабатывать рабочие чертежи с технологическим описанием условий сварки и ведомственный нормативный документ, учитывающий требования действующих стандартов и утвержденный в установленном порядке.

7. Допускается замена типов соединений и способов их сварки, указанных в чертежах типовых и индивидуальных рабочих проектов зданий и сооружений, на равноценные по эксплуатационным качествам в соответствии с Приложением 2.

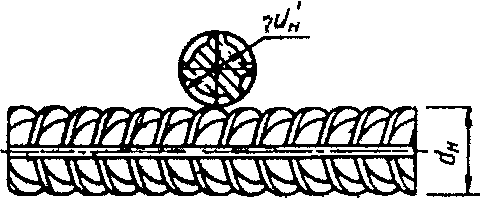

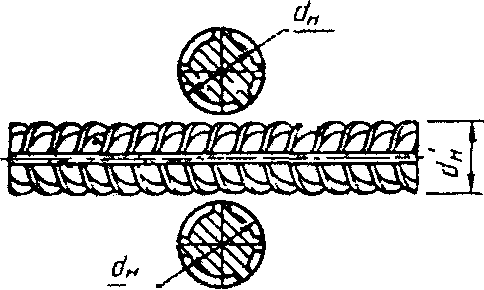

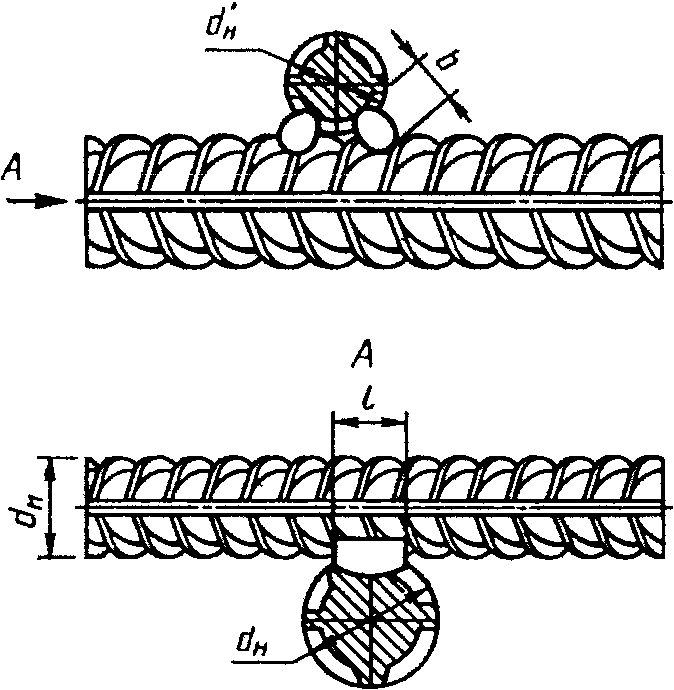

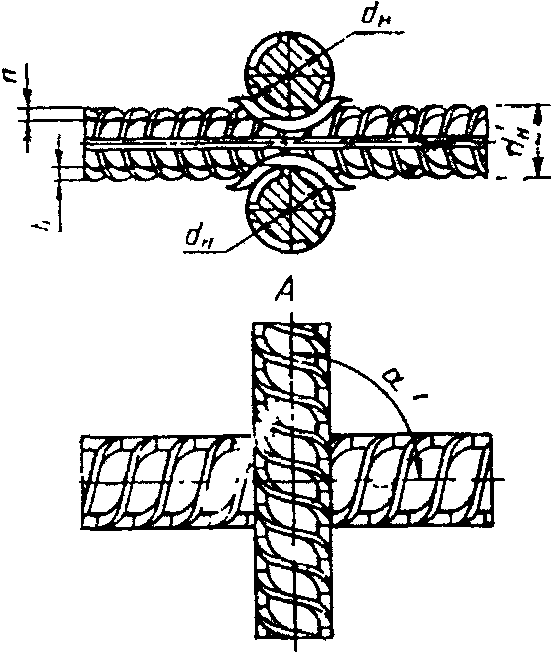

8. Конструкции крестообразных соединений арматуры, их размеры до и после сварки должны соответствовать приведенным на черт. 1 и в табл. 2, 3.

Таблица 2

Обозначение типа соединения, способа сварки	Соединение арматуры		Класс арматуры	d_{\text{н}} , мм	Величина h/d_{\text{н}}\prime , обеспечивающая прочность не менее требуемой ГОСТ 10922 для соединений с отношением диаметров d_{\text{н}}\prime/d_{\text{н}}				Минимальная величина h/d_{\text{н}}\prime , обеспечивающая ненормируемую прочность	\alpha
	до сварки	после сварки			1,00	0,50	0,33	0,25
К1-Кт			Вр-I	3 — 5	0,35 — 0,50	0,28 — 0,45	0,24 — 0,40	0,22 — 0,35	0,17	30 — 90°
			Вр-600	4 — 6
			А-I	5,5 — 40	0,25 — 0,50	0,21 — 0,45	0,18 — 0,40	0,16 — 0,35	0,12
К2-Кт			А-II <*>	10 — 40	0,33 — 0,60	0,28 — 0,52	0,24 — 0,46	0,22 — 0,42	0,17
			А-III <*>	6 — 40	0,40 — 0,80	0,35 — 0,70	0,30 — 0,62	0,28 — 0,55	0,20
			Ат-IIIC	6 — 32	0,40 — 0,60	0,35 — 0,46	0,30 — 0,46	0,28 — 0,42
			Ат-IVC	10 — 32

Примечания. 1. Величины d_{\text{н}}\prime/d_{\text{н}} , не совпадающие с приведенными, следует округлять до ближайшей величины, указанной в таблице.

2. В соединениях типа К1-Кт из арматуры классов Ат-IVК и Ат-V диаметрами 10 — 32 мм стержни меньшего диаметра (d_{\text{н}}\prime) должны быть из арматуры классов Вр-I, А-I, А-II и А-III.

<*> Здесь и далее размеры соединений арматуры специального назначения классов Ас-II и Ас-III идентичны таковым классов А-II и А-III.

Обозначение типа соединения, способа сварки	Соединение арматуры		Класс арматуры	Марка стали	d_{\text{н}} ; d_{\text{н}}\prime	l	b
	до сварки	после сварки
К3-Рр			А-I	-	10 — 40	0,5d_{\text{н}}\prime , но не менее 8	0,3d_{\text{н}}\prime , но не менее 6
			А-II	Ст5пс	10 — 18
				Ст5сп	10 — 28
				10ГТ	10 — 32
			А-III	25Г2С	10 — 28
			Ат-IIIС	Ст5пс, Ст5сп	10 — 32
			Ат-IVС	25Г2С, 28С, 27ГС
			АТ-IVК	08Г2С, 10ГС2
			Ат-V	20ГС

Примечание. Значение временного сопротивления срезу в соединениях К3-Рр не нормируется. Эксплуатационные характеристики этих соединений при растяжении рабочих стержней приведены в Приложении 2.

9. Отношения диаметров стержней следует принимать для соединений типа К1 — от 0,25 до 1,00, типа К2 — от 0,50 до 1,00.

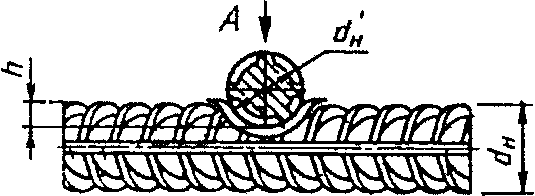

10. Для соединений типов К1 и К2 величину осадки (черт. 1) определяют по формулам:

для двух стержней h = \sum d_{1} - (a + b) ;

для трех стержней h = \frac{\sum d_{1} - (a + b)}{2} ,

где a — суммарная толщина стержней после сварки в месте пересечения, мм;

b — суммарная величина вмятин (b' + b»), мм.

Величины относительных осадок h/d_{\text{н}}\prime для соединений типа К1 должны соответствовать приведенным в табл. 2. Величины относительных осадок h/d_{\text{н}} для соединений типа К2 следует принимать в два раза меньше приведенных в табл. 2, но не менее 0,10.

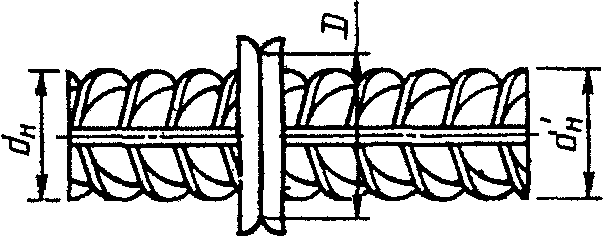

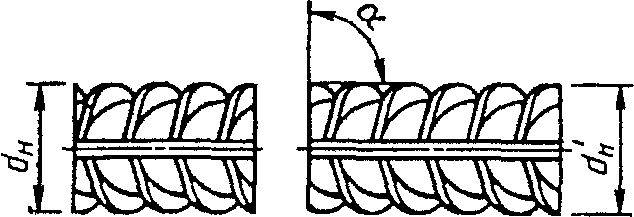

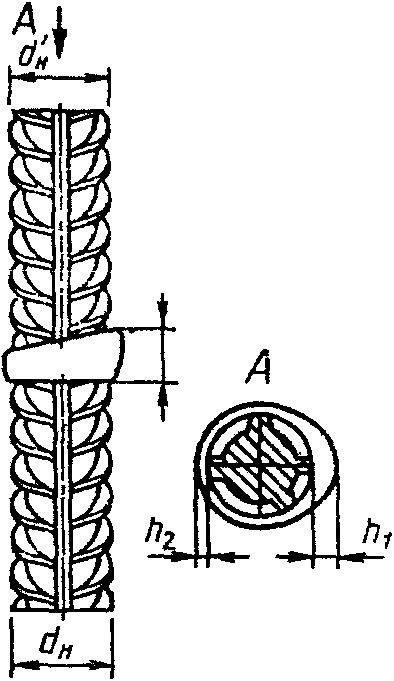

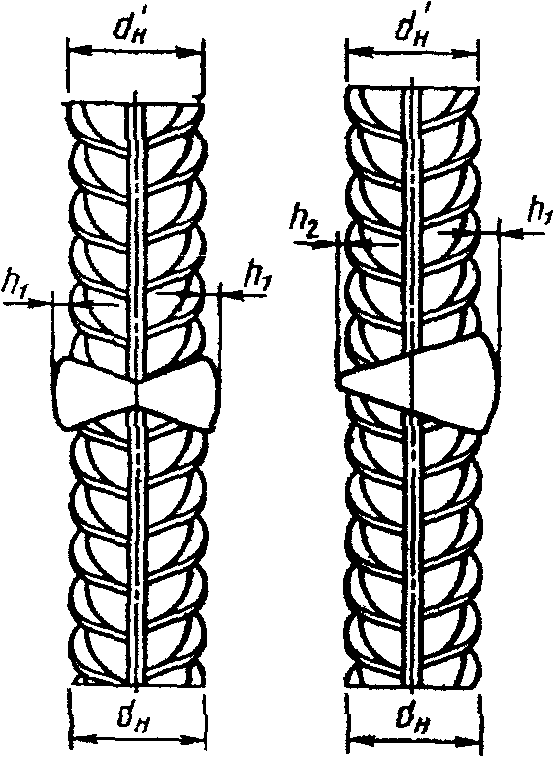

11. Конструкции стыковых соединений арматуры, их размеры до и после сварки должны соответствовать приведенным в табл. 4 - 17.

мм

Обозначение типа соединения, способа сварки	Соединение арматуры		Класс арматуры	d_{\text{н}}	D	d_{\text{н}}\prime/d_{\text{н}}
	до сварки	после сварки
С1-Ко, С2-Кн			А-I, А-II, А-III	10 — 18	\geq 1,3d_{\text{н}}\prime	0,85 — 1,0	90°
				20 — 40	\geq 1,2d_{\text{н}}\prime
			А-IV, А-V	10 — 32	\geq 1,2d_{\text{н}}\prime
			А-VI	10 — 22
			Ат-IIIС	10 — 32	\geq 1,3d_{\text{н}}\prime
			Ат-IVС		\geq 1,2d_{\text{н}}\prime
			Ат-V
			Ат-VСК

Примечания. 1. Арматура класса А-IV, кроме стали марки 80С.

2. Арматура класса Ат-V только с использованием локальной термической обработки.

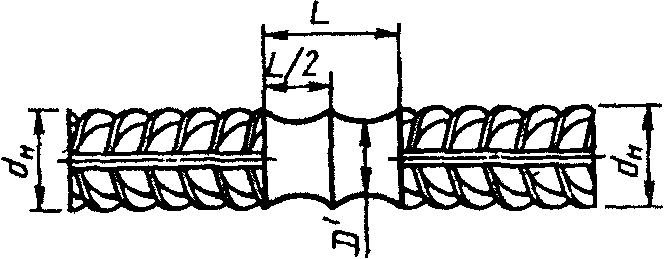

Таблица 5

Обозначение типа соединения, способа сварки	Соединение арматуры		Класс арматуры	d_{\text{н}}	D	D\prime - 0,1	L	l\prime
	до сварки	после сварки

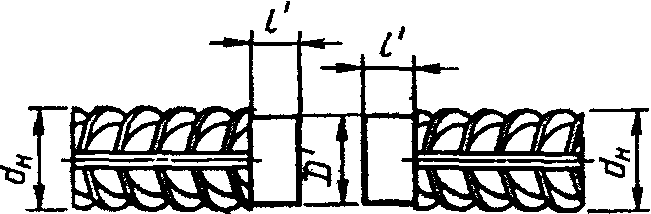

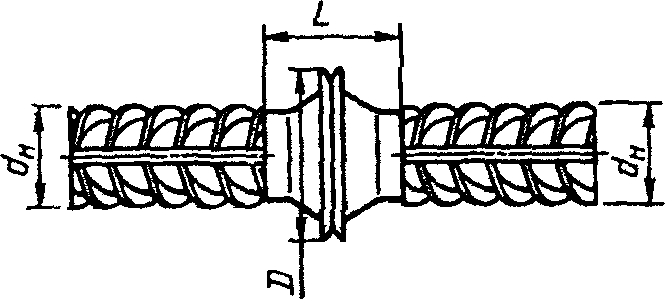

С3-Км			А-II, А-III	10 — 40	\geq 1,2d_{\text{н}}	d	\geq 2d_{\text{н}}	1,5d_{\text{н}} \pm 0,2d_{\text{н}}	90°
			А-IV, А-V	10 — 32
С4-Кп			А-VI	10 — 22
			Ат-IIIС, Ат-IVС, Ат-V, Ат-VСК	10 — 32

мм

Обозначение типа соединения, способа сварки

Соединение арматуры

Класс арматуры

d_{\text{н}}

d_{\text{н}}\prime/d_{\text{н}}

l_{1}

l_{2}

\beta

l

h_{1}

h_{2}

до сварки

после сварки

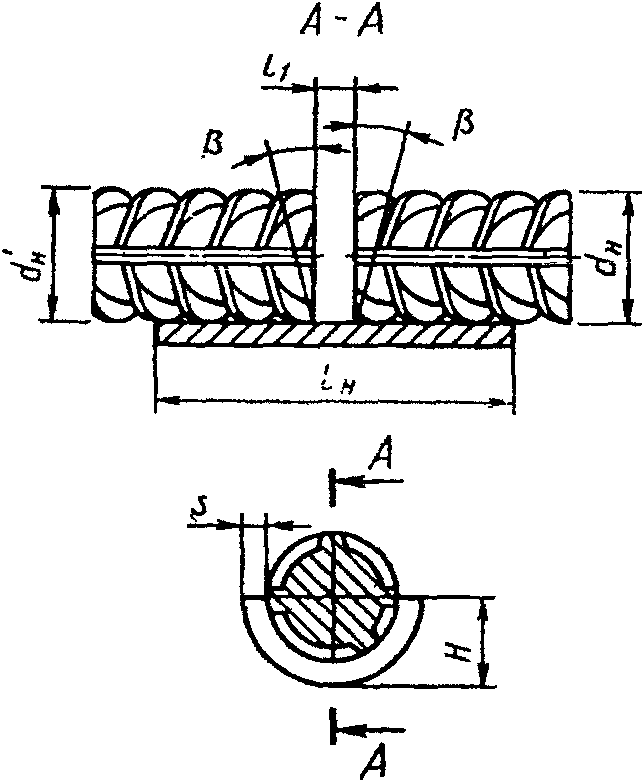

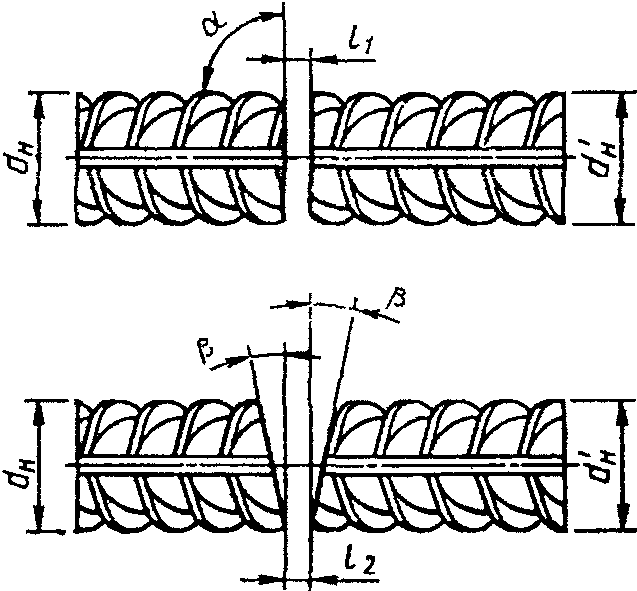

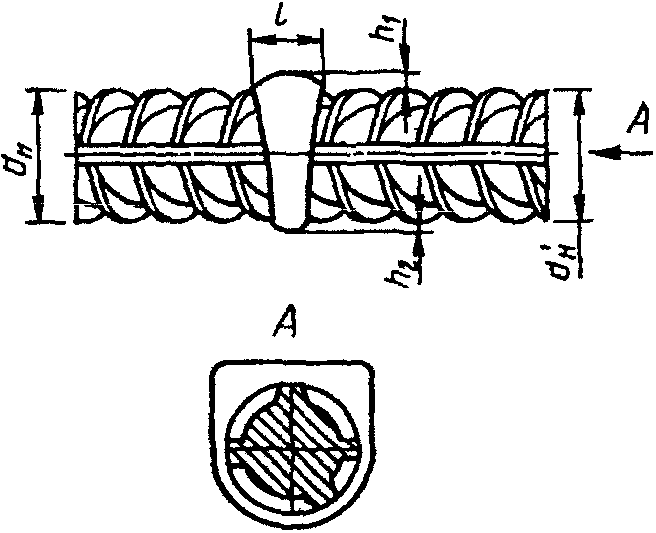

С5-Мф, С6-Мп, С7-Рв

А-I, А-II, А-III

20 — 40

0,5 — 1,0

12 — 20 -------- 12 — 16

5 — 12

90°

10 — 15°

\frac{\leq 1,5d_{\text{н}}}{\leq 1,2d_{\text{н}}}

\frac{\leq 0,15d_{\text{н}}}{\leq 0,05d_{\text{н}}}

\frac{\leq 0,2d_{\text{н}}}{\leq 0,05d_{\text{н}}}

Обозначение типа соединения, способа сварки

Соединение арматуры

Класс арматуры

d_{\text{н}}

d_{\text{н}}\prime/d_{\text{н}}

l_{1}

l_{2}

z

\beta

\beta_{1}

\beta_{2}

l

h_{1}

h_{2}

до сварки

после сварки

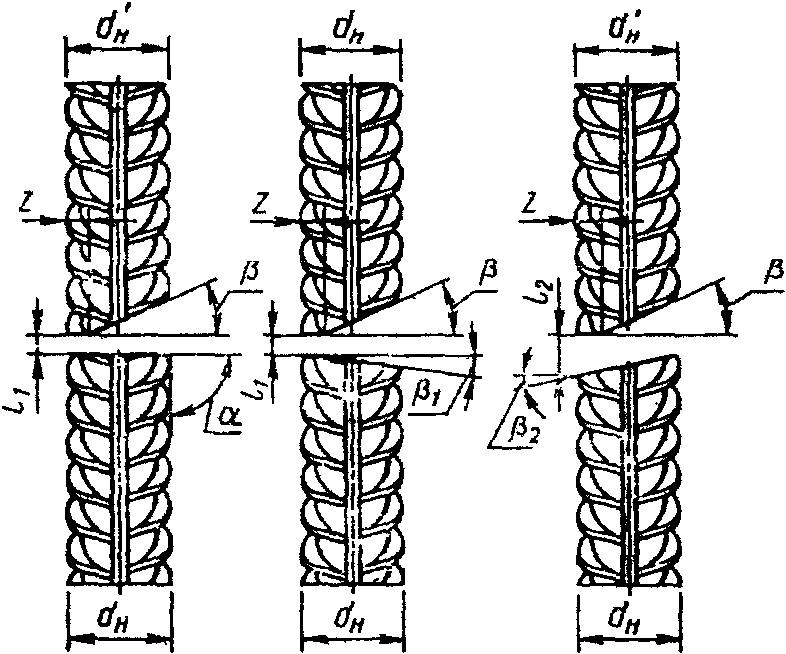

С8-Мф, С9-Мп, С10-Рв

А-I, А-II, А-III

20 — 40

0,5 — 1,0

5 — 15 ------- 3 — 10

8 — 20

\leq 0,15d_{\text{н}}

90°

40 — 50°

10 — 15°

20 — 25°

\leq 2d_{\text{н}}

\frac{\leq 25}{\leq 15}

\frac{\leq 0,15d_{\text{н}}}{\leq 0,05d_{\text{н}}}

Обозначение типа соединения, способа сварки	Соединение арматуры		Класс арматуры	d_{\text{н}}	l_{1}		\alpha_{2}	L_{1}	l	h_{1}	h_{2}
	до сварки	после сварки
С11-Мф, С12-Мп, С13-Рв			А-III	32 — 40	12 — 16 ------- 12 — 18	90°	12 — 15°	\geq 200	\frac{\leq 1,2d_{\text{н}}}{\leq 1,3d_{\text{н}}}	\leq 0,15d_{\text{н}}	\leq 0,2d_{\text{н}}

Примечания. 1. В соединениях типа С13 разделку под углом \alpha_{2} допускается не производить.

2. Размеры в знаменателе относятся к соединению, в котором сварной шов заполняет полностью сечение двурядной арматуры.

Таблица 9

Обозначение типа соединения, способа сварки	Соединение арматуры		Класс арматуры	d_{\text{н}}	d_{\text{н}}\prime/d_{\text{н}}	l_{1}	\beta	l_{\text{н}} = l	b	H	h_{1}
	до сварки	после сварки

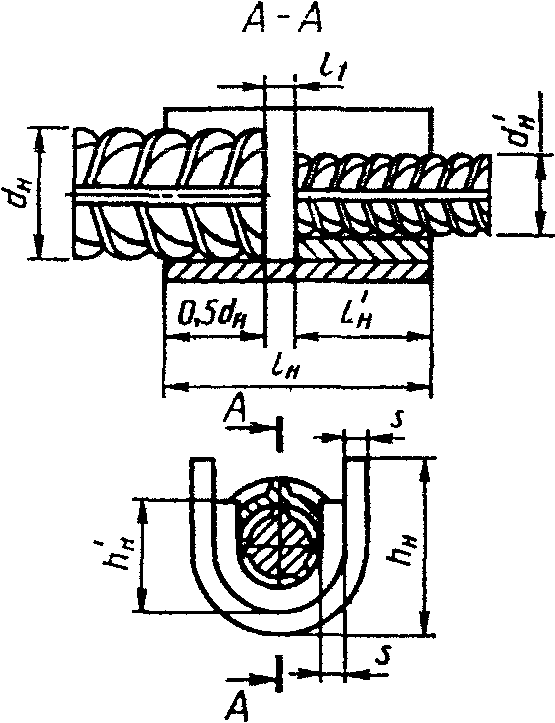

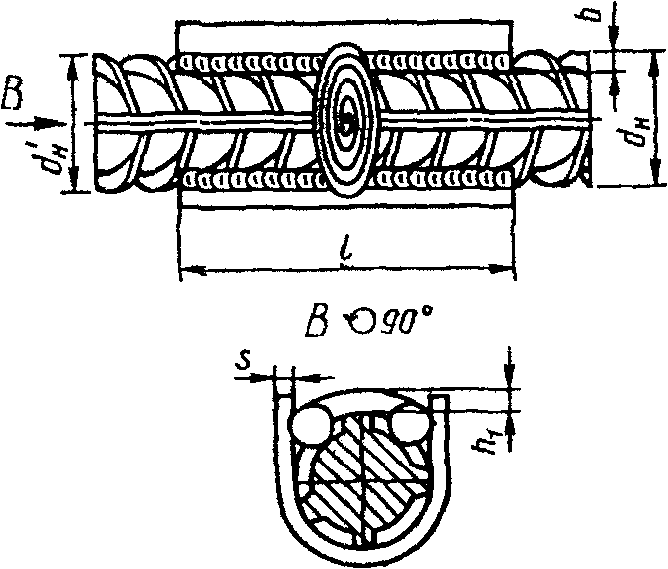

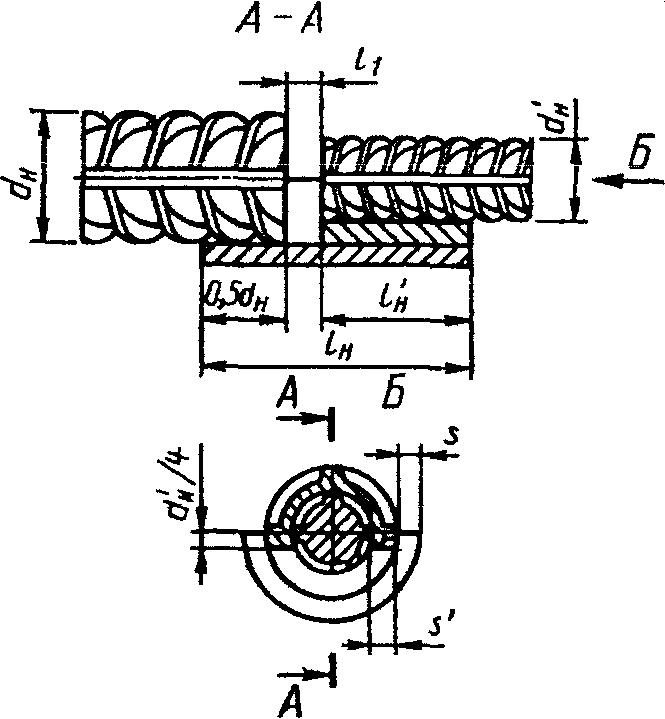

С14-Мп			А-I, А-II, А-III	20 — 40	0,5 — 1,0	8 — 12	\leq 10^{\circ}	2d_{\text{н}} + l_{1}	(0,35 — 0,40) d_{\text{н}}	\leq 1,2d_{\text{н}} + s	\leq 0,05d_{\text{н}}
С15-Рс						12 — 15	-
С16-Мо						10 — 20	\leq 10^{\circ}	3d_{\text{н}} + l_{1}
С14-Мп С15-Рс С16-Мо			Ат-IIIС, Ат-IVС	20 — 32	0,5 — 1,0	Те же значения, в зависимости от способа сварки		4d_{\text{н}} + l_{1}

Примечания. 1. Для d_{\text{н}} = 20 - 25\text{мм} s = 6 мм, d_{\text{н}} = 28 - 40\text{мм} s = 8 мм.

2. При отношении d_{\text{н}}\prime/d_{\text{н}} = 0,5 - 0,8 следует применять скобу-вкладыш (см. Приложение 3).

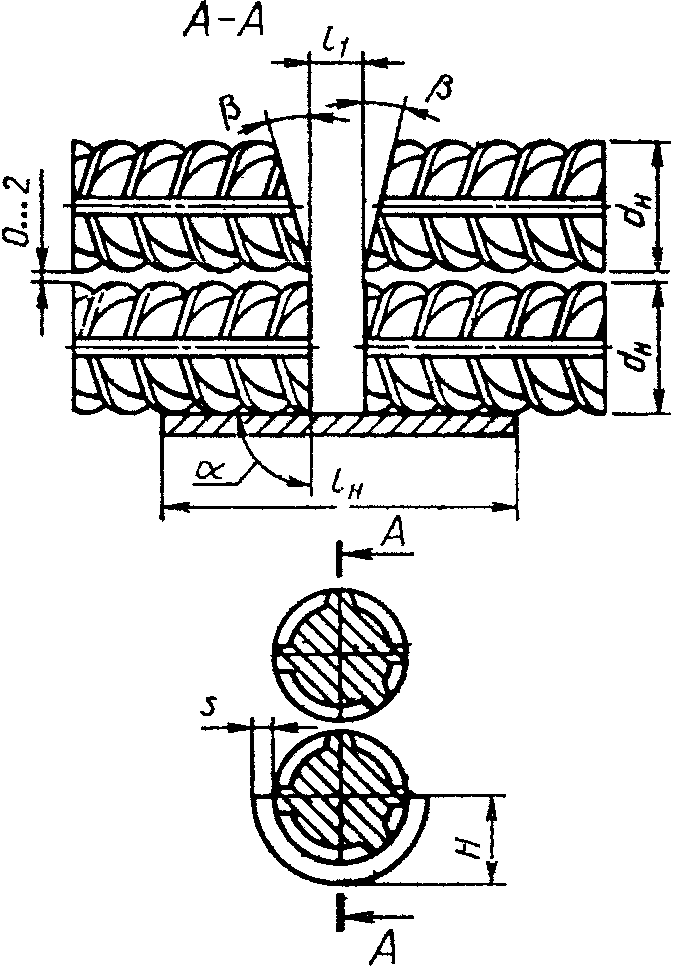

Таблица 10

Обозначение типа соединения, способа сварки

Соединение арматуры

Класс арматуры

d_{\text{н}}

d_{\text{н}}\prime/d_{\text{н}}

l_{1}

\beta

z

l_{\text{н}} = l

b

H

h_{1}

до сварки

после сварки

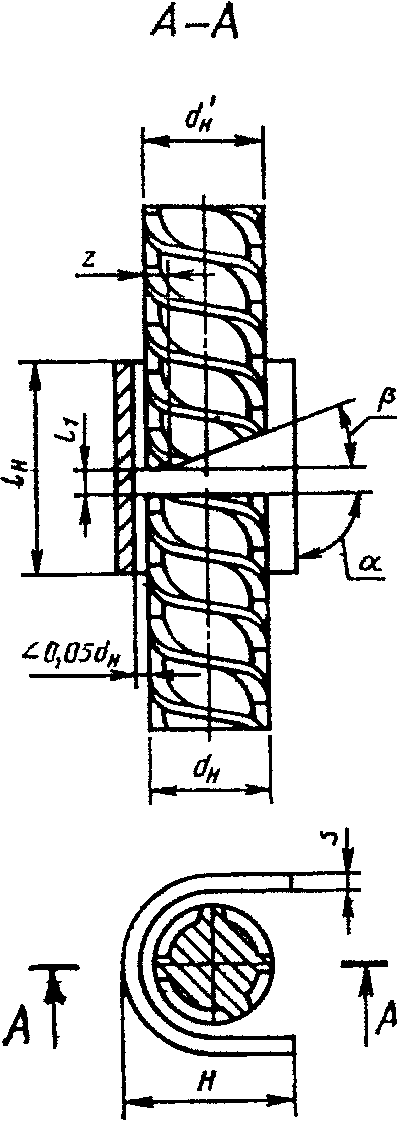

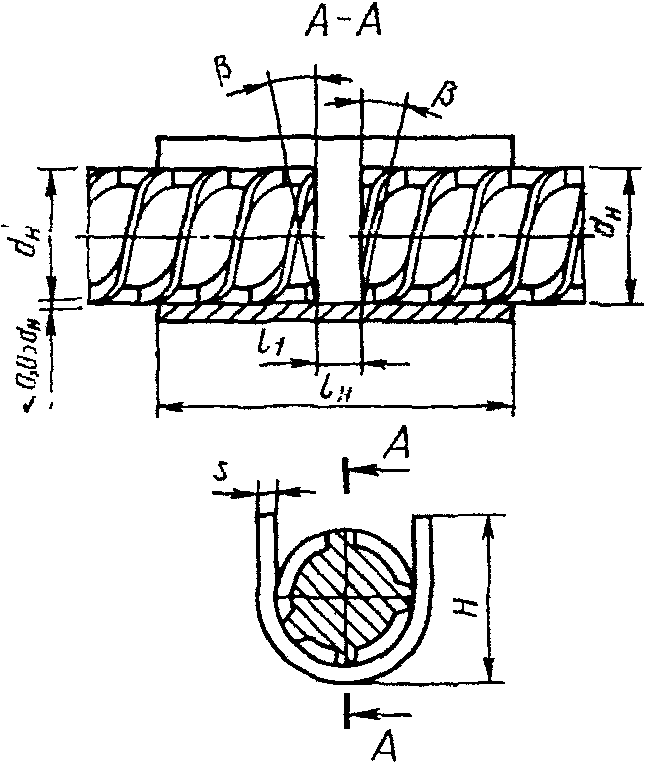

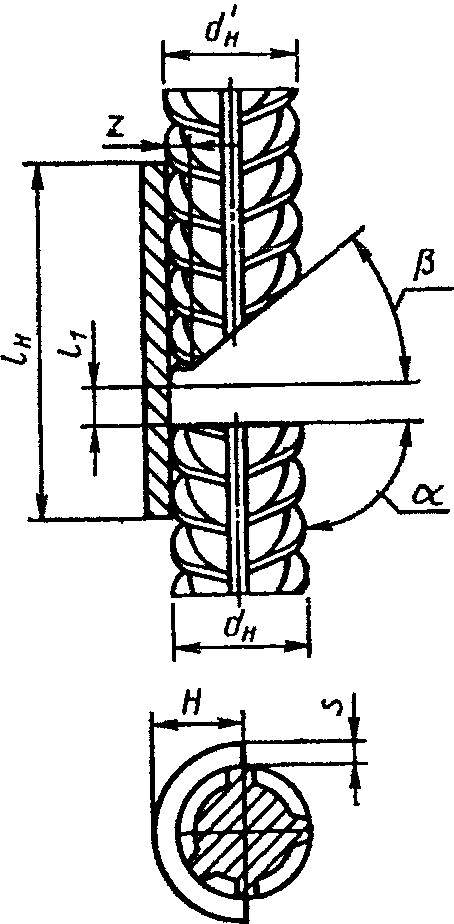

С17-Мп

А-I, А-II, А-III

20 — 40

0,5 — 1,0

6 — 8

90°

30 — 40°

\leq 0,15d_{\text{н}}

2d_{\text{н}} + l_{1}

(0,35 — 0,40) d_{\text{н}}

\leq 1,2d_{\text{н}} + s

\leq 0,05d_{\text{н}}

С18-Мо

3d_{\text{н}} + l_{1}

С19-Рм

2d_{\text{н}} + l_{1}

С17-Мп С18-Мо С19-Рм

Ат-IIIС, Ат-IVС

20 — 32

0,5 — 1,0

4d_{\text{н}} + l_{1}

мм

Обозначение типа соединения, способа сварки

Соединение арматуры

Класс арматуры

d_{\text{н}}

d_{\text{н}}\prime/d_{\text{н}}

l_{1}

\alpha

\beta

\beta_{1}

\gamma

\gamma_{1}

h_{1}

h_{2}

до сварки

после сварки

\pm 2^{\circ}

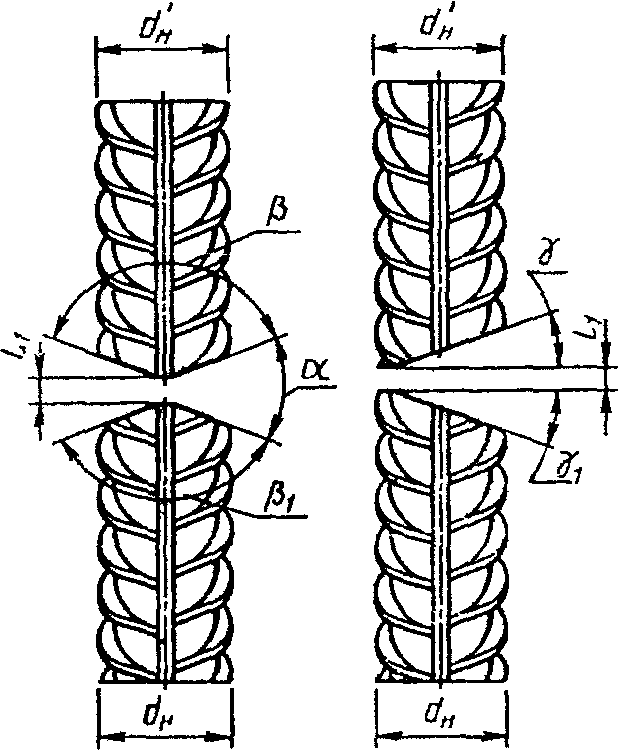

С20-Рм

А-I, А-II, А-III

20 — 40

0,5 — 1,0

3 — 4

55°

110°

140°

25°

15°

(0,05 — 0,10) d_{\text{н}}

\leq 0,05d_{\text{н}}

Обозначение типа соединения, способа сварки	Соединение арматуры		Класс арматуры	d_{\text{н}}	l_{\text{н}} = l	l_{1}	b	h
	до сварки	после сварки

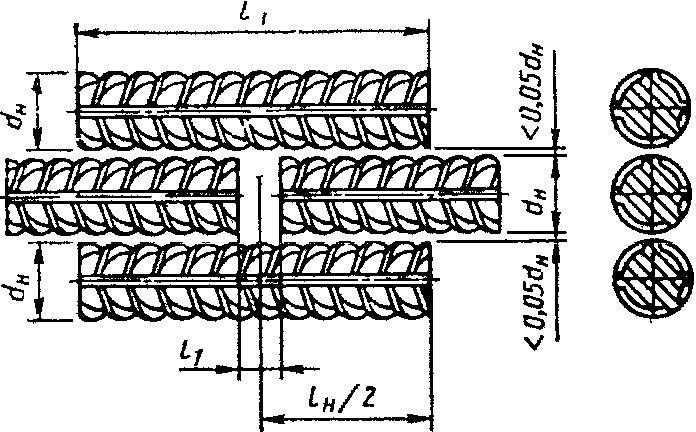

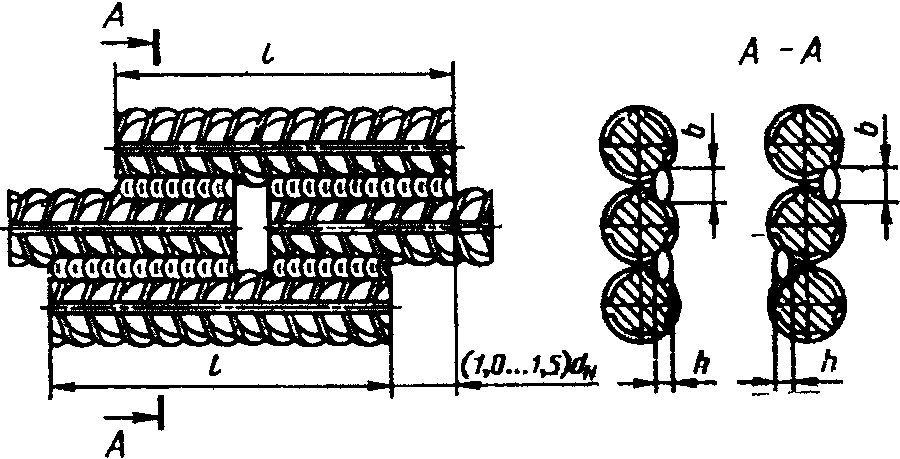

С21-Рн			А-I	10 — 40	6d_{\text{н}}	0,5d_{\text{н}} , но \geq 10	0,5d_{\text{н}} , но \geq 8	0,5d_{\text{н}} , но \geq 4
			А-II, А-III		8d_{\text{н}}
			А-IV	10 — 32	10d_{\text{н}}
			А-V
	То же, но накладки смещены		А-VI	10 — 22
			Ат-IIIС	6 — 32	8d_{\text{н}}
			Ат-IVС, Ат-V, Ат-VСК	10 — 32	10d_{\text{н}}

Примечания. 1. Соединения арматуры классов А-IV, А-V, А-VI, Ат-VCK, Ат-V следует выполнять со смещенными накладками, накладывая швы в шахматном порядке.

2. Допускается применять сварку самозащитными порошковыми проволоками и в углекислом газе (CO_{2}) ; последнее кроме стали классов А-II и Ат-IIIС.

3. Допускаются двусторонние швы длиной 4d_{\text{н}} для соединений арматуры классов А-I, А-II, А-III.

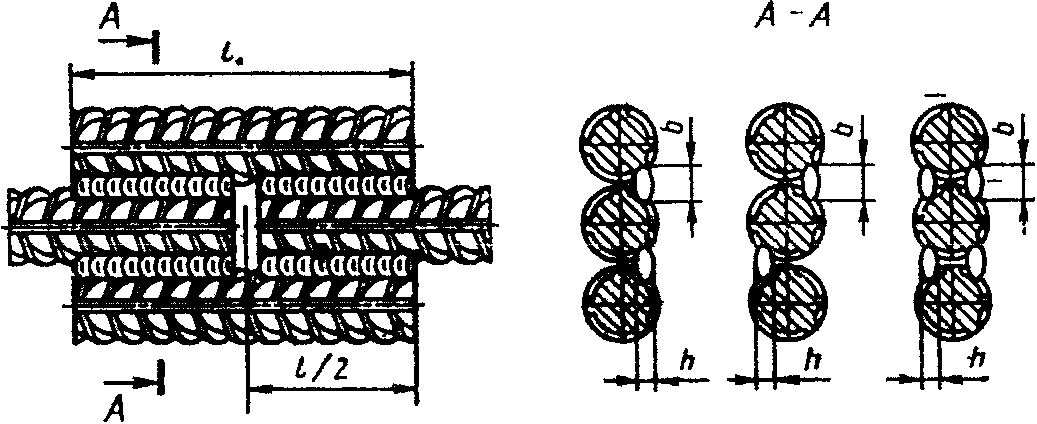

Обозначение типа соединения, способа сварки	Соединение арматуры		Класс арматуры	d_{\text{н}}	l_{\text{н}}	l_{3}	l_{4}	b	h
	до сварки	после сварки

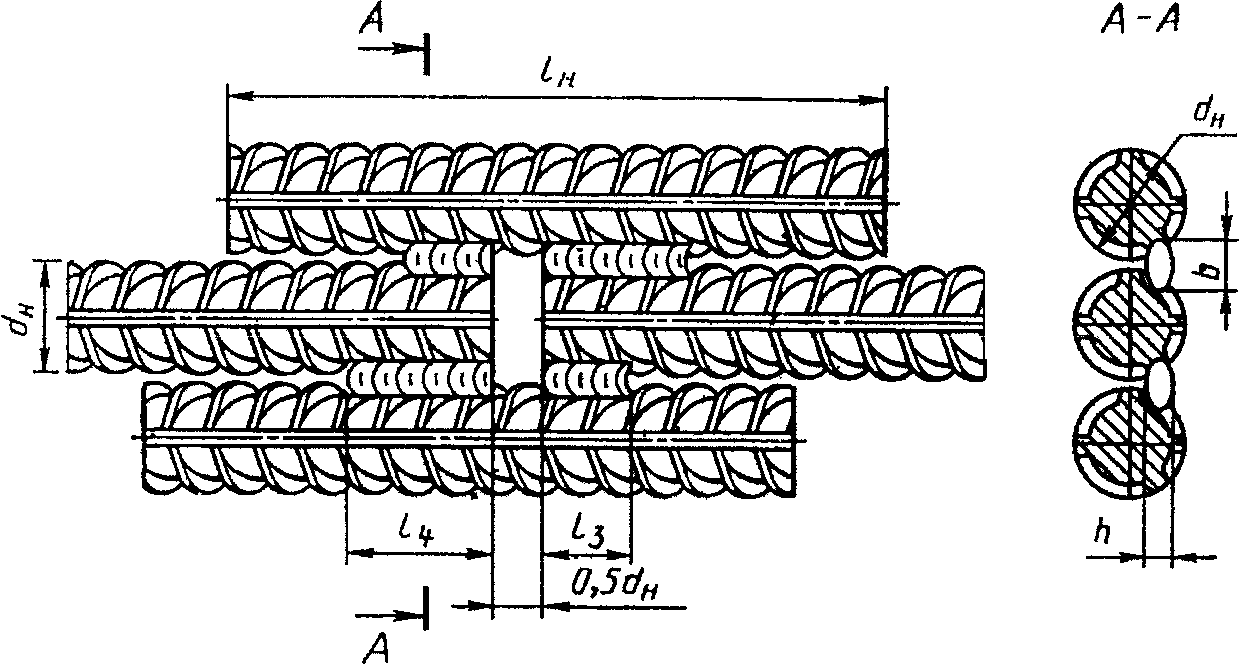

С22-Ру	См. С21, но накладки смещены		Ат-V	14	28,5d_{\text{н}}	5,0d_{\text{н}}	7,0d_{\text{н}}	0,5d_{\text{н}} , но \geq 8	0,25d_{\text{н}} , но \geq 4
				16	26,5d_{\text{н}}
				18	24,5d_{\text{н}}
				20, 22	21,5d_{\text{н}}	4,5d_{\text{н}}	6,5d_{\text{н}}
				25, 28	21,0d_{\text{н}}		6,0d_{\text{н}}
			Ат-VI	14	34,5d_{\text{н}}	5,5d_{\text{н}}	8,5d_{\text{н}}
				16	29,5d_{\text{н}}		7,5d_{\text{н}}
				18	25,5d_{\text{н}}
				20, 22
				25, 28	25,0d_{\text{н}}		7,0d_{\text{н}}

Обозначение типа соединения, способа сварки	Соединение арматуры		Класс арматуры	d_{\text{н}}	l = l_{\text{н}}	b	h
	до сварки	после сварки

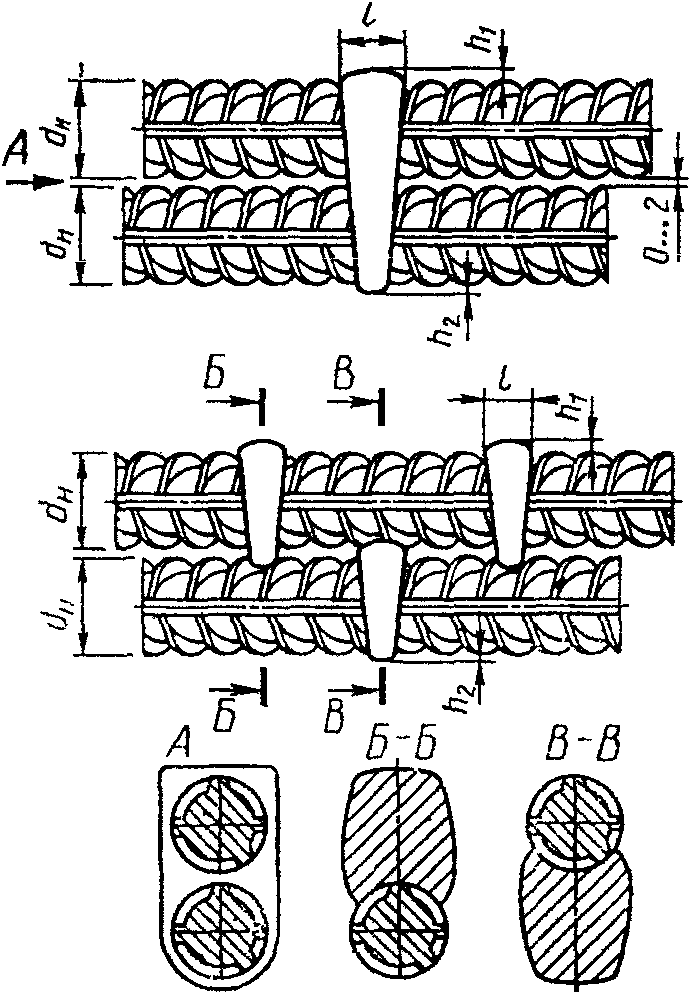

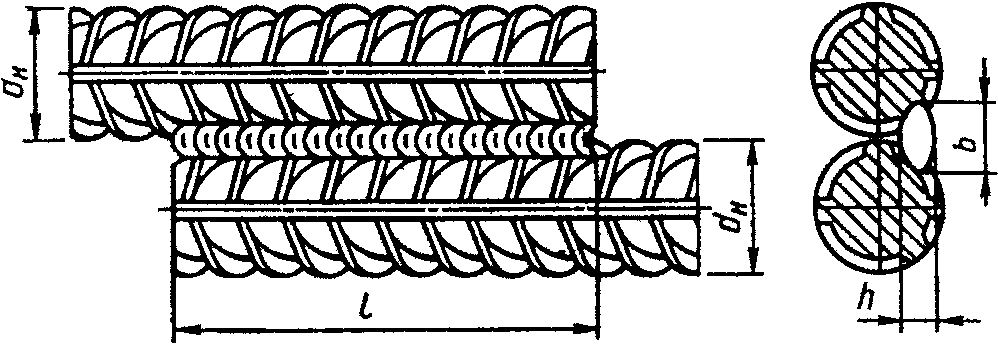

С23-Рэ			А-I	10 — 40	6d_{\text{н}}	0,5d_{\text{н}} , но \geq 8	0,25d_{\text{н}} , но \geq 4
			А-II, А-III	10 — 25	8d_{\text{н}}
			Ат-IIIС	10 — 18
			Ат -IVС	10 — 18	10d_{\text{н}}

Примечания. 1. Допускаются двусторонние швы длиной 4d_{\text{н}} для соединений арматуры классов А-I и А-II (из стали марки 10ГТ).

2. Допускается применять сварку самозащитными порошковыми проволоками и в углекислом газе (CO_{2}) ; последнее кроме арматуры классов А-II и Ат-IIIС (из стали марки Ст5).

Таблица 15

Обозначение типа соединения, способа сварки

Соединение арматуры

Класс арматуры

d_{\text{н}}

d_{\text{н}}\prime/d_{\text{н}}

l_{1}

\beta

l_{\text{н}} = l_{\text{ш}}

l

h_{1}

H

k

до сварки

после сварки

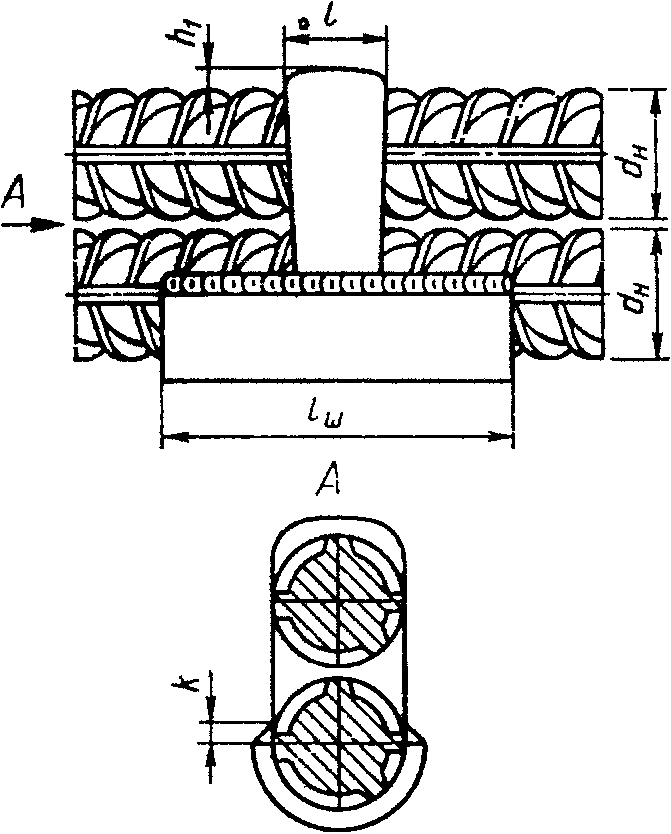

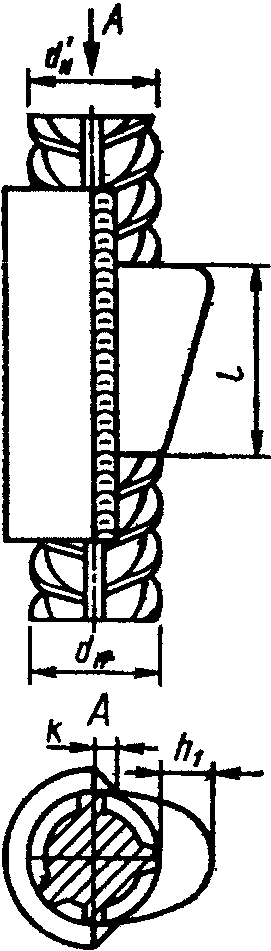

С24-Мф С25-Мп С26-Рс

А-I, А-II, А-III

20 — 40

0,5 — 1,0

12 — 20 -------- 12 — 16

5 — 10°

2d_{\text{н}} + l_{1}

\frac{\leq 1,5d_{\text{н}}}{\leq 1,2d_{\text{н}}}

\frac{\leq 0,15d_{\text{н}}}{\leq 0,05d_{\text{н}}}

\frac{d_{\text{н}}}{2} + s

\geq 0,8 s

С24-Мф С25-Мп С26-Рс

Ат-IIIС, Ат-IVС

20 — 32

4d_{\text{н}} + l_{1}

Обозначение типа соединения, способа сварки

Соединение арматуры

Класс арматуры

d_{\text{н}}

d_{\text{н}}\prime/d_{\text{н}}

l_{1}

z

\beta

l_{\text{н}} = l_{\text{ш}}

h_{1}

H

l

k

до сварки

после сварки

С27-Мф С28-Мп С29-Рс

А-I, А-II, А-III

20 — 40

0,5 — 1,0

5 — 15 ------- 3 — 10

\leq 0,15d_{\text{н}}

40 — 50°

90°

2d_{\text{н}} + l_{1}

\frac{\leq 25}{\leq 15}

\frac{d_{\text{н}}}{2} + s

\leq 2d_{\text{н}}

\geq 0,8s

С27-Мф С28-Мп С29-Рс

Ат-IIIС, Ат-IVС

20 — 32

4d_{\text{н}} + l_{1}

мм

Обозначение типа соединения, способа сварки

Соединение арматуры с пластиной

Класс арматуры

d

l_{1}

\beta

l_{\text{н}} = l_{\text{ш}}

l

h_{1}

H

k

s

до сварки

после сварки

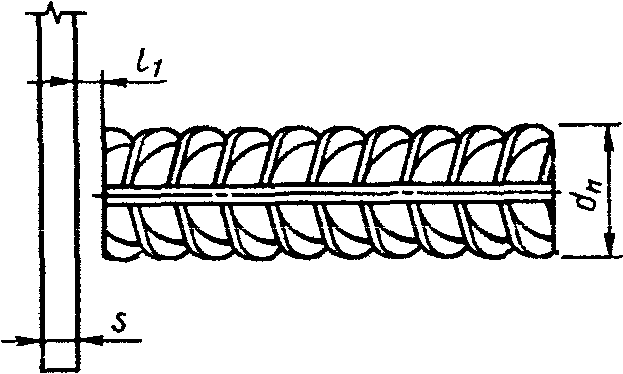

С30-Мф С31-Мп С32-Рс

А-III

32 — 40

12 — 18

90°

12 — 15°

3d_{\text{н}} + l_{1}

\leq 1,3d_{\text{н}}

(0,1 — 0,15) d_{\text{н}}

\frac{d_{\text{н}}}{2} + s

\geq 0,8s

10

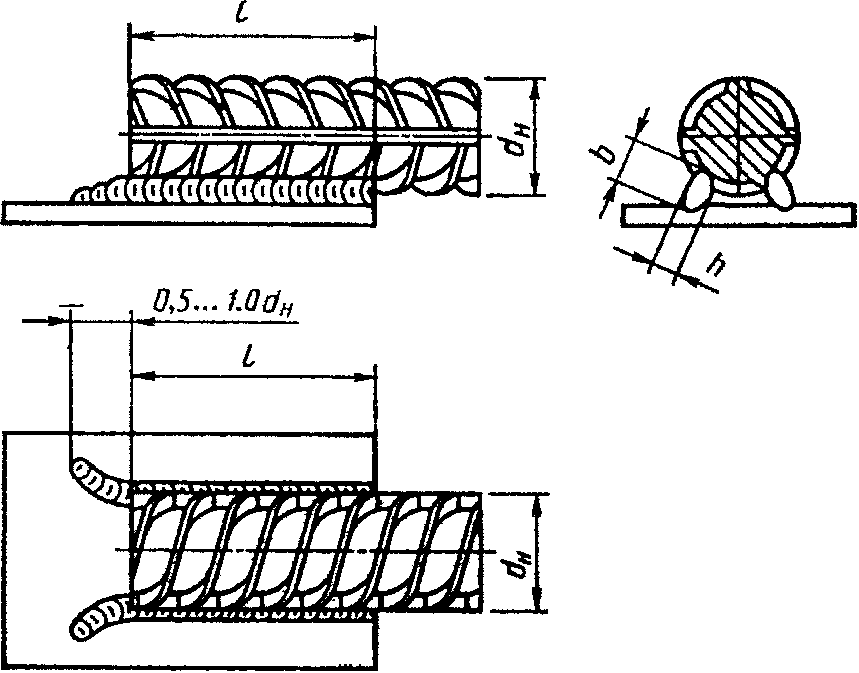

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной		Класс арматуры	d_{\text{н}}	s	l = l_{\text{н}}	b	h
	до сварки	после сварки
Н1-Рш			А-I	10 — 40	\geq 0,3d_{\text{н}} , но \geq 4	3d_{\text{н}}	0,5 d_{\text{н}} , но \geq 8	0,25 d_{\text{н}} , но \geq 4
			А-II, А-III			4d_{\text{н}}
			А-IV	10 — 22	\geq 0,4d_{\text{н}} , но \geq 5	5d_{\text{н}}
			А-V	10 — 32
			А-VI	10 — 22
			Ат-IIIС	10 — 32	\geq 0,3d_{\text{н}} , но \geq 4	4d_{\text{н}}
			Ат-IVС, Ат-V, Ат-VСК		\geq 0,4d_{\text{н}} , но \geq 5	5d_{\text{н}}

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной		Класс арматуры	d_{\text{н}}	R	k	n	m	k_{1}	s
	до сварки	после сварки
Н2-Кр			А-I	6 — 16	1,4 d_{\text{н}}	0,4 d_{\text{н}}	1,8 d_{\text{н}}	n + 10	(0,10 — 0,15) d_{\text{н}}	\geq 0,3 d_{\text{н}} , но не менее 4	90°
			А-II	10 — 16
			А-III, Ат-IIIС	6 — 16	1,6 d_{\text{н}}		2,0 d_{\text{н}}

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной		Класс арматуры	d_{\text{н}}	R	k	n	m	k_{1}	s
	до сварки	после сварки
Н3-Кп			А-I, А-II	12 — 16	1,4 d_{\text{н}}	0,4 d_{\text{н}}	1,8 d_{\text{н}}	n + 10	(0,10 — 0,15) d_{\text{н}}	\geq 0,3 d_{\text{н}} , но не менее 4	90°
			А-III, Ат-IIIС		1,6 d_{\text{н}}		2,0 d_{\text{н}}

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной		Класс арматуры	d_{\text{н}}	R	k	D	m	k_{1}	s
	до сварки	после сварки

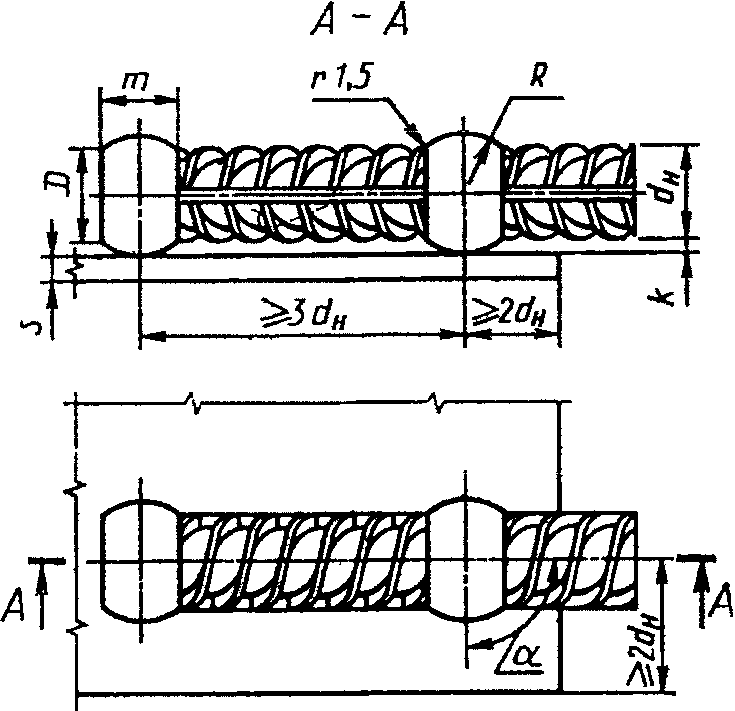

Н4-Ка			А-I	8 — 16	1,4 d_{\text{н}}	0,35 d_{\text{н}}	1,7 d_{\text{н}}	1,8 d_{\text{н}}	(0,1 — 0,15) d_{\text{н}}	4 — 6	90°
			А-II	10 — 16
			А-III	8 — 16	1,6 d_{\text{н}}	0,40 d_{\text{н}}	1,8 d_{\text{н}}	1,9 d_{\text{н}}

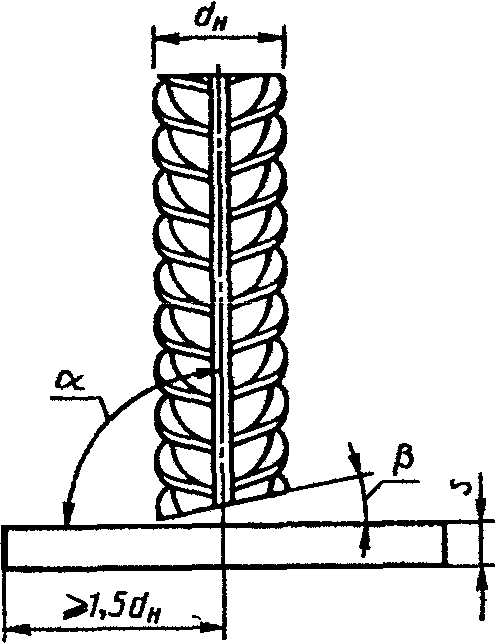

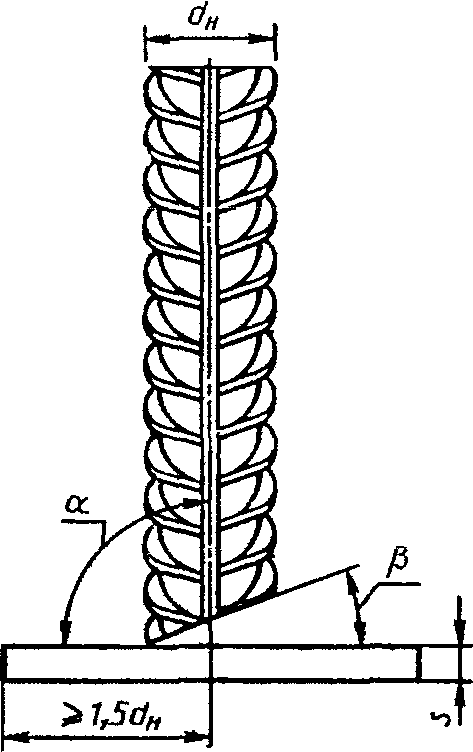

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной		Класс арматуры	d_{\text{н}}	s	D	g	\beta	s/d_{\text{н}}	\alpha
	до сварки	после сварки
Т1-Мф Т2-Рф			А-I	8 — 40	\geq 4	(1,5 — 2,5) d_{\text{н}}	3 — 10	\leq 15°	\geq 0,50	85 — 90°
			А-II	10 — 25					\geq 0,55
				28 — 40					\geq 0,70
			А-III	8 — 25	\geq 6				\geq 0,65
				28 — 40					\geq 0,75
			Ат-IIIС	10 — 18					\geq 0,65

Обозначение типа соединения, способа сварки

Соединение арматуры с пластиной

Класс арматуры

d_{\text{н}}

s

D

g

\beta

s/d_{\text{н}}

\alpha

k

D_{\text{р}}

R

до сварки

после сварки

Т3-Мж

А-I

8 — 25

\geq 4

(1,5 — 2,5) d_{\text{н}}

5 — 15

\leq 15°

\geq 0,4

85 — 90°

0,4 d_{\text{н}}

(2,0 — 2,5) d_{\text{н}}

(2,0 — 2,5) d_{\text{н}} - s

А-II

10 — 25

А-III

8 — 25

\geq 6

\geq 0,5

Ат-IIIС

8 — 14

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной		Класс арматуры	d_{\text{н}}	s	D	g	D_{\text{р}}	R	s/d_{\text{н}}	k
	до сварки	после сварки
Т6-Кс			А-I	6 — 20	\geq 4	1,4 d_{\text{н}}	\geq 0,2 d_{\text{н}}	2,0 d_{\text{н}}	2,0 d_{\text{н}}	\geq 0,4	0,5 d_{\text{н}}
			А-II	10 — 20		1,5 d_{\text{н}}		2,2 d_{\text{н}}	2,2 d_{\text{н}}		0,6 d_{\text{н}}
			А-III	6 — 20	\geq 6	1,6 d_{\text{н}}				\geq 0,5	0,7 d_{\text{н}}

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной		Класс арматуры	d_{\text{н}}	s	D	\beta	s/d_{\text{н}}	\alpha
	до сварки	после сварки
Т7-Ко			А-I, А-II	10 — 20	\geq 4	\geq 1,2 d_{\text{н}}	\leq 15°	\geq 0,4	85 — 90°
			А-II, А-III		\geq 6	\geq 1,3 d_{\text{н}}		\geq 0,5
				22 — 40	\geq 12
			Ат-IIIС	10 — 22	\geq 6

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной		Класс арматуры	d_{\text{н}}	s	D_{0}	k	h_{\text{св}}	d_{0}	s/d_{\text{н}}
	до сварки	после сварки
Т8-Мв Т9-Рв			А-I	10 — 36	\geq 4	2 d_{\text{н}}	0,5 d_{\text{н}} + 0,8 s	0,5 d_{\text{н}}	d_{1} + (1 — 3)	\geq 0,3
			А-II				0,6 d_{\text{н}} + 0,8 s	0,6 d_{\text{н}}
			А-III				0,7 d_{\text{н}} + 0,8 s	0,7 d_{\text{н}}
			Ат-IIIС	10 — 22

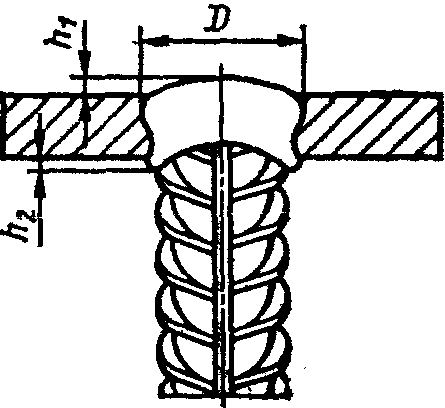

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной		Класс арматуры	d_{\text{н}}	s	d_{\text{о}}	D_{\text{о}}	s/d_{\text{н}}	h_{1}	h_{2}	D
	до сварки	после сварки
Т10-Мс			А-I, А-II, А-III, Ат-IIIС	12	\geq 8	d_{1} + 2	d_{\text{о}} + 10	\geq 0,5	0 — 1	4 — 5	22 — 26
				14							26 — 30
				16							28 — 32
Т11-Мц				18	\geq 10				0 — 2	5 — 6	30 — 35
				20							35 — 42
				22	\geq 12						38 — 44
				25							46 — 48

Обозначение типа соединения, способа сварки

Соединение арматуры с пластиной

Класс арматуры

d_{\text{н}}

s

s при

s/d_{\text{н}}

h_{1}

h_{2} при

до сварки

после сварки

s = 6 — 7

s = 8 — 26

Т12-Рз

А-I

8 — 40

\geq 6

d_{1} + 2

1 — 2

2 — 3

50°

\geq 0,50

\leq 2

4

А-II

10 — 40

\geq 8

\geq 0,65

А-III

8 — 40

\geq 6

\geq 0,75

Ат-IIIС

8 — 18

\geq 8

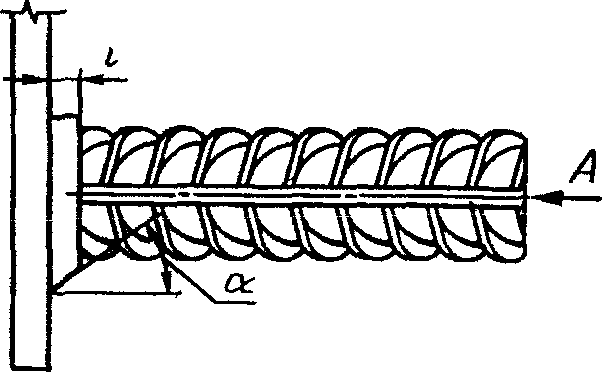

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной		Класс арматуры	d_{\text{н}}	l	l_{1}	c	c_{1}	h_{1}	\alpha	s/d_{\text{н}}
	до сварки	после сварки
Т13-Рн			А-I, А-II, А-III	16	\leq d_{\text{н}}	10 — 14	30	24	2 — 3	15 — 20°	\geq 0,5
				18			32	27
				20		12 — 16	34	29
				22	\leq 0,8d_{\text{н}}		38	31
				25			41	33
				28			44	38
				32	\leq 0,5d_{\text{н}}		52	44
				36			57	47
				40			61	52

15. Механические свойства сварных соединений должны удовлетворять требованиям ГОСТ 10922.

16. Основные типы, конструктивные элементы и размеры сварных соединений из листового, полосового и профильного металлопроката, используемых в закладных и соединительных изделиях железобетонных конструкций, должны удовлетворять требованиям ГОСТ 5264 и ГОСТ 8713.

ТЕРМИНЫ И ПОЯСНЕНИЯ

Примечания. 1. Эксплуатационные качества всех типов сварных соединений арматуры класса А-I марок Ст3сп и Ст3пс должны оцениваться также, как арматуры класса А-II марки 10ГТ, а класса А-I марки Ст3кп — как арматуры класса А-II марки Ст5сп и Ст5пс.

2. Эксплуатационные качества крестообразных соединений проволочной арматуры классов Вр-I и Вр-600 настоящим Приложением не регламентируют в связи с отсутствием требований к химическому составу стали. Требования к качеству таких соединений приведены в ГОСТ 10922.

4. Сварные соединения арматуры класса Ат-VСК оценивают на один балл ниже соединений из арматуры класса Ат-V при температуре эксплуатации до минус 40 °С включ.

5. Сварные соединения С16-Мо, С18-Мо и Н4-Ка оценивают на один балл ниже соединений, приведенных в той же группе.

6. Буквы НД, ТН и НЦ соответственно обозначают, что соединения к применению не допускаются, соединения технологически невыполнимы и соединения, применение которых нецелесообразно.

До сварки	После сварки

До сварки	После сварки

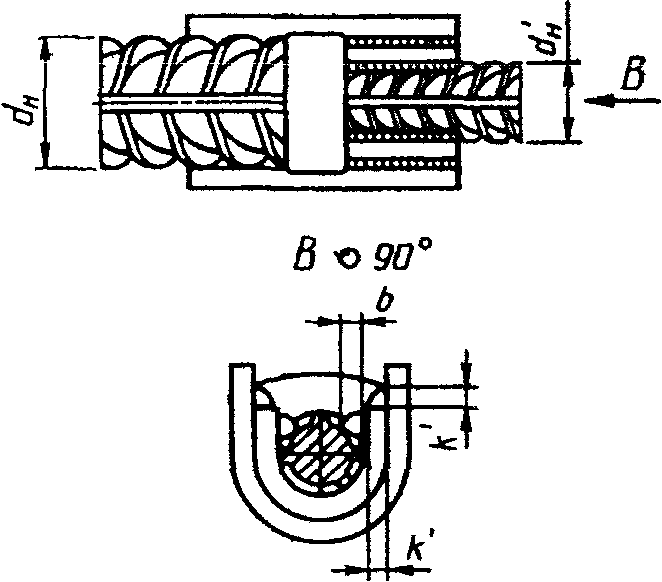

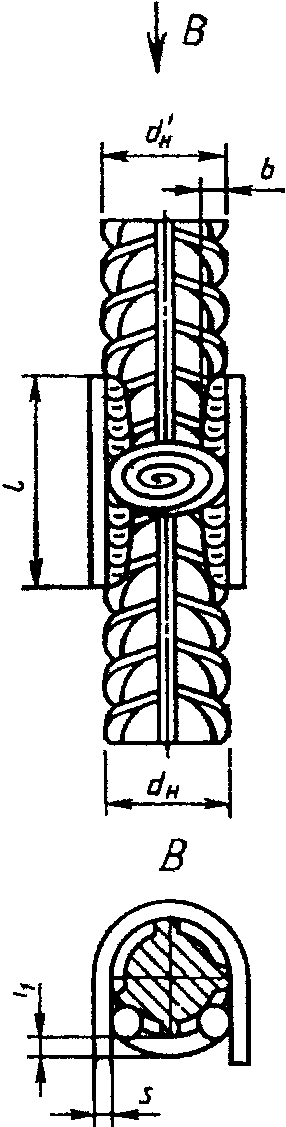

Примечание. s\prime = \frac{d_{\text{н}} - d_{\text{н}}\prime}{2} ; k \geq 0,8s ; k\prime \geq 0,8s\prime ; b = (0,35 - 0,4)d_{\text{н}}\prime ; h_{\text{н}}\prime = d_{\text{н}}\prime + s\prime ; l_{\text{н}} = l_{\text{н}} - 0,5d_{\text{н}} - l_{1} .
