ГОСТ 17608-91. Межгосударственный стандарт. Плиты бетонные тротуарные. Технические условия

(утв. и введен в действие Постановлением Госстроя СССР от 03.04.1991 № 14)

(ред. от 13.06.1997)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 17608-91"]:::rst
  click n0 "https://bukva.ai/docs/gost-17608-91" "ГОСТ 17608-91. Межгосударственный стандарт. Плиты бетонные тротуарные. Технические условия (утв. и введен в действие Постановлением Госстроя СССР от 03.04.1991 N 14)"
  n1["ГОСТ 17608-2017"]:::doc
  click n1 "https://bukva.ai/docs/standart-gost-17608-2017" "ГОСТ 17608-2017. Межгосударственный стандарт. Плиты бетонные тротуарные. Технические условия (введен в действие Приказом Росстандарта от 26.10.2017 N 1527-ст)"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Утвержден и введен в действие Постановлением Госстроя СССР от 3 апреля 1991 г. № 14

ГОСТ 17608-91

Группа Ж18

ОКП 57 4642

Дата введения 1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

3. Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 03.04.91 № 14.

Изменение № 1 принято Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 23.04.97.

За принятие изменения проголосовали:

4. Взамен ГОСТ 17608-81.

5. Ссылочные нормативно-технические документы

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Плиты следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке.

1.2 Основные параметры и размеры

1.2.1 Плиты подразделяют на типы в зависимости от конфигурации:

К — квадратные;

П — прямоугольные;

Ш — шестиугольные;

Д — окаймляющие четырех- и пятиугольные для окаймления шестиугольных плит и пятиугольные для окаймления квадратных и прямоугольных плит при диагональном способе их укладки;

Ф — фигурные плиты и элементы мощения;

ЭДД — элементы декоративные дорожные.

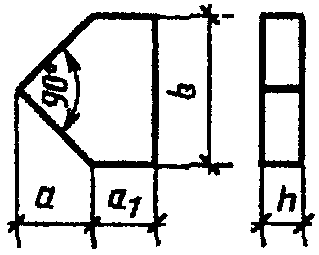

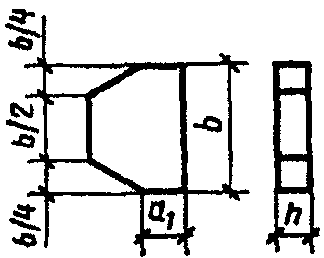

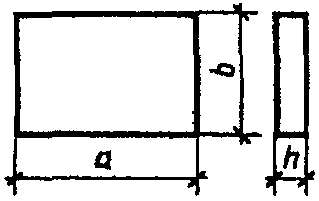

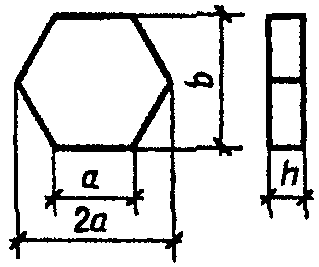

1.2.2. Марки, форма и размеры плит должны соответствовать указанным в Приложении 1.

1.2.3. Плиты могут изготовляться одно- или двухслойными с толщиной верхнего (обычного или цветного) слоя бетона не менее 20 мм.

1.2.4. Плиты с размерами сторон 750 мм допускается изготовлять с конструктивным армированием в соответствии с Приложением 2.

1.2.5 Грани плит должны быть взаимно перпендикулярны.

Допускается изготовление плит с технологическим уклоном боковых граней, не превышающим 5 мм размера в плане на каждую сторону.

1.2.6. Грузоподъемные работы (перенос, складирование, погрузка, выгрузка, монтаж) плит массой более 50 кг должны осуществляться при помощи вакуумных захватов, а при их отсутствии в плитах должны быть отверстия для цангового захвата либо монтажные петли, устанавливаемые в соответствии с Приложением 2.

1.2.7. Плиты обозначают марками в соответствии с ГОСТ 23009. Марка квадратных, прямоугольных, шестиугольных и окаймляющих плит состоит из буквенно-цифровых групп, разделенных точками, обозначающих: первая цифра — порядковый номер типоразмера, буква — тип плиты, цифра после буквы — толщину плиты в сантиметрах, зависящую от вида основания.

Марка фигурных плит состоит из буквенно-цифровых групп, разделенных точками, обозначающих: первая цифра — порядковый номер данной конфигурации, буква Ф — тип плиты, цифра после буквы Ф — порядковый номер плиты, последняя цифра — толщину плиты в сантиметрах.

Пример условного обозначения квадратной плиты длиной 375 мм, шириной 375 мм, толщиной 70 мм:

4.К.7

То же, фигурной плиты длиной 300 мм, шириной 296 мм, фигуры 1, толщиной 70 мм:

2.Ф.1.7

То же, элемента декоративного дорожного фигуры 1, толщиной 100 мм:

ЭДД.1.10

То же, пятиугольной доборной плиты для окаймления шестиугольных плит 10-го типоразмера, толщиной 10 см:

10Д10

1.3 Характеристики

1.3.1. Прочность бетона плит на сжатие характеризуют классами по прочности на сжатие: В22,5; В25; В30; В35.

Класс бетона плит по прочности на растяжение при изгибе принимают B_{btb} 3,2; B_{btb} 3,6; B_{btb} 4,0; B_{btb} 4,4.

Прочность бетона плит на сжатие и растяжение при изгибе принимают по проекту строительства и указывают в заказе потребителя.

1.3.2. Значение нормируемой отпускной прочности мелкозернистого бетона плит должно составлять 90% от класса бетона по прочности на сжатие и класса бетона по прочности на растяжение при изгибе в любое время года.

Значение нормируемой отпускной прочности тяжелого бетона плит должно составлять 90% от класса бетона по прочности на сжатие и класса бетона по прочности на растяжение при изгибе в холодный период года и 70% — в теплый период года.

Примечания. 1. Периоды года принимают, начиная и кончая месяцами, характеризующимися среднемесячной температурой наружного воздуха в соответствии со СНиП 2.01.01 и ГОСТ 13015.0.

2. Допускается по согласованию потребителя с изготовителем значение нормируемой отпускной прочности бетона плит принимать 70% в любое время года.

1.3.3. Фактическая прочность бетона должна соответствовать требуемой по ГОСТ 18105, в зависимости от нормируемой прочности и показателей фактической однородности прочности бетона.

1.3.4. Марку бетона по морозостойкости принимают по проекту строительства, но не ниже указанной в табл. 1, в зависимости от расчетной температуры наружного воздуха наиболее холодной пятидневки района строительства и указывают в заказе на изготовление камней.

1.3.5 Водопоглощение бетона плит не должно превышать по массе, %:

6 — « » « мелкозернистого ».

1.3.6. Истираемость бетона плит в зависимости от условий работы покрытий должна удовлетворять требованиям ГОСТ 13015.0; ее устанавливает потребитель при заказе.

1.3.7. Состав бетона подбирают в соответствии с требованиями ГОСТ 27006 и рекомендаций, пособий и методик научно-исследовательских институтов, утвержденных в установленном порядке.

1.3.8. Бетонные смеси приготовляют по ГОСТ 7473 с применением воздухововлекающих добавок. Бетонные смеси для тяжелого бетона с маркой по удобоукладываемости П2 или П3 с подвижностью не более 12 см следует приготавливать с обязательным применением пластифицирующих добавок.

1.3.9. Объем вовлеченного воздуха в бетонных смесях с применением воздухововлекающих добавок должен быть от 4 до 5%.

1.3.10. Для приготовления бетонной смеси следует применять бездобавочный портландцемент, портландцемент для бетонов дорожных и аэродромных покрытий марки не ниже 400, содержащий в цементном клинкере не более 5% MgO (оксида магния) и не более 8% Ca_{3}Al (трехкальциевого алюмината) и портландцемент с минеральными добавками до 5%, отвечающие ГОСТ 10178.

Для мелкозернистого бетона применяют пески с модулем крупности не менее 2,2, а для тяжелого бетона — не менее 2,0.

1.3.12. В качестве крупного заполнителя применяют щебень из естественного камня, гравия и доменного шлака по ГОСТ 8267, ГОСТ 3344, удовлетворяющие требованиям ГОСТ 26633.

Наибольший размер зерен крупного заполнителя:

1.3.13. При приготовлении бетона плит следует использовать и другие материалы (золу-унос, шлаки и золошлаки смеси ТЭС), отвечающие требованиям ГОСТ 25818 и ГОСТ 25592, отходы производства, удовлетворяющие требованиям ГОСТ 26633.

1.3.14 Марки щебня по прочности на сжатие должны быть не ниже:

1200 — для щебня из изверженных пород;

1.3.15 Марка щебня по морозостойкости должна быть не ниже F200.

1.3.16. Добавки, применяемые для приготовления бетонной смеси, должны удовлетворять ГОСТ 24211, ГОСТ 26633 и Приложению 3.

Виды и объем (массу) вводимых добавок определяют опытным путем в зависимости от вида, качества материалов, используемых для приготовления бетонной смеси, технологии изготовления плит, режимов тепловой обработки (тепловлажностной обработки).

1.3.17 Вода для приготовления бетона — по ГОСТ 23732.

1.3.18. Для изготовления цветных плит следует применять пигменты. Виды и объем (масса) пигментов, вводимых в бетонную смесь, приведены в Приложении 4.

1.3.19. При тепловлажностной обработке плит следует соблюдать мягкие режимы твердения (температура не выше 70 °С) с предельной скоростью подъема и снижения температуры обработки не более 25 °С/ч.

1.3.20. Для конструктивного армирования плит применяют арматурную проволоку класса Вр-I по ГОСТ 6727.

Монтажные петли следует изготовлять диаметром 6 мм из горячекатаной гладкой арматурной стали класса А-I марок ВСт3сп2 и ВСт3пс2 по ГОСТ 5781.

При расчетной зимней температуре ниже минус 40 °С для монтажных петель запрещается применение стали марки ВСт3пс3 по ГОСТ 5781.

1.3.21. Сварные арматурные изделия должны соответствовать ГОСТ 10922.

1.3.22. Значения действительных отклонений геометрических параметров плит не должны превышать предельных, указанных в табл. 2.

мм

1.3.23. Для конструктивно армированных плит отклонение от толщины защитного слоя бетона не должно превышать +/- 5 мм.

1.3.24. Категория лицевой бетонной поверхности — А6, для нелицевой поверхности — А7 по ГОСТ 13015.0.

1.3.25. Трещины на поверхности плит не допускаются, за исключением поверхностных и технологических шириной не более 0,1 мм и длиной до 50 мм в количестве не более 5 шт. на 1 м2 поверхности армированных плит из тяжелого бетона.

1.4 Маркировка

2. ПРИЕМКА

2.2 Плиты принимают:

• по результатам периодических испытаний — по показателям прочности, морозостойкости, водопоглощения и истираемости;
• по результатам приемосдаточных испытаний — по показателям прочности (классу бетона по прочности на сжатие, отпускной прочности, классу бетона по прочности на растяжение при изгибе), соответствия арматурных изделий, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия трещин, категории бетонной поверхности.

2.3. Испытание плит на морозостойкость, истираемость и водопоглощение проводят при освоении производства, изменении состава бетона, технологии, вида и качества материалов, но не реже одного раза в 6 мес.

Таблица 3

2.6 Контроль прочности бетона плит — по ГОСТ 18105.

2.7. Партия плит, не принятая по результатам выборочного контроля, должна подлежать поштучной приемке. При этом приемка плит должна проводиться по показателям, по которым партия не была принята.

Возможность использования плит, не соответствующих заданным показателям прочности, морозостойкости и истираемости, устанавливает проектная организация.

2.8. Потребитель имеет право проводить контрольную проверку соответствия показателей качества плит, указанных в заказе, требованиям настоящего стандарта.

2.9. Документ о качестве — по ГОСТ 13015.3. В документ о качестве необходимо вносить марку бетона по морозостойкости, водопоглощению и истираемости бетона плит.

По требованию потребителя в документ о качестве вносят результаты контрольных испытаний плит на прочность и другие показатели качества.

3. МЕТОДЫ КОНТРОЛЯ

3.1. Прочность бетона на сжатие и растяжение при изгибе следует определять по ГОСТ 10180 или ГОСТ 28570, или ГОСТ 17624, или ГОСТ 22690. При изготовлении плит, по способу или режиму уплотнения бетона, приводящих к изменению его состава, следует применять поправочный коэффициент к прочности бетона контрольных образцов, устанавливаемый экспериментально в соответствии с ГОСТ 10180.

3.2. Морозостойкость бетона определяют по ГОСТ 10060.0 - ГОСТ 10060.4 или ГОСТ 26134 с насыщением образцов бетона плит, изготовленных по ГОСТ 10180, перед испытанием 5%- ным водным раствором хлорида натрия.

При этом допускается снижение прочности бетона образцов на сжатие не более чем на 5% и потеря их массы не более чем на 3%.

3.3. Водопоглощение бетона плит определяют по ГОСТ 12730.3.

3.4 Истираемость бетона плит определяют по ГОСТ 13087.

3.5. Удобоукладываемость бетонной смеси (подвижность, жесткость) определяют по ГОСТ 10181.0 и ГОСТ 10181.1.

3.6. Сварные арматурные изделия контролируют по ГОСТ 10922.

3.7. Размеры и положение конструктивной арматуры в плите, толщину защитного слоя бетона этой арматуры проверяют по ГОСТ 17625 или ГОСТ 22904.

3.8. Размеры, отклонения от прямолинейности и перпендикулярности плит, ширину раскрытия технологических трещин, размеры раковин, наплывов и околов бетона следует проверять методами, установленными ГОСТ 26433.0 и ГОСТ 26433.1.

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Транспортировать и хранить плиты следует в соответствии с требованиями ГОСТ 13015.4 и настоящего стандарта.

4.2. Плиты перевозят в штабелях, контейнерах по ГОСТ 20259 или поддонах по ГОСТ 18343 транспортом любого вида.

4.3. При транспортировании плиты должны быть уложены на поддоны или прокладки толщиной не менее 25 мм по ТУ 400-1-225, расположенные строго по вертикали одна над другой на расстоянии 0,25 длины плиты от каждого ее торца.

При этом следует обеспечить возможность захвата каждой плиты краном и свободный подъем при разгрузке.

4.4. Высота штабеля плит при транспортировании должна быть не более 1,5 м.

4.5 Погрузка плит навалом и разгрузка их сбрасыванием не допускаются.

4.6. Погрузка и разгрузка плит массой более 50 кг должны осуществляться в соответствии с п. 1.2.6.

4.7. Плиты хранят на складе готовой продукции рассортированными по маркам и видам. При этом плиты с размерами сторон до 500 мм следует хранить в контейнерах и пакетах, а плиты с размером сторон более 500 мм — в штабелях.

4.8. Плиты в штабелях при хранении следует укладывать правильными рядами в положение «на ребро», перевязанными стальной лентой по ГОСТ 3560 или стальной проволокой по ГОСТ 3282, либо лицевой поверхностью вверх на поперечных прокладках толщиной не менее 40 мм по ТУ 400-1-225, расположенных строго по вертикали одна под другой на расстоянии 0,25 длины плиты от каждого ее торца.

Высота штабеля плит при хранении должна быть не более 2,0 м.

5. УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

5.2. Плиты укладывают на выровненных щебеночных, бетонных, стабилизированных и песчаных основаниях с дифференциацией толщин плит, приведенных в табл. 4, в зависимости от физико-механических показателей основания и условий эксплуатации тротуаров, указанных в проекте строительства.

5.3. В качестве выравнивающих (подстилающих) слоев под тротуарные плиты целесообразно использовать сухие или увлажненные песчано-цементные смеси, содержащие цементы марок М300 и М400 плотностью от 100 до 150 кг/м3.

5.4. После укладки плит, имеющих монтажные петли, лунки должны быть заделаны цементным раствором 1:3.

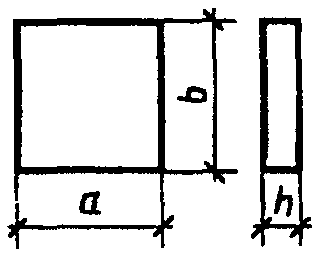

Таблица 4

Марка	Форма	Размеры, мм						Масса, кг	Кол. плит в 1 м2, шт.
		Длина		Ширина b	Толщина h плит, укладываемых на
		a	а1		щебеночных и бетонных основаниях	песчаных и стабилизированных основаниях	щебеночных и бетонных основаниях на тротуарах в местах заезда тяжелого транспорта
Квадратные плиты
1К.5		200	-	200	50	60	80	7,68	25,0
1К.6
1К.8
2К.5		250		250			100	15,00	16,0
2К.6		250, 280		250, 280			-	11,30	12,75
2К.10		250		250			100	15,00	16,0
3К.5		300		300				21,00	11,10
3К.6
3К.10
4К.5		375		375		70		33,75	7,16
4К.7
4К.10
5К.5		400		400				38,40	6,25
5К.7
5К.10
6К.5		500		500				60,00	4,00
6К.7
6К.10
7К.6		750		750	60	80		135,00	1,78
7К.8
7К.10
8К.8		1000		1000	80	100		240,00	1,00
8К.10
Прямоугольные плиты
1П.5		375	-	250	50	60	100	22,50	10,67
1П.6
1П.7		240		120	70	70		4,80	34,72
1П.10		375		250	50	60		22,50	10,67
2П.5		500				70		30,0	8,00
2П.7
2П.10
3П.5		500		375				45,0	5,33
3П.7
3П.10
4П.6		750		375	60			67,5	3,68
4П.7
4П.10
5П.6		750		500				90,0	2,70
5П.7
5П.10
6П.8		1000		500	80	80		150,4	2,00
6П.10
Шестиугольные плиты
1Ш.5		250	-	432	50	60	100	38,80	6,17
1К.6
1Ш.10
2Ш.5		375		648		70		87,40	1,37
2Ш.7
2Ш.10
3Ш.6		500		865	60	80		155,70	0,65
3Ш.8
3Ш.10
Пятиугольные доборные плиты для окаймления квадратных и прямоугольных плит при диагональном способе их укладки
1Д.5		177	90	353	50	60	100	15,12	15,87
1Д.6
1Д.10
2Д.5		212	253	414				35,90	6,73
2Д.6
2Д.10
3Д.5		233	152	466				30,00	7,99
3Д.6
3Д.10
4Д.5		265	178	530				39,50	6,08
4Д.6
4Д.10
5Д.5		283	368	566				69,20	3,47
5Д.6
5Д.10
6Д.5		353	90	706				45,16	5,31
6Д.6
6Д.10
7Д.6		529	442	1058	60	80		179,30	1,34
7Д.8
7Д.10
8Д.8		707	86	1414	80	100		149,60	1,03
8Д.10
Пятиугольные доборные плиты для окаймления шестиугольных плит
9Д.5		125	125	432	50	60	100	19,50	12,34
9Д.6
9Д.10
10Д.5		187	375	648		70		72,86	3,29
10Д.7
10Д.10
11Д.6		250	250	865	60	80		77,85	3,08
11Д.8
11Д.10
Четырехугольные доборные плиты для окаймления шестиугольных плит
12Д.5		-	216	500	50	60	100	19,50	7,63
12Д.6
12Д.10
13Д.5		-	324	750		70		43,74	3,40
13Д.7
13Д.10
14Д.6		-	433	1000	60	80		77,9	1,91
14Д.8
14Д.10
Фигурные плиты и элементы мощения
1Ф1.7		200		200	70	70		6,28	38,18
1Ф1.10
2Ф1.7		300		296				13,94	17,21
2Ф1.10
3Ф1.7		430		430				29,21	8,21
3Ф1.10
Ф2.7		285		200				9,51	25,24
Ф2.10
1Ф3.7		200		186				6,47	38,49
1Ф3.10
2Ф3.7		500		470				55,80	6,15
2Ф3.10
Ф4.7		250		200				7,21	33,56
Ф4.10
1Ф5.7		200		222				7,94	30,23
1Ф5.10
2Ф5.7		290		260				13,60	17,67
2Ф5.10
3Ф5.7		300		150				7,20	33,33
3Ф5.10
4Ф5.7		300		300				14,40	16,60
4Ф5.10
5Ф5.7		400		444				31,97	7,51
5Ф5.10
1Ф6.7		250		200				7,20	33,33
1Ф6.10
2Ф6.7		500		400				28,80	8,33
2Ф6.10
1Ф7.7		300	-	300			100	17,16	13,99
1Ф7.8		200		165	80	80		5,28	35,71
1Ф7.10		300		300	70	70		17,16	13,99
2Ф7.7		400		330				26,97	8,90
2Ф7.10
3Ф7.7		560		400				44,57	5,50
3Ф7.10
1Ф8.7		200		150				4,66	51,55
1Ф8.10
2Ф8.7		470		300				22,61	10,62
2Ф8.10
1Ф9.7		244		195				9,53	25,19
1Ф9.8		240		220	80	80		8,89	21,60
1Ф9.10		244		195	70	70		9,53	25,19
2Ф9.7		300		300				18,00	13,33
2Ф9.10
1Ф10.7		210		112				4,58	53,76
1Ф10.10
2Ф10.7		392		210				16,31	14,71
2Ф10.10
1Ф11.7		175		170				4,84	51,02
1Ф11.10
2Ф11.7		302		292				13,76	17,92
2Ф11.10
Ф12.7		218		154				5,69	42,19
Ф12.10
Ф13.7		220		205				7,53	31,85
Ф13.10
Ф14.7		300		300				18,71	12,82
Ф14.10
Ф15.7		310		250				15,0	16,0
Ф15.10
1Ф16.8		238		119	80	80		5,42	35,33
1Ф17.8		245		132				5,15	37,31
1Ф18.8		230	90	140				5,04	37,74
Элементы декоративные дорожные
ЭДД1.10		200	-	100	100	100	100	6,86	50,00
ЭДД2.10		100						3,43	100,00
ЭДД3.10		400		400				54,86	6,25
ЭДД4.7		200		300	70	70		12,80	20,00
ЭДД4.10		170		141				6,57	52,60

Примечания. 1. Размер a_{1} приведен для тротуара шириной 3 м. Для тротуара другой ширины размер a_{1} определяют расчетом. Максимальная величина a_{1} должна быть меньше 2а.

2. Допускается изготовлять плиты с рифленой лицевой поверхностью с размерами углублений до 3 мм.

3. Допускается изготовление плит с фаской шириной до 10 мм и углом наклона до 45° по периметру лицевой поверхности.

Приложение 1. (Измененная редакция, Изм. № 1).

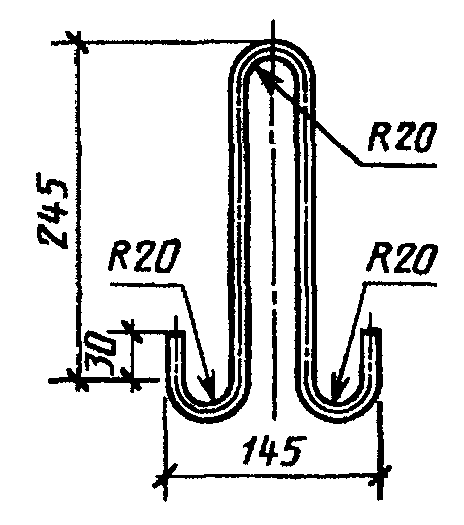

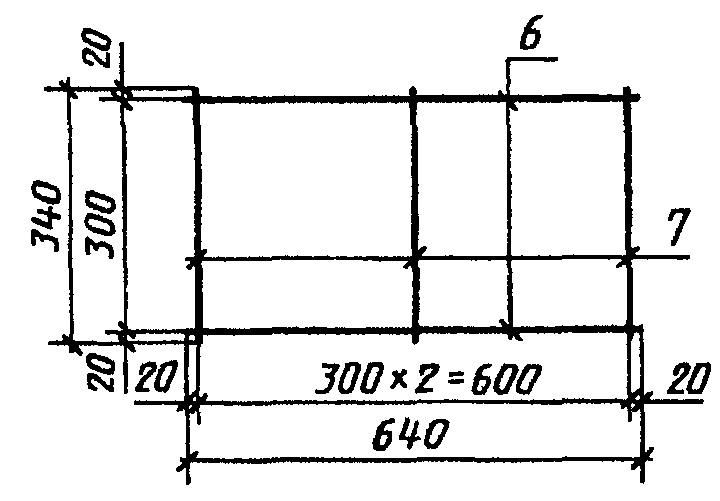

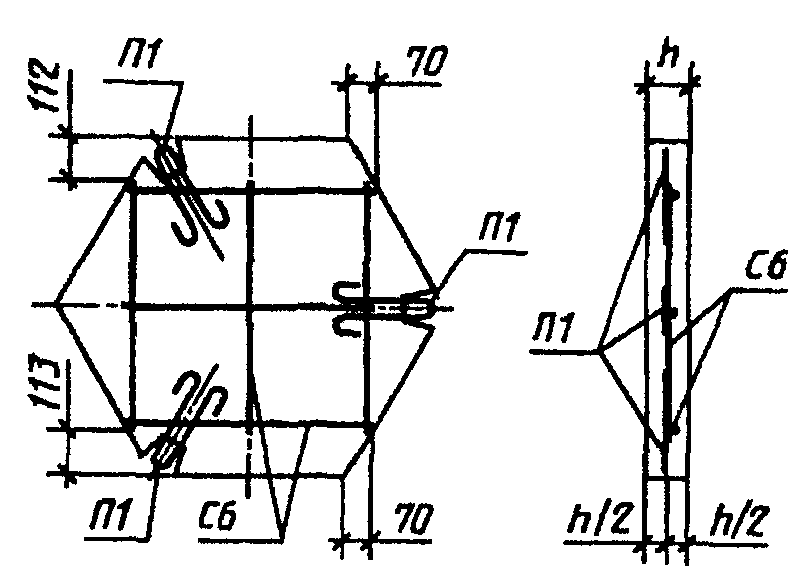

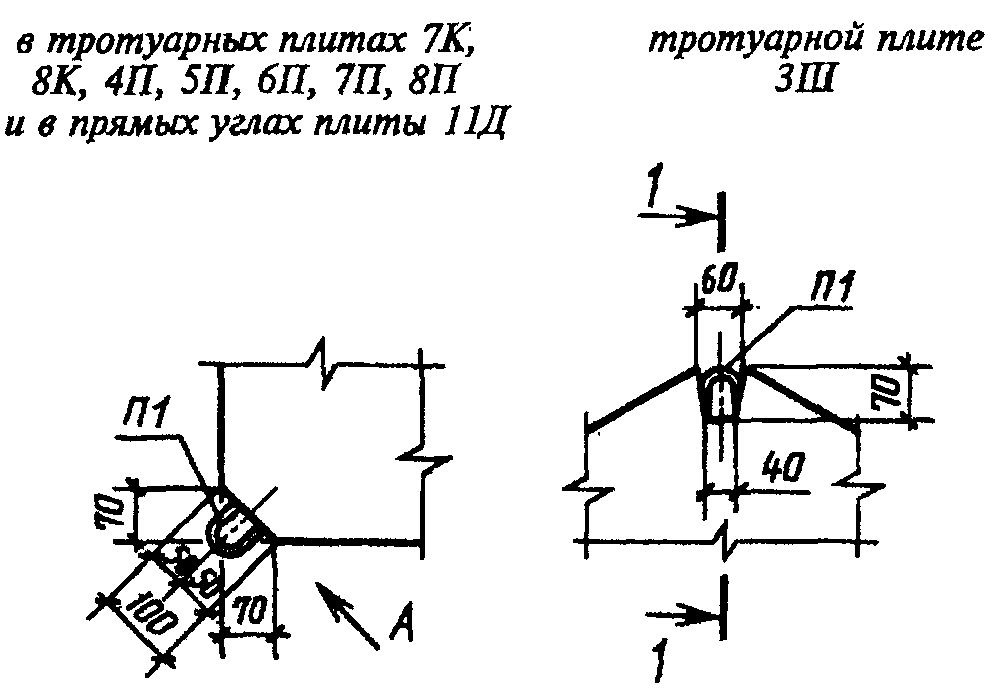

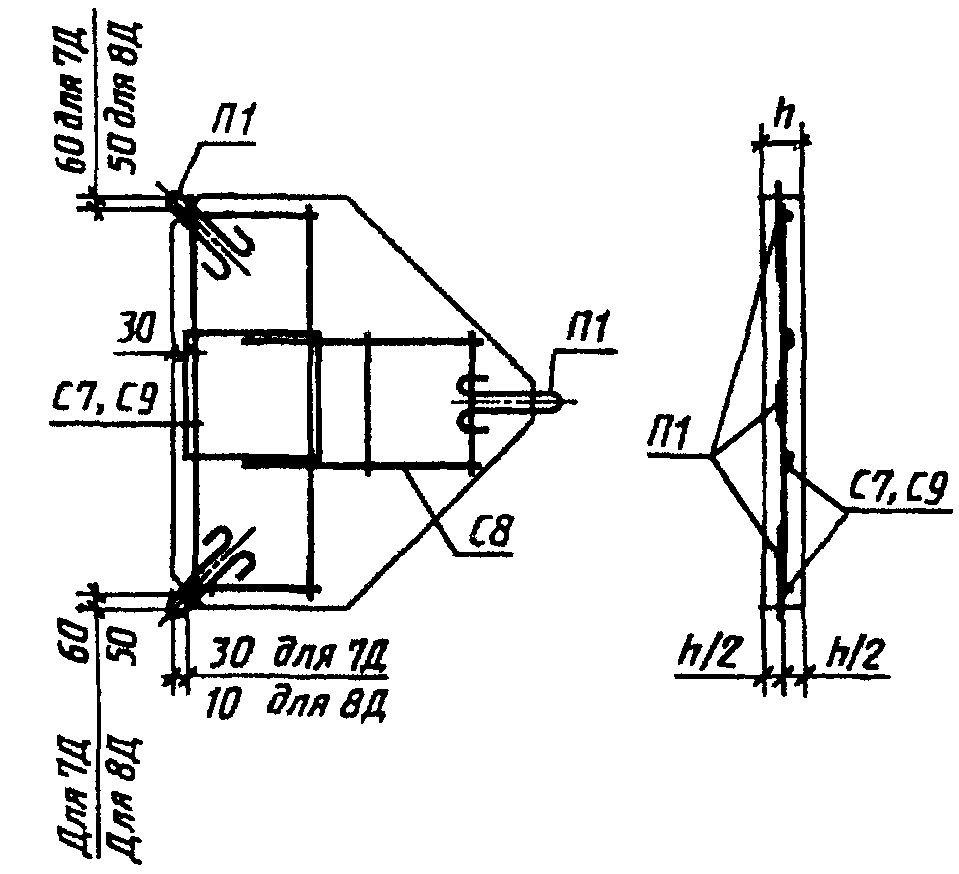

3. Арматурные изделия приведены на черт. 8 - 13.

4. Спецификация арматурных изделий на одну плиту и на одно арматурное изделие, выборка стали на одну плиту приведены в табл. 5 - 7.

Примечание. По согласованию с потребителем допускается изменение армирования плит (конструкции сеток, диаметра и класса арматуры, формы и привязки монтажных петель), связанное с установкой монтажных петель.

Детали установки петель П1

Черт. 2

Армирование тротуарных плит 4П, 5П, 6П

Черт. 4

Армирование тротуарных плит 7Д, 8Д

Черт. 6

Армирование тротуарной плиты 14Д

Черт. 8

Арматурные сетки С3, С4, С5

Черт. 10

Черт. 11

Черт. 12

Приложение 3 Рекомендуемое

ПЕРЕЧЕНЬ ПОВЕРХНОСТНО-АКТИВНЫХ ДОБАВОК, КОТОРЫЕ РЕКОМЕНДУЕТСЯ ПРИМЕНЯТЬ ПРИ ПРИГОТОВЛЕНИИ БЕТОНА ДЛЯ ПРОИЗВОДСТВА ПЛИТ

1. Пластифицирующие (лигносульфонаты технические ЛСТ по ТУ 13-0281036-05 и ЛСБУ по ТУ 13-7308001-738, лигносульфонаты модифицированные ЛСТИ по ОСТ 13-287) в объеме (массе) 0,2 — 0,3% от массы цемента в пересчете на сухое вещество; сульфитно-дрожжевая бражка по ТУ 13-0281036-05 в объеме (массе) 0,2% от массы цемента в пересчете на сухое вещество.

2. Воздухововлекающие (смола нейтрализованная воздухововлекающая (СНВ) по ТУ 81-05-75 в объеме (массе) 0,01 — 0,02 от массы цемента в пересчете на сухое вещество.

3. Пластифицирующие-воздухововлекающие (мылонафт и асидол по ГОСТ 13302 в объеме (массе) не менее 0,02% от массы цемента, кремнийорганические жидкости ГКЖ-10 и ГКЖ-11 по ТУ 6-02-696) в объеме (массе) до 0,2% от массы цемента в пересчете на сухое вещество.

4. Газообразующие (гидрофобизирующая жидкость 136-41 (ГКЖ-94) по ГОСТ 10834) в объеме (массе) 0,1% от массы цемента.

5. Разжижитель С-3 (по ТУ 6-36-0204229-625) в объеме (массе) 0,3 — 0,7% от массы цемента в пересчете на сухое вещество.

Приложение 4

Таблица 8
