ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ С ТРОЙНЫМ ОСТЕКЛЕНИЕМ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ

Wooden windows and balcony doors of triple glazing for dwelling and public buildings. Types, structure and dimensions

ГОСТ 16289-86

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.

Разработчики: И.В. Строков (руководитель темы); Б.А. Филозофович; И.С. Посельская; Г.Г. Коваленко; Н.Н. Цаплев, канд. техн. наук; А.В. Ткаченко; Г.В. Левушкин; Н.В. Шведов.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 14.11.1985 № 192.

3. Взамен ГОСТ 16289-80.

4. Ссылочные нормативно-технические документы

5. Переиздание. Июнь 1992 г.

Настоящий стандарт распространяется на деревянные окна и балконные двери с тройным остеклением, предназначаемые для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

1. ОСНОВНЫЕ РАЗМЕРЫ И МАРКИ

1.1. Окна и балконные двери изготовляют по настоящему стандарту с раздельноспаренными переплетами и дверными полотнами.

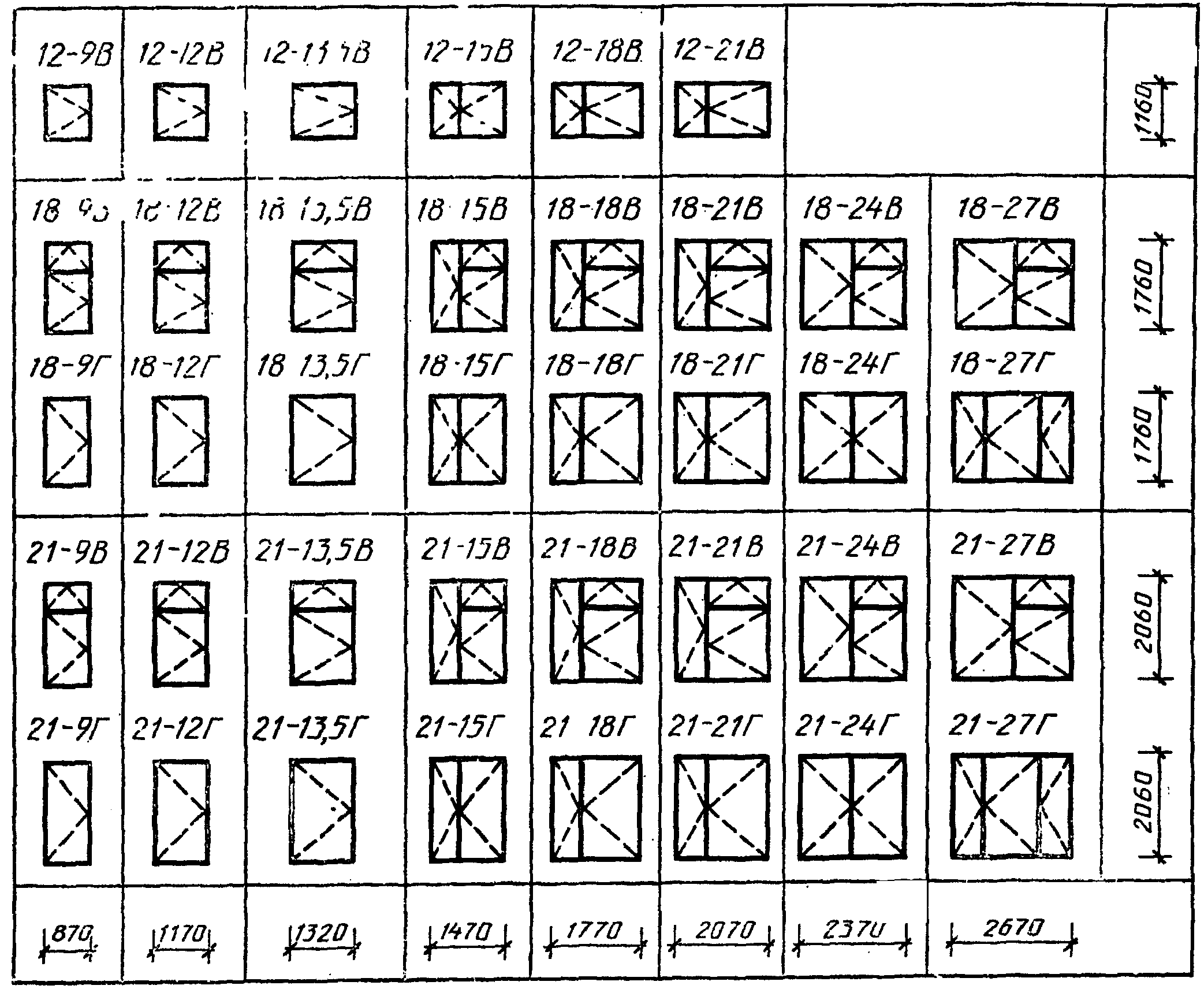

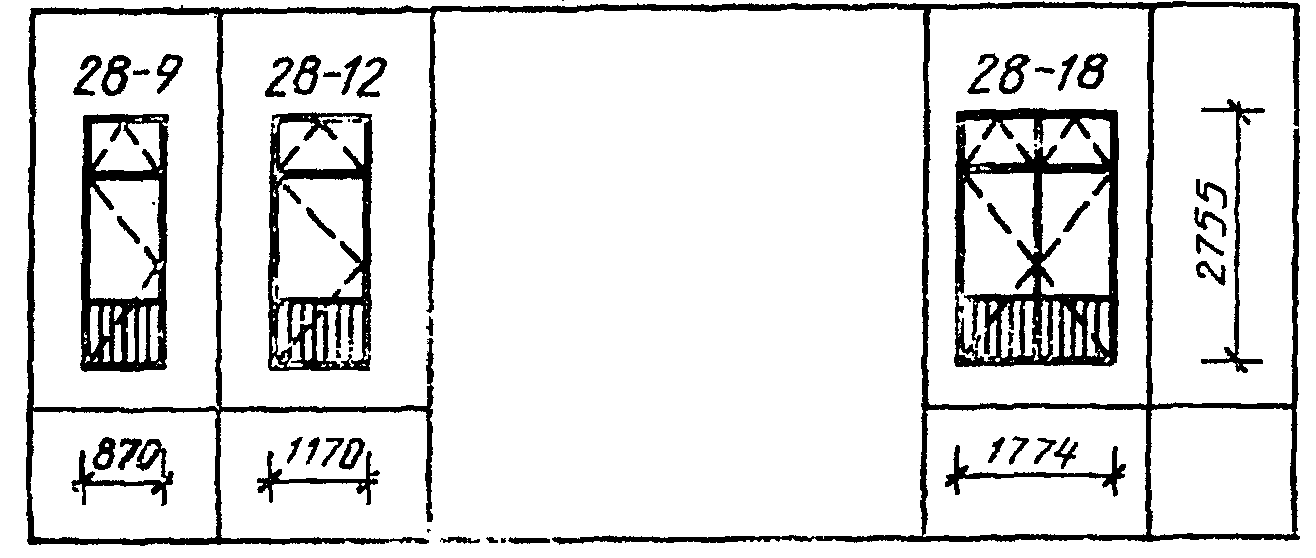

1.2. Габаритные размеры окон и балконных дверей и размеры проемов для них должны соответствовать: для жилых зданий — указанным на черт. 1 и в Приложении 1; для общественных зданий — указанным на черт. 2 и в Приложении 2.

Примечания к черт. 1 и 2.

1. Схемы изделий изображены со стороны фасада.

2. Цифры над схемами изделий обозначают размеры проемов в модулях.

Окна и балконные двери, приведенные на черт. 1, допускается применять и для общественных зданий.

1.3. Окна размерами 9 — 13,5; 12 — 13,5; 15 — 3,5; 18 — 13,5 и 21 — 13,5 модулей (модуль М = 100 мм) для заполнения проемов в стенах из немодульного кирпича лицевой кладки по требованию потребителя должны изготовлять шириной на 80 мм больше указанной на черт. 1 за счет увеличения ширины широких створок, а окно размерами 15 — 16 модулей — шириной на 70 мм меньше указанной на черт. 1, при этом маркировку изменяют соответственно на 9 — 14; 12 — 14; 15 — 14; 18 — 14; 21 — 14 и 15 — 5.

1.4. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться также и левыми, а многостворные окна с несимметричным рисунком — в негативном изображении.

1.5 Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:

Х Х Х — Х Х Х

                       дверь

Примеры условных обозначений

Окно правое типа РС для проема высотой 15 и шириной 9 дм:

То же, левое:

Окно типа РС для проема высотой 15 и шириной 13,5 дм, с форточной створкой:

То же, для проема высотой 18 и шириной 18 дм, с несимметричным рисунком (вариант В):

То же, в негативном изображении:

Дверь балконная правая типа РС для проема высотой 22 и шириной 7,5 дм:

То же, левая:

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

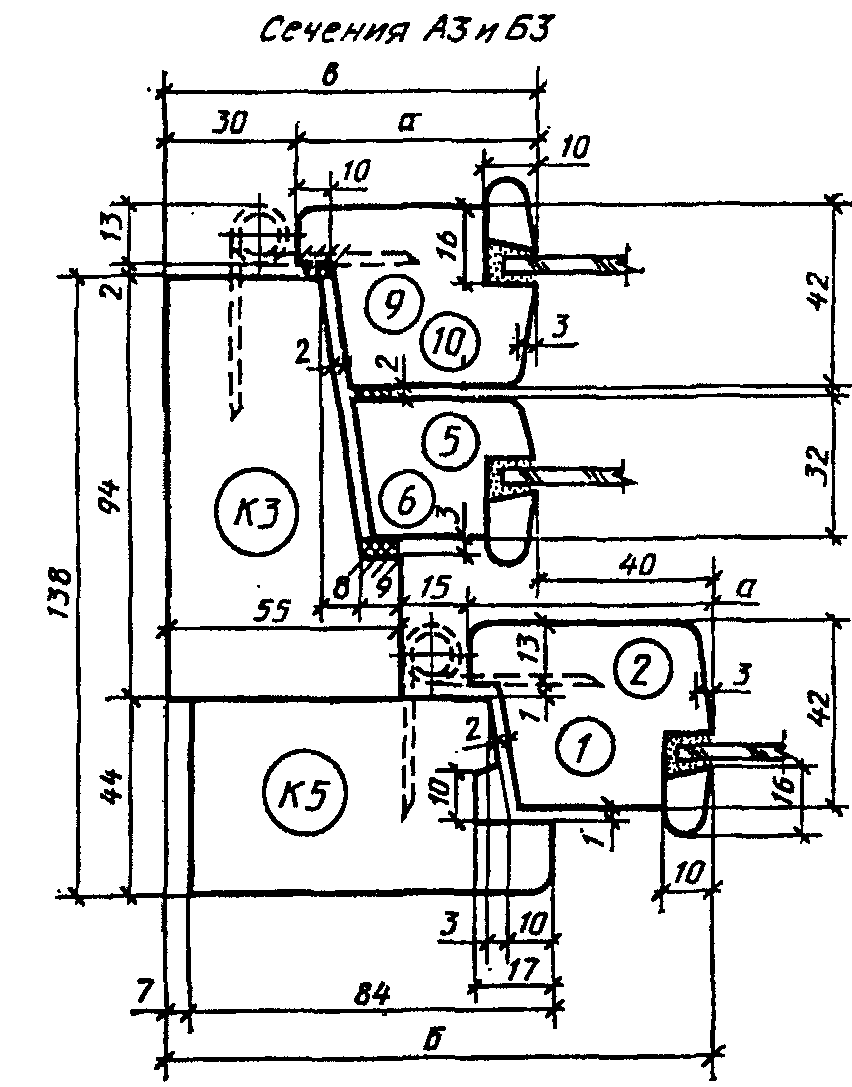

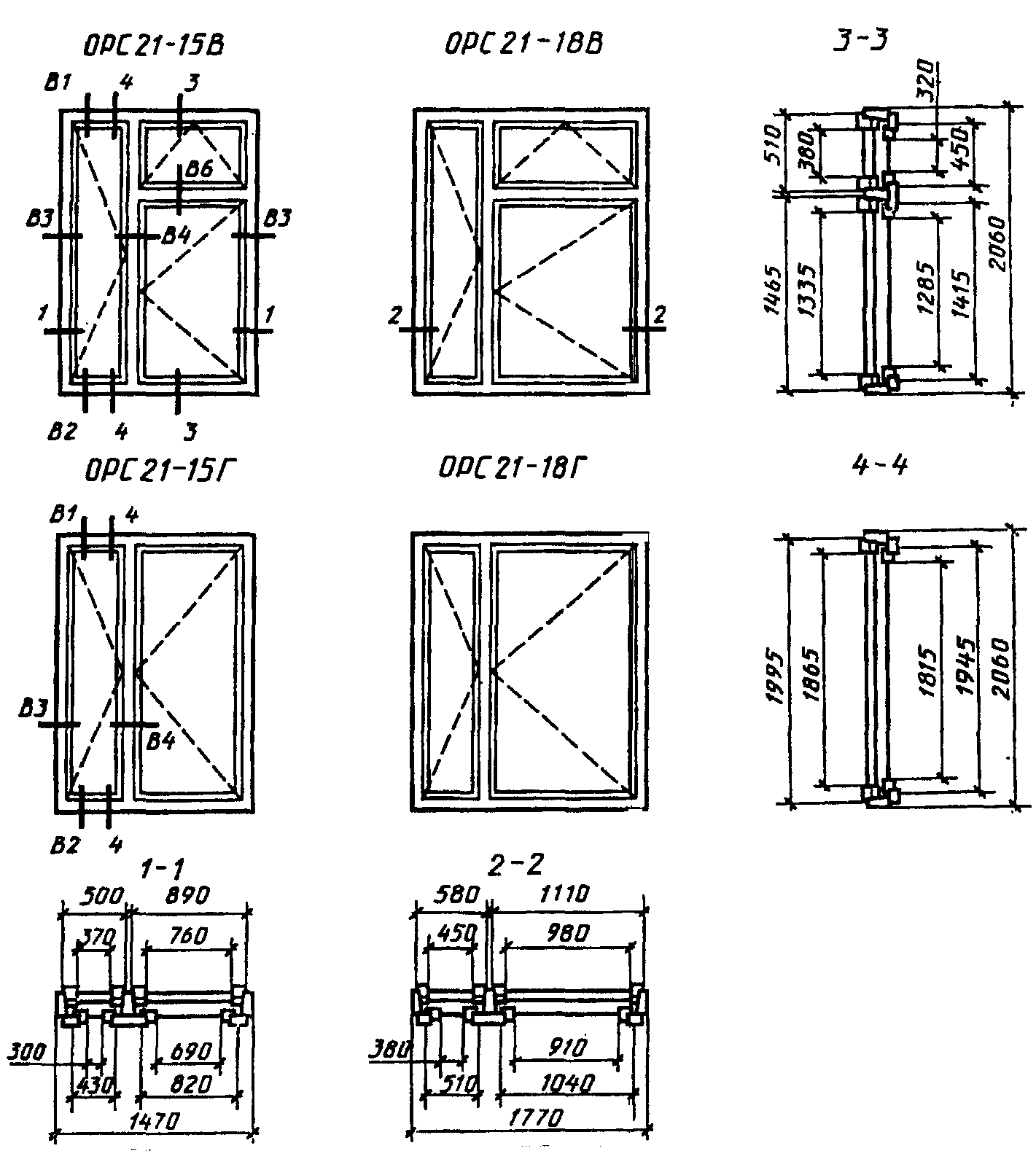

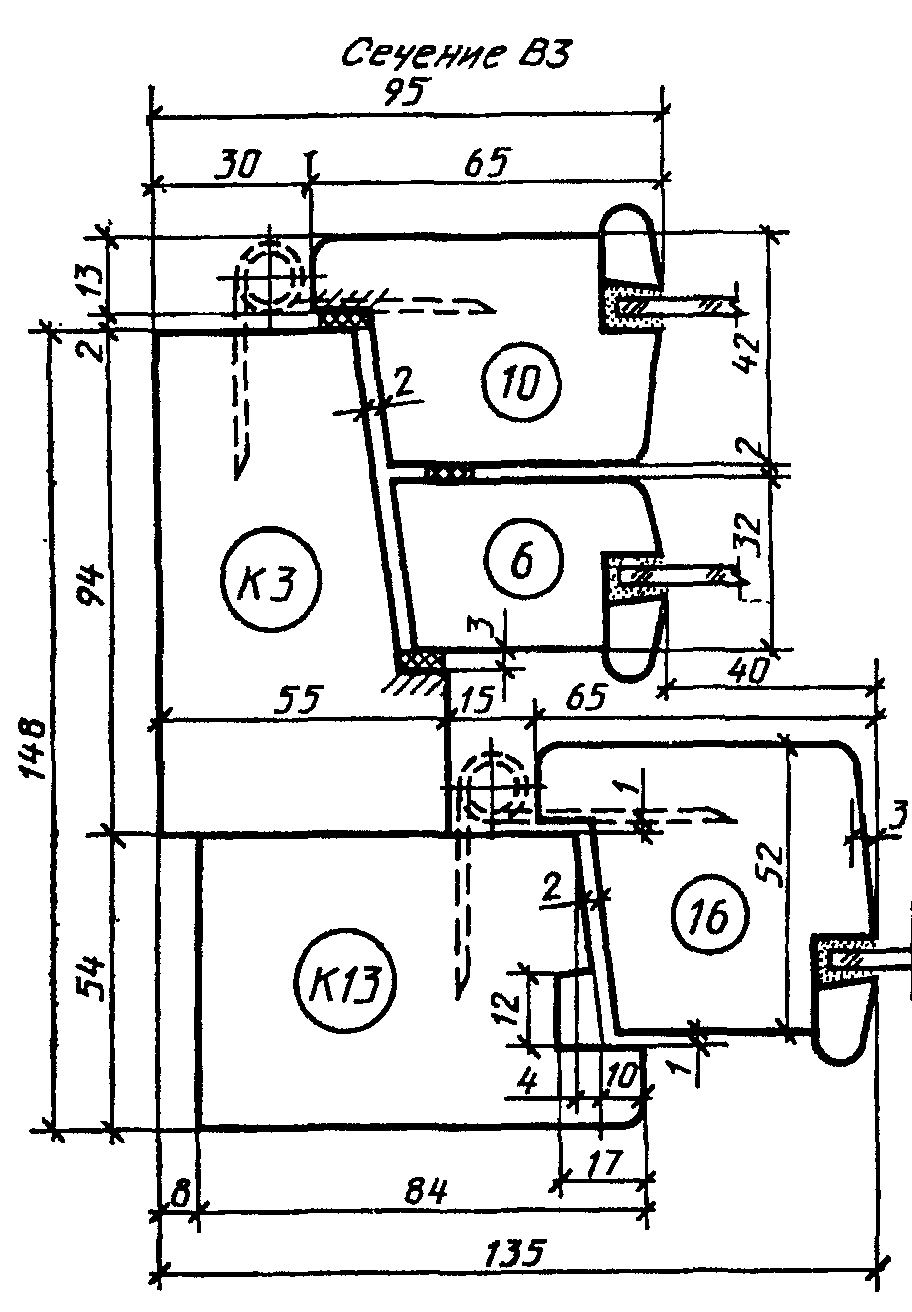

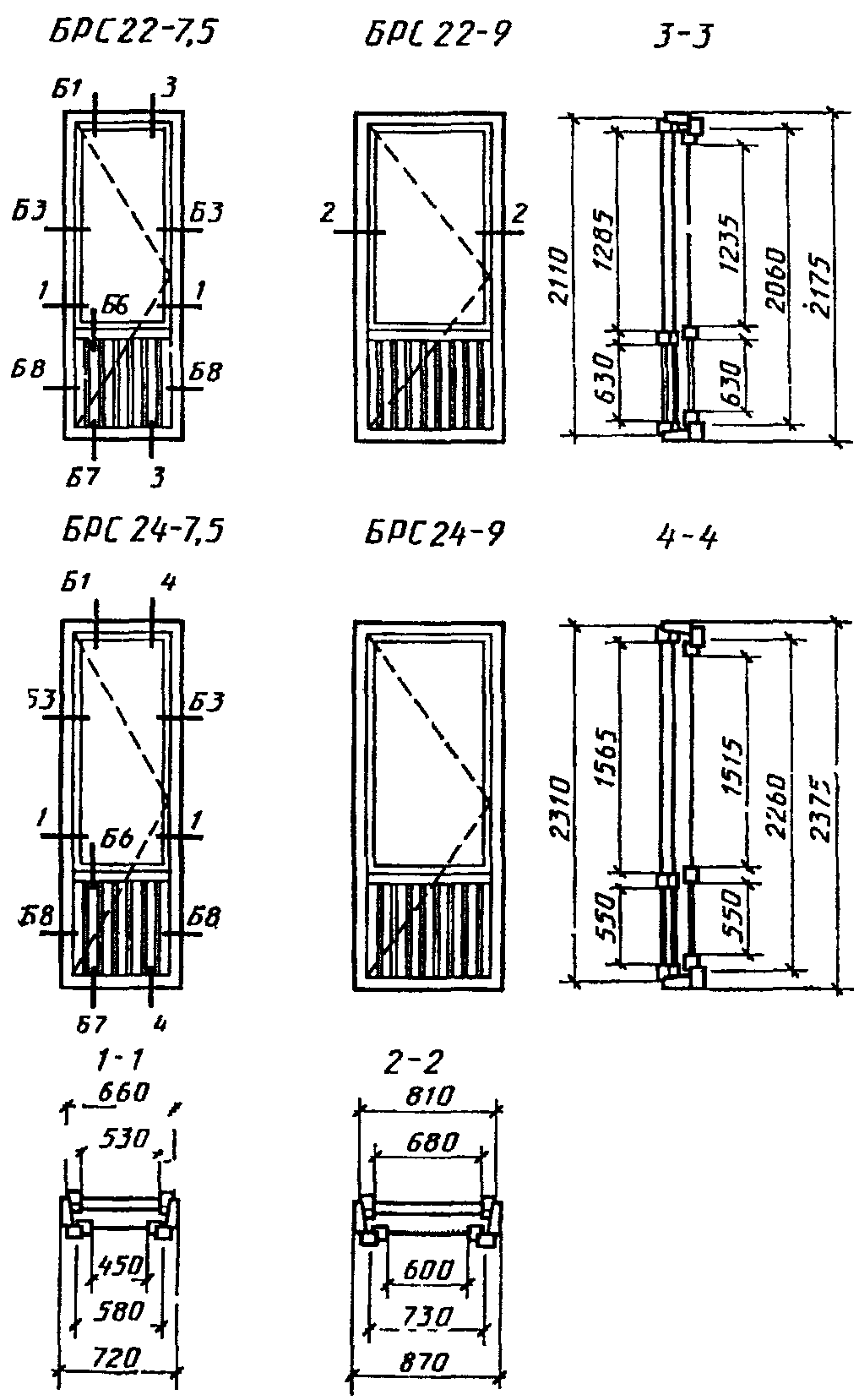

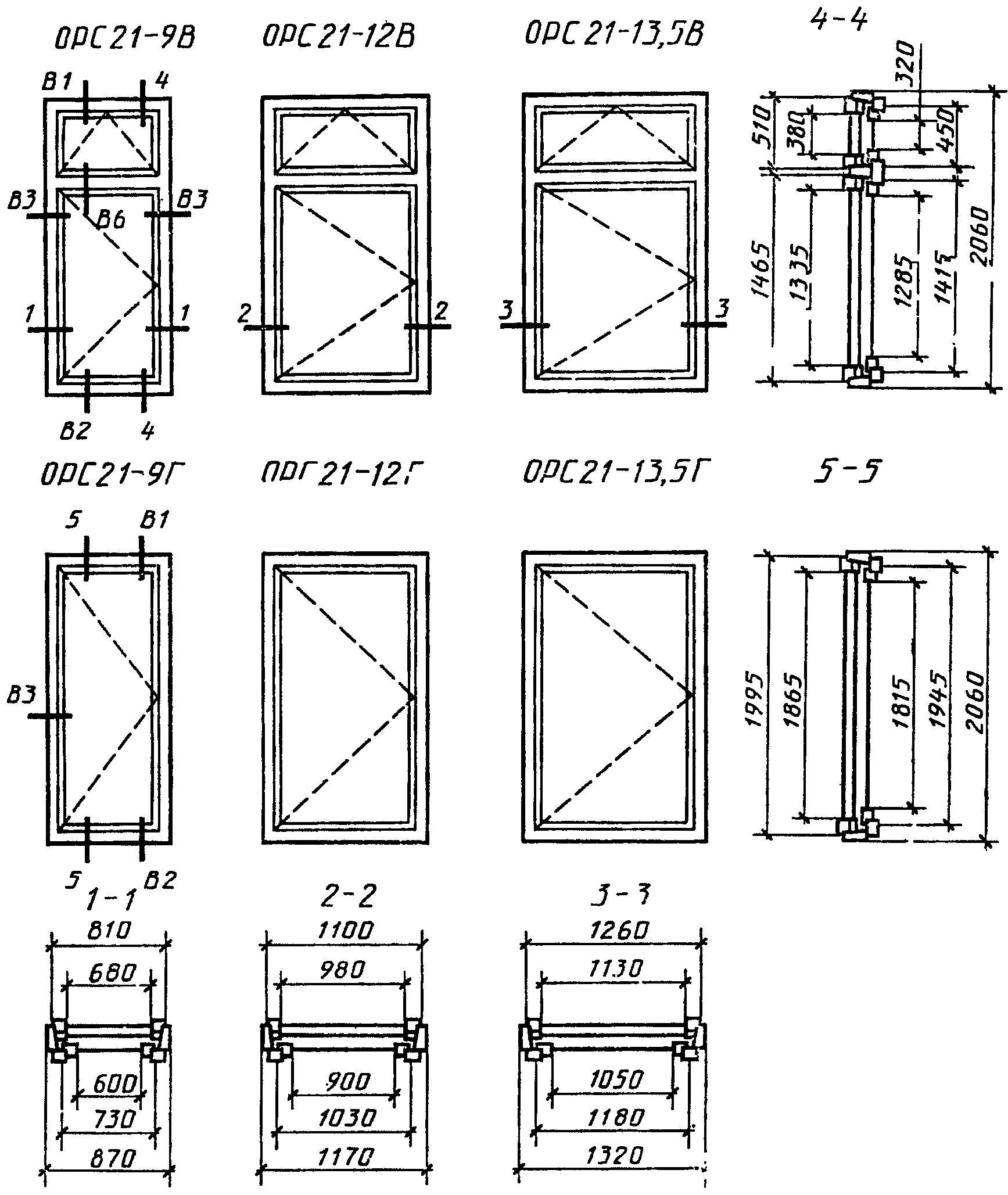

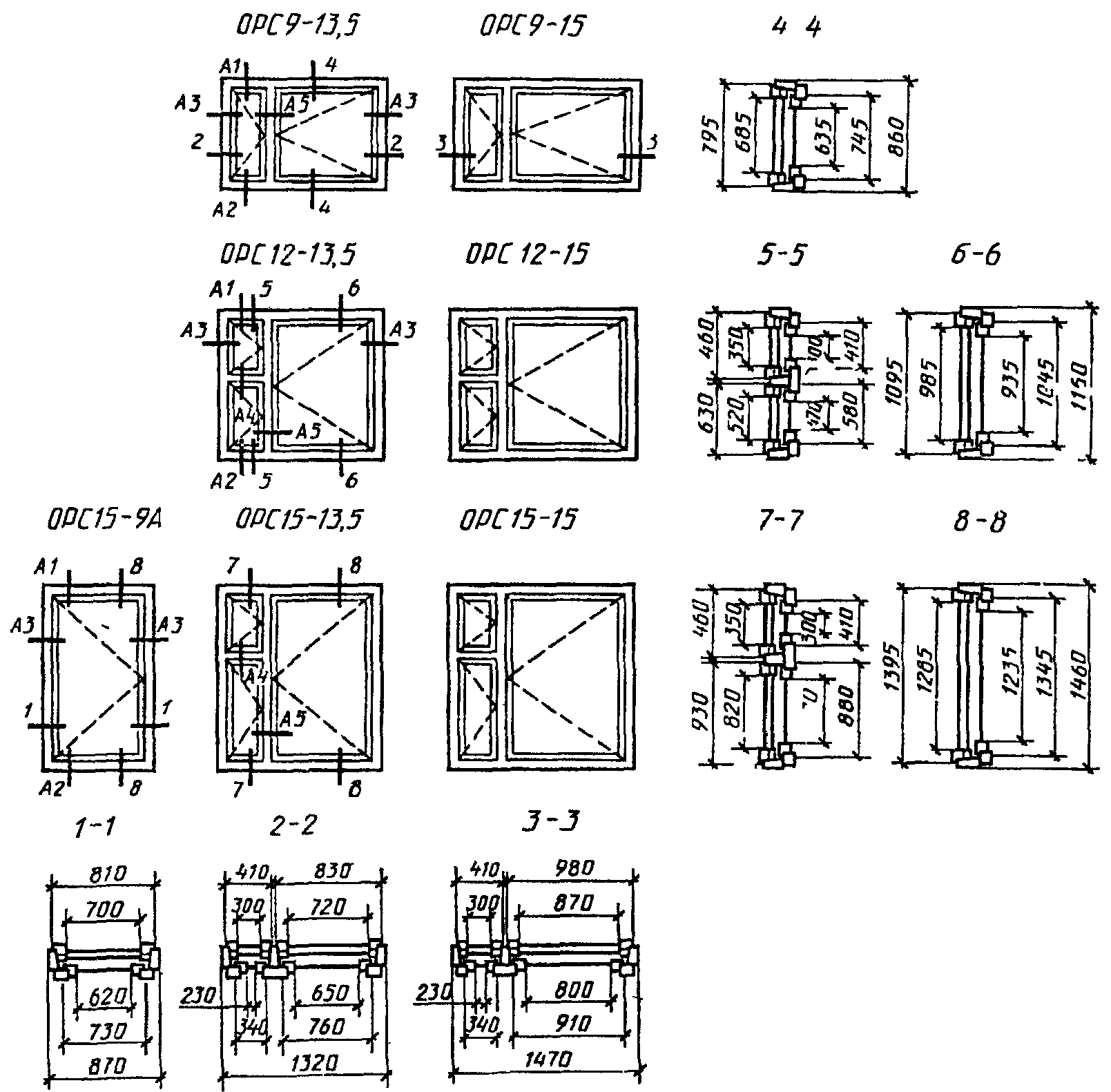

2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей для жилых зданий должны соответствовать указанным на черт. 3 - 6, размеры сечений — на черт. 7 - 15; для общественных зданий — на черт. 16 - 22, размеры сечений — на черт. 23 - 32.

Конструкция, форма, основные размеры и марки окон и балконных дверей жилых зданий

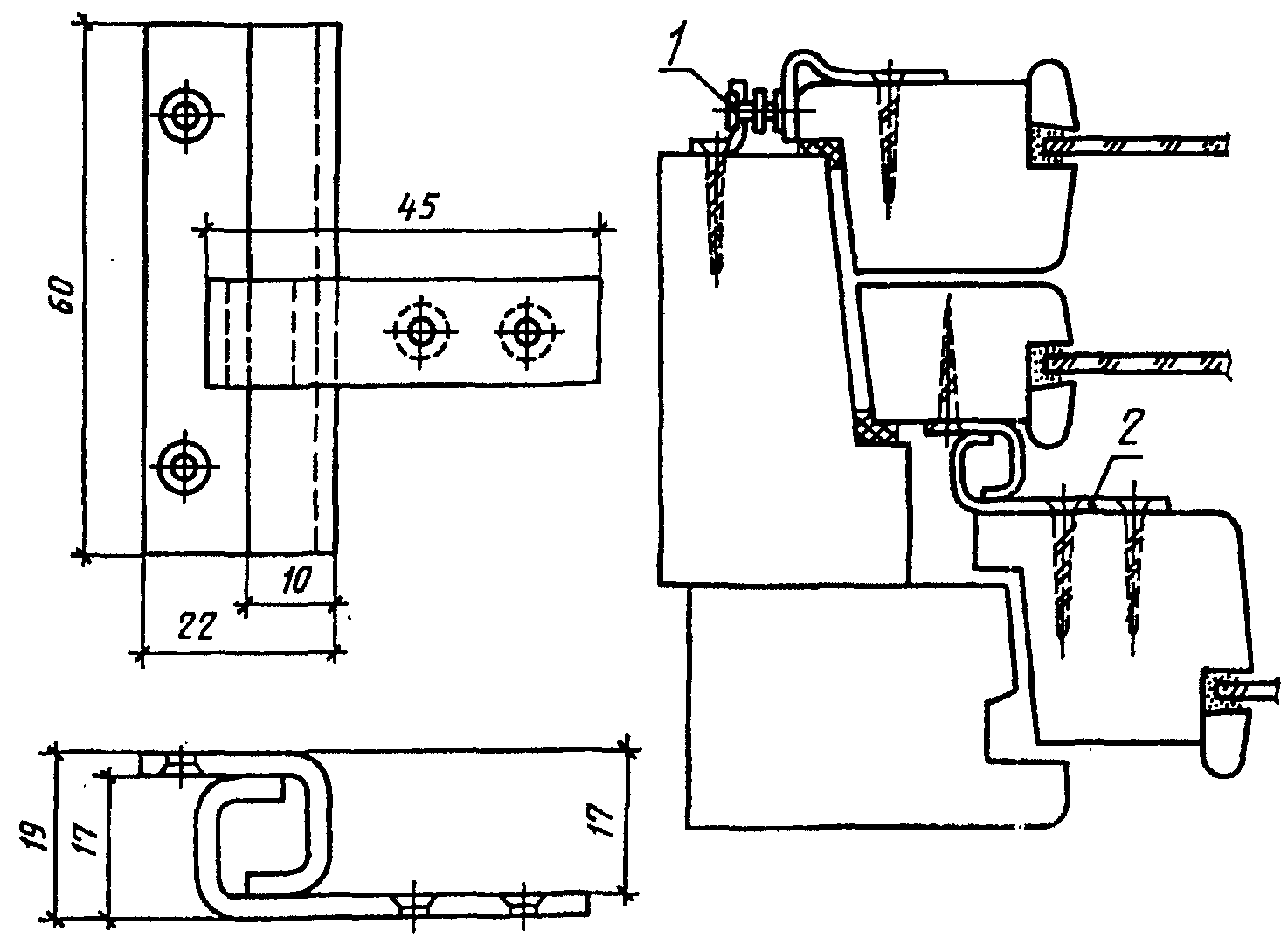

1 — уплотняющие прокладки; 2 — отверстие диаметром 10 мм для отвода воды

Примечание. Вариант отлива из алюминия см. черт. 10.

Черт. 9

Черт. 10

Черт. 11

Примечание. Петля для сечения В5.

Черт. 26

2.3. Размеры на общих видах окон и балконных дверей даны в свету, по наружным сторонам створок, форточек, фрамуг и полотен дверей и по наружным сторонам коробок.

На чертежах, приведенных в настоящем стандарте, указаны размеры для неокрашенных деталей и изделий в миллиметрах.

2.4. Для отвода дождевой воды в нижних брусках коробок и в горизонтальных импостах под широкими створками, фрамугами и полотнами сверлят отверстия диаметром 10 мм, располагаемые на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под форточными и узкими створками — одно отверстие посередине створок.

2.5. Наружные створки окон и наружные полотна балконных дверей должны быть оснащены врезными завертками со съемными ручками, а фрамуги — фрамужными приборами по ГОСТ 5090.

2.6. Наружные створки окон и наружные полотна балконных дверей должны быть навешены на врезные петли с вынимающимися стержнями по ГОСТ 5088.

Внутренние створки окон высотой более 1400 мм и шириной более 600 мм, высотой более 1000 мм и шириной более 900 мм, а также полотна балконных дверей должны быть навешены на три петли.

2.7. Для остекления окон и балконных дверей жилых зданий следует применять стекло по ГОСТ 111 толщиной 2,5 — 3 мм, а для общественных зданий — толщиной 3 — 4 мм.

Толщину стекла уточняют в проекте с учетом ветровых нагрузок и шумовых воздействий в районе строительства и указывают в заказе на изделия.

2.8. Места расположения уплотняющих пенополиуретановых прокладок по ГОСТ 10174 в притворах окон и балконных дверей указаны на чертежах сечений.

2.9. По требованию потребителей по периметру коробок окон и балконных дверей на торцевых и боковых поверхностях допускаются продольные пазы различного профиля, заполняемые деревянными вкладышами и обрамляемые наличниками при соединении изделий друг с другом.

2.10. Для обеспечения возможности оборудования окон и балконных дверей общественных зданий фрамужными приборами рычажного типа допускается увеличивать толщину верхних и вертикальных брусков коробок и импостов на 20 мм без изменения габаритов изделий.

2.11. По согласованию изготовителя с потребителем допускается изготовление балконных дверей высотой 28 модулей с фрамугами в отдельных коробках. В этом случае высоту глухой части полотен или остекленной части фрамуг уменьшают на 50 мм.

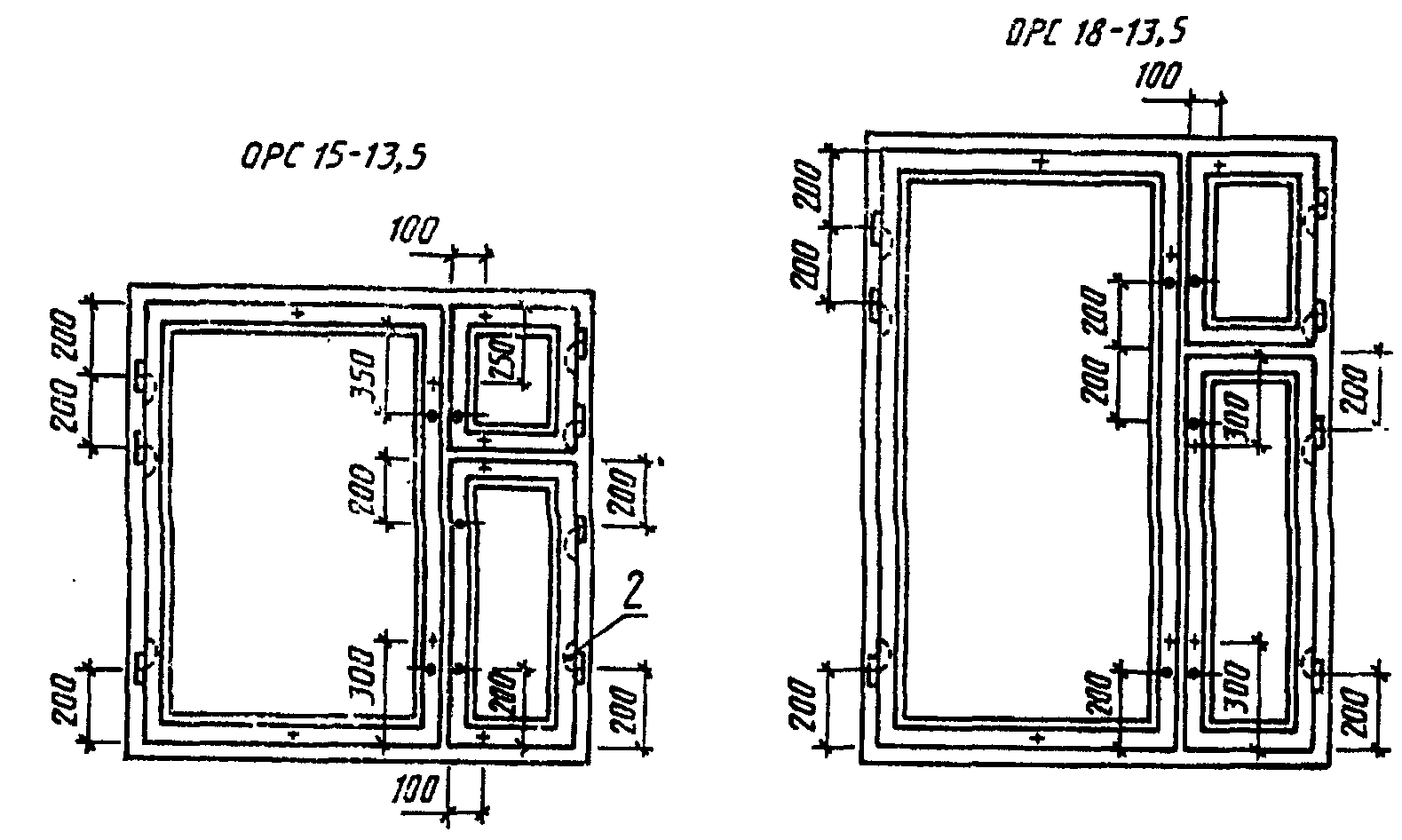

2.12. Расположение приборов в окнах и балконных дверях (примеры) приведено в Приложении 3; спецификация стекол для окон и балконных дверей жилых зданий приведена в Приложении 4; спецификация стекол для окон и балконных дверей общественных зданий приведена в Приложении 5; фрамужный соединитель и ручка-упор приведены в Приложении 6.

Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.

Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.

Примечания к черт. 1 и 2:

1. Приборы для окон и балконных дверей должны соответствовать ГОСТ 538, ГОСТ 5087, ГОСТ 5088, ГОСТ 5090 и ГОСТ 5091.

2. Наружные створки должны навешиваться на петли типов ПВ2 с вынимающимися стержнями.

3. Завертки показаны в открытом положении.

4. Ручки РС80 устанавливают на наружных створках с внешней стороны здания на высоте 1000 мм от порога.

5. Фрамужный прибор показан условно.

6. Стяжки СТ располагают на створках со стороны помещения.

7. Угольники устанавливают в соответствии с п. 2.13 ГОСТ 23166.

8. Фиксаторы устанавливают на узкие створки окон жилых и общественных зданий.
